Как собрать цифровой вольтметр в домашних условиях. Какие компоненты потребуются для сборки. Какие существуют схемы для самостоятельного изготовления вольтметра. Как правильно подключить и настроить самодельный вольтметр.
Что такое цифровой вольтметр и для чего он нужен
Цифровой вольтметр — это электронный измерительный прибор для определения напряжения в электрических цепях. В отличие от аналоговых вольтметров со стрелочным индикатором, цифровые модели отображают результат измерения в числовом виде на дисплее.
Основные преимущества цифровых вольтметров:
- Высокая точность измерений
- Удобство считывания показаний
- Компактные размеры
- Возможность автоматического выбора диапазона
- Дополнительные функции (измерение тока, сопротивления и т.д.)
Цифровые вольтметры широко применяются для:
- Измерения напряжения в бытовой электросети
- Контроля заряда аккумуляторов
- Проверки автомобильной электрики
- Лабораторных измерений
Какие компоненты потребуются для сборки цифрового вольтметра
Для изготовления простейшего цифрового вольтметра своими руками понадобятся следующие компоненты:
- Микроконтроллер (например, ATmega328P или PIC16F676)
- 7-сегментный светодиодный индикатор на 3-4 разряда
- Резисторы для делителя напряжения
- Конденсаторы для фильтрации
- Стабилизатор напряжения
- Печатная плата
- Корпус
- Провода, разъемы
Точный набор компонентов зависит от выбранной схемы. Для более функциональных вольтметров могут потребоваться дополнительные элементы.

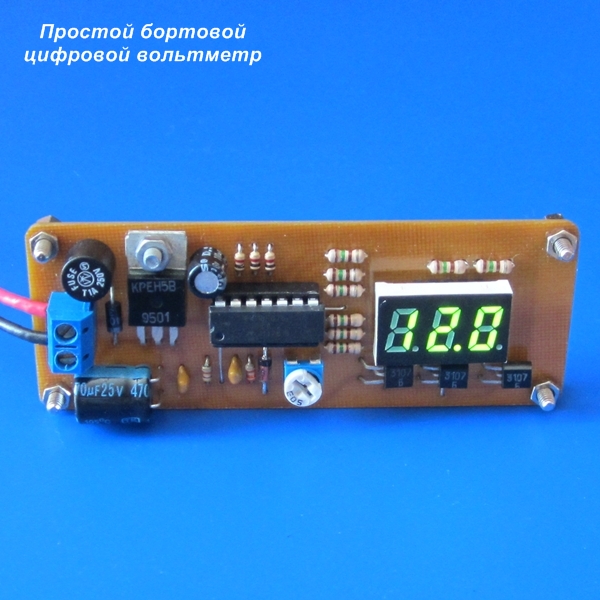

Простая схема цифрового вольтметра на микроконтроллере
Рассмотрим принципиальную схему цифрового вольтметра на базе микроконтроллера ATmega328P:
- Входное напряжение через делитель подается на аналоговый вход микроконтроллера
- АЦП преобразует напряжение в цифровой код
- Микроконтроллер обрабатывает данные и выводит результат на индикатор
- 7-сегментный индикатор подключен по схеме динамической индикации
- Стабилизатор обеспечивает питание схемы
Данная схема позволяет измерять напряжение до 50В с точностью до 0,1В. При необходимости диапазон можно расширить, изменив коэффициент делителя.
Пошаговая инструкция по сборке цифрового вольтметра
Процесс сборки цифрового вольтметра своими руками включает следующие этапы:
- Подготовка печатной платы по выбранной схеме
- Монтаж радиоэлементов на плату
- Программирование микроконтроллера
- Подключение индикатора и входных цепей
- Настройка и калибровка вольтметра
- Установка собранного устройства в корпус
При сборке важно соблюдать полярность компонентов и правильность соединений. Рекомендуется использовать панельки для микросхем.
Как правильно настроить и откалибровать самодельный вольтметр
Для обеспечения точности измерений необходимо выполнить калибровку собранного вольтметра. Основные шаги:
- Подать на вход вольтметра эталонное напряжение (например, от стабилизированного источника питания)
- Сравнить показания вольтметра с эталонным значением
- Скорректировать коэффициент преобразования в программе микроконтроллера
- Повторить проверку для нескольких значений напряжения
Также рекомендуется периодически проверять калибровку вольтметра и при необходимости подстраивать. Это обеспечит стабильность и достоверность измерений.
Варианты усовершенствования самодельного цифрового вольтметра
Базовую схему цифрового вольтметра можно улучшить и расширить дополнительными функциями:
- Добавить измерение тока (амперметр)
- Реализовать автоматический выбор диапазона
- Встроить функцию измерения сопротивления (омметр)
- Добавить интерфейс для подключения к компьютеру
- Реализовать запись минимальных/максимальных значений
- Встроить звуковую сигнализацию при выходе за допуски
Расширение функционала потребует доработки схемы и программы микроконтроллера. Это позволит получить более универсальный измерительный прибор.
Преимущества и недостатки самодельного цифрового вольтметра
Изготовление цифрового вольтметра своими руками имеет ряд плюсов и минусов:
Преимущества:
- Низкая стоимость по сравнению с готовыми приборами
- Возможность реализовать нужный функционал
- Понимание принципов работы устройства
- Развитие навыков конструирования
Недостатки:
- Требуются знания и опыт в электронике
- Сложность обеспечения высокой точности
- Отсутствие сертификации и гарантии
- Затраты времени на разработку и отладку
При достаточных навыках самодельный вольтметр может стать хорошей альтернативой покупному прибору для многих применений.
Заключение
Изготовление цифрового вольтметра своими руками — интересный проект для радиолюбителей и инженеров. Он позволяет на практике изучить принципы цифровых измерений, поработать с микроконтроллерами и электронными компонентами. При правильном подходе можно получить вполне рабочий измерительный прибор для личного использования.
