Как сделать светодиодную лампу своими руками: 4 простые идеи

Лампы накаливания давно отжили свой век, а на смену им пришли различные энергосберегающие технологии. Даже на государственном уровне с 2009 года введено ограничение на максимально допустимую мощность ламп Ильича – не более 100 Вт, с целью снизить энергопотребление бытового сегмента. Единственным камнем преткновения в массовом использовании энергосберегающих ламп является их цена. Поэтому в качестве альтернативы мы рассмотрим,  как сделать светодиодную лампу своими руками из имеющихся средств.

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

• Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
• Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
• Клей, герметик или другой материал для закрепления светодиодных элементов.
• Соединительные провода, основание для фиксации светодиодов в LED лампочке.
• Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной   LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:

Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

• С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

Рис. 2. Удалите герметик от выводов

Важно не переусердствовать, чтобы не сломать корпус.

• Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также  сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.

Рис. 3: подготовьте основание для светодиодов

• В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
• Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

Рис. 4. Зафиксируйте светодиоды на основании

• Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

Рис. 5. Спаяйте по выбранной схеме

• К полученным выводам от полупроводниковых элементов “+” и “-” припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.21 ПУЭ.
• По  окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
• Установите диск со светодиодными элементами в корпус лампочки.

Рис. 6. Установите диск в корпус

Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Идея N2 – Из энергосберегающей лампочки

Люминесцентные лампы также относятся к категории энергосберегающих, однако в их состав входит токсическая ртуть, пары которой опасны для человека. К сожалению, именно колба является слабым местом этих энергосберегающих лампочек. В результате разгерметизации трубки газовая смесь выходит наружу, и устройство освещения люминесцентного светильника приходит в негодность. Однако переделать его в диодную лампочку под силу даже начинающему электрику.

Для этого вам потребуется компактная люминесцентная лампа, вышедшая со строя, несколько светодиодов и драйвер для них. Проще всего взять драйвер из светодиодной лампы, но если его под рукой нет, можно изготовить своими руками. Простейший способ изготовить драйвер – собрать схему из входного конденсатора, резисторов и моста, приведенного на схеме ниже:

Рис. 7. Схема драйвера для лампы

Процесс будет состоять из следующих этапов:

• Разберите люминесцентную компактную лампу, однако делайте это на открытом воздухе, чтобы пары ртути не оказались в помещении.

Рис. 8: разберите люминесцентную лампу

Многие модели выполняются литыми, поэтому их придется распилить.

• Удалите из корпуса остатки люминесцентной компактной колбы, верхнюю часть пластика и электронный блок. У вас должен остаться цоколь с выводами и пластиковый корпус.

Рис. 9. Удалите электронный блок из корпуса

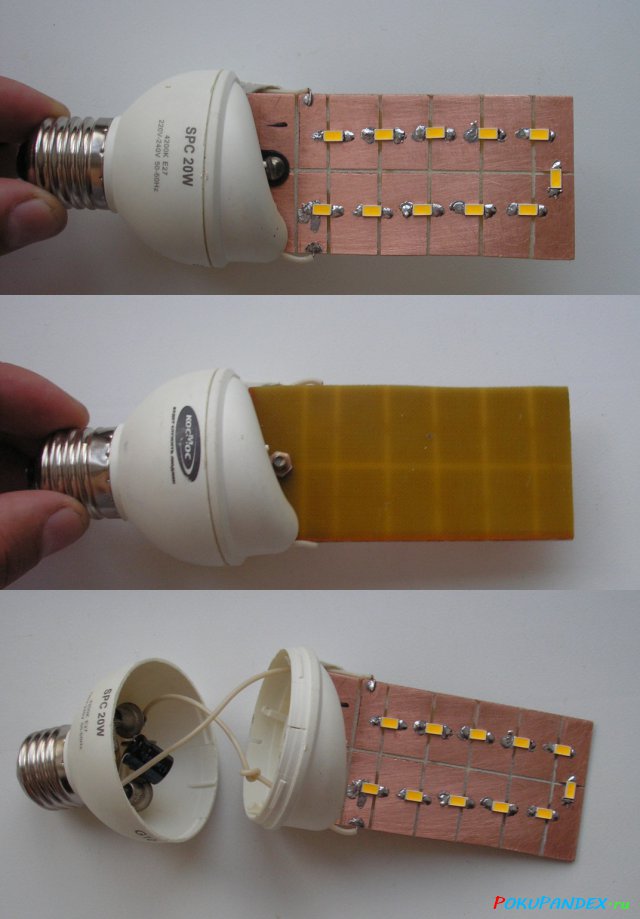

• Затем, изготовьте диск со светодиодными элементами по размерам внутреннего отверстия люминесцентной лампочки. Процедура выполнения приведена в описании предыдущей идеи.
• Припаяйте готовый или самодельный драйвер в корпус, по габаритам он должен прятаться настолько, чтобы свободно закрывался диском.

Рис. 10. Припаяйте самодельный драйвер

• Припаяйте и зафиксируйте диск со светодиодами при помощи клея – самодельный светильник готов.

Рис. 11. Припаяйте диск к драйверу и установите в корпус

Этот вариант светодиодной лампы вы уже можете подключать в сеть 220 В напрямую.

Идея N3 –Использование LED ленты

Еще одним способом получения светодиодной лампочки в домашних условиях является сборка светильника из LED лент. По своей конструкции светодиодная лента является универсальным осветительным прибором – ее можно смонтировать практически на любую поверхность. Поэтому роль светодиодной люстры с такими лампочками может выполнять какая угодно конструкция.

Однако у диодных лент есть и весомый недостаток – для питания моделей внутренней установки используется безопасное напряжение 12 В, соответствующее требованиям п.1.7.50 ПУЭ. Для реализации такого электроснабжения необходимо устанавливать отдельный блок питания. Размеры такого преобразователя довольно внушительны, поэтому эту идею актуально реализовать в тех местах, где его можно спрятать, к примеру, в нише подвесного потолка.

• Определите необходимую длину светодиодной ленты для лампы, исходя из требуемой яркости освещения. Как правило, для каждой модели этот параметр указывается в паспортных данных.
• Подберите блок питания достаточной мощности для подключения выбранной длины ленты.
• Разрежьте светодиодную полосу на отрезки по обозначенным на ней отметкам. Наиболее удобно выбирать длину отрезков по минимуму ( по 3 – 4 светодиода), их легко наклеить на любую деталь.

Рис. 12. Разрежьте светодиодную ленту

• Разрежьте пластиковую трубу на части и приклейте на нее светодиодную ленту.

Рис. 13. Разрежьте пластиковую трубу на части и приклейте ленту

• Припаяйте  полученные отрезки параллельно по несколько кусков для одной лампы.

Рис. 14. Припаяйте нужное количество кусков ленты

• Выводы от светодиодной ленты подключите к цоколю, можно взять от старой лампочки накаливания, люминесцентной или присоедините напрямую к блоку питания.

Рис. 15. Подключите лампу к цоколю

Вот вы и получили собранный светильник из LED ленты, который полноценно заменит магазинную лампу.  Однако заметьте, на ней имеются оголенные контакты, поэтому при установке лампы  в светильник или нишу цепь должна быть обесточена.

Идея N4 – Из светодиодов

Этот способ подойдет в том случае, когда у вас есть готовый прибор освещения или хотя бы каркас под него. В качестве примера можно взять настольный светильник, бра или припотолочную люстру. Для изготовления вам понадобится светодиод или сборка из нескольких единиц, радиатор охлаждения и блок питания для мобильного телефона.

Рис. 16. Светодиодный модуль и радиатор

Следует отметить, что светодиодные элементы выбираются в соответствии с мощностью блока питания, если одного источника питания недостаточно, возьмите два.

Процесс изготовления светодиодной лампы будет состоять из следующих этапов:

• Соотнесите габариты будущего прибора освещения, блока питания и радиатора, они должны нормально размещаться внутри корпуса.
• При необходимости распилите пластиковый корпус блока питания и извлеките из него плату.

Рис. 17. Распилить пластиковый корпус и извлечь плату

Если запаса пространства хватает, оставьте корпус на месте, он будет выступать в роли основной изоляции.

• Установите светодиодную сборку на радиатор охлаждения и зафиксируйте с помощью термоустойчивого клея.

Рис. 18. Установите светодиодную сборку на радиатор охлаждения

В некоторых моделях фиксацию можно произвести болтовым соединением.

• Подключите контакты блока питания к выводам светодиода при помощи клеммного зажима.

Рис. 19. Подключите выводы

• Подключите ввод источника лампы к сети питания напрямую. Если вы хотите заменить старую лампу, то подсоедините к выводам цоколя от старой лампы.

Рис. 20. Готовый светильник на светодиодах

Самодельная светодиодная лампа готова и ее можно включить в цепь питания напрямую.

Видео инструкция

Список использованной литературы

• И. Н. Сидоров “Электроника дома и в саду” 1996
• С. Р. Баширов А. С. Баширов «Бытовая электроника» 2008
• С. Л. Корякин-Черняк “Справочник домашнего электрика” 2006
• Б.Ю. Семенов «Экономичное освещение для всех» 2016
• В.Б. Козловская «Электрическое освещение. Справочник» 2008
• М.М. Гуторов «Основы светотехники и источники света» 1983

Как сделать светодиодную лампу своими руками: видео, фото, схема

Если Вам интересно, как сделать светодиодную лампу своими руками в домашних условиях, далее мы предоставим несколько пошаговых инструкций с фото и видео примерами, которые позволят собрать LED лампочку не более чем за час. Все предоставленные ниже идеи будут перечислены от наиболее простой к более сложной, что позволит Вам выбрать подходящий вариант в зависимости от навыков обращения с паяльником и электрическими схемами.

• Идея №1 – Модернизируем галогенную лампочку
• Идея №2 – «Экономка» в ход!
• Идея №3 – LED лента за основу

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4. В этом случае Вам понадобятся следующие материалы и инструменты:

• Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение. Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
• Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
• Небольшой кусок медного провода.
• Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
• Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
• Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
• Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.
2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.
3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.
5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:
6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.
7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.
8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.
9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).
10. Спаяйте резисторы согласно сгенерированной схеме.
11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.
12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.
13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.
14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.
15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

Идея №2 – «Экономка» в ход!

Вторая, не менее интересная идея – собрать лампочку из энергосберегающей лампы. Тут также нет особо серьезных работ и со сборкой справиться даже не очень опытный электрик. Для начала Вы должны подготовить следующие материалы и инструменты для сборки светодиодной лампы своими руками:

1. Вышедшая из строя «экономка».
2. Кусок стеклотекстолита.
3. Согласно сгенерированной схеме (об это мы говорили выше) составляющие элементы: резисторы, конденсатор, светодиоды. В нашем примере схема будет следующей:
4. Дрель для сверления стеклотекстолита. В этом случае лучше сделать мини дрель своими руками, которой можно будет удобно делать отверстия.
5. Паяльник.
6. Поваренная соль, медный купорос и лак для ногтей.

Подготовив все материалы можно переходить к сборке. Данная инструкция более креативная, поэтому если Вы решили сделать диодную лампочку из сгоревшей экономки, внимательно смотрите фото примеры.

Этапы работ:

1. Вырежьте из стеклотекстолита круг, диаметром 3 см.
2. С помощью лака прорисуйте дорожки на плате по данному примеру:
3. Сделайте раствор из 1 столовой ложки медного купороса и 2 столовых ложек поваренной соли. Все это размешайте в теплой воде.
4. Когда лак застынет, на сутки опустите плату в раствор. В результате останутся только медные дорожки, которые Вы защитили лаком, остальная медь исчезнет во время реакции.
5. Ацетоном удалите оставшейся лак с стеклотекстолита и пролудите чистые дорожки.
6. Согласно схеме сделайте отверстия мини дрелью.
7. Пропаяйте все элементы самодельного драйвера.
8. Аккуратно разберите старую энергосберегающую лампу и удалите из нее все кроме проводов, идущих от цоколя.
9. Закрепите Ваш вариант платы со светодиодами, спаяйте провода и заклейте. Если Вы все делали правильно, результат должен быть таким, как на фото ниже.

По данной инструкции можно запросто сделать светодиодную лампу из люминесцентной либо галогенной лампочки!

Идея №3 – LED лента за основу

Если же Вы не так хорошо владеете паяльником и в то же время понятие не имеете, как собирать схему на стеклотекстолите, лучше сделать светодиодную лампу своими руками из LED ленты. В этом случае вместо драйвера можно использовать блок питания, который преобразует 220 Вольт в сети в 12. Единственный весомый недостаток данного способа – большие габариты блока питания, поэтому такой вариант рекомендуется использовать в том случае, если Вы решили сделать в комнате светодиодное освещение точечными светильниками.

Можно попробовать собрать все лампочки для них своими руками и подключить к единому блоку питанию, который спрячется без проблем в потолке.

Итак, все, что нужно сделать, это:

1. Изготовьте каркас будущей лампы. Для этого отрежьте небольшой кусок пластиковой трубы.
2. С каждой стороны трубы проклейте по небольшому отрезку светодиодной ленты. Резать LED ленту нужно только в определенных местах, которые указываются производителем (обычно через каждые 3-4 диода).
3. Соедините все отрезки по параллельной схеме с помощью паяльника, после чего припаяйте к каждому пучку проводов по отрезку медной проволоки (для удобства соединения с блоком питания). Если Вы решили установить самодельную диодную лампочку в старую энергосберегающую, просто припаяйте выводы от ленты к проводам цоколя по аналогии с инструкцией выше.

Вот и вся инструкция по сборке светодиодной лампы из ленты. Как Вы видите, все гораздо проще, чем даже сделать лампочку по сгенерированной схеме.  На этом наши простые инструкции заканчиваются, и теперь Вы знаете, как сделать светодиодную лампу своими руками из энергосберегающей лампочки, диодной ленты и галогенного источника света! Надеемся, что предоставленные идеи были для Вас полезными и понятными!

Похожие материалы:

• Как правильно паять провода
• Как сделать автономное отопление квартиры электричеством
• Как сделать светодиодный прожектор своими руками

Как сделать собственное светодиодное рабочее освещение

Вам нужно собственное светодиодное рабочее освещение? Возможно, вы любитель промышленного дизайнерского освещения?

Тогда эта светодиодная рабочая фара — отличный проект, в который можно погрузиться с головой.

Но прежде чем вы начнете, вам нужно получить некоторые основные компоненты. Помимо приличного фрезерного станка, различных сверл и слесарных тисков, вам также понадобятся следующие детали.

Мы включили ссылки на некоторые продукты на случай, если вам понадобится их купить:

• 1 шт.  mini ​​MTS-102 3-контактные миниатюрные тумблеры
• 1 шт. 120×36 мм 1300LM 12 В 12 Вт Сверхъяркий светодиод COB
• Длина герметичной неармированной трубки из прозрачного винила из ПВХ
• 6-дюймовые толстые прочные алюминиевые блоки
• 1 шт.  Цифровой штангенциркуль
• 1 шт.  Черный перманентный маркер Sharpie
• 1 шт. Регулируемый нитевдеватель с Т-образной рукояткой
• Паяльник и принадлежности
• Пленка из прозрачного акрила/плексигласа Perspex
• Длина арматурной проволоки или других гибких металлических альтернатив
• Лента электроизоляционная тканевая
• Клей
• Гайки и болты
• Электропроводка

Со всеми этими вкусностями пришло время взяться за дело и приступить к созданию собственного светодиодного рабочего фонаря.

Первым шагом является вырезание куска алюминия по размеру. Он должен быть такой же ширины, как светодиодный светильник, и немного длиннее, как показано на видео.

Теперь вы можете обработать вырезанный блок, чтобы удалить все излишки, шпоры и метки. Продолжайте уточнять форму, пока она не станет 36мм в ширину.

Источник : Интересная инженерия

Затем вам нужно будет отметить ряд параллельных линий с помощью маркера и проделать ряд канавок в металлическом блоке, как показано на рисунке ниже. Вам также нужно будет немного обрезать крайние канавки.

Обратите внимание на разную длину каждой канавки, Источник : Интересное проектирование

На обратной стороне вам также потребуется выточить более широкий и короткий паз, чтобы позже разместить электрические кабели для светодиода и тумблера. Закончив эти шаги, отшлифуйте все обработанные участки, чтобы удалить металлические шпоры.

Затем просверлите ряд отверстий, как показано на видео, в верхней, нижней и конце алюминиевой основной части. Позже в них разместятся тумблер и световая опора.

Теперь просверлите резьбу с помощью нитевдевателя с Т-образной рукояткой до самого нижнего отверстия, как показано ниже.

Источник : Интересное проектирование

На стороне без канавок на алюминиевом стержне поместите светодиодную лампу на место, разметьте нужные отверстия для винтов, просверлите отверстия и снова навинтите их с помощью нитевдевателя с Т-образной рукояткой. .

Затем возьмите основание одного из миниатюрных тумблеров и поместите их в ромбовидное отверстие на стороне без пазов алюминиевого стержня. Отрежьте два отрезка электрического провода, как показано на рисунке, и припаяйте к основанию тумблера в соответствии с инструкциями.

Источник : Интересное проектирование

Завершив этот шаг, завершите сборку тумблера на другой стороне блока и затяните до плотного прилегания.

Вид готового тумблера,  Источник : Интересная техника

Следующий этап – припаять провода от тумблера к светодиоду. Убедитесь, что вы сопоставили провода с правильными контактами на светодиодной лампочке.

Завершив пайку, просто прикрепите светодиодный светильник к алюминиевому основанию, как показано на рисунке. Вам также нужно будет поместить С-образный кусок металла, чтобы окружить проводку.

Подключить и припаять светодиод, Источник : Интересное проектирование

Следующим шагом будет вырезание двух кусков плексигласа/плексигласа по размерам металлического блока. Убедитесь, что они также имеют отверстия для винтов, соответствующие тем, которые были обработаны ранее на более гладкой стороне блока.

Источник : Интересное инженерное дело

Поместите поверх светодиода и С-образную металлическую деталь и прикрутите на место.

Вид на почти готовый верх фонаря, Источник : Интересная инженерия

Теперь возьмите виниловую ПВХ-настройку и арматурную проволоку/гибкий металл и отрежьте до нужной длины. Они сформируют сгибаемую шейку лампы.

Привинтите оргстекло к сборке светодиодного фонаря и металлическую пластину в форме буквы С к алюминиевому блоку,  Источник : Интересное проектирование

Закрепите один конец гибкого металлического провода в заднем отверстии, как показано на видео, и закрепите на место с помощью винта без головки.

Заключите проводку и гибкую металлическую пластину в трубку, Источник : Интересная разработка

Заключите проводку и проволоку арматуры/гибкие металлические полоски внутрь пластиковой трубки и закрепите на месте на светодиодном фонаре.

Источник : Интересное проектирование

Привет, вуаля, вы только что построили свой собственный потрясающий светодиодный рабочий фонарь. Теперь просто подключите его к сети или установите держатель батареи, включите его и гордитесь своим удивительным мастерством!

Сделай свой собственный светящийся праздничный свитер

Этот свитер LIT. Барри Абрамс

Люди используют уродливые вечеринки в свитерах как возможность проявить творческий подход: некоторые могут найти безвкусные свитера, роясь в шкафах своих родителей и просматривая комиссионные магазины; другие могут изготовить их самостоятельно из войлока и пистолета для горячего клея. Придумать нелепый свитер — часть веселья.

Тем не менее, вы найдете свитера, которые намеренно уродливы. Если вы пойдете на Amazon, вы найдете тысячи вариантов, в том числе свитера на тему мемов и даже один, по какой-то причине, с Иисусом, танцующим брейк-данс. Это облегчает одевание, но также лишает праздника удовольствия.

В прошлом году я хотел создать что-то уникальное, поэтому я взял обычный свитер и добавил сетку запрограммированных огней, чтобы он выглядел так, как будто идет снег. Это был большой успех.

Этот проект представляет собой отличное знакомство с электроникой для хобби, и процесс очень прост — вам потребуются только базовые навыки работы с компьютером и достаточная моторика, чтобы работать с паяльником и шить лампочки.

Статистика

• Время: 2-4 часа
• Стоимость: $30-$50
• Сложность: средняя

Материалы

• 1 свитер (желательно светлого цвета и на размер больше, чем вы обычно носите)
• 1 набор из 50 адресных светодиодных RGB-светодиодов4 microUSB
• 1 кабель
• 1 держатель 9-вольтовой батареи с выключателем
• 1 9-вольтовая батарея
• 1 набор кабелей с трехконтактной вилкой и розеткой JST SM
• припой
• 1 набор из 20 адресуемых светодиодных RGB-светодиодов (дополнительно)

Инструменты

• Паяльник
• Сантиметровая лента
• Портновский мел (или карандаш, кусочек мыла или любой другой предмет, которым можно маркировать ткань)
• Игла
• Нитки (как можно ближе к цвету вашего свитера )

Инструкции

1. Припаяйте аккумулятор к Arduino. Arduino — это программируемый мозг такого электронного проекта. Здесь он запускает логику, которая включает и выключает свет. Я использовал Adafruit ItsyBitsy — крошечный вариант Arduino размером всего 1,4 на 0,7 дюйма, поэтому его удобнее и менее громоздко носить под свитером.

Вы также не захотите оставаться подключенным к розетке всю вечеринку, поэтому вам придется использовать аккумулятор, который будет подключаться напрямую к Arduino. С 70 лампами вы получите от четырех до пяти часов уродливого гламура свитера от свежей 9-вольтовой батареи.

Припаяйте кабель аккумуляторной батареи к аккумулятору и заземлите точки на Arduino. Если вы никогда раньше не пользовались паяльником, вот отличный урок.

2. Припаяйте трехконтактный штекер к Arduino. Трехштыревые вилки поставляются в комплекте из двух коротких кабелей — один с гнездовым концом, а другой с вилочным концом. Какой из них вы используете, будет зависеть от того, какой конец имеет ваша световая полоса. Выберите вилку с концом, противоположным концу ваших огней: если они женские, используйте штепсельную вилку, и наоборот. Припаяйте кабели на вилке к контактам 5V , Pin 10 и заземления . Один из трех проводов, идущих от фонарей, будет иметь красную маркировку. Это 5V 9.0151 , средний должен идти на Pin 10 , а третий должен идти на земля .

Когда вся пайка будет завершена, это должно выглядеть так. Barry Abrams

3. Подсоедините фонари к трехконтактному разъему. Чтобы управлять каждым светом по отдельности, вам понадобится полоса с описанием «с цифровой адресацией» — рождественские гирлянды не будут работать.

Для этого проекта я использовал две цепочки ламп — полосу Adafruit NeoPixel с 20 лампами и набор из 50 ламп от Amazon. Я начал с первого, но потом понял, что его времени недостаточно для создания убедительной матрицы, поэтому я заказал гирлянду из 50 лампочек.

Я бы порекомендовал приобрести одну нить из 50 светодиодов, но если вы решите приобрести два комплекта, покупка одного и того же бренда облегчит вам задачу. Если вы не можете, убедитесь, что ваши нити совместимы, проверив, что они обе ссылаются на микрочип «WS2811» — стандартный чип, который работает с кодом, который мы будем использовать позже. Чтобы соединить их, просто вставьте одну нить в конец другой.

4. Запрограммируйте Arduino. Когда все спаяно, подключите Arduino к компьютеру с помощью USB-кабеля. Чтобы запрограммировать его, вам нужно настроить Arduino IDE, программное обеспечение, которое позволяет вам писать код и загружать его на ваше устройство. Если вы новичок в Arduino, не бойтесь — у производителя есть этот официальный документ для новых пользователей, который поможет вам начать работу.

5. Установите FastLED . Эта программа понадобится вам для запуска вашего кода — это библиотека, которая берет на себя часть кропотливой работы по кодированию каждого светодиода для включения вручную. Если не знаете как, вот туториал по установке библиотек для Arduino.

6. Загрузите этот код .

• Совет: Когда вы закончите программировать Arduino, оставьте свет включенным. Вам будет легче прикрепить нить к свитеру, так как вы сможете лучше видеть нить.

7. Нарисуйте сетку на свитере. Вы можете использовать любой вязаный свитер, но лучше всего подойдет светлый, так как светодиодный свет будет сильнее отражаться. Свободный крой также имеет ключевое значение — он предотвратит появление цепочки огней, и его будет более удобно носить.

Когда ваша схема готова и работает, вам нужно выяснить, как вы собираетесь отображать свет. Выверните одежду наизнанку и с помощью рулетки и куска мела или портновского карандаша наметьте сетку, где будут располагаться ваши светильники. Старайтесь поддерживать 9Углы 0 градусов, но не беспокойтесь — при ношении свитер не будет сидеть ровно, поэтому сетка не обязательно должна быть идеальной.

Создание сетки важно, если вы хотите, чтобы источники света отображались правильно. Барри Абрамс

Я рассчитал шаг сетки, измерив примерно 2 дюйма ниже воротника и не менее 2 дюймов от рук с каждой стороны. Расстояние от низа сетки до низа одежды может быть разным. У меня было свободное пространство примерно 12 на 18 дюймов, поэтому, оставив запас около 2 дюймов между каждым источником света, я мог обойтись сеткой 7 на 10 источников света. Это сработало отлично, потому что у меня было 70,9.0003

• Совет: Если вы хотите использовать другое количество светильников, вы можете рассчитать доступную площадь на своем свитере и расположить светильники так, как считаете нужным. Если у вас остались остатки, вы можете легко разрезать ножницами светлые полоски, чтобы получилась ровная сетка.
• Осторожно: Код в этой истории будет работать с сеткой источников света 7 на 10. Если ваша сетка отличается, вам нужно будет изменить код, чтобы он работал правильно. Подробнее об этом позже.

8. Разместите светильники по сетке . Сделайте это, прежде чем пришивать что-либо к свитеру, просто чтобы убедиться, что светодиодная нить правильно соответствует рисунку, который вы нарисовали. Начните с конца веревки, чтобы Arduino оказалась внизу свитера. Это даст вам легкий доступ к аккумулятору и выключателю после завершения проекта.

9. Пришейте фонарики к внутренней стороне передней части свитера. Начните с верхнего левого угла вывернутого наизнанку свитера и двигайтесь вправо по змеевидному узору: когда вы дойдете до конца ряда, перейдите к следующему и двигайтесь обратно влево; когда вы дойдете до конца этого, снова спуститесь и идите направо.

Вы не можете просто обернуть гирлянды вокруг тела под свитером и ожидать, что они будут хорошо смотреться. Тебе нужно пришить их к свитеру. Barry Abrams

Убедитесь, что вы закрепили каждую лампочку, и сделайте несколько стежков вдоль кабеля, чтобы он оставался на месте. Я обнаружил, что двойной стежок через каждые 2 дюйма по длине кабеля работает хорошо. Если пришить лампочки, ткань будет морщиться и выглядеть немного странно, но не расстраивайтесь — когда зажгутся лампочки, люди заметят их, а не ткань.

• Совет: Змеевидный узор является наиболее эффективным способом использования источников света, и, поскольку код учитывает это, он необходим для правильной работы.
• Совет: Если вы не хотите, чтобы нить была видна снаружи свитера, сделайте стежки более поверхностными. Вместо того, чтобы протыкать иглу все вязание, убедитесь, что вы прошиваете только первый слой свитера. Это будет более утомительно, чем обычное сшивание, но будет выглядеть намного чище, а также предотвратит сморщивание свитера.

9. Настройте код в соответствии с вашей сеткой. Если ваша сетка не 7 на 10, вам нужно настроить несколько переменных, чтобы эффект действительно проявился. Вы найдете эти значения в верхней части кода с комментариями, указывающими, какая высота и какая ширина сетки. Есть также комментарии, связанные с каждой важной строкой кода, которые описывают, что происходит, что упрощает настройку по мере необходимости.

По сути, каждая «снежинка» будет начинаться в верхней части сетки и будет двигаться вниз на одну строку каждую секунду, пока не упадет с вашего свитера. Есть несколько разных переменных, которые учитывают такие вещи, как цвет и направление ветра, что делает рисунок намного интереснее.

• Совет: Если у вас есть опыт работы с Arduino, не стесняйтесь экспериментировать с кодом. Другим людям посчастливилось отображать анимированные GIF-файлы на светодиодной матрице или подключать датчики, чтобы дисплей реагировал на что-то. Вот где вы можете проявить творческий подход, если знаете, что делаете.

10. Наденьте его и осветите комнату. Вот оно. Вы сделали свой собственный светодиодный уродливый свитер. Я бы порекомендовал надеть под него рубашку, так как задние фонари могут немного царапать и раздражать. Поскольку мы используем светодиоды низкого напряжения, свет не будет заметно нагреваться.

Надев свитер, следите за тем, чтобы случайно не потянуть за провода. Маловероятно, что лампочки сломаются, но если потянуть за кабели, можно разорвать нить, удерживающую все на месте, или оторвать часть пайки на Arduino.
