Монтаж светодиодной ленты своими руками: пошаговая инструкция

Как правильно выбрать и установить светодиодную ленту. Какие инструменты понадобятся для монтажа. Пошаговая инструкция по установке светодиодной подсветки. Какие ошибки нужно избегать при монтаже светодиодной ленты.

Преимущества светодиодной ленты

Светодиодная лента становится все более популярным вариантом освещения благодаря ряду преимуществ:

• Энергоэффективность — потребляет намного меньше электроэнергии по сравнению с традиционными лампами
• Долговечность — срок службы до 50 000 часов
• Гибкость в установке — можно монтировать практически на любые поверхности
• Разнообразие цветов и оттенков — возможность создавать различные световые эффекты
• Простота монтажа — не требует специальных навыков для установки
• Безопасность — светодиоды практически не нагреваются

Эти преимущества делают светодиодную ленту отличным выбором для декоративного и функционального освещения в любом помещении.

Выбор светодиодной ленты

При выборе светодиодной ленты следует учитывать несколько важных параметров:

Тип светодиодов

Существует два основных типа светодиодов, используемых в лентах:

• SMD 3528 — компактные, экономичные, подходят для декоративной подсветки
• SMD 5050 — более яркие и мощные, используются для основного освещения

Цветовая температура

От цветовой температуры зависит оттенок свечения:

• 2700-3200К — теплый белый свет
• 4000-4500К — нейтральный белый
• 6000-6500К — холодный белый

Степень защиты IP

Показатель IP определяет защиту от влаги и пыли:

• IP20 — для сухих помещений
• IP65 — защита от брызг, для ванных комнат
• IP68 — полная герметичность, для уличного применения

Мощность и яркость

Чем выше мощность, тем ярче светодиодная лента. Для декоративной подсветки достаточно 4,8 Вт/м, для основного освещения — от 14,4 Вт/м.

Необходимые инструменты и материалы

Для монтажа светодиодной ленты понадобятся:

• Светодиодная лента
• Блок питания
• Контроллер (для RGB-лент)
• Коннекторы
• Монтажный профиль (по желанию)
• Ножницы
• Отвертка
• Мультиметр
• Паяльник (при необходимости)

Пошаговая инструкция по монтажу светодиодной ленты

Установка светодиодной ленты выполняется в несколько этапов:

1. Подготовка поверхности

Очистите и обезжирьте поверхность, на которую будет крепиться лента. Это обеспечит лучшую адгезию.

2. Разметка

Отмерьте необходимую длину ленты и наметьте линию монтажа. Учитывайте расположение линий реза на ленте.

3. Подключение блока питания

Подключите блок питания к сети 220В. Убедитесь, что его мощность соответствует потребляемой мощности ленты.

4. Монтаж ленты

Снимите защитный слой с клеевой основы и аккуратно приклейте ленту, следуя разметке. Избегайте сильных перегибов.

5. Подключение контроллера

Для RGB-лент подключите контроллер между блоком питания и лентой. Соблюдайте полярность подключения.

6. Проверка работоспособности

Включите питание и проверьте работу ленты. При необходимости отрегулируйте яркость и цвет с помощью контроллера.

Распространенные ошибки при монтаже

При установке светодиодной ленты важно избегать следующих ошибок:

• Неправильный расчет мощности блока питания
• Игнорирование линий реза на ленте
• Сильные перегибы ленты
• Неправильная полярность подключения
• Монтаж без учета теплоотвода

Советы по эксплуатации светодиодной ленты

Чтобы продлить срок службы светодиодной подсветки, следуйте этим рекомендациям:

• Не превышайте рекомендуемую длину подключения от одного блока питания
• Обеспечьте достаточную вентиляцию для отвода тепла
• Регулярно очищайте ленту от пыли
• Избегайте частых включений/выключений
• При необходимости используйте диммеры для регулировки яркости

Варианты применения светодиодной ленты в интерьере

Светодиодная лента открывает широкие возможности для дизайна интерьера:

• Подсветка потолка и ниш
• Декоративное освещение мебели
• Подсветка рабочей зоны на кухне
• Создание световых акцентов в гостиной
• Подсветка зеркал в ванной комнате
• Оформление ступеней лестницы

Сравнение светодиодной ленты с другими типами освещения

Рассмотрим преимущества и недостатки светодиодной ленты по сравнению с другими популярными вариантами освещения:

Характеристика	Светодиодная лента	Люминесцентные лампы	Лампы накаливания
Энергоэффективность	Высокая	Средняя	Низкая
Срок службы	До 50 000 часов	До 10 000 часов	До 1 000 часов
Гибкость монтажа	Высокая	Низкая	Низкая
Стоимость	Средняя	Низкая	Низкая

Заключение

Монтаж светодиодной ленты своими руками — это несложный процесс, который позволит создать уникальное освещение в вашем доме. Следуя пошаговой инструкции и учитывая основные рекомендации, вы сможете легко установить светодиодную подсветку и наслаждаться ее преимуществами. Помните о правильном выборе комплектующих и соблюдении техники безопасности при монтаже.

инструкция. Как правильно выбрать светодиодную ленту и сделать ее монтаж?

Если вы задумали ремонт квартиры, одним из первых встанет вопрос выбора осветительной аппаратуры. Прекрасная альтернатива традиционным лампам и светильникам — светодиодная лента. При установке ленты со светодиодными лампами на потолок существенно изменится не только вид комнаты, открываются большие возможности в выборе дизайнерского решения. В статье мы ознакомим вас с тем, как выполнить монтаж светодиодной ленты своими руками, а также о преимуществах использования данной осветительной аппаратуры и особенностях выбора той или иной ленты.

Содержание

• Устройство ленты со светодиодами
  • Варианты цвета светодиодной ленты
  • Стандартные размеры светодиодной ленты
• Выбор светодиодной ленты — критерии, свойства
• Достоинства светодиодной ленты
• Общие правила монтажа светодиодной ленты
  • Советы по дизайну помещения со светодиодным освещением
  • Способы крепления светодиодной ленты
• Монтаж светодиодной ленты на потолке
  • Выбираем блок питания
  • Как выбрать профиль?
• Схема монтажа светодиодной ленты под натяжной потолок:
  • Советы при монтаже и подключении дюралайта
• Монтаж светодиодной ленты — видео
• Заключение

Устройство ленты со светодиодами

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях. Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Важно! Светодиодные лампы обычно располагаются по поверхности токопроводящей нити на одинаковом расстоянии.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

• Теплый белый.
• Холодный белый.
• Зеленый.
• Синий.
• Желтый.
• Красный.
• Многоцветный.

Стандартные размеры светодиодной ленты

• Ширина 8-10 мм.
• Толщина — 2-3 мм.
• Длина ленты в катушке — по 1 или 5 м.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

1. Яркость.
2. Тип (одноцветная или трехцветная).


   Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру.

   Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
4. Основа (самоклеющаяся или нет).
5. Качество влагозащиты — определяется классом IP.
6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость.

Достоинства светодиодной ленты

Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.

Основные достоинства дюралайта:

1. Незначительное энергопотребление — благодаря небольшой мощности.
2. Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
3. Возможность укладки по любой траектории — за счет пластичности нити.
4. Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
5. Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
6. Отсутствие мерцания.
7. Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
8. Отсутствие ультрафиолетового излучения.
9. Возможность самостоятельно подобрать цветовую гамму.
10. Пожаробезопасность.
11. Экологичность.
12. Качество свечения на протяжении всего срока эксплуатации остается неизменным.
13. Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
14. Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

• ниши стен или потолка — для этого применяются специальные короба;
• по поверхности стен и потолков внутри пластиковых уголков;
• за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

1. Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В. Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
2. Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
3. Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
4. Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
5. Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
6. Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой. Это позволит избежать повреждения печатной платы.
7. Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
8. На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
9. Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
10. Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
11. Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.


    Важно! При работе с током обязательно придерживайтесь техники безопасности.

12. Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.


    Важно! Во время проверки исправности, осветительная аппаратура должна поработать в активном режиме от 8 до 24 часов.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

1. Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
2. Оптимальная величина заглубления — 2-3 см.
3. Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
4. Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
5. В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем. Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.
   Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

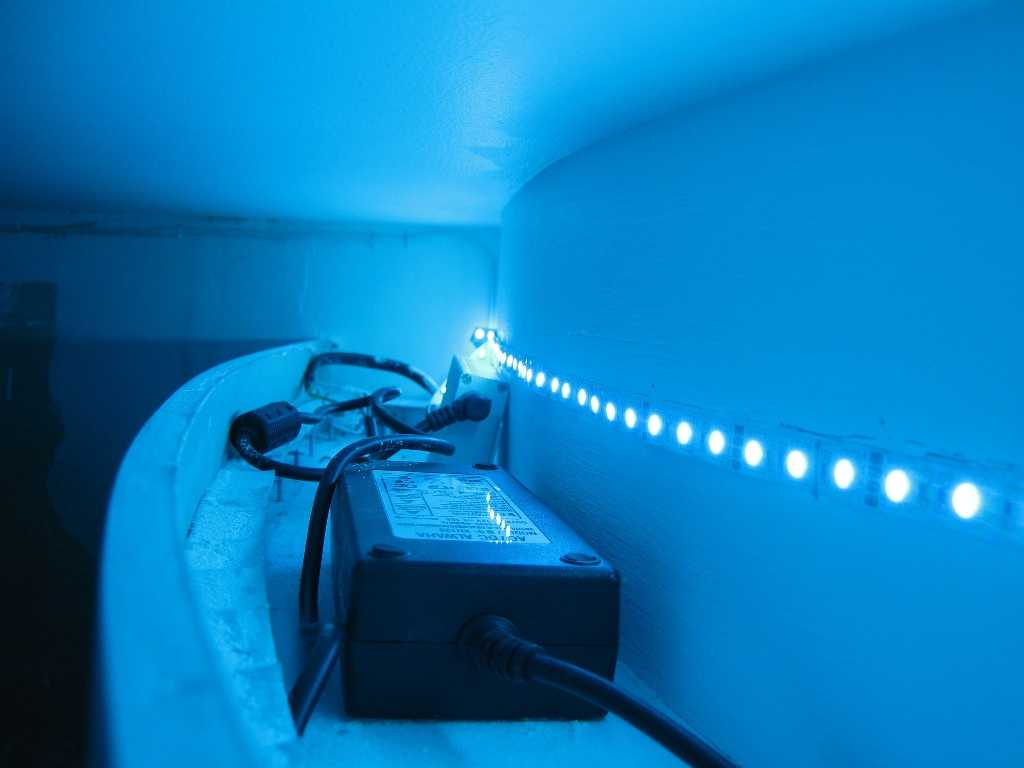

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

1. Определите длину и тип ленты, подберите профиль.
2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Важно! Рассмотрим вычисление мощности на примере:

У нас есть лента длиной 5 м и мощностью 9,4 Вт.

Для расчета мощности блока питания: 5 м * 9,4 Вт = 47. Не забываем о запасе: 47 * 1.25 = 58.75 Вт.

Как видно, нам нужен блок питания минимум 58.75 Вт. Можно округлить до 60 Вт. Такой найти не трудно в магазине радиодеталей.

Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

Важно! Пластиковый корпус подходит для монтажа осветительных конструкций в общественных зданиях, в подсветке витрин, торгового оборудования, а также мебели. Профили из пластика используют даже для подсветки ледяных горок, катков и скульптур.

По устройству профили бывают:

1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки. Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема монтажа светодиодной ленты под натяжной потолок:

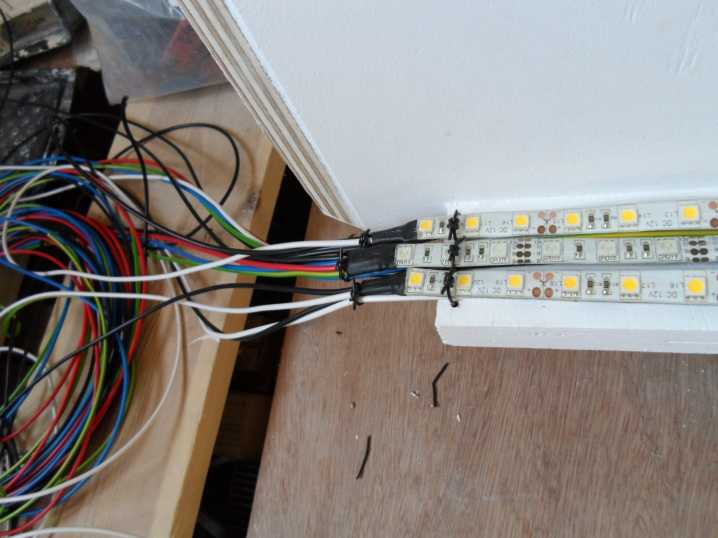

1. Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц).
2. Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования:
   • цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего. Для черного провода разъем обозначен 12 В или 24 В;
   • контроллер подключите к понижающему трансформатору — блоку питания.
     Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть.
3. Подключите собранную схему в сеть и проверьте правильность сборки.
4. Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку.

Важно! После монтажа осветительной ленты подключите ее еще раз в сеть и проверьте качество работы. Только после положительного результата теста можно собирать полотно самого натяжного потолка.

Советы при монтаже и подключении дюралайта

1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
5. Во время сборки исключите повреждения проводящих дорожек.
6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Важно! Перед тем, как выполнять монтаж светодиодной ленты, не только запомните все эти правила, но и просмотрите видео-уроки. Особенно, если вы выполняете подобную работу впервые и не уверены в своих силах.

Монтаж светодиодной ленты — видео

Заключение

Надеемся, что следуя нашим советам и рекомендациям, монтаж светодиодной ленты на кухне или в любой другой комнате прошел успешно, и в вашей квартире вечером царит мягкий, красивый свет, а интерьер преобразился и стал более уютным.

крепление и сгибание на 90 градусов

Светодиодная лента удобна для создания любого варианта подсветки и воплощения дизайнерских замыслов. Она представляет собой гибкую печатную плату с закрепленными на ней светодиодами и резисторами. Монтаж светодиодной ленты можно выполнить самостоятельно.

Содержание

1. Основы монтажа светодиодных лент
2. Преимущества и недостатки Led-освещения
3. Рекомендации по монтажу и использованию
4. Что понадобится для установки
5. Контроллер
6. Блок питания
7. Коннекторы
8. Руководство по монтажу светодиодной ленты
9. Варианты установки
10. Как повернуть светодиодную ленту на 90 градусов

Основы монтажа светодиодных лент

Светодиодный дюралайт

Принимаясь за установку дюралайта, необходимо запомнить основные правила и особенности его крепления:

• На обратной стороне присутствует клеящий слой, но приклеить дюралайт можно только однажды. Чтобы лента держалась прочно, поверхность должна быть сухой, ровной и обезжиренной растворителем.
• Плата плохо переносит изгибы. Максимальный радиус изгиба – до 5 см.
• Разрезать плату можно только по отметкам – обычно через каждые 3 диода.
• Дюралайт соединяют посредством пайки или с помощью коннекторов. Время пайки – 1 сек. Паяльник разогревают до температуры не более 260 градусов.

Светодиодную подсветку монтируют на кухне, в ниши, комбинируют с натяжным потолком или гипсокартонными конструкциями.

Дюралайт отличается следующими преимуществами:

• Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
• Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
• Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
• Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
• Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.

Рекомендации по монтажу и использованию

Профиль угловой алюминиевый для светодиодной ленты

Успех монтажа светодиодной ленты при установке своими руками зависит от соблюдения правил по хранению и подключению. Вот несколько советов:

• Оказывать чрезмерное давление на плату и сильно сгибать ее запрещено, поскольку из-за этого портятся токопроводящие дорожки.
• Для соединения необходимо использовать коннекторы и разъемы, которые соответствуют маркировке.
• Соединения следует выполнять аккуратно, избегая повреждений.
• Чтобы обеспечить должную вентиляцию диодов, ленту нужно закрепить на алюминиевый профиль.

• Учитывают уровень влагозащиты. Он обозначается буквами IP.
• Дюралайт и комплектующие требуют периодического обслуживания, поэтому к ним необходимо обеспечить свободный доступ.

Профессионалы не рекомендуют делать подсветку из светодиодов в случае монтажа глянцевых натяжных потолков, потому что светодиоды отражаются в полотне, как в зеркале, что делает их слишком заметными.

Что понадобится для установки

Сложных инструментов или приспособлений для монтажа не потребуется. Для соединения ленты используют паяльник, но и он необязателен. Комплектующие, необходимые для монтажа низковольтной светодиодной ленты: контроллер, блок питания, коннекторы.

Контроллер

Контроллер для дюралайта до 100 метров

Это устройство предназначено для регулировки режима свечения диодов и изменения цвета подсветки. Подключив контроллер, с помощью пульта управления можно заставить светодиоды мигать или переливаться разными цветами. Для одноцветного дюралайта контроллер не нужен. Перед покупкой необходимо уточнить, сколько контактов для пайки имеет лента, чтобы приобрести подходящий прибор.

Блок питания

Для правильной и долгосрочной работы дюралайта необходим блок питания. Он понижает напряжение сети. Мощность блока подбирается в соответствии со светодиодной лентой — нужен запас. Подключают перед контроллером.

Если лента на 220 В, вместо блока питания потребуется выпрямитель – диодный мост.

Коннекторы

Муфта для соединения лед-ленты под углом 90 градусов

Коннекторы позволяют соединить отдельные части ленты без использования паяльника. Но предварительно следует подобрать подходящий разъем: плоский или круглый.

По желанию также используется диммер для регулировки уровня интенсивности света, но его можно и не применять.

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

Установка светодиодного дюралайта

1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.

4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

После монтажа нужно еще раз проверить, работает ли подсветка, так как в процессе можно было что-то повредить.

Варианты установки

Фасадное светодиодное освещение загородного дома

Устанавливают светодиодную подсветку в самых разных местах:

• потолок;
• рабочая поверхность на кухне;
• полки в ванной комнате;
• веранда;
• гараж;
• баня;
• багажник и салон автомобиля.

Главное правило – подключение через блок питания, который играет роль понижающего трансформатора.

Как повернуть светодиодную ленту на 90 градусов

Необходимо избегать изгиба ленты радиусом более 5 см, поэтому ее нельзя просто загнуть, если нужно закрепить под углом 90 градусов. Плату следует разрезать по линии реза на два отрезка, склеить их вместе, а затем восстановить электрический контакт.

Один из наиболее удобных способов соединения на повороте – угловой коннектор. Он выполнен в виде углового элемента с защелками на концах или в виде коннектора с защелками, соединенными проводами. Они могут быть 2-х, 4-х и 5-ти контактными. Первые используются для одноцветных лент, вторые – для RGB, третьи – для RGBW LED-лент.

Угловой соединительный коннектор Проводной соединительной коннектор

Перед тем как соединить два отрезка, следует зачистить ножом контактные площадки по краям, а затем установить их в переходник. Такую систему просто собирать и разбирать, даже если она находится в труднодоступном месте. Есть недостаток – высокая стоимость соединителей.

Соединение светодиодной ленты проводами

Второй вариант монтажа позволит избежать затрат. Потребуются провода по количеству контактов и паяльник. Провода должны быть медными многожильными с сечением 0,75-1 мм2. Инструкция по монтажу:

1. Провода и контактные площадки зачищают, лудят и соединяют с помощью паяльника в соответствии с полярностью.
2. Флюс убирают зубной щеткой, смоченной спиртом.
3. Чтобы соединение не было подвержено влаге, защищают его термоклеем или термоусадочной трубкой.

Чтобы использовать термоусадочную трубку, ее нужно надеть на ленту перед пайкой.

Этот способ соединения дешевый и надежный, но быстро разобрать его не получится.

Чтобы выполнить монтаж светодиодной ленты самостоятельно, достаточно следовать подробной инструкции. Светодиодное освещение универсально. Ленту зачастую используют для организации подсветки гипсокартонного или натяжного потолка, но этим сфера ее применения не ограничивается.

Как установить светодиодную ленту — простое руководство

Светодиодные ленты

привносят лучшее из лампочек в более гибкую, контролируемую настройку. Их длинная тонкая форма делает их идеальными для добавления окружающего свечения в труднодоступных местах. Поскольку полоски светодиодные, вы можете с комфортом наслаждаться их свечением, зная, что они так же красивы, как и энергоэффективны. Готовы начать? Для установки светодиодных лент могут потребоваться следующие инструменты:

• Рулетка
• Ножницы
• Влажная ткань
• Лестница (при установке на потолке)
• Двусторонний клей (дополнительно)

Как только инструменты будут в пределах досягаемости, мы можем начать.


Шаг 1: Выберите поверхность

Сначала выберите место, где вы будете устанавливать световые полосы. Для тонкого кухонного блеска попробуйте разместить их под столешницей, вокруг острова или над шкафами. Если вы хотите добавить цвета в игровую комнату, рассмотрите возможность установки светодиодных лент RGBW на потолке или за телевизором. Если вы хотите усилить атмосферу в спальне, установите ленточные светильники за каркасом кровати или под кроватью. При выборе учитывайте, есть ли поблизости розетка для питания ваших ленточных светильников. Если вы решили установить свои ленты на стене или потолке, вы можете рассмотреть возможность использования беспроводных светодиодных лент для более чистого вида.

Шаг 2: Измерьте поверхность

После того, как вы выбрали место для установки светодиодных лент, измерьте его. Ваши огни регулируются, поэтому вы можете настроить их на разную длину. Запишите свои измерения, чтобы вы могли свериться с ними, когда закончите следующий шаг.

Шаг 3: Отрегулируйте световые полосы

Если длина области установки больше, чем световая полоса, вам может потребоваться приобрести удлинитель полосы. Удлинители ленты продаются отдельно. Подсоедините удлинители, сняв пластиковые крышки с каждого конца и вставив одну полосу в другую. Пожалуйста, не сгибайте и не соединяйте полосы света в 9Угол 0 градусов, как вы могли бы обогнуть углы телевизора или книжного шкафа. Вместо этого сделайте небольшую петлю со световой полосой, чтобы изменить направление, или используйте гибкий соединитель. Если площадь поверхности короче, чем ваша лента, обрежьте полосу по отмеченным линиям до нужной длины. Режьте только вдоль отмеченных участков, чтобы не повредить световую полосу. В целях безопасности убедитесь, что полоска отключена от сети перед обрезкой или удлинением.

Шаг 4: Очистите и высушите поверхность

Теперь, когда вы установили световые полосы, пришло время подготовить поверхность. Протрите область влажной тканью, чтобы удалить масло или мусор с поверхности. Важно отметить, что клей для ленты очень прочный и может повредить поверхности или стены, если его удалить. Если вы хотите переместить ленту после установки или переустановить ее в другом месте, мы рекомендуем вместо этого нанести двусторонний клей.

Шаг 5: Разместите ленточные светильники

После того, как поверхность будет готова, установка очень проста! Сначала снимите подложку с клейкой ленты. Затем нажмите и удерживайте его на поверхности не менее 10 секунд или до тех пор, пока свет не прилипнет к поверхности. Затем повторяйте процесс нажатия и удержания каждые шесть дюймов по всей длине.



Поздравляем! Вы успешно завершили установку светодиодной ленты. Теперь, когда вы стали профессионалом в области самодельных светильников, у вас, возможно, возникло желание создать больше осветительных установок, сделанных своими руками. Если это так, вы можете найти больше советов, рекомендаций и других решений для домашнего освещения, посетив наш блог.

Сделай сам — монтаж светодиодных лент

LEDСделай самПрименениеДом и квартира

Светодиодные ленты становятся все более популярным видом освещения. Мы часто задаемся вопросом, сложно ли это. Мы хотим показать вам, что это не так сложно и долго, как может показаться.

Поделиться

Подсветка потолка светодиодными лентами — популярный способ создания эффектного декоративного освещения. Мы должны думать об этом уже на этапе ремонта или вносить изменения в наши дома, чтобы мы могли подготовить подходящую конструкцию для подвесного потолка. Мы также должны подумать о том, как мы хотим, чтобы это выглядело и какого эффекта мы хотим достичь. Хорошая идея — наклеить светодиодные ленты на полки, чтобы они не были видны. В результате мы получаем неброское освещение, способное создать приятное вечернее настроение или интересно дополнить основное освещение.

Светодиодные ленты можно монтировать двумя способами:

Первый – встраивание их в алюминиевые профили. Это полезно, если полоски должны быть размещены в местах, подверженных прямому прикосновению (пол, стены или прилавки). Другой способ — приклеить их прямо к поверхности. Для их установки надо только снять защитную бумагу и слегка (чтобы не повредить диоды) прижать их к поверхности. Поверхность необходимо предварительно очистить от пыли и обезжирить. Другая сторона полосы покрыта клеевым покрытием, что позволяет хорошо закрепить полосу в выбранном месте.

Рекомендуется использовать многоцветную (RGB) полосу на потолке. Также потребуется контроллер, чтобы можно было менять цвет света, его интенсивность и другие функции — в зависимости от выбранной нами полосы. Дистанционно управляемый контроллер наиболее удобен в установке. Соединяем его двумя шнурами с блоком питания, меняющим переменный ток с 230В установки на постоянный ток низкого напряжения, который нужен для питания полос. Следует обратить внимание на маркировку + и – (если мы ошибемся, полоска не будет работать).

Светодиодные ленты доступны в более длинных сегментах (минимум 5 метров). Их можно разрезать в отмеченных местах (каждые несколько сантиметров), чтобы подогнать их под ту область, которую мы хотим осветить. Светодиодная лента заканчивается пучком шнуров питания — в каждой RGB-ленте их по четыре. Подключаем их к контроллеру, обращая внимание на их цвета и соответствующую маркировку портов: R- красный, G — зеленый, B — синий, V+ — черный.

Длина шнуров, соединяющих источник питания с электроустановкой 230В, не определяется, но шнуры, соединяющие полосы с источником питания (в данном случае один источник питания на две полосы), должны быть как можно короче, из-за падения напряжения. Поэтому лучше всего разместить блок питания на полке из гипсокартонных плит. Если он слишком узкий, мы можем спрятать его в встроенном, в смотровом люке. Однако мы должны помнить, что у нас должен быть легкий доступ к источнику питания в случае неисправности.

После включения питания нужно проверить, не ошиблись ли мы при подключении шнуров. В таком случае свет не загорится или его цвета не будут соответствовать описанию на пульте дистанционного управления. На этом этапе мы можем исправить возможные неисправности.

Многоцветные светодиодные ленты RGB в основном используются для декоративных целей. Это очень хорошее решение для просмотра телевизора ночью, создания расслабляющей атмосферы или придания интерьеру уюта. Однако чаще нам все-таки нужен светильник, дающий основной свет. Подключаем его к электроустановке, обращая внимание на цвета изоляции шнура: синий — нулевой провод (N), желто-зеленый — защитный провод (PE). Другие — обычно коричневые, черные или серые — фазовые шнуры (L).

Мы не должны забывать выбирать светодиодные лампы, которые соответствуют нашему вкусу. Мы также можем выбрать светильник со встроенным источником света. Мы должны выбирать проверенные решения от известных производителей. Искусственный свет сопровождает нас большую часть времени, особенно осенью и зимой. Вот почему так важно выбирать проверенные решения и воздерживаться от покупки некачественного освещения. Стоит задуматься о покупке лампочек с сертификатом TUV, подтверждающим их качество и безопасность, например, IQ-LED Kanlux.
