ТИРИСТОРНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ — Регуляторы мощности — Источники питания



 Данный регулятор напряжения собирался мной для использования в различных направлениях: регулирование скорости вращения двигателя, изменение температуры нагрева паяльника и т.д. Возможно название статьи покажется не совсем корректным, и эта схема иногда встречается как регулятор мощности, но тут надо понимать, что по сути происходит регулировка фазы. То есть времени, в течении которого сетевая полуволна проходит в нагрузку. И с одной стороны регулируется напряжение (через скважность импульса), а с другой — мощность, выделяемая на нагрузке.





   Следует учесть, что наиболее эффективно данный прибор будет справляться с резистивной нагрузкой – лампы, нагреватели и т.д. Потребители тока индуктивного характера тоже можно подключать, но при слишком малой его величине надёжность регулировки снизится.





   Схема данного самодельного тиристорного регулятора не содержит дефицитных деталей.

При использовании, указанных на схеме выпрямительных диодов, прибор может выдержать нагрузку до 5А (примерно 1 кВт) с учетом наличия радиаторов.



   Для увеличения мощности подключаемого устройства нужно использовать другие диоды или диодные сборки, рассчитанные на необходимый вам ток.

   Так-же нужно заменять и тиристор, ведь КУ202 рассчитан на предельный ток до 10А. Из более мощных рекомендуются отечественные тиристоры серии Т122, Т132, Т142 и другие аналогичные.



   Деталей не так уж и много, в принципе допустим навесной монтаж, однако на печатной плате конструкция будет смотреться красивее и удобнее. Рисунок платы в формате LAY качаем в архиве. Стабилитрон Д814Г меняется на любой, с напряжением 12-15В.



   В качестве корпуса использовал первый попавшийся — подходящий по размерам. Для подключения нагрузки вывел наружу разъем для вилки. Регулятор работает надежно и действительно изменяет напряжение от 0 до 220 В. Автор конструкции: SssaHeKkk.

АРХИВ: Скачать

Тиристорный регулятор напряжения для трансформатора :: SYL.ru

Трансформаторы, так же как и электродвигатели, имеют стальной сердечник. В нем верхняя и нижняя полуволна напряжения должны быть обязательно симметричны. Именно с этой целью используются регуляторы. Тиристоры сами по себе занимаются сменой фазы. Использоваться они могут не только на трансформаторах, но и на лампах накаливания, а также на нагревателях.

Если рассматривать активное напряжение, то тут требуются схемы, которые способны справиться с большой нагрузкой для осуществления индуктивного процесса. Некоторые специалисты в цепях используют симисторы, однако они не подходят для трансформаторов с мощностью более 300 В. В данном случае проблема заключается в разбросе положительной и отрицательной полярностей. На сегодняшний день с высокой активной нагрузкой позволяют справиться выпрямительные мосты. Благодаря им управляющий импульс в конечном счете достигает тока удержания.

Схема простого регулятора

Схема простого регулятора включает в себя непосредственно тиристор запирающего типа и контроллер для управления предельным напряжением. Для стабилизации тока в начале цепи используются транзисторы. Перед контроллером в обязательном порядке применяются конденсаторы. Некоторые используют комбинированные аналоги, однако это спорный вопрос. В данном случае оценивается емкость конденсаторов, исходя из мощности трансформатора. Если говорить об отрицательной полярности, то катушки индуктивности устанавливаются только с первичной обмоткой. Соединение с микроконтроллером в схеме может происходить через усилитель.

Реально ли сделать регулятор самостоятельно?

Тиристорный регулятор напряжения своими руками можно сделать, придерживаясь стандартных схем. Если рассматривать высоковольтные модификации, то резисторы лучше всего использовать герметизированного типа. Предельное сопротивление они способны выдерживать на уровне 6 Ом. Как правило, вакуумные аналоги более стабильны в работе, но активные параметры у них занижены. Резисторы общего назначения в данном случае лучше вообще не рассматривать. Номинальное сопротивление они в среднем выдерживают только на уровне 2 Ом. В связи с этим у регулятора будут серьезные проблемы с преобразованием тока.

Для высокой мощности рассеивания применяются конденсаторы класса РР201. Они отличаются хорошей точностью, высокоомная проволока для них подходит идеально. В последнюю очередь подбирается микроконтроллер со схемой. Низкочастотные элементы в данном случае не рассматриваются. Одноканальные модуляторы следует использовать только на пару с усилителями. Устанавливаются они у первого, а также у второго резисторов.

Устройства постоянного напряжения

Тиристорные регуляторы постоянного напряжения хорошо подходят для импульсных цепей. Конденсаторы в них, как правило, используются только электролитического типа. Однако их вполне можно заменить твердотельными аналогами. Хорошая пропускная способность тока обеспечивается за счет выпрямительного моста. Для высокой точности регулятора применяются резисторы комбинированного типа. Сопротивление максимум они способны поддерживать на отметке в 12 Ом. Аноды в схеме присутствовать могут только алюминиевые. Проводимость у них довольно хорошая, нагрев конденсатора не происходит очень быстро.

Использование элементов вакуумного типа в устройствах вообще не оправданно. В этой ситуации тиристорные регуляторы напряжения постоянного тока ощутят существенное снижение частоты. Для настройки параметров устройства применяют микросхемы класса СР1145. Как правило, они рассчитаны на многоканальность и портов имеют как минимум четыре. Всего разъемов у них предусмотрено шесть. Интенсивность отказов в такой схеме можно сократить за счет использования предохранителей. К источнику питания их следует подключать только через резистор.

Регуляторы переменного напряжения

Тиристорный регулятор переменного напряжения выходную мощность в среднем имеет на уровне 320 В. Достигается это за счет быстрого протекания процесса индуктивности. Выпрямительные мосты в стандартной схеме применяются довольно редко. Тиристоры для регуляторов обычно берутся четырехэлектродные. Выходов у них предусмотрено только три. За счет высоких динамических характеристик предельное сопротивление они выдерживают на уровне 13 Ом.

Максимальное напряжение на выходе равняется 200 В. За счет высокой теплоотдачи усилители в схеме абсолютно не нужны. Управление тиристором осуществляется при помощи микроконтроллера, который соединяется с платой. Запираемые транзисторы устанавливаются перед конденсаторами. Также высокая проводимость обеспечивается за счет анодной цепи. Электрический сигнал в данном случае быстро передается от микроконтроллера на выпрямительный мост. Проблемы с отрицательной полярностью решаются за счет повышения предельной частоты до 55 Гц. Управление оптическим сигналом происходит при помощи электродов на выходе.

Модели для зарядки аккумуляторов

Тиристорный регулятор напряжения зарядки аккумулятора (схема показана ниже) отличается своей компактностью. Максимум сопротивление в цепи он способен выдерживать на уровне 3 Ом. При этом токовая нагрузка может составлять только 4 А. Все это говорит о слабых характеристиках таких регуляторов. Конденсаторы в системе часто используются комбинированного типа.

Емкость во многих случаях у них не превышает 60 пФ. Однако многое в данной ситуации зависит от их серии. Транзисторы в регуляторах используют маломощные. Это необходимо для того, чтобы показатель рассеивания не был таким большим. Баллистические транзисторы в данном случае подходят плохо. Связано это с тем, что ток они способны пропускать только в одном направлении. В результате напряжение на входе и выходе будет сильно отличаться.

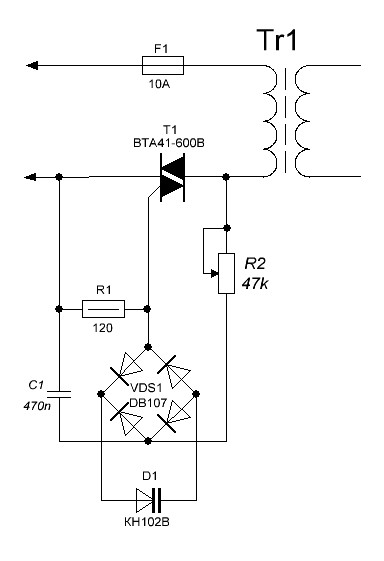

Особенности регуляторов для первички трансформаторов

Тиристорный регулятор напряжения для первички трансформатора резисторы использует эммитерного типа. Благодаря этому показатель проводимости довольно хороший. В целом такие регуляторы отличаются своей стабильностью. Стабилизаторы на них устанавливаются самые обычные. Для управления мощностью используются микроконтроллеры класса ИР22. Коэффициент усиления тока в данном случае будет высоким. Транзисторы одной полярности для регуляторов указанного типа не походят. Также специалисты советуют избегать изолированных затворов для соединения элементов. В этом случае динамические характеристики регулятора значительно снизятся. Связано это с тем, что на выходе из микроконтроллера повысится отрицательное сопротивление.

Регулятор на тиристоре КУ 202

Тиристорный регулятор напряжения КУ 202 оснащается двухканальным микроконтроллером. Всего разъемов у него предусмотрено три. Диодные мосты в стандартной схеме используются довольно редко. В некоторых случаях можно встретить различные стабилитроны. Применяются они исключительно для увеличения предельной выходной мощности. Также они способны стабилизировать рабочую частоту в регуляторах. Конденсаторы в таких устройствах целесообразнее использовать комбинированного типа. За счет этого можно значительно понизить коэффициент рассеивания. Также следует учитывать пропускную способность тиристоров. Для выходной анодной цепи лучше всего подходят биполярные резисторы.

Модификация с тиристором КУ 202Н

Тиристорный регулятор напряжения КУ 202Н способен довольно быстро передавать сигнал. Таким образом, управлять предельным током можно с большой скоростью. Теплоотдача в данном случае будет невысокой. Максимум нагрузку устройство должно держать на отметке в 5 А. Все это позволит беспрепятственно справляться с помехами различной амплитуды. Также не следует забывать про номинальное сопротивление на входе цепи. С использованием данных тиристоров в регуляторах процесс индукции осуществляется при выключенных запирающих механизмах.

Схема регулятора КУ 201л

Тиристорный регулятор напряжения КУ 201л включает биполярные транзисторы, а также многоканальный микроконтроллер. Конденсаторы в системе используются только комбинированного типа. Электролитические полупроводники в регуляторах встречаются довольно редко. В конечном счете это сильно отражается на проводимости катода.

Твердотельные резисторы необходимы только для стабилизации тока в начале цепи. Резисторы с диэлектриками могут использоваться на пару с выпрямительными мостами. В целом указанные тиристоры способны похвастаться высокой точностью. Однако они довольно чувствительные и рабочую температуру держат на низком уровне. За счет этого интенсивность отказов может быть фатальной.

Регулятор с тиристором КУ 201а

Конденсаторы предусматривает тиристорный регулятор напряжения подстроечного типа. Номинальная емкость у них находится на уровне 5 пФ. В свою очередь, предельное сопротивление они выдерживают ровно 30 Ом. Высокая проводимость тока обеспечивается за счет интересного построения транзисторов. Располагаются они по обе стороны от источника питания. При этом важно отметить, что ток проходит через резисторы во всех направлениях. В качестве замыкающего механизма представлен микроконтроллер серии ППР233. Периодическую подстройку системы с его помощью делать можно.

Параметры устройства с тиристором КУ 101г

Для подключения к высоковольтным трансформаторам используются указанные тиристорные регуляторы напряжения. Схемы их предполагают использование конденсаторов с предельной емкостью на уровне 50 пФ. Подстрочные аналоги не способны похвастаться такими показателями. Выпрямительные мосты в системе играют важную роль.

Для стабилизации напряжения дополнительно могут использоваться биполярные транзисторы. Микроконтроллеры в устройствах предельное сопротивление должны выдерживать на уровне 30 Ом. Непосредственно индукционный процесс протекает довольно быстро. Использовать усилители в регуляторах допустимо. Во многом это поможет повысить порог проводимости. Чувствительность таких регуляторов оставляет желать лучшего. Предельная температура тиристоров доходит до 40 градусов. В связи с этим они нуждаются в вентиляторах для охлаждения системы.

Свойства регулятора с тиристором КУ 104а

С трансформаторами, мощность которых превышает 400 В, работают указанные тиристорные регуляторы напряжения. Схемы расположения основных элементов у них могут различаться. В данном случае предельная частота должна находиться на уровне 60 Гц. Все это в конечном счете оказывает огромную нагрузку на транзисторы. Тут они используются закрытого типа.

За счет этого производительность таких устройств значительно повышается. На выходе рабочее напряжение в среднем находится на уровне 250 В. Использовать керамические конденсаторы в данном случае нецелесообразно. Также большой вопрос у специалистов вызывает применение подстроечных механизмов для регулировки уровня тока.

Симисторный регулятор мощности до трёх киловатт своими руками

Такой простой, но в то же время очень эффективный регулятор, сможет собрать практически каждый, кто может держать в руках паяльник и хоть слегка читает схемы. Ну а этот сайт поможет вам осуществить своё желание. Представленный регулятор регулирует мощность очень плавно без бросков и провалов.

Схема простого симисторного регулятора



Такой регулятор можно применить в регулировании освещения лампами накаливания, но и светодиодными тоже, если купить диммируемые. Температуру паяльника регулировать — легко. Можно бесступенчато регулировать обогрев, менять скорость вращения электродвигателей с фазным ротором и ещё много где найдётся место такой полезной вещице. Если у вас есть старая электродрель, у которой не регулируются обороты, то применив этот регулятор, вы усовершенствуете такую полезную вещь.
В статье, с помощью фотографий, описания и прилагаемого видео, очень подробно описан весь процесс изготовления, от сбора деталей до испытания готового изделия.

Сразу говорю, что если вы не дружите с соседями, то цепочку C3 — R4 можете не собирать. (Шутка) Она служит для защиты от радиопомех.
Все детали можно купить в Китае на Алиэкспресс. Цены от двух до десяти раз меньше, чем в наших магазинах.
Для изготовления этого устройства понадобится:
  • R1 – резистор примерно 20 Ком, мощностью 0,25вт;
  • R2 – потенциометр примерно 500 Ком, можно от 300 Ком до 1 Мом, но лучше 470 Ком;
  • R3 — резистор примерно 3 Ком, 0, 25 Вт;
  • R4- резистор 200-300 Ом, 0, 5 Вт;
  • C1 и C2 – конденсаторы 0, 05 МкФ, 400 В;
  • C3 – 0, 1 МкФ, 400 В;
  • DB3 – динистор, есть в каждой энергосберегающей лампе;
  • BT139-600, регулирует ток 18 А или BT138-800, регулирует ток 12 А – симисторы, но можно взять и любые другие, в зависимости от того, какую нагрузку нужно регулировать. Динистор ещё называют диак, симистор – триак.
  • Радиатор охлаждения выбирается от величины планируемой мощности регулирования, но чем больше, тем лучше. Без радиатора можно регулировать не более 300 ватт.
  • Клеммные колодки можно поставить любые;
  • Макетную плату применять по вашему желанию, лишь бы всё вошло.
  • Ну и без прибора, как без рук. А вот припой применять лучше наш. Он хоть и дороже, но намного лучше. Хорошего припоя Китайского не видел.



Приступаем к сборке регулятора


Сначала нужно продумать расстановку деталей так, чтобы ставить как можно меньше перемычек и меньше паять, затем очень внимательно проверяем соответствие со схемой, а потом все соединения запаиваем.







Убедившись, что ошибок нет и поместив изделие в пластиковый корпус, можно опробовать, подключив к сети.






Будьте очень внимательны при испытании. Все детали схемы находятся под прямым напряжением сети 220 вольт и прикосновение к ним, является очень опасным.
Если сборка вами проведена правильно, то всё должно заработать сразу. Устройство в регулировке и наладке не нуждается.

Испытание регулятора мощности


Регулятор мощности на симисторе — d.lab

Несложный регулятор мощности на симисторе — схема, печатные платы, немного ностальгии.

Свой первый регулятор мощности я собрал 15 лет назад, совершенно не вникая в устройство и принцип действия. Тогда он использовался для регулировки напряжения на первичной обмотке трансформатора мощного зарядного устройства для автомобильных аккумуляторов. Особенность «того» регулятора была в использовании тиристора типа КУ202Н и хитрого транзистора с двумя базами КТ117Б:

Такой регулятор прекрасно подходил для регулировки тока ЗУ, но не для чего более. Кроме того транзисторы КТ117 на тот момент уже лет 20 не выпускались и все, что было в моем распоряжении — «остатки роскоши» Советского прошлого предприятия, на котором я начинал свою трудовую карьеру. Да и необходимости особой в таких регуляторах не было, потому схема была благополучно забыта лет на 10.

Некоторое время назад (лет 5), по настоятельной просьбе некоторых товарищей, пришлось вернуться к вопросу регулировки мощности устройств подключаемых к сети 220В. Необходимо было регулировать частоту вращения электродвигателя насоса, мощность электроотопителя инкубатора и просто яркость лампы накаливания. Кроме того, нужна была регулировка мощности от 0 до 100%. Поэтому новая «партия» регуляторов была сделана на симисторе и современных компонентах:

Кратко об особенностях схемы:

  • Работоспособность схемы проверена неоднократно, схема отлично повторяется.
  • Номиналы деталей на схеме могут отличаться от указанных в широких пределах.
  • На печатной плате предусмотрены дополнительные контактные площадки под детали разных размеров.
  • Фазировка подключения питания и нагрузки значения не имеет.

Совет:

  • Мощность симистора следует выбирать заведомо больше мощности нагрузки минимум в 2 раза, а лучше в 4.
    Так, например, симистор BTA16-800 по «букварю» должен выдерживать ток до 16А (х 220В = 3.5кВт), а на практике он «испускает дух» уже при 2кВт-ах, не успев даже нагреться.
  • Следует соблюдать правильную цоколевку симистора при разработке собственной печатной платы. Об этом не идет речи ни в одном учебнике, но для симистора это важно — иначе регулятор просто не будет работать.

Есть три варианта печатной платы. С сдвоенным переменным резистором:

С одинарным переменным резистором:

С подстроечным резистором:

Скачать архив с схемой в формате sPlan 7.0, печатными платами в Sprint-Layout 6.0 и букварем на симисторы серии BT и BTA в PDF на английском.

Отзывы о высокомощном тиристорном стабилизаторе напряжения

— интернет-магазины и отзывы на высокомощный тиристорный регулятор напряжения на AliExpress

Отличная новость !!! Вы обратились по адресу, чтобы приобрести тиристорный регулятор напряжения большой мощности.

К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот мощный тиристорный стабилизатор напряжения должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тиристорный регулятор напряжения высокой мощности на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в высокомощном тиристорном стабилизаторе напряжения и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.

, а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести тиристорный регулятор напряжения высокой мощности по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее тиристорное управление мощностью — отличные предложения по тиристорному регулированию мощности от глобальных продавцов тиристорных контроллеров

Отличные новости !!! Вы попали в нужное место для регулирования мощности тиристоров. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний тиристорный регулятор мощности в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тиристорный регулятор мощности на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулировании мощности тиристоров и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Thyristor Power Control по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Автоматическое регулирование напряжения в судовой системе

Внезапные скачки тока нагрузки (например,г. из-за запуска двигателя) на генераторе вызывает соответствующее изменение выходного напряжения
.

Это происходит из-за внутреннего падения напряжения в обмотках генератора, и этот эффект обычно называют провалом напряжения .

Точно так же отключение нагрузки приведет к перенапряжению на шинах.

Нерегулируемая или несмешанная система возбуждения генератора на борту судна нереалистична из-за изменяющегося напряжения, вызванного изменяющейся нагрузкой.

Оборудование для автоматического регулирования напряжения (АРН) необходимо для быстрой коррекции таких изменений напряжения.

AVR будет управлять напряжением генератора до 2,5% (или лучше) от его установленного значения во всем диапазоне нагрузки.
Это его установившееся регулирование напряжения. Переходное падение напряжения обычно ограничивается 15% для заданного внезапного изменения нагрузки с восстановлением до номинального напряжения в течение 1,5 секунд.
В особых случаях, когда ожидаются необычно большие скачки напряжения (например,г. от тяжелых грузовых кранов) пределы производительности генератора / АРН могут быть увеличены.

АРН определяет выходное напряжение генератора и действует, чтобы изменить ток возбуждения, чтобы поддерживать напряжение на его заданном значении.
Ручной подстроечный регулятор может быть установлен на панели управления генератора для установки уровня напряжения, например 440 В. Чаще всего потенциометр триммера напряжения находится на плате управления АРН
, поэтому он недоступен для оператора.

Схема управления современного AVR состоит из трансформаторов, выпрямителей, стабилитронов, транзисторов и тиристоров.Они устанавливаются на одной или нескольких платах, установленных либо внутри распределительного щита, либо локально по отношению к генератору.

Необходимо соблюдать меры предосторожности при испытании изоляции кабелей генератора и проводки, подключенной к блоку АРН?

Электронные компоненты, такие как транзисторы, микросхемы интегральных схем, тиристоры и т. Д., Вероятно, будут повреждены во время испытания высоковольтным мегомметром.

Для проверки заземления генератора и его кабелей и защиты электронных частей:

  • Замкните накоротко все клеммы отходящего кабеля во время ИК-теста
  • Удалить электронные карты
  • Отсоедините все кабели с обоих концов и протестируйте отдельно
.
