Насос из компрессора холодильника своими руками. Как переделать компрессор холодильника в насос своими руками: пошаговая инструкция

Как извлечь пользу из старого холодильного компрессора. Какие инструменты и материалы потребуются для переделки. Какие меры предосторожности необходимо соблюдать при работе с компрессором. Каковы преимущества и недостатки самодельного насоса из компрессора холодильника.

Содержание

Зачем переделывать компрессор холодильника в насос

Старый компрессор от холодильника можно с пользой переделать в мощный насос для различных целей. Это отличный способ дать вторую жизнь отслужившей свой срок технике и сэкономить на покупке нового оборудования. Самодельный насос из компрессора холодильника может пригодиться для следующих задач:

  • Накачивание автомобильных шин
  • Работа с пневмоинструментом
  • Создание вакуума
  • Распыление краски
  • Продувка различных систем

Такой насос обладает достаточной мощностью для большинства бытовых и некоторых профессиональных задач. При этом его стоимость в разы ниже, чем у готовых промышленных аналогов.


Необходимые инструменты и материалы

Для переделки компрессора холодильника в насос потребуются следующие инструменты и материалы:

  • Компрессор от старого холодильника
  • Фанерная или металлическая платформа
  • Болты, гайки, шайбы
  • Тройники с внутренней резьбой
  • Штуцеры для подключения шлангов
  • Манометр
  • Кран
  • Шланги и хомуты
  • Фумлента для герметизации резьбовых соединений
  • Электрокабель и вилка
  • Выключатель
  • Отвертки, гаечные ключи, плоскогубцы

Большинство деталей можно приобрести в строительных магазинах или на рынках автозапчастей. Важно подобрать комплектующие подходящего размера, совместимые с имеющимся компрессором.

Пошаговая инструкция по переделке компрессора в насос

Процесс переделки компрессора холодильника в насос включает следующие основные этапы:

  1. Демонтаж компрессора из старого холодильника
  2. Очистка компрессора от остатков фреона и масла
  3. Изготовление платформы-основания
  4. Монтаж компрессора на платформу
  5. Установка манометра, крана и штуцеров
  6. Подключение шлангов
  7. Монтаж электропроводки и выключателя
  8. Проверка герметичности всех соединений
  9. Пробный запуск и тестирование

Рассмотрим каждый этап более подробно.


1. Демонтаж компрессора

Аккуратно извлеките компрессор из старого холодильника, отсоединив все трубки и провода. Соблюдайте осторожность, чтобы не повредить важные детали. Удалите лишние элементы, оставив только сам компрессорный блок.

2. Очистка компрессора

Тщательно очистите компрессор от остатков масла и хладагента. Продуйте его сжатым воздухом. При необходимости промойте специальным очистителем для холодильного оборудования. Дайте компрессору полностью высохнуть.

3. Изготовление платформы

Сделайте прочную платформу из фанеры или металла, на которой будет размещен компрессор. Просверлите монтажные отверстия для крепления компрессора и других элементов.

4. Монтаж компрессора

Надежно закрепите компрессор на платформе с помощью болтов. Используйте резиновые прокладки для снижения вибрации. Проверьте устойчивость конструкции.

5. Установка комплектующих

Смонтируйте на платформе манометр, регулирующий кран, штуцеры для подключения шлангов. Все резьбовые соединения обработайте фумлентой для герметичности.


6. Подключение шлангов

Присоедините к штуцерам шланги нужной длины. Надежно зафиксируйте их хомутами. Один шланг будет всасывающим, второй — напорным.

7. Монтаж электрики

Подключите к компрессору электрокабель с вилкой. Установите выключатель для удобного включения/выключения. Тщательно заизолируйте все соединения.

8. Проверка герметичности

Проверьте все соединения на отсутствие утечек воздуха. При необходимости дополнительно загерметизируйте проблемные места.

9. Тестирование

Подключите насос к электросети и проведите пробный запуск. Проверьте работу на разных режимах, контролируя давление по манометру.

Меры предосторожности при работе с самодельным насосом

При использовании насоса, сделанного из компрессора холодильника, необходимо соблюдать следующие меры безопасности:

  • Не превышайте максимально допустимое давление, указанное на манометре
  • Используйте защитные очки при работе со сжатым воздухом
  • Не направляйте струю воздуха на людей и животных
  • Регулярно проверяйте герметичность всех соединений
  • Не допускайте перегрева компрессора, делайте перерывы в работе
  • Храните насос в сухом месте, защищенном от пыли и влаги
  • При появлении посторонних шумов или вибрации немедленно выключите насос

Соблюдение этих простых правил обеспечит безопасную и долговременную эксплуатацию самодельного насоса.


Преимущества и недостатки самодельного насоса

Насос, сделанный из компрессора холодильника, имеет ряд преимуществ:

  • Низкая стоимость по сравнению с покупным оборудованием
  • Достаточная мощность для большинства бытовых задач
  • Возможность самостоятельного ремонта и модернизации
  • Компактные размеры
  • Низкий уровень шума (по сравнению с промышленными компрессорами)

Однако у такого насоса есть и некоторые недостатки:

  • Ограниченный ресурс работы
  • Отсутствие гарантии и сертификации
  • Возможные проблемы с герметичностью
  • Необходимость периодического обслуживания
  • Ограниченная производительность

Взвесив все плюсы и минусы, можно сделать вывод, что самодельный насос из компрессора холодильника — отличное решение для домашней мастерской или гаража. Но для профессионального использования лучше приобрести специализированное оборудование.

Альтернативные способы использования компрессора холодильника

Помимо переделки в насос, старый компрессор от холодильника можно использовать и другими способами:

  • Создание мини-холодильника
  • Изготовление самодельного кондиционера
  • Переделка в вакуумный насос
  • Использование в качестве элемента домашней гидропонной системы
  • Создание установки для сушки древесины

Выбор конкретного варианта зависит от ваших потребностей и навыков. В любом случае, не спешите выбрасывать старую технику — она может обрести вторую жизнь в виде полезных самоделок.


Часто задаваемые вопросы о переделке компрессора в насос

Какое максимальное давление может создать насос из холодильного компрессора?

Обычно такой насос может создавать давление до 6-8 атмосфер. Точное значение зависит от модели компрессора и качества сборки.

Сколько времени может непрерывно работать самодельный насос?

Рекомендуется не использовать насос более 30-40 минут без перерыва. Затем нужно дать ему остыть в течение 15-20 минут.

Нужно ли менять масло в переделанном компрессоре?

Да, рекомендуется периодически менять масло, примерно раз в год при регулярном использовании. Используйте специальное компрессорное масло.

Можно ли использовать такой насос для покрасочных работ?

Теоретически можно, но производительности может не хватить для качественного распыления краски. Лучше использовать специализированный покрасочный компрессор.

Законно ли использовать самодельный насос из компрессора холодильника?

Использование в личных целях вполне законно. Однако применение такого оборудования в коммерческих целях может быть ограничено нормативными требованиями.



Насос из компрессора от холодильника

Не стоит спешить выбрасывать вместе со старым холодильником его компрессор. Его можно переделать в мощный насос для накачивания колес автомобиля. Да и для других нужд такой бюджетный насос пригодится. Тем не менее, если есть деньги, а желания мастерить и времени на это нет, то насосы самые разные есть в китайском интернет-магазине.

Товары для изобретателей Ссылка на магазин.


Что не стоит делать с этим насосом? Смотрите об этом далее.

Алексей Савельев
Все правильно, масло в компрессоре меняем на синтетику (200-400г р) ставим масловлагоотделитель, и радуемся. Если манометр и рессивер с автоматикой добавить то получится обычный компрессор. Но для серьёзной работы не гордиться, так продуть,что нибудь или для пневмо-степлера. Для более серьёзной работы производительность маленькая. Решается более мощным компрессором и/или объединение 2 шт в одну магистраль. А так же не забываем про обьем рессивера (чем больше, тем лучше) При работе смотрим сколько масла выплевывает и соответственно столько можно доливать. За 2 года я ещё ни разу не подливал. С синтетикой нормально запускается и в -20 градусов.

Электроника для самоделок вкитайском магазине.

Александр Зыков
У меня тоже был компрессор от холодильника, в начале он работал хорошо, а потом стал накачивать одну шину за полчаса, скорей всего выработалась вся смазка…
Я купил компрессор Tornado и теперь никаких проблем с накачкой шин у меня нет, все самопальные компрессоры из холодильника плохие, потому что предназначены для хладогентов вперемешку с маслом. А для воздуха не подходят, он их сушит и в итоге они перестают качать…

Put_NIK men
Ничего не надо пилить. Берется топливный разборный фильтр, набивается металлической мочалкой плотником и крепится вертикально. При работе масло отбивается и стекает в низ а при выключении самотеком опять в двигатель уходит. Напору воздуха ни чего не мешает. Опробовано уже давно.

андрій залп
Таким компрессором качаю воздушные шары уже лет пять.Фильтр у меня стоит только на выходе, сам компрессор из морозильной камеры на триста литров.Качает медленно, но уверено, очень тихо! Даже по ночам за стенкой соседей. Ресурс его безграничен, на камере стоял лет 15, масла еще не менял. А для гаража так своим правнукам еще оставите.

Владимир Леусенко
Я уж лет двадцать как холодильным движком пользуюсь, как был в холодильнике со своей релюхой, так и выдрал, так же уложив на пружинах, закрепив на доске, очень выносливый моторчик. А масло в камеру он начинает перегонять только после четырёх атмосфер, то есть на Зилу, а на легковых нет, и ни каких фильтров на выходе не нужно, только на входе. Да и не напрягает это масло, на морозе только нельзя движок держать, из-за масла он не запускается, вернее отключается сразу после пуска и в шланге масло твердеет и забивает отверстие. А так вполне нормальная приблуда, у меня ещё лежачий мотор старого образца, качает до восьми атмосфер без проблем, хотя холодильщик говорил, что тянет до 12 атм. Вот ещё бы рессивер полноценный к нему, добавить литров на-200, чтобы не ждать долго, пока накачает колесо, зиловский баллон до семи атмосфер качает в районе получаса, сорока минут, да всё никак руки не дойдут. А масла за все годы ни какого не доливал, да думаю оно там и не нужно, оно ведь нужно для охлаждения при вечной работе, а качаешь колесо ну максимум час, так и на кой оно там, только мешаться, да и греется он чуть-чуть, и так работает нормально, а масло там думаю трансформаторное.

Как переделать компрессор от холодильника в вакуумный насос

Компрессор от старого холодильника можно переоборудовать под вакуумный насос. Последний, является весьма полезной вещью при выполнении различных работ, к примеру, стабилизации деревянных рукояток инструментов или изготовлении небольшого вакуумного пресса для сборки пленочных мебельных фасадов.

Основные материалы:


  • компрессор от холодильника;
  • 2 тройника с внутренней резьбой;
  • 2 штуцера на шланг;
  • бочонок;
  • манометр с переходником под диаметр тройников;
  • кран;
  • фанера;
  • шланг;
  • фумлента;
  • хомуты.

При сборке насоса можно использовать комплектующие под резьбу 1/4 или 3/8 дюйма. Также потребуются несколько обрезков уголка, болты и гайки.

Переоборудование компрессора в вакуумный насос

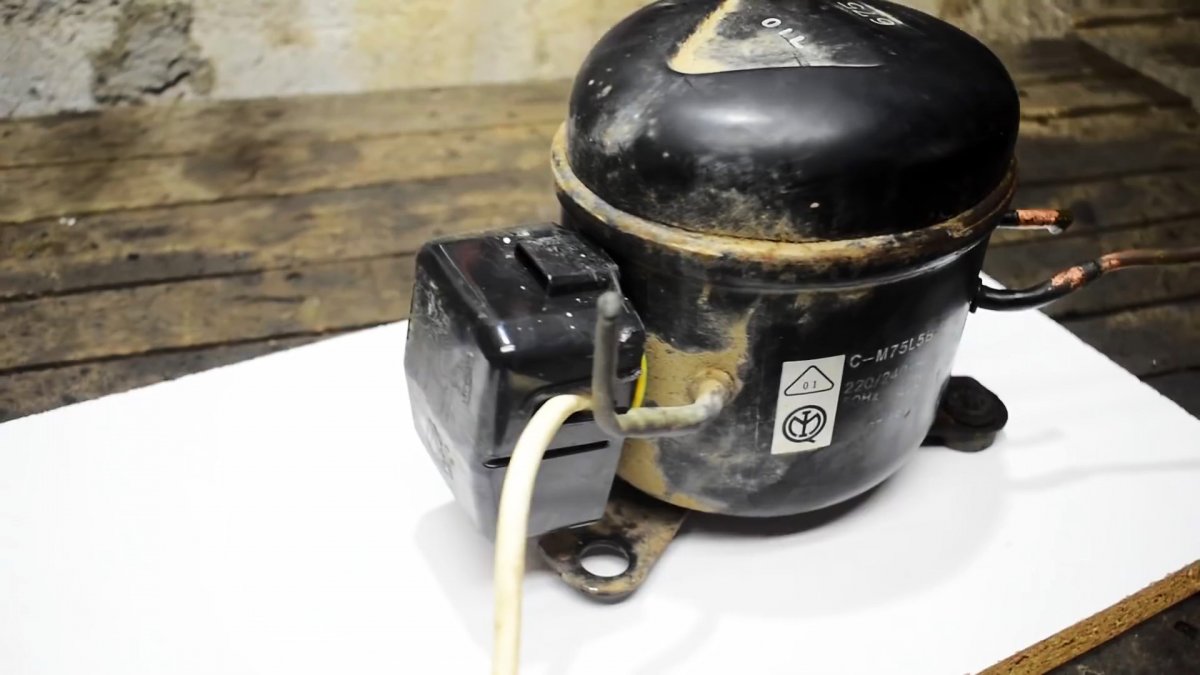

Обрезаем трубки компрессора, оставив их длиной 3-5 см.

Из фанеры вырезается платформа для расположения компрессора.

Ее можно покрыть лаком для защиты от грязи и влаги.


Для переноски насоса стоит сварить ручку в виде рамки. Ее основание делается из уголков, а стойки и перекладина из любого доступного металлопроката. Уголки просверливаются и прикручиваются к фанере снизу.


Также на основании закрепляется компрессор.

На следующем этапе сборки нужно соединить между собой тройники с помощью бочонка. Перед этим резьбы уплотняются фумлентой. В один из вертикальных выходов тройников закручивается манометр через переходник. На соседний выход устанавливается кран.

Чтобы зафиксировать тройники на фанерном основании, нужно сделать крепление. Для этого из трубы вырезается 2 колечка, к которым привариваются шпильки. В кольцах делается по отверстию для закручивания винтов. В результате получаются зажимы, действующие по принципу струбцины. Они вкручиваются в фанеру, а уже в них закрепляются тройники.


Далее на боковые открытые выходы тройников устанавливаются штуцеры. Один из них соединяется шлангом с забором воздуха компрессора. Соединение уплотняется хомутами.

На второй штуцер устанавливается шланг с подходящим переходником для решения необходимой задачи.

Если, к примеру, требуется сделать стабилизацию древесины полимером, то трубку нужно зафиксировать на металлической крышке банки с вставленным штуцером.

Тогда в банку заливается полимер, укладывается инструмент с деревянной ручкой и она закрывается. После включения насос вытянет воздух с емкости, и состав проникнет в пустые поры дерева. Перед выключением компрессора нужно медленно приоткрывать кран, чтобы сбросить вакуум.


Смотрите видео


Как работает холодильник? | Как работает холодильник

Как работает холодильник — базовое обучение

Вы когда-нибудь задумывались, как работает ваш холодильник? Посмотрите видео или прочитайте ниже, чтобы узнать об основах охлаждения, ознакомиться с основными компонентами холодильника и узнать, что происходит с хладагентом, когда он перемещается по системе холодильника.

Что делает холодильник

Чтобы продукты оставались свежими, в непосредственной близости должна поддерживаться низкая температура, чтобы уменьшить скорость размножения вредных бактерий. Холодильник работает для передачи тепла изнутри наружу, поэтому он кажется теплым, если вы положите руку на заднюю часть холодильника рядом с металлическими трубами — вы узнаете, как это работает, немного позже.

Каковы основные компоненты холодильника?

Как работает холодильная система

Холодильники работают, заставляя циркулирующий внутри них хладагент переходить из жидкого состояния в газообразное. Этот процесс, называемый испарением, охлаждает окружающее пространство и производит желаемый эффект. Вы можете проверить этот процесс на себе, взяв немного алкоголя и нанеся одну-две капли на кожу. Когда он испарится, вы должны почувствовать холодок — тот же основной принцип дает нам безопасное хранение продуктов.

Чтобы начать процесс испарения и превратить хладагент из жидкого в газообразное, необходимо уменьшить давление хладагента через выпускное отверстие, называемое капиллярной трубкой. Эффект подобен тому, что происходит, когда вы используете аэрозольный продукт, такой как лак для волос. Содержимое аэрозольного баллончика — это сторона давления/жидкости, выходное отверстие — капиллярная трубка, а открытое пространство — испаритель. Когда вы выпускаете содержимое в открытое пространство с более низким давлением, оно превращается из жидкости в газ.

Чтобы поддерживать работу холодильника, необходимо иметь возможность возвращать газообразный хладагент в жидкое состояние, поэтому газ необходимо снова сжимать до более высокого давления и температуры. Здесь на помощь приходит компрессор. Как упоминалось ранее, компрессор обеспечивает такой же эффект, как велосипедный насос. Вы можете почувствовать увеличение тепла в насосе, когда вы качаете и сжимаете воздух.

После того, как компрессор выполнил свою работу, газ должен быть под высоким давлением и горячим. Его необходимо охлаждать в конденсаторе, установленном на задней стенке холодильника, чтобы его содержимое могло охлаждаться окружающим воздухом. Когда газ охлаждается внутри конденсатора (все еще под высоким давлением), он снова превращается в жидкость.

Затем жидкий хладагент циркулирует обратно в испаритель, где процесс начинается заново.

Как работает холодильник — базовое обучение

Вы когда-нибудь задумывались, как работает ваш холодильник? Изучите основы холодильного оборудования, ознакомьтесь с основными компонентами холодильника и узнайте, что происходит с хладагентом, когда он перемещается по системам холодильника.

Узнайте, как работает холодильник

РЕШЕНО: Стоит ли менять компрессор холодильника? — Холодильник

636385

Руководства по ремонту и разборке пищевых холодильных приборов, включая холодильники, морозильники и холодильники с морозильной камерой.

1588 вопросов Посмотреть все

Кайл Винс @кайл

Респ: 23k

48

39

59

Размещено:

21 мая 2020 г.

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Компрессор в моем недорогом простом холодильнике GE вот-вот выйдет из строя. Это GTS18FB, а компрессор R134a — DC57C84RCU6.

Я уверен, что это компрессор. Ранее я заменил пусковой конденсатор и починил этот холодильник. Я мог бы воспроизвести для вас звук, и вы бы его услышали — сильный лязг при запуске, громкое жужжание во время работы и лязг при выключении. Тем не менее, он по-прежнему хорошо охлаждается, поэтому у меня есть дни / недели, чтобы исправить это.

Доступ к нему прост и имеет дополнительное пространство, поэтому я думаю, что туда поместится практически любой компрессор.

Это может сработать.

 Каков бюджетный способ сделать это? Я позвонил в случайный местный магазин, и они сказали 900 долларов, но я чувствую, что это всего лишь час или два работы для человека с инструментами.

Новый холодильник стоит всего 600 долларов, но я полностью готов потратить до (а может быть, и немного больше) на его починку. Было бы сложнее избавиться от этого и купить новый, доставить его до дома и т. д., чем просто поменять компрессор.

Должен ли я купить инструменты и научиться делать это самостоятельно?

Связанная тирада: почему в мире линии компрессора холодильника припаяны на месте? Разве они не могли использовать съемные разъемы, как у автокомпрессоров? Да ладно, люди, это механическая неисправность. Срок службы холодильника не должен ограничиваться сроком службы компрессора.

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 1

Отмена

Выбранное решение

Брэндон К @brandon_k

Респ: 2.2k

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Работа может занять несколько часов или больше, в зависимости от ситуации. Вы должны восстановить хладагент, произвести замену, провести испытание под давлением в течение не менее 30 минут, создать вакуум (обычно не менее 30 минут), а затем взвесить заправку. Это не то, что я рекомендую обычному мастеру делать своими руками. Для законного обращения с хладагентом вам необходима сертификация EPA. Вам нужна восстановительная машина. Кислородно-ацеталиновая горелка с припоем. Бак сухого азота. Вакуумный насос. Шкала хладагента.

Кроме того, НЕ пытайтесь просто проткнуть старый компрессор. Всегда. Система предназначена для работы с одним конкретным компрессором. Начните колоть другие вещи, и у вас будут большие проблемы. Нужен номер модели компрессора, чтобы заменить его на правильный.

Что касается пайки, то это стандарт. Вы имеете дело с высоким давлением. Транспортные средства сделаны такими, какие они есть, потому что они созданы для того, чтобы их разбирали. Тянуть такие моторы было бы затруднительно, если бы они были паяные. Холодильники, системы вентиляции и кондиционирования и т. д. — нет. Они созданы для того, чтобы их можно было собрать и оставить делать свое дело.

Был ли этот ответ полезен?

Да №

Оценка 1

Отмена

Самый полезный ответ

майер @майер

Представитель: 678.5k

MacHale Enterprises

2,6к

Размещено:

Опции

  • Постоянная ссылка
  • История

Похоже, что деталь компрессора стоит $467,00

https://www.repairclinic.com/PartDetail/…

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

ЛедиТек @ледитек

Респ: 14.4k

11

20

31

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Большинство холодильников имеют ограниченную гарантию на герметичную систему. Kenmore Elite исполнилось 10 лет. Сначала вам следует связаться с производителем холодильника, чтобы проверить вашу гарантию.

Стоимость большинства работ по компрессору составляет от 800 до 1200 долларов США в зависимости от стоимости деталей.

В США вы ДОЛЖНЫ быть зарегистрированы в своем штате и иметь сертификат EPA, чтобы войти в закрытую систему. Если вы не квалифицированы, не сертифицированы и не зарегистрированы, вам не следует пытаться выполнять ремонт самостоятельно

Холодильники и транспортные средства имеют разные системы и не ремонтируются одинаково.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Кейтлин Нгуен @katelynnnguyen

Рем: 13

1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Это случилось со мной вчера на LG. Я позвонил вокруг, и текущий курс составляет 900 долларов. Он дал мне скидку в 40 долларов без налогов, если я платил наличными или Zell.
