Низкочастотный генератор своими руками: схема, описание и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать низкочастотный генератор сигналов самостоятельно. Какие схемы используются для создания генератора НЧ. Для чего нужен и где применяется низкочастотный генератор. Какие бывают типы генераторов НЧ.

Содержание

Принцип работы генератора низкой частоты

Генератор низкой частоты (ГНЧ) — это электронное устройство, предназначенное для получения электрических колебаний в диапазоне звуковых и инфразвуковых частот (обычно от долей герц до сотен килогерц). Принцип действия ГНЧ основан на преобразовании постоянного напряжения питания в переменное напряжение заданной частоты и формы.

Основные элементы типичного ГНЧ:

Задающий генератор — формирует колебания требуемой частоты
Формирователь сигнала — преобразует колебания в нужную форму (синусоидальную, прямоугольную и т.д.)
Усилитель мощности — усиливает сформированный сигнал до необходимого уровня
Регулятор амплитуды выходного сигнала
Блок питания

Частота генерируемых колебаний задается с помощью RC-цепей, LC-контуров или кварцевых резонаторов. Форма сигнала определяется типом генератора и схемотехническими решениями.

Схемы генераторов низкой частоты

Существует множество схем генераторов НЧ различной сложности. Рассмотрим несколько популярных вариантов.

Простейший RC-генератор на транзисторе

Самая простая схема ГНЧ может быть реализована на одном транзисторе и RC-цепи:

«`text +9V | R1 | C1—+ | | | R2 | | Base—+—| Transistor | | R3 | | | GND Output R1 = 10k R2 = 100k R3 = 1k C1 = 0.1uF Transistor = BC547 «`

Частота генерации определяется номиналами R2 и C1. Такой генератор формирует колебания, близкие к прямоугольным.

Генератор на операционном усилителе

Более качественный синусоидальный сигнал можно получить, используя операционный усилитель:

Частота генерации f = 1 / (2π * R * C). Изменяя номиналы R и C, можно регулировать частоту в широких пределах.

Применение низкочастотных генераторов

Генераторы низкой частоты находят широкое применение в различных областях:

Настройка и тестирование аудиоаппаратуры
Проверка частотных характеристик усилителей
Измерение параметров акустических систем
Генерация звуковых эффектов
Настройка радиоприемников
Тестирование различных электронных устройств
Учебные и лабораторные работы по электронике

Например, при помощи ГНЧ можно проверить амплитудно-частотную характеристику усилителя, подавая на его вход сигналы разной частоты и измеряя уровень выходного сигнала.

Типы низкочастотных генераторов

По принципу действия и схемотехнической реализации генераторы НЧ можно разделить на несколько основных типов:

RC-генераторы

Используют для задания частоты RC-цепи. Простые в реализации, но имеют невысокую стабильность частоты. Примеры: генератор с мостом Вина, генератор с двойным Т-мостом.

LC-генераторы

Применяют колебательный контур из катушки индуктивности и конденсатора. Обеспечивают более высокую стабильность частоты, но сложнее в настройке.

Кварцевые генераторы

Используют кварцевый резонатор для стабилизации частоты. Имеют очень высокую стабильность, но работают на фиксированных частотах.

Цифровые генераторы

Формируют сигнал с помощью цифровых методов синтеза. Обеспечивают высокую точность и стабильность частоты, широкий диапазон перестройки.

Как собрать генератор НЧ своими руками

Для самостоятельной сборки простого генератора низкой частоты потребуются следующие компоненты:

Микросхема (например, NE555 или LM358)
Резисторы и конденсаторы
Переменный резистор для регулировки частоты
Макетная плата
Источник питания 9-12В
Паяльник и припой

Порядок сборки:

Выберите подходящую схему генератора
Разместите компоненты на макетной плате согласно схеме
Припаяйте детали, соблюдая полярность
Подключите источник питания
Проверьте работоспособность с помощью осциллографа
При необходимости настройте частоту и форму сигнала

Для начинающих радиолюбителей рекомендуется начать со сборки простого RC-генератора на транзисторе или таймере NE555.

Преимущества самодельного генератора НЧ

Изготовление генератора низкой частоты своими руками имеет ряд преимуществ:

Экономия средств по сравнению с покупкой готового прибора
Возможность адаптации под конкретные задачи
Углубленное понимание принципов работы генераторов
Развитие навыков конструирования электронных устройств
Удовлетворение от самостоятельно созданного прибора

При правильной реализации самодельный генератор НЧ может не уступать по характеристикам недорогим промышленным моделям.

Заключение

Генератор низкой частоты — незаменимый инструмент для работы с аудиотехникой и другой электроникой. Самостоятельная сборка ГНЧ позволяет получить полезный прибор и приобрести ценный опыт в радиоэлектронике. При выборе схемы и компонентов важно учитывать требуемые характеристики и сложность реализации. Начинать лучше с простых схем, постепенно переходя к более совершенным конструкциям.

Генераторы низкой частоты своими руками

Генераторы низкой частоты (ГНЧ) используют для получения незатухающих периодических колебаний электрического тока в диапазоне частот от долей Гц до десятков кГц. Такие генераторы, как правило, представляют собой усилители, охваченные положительной обратной связью (рис. 11.7,11.8) через фазосдви-гающие цепочки. Для осуществления этой связи и для возбуждения генератора необходимы следующие условия: сигнал с выхода усилителя должен поступать на вход со сдвигом по фазе 360 градусов (или кратном ему, т.е. О, 720, 1080 и т.д. градусов), а сам усилитель должен иметь некоторый запас коэффициента усиления, KycMIN. Поскольку условие оптимального сдвига фаз для возникновения генерации может выполняться только на одной частоте, именно на этой частоте и возбуждается усилитель с положительной обратной связью.

Для сдвига сигнала по фазе используют RC- и LC-цепи, кроме того, сам усилитель вносит в сигнал фазовый сдвиг. Для получения положительной обратной связи в генераторах (рис. 11.1, 11.7, 11.9) использован двойной Т-образный RC-мост; в генераторах (рис. 11.2, 11.8, 11.10) — мост Вина; в генераторах (рис. 11.3 — 11.6, 11.11 — 11.15) — фазосдвигающие RC-це-почки. В генераторах с RC-цепочками число звеньев может быть достаточно большим. На практике же для упрощения схемы число не превышает двух, трех.

Расчетные формулы и соотношения для определения основных характеристик RC-генераторов сигналов синусоидальной формы приведены в таблице 11.1. Для простоты расчета и упрощения подбора деталей использованы элементы с одинаковыми номиналами. Для вычисления частоты генерации (в Гц) в формулы подставляют значения сопротивлений, выраженные в Омах, емкостей — в Фарадах. Для примера, определим частоту генерации RC-генератора с использованием трехзвенной RC-це-пи положительной обратной связи (рис. 11.5). При R=8,2 кОм; С=5100 пФ (5,1х1СГ9 Ф) рабочая частота генератора будет равна 9326 Гц.

Для того чтобы соотношение резистивно-емкостных элементов генераторов соответствовало расчетным значениям, крайне желательно, чтобы входные и выходные цепи усилителя, охваченного петлей положительной обратной связи, не шунтировали эти элементы, не влияли на их величину. В этой связи для построения генераторных схем целесообразно использовать каскады усиления, имеющие высокое входное и низкое выходное сопротивления.

На рис. 11.7, 11.9 приведены «теоретическая» и несложная практическая схемы генераторов с использованием двойного Т-моста в цепи положительной обратной связи.

Генераторы с мостом Вина показаны на рис. 11.8, 11.10 [Р 1/88-34]. В качестве УНЧ использован двухкаскадный усилитель. Амплитуду выходного сигнала можно регулировать потенциометром R6. Если требуется создать генератор с мостом Вина, перестраиваемый по частоте, последовательно с резисторами R1, R2 (рис. 11.2, 11.8) включают сдвоенный потенциометр. Частотой такого генератора можно также управлять, заменив конденсаторы С1 и С2 (рис. 11.2, 11.8) на сдвоенный конденсатор переменной емкости. Поскольку максимальная емкость такого конденсатора редко превышает 500 пФ, удается перестраивать частоту генерации только в области достаточно высоких частот (десятки, сотни кГц). Стабильность частоты генерации в этом диапазоне невысока.

На практике для изменения частоты генерации подобных устройств часто используют переключаемые наборы конденсаторов или резисторов, а во входных цепях применяют полевые транзисторы. Во всех приводимых схемах отсутствуют элементы стабилизации выходного напряжения (для упрощения), хотя для генераторов, работающих на одной частоте или в узком диапазоне ее перестройки, их использование не обязательно.

Схемы генераторов синусоидальных сигналов с использованием трехзвенных фазосдвигающих RC-цепочек (рис. 11.3)

показаны на рис. 11.11, 11.12. Генератор (рис. 11.11) работает на частоте 400 Гц [Р 4/80-43]. Каждый из элементов трехзвен-ной фазосдвигающей RC-цепочки вносит фазовый сдвиг на 60 градусов, при четырехзвенной — 45 градусов. Однокаскадный усилитель (рис. 11.12), выполненный по схеме с общим эмиттером, вносит необходимый для возникновения генерации фазовый сдвиг на 180 градусов. Заметим, что генератор по схеме на рис. 11.12 работоспособен при использовании транзистора с высоким коэффициентом передачи по току (обычно свыше 45. 60). При значительном снижении напряжения питания и неоптимальном выборе элементов для задания режима транзистора по постоянному току генерация сорвется.

Звуковые генераторы (рис. 11.13 — 11.15) близки по построению к генераторам с фазосдвигающими RC-цепочками [Рл 10/96-27]. Однако за счет использования индуктивности (телефонный капсюль ТК-67 или ТМ-2В) вместо одного из ре-зистивных элементов фазосдвигающей цепочки, они работают с меньшим числом элементов и в большем диапазоне изменения напряжения питания.

Так, звуковой генератор (рис. 11.13) работоспособен при изменении напряжения питания в пределах 1. 15 В (потребляемый ток 2. 60 мА). При этом частота генерации изменяется от 1 кГц (ипит=1,5 В) до 1,3 кГц при 15 В.

Звуковой индикатор с внешним управлением (рис. 11.14) также работает при 1)пит=1. 15 В; включение/выключение генератора производится подачей на его вход логических уровней единицы/нуля, которые также должны быть в пределах 1. 15 В.

Звуковой генератор может быть выполнен и по другой схеме (рис. 11.15). Частота его генерации меняется от 740 Гц (ток потребления 1,2 мА, напряжение питания 1,5 В) до 3,3 кГц (6,2 мА и 15 В). Более стабильна частота генерации при изменении напряжения питания в пределах 3. 11 В — она составляет 1,7 кГц± 1%. Фактически этот генератор выполнен уже не на RC-, а на LC-эле-ментах, причем, в качестве индуктивности используется обмотка телефонного капсюля.

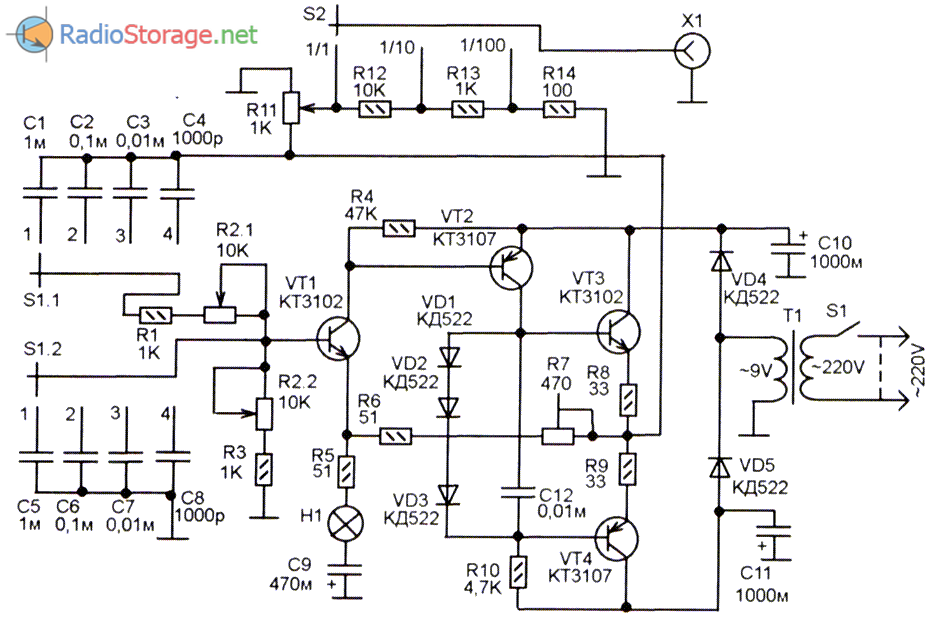

Низкочастотный генератор синусоидальных колебаний (рис. 11.16) собран по характерной для LC-генераторов схеме «емкостной трехточки». Отличие заключается в том, что в качестве индуктивности использована катушка телефонного капсюля, а резонансная частота находится в диапазоне звуковых колебаний за счет подбора емкостных элементов схемы.

Другой низкочастотный LC-генератор, выполненный по каскодной схеме, показан на рис. 11.17 [Р 1/88-51]. В качестве индуктивности можно воспользоваться универсальной или стирающей головками от магнитофонов, обмотками дросселей или трансформаторов.

RC-генератор (рис. 11.18) реализован на полевых транзисторах [Рл 10/96-27]. Подобная схема используется обычно при построении высокостабильных LC-генераторов. Генерация возникает уже при напряжении питания, превышающем 1 В. При изменении напряжения с 2 до 10 6 частота генерации понижается с 1,1 кГц до 660 Гц, а потребляемый ток увеличивается, соответственно, с 4 до 11 мА. Импульсы частотой от единиц Гц до 70 кГц и выше могут быть получены изменением емкости конденсатора С1 (от 150 пФ до 10 мкФ) и сопротивления резистора R2.

Представленные выше звуковые генераторы могут быть использованы в качестве экономичных индикаторов состояния (включено/выключено) узлов и блоков радиоэлектронной аппаратуры, в частности, светоизлучающих диодов, для замены или дублирования световой индикации, для аварийной и тревожной индикации и т.д.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Схема генератора высокой частоты, который вырабатывает сигналы в диапазоне от 10 до 50 МГц. Сигнал можно промодулировать по частоте подав НЧ напряжение от ГНЧ или микрофона. Девиация частоты зависит от величины этого напряжения ЗЧ. Если нужна девиация 50-100 кГц, то, при крайне верхнем .

Принципиальная схема самодельного генератора логических импульсов с частотой от 1 Гц до 10КГц, собран на микросхеме 4011 (К561ЛА7). При ремонте и налаживании схем на цифровых микросхемах может быть очень полезен генератор логических импульсов. В общем, это генератор прямоугольных импульсов .

Низкочастотный генератор синусоидального сигнала — очень важный прибор в лаборатории любого радиолюбителя.Возможно, такой уже есть у всех. Но все же хочу познакомить читателей журнала со своим генератором. Генератор выполнен в виде самостоятельного прибора, питающегося от электросети. Но шкала .

Простой самодельный генератор-пробник, с регулировкой выходной частоты от 100 Гц до 10000 Гц, выполнен на микросхеме К561ЛА7. Если нужно экспромтом проверить прохождение сигнала по аудиотракту многие корифеи пользуются собственным пальцем как генератором НЧ (50 Гц сетевых наводок), регулируя .

Принципиальная схема самодельного широкодиапазонного генератора синусоидального сигнала для лабораторных целей, выполнен на микросхеме МАХ038. Синусоидальный генератор является одним из важнейших приборов лаборатории радиолюбителя. Обычно делаютдва генератора, низкочастотный и высокочастотный .

Принципиальная схема простого генератора плавного диапазона на микросхеме HC4046, Частота до 50 MHz. Микросхема НС4046 (а так же аналогиMM74HC4046N, MJM74HC4046 и другие) представляет собой RC-генератор с ФАПЧ, способный генерировать стабильную частоту до 50 MHz, что позволяет сделать ГПД .

Приведена принципиальная схема низкочастотного генератора сигналов, который выполнен на ОУ КР140УД708. Низкочастотный генератор является одним из необходимейших приборов врадиолюбительской лаборатории. С его помощью можно налаживать различные усилители, снимать АЧХ, проводить эксперименты .

Для питания электронных часов, а возможно и другой аппаратуры производства США и некоторых других стран, необходимо напряжение со стабильной частотой 60 Гц При наличии кварцевого резонатора на частоту 1966 08 кГц получить его несложно (см. , например, статью В. Полякова “Преобразователь .

Предлагаемая конструкция генератора может быть использована при настройке каскадов радиоприемников, различных аналоговых и цифровых устройств. Генератор формирует низкочастотные (НЧ) и высокочастотные (ВЧ) синусоидальные и прямоугольные колебания. Диапазон ВЧ колебаний 0,15. 1,6 МГц с плавной .

Формирователь содержит RC-триггер, собранный на логических элементах 2И-НЕ, интегрирующую цепь R1, R2, С1 и инвертор на транзисторе V1. При высоком логическом уровне на входе формирователя на выходе 1 появится высокий логический уровень, а на выходе 2 — низкий. При поступлении на вход .

Делаем несложный функциональный генератор своими руками.

Каждый радиолюбитель, который изготавливает или повторяет радиоэлектронные устройства, рано или поздно сталкивается с необходимостью настройки и наладки собранных изделий.

В свою очередь, процесс настройки предполагает наличие соответствующих измерительных приборов. В наше время, безусловно, можно приобрести измерительные приборы промышленного изготовления, благо сейчас приборы стали широкодоступны.

Но, несложные приборы можно изготовить самостоятельно.

Вашему вниманию предлагается описание несложного функционального генератора, изготовленного мною много лет тому назад, который до сих пор находится в отличном работоспособном состоянии.

Функциональный генератор, это генератор колебаний, работающий в низкочастотном диапазоне (1Гц-100 кГц) и формирующий на выходе сигналы синусоидальной, прямоугольной и треугольной формы. Описание этого функционального генератора было опубликовано в журнале Радио №6 за 1992 год.

Данный генератор значительно упрощает ремонт узлов и устройств низкочастотной аппаратуры. Внешний вид изготовленного мною функционального генератора.

На переднюю панель выведены :

-переключатель диапазонов генератора;

-переключатель режима работы генератора;

-ручка установки частоты генерируемых колебаний;

-регулятор уровня выходного напряжения;

Предлагаемый функциональный генератор имеет следующие технические характеристики:

— диапазон генерируемых частот 1 Гц-100 кГц, разделен на пять поддиапазонов:

5) 10 кГц-100 кГц;

— максимальный размах сигналов прямоугольный формы -10 В;

— максимальный размах сигналов треугольной формы -6 В;

— максимальный размах сигналов синусоидальной формы -3,3 В;

Краткое описание схемы функционального генератора.

Принципиальная схема функционального генератора представлена ниже:

Задающий генератор собран на элементах DD1.1, DD1.2, DD1.3. На выходе элемента DD1.1 формируются треугольные импульсы. Прямоугольные импульсы формируются узлом на элементах DD1.2, DD1.3.

Преобразователь сигналов треугольной формы в синусоидальную собран на элементах VD1-VD6 и R10-R12.

Данный генератор обеспечивает получение «белого шума», источником которого является стабилитрон VD9. Напряжение «белого шума» усиливается до уровня 5В усилителем на элементе DD1.4.

Частота генерируемых колебаний устанавливается переменным резистором R3.

Для контроля частоты генерируемых функциональным генератором колебаний мною был применен частотомер, описание которого опубликовано в брошюре «В помощь радиолюбителю» №99. Схема частотомера была немного доработана: добавлен еще один разряд индикации и заменены люминесцентные индикаторы типа ИВ-3 на светодиодные типа АЛС314А. Частотомер размещен в одном корпусе с функциональным генератором.

Принципиальная схема частотомера, с учетом вышеизложенных доработок приведена ниже:

Конечно же, в наши дни «городить» такой частотомер нет никакой необходимости. Все гораздо проще и компактнее получается на микроконтроллерах. Схема предоставлена в ознакомительных целях.

Настало время проверить работоспособность генератора.

Форму и размах колебаний проверяем при помощи осциллографа.

Синусоидальные колебания. Синусоида чистая, частота около 1000 Гц. Параметры каналов вертикального и горизонтального отклонения указаны на фото.

Треугольные колебания также имеют правильную форму :

Прямоугольные колебания выглядят не менее достойно. Меандр ровный и четкий, без выбросов, с крутыми фронтами.

Реальные технические характеристики функционального генератора практически соответствуют заявленным в авторской статье.

Небольшое видео, демонстрирующее работу цифровой шкалы функционального генератора:

Низкочастотный функциональный генератор.

Делаем несложный функциональный генератор своими руками.

Но, несложные приборы можно изготовить самостоятельно.

На переднюю панель выведены :

-переключатель диапазонов генератора;

-переключатель режима работы генератора;

-ручка установки частоты генерируемых колебаний;

-регулятор уровня выходного напряжения;

-выключатель питания;

-гнездо выхода;

Предлагаемый функциональный генератор имеет следующие технические характеристики:

— диапазон генерируемых частот 1 Гц-100 кГц, разделен на пять поддиапазонов:

1) 1 Гц-10 Гц;

2) 10 Гц-100 Гц;

3) 100 Гц-1 кГц;

4) 1 кГц-10 кГц;

5) 10 кГц-100 кГц;

— максимальный размах сигналов прямоугольный формы -10 В;

— максимальный размах сигналов треугольной формы -6 В;

— максимальный размах сигналов синусоидальной формы -3,3 В;

Краткое описание схемы функционального генератора.

Принципиальная схема функционального генератора представлена ниже:

Преобразователь сигналов треугольной формы в синусоидальную собран на элементах VD1-VD6 и R10-R12.

Частота генерируемых колебаний устанавливается переменным резистором R3.

Принципиальная схема частотомера, с учетом вышеизложенных доработок приведена ниже:

Настало время проверить работоспособность генератора.

Форму и размах колебаний проверяем при помощи осциллографа.

Треугольные колебания также имеют правильную форму :

Небольшое видео, демонстрирующее работу цифровой шкалы функционального генератора:

От прототипа к созданию — Специалисты по схемам

Генератор функций «Сделай сам»: От прототипа к созданию — Специалисты по схемам перейти к содержанию Делиться:

14 октября 2022 г.

Хотите создать собственный генератор функций? Вы пришли в нужное место! В предыдущей статье мы рассмотрели, как сделать генератор функций на макетной плате PBB-272C с питанием. Теперь мы собираемся объяснить, как превратить прототип генератора сигналов в собственный генератор функций своими руками!

Зачем создавать генератор функций?

Помимо экономии денег (генераторы функций могут быть дорогими!), самодельный генератор функций — это отличный способ научиться превращать прототип в конечный продукт.

Вы можете уйти с большей признательностью за это важное испытательное оборудование. Но в конечном итоге вы получите совершенно новый генератор функций, который сможете использовать для тестирования своих следующих прототипов и электронных проектов!

Как построить генератор функций

В первой части этой серии «Как построить генератор функций на макетной плате с питанием от PBB-272C» мы создали прототипы и протестировали схемы для генератора функций. Если вы еще не выполнили этот шаг, мы настоятельно рекомендуем ознакомиться с этой статьей.

После завершения прототипа следующим этапом разработки является производство печатных плат (PCB). Существует несколько методов изготовления печатных плат:

Перфокарта — Самый простой способ воссоздать схему — на перфокарте. Чтобы узнать больше о том, как сделать перфорированную доску, вы можете прочитать эту статью здесь «Стиль специалистов по схемам подарков ко Дню матери»
Медная доска для травления — Еще один способ воплотить в жизнь ваш дизайн — техника травления медной доски, при которой негатив переносится на медную доску. Затем вы погрузите медную плату в химический раствор, чтобы выгравировать рисунок на медной плате. У нас есть все, чтобы начать травление вашего собственного дизайна, используя травильный бак ET20 и комплект Fab-In-A-Box.
Сторонняя служба — Наконец, самый эффективный способ изготовления печатной платы — отправить проект поставщику услуг по изготовлению печатных плат. Это обеспечит постоянное качество печатной платы. Это будет самый экономичный метод, особенно если этот предмет будет продаваться.

В этом руководстве вы узнаете, как сторонняя служба производит печатную плату. С правильным оборудованием вы можете сделать это самостоятельно!

Необходимые детали

Генератор функций Набор для пайки своими руками
Паяльная станция 75D или Station 75 Premiere
MG Chemicals 4894 Припой
MG Chemicals 8341 Флюс-паста
Набор пинцетов
Ручной осциллограф 2Д72 (для проверки)

Инструкция по пайке

Припаивание гнезда микросхемы к печатной плате.

Настройте паяльную станцию CSI Premiere 75 на температуру 300 градусов по Фаренгейту и припаяйте все мелкие компоненты, такие как резисторы, конденсаторы и т. д.

3. Затем припаяйте контакты разъема к печатной плате. Эти штырьки играют большую роль в том, какой тип сигнала и диапазон частот будет генерировать устройство.

Наконец, припаяйте разъем питания и клеммную колодку к печатной плате и завершите процесс сборки.

Как протестировать схему функционального генератора своими руками

Во-первых, подключите генератор сигналов к источнику питания 9 В 1 А и подключите пробник к нужным клеммам сигнала.

Затем с помощью ручек наберите нужную частоту и от пика к пику.

3. Кроме того, Hantek 2D72 имеет функцию автоматической настройки, позволяющую одним простым нажатием осциллографа выбрать считываемый диапазон входного сигнала.

4. Кроме того, вы также можете использовать кнопку Trigger для ручного запуска сигнала.

5. Наконец, вы можете с помощью стрелки вправо изменить базу времени.

Заключение

После того, как вы спаяли свой функциональный генератор и проверили схемы, вы готовы к работе! Последний и последний шаг: используйте генератор функций! Чтобы узнать больше об идеях для проектов в области электроники, посетите нашу страницу учебных комплектов STEM. https://www.circuitspecialists.com/stem-education-kits

Оставьте комментарий ниже или напишите нам по адресу [email protected], чтобы рассказать нам, как все прошло.

Поданный в: сделай сам, Как, Создатели, прототипирование, паяльник, паяльные жала

Делиться: Предыдущая статья 9Подарки в области электроники для мастеров, мастеров и не только Следующая статья Представляем комплект ElectroBoom X Circuit Specialists Electronics 101 Kit

Выберите первый элемент для сравнения

Выберите второй элемент для сравнения

Выберите третий элемент для сравнения

Сравнивать

Комплект генератора частоты — FG085 — KIT-11394

4.

1 из 5

На основании 34 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

1 из 1 нашел это полезным:

Увлекательная сборка, но шумный и неточный вывод

около 8 лет назад от участника #516979 проверенный покупатель

Комплект легко собирается примерно за 30-40 минут.

Прошивка DDS из комплекта, который я получил, имеет старую версию. Последняя версия — 113-08502-053, в которой исправлена ошибка с частотами менее 40 Гц (см. ссылку на страницу продукта ниже).

Как уже упоминалось Участником № 207448, выходной сигнал очень шумный при линейном напряжении и практически бесполезен для аудиоприложений.

Частота впечатляет.

И, наконец, будьте осторожны с указанной амплитудой. Я провел несколько примерных измерений на моем Rigol DS1074Z с прямоугольной волной 10 кГц:

Показано: 0,1 В — Измерено: 260 мВ пик-пик

Показано: 1,0 В — Измерено: 1,20 В пик-пик

Показано: 3,3 В — Измерено: 3,60 В пик-пик 9000 : 5.0V — Измерено: 5.4Vpp

В целом, хороший и забавный комплект, но я надеялся получить лучшую производительность для аудио амплитуды и частотных диапазонов.

2 из 2 нашел это полезным:

Идеальный и гибкий комплект

около 7 лет назад от пользователя #607642 проверенный покупатель

В этом комплекте я нашел больше, чем то, что было непосредственно представлено на странице заказа. Разработанный/производимый JYE, их веб-сайт открывает дверь для получения дополнительной информации и предоставляет путь для обновлений прошивки, нового руководства пользователя и их программного обеспечения JyeLab; что позволяет создавать собственную форму сигнала для загрузки на устройство.

Отлично подходит для обучения работе с осциллографом, тестирования и определения рабочего цикла серводвигателей или для игр, как показано в видеоролике SparkFun.

С визуальным руководством сборка прошла легко, но не для новичка. Точки пайки в порядке, поэтому рекомендуется иметь хорошие навыки пайки.

Требуется некоторое время, чтобы привыкнуть к тому, как это работает; проверка JYE на наличие более свежего руководства пользователя была тем, что мне было нужно. За кучи после этого поста SparkFun скачает на свою страницу.

Для меня, как для новичка в использовании генерируемых частот, я нашел это отличной универсальной платформой для обучения и использования в долгосрочных проектах. На рынке существуют и другие варианты, но по цене и дополнительным удовольствиям от самостоятельной сборки это идеально для меня.

Ваше волнение может быть разным!

4 из 4 нашел это полезным:

Шумный

около 8 лет назад от участника № 207448 проверенный покупатель

Хороший комплект, который легко собрать, если внимательно следовать инструкциям. Он хорошо разработан и прост в использовании.

Однако две проблемы: (a) разъем BNC на выходном кабеле слишком тугой и не подходит к выходному штекеру (!) Это не было проблемой для меня, потому что другие кабели, которые у меня были, работали хорошо, но это может быть проблемой. проблема для других и (б) выходной сигнал очень шумный и не очень подходит для многих аналоговых приложений.

3 из 3 нашли это полезным:

Большой продукт

около 8 лет назад от участника #408566 проверенный покупатель

Я купил это, чтобы помочь своему старшему сыну с проектом научной ярмарки. Нам нужно было генерировать определенные частоты для накачки в трубку Рубенса для измерения звуковых волн. В качестве бонуса я смог немного научить его работе с осциллографами, когда проверял точность генератора (который, кстати, работал безотказно). В целом, очень хороший маленький продукт, хорошо упакованный и довольно простой в сборке. Хороший проект для новичка, который хочет опробовать сборку и бросить себе вызов. Одно замечание: заземляющая ножка для выходного разъема слишком короткая, чтобы дотянуться до платы, и в инструкциях сказано отрезать ее и припаять кусок провода в качестве замены. Я решил оставить ногу и сделать пару J-образных крючков, чтобы они вставлялись и действовали как мост к доске. Я чувствовал, что это дает гораздо более прочное соединение, которое не порвется, если случится какое-либо давление.

1 из 1 нашел это полезным:

Очень хорошо !

около 8 лет назад от пользователя #631550 проверенный покупатель

Простота сборки, работает отлично!!! Возможно, белый шум можно добавить…

Хороший прототип

около 8 лет назад на заправке без насосов проверенный покупатель

Генератор функций работает (вроде как), но есть много вещей, которые надо было исправить до того, как они начали продавать такие.

У меня есть подробный обзор (с сюжетами) на https://gasstationwithoutpumps.wordpress.com/2015/07/16/fg085-function-generator-bugs/

Отличный генератор, по цене очень впечатляет.

около 8 лет назад от пользователя #695230 проверенный покупатель

Очень доволен. Я хотел бы шкаф или чехол для него. Было бы хорошо, если бы один был в наличии. Даже тот, что сделан из плотного картона, был бы очень полезен. — Я планирую сделать один из картона и скотча. Положите кусок металла для веса, и он будет намного удобнее и полезнее, во всяком случае для меня.

Мощная прекрасная штука по разумной цене

около 7 лет назад от пользователя #731108 проверенный покупатель

Легкий в сборке из хороших рук, этот блок состоит из качественных деталей. Все подошло, все заработало с первого раза. Очень универсальный, много функций. Довольно быстро научиться получать доступ к различным функциям и параметрам. Цена ХОРОШАЯ.

хороший, недорогой… очень доволен

около 7 лет назад от участника #748019 проверенный покупатель

Сборка комплекта заняла около часа… я работал медленно, чтобы все совпадало с лицевыми панелями при окончательной сборке, что и было сделано. Сначала при включении питания отображался экран конфигурации «f/t step ________», а не правильный экран-заставка jyetech… после нескольких перезагрузок/сбросов питания он просто начал работать правильно и продолжает работать, так что все хорошо, что хорошо кончается, наверное. ..

Отличный маленький комплект

около 7 лет назад от Patrick3coffee проверенный покупатель

Во всяком случае, пайка привела меня к осознанию того, насколько хромым был мой паяльник и как сильно я нуждался в новом. Но на самом деле это было еще не все.

Интерфейс немного странный, но простой в использовании, если прочитать инструкцию. Поворотный энкодер немного медленно реагирует, так что наберитесь терпения.

Есть 4 режима: — Одна частота — Развертка диапазона частот — Одно положение сервопривода — Работа сервопривода (развертка диапазона рабочих циклов)

Еще одна интересная особенность — формы волны. Он поставляется с синусоидой, квадратом, треугольником, пандусом (в обоих направлениях), лестницей (в обоих направлениях) и определяется пользователем. Ага. Вы можете определить свою собственную форму волны и загрузить ее через порт USB. Я не делал этого во время этого обзора, но у JYE Tech есть хорошая документация на их веб-сайте и форуме.

Хотя это устройство не является полностью открытым исходным кодом, на их веб-сайте доступна схема.

После сборки я подключил его к колонке, чтобы продемонстрировать своей семье. Я настоятельно рекомендую подключать к нему активный сабвуфер. (начните с 200 мВ и увеличивайте)

Хорошая маленькая единица.

около 7 лет назад от участника #762024 проверенный покупатель

Хороший маленький функциональный генератор. Работает хорошо. Micro имеет тенденцию зависать время от времени. Хорошая чистая волна. Инструкции по размещению кнопочных переключателей должны быть объяснены лучше.

0 из 2 нашел это полезным:

Ужасный опыт

около 7 лет назад от участника #784363 проверенный покупатель

Я получил это устройство в разобранном состоянии….при заказе это нигде не упоминалось. посоветуйте вернуть обратно.

Отличный

около 7 лет назад от мсорола проверенный покупатель

Легко собирается, но инструкции по применению могли бы быть немного понятнее. Я использую его, чтобы управлять трубкой Рубена и пластинами Хладни на уроке физики. Прекрасно работает!

Универсальный и полезный

около 7 лет назад от участника № 649607 проверенный покупатель

Создание второго было проще, потому что к тому времени я знал, насколько важны инструкции на боковой панели и насколько важно держать эти маленькие переключатели прямо. Также знал, как обращаться с коаксиальным заземлением. Адаптер переменного тока был плохим, но я использовал его из моего первого комплекта для устранения неполадок, и Sparkfun прислал мне замену. После того, как я все это запустил, все заработало хорошо, хотя ручка регулировки частоты иногда увеличивалась в неправильном направлении на один шаг (такая же проблема с обоими устройствами). Несмотря на все это, мне все еще нравится этот генератор функций.

Веселый комплект!

около 7 лет назад от пользователя #811138 проверенный покупатель

Навевает воспоминания о создании проектов Heathkit. Дети — спросите у дедушки

Отличный недорогой тестовый генератор

около 7 лет назад от участника № 210523 проверенный покупатель

Используется для проверки значений полосового фильтра и пробных фильтров треугольной формы для схем синтеза музыки. Легко собирается и тестируется. Инструкции по настройке параметров лестницы могли бы быть более понятными.

Хороший маленький комплект

около 7 лет назад от пользователя #833436 проверенный покупатель

Простота сборки, хотя проект не для новичков в работе с паяльником. Инструкции требуют пристального внимания, так как некоторая информация не соответствует пронумерованным шагам. Перед началом обязательно прочитайте инструкцию сверху вниз и слева направо.

С оперативной точки зрения это отличный маленький генератор сигналов. Я был бы не против иметь еще парочку таких.

Универсальное устройство по разумной цене.

около 7 лет назад от пользователя #407087 проверенный покупатель

К сожалению, первый блок не работал, возвращен для анализа Крисом из технического отдела, который определил, что это была редкая неисправная плата. Последующая замена блока работает отлично и доставляет удовольствие от экспериментов. Спасибо.

Хороший проект комплекта и полезный генератор низкочастотных сигналов

около 6 лет назад от участника #870424 проверенный покупатель

Очень недорого для своих возможностей. У меня был только один сбой во время сборки — я установил кнопочный переключатель задом наперед — думаю, я потратил половину времени на сборку, чтобы вытащить его оттуда и правильно настроить. После сборки он работает точно так, как рекламируется. Очень приятно, что все устройства поверхностного монтажа уже смонтированы. Но вы должны выделить несколько часов, чтобы собрать все сквозные компоненты, потому что есть куча этих кнопок, каждая с шестью паяными соединениями. И не вставляйте ни одну из кнопок задом наперёд!

Ничего страшного

около 6 лет назад от пользователя #734753 проверенный покупатель

ЖК-дисплей очень тусклый, что затрудняет чтение цифр/информации в хорошо освещенной комнате.

Инструкции, прилагаемые к набору, схематичны, а некоторая важная информация свернута или отсутствует. К счастью, это был не первый комплект, который я когда-либо собирал, и он мог справиться с недостающими шагами.

Требуется очень хорошая техника пайки. Определенно не набор для начинающих паять.

Примечания по строительству

около 6 лет назад от участника № 924822 проверенный покупатель

Набор легко собрать, а функциональность отличная.

В предыдущих постах упоминался заключительный этап пайки, включающий в себя обрезку кольца и добавление провода к разъему BNC. Я не защелкнул кольцо и погнул кольцо. Он только что добрался до печатной платы. Он находится на одном уровне с печатной платой, что не идеально, но я подумал, что это будет прочнее, так как деталь находится так близко к краю. Рекомендуемый в инструкции тонкий провод мог оторваться из-за открытого корпуса. Сверху наношу дополнительную каплю припоя.

У меня несколько переключателей были немного смещены, потому что моя пайка была не совсем ровной. Когда я надел лицевую панель, я обнаружил, что колпачки клавиш не защелкиваются. Итак, я отцентрировал переключатели, ткнув их снизу маленькой отверткой, и смог надеть колпачки.

Прекрасно работает

около 6 лет назад от участника #149561 проверенный покупатель

Была только одна проблема с функцией прямоугольной волны, я отправил электронное письмо поставщику, и они быстро ответили мне, что я установил процентную функцию на 100%, поэтому на дисплее была прямая линия. Установите его на 50% и получите отличную прямоугольную волну.

Отличный маленький аппарат

около 6 лет назад от участника № 519407 проверенный покупатель

Сборка доставляла удовольствие, и он отлично работает. Я бы порекомендовал его всем своим друзьям-хамам.

Комплект хорошего качества — отлично работает.

около 5 лет назад от участника № 386694 проверенный покупатель

Мне удалось быстро собрать комплект и все заработало с первого раза. Устройство работает так, как рекламируется, и является отличным дополнением к моему испытательному/экспериментальному стенду.

Отличный инструмент!

около 5 лет назад от пользователя № 1412563 проверенный покупатель

Очень хорошая сборка! Идеально подходит для тех приложений, где вам не нужно более 1 МГц. Очень прост в использовании! Было бы неплохо продать корпус или, если у вас есть 3D-принтер, это ваш следующий проект!

около 4 лет назад от пользователя #1462716 проверенный покупатель

Очень прост в эксплуатации в КРАСИВОМ маленьком корпусе.

Генератор частоты

около 4 лет назад от пользователя № 766030 проверенный покупатель

Простота сборки, но неустойчивая работа. Клавиши не всегда работают, и инструкции должны быть более полными, не уверен, что на самом деле делают некоторые клавиши. Осциллограммы выглядят хорошо (когда я могу их получить). Было бы действительно здорово, если бы я мог заставить его работать последовательно. Лен Спина

Работает как положено

около 4 лет назад от участника № 99704 проверенный покупатель

На печатной плате моего комплекта отсутствовал SMD-диод, из-за чего поворотный переключатель не работал. Ничего страшного, в итоге я припаял 1N4148, который у меня завалялся. В остальном это хороший комплект в этой ценовой категории.

Отлично работает, хороший проект, но следите за техникой пайки!

около 2 лет назад от пользователя № 1606353 проверенный покупатель

Работает, как и ожидалось, и, поскольку вы припаиваете только «сквозные» детали, это легко сделать. Однако, когда я сделал свой в конце, он не работал правильно. Я посмотрел в Интернете, и один комментарий был о том, чтобы внимательно посмотреть на паяные соединения кнопок. Да, это была и моя проблема. Они расположены близко друг к другу, и вам нужно убедиться, что нет «нити», замыкающей его. Как только я очистил свою работу, она работает, как и ожидалось. На сегодняшний день я использовал только возможности сигналов. Я купил бы это снова, если бы это было необходимо, и другие наборы, подобные этому.

Очень полезная и базовая часть стендового испытательного оборудования

около 5 месяцев назад от участника № 369275 проверенный покупатель

Все функции и возможности на нем работают нормально. Отлично подходит для тестирования реакции всего, от трансформаторов до транзисторов. Недостатки заключались в том, что 2 маленькие белые пластиковые кнопки, которые прикрепляются к цифровым кнопочным переключателям, не имели достаточного трения, чтобы прилипнуть к переключателю. Мне пришлось использовать клей Элмерс, чтобы приклеить их к выключателю.

Отличный маленький ФГ!

около 8 лет назад от участника № 649641 проверенный покупатель

Комплект был прост в сборке и отлично работал с самого начала. Частоты и формы волны чистые и точные. Хотелось бы увидеть, как он работает на нескольких МГц. Это хорошая покупка.

0 из 1 нашел это полезным:

Весело собирать, но..

около 8 лет назад от участника #680838 проверенный покупатель

Этот набор было весело собирать, но некоторые предметы привели меня к этому рейтингу. В шаге 10b сказано отрезать крыло от пружинной шайбы, припаять металлический провод и согнуть по форме. Без проблем. Но, несмотря на то, что в списке запчастей указан металлический поводок, в моем комплекте его не было! Ничего страшного, я сделал один. Затем, после завершения сборки, я включил устройство, и, как упоминалось в инструкции по первому включению, экран оставался пустым. Следуя инструкциям, я перевернул устройство и попытался отрегулировать горшок триммера. Ничего, на самом деле он сломался! Теперь у меня вечный пустой экран. Возможно, я поиграюсь и попробую поменять горшок.

Отличный инструмент, интересно строить

около 8 лет назад от участника № 683854 проверенный покупатель

Мне понадобился генератор сигналов для хобби-проекта по робототехнике, но я не мог оправдать выкладывание сотен на то, что я не буду использовать очень часто. Нашла этот небольшой набор и решила попробовать. Он превзошел все мои ожидания! Сам набор очень хорошо разработан и его интересно собирать. В субботу утром на сборку ушло около двух часов. Включил и все отлично работает! Повесил на него прицел и поигрался с множеством настроек, а затем использовал его для настройки схемы операционного усилителя на моем роботе. Работал безупречно. Я также не начал царапать поверхность его возможностей. Единственное, что я добавил, чего не было в комплекте, так это несколько силиконовых ножек, чтобы он хорошо держался на моем рабочем столе (несколько долларов в Home Depot). Я уже порекомендовал это устройство другу, который зарабатывает на жизнь сборкой схем. Он был в равной степени впечатлен и заказал один для себя.

0 из 3 нашел это полезным:

Обзор комплекта частоты и комплекта прицела

около 8 лет назад от пользователя #687841 проверенный покупатель

Я был в отпуске, и у меня был приступ с ригидностью затылочных мышц, чувствовал себя не очень хорошо, вроде все в порядке, должен начаться после 4 июля, так как все уляжется, спасибо за вопрос, я дам вам знать, когда Я закончил эти два проекта для моего изобретения.
