Как сделать ночное видение. Очки ночного видения своими руками. Демонтируем инфракрасный фильтр

Современный мир благосклонно относится к тем выживальщикам, кто хочет мастерить своими руками. Разве в древности кто то мог подумать о том, что бы сделать арбалет своими руками ? Нет! Этим занимались специально обученные люди, которые, вдобавок, хранили секреты изготовления от посторонних.

Еще недавно прибор ночного видения относился к спецсредствам и был недоступен обычному гражданину, а сегодня его может собрать даже подросток из практически готовых блоков.

Итак, приступим к изготовлению прибора ночного видения своими руками.

Первое, что необходимо – это экран для наблюдения. Его проще всего взять готовый от старой видеокамеры.

Сегодня не проблема приобрести за небольшие деньги старую видеокамеру, у которой не работает механизм или проблема с камерой видеозаписи, но зато работает видоискатель.

Подойдет любой видоискатель, цветной или черно-белый не имеет разницы, так как любые камеры при недостатке освещенности работают только в ч/б режиме.

Конечно, самодельный прибор ночного видения к искусству выживания относится весьма отдаленно. В тайге, он конечно, может помочь в ночной охоте, но не думаю, что при выживании вы будете активных охоту, основное оружие выживальщика для охоты это самодельные ловушки и капканы , времени много не отнимают, ловят добычу сами.

Но, для городских выживальщиков, которые постоянно носят с собой НАЗ , фонарики и ножи для выживания - самодельный прибор ночного видения придется в тему.

Вот, к примеру, объяснение: застряли в метро – достали прибор ночного видения и спокойно с ним вышли не спотыкаясь в темноте. С ним можно ходить по темным улицам не привлекая к себе внимания ярким пучком света, который дает обычный фонарик. Ну и просто ради интереса – разве не круто иметь в комплекте самодельный прибор ночного видения?

Однако, вернемся к изготовлению прибора ночного видения своими руками.

Кроме видоискателя потребуется камера. Идущая в комплекте с видеокамерой не подходит, нужна с возможностями ночного видения работающая при освещенности 0. 01LUX или меньше. Камеру можно купить в магазине систем наблюдений или .

Фактически вам надо соединить два провода – видеовыход и общий от камеры с видеовходом и общим на видоискателе.

Дополнительными возможностями может стать ИК подсветка, для этого достаточно подключить 4-6 инфракрасных излучателя, например SFh5550. Излучатели можно купить в магазине радиотоваров или в Чип и Дипе. В Москве имеет смысл съездить на Митинский радиорынок, там цены раз в 10 меньше чем в Чип и Дипе.

Общая схема подключения камеры, видоискателя и Ик подсветки такова:

Как видите – ничего сложного и минимум пайки! Только обратите внимание на то, что бы камера и видоискатель работали на одном напряжении. Обычно используется 5 или 12 Вольт.

Остается только вставить самодельный прибор ночного виденья в корпус и подключить питание.

Так же интересно.

Устройство, позволяющее эффективно вести наблюдение в условиях, когда света нет совсем или его недостаточно для построения изображения невооруженным глазом. Подобные условия могут наблюдаться как на открытой местности (безлунная облачная ночь), так и в помещении (подвальное помещение без окон и электрического освещения, чердак и т.д.)

Современные ПНВ в основном используют два принципа действия:

  • Пассивные . Улавливают немногочисленные кванты видимого света, многократно усиливают их электронно-оптическим преобразователем (ЭОП) и создают видимое изображение. Такие приборы не освещают цель никаким излучением, поэтому факт наблюдения не может быть обнаружен. Главный недостаток подобной конструкции - полная бесполезность в темноте.
  • Активные . Подсвечивают цель излучением, относящимся к той части спектра, которую не видит человеческий глаз. Чаще всего в такой роли выступает инфракрасное излучение. В качестве устройства подсветки может выступать инфракрасный прожектор, светодиод или лазер. Прибор с инфракрасной подсветкой может работать даже в условиях полного отсутствия естественного освещения. Однако поток инфракрасного излучения (хоть он и не видим невооруженным человеческим глазом) может быть обнаружен при помощи другого ПНВ, и факт наблюдения будет обнаружен.

Многие устройства комбинируют оба принципа, выступая при наличии хоть какого-то естественного излучения в качестве пассивных приборов, а при полном отсутствии света переходя на инфракрасную подсветку.

Воплотить в жизнь самодельную конструкцию проще на активном принципе, поэтому дальше мы будем говорить именно о таких приборах.

Как подсветить цель инфракрасным лучом?

Здесь также существуют две основные схемы. Первая предполагает, что для подсвечивания применяют лазер или светодиод, которые пускают инфракрасный свет с невидимой обычному глазу длиной волны. Лазер генерирует очень узкий луч, кроме того, такой работает в режиме коротких импульсов, что делает подсветку заметно менее обнаружимой.

Такие схемы довольно компактны, но подсвечивают местность лишь в пределах довольно узкого конуса. Обзор у подобной схемы невелик, поэтому обнаруживать цели на фоне пейзажа будет сложнее. Подходят такие устройства лучше для отслеживания тех целей, которые уже удалось обнаружить.

Гораздо более широкого поля зрения можно добиться, если взять для подсвечивания целей инфракрасный прожектор. У этого устройства лампа помещена в конус рефлектора, а апертуру конуса закрывает линза из материала, отсекающего все волны, кроме инфракрасного излучения. Такой прожектор освещает окрестности широким конусом, поэтому создается достаточное поле зрения. Дальность, на которой можно заметить цель и различить ее на фоне пейзажа, зависит от мощности лампы и может доходить до полукилометра у лучших заводских образцов.


Как преобразовать инфракрасный луч в видимый свет или увидеть невидимое?

После того, как мы создали область инфракрасного освещения, возникает вопрос: как обнаружить отразившиеся от цели ИК лучи, если мы не видим их глазами? Для этого понадобится устройство

Как сделать прибор ночного видения из старого фотоаппарата

Зрение человека – изумительная вещь. Глаза именуют отражением души. Вот чего людям на самом деле не дано, так это ориентироваться в темноте, но для этого есть техника, именуемая устройством ночного видения.

Возможности этих приспособлений используются и в обычных камерах. При этом некоторые способны различать объекты в инфракрасном свете. В данной статье рассмотрен способ создание ПНВ из старой камеры.

Принцип действия и элементы для самодельного прибора ночного видения

Основой данного ПНВ есть фотоаппарат, именуемый «мыльницей». Электроника не терпит серьезных изменений, так как ЖК экран дает возможность отображать изображение в даваемое устройством. Настроив шумовосприятие объектива и увеличив восприимчивость к ИК-диапазону, получаем возможности камеры, улавливать предметы в близком инфракрасном диапазоне. Также похожее устройство применимо и в качестве тепловизора, различая температуру предметов.

Материалы:

  • фотоаппарат;
  • ИК — светодиоды;
  • радиаторы для охлаждения диодов;
  • контролер напряжения;
  • кнопка;
  • батарейка АА на 1,5 В две штуки;
  • проводники, изолятор.

Инструменты:

  • паяльник;
  • отвертка с набором головок;
  • канцелярский нож;
  • пистолет для подачи горячего клея;
  • пинцет.

Изготовление ПНВ

Данный эксперимент проводился на модели фотоаппарата Samsung S1030. Это простой аппарат со светочувствительностью 50 — 1600 ISO, разрешением 3700 на 2500, оборудованная ЖК монитором.

Снимаем инфракрасный индикатор

Откручиваем все найденные винты сзади фотоаппарата. Это просто выполнить отверткой. Сделать это нужно внимательно, не навредив затвору и клипсу,  также, не отключив шлейфы.

Демонтируем ЖК-дисплей, аккуратно отсоединяем от держателя, который затем также удаляем. Освобождаем передающие шлейфы ЖК-дисплея. Плата контроля передачи должна высвободить фронтальную крышку, которую можно отсоединить теперь.

Получив выход на конденсатор для зарядки вспышки, нужно также ему отключить питание, допустим, резистором или тестером.

Отпаяв питание, демонтируем плату контроля фотоаппаратом, оставляя только оптику и матрицу. Именно она нас и интересует.

Откручиваем матрицу с сенсором, удерживающим изображение. В данном фотоаппарате фильтром является небольшое стеклышко, обрамленное в полимер. Его снимаем бережно пинцетом, не нарушив сенсор.

Чтобы не нарушить автофокусировку, устанавливается аналогичный по размеру прозрачный элемент. Допустим защитная пленка для дисплея смартфона.

Монтируем все узлы в обратной последовательности, проверяем функционирование фотоаппарата.

Устанавливаем подсветку

На радиаторах охлаждения располагаем светодиоды и подходящие контакты. Подключаем контролер напряжения к питанию, и налаживаем его параметры.

Светодиоды обрабатываем теплопроводящей эмульсией, а затем припаиваем к соответствующим контактам.

Кнопку устанавливаем на верхней части, при помощи ножа проделывая под нее проем. Фиксировать лучше на горячий клей. Светодиоды располагаем на передней панели аппарата для подсвечивания объектива. Соединяя их последовательно, выводы подсоединяем к понижающему модулю.

От контролирующей платы контакты, отвечающие за питания, выводим через кнопку к микроконтролеру напряжения.

Монтаж устройства

Собираем устройство в обратной последовательности

Самодельный ПНВ готов! Дальность прибора напрямую зависит от чувствительности сенсора, и мощи ИК-светодиодов. Это значение будет ниже от того, что предоставляют фабричные ПНВ.

Прибор ночного видения своими руками из бинокля. Очки ночного видения своими руками. Что понадобится для изготовления своими руками


В этой статье я расскажу как сделать простые очки ночного видения. Конечно они не будут супер мощными как настоящие, но добраться в темноте до нужного места в комнате будет не так сложно. Все необходимые детали могут найтись у вас дома, можно заказать их у Китайце, а можно просто прочитать данную статью для общего развития.

В конструкции очков присутствует экшен камера, по сути это одна из основных частей, поэтому в дневное время их можно использовать в качестве камеры от первого лица и снимать интересные ролики.

Так же понадобится инфракрасный фонарик с световой волной 850 nm, так как именно такой свет лучше всего воспринимает камера, но можно попробовать заменить его на инфракрасные светодиоды с похожими характеристиками, если такие вдруг окажутся в наличии. Использовать фонарь удобно тем, что не нужно делать отдельный бокс для питания и крепить его намного проще.

Если включить фонарь и посмотреть на диод через камеру то можно наблюдать сиреневое свечение, это и есть инфракрасные свет. Человеческим глазом его не видно, а вот через камеру пожалуйста!

Но не все камеры одинокого хорошо воспринимают такое излучения, поэтому автор использовал именно экшен камеру, так как она лучше других справилась с поставленной задачей, к тому же такая камера имеет множество настроек, которые помогут улучшить восприятие излучения.

Еще нам понадобятся линзы для очков виртуальной реальности, которые были куплены автором на Алиэкспресс, они нужны для фокусировки глаза на экране камеры, так как человечески глаз не способен сфокусироваться на объекты находящиеся прямо перед собой на минимальном расстоянии.

Для фиксации линзы нужно собрать каркас. Авто использовал для этой цели тёмную пластиковую бутылку от напитка.

Линза точно подходит по диаметру горлышка, остаётся только её там зафиксировать.

Для этого ни чего клеить не надо, нужно просто вырезать при помощи лезвия или ножа, среднюю часть пробки от той же бутылке.

Затем помещаем в неё линзу и закручиваем на бутылку. Такое ощущение что линзу специ

Вскрытие ЭОП поколения 2+ (ремонт ПНВ-10Т)

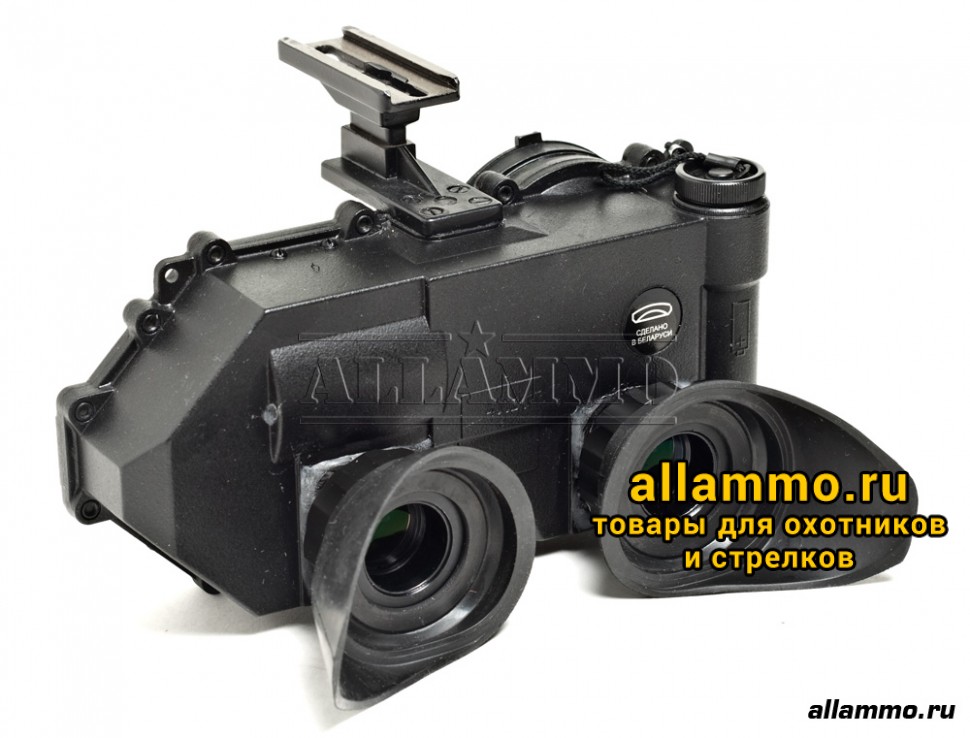

"Сокамерник" по увлечению притащил оживить псевдобинокуляры ПНВ-10Т - то включаются, то нет.

В общем, пришлось внутрь лезть и глядеть чего там и как. В общем, вот отчёт вскрытия с мыслями и фото.

Внешность.

Как обычно, фотографии догадался делать уже в процессе, поэтому некоторые фото будут сделаны без сборки в оригинальное состояние. Может после сборки поменяю. Ну и лень было ставить свет и штатив с зеркалкой (все равно у меня макрообъектива нет), поэтому снимки мыльницей.

Вот, например, вид снаружи. Крепление на подвес откручено от корпуса, да и болты лень вкручивать было.


Батарейный отсек (2 батареи АА, то есть питание 2.4-3.2В) открывается откручиванием крышки.  Над крышкой - патрон осушителя (силикагель) с окошечком. С другой стороны расположен переключатель режимов на три положения - выключено/ПНВ/ПНВ+подсветка.

Подсветка. Простой ИК светодиод. Тут же видно и крутилку межзрачкового расстояния окуляров за ним и непонятные болтики в верхней части ПНВ с маховиками.Ну и вид со стороны окуляров. Видно, что сами окуляры спрятаны за стеклом и регулируются они упомянутой уже крутилкой.

Объектив. Снабжен крышечкой от засветки с отверстием для тестирования ПНВ при дневном свете. Крышечка на резьбе.

Объективная система фиксируется в корпусе контрболтом:Регулировки у объективной системой две - весь блок вращается, при этом изменяется расстояние от окурярной группы до ЭОПа (настройка под зрение), либо вращается только объектив (настройка дальности или, если хотите, фокуса).

В общем, ничего особо странного или страшного. Прибор как прибор.


Внутреннее устройство ПНВ.

Внутри всё безумно просто. После раскручивания винтов получаем две части:  окулярная система и ответная ей часть с электроникой и объективом (ЭОП на фото отсутствует).

В ответной части можно углядеть отдельный от общего объема батарейный отсек, выключателем работает галетный переключатель, задействовано 2 направления и три положения - выключено, включен только ПНВ, ПНВ+подсветка.

Подсветка - шедевр простоты - состоит из токозадающего (точнее тут даже токоограничительного) резистора и ИК светодиода (наверняка с длиной волны 808нМ, так как видно его очень хорошо). ПНВ припаян черным (минусовым) проводом к нижнему (по фото) контакту светодиода (туда еще черный и синий провода приходят), то есть соединен с корпусом. Красный (плюсовой) - к галетнику.

ЭОП и блок его питания высоким напряжением выполнен моноблоком. Поколение 2+, все дела, крутотень. Зовут это чудо ЭПМ-221Г-00-11А.
Фотографий в первозданном виде не сохранилось.

Перовое подозрение пало на выключатель. Открыл, проверил - вроде работает как положено. Перепаял блок ЭОП на другие контакты выключателя - вроде работает. Но на другой день уже опять не работает. Да и перекинутый на другие контакты светодиод подсветки исправно светит. Ну и когда ЭОП включается, он работает достаточно продолжительное время - погулять с ним по двору ночью я успел.

Второе подозрение было на то, что внутри завелась влага. Были разобраны, осмотрены, отпаян и выкручен блок ЭОП, завернут в марлю и на месяц похоронен в силикагеле, мешок с которым провел это время на батарее. Не помогло.

Так как терять по сути уже было нечего, было принято решение безжалостно разобрать сам блок ЭОПа с целью найти где там завелась беда. Самое неприятное, что мысль фотографически задокументировать весь процесс пришла уже после расколбашивания, поэтому фоток будет мало.

Алгоритм вскрытия (аутопсии).

Шаг 1 - раскручиваем ПНВ. Как бы проблем там не предвидится, надо только открутить все болты, соединяющие переднюю и заднюю части (начать можно с детали крепления к подвесу, она сверху прикручена, на длинных болтах), после чего часть с окулярами откладываем в сторону.

Шаг 2 - отпаиваем провода ЭОПа.

Шаг 3 - откручиваем резьбовую "шайбу", которой ЭОП держится в блоке объектива. Объектив надо выкрутить из корпуса по максимуму, во вкрученном состоянии ЭОП не извлекается из трубы. На фото не очень правильно всё, так как в процессе сушки владелец пролюбил проставочку, отодвигающую ЭОП от объектива. Потом подберу туда что-нибудь подходящее.

Шаг 4 (опциональный) - на этом шаге желающие могут помолиться Летающему Макаронному Монстру или другому сверъестественному (или не очень) существу.

Шаг 5 - аккуратно поддеваем шайбочку с отверстиями для регулировок по всему периметру. Начинал я в районе выводов и шел по кругу. За два-три оборота она откреивается от компаунда внутри и снимается. Первый оборот я делал поддевая края скальпелем, остальные - зубоврачебной лопаткой для размешивания всяких клеёв и шпатлёвок. Под ней находится текстолитовая шайба - "несущая конструкция" блока.

Шаг 6 -  так как извлечь залитое и проклеенное чудовище из пластикового корпуса не представляется возможным, то "чистим" ЭОП как луковицу от внешнего корпуса. Там тонюсенький пластик - отламывается и лопается элементарно. В крайнем случае можно чуть-чуть "наметить" его снаружи скальпелем. В результате наших варварских действий остаётся нижняя плоскость корпуса и рядышком получается горстка "очисток" корпуса. Нижнюю крышку тоже снимаем, при желании.

Шаг 7 - отковыривание компаунда. Весь блок напрочь залит белым резиноподобным компаундом, а потом на другой серый компаунд вклеен в пластиковый корпус. Часть белого компаунда посредством подручных зубоврачебных и не очень инструментов был частично выкрошен. Работа очень муторная и напряженная, так как надо делать это очень аккуратно, если оборвать выводы - проще пареной репы. А уж если порвать неудачно вывод трансформатора, то восстановить это дело будет весьма сложно.

Вот результаты трудов (некоторые лепестки случайно смахнул со стола, поэтому их нет на фото):

Особенности устройства.

Передняя и задняя плоскости тоже снимаются. Хотя делать это строго необязательно. Они приклеены на тот же компаунд.

После снятия под ними обнаруживаются шайбы из текстолита. Нижняя (которая к объективу ближе, тёмная) лежит на приличном слое компаунда, его не обдирали.


Возле выводов питания расположены 3 потенциометра регулировки. Вокруг них особенно не ковыряли, так как там наверняка выводы в компаунде. Да и явно дело не в них.

Если продолжать вращение, то видно всю полноту картины:


Обратите внимание: с обратной от выводов стороны расположены выводы ЭОПа, там надо быть аккуратным - к ЭОПу подходит аж 4 провода.

Расковыривание обнаружило 2 преобразования питания. Один из которых высоковольтный (подержался за работающий, очень неприятно, но малая емкость конденсаторов в преобразователе спасает). В его преобразователе 16 ступеней - 16 SMD конденсаторов размера 0805 и аж 48 диодов в корпусе 0603.

Второй преобразователь не такой злобный по напряжению (гораздо меньше ступеней), но там аж 3 провода к ЭОПу уходят. Особо ковырять не стали, так как поведение было похоже именно на косяки с высоким напряжением.

Что сделано.

В процессе открытия был обнаружен обрыв вывода трансформатора высокого напряжения у платы. То ли при выкрашивании компаунда оторвался, то ли были там какие-то предпосылки к этому, но в любом случае припаяли на соответствующую площадку платы.

После долгого изучения элементов конструкции, ремонта паек и разведения проводов питания ЭОПа в стороны друг от друга ЭОП завёлся. Теперь осталось собрать всё взад, залив парафином и каким-нибудь силиконовым герметиком (где добыть нормальный компаунд для таких дел в наших краях - не представляю).

Надеюсь, данный отчёт поможет кому-нибуь оживить какой-нибудь выделывающийся прибор ночного видения. Ну, или просто для общего развития.

UPD: Вставил картинки заново, очень уж анально с этим делом в ЖЖ - при перемещении картинок по тексту теряется ссылка на полноразмер. В общем, исправил, полноразмеры (1000 пикселей по длинной стороне) доступны по клику.

очки ночного видения своими руками

Как сделать прибор ночного видения своими руками / Научные Нубы 2.0

LizzzTV
28-03-2019

Очки Ночного Видения ПНВ Своими Руками

Alpha Mods
19-07-2017

🔥 ПРИБОР НОЧНОГО ВИДЕНИЯ своими руками

Огненное ТВ
29-09-2017

Самодельный Прибор Ночного видения из Старого Телефона. ПНВ. своими руками

Полевой Сторож
22-01-2018

САМЫЙ ДЕШЕВЫЙ ПРИБОР НОЧНОГО ВИДЕНИЯ СВОИМИ РУКАМИ. КАК СДЕЛАТЬ? ПНВ, ВИЖУ В ТЕМНОТЕ. ОХОТА

ActionLab
22-04-2017

Прибор ночного видения сделать просто

Хорошая Идея
11-01-2020

Прибор ночного видения своими руками

kapsula 86
03-01-2019

ОЧКИ НОЧНОГО ВИДЕНИЯ из Китая

Недообзор
03-06-2016

Прибор ночного виденья(ПНВ) своими руками

MrProblemka
25-09-2017

Прибор ночного видения для охоты своими руками!

ВЗРОСЛЫЕ ИГРУШКИ
17-11-2018

Своими руками ПРибор ночного видения из старого телефона. Самодельный ПНВ.

Полевой Сторож
24-02-2019

Самодельный Прибор Ночного видения из Старого Фотоаппарата. ПНВ. своими руками

Полевой Сторож
02-01-2018

🌛Прибор Ночного Видения Из Очков FPV и Камеры Своими Руками

Alpha Mods
07-06-2019

Бюджетный ПНВ NVG-500 из COD MW2 | Реально работающий Прибор Ночного Видения

Andrew Zabel
06-08-2016

Прибор ночного видения своими руками - ПНВ за копейки! - Sergey Deripas

Sergey Deripas
06-05-2020

Прибор ночного видения, своими руками. Сделай сам не покупай.

Прошивки контролеров
02-09-2017

большой прибор ночного видения своими руками

подземная мастерская
02-01-2016

ПРИБОР НОЧНОГО ВИДЕНИЯ без ИК подсветки своими руками

自学成才EdutainmenT
07-04-2020

Самодельный ПНВ (Прибор Ночного Видения).

DENNAS
01-11-2020

Прибор ночного видения из мобильного телефона

NonBony
11-04-2016

Прибор ночного видения своими руками Part 5

Делай Вcё Сам * Do It Yourself*
16-02-2016

Самодельный Прибор ночного видения из СТАРОЙ Видеокамеры. ПНВ Своими руками

Полевой Сторож
13-11-2017

Как работает прибор ночного видения

Это Интересно
07-09-2015

Элементарно - Прибор ночного видения

Андрей Скворцов
24-02-2012

Прибор ночного видения из старого фотоаппарата - Гаджеты. Технологии. Интернет

Человеческое зрение – удивительная вещь. Глаза называют зеркалом души и могучим орудием, которым нас наделила природа. Вот чего нам действительно не дано, так это видеть в темноте, в отличие от технических устройств, именуемых ПНВ или приборы ночного видения.
Еще недавно мы слышали о них, как о спецсредствах для военных, которые используют их для скрытого наблюдения и ведения боевых действий в темноте. Возможности таких устройств применяются и в современных обычных камерах. При этом одни из них способны различать предметы в инфракрасном спектре, а другие нет. Сегодня мы покажем, как сделать прибор ночного видения из обычного цифрового фотоаппарата. Итак, приступим!

Принцип работы и ресурсы для самодельного ПНВ


За основу нашего ПНВ взят цифровой фотоаппарат, прозванный в народе «мыльницей». Электронная начинка сохраняется, поскольку через ЖК экран он способен передавать изображение в режиме реального времени. Изменив фильтрацию объектива и повысив у фотоаппарата чувствительность к ИК-диапазону, а также снабдив корпус камеры инфракрасной подсветкой, открываем новые возможности цифровой камеры, способной улавливать объекты в ближнем инфракрасном диапазоне. Также подобное устройство может быть использовано и как тепловизор, различая нагреты предметы, например, оставленный без присмотра утюг, электроплиту или чайник.
Материалы:

  • Цифровой фотоаппарат;
  • Инфракрасные светодиоды;
  • Охлаждающие радиаторы для светодиодов;
  • Понижающий преобразователь напряжения;
  • Кнопка – выключатель;
  • Батарея пальчиковая АА на 1,5 В – 2 шт;
  • Проводая, изолента.


Инструменты:

  • Паяльник;
  • Отвертка со сменными насадками;
  • Малярный нож;
  • Пистолет для горячего клея;
  • Пинцет.

Изготавливаем прибор ночного видения (ПНВ)


Для данного эксперимента автор приобрел рабочий цифровой фотоаппарат Samsung S1030. Это обычная мыльница с чувствительностью 50 - 1600 ISO, максимальным разрешением 3648 x 2736, оснащенная ЖК экраном 2.70 дюйма на задней панели.

Демонтируем инфракрасный фильтр


Раскручиваем все видимые винты со стороны задней крышки фотоаппарата. Это несложно сделать отверткой, проследив, чтобы ничто не мешало ее демонтажу. Сделать это нужно максимально аккуратно, не повредив пластиковых затворов и клипс, а также не выдернув шлейфы электронной начинки.


Отмыкаем ЖК-экран, бережно снимая его с рамки держателя, которую затем также демонтируем. Шлейфы от ЖК экрана и управления фотоаппаратом освобождаем из разъемов. Плата управления выводом информации должна освободить переднюю крышку, которую теперь можно отстегнуть от устройства.


Проводку, ведущую к микрофону, необходимо убрать, или отсоединить этот элемент полностью. Получив доступ к высоковольтному конденсатору для вспышки, его нужно обязательно обесточить резистором, вольтметром, тестером или лампочкой, замкнув накоротко его контакты.


Отпаяв контакты питания, снимаем плату управления фотоаппаратом, оставляя лишь объектив и матрицу. Именно к ней нам и нужно подобраться.


Отвинчиваем плату матрицы со светочувствительным сенсором, фиксирующим изображение. В данной модели инфракрасный фильтр представляет собой небольшое съемное стекло, накрытое полимерной рамкой. Его снимаем аккуратно пинцетом, не повредив поверхность сенсора.


Чтобы сохранить способность аппарата к автофокусировке, необходимо компенсировать отсутствие фильтра аналогичным по размеру прозрачным материалом. Автор приспособил его из защитной пленки для своего смартфона.


Монтируем в обратном порядке плату управления, переднюю крышку и ЖК-экран с рамкой под него. Не забываем подключить к разъемам отключенные шлейфы. Подключив панель управления на задней крышке, проверяем работоспособность фотоаппарата.

Монтируем светодиодную подсветку


На платах охлаждающих радиаторов размещаем светодиоды и отводящие контакты. Подключаем модуль понижения напряжения к аккумуляторам, и настраиваем его на необходимые параметры.


Светодиоды промазываем теплопроводной пастой для передачи тепла на панель радиаторов, а затем припаиваем к контактам.


Микрокнопку выводим на верхнюю часть корпуса, проделывая под нее отверстие ножом. Ее можно закрепить на горячий клей. Светодиоды размещаем на лицевой панели фотоаппарата для подсветки объектива. Их соединяем последовательно, контакты подводим к понижающему модулю.


Находим на плате управления контакты питания, и от них выводим проводку через кнопку к понижающему модулю. Электрическая схема устройства готова.

Сборка устройства


Все комплектующие необходимо собрать так, чтобы провода не торчали за пределами корпуса. Светодиоды автор закрыл пластиковой панелью на мелкие шурупы. Проводку прячем в свободные ниши в корпусе, контактные группы изолируем горячим клеем. Внешний понижающий модуль можно прикрепить к корпусу на горячий клей или парочку мелких саморезов.


Наш самодельный ПНВ можно считать готовым. Дальность такого прибора будет напрямую зависеть от светочувствительности сенсора фотоаппарата, а также мощности ИК-светодиодов. Конечно она будет далека от той, что предлагают настоящие ПНВ, но для небольших расстояний то что нужно.
Качество обычных фотографий после изъятия ИК фильтра будет не корректным, а цвета на фото смешанными и не соответствующими действительным. Однако для истинной ИК фотографии такой вариант самый подходящий!

Смотрите видео по изготовлению прибора ночного видения

5 лучших бюджетных очков ночного видения, которые хорошо работают [на 2020 год]

Night Vision необходим , но новейшее поколение приборов ночного видения будет стоить вам тысячи долларов.

Хорошая новость заключается в том, что вы можете получить ночное видение поколения 1 по приличной цене.

Ночное видение поколения 1 стало очень экономичным, и есть даже несколько игрушек , в которых используется технология ночного видения.

Опции бюджетного ночного видения

Вполне возможно, что вы можете найти отличное ночное видение в диапазоне от 500 до 700 долларов, или вы можете найти приличное, бюджетное ночное видение в диапазоне от 100 до 300 долларов.

Мне всегда очень везло с брендом Yukon, поэтому, если бы у меня были лишние 100 долларов, я бы пошел с этим снаряжением, но любое ночное видение лучше, чем отсутствие ночного видения.

Если ШТФ, то в темноте нужно будет видеть! Это время, чтобы получить ночное видение.

Мы все предпочли бы использовать ночное видение Gen-3 военного уровня, но эти 3000 долларов - довольно высокая цена. Многие из нас не могут позволить себе даже 1500–2000 долларов на ночное видение Gen-2. К счастью, на рынке есть очень хорошие приборы ночного видения Gen-1 потребительского уровня.

Одним из этих действительно хороших потребительских товаров первого поколения являются очки Yukon NV 1 × 24. Они занимают золотую середину, уравновешивая стоимость и технологии.

Очки Yukon NV 1 × 24 поставляются с головным убором, позволяющим работать без помощи рук в темноте.

Эти очки имеют одинарное увеличение (1x), что означает, что они не увеличивают обзор. Единая мощность гарантирует, что вы не потеряете ощущение глубины. Не потребуется много практики, прежде чем вы сможете ориентироваться в полной темноте так же легко, как днем.

Очки Yukon NV 1 × 24 позволят вам видеть людей, движущихся вверх по вашей позиции, в ваш периметр, или позволят вам незаметно передвигаться, когда и где вам нужно.

Принадлежности в комплекте

  • Головной убор
  • Защитный чехол для переноски
  • Ремешок на шею

Технические характеристики

  • 1-кратное увеличение
  • Диаметр линзы 24 мм
  • Поле зрения 30 градусов
  • Разрешение 32-36 линий / мм
  • Диапазон фокусировки от одного ярда до бесконечности
  • Удаление выходного зрачка 12 мм
  • +/- 4 диоптрийная коррекция
  • Расстояние обнаружения до 160 ярдов
  • Дальность инфракрасного осветителя 100 ярдов
  • Работает от батареи 3 В ( CR123A ) до 30 часов
  • Рабочая температура от -22 до -104 градусов
  • Меры 3. 4 на 2,4 на 5,6 дюйма (Ш x В x Г)
  • Вес 13,4 унции

Технология ночного видения Gen-1, хотя и не является передовой технологией, по-прежнему ценится. Он должен позволить вам видеть на расстоянии около 60 ярдов при плохой освещенности без использования импульсного ИК-осветителя.

Когда осветитель активирован, он освещает все вокруг почти так, как будто это средь бела дня (хорошо, зеленый дневной свет, но вы понимаете, о чем я).

Все ИК-осветители излучают незначительный видимый красный свет.Этот свет едва виден невооруженным глазом, и если вы смотрите прямо на осветитель, вы можете увидеть легкое красное свечение.

Если кто-то использует другой набор очков ночного видения, этот свет будет таким же ярким, как прожектор. Обязательно помните об этом и проверьте, прежде чем попадете в ситуацию SHTF.

Каждая версия прибора ночного видения становится немного дешевле по мере появления на рынке новых технологий. Вам нужно постоянно проверять цены, чтобы найти ту золотую середину, которая предоставит вам необходимые функции по той цене, которую вы хотите.

На данный момент я думаю, что лучшая цена для вашего ночного видения - это технология Gen-1, но ваш бюджет может сказать вам иное.

Обеспечьте долгосрочное питание ваших приборов ночного видения

В большинстве приборов ночного видения не используются батарейки типа AA или AAA (в отличие от этого прицела ночного видения). Они, как правило, используют батарейки CR123A (123A). CR123A обычно используется в фотоаппарате и тактических фонариках.

Если вы хотите использовать ночное видение, вам, возможно, придется заранее подготовиться и приобрести несколько аккумуляторных батарей CR123A с зарядным устройством переменного / постоянного тока для них.Это даст вам возможность сохранить свежий запас батарей для вашего ночного видения и тактических фонарей, а также заряжать их от розеток переменного тока, розеток постоянного тока и наших солнечных панелей.

Независимо от того, охраняете ли вы свою собственность в случае появления жучков или уводите свою семью от злодеев, грабящих ваш район, возможность использовать ночное видение, чтобы видеть и двигаться в ночи, имеет важное значение, это может быть преимуществом, которое удерживает вас и твоя семья сыт и жива!

«Игрушки» ночного видения, которые подходят для бюджетного ночного видения

Найти недорогое устройство ночного видения может быть непросто, но в ходе своих исследований я обнаружил, что в игрушках ночного видения используется настоящая технология ночного видения .

Я был поражен тем, что в некоторых игрушках ночного видения использовалась настоящая технология ночного видения.

Мы не говорим о биноклях с фонариком. Эти «игрушки» имеют ИК-подсветку и работают в кромешной темноте.

Я нашел 2 из них и протестировал их. Оба из перечисленных имеют небольшое увеличение, но с практикой я смог ходить с ними.

Даже без практики вы сможете исследовать свой двор с ними из фиксированного места!

Инфракрасный стелс-бинокль ночного видения Spy Net

Мне известно, что инфракрасные стелс-бинокли Spy Net Night Vision Infrared Stealth считаются игрушкой, поэтому мои ожидания не были высокими.Мое первое впечатление, когда я вынул их из коробки, было то, что они выглядели на удивление реалистично, имейте в виду, что они пластиковые.

Я провел их через те же тесты, которые, как я предполагаю, используют военный спецназ (возьмите его в ванную и выключите свет).

Я мог видеть в темноте. Я снял их и не увидел света от инфракрасных ламп (при установке «high» их видно слабо).

Когда на улице стемнело, я вынес их в ночь.

Я смог довольно ясно видеть 50-75 футов, даже дальше, когда я установил высокий уровень).

Он действительно играет с вашей перспективой и восприятием глубины (небольшое увеличение и небольшая область обзора), поэтому я бы очень осторожно ходил в них (практика помогает достичь совершенства).

Если вы попытаетесь ездить на велосипеде или управлять автомобилем на них, вы, вероятно, умрете. Не делай этого!

Это было бы хорошо для стационарного ночного использования (дежурство от лесных животных во дворе) и лучше, чем полное отсутствие ночного видения.

Я надеюсь сделать головной убор, чтобы держать его без помощи рук.

Я предпочитаю инфракрасный стелс-бинокль Spy Net Night Vision, а не EyeClops 2.0 из-за гораздо более четкого изображения, значительно большего поля обзора и меньшего увеличения. Они также немного дешевле в большинстве магазинов.

EyeClops Инфракрасный стелс-бинокль ночного видения

Я бы сказал, что инфракрасные невидимые бинокли ночного видения EyeClops - это почти точно такой же тип Gen-1 игрушек ночного видения, как указано выше.

Они довольно хороши и имеют очень приличный обзор. При нормальной мощности вы не видите ИК-индикаторы на Hi-power, вы видите жуткое красное кольцо огней.

Инфракрасный стелс-бинокль ночного видения EyeClops имеет гораздо меньший экран, а изображение выглядит более зернистым, чем в ранее упомянутых инфракрасных стелс-биноклях Spy Net Night Vision.

Эти очки лучше подходят для использования в бинокль, так как они имеют более высокую степень увеличения.

Я получил их совсем недавно, поэтому после дополнительного тестирования у меня могут появиться некоторые обновления.

Если у вас меньше 100 долларов на ночное видение, то обе эти «игрушки» очень крутые и используют технологию ночного видения первого поколения. Явным победителем в наших книгах является инфракрасный стелс-бинокль Spy Net Night Vision, но ваш опыт может отличаться.

Для человека, которому нужно недорогое ночное видение, подойдет любой из них. Помните, что это игрушки, но в крайнем случае будет лучше, чем без ночного видения.

Помните, хотя в них используется технология ночного видения Gen-1, они все еще продаются как игрушки.

Имейте это в виду. Если вы обнаружите, что пытаетесь использовать их в ситуации, которая связана с жизнью или смертью, это ваше дело!

The Ultimate Guide to Night Vision

4. Pulsar GS Super 1+ Night Vision

  • Gen : 1+
  • Аккумулятор : 50 часов
  • Вес: 0,99 фунта
  • Поле зрения: 50 °

звезда

звезда

звезда

звезда

star_half

Ночное видение Pulsar - известная компания, ставшая известной компанией следующего уровня. Теперь они являются мировыми лидерами в области оборудования ночного видения для использования вне помещений и в целях безопасности. Pulsar Edge GS Super 1+ 1 × 20 - это набор очков ночного видения Gen 1+, подтверждающий это снова и снова. Это лучшие очки ночного видения, если вам не нужно Gen 2.

Pulsar GS Super 1+ - это устройство Gen 1, обеспечивающее четкость изображения. Устройства Gen 2 и Gen 3 действительно обеспечивают лучшую ночную производительность, но это не для всех. В отличие от бюджетных устройств первого поколения, вы получаете значительно улучшенную четкость изображения, что всегда приветствуется при использовании очков ночного видения.Вы также получаете преимущество наслаждаться такой четкостью изображения в сверхшироком поле зрения и в диапазоне обзора 100 метров. Это немного больше, чем могут предоставить обычные устройства Gen 1.

Встроенный осветитель

Теперь это не просто ясность, которую вы ожидаете, когда платите немного больше. Edge Super 1+ имеет встроенный осветитель с регулируемой яркостью. Он имеет удивительно длительное время автономной работы и требует всего 2 батарейки AAA. Вы можете рассчитывать на просмотр в течение 50 часов, когда не используете ИК-порт.Осветитель - это то, что в конечном итоге позволяет вам видеть в полной темноте.

Hands-Free

Edge GS Super 1+ Продается с эргономичным головным убором, который позволяет использовать очки без рук. Привязанные к голове очки ночного видения с возможностью увеличения - не лучший вариант. Вы можете подумать, что что-то закрыто из-за коэффициента увеличения, и можете запутаться. Таким образом, Edge GS имеет увеличение 1x, что позволяет точно определять расстояние между вами и объектом, на который вы смотрите.Также стоит отметить, что Pulsar GS Super 1+ оснащен технологией CF-Super, которая обеспечивает повышенную четкость изображения. При весе всего 0,99 фунта они также являются более легкими.

Автоматическая установка яркого света

Основным источником повреждения приборов ночного видения является свет. Если при включенном ночном видении в трубки попадает слишком много света, это может легко повредить трубки. Edge GS имеет автоматическую яркую засветку, предотвращающую выгорание трубки. Это уменьшит или остановит попадание чрезмерного света внутрь трубок и, следовательно, продлит их работу дольше.

Защита от дождя и пыли

Учитывая, что очки ночного видения используются на открытом воздухе и подвергаются воздействию погодных условий, было бы здорово знать, какие именно эти очки защищены от дождя и пыли. На данный момент вы будете более чем склонны думать, что это всего лишь пара чрезмерно разрекламированных очков ночного видения Gen 1. Однако они далеки от этого. В наши дни в продаже есть все очки ночного видения, поэтому легко найти более дешевую пару, которая, как утверждается, работает так же хорошо.По правде говоря, они действительно работают так, как рекламируется, в отличие от многих бюджетных предложений. При покупке Pulsar Edge GS вы получите футляр для переноски, крепление на голову, руководство пользователя, ткань для очистки, гарантийный талон, а также шейный ремень.

Pulsar Edge GS от известного бренда, который так не работает. Мы опробовали и протестировали очки, и они действительно работают невероятно хорошо. Все как рекламируется, и лучше, и вы не пожалеете о покупке ни на минуту! Прочтите наш подробный обзор здесь.

  • Срок службы батареи 50 часов
  • Легкие и компактные
  • Линзы с многослойным покрытием
  • Водо- и пыленепроницаемость
  • Громкая связь

Трудности создания прицела ночного видения: Руководство для самостоятельной работы Тим Колман

Разработчик-любитель и специалист по социальным сетям, работающий неполный рабочий день

Я часто путешествую и люблю ездить на выходные. Провести вечер с семьей и друзьями очень успокаивает.Тем более, когда вы можете видеть объекты и чувствовать окружающую среду с надлежащими передачами. Это была моя последняя поездка, когда я обнаружил, что нам серьезно нужно ночное снаряжение, чтобы в полной мере насладиться поездкой.

Но это действительно дорого. Единственный способ, которым я могу их себе позволить, - это сделать их сам. Что плохого в том, чтобы дать ему шанс?

О Night Gear

Устройства ночного видения - это электронные устройства, которые помогают нам видеть в полной темноте. В безлунную ночь все можно увидеть с помощью приборов ночного видения.

Приборы ночного видения помогают нам ясно видеть, используя увеличивающий слабый свет, доступный в окружающей среде, используя его для создания кристально чистого и детального изображения для пользователей.

Многие люди думают, что создание прибора ночного видения связано с какой-то ракетной наукой, но поверьте мне, это не так уж и сложно. Только на прошлой неделе я начал создавать прицел ночного видения, который оказался потрясающим, поэтому я подумал о том, чтобы поделиться одним и тем же руководством по DIY со всеми вами.

Как создать прицел ночного видения

Я выполнил ту же процедуру, которой сейчас собираюсь поделиться с вами, чтобы успешно построить прицел ночного видения.

1. Понимать науку о прицелах ночного видения

Прежде всего перед началом процесса сборки необходимо знать, как работает машина, и здесь я резюмировал то же самое.

Таким образом, в основном ночное видение использует трубку усилителя изображения, которая является электрооптической основной трубкой, и она в основном использует и накапливает входящие фотоны через отверстие в фотокатод, который затем преобразует эти фотоны в электроны, а затем электроны расширяются по пластине, называемой микроканальная пластина, которая затем превращается обратно в фотоны, когда они попадают в люминофорный экран.

Так как существуют разные поколения ночных видений, но я использовал первое поколение, которое называется каскадной трубкой. Я выбрал этот из-за его доступности и доступности. Каскадная лампа содержит три лампы первого поколения вместо трех ступеней для одной трубки.

Источник: YouTube

2. Соберите все необходимые детали

После понимания рабочего явления следующим важным шагом является сбор и сборка всех важных частей, которые будут необходимыми частями, которые потребуются при строительстве здания. прицел ночного видения.И не волнуйтесь, нет ничего нового в том, чтобы самостоятельно построить ночное видение; история уходит далеко назад. Итак, здесь я перечисляю все части, которые я использовал при создании своего ночного видения.

Оборудование, которое нам требуется

  • Коробка для проекта или коробка для хобби
  • Видоискатель (можно использовать от старой видеокамеры VHC)
  • Трубки из ПВХ
  • Торцевые и тестовые крышки
  • Увеличительная лупа
  • Резьбовая пробка
  • Резьбовой переходник
  • Провода
  • Тумблер
  • Черная клейкая лента
  • Краска (желательно аэрозольная краска по вашему выбору

Инструменты для накопления

  • Пистолет для горячего клея
  • Шпильки
  • Мультиметры
  • Паяльник

3.Тестирование трубок

Третий шаг в создании ночного видения - это проверить трубки, потому что сначала вы хотите убедиться, что он работает правильно. Также не забудьте проверить эти пробирки в темноте, потому что они чувствительны к свету.

Для тестирования ламп просто подключите его к напряжению 3-6 В в темном месте, и через несколько секунд вы увидите свет люминофора (зеленый цвет). На этом этапе вы не сможете хорошо видеть, но однажды, когда вы дойдете до последнего шага, вы будете поражены его производительностью.

4. Создание окуляра

После успешного тестирования тубуса следующим важным шагом будет создание окуляра, для чего вам понадобится резьбовая заглушка и резьбовой переходник для установки в линзу окуляра. Вставить заглушку в переходник нужно с помощью заглушки. Обязательно используйте горячий или сильный клей и старайтесь не допускать попадания краски на окуляр, потому что вы, очевидно, не хотите испортить окуляр.

5. Формирование объектива

Для изготовления объектива вам необходимо нанести немного клея на крепление c-CS или другой адаптер, который вы использовали в процессе.Теперь нужно проделать отверстия для резьбы так, чтобы они могли легко войти внутрь с помощью торцевой заглушки (вы можете сделать отверстия на сверлильном станке) и приклеить адаптер к заглушке с помощью клея. Почините окуляр и Hola !! Ваша цель выполнена.

6. Добавление мощности

Добавление мощности, вероятно, является самым простым шагом во всем процессе создания прицела ночного видения, поскольку вам просто нужно просверлить отверстие в корпусе и в корпусе для проекта, чтобы провода могли легко пройти к батарейки от ламп.

Источник: Rifleopticsworld

7. Рисуем свое ночное видение

Если вы любите рисовать, то вам понравится эта часть, но, помимо удовольствия, вы должны знать, как живопись помогает в этом процессе? Теперь ПВХ пропускает очень небольшое количество света, и это в конечном итоге создает препятствие, когда вы не хотите, чтобы какой-либо пустой свет попадал в объектив вашего прицела и затемнял изображение. Так что покраска помогает решить проблему. Убедитесь, что вы закрашиваете торцевую крышку своего объектива, чтобы свет не попадал внутрь устройства.Вы можете использовать любую краску на ваш выбор.

8. Сосредоточение внимания на системе

Следующим шагом является установка трубки на ПВХ-трубу, после чего необходимо обернуть ее вокруг усилителя с помощью изоленты. Затем возьмите линзу объектива, вставьте ее в тубус, включите в темном месте, наденьте крышку окуляра и наденьте ее до тех пор, пока вы не сможете четко видеть изображение в тубусе.

В случае, если вы не можете четко видеть, попробуйте отрегулировать расстояние, отрезав трубку корпуса, что я и сделал, после чего мне пришлось просто настроить окуляр, чтобы сфокусировать его на экране.

Источник: YouTube

9. Преобразование в оптический прицел

Вы можете использовать оптический прицел вместо наземной навигации, так как он может использоваться для охоты. Если вы используете его для этой цели, убедитесь, что вы используете сошку и оптику для винтовки. Поскольку вес оптики слишком велик, убедитесь, что вы используете сошки так, чтобы выдержать вес оружия.

Таким образом, вы можете выполнить следующие действия, чтобы успешно создать прицел ночного видения, который поможет вам четко видеть все предметы и предметы в ночное время.Я знаю, что многие из вас столкнутся с некоторыми проблемами, как и я, но просто придерживайтесь своего плана или старайтесь учиться у разных руководств. В конце концов, вы будете благодарны за успешную сборку прицела ночного видения. Еще одна вещь, которую я хочу прояснить, - это то, что не идите на компромисс с качеством продуктов, поскольку использование продуктов низкого качества может разрушить вашу тяжелую работу.

Связанные
Теги
Присоединяйтесь к хакеру Полдень

Создайте бесплатную учетную запись, чтобы разблокировать свой собственный опыт чтения.

Очки ночного видения Мод 1.12.2 (видеть в темноте и выделять мобов)

Домашняя страница »Моды для Minecraft» Мод Очков ночного видения 1.12.2 (Видеть в темноте и выделять мобов)

Автор: Noobanidus ❘ 27 мая, 2019 6557 просмотров

Очки ночного видения. Мод 1.12.2 позволяет владельцу видеть в темноте или чувствовать монстров ценой своей прочности. Ремонт железными слитками. Нажмите B, чтобы переключить ночное видение. Нажмите V, чтобы переключить Mob Vision.Нажмите Z для включения и выключения.

Характеристики:

Мод Очков ночного видения позволяет переключать (независимо или оба):

  • Ночное видение (стандарт)
  • Mob Vision (заставляет мобов в указанном радиусе светиться)

Наличие хотя бы одного эффекта дает шанс очкам приобрести прочность; наличие обоих активных эффектов увеличивает этот шанс, хотя сами очки можно отремонтировать с помощью железных слитков. При ношении в качестве головной брони они также получают урон от прочности.

Также можно использовать как безделушку, если установлены безделушки.

Связки клавиш:

  • «Переключить ночное видение».
  • Связка клавиш «Toggle Mob Vision».
  • Связка клавиш «Переключить оба». Если один из эффектов активен, он отключит его; если ни один из них не активен, он включит оба; если оба активны, он отключит оба.
  • Дисплей «Скрытность»: дополнительная конфигурация, которая позволяет вам увидеть долговечность вашего шлема, удерживая подкрадывание в течение секунды или двух (продолжительность в тиках настраивается).Отображается ли полная долговечность в виде текста, также можно настроить.

Рецепты крафта:

Скриншоты:

Требуется:

Майнкрафт Кузница

Фенечки (рекомендуется)

Как установить:

  1. Убедитесь, что вы уже установили Minecraft Forge.
  2. Найдите папку приложения minecraft.
    • В открытых окнах «Выполнить» в меню «Пуск» введите % appdata% и нажмите «Выполнить».
    • В Mac Open Finder, удерживая нажатой клавишу ALT, нажмите «Перейти», затем «Библиотека» в верхней строке меню. Откройте папку Application Support и найдите Minecraft.
  3. Поместите мод, который вы только что скачали (файл .jar), в папку Mods.
  4. Когда вы запускаете Minecraft и нажимаете кнопку модов, вы должны увидеть, что мод установлен.

Мод для очков ночного видения 1.12.2 Ссылки для скачивания:

Для Майнкрафт 1.12.2

Загрузка с сервера 1 - Загрузка с сервера 2

Теги:

Очки ночного видения

Очки ночного видения
Джанартан и Амир

Как работает ночное видение:

Первое, что вы, вероятно, Подумайте, когда вы видите слова night vision во фразе , вероятно, это какой-то шпионский или боевик, который вы видели.Вы, наверное, думаете, что кто-то надевает очки ночного видения, чтобы найти кого-то другого. в темноте и захватить их. Вы также, возможно, задавались вопросом: "Сделайте эти вещи действительно работают? Можете ли вы действительно видеть в темноте? »

Ответ определенно положительный. Очки ночного видения предоставляют нам с возможностью видеть в полной темноте и улучшением зрения в в условиях низкой освещенности. С надлежащее оборудование ночного видения, вы можете увидеть человека, стоящего более 200 ярдов (183 м) в безлунную пасмурную ночь! Доступно несколько различных типов очков ночного видения; у каждого есть свой набор достоинств и недостатков.

- Улучшение изображения:
Это работает, собирая крошечные количества света, включая нижнюю часть инфракрасного света, которые присутствуют но может быть невидимым для наших глаз и развивать его до такой степени, что мы можно легко наблюдать изображение.

-Тепловидение:

Тепловизионные очки - это очки ночного видения, которые могут функционировать без света. Этот технология работает, улавливая верхнюю часть инфракрасного света, который излучается объектами в виде тепла, а не просто отражается как свет.Более горячие объекты, такие как теплые тела, излучают больше этого света, чем более холодные такие объекты, как деревья или здания. Тепловизионные очки могут видеть сквозь полную темноту и погодные препятствия, такие как дождь, туман и дым, до тех пор, пока присутствует минимальная тепловая активность. Вооруженные силы США используют тепловизионные устройства при сканировании общей территории и обнаружении цели.

-Пассивные очки ночного видения :
Пассивные очки ночного видения очки воспринимают свет атмосферы в пределах общей зоны пользователя.Затем пользователь может просматривать объекты, другие люди и их окружение в мельчайших деталях на очень большом расстоянии. В зеленый цвет используется для отображения этих изображений пользователю. Этот цвет позволяет пользователям легче увидеть детализированные изображения, чем с более яркими цветами например красный или желтый. Кроме того, зеленый цвет помогает глазам привыкнуть в естественную среду, когда очки сняты.

-Активные очки ночного видения:
Вместо использования естественных Источником света являются активные очки ночного видения, излучающие инфракрасный свет.Изображение создается за счет отражения инфракрасного света. Поскольку источник света создается искусственно, активное ночное видение производит более высокое разрешение изображений, чем их пассивные аналоги ночного видения. Коммерческий такое оборудование, как домашние устройства наблюдения, используют эту технологию. Военные запрещают использовать активные очки ночного видения, потому что источник инфракрасного света может раскрыть местоположение пользователя.

История очков ночного видения:

дюйма 1960-е годы военные наконец начали разработку новых технология ночного видения.Это когда впервые появились очки ночного видения повышен. Преимущество тех воинских частей, которые обладали очки ночного видения против тех, кто этого не сделал, были замечательными.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
