Опрессовка наконечников кабеля своими руками: пошаговая инструкция

Как правильно обжать наконечники для проводов. Какие инструменты нужны для опрессовки кабеля. Пошаговая инструкция по самостоятельной опрессовке наконечников. Типичные ошибки при обжиме проводов.

Что такое опрессовка кабеля и зачем она нужна

Опрессовка кабеля — это процесс механического соединения наконечника с проводником с помощью специального инструмента. Данная операция обеспечивает надежный электрический контакт и механическую прочность соединения.

Зачем нужна опрессовка наконечников:

• Обеспечивает низкое переходное сопротивление
• Повышает надежность электрического соединения
• Защищает провод от окисления в месте контакта
• Увеличивает механическую прочность соединения
• Позволяет быстро и удобно подключать кабели к оборудованию

Без правильной опрессовки наконечников возможны проблемы с контактом, перегрев и даже возгорание проводки. Поэтому важно уметь качественно выполнять эту операцию.

Необходимые инструменты для опрессовки наконечников

Для качественной опрессовки кабельных наконечников потребуются следующие инструменты:

• Пресс-клещи или гидравлический пресс для обжима
• Кабельные ножницы или кусачки для резки провода
• Инструмент для зачистки изоляции
• Мультиметр для проверки контакта
• Термоусадочная трубка для изоляции соединения

Ключевой инструмент — это пресс для опрессовки. От его качества напрямую зависит надежность соединения. Для домашнего использования подойдут механические пресс-клещи, для профессиональной работы лучше выбрать гидравлический пресс.

Виды наконечников для опрессовки кабеля

Существует несколько основных типов кабельных наконечников для опрессовки:

• Кольцевые — для подключения к клеммам с винтовым креплением
• Вилочные — для быстрого монтажа/демонтажа соединений
• Штыревые — для подключения к колодкам с пружинными зажимами

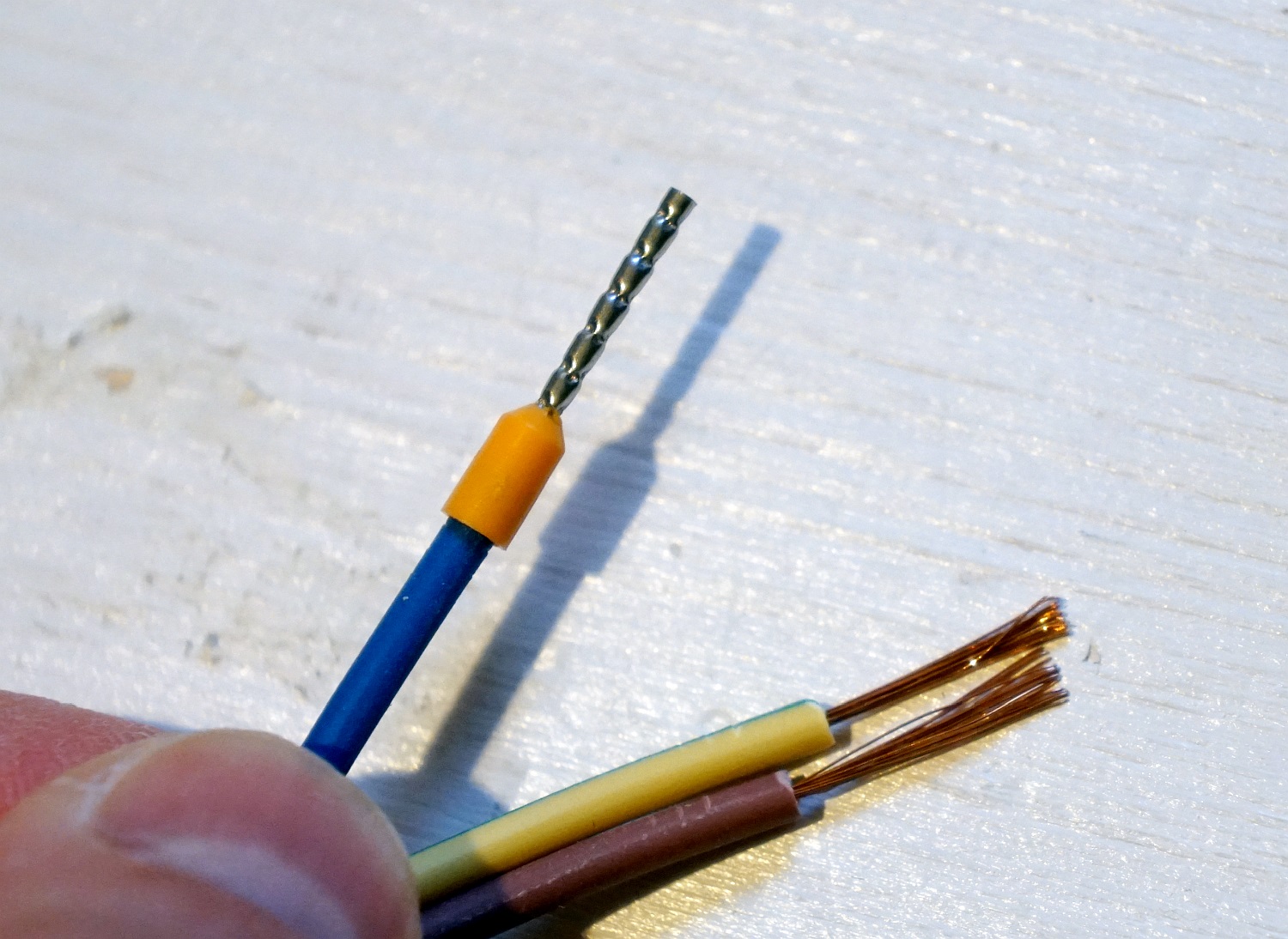

• Втулочные — для оконцевания многожильных проводов
• Гильзы — для соединения проводов методом опрессовки

При выборе наконечников важно учитывать материал провода (медь или алюминий), его сечение и тип оборудования для подключения. Наконечник должен точно соответствовать сечению кабеля.

Пошаговая инструкция по опрессовке наконечников

Процесс опрессовки кабельных наконечников состоит из следующих этапов:

1. Отрежьте кабель нужной длины с помощью кабельных ножниц
2. Удалите внешнюю изоляцию на необходимую длину
3. Зачистите жилы провода от оксидной пленки
4. Наденьте термоусадочную трубку на кабель
5. Вставьте зачищенный провод в наконечник до упора
6. Поместите наконечник в пресс-клещи, совместив с матрицей нужного размера
7. Сожмите ручки пресса до упора, выполнив опрессовку
8. Проверьте качество обжима, потянув за наконечник
9. Натяните термоусадку на место соединения и усадите ее феном

При работе с толстыми кабелями может потребоваться несколько обжимов с поворотом наконечника. Важно равномерно обжать по всей окружности.

Как выбрать правильный размер наконечника и матрицы

Правильный подбор размера наконечника и обжимной матрицы критически важен для качественной опрессовки. Как это сделать:

• Определите сечение провода по маркировке или с помощью калибра
• Выберите наконечник, соответствующий сечению кабеля
• Подберите матрицу пресса по цветовой маркировке на наконечнике
• Проверьте соответствие выбранной матрицы сечению в инструкции к прессу

Использование наконечника или матрицы неподходящего размера приведет к некачественному обжиму и ненадежному соединению. Всегда сверяйтесь с таблицами соответствия в инструкции к инструменту.

Распространенные ошибки при самостоятельной опрессовке

При выполнении опрессовки кабеля своими руками часто допускают следующие ошибки:

• Неправильный выбор размера наконечника и матрицы
• Недостаточное усилие при обжиме
• Перекос наконечника в матрице пресса
• Повреждение жил провода при зачистке
• Неполная вставка провода в наконечник
• Отсутствие термоусадки на соединении

Чтобы избежать этих ошибок, внимательно соблюдайте технологию опрессовки и используйте качественный инструмент. При возникновении сомнений лучше обратиться к профессионалам.

Как проверить качество опрессовки наконечника

После выполнения опрессовки важно убедиться в надежности соединения. Для этого можно использовать следующие методы:

• Визуальный осмотр — не должно быть трещин, вмятин, перекосов
• Проверка обжима потягиванием за наконечник — он не должен проворачиваться
• Измерение сопротивления контакта мультиметром
• Проверка нагрева соединения под нагрузкой тепловизором

При обнаружении дефектов опрессовку следует переделать. Некачественный обжим может привести к серьезным проблемам при эксплуатации.

Опрессовка наконечников без специального инструмента

В экстренных случаях, когда нет доступа к профессиональному инструменту, можно выполнить опрессовку подручными средствами:

• Молотком и зубилом (для небольших сечений)
• Плоскогубцами с длинными губками
• Тисками с накладками из мягкого металла

Однако такие методы не обеспечивают равномерного обжима и надежного соединения. Их можно использовать только как временное решение с обязательной заменой в будущем на правильную опрессовку.

Оконцевание проводов — как самостоятельно соединить и оконцевать провода, кабеля

Содержание

1. Алгоритм оконцевания электрических проводов
2. Как работает YouDo?

При самостоятельной работе с электрикой очень важно проводить соединение и оконцевание проводов для того, чтобы избежать:

1. Оплавленных корпусов.
2. Обугленных проводов.
3. Торчащих жил.

Данные действия не только обеспечивают хороший контакт, но и усиливают безопасность и снижают риск воспламенения.

Оконцовка снижает переходное сопротивление, которое выделяет тепло и действует подобно резистору. Повышенное выделение тепла и является причиной негативных последствий.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Магомед

  Рейтинг: 5

• Антон

  Рейтинг: 5

• Александр

  Рейтинг: 5

• Владислав

  Рейтинг: 5

Найти мастера

Для оконцевания проводов используется специальный инструмент, который называется пресс-клещами. После подбора подходящего наконечника можно совершить опрессовку не только одножильного провода, но и произвести соединение множества жил многопроволочного кабеля, независимо от материала и сечения.

Алгоритм оконцевания электрических проводов

Данный процесс не является слишком сложным, поэтому любой желающий может выполнить работу своими руками в домашних условиях. Перечень действий:

• Выбор инструмента (пресс-клещи или стриппер с функцией клещей)
• Подбор требуемых наконечников
• Надевание на жилы с усилием
• Обжатие прессом

Согласно государственным стандартам оконцевание проводится в нескольких местах, так как это позволяет обеспечить лучший контакт и меньшую резистенцию.

Ручная опрессовка с помощью молотка или пассатижей нежелательна, так как этот процесс не позволяет обеспечить надежный контакт. Пресс-клещи могут иметь как гидравлический, так и ручной привод.

Если электропровод является одножильным, следует осуществить правильный подбор обжимной матрицы, так как можно случайно перекусить проводник.

Оконцевание проводов следует проводить в несколько этапов:

• Жилы, прошедшие очистку и обработку припоем, до упора вставляются в наконечники.
• Конструкция через специальное отверстие заливается припоем.
• Выбор наконечника.

Сейчас производится множество видов наконечников для соединения проводов и их опрессовки. В таблице представлены наиболее распространенные наконечники для работы в домашних условиях.

Маркировка наконечников позволяет определить диаметр отверстия и сечение проводника.

Медные наконечники, помимо обширного промышленного применения, используются в быту для:

• Подключения кабельных стояков в подъездах
• Заземления щитов
• Подключения электроплит

ТМЛ отличаются особой антикоррозийной стойкостью и позволяют монтировать их с помощью пайки.

Алюмомедные наконечники (ТАМ) нашли свое применение при подключении алюминиевых жил к медным шинам различных устройств.

Алюминиевые наконечники похожи на ТМ, но отличаются материалом.

Стоит отметить, что оконцевание алюминиевых проводов и кабелей производится только с использованием особой вазелино-кварцевой смазки,  которая обезвреживает вредную пленку, получающуюся в результате окисления проводника.

Медные наконечники (ПМ), как правило, применяются для бытовых электроприборов. Они могут иметь специальные “уши”, поэтому не всегда требуют наличия паяльника.

Штифтовые кабельные наконечники (НШП) применяют там, где присутствуют небольшие габариты устройств, например, в случае работы с распределительными щитами, коммутаторами или выключателями.

Болтовые или механические наконечники (НБ) применяются для подключения силового кабеля. Жилы следует предварительно удалить паяльником, а по завершении работы использовать термоусадочную трубку.

Помните, что самодельные наконечники, которые зачастую применяются недобросовестными электриками, могут привести к нарушению безопасности и возгоранию.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Создать задание на Юду

Задание Марии «Прокладка кабеля»

1 500 ₽

Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.

Исполнитель задания:

Роман
5,0 1156 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

1

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

org/BreadcrumbList»>
• Главная
• Мастера по ремонту
• Статьи
• Электрика
  • Ремонт квартир
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

Многообразие матриц SHTOK для обжима кабельных наконечников – опрессуем все!

До относительно недавних пор стандартом качества соединения была сварка или пайка. Эта технология обеспечивает монолитность места контакта и дает отличные показатели контактного сопротивления, однако ее применение требует времени и определенного мастерства.

Другое дело – опрессовка. Этот метод стал использоваться не так давно, но стремительно вытесняет традиционную пайку, так как позволяет значительно экономить время, а результатом становится аккуратное, надежное соединение, которое не уступает паяному по важным техническим параметрам. На фото ниже – срез опрессованного кабельного наконечника.

Как видно, токонесущие жилы внутри наконечника в результате опрессовки становятся практически монолитной конструкцией. Плотность их контакта с самим наконечником также максимальна. И для получения такого результата не требуется применения сварочного или паяльного оборудования. То есть повышается также и степень безопасности труда.

Опрессовка точкой или шестигранником?

Существует два принципиально разных способа опрессовки толстостенных кабельных наконечников – точкой и шестигранником. Рассмотрим эти два способа. Как видно на фото, оба способа могут давать качественный результат, но есть некоторые нюансы.

При опрессовке точкой могут возникнуть микро-разрывы материала наконечника в месте вдавливания пуансона. Другой вариант – недостаточно плотный обжим. Тогда электрический ток будет протекать неравномерно. Наибольшее напряжение создастся в местах вдавливания пуансона и соприкосновения проводников с внутренней частью наконечника.

 А вот в случае с шестигранными матрицами для обжима при условии правильного их подбора влияние человеческого фактора в процессе обжима практически исключено. Токопроводящим элементом становится вся обжатая часть проводника и вся поверхность наконечника.

Неудивительно, таким образом, что стандартом DIN предусмотрена именно гексагональная опрессовка, дающая равномерно распределенное по хвостовой части наконечника деформационное усилие.

Широкий ассортимент и высокое качество матриц для обжима

Растущая популярность технологии обусловила увеличение спроса на соответствующее оборудование. Логичным ответом компании SHTOK. на запросы потребителей является расширение ассортимента шестигранных матриц для обжима наконечников и совместимого с ними инструмента. На данный момент в каталоге компании присутствует достаточное количество позиций для удовлетворения любых потребностей электромонтажных бригад, работающих в самых разных сферах.

Отличительной особенностью матриц SHTOK. является высокая точность их геометрии и повышенная прочность. Они изготовлены методом ковки или нарезки из прокатанного профиля и обработаны на станках с ЧПУ. Такая технология производства дает максимальную стабильность качества и снижает вероятность брака практически до нуля.

Группы матриц SHTOK. по назначению

• Опрессовка кабельных наконечников и гильз

Эта товарная группа содержит максимальное количество позиций и позволяет подобрать комплект, оптимально соответствующий тому спектру задач, которые приходится выполнять монтажнику.

Каждый комплект матриц совместим с соответствующим гидравлическим или механическим прессом или серией прессов.

Четыре из пяти пар этих матриц имеют технологические пазы для двух размеров сечений, что очень удобно для работы вне цеха, когда вес носимого с собой оборудования желательно уменьшить.

• Опрессовка аппаратных зажимов

Совместимые с гидравлическим прессом ПГ-630+ два комплекта для опрессовки аппаратных зажимов различаются количеством матриц. Артикул 12057 содержит две дополнительные матрицы для обжима наконечников и гильз с сечениями 500 и 630 мм².

• Опрессовка СИП

Для опрессовки ссамонесущего изолированного провода компания SHTOK. выпускает комплект матриц артикула 12055, совместимый с линейкой гидравлических прессов ПГ-300 (включает в себя модель ПГ-300С+ предназначенную для опрессовки медных и алюминиевых кабельных наконечников сечением от 16 до 300 мм² с помощью гидравлического насоса) и механическими клещами ПК-240М.

Унифицированные матрицы артикулов 12101 и 12103, выполненные в круглом корпусе, совместимы с шестью моделями гидравлических и механических прессов, предназначенных для использования различных технических условиях. Достаточно иметь один комплект матриц для того, чтобы выполнять весь спектр возможных операций с СИП.

• Скругление секторных жил

Секторные жилы – жилы, которые имеют сечение в форме сектора круга. Перед опрессовкой такие жилы необходимо скруглить для получения в результате максимально плотного соединения. Для этой операции используется комплект матриц артикула 12053, совместимый с ПГ-300/ПМ-240.

Приобрести матрицы для обжима кабельных наконечников SHTOK., Вы можете у менеджера эксклюзивного представителя SHTOK. в России и СНГ, ООО «ВсеИнструменты.ру» по телефону +7 (495) 730-35-00. Почта для приема заказов: [email protected].

SHTOK. АКТУАЛЬНО. СВОЕВРЕМЕННО. ДОЛГОВЕЧНО.

Самостоятельное изготовление кабелей для аккумуляторов

Перейти к содержимому

Выберите свой инструмент для обжима

FTZ 94284 и Ancor Hammer Crimper

Temco TH0005 и FTZ Bench Mount

Buy FTZ 942844. MARINE LUGS – BAY MARINE SUPPLY

ЧТО О ГИДРАВЛИЧЕСКИХ ОБЖИМНЫХ ИНСТРУМЕНТАХ?

В качестве платных профессионалов мы протестировали не менее 25 различных гидравлических инструментов. В поле мы их не используем. Почему?
1- Потому что они медленные, а время — деньги, когда вы оплачиваемый профессионал.
2- 98% этих гидравлических инструментов используют матрицы неправильного размера, несмотря на то, что они лгут и имеют штамп «AWG» на штампах.
3- Слишком много штампов, которые можно потерять

Есть ли гидравлический инструмент, который вы рекомендуете?

Единственный испытанный нами гидравлический инструмент, который хорошо работает и имеет матрицы правильного размера, — это TEMCO.

КУПИТЬ Обжимные станки TEMCO & FTZ — AMAZON

У нас есть молотковый обжимной станок Ancor и ФТЗ 94284 , а также многие другие. FTZ 94284 делает красивый обжим на 360 градусов, который является чрезвычайно прочным. В ходе испытаний, которые мы провели здесь, в Compass Marine Inc., обжим, изготовленный FTZ, превосходит спецификации US MIL! Полный обжим на 360 градусов обеспечивает по-настоящему холодное соединение между проводом и наконечником.

Мы показываем обжимной инструмент Ancor только в качестве примера инструмента для аварийного использования , похожего на запасное колесо. Хорошо иметь в качестве запасной части, которую вы можете взять с собой на случай чрезвычайной ситуации, но это далеко не качество обжимного станка с вращающейся матрицей FTZ. ЗСТ намного лучше за не такие большие деньги. Инструмент Ancor делает обжим с углублением , который может повредить проводники, но все равно не обеспечит наилучшее электрическое соединение. Когда вы обжимаете кабели, которые запустят дизель мощностью 800 л.с., в ящике с инструментами просто нет места для дешевого инструмента для обжима ямок .

Я считаю инструмент Ancor аварийным средством , доберись до дома, инструмент . Приятно владеть, если у вас есть лишние деньги на лодке, но это не инструмент, который я бы когда-либо использовал для своей собственной лодки или профессиональной первичной проводки.

Marinco претензии/претензии этот инструмент выполняет обжим UL. Однако, когда я позвонил и попросил их предоставить документацию по этому или любому другому тестированию, от них не поступало никаких данных. Я сделал три звонка и ничего не получил от Маринко.

Если кто-то может получить эту документацию UL или какие-либо законные данные испытаний этого инструмента от Ancor/Marinco, пожалуйста, пришлите их мне.

Как я всегда говорю; инструменты бесплатно, если вы делаете своими руками!

Когда вы подсчитали, что молотковый обжимной инструмент Ancor обойдется вам почти в 80 долларов, а экономия на аккумуляторном кабеле от такого места, как Genuinedealz. com, настолько велика, что высококачественный обжимной инструмент почти не требует дополнительных затрат. Это мужская математика в лучшем виде. Не запускайте этот сценарий с вашим супругом.. (усмехается)

FTZ 94284 , это версия без храповика этого обжимного инструмента. Это отличный «ценный» инструмент, который я широко использовал и тестировал.




 Рота-обжимные инструменты FTZ и AMP
 Так почему же я считаю, что инструмент для обжима наконечников FTZ 94284 представляет собой одно из лучших средств для домашнего мастера или даже профессионального электрика? Все просто: FTZ 94284 максимально близок к промышленному золотому стандарту   AMP Rota-Crimp 600850, изображенному здесь с синими ручками.
 FTZ — это удивительно выгодное предложение, и никто другой не сделал инструмент, сравнимый с AMP Rota-Crimp по цене, близкой к той, по которой продается FTZ. Конечно, в тестировании на растяжение инструменты AMP превзошли FTZ 9. 0042 немного , но FTZ превосходит все китайские обжимные инструменты или инструменты конкурентов, с которыми я тестировал их, используя свой цифровой датчик нагрузки на 5000 фунтов. Он превосходит даже требования к испытаниям на обжатие Mil-Spec.
 Все, что нужно сделать, это ввести быстрый поиск в Google; «AMP Rota-Crimp 600850», и вы поймете, почему FTZ 94284 — невероятно выгодное предложение. Да, FTZ 94284 теперь производится в Китае, раньше он производился в США, но для обеспечения ценности FTZ перенесла производство за границу.
 Если вам нужна однородность обжима, прочность на отрыв, повторяемость и общее качество обжима, которые предлагает FTZ, вам понадобятся инструменты AMP/Tyco. Да, инструменты Rota-Crimp производятся в США, но по цене от 1200 до 2000 долларов США в зависимости от производителя. Ой!! Конечно, я люблю свои инструменты Rota-Crimp, и я дорого заплатил за них, и я чертовски ими пользуюсь и злоупотребляю, но FTZ совсем не дурак.
 На фото снизу вверх наши:
  FTZ 94284 (6GA до 4/0)
  AMP Rota-Crimp 600850 (от 8GA до 4/0)
  Amp Bantam Rota-Crimp 601075 (от 8GA до 1/0)
  Ручной обжимной инструмент Rennsteig — красный, синий, желтый Изолированные клеммы (для сравнения размеров) только)
 Выберите свои наконечники
 Этот наконечник аккумуляторной батареи  имеет неправильный размер  для этой клеммной колодки стартера.
 A Correct Fit
 Эта проушина  имеет правильный размер  для этой шпильки.
 Раструбная проушина стартера и усиленная силовая проушина
 Хорошо, вот тут-то и возникает путаница. Существует множество различных стандартов клемм   или   . Два наиболее распространенных для использования в морских и грузовых автомобилях обычно называются раструбным стартовым наконечником , , как видно слева, и усиленным силовым наконечником , , как видно справа.
 Разные производители имеют немного разные названия, но FTZ называет их  Power Lugs , а Quick Cable называет их  Magna-Lugs . Важно отметить, что наконечник слева предназначен для провода 4 GA, а наконечник справа также предназначен для провода 4 GA.
  ВАЖНО:  Эти две проушины используют  РАЗНЫЕ МАТРИЦЫ  . При покупке обжимного инструмента будьте очень внимательны при выборе правильного инструмента. Существует много инструментов с маркировкой для проводов от 6 GA до 4/0 GA, которые не будут правильно работать с этими клеммами и не поставляются с соответствующими матрицами.
 Когда вы покупаете некачественный или неправильный инструмент, вам остается  угадывать , какой инструмент использовать для раструбных проушин стартера, а какой инструмент — для тяжелых проушин.
 Надлежащий инструмент будет иметь маркировку « Развальцовочные проушины для стартера » и « Силовые проушины для тяжелых условий эксплуатации ». Я знаю только два относительно доступных инструмента  , которые соответствуют этому стандарту обжима наконечников, и это инструменты FTZ и Quick Cable. Большинство других инструментов там сделаны для  промышленный наконечник стандарта  или сделанный оффшорными производителями для использования с метрической проволокой   .
  Силовые проушины для тяжелых условий эксплуатации  всегда будут маркироваться цветовым кодом   и иметь две буквы, выбитые или выбитые на проушине. Если на ушках  для тяжелых условий эксплуатации  нет этих цветов и букв, то, скорее всего, они не подходят по размеру для штампов.
 Многие люди спрашивали меня, где они могут получить наконечники FTZ. Ответ: Bay Marine Supply — 9.0005 Продукты FTZ (ССЫЛКА)
 Развальцовка стартера и силовая проушина
  Развальцовка стартера  и  Силовые проушины  очень разные. Сверхмощный наконечник справа значительно прочнее и имеет значительно более толстую медную стенку. На конце проушины для тяжелых условий эксплуатации нет расклешения, потому что они фактически скошены на станке. Из-за толщины силовых наконечников ему не требуется внешний расширитель  , в отличие от менее дорогих и менее прочных расширенных стартовых наконечников.
 Даже не измеряя эти выступы, можно увидеть, что невозможно применить штамп « универсальный для всех » к обоим из них. Следует избегать инструментов, в которых не указан правильный выбор матрицы как для раструбных пусковых наконечников, так и для тяжелых силовых наконечников.
 Настройки матрицы Power Lug
 Давайте посмотрим на настройки 1/0  Heavy Duty Power Lug , которые вы увидите обжатыми позже в этой статье. На диаграмме показано, что вы выбираете лаг с  ЧЕРНЫЙ  и отрегулируйте штампы на « E » и « A ».
  ПРИМЕЧАНИЕ:
  С проводом 2 GA и усиленным силовым наконечником выбираются матрицы «H» и «H» и розовый цветовой код.
 Настройки штампа с развальцовкой для стартового наконечника
 Это настройки штампа для « Стартерные наконечники ». На последнем изображении для силовых наконечников ,  провод 2 GA взял « H » и « H »/розовый. Здесь вы увидите, что провод 1/0, использующий развальцовку стартера, занимает « Н  «и»  Н  «. Это происходит из-за меньшего наружного диаметра развальцованного пускового наконечника из-за более тонкой медной стенки, используемой для изготовления наконечника. Та же проволока 1/0 против 1/0, но с разницей в два положения штампа. Будьте очень осторожны, чтобы не перепутать расклешенные проушины стартера с настоящими проушинами для тяжелых условий эксплуатации.
 Опять же, настоящие силовые наконечники  для тяжелых условий эксплуатации  будут иметь цветовую маркировку и штампованные штампы. Стартерные ушки  расширяется на конце  и просто маркируется калибром проволоки.
 Я лично  стараюсь использовать  силовые наконечники для тяжелых условий эксплуатации , когда могу , но есть некоторые приложения, где их более крупный и толстый форм-фактор не подходит. Есть хорошие применения как для расклешенных, так и для тяжелых условий эксплуатации. В среде с высокой вибрацией, такой как двигатель, проушина для тяжелых условий эксплуатации — , обычно  — лучший выбор.
 Маркировка/настройки на выступах и матрицах
 Стандартные обжимные станки для аккумуляторных наконечников, такие как Amp Rota-Crimp, Quick Cable Tools и FTZ, имеют настройки штампа и количество необходимых обжимов, выбитых на самом обжимном инструменте. Когда вы используете проушины Heavy Duty с маркировкой качества, такие как FTZ, Quick Cable и т. д., на них также будет четко указана вся информация.
 Дешевые наконечники и качественные наконечники
 Не все аккумуляторные наконечники одинаковы. Проушина на  левой  была куплена в магазине автозапчастей, она дешевая, тонкая и сделана из нелуженой меди.
 Проушина на  справа  изготовлена ​​компанией FTZ Industries, как правило, более высокого качества, из толстой луженой меди. Этот наконечник FTZ представляет собой сплошной соединитель  без пустот или отверстий  .
 Анатомия неудачного окончания
  Только на этой одной фотографии;
 Термоусадочная термоусадка без клея
 Неизолированный медный провод
 Кабель аккумулятора, который не соответствует спецификации UL Marine для скручивания
 Окисление уже начинается, слишком много оголенной меди из-за зачистки проводов и
 Плохо выполненный обжим молоткового типа
 Обжим
 В то время как этот фитинг  сделал  и  работает  вопрос был бы для  как долго  , и когда, а не если бы он вас подвел? Этому кабелю было всего два сезона, он располагался в очень сухой части судна, но уже начал окисляться.
 Обжимные матрицы
 Это головка устройства для обжима наконечников FTZ. Он  сжимает наконечник по окружности  (360 градусов), уменьшая размер всего наконечника и, таким образом, создавая истинное холодноформованное соединение между проводом и наконечником.
 Надлежащие обжимы практически не создают сопротивления. Плохой изгиб может быть точкой сопротивления и тепловыделения.
 Головки также имеют буквенную маркировку. Каждая из этих головок вращается и есть плашки от 6GA до 4/0 провода.
 Проверка глубины зачистки
 Чтобы получить приблизительное представление о том, как глубоко зачищать провод, просто положите провод рядом с наконечником и отметьте его ручкой или карандашом.
 Сделать чистый срез
 Инструменты, которые продаются в морском магазине, часто скучны и дешевы. Это хорошая идея, чтобы очистить конец, прежде чем начать подключение. Я использовал свой кабельный резак Klein High-Leverage с номером по каталогу 63050, чтобы перерезать этот кабель 2 GA, и они отлично с этим справляются.
 Чистый рез
 Качественные инструменты обеспечивают хороший чистый рез.
 Этот инструмент также работает
 Не говорите жене, что я украл ее ножницы Fiskars Anvil из садового сарая. Смейтесь сколько хотите, но эти ножницы с наковальней прекрасно работают как для зачистки проволоки, если вы будете осторожны, так и для ее резки. Я нарезал до 4/0, но удобнее резать до 3/0 и меньше. Они стоят около $ 12,00 в Home Depot.
 Эти секаторы Fiskars Anvil очень часто являются моими инструментами для резки и зачистки большого кабеля аккумуляторной батареи GA. Я использую около двух пар в год, но в целом они стоят меньше, чем большие кусачки, которые также тупятся и нуждаются в замене. Основная причина, по которой они мне нравятся, заключается в том, что они также  аккуратно поместился в мою сумку для инструментов . Я нашел их в Интернете всего за 9 долларов…
 Зачистите провод
 Чтобы зачистить кабель аккумулятора, просто сомкните кусачки вокруг оболочки и сделайте круг. Не нажимайте слишком сильно, иначе вы повредите провода. Если внимательно присмотреться, то можно увидеть, что ни один из них не был разрезан. Есть много способов зачистки кабеля аккумулятора, я просто нахожу этот, с небольшой практикой, самым быстрым и простым. Я думаю, что Fiskars лучше справляются со своей задачей, и именно их я использую чаще всего.
 Мое единственное предложение — использовать подходящие кусачки, подобные изображенным на фото, или использовать Fiskars. На этой фотографии я решил использовать мой Klein High-Leverage Cable Cutter, артикул № 63050. Они стоят около 20 долларов в Home Depot.
 Chanel-Lock также производит наборы, которые стоят немного меньше денег, но далеко не так точны, и они быстро затупляются.
 Инструменты Klein довольно высокого качества и сохранят остроту в течение длительного времени по сравнению с такими продуктами, как Chanel-Lock. Правильный инструмент для правильной работы всегда стоит затраченных средств, если, конечно, вы не обнаружите настоящую сделку, такую ​​как инструмент Fiskars. .
 Использование набора диагональных плоскогубцев   или  Dykes, , как их часто называют, не позволит сделать такой чистый и красивый разрез или полосу, как набор кабельных кусачек или Fiskars.
 Тестовая глубина = неправильная посадка
 Здесь я зачистил провод и вставил его до упора в наконечник. Я немного переборщил здесь для иллюстративных целей. Эта вставка из зачищенного провода просто слишком длинная.
 Тестовая глубина = правильная посадка
 Я отрезал часть провода кусачками Кляйна и снова вставил его. Вставка глубиной , подходящая для , теперь готова к обжатию.
 Установите термоусадочную трубку
  СОВЕТ:   В зависимости от клеммы аккумулятора и размера провода выбранная вами термоусадочная трубка с клеевым покрытием  может не надеть  на клемму после ее обжатия. Просто наденьте термоусадочную трубку на провод  перед обжимом  . Обычно я обрезаю свою термоусадку примерно до 2,75 дюймов в длину, чтобы ее было достаточно для маркировки. .
 Положение обжима
 Этот наконечник батареи FTZ Industries имеет отраслевой стандартный код черного цвета для провода 1/0 и имеет тиснение буквами E-A, обозначающими настройки штампа.
 Это тиснение E-A указывает на то, какие матрицы следует использовать при опрессовке с помощью стандартных обжимных станков. Золотым стандартом  для обжима аккумуляторных наконечников является инструмент AMP Rota-Crimp. Несмотря на то, что не существует стандарта, который я мог бы найти для допусков на обжим наконечников, Amp является предпочтительным инструментом для многих профессионалов. К сожалению, этот инструмент стоит намного больше 1000 долларов, а мой находится где-то на дне залива Каско. О! По цене я заменил его на FTZ, но он отлично зарекомендовал себя, поэтому мне еще предстоит купить еще один AMP Rota Crimp.
 FTZ производит собственный инструмент, который стоит значительно меньше денег, чем AMP, но при этом использует тот же стандарт вращающегося штампа с теми же буквенными кодами, что и инструмент AMP. Я обжимал наконечники Ancor, FTZ, Quick Cable и AMP с помощью обжимного станка FTZ, и он одинаково хорошо работает со всеми этими наконечниками.
 На фото две позиции, разделенные черными полосами, где ваш обжимной инструмент должен сделать  два отдельных обжима  . На этой картинке я в состоянии сделать первый обжим.
 Сделать обжим
  Технически  , с аккумуляторными наконечниками, первый обжим должен быть сделан на конце наконечника, ближайшем к проводу. Второй обжим делается ближе к отверстию. Я сделал это в обратном порядке, и у меня никогда не было проблем. Это обратный способ обжатия промышленных компрессионных наконечников. С промышленными наконечниками вы начинаете с конца отверстия для шпилек и продвигаетесь к проводу. Я даже видел некоторые клеммы аккумулятора, помеченные  назад , а другие отмеченные  вперед . Думаю, если индустрия не согласится  какое нам дело  .
 Причина, по которой сначала рекомендуется обжимать конец провода   наконечниками батареи, состоит в том, чтобы не допустить отрастания оболочки провода от наконечника. Вы применяете клейкую термоусадку, поэтому небольшой зазор не имеет большого значения.
 С помощью алмазного обжимного инструмента можно обработать  острые кромки  на незакругленной части штампа. Чтобы облегчить это, я проконсультировался как с FTZ, так и с Quick Cable и решил сделать по два обжима в каждом месте.
 Сделайте первый выступ, параллельный обжимной головке, затем, как показано здесь, поверните его на 90 градусов или вертикально и сделайте еще один обжим в том же месте. Делаем так  оборота со всех сторон  что получается очень аккуратный и аккуратный обжим под термоусадкой. Хотя это и не обязательно, но делает работу более аккуратной и профессионально выглядящей.
 Круглая сторона / Острая сторона
 Когда наконечник обжат  один раз , он имеет два красивых закругленных угла и два заостренных угла. К  перевернув его на 90 градусов и сделав второй обжим  теперь у вас есть четыре красиво закругленных угла на наконечнике. Просто и легко..
 Первый обжим выполнен
 Вот первый обжим после  двойного обжима, поворота  и  закругления всех углов  .
 Готовый обжим
 Готовый обжим хорошо выполнен и хорошо сформирован. Обжимной инструмент FTZ фактически  уменьшает диаметр наконечника  аналогично  обжим  стоячий такелаж. Обжимной молоток Ancor  просто перекашивает выступ и делает в нем углубление  .
 Красивый наконечник
 Опять же, положительный кабель и наконечник аккумулятора сделаны с помощью метода  поворота , поэтому все углы красиво закруглены. Вы можете видеть, как  физически уменьшает наружный диаметр проушины .
  ПРИМЕЧАНИЕ:  Этот инструмент делает такой идеально обжатый наконечник, что, когда я экспериментировал и пытался также припаять один, после обжима припой не вытекал за пределы первой обжимной ленты. Этот обжимной инструмент делает соединение полностью водонепроницаемым и непроницаемым для пайки. В аэрокосмической отрасли это называют « газонепроницаемый  ” обжим.
 Вставьте термоусадочную трубку на место
 Теперь термоусадочная трубка готова к нагреву.
 Клейкая прокладка
 При термоусадке аккумуляторного кабеля всегда лучше использовать изделие  с клейкой прокладкой , предназначенное для тяжелых условий эксплуатации. Это обычно называют термоусадкой  с двойными стенками . Тем самым вы создаете герметичное соединение  , которое не позволит воде или влаге разъедать или повредить обжимной фитинг.
 Также необходимо убедиться, что клей расплавится с концов термоусадочного соединения. Если вы не видите, как клей  вытекает из  , как на этом фото, продолжайте использовать фен, пока не увидите. Не забудьте прогреть равномерно..
 Готовый продукт
 Вот как будет выглядеть ваша работа после завершения.
 Инструмент низкого качества – гидравлический обжимной инструмент Harbour Freight
 После многочисленных просьб я добавил свой опыт работы с гидравлическим обжимным инструментом Harbour Freight. Я могу подвести итог в двух словах,  очень плохой  ….. Читайте дальше, если вы хотите , почему  стоит за моим обзором…. (подмигнул)
 Пожалуйста, давайте не будем неверно истолковывать мой отзыв выше. Это не значит, что китайцы не могут делать что-то правильно,  они, конечно, могут  ,  и делают это каждый день  , но когда вы отправляете товар самым низким, самым низким покупателям, вы часто получаете то, за что платите, поскольку дело здесь.
 Этот инструмент стоил 59,99 долларов и стоил примерно столько же, сколько стоила его доставка в гофрированном ящике.0002 Давайте выложим что-нибудь открыто, мне нравятся Harbour Freight Tools,  для некоторых вещей  . Я ни в коем случае не пренебрегаю всей их продукцией… Недавно я купил коробки с нитриловыми перчатками за 1/3 того, за что я могу купить их в моем местном хозяйственном магазине, и они были точно такой же марки. Мне нравятся их наборы ключей, потому что я теряю много ключей и считаю их одноразовыми. HFT хорош для  многих  вещей, и они действительно служат своей цели. Этого у них не отнять.
  Однако этот инструмент не является собственностью их лучших продуктов.
  1-  Размеры кристаллов, по-видимому, взяты из какого-то  мифического китайского стандарта  для подсобных помещений. Это матрицы размером , а не  AWG. Повторяю, это штампы размером , а не  AWG, несмотря на соответствующую маркировку. Это не только  вводящее в заблуждение  это наглая  ложь  . Они настолько плохи и так неправильно маркированы, что я подозреваю, что какой-то бедняга в грязной темной комнате, без подключения к Интернету, на самом деле сделал это после жалоб клиентов из США, что матрицы не имеют размера AWG?
  2-  Судя по всему, более ранние модели этого инструмента изначально имели маркировку в стандарте MCM. Я вижу встречу в HFT tools прямо сейчас; “  О да, мы можем исправить это, позволив просто перемаркировать матрицы MCM в AWG. ». Извините, HFT, это так не работает…
  3-  Даже если вы найдете хорошо работающую матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент/матрицы  слегка магнитные , но недостаточно близко, чтобы предотвратить выпадение и потерю матриц. ВЧ  не будет  и  не может  получить вам замену. Пробовал..
  4-  Матрицы  ужасно выточены  , даже если выточены под  мифический выдуманный стандарт проволоки  …
  5-  Может кто  есть ПОЖАЛУЙСТА2  скажите китайцу что нет  ТАКОЙ провод  AWG, как 7 GA в реальном мире…….. WTF!
 Выступ 1/0. Матрица 1/0
 Итак, на этом изображении матрица с маркировкой HFT 1/0 с выступом 1/0. Ага, подходит….
 В этой демонстрации использовались все наконечники  для начинающих  или наконечники с самым маленьким наружным диаметром, которые подходят для проводов 1/0, 2GA или 4GA. Это были не сверхмощные силовые проушины   .
 Усиленные проушины значительно больше по внешнему диаметру. На самом деле, сверхмощный наконечник 1/0 даже не поместится между губками этого обжимного инструмента, когда он широко открыт.
 Обжатие наконечника 1/0 на матрице 1/0
 Да, верно…..! Плохая посадка, неправильный размер, матрица с неправильной маркировкой, ничего хорошего…..
 Процеживание….
 Этот кубик с маркировкой 1/0 равен , так далеко от , что это даже не смешно.
 Ой………
 Прекрасное выравнивание верхней и нижней штампов. Должен ли я продолжать…….?
 ОБЖИМ!
 Это , а не , как должен формироваться обжим.  Чрезмерное обжатие  может привести к поломке проводов и резкому ослаблению наконечника. Переобжатие так же плохо, как и недообжатие.
 Таким образом, наконечник 1/0 стоил мне 3,30 доллара, а провод 1/0 — около 2,00 долларов, так что теперь я заработал до 65,30 долларов, пытаясь понять этот мифический стандарт HFT/китайского штампа…. . Блин…
 2GA Выступ в штампе 1/0..?
 Хорошо, провод 1/0 и наконечники  с раструбом  не работают в кристалле 1/0 AWG, поэтому давайте попробуем пропустить сразу 1GA и сразу перейти к 2GA… два полных размера меньше, чем матрица 1/0 помечены как  …..
 Думаете, это сработает??
 А?
 И обжим……..
 Святый сверхобжимной Бэтмен!
 Даже наконечник и провод на два размера меньше, чем указано на обжимной матрице HFT, и этот инструмент, и я использую этот термин слегка, по-прежнему  GROSSLY  чрезмерный обжим. Это  НЕ ХОРОШО  . Обжим никогда не должен выглядеть так, никогда….
 Итак, еще один наконечник за 3,30 доллара и провод за 1,85 доллара испорчены, и мы приближаемся к 70,00 доллара…………
 Возможно, наконечник 4GA в кубике 1/0?
 Я сейчас в отчаянии…. Итак, давайте попробуем  Три размера меньше  ……
  Харборская грузовая грузовая.0027  4GA = Посмотрим…….
 Это немного лучше
 Наконец, обжим, который  выглядит  несколько приемлемым. Единственная проблема заключается в том, что этот инструмент продается для обжима проводов  ДО  1/0, и он будет обжимать только до 4GA.
 My  RIP OFF ALERT  громко пищит..
  Гидравлический обжимной инструмент Harbour Freight =   CAVEAT EMPTOR
 Вы испортите множество стандартных китайских аккумуляторных наконечников, пытаясь понять этот мифический  9/AWG0043, поэтому учитывайте это при общей стоимости инструмента.
 Если вы хотите использовать силовые наконечники для тяжелых условий эксплуатации,  fagedaboutit  …..
 1/0, 2GA, 4GA, обжатые с матрицей 1/0
  Сверху вниз, используя матрицу 1/0, Я пробовал:
  1/0 = FAIL
  1GA = FAIL (Не нужно было физически проверять, я знал, что это не сработает.)
  2GA = FAIL
5 4GA = Возможно Черт возьми, провод 7GA?
 Они так сильно промахнулись, что фактически придумали новый размер провода. (ухмыляется)
 Коммерчески доступный провод 7 AWG просто не существует в Северной Америке.
 These are the standard AWG sizes,  that actually do exist,  this crimper is  claimed  to work with…
  1/0
  1GA
  2GA
  4GA
  6GA
  8GA
  10GA
  12GA
  14GA
 Зачем кому-то нужен гидравлический обжимной инструмент   для обжима проводов 8GA – 14GA, я не понимаю.
 Хромированные штампы и штампы 7GA?
 Это какое-то довольно странное  хромовое  покрытие.? Также интересно отметить, что они полностью пропустили провод 1GA, , который легко доступен , но составили 7GA, которого нет.. Вау!!!!
 Пока HFT не разберется с размером кристалла AWG, я бы посоветовал  покупка инструмента у компании, которая действительно знает, о чем говорит , когда речь идет об обжиме проводов большого сечения.
 Хотя это может быть не самый плохой инструмент для размеров меньше 4GA, он не подходит для чего-либо большего, чем 4GA, и это просто делает его очень плохой ценностью.
 Если вы решите купить этот инструмент, там  БЕЗ ЗАЖИМА , когда наконечники обжаты. Все обжимные соединения должны выглядеть так, как показано на изображении 4GA.
 Ожидайте потратить около 30,00–40,00 долларов США на провода и клеммы, чтобы выяснить, какие матрицы работают с какими проводами и наконечниками AWG и когда вы это сделаете  ЗАПИШИТЕ ЭТО  … Вы сами должны это выяснить. Я дал вам первый, , матрица 1/0 AWG работает со стартовыми наконечниками 4GA , но остальные оплачиваются вами. мой многолетний поиск, чтобы принести читателям лучшую ценность, чем обжимной инструмент FTZ, я думаю, что наконец сдался. Каждый из изображенных инструментов (а их было много, много) продавался как штампы AWG.  НИ ОДИН ИЗ НИХ НЕ СООТВЕТСТВУЕТ AWG  .. Итого  ВИНТОВАЯ РАБОТА  … Даже когда я покупаю у  предполагаемых американских компаний  , которые утверждают инструменты AWG, они не более чем переклеенные китайские инструменты.
 Все эти три инструмента делают  УЖАСНО ПЛОХИЕ ОБЖИМЫ , и ни одна из матриц не подходит по размеру для наконечников AWG, которые мы используем. На инструмент справа я возлагал больше всего надежд, так как это явная подделка инструмента, сделанного в США за 3500 долларов. Этот инструмент-подделка настолько ужасно несбалансирован в ваших руках, что буквально делает его почти непригодным для использования. Штампы, краска, подгонка и отделка абсолютно УЖАСНЫ. Ни одна матрица из набора из 10 матриц не подходила ни к одной из проушин AWG, которые я использую, несмотря на то, что стандарт США «9».Наклейка 0042 компании , сообщающая мне, что матрицы изготовлены по стандарту AWG. Я подозреваю, что парень из техподдержки понятия не имел, что такое AWG…?
 Суть в том, что вы можете потратить метрическую кучу денег, как я, экспериментируя с дешевыми таинственными стандартными инструментами для штампов, или потратить деньги и просто купить FTZ  или TEMCO TH0005 (если вам нужен гидравлический инструмент).
 Насколько я понимаю, после покупки и тестирования не менее 20+ импортных инструментов для обжима аккумуляторных наконечников, FTZ по-прежнему остается лучшим соотношением цены и качества.
  ВАЖНО ПРОЧИТАЙТЕ:  Мы больше не можем предлагать прямую продажу этого обжимного инструмента FTZ из-за проблем со здоровьем. Пожалуйста, приобретите у нашего аффилированного партнера  Bay Marine Supply.
 Купить FTZ 94284 — BAY MARINE SUPPLY

 УДАЧИ И ПРИЯТНОГО ПЛАВАНИЯ!
 Переключить область ползунка
 Ссылка для загрузки страницы
 Инструменты, необходимые для самостоятельной установки электрооборудования кемпера – EXPLORIST.life
 Существует довольно много различных инструментов, которые вам понадобятся для сборки электрической системы для кемпера своими руками. Вам понадобятся кусачки, стриптизерши, щипцы и некоторые другие «стандартные» ручные инструменты. Это список инструментов, которые я обычно использую при создании таких проектов.
 Содержание
 Вам нужно будет отрезать провода определенной длины во время электрической установки дома на колесах, и я обычно использую 3 различных типа кусачек в зависимости от размера провода:
 Коаксиальные кусачки Klein 63030
 Боковые кусачки 8″
 Кусачки для обрезки заподлицо
 Коаксиальные кусачки Klein 63030
 Коаксиальные кусачки Klein 63030 — самые универсальные кусачки, которые у меня есть. Они достаточно малы, чтобы их было не слишком тяжело использовать для небольших проводов, но шестигранная режущая головка достаточно острая, чтобы перерезать большие провода 4/0, которые мы используем для больших инверторов и аккумуляторных батарей.
 Они полностью заменили мои 9-дюймовые кусачки для кабеля и почти заменили мои 16-дюймовые кусачки для проволоки, которые я показывал в предыдущем посте в блоге и учил вас, как резать провод. Эти коаксиальные резаки Klein дешевле, чем их 16-дюймовые аналоги, и их можно использовать для более тонких проводов, не будучи слишком излишним. Я бы классифицировал их как необходимый инструмент, если в вашей системе есть провода размером более 2 AWG.
 8-дюймовые диагональные кусачки
 Я ношу на своем поясе с инструментами набор 8-дюймовых диагональных кусачек, потому что их немного проще и быстрее использовать, чем коаксиальные кусачки, на проводах меньшего размера (6 AWG и меньше). Коаксиальные кусачки необходимо открывать шире, чем диагональные кусачки, чтобы принять провод; что не имеет большого значения, но немного утомляет руки после многократного использования. Я бы тоже отнес их к категории необходимости.
 Кусачки для нарезки заподлицо:
 Я ношу эти кусачки заподлицо на моем поясе с инструментами для очень тонких проводов; вроде 16 калибра и меньше. Они открываются с помощью пружины. Они также отлично подходят для застежек-молний. Я бы классифицировал их как «приятно иметь».
 Коаксиальные кусачки, 8-дюймовые диагональные кусачки и кусачки для обрезки заподлицо
 Итак… это все кусачки, которыми я регулярно пользуюсь. Из этих трех я бы сказал, что коаксиальные резаки являются НАИБОЛЕЕ универсальными, за ними следуют диагональные 8-дюймовые резаки и, наконец, маленькие резаки для обрезки заподлицо, поэтому, если у вас есть место в вашем бюджете на инструмент только для одного из них; 1-дюймовые коаксиальные резаки Klein 63030 — победители в моей книге.
 После того, как провода обрезаны до нужной длины, нам нужно снять изоляцию, чтобы обнажить оголенную медь. Вот различные инструменты для зачистки проводов, которые я использую для разных размеров проводов:
 Саморегулирующиеся инструменты для зачистки проводов
 6-12 AWG Инструменты для зачистки проводов
 Кабельный нож Jokari
 Klein 63030 Коаксиальные кусачки
 Саморегулирующиеся инструменты для зачистки проводов
 регулировка зачистки проводов. Я бы посчитал это обязательным. Это просто самый быстрый и удобный для начинающих способ зачистки проводов меньше 10 калибра. Я бы отнес их к разряду необходимости.
 Инструмент для зачистки проводов 6-12 AWG
 Эти инструменты для зачистки проводов 6-12 AWG могут зачищать провода от 12 до 6 калибра, но я действительно использую их только для 6 калибра; так что они немного пони с одним трюком, но они очень полезны для 6-го калибра, так как это немного неудобный размер для раздевания с помощью других инструментов, о которых я рассказываю в этом видео. Я бы классифицировал эти инструменты для зачистки проводов 66-12 AWG как «приятно иметь».
 Кабельный нож Jokari
 Для проводов больше 6 AWG я использую кабельный нож Jokari. У него внутри есть крошечное лезвие, которое врезается в изоляцию провода, когда вы вращаете нож вокруг провода, а эта ручка на задней панели позволяет вам контролировать глубину лезвия. После того, как разрез сделан вокруг проволоки; Затем я могу вытащить лезвие вверх по изоляции и удалить изоляцию. Этот довольно удобен для пользователя. Я бы классифицировал их как «хорошо иметь»… Потому что коаксиальные резаки Klein 63030 также хорошо подходят для зачистки проводов размером более 6 AWG.
 Коаксиальные кусачки Klein 63030
 Коаксиальные кусачки Klein 63030 также отлично подходят для зачистки проводов. Это немного менее удобно, чем кабельный нож Jokari, но с небольшой практикой он работает хорошо. Эти кусачки достаточно острые, так что я могу просто открыть их, надеть на провод, СЛЕГКА закрыть, а затем вращать вокруг провода, пока изоляция не будет разрезана; а потом просто снять изоляцию с медного провода. На самом деле я чаще использую этот метод, чем кабельный нож; но они оба хорошие методы. Я бы отнес их к разряду необходимости.
 После того, как провода будут обрезаны и их изоляция снята, вам понадобятся обжимные клещи соответствующего типа для обжима клемм (наконечник, кольцевой наконечник, лепестковая клемма, наконечник и т. д.) на конце. Вот обжимные клещи, которые я использую для различных клемм:
 Обжимной инструмент для изолированных клемм с храповым механизмом
 Обжимной инструмент для неизолированных клемм с храповым механизмом
 Обжимной инструмент для выступающих наконечников
 Обжимной инструмент для изолированных клемм с храповым механизмом
 изолированные соединители для стыкового соединения меньше 10 калибра; У меня есть обжимные клещи для изолированных клемм с храповым механизмом с плоскими губками, чтобы изоляция не повреждалась. Эти обжимные клещи имеют 3 различных захвата в зависимости от размера обжимаемой клеммы. Я бы классифицировал их как необходимость.
 Обжимной инструмент для неизолированных клемм с храповым механизмом
 Для неизолированных клемм, таких как сращивания с открытым цилиндром или соединители PV, такие как соединители MC4; Я использую эти неизолированные обжимные клещи с храповым механизмом. Они почти такие же, как и предыдущие обжимные клещи, но у губок есть небольшой «зуб» посередине, который сгибает клемму на себя для надежного обжима. Я бы отнес их к разряду необходимости.
 Обжимной инструмент для наконечников
 Для наконечников больше 10AWG до 4/0; мы должны разбить большие пушки с помощью этого большого обжимного станка для отступов. Этот инструмент для обжима наконечников имеет регулируемый пуансон, который может работать с наконечниками проводов от 8 AWG до размера больше 4/0. Наконечник идет на провод; провод в обжимной инструмент, и я сплющу эту ручку вниз, которая вводит пробойник в наконечник, обжимая провод на месте.
 Существует несколько других типов щипцов для больших наконечников (например, молотковые щипцы или гидравлические щипцы), но тот, который я вам показываю, или похожие, я видел, работают лучше всего с наиболее последовательным Результаты. Этот кримпер довольно дорогой; но это большие провода, по которым текут большие силы тока, поэтому для того, чтобы сделать это правильно с первого раза, чтобы вам не пришлось делать это снова… это необходимо.
 Наконечники — это фантастический способ сделать электрическую установку самодельного кемпера более профессиональной и, в конечном счете, более безопасной за счет лучшего соединения с винтовыми клеммами. Вот 3 разных обжимных станка, которые я использую:
 Обжимной инструмент с квадратным наконечником с храповым механизмом для проводов меньше 6 AWG
 Обжимной инструмент с шестигранным наконечником с храповым механизмом для проводов меньше 6 AWG
 Обжимной инструмент с трапециевидным наконечником для проводов от 2 AWG до 4 AWG
 меньше 6 AWG для таких вещей, как меньшие интеллектуальные контроллеры заряда солнечной батареи Victron.
 Этот инструмент для обжима шестигранных наконечников с храповым механизмом изготавливает шестигранные наконечники на проводах меньше 6 AWG для таких устройств, как распределительные панели постоянного тока или инверторы/зарядные устройства Victron Multiplus.
 Этот обжимной инструмент для больших наконечников предназначен для обжима квадратных наконечников на проводах калибром от 6 AWG до 2 AWG для таких устройств, как более крупные (150 В и 250 В) контроллеры заряда Victron SmartSolar.
 Сейчас… Наконечники созданы для того, чтобы сделать вашу жизнь проще, качество работы — лучше, а установку — более профессиональной. Итак, поскольку вы «МОЖЕТЕ» выполнить установку без наконечников; Я должен классифицировать их как «приятно иметь», но это необходимость, если вы пытаетесь достичь профессиональных результатов.
 Вот несколько «других» инструментов, которые я считаю необходимыми для самостоятельной установки электрооборудования кемпера. Я бы сказал, что у большинства людей уже есть некоторые или все эти инструменты, поскольку они довольно часто используются во многих различных проектах «сделай сам» (и не только в электрических системах для кемперов). 0003
 Тепловая пушка
 Во-первых, тепловая пушка. Мы наклеиваем термоусадку с клеевым покрытием на все наши наконечники проводов, и лучший способ усадить эту термоусадку и сделать клей, активируемый нагреванием, липким… использовать тепловую пушку. Моя дешевая тепловая пушка, которой я пользуюсь последние 2-3 года, сломалась на прошлой неделе; поэтому я воспользовался этим шансом, чтобы перейти на что-то более приятное, поэтому я купил эту тепловую пушку Dewalt с батарейным питанием. Он имеет два температурных режима, и отсутствие шнура питания довольно приятно. Тепловая пушка — это «необходимость», но если вы пытаетесь сэкономить несколько копеек… Большинство недорогих тепловых пушек на Amazon отлично подойдут для того, что мы просим их делать; но однажды сломаю недорогую версию инструмента; Я пытаюсь перейти на версию более высокого качества, так как совершенно ясно, что я действительно использую ее.
 Мультиметр
 Далее; цифровой мультиметр. Большинство из них будут работать нормально только для проверки напряжения; это то, для чего я в основном использую свой.
