Аккумуляторный паяльник на батарейках из жестянки Altoids

Следуя этой инструкции, вы сможете сделать маленький аккумуляторный паяльник своими руками. Такой паяльник будет работать не хуже любого другого недорогого, приобретенного в магазине. Прибор нагревается до температуры в 565 градусов Цельсия, а его мощность эквивалентна 15 Вт. Принцип работы такой же, как и у многих других паяльников с батарейным питанием (например, такого), и стоит не так уж дорого.

Паяльник питается от гальванических элементов, поэтому он является портативным. Вы можете использовать его при отсутствии розетки. Изготовление – не очень сложный процесс, и вы легко с ним справитесь.

Если вы решились на осуществление данного проекта, то вам понадобится обычный паяльник, чтобы припаять батарейный отсек, переключатели и т.д. Если у вас нет паяльника, то можете соединить провода скруткой с последующей их изоляцией.

Внимание! Соблюдайте меры безопасности. Не прикасайтесь к нагретым поверхностям, дабы не получить ожег. Не работайте рядом с легковоспламеняющимися веществами.

Переходим к следующему шагу, в котором определим, какие материалы нам потребуется.

Шаг 1: Материалы

Все необходимые детали можно приобрести на RadioShack, а их суммарная стоимость не превысит 15 долларов.

Жало паяльника (это та часть, которая нагревается чтобы плавить припой).
Батарейный отсек на 4 элемента (6 вольт). У этого экземпляра имеется встроенный выключатель, поэтому вам не придется дополнительно его покупать.
Выключатель (только если в батарейном отсеке его нет). Этот выключатель подойдет в том случае, если вы желаете, чтобы паяльник был постоянно включенным без дополнительного воздействия на него. Если же хотите, чтобы он выключался, когда вы отпускаете кнопку, то используйте подобное устройство.
Какой-либо корпус, чтобы вы смогли смонтировать в него все это хозяйство. Можете использовать данную коробку, или простую деревянную (при условии, что жало не будет касаться ее).
Корпус можно сделать из жестяной коробочки из-под конфет Altoids.
Патрон для лампы с цоколем E-10. Можете использовать любого типа, который можно смонтировать и подключить.
Паяльник. Если у вас его нет, попробуйте скрутить провода между собой или попросите на время паяльник у кого-нибудь.
Припой для пайки.

Шаг 2: Подготовка

Прежде, чем приступить к сборке беспроводного паяльника, следует разработать проект вашего устройства. Выше приведена базовая схема сборки паяльника. Компоненты должны выдерживать ток в 1,7 А. Подберите для проекта все необходимые материалы и хороший, удобный корпус. В качестве корпуса отлично подойдет жестяная коробка из-под леденцов Altoids. С таким корпусом паяльник выглядит очень элегантно, а батарейки менять в нем очень удобно, просто открываете крышку и замените их. Если вы хотите, чтобы прибор работал от сети переменного тока, то вместо батареек подключите к нему блок питания с выходным напряжением 6 В на ток 1,5-2,0 А.

Шаг 3: Начинаем сборку

Если вы мало-мальски разбираетесь в электронике, то без проблем сможете собрать схему или изменить ее в соответствии с вашим пожеланием. Если нет, то используйте схему, нарисованную выше. Это самая простая электрическая схема, которая существует в природе.

Удачной вам пайки!

Шаг 4: Поиск проблем

Если ваш паяльник не работает, не впадайте в уныние. Ниже приводятся возможные проблемы, которые могут возникнуть и способы их устранения.

Жало нагревается очень слабо. Возможно вы применяете не тот тип аккумуляторов. Используйте только NiMh-аккумуляторы емкостью 1500-2000 мА*ч. Не применяйте для питания устройства щелочные или литиевые элементы питания. Паяльник потребляет большой ток, поэтому быстро разряжает аккумуляторы. Рассмотрите возможность подключения питания для паяльника от внешнего выпрямителя.

Паяльник вообще не нагревается. Попробуйте вначале заменить (или зарядить) батарейки. Прикоснитесь к жалу и проводам, чтобы убедиться, что он начал нагреваться. Если проблема осталась, то это либо плохое соединение, либо неправильно соединены аккумуляторы между собой. Возможно, жало вышло из строя. Поломка жала маловероятна, если не подавать на него слишком высокое напряжение или применять к нему грубую физическую силу.
Батарейки нагреваются, а жало – нет. Это значит, что батарейки в данный момент разряжаются. Немедленно выньте их из отсека, чтобы избежать пожара или утечки химических веществ! Проверьте соединения батарейного отсека, возможно в нем присутствует замыкание. Выводные провода батарейного блока никогда не должны соединяться друг с другом. Изолируйте все электрические соединения с помощью изоляционной ленты или термоусадочной трубки.

Схема переносного паяльника не так уж и сложна, чтобы вы не смогли сами разобраться в причинах неисправностей и устранить их.

Оглавление

Шаг 1: Материалы
Шаг 2: Подготовка
Шаг 3: Начинаем сборку
Шаг 4: Поиск проблем

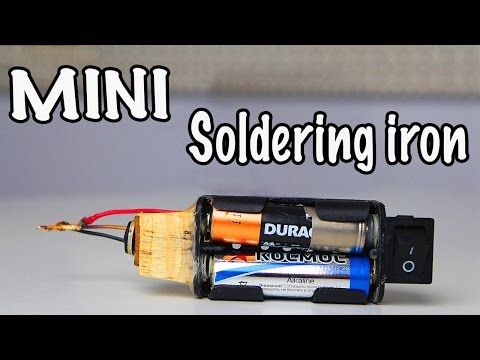

Мини паяльник с питанием от батареи

Главным плюсом этого мини паяльника является то, что он питается от аккумуляторной батареи напряжением 3,7 В. Он не привязан к сети и его спокойно можно взять с собой. Конечно мощность его не велика, но её вполне хватит чтобы спаять провода или припаять какой-нибудь отвалившийся радиоэлемент.

И так, что же понадобится для изготовления мини паяльника?

Одножильный провод с диаметром жилы 2 мм.
Кусок телескопической антенны.
Нихром, проволока 0,2 мм. Длинной 10 см.
Кембрик из армированного стекловолокна.
Аккумуляторная батарея 3,7 В.
Батарейный отсек для этого аккумулятора.
Кусок круглой деревяшки.
Переключатель.
Тонкий одножильный провод 0,3-06, диаметра (можно распустить многожильный).

Изготовление мини паяльника

Возьмем толстый одножильный провод диаметром 2 мм сечения. Снимем изоляцию канцлерским ножом или другим способом.

Затем возьмем телескопическую антенну от любого приемника, джойстика или рации и разберем её. Нам нужно найти трубку, в которую будет плотно входить наша жила от провода. Как только колено антенны подобрано, остальные части можно убирать.

С помощью станка или вручную напильником затачиваем толстую жилу провода под конус – то будет жало для пайки.

Отрезаем ножовкой примерно 1,8 см.

Отрезаем примерно 4 см трубки, которую взяли от антенны.

Берем нихромовую проволоку и отмеряем 10 сантиметров, остальное отрезаем.

Возьмем проволоку диаметром 1,2-1,8 мм. Она нужна только для намотки катушки, в дальнейшем она нам не понадобится. Материал её не имеет значение. Наматываем нихромовую проволоку, оставляя концы примерно по 1 сантиметру.

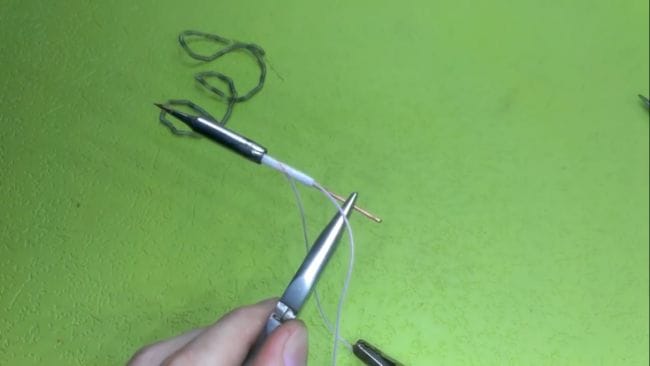

Затем возьмем тонкую жилу от медного провода, сложим пополам и закрутим кусачками.

Проденем в получившееся ушко нихромовую проволоку и закрутим конечек вокруг медной проволоки. И пока отложим.

Возьмем трубку от антенны и кембрик из армированного стекловолокна проденем внутрь трубки. Если кембрик у вас окажется большего диаметра – можно сделать продольный надрез и подогнать под диаметр трубки.

Берем все вместе и собираем.

Нихромовую катушку с проволокой продеваем в кембрик, чтобы снаружи торчала только проволока длиной 1 см. Из этого сантиметра делаем виток вокруг термической изоляции. Это будет термоэлемент.

Берем наше жало и вставляем в трубку от антенны.

С другой стороны, до упора вставляем наш термоэлемент.

Возьмем круглую деревяшку и отпилим примерно 2-3 см.

В центре просверлим отверстие под паяльный элемент.

От этого отверстия этим же сверлом про фрезеруем паз, смотрите фото.

Вставим паяльное жало с термоэлементом в сборе. И хвост загнем в паз.

Сверлим ещё отверстий, но уже меньшего диаметра и чуть дальше от центра.

Берем тонкий медный провод и делаем петлю на трубке и загибаем. Это будет второй контакт.

Вставляем все в круглую деревяшку.

Фиксируем загнутый проводник горячим клеем. И приклеиваем батарейный отсек. Полярность не имеет значения.

С другой стороны, к батарейному отсеку приклеиваем выключатель. Также фиксируем проводники клеем. Соединяем все последовательно: термоэлемент, переключатель, элемент питания.

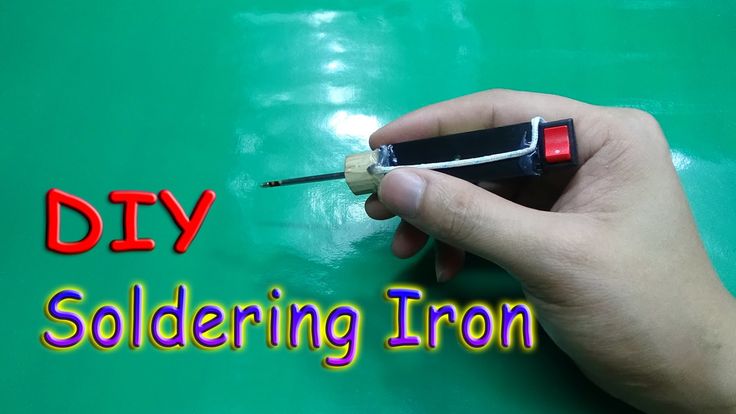

Вот и все – мини паяльник готов. Вставляем заряженный аккумулятор, включаем выключатель и пробуем паять.

Нагревается почти сразу. Таким паяльником очень хорошо паять мелкие SMD элементы или другую мелочь.

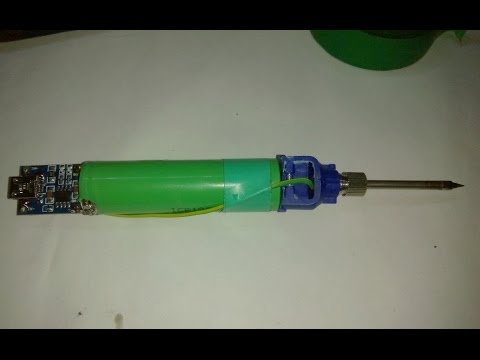

Смотрите видео изготовление мини паяльника своими руками

Аккумулятор Портативный Паяльник Самодельная Плата Arduino Код

Аккумулятор Паяльник

08.13.2021 | Просмотров: 11309 | Ардуино | автор: ELECTRONOOBS

Доля

Наконец-то я сделал работающий портативный паяльник на батарейках. Этот может расплавить припой менее чем за 10 секунд, что удивительно. Паяльник весит чуть больше 100 грамм, удобен в использовании, нагревается до 300 градусов, работает очень быстро, заряжается от USB-разъема, так как внутри на плате и на экране есть микросхема защиты, можно увидеть уровень заряда батареи, внутреннее сопротивление наконечника утюга, и мы можем установить время нагрева и максимальную мощность. На печатной плате у нас есть датчик тока, чтобы мы могли измерять ток, а вместе с ним и мощность, у нас есть усилитель для измерения низкого сопротивления наконечника, и у нас есть полевой МОП-транзистор для управления мощностью, поступающей на наконечник.

Часть 1 — Что нам нужно

Итак, что касается компонентов, которые нам нужны, конечно же, печатная плата, которую в моем случае я сделал с помощью PCBWAY. МОП-транзистор, микроконтроллер ATmega328 вместе с кварцевым генератором, резисторы и конденсаторы SMD, которые находятся в корпусе 0603, небольшой зуммер SMD, несколько светодиодов, разъем USB, усилитель LM358, небольшой OLED-экран и датчик тока AMS712. . Наряду с этими компонентами нам также нужны зажимы для подключения батареи к положительному и отрицательному. Весь пакет обошелся мне всего в 1 доллар. Что касается наконечника, я заказал несколько с пометкой 15 Вт. А чтобы добавить железный наконечник, нам нужна винтовая головка, которая также обошлась мне всего в несколько центов.

Таким образом, мы можем завинтить или открутить наконечник, когда захотим.

Печатная плата: получить печатную плату GERBERs
3D-файлы дел STL: Получить файлы STL
1 х 15 Вт железный наконечник: ССЫЛКА Aliexpress
1 х ATMega328p-AU: ССЫЛКА Aliexpress
1 x OLED-экран i2c: ССЫЛКА Aliexpress
.
.
См. полный список деталей

Часть 2 — Схема

Схема ниже. Для управления выходной мощностью мы используем MOSFET. Это может работать до 6 ампер при 20 В. На самом деле это не обязательно, так как напряжение питания совпадает с напряжением затвора, но я также использовал небольшой биполярный транзистор в качестве драйвера затвора. Затем у нас есть зарядный модуль, подключенный к разъему USB, а с другой стороны к аккумулятору, и это даст нам значение VCC. Как вы видели на экране, мы также измеряем сопротивление железного наконечника.

Для этого мы используем делитель напряжения между сопротивлением наконечника и резистором R8, и, поскольку выходное напряжение очень низкое, мы используем операционный усилитель для усиления этого напряжения и считывания его с помощью АЦП Arduino. Ниже у нас есть датчик тока, ACS712. На печатной плате также есть контактные площадки UART, чтобы мы могли запрограммировать микроконтроллер, а также контактные площадки для небольшого OLED-дисплея.

Часть 3 — Печатная плата

Получите файлы GERBER снизу и, возможно, поддержите мою работу. Затем перейдите, например, на PCBWAY.com. Теперь мы цитируем и добавляем такие настройки, как толщина, цвет паяльной маски, количество печатных плат и т. д., а затем сохраняем в корзину и, наконец, загружаем файлы GERBER. 10 печатных плат обойдутся вам всего в 5 долларов плюс доставка. После оплаты мы получаем печатные платы от PCBWAY всего за пару дней. Затем я делаю быстрый осмотр, могу сказать, что качество печатных плат отличное, поэтому мы можем продолжить сборку печатной платы.

Загрузить мои файлы PCB GERBER

Часть 4. 3D-кейс

Пора добавить корпус. У вас есть дизайн для скачивания по ссылке ниже. Я напечатал корпус материалом PLA, 2 периметра и 20% заполнения и без поддержек. Корпус сделан таким образом, что он будет удерживать аккумуляторные площадки на месте. Как только я убедился, что печатная плата подходит внутри вместе с батареей, я немного отшлифовал ее наждачной бумагой, чтобы она была более гладкой, а также покрасил ее в черный цвет аэрозольной краской. Я также добавляю некоторые детали другим цветом, чтобы они выглядели лучше.

Загрузка 3D-файлов

Часть 5.1 — Добавление паяльной пасты

Припаиваем компоненты. Вы можете сделать это один за другим или сделать, как я, и использовать SMD-трафарет, паяльную пасту и оплавить все компоненты сразу, используя мою самодельную плиту для оплавления. Чтобы сделать это быстрее и проще, я взял свой микроконтроллер ATMega238 из старой Arduino NANO, таким образом, у него уже есть загрузчик, и я знаю, что он работает. Подготовьте все компоненты сбоку, прежде чем наносить пасту. Теперь я добавляю другие печатные платы с помощью скотча, чтобы моя печатная плата оставалась на месте. Затем я положил трафарет SMD сверху, чтобы выровнять его с контактными площадками. Я добавляю немного пасты и с помощью шпателя заполняю все отверстия. Теперь на всех колодках есть паста.

Часть 5.2. Добавление компонентов и оплавление

Теперь я добавляю все компоненты один за другим с помощью пинцета. Это медленный процесс, но он быстрее, чем пайка компонентов по одному. Все компоненты на месте. Я беру самодельную станцию оплавления и включаю ее. Я кладу печатную плату сверху и оплавляю компоненты. ПОКАЗЫВАТЬ. Вот и все. Все компоненты припаяны на свои места. Получив печатную плату, подключите внешний программатор FTDI к контактным площадкам UART и загрузите тестовый код, чтобы убедиться, что он работает. В моем случае я всегда загружаю счетчик и открываю последовательный монитор. Если вы получили цифры, значит, микроконтроллер работает.

Часть 5.3 — Окончательная сборка

Теперь мы можем загрузить код паяльника, который вы можете найти ниже в следующей главе, если вы хотите его использовать. Скомпилируйте и загрузите код на плату. Теперь продеваем винтовую клемму через отверстие и затягиваем гайку с другой стороны. Корпус сделан таким образом, что он должен сидеть идеально. Теперь припаяйте провода обратно к печатной плате и закрепите плату на месте. Проверьте, можно ли вставить разъем USB, и зарядите аккумулятор. Если да, мы добавляем эти крошечные кнопки в топкейс и закрываем его. Чтобы закрыть его, мы используем несколько маленьких винтов, и все. Мой самодельный портативный паяльник на батарейках готов.

Часть 6 — Код

Получите код ниже и, возможно, поддержите мою работу. Вам также понадобится библиотека для OLED-экрана, поэтому загрузите ее и перейдите к эскизу, включите библиотеку и добавьте библиотеку .zip и выберите только что загруженный zip-файл. Скомпилируйте, подключите модуль FTDI к плате и загрузите код. Прочтите комментарии в коде, чтобы узнать больше.

Скачать Аккумуляторный паяльник Code

 //Входы/выходы
#define МОП-транзистор 3
#define ЗУММЕР 5
# определить RES_DIVIDER 4
#define BAT_IN A0
#define ACS_IN A2
# определить LM358_1 A1
#define LM358_2 A3
# определить SW1 8
# определить SW2 10
#define SW3 9

Часть 7 — Испытание

Я получаю свой термопарный термометр. Я кладу наконечник сверху и нажимаю кнопку на 10 секунд. И смотрите, он достиг более 300 градусов всего за 11 секунд. Я думаю, что мощности достаточно, и этот инструмент должен быть более чем полезен, когда я работаю вне своей мастерской. В другом тесте, как видите, наконечник был холодным, и я мог дотронуться до него пальцами. Я нажимаю кнопку и, как видите, менее чем за 8 секунд мы можем расплавить припой. Довольно мило, верно? Помните, что у этой печатной платы все еще есть проблема , мы всегда должны вынимать батарею, когда закончим работу, поэтому я должен исправить это в будущей версии. Нет переключателя ВКЛ и ВЫКЛ, поэтому батарея всегда подключена, поэтому, даже если мы выключим экран в спящем режиме, батарея все равно будет медленно разряжаться с течением времени…

часть 9 — см. полное видео

Утюг маленький, очень удобный в использовании, он весит всего несколько граммов, очень легко изменить форму наконечника, так как на рынке есть все виды наконечников. Аккумулятор заряжается с помощью USB-разъема и адаптера 5 В, которые есть у всех. Прошивка проста, но ее можно значительно улучшить с помощью нескольких режимов и дополнительных функций. Я изучаю способ измерения температуры, так что следите за новостями. Я надеюсь, что вам понравится этот проект и, возможно, вы тоже сделаете его сами. Если мои видео помогут вам, поддержите мою работу на моем PATREON или сделайте пожертвование на моем PayPal. Еще раз спасибо и увидимся позже, ребята.
