Переменный конденсатор своими руками. Как сделать переменный конденсатор своими руками: пошаговая инструкция

Как изготовить переменный конденсатор в домашних условиях. Какие материалы и инструменты понадобятся для создания КПЕ. Какие виды переменных конденсаторов бывают. Как правильно собрать и настроить самодельный КПЕ.

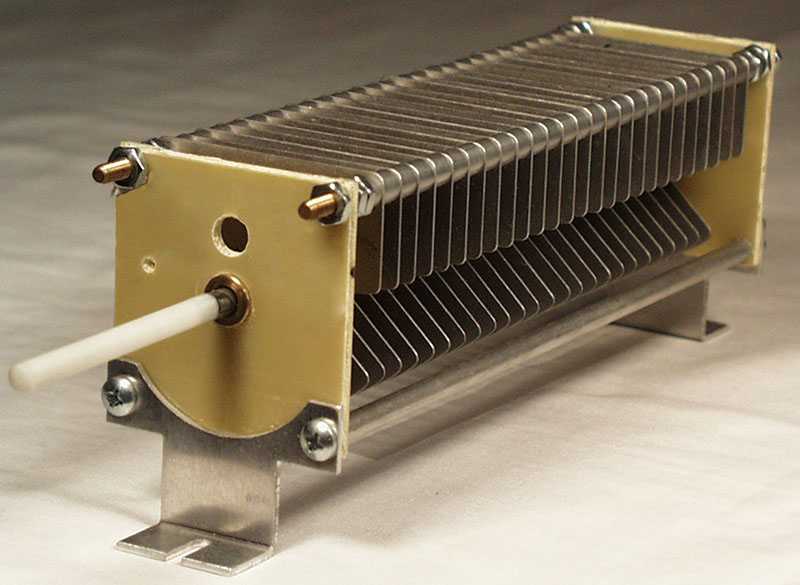

Что такое переменный конденсатор и для чего он нужен

Переменный конденсатор (КПЕ) — это электронный компонент, емкость которого можно изменять в определенных пределах. Он состоит из двух наборов металлических пластин — подвижного ротора и неподвижного статора. При вращении ротора изменяется площадь перекрытия пластин, что приводит к изменению емкости конденсатора.

Основные области применения переменных конденсаторов:

• Настройка колебательных контуров в радиоприемниках
• Подстройка частоты в генераторах
• Согласование антенн
• Фазовращатели
• Измерительные приборы

КПЕ позволяют плавно изменять емкость в цепи, что необходимо во многих радиотехнических устройствах. Самодельный переменный конденсатор может стать хорошей альтернативой покупному, особенно для экспериментов и учебных целей.

Виды переменных конденсаторов

По конструкции различают следующие основные типы переменных конденсаторов:

• Воздушные — с воздушным диэлектриком между пластинами
• Пленочные — с диэлектриком из тонкой пластиковой пленки
• Керамические — с керамическим диэлектриком
• Вакуумные — для работы на высоких напряжениях

По способу изменения емкости:

• Поворотные — емкость меняется при вращении ротора
• Подстроечные — с регулировкой отверткой
• Компрессионные — емкость меняется при сжатии пластин

Для самостоятельного изготовления наиболее просты в реализации воздушные поворотные конденсаторы. Их мы и рассмотрим далее.

Необходимые материалы и инструменты

Для создания простого переменного конденсатора своими руками потребуются:

• Алюминиевые листы толщиной 0.5-1 мм
• Болты и гайки M3 или M4
• Изоляционные прокладки (пластик, текстолит)
• Монтажные провода
• Ручка для вращения
• Корпус (можно использовать пластиковую коробку)

Из инструментов понадобятся:

• Ножницы по металлу
• Дрель или сверлильный станок
• Напильники
• Наждачная бумага
• Паяльник
• Пинцет

Все материалы доступны в хозяйственных магазинах. Для точной разметки желательно иметь штангенциркуль.

Пошаговая инструкция по изготовлению КПЕ

Рассмотрим процесс создания простого воздушного переменного конденсатора:

1. Нарежьте из алюминиевого листа пластины для ротора и статора. Для ротора потребуется 5-7 пластин, для статора — на 1 меньше.
2. Просверлите в центре каждой пластины отверстие под ось. Диаметр отверстия должен быть чуть больше диаметра оси.
3. Соберите пластины ротора на оси, проложив между ними изоляционные шайбы. Закрепите гайками.
4. Аналогично соберите пластины статора на отдельной оси.
5. Закрепите статор в корпусе. Ось ротора установите в подшипник.
6. Припаяйте провода к ротору и статору для подключения.
7. Установите ручку на ось ротора.
8. Проверьте плавность хода и отсутствие замыканий между ротором и статором.

При сборке важно обеспечить параллельность пластин и равномерный зазор между ротором и статором. Это позволит получить плавное изменение емкости.

Как рассчитать емкость самодельного конденсатора

Емкость воздушного конденсатора можно приблизительно рассчитать по формуле:

C = 0.0885 * S * (n-1) / d

Где:

• C — емкость в пикофарадах
• S — площадь перекрытия пластин в см²
• n — общее число пластин
• d — расстояние между пластинами в см

Например, для конденсатора с 10 пластинами площадью 10 см² каждая и зазором 1 мм емкость составит:

C = 0.0885 * 10 * 9 / 0.1 = 79.65 пФ

На практике реальная емкость обычно немного отличается от расчетной из-за краевых эффектов. Точное значение можно измерить с помощью RLC-метра.

Типичные ошибки при изготовлении КПЕ своими руками

При самостоятельном создании переменного конденсатора начинающие радиолюбители часто допускают следующие ошибки:

• Недостаточная жесткость конструкции, что приводит к вибрациям пластин
• Неравномерный зазор между пластинами ротора и статора
• Плохая изоляция между ротором и статором
• Использование материалов с высоким температурным расширением
• Отсутствие экранирования, приводящее к наводкам

Чтобы избежать этих проблем, нужно тщательно выполнять все этапы сборки и использовать качественные материалы. Особое внимание стоит уделить креплению и центровке пластин.

Настройка и проверка работоспособности КПЕ

После сборки переменного конденсатора необходимо проверить его работоспособность:

1. Измерьте сопротивление изоляции между ротором и статором — оно должно быть не менее 100 МОм.
2. Проверьте плавность хода ротора во всем диапазоне.
3. Измерьте емкость в крайних положениях ротора.
4. Убедитесь в отсутствии резких скачков емкости при вращении.
5. Проверьте стабильность емкости при небольших механических воздействиях.

При необходимости выполните подстройку — выровняйте пластины, отрегулируйте зазоры. Для повышения стабильности можно залить конструкцию эпоксидной смолой.

Применение самодельного переменного конденсатора

Изготовленный своими руками КПЕ можно использовать во многих радиолюбительских проектах:

• Простые детекторные приемники
• Колебательные контуры генераторов
• Согласующие устройства антенн
• Измерительные LC-генераторы
• Учебные демонстрационные модели

Самодельный конденсатор отлично подойдет для экспериментов и отработки навыков конструирования. При аккуратном изготовлении его характеристики могут быть близки к промышленным образцам.

Заключение

Создание переменного конденсатора своими руками — интересный проект для радиолюбителя. Он позволяет на практике изучить устройство и принцип работы этого важного компонента. Полученные навыки пригодятся при конструировании более сложной радиоаппаратуры.

Хотя промышленные КПЕ доступны и недороги, самостоятельное изготовление дает возможность реализовать нестандартные конструкции под конкретные задачи. Это развивает инженерное мышление и понимание работы электронных устройств.

Самодельный конденсатор переменной емкости / Хабр

Привет Хабр, первая статья, посвящаю ее созданию своего КПЕ. Так уж вышло, что для УКВ диапазона понадобился генератор, но не было подходящего КПЕ для него, собравшись мыслями соорудил следующее:

Выглядит убого, потерто, исцарапано, однако посмотрев на подобного рода статьи и ужаснувшись, моя поделка начинает выглядеть на их фоне немного лучше, тут и относительная виброустойчивость, за счет выбранной толщины пластин и их площади, прамочастотная зависимость поворота ротора из-за выбранной формы пластин.

Пластины выполнены из латунной жести, покрытой цинком или алюминием, на вкус определить не смог, магнит не подает признаков магнитности.

В качестве направляющих и оси ротора использую спицы от велосипеда.

Набор инструментов которые вам понадобятся (Мозг остался за кадром, но он тоже пригодится).

Форму пластины навел карандашом, подкладывая телефон под лист бумаги, подгонав размер увеличением/уменьшением размера картинки (КТО ПРИДУМАЛ ПРИНТЕР?!) Точных чертежей не привожу, ибо мне хватило того, что вы видите на фото выше.

Форму конденсатора следует выбирать исходя из ваших нужд, они бывают разные, опишу некоторые на картинке ниже:

а) Имеет линейную зависимость емкость относительно повора вокруг оси.

в) Линейная частототная зависимость.

Опишу метод относительно ровной спайки пластин на одинаковом расстоянии друг от друга. Берем шайбы нужной толщины, которая должна быть между пластинами, закрепляем все это дело как на фото, делаем спайку, зажав все это дело крокодилами и заранее убедившись в ровном положении пластины относительной предыдущих, с припоем перебирать не стоит, чтобы потом не танцевать с бубном и надфилем, чтобы то что вы напаяли не совершало КЗ между пластинами.

Пластины вырезал из латунной жести обычными дешевыми ножницами, даже не по металлу. После выреза, сверлим отверстия в заранее обговоренных с чертежом местах, рекомендую на этом этапе не торопиться выравнивать пластины, спиливая ненужные части жести, ибо не факт, что вы станок с чпу и просверлили отверстия достаточно ровно, чтобы после припайки их к направляющим они стояли вровень, лучше это будет сделать после припайки к направляющим.

По итогу вы заимеете вот такие такие две детали статора и ротора:

Изолятор я сделал из вдвое сложенных фольгированных кусков текстолита, заранее очистив ненужные части фольги. Чтобы вал ротора не износил текстолит достаточно быстро, я сделал из жести трубочку в 2 мм диаметром, сделал ее достаточно неровно, вставил в проделанное отверстие в текстолите, заклепал ее и подбил в нее вал, трубочка обрела форму отверстия в текстолите. Чтобы вал был в натяжении и после настройки не падал своим центром тяжести к центру земли со скоростью 9.8м в сек за сек на 1 кг, нужно сделать прямоугольную пластину, загнуть, как показано на фото, сделать отвертие под вал, припаять ее к части фольгированного текстолита который имеет контакт с ротором, и вставить ненужную вам резинку между роторной пластиной и текстолитом, используя ее в качестве клина, данная колхозная конструкция не обладает инерцией после настройки, если использовать тупую пружину, то во время настройки она сжимается или разжимается и когда вы отпускаете ручку настройки, пружина ехидно смеясь передвигает ручку в сторону, сбивая настройку. Также забыл добавить, чтобы вал ротора держался с той стороны, где в будущем будет ручка настройки, нужно сделать (или у вас такая есть) контршайбу для вала и пропил в последнем для первого, чтобы иметь в будущем возможность разбора конструкции.

Если после сборки у вас при повороте ротора появляется КЗ — не беда! берем ЛБП, ставим такой ток, чтобы не сплавило пластины между собой (вдруг у вас сварочник вместо лбп?) и подсоединяем к выводам ротора и статора, наблюдаем где искрит и пинцетом отжимаем пластины в стороны, делаем так покуда не перестанет искрить в разумных пределах поворота статора

Проведя измерения, получилось около 12 пф начальной емкости и около 40пф в максимально задвинутых пластинах. На мой взгляд результаты могут быть гораздо лучше.

Ниже фото осциллограммы при верхней частоте авиа диапазона, для него собсна и делал его (амплитуда нестабильная скорее всего из-за полосы пропускания ослика, на деле там думаю все с ней хорошо).

Всем спасибо за внимание, отвечу на любые комментарии требующие конструктивные уточнения, ибо я уверен не все мои объяснения будут понятны абсолютному большинству.

Как сделать переменный конденсатор своими руками

Недавно мы разобрались с резисторами , а теперь давайте займемся конденсаторами. Конденсатор — это устройство для накопления заряда и энергии электрического поля. Первые отечественные конденсаторы стеклянные банки с дробью, обклеенные фольгой делали в г. Ломоносов и Г. Что может быть интересного в конденсаторе?

Поиск данных по Вашему запросу:

Как сделать переменный конденсатор своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт радиоприемника своими руками
• переменный конденсатор своими руками
• ¡ — Опыты с конденсаторами
• Юный техник — для умелых рук 1957-16, страница 6
• Как измерить емкость конденсатора своими руками
• Переменный конденсатор
• Форум самодельщиков: Конденсатор Переменной Ёмкости — Форум самодельщиков
• как сделать высоковольтный конденсатор своими руками
• Моя Тесла-лаборатория. Конденсатор переменной емкости.
• Фильтр для электросети своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Высоковольтный конденсатор сделай сам.

Ремонт радиоприемника своими руками

Перейти к содержимому. Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое! Отправлено 16 February — А вот мои кандёры, у которого пластин много ёмкость пикушек вышла,он для передатчика, а у второго 24 пикушки,он для трансивера делался. Отправлено 17 February — Отправлено 18 February — Отправлено 19 February — Quote ?

Функции макро съёмки нету. Через лупу не получается почти никогда. Отправлено 18 May — Отправлено 28 May — Отправлено 12 February — Система для сообществ IP. Board sam0delka. Электрические самоделки Радиоэлектроника Правила форума Просмотр новых публикаций. У админа появился крутой канал на YouTube по тематике самоделок и экспериментов!

Закрыть Открыть. Конденсатор Переменной Ёмкости Мусорка пригодиться Страница 1 из 1 Вы не можете создать новую тему Вы не можете ответить в тему. Группа: Пользователи Сообщений: Регистрация: 06 February Репутация: Отправлено 16 February — Для изготовления КПЕ мне понадобились следующие инструменты и материалы: Текстолит из которого я изготовил 2 круглые пластины используя для этого: сверло, шуруповёрт, наждачный круг и маркер. Приделал провода… Что то типо ручки..

НУ и получилась вот такая кракозябра…. Группа: Пользователи Сообщений: Регистрация: 28 December Отправлено 16 February — и как он работает? Отправлено 16 February — вот ещё. Группа: Модераторы Сообщений: Регистрация: 25 January Отправлено 16 February — А я покопалась в своих шурушках и нашла вот такую штучку.

И заменила ей аж целых три конденсатора переменной ёмкости Мне интересно? Я сегодня все пальцы избил пока эту дрянь делал. . Это для тех у кого руки попрямее чем у меня Так что там вы использовали как конденсатор переменный? Группа: Пользователи Сообщений: Регистрация: 27 December Отправлено 16 February — Tarakan , Что то у тебя ничего не понять.

Отправлено 17 February — Quote Tarakan. Отправлено 17 February — motorist , в моём случае у меня нету дома КПЕ, есть за городом Вот я пытался пеализовать свою идею кривыми руками, а это побудет сдесь, может кто то поймёт и сможет сделать намного лутше.

Нет, не слышал. Группа: Пользователи Сообщений: Регистрация: 09 November Отправлено 17 February — Чтобы это объяснить, нужно будет очень долго объяснять, что такое конденсатор, что такое катушка индуктивности, как эти элементы работают на переменном токе, что такое колебательный контур, как он используется в радиоприёмных устройствах Лучше будет, если Вы прочитаете это все в какой-нибудь книжечке, например, можно начать с книжки Борисов В.

Группа: Пользователи Сообщений: Регистрация: 25 November Отправлено 17 February — думаю, лучше эту тему в радиоэлектронику переместить. Отправлено 17 February — maxisan , я думаю если интереса ни у кого не возникнет то её нужно будет снести.

Группа: Пользователи Сообщений: Регистрация: 18 August Отправлено 18 February — Quote Tarakan. Отправлено 19 February — Сорри за флуд, просто так, в опровдание пришу Quote Группа: Новички Сообщений: 2 Регистрация: 17 May Репутация: 1. Отправлено 17 May — motorist , а из чего кондеры? Группа: Пользователи Сообщений: Регистрация: 14 November Отправлено 28 May — подскажите, как сделать кпе на макс. Группа: Супермодератор Сообщений: Регистрация: 12 September Отправлено 12 February — Вот что я сделал, правда емкость всего 50 пФ.

Прикрепленные изображения. Страница 1 из 1 Вы не можете создать новую тему Вы не можете ответить в тему. Удалить сообщение Удалить из просмотра Сообщение будет видно только модераторам Причина: Удалить из темы Сообщение будет полностью удалено.

Вход здесь Имя пользователя: Пароль: Я забыл свой пароль.

переменный конденсатор своими руками

В последние годы ваш HiFi или даже High-End аудио комплекс всё меньше радует детальностью, сочностью и прозрачностью звучания? Вы подумываете обновить всю систему? Или вы уже подыскиваете качественный сетевой фильтр? Если последнее — вы на верном пути. Электронное или электротехническое устройство является электромагнитно совместимым, если оно не излучает помехи, которые могут помешать работе других устройств поблизости, и в то же время они должны быть устойчивы к помехам, излучаемым соседними приборами. Один из путей, по которому могут проникать помехи, — это электрическая сеть.

Для изготовления хорошего конденсатора переменной емкости необходимо и Делать переменные конденсаторы емкостью более 1 см не имеет.

¡ — Опыты с конденсаторами

Перейти к содержимому. Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое! Отправлено 16 February — А вот мои кандёры, у которого пластин много ёмкость пикушек вышла,он для передатчика, а у второго 24 пикушки,он для трансивера делался. Отправлено 17 February — Отправлено 18 February — Отправлено 19 February — Quote ?

Юный техник — для умелых рук 1957-16, страница 6

Всем привет, сегодня нашел на чердаке китайский FM приемник KIPO, а впрочем какая разница как он называется — они почти все одинаковы по конструкции и схеме. Состояние на глаз оценил — вроде все гуд, сетевой штекер был правда оторван, зачистил провода и в розетку — тишина. Ага, разбираем, видим все хорошо, и тут меня озарило что он давно глючил, частота уходила, громкость исчезала, хотел отремонтировать, но руки не дошли, а как он очутился на чердаке никто не знает, а может ещё вспомню. Обычный кпе,имеет 6 выводов,содержит 4 переменных и 4 подстроечных конденсатора. Если их подключить параллел

Переменные конденсаторы, они же конденсаторы переменное емкости или КПЕ , используется во множестве устройств.

Как измерить емкость конденсатора своими руками

Конденсатор переменной емкости. Простая электроника 46 Юность Ru. Самодельный конденсатор переменной емкости. Конденсатор переменной емкости своими руками electricfree. Добренького всем времени сток! И так есть необходимость в конденсаторе с большим зазором но с маленьким размером!

Переменный конденсатор

Переменный конденсатор КПЕ — это агрегат с некой электрической емкостью, которая выполнена в виде блока, под действием измерения напряжения емкость можно изменять электрическим или механическим способом. В основном переменные конденсаторы используются для измерения резонансной частоты в колебательных контурах. Например, в цепях радиоприемников, в генераторах и усилительных каскадах высокой частоты. Емкость конденсаторов может изменяться даже до нескольких сотен пикофарад. Данное изобретение является радиотехническим, относится к переменным конденсаторам, применяется в радиоэлектронной аппаратуре. Создание переменного конденсатора с небольшой емкостью и повышенной виброустойчивостью является вполне решаемой технологической задачей. КПЕ собран из диэлектрического корпуса, внутри него имеется специальная обкладка, она изготовлена в виде подпружиненного подвижного поршня. Корпус в виде стакана является новым образцом выполнения, на конце которого установлена гайка с небольшой резьбой, она является неподвижной.

Конденсатор проводит переменный ток и не пропускает постоянный. . Железка должна быть изолирована от рук, а то испытаете всю.

Форум самодельщиков: Конденсатор Переменной Ёмкости — Форум самодельщиков

Как сделать переменный конденсатор своими руками

Самое подробное описание: ремонт радиоприемника своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. То есть уже умеющего включать паяльник, понимающего о различии радиодеталей между собой, ну хотя бы по внешнему виду и знающему, что это и есть электронные компоненты. Он исправен, но пользоваться им уже просто не возможно.

как сделать высоковольтный конденсатор своими руками

Гюнтер и Г. Сборка вращающегося конденсатора переменной емкости. Каждый, кто строит радиоприемник, хочет сам смастерить вращающийся конденсатор переменной емкости. Между тем это — самая трудная для самостоятельного изготовления часть радиоприемника. Попытки в этом направлении большей частью бывают неудачны, и самодельные конденсаторы переменной емкости обладают различными недостатками, сильно сказывающимися в работе. Прежде всего изоляция часто бывает настолько плоха, что прием получается слабый или даже вовсе отсутствует.

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах.

Моя Тесла-лаборатория. Конденсатор переменной емкости.

Connexion :. Accueil Contact. Фантазийная резинка что это и как её вязать Узоры крючком вязание крючком ажурные узоры Футболка с коротким рукавом вязания крючком Узор крючком Лунные бабочки для прямого пол Уроки вязания крючком подставка под горячее. Faire un blog. Начнем с самого простого: ремонт своими руками высоковольтного предохранителя.

Фильтр для электросети своими руками

Радиолюбительский сайт 6P3S. Чат Помощь Поиск Пользователи Календарь. Здравствуйте, гость Вход Регистрация.

Воздушный переменный конденсатор из алюминиевых листов : 18 шагов (с иллюстрациями)

Введение: Воздушный переменный конденсатор из алюминиевых листов

Я собирал набор кристаллов для своего сына, но он остановился. Когда я обнаружил, что в моей куче хлама нет переменного конденсатора.
Собрать один из старого радио было невозможно. Так как большинство новых радиоприемников использует аналоговую настройку. А те, что с воздушными переменными конденсаторами, очень редки и являются коллекционными.
Я как-то читал статью о создании воздушного переменного конденсатора. Поэтому я решил построить свой собственный из обрезков алюминиевых листов и вещей, которые легко найти в доме.
Если у вас есть дрель, ножницы, напильник и немного наждачной бумаги. Вы можете легко построить этот. Особых навыков не требует. 🙂
Свою я сделал из алюминиевых листов толщиной 1,5 и 2 мм. Корпус от алюминиевого радиатора, еще мне удалось достать 3 штуки болтов с несколькими гайками из барахла. Пластиковая втулка, которая также действует как изолятор, сделана из пластиковой ручки и некоторых пластиковых крышек от банок.
Я также сделал свои собственные шайбы/прокладки из алюминиевого листа толщиной 2 мм.
Контакты ротора, который также выполняет функцию натяжителя. Были от сломанного таймера стиральной машины.
Вы можете поэкспериментировать с количеством пластин и размером зазоров, добавив больше пластин и шайб в ротор и статор.

Шаг 1: Отметка центра направляющих отверстий

На этом шаге мы проведем измерения.
Положите алюминиевый лист на рабочий стол. С конца нарисуйте квадрат размером 5см х 5см. Использование острого предмета, например, гвоздя или напильника.
Возьмите центр и проделайте в нем отверстие маленьким гвоздем. Проделайте отверстия через каждые 5 сантиметров по прямой линии, как показано на фото.

Шаг 2: Нарисуйте несколько кругов

Здесь мы будем рисовать круги на листе. Мы можем идеально рисовать круги с помощью циркуля.
Если у вас нет компаса. Вы можете импровизировать, вбивая два маленьких гвоздя в небольшой кусок дерева.
Вставьте один гвоздь в отверстие, которое вы сделали на листе, и поверните его. Важно, чтобы круги не пересекались. Чтобы у нас было достаточно места, когда мы их потом вырежем.
Вы можете сделать сколько угодно кругов, если у вас достаточно алюминиевого листа. Лучше иметь запасную, если вы сделали неправильный разрез. Чем повторять тот же процесс, если у вас закончились детали в середине вашего проекта.

Шаг 3: Линии разметки для пластин статора

С помощью треугольника проведите линию от края листа до центра дуги. (тот, что указан ручкой на фото)
Это важно сделать, потому что нам нужно, чтобы каждая деталь была одинакового размера. И это также служит ориентиром, когда мы их вырезаем.

Шаг 4: Резка

Большими ножницами и крепким захватом. Вы можете легко вырезать все детали. Затем расплющите каждую деталь резиновым молотком.
Вы также можете использовать молоток. Но будь очень нежным.

Шаг 5: Разметка отверстий для статора

Возьмите кусок и проведите линию от центра. Идем в левый угол.
Получите осевую линию (от угла к дуге) и пробейте в ней отверстие.
Пометить эту деталь как выкройку.
Поместите его поверх другого куска. И проделайте отверстие на втором куске под него. Используя отверстие на первой части в качестве шаблона. Переверните выкройку и проделайте второе отверстие.
Мы делаем это потому, что будем сверлить все пластины ротора и статора по одной. Я не рекомендую складывать все части и сверлить их все за один раз. Сверло всегда имеет тенденцию изгибаться. Или вы можете, если у вас есть сверлильный станок

Шаг 6: Отметка внутреннего круга

Снова используйте циркуль, чтобы нарисовать внутренний круг.
Ножницами отрежьте его с обоих концов, до дуги внутреннего круга. Будьте очень осторожны, чтобы не разрезать его до середины. 🙂
, когда все части вырезаны. Снова расплющите их резиновым молотком.

Шаг 7: Разрезание дуги

Здесь мы разрежем дугу, которая все еще соединяет пластины ротора и статора. Вы всегда можете вырезать его ножницами.
Но проще и быстрее, если использовать изогнутую стамеску. (тот, что используют резчики по дереву)
У меня есть один, но я не хочу его испортить. 🙂
Я сделал один из маленькой трубы. Заточите его с одного конца напильником. И удалил половину. Так что это будет просто как кривая стамеска.
Не путайтесь при резке. Ротор должен иметь часть с отверстием. (Здесь запасные части пригодятся:-)

Шаг 8: Сверление

Теперь у нас есть ротор и статор. Пришло время сделать отверстия больше. С помощью дрели. Найдите болты (3 шт.) с гайками (я использовал 12 шт. гаек, потому что я снял головку каждого болта, чтобы я мог открыть варикап с обоих концов). Я использовал 4 мм. сверло. Найдите болты, которые идеально подходят к отверстиям, особенно для ротора

Шаг 9: Токарная обработка сверлом

На этом этапе мы сделаем пластины ротора идеальными дугами. И убрать заусенцы и острые края. С помощью дрели, грубого напильника и наждачной бумаги.
Сложите все пластины ротора лицом друг к другу, образуя круг. (делаем это для избежания вибраций при проворачивании их дрелью) Вставляем болт и затягиваем гайку.
Вставьте конец болта в патрон дрели. Как обычное сверло. Включите дрель и используйте напильник, чтобы сгладить стороны пластин ротора. Будьте очень осторожны, устанавливайте дрель на низкую скорость. Не нажимайте переключатель дрели в течение длительного времени. (гайка может ослабнуть), если это произойдет, измените направление сверла.
Обработайте мелкой наждачной бумагой

Шаг 10: Придание формы пластинам статора

В этой части моего руководства мы придадим форму пластинам статора.
Как то, что мы сделали с пластинами ротора. Мы также сложим все пластины статора. Вставьте болты в каждое отверстие и затяните гайки. Если у вас есть настольные тиски, тем лучше.
Если вы можете четко видеть фото. Я покрасил части, которые нужно удалить, черной ручкой. Или просто следуйте дуге и избегайте головок болта и гайки. Будьте терпеливы, вы можете сделать это с помощью грубого файла. Помните, что с алюминием не так уж сложно работать. 🙂

Шаг 11: От этого к этому

На этом этапе ваши детали должны выглядеть как 3-я деталь на этой фотографии. Отличная работа.
На этом этапе вы также можете удалить краску. Если на них есть краска. И снова проверьте кривые или, если они вообще кривые.

Шаг 12. Изготовление собственных шайб

Изготовление собственных шайб/прокладок. Из более толстого листа или из того же листа. Но вам понадобится 2 шт. шайб/прокладок на каждый зазор. Я рекомендую использовать тот же калибр, что и пластины статора и ротора. Меньший калибр намного легче резать.
Отрежьте полоску алюминия около 1 см. широкий. Просверлите в нем отверстия, используя то же сверло, которое вы использовали для пластин статора и ротора. Разрежьте полоску на квадраты. Убедитесь, что отверстие, которое вы просверлили, находится в центре. Вставьте болт головкой вверх. Затем срежьте углы, используя головку болта в качестве направляющей, как показано на фото.

Шаг 13: Завершение шайб

То же, что вы сделали с дисками ротора. Аккуратно постучите по ним молотком, чтобы они стали плоскими. Сложите их, вставьте болт, затяните гайку. И снова с помощью дрели поверните их и зашлифуйте напильником и обработайте мелкой наждачной бумагой.

Этап 14. Сборка ротора и статора

Снимите головки каждого болта. Наденьте по одной гайке на один конец каждого болта. Поверните гайку на 5 см. болт выступает из гайки. Возьмите один из болтов, вставьте в одну пластину статора, а затем две шайбы. И снова пластина статора и две шайбы. Повторяйте этот шаг, пока не закончите. Оставьте достаточно места для 2 болтов и двух шайб и не забудьте про вал, на который можно установить ручку

Шаг 15: Корпус

Я сделал корпус из алюминиевого радиатора, снятого с корпуса телевизора. Это более-менее 2 мм. толстый.
Я поместил на него ротор и статор. оставляя расстояние 1 мм. Между ротором и статором. Отметил 3 отверстия для сверления, используя отверстия ротора и статора в качестве шаблона. Затем просверлил все отверстия, используя то же сверло, которое использовалось для пластины ротора и статора. Затем я просто вырезал его треугольной формы и закруглил все углы.

Шаг 16: Изолятор

Найдите что-нибудь, что изолирует ось ротора от торцевой пластины/шасси. Например, резиновый шланг от топливной магистрали автомобиля. Так как у меня нет машины. Я просто использовал пластиковую ручку для втулки. Примечание: ищите правильную ручку, прежде чем увеличивать верхнее отверстие. Не сверлите, пока не получите втулку 🙂

Шаг 17: Пластиковые крышки для банок

Вырежьте два пластиковых треугольника из крышек для банок. Или любой пластик на ваш выбор. Этот пластик изолирует контакт ротора от алюминиевого корпуса. Я просто временно приклеил свой контакт. Позже поменяю на медный разъем. Те, которые выглядят как шайбы, такие же, как те, которые используются для заземления.
Теперь нужно просто поставить два треугольных пластика с двух сторон. За ними следуют два алюминия треугольной формы, и все готово.
Помните, что если у вас есть две пластины статора, у вас должно быть три пластины ротора. 4/5, 5/6 и так далее.
Я надеюсь, что эта инструкция будет очень полезна. Спасибо 🙂

Шаг 18: Готово

Вот готовый переменный конденсатор. Установлен на кварцевый коротковолновый приемник.

2 человека сделали этот проект!

Вы сделали этот проект? Поделись с нами!

Рекомендации

Самодельный простейший переменный конденсатор

Конструкция этого самодельного переменного конденсатора описана в газете СССР «Вести радио» за май 1927 года. Этот переменный конденсатор очень удобен, особенно для УКВ радиодиапазонов.

Переменный конденсатор (см. рис. 1) размещен в небольшом деревянном ящике, в конструкцию которого входят две медные или латунные пластины. Одна из этих пластин — «F» — статорная, неподвижная пластина, закрепленная на деревянном дне коробки. Пластина подключена к правой клемме, расположенной сбоку коробки. Пластина покрыта накладкой «D» из слюды, целлулоида или любого подходящего диэлектрического материала.

Рис. 1. Самодельный простейший переменный конденсатор конструкции 1927 г.

Другая пластина — «N» расположена над диэлектрической накладкой. Эта пластина подвижная — это «ротор», он присоединен к левому выводу. Пластина изготовлена ​​из латуни, ее толщина около 0,8-0,9 мм. Размер этой движущейся пластины лишь немногим меньше размера неподвижной пластины.

Чтобы сделать подвижную пластину гибкой, используйте молоток — стучите по пластине в течение 10 минут, меняя стороны, пластина станет упругой. Пластина закреплена под некоторым углом к ​​неподвижной пластине. С помощью винта с ручкой, расположенного в верхней части коробки, подвижную плиту можно приблизить к неподвижной плите. При максимальном расстоянии между пластинами емкость переменного конденсатора минимальна, и наоборот.

Размер пластин зависит от максимальной емкости переменного конденсатора, его можно рассчитать по известной формуле:

C = ε ₀ *K*L*W/d,

Где ε ₀ = 8,8541×10 ^-12 — константа диэлектрической проницаемости вакуума;
К – диэлектрическая проницаемость материала;
L – длина пластины;
Вт – ширина пластины;
d — расстояние между пластинами;
Кл — емкость.

Для расчета размеров плит можно воспользоваться онлайн-калькулятором. Обе пластины имеют одинаковый размер. Все размеры — длина, ширина и расстояние указаны в миллиметрах.

Другая конструкция самодельного переменного конденсатора была опубликована в журнале «Радио», апрель 1967 г.

Рис. 2. Самодельный простейший переменный конденсатор конструкции 1967 г. Он имеет деревянное основание 1. К основанию крепится медная или жестяная пластина 2 размером 45×85 мм, толщина пластины не имеет значения. Пластина покрыта листом бумаги 3, это диэлектрик. Подвижная пластина 4 размещена над диэлектрическим листом. Конструкция собирается двумя шурупами 5 длиной 5..6 мм. Подвижная пластина изготавливается из латуни или бронзы толщиной 0,5…0,6 мм.

Чтобы подвижная пластина была более упругой, ее необходимо обдувать с обеих сторон. Пока идет этот процесс, размер плиты будет меняться, поэтому необходимо предусмотреть изготовление плиты размером 45х100 мм. Имеется три небольших отверстия диаметром 3 мм, два из них для винтов 5, а третье на другом конце используется для крепления лески 6. Наматывая леску на стержень 7 с помощью ручки 8, приближая подвижную пластину 4 к неподвижной пластине 2, тем самым увеличиваем емкость переменного конденсатора. Максимальная емкость этого переменного конденсатора составляет около 500 пФ, ее можно рассчитать с помощью онлайн-калькулятора емкости параллельных пластин, показанного выше.
