Деликатная подсветка поворотов на PIC
Схема деликатной подсветки зоны поворота на PIC12F683 описана в данной статье. Эта схема позволяет включать дополнительную лампу (или одну из противотуманных фар) при повороте автомобиля, тем самым освещая зону поворота. В отличие от штатных устройств, получающих сигнал с датчика поворота руля, эта схема берет сигнал с лампы поворотника. С одной стороны, это даже лучше, ведь освещение поворота включается до начала самого поворота, что позволяет заранее увидеть возможное препятствие, а не тогда, когда автомобиль уже начал поворачивать.
В отличие от широко распространенной в интернете схемы с реле и конденсатором, данное устройство включает фару плавно, в течение 1.5-2 секунд, что позволяет избежать возможного резкого ослепления пешеходов и водителей, находящихся на повороте или за ним. Также фара плавно выключается после выключения лампы поворотника. Схема имеет вход разрешения работы, без подачи напряжения на который, устройство лампы включать не будет.
Схема устройства приведена на рисунке:
Скачать схему деликатной подсветки зоны поворота в ПДФ
Устройство собрано на микроконтроллере PIC12F683. На входы L и R подаются импульсы с ламп поворотников. На вход BL подается напряжение 14 В, разрешающее работу устройства. Эти три цепи имеют защиту от повышенного напряжения в виде резисторов и стабилитронов. Транзисторы Q1 и Q2 управляют полевиком Q3, включающим лампу левой подсветки, а транзисторы Q4 и Q5 управляют полевиком Q6, включающим лампу правой подсветки. При поступлении импульса с левого поворотника микроконтроллер открывает транзистор Q1 и начинает подавать ШИМ-сингнал на транзисторы Q2 и Q5. Но так как Q4 закрыт, то в результате начинает разгораться лампа только левой подсветки. Аналогичен принцип включения правой лампы.
Диоды D5 и D6 — защитные, необходимы для гашения импульсов, возникающих от индуктивности проводов при их значительной длине. Их можно заменить любыми быстродействующими диодами на ток не менее 1А.
Устройство собрано на печатной плате, разработанной под корпус GAINTA B031. Общий вид печатной платы:
Слой bottom отдельно:
Слой bottom в PDF скачать
Рендер платы в 3D
Фотография собранной платы:
Разъем J2 — клеммник типа 2EDGR-5.08-08P или аналогичный с шагом 5.08 мм под ответную часть с винтовым зажимом проводов. Транзисторы Q3 и Q5 — любые P-канальные MOSFETы в корпусе D2Pak на требуемый вам ток и напряжением не менее 25 вольт. Дроссель L2 — типа RLB1314 или аналогичный выводный.
Микроконтроллер PIC12F683 или аналогичный по выводам, в корпусе DIP (для удобства пайки новичками, можно поставить через панельку).
Скачать прошивку деликатной подсветки зоны поворота:
1. 20kHz_7bit_3sec
2. 5kHz_7bit_3sec
Скачать проект в протеусе
Особенности подключения
Так как устройство подсветки поворота необходимо только в ночное время на неосвещенных участках, то, чтобы лампы не загорались при других условиях (например, стояние на светофоре с включенным поворотником в городе, где есть освещение), целесообразно подключать устройство следующим образом.
| Питание | Разрешение | Результат |
| ПТФ* | Ближний | Работает, когда включены ПТФ и Ближний. Днем ПТФ могут работать как ДРЛ. Только при ближнем (ночь в городе) не работают |
| Ближний* | ПТФ | Работает, когда включены ПТФ и Ближний. Днем Ближний может работать как ДРЛ. Только при ближнем (ночь в городе) не работают |
| Зажигание | ПТФ | Работает всегда, когда включены ПТФ. Днем Ближний может работать как ДРЛ. |
| Зажигание | Ближний | Работает всегда, когда включен Ближний. Днем ПТФ могут работать как ДРЛ. |
| Зажигание | Кнопка | Ручное управление разрешением работы устройства |
* — через реле с акумулятора с управлением от ПТФ или Ближнего света
Подключать устройство к дальнему свету не рекомендуется, так как он задействован не всегда.
Освещение зоны поворота: olegosa — LiveJournal
?- Авто
- Cancel
В нашей стране проблема слабой освещенности на дорогах и плохое качество асфальта занимает, наверное, лидирующую строку в списке недостатков. Многие автоконцерны, уже давно ставят на свои автомобили адаптивные фары, которые автоматически подсвечивают ту зону, в которую сворачивает автомобиль, но наш автопром даже не думает заниматься подобными проектами. Одно лишь только радует, мы Россияне всегда находим выход, даже из самых казалось бы безвыходных ситуаций. В данной статье вы узнаете, как сделать подсветку зоны поворота автомобиля своими руками. Сделать дополнительную подсветку при повороте можно сделать путем установки в бампер дополнительных ПТФ. Для работы нам понадобятся: 1) Противотуманные фары, 2 шт.2) Провода 2 метра.
3) Реле слаботочное В5115С 20 — 50 Ма.
4) Паяльник.
5) Коронка для сверления отверстий под ПТФ.
Итак, начнем. Первым делом загоняем автомобиль в гараж и снимаем с него передний бампер. Все хорошенько размечаем и высверливаем в бампере два отверстия, в которые будут устанавливаться ПТФ.

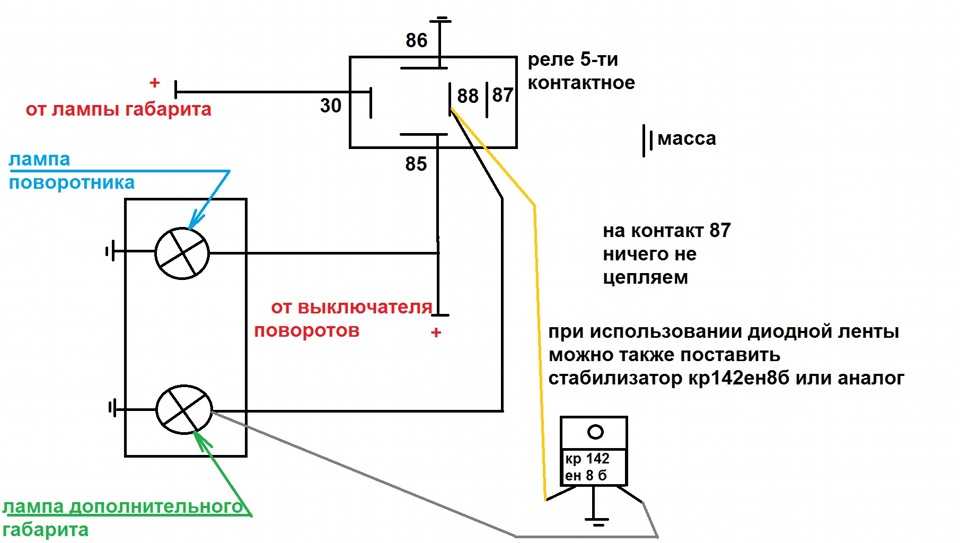

Устанавливаем данные фары в отверстия и закрепляем с помощью герметика. Теперь переходим к монтажу проводки. Дополнительные ПТФ можно соединить с контактами поворотников, в таком случае, боковая подсветка будет включаться одновременно с повторителями. Чтобы подсветка не моргала в такт поворотникам, нам потребуется пропустить ее контакты через реле слабого напряжения. После того как реле будет установлено и провода проведены, подача тока будет не импульсной, а постоянной, таким образом будет подсвечиваться зона поворота. Все выполняется вот по этой схеме.
Данный способ будет не очень удобным, так как, например, в лесной зоне или при езде по проселочной дороге, поворотники не будут гореть постоянно, но зато это очень сильно поможет вам при езде по слабо освещенным улицам или шоссе. На данную работу может уйти в среднем от 1-3 часов, в зависимости от вашего мастерства. Таким вот незаурядным способом, мы сделали подсветку зоны поворота , при этом не затратив больших средств. Вот так работает готовая конструкция.
Теперь посмотрим разницу между включенной и отключенной подсветкой. Извините, конечно, за качество фото, просто мой телефон имеет не очень качественную камеру. До включения дополнительной подсветки все видно очень плохо.
Теперь включаем подсветку и видим, что все отлично видно, дети, которые стояли сбоку, стали заметными, а значит находятся в большей безопасности.
Tags: Тюнинг
Subscribe
Как Яндекс Дзен обманывает авторов и блокирует каналы без оснований.
Я думаю, что многие слышали про такую платформу, как Дзен от Яндекса. Ее много рекламируют, Яндекс ее продвигает в своем поисковике, она даже…
2 Simultaneous Acura NSX Rebuilds From Scratch
What’s not to love here with these two Acura NSX’s that are both subjects of a build thread on NSXprime.com by their owner, forum…
1963 Jaguar Lightweight E-Type “Exact Reproduction” Prototype
Back in May, Jaguar’s Special Operations branch officially announced they would be building 6 brand new 1963 Lightweight E-Type “exact…
Hint http://pics.
livejournal.com/igrick/pic/000r1edq
Поворот за угол — Блог OSRAM Carlight
12.06.2017 | Фриц Лорек
Поворот за угол
Сегодня многие автомобили оснащены поворотными огнями. Но не все из них достойны этого имени. Существует несколько типов, которые существенно отличаются по производительности.
Начнем с лучших поворотных фонарей, которые можно купить за деньги. Это динамические, где свет не просто следует за движением руля. В системах на основе геоданных фара немного указывает на поворот еще до того, как водитель начал поворачивать руль. Автомобиль знает по цифровой карте («геоданные»), что приближается поворот, и учитывает план дороги. Однако эти функции все еще крайне редки и могут быть найдены только в очень дорогих автомобилях.
Стандартные динамические поворотные огни уже доступны в компактных классах и полностью достаточны для большинства водителей и их стилей вождения.
Фары электронно связаны с рулевым управлением. Если водитель поворачивает руль, свет следует в том же направлении до 15 градусов. Это подходит для большинства радиусов кривых на проселочных дорогах и, конечно же, на шоссе. Поэтому большие углы поворота не допускаются. Динамический поворотный свет в основном создается линзовым модулем, слегка поворачивающимся в фаре. Линзы, называемые экспертами проекционными системами, не обязательны. Существуют также системы, в которых отражатели перемещаются на небольшие расстояния.
Динамический адаптивный свет обеспечивает оптимальную дальность действия при всех углах излучения, поскольку он выходит из основной фары; и работает на всех скоростях. Единственное время, когда фары не могут двигаться, это когда автомобиль стоит; он должен двигаться. А поскольку освещение поворота в дневное время никому не нужно, многие производители автомобилей автоматически отключают функцию адаптивного освещения с помощью датчика освещенности.
Статические поворотные огни — это совсем другая категория.
Это фары, которые сопровождают каждый поворот и поворот в городском потоке, а затем тускнеют, в конце концов гаснут. Особенно многим нравится затемнение. Они считают это причудливой дизайнерской особенностью. В остальном мнения о статических поворотных огнях сильно разнятся. Лучшая видимость по существу обеспечивается лишь довольно редкими, где используемая фара находится более или менее на одном уровне с основной фарой. Однако обычно производители используют фары, которые одновременно служат противотуманными фарами. Они не только сидят очень глубоко, но и имеют распределение света, которое не совсем рассчитано на дальнее расстояние. Только по этой причине статические поворотные огни могут включаться только на скорости до 40 километров в час. Все это управляется автоматически и, как и в случае с динамическими поворотными огнями, с помощью датчика угла поворота рулевого колеса, который в любом случае есть на борту каждого автомобиля, оснащенного ESP.
В США, где поворотные огни существуют уже несколько десятилетий, все по-другому.
Но там просто загораются индикаторы.
Вопрос о том, хотите ли вы иметь динамическое освещение поворотов и платить за него, во многом зависит от ваших привычек вождения. Если вы в основном ездите по шоссе и в городах, вы не получите особой пользы. Проселочное дорожное движение в низинах Северной Германии также не совсем подходит для динамического освещения поворотов. Другое дело, если вы часто ездите по извилистым проселочным дорогам или даже серпантинам. Статические поворотные огни, которые, как правило, значительно дешевле, относятся к категории «если хотите». Часто отделка салона берет это решение из рук покупателя: во многих случаях они доступны в стандартной комплектации или поставляются в комплекте с противотуманными фарами, в которых они используются.
