Привод для рулонных штор своими руками. Электроприводы для рулонных штор своими руками: как сделать и установить

Как сделать электропривод для рулонных штор самостоятельно. Какие материалы и инструменты потребуются. Пошаговая инструкция по изготовлению и установке электропривода. Какие преимущества дает автоматизация штор.

Зачем нужен электропривод для рулонных штор?

Электропривод для рулонных штор позволяет автоматизировать процесс открытия и закрытия оконных жалюзи. Это дает ряд преимуществ:

• Удобство использования — управлять шторами можно с пульта или смартфона
• Экономия времени — не нужно вручную открывать/закрывать каждое окно
• Возможность программирования по расписанию
• Защита от солнца и перегрева помещения
• Имитация присутствия в доме во время отъезда
• Продление срока службы механизма штор

При этом изготовить электропривод своими руками вполне реально, что позволит сэкономить на покупке готового решения. Рассмотрим основные этапы этого процесса.

Какие материалы и инструменты потребуются?

Для самостоятельного изготовления электропривода понадобятся:

• Электромотор с редуктором (12В, 30-50 об/мин)
• Микроконтроллер (например, Arduino Nano)
• Драйвер двигателя (L298N или аналог)
• Концевые выключатели (герконы)
• Блок питания 12В
• Провода, разъемы
• Пластиковый корпус
• Крепежные элементы

Из инструментов пригодятся отвертки, паяльник, мультиметр, дрель. Важно соблюдать технику безопасности при работе с электричеством.

Пошаговая инструкция по изготовлению электропривода

Процесс создания электропривода для рулонных штор включает следующие основные этапы:

1. Подготовка электромотора — укорачивание вала, монтаж шкива
2. Сборка электронной схемы на основе микроконтроллера
3. Программирование контроллера
4. Установка концевых выключателей
5. Монтаж компонентов в корпус
6. Подключение питания и проводки

Рассмотрим каждый этап подробнее.

Подготовка электромотора

Выбранный электромотор с редуктором нужно адаптировать для использования в приводе штор:

• Укоротить вал до необходимой длины
• Изготовить или подобрать подходящий шкив
• Надежно закрепить шкив на валу двигателя

Шкив должен соответствовать диаметру вала рулонной шторы. Его можно выточить из пластика или металла либо использовать готовый подходящий элемент.

Сборка электронной схемы

Основа схемы управления — микроконтроллер Arduino и драйвер двигателя. Типовое подключение выглядит так:

• Выходы Arduino подключаются к входам драйвера
• Выходы драйвера — к обмоткам двигателя
• Концевые выключатели — к цифровым входам Arduino
• Модуль управления (ИК-приемник, Wi-Fi) — также к Arduino

Scheme соединений зависит от конкретных используемых компонентов. Важно внимательно изучить их документацию.

Программирование контроллера

Для Arduino необходимо написать скетч, реализующий основную логику работы:

• Обработка команд с пульта/смартфона
• Управление вращением двигателя
• Контроль концевых выключателей
• Функции автоматического открытия/закрытия по расписанию

В сети можно найти готовые примеры кода для подобных задач и адаптировать их под свои потребности.

Установка концевых выключателей

Герконы необходимо разместить в крайних положениях шторы:

• В полностью открытом состоянии
• В полностью закрытом состоянии

Они позволят автоматически останавливать двигатель при достижении нужного положения. Важно надежно закрепить и изолировать концевики.

Монтаж компонентов

Все элементы привода размещаются в пластиковом корпусе:

• Двигатель с редуктором
• Плата с микроконтроллером
• Драйвер двигателя
• Блок питания
• Клеммы для подключения

Корпус должен надежно защищать электронику от пыли и влаги. При этом важно обеспечить доступ к органам управления.

Подключение питания и проводки

На финальном этапе остается выполнить электрические соединения:

• Подвести питание 220В к блоку питания
• Соединить компоненты согласно схеме
• Подключить концевые выключатели
• Вывести управляющие провода к шторе

Все соединения должны быть надежными и изолированными. Рекомендуется использовать клеммные колодки для удобства обслуживания.

Установка электропривода на рулонные шторы

Процесс монтажа электропривода на существующие рулонные шторы включает следующие шаги:

1. Демонтаж ручного механизма управления
2. Установка шкива на вал рулонной шторы
3. Монтаж корпуса электропривода
4. Соединение шкивов приводного двигателя и шторы ремнем
5. Прокладка и подключение проводов
6. Установка и настройка концевых выключателей
7. Тестирование работы системы

Важно обеспечить надежное крепление привода и аккуратную прокладку проводки. При необходимости нужно усилить конструкцию рулонной шторы.

Преимущества самостоятельного изготовления электропривода

Создание электропривода для штор своими руками дает ряд преимуществ:

• Существенная экономия средств по сравнению с покупкой готового решения
• Возможность реализовать нужный именно вам функционал
• Получение новых знаний и навыков в электронике
• Удовлетворение от создания полезного устройства своими руками

При этом важно трезво оценить свои возможности и при необходимости обратиться к специалистам. Некачественно выполненный монтаж может быть опасен.

Часто задаваемые вопросы

Сколько времени занимает изготовление электропривода своими руками?

Время изготовления зависит от опыта и навыков. В среднем на весь процесс от подбора комплектующих до установки уходит 2-3 дня.

Какова примерная стоимость самодельного электропривода?

Затраты на комплектующие обычно составляют 2000-4000 рублей на одно окно. Это в 3-5 раз дешевле готовых решений.

Насколько безопасно использование самодельного электропривода?

При грамотном изготовлении и монтаже самодельный привод не менее безопасен, чем заводской. Важно использовать качественные компоненты и соблюдать правила электробезопасности.

Можно ли подключить самодельный электропривод к системе умного дома?

Да, это вполне реализуемо. Нужно выбрать совместимый микроконтроллер и запрограммировать его для работы с вашей системой умного дома.

Автоматизация рулонных штор — отличный способ повысить комфорт в доме. А самостоятельное изготовление электропривода позволит сэкономить и получить именно то решение, которое нужно вам.

Электроприводы рулонных штор с WiFi своими руками.

В этом обзоре я поведаю о том, как изготовил электроприводы для обычных рулонных штор. В конструкции использовалось Sonoff RF реле и двигатели с Алиэкспресс. Если интересно — прошу под кат.

Опережая события, покажу, что получилось.

С чего все начиналось.

Немного истории

Еще с детства я мечтал об электрических шторах. Как было бы хорошо плавно и естественно просыпаться под утренние лучи солнца! Тогда еще у меня были обычные шторы. Электропривод для них был вполне реализуем, об этом я узнал в Сети. Интернет тогда только начал проникать в наши дома. Но единственной преградой были карнизы для штор. Они были металлическими и крючки в них немного застревали. Требовалась замена карнизов, а на это я тогда не был готов.

Прошло много времени…
Я переехал и начал снимать бюджетную квартиру. Там на окнах были горизонтальные жалюзи. На них-то я впервые и установил электроприводы. Это было замечательно! Утром ко времени подъема жалюзи открывались, комната освещалась утренними лучами солнца и мы просыпались легко и непринужденно.

Реализованы приводы были довольно своеобразно: из DVD плееров с разборки я достал моторы с редукторами, удалил лишнее и установил в два небольших пластиковых корпуса. Эти моторы были установлены на нижних частях двух окон и вращали трости жалюзи. Требовалось четыре оборота трости для открытия или закрытия. Для управления я собрал небольшой контроллер. Он представлял собой ATmega8 с дисплеем. Имелось два «будильника» на открытие и закрытие, а количество оборотов трости задавались задержкой «delay_ms». В добавок можно было вручную открыть или закрыть жалюзи, имелись автоматический и ручной режимы.

Единственным минусом как раз было управление при помощи задержки, а не счетом количества оборотов. Была разная нагрузка на двигатели при закрытии и открытии, т.е. жалюзи быстрее закрывались, чем открывались и через неделю-две систему приходилось подстраивать.

Планирование.

Прошло еще несколько лет.
Я снова переехал, в этот раз уже в свою квартиру. Познав все прелести электро окон я не хотел от них отказываться и еще на этапе ремонта проложил гофру под кабель. Какие приводы будут установлены, я еще не знал.
На Алиэкспресс есть моторы для рулонных штор. Для моей комнаты понадобилось бы три мотора и пульт. Да и шторы просто так не купить — нужно собирать самому. Все это выливалось в кругленькую сумму. Позвонил в фирму, которая продает моторы для штор и сами шторы с электроприводом — цена огорчила еще больше.
Выход остался один — снова сделать все собственными руками.
Без штор жить не комфортно и были куплены рулонные шторы оффлайн. Жизнь продолжалась, а тем временем в голове жужжали мысли и формировался план действий…

В итоге было принято решение к имеющимся рулонным шторам добавить моторы с редукторами, установить концевики, чтобы все было красиво и автоматично, и организовать управление при помощи Sonoff реле. Используя такое реле удалось получить такие функции как удаленное управление по WiFi и при помощи пультов на 433МГц, гибкие настройки дня и времени открытия/закрытия и др. К тому же это все стоит недорого, не нужно писать и отлаживать программу, травить плату. Берем на вооружение!

Во время написания статьи я обнаружил, что на Али есть и приводы цепи штор — и тут китайцы нас спасают. Можно было просто купить…

Подготовка и доработка комплектующих.

Итак, приступим. Для начала, перед покупкой двигателей, я попытался измерить требуемое усилие на открытие. Радиус колеса шторы примерно 1 см и измерив какая масса, приложенная к цепи, будет поднимать штору, получим приблизительное значение требуемого крутящего момента двигателя. Я использовал пластиковую бутылку, наполненную водой. Оказалось, что требовалось около 1,5-2 кг*см для смещения шторы, а это довольно много. Разобрав механизм фиксации я обнаружил, что штора фиксируется и не падает благодаря пружине.

В моем случае их было две. Одну я удалил, и вал смазал маслом. После сборки «измерения» показали, что уже с одним литром воды (1кг*см) штора приходила в движение и сама не падала. Отлично…

Дальше нужен двигатель.
Результатом поисков по Алиэкспресс стали двигатели с редуктором. Можно выбрать требуемый крутящий момент, напряжение и скорость вращения. Я остановился на двигателе 12В, 30 об/мин, 4кг*см. Забегая вперед скажу, что с этим двигателем при напряжении 10В окна открываются за 37 секунд.

Для двигателей нужны корпуса. Самыми компактными подходящими нашлись корпуса Gainta. У них большой выбор пластиковых и алюминиевых корпусов.

После примерки двигателя оказалось, что корпус нужно дорабатывать. Бормашиной и фрезерным станком корпуса были немного доработаны.

И самое интересное — как это все прикрутить к шариковой цепи? Для решения этой задачи я приобрел рем. комплект для таких же штор.

Из этого комплекта нам понадобится деталь, отмеченная стрелкой. Её нужно будет превратить в колесо с резьбой М6. На этой детали удаляем все лишнее, вклеиваем две гайки М6 на эпоксидную смолу, все накручиваем на резьбу и клеим на эпоксидку. Сразу скажу, что гайки не обычные, а резьбовые вставки М6-М8*1,5. Таких в продаже нет, они были честно спионерены позаимствованы на работе. Поэтому придется импровизировать, если осмелитесь повторить сие безумие. К сожалению, фотографий процесса переделки не сохранилось. Тут прошу меня извинить.
Имеем двигатели с редукторами и колесами для шариковой цепи в корпусах.

Попытка изобразить переделку

Берем эту штуку. Разбираем с торца, сжав защелки. Получается две детали. Обрезаем по красной линии. Обе половинки одеваем на ось двигателя, мажем все эпоксидкой и зажимаем с двух сторон гайками. 🙂

Собираем все в систему.

Пришло время паять. Ниже приведена упрощенная схема подключения.

Двигатель управляется драйвером для коллекторных моторов A4950 (PDF) от Allegro.

(Будьте осторожны! Микросхема драйвера чувствительна к статическому электричеству. Во время сборки умерло несколько микросхем.)
Управление на плату драйвера приходит от Sonoff реле через концевые выключатели в виде герконов, установленных внутри штапиков окон. В самом Sonoff реле нужно заменить реле 🙂 на другое с напряжением 5В и группой переключающих контактов. Напряжение 5В для управления берем с источника питания Sonoff реле (электролитический конденсатор с низким напряжением).
Двигатели питаются от отдельного импульсного блока питания.
На самом деле я реализовал все немного сложнее: для питания двигателей я дополнительно использовал понижающие преобразователи, т.к. в зависимости от длины провода скорость вращения двигателей может быть разной, да и скорость вращения можно регулировать. Но это не столь важно.
Корпуса двигателей оказались довольно компактными, что вызвало небольшие трудности с установкой понижающих преобразователей и драйверов. Но все благополучно уместилось.

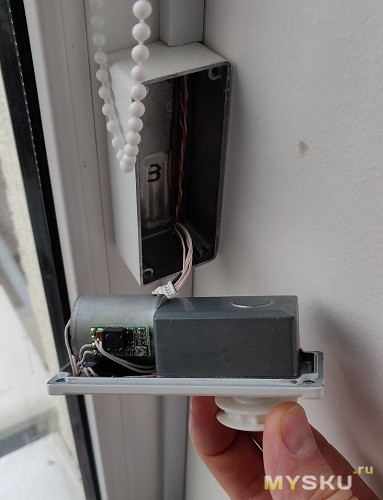

Так выглядит двигатель с питанием и управлением.


Чтобы ограничить движение шторы, внутрь штапиков были установлены герконы, а на шторы — магниты. Вся проводка уложена в кабель каналы.

На очереди блок управления. Внутри пластикового корпуса уместились блок питания, Sonoff реле и плата задержки, о которой я расскажу чуть позже.

Так блок управления подключается к окнам. Он аккурат расположился под тумбочкой и такая конструкция никак не мешает.

В стене проложена гофра, протянут кабель по которому идет питание и управление. На каждое из трех окон приходит питание 19В, и два управления через герконы.

Запуск и наладка.

Во время сборки я по отдельности проверял работу каждого узла и постепенно собирал все воедино.
Напряжение было снижено до 10В с целью уменьшения шума. Как оказалось, китайские моторы, втроем, неплохо так жужжат, плюс ко всему рамы окон резонируют.
Так же важно, чтобы герконы надежно срабатывали, иначе штора упрется и цепь будет проскальзывать на колесе двигателя. Вся надежность системы упирается в герконы.

Все заработало, вроде как ничего сложного… Если бы не одно «но»! Если ветерок колышет штору, может возникнуть ситуация, когда магнит отодвинется от геркона и т.к. управление подается постоянно, штора начнет двигаться куда не нужно. Таких случаев было достаточно и я решил добавить в систему задержку на отключение управления. Таким образом, через 40 секунд после появления управляющего сигнала контроллер отключает управление на драйверы двигателей. И даже, если штора не остановилась по концевику — остановится по таймеру. К слову, остановки в любом положении не предусмотрено — только открыто или закрыто. Это меня устраивает.

Опыт эксплуатации и резюме.

Результатом моих домомучений стала возможность открывать/закрывать шторы простым нажатием на кнопку настенного пульта ДУ или через приложение eWeLink со смартфона, автоматически открывать и закрывать шторы по времени и по дню недели, удаленно управлять через Интернет. И это, я вам скажу, очень удобно.
К плюсам еще стоит отнести возможность ручного управления. Если система отказала или отключили электричество, можно снять цепи с двигателей и крутить все вручную. Да и сами шторы поменять — не проблема. При использовании шаговых двигателей на оси вала, зачастую, механизм необратимо переделывается и возможность ручного управления ставится под вопрос.
Шум двигателей немного раздражает, но я его слышу только утром, и зачастую сквозь сон. Вечером шторы закрываются, когда меня еще нет дома или я нахожусь в другой комнате.
Так же интересен сам опыт использования Sonoff реле не как устройства коммутации нагрузки, а в качестве управляющего устройства. Можно использовать таймеры, расписание, удаленное управление труднодоступными механизмами и пр.
Интересно, как бы получилось реализовать такое управление при помощи реле от Xiaomi. Гибкие настройки сценариев, интеграция в систему умного дома выглядят многообещающе.
А какие нестандартные варианты использования Sonoff реле знаете вы?
Благодарен, что дочитали до конца. Я не писатель, больше технарь. Старался…

Update.

Немного раздражал шум двигателей. Решил добавить резиновые прокладки между двигателями и рамами окон. Под саморезы подложил резиновые шайбы. Шум уменьшился, рамы больше не излучают звук. Жужжат только моторы.
Поменял магниты на узкие и длинные. Их приклеил горизонтально, немного с выступом за пределы шторы. Концевики стали срабатывать надежнее.

И по обычаю, привет от Ириски.

Электропривод для рулонных штор и жалюзи своими руками

Содержание

1. Для чего нужен электропривод?
2. Виды
3. Нужно ли быть профессионалом?
4. Материал для штор
5. Первый этап работы
6. Второй этап работы
7. Третий этап работы
8. Четвёртый этап работы
9. Полезные советы

Желание обустроить дом своими руками не всегда связано с необходимостью сэкономить на работе специалиста или готовой продукции. Умельцами движет стремление превзойти профессионалов. И нередко им это удаётся, даже в таких непростых случаях, как самостоятельное изготовление электропривода для рулонных штор. новый ключ для теста

Для чего нужен электропривод?

Установка автоматических жалюзи рекомендована в больших здания, жилых или нежилых постройках. Это необходимо для того, чтобы не тратить время на регулировку всей системы. Запрограммировав устройство, можно управлять всеми окнами. При этом каждое отдельно взятое окно регулируется независимо от других.
Автоматические модели имеют и ещё одно неоспоримое преимущество. Износ конструкции происходит значительно медленнее, поскольку при регулировке всегда затрачивается одна и та же сила.Рулонные шторы с электроприводом могут стоить значительно дороже. К тому же, необходимо оплатить работу мастера, который их установит, если покупатель не может сделать это самостоятельно.

Виды

Разлучают 2 способа управления автоматическими рулонными шторами:

• Дистанционный. Шторы управляются при помощи запрограммированного особым образом пульта. На устройство можно установить таймер, который даст возможность пульту давать команды в определённое время. Такая система работает по тому же принципу, что и будильник;
• Стационарный. Чтобы привести такой механизм в действие, нужно нажать на кнопку, которая вмонтированная рядом с окном.

Самые дорогие модели жалюзи оснащены фотоэлементами. Они чутко реагируют на естественное или искусственное освещение, поднимаясь и опускаясь в нужный момент. Существует ошибочное мнение о том, что автоматические шторы создают слишком много шума при работе. На самом деле, наличие шума может свидетельствовать только о низком качестве монтажа. Если конструкция установлена правильно, движения штор вас не побеспокоят.

Существуют и другие классификации для жалюзи с электроприводом, например, по месту установки:

• Вентиляционные. Их устанавливают в системе вентиляции. Такие шторы часто используют на промышленных предприятиях для защиты помещения от постороннего шума или неприятных запахов;
• Для генераторов. Необходимы для того, чтобы защитить генератор от грязи и пыли. Несмотря на своё название, данная разновидность штор активно используется в быту. Различают встроенные и накладные модели. Такая конструкция необходима там, где к безопасности предъявляются особенно высокие требования;
• Наружные. Основная функция заключается в защите помещений от проникновения посторонних лиц, то есть, взлома. Кроме этого, модель защищает от низких температур и прямых солнечных лучей.

При изготовлении жалюзи в домашних условиях можно ориентироваться на типы рулонных штор с электрическим приводом, приведённые выше.Однако не следует забывать, что для наружного использования желательно приобретать готовые конструкции. Рулонные шторы собственного производства подходят только для применения внутри помещений.

Нужно ли быть профессионалом?

Сконструировать автоматическую систему своими руками может не только специалист с соответствующим образованием. Техника сбора и монтажа намного проще, чем кажется. Мастер-классы, представленные на тематических ресурсах, и книги по строительной тематике указывают пошаговые действия. Тем не менее, наличие определённых навыков всё-таки необходимо. Если вам никогда не приходилось выполнять ремонтные работы, стоит обратиться к специалисту. Это позволит избежать неприятных последствий, связанных с неправильной установкой, и неоправданных расходов.

Материал для штор

В большинстве случаев для изготовления жалюзи выбирают ткань высокой плотности. Однако можно использовать и другие материалы.

Совет:

Если интерьер комнаты позволяет, для изготовления штор применят нерабочие дискеты или CD-диски. Такая идея подходит для комнаты подростка, где излишняя строгость будет выглядеть неуместно. В интерьере, предполагающем неформальность, можно использовать календарики или открытки. Подойти могут даже полоски кожи.

Первый этап работы

Если решение создать конструкцию своими руками уже принято, прежде всего, нужно определиться с размером будущих штор. Чтобы это сделать, замерьте оконную раму, поскольку длина будущего изделия должна совпадать с её параметрами. Шторы могут иметь большие размеры. Но разница обычно не превышает 12 см. Ширина жалюзи должна совпадать с шириной рамы. Около 2 см необходимо оставить на приступы.

При раскройке материала нужно приготовить 2 выкройки, так как одна из них станет изнанкой, а другая лицевой стороной. Выкройки складывают лицевой стороной внутрь и сшивают. Получившуюся заготовку выворачивают. В мешочке необходимо зашить оставшееся отверстие. При желании можно подобрать разные материалы для каждой из сторон. Но по мнению специалистов, обе заготовки должны быть сделаны из одного и того же материала.

Самостоятельно изготавливать шторы необязательно. Можно модернизировать уже готовые, включающие в состав механизма пластиковый стержень.

Второй этап работы

На следующем этапе жалюзи нужно прикрепить к деревянному брусу. Ширина штор должна быть на 1 см больше, чем длина бруса. Материал для штор следует расстелить изнанкой вверх. В верхней части заготовки нужно сделать отступ не менее 5 см. После чего укладывается заранее приготовленный брус. К нему плотно прикрепляют материал. Для закрепления можно использовать степлер. Рейка должна натягивать штору. Для того, чтобы это стало возможным, нужно сделать небольшой карман. Материал необходимо завернуть на 3 см. В получившийся карман продевают брус.

Третий этап работы

Электропривод можно купить в магазине. Однако некоторые предпочитают создать его своими руками. Для того, чтобы собрать его самостоятельно, вам потребуются удлинитель для бит и электрическая отвёртка. Последний элемент питается от трёх аккумуляторных батарей. Для начала нужно отсоединить батарейный отсек. Провода питания нуждаются в удлинении. Их увеличивают на 2 или 2,5 м. Редуктор и электродвигатель следует доработать. Необходимость в этом появляется из-за того, что электропривод будет установлен на ограниченном пространстве. Суть доработки заключена в уменьшении корпуса.

Четвёртый этап работы

Привод присоединяют к жалюзи. Удлинитель фиксации бит предусмотрен в специальном сальнике. Необходимо снять штатную заглушку. Первый элемент устанавливается в торец корпуса намотки. Нужно проследить за тем, чтобы сальник в торце был укреплён достаточно плотно.

К раме нужно прикрепить специальную скобу, на которой и будет закреплено устройство. Для первоначальной фиксации электропривода к жалюзи необходимы стяжки. Впоследствии элементы, используемые для крепежа, нужно заменить скобами. Установка осуществляется в горизонтальном положении после того, как двигатель монтируют на своё место. На блоке питания расположен реверсивный выключатель. С его помощью осуществляется управление работой всей готовой конструкции.

Важно:

Электропривод может быть представлен в виде мотора с редуктором. Чтобы выбрать нужную модель, следует учитывать усилие вращения вала и скорость. Приобретать нужно агрегат, мощность которого составляет не менее 12 Вт. Скорость вращения вала, по словам специалистов, должна превышать 15 оборотов в минуту.

Далее в пластиковую коробку устанавливают двигатель. Затем нужно провести кабель. Следующим шагом становится проведение кнопок, которое завершает процесс изготовления штор с электрическим приводом. Дополнить готовую конструкцию можно при помощи автоматики и стационарного питания. Модели, в состав которой входят такие элементы, могут двигаться вправо/влево, если это вертикальная модель, или вверх/вниз, если горизонтальный вариант.

Полезные советы

• Профессионалы советуют приобрести модуль Arduino. Специалисты высоко ценят этот прибор. С его помощью управлению поддаются не только жалюзи, но и ворота, обогреватели и некоторые другие приборы и устройства. Регулировать работу прибора при помощи модуля можно после того, как для него будет написана специальная программа. Это особенно необходимо в тех случаях, когда система будет установлена на 2 и более окна. Лёгким нажатием на кнопки вы сможете установить необходимую скорость закрытия или открытия, поднимать шторы полностью или частично, а также осуществлять другие нужные манипуляции. Модуль Arduino даёт возможность программирования дополнительных функций, среди которых следует отметить режим безопасности. Эта функция необходима для того, чтобы своевременно оповещать о том, что в работе модуля появились определённые сбои;

• Оставьте себе возможность управлять конструкцией жалюзи вручную. Каким бы качественным ни был механизм электропривода, рано или поздно может произойти сбой в работе. Возможны поломки, при которых придётся устанавливать новый привод. Ручное управление позволяет в случае нарушения баланса осуществить синхронизацию работы конструкции. Отсутствие зависимости от электрического привода позволяет пользоваться шторами в то время, когда мотор будет отсоединён для замены или ремонта;
• Берегите механическую часть конструкции от пыли и влаги, которые могут попадать в комнату через окно. На кухне электропривод подвергается неблагоприятному воздействию копоти и пара, которые выделяются при приготовлении пищи. Механизм рано или поздно даст сбой. Однако период его работы можно значительно растянуть;
• шторы самостоятельно
• Поскольку электропривод в любом случае потребует ремонта, не склеивайте пластиковые боксы, в которых находятся движущиеся элементы. Чтобы скрепить их между собой, используйте скобы. Их можно удалить, если это необходимо.

Просто шторы самостоятельно дальше текст

Предложение шторы самостоятельно для теста

Рулонные шторы с электроприводом — это ещё один шаг к уюту и комфорту в вашем доме. Позаботившись об их установке, вы получаете возможность не тратить время на регулировку механизма. Для того, чтобы изготовить и установить шторы самостоятельно, необязательно иметь техническое образование новый ключ для теста Просто будьте внимательны и запаситесь терпением.

Как установить рулонные шторы на заказ

Простой способ установки рулонных штор

Добро пожаловать в наше простое руководство по установке новых рулонных штор на заказ. Ваш индивидуальный комплект очень прост в использовании, так что получайте удовольствие, щелкая, сдвигая и соединяя детали вместе.

Прежде чем приступить к работе

Если вы просверливаете дерево

, выполните следующие действия.

Если вы сверлите штукатурку , у вас есть два варианта:

• используйте искатель стержней, чтобы найти, где находятся ваши настенные стержни, затем выполните шаги, описанные ниже
• используйте анкер Ramset 10 мм Grip Hollow Wall Anker, который поможет закрепить жалюзи на штукатурке

Если вы сверлите бетон , камень, кирпич или плитка , используйте сверло для каменной кладки и соответствующие дюбели, анкеры или винты

Если вы просто не уверены, позвоните или напишите нам, чтобы мы могли помочь!

Окно, пол и руки чистые?

Вернитесь к квитанции по электронной почте, чтобы вспомнить, с какой стороны вы хотели получить цепочку.

Просмотрите свой индивидуальный комплект и убедитесь, что в нем есть все перечисленное ниже.

Ваш индивидуальный комплект:

А

Ваши рулонные шторы

Б

Кронштейн цепного привода

С

Кронштейн для штифта

Д

Винты

Е

P-зажим (для безопасности детей)

Ф

Шаровой стопор

г

Крышки кронштейнов
(только для лицевой части)

ЧАС

Если вы заказали ламбрекен:
Ваш ламбрекен

я

2 возвратных ламбрекена
(только для лица)

Дж

2 пружинных кронштейна ламбрекена
(только для углубления)

ОК пришло время начать установку,
давайте пошагово

Установить жалюзи легко и весело. Выполните эти 6 шагов , затем расслабьтесь и восхищайтесь хорошо выполненной работой.

Вот как это сделать:

1 Будьте организованы

• А

  Распакуйте индивидуальный комплект и разложите рулонную штору на чистом полу под окном.

• Б

  Если вы заказали ламбрекен, самое время вставить скобы в возврат ламбрекена, так как вы будете устанавливать их как единое целое на шагах 2 и 3.

2 Разметка

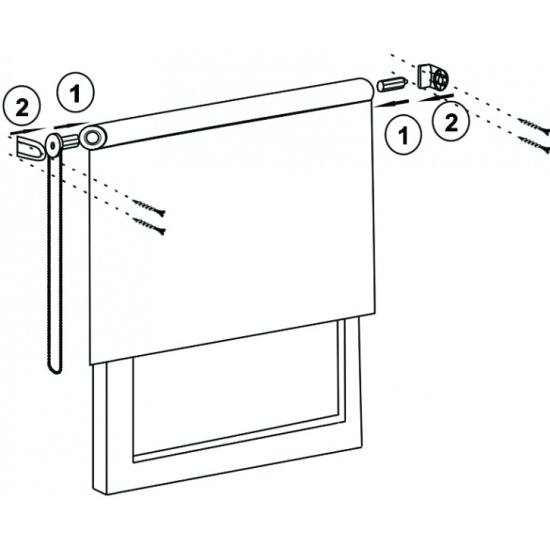

3 Прикрепите скобки

• А

  Используя аккумуляторную дрель со сверлом 3 мм, предварительно просверлите 2 отверстия в местах, где вы отметили две карандашные точки.

• Б

  Поднимите кронштейн цепного привода и расположите его на той стороне рамы, где будет находиться ваша цепь. Отверстия в кронштейне должны быть прямо над двумя отверстиями, которые вы только что просверлили. Закрепите кронштейн винтами из специального комплекта, используя беспроводную дрель со сверлом с головкой Phillips.

  Повторите процесс для концевого кронштейна штифта.

• С

  Выполните те же действия, если вы заказывали ламбрекен. Просто помните, что вы будете прикреплять скобу и возврат ламбрекена как одно целое.

4 Нажмите на свой слепой

• А

  Поднимите рулонную штору и убедитесь, что цепь находится с той же стороны, что и скоба цепи. Убедитесь, что капюшон на цепочке находится в положении «12 часов», а логотип ACMEDA — в положении «6 часов».

• Б

  Аккуратно вставьте конец цепи в кронштейн цепного привода.

• С

  Затем вставьте конец штифта в кронштейн конца штифта, пока не услышите щелчок.

  Не идеально подходит? Не напрягайся. Ваша штора должна легко защелкиваться в кронштейнах. Но если это не так, перейдите к «Мне нужна дополнительная помощь» внизу.

5 Сделайте это безопасным для детей

• А

  Защелкните зажим p на нижней части петли цепи, затем, удерживая его на месте, отметьте точку, где винт будет прикреплять зажим p к раме или стене. Помните, что цепь должна свисать с минимальным натяжением.

• Б

  Прикрутите зажим p к раме или стене с помощью аккумуляторной дрели со сверлом с головкой Phillips. Помните, что лучше всего прикрепить к деревянной раме или стенным стойкам, в противном случае сделайте домашнее задание.

• С

  Мы серьезно относимся к законам Австралии о безопасности детей. Они утверждают, что вы должны установить P-образный зажим, если цепь находится на высоте менее 1,6 метра от пола. Это необходимо для предотвращения любого риска удушения. Дополнительную информацию см. в разделе «Давайте поговорим о безопасности детей по-настоящему» внизу.

6 Подготовьте инстаграм

• А

  Наденьте две крышки кронштейнов на внешнюю сторону каждого кронштейна.

• Б

  Вы можете точно отрегулировать, куда опускаются ваши шторы. Катите его вниз, пока не будете довольны тем, где он заканчивается, затем возьмите шаровой стопор и защелкните его на самой вершине цепи, ближайшей к вам.

• С

  Если вы заказали ламбрекен , прикрепите его к одному кронштейну, а затем с небольшим усилием закрепите с другой стороны. Как только он поднят, ламбрекен аккуратно садится в ламбрекен, и ваши шторы легко катятся вверх и вниз.

Установить жалюзи легко и весело. Выполните эти 6 шагов , затем расслабьтесь и восхищайтесь хорошо выполненной работой.

Вот как это сделать:

1 Будьте организованы

• А

  Распакуйте индивидуальный комплект и разложите рулонную штору на чистом полу под окном.

• Б

  Если вы заказали ламбрекен, самое время вставить кронштейны в возврат ламбрекена, так как вы будете монтировать их как единое целое на шагах 2 и 3.

2 Разметка

• А

  Возьмите карандаш и обе скобки. Поднимите каждый кронштейн на место и отметьте две точки уровня, где винты будут прикреплять кронштейн к стене.

• Б

  Это будет не менее 35 мм с каждой стороны окна и 70 мм над верхом окна. Вернитесь к сделанным вами измерениям.

3 Прикрепите скобки

• А

  Используя аккумуляторную дрель со сверлом 3 мм, предварительно просверлите 2 отверстия в местах, где вы отметили две карандашные точки.

• Б

  Поднимите кронштейн цепного привода и расположите его со стороны окна, где будет находиться ваша цепь. Отверстия в кронштейне должны быть прямо над двумя отверстиями, которые вы только что просверлили. Закрепите кронштейн винтами из специального комплекта, используя беспроводную дрель со сверлом с головкой Phillips.

  Повторите процесс для концевого кронштейна штифта.

• С

  Выполните те же действия, если вы заказывали ламбрекен. Просто помните, что вы будете прикреплять скобу и возврат ламбрекена как одно целое.

4 Нажмите на свой слепой

• А

  Поднимите рулонную штору и убедитесь, что цепь находится с той же стороны, что и скоба цепи. Убедитесь, что капюшон на цепочке находится в положении «12 часов», а логотип ACMEDA — в положении «6 часов».

• Б

  Аккуратно вставьте конец цепи в кронштейн цепного привода.

• С

  Затем вставьте конец штифта в кронштейн конца штифта, пока не услышите щелчок.

  Не идеально подходит? Не напрягайся. Ваша штора должна легко защелкиваться в кронштейнах. Но если это не так, перейдите к «Мне нужна дополнительная помощь» внизу.

5 Сделайте это безопасным для детей

• А

  Защелкните зажим p на нижней части петли цепи, затем, удерживая его на месте, отметьте точку, где винт будет прикреплять зажим p к раме или стене. Помните, что цепь должна свисать с минимальным натяжением.

• Б

  Прикрутите клипсу p к раме или стене с помощью аккумуляторной дрели со сверлом с головкой Phillips. Помните, что лучше всего прикрепить к деревянной раме или стенным стойкам, в противном случае сделайте домашнее задание.

• С

  Мы серьезно относимся к законам Австралии о безопасности детей. Они утверждают, что вы должны установить P-образный зажим, если цепь находится на высоте менее 1,6 метра от пола. Это необходимо для предотвращения любого риска удушения. Дополнительную информацию см. в разделе «Давайте поговорим о безопасности детей по-настоящему» внизу.

6 Подготовьте инстаграм

• А

  Вы можете точно отрегулировать, куда опускаются ваши шторы. Катите его вниз, пока не будете довольны тем, где он заканчивается, затем возьмите шаровой стопор и защелкните его на самой вершине цепи, ближайшей к вам.

• Б

  Если вы заказали ламбрекен , прикрепите его к одному кронштейну, а затем с небольшим усилием закрепите с другой стороны. Как только он поднят, ламбрекен аккуратно садится в ламбрекен, и ваши шторы легко катятся вверх и вниз.

Установить жалюзи легко и весело. Выполните эти 6 шагов , затем расслабьтесь и восхищайтесь хорошо выполненной работой.

Вот как это сделать:

1 Будьте организованы

2 Разметка

• А

  Возьмите карандаш и обе скобки. Поднимите каждый кронштейн на место и отметьте две точки на уровне, где винты будут прикреплять кронштейн к раме.

• Б

  Это будет в верхних углах внутри вашей рамки. Оставьте 10 мм зазора от стекла в ваших окнах. Также не забудьте учесть незначительные препятствия.

• С

  Если у вас есть ламбрекен , возьмите две пружинные скобы ламбрекена. Поместите каждый кронштейн на нижнюю часть рамы вверху, немного в стороне от каждого глухого кронштейна. Совместите лицевую сторону кронштейна с передним краем рамы. Отметьте две точки, где винты будут прикреплять кронштейн к раме.

3 Прикрепите скобки

• А

  Используя аккумуляторную дрель со сверлом 3 мм, предварительно просверлите 2 отверстия в местах, где вы отметили две карандашные точки.

• Б

  Поднимите кронштейн цепного привода и расположите его на той стороне рамы, где будет находиться ваша цепь. Отверстия в кронштейне должны быть прямо над двумя отверстиями, которые вы только что просверлили. Закрепите кронштейн винтами из специального комплекта, используя беспроводную дрель со сверлом с головкой Phillips.

  Повторите процесс для концевого кронштейна штифта.

• С

  Если у вас есть ламбрекен, предварительно просверлите по 2 отверстия для каждой пружинной скобы ламбрекена, где вы отметили карандашом точки. Закрепите подвесные кронштейны ламбрекена винтами из специального комплекта, используя аккумуляторную дрель со сверлом с головкой Phillips.

4 Нажмите на свой слепой

• А

  Поднимите рулонную штору и убедитесь, что цепь находится с той же стороны, что и скоба цепи. Убедитесь, что капюшон на цепочке находится в положении «12 часов», а логотип ACMEDA — в положении «6 часов».

• Б

  Аккуратно вставьте конец цепи в кронштейн цепного привода.

• С

  Затем вставьте конец штифта в кронштейн конца штифта, пока не услышите щелчок.

  Не идеально подходит? Не напрягайся. Ваша штора должна легко защелкиваться в кронштейнах. Но если это не так, перейдите к «Мне нужна дополнительная помощь» внизу.

5 Сделайте это безопасным для детей

• А

  Защелкните клипсу p на нижней части петли цепи, затем удерживайте ее на месте и отметьте точку, где винт будет прикреплять клипсу p к раме. Помните, что цепь должна свисать с минимальным натяжением.

• Б

  Привинтите клипсу к раме с помощью аккумуляторной дрели со сверлом с головкой Phillips. Помните, что лучше всего прикрепить к деревянной раме или стенным стойкам, в противном случае сделайте домашнее задание.

• С

  Мы серьезно относимся к законам Австралии о безопасности детей. Они утверждают, что вы должны установить P-образный зажим, если цепь находится на высоте менее 1,6 метра от пола. Это необходимо для предотвращения любого риска удушения. Дополнительную информацию см. в разделе «Давайте поговорим о безопасности детей по-настоящему» внизу.

6 Подготовьте инстаграм

• А

  Вы можете точно отрегулировать, куда опускаются ваши шторы. Катите его вниз, пока не будете довольны тем, где он заканчивается, затем возьмите шаровой стопор и защелкните его на самой вершине цепи, ближайшей к вам.

• Б

  Если вы заказали ламбрекен , прикрепите его к одному кронштейну, а затем с небольшим усилием закрепите с другой стороны. Как только он поднят, ламбрекен аккуратно садится в ламбрекен, и ваши шторы легко катятся вверх и вниз.

Instagram

Поздравляем, вы сделали это! Прежде чем расслабиться и полюбоваться хорошо выполненной работой, не забудьте сделать несколько фотографий и поделиться с нами своим образом. И отметьте нас в Instagram, чтобы действительно сделать наш день.

Давайте поговорим о безопасности детей.

Дети не понимают, что цепь, обернутая вокруг их шеи, может затянуть и задушить их всего за несколько минут, если они сядут, покатаются или сползут на пол.

Дети умерли, когда петля прошла через голову или они запутались в незакрепленной цепи, когда:

• спали в кроватке или кровати рядом с цепями
• играли возле цепей или
• стояли на стуле , диван или кровать, чтобы смотреть из окна.

При установке жалюзи вы должны соблюдать требования правительства Австралии.

• Установите зажим p точно в соответствии с шагом 5 данного руководства
• Не снимайте предупреждающую этикетку, прикрепленную к шторке
• Прикрепите собственную наклейку со своим именем и контактными данными (или сведениями о том, кто устанавливает для вас жалюзи)

Мне нужна дополнительная помощь

У нас есть для этого простое решение.

Все, что вам нужно, это клейкая лента, чтобы починить это.

Влажная ткань прекрасно справится с этой задачей. Просто осторожно промокайте, а не трите сильно, особенно если у вас есть жалюзи.

Нет проблем, вы можете сделать это сами.

Как заменить цепь роллеты
1:24

• А

  Снимите кронштейны
  Если у вас есть ламбрекен, снимите его перед началом работы.

  В верхней части жалюзи, со стороны штифта, поверните прозрачную пластиковую шестерню против часовой стрелки. Это отодвинет штифт от кронштейна настолько, чтобы вы могли полностью снять эту сторону жалюзи. Затем извлеките противоположную сторону жалюзи из кронштейна.

  Теперь вы можете использовать аккумуляторную дрель со сверлом с головкой Phillips для удаления винтов, используя функцию реверса дрели. Затем снимите скобки.

• Б

  Поменяйте торцевые заглушки
  Положите штору на чистый пол и вытащите каждую торцевую заглушку.

  Поменяйте их местами, а затем вставьте обратно в жалюзи. Помните, что конец цепного привода должен идти с той стороны, где вы хотите поставить цепь.

• С

  Установите скобы и жалюзи на место
  Затем просто повторите действия, начиная с шага 3 этого руководства, чтобы снова поднять жалюзи.

Это может происходить время от времени, и вам не о чем беспокоиться.

Если вы только что установили новую штору или давно ее не закрывали, опустите ее и дайте ей осесть. Время — это все, что нужно, чтобы привести себя в порядок, и теплая погода тоже помогает.

Не забывайте как можно чаще поворачивать жалюзи на разную высоту, чтобы предотвратить образование новых кривых.

Снять жалюзи очень просто, и ничто так не изменит вашу комнату, как новый мазок краски.

Есть вопрос? Мы здесь, чтобы помочь

1300 918 390

С понедельника по пятницу с 8:00 до 19:00 и в субботу с 10:00 до 15:00

Как превратить ваши оконные жалюзи в умные жалюзи

Digital Trends может получать комиссию при покупке по ссылкам на нашем сайте. Почему нам доверяют?

Автор Патрик Хирн 18 мая 2022 г.

Естественный свет может продавать дома, но бывают случаи, когда он просто доставляет неудобства, например, когда он бросает блики на экран телевизора во время любимого шоу. Жалюзи на окнах — идеальное решение, но что делать, если вы не хотите вставать и закрывать их самостоятельно?

Содержимое

• Что такое умная шторка?
• Зачем мне умные жалюзи?
• Какие типы умных жалюзи существуют?
• Легко ли установить умные жалюзи?
• Какие компоненты входят в состав умных жалюзи?
• Как управляются умные жалюзи?
• Существуют ли умные автоматы для жалюзи?
• В чем преимущества «умных» жалюзи «сделай сам»?

«Умные» жалюзи — вариант, но они, как правило, чрезмерно дороги. Хорошей новостью является то, что существует множество вариантов комплектов для самостоятельной сборки (DIY), которые могут превратить ваши старые стандартные оконные жалюзи в умные жалюзи за небольшую часть стоимости покупки новых.

Что такое умная шторка?

Умные жалюзи — это обычные оконные жалюзи, которые можно открывать и закрывать с помощью приложения, голосового управления или другого интеллектуального метода, а не вручную. Умные жалюзи полезны тем, что вы можете запланировать их открытие и закрытие или подъем и опускание в установленное время дня или в ответ на другие входные данные. Например, вы можете подключить УФ-датчик к своим умным жалюзи, чтобы они закрывались, когда свет достигает определенной точки в вашем доме.

Недостатком является то, что умные жалюзи, как правило, стоят дорого, и оснащение каждого окна в вашем доме умными жалюзи может сильно ударить по вашему кошельку.

Зачем мне умные жалюзи?

Умные жалюзи могут сделать ваш дом более комфортным и сократить расходы на электроэнергию, блокируя солнечный свет в самые жаркие часы дня. Они помогут вам сохранять прохладу летом и удерживать тепло зимой. Они могут уменьшить блики на экранах без необходимости вручную возиться с завязками. Умные жалюзи — отличный способ будить вас естественным светом по утрам, если вы установили расписание.

Какие бывают умные жалюзи?

Поскольку для открывания и закрывания жалюзи используется широкий спектр механизмов, интеллектуальные обновления жалюзи также разнообразны.

Самые простые, такие как Soma Smart Shades 2, прикрепляются непосредственно к шнурку и перемещаются вверх или вниз по команде. Такие умные жалюзи очень просты в установке. Другие прикрепляются к горизонтальной направляющей, чтобы напрямую задергивать шторы или жалюзи. Их так же легко установить, за исключением необходимости тянуться выше и выравнивать дорожки.

Более сложные системы заменяют всю вашу систему жалюзи и имеют встроенный двигатель. Его сложнее настроить, но он выглядит более органично. MySmartRollerShade от Tilt — яркий пример этого формата.

Легко ли установить умные жалюзи?

Умные жалюзи

относительно просты в установке. Многие из них крепятся к оконной раме, как обычные жалюзи, с той лишь оговоркой, что для них требуются батарейки. В других умных жалюзи используется перезаряжаемый аккумулятор, который можно подключить, когда заряд батареи низкий.

Если вы можете установить традиционные жалюзи, вы можете установить смарт-жалюзи. Исключение составляют умные жалюзи, встроенные в стену. Во многих случаях для этого требуются электрические работы, которые многим людям неудобно выполнять, и им не следует пытаться делать это самостоятельно. В такой ситуации перед установкой жалюзи может потребоваться электрик.

Срок службы батареи зависит от того, как часто вы открываете и закрываете умные жалюзи, и, конечно же, он зависит от компании. Пользователи умных жалюзи Ikea Fyrtur сообщают, что в среднем они работают от двух до трех месяцев без подзарядки.

Установка делает немного сложнее, когда вы устанавливаете умные жалюзи своими руками. Многие комплекты для самостоятельной сборки максимально упрощают установку, но они по-прежнему требуют снятия жалюзи и установки двигателя внутри корпуса. Если вы не большой мастер, это может показаться сложной задачей.

Какие компоненты входят в состав умных жалюзи?

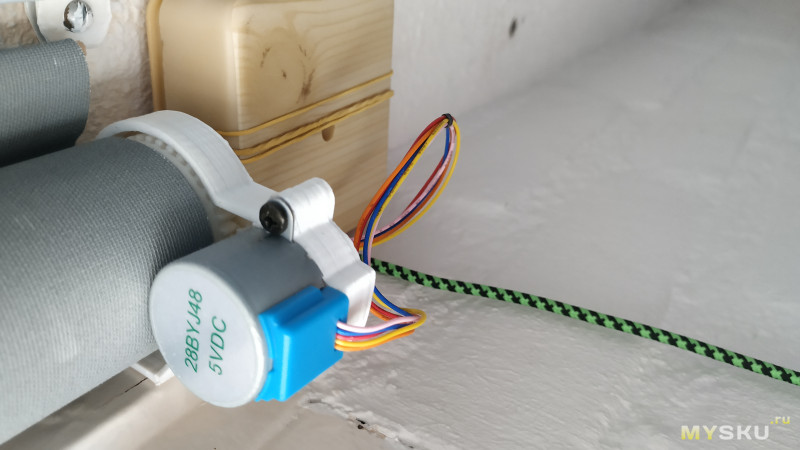

Основным компонентом умных жалюзи является двигатель. Некоторые комплекты таковы: двигатель и ничего больше. В этом случае различные датчики и приемники для интеллектуальных функций встроены в двигатель. В других случаях эти компоненты являются отдельными.

Некоторые умные жалюзи также включают в себя солнечную панель, обеспечивающую почти неограниченную мощность. Это решение устраняет необходимость в какой-либо проводке или аккумуляторах и является гораздо более предпочтительным вариантом по сравнению с более сложными установками.

Если ваши жалюзи используют систему шкивов для их подъема и опускания, некоторые комплекты так же просты, как прикрепление мотора к стене под жалюзи. Этот двигатель тянет за шнур, чтобы поднять или опустить жалюзи. Его также можно оборудовать, чтобы открывать и закрывать их.

Слепая технология настолько проста, насколько это возможно, но вы можете оснастить наборы для самостоятельной сборки датчиками, чтобы они работали с умными помощниками и другими устройствами.

Как управляются умные жалюзи?

Большинство умных жалюзи управляются с помощью пульта дистанционного управления, приложения или голосового помощника.

Amazon Alexa и Google Assistant — два наиболее совместимых голосовых помощника. Существует ограниченное количество опций, совместимых с Apple HomeKit. Lutron Serena работает с HomeKit, как и умные жалюзи Ikea Fyrtur и Kadrilj. Некоторые наборы для самостоятельной сборки могут работать с умными жалюзи, но возможности ограничены. Самый широкий диапазон совместимости, который мы видели в наборах для самостоятельной сборки, — это те, которые люди создали полностью с нуля.

Существуют ли умные автоматы для жалюзи?

Если вы покупаете умные жалюзи в готовом виде, вы можете настроить множество различных средств автоматизации. Даже те, у которых нет совместимости, часто можно настроить, если они работают с Alexa или Google Assistant.

На сайте уже есть автоматизация IFTTT. Жалюзи можно настроить так, чтобы они открывались или закрывались в зависимости от времени суток, температуры, уровня освещенности и ряда других параметров.

Даже наборы для самостоятельной сборки можно настроить для работы с другими устройствами. В зависимости от комплекта, который вы покупаете, он может работать с Alexa или другой системой из коробки. Например, комплект автоматизации MySmartBlinds и моторизованная штора Brunt Smart работают с Alexa.

Каковы преимущества умных жалюзи, сделанных своими руками?

Основным преимуществом умных жалюзи, сделанных своими руками, является цена. Tilt MySmartRollerShades стоят 400 долларов за блайнд. Brunt Blind Engine, набор для сборки жалюзи с системой шкивов, стоит всего 99 долларов. Если вы пытаетесь оборудовать каждое окно в вашем доме умными жалюзи, менее дорогой вариант будет намного лучше.

Вам не нужно тратить целое состояние, чтобы оборудовать свой дом умными жалюзи. Вы можете выбрать набор «сделай сам», чтобы превратить ваши существующие жалюзи в умные жалюзи, или вы можете выбрать бюджетный вариант, например, жалюзи Ikea Fyrtur по цене около 150 долларов за окно.
