Рация на транзисторах своими руками: простые модели и схемы. Инструкция и советы по реализации надежных функциональных устройств. Простая рация на трех транзисторах

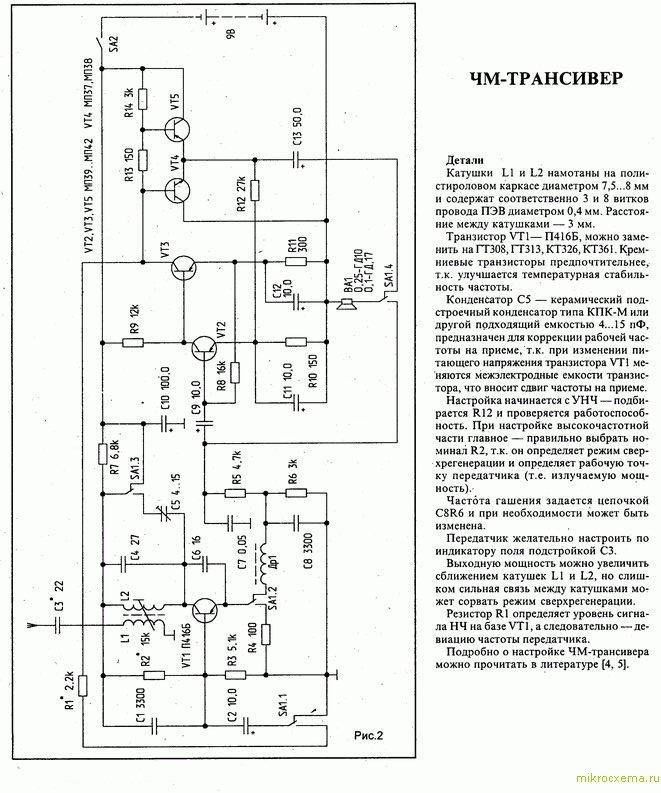

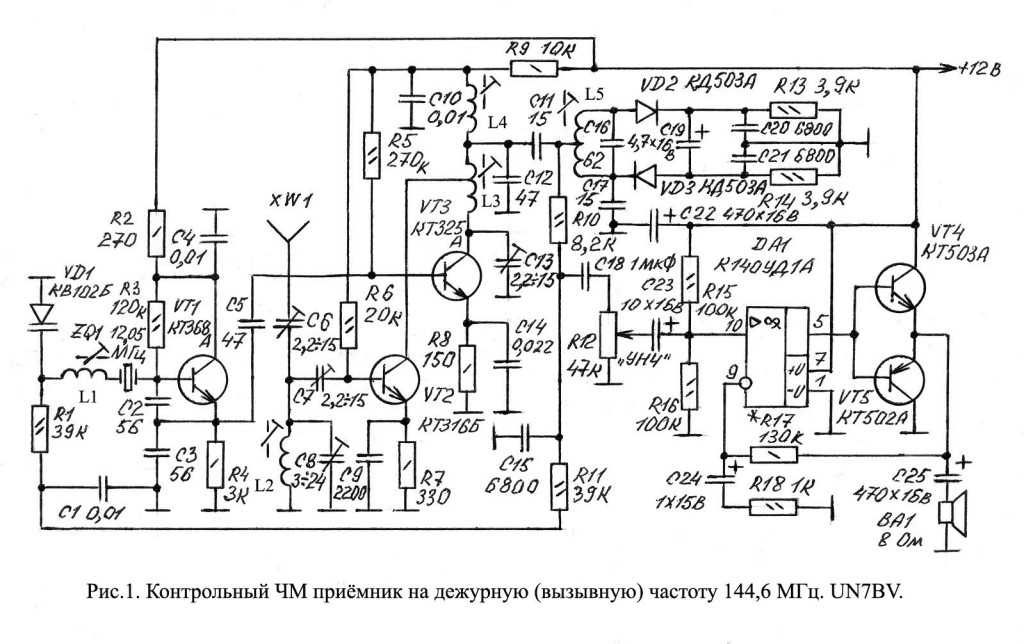

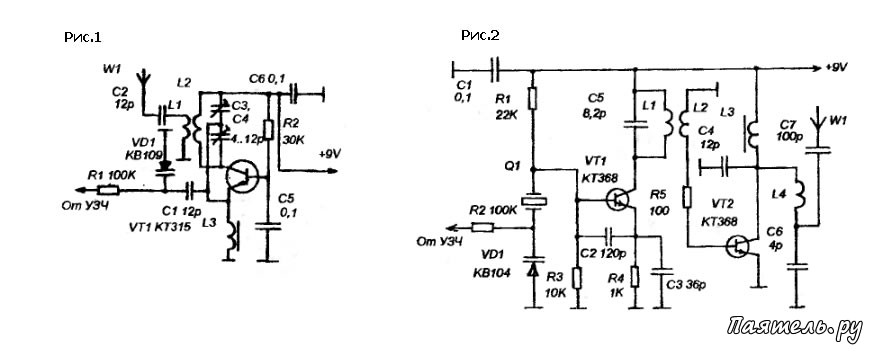

Рация своими руками на 5 км

Радиостанция работает в диапазоне ультракоротких волн 28—29,7 Мгц. Приемник и передатчик выполнены независимо друг от друга, благодаря чему может быть осуществлена дуплексная радиосвязь. Дальность действия с однотипной радиостанцией доходит до 1 км, а при работе с более мощным до 10 вг передатчиком и более чувствительным до 1—3 мкв приемником дальность связи увеличивается до 2—2,5 км. Антенной может служить четвертьволновой штырь длиной 2,5 м.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простая, карманная радиостанция для села
• Простая карманная радиостанция для села
• Ликбез о радиосвязи
• Дуплексная радиостанция на шести транзисторах (28-29,7 Мгц)
• Простая рация на трех транзисторах
• Рация своими руками на 5 км

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как значительно увеличить дальность связи рации Baofeng UV82/Антенна NAGOYA UТ-108UV BNC

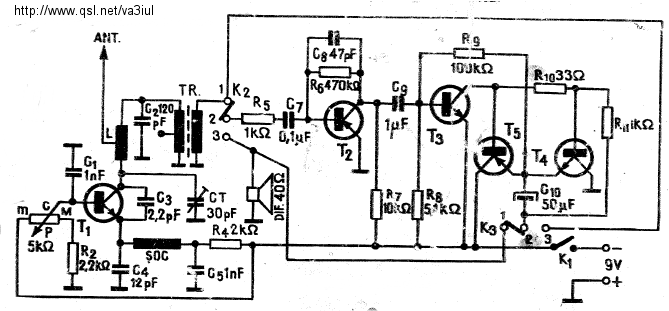

Простая, карманная радиостанция для села

Сделать простую рацию своими руками гораздо сложнее, чем купить уже готовый вариант в магазине, однако кто знает, где застанет вас экстремальная ситуация, вдруг это будет катастрофа транспорта, по счастливой случайности перевозящего:. Следующий рисунок наглядно показывает схему обмотки катушек, в качестве основы для которых выступят оргстекло, полистирол или на крайний случай картонные цилиндры диаметром 0.

Катушки L5 и L1 вашей простой самодельной рации своими руками должны иметь по десять витков, катушка L2 должна состоять из четырех витков и находится между половинками обмотки L3, состоящей из восьми витков и имеющей отвод проволоки посередине. Для тех, кто не врубается в простые схемы рации своими руками — катушки L3 и L2 намотаны на одной основе. L4 и L6 представляют собой витковую обмотку 0.

Если вы дочитали до этих строк, то наверняка хоть что-то соображаете в электротехнике, а поэтому расположить детали на текстолитных платах одна из них будет с задающим генератором, а другая — с усилителем низких частот и приемником на одной стороне и соединив их на другой стороне проводом с изоляцией диаметра 0.

Сделать печатный монтаж можно при наличии фольгированного гетинакса, а каркас вашей простой самодельной рации — сантиметровыми обрезками медной проволоки, вбитыми в дырочки диаметром в один миллиметр.

Отсутствие микрофона с успехом исправит наличие пары наушников с высоким сопротивлением, а вместо телескопической антенны от радиоприемника можно воспользоваться метровой латунной трубкой диаметром 0. Даже если вы исправно посещали все занятия кружка юных радиолюбителей, не факт, что ваша простая рация своими руками сразу заработает так как нужно. Отладку самодельной рации начинают с улучшения качества приема сигнала, для чего поменяйте R10 на переменный резистор кОм и дождитесь, пока шум не станет максимально громким.

Теперь меняйте уровень индуктивности L5 подстроечным сердечником, добиваясь лучшего качества сигнала, а напоследок поменяйте переменный резистор обратно на постоянный с нужным сопротивлением. Если тембр вашего голоса сильно искажается при передаче сигнала, более тщательно подберите резисторы R1 и R3, а чтобы отладить генератор и антенну, соберите волномер, электронная схема которого приведена чуть ниже.

Основой для катушки L из десяти витков 1. Конденсатор С1 нужно сделать подстроечным, с воздушным диэлектриком, а его ручку расположить напротив действующей частоты передатчика сигнала вашей самодельной рации, убедившись, что её катушка L3 находится рядом L катушкой волномера, сделав её тем самым своеобразным индикатором.

Теперь пробуя вместо С9 конденсаторы разной емкости нужно добиться максимального отклонения стрелки на шкале деления волномера, и, поднеся последний непосредственно к самой антенне и вращая подстроечный сердечник L1, отладить антенну в резонанс частоте настройки контура L3C8C9, пока стрелка на шкале волномера не покажет максимальное отклонение.

Простая карманная радиостанция для села

Регистрация Войти Забыли пароль? Учреждения 3. Военное 5. Заводы 4.

Я расскажу как в домашних условиях можно собрать простейшую рацию, способную работать на расстоянии до 1,5 км. На первый взгляд кажется проще.

Ликбез о радиосвязи

Оглавление: -Зачем они нужны? Что это такое и какой выбрать? Важная для туристов тема; -аксессуары. Раньше все ходили без них, но рации добавляют чрезвычайно много удобства и безопасности в ваших приключениях. Например: -в горах связь внутри связки, группы. Как вообще велотуристы жили без раций — не понимаю Люди же едут постоянно с разной скоростью, и останавливаться, дожидаясь всех у каждой развилки, надоедает; связь с людьми, ушедшими на разведку, экономит время; -в поисково-спасательных работах; -когда часть людей уходит в радиальный выход, а часть ждет их на базе. Любое мероприятие, где есть стационарный лагерь.

Дуплексная радиостанция на шести транзисторах (28-29,7 Мгц)

Лично делал на есу двойку и нагойе выведенной в единицу при одном ватте связь на 67км. На другом конце был… стоковый баофенг. Прочие условия типа высокогорья можно умалчивать до интриги :. Для Трассы всех лучше общаться на СВ диапазоне.

Приветствую вас, уважаемые подписчики и те кто просто набрёл в новостях! Недельный отпуск в глуши немного пошатнул мои планы выпустить продолжение статьи, но сейчас я тут, и готов дополнить тот материал что был ранее.

Простая рация на трех транзисторах

Схема рации своими руками — Первая рация начинающего. Антенна для способа ADS-B средствами руками. Самодельный снегоход на гусенице в 5 год. Скачать как сделать снегоход своими руками. Это схема коротковолновой радиостанции содержит в своем составе всего три транзистора. Самая простая рация для повторения начинающими радиолюбителями.

Рация своими руками на 5 км

То густо, то пусто, то есть наоборот : Написав обновление про антикор, подумала, что, наконец, неплохо бы и про рацию с антенной рассказать. Тем более, что вопросом как оптимальнее вписать эти полезные гаджеты в свой автомобиль задаются очень многие. Вот и мы долго не могли определиться, куда установить рацию, чтобы было удобно и эстетично. Машина вроде просторная, а на деле стали смотреть — панель приборов занята, потолок резать не хотелось. Да и вообще рация сверху — как-то по-такситски совсем Ну а бардачок — он и без того не такой большой.

Дальность работы зависит от местности, км. 3. 5. Бюджетный вариант — носимая радиостанция без дисплея BAOFENG BFS.

Каждый, кто хоть раз сталкивался с гражданской радиосвязью слышал про настройку антенн. Эта важная процедура является неотъемлемой частью процесса установки комплекта связи на автомобиль. Многие слышали, но не многие знают, и тем более, умеют это делать. В этой небольшой статье я расскажу о некоторых мифах, которые успели появиться вокруг этой темы, правилах установки антенн на автомобиль и, разумеется, о настройке.

Добрый день! Рассматриваю варианты приобретения раций для охоты и т. Планируем одну из раций оставлять в домике на подзарядке включенной в розетку прочитал у вас на сайте, что это в случае применения рации Штурман Р увеличивает зону возможностей многократно , и две рации портативных так сказать. Местность таёжная но довольно ровная, гор нет, небольшие холмы. Что касается увеличения зоны радиосвязи с помощью репитера — увеличивает зону радиосвязи не подключение к зарядке, а подключение к стационарной антенне, установленной на крыше дома или на мачте рядом с домом.

Приветствую вас, подписчики, пикабушники, и просто читатели! С праздником вас всех!

Это схема коротковолновой радиостанции содержит в своем составе всего три транзистора. Самая простая рация для повторения начинающими радиолюбителями. Конструкция была взятая из старенького журнала, но актуальности своей ни капли не потеряла. Единственное, что устарело, так это радио компоненты, которые необходимо заменить на современные аналоги, в результате характеристики радиопереговорного устройства улучшатся. Схема радиостанции.

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO.

Схема простой радиостанции на трех транзисторах (27,140 МГц)

Среди разрешенных типов радиостанций личной связи есть так называемый тип «Д» — детские переговорные устройства. Для них выделена частота 27,140 МГц при мощности передатчика 10 мВт и амплитудной модуляции с полосой частот 300…3000 Гц.

Принципиальная схема

На рисунке 1 схема радиостанции типа «Д» с дальностью связи не менее 80 м. В передатчике и приемнике используется один и тот же каскад ВЧ на транзисторе VT1. При приеме он работает в режиме сверхрегенерации, а при передаче — в режиме непрерывной генерации с кварцевой стабилизацией частоты и коллекторной модуляцией.

Рассмотрим отдельно режимы работы радиостанции. В режиме приема принятый антенной WA1 сигнал через удлиняющую катушку L1 и антипаразит-ный резистор R1 поступает на катушку связи L2 сверхрегенеративного детектора — транзистор VT1.

По постоянному току режим транзистора задается базовым делителем R6, R8 и резисторами R4 и R2, которые вместе с конденсаторами С5 и С2 задают частоту гашения. Элементами контура L3 и С1 производится настройка детектора на требуемую частоту. Электрическая цепь, состоящая из C3, R3 и С7, задает глубокую положительную обратную связь.

Во время вспышки из-за увеличения коллекторного тока транзистора VT1 С2 немного разряжается, а С5 подзаряжается. Это приводит к снижению тока ѴТІ и срыву генерации. После этого через резисторы R2 и R4 происходит подзарядка С2 и С5, соответственно.

Рис. 1. Принципиальная схема малогабаритной радиостанции.

Подзарядка происходит до тех пор, пока коллекторный ток ѴТІ не достигнет того значения, при котором образуется очередная вспышка. Осциллограммы в характерных точках приемника показаны на рисунке 2. С конденсатора С2 продетектирован-ный сигнал вместе с пилообразным сигналом гашения через конденсатор С4 поступает на регулятор громкости R3.

Далее сигнал проходит через фильтр низкой частоты, собранный на R14, СІЗ, С14, который обрезает частоту гашения, полезный сигнал звуковой частоты поступает на УЗЧ. Усилитель ЗЧ собран на двух транзисторах VT2 и ѴТ3. Выходной каскад работает в классе А при токе коллектора около 20 мА. Динамическая головка ВАІ включена в оконечный каскад УЗЧ через выходной трансформатор Т1.

В режиме передачи происходит рост коллекторного тока VT1, т.к. его базовое смещение определяется резистором R7, а цепь положительной обратной связи замыкается через С7, ZQ1 и С8. Питание на коллектор VT1 подается через вторичную обмотку трансформатора Т1.

Рис. 2. Осциллограммы в характерных точках приемника и передатчика.

В данном случае транзистор ѴТІ переходит в режим устойчивой генерации с кварцевой стабилизацией частоты. Динамическая головка ВАІ через резистор R15 подключается к базе ѴТЗ.

При таком включении ВА1 удается получить амплитуду НЧ напряжения на коллекторе ѴТ2 1…2 В, что является достаточным для эффективной модуляции высокочастотного сигнала, вырабатываемого передатчиком на VT1.

Кнопка SA2 служит для передачи сигнала вызова или азбуки Морзе. При нажатии кнопки УЗЧ возбуждается на частоте 1000 Гц. На рис. 13.4.в приведены осциллограммы в характерных точках передатчика.

Детали и конструкция

В радиостанции в основном использованы промышленные радио-детали. Постоянные резисторы типа МЛТ-0,125, переменный резистор R3 любого типа малогабаритный с выключателем. Электролитический конденсатор СП типа К50-6, остальные конденсаторы — К10-7В.

Транзистор VT1 можно заменить другим высокочастотным транзистором типа п-р-п, имеющим граничную частоту 500… 1000 МГц. В качестве транзисторов ѴТ2, ѴТЗ подойдут любые кремниевые транзисторы соответствующей проводимости. Транзистор ѴТ2 должен иметь коэффициент передачи по току не менее 300.

В качестве трансформатора Т1 можно использовать выходной трансформатор от любого карманного радиоприемника. Динамическая головка ВА1 может быть любая малогабаритная. Антенна WA1— телескопическая длиной около 1 м. Переключатель режима работы SA1 типа ПКН-61 или П2К, кнопка SA2 — любая без фиксации.

Самодельными деталями радиостанции являются катушки индуктивности. Катушка L1 бескаркасная и имеет 25 витков провода ПЭЛ 0,5, намотанных на оправке дисметром 6 мм.

Катушки L2 и L3 намотаны на пластмассовом каркасе диаметром 6 мм, имеющем подстроечный сердечник М50НН2,8х12. Катушка L3 содержит 18 витков провода ПЭЛ 0,36, a L2 намотана поверх катушки L3 и содержит 4 витка провода той же марки. Детали радиостанции распаиваются на печатной плате.

Рис. 3. Рекомендуемый монтаж деталей высокочастотного тракта радиостанции.

Наиболее критичными к взаимному расположению элементов являются ВЧ генератор на ѴТІ и переключатель SA1. Рекомендованное их расположение показано на рис. 13.5. Расположение остальных радиодеталей на плате не особенно критично.

Настройка

Настройка радиостанции начинается с радиоприемника. Вращением сердечника катушки L3, добиваются появления в динамике ВА1 характерного шума сверхрегенератора. Е

сли этого не удается достигнуть, то подбирают емкость C3. После появления режима сверхрегенерации проверяют ее сохранность при питании 7…9 В и различной длине антенны WA1.

Иногда может потребоваться подобрать более точнее значение резистора R6. Для настройки контура L3, С1 используют образцовую радиостанцию, имеющую диапазон 27,140 МГц в режиме передачи. Вращая сердечник катушки L3, пытаются настроиться на сигнал образцовой радиостанции. На этом настройка радиостанции заканчивается.

В дополнение

В связи с расширением использования в повседневной жизни большого количества самой разнообразной радиоэлектронной аппаратуры, имеющей источники электромагнитного излучения, в России было принято несколько постановлений по этому вопросу.

В частности, «Особые условия приобретения радиоэлектронных средств и высокочастотных устройств» (утверждены постановлением Правительства РФ 17 июля 1996 г. №832), Федеральный закон «О связи» и др. В соответствии с действующим законодательством для покупки радиоизлучающих устройств необходимо получить разрешение Государственного надзора за связью в РФ (главного управления или его территориальных органов).

Из бытовой аппаратуры, содержащей в явной форме радиопередающие устройства, не надо получать разрешения только для бесшнуровых телефонов, работающих в полосах частот 814…815 МГц, и 904. ..905 МГц с мощностью не более 10 мВт для детских радиопереговорных устройств и радиоуправляемых игрушек, работающих в полосе частот 26975…27283 кГц с мощностью излучения не более 10 мВт.

С 1994 г. в диапазоне 27 МГц (диапазон персональной связи) разрешено пользоваться полосой частот 26970…27860 кГц отдельным гражданам и юридическим лицам для разработки, серийного производства, закупки и эксплуатации радиостанций с мощностью излучения не более 10 Вт. Для работы на этих частотах Главгоссвязьнадзор оформляет разрешение по упрощенной процедуре.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Как сделать транзисторный радиоприемник – Новости Матери-Земли

Учитывая постоянно снижающуюся покупательную способность доллара, вы, вероятно, с облегчением узнаете, что даже самая мелкая монета королевства все еще имеет некоторую ценность. Да, пенни сегодня дает такую ​​же силу, как и сто лет назад. Сейчас я не объявляю об окончании инфляции. . . но в том-то и дело, что один красный цент запитает однотранзисторный радиоприёмник!

Еще лучше то, что это конкретное радио может быть построено почти полностью из материалов, которые можно найти в обычной усадьбе или квартире. И не расстраивайтесь, если вам не хватает одного или нескольких из указанных пунктов. Используя свое воображение и изобретательность, вы, вероятно, сможете найти подходящее факсимиле. . . и ваша уборка может привести к добросовестному самодельному AM-радио!

Сборка радиоприемника

Кусок сосновой доски площадью около 9 квадратных футов станет хорошей основой для вашего проекта по сбору мусора. Вы можете покрасить, вырезать или выгравировать (используйте любой свой талант) деревянную основу по своему вкусу. После этого закрепите его парой слоев лака.

Создание катушки будет самой сложной задачей. На самом деле это не так уж и сложно, но требует времени. Чтобы собрать этот компонент, найдите картонную трубку (наподобие тех, на которые идут бумажные полотенца) и отрежьте кусок длиной около шести дюймов. Это послужит формой для катушки.

Цилиндр должен быть затем обмотан эмалированным медным проводом, около 28 AWG. Свою я получил, аккуратно размотав соленоид, спасенный от мертвого восьмидорожечного магнитофона (используется в механизме смены дорожек). Тем не менее, любой двигатель, дверной звонок или подобное электромагнитное устройство, вероятно, даст вам столько необходимого провода, сколько вам нужно. (Для тех из вас, кто не знаком с системой калибровки проводов AWG, диаметр провода 28-AWG составляет 0,013 дюйма. Вы можете измерить его штангенциркулем или микрометром. приемлемо для этого проекта.)

Проделайте отверстие в трубке на расстоянии 1/2 дюйма от конца и еще одно отверстие на одной линии на расстоянии 1/2 дюйма от первого. Проденьте свободный конец покрытой эмалью проволоки через второе отверстие в трубку. Затем протяните его обратно через первое отверстие, оставив выступающим на шесть дюймов, и натяните его, чтобы предотвратить распутывание провода.

Начните оборачивать провод вокруг трубки, укладывая его упорядоченно, без перекрытия витков. Продолжайте эту процедуру для 120 витков, затем проткните еще два отверстия — одно на конце катушки и второе на расстоянии 1/2 дюйма от него — и протяните провод, как и раньше.

Настроечный конденсатор будет следующим предметом, который вы изготовите. Сначала аккуратно разберите пачку сигарет, сохранив целлофан и алюминиевую фольгу. Разгладьте оба материала, разглаживая целлофан рукой и фольгу, проводя ею по краю стола или карандашом. Обрежьте металлический лист до удобного размера (например, 3 на 6 дюймов), разместите его по центру соснового основания и приклейте скотчем три из четырех сторон к дереву. Затем поместите катушку сзади фольгированного конденсатора, закрепив ее на плате двумя кнопками.

Теперь снимите эмалевую изоляцию с последнего дюйма провода на правом конце катушки (его можно снять мелкой наждачной бумагой) и прикрепите канцелярской кнопкой к незакрепленному краю фольги. Один конец 8-дюймового куска провода (со снятой изоляцией с обоих концов) должен удерживаться на месте той же (неокрашенной) кнопкой. Убедитесь, что у вас хорошее электрическое соединение, затем накройте фольгу спасенным целлофаном, приклеив ее на место и таким образом изолировав металл.

Завершите конденсатор, разобрав вторую пачку сигарет. На этот раз сохраните только фольгу и прикрепите ее поверх другого куска сосновой доски размером примерно 3 на 6 дюймов. Поместите один наконечник 9дюймовый кусок провода (с зачищенными концами) под одной из четырех кнопок и прикрепите его противоположный конец к оставшемуся проводу катушки, используя кнопку, помеченную «ANT» на иллюстрации. Конечно, если в вашем доме нет пустой пачки сигарет (ура!), алюминиевая кухонная фольга и полиэтиленовая пленка (или вощеная бумага) прекрасно справятся с той же задачей.

Транзистор может быть единственным предметом, который вам придется купить. Это германиевый тип PNP, который, конечно, греческий для всех, кроме тех, кто тесно связан с повседневным использованием таких устройств. Подойдет любой транзистор германиевого типа, но если вы не знакомы с работой схемы, я настоятельно рекомендую вам приобрести Radio Shack № 276-2007 или 2N1305 (или аналогичный).

Генерация электроэнергии за копейки

Сердцебиение вашего радио будет состоять из одной маленькой копейки. Без него радиоприемник из ящика для металлолома — это просто металлолом. Видите ли, монета в один цент является частью гальванической системы, вырабатывающей электричество. Обыкновенная английская булавка присоединена с загнутой под углом головкой к проводу, фиксирующему соединение «Е» транзистора. Его цель — надежно удерживать монету и устанавливать с ней электрический контакт. Квадрат алюминиевой фольги размером несколько больше монеты следует прикрепить к основанию под копейкой.

Единственный компонент, который вам понадобится, это наушники. Подойдет любой блок с высоким импедансом, но имейте в виду, что увеличение импеданса динамика улучшит возможности громкости радио. Стереонаушники, а также маленькие наушники, которые обычно сопровождают транзисторные радиоприемники, представляют собой устройства с низким импедансом. Сами по себе они не будут хорошо работать с этим радио. Однако при подключении к радио через подходящий трансформатор согласования импеданса они будут работать нормально. (Таким трансформатором является Radio Shack № 273-1380. Чтобы им воспользоваться, просто подключите красный и белый провода к наушникам или наушникам, а зеленый и синий к магнитоле. Черный провод ни к чему не подключается.)

Однако, если на вашем чердаке есть наушники времен до Второй мировой войны, можно с уверенностью сказать, что они относятся к типу с высоким импедансом и должны работать хорошо. Вы также можете использовать наушники от телефонной трубки или один из маленьких хрустальных наушников, продаваемых Radio Shack в качестве запасной части для некоторых комплектов (№ E-0007 из комплекта № 28-207). Если используется кристаллический тип, то должен быть обеспечен резистивный путь тока между гвоздем с маркировкой «С» и фольгой под монетой. Купленный резистор на 10 000 Ом можно подключить между двумя точками, или вы можете создать свою собственную замену, просто проложив блестящую графитовую дорожку между ними с помощью мягкого карандаша! (Зачерните область доски, отмеченную пунктирной линией на рисунке. .. вставьте кнопки после .)

Работа с самодельным радиоприемником

Для правильной работы ваше радио должно иметь заземление и антенну. Хорошее заземление можно обеспечить, подключив провод от клеммы «GND» радиоприемника к трубе холодной воды. (Не используйте газопровод!) Убедитесь, что труба полностью утоплена в землю. (Если металлической трубы нет, воткните неокрашенный металлический стержень во влажную почву на глубину не менее четырех футов, чтобы он служил заземлением.)

Кусок провода длиной от 5 до 50 футов — Необходимая длина будет определяться тем, насколько близко вы находитесь к радиостанции — предоставим необходимую антенну. Прикрепите его к «муравью», затем натяните провод над уровнем земли и (в целях безопасности) над уровнем головы.

Когда вы будете готовы включить устройство, возьмите кусок промокательной бумаги размером с фольгу батареи. Пропитайте абсорбирующий материал раствором воды и соли. Положите бумагу на фольгу. Затем положите монету на бумагу, убедившись, что монета ни в какой точке не касается фольги. Наконец, поместите точку английской булавки на пенни.

Поднесите наушник к уху, и, если повезет, вы сможете слышать музыку! Возможно, даже удастся поймать две станции. Если это так, меняйте положение деревянного блока, образующего подвижную половину конденсатора, пока не настроитесь только на нужную станцию. (Для этого требуется определенная сноровка, которую вы разовьете после некоторых, вероятно, разочаровывающих экспериментов. Иногда также помогает укорачивание или удлинение антенны.)

Вот он, транзисторный радиоприемник с питанием на пенни, который стоит немногим больше этого цента и не нуждается во внешнем источнике питания. А теперь позвольте мне посмотреть, сколько пенни потребуется, чтобы привести в действие кухонную лампу?

Полезные компоненты Макет транзисторного радиоприемника

Полезные компоненты Макет транзисторного радиоприемника Комплект макетной платы Six Transistor Radio Kit

Доступен полный комплект всех показанных электронных компонентов, и подробности о том, как купить, показаны прямо внизу эта страница.

Оригинальная версия этого радиокомплекта с блоком питания, использующая 3A. клеммные колодки с винтовыми зажимами показаны здесь: Choccy Блочное транзисторное радио. Он использует ту же схему, но комплект немного дороже и сборка занимает больше времени сюда. В этой версии также используются резисторы меньшего размера 0,25 Вт. и подключаемый регулятор громкости, который подходит для этой конструкции метод.

Бумажная документация не предоставляется.

Вот ссылка на ютуб Видеодемонстрация комплекта макетной платы.

Это MW AM транзисторный радиоприемник, который можно собрать без пайки с использованием стандартная небольшая подключаемая электронная макетная плата. это современный ответ на книжное радио Ladybird 1971 года и работает почти так же хорошо как некоторые AM-радио, которые можно было купить в магазине. Лучше всего читать прямо через строительные заметки, прежде чем начать вне.

Ссылка на PDF-схему Макетная транзисторная радиостанция

Принципиальная схема макетной транзисторной радиостанции — нажмите, чтобы увеличить.

Ведомость материалов

Электронные детали, входящие в комплект. Нажмите на ссылки для подробности.

Кол-во № по каталогу Тип Значение

1    VC1 переменная конденсатор            200ПФ около
1    L1 ферритовый стержень d=9,5мм l=100 мм   см. текст

2    R1,R3 резистор 1К
1    R11 резистор 470R
1    R12 резистор 1.8K
3    R2,R4,R8 резистор 6.8K

1    R7 резистор 12K
1    R9 резистор 27K
3    R5,R14,R15 резистор 47К
1    R10 резистор 100K
1    R6 резистор 330K
2    R13, R16 резистор 220R

1    VR1 объем горшок печатная плата 10K
1    C9 керамический конденсатор 68 пФ
5    C1,C2,C3,C4,C5 керамический конденсатор 10НФ
1    C6 керамический конденсатор 100NF
1    C7 электролитический конденсатор        10 мкФ
1    C8 НП электр конденсатор 4. 7UF
4    C10,C11,C12,C13 электролитический конденсатор        100 мкФ

2    D1,D2 диод 1N4148

1    Q4 НПН аудиотранзистор          BC549C
1    Q3 ПНП аудио транзистор BC560C
1    Q5 НПН транзистор драйвера         BD139
1    Q6 ПНП транзистор драйвера         BD140
2    Q1, Q2 НПН РФ транзистор BF199

Разное

1    LS1 65-мм громкоговоритель 8R
1    J1 Зажим батареи PP3
1 S1 Плата ползункового переключателя
1 плагин макетная плата
1 3A 3-полосный клеммная колодка
2 Болты M2,5 4 мм
4 Шайбы M2,5
2 короткая ручка управления валом
1 одножильный провод 4 м

Дополнительно не входит в комплект

Клей для бумаги
Бумага
Маленькая отвертка
Ножницы
Клейкая лента
Маленькие кусачки
Канцелярский нож
Батарея PP3 9V

Ссылка на PDF спецификации для Choccy Block Transistor Radio

Предварительные условия

Инструменты

Я поставляю комплект всех электронных деталей, провода и макетную плату. Я предположил, что у вас есть маленькая отвертка для терминала винты, несколько небольших кусачек для обрезки выводов компонентов и некоторые средства снятия изоляции с провода. А канцелярский нож для этого подойдет. Вам также понадобится бумага, клей, ножницы и скотч.

Что нужно знать перед Ты начинаешь?

В списке компонентов есть ссылки на фотографии, которые помогут вам понять смысл различных значений и определить, какая нога который. Вам нужно знать о цветовых кодах резисторов, и вы можно найти эту информацию во многих местах. Так должно быть можно построить радио, просто глядя на картинки, но позже я включил полные электронные объяснения. Если это не имеет никакого смысла, не позволяйте им просто оттолкнуть вас построение цепи.

Схематическая диаграмма может показаться новичку немного сложной. Не паникуйте. Вам не нужно понимать все это, чтобы сделать это работай. Идея этого дизайна в том, что если следовать плану он должен работать без особых усилий. Опытный строители также найдут схематическую диаграмму полезной.

Как построить: Следуйте Фотографии и принципиальная схема

Основные изображения взяты из прямо вверху на виде в плане покажет, где все идет больше всего времени. Есть еще фотографии, сделанные из разных углы позже, если основные не ясны. Этот может случиться, когда один провод мог закрыть точную вставное положение одного под ним. Где плагин отверстие закрыто компонентом, оно отмечено на картинке через «Х»

Соберите резисторы

Начните с установки резисторов в соответствующие отверстия в макетная плата, как показано на рисунке. Их следует обрезать по длине, чтобы при подключении они плотно прилегают к плате. Это останавливает они шатаются и избегают короткого замыкания длинных ног против других проводов. Резисторы могут быть подключены либо наоборот, но упрощает проверку цветовых кодов, если они вставляются так же, как показано на рисунок. Вы можете нажать на картинки, чтобы увидеть в большем размере версия.

Соберите конденсаторы и Диоды

Определите керамические конденсаторы, электролитические конденсаторы и диоды и установите их, как показано на рисунке. диоды должны быть подключен правильно, на что указывает черная полоса на один конец стеклянного корпуса. За исключением биполярный, электролитические конденсаторы должны быть подключен правильно, как показано белой полосой с отрицательным знаком «-» на отрицательной стороне.

Соберите транзисторы.

Установите шесть транзисторов, как показано на рисунке. Все они должны быть правильный путь, обозначенный плоской стороной на маленьких и пластиковая сторона с номером типа для Q5 и Q6. Выводы Q5 и Q6 довольно велики для отверстий на макетной плате, поэтому осторожно ослабьте их, чтобы не повредить внутреннюю пружину контакты.

Сборка громкоговорителя, провод Ссылки, зажим для батареи, VR1, SW1.

Бортовые проволочные звенья изготавливаются путем нарезки приблизительной длины поставляемый одножильный провод и зачистка около 5 мм изоляции с каждого конца с помощью обычного инструмента для зачистки проводов или надрезать изоляцию канцелярским ножом и потянуть небольшой кусок изоляции оторвался. Используйте соответствующий уровень уход за канцелярскими ножами; Они острые как бритва. контакты регулятора громкости VR1 должны быть согнуты, как показано на рисунке. будет подключаться к плате, указывая вбок.

Вам необходимо подключить два отрезка провода к громкоговорителю с помощью пропуская его через клеммное отверстие один или два раза и обжимая его плотно прижать плоскогубцами, чтобы сделать хорошее соединение. Другой концы могут быть подключены к плате, как обычно.

Намотка и подключение антенны Катушки

Входная катушка связи – это малая катушка, принимающая сигнал от ферритового стержня и подает его в магнитолу. Это построен следующим образом. Сначала сделайте бумажную трубку около 2,5 см. длинный. Используйте полоску обычной бумаги для принтера или журнала. около 2,5 см х 10 см. Нанесите клей-карандаш примерно на 8 из 10 см. длину, затем оберните ее вокруг ферритового стержня так, чтобы клей приклеивает бумагу и формирует трубку.

После высыхания, используя одножильный медный провод с изоляцией из ПВХ, намотайте 6 витков на трубку. Закрепите начальный конец липкой сначала ленту, а затем дальний конец, когда она будет завершена. Вы можете следуйте фотографиям, которые показывают этот процесс. Не заворачивайте бумага, проволока или лента слишком туго натянуты, иначе вы не сможете перемещать катушку вверх и вниз по стержню. Я рекомендую наматывать провод вращение стержня и формирователя, а не наматывание проволоки вокруг. Обертывание вокруг имеет тенденцию привносить поворот в длину провода, что облегчает его запутывание.

Основная настроечная катушка MW – большая, подключенная к подстроечный конденсатор. бумажная трубка для этого делается из бумаги 6см Х 10см. Первый намотайте катушку в одном направлении поперек трубки примерно на 25 витков а затем 20 витков поверх исходных витков, возвращающихся в другом направление.

Подключите переменный конденсатор VC1 к основной катушке

Глядя у переменного конденсатора с нижней стороны, сбоку без управляющего вала вы увидите два триммерных винта и три ленточных соединения. Два триммерных винта добавляют дополнительная фиксированная емкость к переменным элементам. Они следует отрегулировать, как показано на третьей фотографии для минимальная дополнительная емкость. Это позиция, где полукруглые подвижные пластины, прикрепленные к винтам, очистить от нижних металлических пластин.

Средняя полоса является точкой соприкосновения двух конденсаторов. а внешние полосы — это остальные соединения. В качестве прилагается, соединительные планки выходят на стороне, ближайшей к верхняя грань конденсатора. Чтобы вписать его в клеммник нужно снять прозрачный пластиковый корпус переменного конденсатора и разверните полоски так, чтобы они выходят из отверстий на нижней грани, как показано на последовательность картинок.

VC1 подключается только к основному MW катушки с помощью прилагаемой трехконтактной клеммной колодки. соединительный провод между двумя внешними клеммами соединяет два переменные конденсаторы внутри корпуса вместе для работы в параллельно.

Меньшая из двух катушек подключается к макетной плате, как показано на рисунке. на картинке.

Вот и все, но проверьте

Если вы прошли этап за этапом и все в порядке место, он должен быть готов к работе. Стоит перепроверить направление двух диодов, транзисторов и электролитические конденсаторы.

Запуск и первоначальное тестирование

Подключите аккумулятор, переместите ползунок SW1 в конец, ближайший к два соединенных провода и поверните регулятор громкости примерно до наполовину. Поворот регулятора настройки должен немедленно позволить вам чтобы услышать основные станции MW.

Готовое радио

Теперь, когда все собрано, вы можете подсчитать, сколько AM-станций у вас есть. может подобрать, имея в виду, что антенна направленная так Вы должны повернуть радио для лучшего сигнала. если ты обнаружить, что вам не хватает высокочастотного конца MW, вы можете переместите основную настроечную катушку ближе к концу стержня, перетасовывая катушку связи, чтобы встретить его. Насколько он хорош по сравнению с что-то купленное в магазинах? Три модели, которые я все они одинакового исполнения, и я думаю, что это хорошо сравнивается с небольшим магазином радио. Настройка острая достаточно, чтобы различить три абсолютных радиочастоты 1215, 1242 и 1260 кГц в Фарнборо, Хэмпшир, Великобритания, что хорошо собирается этот более простой дизайн. Нет необходимости во внешнем антенные провода, как в некоторых самодельных конструкциях. аудиоусилитель раскручивает небольшой громкоговоритель до хорошей громкости.

Мое радио не работает.

Скорее всего, что-то не в том отверстии. Может быть полезно сделать цветную распечатку, поместите ее рядом с реальную вещь и играть найди отличия. Взгляните еще раз для коротких замыканий между компонентами, где они находятся, где они находятся близко к другим проводам. Проверьте цветовые коды резисторов, так как это легко пренебрегать ими, как только вы решили, что выбрали правильный и подключил его к сети. Моя любимая ошибка – это транзисторы выходного драйвера Q5 и Q6 перепутаны местами и один или оба диодов наоборот. Если у вас есть мультиметр, используйте диапазон измерения напряжения 10 В, чтобы проверить постоянный ток напряжения при настройке вдали от станции. С свежий 9В батареи вы должны увидеть напряжения, которые очень близки к те, что отмечены на схеме. Очень близко в этом Экземпляр означает в пределах плюс или минус 0,3 В от цифры в диаграмма. На схеме указаны напряжения измеренные значения для прямого подключения питания 9,0 В с низким сигнальный вход, все с отрицательным выводом счетчика, подключенным к минусовая клемма аккумулятора. Если вы видите напряжение, превышающее чем около 0,3 В в любом случае, то, вероятно, что-то есть ошибка в схеме вокруг этого транзистора. Если все напряжения смотри низко, скорее всего где-то закорочена клемма аккумулятора способ. Если у вас есть прерывистая работа, которая приходит и уходит вибрацией или прикосновением осторожно нажмите на различные части цепь, пока не найдете чувствительную часть. Там будет обычно провод ослаблен или закорочен в этой области.

Район вокруг Q2 и C5 весьма чувствителен к помехам от близлежащая проводка. Если вы обнаружите, что радио работает, но очень шипит или визжит, попробуйте переместить катушку связи вверх по ферритовому стержню на небольшое расстояние вдали от основной катушки.

Если у вас вообще не получается, напишите мне на почту адрес указан внизу страницы. Вам нужно быть готовы отправить хорошо сфокусированные фотографии хорошего качества детали макета с нескольких ракурсов и всего строительство. Как правило, я могу вас уговорить.

Конец строительства

Это конец заметок по строительству, и вы должны прочитать, если вы просто хотите построить радио. Что Далее следует более подробное техническое описание и дизайн обсуждение философии для инженеров-электронщиков. После что есть FAQ, который может быть полезен, если у вас все еще есть проблемы с запуском, или если вы купили все свои собственные составные части. Если вы хотите попробовать некоторые дополнительные модификации, есть страница с некоторыми идеями.

Философия дизайна

Как указано выше, это современная замена для книги о божьих коровках 1971 года «Узнай о том, как сделать транзистор Радио». В другом месте я описывал, что у меня не было больших успехов в этом в детстве, в основном из-за проблем с Транзисторы 1960-х годов и их заменители в простой конструкции. Я собрал комплекты деталей для конструкции G.C.Dobbs 1971 года, но я не хотел поощрять использование германиевых транзисторов и Выходные трансформаторы LT700. Я предлагаю этот дизайн в качестве альтернатива. Он сложнее и имеет в два раза больше транзисторы, да; Но с дополнительной сложностью это работает лучше, он более последователен, вы можете получить все части, и это дешевле.

Зачем нужен еще один дизайн для простого АМ-радио, когда есть уже так много?

Несмотря на множество дизайнов, ни один из них не кажется объединить все пункты ниже.

Используются полностью дешевые современные компоненты.
Очень нечувствителен к любым изменениям компонентов.
Не имеет компонентов черного ящика интегральной схемы.
Может быть собран по схеме без пайки.
Не имеет сложных настроек.
Использует принципы проектирования, которые можно полностью объяснить.
Не использует никаких забавных электронных трюков.
Работает максимально близко к тому, что вы можете купить у магазин.

Изготовление макетной платы

Я исходил из того, что пайка ставит многих людей в тупик. вне электронных проектов. Хороший паяльник стоит недешево, легко сжигает неопытных и поджигает дом, если он не имеет надлежащей подставки и падает со стола, если оставить включенным без присмотра. Требуется небольшое количество мастерство тоже. Подключаемые макетные платы не идеальны, но они очень быстро и легко использовать. Наличие этих небольшие, более дешевые вставные платы делают этот метод строительства более быстрая альтернатива монтажу на клеммных колодках, как показано на блок радио. Если вы хотите попробовать подключить разные транзисторы, катушки, динамики и т. д., это намного быстрее на макет.

Макет транзистора Радио Подробное описание схемы

Макет транзистора Часто задаваемые вопросы по радио

Макетная плата Дополнительные изображения радио.

Макет радиоприемника Модификации и дополнения

Полный комплект электронные детали доступны на Etsy по адресу: ссылку, где доступны варианты доставки за границу для некоторых стран:

Шесть транзисторов AM Radio Kit Деталей с использованием беспайки Макет для изготовления приемника MW с полностью подробным онлайн Инструкции: Этси Номер объявления 925834619

Etsy магазин верхнего уровня для других комплектов и составные части: Полезные компоненты Этси Магазин

Если у вас возникли проблемы или вопросы, мой основной адрес электронной почты показано ниже.
