Особенности рамочных КВ антенн

Рамочные КВ антенны обладают рядом уникальных характеристик, которые делают их привлекательными для радиолюбителей:

Компактные размеры по сравнению с полноразмерными антеннами
Возможность размещения в ограниченном пространстве (квартира, балкон)
Хорошее подавление помех за счет направленности
Широкополосность при использовании активных схем
Относительная простота изготовления своими руками

Основной недостаток рамочных антенн — более низкая эффективность по сравнению с полноразмерными конструкциями. Однако этот недостаток во многих случаях компенсируется удобством применения.

Виды рамочных КВ антенн

Существует несколько основных разновидностей рамочных антенн для коротких волн:

Пассивные рамочные антенны

Простейший вариант — одновитковая рамка из провода или трубки. Работает как магнитная антенна, настраивается в резонанс конденсатором. Имеет узкую полосу и низкую эффективность, но проста в изготовлении.

Активные рамочные антенны

Содержат усилитель, подключенный непосредственно к рамке. Обеспечивают широкополосность и высокую чувствительность. Требуют питания, но позволяют работать в широком диапазоне частот без перестройки.

Многовитковые рамочные антенны

Увеличение числа витков позволяет повысить эффективность антенны за счет увеличения индуктивности. Обычно используют 2-4 витка. Более сложны в настройке, но дают лучший прием.

Материалы для изготовления рамки

Для создания рамочной КВ антенны своими руками можно использовать следующие материалы:

Медный провод сечением 1-2 мм2
Медная трубка диаметром 6-10 мм
Коаксиальный кабель с медной оплеткой
Алюминиевая трубка (хуже по характеристикам, но легче)

Оптимальным вариантом считается медная трубка — она обеспечивает низкие потери и хорошую жесткость конструкции. Провод проще в работе, но требует каркаса. Коаксиальный кабель удобен, но имеет более высокие потери.

Конструкция рамочной КВ антенны

Рассмотрим порядок изготовления простой пассивной рамочной антенны:

Сделать рамку диаметром 50-80 см из медной трубки
Закрепить рамку на диэлектрическом основании
Установить в разрыв рамки конденсатор переменной емкости
Подключить к рамке согласующее устройство
Присоединить коаксиальный кабель для подключения к приемнику

Активная антенна дополнительно содержит усилитель, размещенный в экранированном корпусе рядом с рамкой. Питание усилителя подается по отдельному кабелю или через коаксиальную линию.

Настройка рамочной антенны

Настройка пассивной рамочной антенны выполняется следующим образом:

Подключить антенну к приемнику через согласующее устройство
Настроиться на частоту сильной станции в нужном диапазоне
Вращением конденсатора добиться максимума сигнала
Подстроить согласующее устройство для получения минимального КСВ
Проверить настройку на других частотах рабочего диапазона

Активные антенны обычно не требуют настройки и работают в широком диапазоне частот. Нужно только правильно выбрать коэффициент усиления усилителя.

Преимущества рамочных КВ антенн

Рамочные антенны для коротких волн имеют ряд важных достоинств:

Компактность — легко разместить в ограниченном пространстве
Хорошее подавление помех благодаря направленности
Возможность быстрого изменения направления приема
Относительная простота изготовления своими руками
Широкополосность при использовании активных схем

Эти преимущества делают рамочные антенны отличным выбором для приема в городских условиях и при ограниченном пространстве для установки антенн.

Недостатки рамочных КВ антенн

К основным недостаткам рамочных антенн можно отнести:

Меньшая эффективность по сравнению с полноразмерными антеннами
Необходимость точной настройки для пассивных конструкций
Потребность в электропитании для активных антенн
Чувствительность к помехам от близко расположенных электроприборов

Однако в большинстве случаев преимущества рамочных антенн перевешивают их недостатки, особенно при использовании в стесненных условиях.

Применение рамочных КВ антенн

Рамочные антенны для коротких волн находят применение в следующих областях:

Прием вещательных КВ радиостанций
Радиолюбительская связь в условиях города

Радиомониторинг и поиск источников радиоизлучения
Портативные и мобильные радиостанции
Компактные антенны для дачи и путешествий

Благодаря своим уникальным свойствам, рамочные КВ антенны остаются популярными среди радиолюбителей и профессионалов, несмотря на появление новых технологий.

Заключение

Рамочная КВ антенна, изготовленная своими руками — отличный выбор для радиолюбителя в условиях ограниченного пространства. При грамотном изготовлении и настройке она обеспечивает хорошие результаты приема. Экспериментируя с различными конструкциями, можно добиться отличных характеристик и получить большое удовольствие от процесса создания антенны.

Магнитная антенна своими руками: особенности, свойства, виды

Содержание

1 Магнитные антенны
2 Свойства магнитных антенн
3 Какие бывают магнитные антенны

При упоминании магнитной антенны сразу наполняют память конструкции на ферритовом стержне, отчасти правильно. Разновидности одного типа устройств. Магнитной называется рамочная антенна, периметр которой много меньше длины волны. Всем известные зигзаги, биквадрат (слова-синонимы) являются родственниками рассматриваемой технологии. Никакого отношения не имеют антенны на магнитном основании. Просто способ крепления. Магнитное основание для антенны надежно удерживает прибор на крыше авто. Поговорим сегодня об особой конструкции. Прелесть магнитных антенн: удается обеспечить сравнительно большое усиление на сравнительно длинных волнах. Размер магнитной антенны мал. Давайте обсудим заглавие, расскажем, как может быть сделана магнитная антенна своими руками.

Магнитная петлевая антенна

Магнитные антенны

Теория гласит: в колебательном контуре из катушки индуктивности, конденсатора излучения не происходит. Замкнуто, волна качается на резонансной частоте сколь угодно, затухая, ввиду наличия активного сопротивления. Элементы контура, индуктивность, емкость, имеют чисто реактивный (мнимый) импеданс. Причем размер зависит от частоты по незамысловатому закону. Нечто вроде произведения круговой частоты (2 П f) на значение индуктивности или емкости, соответственно. При некотором значении противоположные по знаку мнимые компоненты становятся равны. В результате импеданс становится чисто активным, в идеале равен нулю.

В действительности биения затухают, каждый контур на практике характеризуется добротностью. Напомним, что импеданс состоит из чисто активной (действительной) части (резисторы), мнимой. К последним относятся емкости, сопротивление которых мнимое отрицательное и индуктивности с положительным мнимым сопротивлением. Теперь представим, что в контуре обкладки конденсатора начали разводить до тех пор, пока не оказались на противоположных концах индуктивности. Называется вибратором (диполем) Герца, представляет собой разновидность укороченного полуволнового, прочих видов вибраторов.

Если превратить катушку в единое кольцо, получаем простейшую магнитную антенну. Упрощенное толкование, примерно верное. Сигнал снимается с противоположной конденсатора стороны через усилитель на полевых транзисторах. Предоставит высокую чувствительность устройства. Ну, а антенна на ферритовом стержне считают разновидностью магнитной, только колец заместо одного сонм. Название этот род устройств получил за высокую чувствительность к магнитной составляющий волны. При работе на передачу генерируется, порождая отклик электрического поля.

Максимум направленности соответствует оси стержня. Оба направления равноправны. Ввиду малого периметра рамочной антенны относительно длины волны сопротивление достаточно низкое. Не просто 1 Ом, доли Ома. Приближенно значение оценим формулой:

R = 197 (U / λ)⁴ Ом.

Под U понимается периметр в метрах, аналогично – длина волны λ. Наконец, R – сопротивление излучению, не путайте с активным, показываемым тестером. Параметр используется при расчете усилителя для согласования нагрузки. Следовательно, для ферритовых антенн, нужно значение помножить на квадрат числа витков.

Свойства магнитных антенн

Посмотрим, как сделать магнитную антенну самостоятельно. Вначале определите длину окружности и емкость подстроечного конденсатора. Особенности магнитной антенны таковы: конструкция требует согласования в обязательном порядке. Отличительным признаком является невероятное число вариантов проведения этой операции, вырисовывается отдельная тема разговора.

Антенна магнитная

Длина периметра магнитной антенны колеблется в пределах 0,123 – 0,246 λ. Если требуется перекрыть диапазон, то нужно правильно подобрать конденсатор. В свободном пространстве, магнитной антенны диаграмма направленности в виде тора, наблюдаем, расположив виток параллельно земле. Поляризация будет линейная горизонтальная. Это годный вариант для приема телевещания. Недостаток: угол возвышения лепестка зависит от высоты подвеса. Считается, что для расстояния до Земли λ цифра составит 14 градусов. Непостоянство считаем отрицательным качеством. Для радио магнитные антенны применяются часто.

Усиление составляет 1,76 дБи, на 0,39 меньше полуволнового вибратора. Размер последнего для частоты составит десятки метров – куда денешь громадину. Выводы делайте сами. Магнитная антенна невелика (периметр составляет 2 метра для длины волны 20 метров, меньше метра поперечником). Для сравнения на частоте 34 МГц, с которой хорошо знакомы дальнобойщики, благодаря рациям, длина волны составляет 8,8 метра. Известно: хороший полуволновый вибратор вместит редкий Камаз. Кстати, ранее приводили описание конструкции рамочной антенны, образуемой резиновой прокладкой заднего стекла легкового автомобиля ВАЗ. При малых габаритах работало устройство достаточно хорошо.

Кстати, конструкция считается прагматичнее, нежели типичные штыревые антенны авто, где настройка ведется изменением индуктивности. Потерь получается меньше. Диаграмма направленности охватывает высокие углы места, касаясь вертикали. В случае со штыревой антенной возможности нет.

Самодельная антенна

Как правильно выбрать длину окружности. С увеличением растет усиление. Должна удовлетворить условию, приведенному выше, быть по возможности больше. Иногда нужно перекрыть диапазон частот. Рост периметра увеличивает полосу пропускания устройства. При ширине типичного канала 10 кГц теряет смысл. Будут автоматически отсекаться соседние несущие станций вещания. Необязательно больше значит лучше. Ради усиления затевался сыр-бор. Антенна выбирается периметром максимальная, предоставляя требуемую избирательность.

Теперь главный вопрос: определить емкость. Чтобы параллельно индуктивности петли образовали резонанс по известной школьной формуле. Определение параметров контура согласно выражению:

L = 2U (ln(U/d) – 1,07) нГн;

U и d – длина витка, диаметр. Подвох. U = П d, следовательно, вместо отношения можно брать натуральный логарифм числа Пи. Ошибка ли автора, сказать не беремся. Быть может, учитывается факт, что настроечный конденсатор отнимает часть длины, усилитель… Емкость находим по индуктивности из выражения резонанса контура:

f = 1/ 2П √LC; откуда

С = 1/ 4П² L f².

Однако в литературе рекомендуют пользоваться приближенной формулой для расчета:

С = 25330 / f² L,

где f — частота резонанса в МГц, а L – индуктивность в мкГн.

Антенна приемника

Что касается способа снятия сигнала, то это делаем со стороны подстроечного конденсатора по обоим бокам, либо с противоположной стороны круговой петли. В последнем случае рекомендуется ввести управление конденсатором при помощи серводвигателя на расстоянии, полагаем, большинству читателей это покажется сильно надуманным, на свете не так много радиолюбителей, уверенных в нужности изготовленной собственноручно магнитной антенны.

Какие бывают магнитные антенны

Не всегда магнитные антенны круглые (идеальная форма). Встречаются восьмиугольные, квадратные. Читатели догадались: биквадрат WiFi относится к последней категории, причем рамка сдвоенная. Бывает, больше контуров, увеличивает усиление в одной плоскости диаграммы направленности. Учитывая факт, что КПД антенны вычисляется формулой:

КПД = 1 / (1 + Rп/R),

Видим необходимость снижения сопротивления потерь Rп до минимума. В противном случае результативность устройства резко падает. На практике мало значит, сделать антенны из золота, серебра, чтобы ловить НТВ, нереально. В названном аспекте пойдут алюминий, медь, предпочтительна последняя. Для магнитных антенн подходит конденсатор с воздушным зазором, большими пластинами. Старайтесь качественно выполнить пайку выводов.

Пример. Длина периметра составляет одну десятую λ, следовательно, сопротивление излучения составит 0,02. Теперь читатели видят, как сильно придётся постараться, чтобы довести КПД до 50%. Сопротивление потерь в этом случае не превышает 0,02 Ом. Чтобы достичь такого результата, берите толстую медную жилу. С увеличением сечения проводника падает удельное сопротивление.

У контура высокая добротность (низкие потери), получается, напряжение резонанса много выше, нежели при отклонении частоты. Следовательно, полоса пропускания магнитной антенны не отличается большой шириной, потребуется устройство подстраивать. Делается при помощи конденсатора. Надеемся, что ответили на вопрос, как сделать магнитную антенну. Отыграйте подачу: удивите домашних уверенным приемом сигнала в любую погоду.

Рамочная активная антенна своими руками.

Делаем рамочную активную антенну для простых коротковолновых радиоприемников.

Есть ли возможность слушать эфир людям, у которых нет места для установки больших, полноразмерных антенн? Один из выходов- рамочная активная антенна, установленная прямо на столе, возле радиоприемника.

О практическом изготовлении подобной антенны и будет рассказано в этой статье…

Итак, малогабаритная рамочная активная антенна, это антенна состоящая из одного или нескольких витков медного провода ( трубки) или даже коаксиального кабеля. В сети есть предостаточно примеров таких антенн.

Свою антенну я изготовил в виде вертикальной конструкции, которая устанавливается на столе возле радиоприемника. Рамочная активная антенна представляет собой этакую большую катушку индуктивности, изготовлена из медного провода диаметром 1,2 мм и содержит четыре витка. Количество витков выбрано наобум)). Диаметр изготовленной рамочной антенны примерно 23 см:

Для уменьшения собственной емкости витки антенны намотаны с шагом 10 мм. Для поддержания постоянства шага намотки, а также придания всей конструкции необходимой жесткости применены промежуточные распорки, изготовленные из стеклотекстолита толщиной 2 мм. Эскиз распорок приводится ниже:

Так выглядит промежуточная распорка в антенне:

Для придания устойчивости все этой конструкции применены опорные стойки, также изготовленные из стеклотекстолита,и которые служат как бы ножками антенны:

Медный провод продевается в соответствующие отверствия распорок и стоек, и фиксируется в них капелькой цианакрилатного клея.

Так выглядит стойка в изготовленном экземпляре антенны:

Общий вид изготовленной антенны:

Ради интереса подключил изготовленную рамочную антенну к антенному анализатору АА-54.

Обнаружился собственный резонанс антенны на частоте 14,4 МГц.

На фото ниже дисплей антенного анализатора АА-54 в момент измерения параметров рамочной антенны на частоте резонанса:

Как видим, импеданс антенны на частоте 14,4 МГц составляет 13,5 Ом, активное сопротивление-7,3 Ома, реактивное сопротивление относительно небольшое-минус 11,4 Ома и носит емкостной характер.

Индуктивность рамочной антенны ( а она, собственно, и представляет собой катушку индуктивности) составила 7,2 мкГн.

Это все, что касается изготовления и параметров собственно рамочной антенны.

Но, поскольку антенна активная, значит в ее составе имеется и антенный усилитель.

При выборе схемы антенного усилителя руководствовался принципом подобрать что-либо не слишком заумное и сложное, и простое в изготовлении.

Гугл, как всегда, вывалил гору схем)) Не долго думая, выбрал одну из них, которая мне показалась интересной.

Схема этого антенного усилителя была опубликована еще где-то в начале 2000-х годов в одном из зарубежных журналов. Мне этот усилитель показался интересным с той точки зрения, что он имеет симметричный вход-как раз подходящий для моей рамочной антенны.

Принципиальная схема антенного усилителя:

В оригинале в этом усилителе были применены транзисторы серии BF- что-то типа BF4**.

В наличии таких не оказалось, поэтому собрал усилитель из того, что было под рукой-2N3904, 2N3906, S9013.

Собственно, усилительный каскад собран на транзисторах VT1VT2. На транзисторе VT3 собран эмиттерный повторитель для согласования высокого выходного сопротивления усилителя с относительно невысоким входным сопротивлением радиоприемников.

Усилитель питается напряжением 6 В. Режимы работы транзисторов устанавливаются подбором резистора R3. Напряжения на электродах транзисторов указаны на схеме.

Усилитель заработал практически сразу. Попробовал было установить в этом усилителе транзисторы КТ315,Кт361-но эффективность работы его сразу заметно ухудшилась, поэтому от такого варианта отказался. Антенный усилитель я собрал на монтажной плате, но, подготовил и печатную плату для него:

В качестве приемника для натурных испытаний активной рамочной антенны с усилителем был выбран приемник прямого преобразования на микросборке 2ТС613Б.

Подключив выход антенного усилителя ко входу приемника и включив питание, сразу отметил увеличение уровня шума. Это и не удивительно-антенный усилитель вносит свой вклад…

Последним этапом испытаний было подключение собственно рамочной антенны ко входу антенного усилителя и попробовать принять какие-либо сигналы с эфира..

И это удалось! Хорошо слышны много станций работающих с однополосной модуляцией на диапазоне 40 м. Понятно, что станции слышны не так громко как на полноразмерную антенну. Да и нельзя сравнивать нормальную антенну с рамочной антенной, находящейся рядом с приемником. Также при работе активной рамочной антенны наблюдается несколько повышенный уровень шумов. С этим нужно мириться- это плата за малогабаритность. Также желательно такую антенну располагать подальше от всевозможных источников помех- зарядки, энергосберегающие лампочки, сетевое оборудование и т. п.

Выводы: такая антенна вполне себе имеет право на жизнь, станций принимает достаточно много. Для тех, у кого нет возможности повесить большую, длинную антенну, это может быть выходом из ситуации.

Видео демонстрации работы рамочной активной антенны на диапазоне 7 МГц:

Рамочная кв антенна своими руками

Антенны для радио помогают значительно улучшить качество звука, избежать помех, оригинальная радиоантенна может стать интересным элементом интерьера. В последнее время стали появляться и пользоваться спросом у радиолюбителей конструкции на магнитной основе. Антенной рамочной магнитной можно с успехом заменить наружные приспособления для приема радиосигналов диапазоном от 10 до 80 метров за счет использования рамок.

Их можно сооружать в любом месте города, а также в автомобиле, как альтернативу привинчивающимся к корпусу. Такие антенны очень удобны и мобильны, однако, при довольно простой конструкции их использование имеет некоторые особенности. Обычным антеннам, помимо того, что они крепятся достаточно прочно, необходимо иметь весьма приличную массу, которую к мобильным легким устройствам радиоприема подвести просто невозможно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

антенны кв диапазона своими руками

FM-антенна своими руками

Please turn JavaScript on and reload the page.

Антенна укв своими руками – 145

Рамочная антенна из коаксиального кабеля

Антенна RW3DKB на лоджии

КАК ПОСТРОИТЬ АНТЕННУ. Антенна своими руками

Магнитные антенны из коаксиального кабеля

КВ антенна своими руками

КВ антенны для радиолюбителей своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РАМОЧНАЯ АНТЕННА

антенны кв диапазона своими руками

Так, при длине волны метров длина двух плеч диполя должна быть 80 метров. При монтаже на крыше высотного дома вертикальные стойки не используют, закрепляя плечи диполя на коротких опорах. Соединяют такое устройство с трансивером приемо-передающей аппаратурой толстым коаксиальным кабелем с волновым сопротивлением Ом.

Собирают небольшое устройство данного вида, наматывая две плоские спирали диаметром 90 см на каркас из полипропиленовой трубы, состоящий из двух крестовин и соединяющей их сантиметровой перекладины траверса.

В качестве материала для спиралей используют одножильный изолированный медный провод диаметром 1,5 мм. Для данного устройства используют воздушный трансформатор с рабочим диапазоном волн от 10 до метров. Делают его, наматывая на полый миллиметровый каркас диаметром 25 мм 16 витков сдвоенного провода толщиной 1,5 мм. Длина намотки провода при этом должна быть мм. Наиболее распространенной конструкцией кв антенны является магнитная-рамочная петля magnetic loop , состоящая из:.

Устанавливают такие простые самодельные передающие устройства как на высоких мачтах, крышах многоэтажек, так и на балконах или подоконниках квартир. Благодаря настроечному конденсатору, способному работать при мощности до Вт, такие радиолюбительские коротковолновые антенны работают в диапазонах от 1,8 до 27 Мгц. Многодиапазонная антенна — устройство, позволяющее производить вещание во всех разрешенных для любителей диапазонах коротких волн.

Благодаря данному свойству, многодиапазонки приобрели большую популярность и распространение. Одна из многодиапазонок типа UA1DZ имеет следующую конструкцию:. Основными недостатками, которыми обладают такие многодиапазонные конструкции, являются их громоздкость, высокая парусность и риск поражения молнией при установке на крыше высотного дома или другой многоэтажной постройки.

Вертикальные антенны типа Ground Plane — устройства, предназначенные для вещания на диапазонах от 14 до Мгц. Основными составляющими таких вертикальных кв антенн являются 2-х метровая мачта, дюралевый вибратор длиной от 2 до 5 метров, противовесов длиной 2, метра и питающий коаксиальный ти омный кабель. Самое простое устройство данного вида на 7 мгц представляет собой конструкцию, состоящую из следующих частей:. Используют такую укороченную диполь, как в стационарных, так и в полевых условиях, закрепляя ее на высоте от 3 до 4 метров.

На заметку. Для того чтобы произвести настройку такого устройства по резонансу, необходимо равномерно укорачивать длину расположенных горизонтальных или под углом плеч вибратора. После изменения длины плеча укорачивающая ее оттяжка крепится к ближайшему дереву или другой устойчивой опоре.

Наиболее популярны для самостоятельного изготовления такие передающие коротковолновые устройства, как вертикальные антенны. Обслуживание такого устройства сводится к периодической проверке целостности излучателя путем его прозвонки мультиметром, замене сломанных ветром колен мачты, корректировке натяжения оттяжек.

При выборе первого передающего устройства трансивера начинающим радиолюбителям необходимо учитывать:. Не рекомендуют начинающим радиолюбителям приобретать дорогостоящие и очень сложные в эксплуатации, обслуживании коротковолновые радиостанции.

Новичку, заинтересовавшемуся радиолюбительством, будет очень тяжело разобраться в такой аппаратуре, при утрате интереса к данному делу продажа такой дорогостоящей радиостанции за ту же сумму, что она была куплена, будет очень затруднительной. Из других конструкций антенн кв диапазона внимание заслуживает вертикальный спиральный полуволновой вибратор для волн длиной 80 метров, состоящий из:. Применяют такие вертикальные антенны в условиях ограниченного пространства небольших приусадебных участков, на крышах многоэтажных домов и других высотных построек.

Самыми простыми в изготовлении коротковолновыми устройствами из описанных выше являются:. Изготовить их можно самостоятельно из подручных недорогих материалов, не используя при этом специальные инструменты и оборудование. Коротковолновики — радиолюбители, занимающиеся вещанием в коротковолновом диапазоне. Занимающиеся конструированием, изготовлением и ремонтом передающих устройств люди проводят сеансы связи из различных уголков планеты.

При этом для каждого из них достижением считается самая дальняя точка, с которой был проведен сеанс радиосвязи.

Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых диапазонах со следующей длиной волн: м, м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м.

Использование высокочастотных диапазонов запрещено. Еще не так давно во многих моделях мобильных телефонов использовались достаточно крупные для данных устройств направленные антенны. Однако по мере развития телекоммуникационных технологий работа мобильных средств связи постепенно перешла из коротковолнового в вч диапазоны до МГц.

Такая рабочая частота соответствует длине волны всего 12 см, благодаря чему для проведения эффективных сеансов связи достаточно небольшого встроенного в телефон передающего устройства. Таким образом, правильно собранная, установленная и настроенная коротковолновая антенна — это залог устойчивой и качественной связи с живущими в самых отдаленных уголках планеты радиолюбителями.

Благодаря большому разнообразию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено практически в любом доступном месте: на крыше, балконе и даже внутри жилого помещения.

FM-антенна своими руками

антенна на 7 и14 мгц своими руками пожарка72 рф. Рамочная антенна своими руками кв диапазона mtvsevice. t2fd — анализ антенны спустя годы.

Please turn JavaScript on and reload the page.

Телепередач здесь нет. Частоты 3,7; 7; 14; 21, 28 МГц диапазона КВ, относящиеся, как 1 : 2 : 4 : 6 : 8. Важно, как увидим далее, становится возможным сделать антенну, которая ловила бы всех номиналы вопрос согласования — дело десятое. Верим, всегда найдутся люди, воспользующиеся информацией, ловите радиопередачи. Сегодняшняя тема — КВ антенна своими руками. Разочаруем многих, сегодня речь опять пойдет про вибраторы. Объекты Вселенной образованы вибрациями воззрения Николы Теслы.

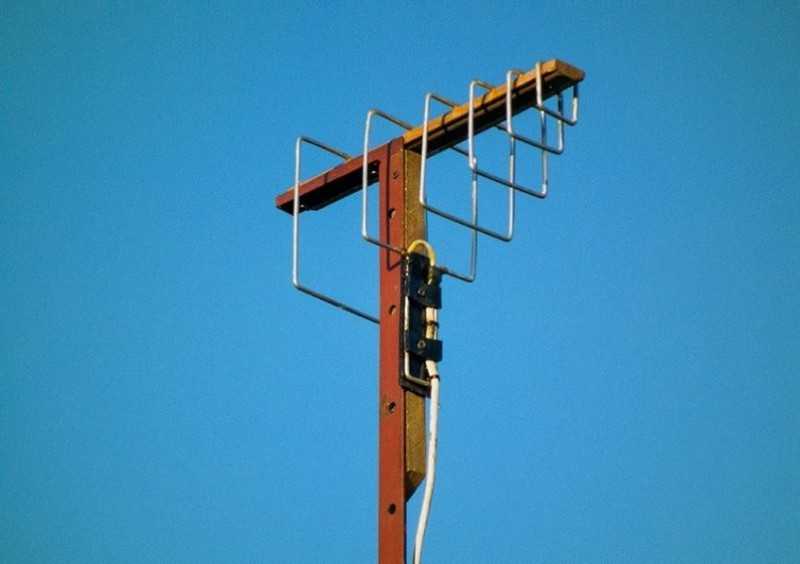

Антенна укв своими руками – 145

Большинство деталей усилителя РЧ монтируют на печатной плате рис. Эскиз конструкции антенны показан на рис. Ее аккуратно сгибают на оправке диаметром мг и обрезают так, чтобы получилось кольцо. Посередине кольца с наружной стороны делают поперечный пропил глубиной 4…5 мм, на края которого острым резаком выполняют продольные прорези длиной 10…12 мм так, чтобы получилась Н образная щель. Образовавшиеся лепестки отгибают и аккуратно удаляют с них пластмассовую оболочку трубы, а оставшиеся лепестки фольги 6 загибают к трубе.

Switch to English регистрация.

Рамочная антенна из коаксиального кабеля

Работ различных современных средств связи невозможна без таких устройств приема и передачи радиоволн, как коротковолновые антенны сокращенно кв антенны. Востребованность и популярность данных устройств обусловлены большим разнообразием их видов, а также возможностью самостоятельного изготовления. Особенно распространены они в любительской радиосвязи с разрешенным диапазоном для вещания от 1,81 до 29,7 МГц. Так, при длине волны метров длина двух плеч диполя должна быть 80 метров. При монтаже на крыше высотного дома вертикальные стойки не используют, закрепляя плечи диполя на коротких опорах.

Антенна RW3DKB на лоджии

Я занимаюсь приёмом дальних и редких станций DXingом в диапазоне КВ. Приём веду на встроенную телескопическую антенну. Позволит ли очень чувствительная внешняя антенна ловить больше станций? Или, может быть, сигналы дальних станций просто не доходят до меня? Например, отражаются они от ионосферы не туда, куда мне надо. Следовательно, чувствительная антенна только повысит уровень помех, а не полезных сигналов. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Рамочная активная антенна КВ диапазона. Самодельная двухдиапазонная КВ антенна. . Внешняя антенна для FM радио своими руками.

КАК ПОСТРОИТЬ АНТЕННУ. Антенна своими руками

UR8IN ur8in ukr. Связаться с редакцией сайта можно также с помощью формы обратной связи здесь. Рейтинг статей журнала. Подписаться на новости в формате RSS.

Магнитные антенны из коаксиального кабеля

Антенна 1. Добрый день, уважаемые камарады. Эта антенна родилась в результате общения, обсуждений, споров с моими товарищами, участниками Автоканала, а также камарадами с Ганзы. В силу своих особенностей и ТТХ, эта антенна полезна для: Начинающих любителей радио и радиолюбителей , которые купив китайскую радиостанцию, начинают осваивать радиоэфир и хотят принимать и связываться дальше, чем позволяет штатная китайская резинка, при этом не морозя себе хозяйство, стоя на балконе или у окна, не задавая одни и те же вопросы на форумах о том как сделать или какую купить антенну, получая в ответ от «гуру» «дельные советы» «курить форум».

Из множества антенн, описания которых появлялись последние годы на страницах различных радиолюбительский изданий, мы отобрали наиболее подходящие для желающих сделать антенну своими руками.

КВ антенна своими руками

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 4 из 4 Первая 1 2 3 4 К странице: Показано с 46 по 58 из Добавить тему форума в del. Закладках Разместить в Ссылки Mail.

КВ антенны для радиолюбителей своими руками

Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест — легким движением руки сменить радиостанцию.

DIY: Как построить пассивную рамочную антенну с шумоподавлением (NCPL) упоминалось в ряде предыдущих постов. Эта антенна представляет собой самодельную версию имеющейся в продаже Airspy Youloop.

Отлично работает. И, да, ребята… строить весело.

Существует несколько конструкций петель, и чтобы отличить эту, я буду в дальнейшем называть эту петлю, как в заголовке выше: Антенна пассивного контура с шумоподавлением (NCPL) .

Прежде чем мы начнем строить, немного теории антенны…

Я не инженер и не эксперт по антеннам, поэтому я обратился к президенту и инженеру Airspy Юссефу Туилу, чтобы узнать, как именно работает эта пассивная петля. . Юссеф был парнем, который экспериментировал с несколькими конструкциями петель и в конечном итоге вдохновил меня на создание этой петли для сопряжения с его HF+ Discovery SDR и SDRplay RSPdx. «Главная характеристика этой петли, — отмечает Юссеф, — заключается в ее способности подавлять электрические помехи гораздо лучше, чем в более простых конструкциях петли». Понял! [См. схему контура ниже]

«Вторая характеристика этой рамочной антенны заключается в том, что это петля с высоким импедансом , что может показаться нелогичным. Это означает, что он может работать напрямую со многими приемниками с низким коэффициентом шума, чтобы смягчить потери из-за несоответствия импеданса.

Обратите внимание на резонансный лепесток около 4 МГц. Резонансная частота регулируется диаметром петли, паразитной емкостью кабеля и нагрузкой от трансформатора. Он оказывается именно там, где он нам нужен больше всего.
Трансформатор представляет собой 1:1 BALUN, который перекрывает весь КВ диапазон с минимальными потерями. Наш BALUN обычно имеет потери 0,28 дБ.
[…]Соединив центр этого внешнего экрана с землей линии передачи, вы эффективно уберете все электрические помехи. BALUN требуется для балансировки электрического шума, а не для адаптации импеданса.
[…]Если вы хотите повысить производительность в ОНЧ, ДВ и СВ, вы можете попробовать другое соотношение импеданса, но это убьет более высокие полосы».

Что делает эту петлю такой привлекательной (для меня), так это то, что она может быть построена из очень небольшого количества обычных деталей — действительно, у многих из нас уже есть все элементы в наших мусорных ящиках. Как следует из названия, это пассивный дизайн, поэтому он не требует источника питания, что невероятно удобно, когда вы работаете в портативном режиме.

В сочетании с SDR с расширенным динамическим диапазоном, таким как Airspy HF+ Discovery или SDRplay RSPdx, вы будете довольны широкой полосой пропускания этой антенны и свойствами шумоподавления.

Если вам не нужна эта антенна, Airspy продает собственную версию этой петли за скромные 35 долларов США.

Но сборка антенны — это весело, и вы можете настроить конструкцию, чтобы настроить производительность, поэтому давайте начнем:

Длина* коаксиального кабеля для петли (см. примечания ниже относительно длины)
Другой отрезок кабеля с заделкой на одном конце с разъемом по вашему выбору в качестве линии питания
А BN-73-302 Широкополосный ферритовый сердечник с 2 отверстиями
Достаточно магнитной проволоки с покрытием для восьми витков на БН-73-302
Термоусадочная трубка или другое средство для закрытия и фиксации точки пересечения кабеля и балуна. (Возможно, вы сможете заключить эти точки подключения, например, в кожух из ПВХ или небольших электрических коробок)
Изолента

A Инструмент для зачистки кабеля, нож, и/или нож для коробок
Паяльник и припой
A Термопистолет (при использовании термоусадки)
Немного терпения

*Примечание о длине кабеля петли: Мы с Владо сделали петлю из кабеля длиной 1,5 метра. Airspy Youloop поставляется с двумя ножками длиной 1 метр, которые в совокупности дают общий диаметр петли около 63,6 см.

Когда я впервые решил построить эту петлю, это было всего за день до поездки на побережье Южной Каролины, где я планировал немного заняться DX. У меня не было всех компонентов, поэтому я заглянул к своему приятелю Валдо (N3CZ). К счастью, у Владо были все необходимые компоненты, и он очень хотел помочь построить эту петлю. Как я уже упоминал в предыдущих сообщениях, Владо — потрясающий инженер и техник по ремонту, поэтому, когда я говорю «мы» построили его, я действительно имею в виду, что это сделал Владо! Но я мог бы сделать это сам.

На самом деле это очень простая сборка, с которой справится даже новичок, если он умеет пользоваться паяльником. требует терпения при правильной подготовке контурного кабеля. Не торопитесь, когда начнете, и вы будете в эфире через час или два.

1. Зачистите концы кабеля контура.

Несмотря на то, что тип и диаметр кабеля могут различаться, зачистите концы кабеля примерно следующим образом.
Чтобы было легче найти середину кабеля, мы заклеили концы лентой.

2. Сделайте отверстие в середине кабеля, чтобы присоединить выводы балуна к центральному проводнику.

Это самая сложная часть всей операции. Цель состоит в том, чтобы создать отверстие для подключения к центральному проводнику кабеля.

Вам необходимо открыть отверстие в середине кабеля,

1 отрезав часть внешней оболочки;

2 осторожно отделить и открыть экран;

3 копание диэлектрического сердечника и, наконец,

4 открывая центральную жилу кабеля

Попробуйте сделать отверстие достаточно большим для доступа к центральной жиле кабеля, но не больше. Не допускайте контакта каких-либо частей экрана с центральным проводником.

Когда вы дойдете до центрального проводника, оголите его достаточно, чтобы можно было закрепить его посередине и создать отверстие для припайки выводов балуна к обоим концам проводника.

Когда вы закончите этот шаг, ваш кабель должен выглядеть примерно так…

На фото выше обратите внимание, что экран полностью удален, диэлектрическая жила прорезана, и мы обрезали центральный проводник, оставив достаточно большой зазор для пайки.

3. Сделайте балун 1:1

Возьмите BN-73-302 и с помощью магнитного провода с покрытием сделайте четыре обмотки с одной стороны и четыре с другой. Это должно выглядеть так:

У вас нет бинокулярного ферритового сердечника, как показано выше? Если у вас есть сломанный кабель с ферритовыми сердечниками, вы можете взломать его! Кликните сюда, чтобы узнать больше.

4. Подключите балун к линии питания.

У Владо в хижине случайно оказалась косичка BNC (он такой парень), поэтому мы отрезали и зачистили один конец, а затем подключили центральный проводник и экран к одной стороне балуна. Затем мы заключили балун в термоусадочную трубку, чтобы его было легче прикрепить к петле позже:

Конечно, вы также можете создать это соединение в небольшой коробке или коротком поперечном сечении из ПВХ. Есть несколько способов обеспечить это.

Юссеф также добавил следующее примечание о фидерной линии:

Для использования антенны NCPL без предусилителя рекомендуется, чтобы длина кабеля не превышала 10 метров. Прилагаемого 2-метрового кабеля Youloop [например] достаточно, чтобы уберечь антенну от магнитных помех компьютера или планшета, и он имеет очень низкие потери и паразитную емкость.

5. Подключите балун к коаксиальному шлейфу.

Для надежного соединения залудите обе стороны центрального проводника. Затем присоедините другой конец проводов балуна к каждой части центрального проводника, как показано ниже:

Обновление: Обратите внимание на схему контура в верхней части страницы, что провод заземления на выходном разъеме соединяется с экраном коаксиального контура на первичной стороне балуна. Я не помню, чтобы мы делали это в сборке, но я бы посоветовал вам сделать это. Это должно привести к еще более низкому уровню шума, хотя, по общему признанию, я очень впечатлен нашей производительностью без этой связи. Спасибо тем из вас, кто указал на это несоответствие!

6. Закрепите соединение балуна/коаксиального кабеля.

Поскольку эта петля предназначена для работы в полевых условиях, убедитесь, что точка соединения балуна и коаксиальной петли надежна. Опять же, мы использовали несколько слоев термоусадочной трубки, так как она у нас была в лачуге.

7. Припаяйте и закрепите точку пересечения.

Затем создайте точку пересечения петли, просто присоединив центральный проводник одного конца кабеля к экрану на другом конце… и наоборот.

Прежде чем браться за паяльник, однако … если, как и мы, вы используете термоусадочную трубку для закрепления точки пересечения петли на следующем шаге, вам сначала нужно наденьте отрезок трубки на коаксиальный кабель , прежде чем спаять концы вместе. Владо, конечно, подумал об этом заранее… Я не уверен, что стал бы!

Не торопитесь, пропаяйте это соединение и сделайте его максимально прочным. Если вы припаяете его правильно и используете высококачественный кабель, как мы, точка пересечения будет на удивление прочной. Если вы используете более тонкий кабель, просто убедитесь, что соединение прочное, а затем используйте что-нибудь, чтобы сделать соединение менее склонным к разрыву — например, рассмотрите возможность герметизации отрезка полужесткой трубки вокруг этой точки.

Владо искусно добавил термоусадочную трубку вокруг точки пересечения, чтобы защитить и зафиксировать ее.

Готово!

Вот и все, ребята! Теперь вы готовы запустить петлю в эфир.

В зависимости от типа кабеля, который вы использовали для этой петли, вам может потребоваться или предпочесть какую-либо диэлектрическую структуру для поддержки петли, чтобы она сохраняла идеальную круглую форму. Моя петля довольно хорошо сохраняет свою целостность без опор. Я несколько раз поддерживал его леской/нитью с двух сторон (привязывая на 10 и 2 часа к петле). Кажется, это работает довольно хорошо.

В этой установке я просто использовал спинку кресла-качалки, чтобы держать антенну. Как видите, петля довольно хорошо сохранила свою форму.

Если вы хотите увидеть и услышать, как эта антенна показала себя в первый раз, ознакомьтесь с этим постом.

Если вы строите антенну NCPL, рассмотрите возможность поделиться своим проектом здесь, на SWLing Post! Принимая во внимание, что существует несколько способов построения этого цикла и, вероятно, еще больше оптимизаций для его улучшения или упрощения его построения, мы хотели бы увидеть ваши проекты и/или методы построения. Пожалуйста, прокомментируйте или, если хотите, свяжитесь со мной.

Большое спасибо моему хорошему другу Владо (N3CZ) за помощь в этом проекте и за то, что он позволил мне задокументировать процесс, чтобы поделиться им здесь, в почте. Вам нужно радио? Владо врач!

Пожалуйста, поддержите нас через Patreon или наш Coffee Fund!

Благодаря вашей поддержке такие статьи становятся возможными. Спасибо!

Распространяйте любовь по радио

DIY Man Портативная магнитная рамочная антенна — OH8STN Ham Radio

Здравствуйте, операторы
В прошлом месяце я опубликовал видео-тизер портативной магнитной рамочной антенны Ultimate Man. В сборке используется стартовый комплект магнитной петли DIY от Chamaeleon Antenna. Что ж, пришло время взглянуть на первый прототип.

Я опубликовал первое видео о сборке и подумал, что было бы неплохо опубликовать страницу с подробным описанием всех компонентов, ссылок, инструментов и идей сборки, которые использовались при создании этого видео. Фактическая сборка относительно проста, подготовка к сборке, создание видео… вот на что уходит все время.

Присоединяйтесь к группе самодельных магнитных рамочных антенн на Facebook

WSPR тестирует сначала

0 Это работает? Абсолютно! Даже при совершенно нечестных тестах, проведенных в помещении, где мы ожидаем паршивых результатов. Теперь вы можете продолжить чтение, зная, что конец того стоит. ? Этот тест был тестом в помещении и проверкой концепции. Выполнение теста сейчас (до того, как сборка зашла слишком далеко) просто дает нам больше уверенности в том, что она будет продолжаться. Я опубликую полевые испытания, если позволят время и условия WX.

Первый прототип

На фото выше изображен мой первый прототип. Он не завершен (мне не хватает метчика 1/4 дюйма), поэтому я использую петлю датчика от P-LOOP, пока не появится метчик. Я называю это O-Loop (O для Open). Естественно, он основан на стартовом комплекте Chameleon Magnetic Loop. Я решил изменить свою сборку, предпочитая двойную петлю для 80, 60, 40 м с переключателем для опционального использования одновитковой петли 40-10 м, такой как Chameleon P-LOOP.

В видео по сборке будут представлены варианты сборки моей версии, указанной выше, или стандартной версии 40-10 м, для которой предназначен комплект. Строителю предоставляется достаточно информации для создания любого из них, и у него есть возможность выбора.

Спецификации

40-10M одиночная петля на базе Chameleon P-LOOP оператор. Он может быть простым или сложным по желанию оператора. Единственными реальными требованиями для начала работы являются корпус, мачта и самодельная петля звукоснимателя. Проще говоря, это очень щадящий дизайн.
Основан на Chameleon P-LOOP

.
80, 60, 40M Трансформируемый двойной шлейф (Cap Mod)
В настоящее время мой основной диапазон для передачи данных составляет 40M, поэтому моя личная сборка представляет собой складную двухвитковую петлю, работающую на 80, 60, 40м. Эта петля требует незначительной модификации настроечного конденсатора, переключая его с двух последовательных групп на параллельную конфигурацию. Кроме того, вместо того, чтобы просто переключаться между кадром и выходом, я подключил переключатель, чтобы можно было переключаться между 80–40 м двойной петлей и 40–10 м одинарной петлей.
Эта сборка основана на аспектах Chameleon F-LOOP и Chameleon P-LOOP
.

Инструменты для сборки
Многие люди сходят с ума по поводу специальных инструментов, необходимых для сборки петли (или вообще любой антенны), но я могу вам сказать, что инструменты для этой сборки весьма скромны. На самом деле, я намеренно сделал эту сборку с помощью основных инструментов, которые почти у любого радиолюбителя есть в доме. Это не похоже на отшлифованное совершенство хорошо спроектированной петли, но она работает, и это главное!
Leatherman Charge использовался для напильника алюминиевого приклада, сглаживания краев и обжима кольцевых разъемов перед пайкой. Он также использовался для гравировки на корпусе направляющих отверстий.
Паяльник использовался для присоединения кольцевых разъемов к переключателю и перемычкам. Всегда паять и обжимать! Паяльник также использовался для установки разъемов PL-259 на LMR-400 ( Примечание. Вам нужно будет решить, будете ли вы закорачивать разъемы LMR-400 или SO-239).на корпусе. То или иное необходимо сделать, чтобы использовать весь внутренний проводник и экран LMR-400).
Dremel и аккумуляторная дрель использовались для просверливания направляющих и монтажных отверстий в корпусе.
Гибочный пресс На самом деле НЕТ.
У меня нет гибочного пресса, поэтому, чтобы сделать петлю звукоснимателя из алюминия, я нашел березу примерно такого же диаметра, который мне был нужен, и просто согнул вокруг нее алюминий, пока он не стал примерно нужного размера. Затем я просверлил отверстия для со-239., использовал гайку и болт, чтобы зафиксировать петлю звукоснимателя нужного размера, затем нагрел внешний вид звукоснимателя на камнях в сауне в моем доме. Немного нагрев его, я бросил его в снег, что сняло напряжение и образовало «несколько несовершенную, но достаточно близкую» форму круга.
Измерительная лента Измерения имеют решающее значение при построении петли, так же как и хорошая измерительная лента. Все размеры даны по внешнему диаметру.
Примечания по сборке
Стартовый комплект
Сообщение от Chameleon Antenna:
ОЧЕНЬ важно упомянуть тот факт, что при манипуляциях, пайке или накручивании гаек вокруг конденсатора ИСКОННО ОБЯЗАТЕЛЬНО защищать замкнутые пластины, образующие конденсатор, поскольку они ОЧЕНЬ хрупкие. НИКОГДА не устанавливайте открытый конденсатор, потому что вы его сломаете!!!
Любая крафтовая пыль, нееврейский удар или частицы простого паяльного флюса, падающие на пластину, могут буквально УБИТЬ конденсатор. Пластины находятся на расстоянии около 0,020 дюйма друг от друга. Изменение расстояния между этими пластинами может привести к дуговому разряду малой мощности, короткому замыканию, высокому КСВ на определенных частотах и снизить общую производительность контура. Когда вы закончите работать с петлей в течение дня, положите коробку для настройки лицевой стороной вниз на стол, чтобы внутрь не попали посторонние предметы.
Важно подчеркнуть, что конденсатор, который мы предоставляем в комплекте DIY, такой же, как мы используем в наших CHA F-LOOP, P-LOOP и входящем CHA P-LOOP 2. 0
Эти переменные воздушные конденсаторы сделаны в США и высшего качества. Это не те, что вы видите на Ebay или в небольших интернет-магазинах! Они ОЧЕНЬ дороги в производстве. Благодаря нашей покупательной способности мы смогли предложить их вам по очень разумной цене. Мы покупаем их сразу несколько сотен!
Ура,
Carl Lavoie, владелец антенны Chameleon
Стартовый комплект включает конденсатор с установленным редуктором 6:1. Он уже подключен и припаян, что делает его идеальным комплектом для новичка. Он включает в себя достаточное количество LMR-400 для основного контура и контура звукоснимателя при создании переносной петли для человека длиной 40–10 м.
Стартовый комплект с магнитной петлей включает :
1 X ПРЕДВАРИТЕЛЬНО СОБРАННЫЙ КОНДЕНСАТОР
600 Вср. кв. МАКС.
12,5 пФ МИН – 432,5 пФ МАКС НА СЕКЦИЮ
ВСЕГО 2 СЕКЦИИ
ПРИВОД 6:1 (3 ОБОРОТА ОТ МИН. ДО МАКС.) УСТАНОВЛЕН
ДВА ПРОВОДА ПРЕДВАРИТЕЛЬНО ПРИПАЯНЫ С КЛЕММАМИ
КОНДЕНСАТОР, УСТАНОВЛЕННЫЙ НА ПРЕДВАРИТЕЛЬНО ПРОСВЕРЛЕННОЙ МОНТАЖНОЙ ПЛАСТИНЕ
РУЧКА УСТАНОВЛЕНА
1 X 12’ LMR-400 4 X ПОСЕРЕБРЕННЫЙ PL-259 2 X SO-239
Петля звукоснимателя
Для петли звукоснимателя я использовал алюминиевый стержень Т6. У меня не было пресса для гибки, но это облегчило бы жизнь. В любом случае, есть несколько вариантов изготовления петли звукоснимателя.
Алюминиевый стержень Используйте его, если петля звукоснимателя также должна выдерживать вес основной петли. Обычно это можно найти в магазинах металлоконструкций. Однако будьте осторожны, в хозяйственных магазинах (в моем районе) нет T6, обычно это какой-то горшечный металл, поэтому убедитесь, что вы знаете, что покупаете.
LMR-400 Входит в стартовый комплект, Используйте его, если ваша опорная мачта жесткая! Кроме того, если вы строите 40-10-метровую версию, в комплекте достаточно LMR-400, чтобы сделать как основную петлю, так и петлю звукоснимателя. Однако, если вы хотите, чтобы звукосниматель выдерживал вес основной петли, вам придется придумать способ получше. ( Поделитесь своим мнением )
Толстая медная проволока Это дешево и просто, но имеет те же преимущества/проблемы, что и использование LMR-400 выше.
Завершение SO-239 . Я использовал переходник SO-239, чтобы завершить петлю звукоснимателя для моего PL-259.
Модификации конденсаторов (только версии 80, 60, 40 м)
Модификация конденсатора может быть выполнена двумя способами. Если вас не интересует 40-10M, то можно использовать перемычку между рамой и выходом конденсатора.
Если вам нужна трансформируемая версия (как у меня), используйте переключатель с соответствующим номинальным напряжением между корпусом и выходом конденсатора для переключения между последовательным и параллельным режимами. Это позволит использовать либо одну основную петлю на 40–10 м, либо двойную петлю на 80, 60, 40 м.
Основная петля
Кабель для основной петли (при построении базовой 40–10-метровой петли) входит в стартовый комплект. LMR-400 достаточно, чтобы сделать основную петлю и петлю звукоснимателя без необходимости покупать LMR-400. ( Примечание. Вам нужно решить, будете ли вы закорачивать LMR-400 в разъемах или закорачивать SO-239 на корпусе. То или иное необходимо сделать, чтобы использовать весь внутренний проводник и экран LMR-400).
Опорная мачта
Опорная мачта может быть самой разной. Как и хамелеон P-LOOP, я использую телескопический монополь. Это помогает уменьшить размер разбивки контура для портативных полевых операций. Также можно использовать жесткую опорную мачту, например, метлу или, возможно, шест из стекловолокна.
— Корпус Корпус — это критическая точка при построении контура. Он защищает вашу петлю и обеспечивает жесткую точку для установки опорной мачты и точек крепления основной петли. Очень важно не использовать хрупкий или мягкий пластиковый мусор. Я использую корпус из поликарбоната, который не станет хрупким при низких температурах. Я нашел внутренние размеры L110mm, W100mm H65mm удобными для корпуса стартового комплекта. Корпус, который вы видите в моей сборке, не является моим последним корпусом. Он просто используется для создания видео, так как мой выбор вольеров за полярным кругом довольно ограничен!
Вопросы от операторов
Создание контура датчика с Т-образным разъемом

Рейтинг TX
В. Роб спросил комментарии о рейтинге TX конденсатора на YouTube.
а. Конденсатор точно такой же, как в Chameleon P-LOOP, F-LOOP и P-LOOP 2.0. Эти магнитные петли рассчитаны на 10 Вт CW и 25 Вт SSB . Как в основном оператор данных, я добился успеха с 10 Вт в цифровых режимах со 100% рабочим циклом.
Больший диаметр петли
Хосе упомянул в комментарии на YouTube, что чем больше петля, тем эффективнее петля. Он также упомянул об использовании центральной опоры, чтобы предотвратить провисание большой петли.
А. Совершенно верно! Большие циклы, безусловно, более эффективны. Однако, когда речь идет о переносной петле для человека, центральная опора может быть непрактичной. Наша цель состоит в том, чтобы построить легкую и простую в развертывании петлю. Если нам нужно нести дополнительное оборудование, чтобы построить более крупную и эффективную петлю, преимущества маленькой петли теряются. Конечно, если кто-то придумает более крупную конструкцию петли, которая не провисает, например. Петля на базе LMR-600. Это может быть немного тяжелее, но все же легко развертывается без дополнительной опорной конструкции. На данный момент я лично буду полагаться на 2-витковую петлю для большей эффективности
Вопрос о цене стартового комплекта
Ненавистник (K5TED) из qrz/com сказал следующее:
На самом деле, похожие детали можно найти отдельно от ebay или других источников китайского производства. Тем не менее, лучшая цена, которую я нашел для точно такого же конденсатора (без редуктора скорости 6: 1), составляла 70 долларов. Добавьте редуктор, коаксиальный кабель, разъемы, а затем сложите стоимость доставки при их индивидуальном приобретении, и вы обнаружите, что цена на самом деле не так уж и плоха. Более того, особенно приятно знать, что я строю с конденсатором, который также используется в культовых магнитных петлях, используемых по всему миру.
В конце концов, сварливые старые радиолюбители возненавидят!
Компоненты Sourcing
-поддержка мачты
-Коакс
-Корзи 20268 80268 (Swepting -Корлора 20268 80268 ( ( ( (Swepting -Корзинг 0268-Sweatch -Conlosure 018-Sweatch -Sweplosure .
– Кольцевые соединители
– Алюминиевый приклад T6

Сборка магнитной петли своими руками Видео плейлист
В следующем плейлисте собраны все связанные видео из этой серии. Если вы решите построить с помощью этого комплекта, пришлите мне видео вашей сборки на YouTube или просто изображения и заметки по сборке, чтобы я мог поделиться ими и здесь, на этой странице.
<noscript><img loading='lazy' src='/800/600/http/elektroznatok.ru/wp-content/uploads/2017/05/cdelat-antenu-tv-15.jpg' /></noscript> youtube.com/embed/?enablejsapi=1&origin=https://oh8stn.org&listType=playlist&list=PLKMrdrsNkFA42hAVAe6VsYEJ25MNIMAw4&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=1&rel=0&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»DIY Magnetic Loop Antenna by OH8STN» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»>
Думая об этой постройке, я понял, что довольно легко построить какую-нибудь гигантскую вещь из частей водопровода. Совсем другое дело сделать маленькую, практичную, портативную петлю.

Эта страница будет обновляться изображениями и подробностями о моей сборке.
Спасибо за остановку на
DE OH8STN
Как это:
, как нагрузка …
Распространение любви
Строитель самодельная магнитная рамочная антенна для любительского радиодиапазона с системой удаленной настройки, реализованной на Arduino с радиоуправляемым сервоприводом.
Магнитная петля имеет очень малый форм-фактор и обеспечивает приличную связь на коротких волнах внутри зданий и ограниченных пространств, где нет возможности установить какие-либо антенны большего размера, которые обычно требуют возведения мачты над крышей или охвата десятков метров проводов во дворе.
Содержание
Теория
На следующем рисунке показана схема рамочной магнитной антенны (источник: www.i1wqrlinkradio.com/antype/ch9/chiave151.htm) .
Магнитная петля представляет собой небольшую рамочную антенну, длина окружности которой составляет менее 1/10 длины волны. Магнитная петля связана с магнитным полем радиоволны в районе антенны, в отличие от монополя или диполя, которые связаны с электрическим полем волны. При приеме колеблющееся магнитное поле приходящей радиоволны индуцирует ток в петле по закону индукции Фарадея.
Магнитная петля состоит из проводящей петли, которая на одном конце отделена конденсатором, таким образом образуя LC-контур, который должен резонировать на рабочей частоте антенны. Меньшая петля расположена к противоположному концу конденсатора в пределах области основной большей петли. Эта меньшая петля подключается к приемопередатчику через фидерную линию с согласованным импедансом. И маленькие, и большие петли магнитно связаны и образуют трансформатор. Во время передачи меньшая петля индуцирует высокочастотный переменный ток в большую петлю, которая, в свою очередь, излучает РЧ-сигнал. Во время приема РЧ-сигнал улавливается большим контуром, а ток индуцируется в меньшем контуре, который подается в приемник.
Отношение диаметров обоих контуров определяет импеданс антенны, который должен совпадать с импедансом фидерной линии и выходным импедансом приемопередатчика. Кроме того, LC-контур должен резонировать на рабочей частоте приемопередатчика. Для этого в LC-цепи используется переменный конденсатор. Отсутствие согласованной по импедансу и резонансной цепи приведет к тому, что передаваемый сигнал будет отражаться обратно в каскад усилителя мощности приемопередатчика, вызывая возможные повреждения и так называемый высокий коэффициент стоячей волны (КСВ).
При передаче мощностью 100 Вт ток в большой петле будет составлять несколько ампер, а напряжение на конденсаторе будет порядка киловольт. Это высокое напряжение требует довольно большого воздушного конденсатора с достаточным расстоянием между его пластинами. Следовательно, эта магнитная петля была построена вокруг старого сверхмощного переменного конденсатора советского производства, происходящего из какого-то старинного радиооборудования.
Поскольку антенна обычно располагается в нескольких метрах от радиста, должен быть способ дистанционной настройки переменного конденсатора. Это было достигнуто за счет присоединения стандартного сервопривода класса RC к валу конденсатора и дистанционного управления им с помощью блока управления, реализованного на основе Arduino Pro Mini. Как можно догадаться, значительная часть общих усилий ушла на реализацию системы дистанционного управления, которая должна соответствовать следующим основным требованиям:
Он должен быть достаточно точным, чтобы настроить антенну как можно ближе к рабочей частоте, чтобы достичь достаточно низкого КСВ.
Он должен быть устойчив к очень высокочастотным (РЧ) помехам, присутствующим вблизи передающей антенны.
В следующих разделах более подробно описывается конструкция рамочной магнитной антенны.
Технические характеристики
Ниже приведены основные технические характеристики рамочной магнитной антенны:
Рабочие диапазоны: 60 м, 40 м, 30 м, 20 м, 17 м, 15 м
Максимальная мощность передачи: 100 Вт
Вес системы: 5 кг
Основной контур: окружность 4,4 м, изготовлен кабеля Ecoflex 15 (коаксиальный кабель диаметром 15 мм)
Соединительная петля: одножильный медный провод сечением 10 мм² с регулируемым диаметром в двух различных версиях:
Для наружного использования: диаметр 20 см – 30 см
Для внутреннего использования: 40 см – диаметр 50 см
Конденсатор подстроечный: Двойной воздушный конденсатор советского производства с последовательно соединенными 2х 14 пФ . . 450 пФ
Мотор настройки: цифровой радиоуправляемый сервопривод «MG946R» с металлическими шестернями
Блок управления: Arduino Pro Mini, 4 батарейки АА, с 3 кнопками и потенциометром точной настройки
Мачта: 2-сантиметровые трубы из ПВХ, металлический штатив
Механическая конструкция
На следующих рисунках показана антенна как в собранном, так и в разобранном состоянии.
Рамочная магнитная антенна
Рамочная магнитная антенна в разобранном виде
Как показано на рисунке выше, основная петля, сформированная из коаксиального кабеля Ecoflex, крепится к верхней части трубы из ПВХ с помощью Т-образного соединения. Коаксиальный кабель подсоединяется к обеим сторонам конденсаторной коробки, расположенной в нижней части мачты. Нейлоновая веревка в форме перевернутой буквы V поддерживает основную петлю и гарантирует, что ее форма напоминает круг.
Соединительная петля крепится с помощью застежек-липучек в верхней части основной петли. Центральный провод коаксиального кабеля питающей линии подключается к соединительной петле с помощью разъема типа «крокодил», что обеспечивает точное согласование импеданса путем перемещения точки соединения питающей линии по периметру соединительной петли.
При работе магнитной петли внутри здания емкостная связь с металлическими деталями внутри железобетонных стен, оконными рамами и другими объектами существенно влияет на настройку антенны. В то время как для работы в помещении требуется гораздо большая петля связи. Следовательно, были построены две соединительные петли разного диаметра для внутреннего и наружного использования.
Во избежание потери эффективности при изготовлении мачты антенны было использовано как можно меньше металлических деталей, поэтому было выбрано использование труб из ПВХ вместо выдвижного металлического штатива на всю высоту. Для поддержки мачты из ПВХ снизу используется короткая металлическая тренога (не идеальный вариант, однако практической альтернативы найдено не было).
Переменный конденсатор управляется дистанционно с помощью блока управления, расположенного рядом с трансивером. Блок управления соединяется с конденсатором с помощью 10-метрового экранированного кабеля Ethernet.
Конденсатор с электроприводом
Переменный воздушный конденсатор и сервопривод RC установлены в водонепроницаемом корпусе с классом защиты IP67 и размерами 180 x 110 x 70 мм. На следующих рисунках показаны детали блока конденсаторов.
Основной контур подключается к блоку конденсаторов с помощью разъемов типа N. Эти соединители были выбраны из-за их водонепроницаемости. Центральный штырь соединен с корпусом разъема, чтобы обеспечить соединение как внутреннего проводника, так и экрана коаксиального кабеля основного контура. Для минимизации резистивных потерь каждая сторона конденсатора подключается к соответствующим N-разъемам с помощью двух одножильных медных проводов.
Конденсатор состоит из двух конденсаторов переменной емкости 14 пФ..450 пФ, соединенных последовательно через общий вал ротора. Каждый из статоров двух конденсаторов подключен к одному концу основного контура. Благодаря тому, что роторы соединены друг с другом через общий вал, нет необходимости использовать скользящий контакт с потерями для соединения основного контура с ротором конденсатора.
Для защиты от радиопомех сервопривод RC был полностью обернут клейкой медной фольгой, а его сигнальный провод заменен коаксиальным аудиокабелем. Синфазный дроссель вокруг сигнального провода предотвращает попадание радиочастотных помех на сервопривод. Сервопривод был установлен на кронштейне, сделанном из куска печатной платы и нескольких угловых кронштейнов, которые поставлялись вместе с конденсатором. Соединение между валами сервопривода и конденсатора было выполнено с помощью монтажного оборудования, поставляемого вместе с обоими устройствами.
Усиленный разъем RJ45 был установлен в нижней части корпуса, он припаян к небольшой печатной плате, которая содержит большой электролитический конденсатор и контактный разъем для подключения кабеля сервопривода.
Конденсаторный блок прочно крепится к антенной мачте с помощью 20-мм скоб из пластиковой трубы.
Блок управления
На следующих рисунках показаны детали блока управления. Он построен на базе серийного корпуса типа «РНД 455-00119».” с размерами 130 х 76 х 30 мм. Он имеет относительно небольшой форм-фактор и отлично подходит для трансивера Yaesu FT-891. На передней панели находятся кнопка питания (слева), светодиодный индикатор состояния, кнопки увеличения/уменьшения и потенциометр тонкой настройки. На задней панели находится прочный разъем RJ45 и разъем питания 12 В постоянного тока для зарядки аккумуляторной батареи, расположенной внутри.
Питание от батареи было выбрано потому, что система потребляет очень мало энергии и может работать неделями без подзарядки батареи. Увеличенный вес за счет аккумуляторов придает устройству большую устойчивость и предотвращает его скольжение при нажатии кнопок. Кроме того, устранение необходимости в кабеле питания упрощает настройку и позволяет избежать потенциального источника помех.
Для уменьшения сбоев в работе из-за радиочастотных помех вся внутренняя часть корпуса покрыта клейкой медной фольгой, которая соединена с заземлением источника питания.
Для защиты внутренних компонентов от повреждения из-за электростатического разряда (ЭСР) металлические корпуса кнопок и потенциометров соединены с заземлением источника питания. Это гарантирует, что искра электростатического разряда сначала ударит по металлическим корпусам элементов управления, которые являются кратчайшим путем к земле.
. Можно увидеть аккумуляторную батарею вместе с платой Arduino Pro Mini, разъемом питания и другими компонентами. В печатной плате вырезано углубление для размещения громоздкого разъема RJ45.
Синфазный дроссель вдоль проводов, идущих от разъема RJ45, предотвращает попадание радиопомех в цепь.
Принципиальная схема
На следующем рисунке показана схема системы магнитного рамочного антенного тюнера.
Схема тюнера антенны с магнитной рамкой (нажмите, чтобы увеличить)
Помимо платы Arduino U1 , схема содержит блоки, перечисленные ниже.
Зарядное устройство (D1, R1 до R3, BT1 до BT4): это простая схема для зарядки аккумуляторной батареи, состоящей из 4 элементов NiMH. Диод D1 нужен для защиты от переполюсовки. Резисторы R1 — R3 являются токоограничивающими резисторами, были использованы резисторы 1/4 Вт, поэтому нам нужно три из них параллельно, чтобы рассеять возникающую тепловую энергию.
Переключатель мягкого питания (S1, Q1, Q2, D4, D5, R4, R5): переключатель мягкого питания был реализован для включения функции автоматического отключения питания. Когда S1 нажата, вывод затвора полевого транзистора (FET) Q1 замыкается на землю через D4. Q1 становится благоприятным и соединяет V_BATT к шине +5V , которая подает питание на плату Arduino. После загрузки Arduino воспринимает сигнал от выключателя питания на цифровом входе 10 (подключен через D5 ). Если S1 нажата достаточно долго, Arduino включит NPN-транзистор Q2 через цифровой выходной контакт 7, который, в свою очередь, будет держать затвор Q1 постоянно подключенным к земле. Q1 останется проводящим даже после S1 сбрасывается до тех пор, пока на цифровом выводе 7 установлен высокий уровень. Arduino может отключить систему в любое время, установив на цифровом выводе 7 низкий уровень, тем самым отключив Q2 и Q1 . Теоретически Arduino может напрямую управлять затвором FET Q1 без использования Q2 в качестве буфера; однако это приведет к постоянному протеканию тока холостого хода примерно 500 мкА через R4 на контакт 7, когда система выключена.
Примечание: МОП-транзистор IRF5305 Q1 слишком велик для своей задачи. Логический уровень p-channel MOSFET, такой как IRLML2244, был бы лучшим выбором, поскольку он имеет меньший форм-фактор, более низкое пороговое напряжение затвора и более низкое соответствующее сопротивление сток-исток в открытом состоянии.
Пользовательский интерфейс (от S1 до S3, VR1 и D6): интерфейс пользователя состоит из трех кнопок ( S1 , S2 , S3 ), потенциометра ( VR1 ) и светодиод состояния ( D6 ). При нажатии кнопки подключают соответствующие цифровые входные контакты Arduino (10, 11, 12) к земле. Когда кнопки отпущены, цифровые контакты подключаются к +5V через внутренние подтягивающие резисторы внутри микроконтроллера ATmega Arduino. Контакт 13 цифрового выхода управляет светодиодом D6 через токоограничивающий резистор R6 . Потенциометр точной настройки VR1 имеет движок, подключенный к аналоговому контакту 9 Arduino.0003 А0 . Чтобы свести к минимуму чувствительность к шуму, конечные клеммы потенциометра необходимо подключить как можно ближе к входам питания VCC и GND Arduino.
Линия передачи сигнала сервопривода (C1, L1, L2, J2, J3, D2, D3): сигнал на сервопривод RC, расположенный внутри блока конденсаторов со стороны антенны, передается по 10-метровому экранированному кабелю Ethernet. Чтобы уменьшить сопротивление линии, каждая из положительных, отрицательных и сигнальных линий использует пару проводов кабеля Ethernet, соединенных параллельно. Сигнал импульсно-позиционной модуляции (PPM) для управления сервоприводом генерируется цифровым выходным контактом 9 Arduino.. Конденсатор емкостью 1000 мкФ C1 необходим для компенсации пульсаций тока, создаваемых сервоприводом. Синфазные дроссели L1 и L2 необходимы для подавления электромагнитных и радиочастотных помех, создаваемых передающей антенной. Диоды Шоттки D2 и D3 защищают вход Arduino от случайного попадания высокого напряжения из-за электростатического разряда.
Конденсаторы C2 и C3 сглаживают любые пульсации напряжения питания, вызванные сервоприводом и другими источниками помех.
Загрузки
Ниже вы можете найти ссылки для загрузки GitHub исходного кода прошивки Arduino, руководства пользователя, схемы Eagle и списка материалов. Весь исходный код распространяется под лицензией GNU General Public License v3.0 и является бесплатным.
Обратите внимание, что текущая реализация использует функцию сторожевого таймера, для которой требуется настроенный загрузчик Arduino, который можно найти по ссылке ниже. Для получения более подробной информации следуйте инструкциям по установке, которые можно найти в файле README на GitHub.
Индивидуальный загрузчик Arduino
Прошивка блока управления антенным тюнером
Руководство пользователя антенного тюнера
Исходные файлы схемы Eagle
Спецификация
Приложение: Mobile Radio Shack
мобильной радиорубки, описанной ниже. Этот радиолюбительский салон принадлежит позывному DD2KH . Дополнительную информацию о позывном можно найти на сайте QRZ.com по следующей ссылке: www.
