Ремонт диффузора динамика своими руками. Как починить бумажный диффузор колонки

В электромеханической системе динамического громкоговорителя самым слабым местом является диффузор. Обычно он делается из специальной бумаги, поэтому может деформироваться и получить повреждения на больших уровнях громкости. Его можно легко порвать, кроме того он хорошо впитывает влагу. Это влияет на его прочность. Ремонт диффузора динамиков своими рукамивозможен в домашних условиях. Бумажная масса, используемая для изготовления этой детали, отличается плотностью и жёсткостью. Динамик работает как поршень, поэтому никакие деформации материала не допускаются.

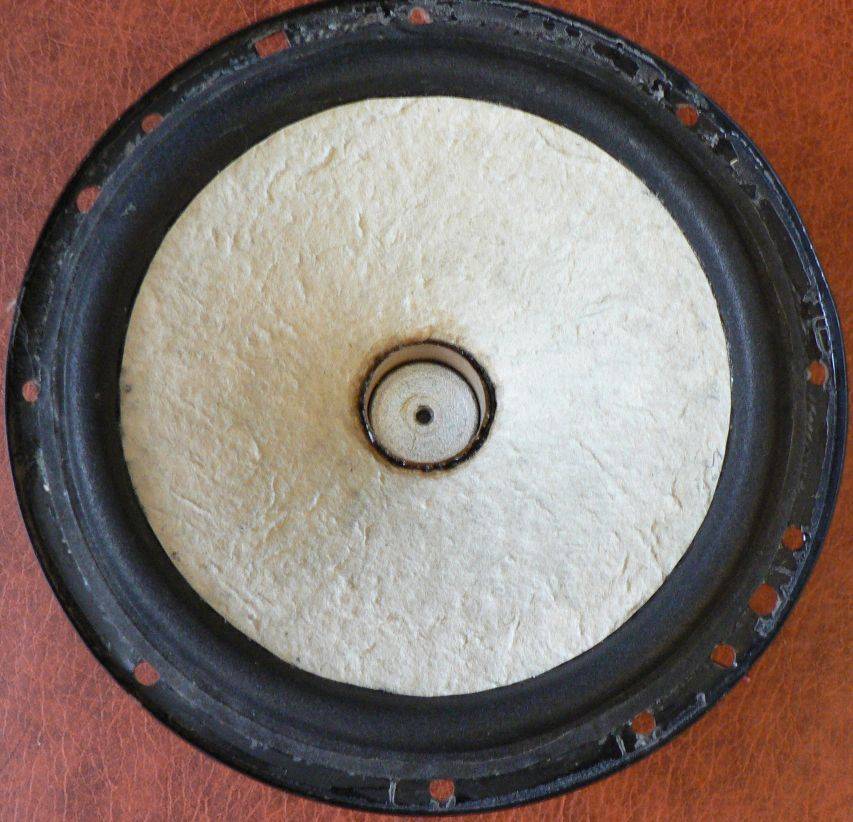

Ремонт бумажного диффузора динамика своими руками

Часто при эксплуатации акустических систем нарушаются правила их применения, поэтому громкоговорители выходят из строя. Как починить диффузор динамика. Ремонт диффузора динамика зависит от уровня повреждения. Бывают повреждения, когда материал процарапан не насквозь. Такой дефект, в процессе работы, обязательно превратиться в сквозной разрыв, который будет быстро увеличиваться. Поэтому нужно позаботиться о восстановлении материала. Для этого используется обычный резиновый клей, которым заклеивают повреждённые резиновые лодки. Слой клея наносится на царапину с двух сторон и просушивается 2-3 часа.Нанесение резинового клея не должен быть слишком тонким.Затем наносится второй слой. Клея нужно наложить побольше или сделать это за два приёма. Окончательная сушка занимает 48 часов, после этого динамик можно ставить в акустическую систему и включать. Некоторые аспекты ремонта диффузора динамиков своими руками есть на видео.

Ремонт диффузоров динамиков своими руками

Своевременное восстановление повреждённой мембраны громкоговорителя обеспечит его качественную работу на длительное время. Поэтому если в акустической системе стали появляться хрипы и искажения, в первую очередь нужно внимательно проверить диффузоры громкоговорителей. Как отремонтировать диффузор динамика своими руками.Мелкие повреждения ликвидируются нанесением резинового клея на нужный участок, а более крупные дефекты устраняются наложением заплаты. Для этого нужно выполнить следующие действия:

Очистить место склейки от пыли и грязи
Острым инструментом срезать свисающие края разрыва
Подготовить заплату превышающую отверстие по размера
Промазать заплату клеем и наложить её с обратной стороны диффузора

В качестве заплаты можно использовать газетную бумагу, которая накладывается в 2-3 слоя. Если применять клей ПВА, то нужно брать не строительный, а офисный клей. На этом восстановление диффузора динамика заканчивается и после полного высыхания его можно устанавливать в акустическую систему.

Заклеить повреждение на диффузоре динамика

Акустические головки, имеющие маленькую выходную мощность можно реставрировать с помощью обыкновенного бумажного скотча.

Такая заплата не даст отверстию увеличиться за счёт колебаний и не окажет существенного влияния на качество звучания. Ремонт порванного диффузора динамика можно сделать более надёжным способом. В этом случае на подготовленное отверстие накладывается бумажная заплата, а в качестве клея используется лак для ногтей. Такой вариант часто используют в сельской местности, где сложно достать хороший клей. Лак для ногтей обеспечивает хорошую жёсткость и надёжность места склейки.

Одним из самых популярных гаджетов является ноутбук. Если длительное время эксплуатировать его звуковой канал на максимальной громкости, то в динамке могут появиться шумы, хрипы и искажения. Ремонт диффузора динамика ноутбука является сложной задачей, поэтому справиться с этим делом может только специалист. Сначала нужно убедиться, что причина плохого звука именно во встроенной акустике. Для этого достаточно подключить к выходному разъёму внешние колонки.Если в колонках или наушниках звук хорошего качества, значит дело во встроенных громкоговорителях.

Акустические головки, используемые в ноутбуках, имеют маленькие размеры и диффузоры из пластика.

Можно восстановить мембрану своими руками, но качество звучания будет заметно хуже, поэтому при повреждениях встроенных акустических головок ноутбука их лучше заменить.

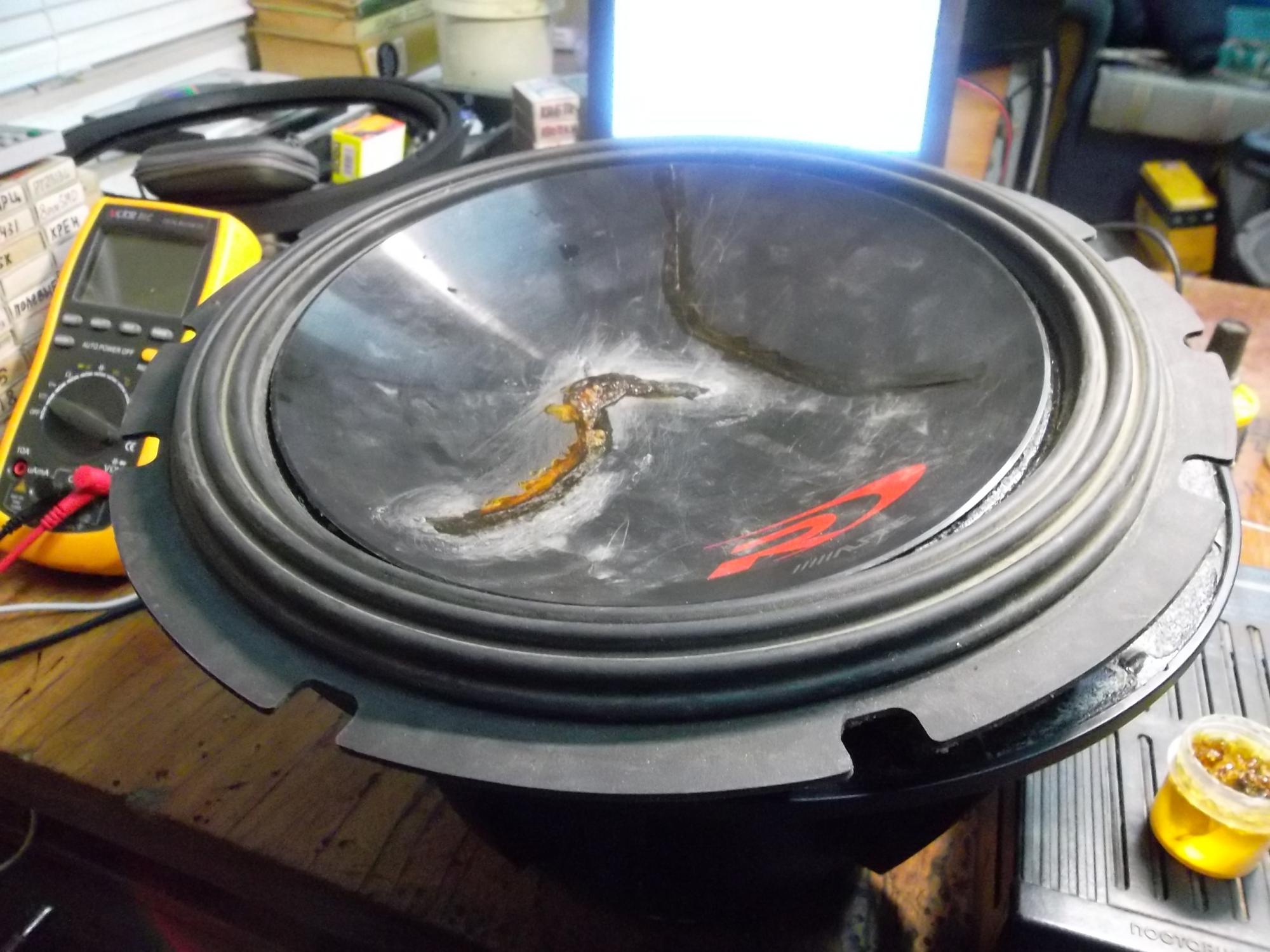

Ремонт диффузора динамика сабвуфера своими руками

В сабвуферах применяются очень мощные громкоговорители. Они обеспечивают на пике 600-800 ватт и более, поэтому их акустические отражатели сделаны из плотного и жёсткого материала. Как отремонтировать диффузор динамика сабвуфера. Качество работы зависит от величины повреждения и от наличия всего необходимого для ремонта. Сначала нужно извлечь динамик из корпуса и очистить мембрану от пыли. Материалом для заплаты служит любой бытовой тонкий картон, включая конфетную коробку. Ножницами вырезается заплата, перекрывающая повреждение примерно на один сантиметр в каждую сторону. Если кривизна поверхности не позволяет это сделать, используется несколько заплат меньшего размера, которые клеятся внахлёст.

Нужно промазать место склейки с обратной стороны и заплату клеем «Момент». Картон должен хорошо пропитаться клеем. Через 20-25 секунд заплату следует плотно прижать к месту повреждения. Чтобы сохранить нажим, между заплатой и корзиной вставляется валик из упругого материала.

Восстановление диффузора динамиков

В некоторых громкоговорителях большой мощности акустические отражатели отлиты из пластика. Повреждение такого изделия можно устранить, используя специальный клеящий состав. В качестве материала для мембраны часто применяется полипропилен или другие пластические материалы. Поскольку мощность очень большая, то самое важное при самостоятельном ремонте это прочность склейки. По этой причине клей типа «Момент» для работы не подходит. Для восстановления громкоговорителей с пластиковыми отражателями нужно использовать клей 3MDP 8005. Это акриловый двухкомпонентный состав, который обеспечивает высочайшую прочность клеевого соединения. Материал для заплаты подбирается в зависимости от материала диффузора.

Место склейки следует тщательно обезжирить.

Ремонт динамика своими руками. Как восстановить автомобильный динамик самому

Любая система воспроизведения звука состоит из электронной и механической части. Электронная часть это усилитель, а механическая – громкоговорители, которые являются основой акустической системы. Они нередко выходят из строя, поэтому ремонт динамиков своими руками избавит владельца акустики от серьёзных расходов. Качественные системы стоят дорого, а отремонтировать их в специализированных мастерских не всегда удаётся. Чтобы разобраться, как восстановить динамик своими руками

нужно знать его конструкцию.

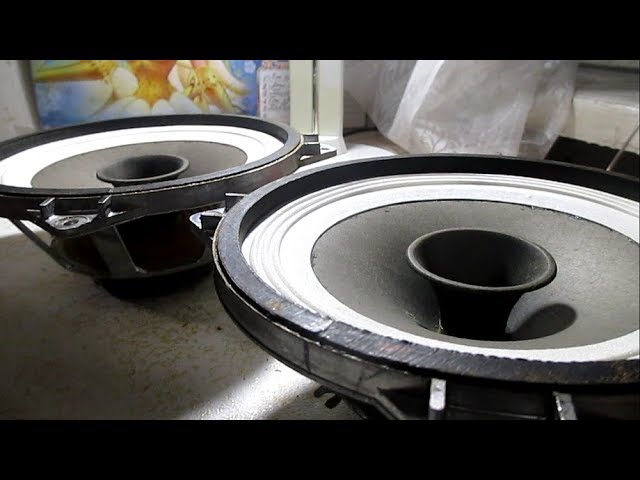

Ремонт автомобильных динамиков

Звуковые системы автомобилей состоят из двух или трёхполосных систем коаксиального типа и сабвуфера. Коаксиальный прибор имеет овальную или круглую форму. Его конструктивной особенностью является установка высокочастотной головки или «пищалки» на специальной пластине над диффузором широкополосной акустики. Система занимает мало места, а высокочастотная головка не мешает распространению звуковых волн. Автомобильная акустика подвержена множеству негативных воздействий. Наличие пыли и постоянной вибрации являются причиной отказа автомобильных систем воспроизведения звука.

Некоторые модели коаксиальных автомобильных колонок состоят из трёх динамиков. Два из которых – высокочастотный и среднечастотный, установлены над низкочастотным динамиком. Чаще всего неисправность возникает в широкополосной головке. Восстановить динамики находящиеся в машине

можно. Для этого потребуется несложный инструмент и некоторые навыки. При ремонте овальных динамиков своими руками сначала нужно снять высокочастотный узел.

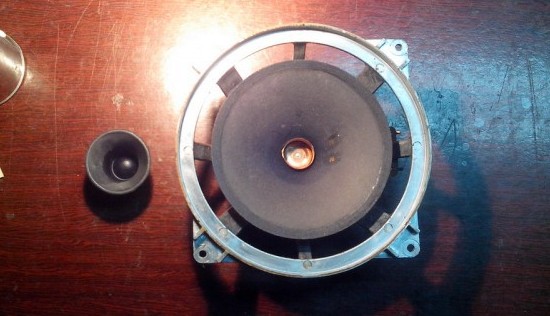

Для этого необходимо вывернуть центральный винт, находящийся на заднем фланце динамика. Головка винта обычно заклеена. Нужно удалить этикетку, тогда будет доступна головка винта.

После того как модуль будет снят нужно аккуратно отпаять подходящие к нему провода. Теперь можно заняться широкополосной головкой. Резиновый подвес диффузора прижимается пластмассовой накладкой. Её нужно поддеть плоской отвёрткой или лезвием ножа и снять с диффузородержателя. Затем отделить резиновый подвес диффузора. Он приклеивается эластичным клеем типа резинового, поэтому подцепить край можно отвёрткой, а затем осторожно отклеивать его руками. Когда край диффузора будет полностью отделён от металлического основания, снимается центрирующая шайба. Сначала от контактной пластины следует отпаять проводки звуковой катушки. Затем очень осторожно отклеить центрирующую шайбу. Её очень легко повредить, поэтому работу лучше выполнять плоской и тонкой отвёрткой.

Когда динамик полностью разобран, можно приступать к поиску дефекта. Неисправность акустической системы определяется на слух в процессе эксплуатации. Звук в колонке становится искажённым, появляются хрипы и треск, особенно на больших уровнях громкости. Иногда полностью пропадают высокие частоты, и звук становится глухим и неразборчивым. В основном ремонт авто динамика своими руками сводится к очистке магнитного зазора широкополосной головки от посторонних включений. Чаще всего в зазор постоянного магнита попадает грязь или пыль.

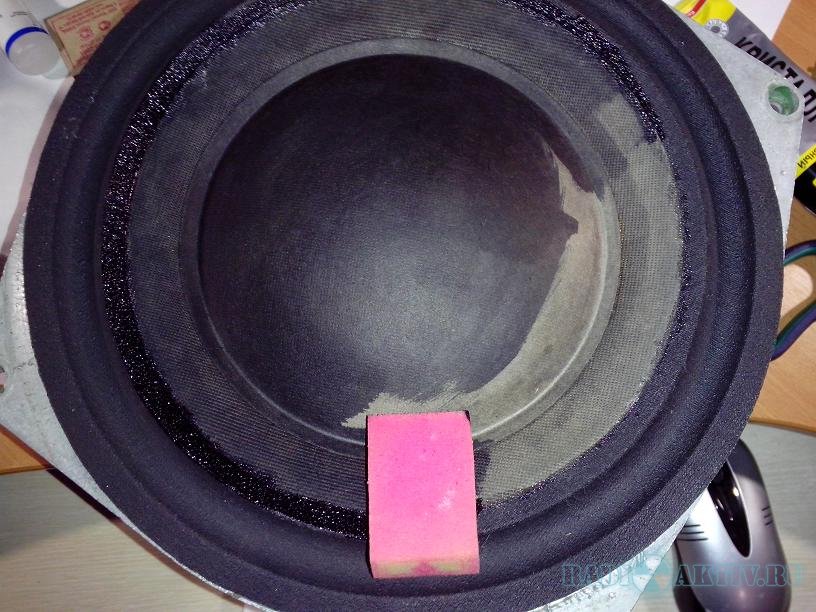

Для удаления мусора можно воспользоваться пылесосом. Сложнее удалять из зазора металлические частицы. Магнит динамика сильный и пылесос здесь не поможет. При удалении магнитных частиц поможет обычный скотч. Небольшие его полоски вводятся в зазор при помощи тонкой пластинки из текстолита или другого немагнитного материала. Затем они извлекаются вместе с прилипшими частичками.

Эту операцию следует повторить несколько раз. Посмотреть качество работы можно с помощью мощной лампы и лупы. Собирается узел в обратном порядке. Старый клей лучше не удалять, так как это позволит точно установит диффузор. Все склейки можно выполнять обычным клеем «Момент». После установки диффузора нужно рукой проверить насколько хорошо перемещается звуковая катушка в зазоре магнита. Не должно быть никаких механически зацеплений. Катушка должна двигаться без усилий и шорохов. Восстановление и ремонт динамика автомобиля не требует особых знаний, поэтому ремонтировать динамики своими руками сможет каждый.

Как восстановить динамики

Восстановление динамика своими руками

во многом зависит от его конструкции и характера неисправности. При эксплуатации акустической системы в головках могут возникнуть следующие дефекты:

Электрический пробой катушки
Возникновение короткозамкнутых витков
Повреждение обмотки
Разрыв диффузора
Попадание грязи в зазор магнитной системы

Если звук в колонке отсутствует нужно проверить целостность обмотки звуковой катушки с помощью тестера. Сопротивление у звуковых катушек небольшое и тестером можно только убедиться, что обрыва нет. Наличие короткозамкнутых витков в катушке 4 или 8 Ом потребует специальных измерительных приборов. После снятия диффузора и центрирующей шайбы сгоревшую катушку видно сразу.

Если эмалевая изоляция провода сильно потемнела, это говорит о том, что в центре катушки могут быть короткозамкнутые витки и её придётся перематывать. Бывают случаи, когда от сильной вибрации звуковой катушки часть витков отклеивается и колечком спадает с катушки. В этом случае их можно аккуратно вернуть на место с помощью пинцета, а затем проклеить. Ремонт автомобильных динамиков своими руками связан не только с коаксиальными, но и с компонентными устройствами. Такие акустически системы состоят из трёх динамиков и кроссовера. Кроссовер или блок LC-фильтров осуществляет разделение звукового диапазона на три полосы частот, каждая из которой подаётся на свой динамик. Ремонт компонентного динамика не имеет существенных отличий от ремонта других моделей.

Восстановление динамика

Частым дефектом является разрыв диффузора. Ремонт порванного динамика своими руками заключается в его восстановлении. Бывают разные причины повреждения диффузора:

Износ из-за продолжительной работы
Механические повреждения
Отделение звуковой катушки

В результате износа диффузора или воздействия влаги на нём могут появиться разрывы. Это приводит к тому, что звук в акустических системах начинает искажаться. В этом случае ремонт акустического динамика возможен постановкой заплаты на повреждённое место. Несмотря на плотность диффузора для его реставрации нужно использовать мягкую бумагу типа газетной. Офисная бумага формата А4 для этой цели не подойдёт. Для проклейки заплаты используется эластичный клей. Это может быть ПВА или ему подобный. Клеем промазывается обратная сторона диффузора в месте разрыва. Затем небольшой прямоугольник мягкой бумаги промазывается клеем и накладывается на разрыв с обратной стороны. Бумагу нужно аккуратно приглаживать, используя круглый и гладкий предмет.

Если разрыв большой, то полоски бумаги наклеивают так, чтобы они перекрывали друг друга и заходили на неповреждённый сегмент диффузора. После выравнивания и разглаживания накладывается второй слой бумажных полосок. С внешней стороны место трещины промазывается клеем. Излишков клея быть не должно, поэтому диффузор протирается мягкой тряпкой. Готовая конструкция должна просыхать не менее суток. После полного высыхания проверяется качество заклеивания и свободное перемещение диффузора. Если место склейки получилось тоньше чем остальной материал, то процедуру проклейки нужно повторить. Разная толщина приведёт к тому, что в этом месте снова образуется надрыв. Последняя проверка качества заключается в подаче на динамик музыкального фрагмента с выхода усилителя. Лучше всего прослушать отрывок из симфонического произведения, так как там присутствует почти весь частотный диапазон. Ремонт динамиков автомобиля выполняется по аналогичной схеме.

Ремонт эстрадных динамиков своими руками

В аппаратуре для усиления звука, которая используется на концертных площадках, используются мощные широкополосные динамики. По своей конструкции они немного отличаются от обычных моделей. Поскольку они рассчитаны на мощность в десятки и сотни ватт, то имеют более плотный диффузор, закреплённый на упругой резиновой подвеске. Ремонт аудио динамиков включает в себя восстановление звуковой катушки и ремонт диффузора.

Ремонт динамика колонки

При ремонте НЧ динамиков своими руками нужно знать, как его разобрать, чтобы не повредить акустическую систему. Все работу нужно выполнять строго последовательно. Сначала удаляется пылезащитный колпачок. Поскольку он приклеен клеем на синтетической основе, то для его растворения применяется ацетон или другой органический растворитель. Нужно аккуратно увлажнять растворителем ободок колпачка до тех пор, пока его нельзя будет удалить.

Затем нужно отпаять провода, идущие от звуковой катушки на контактную панель. После этого обрабатывать ацетоном края защитного кольца и резиновой подвески. После некоторого времени диффузор отклеится. После этого осторожно подрезается центрирующая шайба и диффузор вместе со звуковой катушкой можно вынуть из магнитной системы.

Ремонт акустических динамиков

При ремонте акустических динамиков своими руками самым сложным процессом будет перемотка звуковой катушки. Это трудоёмкая и тонкая работа. После того как диффузор вместе с катушкой будет снят с корпуса, нужно аккуратно смотать сгоревший или порванный провод. Витки можно не считать, чтобы не сбиться. Достаточно измерить длину смотанного провода и замерить микрометром его диаметр, чтобы подобрать аналогичный кусок. Для намотки катушки нужно использовать оправку соответствующего диаметра, на которую надевается звуковая катушка. Так можно избежать сминания бумажного каркаса. Звуковая катушка наматывается строго виток к витку. Для фиксации лучше всего использовать клей БФ-2.

Поле полного высыхания катушки узел можно собирать. При наличии небольшого опыта ответ на вопрос можно ли восстановить динамики будет положительным.

Ремонт динамиков своими руками без разбора

У динамиков, которые встроены в акустические системы, могут случиться не только внутренние дефекты, но и внешние. Чаще всего это ослабление крепления динамиков к передней панели акустических систем. Это вызывает посторонние шумы в колонках и нарушение акустической картины. Особенно часто это происходит в звуковых системах автомобиля. Если разболталось крепление нужно снять фальш панель и подтянуть все соединения. Если пропал звук в колонках, это часто связано с обрывом проводов, идущих от усилителя к динамикам. Поэтому прежде чем вскрывать акустический модуль нужно проверить его работоспособность.

Как выполнить ремонт сабвуфера своими руками

Подготовленный сабвуфер

Как отремонтировать сабвуфер автомобильный, да и вообще сабвуфер, один из часто возникающих вопросов, из-за повсеместного их применения в аудио аппаратуре.
Варианта три, купить новый, отвезти в сервис на ремонт, либо ремонтировать самому. Чтобы самому делать ремонт сабвуферов, надо хотябы немного понимать в электронике, а так же уметь пользоваться паяльником и тестером.

Устройство и поиск проблемы

Сабвуфер 5, 1 состоит из колонки, динамика, и усилителя, а так же блока питания:

Акустическая колонка как правило выходит из строя только от механических повреждений
Выход из строя динамической головки обусловлен попаданием на ее катушку звуковой частоты с мощностью, на которую головка не рассчитана, либо постоянного напряжения, что вызывает перегорание катушки
При прослушивании динамика с усилением на максимальной мощности вы столкнетесь с проблемой износа (разрыва) диффузора динамической головки
При поломке динамика, он подлежит замене, так как перемотка катушки или ремонт диффузора сабвуфера — это тонкая кропотливая работа и выполнить её качественно, чтобы не испортилось звучание очень трудно

Сначала надо выяснить, какой из элементов сабвуфера дал сбой:

Частой причиной поломки блока питания становится нарушенный теплообмен
От огромного количества пыли, которое скапливается постепенно внутри блока, случается перегрев деталей, от него они и выходят из строя
Тестером проверяем имеется ли напряжение на выходе из блока питания, если напряжение отсутствует, тогда можно быть уверенным, что причина кроется именно в нем
При осмотре деталей блока питания, вы можете обнаружить вздутые конденсаторы, либо почерневшую обмотку трансформатора
При помощи паяльника отпаивайте испорченные детали, заменяете их новыми, приобретенными в магазине
Перегоревший трансформатор можно будет перемотать своими руками, если у вас уже есть опыт в подобном деле, если опыта нет, лучше не браться, или потренироваться на том, чего будет не жалко
Если на выходе из блока питания присутствует напряжение, и оно не отклоняется от заданной нормы, тогда можно переходить к усилителю низких частот
Плата с усилителем — место где, как правило много транзисторов и микросхем Тестером осторожно прикасаетесь к выходам микросхем, измеряете напряжение
Когда при нормальном питающем напряжении они холодные, наверняка ток в них отсутствует, он должен их подогревать
Если микросхемы наоборот горячие (они обычно чуть теплые при нормальной работе), это является признаком неисправности
По такой же аналогии проверяем все конденсаторы, раздутость, горячая поверхность — симптомы их нестабильной работы
Диффузор можно заклеить с обратной полоской скотча, (лучше тонкого картона) края при этом края наклеиваемого материала нужно хорошенько промазать резиновым клеем, что бы клей у вас выступал на поверхности диффузора, ремонт подвеса сабвуфера(см. Как заклеить сабвуфер, чтобы не покупать новый) на этом завершен
Сутки просушиваете, затем проверяете работу на малой и средней мощности, если звучание плохое, проще заменить весь динамик, чем возиться с заменой диффузора
Замена — это длительный, трудоемкий процесс не дающий никаких гарантий качественного звучания, плюс – одно неосторожное движение, и новому диффузору тоже хана, порвете

Переходим к ремонту

Если вы твердо решили, что перемотка динамика сабвуфера для вас не проблема, тогда, подготовьте следующие материалы и инструменты:

Шеллак (либо эпоксидку) для промазывания обмотки сабвуфера
Растворитель
Клей резиновый
Отвертку
Паяльник
Микрометр
Шуруповерт

Разборка

Не все так просто, как кажется, самостоятельный ремонт авто сабвуфера, работа кропотливая:

Сначала нам необходимо аккуратно разобрать и снять головку сабвуфера, действовать следует не спеша, резкие движения руками недопустимы, иначе можете повредить гильзу катушки
Кроме того, нужно соблюдать чистоту в процессе работы, чтобы не попала пыль в магнитную систему, и уж тем более стружка металлическая
Иначе, потратив много сил и времени, вместо работающего сабвуфера мы получим груду звенящего хлама
Когда добрались до самой гильзы, следует аккуратно размотать старый провод, при этом подсчитать количество витков и в слое и общее количество в катушке
Тут чем точнее посчитаете, тем качественнее в итоге получается качество ремонта
Затем нужно обязательно измерить диаметр провода
Микрометр и нужен для этой цели
Можно, разумеется, замерить штангенциркулем, но точность измерения ниже, если подобных инструментов нет, можете схитрить
На отвертку либо гвоздь наматываете проволочку, очень плотно, чтобы виток к витку, и так 10 – 30витков, замеряете длину намотки при помощи линейки
Затем надо разделить эту длину на количество намотанных витков, и вы получите примерный диаметр нужного провода (погрешность линейки большая)

Подготавливаем к перемотке

Теперь необходимо подготовить диффузор сабвуфера к перемотке:

При помощи оправки, подходящей по диаметру, закрепляете его гильзу в шуруповерте
Нужно очень точно подогнать оправку и гильзу, чтоб не деформировать в процессе её перемотки
Намазываем эпоксидкой либо лаком поверхность гильзы
Затем нужно будет очистить проволоку нужного нам диаметра
Проволочку пропускаем через тряпочку, пропитанную растворителем
После этого смазываем эпоксидкой, либо шеллаком
Разумеется, после этого, инструкция предписывает, что покрытие должно просохнуть

Перемотка

Проволока и гильза у нас готовы, переходим к перемотке:

Сразу припаиваем начало новой обмотки ко второму, если идти по ходу намотки проволоки, выводу (таким образом исключаем лишнее пересечение проводов, это положительно сказывается на сроке службы отремонтированного динамика) и начинаем наматывать, фото ниже
Важно при этом фиксировать натяг и считать витки не забывать, ведь чем точнее мы намотаем, тем будут ближе к заводским характеристики динамика
После каждого слоя лучше проходить обмотку лаком, после укладки обмотки, припаиваете второй контакт, отрезаете проволоку
Промазываете всю катушку ещё раз лаком

Первый слой нашей обмотки, надетой на шуруповерт

После завершения намотки катушки, нужно будет оставить её на сутки для полной просушки
А если вы использовали шеллак, тогда катушку необходимо нагреть до 80-120 градусов (например в духовке)
Шеллак в ином случае не застынет
Вот главное неудобство при применения шеллака
Зато когда он высыхает, остается некоторая доля эластичности, что полностью исключает повреждение обмотки от усыхания пропитки либо при её термическом расширении
После просушки остается присоединить диффузор к динамику, и
ремонт автомобильных сабвуферов считать выполненным успешно, если все работает

Собираем все в кучу

Чтобы катушка не терлась об магнитную систему, нам необходимо выставить равномерный круговой зазор:

Для этой цели подойдет бумага, нарезанная полосками
Вставляем ее по кругу (где это возможно) между корпусом и катушкой, тем самым получаем равномерный зазор
Проверяем на отсутствие заеданий и зацеплений, перемещая рукой диффузор аккуратно вниз и вверх

Вставляем бумажки между катушкой и корпусом

Затем проклеиваем подвеску нашего динамика и аккуратненько вставляем на место
Даем деталям время подсохнуть
Потом можно вытаскивать центровочные бумажки
Еще раз нужно проверить на заедание
Когда все в полном порядке, кладем слой клея
Высушим и ставим готовый сабвуфер в машину, на проверку
Не забываем при этом снизить громкость вполовину
Перемотка катушки сабвуфера завершена

Теперь немного об электронной начинке

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

Сабвуфер без корпуса

На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
Чтобы разгрузить эти диоды параллельно им установлено еще два диода
Каждая из микросхем DD2 и DD3 питается только от своих диодов
Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
Современные усилители состоят из единственной микросхемы
На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
Вот список основных радиодеталей, которые выходят из строя чаще всего
Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Ремонт динамика 75ГДН. Радиотехника Своими руками.

Вот начитался я интернете статей кучу про сабвуфер на 75ГДН, и мне тоже естественно захотелось такой сделать. Начал я с поиска такого же динамика, ведь в наше время еготрудно достать, хотя их делают в Риге (там рижский вариант даже лучше, черный такой), но я живу в Даугавпилсе и ехать в Ригу за динамиком это глупо, потратить на дорогу почти столько, сколько стоит сам динамик!

Подал в интернете объявление, что типо покупаю динамик 75ГДН-1-8 за 14 лат, мне позвонил мужик и сказал что продает бракованный динамик за 2 лата, я сразу отказался конечно, зачем мне нужен бракованный динамик (там, говорил он, катушку надо перемотать) .

Но хорошенько пораздумав, я сам ему перезвонил и купил у него этот динамик за 2 лата, ведь там магнита и диффузора на 6 лат!

Динамик был мятый (пылезащитный колпак), и окружность диффузора была залита силиконом (продавец говорил что от этого динамик меньше двигается и от этого больше вибрирует, но как такое может быть ваще! Я не поверил и вынул силикон оттуда.

Вот как «Головка» выглядела до ремонта: (хотя какой там ремонт)

При нажатии на диффузор были слышны посторонние звуки, будто катушка трется об магнит (керн), ужас!

Посмотрев на раненого динамика, я решил его вылечить, вот что для этого мне понадобилось:

Растворитель 646, клей момент (только не супер-момент, ато быстро засохнет и я пакоцаю динамик), и шприц

Внимание! Дышать растворителем и клеем момент вредно для здоровья, так что если у вас имеется противогаз и вентилятор, обязательно использйте его по назначению!

Первым делом я налил в шприц растворителя и начал отклеивать пылезащитную крышку, растворитель нужно наливать в небольшом количестве, но так чтоб картон темнел на расстоянии 5мм с двух сторон от шприца. Во как:Налил, подождал 15 минут, потом опять налил подождал 7 минут, и потом налил и сразу стал снимать колпак. Сначала поддел шприцом, а потом отверткой, когда становилось трудно снимать обратно лил 646-ого и снимал опять! Если у вас с трудом снимается, не рвите динамик, лучше налейте растворителя и подождите немного. Снимал я так:Силикон я снял пока впитывался растворитель
Когда снял колпак вот что вышло:

Сразу выровнял колпак и начал отделять резину от железного диффузодержателя, это наверху где динамик растягивается, оторвал я просто- отверткой!

И потом еще примерно с таким-же интервалом времени как и с колпаком, лил растворитель на центрирующую ткань по кругу.

Когда все снял, вот что получилось:

Я уже думал что сейчас буду катушку перематывать, но когда я ее увидел в глазах потемнело:

Я ее реально испугался, я ведь ее не смогу перемотать, для этого нужно специальная намоточная установка, а у меня таковой нету, и после намотки нужно катушку в жидкости держать 10 минут, короче я туда даже не лез.

Но продавец сказал что надо перемотать катушку, потомучто он плохо играет, но я незнаю как плохо, я подключал и у меня все нормально играло от 20 ватного (пока) усилителя, пол дребезжал ажно! Может это у них там что-то с усилителем было, или просто я без коробки и на небольшой мощности слушал.

Ну что делать, не мотать так не мотать, начал собирать все обратно, тут возникла проблема — «А каким раком его ровно поставить, чтоб катушка не терлась об керн,а?». Думал я и придумал- нужно плотной бумаги засунуть между катушкой и керном изнутри, но в результате я поставил криво его, это я узнал когда склеил все моментом и пошевелил диффузор вверх-вниз ! Тогда я отлепил все и придумал новый способ- засунуть туда магнитопровод от Ш — образного трансформатора (только палочки), это выглядит так:

Эти четыре дырочки на картинке, это сделано на заводе для охлаждения катушки (ну представте себе — 75 Вт).

Первые четыре палки нужно поставить на одинаковом расстоянии друг от друга засунув их далеко, а остальные четыре суйте не до конца, ото катушка- «хрясь»

Палочки от трансформаторного магнитопровода — ширина 8мм, высота 44мм, толщина 0,3мм

Когда установил фиксирующие палки, центрирующая ткань сама стала ровно, а вот резину я оттянул к верху и уложил обратно строго вертикально!

Резину я клеил небольшим количеством клея, открывал кусок и клеил по него. А центрирующую ткань я натянул со всех сторон наружу (ну ка-бы дальше от катушки) и клеил также как и резину.

При установке диффузора, место где припаянны провода с контактной панелью, нужно ориентировать туда, где оно было, одно из вентиляционных отверстий (которое ближе к проводам) нужно сместить с меткой на держателе, ну там увидите!

Когда наложил клей, плотно прижал склеиваемый материал и поставил на 24 часа сохнуть. Где то через 20 минут после накладывания клея он сильно приклеивается и можно выбрать фиксирующие палки, не будем мучать катушку! Когда фиксирования больше не было, я стал двигать диффузор верх-вниз строго вертикально чтоб проверить не трется-ли катушка об керн, не терлась! Далее я оставил динамик клеиться в перевернутом состоянии под грузом:

Через 5 часов склеивания я приклеил пылезащитный колпачок, мазал моментом сам колпак по окружности, и не большим слоем, чтоб клей не вылез. Вот окончательный результат проделанной мною работы:

Как починить динамик своими руками. Ремонт и восстановление старых колонок. Как заменить гибкие выводы динамика

З ахрипели динамики? Не спешите их выбрасывать, избавиться от хрипа динамиков можно и не так уж сложно. Хрип динамиков, довольно распространенное явление, чаще всего встречается в широкополосной акустике, по вине пыли и всевозможного мусора, попавшего между сердечником и катушкой, что при передвижении диффузора динамика, вызывает неприятный звук в виде хрипа динамика. Ремонт динамиков, заключается в разборе динамика и удаления источника вызывающего неприятный звук.

Ремонту подвергся, захрипевший, четырех полосный коаксиальный динамик фирмы Pioneer. Основной инструмент для разборки динамика, обычная, плоская отвертка и паяльник.

Первым делом, снял модуль пищалок. В данной модели, модуль пищалок крепился длинным болтом, который скрывался под наклейкой магнита. На других моделях, пищалки могут быть просто приклеены, в таком случае, их нужно сорвать, но перед этим, по возможности отпаять провода, идущие к пищалкам.

На нижнем фото, если внимательно присмотреться, видно мусор, между металлическим сердечником и звуковой обмоткой.

После того как модуль пищалок был откручен и отпаяны от него провода, вооружившись отверткой, поддел пластмассовую накладку, которая прижимает резиновый подвес диффузора и аккуратно, не спеша была отклеена.

Тем же самым инструментом, отклеил подвес диффузора. Отверткой, достаточно немного поддеть, затем можно отклеивать руками.

Отпаял проводки, чтобы приступить к отклеиванию центрирующей шайбы.

Отклеивание центрирующей шайбы, немного сложнее, отклеенных ранее частей, здесь нельзя торопиться, легко повредить шайбу.

Ну вот, динамик разобран.

Внутри динамика, было достаточно много мусора, не удивительно, что он постоянно хрипел.

На звуковой катушке динамика, видны царапины, доказывающие присутствие посторонних предметов, повреждена изоляция обмотки. Защитный слой обмотки, желательно восстановить, для этого можно вскрыть лаком или эпоксидной смолой поверх царапин, не большим слоем.

Чистим, моем, пылесосим все части динамика.

Ну а теперь самое сложное, с чем предстояло столкнуться при ремонте динамиков, это удаление металлических частиц, примагниченных к сердечнику. Справиться пылесосу с ними не под силу. На помощь пришел скотч, с помощью вот таких вот не хитрых действий, было удалено все, что было лишнее в динамике.

Затем нужно было приклеить все на свои места. Склеивал динамик, обычным, универсальным клеем Момент.

Старые следы клея, я не удалял, так как по ним, легко ориентироваться при склеивании динамика, что позволяет правильно и без перекосов склеить его. Но вcе равно, нужно проверить, не цепляет ли обмотка сердечник, при движении диффузора.

Если все прошло удачно, при движении диффузора нет постороннего шума, доклеиваем, припаиваем, собираем динамик.

Отремонтированный динамик, на фото справа. Ремонт динамика прошел успешно, все работает и не хрипит.

В разборке динамика, абсолютно нет, не чего сложного, все это просто и легко, главное не спешить. На ремонт одного динамика у меня ушло около часа.

Современное состояние рынка с ценами на громкоговорители делает ремонт динамиков фактически ненужным, но если в приобретении нового динамика взамен испорченного или поврежденного возникают затруднения, то имеет смысл попробовать восстановить испорченный громкоговоритель своими руками. Ко мне попало несколько акустических систем коаксиального типа с различных автомобилей. К сожалению 2/3 динамиков при воспроизведении выдают искаженный сигнал, а остальные просто не работают. Ниже будет изложен материал только по восстановлению «замусоренных» автомобильных динамиков коаксиального типа для использования в дальнейшем при конструировании или установке в многополосные стационарные акустические системы. До начала работ проведем диагностику состояния динамика.

Диагностика состояния динамика

1. Проверка на «замусоренность». Динамики коаксиального типа не защищены полностью от попадания в магнитный зазор посторонних предметов, особенно это опасно для старых автомобилей подернутых ржавчиной или автомобилей прошедших кузовной ремонт. Проверка проста – аккуратно пальцами двигаем диффузор внутрь магнитной системы, если при этом отчетливо слышны посторонние звуки: шорохи, трески, скрежет, то это означает, что в магнитный зазор возможно попал металлический мусор.

2. Берем тестер и в режиме омметра проверяем сопротивление катушки. Если сопротивление есть, то это наш случай. Если сопротивления нет, то имеет смысл проверить на обрыв толстые гибкие медные проводники от клемм динамика до диффузора. Если обрыва нет, то скорей всего обрыв в катушке динамика и этот случай самостоятельного ремонта в данной статье не рассматривается. Инструкция проведения самостоятельного ремонта приведена ниже.

Разбираем и очищаем динамическую головку своими руками

1. Отпаиваем гибкие выводы катушки от контактных лепестков подключения динамика и контактных лепестков коаксиального динамика.

2. Удаляем коаксиальные динамики. Ремонт акустической системы производителем не предусмотрен и коаксиальные динамики установлены намертво . Колонну с укрепленными высокочастотными динамиками удалял высверливанием алюминиевой заклёпки. Работаем аккуратно, главное ничего не порвать или повредить.

3. На форумах по ремонту динамиков приведены способы демонтажа диффузора и центрирующей шайбы. Пошел и я по этому пути. Работы проводим на открытом воздухе при отсутствии источников открытого огня

ВОССТАНОВЛЕНИЕ ТКАНЕВЫХ ПОДВЕСОВ АКУСТИКИ | Hiendmusic.ru

Для систем, построенным по принципам ФИЛОСОФИИ HIENDMUSIC, я рекомендую винтажную акустику Золотой Эры hi-fi, но всегда предупреждаю, что лучшие модели колонок, как правило, нуждаются в серьезной восстановительной работе. Десять лет назад еще можно было услышать хорошее звучание от винтажных колонок в состоянии «как есть», но процессы деградации определенных технических узлов – главным образом, подвесов – нарастают лавинообразно, и сегодня почти невозможно найти колонки Diatone или Technics, которые могли бы хорошо звучать без реставрационного вмешательства. (прим. у колонок Technics резиновые подвесы — в названии статьи осталось упоминание тканевых, тк на момент новой редакции статьи ссылка проиндексирована)

Кроме того, неспадающий спрос на винтажную акустику с каждым днем уменьшает на рынке количество сохранных экземпляров, и желающим приобрести топовые и предтоповые модели колонок все чаще приходится довольствоваться экземплярами в таком состоянии, как на фото ниже.

Можно ли восстановить подобную акустику? Начнем с Diatone, раз уж фото этих колонок было выложено первым. Hiendmusic рекомендует приобретать акустику Diatone не ниже 2000 серии:

Diatone DS 5000 и Diatone V5000 могут стать основой системы самого высокого уровня;

Diatone DS 3000 – прекрасный вариант топового сетапа для небольших помещений;

Diatone DS 2000 – отличные колонки для недорогого сетапа.

Все «Диатоны» отличаются сочным драйвовым звуком, который иногда может показаться чересчур ярким и резким, что скорее объясняется сочетанием цифровых источников с транзисторным усилением, чем особенностью колонок, созданных в эру аналога.

Внутренние фильтры «диатонов» надежно собраны из качественных элементов и по сей день работают отлично – с ними проблем нет, а если возникнут, то заменить «уставшие» детали несложно – можно этого не бояться. Твитеры и купольные среднечастотники имеют мембраны из титана и титан-бора. Это хрупкий материал, и разбитые ВЧ и СЧ динамиков – частый результат неаккуратной транспортировки колонок. В этом случае купола приходится менять на «донорские», но это форс-мажорная авария, и, если купола целы – делать с динамиками ничего не нужно. Разве что аккуратно почистить мембраны.

Единственный элемент акустики Diatone, который требует обязательного вмешательства – тканевые подвесы басовых и мидбасовых динамиков. Они покрыты с внутренней стороны специальной смолой, которая на всех, без исключения, колонках высыхает до состояния янтаря. Подвесы с такой смолой, вместо нормального эластично-упругого состояния, становятся жесткими, и колонки звучат неправильно.

Гулкий коробчатый бас или полное отсутствие баса, резкая крикливая середина – обычный результат использования Diatone с жесткими подвесами. На фото ниже вы видите засохшую смолу на внутренней стороне подвеса мидбасового динамика Diatone DS 5000. Обратите внимание: под действием гравитации смола постепенно стекала с верхней части подвеса к нижней, в результате чего внизу образовалась толстая прочная корка. Из-за этого диффузор не только лишен требуемой подвижности, но и работает с перекосом.

Распространенный способ размягчения жестких подвесов – покрытие их специальной жидкостью, которая растворяет смолу. Эта жидкость продается в Японии, и в сети можно легко найти несколько предложений. Проблема в том, что размягчение подвесов таким способом помогает на короткий срок – от трех месяцев до полугода. Потом процесс нужно повторять заново, и через некоторое количество циклов смола на подвесе окончательно деградирует, лишая колонки правильного звучания навсегда, или, вернее, до глубокого реставрационного вмешательства.

Еще одна проблема, связанная с японской жидкостью — глупые ролики на ю-тубе, где владельцы Diatone демонстрируют, какой мягкий у них получился подвес. Из-за этих роликов многие считают, что подвесы нужно размягчать до предела, превращают их в сопли, и опять же, лишают колонки возможности звучать правильно до полной их реставрации.

Предлагая заказчикам hiendmusic акустику Diatone, я сразу провожу полное восстановление подвесов по рецепту, который методом проб и ошибок разрабатывал в течение трех месяцев. На фото часть экспериментальных смесей, которые были забракованы в результате десятков опытов.

В конце концов, удалось подобрать правильную рецептуру и теперь, после моей обработки, динамики Диатонов звучат идеально, а полученный результат остается на много лет. Сразу должен предупредить, что секрет обработки я не раскрываю.

Кроме восстановления подвесов акустика Diatone часто нуждается в косметическом ремонте корпусов и покраске золоченых ободков динамиков – они почти всегда покрыты некрасивой коррозией.

В результате реставрации акустика приобретает коллекционный вид и отлично звучит. На фото ниже запечатлена та самая пара, фотографии которой были в начале статьи. Сейчас она великолепно играет в системе одного из моих заказчиков.

Другая модель акустики, которая в обязательном порядке требует восстановления, причем более серьезного, чем Diatone – это Technics SB 8000. Это прекрасная фазолинейная акустика с бумажными диффузорами, способная воспроизводить не слишком тяжелую (до хард-рока включительно) музыку с натуральностью живой клубной сцены. Каково было мое удивление, когда несколько клиентов, которым я рекомендовал послушать эти колонки в различных точках продаж, вернулись разочарованными. «Резкий, отвратительный звук, невозможно слушать», — был единодушный вердикт.

Ситуация прояснилась, когда одни такие «техниксы» оказались в моей мастерской. Второй сверху динамик этих колонок – бумажный mid-high, отвечающий за частоты 1100-4000Hz должен иметь с внутренней стороны специальный поролоновый демпфер. На всех, без исключения, колонках этих моделей такой демпфер высох и рассыпался от времени, в результате чего диффузор работает не в том режиме, в котором должен.

Кроме того, бумажные диффузоры, на которые в течение долгих лет оседала влага, копоть и жир, потеряли требуемую жесткость и стали мягче, чем нужно. То же самое касается тонких резиновых подвесов. Все эти факторы, складываясь друг с другом, превращают Technics SB 8000 в «расстроенный рояль», и неудивительно, что звучание этих колонок даже в лучшем косметическом состоянии многих разочаровывает. Чтобы вернуть им звук, а не только внешнюю свежесть, требуется серьезная работа с динамиками.

Специальным составом возвращается упругость дряблым резиновым подвесам.

Очищаются и с обеих сторон покрываются двумя специальными составами бумажные диффузоры.

Рассохшийся демпфер заменяется новым поролоновым кольцом со специальной пропиткой.

После проведения всех работ Technics SB 8000 звучат совершенно иначе. Некоторые спрашивают, как я могу быть уверен, что это именно тот звук, который был сорок лет назад? Мне не нужно уверенности в том, что это «тот» звук – достаточно просто абсолютно натурального звучания. С аналоговым источником эти колонки после реставрации играют так, что чувствуешь себя на живом концерте в первом ряду хорошего музыкального клуба. Что еще нужно? Послушать небольшой фрагмент можно на этом ВИДЕО — рекомендую подключить наушники.

Еще несколько слов нужно сказать об усилении для перечисленной акустики. Лучше всего работает лампово-транзисторный биампинг, когда верхняя секция акустики работает от лампового двухтактного интегральника, а нижняя — от интегральника на транзисторах.

При этом штатную возможность подключения двух усилителей имеет только Diatone DS 5000. Биампинговые сетапы с Diatone DS 3000 и Technics SB 8000 требуют установки дополнительных терминалов и включения в систему активного кроссовера или предусилителя со встроенным активным кроссовером. Такой апгрейд позволяет выжать из акустики максимум и получить систему с выдающимся звучанием.

Описания таких сетапов можно найти на этой странице.

Заказать предусилитель со встроенным кроссовером для своей биампинговой системы вы можете, написав по адресу [email protected] Предварительно рекомендую проконсультоваться.

Как отремонтировать ваш Young Living или диффузор doTerra — шаг за шагом

Гостевая публикация Даниэль Андерсен

Прежде чем мы начнем, я должен сказать, что это спонсируемый пост. Я благодарю Эмму из компании Essential Oil Haven за сотрудничество с нами и за то, что они поделились с нами нашими простыми запасными частями , сделанными своими руками, которые позволят вашим диффузорам Young Living и doTerra работать как новый . Кроме того, поскольку я являюсь соучредителем DiffuserDoc, вы оцените мой энтузиазм по поводу наших продуктов и мою любовь к гениальному уму, стоящему за нашими запчастями и услугами.

Наша история

Более десяти лет назад я купил диффузор Young Living с маслами. Меня зацепило. Мне нравился запах масел в моем доме, и я хорошо осознавал их пользу для здоровья. Я хорошо использовал свой диффузор, пока однажды не стал замечать очень мало тумана. Я продолжал использовать его, но примерно через неделю он просто не запотевал должным образом, и мне пришлось принять решение… выбросить его?… Или попытаться исправить ?.

Этот пост содержит партнерские ссылки, что означает, что если вы совершите покупку по этим ссылкам, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.Прочтите мою полную политику раскрытия информации здесь.

Пытаюсь исправить….

Ремонт был моим идеальным решением. Посмотрим правде в глаза, диффузоры недешевы и, что самое главное, не перерабатываются, поэтому последнее, чего я хочу, — это чтобы они сидели на свалке. К счастью, мой муж любит разбирать вещи на части и понимает, как все работает. Он знал, что ультразвуковой диск более чем вероятно является этой проблемой, и начал изучать, как работают диффузоры. Он исследовал его функциональность и еще немного изучил.Думаю, прошел год, и однажды он удивил меня рабочим диффузором! После этого мы были шокированы тем, как много людей, которых мы знали, имели проблемы с их диффузорами. Слух распространился, и следующее, что мы узнали, он починил бесчисленные диффузоры. Именно тогда мы поняли, что должны поделиться этим открытием с нашими друзьями, любящими диффузоры!

Почему требуется замена ультразвукового диска?

Мне нравится сравнивать диск с лампочкой. У них есть срок службы, и их просто нужно заменить.Ультразвуковой диск отвечает за вибрацию с определенной частотой, которая, в свою очередь, создает пар. Со временем и из-за износа маслами и частицами воды они в конечном итоге начинают выходить из строя. Все диффузоры, независимо от марки, со временем потребуют обслуживания. Посетите DiffuserDoc.com, чтобы узнать о деталях диффузоров Young Living и doTerra. Ремонт выполняется быстро и легко, а наши обучающие видеоролики на Youtube проведут вас через весь процесс.

Есть три простых индикатора, которые указывают на необходимость замены ультразвукового диска.

При выходе из строя ультразвукового диска можно столкнуться с тремя типичными проблемами. Один из индикаторов — во время распыления вы начинаете ощущать слабый выход тумана или неудачный день, когда ваш диффузор не включается. Мигающий индикатор также является четким индикатором того, что вам нужно заменить диск. Иногда это твой поклонник. Вы узнаете об этом по громкому шуму, который он производит, иначе ваш вентилятор просто не будет работать.

Определение простого

Вы будете удивлены, насколько легко починить диффузор с помощью наших ремонтных комплектов и деталей .Мы предоставляем вам обучающие видеоролики на Youtube, которые помогут вам завершить ремонт. Эти видео подробно расскажут вам о каждом шаге, а наша служба поддержки всегда на расстоянии одного электронного письма.

Чтобы заменить диск или вентилятор, необходимо выполнить несколько основных действий.

Каждая модель диффузора имеет свой уникальный диск и вентилятор. Но чтобы дать вам краткое представление о том, как отремонтировать диск или вентилятор, вот простое описание. Вы можете посмотреть наши обучающие видео на Youtube. Они подробны и помогут вам шаг за шагом.

Удалите винты, чтобы получить доступ к ультразвуковому диску или вентилятору.
Отсоедините разъемы, как показано ниже.
Замените вентилятор или диск новой запчастью
Соберите основание и детали
Залейте водой и снова распылите!

Проверьте нас на DiffuserDoc.com! Мы рады помочь вам отремонтировать ваш диффузор. Мы также публикуем наши новые продукты и акции на Facebook, поэтому обязательно подпишитесь на нас!

Как отремонтировать диффузор для дома Young Living

Почините диффузор за 5 минут!

Лучшая цена с диффузором — Отличные предложения от мировых продавцов диффузорных динамиков

Отличные новости !!! Вы попали в нужное место для диффузора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот динамик с верхним диффузором вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели диффузор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диффузоре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести динамик с диффузором по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

16 идей и бесплатных планов для панели диффузора звука своими руками

Многие из моих друзей тратят большие деньги на звукоизоляцию, тогда как диффузор звука своими руками был бы лучше. Они настолько заняты поглощением звука, эха и улавливанием базового шума в своих играх, медиа-комнатах и в других местах, что часто делают это хуже.Хотя приглушить некоторый звук можно, но он делает гармоники бесплодными или отключенными. Они забывают о распространении звука.

Вы можете потратить сотни долларов на диффузоры или сделать диффузоры для звука своими руками за гораздо меньшие деньги. Я собрал этот список из 16 панелей диффузоров звука, сделанных своими руками, вместе с бесплатными планами, чтобы помочь вам и некоторым друзьям.

Что такое звуковой диффузор?

Диффузор в комнате звучит так же, как природа на открытом воздухе. Наши уши улавливают звуковые волны, которые отражаются от множества поверхностей, таких как деревья, скалы и даже здания.Мы можем слышать певчих птиц на расстоянии 100 ярдов и более, даже не видя их, но, несмотря на отскок и реверберацию, мы часто можем определить вид, направление и расстояние.

Различная высота поверхности диффузора спроектирована таким образом, чтобы звуковая волна с любого направления ударялась и равномерно отклонялась во многих направлениях. Он обеспечивает более естественное смягчение и прекращение реверберации звука, поэтому в комнате не будет ощущаться лишенная звуковой жизни. Диффузор также помогает с накоплением стоячей волны и гребенчатой фильтрацией и может быть разработан для обработки любого частотного спектра от очень низкого до высокого диапазона.

Чтобы оживить звук в комнате, диффузор поглощает звук, но обрабатывает эхо и рассеивает резонанс по комнате, оживляя его, как это делает природа. Комната не кажется мертвой или пустой. Даже небольшая комната может казаться большой. Их можно установить на стенах напротив динамиков и даже на потолке. Диффузоры — отличное дополнение к любой комнате для улучшения звука и контроля резонанса.

Как работает диффузор звука

Диффузор разработан на основе математической формулы, включающей простые числа.Вместо того чтобы создавать путаницу по поводу диффузии, поймите, что диффузор рассеивает звуковые волны под углом 180 градусов. В нем используются колодцы или башни разной глубины, высоты, ширины и расстояния, рассчитанные для создания равномерного рассеяния звуковой волны.

Глубина или высота колодца или башни определяется правилом четверти длины волны, а ширина равна половине длины волны. Контролируя два измерения по горизонтали и вертикали, можно контролировать и предсказуемо распространять длины волн от низкого до высокого диапазона.Это повлияет на синхронизацию, направление и интенсивность звуковых волн, что сделает прослушивание более приятным.

Если колодцы или башни неправильно рассчитаны и построены, они не будут рассеивать волны равномерно, что вызовет дискомфорт при прослушивании. Ориентация рисунка лунок также важна для диффузии. Если колодцы ориентированы горизонтально, происходит вертикальное распространение звука, тогда как вертикальная ориентация создает горизонтальное распространение.Скомбинированные и правильно расположенные, они создают лучшие гармоники и увеличивают звучание комнаты.

Типы акустических диффузоров

Существуют два основных типа акустических диффузоров: горизонтальные и квадратные. Они полагаются на аналогичные математические принципы для рассеивания звука. Один использует колодцы или желоба; в другом используются башни разной высоты. По сути, они противоположны друг другу. Диффузоры Skyline занимают больше места и тяжелее диффузоров QDR.

Skyline Diffuser

Skyline диффузоры используют сплошные квадратные блоки расчетной длины, расположенные в заданном порядке для равномерного рассеивания звуковых волн.Узор блоков делает его похожим на городской пейзаж.

Квадратичный диффузор остатков (QRD) Диффузоры

Квадратичный диффузор использует лунки или впадины рассчитанной глубины и ширины, также в заданном шаблоне, чтобы предсказуемо контролировать распространение звуковых волн в равномерном шаблоне.

# 1 Звуковой диффузор DIY / Wall Art

Изготовленный из выдержанного лома 2 × 4, этот диффузор не только снижает реверберацию, но и выглядит как произведение искусства, что и есть! Обрежьте 2×4, чтобы не было скошенных углов.Разрежьте на кусочки длиной 1-1 / 2 дюйма в квадрате. Разрежьте отрезки на равное количество частей по 2, 4 и 6 дюймов. Отшлифуйте каждую деталь гладко, включая концы; не забывайте оставлять каждый край квадратным!

Соберите детали на твердой (и прочной) плоской поверхности. Выложите каждую строку случайным образом, используя одинаковое количество блоков по высоте в каждой строке. Используйте хороший строительный клей, который не оставляет зазоров между блоками. Одна сторона будет выглядеть как линия горизонта, другая — как мясной квартал. Не использовал вспомогательную доску из-за опасений, что сезонное расширение приведет к разделению секций.Отрежьте французские шипы сзади, чтобы обеспечить большую поддержку тяжелому произведению искусства.

Build this Skyline Sound Diffuser
# 2 Quadratic Diffuser Build

Это квадратичный диффузор N13 + 4 на основе простого числа 13. Он имеет 13 лунок (+) 4 различной глубины. +4 также рассеивает более низкие частоты, чем +1,2 или 3. +4 улучшает характеристики диффузии N13 на 33% и уменьшает глубину скважин, что упрощает строительство.
Сборка используется пенополистирол для интервала и поддержать древесину, образующую лунки вместо покровителя доску.Это сделало диффузор легче, но потребовался альтернативный метод его крепления к стене и потребовалось гораздо больше клея. Для формирования колодцев и стен использовался слой толщиной 3 мм. Все стенки были обрезаны до одного и того же размера 6 дюймов, а части для дна скважин были вырезаны шириной 1-1 / 2 дюйма. Измерение и точность усложняют сборку.
Создайте этот диффузор
# 3 DIY Skyline Diffuser

Skyline диффузор 20 дюймов x 20 дюймов, сделанный с четырьмя разными длинами 2 × 2 на подложке, созданной с использованием минимальных инструментов и ограниченных навыков.Скошенный край был сохранен, оставляя зазоры на стыке углов. Дизайн и шаблон были созданы с помощью онлайн-инструмента, который рассчитал длину каждой детали, количество необходимых длин, а также шаблон для их сборки.
Самая глубокая лунка была 6 дюймов, а самая мелкая 0 дюймов. Чем уже ширина отдельных частей, тем с большей частотой они будут обрабатываться. Чем глубже колодец, тем ниже он будет рассеиваться на низких частотах. Это недорогое решение для распространения звука, но все же его сложно повесить.
Построить этот диффузор
# 4 Как собрать акустический диффузор своими руками

Построить несколько горизонтальных диффузоров, которые можно разместить на стене напротив того места, где в студии генерируется звук, для рассеивания и улучшения звука. Он использует онлайн-программу диффузора для определения ширины, длины, расстояния и рисунка. Максимальная длина составляет 20 см, что позволяет рассеивать от 860 Гц до 5055 Гц, а общие размеры составляют 40 см на 40 см. Программа также определяет общую длину и количество каждого необходимого размера.
Изготовить диффузор намного дешевле, чем его купить. Концепция проста, проста в сборке, но требует больших затрат труда и времени. План состоял в том, чтобы собрать три набора на одной вспомогательной плате и сделать две полные доски. Это много разрезов, шлифовки и приклеивания. Это также один тяжелый готовый продукт!
# 5 Как построить акустический диффузор

Создает три горизонтальных диффузора для задней стены студии, чтобы оживить звук и сделать его менее стерильным.Диффузоры равномерно рассеивают звуковые волны по фиксированной схеме, предотвращая отскок и реверберацию. Обсуждается использование бесплатной программы-калькулятора акустического диффузора, которая определяет размер и размеры, а также максимумы и минимумы, которые диффузор будет регулировать.
Изготовление диффузора Skyline очень трудоемкое и даже утомительное вырезание и шлифование всех деталей. Рекомендует рисования и нумерацию сетки на покровитель доске, чтобы облегчить монтаж. Также рекомендуется использовать более толстый и жесткий кусок фанеры в качестве основы.На подложку приклеивается только основание блока, а не стороны друг к другу. Затем они три бок о бок на опорной полке вместо того, чтобы вешать их.
# 6 Как сделать деревянный звуковой диффузор

На сайте рассматривается создание нескольких горизонтальных диффузоров размером 17 x 17 дюймов для студии звукозаписи. Они используют ограниченные инструменты, пару часов и потратили менее 30 долларов на материалы. План заключался в использовании сосновой панели ¾ ”для подкладки, чтобы выдержать вес деталей.Детали диффузора были изготовлены из пиломатериалов размером 2 × 2, разрезанных на длину 2, 4, 6 и 8 дюймов.
Детали были отшлифованы, но края остались скошенными. Основание каждой детали было приклеено, а затем собрано на сосновую панель по образцу, найденному в Интернете. Более глубокие 8-дюймовые скважины будут модулировать более низкие частоты нижнего диапазона, чем 6-дюймовые скважины, но также будут выступать дальше от стены и тяжелее.
# 7 Как собрать акустический диффузор своими руками QRD 13 Kit

Набор на основе простого числа 13 с 12 лунками.Все, что вам нужно сделать, это нанести клей и собрать. Все для комплекта диффузора 2х4 дюйма предварительно вырезано, а задняя часть и концы — вырезаны так, чтобы подходить к стенкам колодцев.
Они расскажут, как склеить и собрать комплект, который имеет лунки глубиной 12-1 / 2 дюйма. После того, как лунки и рама будут собраны и клей высохнет, они покажут вам, как вставлять четвертьволновые вставки для правильной последовательности диффузии. На прилагаемых чертежах также объясняется, как собрать опорные ящики для изменения глубины скважины.Диффузор легче диффузора Skyline. Он может быть ориентирован вертикально или горизонтально в зависимости от гармоник, которые вы хотите рассеять.
# 8 N13 + 4.7 — Построение QRD-диффузора

Видеопрезентация построения квадратного диффузора 24 ”x24” на основе простого числа 13. На нем показана сборка 12 лунок, но нет никаких измерений . Изготовлен из МДФ и клея, не имеет подкладки. После высыхания клея распорки и опоры снимаются сзади.
+4,7 улучшит характеристики N13 и снизит уровень низкочастотного шума. Четвертьволновые глубины охватывают больший спектр, что позволяет использовать больший частотный диапазон для предсказуемого управления и даже рассеивания звуковых волн. Рассеиватель выглядит несложным в изготовлении, его можно собрать даже на кухонном столе. Все детали были предварительно вырезаны, чтобы все двигалось быстрее и плавнее. Готовый продукт представлял собой квадратный диффузор в рамке, который можно было повесить или поставить на полку, где это было необходимо.
# 9 Как я сделал свои собственные изогнутые акустические диффузоры / дефлекторы Проект DIY

На видео показано, как сделать изогнутый диффузор глубиной 5 дюймов и размером 24 дюйма x 48 дюймов.Отрежьте три куска сосны, чтобы получились дуги или полумесяцы. Задняя часть была из фанеры 1/2 дюйма с обрезанными краями под дугу. Дуги предварительно просверливали, приклеивали и прикручивали к концам и середине фанеры. Гибкая водонепроницаемая панель из NRP была вырезана так, чтобы сформировать изогнутую поверхность диффузора.
Кусочки подвижного текстильного одеяла вырезаются и приклеиваются к фанере между полумесяцами, а также к внутренней стороне панели NRP. Слои ткани помогают снизить вибрацию и улучшить акустику. Гибкая панель крепится к дугам и фанерному каркасу.Открытая поверхность панели покрыта резиновым вкладышем ящика для инструментов, чтобы дополнительно гасить вибрацию, а затем все покрывается войлочной тканью для окончательной отделки. Повесьте его горизонтально или вертикально, чтобы рассеять звуковые волны.
# 10 Почему звуковой диффузор своими руками — хороший акустический инструмент

В статье рассказывается, почему студийный диффузор полезен и как он может оживить звук в комнате. Это помогает равномерно рассеивать звуковые волны, чтобы они не отражались прямо на вас от плоской стены.В статье объясняется, как квадратный диффузор может создать веер звука на 180 градусов по горизонтали или вертикали, в зависимости от ориентации диффузора.
Включены объяснение и видео о том, как построить квадратный диффузор, а также о том, как вы можете настроить его для работы в различных частотных диапазонах. Экономия от панели DIY по сравнению с изготовленной может составлять тысячи долларов при достижении тех же результатов! Кроме того, все, что вам нужно знать, доступно бесплатно в Интернете.
Построить этот диффузор
# 11 Квадратный диффузор Skyline своими руками

Это пошаговое руководство по изготовлению горизонтального диффузора размером 18 x 18 дюймов со ссылками на изображения.Первоначально планировался квадратный диффузор диаметром 24 дюйма, но кое-что случилось. Изображение макета со списком деталей и размерами прилагается. Нарисуйте и пронумеруйте сетку макета прямо на защитной доске. Возьмите пилу напрокат, если у вас ее нет. Это сократит время резки и повысит точность.
Помните, размер пиломатериала не является действительным размером; 2 «x2» на самом деле 1-1 / 2 «x1-1 / 2», так что планируйте соответственно. Пиломатериалы с квадратными кромками немного дороже, но обеспечивают более равномерное распространение звука. Сетка горизонта, состоящая из частей размером 1-1 / 2 дюйма, будет иметь квадрат 18 дюймов, а не квадрат 24 дюйма.Ручное шлифование утомительно, но вероятность раскола или изменения размеров деталей меньше. Используйте хороший строительный клей и не торопитесь.
Постройте этот диффузор
# 12 Простое создание «Депо» панелей акустических диффузоров своими руками [шаг за шагом]

Руководство по изготовлению большого квадратного 13 диффузора 3х8 дюймов менее чем за 100 долларов. Стоимость двух из-за остатков материала составит около 150 долларов. Он включает фотографии и списки материалов. В конструкции используются ламинированные детали большего размера для создания скважин правильной глубины, которые распространяют широкую полосу частот примерно от 400 Гц до 8000 Гц.
Соберите доски на хорошей (готовой) стороне фанеры. Если вы используете пиломатериалы с квадратными краями, а не со скошенными кромками, результаты рассеяния звуковой волны будут более предсказуемыми и равномерными. Нарисуйте линии на фанере для правильного размещения и выравнивания. Резка ограничена, так как большинство деталей представляют собой пиломатериалы стандартных размеров, так что готовый диффузор не составит труда получить готовый диффузор. Вам даже не нужно ждать, пока клей высохнет!
Постройте этот диффузор
# 13 Недорогие, но эффективные диффузоры QRD

«Как сделать» для горизонтального диффузора размером 18 x 18 дюймов, используя брус размером 2 x 2 дюйма на подкладке.Он включает в себя сетку компоновки, список деталей с вырезами, а также ссылки на расчеты и дополнительную информацию. Они не рекомендуют использовать отрезную пилу из-за размеров. Я зажал стопорный блок на нужной длине и отрезал. Они предлагают использовать ДВП 1/8 дюйма или 1/4 дюйма в качестве подложки; фанера более прочная и долговечная.
Используйте пиломатериалы с квадратным углом, без фаски. Отшлифуйте все разрезы гладко, это сделает готовый продукт намного лучше, и он лучше окрашивает или окрашивает. Кусочки будут лучше ложиться друг на друга, и между ними не будет зазоров.Готовый продукт весит около 23 фунтов, поэтому его необходимо надежно закрепить, особенно если он крепится к потолку!
Построить этот диффузор
# 14 QRD (Skyline) Diffusor Build

Изображение поддерживает обсуждение конструкции массива панелей горизонта размером 3х3 дюйма, который весит более 100 фунтов. Опорная плита была увеличена по размеру, чтобы ее можно было установить как минимум на 2 стойки для выдерживания веса. Список материалов и вырезов прилагается для четырех панелей размером 18 x 18 дюймов, чтобы сделать панель большего размера.План состоял в том, чтобы установить его на задней стене на расстоянии 5 футов за зоной прослушивания и на уровне ушей для наилучшего эффекта диффузии.
Окрашивание или покраска колодцев и башен на горизонте одинаково и полностью было слишком разочаровывающим. Автор решил построить вокруг массива рамку и вместо нее покрыть акустической тканью. К сожалению, тогда он выглядел как 8-дюймовая панель, и вся тяжелая работа и художественная эстетика исчезли.
Создайте этот диффузор
# 15 1D QRD Acoustic Diffusor

Видео, показывающее, как построить отдельно стоящий одномерный квадратный диффузор 23.Диффузоры предназначены для комнаты управления микшированием, которая также используется для записи вокала. Размер комнаты составляет примерно 9,5 футов на 14,5 футов, поэтому для достижения наилучших результатов они выбрали диффузор, основанный на простом числе 23. Это означает 24 лунки с максимальной глубиной 8 дюймов. Разброс частот составляет от 644 Гц до 5152 Гц, поэтому не так низко на низких частотах, как некоторые.
Конструкция была простой: 4 куска хорошего дерева, 25 распорных планок и 25 перегородок из МДФ. Дополнение было на случай, если что-то пойдет не так.Разделители были прибиты к распоркам, которые сначала были размещены на нужной глубине. Готовый диффузор имел высоту 39 дюймов и ширину 31 дюйм. Бока расширяются, образуя ножки, поэтому диффузор не только самонесущий, но и мобильный.
на испанском языке, но с субтитрами.
# 16 Диффузорные панели 12 ″ x 12 ″

Краткое руководство по созданию 30 квадратных квадратных диффузоров13 размером один фут для установки в массив. Руководство включает изображения и количество необходимых деталей, но не измерения.Тем не менее, у него есть реальный объем времени и усилий, необходимых для завершения проекта. Разделители колодцев изготовлены из ДВП (МДФ), окрашенного в черный цвет, а рамы и днища колодцев — из болиголова. На все отшлифованные и открытые поверхности наносится 2 или более слоев прозрачной отделки.
Упоминаются преимущества диффузии и улучшения звука в помещении, но не частотный спектр. Готовые коробки представляют собой впечатляющее произведение искусства, хотя было бы неплохо повесить их все вместе на стене.
Создайте этот диффузор
Нет времени сделать свой собственный диффузор?
Если у вас нет времени, навыков, места или инструментов, чтобы сделать диффузор самостоятельно, вы можете купить его. Существуют коммерчески доступные диффузоры по цене от менее 100 до 1000 долларов. Все, что сделано из пены, не является диффузором, а впитывает. Изделия из стекловолокна или формованного пластика обычно полые, поэтому ниже 800 Гц они не эффективны.
Взгляните на эти диффузоры на Amazon:
BXI Sound Diffuser
Вес всего 9.3 фунта, этот квадрат размером 2 фута, деревянный диффузор менее 3 дюймов в глубину. Это не линия горизонта и не QDR, но, возможно, их комбинация. Он утверждает, что рассеивает частоты в диапазоне от 410 Гц до 24571 Гц, что действительно расширяет верхний диапазон. Диффузор перенаправит звуковую энергию и устранит дрожание и эхо. Крепится на стену с помощью вешалки для картин. Щелкните здесь, чтобы узнать текущую цену на звуковой диффузор BXI на Amazon
ATS Acoustic Diffuser Panel
Настоящий QDR quadratic7 диффузор, изготовленный из березы, его площадь чуть меньше 24 дюймов, максимальная глубина лунки составляет 6 дюймов, а вес — около 30 см. здоровенные 20 фунтов.Это акустически художественный продукт, который равномерно рассеивает частоты от 325 Гц до 3000 Гц. Диффузор стоит недешево, поэтому покупать больше одного — это немного, но все же дешевле, чем ножовочная пила. Диффузор можно установить вертикально или горизонтально, в зависимости от того, что вам нужно, на расстоянии не менее 6 футов от слушателя, чтобы должным образом рассеивать возвращающиеся звуковые волны. Взгляните на панель акустического диффузора ATS здесь, на Amazon
Размещение акустического диффузора
Размещение диффузора часто зависит от производителя и от звуковых частот, которые рассеиваются.Тем не менее, они должны устанавливаться над полом и на уровне ушей при стоянии или сидении. Расстояние от 5 до 6 футов между ухом слушателя и диффузором позволяет звуковым волнам рассеиваться и улучшать удовольствие от прослушивания. Это также заставит комнату казаться больше.
Если есть возможность, установите диффузоры над головой между зонами звукоизвлечения и прослушивания. Это поможет контролировать распределение звука и улучшить впечатления. Для барабанов диффузор можно разместить спереди, сзади или по бокам от барабанной установки, чтобы равномерно распределить звук и уменьшить дрожание эха и гребенчатую фильтрацию.
Похожие сообщения:
Была ли эта статья полезной?
Да Нет
Бесплатные конструкции для панелей диффузоров своими руками

Моделирование рассеяния звукового диффузора. Диффузоры уменьшают эхо и отражения, рассеивая звуковые волны во многих направлениях.
Звуковые диффузоры (или диффузоры) — это акустическая обработка, которую многие люди упускают из виду. Почему? Диффузоры загадочны, понимаются неправильно, и не каждый может оправдать их стоимость.
К счастью, если вы не хотите покупать диффузоры, есть альтернатива: вы можете их построить! Введите DIY диффузор звука . Хотя существует множество различных диффузоров, сделанных своими руками, я считаю, что наши оптимизированные «ступенчатые диффузоры» проще всего построить. Если вы умеете использовать молоток, вы можете их делать … и если вы кое-что знаете о работе с деревом, не стесняйтесь создавать более сложные конструкции, которые я вам предоставил.
Щелкните здесь, чтобы загрузить бесплатные чертежи, или прочтите, чтобы узнать больше.Если вы хотите увидеть, как я их спроектировал (с помощью оптимизации), ознакомьтесь с тезисом о бесплатном дизайне диффузора.
Звукоизолирующие диффузоры для максимальной производительности (см. Бесплатные планы DIY). Построен Джоном Уайтом на WhiteConstructionDesign.com.

Загрузить чертежи диффузора своими руками
↓
Конструкции ступенчатого диффузора
, описанные в главах 7.3 и 8 «Бережливой оптимизации акустических диффузоров» Тима Перри, находятся под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Непортированная лицензия. Проконсультируйтесь с RPG Diffusor Systems Inc. о дополнительных ограничениях на фрактальные диффузоры. Справочные исследования взяты из работ Тревора Кокса, Солфордский университет; Питер Д’Антонио, RPG Diffusor Systems Inc.
Акустические диффузоры 101
Вот все, что вам нужно, чтобы начать создавать диффузоры. Я буду периодически обновлять эту страницу, поэтому заходите почаще!
Конструкции акустических диффузоров. Модульный оптимизированный ступенчатый диффузор (вверху).Фрактальный диффузор (внизу). Моделирование рассеяния (справа).

Что такое диффузор звука?
Звуковой диффузор — это акустическая панель, используемая для устранения эхо и отражений. В отличие от звукопоглощающих диффузоров, они сохраняют живость в вашей комнате, потому что они не поглощают много звуковой энергии. Вместо этого они рассеивают его, распространяя энергию по комнате.
Идеальный акустический диффузор — это поверхность, которая заставляет падающую звуковую волну с любого направления равномерно рассеиваться во всех направлениях.
Оптимизированные ступенчатые диффузоры и фрактальные диффузоры
Для разработки этих диффузоров я использовал систему, сочетающую эволюционную оптимизацию (имитацию естественного отбора) с физическим моделированием. Если вас интересуют сложные детали, ознакомьтесь с главами 6-7 тезиса о конструкции диффузора.
Эта диссертация открыла много возможностей для создания модульных диффузоров звука (больших диффузоров, собранных с использованием небольших панелей диффузоров, называемых модулями).Вот самые перспективные конструкции:
Leanfuser ™ (в тезисе именуемый A1-LF) — смехотворно простой низкопрофильный модульный ступенчатый диффузор. Это самый простой в изготовлении звуковой диффузор (намного проще, чем сделать самодельный диффузор QRD или самодельный диффузор Skyline ^®). Многие люди были удивлены тем, насколько быстро они создаются и насколько хорошо они работают! (См. Тезис о расширенном дизайне под названием A1-Frac или Leanfractal ™)

Stepfractal ™ (называемый в дипломной работе B2-Frac), который обеспечивает лучшее распространение высоких частот, но менее удобен для самостоятельного использования.Это было разработано путем оптимизации модулей диффузоров в апериодической матрице (объяснено в главе 7 диссертации). Затем оптимизированная форма модуля была использована для создания фрактальной геометрии. Фракталы — это элегантный способ расширить полосу пропускания диффузора, улучшая его способность рассеивать звук на более высоких частотах.

Leanfractal ™ (называемый A1-Frac в диссертации), фрактальная версия Leanfuser ™. Этот диффузор обладает низкопрофильными и модульными преимуществами своего младшего брата с расширенной полосой рассеивания для улучшения высокочастотных характеристик.Это мой лучший дизайн диффузора.
Leanfractal ™ — это модульный фрактальный акустический диффузор (показана одна панель).
RPG Diffractal ^® (вложенный широкополосный QRD диффузор) вдохновил меня на оптимизацию простых панелей диффузоров, которые можно легко фрактализовать. Чтобы защитить статус этих акустических диффузоров с открытым исходным кодом, я предоставил им лицензию Creative Commons. Вы можете создавать и использовать диффузоры бесплатно, но, пожалуйста, не производите их с целью продажи.

Рассеиватели звука своими руками. Модульный оптимизированный ступенчатый диффузор (слева). Модульный фрактальный диффузор (справа).

Сделай сам диффузоры звука: бесплатные чертежи
Эти звуковые диффузоры были оптимизированы, чтобы сбалансировать производительность и простоту, поэтому вы можете легко их построить, используя базовые инструменты.
Вот бесплатные чертежи:
↓
Чертеж изготовления панели диффузора (5 модулей, расположенных бок о бок, образуют полный диффузор).
Панель диффузора звука своими руками в сборе (показаны производственные вырезы для модуля полной высоты).

Оптимизированная ступенчатая панель диффузора (показаны производственные разрезы).

Скоро выйдет: еще больше видео о распространении звука в действии!

Галерея сборок акустического диффузора (Нажмите здесь, чтобы посетить)
Владельцы студий и площадок, любители домашней звукозаписи, энтузиасты Hi-Fi, аудиофилы и многие другие со всего мира создали эти диффузоры.Вот фотографии некоторых примеров сборок.
Фрактальные диффузоры звука Сборка своими руками: 5 панелей диффузоров звука Leanfractal (A1-Frac), собранных с использованием профильной модуляции 1. Обратите внимание, что кушетка не используется для критического прослушивания (диффузоры не предназначены для такой близости). Построен Пабло Креспо.
Фрактальный диффузор звука. Создан путем фрактализации оптимизированного ступенчатого диффузора.
Моделирование рассеяния в ближней зоне для фрактального акустического диффузора B2-Frac.
Коэффициенты диффузии: насколько хорошо работают диффузоры?
Коэффициент автокорреляционной диффузии используется для измерения характеристик диффузора. На изображениях ниже (полученных с использованием программного обеспечения AFMG Reflex ) коэффициент диффузии был усреднен в третьоктавных полосах и нанесен на график как функция частоты.
Высокие значения коэффициента диффузии указывают на то, что поверхность равномерно рассеивает звук на все приемники.Низкие значения говорят нам, что поверхность концентрирует отраженную энергию в одном направлении. Чем выше коэффициент на определенной частоте, тем эффективнее распространяется звук на этой частоте.
RPG Diffusor Systems ^® в настоящее время разрабатывает более совершенные стандарты акустических коэффициентов.
Подробные отчеты, показывающие графики спектров коэффициента диффузии звука для этих диффузоров — и других оптимизированных диффузоров — доступны здесь.
Получите подробные отчеты о производительности

Ступенчатый диффузор A1-LF (Leanfuser ™) Коэффициенты эффективности
Если вы планируете использовать массив панелей диффузоров, графики коэффициента диффузии для одной панели мало что значат.Но, как ни странно, давайте начнем с одной панели.
Приведенные ниже измерения предполагают, что диффузор с обеих сторон окружен широкополосным поглощающим элементом. Коэффициенты диффузии можно было бы уменьшить, если бы мы поместили твердую стену по обе стороны от диффузора.
Модель граничного элемента (МГЭ) ступенчатого диффузора A1-LF (отдельный модуль).

Теперь давайте поместим 5 панелей диффузоров в периодический массив. Как видно ниже, коэффициенты диффузии уменьшаются.Это ожидаемо, потому что периодичность вызывает акустические лепестки, которые приводят к неравномерному рассеянию (объяснено в документе о дизайне диффузора).
К счастью, есть гораздо лучший способ расположить панели Leanfuser ™, который я вам покажу дальше. Вы увидите, как использовать модуляцию, чтобы избавиться от периодичности и значительно улучшить диффузионные характеристики.
Моделирование граничных элементов (BEM) пяти ступенчатых панелей диффузоров, расположенных в виде периодической решетки. Мы можем лучше :-).

Применение профилированных модуляций к Leanfuser ™
Поскольку панель Leanfuser ™ симметрична, 5 панелей, расположенных бок о бок, образуют периодический массив. Отличный способ улучшить характеристики диффузии — уменьшить эту периодичность, установив панели на разной глубине. Я называю это профилированной модуляцией .
На изображении ниже показан пример, в котором 5 панелей Leanfuser ™ были установлены на определенной глубине (см. Чертежи, чтобы узнать, как применить эту модуляцию).
Графики коэффициента диффузии звука для ступенчатого диффузора A1-LF с профилированной модуляцией (5 панелей, установленных на определенной глубине).
Это дает большой прирост производительности, как вы можете видеть из графиков коэффициента диффузии.
Вы также можете установить 7 панелей, используя профилированную модуляцию, основанную на фрактальной самосимметрии. На изображении ниже показан пример этого, где 7 панелей Leanfuser ™ установлены на разной глубине, чтобы создать неглубокую профилированную модуляцию.
Вы можете назвать это фрактальной модуляцией , потому что профилированная модуляция получена из последовательности глубины Leanfuser ™. И если вы примените эту модуляцию к фрактальному диффузору A1-frac (Leanfractal ™), вы получите вложенный фрактал 3-го порядка!

Ступенчатый диффузор A1-LF (Leanfuser) с профилированной модуляцией на основе фрактальной самосимметрии (массив из 7 панелей, установленных на определенной высоте). Данные о коэффициенте диффузии звука, полученные в результате моделирования модели граничных элементов (МГЭ).

Если вы хотите создать более глубокий диффузор, вы могли бы пойти дальше концепции фрактальной самосимметрии. Например, вы можете создать низкочастотную фрактальную сцену с пропорциями, равными пропорциям ступенчатого диффузора (то есть, сохраняя постоянное соотношение ширина: глубина).
Для Leanfuser ™ соотношение ширина: глубина = 42 см / 5 см = 8,4. Учитывая массив из 7 панелей акустических диффузоров (шириной 294 см), самый глубокий шаг профилированной модуляции будет 294 см / 8.4 = 35 см. Поскольку самая глубокая ступенька этого ступенчатого диффузора составляет 5 см, вы должны масштабировать все глубины на 35 см / 5 см = 7.
Это даст вам профилированную модуляцию 7x [ступенчатая глубина диффузора]. В результате диффузор будет иметь рабочую глубину 40 см, что является гораздо более глубоким дизайном, чем тот, с которого мы начали!
Коэффициенты эффективности фрактального диффузора B2-Frac (Stepfractal ™)
Моделирование фрактального диффузора B2-Frac (отдельный модуль).Предполагается, что диффузор окружен абсорбирующими (не отражающими стенками).

Моделирование граничных элементов (МГЭ) фрактального диффузора B2-Frac (массив из 5 модулей).

Диффузоры с высокими коэффициентами звукопоглощения ( Диффузоры )
В дополнение к диффузии все диффузоры будут демонстрировать небольшое поглощение (измеряемое с помощью коэффициента звукопоглощения). В общем, чем грубее поверхность, тем более абсорбирующие, поэтому фрактальные диффузоры имеют тенденцию быть более абсорбирующими, чем их нефрактальные собратья.
Некоторое поглощение неизбежно, но чтобы свести его к минимуму, лакируйте поверхность панелей акустических диффузоров, чтобы сделать материал максимально отражающим. Это относится к ступенчатым диффузорам, диффузорам QRD, первичным корневым диффузорам (PRD), таким как RPG Skyline ^®, и всем диффузорам с твердой неровной поверхностью. Большинство из них попадают в категорию рассеивателей на отражающей фазовой решетке или диффузоров Шредера .
Но абсорбция — это не всегда плохо.Некоторые акустические поверхности, такие как диффузоры MLS, имеют конструктивное поглощение. Без него они не будут работать!
Эти гибридные поверхности диффузора / абсорбера иногда называют диффузорами . Примером может служить панель Wavewood от Vicoustic, которая представляет собой модифицированный диффузор MLS.
Некоторые диффузоры выглядят как обычные звукопоглощающие панели, покрытые акустически прозрачной тканью. Но если бы вы удалили акустическую ткань с одного из них, вы бы увидели, что он предназначен для работы как комбинированный поглотитель / диффузор (поглощающий на более низких частотах, рассеивающий на более высоких частотах).
Примером является тонкая плоская BAD Panel от RPG (двухмерный амплитудный диффузор или двоичный амплитудный рассеиватель ). Если вы наложите графики коэффициентов диффузии и поглощения для панели BAD, вы увидите комбинацию диффузии и поглощения в диапазоне 1-2 кГц и чистого поглощения ниже 1 кГц.
Вы можете узнать больше о гибридных поверхностях и других типах акустических диффузоров в этом бесплатном отчете.
Дополнительные ресурсы по диффузии и акустической обработке
Прочтите диссертацию, чтобы узнать больше об этих диффузорах и узнать, как они были разработаны.Или узнайте больше о практическом применении акустических диффузоров в дизайнерских документах студии звукозаписи.
↓
Многие из вас говорили мне, что не станете строить диффузоры самостоятельно, а просто захотите их купить. Спасибо за интерес, но правильно, вы не можете купить диффузоры, которые я разработал! Если они вам нужны, вы должны их построить (или нанять плотника, который построит их для вас).
Но если вы действительно не хотите создавать диффузоры звука, а вместо этого хотите покупать их через меня, загляните в раздел диффузоров в нашем магазине акустической обработки.Там вы можете узнать о некоторых акустических методах обработки, представленных на рынке RPG Diffusor Systems и Vicoustic. Например, если вам нравится внешний вид диффузора Skyline для RPG и вы хотите красивую альтернативу дереву, обратите внимание на Vicoustic Multifuser. На этом сайте вы не найдете дешевых уродливых пластиковых диффузоров, но вы найдете несколько стильных акустических диффузоров из дерева и бамбука.
Все еще хотите сделать свою собственную сборку? Большой! Загрузите бесплатные чертежи, и я пришлю вам всю информацию, необходимую для начала работы.Чтобы получить ответы на наиболее распространенные вопросы о сборке диффузора своими руками, ознакомьтесь с FAQ и загляните в галерею сборки.
Перед вами — создайте свои собственные панели акустического диффузора
А теперь создавайте их и оставьте комментарий ниже, если у вас есть какие-либо вопросы или идеи! Еще мне интересно
Из какого материала вы, скорее всего, будете их строить?
Какие инструменты вам доступны? Есть ли у вас доступ к деревообрабатывающему оборудованию? ЧПУ?

В зависимости от того, где вы живете, я думаю, что бамбуковая древесина будет отличным строительным материалом для самодельных диффузоров (и других акустических панелей).Это более зеленая и дешевая альтернатива лиственной древесине с уникальным экзотическим видом. Если рядом с вами не растет бамбук, почему бы не построить его из вторичных пиломатериалов?
Перк: Если вы собираете диффузоры из регенерированной древесины, бамбука или других экологически чистых материалов, пожалуйста, дайте мне знать! Если они будут хорошо выглядеть, я опубликую фотографии ваших диффузоров и (с вашего разрешения) добавлю ссылку на ваш сайт.

Тим Перри
зачем они вам и как сделать свои
Акустический диффузор, как правило, сложнее спроектировать и построить, следовательно, дороже.Их также немного сложнее интегрировать в комнату. В обычной комнате они редкость, но их часто можно увидеть в элитных комнатах и студиях звукозаписи. Вам действительно нужен в вашей комнате?
Диффузия и поглощение
Акустический поглотитель просто поглощает звуковые волны, и такую панель можно разместить в любом месте, чтобы уменьшить общую реверберацию комнаты и устранить наиболее разрушительные отражения. Во многих домашних комнатах быстро достигается точка, в которой комната начинает казаться мертвой.Рассеиватели могут использоваться для устранения проблемных отражений без поглощения их энергии. Вместо этого падающая звуковая волна равномерно распространяется во всех направлениях. Это имеет два эффекта; во-первых, сильное первое отражение уменьшается, а во-вторых, энергия перенаправляется, так что она остается в комнате, но звук приходит позже и на более низкий уровень, пройдя более длинный путь. Еще одним преимуществом является то, что небольшая комната на самом деле звучит больше, когда обрабатывается диффузией, в то время как комната, обработанная только поглощением, имеет тенденцию звучать более контролируемым, пока не станет мертвой.
Рекомендации по размещению
Поглотители могут быть размещены в любом месте комнаты, но диффузоры подлежат правилам размещения.
1. Минимальное расстояние прослушивания
Рассеиватели перестают работать на близком расстоянии. Минимальное расстояние зависит от конкретной панели. Часто требуется 1 м или более, но если место для прослушивания находится близко к стене позади, низкопрофильный диффузор может позволить расстояние 0,5 м.
2. Диффузоры оказывают большее влияние на пути относительно ранних отражений.
Если звуковые волны отражаются от нескольких границ до достижения панели, их воздействие будет уменьшено.
3. Диффузоры имеют ограниченную эффективную полосу пропускания
В зависимости от их геометрии устанавливаются верхний и нижний пределы. Типичным примером может служить диффузор глубиной 150 мм с эффективной полосой пропускания 1–7 кГц. На октаву ниже он становится все менее эффективным, и ниже примерно 500 Гц звуковые волны будут вести себя так, как если бы они достигли плоской стены.
4. Не переусердствуйте!
Существует такая вещь, как слишком сильное рассеивание, и это может создать путаницу при визуализации!
Типы диффузоров
Большинство диффузоров бывают 1D или 2D.Типичным примером является QRD (квадратный диффузор остатков). Он популярен, потому что является одним из самых простых. 1D QRD является самым простым и работает в одном направлении.
В этом примере показан отряд РПГ. Распространение происходит горизонтально. Если повернуть на 90 градусов, он будет работать вертикально.
2D QRD работает в обоих направлениях.
Очень похож на диффузор Skyline, который, по сути, то же самое без решетки.

Путаница из-за распространения!
Есть некоторые панели, которые путают с диффузорами, хотя на самом деле их лучше всего описать как рассеиватели.Панели с изгибами или небольшими пирамидами не являются настоящими диффузорами. Изогнутые панели просто создают более зеркальные отражения. Они похожи на изогнутое зеркало, а настоящий рассеиватель больше похож на матовую покрашенную стену.
Прискорбным аспектом является то, что панели, которые стремятся выглядеть более художественно, будут иметь тенденцию к снижению своих характеристик. Повторение панелей и рисунков на основе уравнений дает наилучшие результаты.
Смешанные панели
Некоторые продукты включают абсорбцию, а также диффузию.Диффузоры Real Traps заполнены жестким стекловолокном, поэтому они переходят в режим поглощения ниже их эффективного диапазона диффузии. Это означает, что они добавляют небольшое количество басов, поэтому, если используется достаточно, качество басов также улучшится. Другие продукты также нацелены на поглощение в более широкой полосе пропускания.

Хотите спроектировать или построить самостоятельно?
Акустический диффузор — идеальный проект для дома. Их легко оформить. Создай свой>
Подробнее о диффузорах>
Лучшие кабели для колонок своими руками Соединительные кабели для самостоятельной сборки и провод для громкоговорителей!
Сделать лучшие акустические кабели своими руками — просто:
Все, что вам нужно, это хорошие планы и несколько материалов.
Необходимые детали для самодельных акустических кабелей легко доступны, а технология более распространена, чем вы думаете.
Производители кабелей занимаются поставкой своей продукции на рынок как анобтаниум.
Это означает, что они хотят, чтобы вы поверили, что единственный способ получить кабель не хуже их собственного — это купить их.
Наценка на акустические кабели и соединительные кабели на розничном рынке составляет от 200 до 800 процентов.Не шутка!
Экономия денег — это хорошо! Это не значит, что ваши кабели должны быть хламом!
В условиях недавней рецессии эти проценты маржи просто неприемлемы для любого уважающего себя энтузиаста аудио, сделанного своими руками.
Лучшие кабели для громкоговорителей своими руками — это определенно кабели, которые вы делаете сами. Здесь вы найдете бесплатные рецепты кабелей своими руками! Если есть какой-либо реальный прирост производительности при использовании кабеля определенного розничного бренда, то прирост производительности просто слишком мал, чтобы его можно было точно измерить.
После того, как вы сделаете свои собственные акустические кабели, я бы посоветовал вам обновить другие части вашей системы воспроизведения.
Например: самая большая область искажений в любой домашней стереосистеме или домашнем кинотеатре находится внутри самого динамика.
Это известный факт.
Это легко измерить и проверить.
Громкоговоритель — это самое слабое звено в системе домашнего кинотеатра и стереодинамиков. Работайте над улучшением характеристик домашней аудиосистемы в этих областях.
Вы можете многое улучшить, например, установить более качественные драйверы динамиков, кроссоверы и т. Д.
Экономьте деньги на кабелях для домашних громкоговорителей; Соберите акустические кабели своими руками
Бесплатный рецепт кабеля:
Соединительные кабели:
Они могут быть выполнены в виде симметричных или несимметричных линейных или соединительных кабелей. Ту же идею можно применить и в акустических кабелях.
Вещи вам понадобятся:
1.Паяльный пистолет (управление термостатом — приятный дополнительный штрих), чтобы получить это — перейдите в раздел Инструменты и технические средства — Инструменты для установки, испытательное оборудование, инструменты для ремонта и замены динамиков
2. Серебряный припой (нажмите «Инструменты и технические средства» под номером 1., чтобы просмотреть выбранные припои)
3. Концы кабеля RCA или XLR (штекер и гнездо XLR) — один из самых больших в Интернете вариантов разъемов для домашнего, автомобильного и профессионального аудио
4. Медный одножильный провод сечением от 24 до 32
а. Эти провода небольшого калибра обеспечат лучший басовый отклик с линейными кабелями. Басы станут более плотными и четкими. Энергия басов тоже выше. Более крупные калибры, такие как 18 калибр, будут заметно снижать басы.
5. Полиэтиленовая трубка (прозрачная трубка молочно-белого цвета) (Низкая стандартная позиция)
6. Термоусадочная трубка с клеем. Чтобы получить это, перейдите в раздел Инструменты и технические средства — Инструменты для установки, испытательное оборудование, инструменты для ремонта и замены динамиков
7. Защитная оплетка. Чтобы получить это, см. Инструменты и технические средства — Инструменты для установки, испытательное оборудование, инструменты для ремонта и замены динамиков
8. Цветная термоусадочная трубка (опция: для маркировки положительных и отрицательных кабелей)
9. силиконовый герметик
10. несколько зажимов из крокодиловой кожи для удержания вашей работы во время пайки
11. Тепловой пистолет для усадки трубки.
Как сделать самодельные кабели для колонок или соединительные кабели своими руками:
1. отрежьте полиэтиленовую трубку до нужной длины (стандартный товар Lowe).
2. Используйте помощника, чтобы растянуть трубку прямо, пока вы продеваете в нее проволоку
а. Прямое растягивание трубки Poly значительно упрощает вставку медного проводника.
г. Прикасайтесь к медному проводу в хлопковых перчатках. Если вы дотронетесь до провода голыми руками, проведите по нему тонкой стальной мочалкой и отполируйте проводники до блеска.
Используя перчатки, протяните проволоку в полиэтиленовые трубки в соответствии с инструкциями на следующем шаге.
г. Если длина кабеля превышает 6 футов, может потребоваться сначала установить жесткий провод, например алюминиевый или стальной. Затем прикрепите его к медному проводу и протяните медь в кабель, а стальную — наружу.
3. оставьте около 2 дюймов дополнительной медной проволоки, торчащей из каждого конца полиэтиленовой трубки
4. Для кабеля XLR вам потребуются 3 полные трубки для каждого кабеля.(Для плетения RCA также необходимы 3 трубки.)
5. При пайке концов кабеля убедитесь, что положительный от отрицательного проводника не может соприкасаться.
а. Возможно, вам понадобится накачать конец трубки силиконовым герметиком. Заполните последний дюйм каждого конца герметиком и дайте ему высохнуть. Это закроет воздух внутри трубки и ограничит коррозию. Затем удалите с проволоки остатки герметика после того, как она высохнет.
г. Обрежьте положительный провод кабелей для громкоговорителей, сделанных своими руками, так, чтобы полиэтиленовая трубка закрывала все, кроме последней 1/8 дюйма медного кабеля.
Я делаю это, позволяя полиэтиленовой трубке почти полностью закрывать клемму положительного проводника соединителя. Это может означать, что вы перерезали медный провод так, чтобы до него было едва дотянуться паяльником.
Будьте осторожны, чтобы не расплавить полиэтиленовую трубку слишком сильно. Иногда он так сильно плавится, что проволока торчит с другой стороны трубки. Он может растаять насквозь. (Тогда он может связаться с одним из других проводов.)
г. Если вы планируете наносить до или после присоединения концов кабеля.Время установки будет зависеть от того, сможете ли вы надеть экран на концы кабеля RCA или XLR. Обычно я использую экран, который скользит по концу RCA, чтобы я мог установить его после и закрыть большую часть сборки.
г. Используйте прибор для проверки целостности цепи, чтобы проверить правильность положительной и отрицательной полярности. Поместите один тестер на положительный вывод, а другой на отрицательный, чтобы убедиться, что он не перекрестно питает один провод от другого. Проведите эти тесты перед тем, как приступить к установке поверх оплетки и термоусадочных трубок, потому что вам придется оторвать все это, если проблема не исчезнет.
e. Установите защитную оплетку: один раз наденьте ее, сделайте отметку, снимите ее и обрежьте по отметке, затем установите заново. Приклейте ленту на место с небольшим количеством лишней тесьмы.
ф. Отрежьте кусок самоклеящейся термоусадочной трубки длиной примерно 1,5 дюйма.
г. С помощью теплового пистолета усадите трубку на конец кабеля и оплетку. Убедитесь, что она полностью закрывает ленту и касается оплетки. Он также должен покрывать не менее половины сантиметра конца кабеля для надежной фиксации.
ч. Установите термоусадочную трубку с цветной маркировкой, чтобы отметить положительный кабель. Я обычно использую для этого красный цвет.
и. Еще раз проверьте полярность с помощью прибора для проверки целостности цепи перед установкой в вашу систему.
Вот и все! Не сложно было?
В этом кабеле используется очень простой набор проводников, идущих параллельно друг другу.
Вы также можете завершить проект, сплетив трубки проводника вместе, чтобы помочь контролировать индуктивность.
Я предлагаю сделать комплект из этих самодельных акустических кабелей и посмотреть, какой из них лучше подходит для вашей домашней аудиосистемы.
Затем сделайте остальные кабели, которые вам понадобятся в соответствии с вашими результатами, с помощью лучшего набора кабелей.

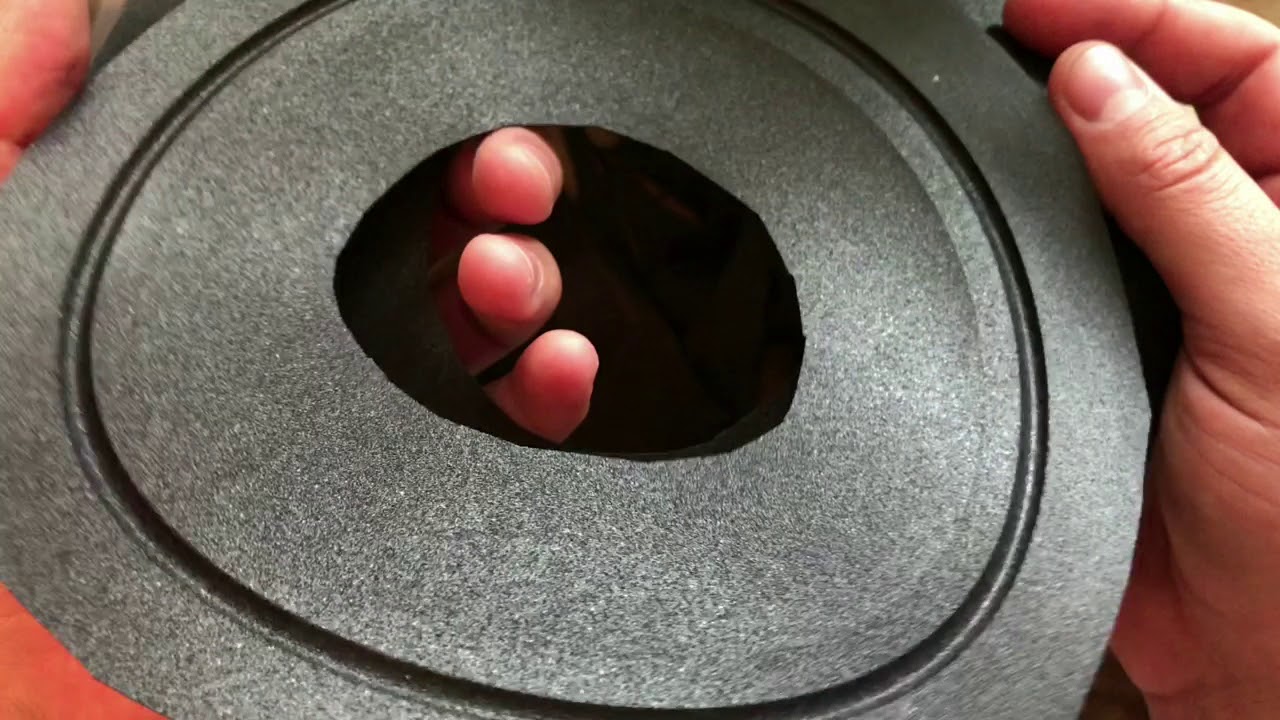

Ремонт диффузора динамика своими руками. Как починить бумажный диффузор колонки

Ремонт бумажного диффузора динамика своими руками

Ремонт диффузоров динамиков своими руками

Заклеить повреждение на диффузоре динамика

Ремонт диффузора динамика сабвуфера своими руками

Восстановление диффузора динамиков

Ремонт динамика своими руками. Как восстановить автомобильный динамик самому

Ремонт автомобильных динамиков

Как восстановить динамики

Восстановление динамика

Ремонт эстрадных динамиков своими руками

Ремонт динамика колонки

Ремонт акустических динамиков

Ремонт динамиков своими руками без разбора

Как выполнить ремонт сабвуфера своими руками

Устройство и поиск проблемы

Переходим к ремонту

Разборка

Подготавливаем к перемотке

Перемотка

Собираем все в кучу

Теперь немного об электронной начинке

Ремонт динамика 75ГДН. Радиотехника Своими руками.

Как починить динамик своими руками.<img src='/800/600/http/forumimage.ru/uploads/20180115/15160381530851585.jpg' /> Ремонт и восстановление старых колонок. Как заменить гибкие выводы динамика

Диагностика состояния динамика

Разбираем и очищаем динамическую головку своими руками

ВОССТАНОВЛЕНИЕ ТКАНЕВЫХ ПОДВЕСОВ АКУСТИКИ | Hiendmusic.ru

Как отремонтировать ваш Young Living или диффузор doTerra — шаг за шагом

Наша история

Пытаюсь исправить….

Почему требуется замена ультразвукового диска?

Есть три простых индикатора, которые указывают на необходимость замены ультразвукового диска.

Определение простого

Как отремонтировать диффузор для дома Young Living

Лучшая цена с диффузором — Отличные предложения от мировых продавцов диффузорных динамиков

16 идей и бесплатных планов для панели диффузора звука своими руками

Что такое звуковой диффузор?

Как работает диффузор звука

Типы акустических диффузоров

Skyline Diffuser

Квадратичный диффузор остатков (QRD) Диффузоры

# 1 Звуковой диффузор DIY / Wall Art

# 2 Quadratic Diffuser Build

# 3 DIY Skyline Diffuser

# 4 Как собрать акустический диффузор своими руками

# 5 Как построить акустический диффузор

# 6 Как сделать деревянный звуковой диффузор

# 7 Как собрать акустический диффузор своими руками QRD 13 Kit

# 8 N13 + 4.7 — Построение QRD-диффузора

# 9 Как я сделал свои собственные изогнутые акустические диффузоры / дефлекторы Проект DIY

# 10 Почему звуковой диффузор своими руками — хороший акустический инструмент

# 11 Квадратный диффузор Skyline своими руками

# 12 Простое создание «Депо» панелей акустических диффузоров своими руками [шаг за шагом]

# 13 Недорогие, но эффективные диффузоры QRD

# 14 QRD (Skyline) Diffusor Build

# 15 1D QRD Acoustic Diffusor

# 16 Диффузорные панели 12 ″ x 12 ″

Нет времени сделать свой собственный диффузор?

BXI Sound Diffuser

ATS Acoustic Diffuser Panel

Размещение акустического диффузора

Была ли эта статья полезной?

Бесплатные конструкции для панелей диффузоров своими руками

Загрузить чертежи диффузора своими руками

↓

Акустические диффузоры 101

Что такое диффузор звука?

Оптимизированные ступенчатые диффузоры и фрактальные диффузоры

Сделай сам диффузоры звука: бесплатные чертежи

Вот бесплатные чертежи:

↓

Скоро выйдет: еще больше видео о распространении звука в действии!

Галерея сборок акустического диффузора (Нажмите здесь, чтобы посетить)

Коэффициенты диффузии: насколько хорошо работают диффузоры?

Получите подробные отчеты о производительности

Ступенчатый диффузор A1-LF (Leanfuser ™) Коэффициенты эффективности

Применение профилированных модуляций к Leanfuser ™

Коэффициенты эффективности фрактального диффузора B2-Frac (Stepfractal ™)

Диффузоры с высокими коэффициентами звукопоглощения ( Диффузоры )

Дополнительные ресурсы по диффузии и акустической обработке

Как починить динамик своими руками. Ремонт и восстановление старых колонок. Как заменить гибкие выводы динамика
