разновидности и особенности, установка своими руками

Бытовая техника, которая гарантирует комфорт на кухне и в офисе, требует подключения к питающей электросети. Многочисленные розетки накладного типа никак не будут изюминкой в дизайнерском интерьере, независимо от назначения помещения. Оптимальным решением в такой ситуации станет выдвижная розетка в столешницу. Эти устройства удобны в использовании, экономят место в комнате и отлично сочетаются с любым интерьером.

Содержание

  1. Расположение розеток на кухне
  2. Виды и особенности выдвижных розеток
  3. Вертикальная выдвижная розетка для столешницы
  4. Горизонтальная выдвижная розетка
  5. Выдвижной поворотный розеточный блок
  6. Скрытые розетки
  7. Классификация встраиваемых в столешницу блоков
  8. Особенности устройства выдвижных конструкций
  9. Плюсы и минусы
  10. Особенности выбора
  11. Правила монтажа
  12. Процесс установки скрытых розеток
  13. Подбор места расположения устройства

Расположение розеток на кухне

Скрытая горизонтальная розетка на кухне

Розетки в кухонных помещениях рекомендуется устанавливать в 3 яруса:

  • Верхний – для вытяжки и подсветки подвесных шкафов.
  • Центральный – располагается на 10-15 см выше столешниц. Сюда подсоединяется мелкая бытовая техника: чайник, миксер, блендер и другие.
  • Нижний – электропитание для самой мощной встраиваемой техники, которая находится в сети постоянно: посудомоечная машина, духовой шкаф, холодильник и т.д.

Встраиваемую технику с высокой нагрузкой рекомендуется подсоединять через УЗО. Обязательно должно быть заземление.

Примерная схема расположения розеток на кухне

Перед тем как установить скрытые розетки для кухни в столешницу, нужно подсчитать их требуемое число. Для этого необходимо руководствоваться несколькими основными правилами расчёта:

  • Число розеток должно быть на 25% больше, чем численность электрических приборов на кухне. Таким образом будет сделан запас для подсоединения дополнительных устройств: кухонный пылесос или вентилятор. Пример – на 8 единиц техники понадобится установить 10 розеток.
  • Мощность проводки рассчитывается в соответствии с суммарным показателем мощности всей электротехники. Нужно это для того, чтобы в электропроводке был двукратный резерв для питания устройств. Розетки разделяют на 2 типа: 16 А – нагрузка до 2,2 кВт; 10 А – нагрузка не более 3,5 кВт. Нельзя подавать на розетку больше мощности, чем её расчётная нагрузка;
  • Приборы с высоким показателем мощности, к примеру, электроплита или бойлер, должны подсоединяться через защитные автоматы к отдельной электролинии.

Выдвижные розетки крайне удобны для использования на кухне. В особенности это заметно при использовании тех приборов, которые не требуют постоянного подключения к сети.

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

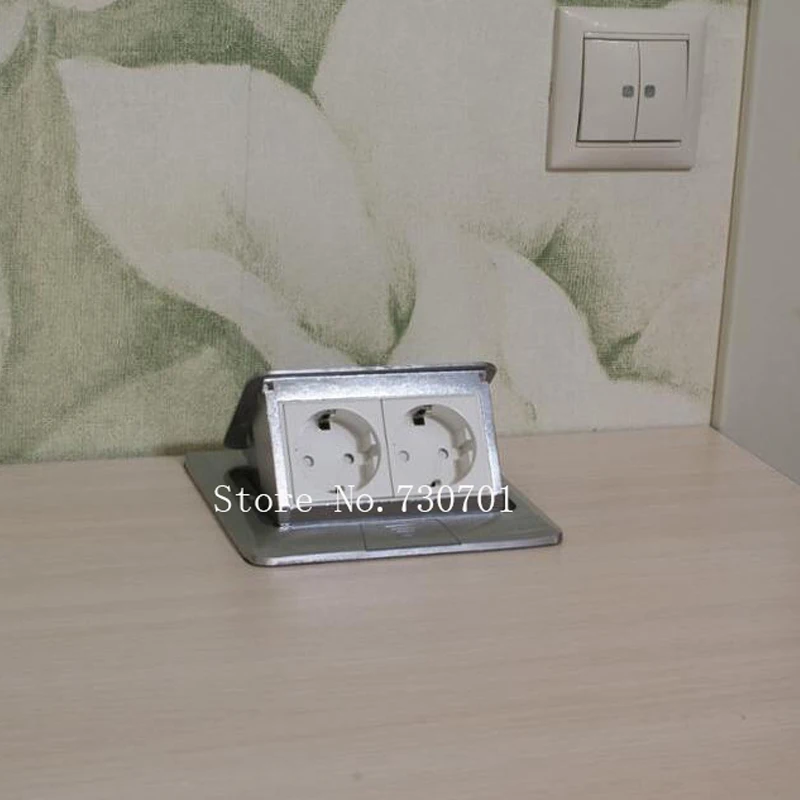

Выдвижной поворотный розеточный блок

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

Поворотный блок розеток обладает некоторыми конструкционными недостатками – запорные и подвижные механизмы, которые через время выходят из строя. Также в них проблемно подсоединять вилки бокового типа.

По типу монтажа поворотные блоки разделяют на 2 вида:

  • врезные – устанавливаются непосредственно в плоскость столешницы;
  • угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

Скрытые розетки

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Классификация встраиваемых в столешницу блоков

Установка выдвижного блока розеток в навесной шкаф

Встраиваемые в стол розетки – стильное решение для кухонных и офисных помещений. Монтировать их можно как в плоскость столешницы, так и в шкафы или столы. Такие блоки являются отличной альтернативой стандартным удлинителям, демонстрируют более высокую универсальность и комфорт использования. Обычные удлинители не всегда уместны, в особенности в таких помещениях, как конференц-залы или дизайнерские кухни.

По типу конструкции выдвижные розетки бывают:

  • горизонтальные;
  • вертикальные;
  • скрытые.

Блоки горизонтального типа могут обладать от 1 до 5 силовыми разъёмами. Кроме традиционных вилок, они могут оборудоваться портами USB, HDMI и Ethernet для подсоединения интернет-доступа.

По способу доступа к розеткам блоки разделяют на выдвижные и поворотные.

Отдельные модели розеточных блоков оснащаются функцией поворота на 180 или же на 360 градусов. Большинство из них имеют подсветку для удобства работы в темноте и формирования соответствующего стиля.

Устройства поворотного типа обладают высокой степенью надёжности. Недостатков у них фактически нет, за исключением одного фактора – невозможность взаимодействия с боковыми типами вилок.

Выдвижные розетки могут быть размещены:

  • В навесных шкафах.
  • В плоскости столов/столешниц.
  • В угловом соединении между стеной и столешницей.

Одна из главных характеристик врезной розетки – наличие защиты степени IP44 (стойкость против пыли и воздействия влаги).

Особенности устройства выдвижных конструкций

Принцип работы выдвижной розетки

Розеточные блоки выдвижного типа дают возможность сэкономить пространство, так как избавляют от надобности прокладывать отдельную электролинию для монтажа дополнительных сетевых точек.

Основные особенности таких устройств:

  • число интегрированных разъёмов – от 1 до 5, все они обладают заземлением;
  • длина кабеля варьируется в пределах 3-5 метров, в зависимости от модели устройства;
  • подсоединить блок к общей электросети можно при помощи стационарной вилки или посредством электрических клеммников.

Принцип функционирования выдвижных блоков довольно прост. В состоянии статики конструкция полностью прячется в шкаф или столешницу. Для подсоединения любого электроприбора нужно просто нажать на декоративную крышку, после чего она начнёт выдвигаться, освобождая доступ к розеткам. Есть модели, которые самостоятельно поднимаются полностью либо выдвигаются лишь на пару сантиметров. Их нужно дотянуть вверх рукой.

Чтобы спрятать розеточные блоки, необходимо просто надавить на них сверху и опустить в столешницу до щелчка.

Плюсы и минусы

Подсвечиваемый розеточный блок может служить ночником

Розеточные блоки выдвижного типа становятся всё более востребованы в современных интерьерах, так как обладают целым набором неоспоримых достоинств:

  • Высокая универсальность.
  • Не занимают место на рабочей поверхности.
  • Подходят для подключения мелкой кухонной электротехники, которая не используется постоянно.
  • На рынке имеются модели с защитой от влаги и пыли. Также есть устройства с функцией защиты от детей.
  • Идеальное сочетание с любыми стилями интерьера.
  • Возможность выбора между вертикальными блоками и горизонтальными.
  • Наличие дополнительных разъёмов, например, USB или HDMI.
  • Возможность монтирования в любую поверхность – стол/столешница.

Кроме массы плюсов устройства имеют несколько недостатков:

  • Достаточно высокая стоимость.
  • При монтаже в подвесной шкаф внутренний его объём скрадывается.
  • Невозможность установки на участках столешницы, где под ней имеются выдвижные ящики.
  • Блоки вертикального типа можно легко повредить ввиду их показателей высоты.

Все недостатки выдвижных розеток компенсируются их универсальностью. Нерабочий блок невиден невооружённым глазом, его форма напоминает обычное декоративное кольцо/прямоугольник на поверхности стола.

Особенности выбора

Встроенные розетки GTV

Выбирая розеточный блок выдвижного типа, нужно руководствоваться соотношением цена/качество, а также обращать внимание на такие факторы:

  • Необходимое число сетевых разъёмов и наличие дополнительных портов для USB-устройств, аудиотехники и прочие.
  • Удельная мощность блока – показатель суммарной мощности всей электротехники не должен ее превышать.
  • Способность розеточного блока противостоять перепадам напряжения (функция фильтра).
  • Качество материалов изготовления розеток. Дешевый пластик не выдержит частых подключений/выключений. Такие устройства имеют маленький ресурс эксплуатации.
  • Наличие защиты степени IP44. Предотвращает попадание внутрь блока пыли и влаги. Особенно это важно при выборе розеток для кухонных помещений.

Многие пользователи при выборе розеточных выдвижных блоков пытаются сэкономить на покупке, отдавая своё предпочтение китайским брендам. Плохого здесь ничего нет при условии приобретения действительно брендового устройства. Главное – не покупать копии известных производителей, которые продают за низкую цену якобы по акции. Такие блоки кроме малой долговечности ещё и опасны: их пластик трескается при воздействии температуры и влаги, что может привести к короткому замыканию.

Правила монтажа

При монтаже розеток выдвижного типа необходимо придерживаться нескольких основных правил.

Категорически запрещается устанавливать блоки вблизи плиты и возле мойки. Короткое замыкание может быть вызвано влагой и повышенными температурами. От мойки и плиты розетки нужно устанавливать на расстоянии не менее 60 см.

Процесс установки скрытых розеток

Монтаж встраиваемой выдвижной розетки в столешницу

Монтаж выдвижных розеточных блоков не сложен, домашние умельцы выполнят его самостоятельно без труда.

Алгоритм действий:

  1. Обесточить помещение.
  2. Разметить место установки блока.
  3. При помощи коронки или лобзика сделать отверстие (диаметр 65 мм) для монтажа розеток в столе, шкафу или столешнице.
  4. Закрепить устройство при помощи крепёжных элементов, которые идут в комплекте.
  5. Подсоединить блок к сети.

Если дома нет необходимых инструментов, лучше обратиться за помощью к специалистам.

Подбор места расположения устройства

Выдвижная вертикальная розетка вмонтирована в угловой навесной шкаф

Розетки выдвижного типа лучше всего устанавливать в таких местах:

  • В рабочих зонах столешниц и столов, где происходит приготовление еды. Оптимальной здесь будет установка блока на 4-5 сетевых разъёмов.
  • В зонах приёма пищи и столовых.
  • В местах отдыха всей семьи. Здесь наиболее рациональным будет монтаж розеточных блоков с комбинированными разъёмами, с наличием USB и HDMI. Это позволит подсоединять к сети и интернету телефоны и ноутбуки.

Размещение каждого выдвижного блока надо продумать заранее. Это избавит владельцев от ситуаций, когда один блок оказывается не востребованным, а другой перегруженным.

разновидности и особенности, установка своими руками

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники
Виды техникиМаксимальная потребляемая мощностьРозеткаСечение кабельАвтомат в щитке
Однофазное подключениеТрёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкафоколо 11 кВтРассчитанная на потребляемую мощность комплектаДо 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)6–11 кВтРассчитанная на потребляемую мощность панелиДо 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)3,5–6 кВтевророзеткаДо 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)16 А 25 А
Газовая панельевророзетка1,5 мм² (ПВС 3*1,5)16А
Газовый духовой шкафевророзетка1,5 мм² (ПВС 3*1,5)16А
Стиральная машина2,5 кВт7 кВт с сушкойевророзетка2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)отдельный, 16 Аотдельный, 32 А
Посудомоечная машина2–2,5 кВтевророзетка2,5 мм² (ПВС 3*2,5)отдельный, 16 А
Холодильник, морозильникменее 1 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А
Вытяжкаменее 1 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А
Кофемашина, пароварка, СВЧ-печьдо 2 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

Вертикальная выдвижная розетка

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

  • Расширение возможностей по электропитанию мелких бытовых приборов.
  • Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
  • Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
  • Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

  • Подходят лишь для временного подключения приборов.
  • Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
  • Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
  • Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

  • В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
  • Определить место установки блока.
  • С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
  • С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
  • Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

  • http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
  • http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
  • http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
  • http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid. html
  • http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
  • http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Правильный монтаж

Встраивание розетки, выдвижной из столешницы — занятие несложное, и при желании это сможет сделать каждый хозяин. Для начала к предполагаемому месту необходимо подвести кабель электропроводки с питанием. Сделать разметку круглого отверстия с необходимым диаметром. В любом удобном месте на линии разметки круга просверлите дырку сверлом.

Теперь берём электролобзик, помещаем полотно пилы в просверлённое отверстие и аккуратно вырезаем намеченный круг. Фиксируем установочные коробки крепёжными элементами, которые идут в комплекте, теперь монтируем сам блок. В комплект также входят предохранители от скачков напряжения. После монтажа подключаемся к сети и монтируем защитные рейки.

Советы для работы

  • Перед разметкой настольной розетки убедитесь в том, что под столешницей имеется достаточно свободного пространства для погружения всей конструкции. Всё, что может помешать монтажу, необходимо демонтировать, если это сделать невозможно — придётся выбрать другое место.
  • Выполняйте подключение питания только после проведения всех работ по установке.
  • Не допускайте, чтобы подключаемые провода были натянутыми, а обеспечьте небольшой запас кабеля.
  • После всех проведённых работ конструкция должна легко погружаться и выезжать из посадочного места.

Самые удобные места для расположения потайных розеток — это места, где сосредоточена электрическая кухонная утварь. Преимущественно в удобной области рабочей зоны. Все гнёзда должны соответствовать предполагаемой нагрузке.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Производители

Фирма польского происхождения, занимающаяся выпуском мебели и электрических приборов. В частности, GTV производит встроенные розетки, которые можно приобрести по небольшой цене.

Legrand. Французский крупнейший концерн, который славится на отечественном рынке производством врезных брендовых розеток с наименованиями «Estap», «Vantage» или «BTicino». Каждая модель характеризуется высокой функциональностью, разнообразным внешним видом и наличием нескольких модулей.

Evoline. Один из европейских лидеров по разработке и выпуску электротехнических товаров от немецкой компании SchulteElektrotechnik. Большинство моделей бренда Evoline представлены и на отечественном рынке. В частности, «PortCuisine», обладающая специальной конструкцией, с помощью которой доступна установка USB-соединений, HDMI-разъемов по желанию покупателя.

Производитель врезных вертикальных розеток шведского происхождения выпускает линию товаров «SmartlinePopup», снабженных силовыми контактами, необходимыми портами и разъемами для подключения сторонних устройств.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Заземление в доме своими руками: схема контура земли для сети 220В


Прокладка труб для кабелей на место розеток


Регулировка высоты верхней части коробки


Крепление электро короба на землю


Прокладка кабелей и труб к коробке


Закрываем крышкой


Встроенный в пол электроблок


Разделение кабелей низкого и высокого напряжения


Подключение проводки, фиксация


Подключена и закрыта розетка в полу


С розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

  • холодильник – до 1 кВт;
  • водонагреватель – от 1,5 кВт;
  • варочная поверхность – от 1 до 1,5 кВт;
  • стиральная машина – около 1,5 кВт;
  • электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

  • линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
  • чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
  • если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

  • согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
  • еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Монтаж встраиваемой выдвижной розетки

Установка блока производится в определённом порядке.

Монтаж розеточного блока можно осуществить самостоятельно

Подготовка отверстия

Отверстие выполняют следующим образом:

  1. На столешнице в месте установки вычерчивают круг, равный по диаметру корпусу блока.
  2. В центре круга высверливают отверстие сверлом того же диаметра, что и центровочное сверло коронки или балеринки.
  3. Меняют в патроне дрели сверло на коронку или «балеринку», вставляют центровочное сверло в просверлённое отверстие и приступают к вырезанию отверстия большого диаметра.

  4. Пройдя половину толщины столешницы, выбирают оставшийся материал с другой стороны.

При отсутствии «балеринки» и коронки применяют другой способ:

  1. Вдоль вычерченной окружности высверливают сверлом диаметром 5 мм множество отверстий, оставляя между ними тонкие простенки.
  2. Вырезают простенки любым подходящим инструментом или выламывают кусачками.
  3. Выравнивают края образовавшегося проёма шлифовальной насадкой, закреплённой в патроне дрели.

После выполнения отверстия в деревянной столешнице его стенки обрабатывают водоотталкивающим составом.

Блок устанавливают так:

  1. Вставляют его в отверстие.
  2. Фиксируют снизу винтовым крепежом, имеющимся в комплекте.

Подключение к линии электропитания

Блок, оснащённый проводом с вилкой, просто включают в стационарную розетку. При отсутствии провода прокладывают кабель от ближайшей точки подключения к электрической сети до розеточного блока. При этом надо следить, чтобы общая мощность линии вместе с новой розеткой не превысила максимально допустимую.

Если блок оснащён проводом, его подключают к стационарной розетке

Если розетки блока не подключены к клеммной колодке, их подключают отрезками проводов длиной 10–15 см. Используются провода с сечением, соответствующим номинальной нагрузке.

Правила выбора и эксплуатации приборов

На прилавках строительных магазинов представлено большое количество выдвижных розеток. При выборе приборов для эксплуатации в кухонном помещении необходимо учитывать следующие моменты:

При составлении проекта по ремонту помещения необходимо определить места размещения и число точек для подключения бытовой техники, число USB портов. Это легко подсчитать по количеству одновременно включенных приборов. К расчетным параметрам добавляется ещё 10% на оборудование, которое может быть куплено в дальнейшем. Исходя из этого значения, проводится подбор модульной конструкции.

При одновременном включении всей техники на кухне слабая электропроводка перегружается. Суммарная мощность оборудования определяет сечение кабеля с двукратным запасом и мощность блока розеток. Во время монтажа приборы придётся утапливать в столешницу. Модули должны иметь защиту от воздействия пыли и влаги, даже если они установлены на кухонном гарнитуре. Идеальным выбором для этого помещения считаются устройства с маркировкой IP44

Корпус таких изделий защищает внутренний механизм от попадания пыли и брызг воды или жира.

Особое внимание нужно обратить на соответствие модулей стилю интерьера помещения. Вертикальные блоки отличаются большими размерами корпуса независимо от производителя

Их устанавливают на фартуке или стене возле мебели. Цвет подбирается под тон отделочных материалов. Эти приборы нужно монтировать таким образом, чтобы они не мешали процессу приготовления пищи.

При выборе скрытых розеток можно руководствоваться отзывами пользователей. Лучше всего покупать качественные дорогие изделия, чем дешёвую китайскую продукцию, которая быстро выйдет из строя. Спрятанный в столешницу выдвижной блок постоянно перемещается, испытывая большие нагрузки, поэтому должен быть сделан из прочных материалов.

Для определения места закрепления блока и количества розеток в ряду отталкиваются от составленной схемы размещения электроприборов на кухне. В процессе ремонтных работ лишние точки подключения можно убрать.

встраиваемые поворотные и выдвижные, разные формы

Развитие высоких технологий открыло людям доступ к новейшим разработкам в сфере бытовой техники, мобильной связи, кабельного цифрового телевидения, компьютерных систем и интернета. Большинство этих приборов работают или заряжаются за счет электричества. Как обеспечить электропитание, не перегрузив при этом имеющиеся источники электроэнергии? Прекрасный выход – встраиваемые розетки в столешницу. Они идеально подходят для зарядки мобильного телефона, подключения светильника, настольного вентилятора или электронного гаджета.

Содержание

  • 1 Сфера применения врезных розеток
  • 2 Разновидности моделей и конструктивных исполнений
  • 3 Простота монтажа встраиваемых устройств

Сфера применения врезных розеток

Обычная кухня настоящего времени является местом сосредоточения различной бытовой техники: холодильник, микроволновая печь, вытяжка, кухонный комбайн, посудомоечная машина, телевизор и прочее. Как обеспечить подключение к электросети такое количество потребителей? Применение врезных розеток – оптимальное решение проблемы особенно для подключения переносных приборов, таких как блендер, тостер, электрочайник или мультиварка.

Конечно, подобное предложение не ограничивается только кухонным применением. Современные офисы, изобилующие компьютерной, копировальной и множительной техникой также широко используют такой вариант, как выключатель с розеткой мебельный, позволяющий, к примеру, поставить на зарядку мобильный телефон или подключить настольную лампу. Гораздо удобнее произвести эту операцию на столе, чем искать место на общем сетевом фильтре, который к тому же находится в труднодоступном месте.

Совещательная комната станет более презентабельной, если на круглом столе появятся встроенные розетки, позволяющие участникам совещания подключить свои гаджеты, используемые для доклада или записи важной информации.

Рабочие, служебные кабинеты, приемные и технические нарядные, другие помещения делового или бытового назначения – все эти объекты, нуждаются во врезных точках электропитания, которые смогут создать удобство и комфорт для подключения техники.

Разновидности моделей и конструктивных исполнений

Будет несправедливым сказать, что врезные источники питания однотипны. Различают несколько разновидностей:

  1. Врезной выключатель с розеткой мебельный изготавливается в пластиковом корпусе разных цветов. Некоторые конструкции имеют влагозащищенное исполнение и оснащены закрывающей шторкой, что дает возможность применять их в ванных комнатах на вертикальных и горизонтальных поверхностях. Рабочий ток в разных моделях может составлять от 5 до 16 А.

Выключатель с розеткой мебельный применим для установки на письменный или компьютерный стол в любом жилом, рабочем или офисном помещении.

  1. Встраиваемая розетка с задвижной крышкой, поддерживающей функцию Qi зарядки. С таким устройством нет необходимости использовать шнур для подключения гаджета к зарядному устройству. Достаточно положить его на крышку. Кроме того устройство предусматривает обычный разъем на 220 В с заземлением и гнездо USB. Рекомендуется для монтажа на столешницах конференц-залов, офисов.

  2. Врезная поворотная модель с открытием на 60° и на 180° приводится в рабочее состояние обычным нажатием на крышку. Может иметь два или три стандартных разъема на 220 В, а также разъем для USB устройств. Рассчитана на max рабочий ток до 16 А. В закрытом положении находится на одном уровне со столешницей.
  3. Встраиваемая выдвижная угловая система прекрасно подходит для вертикальной установки в углах подвесных шкафов кухонной, офисной, кабинетной мебели. Благодаря оригинальному корпусу, система может не только врезаться в дно или боковую стенку навесных полок, но независимо монтироваться под ними прямо к стене.
  4. Врезная накладная розетка не имеет выдвижного или закрывающего механизма. Она врезается в вертикальные либо горизонтальные поверхности толщиной от 5 мм до 38 мм. Может иметь 3 разъема на 220 В, а также гнездо USB. Накладные модели не рекомендуются для помещений с повышенной влажностью, но идеально подойдут для рабочих кабинетов и приемных.
  5. Встроенный выдвижной блок цилиндрической формы применим для любых помещений. В закрытом состоянии крышка устройства располагается на одном уровне со столешницей. Открывается путем нажатия на нее и последующего выдвижения. После подключения потребителя, устройство может быть снова закрыто – крышка обеспечит свободный выход провода.

Обзор встраиваемой розетки с USB видео обязательно смотрите ниже:

Каждая модель имеет свои особенности и достоинства, но всех объединяет одно качество – неоспоримое удобство эксплуатации.

Простота монтажа встраиваемых устройств

Монтаж мебельных розеток сводится к фиксации модели в вырезе столешницы или полки, а также укладке провода, исключающей его контакт с подвижными частями мебели во избежание обрыва либо повреждения. Тем не менее, подключение и коммутацию проводов лучше доверить специалисту электрику, имеющему навыки монтажа электрических сетей.

Встраиваемые мебельные электрические точки призваны не только обеспечить удобное подключение приборов, но также стать дополнением интерьера, подчеркивающим деловитость стиля рабочего кабинета.

Куда можно установить мебельную розетку смотрите видео:

Выдвижные розетки для столешницы: как установить их самостоятельно

Экология потребления.Усадьба:Какие бывают выдвижные розетки для столешницы и как установить розетки в столешницу своими руками. Подробный видео обзор встраиваемых моделей и фото вариантов.

Бытовые приборы, обеспечивающие комфорт дома и в офисе, нуждаются в подключении к электрической сети. Большое же количество накладных розеток никак не станет изюминкой в дизайне интерьера, вне зависимости от предназначения комнаты. Отличным решением в таких случаях будут выдвижные розетки для столешницы. Они помогают сэкономить место в помещении и здорово вписываются в интерьер.

Виды и особенности выдвижных розеток

Встраиваемый блок силовых разъемов является оригинальным изобретением производителей розеток. Он удобен в использовании и способен гармонично вписаться в любом помещении. Производители розеток с мировым именем предлагают покупателю все более совершенные модели и вариации таких конструкций.

Виды встраиваемых в столешницу блоков

Стильным решением для кухни-студии, офисного помещения станут встроенные розетки в шкаф, стол или столешницу. Они служат альтернативой удлинителю, одновременно являясь более совершенной его разновидностью. Ведь не всегда уместно использовать обычный удлинитель, особенно если речь идет о конференц-зале или комнате для приготовления пищи.

В зависимости от внешнего вида встраиваемого блока, розетки бывают:

  • горизонтального типа;
  • вертикально расположенные.

Горизонтальные блоки могут иметь один силовой разъем, а также 2, 3, 4 и более. Все зависит от конкретной рассматриваемой модели. Также, помимо стандартных вилок, в них может быть предусмотрено подключение USB, HDMI, интернета.

Вертикальные модели отличаются друг от друга высотой и функциональными возможностями. Среди этого вида розеточных блоков встречаются невысокие вариации, все разъемы в которых располагаются вдоль окружности прибора.

Часто можно встретить модели с 2, 3, 5 и более разъемами, располагающимися друг за другом в высоту. В эти розеточные блоки можно подключать не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки приборов.

По своим конструкционным особенностям встроенные в поверхность мебели розетки подразделяются на:

  • выдвижные;
  • поворотные.

Выдвижные блоки, в зависимости от конкретной модели, могут поворачиваться вокруг своей оси на 180, 360 градусов. Некоторые производители предлагают розетки с подсветкой, что способно задать особую атмосферу помещению.

Поворотные встраиваемые розетки считаются более надежными в эксплуатации. Основным их недостатком являются сложности в использовании приборов с боковым типом вилки.

Встроенные блоки розеток можно разместить в следующих местах:

  • в навесном шкафу;
  • в столешнице/столе;
  • в желобе между столешницей и стеной.

Встраиваемые конструкции розеточных блоков можно назвать универсальными, ведь одна и та же модель может быть установлена как в навесной шкафчик, так и в столешницу. Принципиального отличия в месте установки для таких моделей нет.

Одной из важнейших характеристик любого типа розеток является степень ее защиты. Выдвижные модели для кухни следует брать со значением IP44. Ведь, в этом помещении повышенный уровень влажности, угроза попадания мелких частиц жира и пыли.

Как устроены выдвижные конструкции

Выдвижные розетки по своему удобству и необходимости можно сравнить со встроенной мебелью для кухни. Они не просто позволяют экономить пространство, но и упрощают жизнь. Ведь нет надобности прокладывать отдельную линию, чтобы установить недостающее количество стационарных точек подключения к электросети.

Розетки, встраиваемые в столешницу, шкаф или другую поверхность, представляют собой блок разъемов, расположенных определенным образом. Их размер и внешний вид продиктован задумкой дизайнера, проектирующего конкретную модель для фирмы производителя. Чаще всего разъемы имеют заземление. Блок оснащен кабелем длиной от 1 до 3-х метров и вилкой для подключения в сеть.

Вилка выдвижного блока может быть стационарной или разборной. Если со стационарным вариантом все понятно – включил в сеть и прибор готов к использованию, то разборная вилка пригодится в случае, когда требуется нарастить длину кабеля.

Принцип работы выдвижного вертикального блока довольно прост. Эта конструкция в нерабочем состоянии полностью скрыта в укромном месте – под столешницей/в навесном шкафу. Если требуется подключить кофемолку или другой бытовой прибор, то надо нажать на верхнюю защитную крышку выдвижной розетки. Она приоткроется на пару сантиметров. Далее, просто вытянуть весь блок вверх, пока он не зафиксируется.

Фиксация происходит с помощью специальной кнопки, установленной производителем в нижней части блока. Можно включать бытовую технику, не отвлекаясь на поиски удлинителя или свободной розетки на рабочем фартуке.

Когда потребность в дополнительном силовом разъеме отпадает, достаточно отжать механизм, фиксирующий выдвижной блок, и, слегка надавив на верхнюю крышку, спрятать всю конструкцию на ее постоянное место.

Вертикальные модели могут оснащаться светодиодной подсветкой, дополнительными входами для аудио/видео аппаратуры и другого рода разъемами. Также, в зависимости от индивидуальных особенностей, есть блоки, которые можно спрятать в столешницу вместе со включенными в них вилками бытовых приборов.

Поворотный выдвижной блок розеток в нерабочем состоянии спрятан в столешнице. Когда нужно использовать один из его разъемов для включения в сеть электроприбора, достаточно нажать на специальную кнопку сверху. Некоторые модели имеют механизм, срабатывающий при нажатии на крышку. При таком срабатывании из столешницы выезжает блок, поворачивающий силовые разъемы в рабочее состояние.

Угол поворота зависит от характеристик модели – около 180 градусов. Конкретное значение обязательно указывается в инструкции производителя.

Прячется поворотный блок розеток нажатием на соответствующий механизм сверху. Его подключение к электросети осуществляется с помощью кабеля, расположенного в нижней части. В некоторых моделях не предусмотрено наличие кабеля в комплекте. Предстоит купить подходящий провод самостоятельно, учитывая технические характеристики блока.

Особенности выбора и установки выдвижных розеток

Внезапно возникшую потребность в дополнительных точках для подключения электроприборов способна удовлетворить выдвижная розетка. Ее установка не отличается особой сложностью. Важно выбрать модель, которая сможет выполнить все требования, предъявляемые к ней. Тогда сам процесс эксплуатации принесет лишь положительные эмоции.

Правила выбора блоков выдвижных розеток

Рынок розеток изобилует соблазнительными вариантами от самых именитых производителей. Чтобы среди массы предложений отобрать подходящую модель, соответствующую своим представлениям о соотношении качества и цены, надо четко формулировать требования.

Во-первых, предстоит решить, сколько понадобится силовых разъемов и дополнительных входов для аудио/видео техники, USB-кабелей и прочего. В соответствии с этими требованиями можно подбирать подходящий вариант. Возможно, придется приобрести 2 или 3 встраиваемых конструкции.

Во-вторых, нельзя забывать о мощности. Каждая модель рассчитана на максимально допустимую нагрузку, которую она способна выдержать. Поэтому, суммарная мощность электроприборов, которые планируется подключить, не должна превышать это значение.

Чтобы узнать, какую нагрузку способна выдержать приглянувшаяся модель розеточного блока, достаточно ознакомиться с его техническими характеристиками, приведенными производителем в инструкции.



В-третьих, имеет значение фирма производитель. На рынке представлена продукция компаний: немецкой Evoline, итальянской Simon Connect, российской Экопласт, французской Schneider Electric, швейцарской Kondator, польской GTV. Выдвижные розетки выполнены из высококачественных материалов.

Производители, поставляющие свою продукцию на рынок не один год, полностью отвечают за ее качество. Но есть и более дешевые аналоги, производимые китайскими фирмами – Desc Socket и Displace. Эти розеточные блоки визуально напоминают свои оригинальные прототипы, но на этом сходство заканчивается.

Выдвижные розетки китайских фирм выполнены из более дешевых материалов, поэтому уже через 4-6 месяцев они начинают приходить в негодность. Сначала блок начинает жить своей жизнью, не реагируя на потребности пользователя. Он самопроизвольно открывается и закрывается, а спустя некоторое время перестает работать.

В-четвертых, нужно подбирать вариант, соответствующий цветовой гамме помещения. Производители этому вопросу уделяют особое внимание, предлагая различные цветовые решения одной и той же модели – металл, золото, бронза, черный, белый и другие.

В-пятых, подобрав оптимальную модель, следует внимательно ее осмотреть на наличие внешних повреждений и дефектов. Также, нужно проверить комплектацию и работоспособность покупаемого устройства.

В-шестых, надо обратить внимание на степень защиты, указанную производителем в инструкции. Хорошо, когда это значение составляет IP44, если предстоит установка на кухне. Для комнаты или офиса достаточно показателя IP20.

Встраиваемые розетки: где лучше расположить

На этапе подсчета нужного количества входов для подключения к электросети надо решить, где именно будут располагаться розеточные блоки. Здесь важно, чтобы место было удобным и легко доступным.

Если встраиваемым розеткам предстоит установка в офисный стол, находящийся в комнате для переговоров/совещаний, то нужно учесть и предугадать потребности бизнес-партнеров и сотрудников. Ведь в процессе совместной работы возникает необходимость в дополнительном питании для ноутбуков, планшетов и других мобильных устройств.

Количество разъемов для подключения должно быть соизмеримо с количеством сотрудников, принимающих участие в обсуждении бизнес процессов.

Для размещения в доме розеточных блоков, встраиваемых в столешницу/шкаф, также актуально правило удобства и доступности. При этом, нельзя забывать о безопасности. Если выдвижная розетка будет устанавливаться на кухне, то надо правильно подобрать место ее расположения.

Категорически нельзя устанавливать выдвижные блоки в таких местах:

  • над/под плитой;
  • над/под мойкой;
  • рядом с плитой/мойкой.

Эти требования продиктованы правилами безопасности. Ведь попадание воды может привести к короткому замыканию. Следует выдержать расстояние в 60 см от воды и огня.

Если встроенная в столешницу розетка находится совсем близко от мойки, она может в любой момент прийти в негодность. В процессе мытья посуды не исключено проливание воды на близлежащую столешницу. А защитная крышка выдвижной розетки не является герметичной и не сможет защитить от проникновения воды в механизм.

Оптимальные места для размещения встроенных блоков – рабочая зона столешницы, активно используемая хозяйкой для приготовления блюд, а также, зона приема пищи и отдыха всех членов семейства.

Если в рабочей зоне целесообразнее расположить блок из 3-5 силовых разъемов, то в зоне отдыха нужнее будет блок комбинированных разъемов. Тогда все члены семьи смогут, при необходимости, подключать свои мобильные устройства.

Самостоятельная установка встраиваемых конструкций

Выдвижные розетки можно установить самостоятельно. Для этого понадобится минимальный набор инструментов – ведь долбить стены и прокладывать отдельную силовую линию не придется.

Основная сложность в установке заключается в том, чтобы прорезать отверстие в столешнице. В зависимости от ее материала, эта операция может потребовать использования дополнительных инструментов или привлечения специалистов. Так, если покрытие выполнено из искусственного камня, стекла или другого сложного материала, то без специальных навыков не обойтись.

Если вопрос о том, как самостоятельно установить розетки в стеклянную столешницу встал перед заказом кухонного гарнитура, то отверстия под них лучше заказать у фирмы изготовителя мебели. Не имея опыта работы с таким материалом, можно испортить дорогостоящую поверхность.

В случае, когда проделать отверстие не составит особого труда, можно смело приступать к установке выдвижного блока. Для этого надо разметить место монтажа, руководствуясь реальными габаритами, указанными в инструкции. У каждой модели они будут свои.

Окончив разметку, предстоит аккуратно вырезать отверстие. Затем, используя специальные крепежи, идущие в комплекте, плотно зафиксировать розетки. В случае установки выдвижного блока с кабелем и вилкой, останется включить его в обычную розетку. Длина кабеля позволяет достать даже до весьма удаленной электроточки за шкафчиком.

Если такой розетки нет, то встраиваемую конструкцию можно подключать напрямую к питающему проводу, поочередно соединяя соответствующие провода. Здесь важно обесточить линию, с которой предстоит работать. Иначе можно получить удар тока.

В случае, когда приобретенная модель не имеет кабеля с вилкой, предстоит выполнить соединение посадочных мест, используя отрезки провода длиной 15-20 см. Затем подсоединить питающий кабель, заведя его в отверстие корпуса коробки. Концы проводов нужно зачистить, освободив от изоляции, и присоединить в механизм розетки соответственно маркировке.

Окончив работы с проводами, можно включать питание линии и проверять работоспособность установленной выдвижной розетки.

Видео о розетках, встраиваемых в столешницу

Видео ролик о горизонтальном блоке розеток польского производителя, встраиваемых в столешницу:

Обзор использования вертикальной розетки, встраиваемой в столешницу/шкаф:

Наглядный ролик о работе вертикальной выдвижной розетки, встроенной в столешницу:

Отдав предпочтение блокам электрических разъемов, встраиваемых в столешницу, важно подобрать оптимальную модель. Ее монтаж можно совершить собственными силами, следуя инструкции по установке. Такая конструкция придаст изюминку современному интерьеру и позволит существенно сэкономить полезное пространство в комнате. опубликовано econet.ru



P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Розетки для кухни выдвижные: особенности установки

Выдвижная розетка в столе

Трудно представить жизнь современного человека без электроприборов. Больше всего их на кухне. Электроплита и холодильник, вытяжка и посудомойка, блендер и многое другое.

Из-за такой высокой нагрузки старые электросети не справляются. Технику приходится подключать по очереди, чтобы предотвратить отключение пробок. Статья подскажет, какие и как использовать розетки для кухни выдвижные.

Содержание

  • Количество розеток на кухне
    • Виды выдвижных розеток
    • Преимущества и недостатки
    • Устройство и принцип выдвижения конструкций
  • Выбор выдвижной розетки
    • Требования к установке
  • Уход и эксплуатация

Количество розеток на кухне

Розетки над столом

Прежде чем приобретать и размещать розетки на кухне, следует подсчитать их нужное количество.

Для этого существует несколько правил, которые необходимо учитывать при расчете числа и мест размещения приборов:

  • Количество колодок должно быть больше, примерно, на 25%, чем электроприборов. При наличии 12 приборов, требуется установить 15 розеток. Это позволит экстренно не освобождать розетку для подключения пылесоса или вентилятора.
  • Мощность приспособлений и проводки. Подсчитывается суммарная мощность всех электроприборов. Это необходимо, чтобы линии электропроводки обеспечивали двукратный запас, для питания приборов. Розетки выпускаются двух видов:
  1. на 16 А, под нагрузку от приборов до 2,2 кВт;
  2. на 10 А, для нагрузки до 3,5 кВт.

В одну розетку мощность подключенных приборов, не должна быть выше расчетной нагрузки на нее.

  • Приборы в кухне лучше располагать в три яруса.

Схема расположения розеток на кухне

  1. Вверху подключается вытяжка (см. Розетка для вытяжки: как выбрать и установть своими руками) и подсветка шкафов.
  2. В центре, расположенном немного выше уровня столешниц, подключаются все мелкие бытовые приборы.
  3. Внизу – розетки для питания самых мощных электроприборов, которые включены постоянно.
  • Через отдельные розетки с заземлением и через УЗО, подключаются электроприборы с высокой нагрузкой: посудомоечные и стиральные машины.
  • Особо мощные приборы, такие как электроплиты (см. Розетки для подключения электроплиты: выбираем и монтируем), духовые шкафы и бойлеры, следует подключать к отдельной линии проводки и через защитную автоматику.
  • Розетки выдвижные для кухни или встроенные, удобно использовать для приборов, не включенных постоянно.

Виды выдвижных розеток

Подключение приборов на кухне

Встроенные в стол или столешницу, розетки могут стать альтернативой удлинителю, его разновидностью.

Основные виды изделий представлены в таблице:

Тип розеткиОсобенности
По внешнему виду

Горизонтальные

Такие блоки имеют один или несколько силовых разъемов, что зависит от конкретной модели.

Кроме стандартных вилок, у них может быть подключение для интернета, USB, HDMI.

Вертикальные

Вертикальные модели имеют разную высоту и функциональные возможности. Встречаются варианты, когда все разъемы расположены по окружности прибора.

Приборы могут быть с большим количеством разъемов, расположенных по высоте друг за другом. В такие розетки подключаются: кухонная техника, зарядное устройство для мобильного телефона. Розетки бывают с нестандартными вилками.

По конструкции

Выдвижная розетка для кухни

В зависимости от модели, они могут поворачиваться на 180° или 360° вокруг своей оси.

Выпускаются розетки с подсветкой, что позволяет создать в помещении особую атмосферу.

Поворотные

Встраиваемые поворотные розетки являются более надежными при эксплуатации.

Их основной недостаток – сложность при пользовании приборов, у которых вилки расположены сбоку.

Размещать выдвижные розетки для кухни можно:

  • В столешнице/столе.

Розетка на столе

  • В шкафу навесном.

Розетка в навесном шкафу

  • Между стеной и столешницей.

Расположение прибора в желобе, между стеной и столешницей

Такие розеточные блоки – универсальные конструкции, одну и ту же модель можно устанавливать в навесной шкафчик, и в столешницу, особых отличий в месте установки нет. Важной характеристикой всех типов розеток является степень их защиты.

Совет: Приобретать выдвижные модели для установки на кухне, следует со значением IP44. Это предохранит изделие от повышенного уровня влажности, попадания в него мелких частиц пыли и жира.

Преимущества и недостатки

Подключение электроприбора в сеть

Розетка для кухни выдвижная, которая иначе называется скрытая или встроенная, монтируется в столешнице или нижней части навесных шкафов. Изделие, без включенного в него электроприбора, не видно, а все провода спрятаны под столом, что очень удобно для кухни-гостиной.

ПреимуществаНедостатки
  • Универсальность.
  • Требуется минимум места для установки.
  • Идеально использовать для подключения мелких и переносных электроприборов.
  • Существуют модели с защитой от детей и воды.
  • Прекрасно вписываются в любом интерьере.
  • Просто монтируются в любую поверхность.
  • Возможность приобретения варианта с дополнительными гнездами, для подключения телефона, интернета, кабельного TV, мобильного телефона.
  • Сравнительно высокая цена.
  • Занимают определенное место на столе или в шкафу.
  • Нельзя устанавливать в столешнице над выдвижными ящичками.
  • При монтаже вертикальных моделей существует риск сломаться от удара или расшататься от частого использования.

Устройство и принцип выдвижения конструкций

Схема выдвижения конструкции

Выдвижные розетки позволяют экономить пространство, упрощают человеку жизнь. В этом случае, нет необходимости в прокладывании отдельной линии, чтобы смонтировать дополнительное количество постоянных точек подключения приборов к электросети.

Эти конструкции состоят из блока разъемов, которые расположены определенным образом.

При этом:

  • Разъемы, чаще всего, имеют заземление.
  • Модель оснащена кабелем, длина которого до 3-х метров.
  • Для подключения в сеть имеется вилка, которая может быть разборной или стационарной.

Совет: Разборную вилку следует использовать при необходимости нарастить длину кабеля.

Принцип работы вертикального выдвижного блока состоит в следующем:

  • В нерабочем состоянии, конструкция полностью скрыта – под столешницей или в навесном шкафу.
  • Для подключения кофемолки или другого бытового прибора, необходимо нажать сверху на защитную крышку устройства, чтобы она приоткрылась на пару сантиметров.
  • Весь блок вытягивается вверх, до фиксации, которая происходит специальной кнопкой, установленной в нижней части изделия.
  • После окончания использования силового разъема, отжимается механизм для фиксации выдвижного блока, а затем, слегка надавливая на верхнюю крышку, вся конструкция прячется на свое постоянное место.

В зависимости от конструкции, вертикальные блоки, можно спрятать в столешнице с включенными вилками бытовых приборов. При монтаже поворотного выдвижного блока изделия, он прячется в столешнице в нерабочем состоянии.

Для подключения электроприбора, необходимо подготовить выдвижную розетку:

  • Нажать сверху на специальную кнопку или крышку, что зависит от модели изделия.
  • При этом из столешницы выедет блок, который поворачивает силовые разъемы конструкции в рабочее состояние.
  • В зависимости от характеристик модели, угол поворота будет, примерно 180°. Конкретное его значение указывает инструкция производителя.
  • По окончании работ, поворотный блок розеток прячется нажатием на механизм сверху.
  • Подключение изделия к электросети выполняется с помощью кабеля, размещенного в нижней части.

Подготовка к работе поворотного блока

Совет: Если в модели не предусмотрено в комплекте наличие кабеля, его следует приобрести самостоятельно, с учетом технических характеристик блока.

Выбор выдвижной розетки

Подключение электроприбора

Для правильного выбора подходящей модели, в соответствии соотношения цены и качества, необходимо:

  • Решить, какое потребуется количество силовых разъемов и добавочных входов для USB-кабелей, аудио/видео техники.
  • Определить мощность. Суммарная величина всех электроприборов, планируемых к подключению, не должна быть больше этого значения.
  • Нагрузка, которую выдерживает выбранная модель розеточного блока, приводится в инструкции производителя.
  • Выбирать изделия надежных производителей, выпускающих выдвижные розетки из высококачественных материалов. Их выпускает немецкая фирма Evoline, итальянская Simon Connect, российская Экопласт, французская Schneider Electric, швейцарская Kondator, польская GTV.

Более дешевые аналоги, производят китайские фирмы Displace Desc Socket. Визуально эти розеточные блоки напоминают оригинальные прототипы, однако качество их оставляет желать лучшего.

  • Подбирать модель, соответствующую цветовой гамме помещения. Одна и та же модель может иметь цвет металла, золота, бронзы, черный или белый и прочие.

Подключение ноутбука

  • Приобретая модель, необходимо ее внимательно осмотреть, чтобы не было внешних дефектов и повреждений.
  • Проверяется комплектация и работоспособность устройства.
  • Обращается внимание на наличие степени защиты, которая указывается в инструкции. Для кухни она должна быть IP44.

Требования к установке

Осмотр блока

Совет: Прежде всего, на этапе определения количества входов, необходимых для подключения к электросети, следует решить, где размещать розеточные блоки, чтобы ими было удобно, легко, а главное безопасно пользоваться.

Категорически запрещено устанавливать своими руками выдвижные блоки в кухне:

  • Под или над плитой.
  • Под или над мойкой.
  • Близко возле плиты и мойки.

Это необходимо для соблюдения правил безопасности. При попадании воды на розетку может возникнуть короткое замыкание. От воды и огня необходимо выдерживать расстояние не менее 600 мм.

Оптимальными местами для размещения выдвижных блоков являются:

  • Рабочая зона столешницы, используемая для приготовления блюд. Здесь правильно установить блок с 3-5 силовыми разъемами.
  • Зона приема пищи.
  • Место отдыха всей семьи. Оптимальный вариант – установка блока комбинированных разъемов. Это позволит, при необходимости, всем членам семьи подключать свои мобильники.

Чтобы правильно установить розетку стоит просмотреть видео.

При установке выдвижных розеток необходимо:

  • В крышке стола просверлить отверстие диаметром 65 мм, для установки вертикального блока.
  • В отверстие вставить блок и закрепить гайкой.
  • Розетку присоединить к линии электропроводки непосредственно или через вилку розетки-удлинителя в постоянную розетку нижнего яруса. Очень длинные провода прячутся в корпус.

В навесной шкаф установка выполняется аналогично как в столе, но снизу вверх. Обязательно перед монтажом нужно убедиться в надежности крепления шкафа.

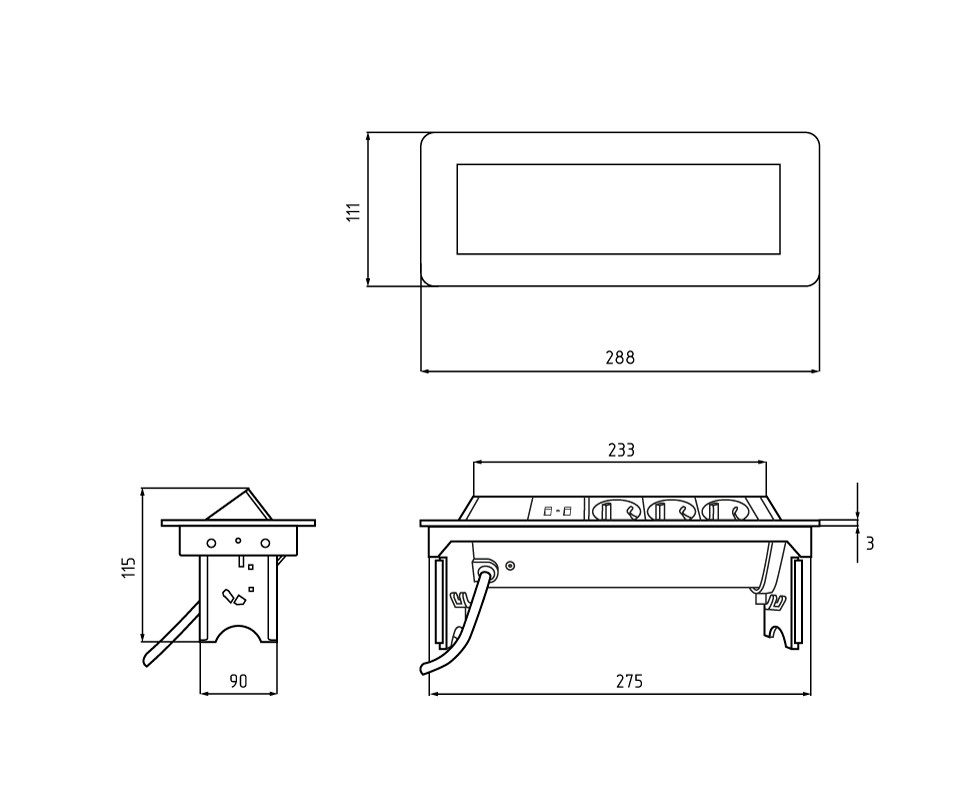

Для установки горизонтальной розетки, требуется выполнить прямоугольное отверстие. Блок крепится саморезами или входящими в комплект специальными зажимами.

Особенностями подключения поворотных розеток являются:

  • Они не портят декор, как видно на фото.

Поворотная розетка на столе

  • Все гнезда блока подключены параллельно, что необходимо учитывать при расчете оптимальной нагрузки.
  • Столешница, при монтаже в нее такой розетки, должна быть толщиной в пределах 30-50 мм.
  • Подключать кухонные выдвижные розетки лучше к отдельной линии электропитания, но можно и к наименее загруженной.

Уход и эксплуатация

При эксплуатации изделия необходимо соблюдать такие правила:

  • Нельзя присоединять к выдвижным блокам силовые приборы, постоянно эксплуатируемые. Смотанные провода при этом греются, что небезопасно.
  • Электропроводка не должна защемляться мебелью, контактировать с горячими предметами, сильно перегибаться или натягиваться.
  • Нельзя подключать к розетке максимальную нагрузку. Она может перегреться и начать плавиться.
  • Включая и выключая вилки, нужно розетку придерживать рукой, особенно если она вертикальная.

Выдвижные кухонные розетки – это отличный выбор дополнительных розеток, для подключения мелкой техники. Блоки устанавливаются быстро, имеют современный вид и незаметны в отключенном состоянии.

советы по стильному, модному и удобному размещению розетки

Сегодня дома словно набиты различного рода техникой. И каждому прибору необходимо питание, а значит и дополнительное место в розетке. Поэтому при постройке нового дома или покупке уже существующего так важно учитывать количество розеток в помещении.

И, как ни странно, кухня – одно из тех мест, где розетки жизненно необходимы, причем в достаточно большом количестве. Да и вообще, кухня – пристанище всевозможных инструментов, приборов, посуды, и даже продуктов. И очень часто бывает так, что для новой мультиварки или блендера, оказывается, не хватает розетки. Но точно также не хватает места, куда ее можно пристроить.

А еще, сейчас можно часто увидеть фото встроенных розеток, которые как раз и были созданы, чтобы облегчить выше описанные проблемы. Поэтому именно о них и пойдет сегодня речь.

Содержимое статьи

  • Выдвижные блоки розеток
  • Виды встраиваемых розеток
  • Особенности встраиваемых розеток
  • Места установки выдвижных розеток
  • Правила установки розеток
  • Выбор встраиваемых розеток для кухни
  • Фото выдвижных и встроенных розеток

Выдвижные блоки розеток

Зачастую, это хорошая замена стандартным удлинителям, так как позволяют прекрасно скрывать свое присутствие, а значит и не испортить эстетику помещения.


Представляют собой выдвижные розетки, соответственно блок розеток, незаметно встроенный в стену или кухонную мебель, и который, при необходимости, можно выдвинуть из своего укрытия.

Виды встраиваемых розеток

Все встраиваемые розетки можно разделить на два типа:

  • Горизонтальные;
  • Вертикальные.

Исходя из названия, можно предположить, чем они отличаются. А именно расположением. Но помимо этого, все розетки также отличаются по количеству разъемов, их типу, дизайну блоков.

Особенности встраиваемых розеток

Каждый вид встраиваемых выдвижных розеток имеет собственные преимущества и недостатки, однако все они имеют общий ряд отличительных особенностей.

Во-первых, это, конечно, защищенность розеток от всевозможных внешних воздействий. Будь это жир, масло или вода, такие розетки будут надежно спрятаны.


Следующая особенность – это их компактность и внешний вид. Такие розетки совершенно не портят вид кухни, а даже наоборот, дополняют его. Тем более, что можно заказать свой собственный дизайн, который будет идеально подходить к вашей стилистике.

Еще одно преимущество – удобство их использования. Если вам не нужны в данный момент электро приборы, то уберите розетку, а если понадобятся – снова выдвиньте.

Места установки выдвижных розеток

Конечно, выбор места, куда будет установлена розетка, по-прежнему остается за вами, но вот несколько общепринятых вариантов:

  • В столешнице;
  • В навесном шкафчике;
  • В тумбе.

Правила установки розеток

Так как мы имеем дело с электричеством, то правила безопасности никто не отменял. Поэтому необходимо сказать об некоторых рекомендациях по установке встраиваемых розеток.

Если розетки устанавливаются для встраиваемой технике, то их лучше всего будет расположить в соседних шкафчиках, но не слишком далеко (в пределах 1 метра).

Если розетка устанавливается вблизи от воды (раковина, батареи, сточные трубы), то в ней обязательно должна быть установлена защита от влаги (IP44).

Для большого количества розеток рекомендуется наличие заземления.

Выбор встраиваемых розеток для кухни

При покупке блоков розеток для кухни необходимо учитывать некоторые нюансы, о которых будет сказано далее.

При выборе розетки, в первую очередь следует обращать внимание не на дизайн и функционал розетки, а на качество внешних элементов и отсутствия их повреждений. Безопасность превыше всего.

Старайтесь выбирать розетки с заземлением, тем более, если на них будет высокая нагрузка.


Как уже было сказано выше, при выборе розеток для мест с повышенной влажностью, необходимо убедиться, что розетка имеет нужную защиту.

Также, исходя из бюджета, смотрите на дополнительные функции розеток. К примеру, в современных моделях все чаще можно встретить функцию автоматического выталкивания вилок из разъемов, когда задвигаешь розетку на место, что довольно удобно.

Еще обращайте внимание на количество и тип разъемов, которые могут быть в розетке.

Это были основные моменты, которых стоит придерживаться, однако не надо считать их обязательными критериями качества.

В современном доме необходимо множество розеток для подключения всевозможной техники, и кухня не исключение. Теперь вы знаете, чему отдать предпочтение и на что обращать внимание при выборе той или иной модели встроенной розетки для мебели.

Фото выдвижных и встроенных розеток

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Как сделать органайзер для розеток

По

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 13.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

без брызг

Обзор проекта

Плотники, механики и мастера точно знают одно: ключом к быстрому и эффективному выполнению проектов является правильная организация инструментов. И ключом к организации инструментов является наличие определенного места для каждого инструмента. Таким образом, вы всегда точно знаете, где что-то найти, когда вам это нужно.

Особенно важна организация сокетов. Если бы вы просто позволили им скапливаться в ящике с инструментами, вы бы потратили слишком много времени на поиск нужного вам размера и так ничего и не сделали бы. Не говоря уже о том, что это оставит ваши розетки поцарапанными, повредит отделку и, возможно, удалит индикаторы размера. Мы придумали не один, а два самодельных органайзера для розеток, которые легко и быстро сделать, и они обязательно вернут ваши проекты в нужное русло.

Прежде чем начать

Прежде чем покупать материалы, решите, какой вариант органайзера для розеток лучше подойдет для ваших нужд. Если вы хотите организовать розетки в ящике, идеально подойдет настольная версия. Если вам нужен органайзер для розеток, на который вы можете сослаться над своим рабочим столом, настенная итерация — это то, что вам нужно. Каждый из них может быть настроен в соответствии с вашими конкретными розетками и потребностями.

Оборудование/инструменты

Настенный органайзер для розеток
  • Митра пила
  • Настольная пила
  • Рулетка
  • Карандаш
  • Сверлить
  • Сверла
  • Молоток или гвоздодер
  • Орбитальная шлифовальная машина
  • Материалы для отделки дерева (по желанию)
Настольный органайзер для розеток
  • Рулетка
  • Карандаш
  • Митра пила
  • Настольная пила
  • Сверлить
  • 3/16-дюймовое сверло
  • Молоток
  • Материалы для отделки дерева (по желанию)

Материалы

Настенный органайзер для розеток
  • 1-дюймовая x 4-дюймовая x 8-футовая сосновая доска
  • 2-дюймовые шурупы
  • 3-дюймовые шурупы
  • Стеновые анкеры (опционально)
  • Клей для дерева
  • Брэд ногти
  • Желаемая отделка дерева (необязательно)
  • шлифовальные тарелки зернистостью 120
  • Магнитные полосы с клейкой основой
Настольный органайзер для розеток
  • сосновая доска 1/2 дюйма x 4 дюйма x 2 фута
  • 36-дюймовый x 3/16-дюймовый круглый деревянный дюбель
  • Клей для дерева
  • шлифовальные тарелки зернистостью 120
  • Желаемая отделка дерева (необязательно)
  • 1 Длинный гвоздь

Как сделать настенный органайзер для розеток

Настенный органайзер для розеток идеально подходит для хранения розеток прямо над верстаком, где их будет хорошо видно.

  1. Измерьте свои розетки

    Начните с размещения розеток бок о бок, оставляя между ними небольшой зазор, и измерьте длину ряда. Если вы планируете включить несколько наборов сокетов, например метрические и SAE, поместите их в одну строку, чтобы получить правильное измерение.

  2. Обрезная нижняя панель

    Используйте размер ваших гнезд плюс 1/8 дюйма, чтобы определить длину нижней доски, затем отрежьте ее по длине с помощью торцовочной пилы.

  3. Разрезать плату по ширине

    Ширина доски будет определяться шириной самой широкой розетки плюс толщина ваших магнитов плюс 1 дюйм. Аккуратно разорвите доску с помощью настольной пилы.

  4. Обрезная доска

    Отрежьте еще одну доску такой же длины, как и нижняя. Ширина этой доски будет определяться высотой самой высокой розетки. Распилите по ширине с помощью настольной пилы.

  5. Отрезанные концевые детали

    Отрежьте две торцевые части с помощью торцовочной и настольной пилы. Размеры этих частей будут равняться ширине нижней доски и высоте задней доски плюс 3/4 дюйма.

  6. Отшлифовать доски

    Отшлифуйте доски до гладкости и удалите все осколки краев.

  7. Собери части

    Поместите заднюю доску поверх основной доски напротив одного края, чтобы создать форму буквы «L». Просверлите три-четыре равноудаленных пилотных отверстия в нижней части нижней доски в задней доске. Скрутите кусочки вместе.

    Прикрепите концевые части с помощью столярного клея и гвоздей. Удалите излишки клея для дерева.

    Наконечник

    Если вам нужен декоративный вид, перед сборкой внешний угол каждого концевого элемента можно обрезать по своему усмотрению. Скруглите угол, обработайте края или используйте лобзик для создания сложных деталей.

  8. Отделка дерева (дополнительно)

    Обработайте древесину желаемым способом. Его можно красить, морить, смазывать маслом или обрабатывать любой другой деревянной отделкой, которую вы только можете придумать. Дайте ему высохнуть в соответствии с инструкциями производителя выбранного вами отделочного материала.

  9. Прикрепите магниты

    Снимите клейкую подложку с магнитных полос и прикрепите их к задней панели в нижней части. Если они не подходят идеально в соответствии с вашей индивидуальной длиной, чередуйте высоту магнитов в кирпичной кладке. Как бы вы их ни расположили, убедитесь, что каждая розетка имеет магнитную подложку, которая удерживает ее на месте.

  10. Крепление органайзера розеток

    Закрепите органайзер для розеток на стене с помощью 3-дюймовых шурупов. Если вы не можете забить шпильки обоими винтами, используйте усиленные анкеры.

  11. Добавить метки (необязательно)

    Если ваши розетки плохо читаются или вам просто нужен простой справочный материал, добавьте этикетки с размерами внизу, используя приспособление для изготовления этикеток или маркер с тонким концом.

Как сделать настольный органайзер для розеток

Этот настольный органайзер для розеток идеально подходит для того, чтобы оставить его на рабочем столе или спрятать в глубокий ящик ящика для инструментов.

  1. Расставьте и измерьте розетки

    Этот органайзер сокетов, по сути, представляет собой модифицированную плату, на которой сокеты располагаются вертикально. Чтобы определить размеры платы, расположите розетки рядом на одной линии в вертикальном положении. Длина вашей платы будет равна длине линии сокетов плюс 1 дюйм. Чтобы сделать плату короче, немного сместите ряд разъемов в шахматном порядке.

    Если вы планируете расположить два ряда розеток на одном органайзере, например SAE и метрические, расположите две строки рядом друг с другом. Ширина доски будет равна ширине двух рядов плюс 1 дюйм.

  2. Измерьте и отрежьте доску

    Используйте размеры, которые вы нашли, чтобы разрезать доску, используя торцовочную пилу для пропила по длине и настольную пилу, чтобы распилить ее по ширине.

  3. Песочная доска

    Отшлифуйте доску до гладкости и удалите все осколки.

  4. Расставить розетки на доске

    Поместите розетки поверх разделочной доски в исходном порядке.

  5. Отметьте позиции гвоздем

    Чтобы точно отметить положение каждой розетки, используйте длинный гвоздь. Поместите гвоздь в центр каждого гнезда и слегка постучите молотком, чтобы сделать вмятину на древесине. Постарайтесь постучать достаточно сильно, чтобы оставить след, но достаточно легко, чтобы не нарушить расположение других розеток.

  6. Просверлите отверстия под дюбель

    Просверлите отверстия на каждой отметке от гвоздя с помощью сверла диаметром 3/16 дюйма, держа сверло как можно более прямо. Для идеально прямых отверстий используйте сверлильный станок, если таковой имеется.

  7. Отрежьте детали дюбеля

    Используйте торцовочную пилу, чтобы разрезать дюбель на части, которые примерно соответствуют каждому гнезду. Расположите их в линию, совпадающую с линией гнезда, чтобы сохранить порядок при сборке.

  8. Клеевые дюбели

    Нанесите каплю клея на конец каждого дюбеля и поместите их в соответствующие отверстия. По упорным дюбелям слегка постучите молотком. Удалите излишки клея и дайте высохнуть.

  9. Отделка дерева (по желанию)

    Обработайте древесину желаемой отделкой.

    Наконечник

    Напыление — отличный вариант для настольного органайзера для розеток из-за плотного расположения дюбелей.

  10. Добавить метки (необязательно)

    Если ваши розетки плохо читаются или вам просто нужен простой справочный материал, добавьте этикетки с размерами по краям с помощью приспособления для изготовления этикеток или тонкого маркера.

Все о выдвижной электрической розетке на кухонной столешнице — Kato Electrical | Независимый подрядчик по электроснабжению

Кухни внутри дома спроектированы так, чтобы обеспечить функциональность с элементами дизайна, которые выделяют их среди остальных. На кухне происходит много работы, кроме готовки. Если у вас есть более одного человека, который занимается приготовлением пищи, один человек будет обрабатывать или готовить все ингредиенты, а другой отвечает за их приготовление.

В настоящее время существует множество кухонных приборов, призванных облегчить нашу жизнь, а также сэкономить время. Будь то мясорубка, измельчитель или кухонный комбайн, все они стали необходимой частью нашей жизни. Это также означает, что вам нужны надежные розетки для их подключения, чтобы вы могли быстро выполнить свою работу.

Однако, если у вас есть кухонный остров, будет сложно найти рядом с ним розетку. Или, если вам нужно подключить несколько приборов и иметь только одну розетку, это может стать для вас довольно сложным. Чтобы решить эту проблему, многие люди приспосабливаются к новому решению: выдвигают электрическую розетку на кухонной столешнице. Это не только функционально с точки зрения дизайна и установки, но и помогает вам легко выполнять свою работу.

Давайте углубимся в тему и посмотрим, как вы можете найти электрика в Ванкувере, чтобы установить выдвижную электрическую розетку на вашей кухне.

Как установить выдвижную электрическую розетку на кухонной столешнице?

Выдвижная электрическая розетка — это розетка, которая скрыта под поверхностью вашей деревянной столешницы или кухонного острова и может быть нажата или повернута, чтобы «выдвинуться», предоставляя вам различные розетки питания и даже USB-порты. которые вы можете использовать для зарядки своих устройств.

В последнее время они стали очень популярны и решают основную проблему, с которой сталкивается большинство людей на кухне. Большинство домовладельцев выбирают выдвижные электрические розетки вместо стандартных, когда переделывают свою кухню.

Они не только скрыты от глаз, когда не нужны, но и являются безопасным и надежным источником питания для ваших кухонных приборов, которые потребляют много электроэнергии. Теперь вам не нужны традиционные настенные розетки или чрезмерно длинные удлинительные кабели, чтобы увеличить количество необходимых розеток.

Установить выдвижную электрическую розетку на кухонной столешнице очень просто, и любой опытный электрик в Ванкувере может легко сделать это за несколько часов. Давайте рассмотрим общий процесс установки, чтобы вы также могли лучше понять его. Если вы пытаетесь установить розетку самостоятельно, будьте осторожны, имея дело с проводами. Один неправильно подключенный провод может нанести большой ущерб.

Выбор места

Первым и наиболее важным шагом в установке выдвижной электрической розетки является выбор места, где вы хотите ее установить. В идеале его следует разместить там, где вы обычно держите кухонную технику, или на самой просторной столешнице, чтобы вы могли легко разместить несколько приборов одновременно. Обязательно выберите место вдали от раковины и посудомоечной машины, так как влага может плохо сказаться на электрических розетках. Также рекомендуется держать его подальше от плиты и духовки, чтобы на него не попали какие-либо разливы или брызги.

Если у вас есть кухонный остров, вы также можете разместить на нем выдвижную электрическую розетку, так как она находится далеко от всех действий, а также предоставляет вам подходящее место для хранения ваших приборов. Имейте в виду, что эта электрическая розетка должна быть подключена к ближайшей настенной розетке, чтобы подать на нее питание, поэтому, если вы выберете место, которое находится слишком далеко, это увеличит стоимость проводки, а также сложность работа.

Выбирая место для вашей электрической розетки, вы также должны убедиться, что ваше решение соответствует Национальному электрическому кодексу (NEC), в котором говорится, что вы должны размещать розетку в пределах первых 9квадратных футов вашей столешницы и установите дополнительные розетки на каждые 18 квадратных футов. Итак, если у вас большая кухня, вы можете установить несколько выдвижных электрических розеток, расположенных на равном расстоянии друг от друга для максимального удобства и полезности.

Создание пространства

После того, как вы определились с местом, где вы хотите разместить электрическую розетку, следующим шагом будет вырезание для нее отверстия в деревянной столешнице или на кухонном острове. Этот шаг гораздо более важен и требует точности и осторожности, так как вы не хотите, чтобы ваши красивые столешницы были испорчены царапинами и порезами.

Для этой работы электрик использует соответствующие инструменты. Следует помнить одну вещь: прежде чем вы приступите к вырезанию корпуса для выдвижной электрической розетки, убедитесь, что вы знаете, сколько места она займет, чтобы в конечном итоге вы не вырезали слишком много или слишком мало места. . Мало того, что это будет контрпродуктивно, но устройство не будет подходить должным образом, и, следовательно, вы не сможете вставлять и вынимать его так, как должно.

Для этой цели лучше пойти и купить выдвижную электрическую розетку, прежде чем звонить электрику. Они смогут осмотреть весь блок и измерить его, прежде чем делать какие-либо вырезы. Таким образом, не только ваше время, но и ваши деньги будут сэкономлены, а ваши драгоценные столешницы не будут повреждены.

После того, как вырез сделан, электрик может установить выдвижную электрическую розетку на место, чтобы проверить правильность вырезания. Затем они могут удалить его, чтобы перейти к следующему шагу.

Установка выдвижного блока

Последний шаг включает в себя установку выдвижной электрической розетки, что намного больше, чем установка блока в вырез. Более важным, чем это, является прокладка проводки для вашего нового устройства. Провода придется спрятать под агрегат и провести к ближайшей розетке, чтобы они не были видны и не портили эстетику вашей кухни.

Это одна из самых сложных задач, и электрик в Ванкувере — единственный человек, который может выполнить этот шаг правильно. Как упоминалось выше, если место для выдвижной розетки находится довольно далеко от ближайшей настенной розетки, вам придется проложить дополнительную проводку, что может повлечь за собой дополнительные расходы.

После завершения электропроводки электрик сначала подключит ее к устройству. Затем они открутят настенную розетку, чтобы обнажить ее проводку, и подсоединит к ним провода блока. Настенная розетка будет действовать как розетка и подавать питание на недавно установленную выдвижную электрическую розетку. Когда проводка закреплена, электрику остается только установить блок на место и плотно затянуть винты. и установка завершена.

В Национальном электротехническом кодексе также указано, что при установке выдвижной электрической розетки домовладельцы должны попросить своих электриков установить вместе с ней прерыватель цепи замыкания на землю. Он играет важную роль в обнаружении любых замыканий на землю или коротких замыканий в вашей системе и защитит ваши кухонные приборы от перегрева и неисправности, отключив питание в розетке, что также спасет вас от поражения электрическим током.

Это основные этапы установки выдвижной электрической розетки, которую можно установить на любую столешницу или поверхность на кухонном острове. Просто убедитесь, что выбрали подходящее место, которое находится вдали от влаги и разливов, и где у вас есть достаточно места для правильного хранения ваших приборов. Также убедитесь, что вы соблюдаете рекомендации NEC, упомянутые выше, и что вы нанимаете профессионального опытного электрика в Ванкувере для этой работы, а не выбираете маршрут «сделай сам».

Как проверяется выдвижная электрическая розетка после установки?

После того, как ваш электрик установил выдвижную электрическую розетку на столешницу вашей кухни, его работа на этом не заканчивается. Обязательно попросите их также проверить розетку, чтобы, если есть какие-либо неисправности, их можно было устранить до того, как они вызовут серьезную проблему в вашей электрической системе. Одна из вещей, которую они должны проверить, это не перегружена ли цепь.

Чтобы проверить, не перегружена ли цепь, электрики подключают как можно больше приборов к выдвижной электрической розетке и включают их по одному. Если в какой-то момент на этом этапе сработает автоматический выключатель вашей кухни, вы получите представление о том, сколько приборов вы можете безопасно использовать одновременно. Более того, если автоматический выключатель срабатывает только на одном или двух приборах, вам также следует заменить автоматический выключатель на тот, который легко выдержит нагрузку.

Еще одна вещь, которую следует проверить, это механизм выдвижения электрической розетки, и даже вы можете сделать это, нажав на верхнюю часть электрической розетки, чтобы увидеть, плавно ли она выдвигается. Если есть какое-либо препятствие или оно не выходит полностью, вашему электрику, возможно, придется снять его и проверить должным образом.

Поскольку вы все проверяете, не забудьте также проверить стенную розетку, которую вы используете в качестве розетки. Часто кухонные розетки подвергаются воздействию тепла и влаги, что приводит к ослаблению их проводов, что увеличивает вероятность короткого замыкания. Также может случиться так, что если ваш автоматический выключатель срабатывает при подключении приборов, проблема заключается в сетевой розетке, а не в автоматическом выключателе. Замена настенной розетки на новую обойдется вам всего в несколько долларов, чтобы вы могли быть спокойны.

Почему вам не следует устанавливать выдвижную электрическую розетку самостоятельно?

Хотя электромонтаж может показаться простым, он может быть довольно опасным и фатальным, а небольшая ошибка может иметь разрушительные последствия. Если вы не будете внимательны при подключении проводов, вы сильно рискуете получить удар током, что может привести к необратимому повреждению или даже смерти. Если вы неправильно установите выдвижную электрическую розетку и включите настенную розетку, к которой вы ее подключили, это может привести к короткому замыканию, которое может привести к перегреву всей проводки вашей кухни, что приведет к увеличению затрат.

Поэтому всегда будет мудрым решением воспользоваться услугами профессионального электрика, который знает свою работу наизнанку и сможет сделать ее для вас намного быстрее, чем вы.

Причины немедленно установить выдвижную электрическую розетку

Если вы заинтригованы выдвижными электрическими розетками и их пользой, у вас может возникнуть соблазн пойти и купить ее прямо сейчас и позвонить своему электрику для установки это как можно скорее. В этом плане нет никакого вреда. Вот несколько причин, по которым вам следует быстро установить выдвижную электрическую розетку.

Кухонные острова имеют уникальный электротехнический код

Выше мы обсуждали Национальный электротехнический кодекс, который регулирует использование и установку электрооборудования в доме. Как правило, кухонные острова имеют одну розетку, которая устанавливается сбоку, но, согласно новым дополнениям к NEC, в настоящее время в большинстве штатов домовладельцы обязаны устанавливать выдвижные электрические розетки на своих кухонных островах вместо настенных розеток.

Настенные розетки ограничивают пространство

Согласно NEC, на вашей кухне через каждые 48 дюймов должна быть установлена ​​розетка, а это означает, что для других элементов на вашей кухне, таких как раковина, окна и т. д., будет ограничено пространство. Это означает, что вы должны поддерживать зазор 18 дюймов между вашей стеной и раковиной, если за ней есть розетка, и зазор 24 дюйма между вашей плитой и стеной. Это дает вам очень мало места для работы, поэтому вы можете заменить настенные розетки на выдвижные электрические розетки, чтобы решить эту проблему.

Более простое управление проводами

Естественно, когда вы используете кухонные приборы, подключенные к настенной розетке или розетке на кухонном острове, то тут, то там свисают провода, особенно если вы используете удлинитель. Это угроза безопасности как для вас, так и для ваших детей. С выдвижными электрическими розетками управление проводами становится намного проще.

Зарядите свои устройства

Вы забывчивый человек, который забывает зарядить свой смартфон, когда занят на кухне? Если это так, все, что вам нужно, — это выдвижная электрическая розетка с USB-портами для зарядки. Таким образом, ваш телефон заряжается, пока вы готовите, и он также находится рядом с вами, поэтому вы не пропустите ни одного звонка или уведомления. Некоторые электрические розетки также обеспечивают беспроводную зарядку, поэтому вам даже не нужно подключать кабель для зарядки, чтобы зарядить телефон.

Свобода установки фартука

Поскольку электротехнические правила требуют, чтобы у вас была розетка через каждые 48 дюймов, это часто означает, что у вас есть розетка за плитой, и именно поэтому большинство людей не могут установить фартук, даже если они хотят. В результате пространство не только выглядит менее привлекательным, но и становится довольно грязным от всех брызг, вызванных приготовлением пищи. С выдвижными электрическими розетками вам не нужно об этом беспокоиться, так как вы можете снять настенную розетку и установить любой фартук, который вам нужен для защиты ваших стен и повышения эстетической ценности вашей кухни.

Доступ к нескольким розеткам

Еще одним дополнительным преимуществом установки выдвижных электрических розеток на кухонной столешнице является то, что они могут предоставить вам от двух до шести электрических розеток, а также два или три порта USB, в зависимости от того, какой из них вы предпочитаете. купить. С другой стороны, настенные розетки в основном имеют только одну розетку, поэтому вы не можете подключить к ним несколько приборов одновременно. Таким образом, вы не только получаете больше розеток с выдвижными розетками, но и экономите время.

На этом наша статья подходит к концу. Мы надеемся, что вы понимаете полезность и преимущества установки выдвижной электрической розетки на вашей кухне. Они очень функциональны и предоставляют вам достаточное количество розеток для всех ваших потребностей в электропитании. Кроме того, вы можете скрыть их от глаз, когда они не используются, что сохранит чистый и элегантный внешний вид вашей кухни.

Всякий раз, когда вы устанавливаете выдвижную электрическую розетку, убедитесь, что вы следуете приведенным выше рекомендациям в соответствии с Национальным электротехническим кодексом, а также обеспечиваете безопасность для себя и своей семьи. Наняв электрика в Ванкувере, вы не только сможете профессионально выполнить свою работу, но и подскажете, какую модель купить, а также поможет понять электрические коды, которым необходимо следовать.

Лучший набор головок (сделай сам) | Семейный мастер на все руки

Обновлено: 05 октября 2018 г.

Наш эксперт расскажет вам, на что обратить внимание при покупке следующего набора головок

Следующий проект›

Семейный мастер на все руки

Наш штатный эксперт тестирует и сравнивает 5 наборов головок ведущих производителей. Вот результаты его обзора и краткое изложение функций, которые ему нравятся больше всего.

Эксперты DIY журнала The Family Handyman Magazine

Обзор: Наборы головок стоимостью менее 80 долларов США

Каждый домашний мастер нуждается в наборе головок, но сортировка среди множества различных наборов может привести к путанице. На первый взгляд все они похожи, разница лишь в количестве штук. Затем, когда вы присмотритесь, вы обнаружите, что есть различия в характеристиках храповика, гнезда и корпуса. Поэтому мы изучили состав, качество и производительность основных брендов и определили победителей.

Вы можете купить наборы с 25 розетками (около 40 долларов) и со 128 розетками (200 долларов). Мы выбрали наборы в диапазоне от 44 до 80 долларов, потому что они хорошо подходят для среднего мастера, который также занимается уходом за автомобилем. Если вы выберете набор большего или меньшего размера, рекомендации нашего бренда останутся в силе. Вы получаете одинаковое качество и функции независимо от размера набора.

Познакомьтесь с экспертом

Рик Мускоплат пишет каждый выпуск для отдела автомобилей и гаражей и всю свою жизнь занимается гаечными ключами (и головками).

Обзор храповиков: количество зубьев

Размер зубьев храповика

Чем больше зубьев храповика, тем меньше требуется поворота (меньше градусов вращения) для перемещения на один щелчок, что удобно в тесных помещениях.

Все трещотки, которые мы пробовали, работали хорошо и должны служить вам всю жизнь. Но некоторые из них имеют функции, облегчающие работу. Вот основные соображения.

Зубчатый механизм внутри храпового механизма невидим, и его легко не заметить. Но с точки зрения удобства количество зубьев на этих внутренних шестернях имеет решающее значение. Чем больше зубцов, тем лучше, потому что большее количество (и, следовательно, меньших) зубцов позволяет сократить замах назад. Это особенно важно, когда вы работаете в тесных помещениях, где у вас не так много места, чтобы повернуть рукоятку назад, чтобы получить следующий «укус» на гайке или болте.

А поскольку трещотки с мелкими зубьями имеют меньшее внутреннее сопротивление, они с меньшей вероятностью открутят ослабленную гайку или болт при обратном ходе. Количество зубьев на трещотках с приводом 3/8 дюйма варьировалось в зависимости от марки, от 36 до 72 зубьев. Самая грубая трещотка требовала движения на 10 градусов; трещотка с самыми мелкими зубьями, всего 5 градусов.

Трещотки с мелкими зубьями менее долговечны?

Мы рассмотрели наборы торцевых головок в выпуске за сентябрь 2012 г. (стр. 48), и нам понравились трещотки с 72 зубьями, потому что для захвата следующего зуба требовалось всего 5 градусов поворота. Мы получили письма от читателей, в которых говорилось, что трещотки с мелкими зубьями не так прочны, как трещотки с крупными зубьями, и что мы должны были предупредить читателей об этой слабости.

Американское общество инженеров-механиков (ASME) устанавливает стандарты прочности храповика. Все 3/8 дюйма. храповики должны выдерживать минимальный крутящий момент 1800 дюйм-фунтов, независимо от количества зубьев. Обе показанные трещотки соответствуют минимальному стандарту. Фактически, эта новая трещотка с мелкими зубьями на 3 градуса и 120 положениями от Gear Wrench превосходит стандарты ASME на 80 процентов. Пока трещотка соответствует стандартам ASME, количество ее зубьев не определяет ее прочность.

Трещотки: быстросъемный механизм

Кнопка быстрого отсоединения

Функция быстрого отсоединения позволяет легко снять головку с храповика.

Четыре из пяти марок имеют «быстрый выпуск», когда вы нажимаете кнопку, и гнездо выпадает. Быстрый выпуск также фиксирует головку на месте, поэтому она не застревает на головке болта и не становится постоянной частью двигателя. Без этой функции вам придется выдергивать гнездо из храповика — не так весело с жирными руками.

Трещотка: обработка инструмента

Сравнение отделки

Гладкая поверхность облегчает очистку.

Четыре из пяти трещоток были полностью отполированы с закругленными краями в области ладони. Трещотка Craftsman имеет текстурированную поверхность и более прямоугольный профиль. Мы предпочитаем полностью полированные версии, потому что их легче чистить. Достаточно было просто протереть тряпкой. Текстурированная трещотка ловила грязь на острых краях.

Трещотка: Механизмы реверса

Механизмы реверса

Рычаг имеет тенденцию работать лучше, чем циферблат, в тесных ситуациях.

Большинство трещоток имели реверсивный механизм с рычажным приводом, а не циферблатную конструкцию. Если вы работаете на открытой местности, подойдет любой вариант. Но в ограниченном пространстве рычаг использовать гораздо проще.

Проверка головок

Маркировка размеров головок

Лазерная маркировка легче всего читается.

Мы ожидали, что некоторые головки будут изготовлены лучше, чем другие, и будут более точно подходить к гайкам и болтам. Итак, мы случайным образом проверили гнезда во всех пяти комплектах с помощью контрольных гаек и щупа. К нашему удивлению, мы обнаружили, что все бренды практически идентичны и находятся в допустимых пределах. Таким образом, тратя больше, вы не получите более точную розетку, а просто другие функции.

Разница в маркировке гнезд
Большинство домашних мастеров находят гнездо нужного размера методом проб и ошибок, поэтому четкая маркировка гнезд не так важна на этапе «выполнения» проекта. Но они важны, когда пора ставить розетки обратно в корпус. Лазерная маркировка — новейшая тенденция, и, взглянув на фото выше, вы поймете, почему. Его намного легче читать. Тем не менее, рельефные маркировки работают хорошо, если они достаточно большие. Кобальтовые головки имеют лазерную маркировку, которая также имеет цветовую кодировку: красная для дробных и синяя для метрических.

Шестигранные или двенадцатигранные головки?

«Двенадцатигранные головки отлично подходят для большинства бытовых ремонтов и проектов», — говорит Рик Мускоплат, представитель редукторной службы TFH. «Но для ремонта автомобиля, косилки или мотоцикла я всегда использую шестигранные головки. Они имеют более толстые стенки и прикладывают усилие к плоскому уступу болта/гайки с шестигранной головкой, а не к углам. Таким образом, я могу приложить больше крутящего момента, не скругляя плечевые углы».

Количество точек означает количество углов, врезанных в гнездо. Большинство современных застежек имеют шестигранную форму (шесть сторон). Но 12-гранные розетки предлагают ряд преимуществ для среднего домовладельца. Самый большой плюс 12-гранной головки в том, что она дает вам вдвое больше стартовых позиций. Таким образом, вам нужно всего лишь повернуть гнездо не более чем на 30 градусов, прежде чем оно наденется на застежку (в отличие от 60 градусов для шестигранного гнезда). Это важная функция, когда вы работаете в ограниченном пространстве или в труднодоступных местах, например внутри прибора.

«Неплохо иметь под рукой 12-гранные инструменты, — говорит Мускоплат. «Но если бы мне пришлось выбирать только один тип, я бы выбрал шестиочковые».

Конструкция корпуса

Пластиковые ящики

Чемоданы с защелками, защелками и петлями со штифтами лучше выдерживают интенсивное использование.

Футляры для всех пяти наборов изготовлены из пластика. Но некоторые из них построены лучше, чем другие. Например, у брендов Husky и Stanley петли и защелки изготовлены из гибкого пластика. В других случаях используются защелки с вытяжным болтом, а также защелки и петли со штифтами, которые лучше выдерживают интенсивное использование.

Мы также обнаружили, что набор насадок Husky и розетки Stanley было трудно извлечь из футляров. Корпуса других марок были лучше спроектированы и требовали меньше усилий для снятия и замены компонентов.

Гарантии

Все пять брендов предлагают ограниченную пожизненную гарантию. Craftsman, Kobalt и Harbour Freight заменяют сломанные розетки безрецептурным обменом прямо в магазине. Хаски и Стэнли требуют, чтобы вы отправили сломанную розетку по почте, чтобы получить бесплатную замену. Kobalt предлагает интересную дополнительную гарантию. Если вы зарегистрируете набор при покупке, Kobalt заменит все потерянные розетки (вы платите только за доставку и обработку).

Принадлежности для головок, которые должны быть у вас

Трещотка с гибкой головкой

Гибкая угловая головка и более длинная рукоятка позволяют проникать в труднодоступные места и обеспечивают больший рычаг. Около 30 долларов США

Удлинители

Удлинители помогают добраться до труднодоступных мест. Около 20 долларов за комплект.

Вибрация

Если вы не можете попасть прямо в болт, это поможет. 1/4 дюйма и 3/8 дюйма. привод, около 20 долларов за комплект

Стандартный набор головок подходит для большинства работ, но рано или поздно (скорее всего, раньше) вам придется работать в ограниченном пространстве. Чтобы избавить себя от проклятий, подумайте о покупке некоторых аксессуаров при покупке набора розеток. Эти три аксессуара, показанные в этой серии фотографий, могут поставить розетку в нужное место и превратить медвежью работу в кусок пирога.

Обязательный аксессуар

Эти переходники (около 5 долларов США за набор из двух штук) превращают вашу беспроводную дрель с шестигранным приводом в гнездо. Когда вы столкнетесь с одним из тех продуктов для самостоятельной сборки с миллионом гаек, вы сможете быстро пройти через него.

Обзор бренда: Набор кобальтовых насадок #85179

Набор кобальтовых насадок #85179

Этот комплект обладает всеми достоинствами, а также большим количеством зубьев храпового механизма, что обеспечивает наименьшее колебательное движение, необходимое для работы.

Набор из 93 предметов Kobalt (торговая марка Lowe’s) включает 39 торцевых головок и 3/8-дюймовую головку. привод, удлинитель длиной 3 дюйма. Каждое гнездо выгравировано лазером и имеет цветовую кодировку, позволяющую различать дробные и метрические значения. Храповики полностью отполированы и оснащены функциями быстрого освобождения и реверса рычага. Трещотка имеет наибольшее количество зубьев (72 зуба), и для зацепления следующего зуба требуется всего 5 градусов движения. И корпус — лучший из всех, с защелками на вытяжных болтах, металлическими шарнирными штифтами и фиксаторами гнезд, которые легко снимать и заменять. Кроме того, гарантия Kobalt делает еще один шаг вперед: всего за стоимость доставки и обработки она заменяет потерянные розетки, что случается гораздо чаще, чем поломки.

Стоимость около $75

Обзор бренда: Набор для мастера #39094

Набор для мастера #39094

Этот набор имеет гнезда с лазерной гравировкой для удобства чтения, поставляется в прочном футляре с удобным доступом к гнезду и другими полезными функциями.

Этот набор Craftsman (торговая марка Sears) состоит из 94 предметов и включает в себя 52 головки и удлинитель на 3/8 дюйма длиной 6 дюймов, помещенный в хорошо сконструированный чемодан большого размера, в котором можно разместить дополнительные аксессуары. Гнезда с лазерной гравировкой хорошо обозначены, и каждое из них лежит в корпусе лицевой стороной вверх, так что вы можете видеть отверстие гнезда. Это помогает, когда вы выбираете сокеты методом проб и ошибок. Храповики имеют быстроразъемный механизм и рычажно-реверсивный механизм. Но ни один из них не имеет полной полировки, что затрудняет их чистку. Количество зубьев (36) является самым грубым из пяти, требующим перемещения на 10 градусов для зацепления следующего зуба.

Стоимость около 80 долларов США.

Обзор бренда: Комплект Harbour Freight # 67995

Комплект Harbour Freight # 67995

Этот комплект имеет полностью отполированные трещотки и хороший футляр, но не имеет некоторых других особенностей.

Этот набор из 64 предметов Harbour Freight не является точным сравнением с другими наборами, но это самое близкое, что мы могли найти в магазине. Он содержит 59 торцевых головок трех размеров: 1/4, 3/8 и 1/2 дюйма, а также 3-дюймовый. удлинитель для каждого из двух приводов меньшего размера. Маркировка разъемов рельефная. Все три трещотки полностью отполированы. Однако ни один из них не имеет функции быстрого выпуска или рычажного реверсивного механизма. С дизайном реверса циферблата может быть сложнее работать в ограниченном пространстве. Корпус хорошо продуман с защелками и откидной крышкой.

Стоимость около 50 долларов США

Обзор бренда: Набор головок Husky # 69026

Комплект головок Husky # 69026

Этот комплект головок Husky имеет самый большой ассортимент головок в этой категории и множество других полезных функций.

Набор Husky (торговая марка Home Depot) из 100 предметов включает 71 торцевую головку, один приводной стержень 3/8 дюйма, удлинитель длиной 6 дюймов и один удлинитель длиной 3 дюйма 1/4 дюйма. удлинитель. Набор головок Husky предлагает самый большой ассортимент головок по цене. От лазерной гравировки откажешься, а штампованные маркировки мелкие. Но трещотки имеют полную полировку и быстродействующий и рычажно-реверсивный механизмы. Количество зубьев храповика (54) требует перемещения на 6,6 градуса. Наша самая большая претензия к этому набору связана с корпусом — разъемы трудно снять.

Стоимость около 55 долларов США

Обзор бренда: Набор Stanley #94-375

Набор Stanley #94-375

Этот набор имеет почти все хорошие функции храповика и гнезда и продается по низкой цене.

Этот набор из 85 предметов Stanley включает 69 торцевых головок и три удлинительных стержня (3-дюймовые и 6-дюймовые приводы 1/2 дюйма и один 3-дюймовый привод 3/8 дюйма). водить машину). Трещотки Stanley имеют то же количество зубьев (54) и конструкцию, что и трещотки Husky, описанные выше. Набор стоит дешевле и отлично подойдет для проектов по ремонту дома. Но в нем отсутствуют некоторые размеры сокетов, обычно используемые для ремонта автомобилей.

Стоимость около 44 долларов.

Посмотрите не только на общее количество деталей

Все наборы инструментов для механиков рекламируют огромное количество деталей в коробке. Но многие наборы включают в себя инструменты, которые вы редко будете использовать или уже можете иметь, например, шестигранные ключи или биты для отверток. Поэтому вместо того, чтобы смотреть на общее количество штук в наборе головок, сосредоточьтесь на количестве головок (метрических и дробных) и диапазоне размеров в наборе.

Совет покупателям: Покупайте наборы головок со скидкой. Цены, указанные здесь, являются обычными розничными ценами. Но все эти наборы часто поступают в продажу и зачастую с существенной скидкой. Вы можете сэкономить от 25 до 40 процентов.

Отзывы производителей

Лучшие характеристики: Kobalt #85179

Набор из 93 предметов Kobalt (торговая марка Lowe’s) имеет 39 головок и 3/8-дюймовую головку. привод, удлинитель длиной 3 дюйма. Каждое гнездо выгравировано лазером и имеет цветовую кодировку, позволяющую различать дробные и метрические значения. Храповики полностью отполированы и оснащены функциями быстрого освобождения и реверса рычага. Трещотка имеет самое большое количество зубьев из тех, что мы тестировали (72 зуба), и требуется всего 5 градусов движения, чтобы зацепить следующий зуб. И корпус — лучший из всех, с защелками на вытяжных болтах, металлическими шарнирными штифтами и фиксаторами гнезд, которые легко снимать и заменять. Кроме того, гарантия Kobalt делает еще один шаг вперед: всего за стоимость доставки и обработки она заменяет потерянные розетки, что случается гораздо чаще, чем поломки.

Лучшее соотношение цены и качества: набор головок Husky #69026

Набор из 100 предметов Husky (торговая марка Home Depot) включает 71 головку, одну на 3/8 дюйма, удлинитель на 6 дюймов и одну насадку на 3 -дюйм-длинный 1/4-дюйма удлинитель. Этот набор предлагает самый большой ассортимент розеток по цене. Храповики полностью отполированы, имеют быстродействующий и рычажно-реверсивный механизмы. Счетчик зубьев храповика (54) требует только движения на 6,6 градуса для зацепления. Все по низкой цене.

Лучшая цена: Стэнли № 94-375

Этот набор из 85 предметов Stanley включает 69 торцевых головок и три удлинительных стержня (3-дюймовые и 6-дюймовые приводы 1/2 дюйма и один 3-дюймовый привод 3/2 дюйма). 8-дюймовый привод). Храповики полностью отполированы, имеют быстродействующий и рычажно-реверсивный механизмы. Счетчик зубьев храповика (54) требует только движения на 6,6 градуса для зацепления. Набор стоит меньше, чем другие, и хорошо подойдет для проектов по ремонту дома.

Первоначально опубликовано: 04 октября 2018 г.

Похожие проекты

Популярные обучающие видео

как и где лучше установить

Бытовая техника, обеспечивающая комфорт дома и в офисе, должна быть подключена к электрической сети. Большое количество накладных розеток не станет изюминкой в ​​дизайне интерьера вне зависимости от назначения помещения.

Отличным решением в таких случаях станут выдвижные розетки для столешницы. Удобные в использовании устройства помогают сэкономить место в помещении и идеально вписываются в интерьер.

Мы познакомим вас с видами выдвижных розеток, предлагаемых к продаже. Здесь вы найдете ценную информацию о конструктивных особенностях, особенностях эксплуатации и монтажа мобильных разновидностей электрических точек. Информация дополнена фотографиями, схемами и видеопрезентациями.

Содержание статьи:

  • Виды и особенности выдвижных розеток
    • Классификация накладных блоков
    • Особенности устройства выдвижных конструкций
  • Особенности подбора и установки выдвижных розеток
    • Информация для совершения грамотной покупки
    • Выбор места устройства
    • Самостоятельный монтаж закладных конструкций
  • Выводы и полезное видео по теме2
  • и особенности выдвижных розеток

    Блок разъемов встроенный силовой — оригинальное изобретение. Он удобен в использовании и способен гармонично вписаться в любое помещение.

    Всемирно известные производители розеток предлагают покупателю все более сложные модели и вариации такого дизайна.

    Цветовые решения, предлагаемые производителями, позволяют выбрать наиболее подходящий для вашего дома вариант, который сделает розетку практически незаметным элементом интерьера

    Классификация модулей столешницы

    Стильное решение для кухни-студии, офисного помещения будут встроенные розетки в шкаф, стол или столешницу. Они служат альтернативой удлинителю, одновременно являясь его более продвинутой разновидностью. Ведь не всегда уместно использовать обычный удлинитель, особенно если речь идет о конференц-зале или комнате для приготовления пищи.

    Для конференц-зала целесообразно установить несколько блоков встроенных розеток. Это позволит избежать путаницы с проводами от удлинителей.

    В зависимости от внешнего вида встраиваемого блока розетки бывают:

    • горизонтального типа;
    • вертикально расположенные.

    Горизонтальные блоки могут иметь один разъем питания, а также 2, 3, 4 и более. Все зависит от конкретной рассматриваемой модели. Также помимо стандартных штекеров их можно снабдить USB, HDMI, выходом в интернет.

    Низкие модели с разъёмами разного типа хорошо подходят для установки в зоне отдыха, если в доме проживает семья из 2 человек

    Вертикальные модели отличаются друг от друга высотой и функциональностью. Среди данного типа розеточных блоков есть младшие вариации, все разъемы в которых расположены по окружности устройства.

    Часто можно встретить модели с 2, 3, 5 и более разъемами, расположенными друг за другом по высоте. В эти блоки розеток можно подключить не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки устройств.

    Выдвижные розетки с входами, расположенными по кругу, достаточно компактны. Они позволяют одновременно подключать несколько потребителей электроэнергии с разными разъемами

    По конструктивным особенностям розетки, встраиваемые в поверхность мебели, делятся на:

    • выдвижные;
    • поворотный.

    Выдвижные блоки, в зависимости от конкретной модели, могут вращаться вокруг своей оси на 180, 360 градусов. Некоторые производители предлагают розетки с подсветкой, которые способны создать в помещении особую атмосферу.

    Выдвижные вертикальные модели, имеющие достаточно большую высоту над столешницей, необходимо аккуратно эксплуатировать, осторожно вынимая заглушку

    Поворотные встраиваемые розетки считаются более надежными в эксплуатации. Главный их недостаток – сложность в использовании устройств с боковым типом вилки.

    Поворотно-выдвижные модели более устойчивы, чем вертикальные. Это связано с их небольшой высотой над столом

    Встроенные блоки розеток можно разместить в следующих местах:

    • в навесном шкафу;
    • в столешницу/стол;
    • в желобе между столешницей и стеной.

    Встраиваемые конструкции блоков розеток можно назвать универсальными, ведь одну и ту же модель можно установить как в навесной шкаф, так и в столешницу. Принципиальной разницы в месте установки для таких моделей нет.

    Расположение ящика в навесном шкафу очень удобное. Главное предусмотреть свободное место для его установки

    Одной из важнейших характеристик любой розетки является ее степень защиты. Выдвижные модели для кухни стоит брать со значением IP44. Ведь в этом помещении повышенный уровень влажности, угроза появления мелких частиц жира и пыли.

    Особенности устройства выдвижных конструкций

    Выдвижные розетки по своему удобству и необходимости можно сравнить с . Они не только экономят место, но и упрощают жизнь. Ведь нет необходимости прокладывать отдельную линию для установления недостающего количества стационарных точек подключения к электросети.

    Розетки, расположенные в желобе между стеной и столешницей, надежно защищены кожухом от влаги и жира в процессе эксплуатации

    Розетки, встраиваемые в столешницу, шкаф или другую поверхность, представляют собой блок разъемов, расположенных определенным образом. Их размер и внешний вид продиктованы задумкой дизайнера, разрабатывающего конкретную модель для компании производителя.

    Чаще всего разъемы заземлены. Агрегат комплектуется кабелем длиной от 1 до 3 метров и вилкой для подключения к сети.

    Вилка выдвижного ящика может быть стационарной или складной. Если со стационарным вариантом все понятно — подключен к сети и устройство готово к использованию, то разборная вилка пригодится, когда нужно увеличить длину кабеля.

    Принцип работы выдвижного вертикального блока достаточно прост. Эта нерабочая конструкция полностью спрятана в укромном месте — под столешницей/в навесном шкафу.

    Если вы хотите подключить кофемолку или другой бытовой прибор, необходимо нажать на верхнюю защитную крышку выдвижной розетки. Она откроется на пару сантиметров. Затем просто потяните весь блок вверх, пока он не зафиксируется на месте.

    Особенности работы с выдвижной розеткой схематически изображены в следующей подборке:

    Галерея изображений

    Фото

    Блок розеток вставлен в положение стола

    Извлечение блока выпуска из полости стола

    Установка блока в удобном для работы положении

    Использование ящика в выдвинутом положении

    Фиксация происходит с помощью специальной кнопки, установленной производителем в нижней части блока. Вы можете включать бытовую технику, не отвлекаясь на поиски удлинителя или свободной розетки на рабочем фартуке.

    Когда потребность в дополнительном разъеме питания отпадет, достаточно выдавить фиксирующий ящик механизм и, слегка надавив на верхнюю крышку, спрятать всю конструкцию на постоянное место.

    Вертикальные модели могут быть оснащены светодиодной подсветкой, дополнительными входами для аудио/видеоаппаратуры и другими разъемами. Также в зависимости от индивидуальных особенностей существуют блоки, которые можно спрятать в столешницу вместе с вилками входящих в них бытовых приборов.

    Встроенная в столешницу розетка, называемая поворотной, приводится в действие поворотом крышки. При вращении разъемы для подключения вилки прибора размыкаются

    Поворотный выдвижной блок розеток в нерабочем состоянии спрятан в столешнице. Когда вам нужно использовать один из его разъемов для подключения к сети электроприбора, просто нажмите на специальную кнопку сверху.

    Некоторые модели имеют механизм, срабатывающий при нажатии на крышку. При этой операции из столешницы выезжает блок, поворачивая разъемы питания в удобное для использования положение.

    Угол поворота зависит от характеристик модели — около 180 градусов. Конкретное значение должно быть указано в инструкции производителя.

    Заранее спланировав установку выдвижных розеток, можно ориентироваться на это при изготовлении столешницы. Затем специалисты сделают специальное отверстие и крышку под него

    Поворотный блок розеток прячется нажатием на соответствующий механизм сверху. Его подключение к электросети осуществляется с помощью кабеля, расположенного внизу. Некоторые модели не включают кабель в комплект. Приходится покупать подходящий провод самостоятельно, учитывая технические характеристики агрегата.

    Особенности подбора и установки выдвижных розеток

    Внезапную потребность в дополнительных точках подключения электроприборов может удовлетворить выдвижная розетка. Его установка не представляет особой сложности. Важно выбрать модель, которая сможет выполнить все предъявляемые к ней требования. Тогда сам процесс эксплуатации будет приносить только положительные эмоции.

    Поворотная встраиваемая розетка все чаще используется для создания дополнительных точек подключения к сети

    Информация для грамотной покупки

    Аутлет-маркет пестрит соблазнительными вариантами от самых известных производителей. Чтобы среди массы предложений выбрать подходящую модель, соответствующую их представлениям о соотношении качества и цены, необходимо четко сформулировать требования.

    Во-первых, осталось решить, сколько потребуется разъемов питания и дополнительных входов для аудио/видеоаппаратуры, USB-кабелей и прочего. В соответствии с этими требованиями вы сможете выбрать подходящий вариант. Возможно, вам придется приобрести 2 или 3 встроенных конструкции.

    Во-вторых, нельзя забывать о силе. Каждая модель рассчитана на максимально допустимую нагрузку, которую она может выдержать. Эта информация также необходима для понимания, необходимого для подключения. Поэтому суммарная мощность электроприборов, которые планируется подключить, не должна превышать это значение.

    Чтобы узнать, какую нагрузку выдерживает привлекательная модель блока розеток, достаточно ознакомиться с ее техническими характеристиками, приведенными производителем в инструкции.

    Блоки розеток, которые можно утопить в столешнице при включении прибора защищают прибор от брызг и капель жира

    В-третьих, важен производитель. На рынке представлена ​​продукция компаний: немецкой Evoline, итальянской Simon Connect, российской Ecoplast, французской Schneider Electric, швейцарской Kondator, польской GTV. Выдвижные розетки из высококачественных материалов.

    Производители, поставляющие свою продукцию на рынок не один год, несут полную ответственность за ее качество. Но есть более дешевые аналоги китайских фирм — Desc Socket и Displace. Эти блоки розеток визуально напоминают свои оригинальные прототипы, но на этом сходство заканчивается.

    Выдвижные розетки китайских фирм изготавливаются из более дешевых материалов, поэтому через 4-6 месяцев начинают портиться. Сначала агрегат начинает жить своей жизнью, не реагируя на потребности пользователя. Он самопроизвольно открывается и закрывается, а через некоторое время перестает работать.

    В-четвертых, нужно подобрать вариант, соответствующий цветовой гамме комнаты. Производители уделяют этому вопросу особое внимание, предлагая разные цветовые решения одной и той же модели – металл, золото, бронза, черный, белый и другие.

    Вне зависимости от уровня защиты конкретной модели, агрегат следует размещать подальше от воды, т. к. они не обладают водонепроницаемыми свойствами

    В-пятых, выбирая оптимальную модель, ее следует тщательно осмотреть на наличие внешних повреждений и дефектов. Также нужно проверить комплектацию и работоспособность купленного устройства.

    В-шестых, необходимо обращать внимание на степень защиты, указанную производителем в инструкции. Хорошо, когда это значение IP44, если приходится устанавливать на кухне. Для комнаты или офиса достаточно IP20.

    Выбор места расположения устройства

    На этапе расчета необходимого количества вводов для подключения к электросети необходимо решить, где именно будут располагаться блоки розеток. Важно, чтобы место было удобным и легкодоступным.

    Использование выдвижной конструкции в первую очередь должно быть удобно хозяйке кухни

    Если вам необходимо установить встроенные розетки в офисный стол, расположенный в комнате для переговоров/совещаний, то вам необходимо учитывать и предугадывать потребности деловых партнеров и сотрудников. Ведь в процессе совместной работы возникает потребность в дополнительном питании ноутбуков, планшетов и других мобильных устройств.

    Количество коннекторов для подключения должно быть соизмеримо с количеством сотрудников, участвующих в обсуждении бизнес-процессов.

    Для размещения в доме розеточных блоков, встроенных в столешницу/тумбу, также актуально правило удобства и доступности. При этом нельзя забывать о безопасности. Если будет установлена ​​выдвижная розетка, то нужно выбрать правильное место.

    Категорически запрещается устанавливать выдвижные блоки в таких местах:

    • над/под плитой;
    • над/под раковиной;
    • рядом с плитой/мойкой.

    Эти требования продиктованы правилами техники безопасности. Ведь попадание воды может привести к короткому замыканию. Держитесь на расстоянии 60 см от воды и огня.

    Если слив, встроенный в столешницу, находится очень близко к раковине, он может в любой момент выйти из строя. В процессе мытья посуды не исключено проливание воды на соседнюю столешницу. А защитная крышка выдвижной розетки не герметична и не сможет защитить от проникновения воды внутрь механизма.

    Разместив дополнительные электрические точки подальше от плиты, можно не переживать, что корпус встроенного блока расплавится

    Лучшее место для размещения встроенных блоков – рабочая зона столешницы, которая активно используется хозяйкой для приготовления пищи, а также местом еды и отдыха всех членов семьи.

    Если в рабочей зоне целесообразнее разместить блок из 3-5 силовых разъемов, то в зоне отдыха будет нужнее блок комбинированных разъемов. Тогда все члены семьи смогут при необходимости подключить свои мобильные устройства.

    Самостоятельный монтаж закладных конструкций

    Выдвижные розетки можно установить самостоятельно. Для этого понадобится минимальный набор инструментов – не придется долбить стены и прокладывать отдельную линию электропередач.

    Галерея изображений

    Фото

    Встроенную розетку можно просто купить в магазине или выписать понравившееся устройство

    Перед установкой следует разобраться с комплектацией, в которую входит сама парная розетка, крепеж и монтажная пластина, которая фиксируется на обратной стороне столешницы

    Замеряем реальные размеры поворотного отвода, которые в бюджетных моделях не всегда совпадают с указанными в паспорте

    Перед установкой внимательно изучаем устройство спаренного поворотного отвода с тыльной стороны

    Тщательно продумываем и выбрать место для установки блока выдвижных розеток, так как для установки потребуется вырезать отверстие в столе. Ошибки потом исправить будет невозможно

    Отмечаем место и размер отверстия, в которое будет погружаться нижняя часть устройства, скрытая под столом. Вырежьте отверстие в блоке по разметке

    Сверху прибор запрессован вин, снизу, под столешницей — монтажной пластиной, по периметру отверстия установлен уплотнитель ПВХ

    После установки и подключения агрегата проверяем его действие на практике . В закрытом положении над столом выступает только верхняя панель устройства

    Шаг 1: Приобретение поворотного блока

    Шаг 2: Комплектация блока двумя розетками

    Шаг 3: Измерение реальных размеров

    Шаг 4: Изучение изнутри

    Шаг 5: Выбор оптимального положения для пары розеток

    Шаг 6: Создание монтажного отверстия

    Шаг 7: Установка двойной поворотной розетки на столе

    Шаг 8: Проверка установлена ​​выдвижная розетка

    Основная сложность при установке — вырезать отверстие в столешнице. В зависимости от материала эта операция может потребовать использования дополнительных инструментов или привлечения специалистов.

    Итак, если покрытие выполнено из искусственного камня, стекла или другого сложного материала, то без специальных навыков не обойтись.

    В щелевое отверстие столешницы помещается выдвижная конструкция и надежно фиксируется крепежными элементами

    Если перед заказом кухонного гарнитура возник вопрос, как самостоятельно установить розетки в стеклянную столешницу, то отверстия для них лучше всего заказал у компании производителя мебели. Без опыта работы с таким материалом можно испортить дорогую поверхность.

    В случае, когда сделать отверстие не сложно, можно смело приступать к установке ящика. Для этого отметьте место установки, руководствуясь реальными размерами, указанными в инструкции. У каждой модели будет свое.

    Закончив разметку, аккуратно вырежьте отверстие. Затем с помощью прилагаемого крепежа, идущего в комплекте, плотно зафиксировать розетки. В случае установки выдвижного блока с кабелем и вилкой остается включить его в обычную розетку. Длина кабеля позволяет добраться даже до очень удаленной электрической точки за шкафом.

    В зависимости от модели и производителя выдвижных блоков розеток их размеры и схемы установки будут отличаться. Информация об этих данных приведена в инструкции.

    Если такой розетки нет, то встраиваемую конструкцию можно подключить напрямую к питающему проводу, поочередно подключая соответствующие провода. Важно обесточить линию, с которой предстоит работать. В противном случае может произойти шок.

    В случае, когда в купленной модели нет кабеля с вилкой, необходимо соединить сиденья с помощью проводов длиной 15-20 см. Затем подключите кабель питания, заведя его в отверстие в корпусе коробки. Концы проводов необходимо зачистить, освободить от изоляции и подсоединить к розеточному механизму согласно маркировке.

    Закончив работу с проводами, можно включить питание линии и проверить работоспособность установленной выдвижной розетки.

    Информацию о правилах монтажа и последовательности монтажа стационарного блока розеток можно найти на одном из наших сайтов.

    Выводы и полезное видео по теме

    Видео №1. Видео о горизонтальном розеточном блоке польского производителя, встроенном в столешницу:

    Видео №2. Обзор использования вертикальной розетки, встроенной в столешницу столешница/шкаф:

    Видео №3. Наглядное видео о работе вертикально-выдвижной розетки, встроенной в столешницу:

    Отдав предпочтение блокам электроразъемов, встроенным в столешницу, важно выбрать оптимальный модель. Его установку можно произвести самостоятельно, следуя инструкции по установке. Такая конструкция внесет изюминку в современный интерьер и значительно сэкономит полезную площадь в помещении.

    Хотите рассказать о том, как вы устанавливали выдвижную розетку своими руками, или о том, как пользуетесь удобным устройством уже много лет? Возникли вопросы или нашли спорные моменты в тексте? Пожалуйста, прокомментируйте в поле ниже.

    Как скрыть электрические розетки на кухне

    Перейти к содержимому
    • Посмотреть увеличенное изображение

    Это происходит постоянно. Дизайнеры тратят часы, недели, а иногда и месяцы на создание красивой кухни для клиента. И затем наступает время, когда вам нужно заняться крышками выходных отверстий для задней панели. Никому не нравится, когда крышка розетки нарушает целостный дизайн. Кухни все больше и больше превращаются в жилые помещения, и все, от шкафов до столешниц, идет в ногу со спросом на красивые кухонные компоненты. То есть… за исключением непритязательной электрической розетки.

    Электрические розетки десятилетиями выглядели практически одинаково, и в ближайшее время мы не ожидаем, что это изменится. Хотя, очевидно, что каждый день на рынке появляется все больше продуктов, предназначенных для беспроводной работы, как правило, кухонные рабочие лошадки, такие как миксеры, блендеры, эспрессо-машины и тостеры, по-прежнему нуждаются в проводном питании.

    Photo by Christian Mackie on Unsplash

    Электрические коды на кухнях

    Практически во всех кухнях, кроме самых маленьких, есть много возможностей спрятать приборы на столешнице, разместив их внутри высоких шкафов или гаражей. Однако электрический код требует, чтобы  розетки не устанавливались лицевой стороной вверх на кухонные столешницы и чтобы розетки располагались не дальше 48 дюймов друг от друга на любой стене с длиной нижнего шкафа 12 дюймов и более. Логика этого кода заключается в том, что в идеале ни один прибор на столешнице не должен находиться на расстоянии более 24 дюймов от розетки. Хотя это имеет некоторый смысл, учитывая, что шнуры для приборов на столешнице обычно не длиннее 24 дюймов, требование кода действительно создает некоторые эстетические проблемы для согласованного дизайна.

    Итак, представьте, что вы только что выбрали самую красивую мраморную плиту или какой-либо другой дизайнерский элемент для кухонного фартука, потому что вам нужен непрерывный вид натурального камня с присущим ему рисунком или даже росписью… вполне вероятно, что вам понадобится сделайте вырезы для размещения электрических розеток, соответствующих нормам, чтобы ваш инспектор по разрешению на строительство прошел вашу проверку и сертифицировал кухню для фактического использования.

    Иллюзия профессиональной архитектурной фотографии

    Я уже слышу, как вы протестуете: «Но мои вдохновляющие изображения, которые я вырезал из Pinterest и журналов, не имеют розеток на их мраморных фартуках!!»

    Хотя это и правда, к сожалению, это не так, потому что есть скрытая альтернатива. Потому что, ну, фотошоп.

    Photo by deborah flōden на Unsplash

    У дизайнера Эмили Хендерсон есть отличный пост, в котором она показывает в самом конце поста, что регулярно фотошопит рекламные изображения. Если профессиональные архитектурные фотографы не могут творчески скрыть розетки с помощью выставленных разделочных досок, умело размещенной поваренной книги или декоративных бутылок с оливковым маслом, Photoshop является обычным инструментом для удаления неприглядных покрытий.

    Так как же спрятать крышки розеток в кухонном фартуке?

    Расположение Расположение Расположение

    Существует три возможных места установки розеток, которые обычно разрешены нормами (всегда дважды проверяйте требования местных норм и правил у подрядчика), и каждое из них имеет свои достоинства и недостатки.

    1. На стене фартука
    2. Под верхними шкафами
    3. Под столешницу
    1. На фартуке стены

    Большинство существующих кухонных розеток расположены на стене, и в этих случаях, если вы не планируете реконструкцию, важно попытаться свести к минимуму наличие крышек розеток. Есть много способов уменьшить видимое воздействие крышек розеток.

    Установка выпускных крышек из цветного, окрашенного или окрашенного стекла

    Часто это самый дешевый способ решения проблемы с крышками для фартука, поскольку эти решения могут быть приобретены и установлены домовладельцем с помощью отвертки.

    В большинстве хозяйственных магазинов продаются белые, миндальные и черные крышки для розеток. Однако производители осветительных приборов, такие как Lutron и Legrand, предлагают крышки розеток различных цветов и оттенков. Дизайнеры интерьеров обычно имеют доступ к образцам цветов и блеска покрытия и могут помочь вам максимально точно подобрать цвет плитки или камня для фартука, чтобы минимизировать визуальное нарушение.

    Фото Naomi Hébert на Unsplash

    В некоторых хозяйственных магазинах продается пластиковая крышка розетки под покраску. В этом случае вы можете взять образец плитки или камня для фартука в хозяйственный магазин и подобрать его по цвету, чтобы создать индивидуальную краску, которую вы затем нанесете на поверхность окрашиваемой крышки. Хотя этот метод, как правило, является самым простым и наименее дорогим вариантом, одним из недостатков этого метода является то, что крышка может покрыться переносимыми по воздуху кулинарными маслами и требует более тщательной и более частой очистки, а также регулярного повторного окрашивания. Поэтому мы рекомендуем использовать высокоэффективную краску (моя любимая — Benjamin Moore Aura), которая выдерживает частые стирки. Кроме того, выбирайте глянцевый блеск, чтобы жир на поверхности стирался быстрее и легче, чем матовый. Имейте в виду, что отражение краски со стеклянным блеском будет выделяться больше, чем матовый блеск на матовом фоне. Итак, если у вас матовый фартук, вы должны решить для себя, хотите ли вы отдать предпочтение максимальной моющейся поверхности (глянцевый блеск) или максимальной скрытости (матовое покрытие на матовом фартуке).

    Если у вас есть фартук из стеклянной плитки или фартук из окрашенного стекла с тыльной стороны, использование стеклянной крышки выходного отверстия создаст наименьшее визуальное нарушение, потому что вы можете подобрать цвет плитки или стекла, а глянцевый блеск может быть очень близким к точному соответствие. Этот метод аналогичен описанному выше покрытию под покраску, за исключением того, что вы на самом деле окрашиваете заднюю сторону стеклянного покрытия и устанавливаете его неокрашенной стороной наружу. Это оставляет гладкую стеклянную поверхность и упрощает очистку и обслуживание, поскольку вы можете использовать различные чистящие средства для поверхностей и стекол для удаления масел, не повреждая поверхность. Они дороже, чем пластиковые крышки под покраску, и их можно купить в Интернете или в специализированных магазинах для кухни. Обязательно прочтите инструкцию к краске, чтобы выбрать краску, которая предназначена для гладкого прилипания к стеклу без разводов.

    Одним из главных преимуществ использования такого покрытия является то, что, если вы терпеливы и обладаете некоторыми навыками рукоделия, вы можете нарисовать убедительно реалистичные линии затирки на обратной стороне покрытия, чтобы покрытие слилось с узором, созданным линии затирки. У Кристин Джексон из Hunted Interiors есть отличный урок о том, как она справилась с покраской настенной тарелки, чтобы она соответствовала плитке. Arnev — одна из компаний, которая производит эти обложки, и вы можете посмотреть галерею их клиентов здесь для вдохновения.

    Имейте в виду, что если вы действительно хотите, чтобы розетка исчезла, вам придется обратиться к цвету самой розетки. Другими словами, если ваш фартук и крышки розеток черные, а сама розетка белая, вам следует подумать о замене розетки на черную версию, чтобы добиться бесшовного вида.

    The Legrand Adorne PopUp Outlet

    Legrand — французская компания по производству выключателей и розеток, которая завоевывает долю рынка в США. Они обслуживают архитекторов, дизайнеров и представителей рынка элитного жилья, но их продукция очень доступна по цене. Приблизительно за 50-70 долларов (в зависимости от варианта цвета и продавца) вы можете приобрести магазин Legrand Adorne PopUp.

    Видео от Legrand

    Эти розетки выдвигаются легким прикосновением, чтобы пользователь мог получить доступ к розетке. Когда он не используется, все, что вы видите, это плоская крышка, и, если вы сможете точно подобрать цвет крышки и розетки к фартуку, розетка может почти полностью исчезнуть.

    Сама розетка Adorne доступна только в белом, магниевом (черном) или графитовом (темно-сером) цветах, но окружающая накладка представлена ​​в различных цветах, более 50, включая металлические и каменные текстуры, а также гармонирующие с фартуком.

    В дополнение к вариантам накладок, предлагаемым Legrand, они предлагают вариант накладок, которые можно покрасить или оклеить обоями. Покрытие Legrand Adorne, продаваемое в розницу примерно за 25 долларов, более красивое, чем упомянутые выше пластиковые покрытия под покраску, которые вы можете найти в местном хозяйственном магазине, но выглядит оно фантастически.

    Видео от Legrand

    Вы также можете вставлять распечатанные фотографии или изменять изображение на крышке по своему усмотрению. Если вы действительно дотошны, вы можете сфотографировать свой фартук из натурального камня или мозаичную плитку, а затем масштабировать его с помощью программного обеспечения для редактирования изображений, пока ваше изображение не совпадет с рисунком затирки или мраморным узором камня, распечатайте его и вставьте это в обложку.

    Если вы делаете ремонт и хотите оставить розетки на стене фартука…

    Если у вас четкий горизонтальный рисунок плитки или прожилки на фартуке из каменной плиты особенно наклонены к горизонтали, вы можете ориентировать свои розетки горизонтально, а не вертикально, чтобы воспользоваться горизонтальным движением и уменьшить визуальное присутствие розеток. . Некоторые дизайнеры, домовладельцы и электрики почему-то сильно переживают по этому поводу. Я говорю, давай! Горизонтальная установка розеток также позволяет спрятать их за более высокими бутылками с оливковым маслом или мельницами для соли и перца.

    Photo by Aaron Huber on Unsplash

    Гаррисон Халлинджер решил эту проблему на кухне, применив облицованную плиткой крышку розетки на фартуке из плитки метро для своей реконструкции современного дома середины века Роберта Раммера 1971 года в Бивертоне / Портленд, штат Орегон. Этот метод потребует более предварительной координации с вашим подрядчиком или электриком, потому что для беспрепятственного выполнения этого потребуется дополнительное планирование. Лично мне нравится этот внешний вид, но я знаю, что розетки иногда выходят из строя.

    Фото Interior Alchemy

    Домовладелец должен быть готов к тому, что в случае замены розетки потребуются дополнительные расходы и трудозатраты на снятие и замену плитки.

    2.
    Под верхними шкафами

    В соответствии с электротехническими нормами, розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями и для островков или полуостровов, где это правило высоты не может быть соблюдено. Как правило, ваши верхние шкафы устанавливаются на высоте от 15 до 20 дюймов над вашим шкафом, в зависимости от того, когда они были установлены (сейчас в тренде установка их выше на 18-20 дюймов, чтобы вместить более высокие конструкции столешницы). Если вы делаете ремонт и решили установить розетки под верхними шкафами, при принятии этого решения обязательно учитывайте высоту, на которой вы решите установить шкафы. Сегодня, с тенденциями к открытым стеллажам и шкафам с высокими горизонтальными дверцами, можно легко установить верхние шкафы слишком высоко, чтобы они соответствовали нормам с креплением розетки под шкафом. Но это отличный вариант, если у вас есть верхние шкафы.

    Поскольку освещение под шкафами становится все более стандартным в дизайне каждой кухни, многие производители предлагают системы под шкафами, которые включают в себя розетки, зарядные станции, дисплеи для планшетов, динамики и многое другое. Система освещения Legrand Adorne под шкафом — одна из многих, которые мне нравятся из-за множества различных компонентов и опций, которые вы можете добавлять и настраивать в соответствии с вашим стилем жизни.

    Видео от Legrand

    Однако большинство этих типов систем (также называемых вставными или проволочными формами) можно увидеть выступающими из-под верхних шкафов в разной степени (высота установки верхнего шкафа также влияет на видимость под компонентами шкафа), поэтому у вас есть 2 варианта: (1) оставить систему слегка выступающей из нижней части верхних шкафов (как показано ниже) и полюбить ее, или (2) скрыть ее, установив декоративные световые рельсы на ваше дно ваших шкафов. Вам нужно будет решить, какой вариант вы выберете, прежде чем заказывать шкафы. Имейте в виду, что добавление декоративной рейки к нижней части современных шкафов делается не часто. Гладкие, современные шкафы, как правило, выглядят лучше с меньшим количеством украшений. Поэтому для использования под современными шкафами рекомендуется выбирать низкопрофильную систему разъемов под шкафы.

    Фото Виктора Родригеса с сайта Unsplash

    Наконец, если у вас достаточно места для хранения в верхнем шкафу, вы можете рассмотреть возможность установки розетки в нижней части верхнего шкафа, но утапливая коробку и корпус розетки внутри верхнего шкафа. Это решение займет много места внутри вашего шкафа, так как электрику нужно будет установить коробку вокруг него, чтобы он соответствовал коду, но, если все сделано правильно, вы не должны видеть большую часть крышки розетки под шкафом. верхний кабинет.

    3. Под столешницей

    Наконец, мы закрываем розетки, встроенные в столешницу. Они имеют несколько названий — Pop Up Outlet Tower, Pop Up Socket Towers и Power Sockets, и это лишь некоторые из них. По сути, это розетки, которые устанавливаются в башне и прячутся в корпусе под столешницей до тех пор, пока вы не будете готовы их использовать. Затем вы либо нажимаете на верхнюю часть, чтобы поднять розетки над столешницей для использования, либо некоторые из них выравниваются с помощью кнопки, которая включает двигатель, который поднимает розетки для доступа.

    Это еще одна новая технология, которую вам следует обсудить с дизайнером кухни и подрядчиком в самом начале процесса реконструкции. Из-за того, что они занимают место под столешницей, шкафы, вероятно, придется модифицировать, чтобы оставить достаточно места для башни. Некоторые из них могут опускаться на 10 дюймов ниже поверхности стойки, что будет мешать любым стандартным ящикам шкафа, расположенным под ними. Кроме того, вам нужно будет убедиться, что ваши местные коды разрешают их установку. Предлагается ряд вариантов, которые вы можете купить в Азии. Скорее всего, они не будут одобрены для установки вашим местным органом по обеспечению соблюдения норм. Всегда консультируйтесь со своим электриком перед покупкой этого продукта.

    Их установка позволяет вашему фартуку оставаться непрерывным фокусом, для которого он был разработан, даже если они видны на столешнице.

    Фото Жана-Филиппа Дельберга на Unsplash

    Когда он не используется, все, что вы видите, это плоская крышка на поверхности столешницы. В основном варианты цвета и отделки: белый пластик, черный пластик и матовое серебро. Итак, рассмотрите доступные варианты цвета и то, как они будут выглядеть внутри выбранной вами столешницы. С точки зрения дизайна они будут выглядеть лучше и менее навязчиво при установке на черную, белую или серую столешницу.

    Свяжитесь с нами сегодня, чтобы обсудить, как мы можем улучшить вашу кухню.

    Прежде чем устанавливать или модифицировать розетку любого типа на кухне, обязательно проконсультируйтесь с местными строительными нормами и профессиональным электриком, чтобы убедиться, что вы делаете все законно и безопасно.

    Загляните на нашу страницу блога о дизайне — скоро мы обсудим размещение розеток на кухонных островах.

    Поиск:

    Последние сообщения

    • Как скрыть электрические розетки на кухне
    • Процесс проектирования интерьера Alchemy – этап 6: реализация
    • Процесс проектирования интерьера Alchemy – Фаза 5: Документ
    • Процесс проектирования интерьера Alchemy – Фаза 4: Разработка
    • Процесс проектирования интерьера Alchemy – Фаза 3: Мечта
    • Процесс проектирования интерьера Alchemy – Фаза 2: Определение

    Архив

    • август 2019 г.
    • июль 2019 г.
    • июнь 2019 г.
    • май 2019 г.

    Категории

    • Дизайнерские решения
    • Процесс проектирования интерьера Alchemy
    • Советы дизайнера интерьера от профессионалов
    • Жилой

    Последние твиты

    твитов от PNWDesign

    Найдите нас на Facebook

    Ссылка для загрузки страницы Перейти к началу

    разновидности и особенности, установка своими руками

    Содержание статьи:

    • Расположение розеток на кухне
    • Типы и особенности выдвижных розеток
    • Классификация столешниц
    • Особенности устройства выдвижных конструкций
    • Преимущества и недостатки
    • Характеристики на выбор
    • Правила установки

    Бытовая техника, обеспечивающая комфорт на кухне и в офисе, требует подключения к электросети. Многочисленные розетки накладного типа не станут изюминкой дизайнерского интерьера вне зависимости от назначения помещения. Лучшим решением в этой ситуации станет выдвижная розетка в столешнице. Эти устройства удобны в использовании, экономят место в комнате и хорошо вписываются в любой интерьер.

    Расположение розеток на кухне

    Скрытая горизонтальная розетка на кухне

    Розетки на кухнях рекомендуется устанавливать в 3 яруса:

    • Верхний — для вытяжек и освещения навесных шкафов.
    • Центральный — располагается на 10-15 см выше столешницы. Сюда подключается мелкая бытовая техника: чайник, миксер, блендер и другие.
    • Нижний – блок питания самой мощной встраиваемой техники, которая постоянно находится в сети: посудомоечной машины, духовки, холодильника и т. д.

    Встраиваемые приборы с большой нагрузкой рекомендуется подключать через УЗО. Должно быть заземление.

    Пример планировки розеток на кухне

    Перед установкой скрытых розеток для кухни в столешницу необходимо рассчитать их необходимое количество. Для этого необходимо руководствоваться несколькими основными правилами расчета:

    • Количество розеток должно быть на 25% больше количества электроприборов на кухне. Таким образом, останется резерв для подключения дополнительных устройств: кухонного пылесоса или вентилятора. Пример — на 8 единиц оборудования потребуется установить 10 розеток.
    • Мощность проводки рассчитывается в соответствии с показателем суммарной мощности всей электротехники. Это нужно для того, чтобы был двойной резерв для питания устройств в проводке. Розетки делятся на 2 типа: 16 А – нагрузка до 2,2 кВт; 10 А — нагрузка не более 3,5 кВт. Не подавайте в розетку мощность больше, чем ее номинальная нагрузка;
    • Приборы с высоким показателем мощности, например, электрическая плита или котел, должны подключаться через автоматические выключатели к отдельной линии питания.

    Выдвижные розетки чрезвычайно удобны для использования на кухне. Особенно это заметно при использовании тех устройств, которые не требуют постоянного подключения к сети.

    Типы и особенности выдвижных розеток

    Встраиваемые розетки в столешницу — блок из 2-х и более розеток, смонтированный в металлическом или пластиковом корпусе, который снабжен выдвижным механизмом. Устройство легко выдвигается из столешницы и легко погружается в нее при нажатии. Устройство такого типа является своего рода сетевым фильтром, но в нем нет пучков проводки, которые выглядят не так эстетично. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

    Вертикальная выдвижная настольная розетка

    Вертикальная выдвижная розетка

    Этот тип розетки используется чаще всего. В то же время их конструкция не самая практичная и прочная, так как возвышающуюся над столешницей «башню» можно случайно ударить и легко повредить. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке штекера нужно приложить некоторое усилие.

    Розетка выдвижная горизонтальная

    Отличается от других выдвижных устройств горизонтальным размещением блока розеток и указателем высоты выдвижной части. Такая конструкция обладает повышенной прочностью, а также более удобна в эксплуатации. Есть у горизонтальных блоков и существенный минус – проблематичное соединение оборудования с боковым типом вилок.

    Блок выдвижной поворотной розетки

    Блок выдвижной поворотной розетки

    Встроенные розетки поворотного типа являются наиболее универсальными из всех выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому очень надежны и демонстрируют высокий уровень эргономики. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставки/снятия вилок, а значит долговечны.

    В отличие от традиционных выдвижных блоков, эта конструкция оснащена поворотным механизмом. Он срабатывает при нажатии пальцем на определенный участок передней крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

    Поворотный блок розеток имеет конструктивные недостатки — запорные и подвижные механизмы, которые со временем выходят из строя. Также в них проблематично подключить штекеры бокового типа.

    По типу установки поворотные блоки делятся на 2 вида:

    • врезные — устанавливаются непосредственно в плоскости столешницы;
    • угловой — монтируется под углом 90 градусов (стык стены, комбинация стена/навесной шкаф).

    Скрытые розетки

    Розетка настольная

    Потайной блок розеток считается самым надежным и долговечным, так как лишен подвижных механизмов. По сути, это классический удлинитель, утапливаемый в корпус мебели или плоскость столешницы. Такие устройства не способны менять свое положение. Блок защищен от пыли и влаги декоративной крышкой. Для подключения электрооборудования крышку необходимо поднять вверх или отодвинуть в сторону. Это единственный минус скрытых устройств — под крышкой прячется место на рабочей поверхности.

    Классификация модулей столешницы

    Установка выдвижного ящика в навесной шкаф

    Встроенные в стол розетки — стильное решение для кухни и кабинета. Их можно монтировать как в плоскости столешницы, так и в шкафах или столах. Такие блоки являются отличной альтернативой стандартным удлинителям, демонстрируют более высокую универсальность и удобство использования. Обычные удлинители не всегда уместны, особенно в таких помещениях, как конференц-залы или дизайнерские кухни.

    По типу исполнения выдвижные розетки бывают:

    • горизонтальные
    • вертикальный
    • скрыто.

    Блоки горизонтального типа могут иметь от 1 до 5 разъемов питания. Помимо традиционных штекеров, они могут быть оснащены портами USB, HDMI и Ethernet для подключения доступа в Интернет.

    По способу доступа к розеткам блоки делятся на выдвижные и поворотные.

    Некоторые модели выпускных блоков оснащены функцией поворота на 180 или 360 градусов. Большинство из них имеют подсветку для удобства работы в темное время суток и формирования соответствующего стиля.

    Поворотные устройства отличаются высокой надежностью. На самом деле недостатков у них нет, за исключением одного фактора – невозможности взаимодействия с боковыми типами вилок.

    Выдвижные розетки можно разместить:

    • В подвесных шкафах.
    • В плоскости столов/столешниц.
    • В угловом соединении между стеной и столешницей.

    Одной из основных характеристик врезной розетки является степень защиты IP44 (устойчивость к пыли и влаге).

    Особенности устройства выдвижных конструкций

    Принцип работы выдвижной розетки

    Силовые розетки выдвижного типа позволяют экономить место, так как исключают необходимость прокладки отдельной линии электропередач для монтажа дополнительных сетевых точек.

    Основные характеристики таких устройств:

    • количество встроенных разъемов от 1 до 5, все они заземлены;
    • длина кабеля
    • варьируется в пределах 3-5 метров в зависимости от модели устройства;
    • возможно подключение установки к общему источнику питания с помощью стационарной вилки или через электрические клеммные колодки.

    Принцип работы выдвижных ящиков достаточно прост. В статичном состоянии конструкция полностью скрыта в шкафу или столешнице. Для подключения любого электроприбора достаточно нажать на декоративную крышку, после чего она начнет выдвигаться, освобождая доступ к розеткам. Есть модели, которые самостоятельно поднимаются полностью или выдвигаются всего на пару сантиметров. Их нужно подтягивать руками.

    Чтобы скрыть блоки розеток, нужно просто надавить на них сверху и опустить в столешницу до щелчка.

    Достоинства и недостатки

    Подсветка может служить ночником

    Выдвижные розетки становятся все более популярными в современных интерьерах, так как обладают целым рядом неоспоримых преимуществ:

    • Высокая универсальность.
    • Не занимать место на рабочей поверхности.
    • Подходит для подключения небольшого кухонного электрооборудования, которое не используется постоянно.
    • На рынке есть модели с защитой от влаги и пыли. Также есть устройства с защитой от детей.
    • Идеальное сочетание с любым стилем интерьера.
    • Возможность выбора между вертикальными и горизонтальными блоками.
    • Наличие дополнительных разъемов, например, USB или HDMI.
    • Возможность установки на любую поверхность — стол/столешницу.

    Помимо массы достоинств у прибора есть несколько недостатков:

    • Достаточно высокая стоимость.
    • При установке в подвесной шкаф его внутренний объем скрыт.
    • Невозможность установки на секции столешницы, где под ней есть выдвижные ящики.
    • Блоки вертикального типа легко повредить из-за индикаторов высоты.

    Все недостатки выдвижных розеток компенсируются их универсальностью. Нерабочий блок незаметен невооруженным глазом, его форма напоминает обычное декоративное кольцо/прямоугольник на поверхности стола.

    Особенности выбора

    Встроенные розетки GTV

    При выборе блока розеток выдвижного типа необходимо руководствоваться соотношением цена/качество, а также обращать внимание на такие факторы:

    • Необходимое количество сетевых разъемов и наличие дополнительных портов для USB-устройств, аудиотехники и прочего.
    • Удельная мощность агрегата – показатель суммарной мощности всего электрооборудования не должен превышать его.
    • Способность блока розеток выдерживать скачки напряжения (функция фильтра).
    • Качество материалов для изготовления розеток. Дешевый пластик не выдерживает частых подключений/отключений. Такие устройства имеют небольшой срок службы.
    • Наличие степени защиты IP44. Предотвращает попадание пыли и влаги в устройство. Это особенно важно при выборе розеток для кухонного оборудования.

    Многие пользователи при выборе выдвижных ящиков стараются сэкономить на покупке, отдавая предпочтение китайским брендам. Нет ничего плохого в покупке действительно брендового устройства. Главное не покупать копии известных производителей, которые продают по заниженной цене якобы по акции. Такие блоки, помимо низкой прочности, еще и опасны: их пластик растрескивается под воздействием температуры и влаги, что может привести к короткому замыканию.

    Правила установки

    При установке выдвижных розеток необходимо придерживаться нескольких основных правил.

    Категорически запрещается устанавливать блоки возле плиты и около мойки. Короткие замыкания могут быть вызваны влажностью и повышенными температурами. Розетки должны быть установлены на расстоянии не менее 60 см от мойки и плиты.

    Процесс установки скрытой розетки

    Монтаж встроенной выдвижной розетки в столешницу

    Установка выдвижных блоков розеток не сложная, домашние мастера без труда справятся с ней самостоятельно.

    Алгоритм действий:

    1. Отключить комнату.
    2. Отметьте место установки блока.
    3. С помощью коронки или лобзика проделайте отверстие (диаметром 65 мм) для крепления розетки в столе, тумбе или столешнице.
    4. Закрепите устройство крепежными элементами, входящими в комплект.
    5. Подключите устройство к сети.

    Если дома нет необходимых инструментов, лучше обратиться за помощью к специалистам.

    Выбор места установки

    Выдвижная вертикальная розетка, устанавливаемая в угловой навесной шкаф

    Розетки выдвижного типа лучше всего устанавливать в таких местах:

    • В рабочих зонах столешниц и столов, где готовится пища.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
