Сборка электрощитка для квартиры поэтапно своими руками. Как собрать электрощит для квартиры своими руками: пошаговая инструкция

Как правильно собрать электрощит для квартиры. Какие материалы и инструменты понадобятся. Как разработать схему электрощита. Как установить и подключить все компоненты. На что обратить внимание при сборке.

Подготовка к сборке электрощита

Перед тем как приступить к сборке электрощита для квартиры, необходимо тщательно подготовиться:

• Разработать электрическую схему щита с учетом всех потребителей
• Рассчитать необходимую мощность и подобрать автоматы защиты
• Выбрать подходящий корпус щита нужного размера
• Приобрести все необходимые комплектующие и материалы
• Подготовить инструменты для монтажа

Правильная подготовка — залог качественной и безопасной сборки электрощита своими руками.

Выбор и покупка комплектующих

Для сборки электрощита понадобятся следующие основные компоненты:

• Корпус щита (пластиковый или металлический)
• DIN-рейки для крепления модульных устройств
• Вводной автомат
• УЗО (устройство защитного отключения)
• Автоматические выключатели для групп потребителей
• Шины N и PE
• Провода для внутренних соединений
• Маркировочные наклейки

При выборе комплектующих отдавайте предпочтение продукции проверенных производителей — ABB, Schneider Electric, Legrand, IEK.

Инструменты для сборки электрощита

Для монтажа электрощита своими руками потребуются следующие инструменты:

• Отвертки (плоская и крестовая)
• Кусачки и плоскогубцы
• Монтажный нож для зачистки проводов
• Мультиметр
• Индикаторная отвертка
• Дрель и сверла (для крепления щита к стене)
• Уровень

Наличие качественного инструмента значительно облегчит процесс сборки и поможет выполнить все работы аккуратно.

Разработка схемы электрощита

Перед сборкой необходимо тщательно продумать и начертить схему электрощита. При разработке схемы учитывайте следующие моменты:

• Разделите потребителей на группы по назначению и мощности
• Рассчитайте необходимые номиналы автоматов для каждой группы
• Предусмотрите резервные модули для будущего расширения
• Продумайте удобное расположение элементов в щите
• Отметьте на схеме все соединения между устройствами

Грамотно составленная схема — основа для правильной сборки электрощита своими руками.

Монтаж корпуса электрощита

Установка корпуса электрощита выполняется в следующем порядке:

1. Выберите подходящее место для размещения щита
2. Разметьте отверстия для крепления корпуса
3. Просверлите отверстия в стене
4. Установите дюбели в отверстия
5. Прикрепите корпус к стене с помощью саморезов
6. Проверьте горизонтальность установки уровнем

При выборе места учитывайте удобство доступа к щиту и возможность прокладки кабелей.

Установка комплектующих в щит

Монтаж элементов внутри щита выполняется в такой последовательности:

1. Закрепите DIN-рейки внутри корпуса
2. Установите вводной автомат
3. Смонтируйте УЗО и групповые автоматы
4. Закрепите шины N и PE
5. Проложите провода для внутренних соединений
6. Подключите все устройства согласно схеме
7. Промаркируйте провода и автоматы

Все элементы должны быть надежно закреплены, а соединения плотно затянуты.

Подключение проводов в электрощите

При выполнении электрических соединений в щите соблюдайте следующие правила:

• Используйте провода с сечением, соответствующим нагрузке
• Тщательно зачищайте концы проводов перед подключением
• Обжимайте наконечники на концах многожильных проводов
• Подключайте провода строго по схеме, соблюдая фазировку
• Затягивайте клеммы с необходимым усилием
• Аккуратно укладывайте провода, используя монтажные короба

Качественное выполнение электрических соединений — залог надежной и безопасной работы электрощита.

Проверка собранного электрощита

После завершения монтажа необходимо тщательно проверить собранный электрощит:

• Проверьте надежность крепления всех элементов
• Убедитесь в правильности всех соединений по схеме
• Проконтролируйте затяжку всех клеммных соединений
• Выполните прозвонку цепей мультиметром
• Проведите визуальный осмотр на отсутствие повреждений
• Проверьте срабатывание автоматов и УЗО

Тщательная проверка позволит выявить и устранить возможные ошибки монтажа до подключения щита к сети.

Подключение электрощита к сети

Завершающим этапом является подключение собранного щита к электросети:

1. Отключите напряжение на вводе в квартиру
2. Подключите вводной кабель к клеммам вводного автомата
3. Подсоедините отходящие линии к соответствующим автоматам
4. Подключите нулевые провода к шине N
5. Соедините заземляющие проводники с шиной PE
6. Проверьте надежность всех соединений
7. Закройте щит и подайте напряжение

После подключения еще раз проверьте работу всей защитной аппаратуры.

Советы по эксплуатации электрощита

Для обеспечения долгой и безопасной работы электрощита соблюдайте следующие рекомендации:

• Периодически проверяйте состояние контактных соединений
• Очищайте щит от пыли и загрязнений
• Не допускайте перегрузок электросети
• При срабатывании защиты выясняйте и устраняйте причину
• Своевременно заменяйте вышедшие из строя элементы
• Не вносите изменений в схему без необходимости

Регулярное обслуживание и соблюдение правил эксплуатации обеспечат надежную работу электрощита в течение долгих лет.

Сборка электрощитка своими руками. Этапы работ

12.06.2020

Электрощит представляет собой модульную конструкцию, в которую встроены модули для учета расхода электроэнергии, управления цепями и защиты слаботочных сетей от возможной перегрузки. Собрать электрощиток можно своими руками, но для этого необходимо знать, как устроено электричество в доме, а также иметь базовые навыки электрика и профессиональные инструменты.

Подготовительный этап

Мастера рекомендуют начинать работы с выбора места и составления схемы электропроводки в доме. Металлический или пластиковый корпус электрощита можно встроить в нишу или установить на внешней стороне стены. Первый вариант более предпочтителен, поскольку таким образом можно надежно скрыть коммуникации от посторонних глаз, и защитить ящик с дорогостоящим оборудованием от взлома.

План-схема электроразводки составляется на бумаге:

• Разбейте цепи на группы, исходя из потребляемой мощности электроприборов. Объединяйте устройства по принципу работы. Например, розетки для бытовых приборов и освещения относятся к разным группам. Автоматы повышенной мощности, например, для подключения стиральной машины, электрической плиты и кондиционера или бойлера должны выводиться отдельно, тогда как для утюга, светильников или компьютерной техники могут быть встроены в общую конструкцию;
• Составьте таблицу с номинальной мощностью защитных устройств и автоматов;
• Начертите наглядную схему сборки щита с предустановленными модулями, разделенными DIN-рейками.

В план обязательно внесите электросчетчик, устройство заземления (клеммная колодка), нулевую фазу и вводный предохранитель, при помощи которого можно полностью отключить жилье от электроснабжения, а также несколько пакетников разной силы тока. Схему подключения можно разработать, как для всей квартиры, так и для отдельных помещений. В этом случае собрать электрощиток своими руками можно, используя несколько автоматических переключателей.

Среднестатический щит насчитывает от 4 до 15 устройств. Примечательно, что для слаботочных сетей (интернет, телевизор, охранная система) следует предусмотреть отдельный электрощит.

Основные работы

Выбирайте оборудование с учетом силы тока, типа контактора, скорости отключения при коротком замыкании и мощности, которую способна выдерживать электросеть до момента отключения. Вводный автомат лучше выбирать двухполюсный мощностью от 32 до 60 Ампер. Обычные розетки, предусмотренные для подключения стиральной машины или электрического водонагревателя, следует подводить к автоматам на 16 А. Более мощные электроприборы, например, индукционная плита, требуют УЗО до 32 А.

Работы по сборке электрощита своими руками проводятся поэтапно:

• Выведите провода с небольшим запасом по длине;
• Прикрепите корпус щита;
• Смонтируйте внутренние рейки;
• Установите модули и клеммные колодки;
• Подсоедините электропроводку к модульным устройствам, предварительно зачистив кончики кабелей и надев на них защитные наконечники;
• Подключите вводный провод, проведя его через нулевую фазу и заземление;
• Протестируйте устройство на функциональность. Для этого поочередно включайте пакетники и подавайте напряжение на цепь.

Электромонтажные работы требуют соблюдения техники безопасности. При сборке щита используйте перчатки и коврики из резины. Таким образом, если что-то пошло не так, вы сможете обезопасить себя от получения разряда током.

Монтаж таких серьезных устройств, как электрощит, лучше доверить профессиональным электрикам, имеющим специальные допуски. Вызвать мастера нашей компании можно в режиме онлайн или по телефону. Для связи с менеджером звоните по номеру +7 (499) 390-53-90.

Оставьте заявку на БЕСПЛАТНУЮ консультацию.
Перезвоним в течение 5 минут!

Please leave this field empty.

Как собрать электрощиток в квартире своими руками.Фото, видео

Автор Alexey На чтение 8 мин Просмотров 772 Опубликовано

30.03.2016 Обновлено 01. 04.2016

Содержание

1. Подготовительный этап
2. Выбор безопасного распределительного щитка для квартиры
3. Выбор щитка по вместимости
4. Выбор щитка по качеству
5. Начертить электромонтажную схему щитка
6. Электромонтаж
7. Проверка и профилактика щитка

В данной статье будет поэтапно рассмотрен весь процесс выбора и установки в квартире электрического щитка, а также будут описаны распространённые ошибки новичков, чтобы самостоятельно собрать квартирный электрощиток своими руками, не прибегая к услугам электрика.

Как правило, электрический щиток в квартире устанавливается уже после того, как проложена электропроводка, и необходимые кабели сведены в одно запланированное под установку электрощитка место. Если в связи с какими-то причинами щиток установлен прежде проводки, то его необходимо будет уберечь от загрязнения при ремонте.

Особенно много пыли будет при штроблении стен под скрытую электропроводку. Касательно прокладываемых кабелей нужно правильно рассчитать сечение проводов, и разделить потребителей электроэнергии в квартире на группы.

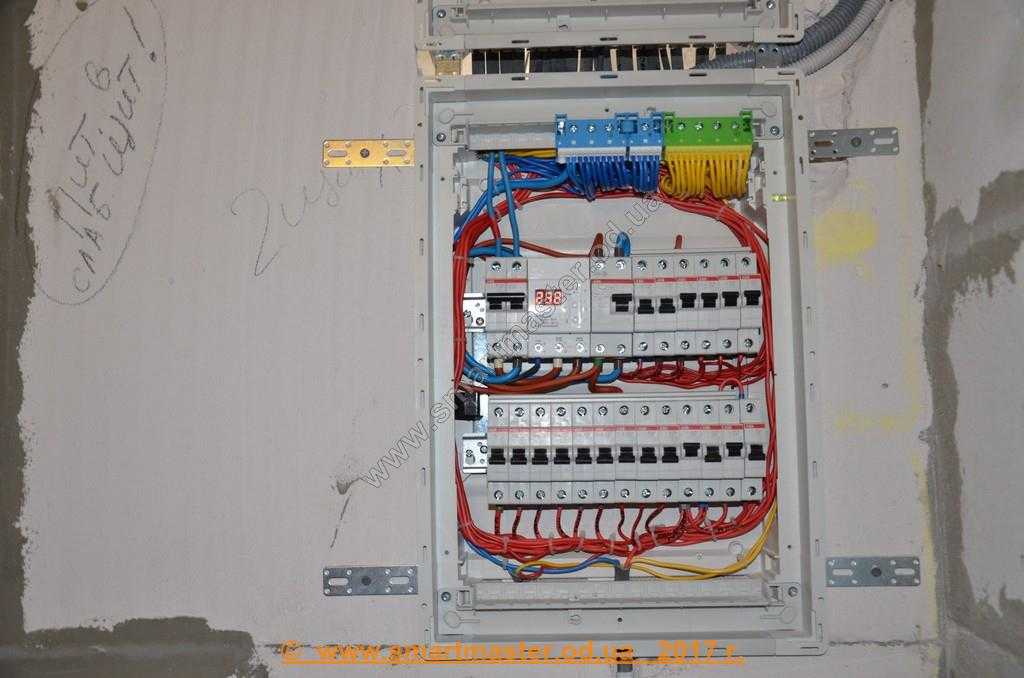

скрытая проводка в квартире до электрического щитка

Устанавливаемая проводка должна обязательно включать провод заземления PE. Желательно делать разводку кабелями с разноцветными жилами, и критически важно маркировать каждый выходящий к щитку провод.

болт заземления для Эл. щитка

Если это не сделано (распространённая ошибка новичков), то, даже не имея в наличии электрощитка, можно уже приступить к работам, занявшись прозвонкой и маркировкой проводов.

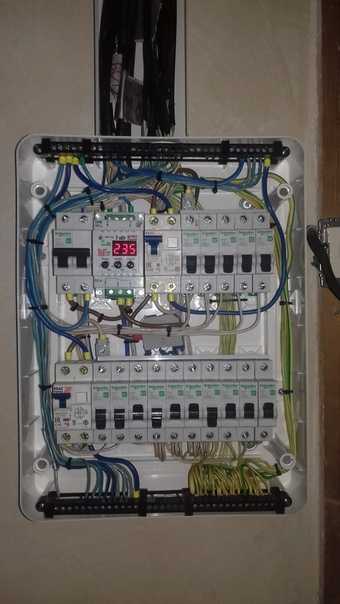

пример расположения автоматов и УЗО в Щитке с заземлением

Выбор безопасного распределительного щитка для квартиры

Многие пользователи, выбирая данное устройство, ошибочно руководствуются в первую очередь эстетическими соображениями, отодвигая остальные критерии на задний план.

Если для поиска в сети интернет использовать фразу:

«электрощиток распределительный квартирный«, то поисковик выдаст множество вариантов изящных изделий, которые органично впишутся в интерьер помещения. Но нужно помнить, что квартирный щиток, прежде всего, должен соответствовать критериям противопожарной безопасности, поэтому необходимо, чтобы он был изготовлен из металла или огнеупорного пластика.

монтаж металлического эл. щитка внутренней установки закрывающийся на ключ

Крышка электрощитка должна обеспечивать не только эстетику оформления квартиры, но и быть достаточно надёжной, ведь её главная функция — это защита от случайного прикосновения к токонесущим поверхностям клемм подключения модульных устройств.

Особенно это важно, если в квартире проживают дети, поэтому, даже если щиток устанавливается на недоступной для них высоте, следует принять дополнительные меры предосторожности, и выбрать электрощиток с крышкой, закрывающейся на ключ.

Выбор щитка по вместимости

В комплектацию квартирного щитка обычно входит уже встроенная DIN рейка. Если её нет, то должны быть предусмотрены крепёжные отверстия, в этом случае, будет необходимо приобрести DIN рейку нужной длины дополнительно.

Автомат на DIN рейку

Также в комплект электрощитка, как правило, входят распределительные шины – нулевая на изоляторах (если щиток металлический) и PE шина, для подключения заземляющих проводников.

монтаж щитка с шинами заземления и зануления

Некоторые электрические щитки для квартиры продаются с встроенным счётчиком учёта электроэнергии, и имеют пломбируемый отсек. В большинстве случаев защитные автоматы и устройства защитного отключения, называемые УЗО, пользователи выбирают самостоятельно, исходя из собственных расчетов нагрузки на электропроводку.

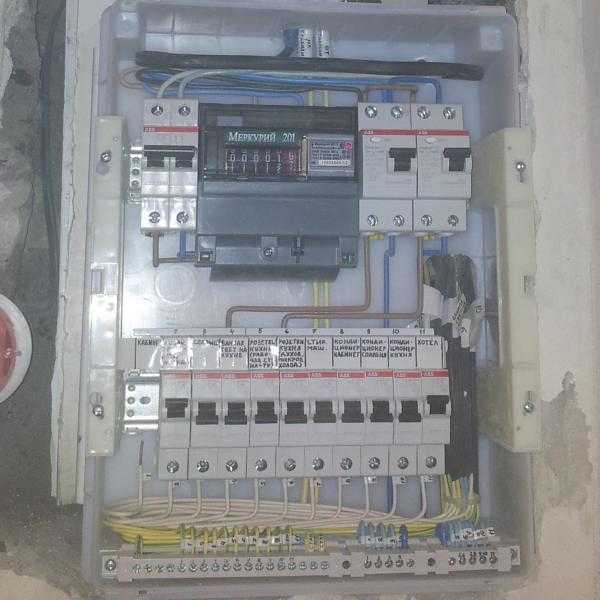

Щиток с встроенным счетчиком эл. энергийреле напряжения

В квартирный электрощиток также принято ставить реле контроля напряжения, ограничители потребляемой мощности, различные сигнальные устройства и модульные розетки.

Очень часто в подобных щитках устанавливают коммуникации, не связанные с энергоснабжением – распределительные коробки для кабелей подключения сети интернет, кабельного телевидения, проводного радио.

Поэтому,электрощиток, устанавливаемый в квартиру, должен выбираться достаточно емким и с некоторым запасом для возможной будущей установки дополнительных модулей и устройств.

Выбор щитка по качеству

Далее необходимо определиться с вариантом установки и выбрать изготовителя квартирного электрощитка. Вариантов по типу установки может быть всего два – для скрытой и открытой (наружной) электропроводки.

Щиток открытой установки

Совершенно нет смысла при скрытой проводке использовать накладной квартирный щиток, и наоборот, поэтому решение данного вопроса будет дано ещё на этапе планировки электропроводки в квартире. Выбору производителя электрощитка стоит уделить особое внимание – многие владельцы квартир, пытаясь сэкономить, покупают товар «безымянного» китайского производства, и потом в отчаянии, полные раскаяния, не знают, что им делать.

Распред щиток скрытой установки

Для примера, можно представить ситуацию, когда в отремонтированной квартире, на фоне красивых обоев у электрощитка вдруг отвалилась крышка, или внутренняя электронная «начинка» щитка норовит вывалиться наружу из-за некачественного пластика, который не держит саморезы и другие крепёжные приспособления.

Нужно помнить, что замена щитка равносильна локальному ремонту, поэтому следует очень основательно относиться к выбору, руководствуясь критериями качества и надёжности.

Начертить электромонтажную схему щитка

Многие новички, особенно те, которые уже имеют некоторый опыт электромонтажа, чувствуя себя профессионалами, делают электромонтаж в квартирном щитке, держа схему в голове, что является грубейшей ошибкой, которую настоящие мастера никогда не допускают.



Пример схемы сборки распред Щитка

Несмотря на то, какие навыки и память у профессионального электрика, он всегда будет составлять схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щитка, не тратил время на разбирательство в хитросплетении проводов.

К тому же, блуждая в лабиринтах собственной памяти, легко допустить ошибку, которую потом, не имея схемы щитка, очень трудно будет обнаружить. Универсальной схемы для квартирного щитка не может быть ввиду индивидуальности потребностей, но существуют общепринятые принципы комбинирования электрощитков.

Организация Щитка

Подключение в щитке электросчётчика и устройств до него должно осуществляться официальными службами, будем считать, что оно уже сделано.

После счётчика (или до него), идёт входной защитный автомат, потом часто ставят УЗО, (общее для всех групп) а от него, с помощью перемычек, осуществляются подключения автоматических выключателей для отдельных линий потребителей, подключаемых к квартирному щитку, которые также могут защищаться собственными УЗО.

Шина заземления и зануления

Следует избегать распространённой ошибки с нулями при подключении УЗО и дифавтоматов, и предусматривать в квартирном щитке для каждого подобного устройства индивидуальную нулевую изолированную шину.

Электромонтаж

При монтаже наружного варианта электрощитка он прикручивается шурупами на дюбелях. Монтируя квартирный щиток скрытой установки, необходимо перед его фиксацией завести вовнутрь корпуса все входящие провода, после чего зафиксировать в предварительно выдолбленной нише при помощи раствора алебастра.

Монтаж щитка

Для электромонтажа потребуется минимальный набор инструментов:

• Крестообразная и прямая отвертка;
• Кусачки или плоскогубцы;
• Монтажный нож для снятия изоляции, или специальный инструмент;
• Мультиметр для прозвонки проводов.

Будет не лишним приобрести набор термоусадочных трубок для маркировки. Расположив модульные устройства в нужном порядке, необходимо расположить провода в щитке рационально и эргономично, не допуская, чтобы они переплетались по множеству раз.

Набор термоусаживающих трубок

Следует начинать с подключения вводной линии, убедившись, что на проводах нет напряжения. Подведя к клеммам подключения нужные провода и изогнув их должным образом, откусить лишнее, учитывая запас на вхождение провода в монтажное гнездо модульного автомата.

После этого с провода снимается изоляция таким проводом, чтобы оголённый проводник целиком помещался в гнезде подключения, при этом, не выступая над автоматом. Процессу зачистки проводов следует уделить особое внимание, не допуская надрезов или надломов металлических жил, иначе в этом месте кабель будет перегреваться.

Стриппер для снятия проводов с изоляции

Зажимать провода следует с осторожностью, стараясь не повредить зажимы и не продавить заднюю стенку щитка.
Данную процедуру повторить для всех проводов поочерёдно, один за другим. Таким же способом отрезаются и подключаются перемычки.

Проверка и профилактика щитка

После завершения подключений, следует прогрузить автоматы электрощитка, подключив на внутренние электрические линии квартиры имеющуюся нагрузку (электрооборудование), на которую рассчитывались защитные выключатели.

Проверка квартирного щитка

Присматривая в течение часа за щитком в таком режиме эксплуатации, следует убедиться в отсутствии характерного запаха горелой изоляции, проверить, насколько нагреваются автоматы.

Если никаких претензий к работе электрощитка нет, то его подключение можно считать успешным.

Раз в полгода в щитке следует производить профилактику подключений – подтягивать винтовые зажимы проводов на клеммах модульных устройств.

Как собрать распределительный щит своими руками: видео, схема, фото

Итак, вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось, это собрать распределительный щит своими руками, установив все автоматы, УЗО и электросчетчик в нем. Многие электрики-новички боятся самостоятельно заниматься установкой электрощита и предпочитают вызывать для этого мастера, который все сделает за приличную цену. Чтобы читатели «ЭлектроЭксперт» знали, как правильно собрать коробку, тогда мы рассмотрим пошаговую инструкцию и предоставим наглядные видеоуроки.

• Важно знать
• Основной процесс
• Шаг 1. Создайте схему
• Шаг 2. Подготовка материалов и инструментов
• Шаг 3. Сборка электрического щита
• Полезные советы

Важно знать

Для начала Вам необходимо объяснить, какие бывают электрощиты для использования в домах и квартирах. Предоставленная информация поможет вам правильно. выбрать электрощит для квартиры или дома.

Так называемые «коробки», в которых установлена ​​вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления : пластик или металл. Первый вариант более практичен, т. к. легкий и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ монтажа : потолочный и встроенный. Соответственно, для последних необходимо делать в стене специальную нишу, но при этом они не занимают свободного места в комнате. Монтаж встроенных распределительных щитов сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбелями, гвоздями или саморезами, что значительно облегчает монтажные работы.

Также следует рассказать о самых качественных производителях «ящиков». Так как козырек вы в любом случае будете покупать в магазине, то рекомендуем отдать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЭК), EKF, Schneider Electric (Шнейдер Электрик). Эти производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, то все сварные и клепаные соединения выполнены аккуратно;
• стоимость немного выше, чем у моделей среднего качества;
• В комплекте вспомогательные детали для сборки распределительного щита, которые придется покупать отдельно: нулевая шина и заземление, маркировочные наклейки, крепежные винты.

Отдельно хотелось бы вкратце рассказать о распределительных щитах SlimBox от EKF. Они изготовлены из прочного белого АБС-пластика. Среди достоинств выделим наличие встроенного пузырькового уровня для точной установки, шины N и PE в комплекте, а также специальную маркировку для подвода и аккуратной стыковки кабель-канала. Еще одной особенностью распределительных щитов SlimBox является возможность установки корпуса так, чтобы дверца открывалась вправо или влево, что положительно сказывается на удобстве обслуживания распределительного щита.

Ну и последнее, о чем хотелось бы рассказать перед тем, как дать инструкцию — из чего состоит вводно-распределительный щит в квартире (частном доме).

Основные комплектующие:

1. Сам ящик с дверцей.
DIN-рейка
2. (на нее монтируется вся автоматика).
3. Распределительные шины (PE и N) для подключения всех заземляющих и нулевых проводников.
4. Выключатели групповые с УЗО (или комбинированный вариант — дифференциальный автомат).
5. Электросчетчик.
6. Провода для соединения всех элементов схемы.

Здесь следует отметить, что соединительные жилы лучше подобрать заранее, рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, впрочем, мы уже рассмотрели, что лучше выбрать: дифавтомат или УЗО, информация будет вам полезна.

Если кратко и простыми словами, то соединение автоматов в щитке выполняется медным одножильным проводом с однопроволочной жилой (монолитным). При использовании проводов с многопроволочными (гибкими) жилами — та часть, которая зажимается в клеммниках автоматов, УЗО и прочего, должна быть обжата или залудена припоем и паяльником. Это необходимо для того, чтобы клеммная колодка не сплющивала провода при затяжке и не ослабляла контакт со временем. Можно использовать провода типа ПВ-1, ПВ-3 или отдельные жилы, вытянутые ВВГ, ПВА и другими (этот вариант хуже). Сечение соединительных проводов из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. главу 1.3 ПУЭ)

Разобравшись с ознакомительной частью, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по теме:

Как правильно собрать щит самостоятельно

Основной процесс

Сразу обращаю ваше внимание на то, что в статье дана инструкция по сборке распределительного щита 220В. Если вы хотите собрать трехфазный щит, прочтите отдельную инструкцию, на которую мы ссылались!

Шаг 1 — Создание схемы

Для начала необходимо создать схему подключения всех автоматов, счетчиков и распределительных шин, чтобы быстро и правильно собрать распределительный щит в квартире (или загородном доме). На этом этапе также необходимо выбрать наиболее подходящее место для установки каждого изделия на DIN-рейку. Чем компактнее и логичнее будут устроены автоматы, тем больше вы сэкономите соединительных проводов и сделаете ящик удобным для обслуживания.

Вашему вниманию пример как должна выглядеть схема сборки распределительного щита в квартиру на 220В:

В Вашем варианте все может быть принципиально иначе, и это не будет свидетельствовать о том, что схема составлена ​​неправильно . В каждом отдельном случае можно собрать распределительный щит по-своему.

Шаг 2 — Подготовка материалов и инструментов

Среди инструментов вам обязательно понадобятся:

• мультиметр (для прозвонки проводки после соединения всех элементов).
Набор отверток
• (затяните винты на клеммах).
Инструмент для зачистки
• или, в крайнем случае, монтажный нож электрика.
• отвертка (прикрепить коробку к стене)

Что касается элементов схемы, то здесь все следует выбирать самостоятельно, в зависимости от общей нагрузки на проводку, напряжения в сети (1 или 3 фазы) и разветвленности создаваемой цепи. Рекомендуем ознакомиться со следующим блоком статей, тесно связанных с самостоятельной сборкой распределительного щита:

• Как распределить нагрузку по фазам
• Как разделить проводку на группы
• Как сделать электрическую схему перед ремонтом

Прочитав эти статьи, вы можете отправиться в магазин за подходящей автоматикой и материалами, после чего вам останется только собрать распределительный щит своими руками.

Шаг 3 — Сборка электрощита

Вот мы и подошли к самой важной части статьи. Теперь, когда вы уже знаете, из чего будет состоять «начинка» коробки и как подобрать каждый из продуктов, можно переходить к сборке.

Сразу следует отметить один очень важный нюанс — необходимо согласовать с представителями энергосбыта, которые будут устанавливать счетчик электроэнергии. Если вам разрешено установить его самостоятельно, вы можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по установке электрощита следующая:

1. Подвесьте корпус на стену (или установите в подготовленную нишу).
2. Вводные провода и те, которые идут из каждой комнаты/мощных приборов, вставьте в распределительный щит.
3. Зачистите жилы для хорошего соединения с клеммами.
4. С помощью саморезов внутри корпуса закрепите DIN-рейку, которая будет служить крепежом для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепление совпадает) на установленный кронштейн. Здесь все просто, в конструкцию щита входит специальная защелка, которая быстро и без усилий фиксирует изделие на рейке.
6. Установить заземление и шину заземления.
7. Отрежьте соединительные провода подходящей длины.
8. Соедините между собой все элементы согласно схеме. Не забывайте, что входная фаза и ноль для автоматических выключателей и УЗО должны обязательно мотаться на верхние клеммы. О том, как подключить автоматы в щитке, мы рассказали в отдельной статье.
9. Внимательно проверьте качество сборки распределительного щита, при необходимости подтяните винты на всех клеммах.
10. Пригласить представителя энергосбыта для проведения опломбировки счетчика.
11. Проверить правильность выполненной работы, включив вводную машину.

Если после того, как вы включили электричество, не появился характерный запах горелого, искрения не возникло и не произошло. Срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео-урок всего основного процесса:

Правильная сборка

В завершение рекомендуем ознакомиться с несколькими простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать, это на внутреннюю сторону крышки коробки приклеить схему с легендой (где она находится). Если произойдет ЧП и вас нет на месте, любой другой может быстро отключить электричество или наоборот включить выбитую машину.

Также рекомендуем все группы проводов внутри щитка пометить бирками и дополнительно сгруппировать пластиковыми хомутами, как показано на фото. Это сделает обслуживание и ремонт более удобным, чтобы человек не ломал голову в поисках нужного контакта. О том, как можно сделать маркировку проводов при монтаже, мы рассказывали в отдельной статье.

Не стоит забывать о важной особенности подключения УЗО и автоматических выключателей — вводные проводники должны проходить сверху, что даже дублирует завод-изготовитель на лицевой панели изделия.

После того, как вы произвели первое после сборки включение, оставьте его открытым на пару часов, затем поднимитесь и проверьте температуру автоматики и проводов. Если где-то начала плавиться изоляция, немедленно отключите электричество и начните искать проблему, иначе в дальнейшем КЗ Вам не избежать.

Раз в полгода необходимо подкручивать винты на клеммах автоматики внутри коробки, особенно если вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, который будет стоять рядом с местом. Во-первых, возможно, в будущем вы добавите в схему новые элементы. Во-вторых, теснота будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что я хотел вам рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для вас полезной и интересной.

Международная ассоциация сертифицированных домашних инспекторов

InterNACHI® — ведущая мировая ассоциация домашних инспекторов. Мы проводим бесплатное обучение онлайн тестирование и сертификация, развитие бизнеса, маркетинговая поддержка, скидки на все не выходя из дома инспекционное программное обеспечение для E&O страхования вашего следующего грузовика и многое другое.

Получите членство с полным доступом Работайте над сертификацией в своем собственном темпе (без дополнительных затрат).

62 403 424

Лиды отправлены членам InterNACHI®

InterNACHI® управляет тысячами лидогенерирующих веб-сайтов, которые привлекают участников тысяч домашних осмотров каждый день.

Загрузите Руководство для участников InterNACHI®

Загрузите руководство по членству на 85+ страницах со всем, что вам нужно знать, чтобы получить стартовал в InterNACHI: членство, образование, маркетинг, специальные программы, СМИ, события, партнеры и многое другое!

Бесплатная загрузка: Руководство для участников InterNACHI®

Начать

Если вы только начинаете, у InterNACHI® есть все, что вам нужно, в том числе:

Онлайн-обучение  в InterNACHI® House of Horrors®

Сотни часов бесплатного аккредитованного онлайн-обучения

Помощь с получением лицензии домашнего инспектора

Доступ к самым уважаемым в мире  Программа сертификации инспекторов

Помогите  создать свою компанию , приобрести страховку, получить медицинскую страховку, использовать надежные юридические контракты и т.  д.

Эксклюзивные скидки на все необходимые инструменты и программное обеспечение

Бесплатные услуги по разработке логотипа и маркетингового дизайна: InterNACHI® поможет  создать бренд специально для вас

Начните с членства с полным доступом

Заработать больше денег

Если вы уже занимаетесь бизнесом, позвольте нам помочь вам зарабатывать больше денег и оставаться конкурентоспособными с:

Дополнительное обучение по инспекции и скидки на  увеличивают плату за каждую инспекцию

Развитие бизнеса  обучение и инструменты, которые помогут вам выполнять больше работы и сделать существующие услуги более прибыльными

Эксклюзивный доступ к InterNACHI® Гарантия обратного выкупа , проверенный способ изменить правила игры в сфере недвижимости

Бесплатные маркетинговые услуги и услуги со скидкой , включая брошюры, видеорекламу в Интернете, специальные книги для ваших клиентов и многое другое.

Эксклюзивные  SEO-инструменты  , чтобы показываться выше в поиске

Работа напрямую от InterNACHI® через эксклюзивные партнерские программы

Зарабатывайте больше с InterNACHI®

Развивайте свой бизнес

Если вы опытный инспектор, который хочет нанять, расширить или продать, InterNACHI® может помочь с:

Групповое обучение  чтобы убедиться, что ваши сотрудники или подрядчики соответствуют стандартам, над созданием которых вы усердно работали

Интеграция со всеми службами  необходимо для управления фирмой с несколькими инспекторами, включая ISN

Сохранение большей прибыли  со скидками на все, что нужно вашему бизнесу, от программного обеспечения до программ для автопарка коммерческого транспорта

Юридические консультации и помощь от профессионалов отрасли для расширения в качестве фирмы с несколькими инспекторами

Наставничество и коучинг для достижения успеха в бизнесе от отраслевых экспертов

Коммерческая инспекция Курсы и живые занятия

Развивайтесь вместе с InterNACHI®

Что говорят действующие участники…

»

Если вы не являетесь частью InterNACHI, вы должны быть, потому что обучение не имеет себе равных .
