Принцип работы сенсорной кнопки

Сенсорная кнопка — это электронное устройство, которое срабатывает при прикосновении пальца человека. В основе ее работы лежит принцип изменения электрической емкости при касании. Рассмотрим, как это происходит:

• Сенсорная площадка кнопки представляет собой обкладку конденсатора
• При прикосновении пальца образуется вторая обкладка конденсатора
• Емкость такого конденсатора резко возрастает
• Изменение емкости фиксируется электронной схемой
• Схема формирует сигнал срабатывания кнопки

Таким образом, сенсорная кнопка реагирует на прикосновение без применения механических элементов. Это повышает ее надежность и долговечность по сравнению с обычными кнопками.

Необходимые компоненты для сборки сенсорной кнопки

Для создания простой сенсорной кнопки своими руками потребуются следующие электронные компоненты:

• Микросхема TTP223 — специализированный сенсорный контроллер
• Конденсатор 100 нФ
• Светодиод
• Резистор 220 Ом
• Медная фольга или пластина для сенсорной площадки
• Макетная плата
• Провода для соединений
• Источник питания 3-5В

Микросхема TTP223 значительно упрощает схему, так как содержит весь необходимый функционал для работы сенсорной кнопки. Остальные компоненты нужны для обвязки микросхемы и индикации.

Пошаговая инструкция по сборке сенсорной кнопки

Соберем простую схему сенсорной кнопки на макетной плате. Для этого выполним следующие шаги:

1. Разместим микросхему TTP223 на макетной плате
2. Подключим питание к выводам VDD и GND микросхемы
3. Припаяем провод от сенсорной площадки к входу I микросхемы
4. Подключим светодиод через резистор 220 Ом к выходу Q
5. Установим конденсатор 100 нФ между VDD и GND
6. Соединим все компоненты согласно схеме
7. Подадим питание 3-5В на схему

После сборки схема готова к работе. При касании сенсорной площадки должен загораться светодиод, сигнализируя о срабатывании кнопки.

Варианты применения самодельной сенсорной кнопки

Собранную своими руками сенсорную кнопку можно использовать во многих интересных проектах:

• Беспроводной дверной звонок
• Сенсорный выключатель освещения
• Кнопка вызова официанта в кафе
• Элемент управления в игрушках
• Сенсорная клавиатура
• Кнопка включения в самодельных гаджетах

Простота конструкции и надежность делают самодельные сенсорные кнопки удобными для применения в различных любительских проектах умного дома и электроники.

Преимущества сенсорных кнопок перед механическими

Сенсорные кнопки имеют ряд существенных преимуществ по сравнению с обычными механическими:

• Отсутствие подвижных частей, подверженных износу
• Герметичность конструкции
• Устойчивость к пыли и влаге
• Отсутствие дребезга контактов
• Бесшумность срабатывания
• Долговечность
• Современный внешний вид

Благодаря этим преимуществам сенсорные кнопки находят все более широкое применение в бытовой технике, электронных устройствах и системах автоматики.

Возможные проблемы при сборке и их решение

При самостоятельной сборке сенсорной кнопки могут возникнуть некоторые сложности. Рассмотрим типичные проблемы и способы их устранения:

Кнопка срабатывает самопроизвольно

Причина: наводки от близко расположенных проводников. Решение: экранировать сенсорную площадку, увеличить расстояние до других цепей.

Низкая чувствительность кнопки

Причина: слишком маленькая сенсорная площадка. Решение: увеличить размер сенсорной площадки, уменьшить емкость подстроечного конденсатора.

Кнопка не срабатывает

Причина: неправильное подключение компонентов. Решение: внимательно проверить монтаж, убедиться в исправности всех элементов.

При возникновении проблем следует также обратиться к документации на используемую микросхему TTP223 для уточнения режимов работы и схемы включения.

Перспективы развития технологии сенсорных кнопок

Технология сенсорных кнопок продолжает активно развиваться. Основные направления совершенствования:

• Повышение помехозащищенности
• Снижение энергопотребления
• Увеличение чувствительности
• Интеграция с системами машинного обучения
• Создание гибких сенсорных поверхностей

В будущем сенсорные кнопки могут стать основой для создания интуитивных интерфейсов взаимодействия человека с электронными устройствами и системами умного дома. Их применение позволит сделать управление техникой более удобным и естественным.

Сенсорные кнопки своими руками

Возникла мысль управлять светодиодной подсветкой с помощью сенсорной кнопки. У китайцев они не очень дорогие, но ждать 2 месяца было лениво. Поэтому решил сделать ее сам. В интернете нашел отличную статью на этот счет, но не ардуино.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Сенсорная кнопка для arduino своими руками
• Сенсорная кнопка своими руками
• Сенсорный включатель на двух транзисторах. Сенсорный выключатель своими руками 12 вольт
• Сенсорный выключатель почти из ничего.
  TTP223 (Ttp223-ba6).
• Простая сенсорная кнопка
• Сенсорная кнопка для arduino своими руками
• Сенсорная кнопка общие сведения
• TM10K, Сенсорная кнопка

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой сенсорный all-audio.proная кнопка своими руками на микросхеме TTP223

Сенсорная кнопка для arduino своими руками

Еще в детстве, просматривая фантастические фильмы, я видел, как пилоты управляют звездолетами, лишь слегка касаясь клавиш, задавался вопросом, а как это так? Потом уже узнал, что такое сенсорные выключатели и как они работают. И вот занимаясь подсветкой салона в автомобиле вспомнил о сенсорном управлении и решил сделать сенсорный выключатель своими руками для управления подсветкой салона.

В качестве датчика сенсорного выключателя — сенсорной пластинки, необходимо использовать металлическую пластинку, имеющую антикоррозионное покрытие. Это может быть пластинка из технического серебра или нержавеющей стали. Если вы решили сделать сенсорный выключатель своими руками не для подсветки салона, а для более мощной нагрузки можно вместо светодиодной лампы HL1 установить малогабаритное реле.

Напряжение питания сенсорного выключателя 12 вольт, поэтому при применении в автомобиле со стабилизированным питанием не потребуется его доработки. Если же вы хотите использовать его, например, для управления бытовыми приборами: бра, торшер и т.

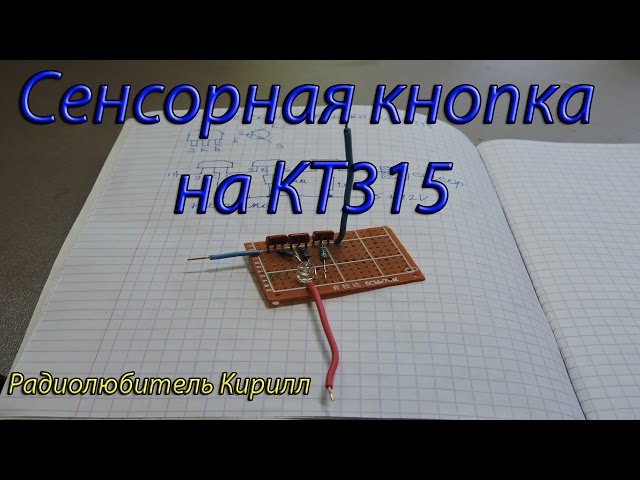

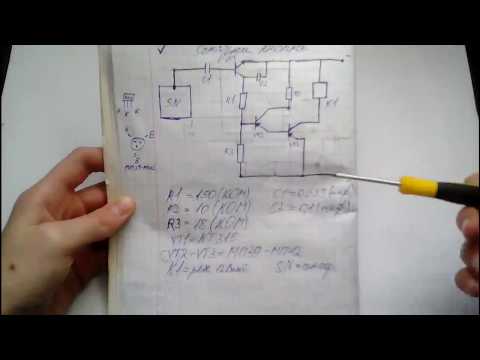

Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводочек, идущий от базы транзистора. Итак, рассмотрим схемку:. КТ и КТ различаются расположением буквы. У КТ эта буква находится посерединке, а у КТ слева. Какая там буква — без разницы. А что если с помощью такого сенсорного выключателя управлять мощной нагрузкой?

Например, лампой накаливания на Вольт? Просто вместо светодиода мы можем поставить ТТР. В этой схеме я использовал Твердотельное реле ТТР , хотя можно использовать и электромеханическое реле. При использовании электромеханического реле, не забываем параллельно катушке реле поставить защитный диод. В интернете эта схема идет на трех транзисторах.

Я ее немного упростил. Принцип работы схемы очень простой. А откуда он берется? Наводки от сети Вольт. Так вот, этих наводок вполне хватает, чтобы транзистор VT2 открылся, потом сигнал с VT2 поступает на базу VT1 и там усиливается еще больше. Мощности этого сигнала хватает, чтобы зажечь светодиод или подать управляющий сигнал на реле. Все гениально и просто! Предыстория: пару лет назад на у китайцев был приобретен настенный двухрожковый светильник, в данный момент он не продается.

Подобных изделий на Али предлагается огромное количество. Так и лежал он, так сказать про запас, до тех пор, пока не решил использовать его при ремонте ванной комнаты. Провод для светильника, перед укладкой плитки, в стену заложил, но затем встал вопрос как включать светильник? Работать он должен отдельно от основного света на потолке, так как там стоят яркие лампы, а когда лежишь в ванной хотелось бы мягкий рассеяный свет. В коридоре стоит трехклавишный выключатель туалет, коридор и верхний свет в ванной , городить туда еще один отдельный выключатель для светильника смешно.

Сначала думал вставить в корпус светильника выключатель на шнурке, но размеры не позволили этого сделать. Решение стало очевидным — подавать на светильник 12В с вынесенного блока питания, установить светодиодные лампы DC12 и сделать сенсорное включение прикосновением по корпусу, для чего и был приобретен описываемый модуль.

Саму микросхему уже здесь описывал koltinov, поэтому я опишу только сам модуль. Модуль представляет собой распаяную микросхему с минимальной обвязкой из конденсатора и светодиода с резистором, извещающего о срабатывании сенсора. Так же на модуле есть пары выводов под запайку А и В. Пара А — служит для выбора уровня на выходе модуля при срабатывании — по умолчанию высокий уровень, в запаянном состоянии — низкий. Пара В — для управления типом срабатывания — по умолчанию кнопка, в запаяном состоянии триггер.

Кроме того, рядом с микросхемой TTP имеется место под установку конденсатора от 0 до 50 пФ для снижения чувствительности сенсора, сюда же подпаивается проводок для выносного сенсора.

Таким образом, я запаял пару В нужен высокий уровень для открытия N-канального мосфета , поставил конденсатор на 30пФ и сначала сделал вывод на корпус светильника. Не тут то было, из за размера корпуса нет четкого срабатывания, включение происходит крайне не стабильно, в том числе в зависимости от того, раскрыта кисть или вытянут один палец — может сработать при положении руки за 20 см от светильника, а может не сработать при прямом прикосновении.

Установка конденсаторов различных номиналов ничего не дала, чувствительность менялась, но нестабильноть работы так и оставалась. Пришлось винтик и декоративную шишечку, с помощью которых светильник крепиться к внутреннему кронштейну а тот соответственно к стене изолировать от основного корпуса с помощью прокладки из текстолитовой шайбы, силиконовой резинки от какого то винчестера и кусочка термоусадки.

Вывод на сенсор подпоял к этому винтику. Модуль срабатывает четко, только от прикосновения к маленькой шишечке человек со стороны и не поймет как лампу включить. Платка легко помещается внутрь корпуса, туда же сунул для запитки модуля и мосфет 60N03L в качестве реле для светодиодных ламп, все оголенные проводки и выводы покрыл цапон-лаком и приклеил изнутри к корпусу на термоклей. Найти подходящую лампу оказалось не так просто, абажуры устанавливаются на лампы и держатся за счет ее формы, а ламп на DC12В с цоколем Е14 в форме капли можно сказать и нет.

Хотел уж было лампочку на В переделывать, но потом нашел эти, взял на 3Вт, К. При 12В потребляет 0,26 мА, что соответствует заявленной мощности.

Судя по коробочке, производитель изготавливает лампочки всеразличных цветов, мощностей, на разные цоколи и напряжения В качестве источника питания применил блок питания на 12В 1А, его описывал Kirich в своем обзоре. Заодно сделал подсветку под тумбой с умывальником. Я как то описывал микроволновый датчик движения, применял его тогда для скрытой установки за пластиковой дверцей.

Но в данном случае из под тумбы есть прямая видимость, поэтому использовал всем известные ультразвуковой датчик SRF, Ардуино Nano и тот же мосфет 60N03L, что получается в два раза дешевле. В качестве источника света использовал такой светодиодный модуль Я его не покупал, а взял с рекламного проспекта, с выставки Для точечной скрытой подсветки такие модули самое то, мне понравилось.

На Али наверняка есть что то подобное. По настоящему свет гораздо мягче чем на фото, при этом видно все помещение, если зашел что то взять или положить — основой свет можно не включать. На ощупь он греется слегка, сзади металлическая пластина, приклеил к холодной плитке на стену и никакого перегрева. Схема в светильнике:. Все компоненты были компактно соединены между собой на миниатюрной печатной плате, которую можно сделать просто вырезав лишнюю медь резаком оставив таким способом остроугольные многоугольники.

Детали, использованные для поверхностного монтажа, транзисторы в sot npn, резисторы , перемычки — кусочки провода, вместо них, если есть берите крупный резисторы с нулевым условно сопротивлением. Сенсорное устройство работает сразу, без настройки. Дотрагиваясь до базы транзистора Q3 вы наводками открываете его, вследствие чего через его КЭ и резистор 1 Мом течет ток, который открывает следующий полупроводник Q2, тот открываясь открывает Q3, который уже управляет светодиодом, открываясь через его КЭ течет ток, от минуса идет к катоду светодиода, а к аноду он уже подключен.

Ну вот горит светодиод по касанию пальца — и что? А вот то, что вместо этого светодиода ставим реле и теперь мы можем управлять почти любой нагрузкой, в зависимости от характеристик применяемого реле. Ставим мощную лампу накаливания, подключенную к сети, а в разрыв этой цепи контакты реле.

Теперь при нажатии, а точнее касании сенсора лампа светит. Эта прекрасная вещь состоит из светодиода и фототранзистора, когда первый светит, то это открывает транзистор и через его КЭ может течь ток. Включаем нужные выводы оптрона в схему сенсора вместо светодиода LED1, а остальные два в разрыв источника питания и любой нагрузки. Эту деталь можно изъять из зарядок от телефона.

Возьмите, к примеру, PCL1. Чуть ниже вы видите дополнение к основной схеме, где показано как нужно подключать оптопару к схеме сенсора, также добавлен один транзистор, это нужно для того чтобы вы могли подключать весомую нагрузку, а не просто светодиоды на 20 mA. Еще вместо реле и оптопары возможно применение двух npn транзисторов. Я так и сделал, схему вы видите. Когда же вы касаетесь сенсора — то минус поступает через открытый Q1 на базу Q4 и закрывает его, теперь уж ничто не мешает Q5 оставаться открытым — нагрузка работает, а в моем случае мощный 1 Ватт светодиод ярко светит.

Сенсор не имеет фиксации, дотронулись — светит, отпустили — не светит. Коль желаете сделать фиксацию — просто добавьте в схему триггер, например, на микросхеме КМТМ2 или любой другой можно даже на таймере реализовать это. С добавление триггерной системы при касании к сенсору нагрузка будет включена до тех пор, пока не произойдет следующее касание или исчезнет питание схемы.

На практике это можно применить для быстрого включения и отключения освещения в комнате. Очень удобно, коснулся небольшого чувствительного участка, и комната освещена, второе касание отключит свет. Небольшое количество энергии будет теряться, но этим можно пренебречь. Схема работает, но из-за своей простоты далеко не идеально. Если сенсор большой, то схема может срабатывать даже тогда, когда вы еще не дотронулись до него, также если вы рукой расчешете волосы возле датчика светодиод также может загореться.

Выход из этой ситуации простой — миниатюрный сенсорный датчик. Как уже говорилось — открытие Q3 происходит за счет наводок, видеть это можно на видео, светодиод светит не постоянно, а подмигивает с большой частотой, но это хорошо заметно при съёмки. Яркость работающего диода не велика, если вы дотрагиваетесь только до базы третьего транзистора, но стоит вам коснуться еще и плюса питания, то ваше тело выступит в роле резистора и транзистор Q3 перейдет в насыщение.

Но при таком раскладе для некоторых потеряется смысл сенсора. Эта схема очень проста и предназначена лишь для понимания принципа работы электронных компонентов, применять в серьезных конструкциях не рекомендуется. Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца.

В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой. Реле подойдет буквально любое, с напряжением срабатывания от 6 до 12 вольт. Напряжение питания устройства от 6 до 14 вольт, потребление в холостом режиме почти нулевое.

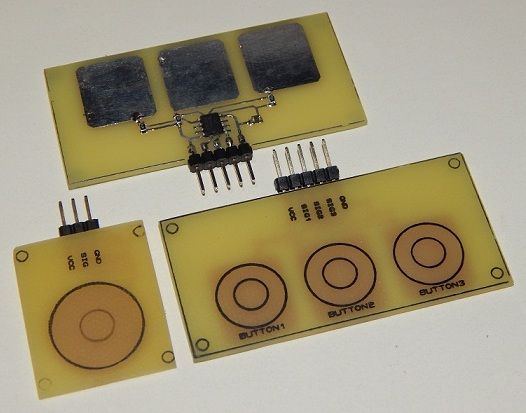

Сенсором служит специально прорезанный кусок фольгированного текстолита. Оба транзистора можно заменить на КТ или аналогичные. Диод из серии импульсных с напряжением от вольт, можно также применить диод Шоттки. Резистор с сопротивлением 30 ом с мощностью 0,5 ватт.

Сенсорная кнопка своими руками

Причем речь идет даже не о поврежденных корпусах, разбитых экранах, трещинах печатных плат. Наличие подвижных деталей, особенно мелких, вносит дополнительный вклад в вероятность отказа прибора или сбоя. А сами контакты сенсорных кнопок можно достаточно хорошо защитить от внешних воздействий, и более простыми способами, чем это возможно для механических кнопок. Преимущества сенсорных кнопок можно перечислять долго. Остановимся на основных:. Однако преимущества несколько нивелируются несколько большей сложностью сенсорных кнопок — возникает ряд требований к разводке печатной платы, форме сенсорных контактов, обработке сигналов с кнопки.

А сами контакты сенсорных кнопок можно достаточно хорошо защитить от до земли через тело человека;; емкости между человеческой рукой и.

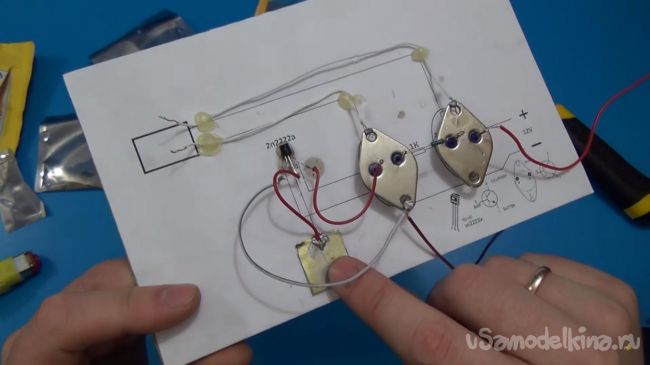

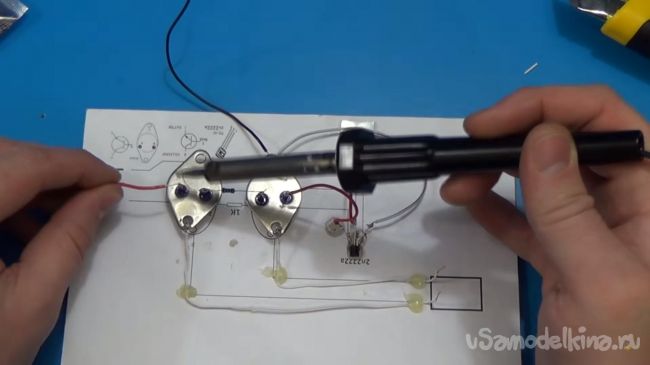

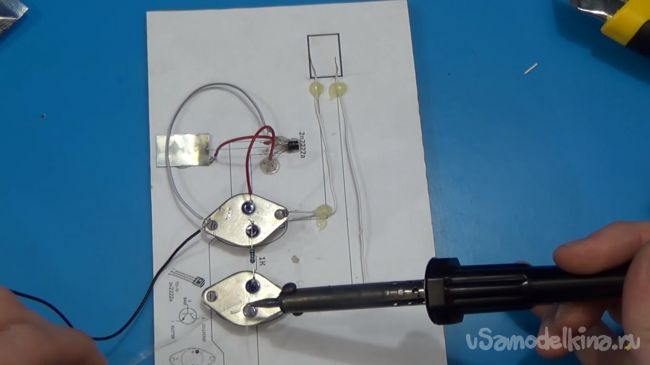

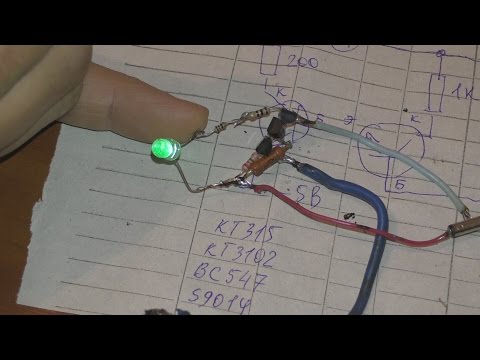

Сенсорный включатель на двух транзисторах. Сенсорный выключатель своими руками 12 вольт

В наше время сенсорное управление стало широко использоваться в различных отраслях, в том числе и для создания радиолюбительских конструкции. Но не смотря на широкую распространённость, технология сенсоров может показаться несколько сложной для начинающего радиолюбителя, потому мы рекомендуем вам почерпнуть некоторые базовые принципы создания сенсорного управления описанные здесь. Использование сенсорного управления имеет множество преимуществ, ну например отсутствие подвижных элементов типа кнопок, тумблеров, рычагов, таким образом можно увеличить устойчивость устройства к механическим нагрузкам. Сенсорные кнопки и сенсорное управление можно встретить везде, начиная от микроволновок и заканчивая планшетами, или мобильными телефонами. Емкостное — этот способ основан не том что контактное устройство срабатывает за счет касания металлической пластины сенсора при чём такую пластину-сенсор можно спрятать за тонким декоративным покрытием. Так как нам известно, что человеческое тело, обладает определенную довольно большую емкостью. Резистивное — состоящее из двух металлических пластин выступающих в роле сенсора. Так как, кожный покров человека имеет некоторое сопротивление конкретно можно посмотреть в справочнике по медицине , срабатывание исполнительной части происходит вследствие замыкания пальцем, обоих пластин. Для включения различного рода устройств или механизмов можно использовать сенсорный датчик, схема которого приведена ниже.

Сенсорный выключатель почти из ничего. TTP223 (Ttp223-ba6).

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Мешаю дешевую табачную жидкость.

В этой статье я покажу, как можно просто и быстро реализовать сенсорную кнопку. В данном примере кнопку будет изображать кусок фольгированного текстолита.

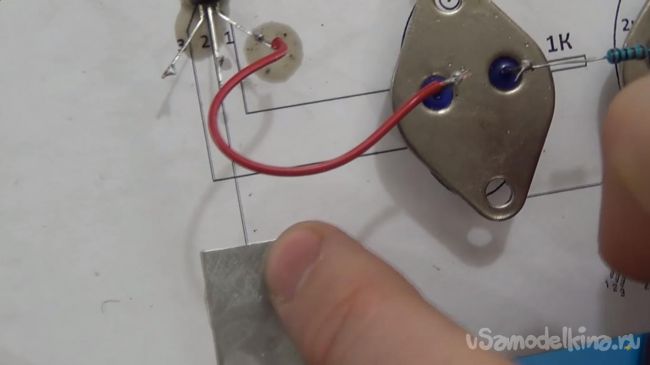

Простая сенсорная кнопка

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Сенсорная кнопка своими руками.

Сенсорная кнопка для arduino своими руками

Годовая подписка на Хакер. Сразу оговорюсь: я большой поклонник идеи экранных клавиш навигации. Всех этих домиков, стрелочек и квадратиков, нарисованных прямо в нижней части экрана. Да, они отнимают какое-то там пространство которое, впрочем, в большинстве случаев не особо и нужно , да, возможно они портят внешний вид приложений, но, черт возьми, они динамические. Экранные кнопки навигации поворачиваются вместе с экраном, исчезают, когда они не нужны, меняют цвет и органично встраиваются в интерфейс домашнего экрана. Так вот. Почему-то мою замечательную, прекраснейшую идею о том, что лучше наэкранных кнопок нет ничего, не разделяют ну очень многие производители смартфонов.

Сенсорное управление сможет освоить каждый радиолюбитель. Сенсорные кнопки и сенсорное управление можно встретить везде, защита от короткого замыкания для блока питания схема своими руками.

Сенсорная кнопка общие сведения

Добрый день, знает кто проблема с монитором такого плана, иногда кнопка включения не реагирует, бывает такое что компьютер работает некоторое время, уходишь он переходит в спящий режим, гаснет индикатор и кнопка включения не работает и после перезагрузки никакой реакции со стороны монитора. Потстоит часа два, включаешь всё норм, поработаешь, выключаешь и опять такая же ситуация, сенсорная кнопка включения не реагирует. Просто подключил плату включения, поставил на свои места платы включения и управления, и монитор заработал А на настоящие сенсорные кнопки можно и просто пальцем жамкать.

TM10K, Сенсорная кнопка

ВИДЕО ПО ТЕМЕ: TTP223 модуль сенсорной кнопки

Если у xiaomi redmi 3s не работают сенсорные кнопки «меню», «домой», «назад», это становится достаточно большой проблемой, так как владелец теряет контроль над аппаратом и не может использовать никакие его возможности. Чтобы получить возможность управлять телефоном, необходимо вывести на экран виртуальные навигационные клавиши. Это делают с помощью сенсорного помощника, опции управления одной рукой, или специальных приложений наподобие Simple Control, Ultimate Dynamic Navbar и т. К смартфону также можно подключить компьютерную мышь через переходник USB или блютуз-канал.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.

Умный Дом своими руками Пропустить. В итоге, выключатель-кнопка работает, а сенсорные кнопки — нет, подробнее: а подносишь палец — загорается диод на сенсорной кнопке, убираешь — гаснет б все время горит подсветочка диодная вроде так и должно быть Подскажите, может их вообще нельзя использовать применительно к MegaDIN или все же нужно перепаять какой-то джампер, чтобы IN правильно заработал. Заранее, спасибо. Вернуться к началу. Подключаете правильно.

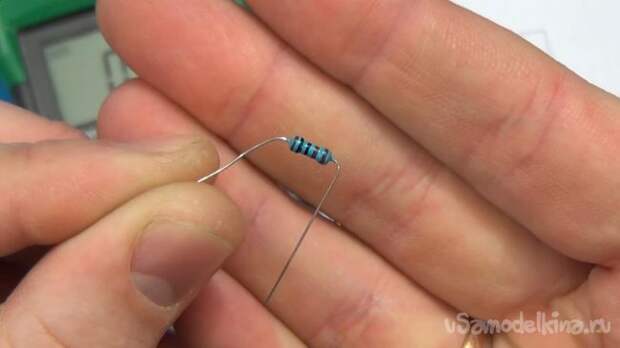

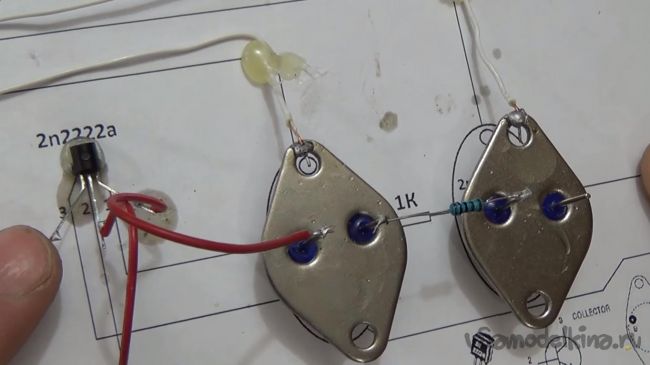

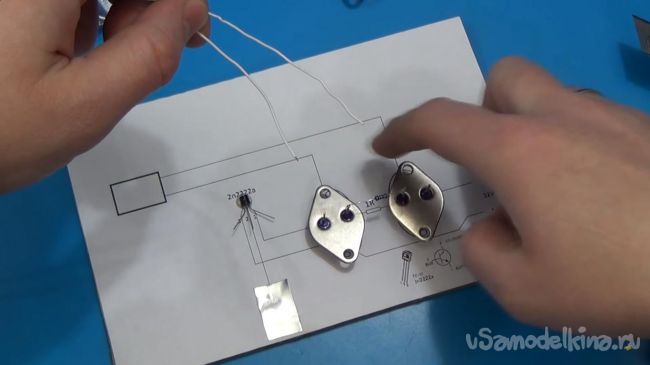

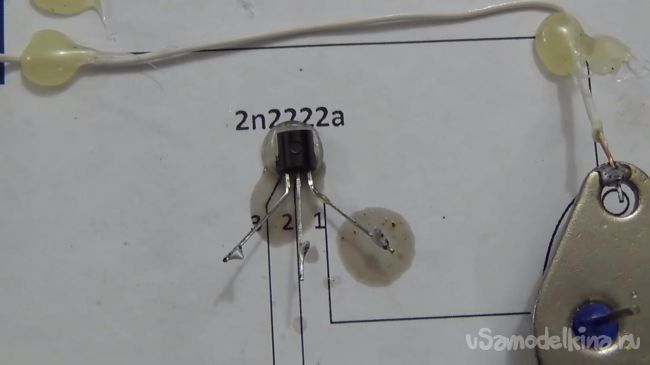

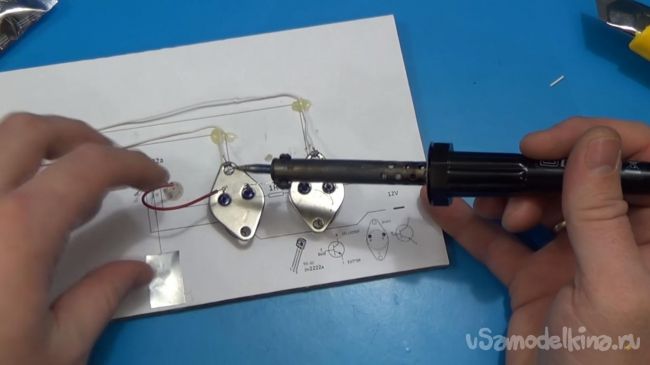

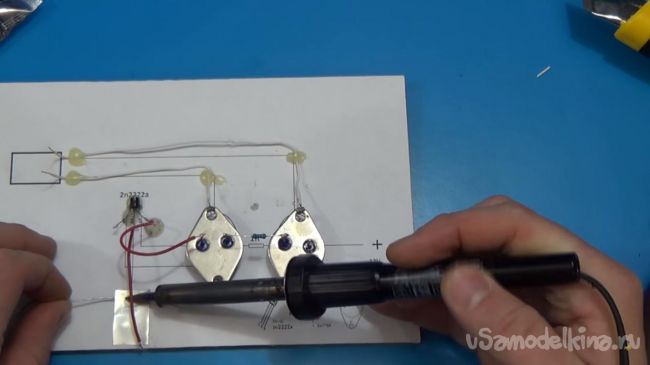

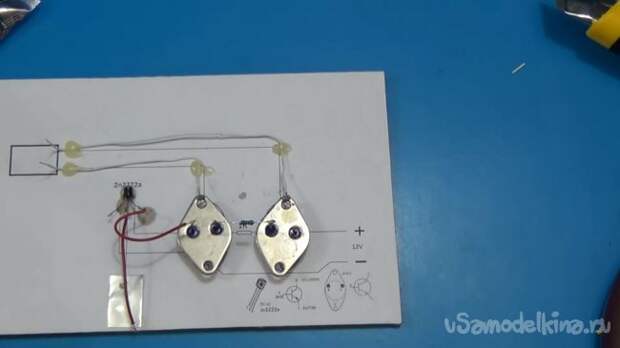

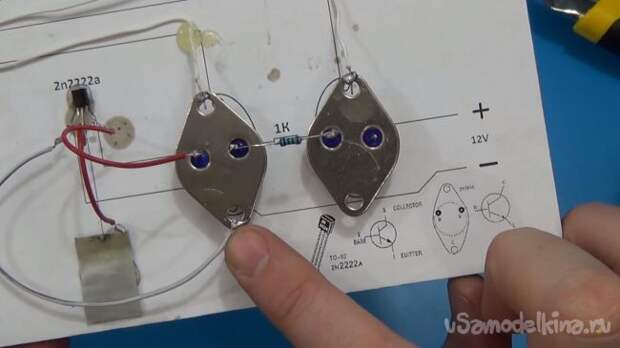

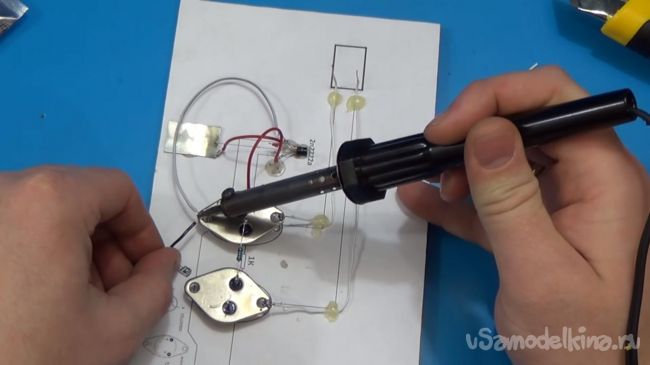

Привет всем любителям самоделок. Частенько приходится управлять своими изобретениями, будь то кнопка включения или какой-то тумблер, но хотелось бы чтобы устройство также работало от прикосновения, другими словами имело сенсорную кнопку, отвечающую за пуск устройства. Именно в этой статье я расскажу, как сделать сенсорную кнопку, включающую ваше любое электронное устройство.

Сенсорна кнопка Livolo імпульсний вимикач майстер кнопка прохідний диммер чорний скло (VL-C701H-12)

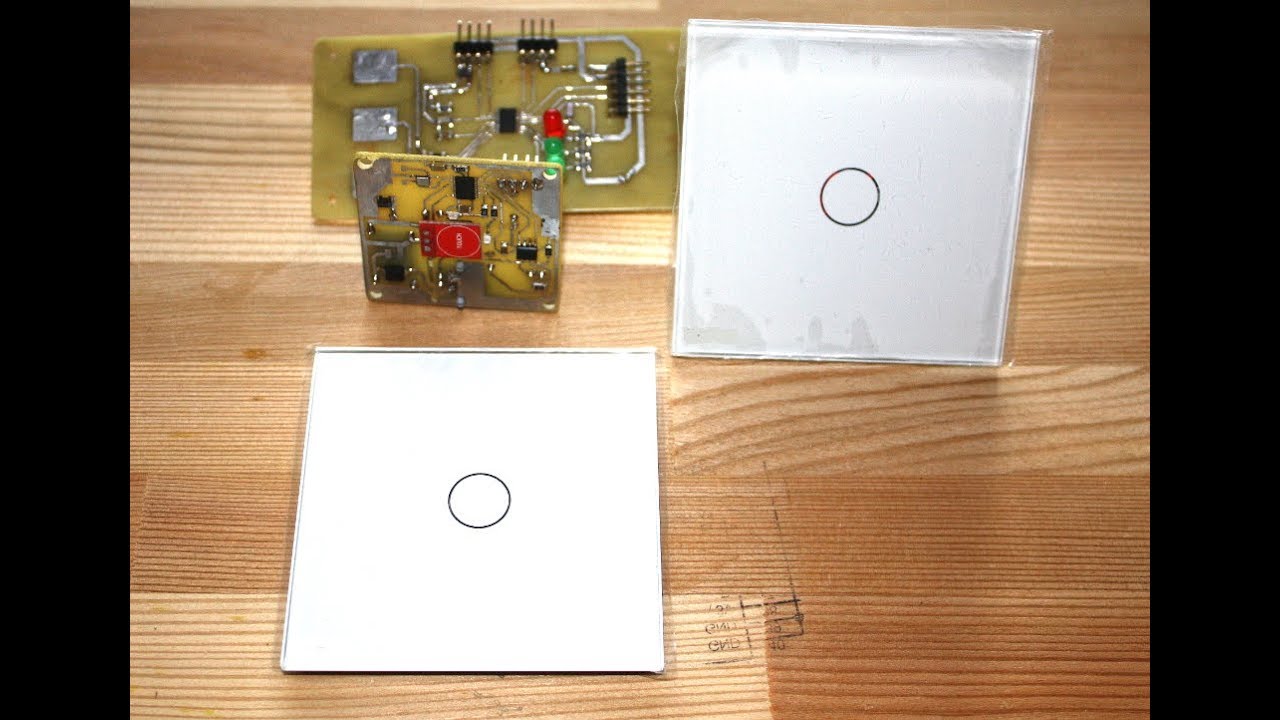

Сенсорна кнопка зі скляною передньою панеллю

Принцип роботи: контакт замкнутий тільки під час дотику до сенсора.

Можливі сфери застосування:

1. Майстер кнопка — вимикання світла у всій квартирі одним вимикачем
2. Димування з декількох місць спільно з імпульсним DIM реле
3. Як кнопка дверного дзвінка
4. Для Розумного будинку
5. Для інших пристроїв, де є необхідність подати імпульс 220 вольт на пристрій

Майстер-кнопка або майстер-вимикач

Майстер-кнопка, або майстер-вимикач, без системи розумного будинку і своїми руками або руками свого електрика — цілком можливо. Просто потрібно знати про цю чудо-кнопку.

Робота майстер-вимикача полягає в наступному. Коли виходиш з дому, можна відключити електро харчування по всьому будинку одним дотиком до майстер-вимикача. Гасне світло, а також відключаються телевізор, розетка з праскою і т. П. Ми щасливі, тому що заощадили пару хвилин на перевірку розеток. А головне — немає відчуття чогось втраченого: «А я праску вимкнув?»

Схема підключення кнопки до імпульсного реле

Реалізація майстер вимикача

Прохідний димер. Альтернативний контроль яскравості

Використовуючи вимикач, можна вирішити димінг в альтернативному ланцюзі. Оскільки реле димера очікує імпульси, таким чином можна об’єднати імпульси декількох вимикачів і під’єднати його до точки входу реле димера, щоб реалізувати регулювання яскравості з декількох місць. Нижче наведені принципові схеми вирішення альтернативного затемнення.

Принципова схема рішення альтернативного затемнення

З використанням 002470290 Димер DIM-15

Принципова схема рішення альтернативного затемнення

З використанням 002470291 Димер SMR-M (до 160W, для регульованих LED і ESL ламп)

У деяких випадках, якщо вимикач не включає реле, між синім і блакитним проводом (клеми S і N реле) необхідно встановити адаптер.

Кнопка дверного дзвінка

Кнопку просто використовувати для управління дверним дзвінком

Сенсорна кнопка Livolo VL-C701H розмір

Кнопка має підсвічування сенсорної зони. У темний час доби ви з легкістю знайдете вимикач.

Габаритні розміри (80 * 80 мм) дозволяють встановити кнопку дверний дзвінок в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує самостійний монтаж дзвінка — без свердління та інших морочливих операцій.

Комплект постачання

— Сенсорний дверний дзвінок Livolo VL-C701H

— шурупи для кріплення;

— інструкція;

— коробка;

Інструкція

1. Перед установкою відключіть напругу електромережі.

2. Монтаж слід виконувати відповідно до монтажних схем. Вимикач монтується в круглу коробку європейського стандарту.

3. Не рекомендується подавати електрику і торкатися до електронних деталей цього пристрою без встановленої скляній панелі

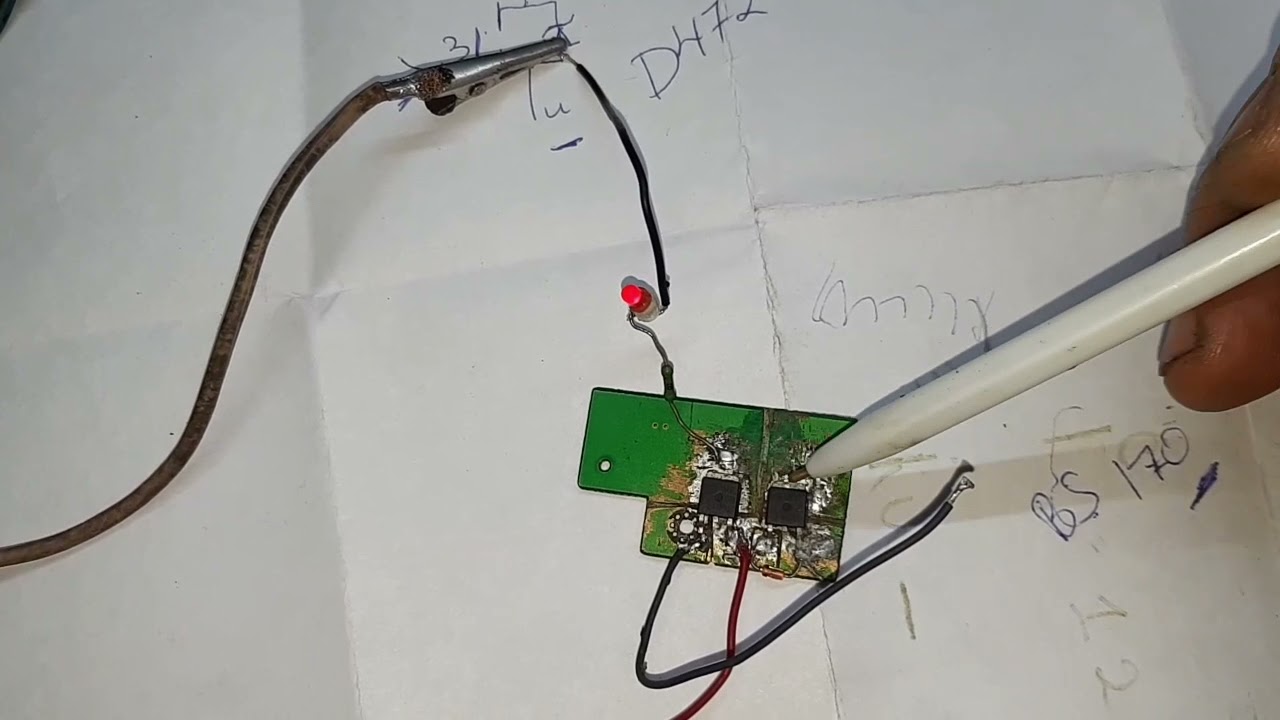

Как сделать простую схему сенсорного переключателя 7063 просмотра

В настоящее время нам не нужны причудливые сенсорные переключатели или дорогие микроконтроллеры, чтобы сделать схему сенсорного переключателя . Вместо этого мы можем использовать основные электронные компоненты, такие как транзисторы и резисторы, чтобы сделать эту схему. Кусок металлической проволоки может действовать как датчик касания, и когда мы слегка коснемся датчика, через наш палец потечет ток, и светодиод загорится.

Buy From Amazon

Hardware Components

The following components are required to make the Touch Switch Circuit

S. NO	Component	Value	Qty
1.	Макета		1
2.	Аккумулятор	9V	1
3.	Соглашающие проволоки	9	3.	Соглашающие проволоки	9	3.	.0037 1
4.	Metal Strips/Hard Copper Wires		2
5.	BC547 NPN Transistor		2
6.	LED	5mm	1
7.	Резисторы	270, 100K OHM	1, 1

BC547 PINOUT

для подробного описания PINOUT PINAout, Dimession Persus и Spectations Doptations The Dataste The Dateste The Dateste The Dateste The DateStelet. 0003

Цепь сенсорного переключателя

Соединение

• Подключите транзисторы BC547 к макетной плате
• Используйте перемычку, чтобы соединить базовый контакт транзистора-1 с эмиттерным контактом транзистора-2
• Подключите резистор 100 кОм между коллекторным контактом Транзистор-2 и VCC
• Подключите резистор 270 Ом и светодиод к контакту коллектора транзистора-1
• Используйте перемычку для подключения Эмиттерного контакта транзистора-1 к GND
• Подсоедините металлические полоски между резистором 100 кОм и в Базовый контакт транзистора-2
• Проверьте цепь, прикоснувшись к металлическим полоскам

Принцип работы

Цепь сенсорного переключателя можно активировать сопротивлением кожи пальца. Сопротивление кожи составляет около 10-100 кОм, потому что оно зависит от состояния кожи.
Таким образом, если вы попытаетесь построить цепь, используя только блок питания, светодиод и металлические полоски, светодиод не будет светиться, потому что высокое сопротивление кожи не позволит току течь по цепи.

Для этой цели мы использовали транзисторы в этой схеме, чтобы усилить ток, протекающий в цепи, чтобы его хватило для свечения светодиода. Вы можете использовать любой проводящий материал в качестве сенсорного выключателя, но обязательно поместите эти два материала рядом друг с другом, чтобы вы могли легко коснуться их обоих пальцем.

Применения

• С помощью этой схемы мы можем обнаруживать паразитные напряжения, возникающие из-за электросети или электростатических разрядов в помещении.
• Сенсорные выключатели можно использовать в пыльных или влажных местах, где обычные выключатели не прослужат долго.

Похожие сообщения:

Kids’ Basics: Сенсорный переключатель Вкл./Выкл.

Простой в сборке сенсорный переключатель, который можно подключить (почти) к чему угодно!

ВРЕМЯ ПОСТРОЕНИЯ: 30 МИНУТ

ОЦЕНКА СЛОЖНОСТИ: НАЧИНАЮЩИЙ

Сенсорные переключатели бывают нескольких видов. В то время как в конструкции 1950-х годов использовались большие и непрактичные вакуумные лампы, к 1980-м транзисторы пробились в бытовую электронику, а прикроватные и настольные лампы стали популярными. Несмотря на то, что они вышли из моды, сенсорные выключатели время от времени возвращаются, особенно в настенных панелях.

Однако за пределами обычного дома сенсорные выключатели используются в ситуациях, когда механический переключатель по каким-либо причинам не подходит. Во многих ванных комнатах торговых центров есть сенсорные переключатели, позволяющие бесконтактно включать и выключать краны. Сенсорные переключатели можно использовать в оборудовании, которое должно быть герметизировано, где резиновые покрытия со временем изнашиваются. Они находят применение в коммерческих и промышленных ситуациях, которых большинство из нас никогда не видели, но мы собираемся создать забавное устройство, которое можно будет использовать дома.

В то время как коммерческие проекты могут управлять яркостью и т.п., наш немного проще и представляет собой прямую версию включения/выключения. Что-то более функциональное выходит далеко за рамки наших правил сложности Kids’ Basics. Мы также не разработали конкретную нагрузку для привода от этого. Вместо этого мы использовали релейный модуль, предназначенный для Arduino, так что вы можете управлять чем угодно, пока это безопасно. Схема питается от 5В ради модуля реле, но контакты реле могут коммутировать другое напряжение. Это означает, что вы можете питать схему от USB-разъема или блока питания.

Если у вас завалялись какие-либо из наших предыдущих сборок, вы можете использовать этот проект для включения и выключения обложки Star Struck или светящейся фоторамки прошлого месяца вместо датчика освещенности. Для демонстрации мы заменили датчик PIR в проекте ночного освещения старого маяка. Однако это не ограничивается светом. Вы можете проявить творческий подход!

Единственным правилом переключения является безопасное напряжение. Позже мы опишем, как использовать реле для переключения различных напряжений, но убедитесь, что вы не используете ничего, что превышает 50 В переменного или постоянного тока. Это означает НЕТ СЕТИ! Мы действительно не должны говорить это, особенно людям, читающим Основы для детей, но сеть может очень легко вас убить.

В Австралии также запрещено подключать что-либо к электросети, в том числе то, что вы построили сами и на чем есть провод питания. Раньше многие думали, что можно сделать что-то с питанием от сети в корпусе, например, блок питания усилителя, а провод питания использовать для подключения к розетке. Однако недавно власти ясно дали понять, что это неправда. Если это сеть, вам нужна лицензия.

Мы рекомендуем вам прочитать статью до конца, прежде чем приступать к сборке. Мало того, что вы будете лучше видеть общую картину по мере создания, мы также иногда обсуждаем варианты или альтернативы, которые вам нужно будет выбрать. В этом случае у нас есть два разных варианта сенсорной панели.

Как всегда в Kids’ Basics, мы строим макетную плату без пайки. Мы избегаем пайки, чтобы сделать Kids’ Basics доступными для большего количества людей, но присутствие взрослого рядом может быть полезным. Вам не потребуются какие-либо специальные навыки, кроме умения идентифицировать компоненты на базовом уровне, и даже в этом случае мы поможем вам в процессе. Если, например, вы еще не знаете, что такое резистор, вы, вероятно, сможете понять это по фотографиям и описаниям на каждом этапе.

Мы предоставляем принципиальную схему или принципиальную схему, но это просто полезно, если вы уже умеете их читать. Не расстраивайтесь, если вы никогда не учились, но воспользуйтесь возможностью сравнить цифровое изображение макета макета (которое мы называем «Fritzing» в честь компании, которая производит программное обеспечение) со схемой и посмотреть, сможете ли вы что-то сделать. вне. Вы можете сделать этот проект только из Fritzing и фотографий. Вы также можете ознакомиться с нашими основами макетирования из выпуска 15.

Одна вещь, которую вам действительно нужно знать: Интегральная схема (ИС) в основе этого проекта — CD4093. Любая микросхема имеет точку рядом с выводом 1 или выемку на том конце, где находится вывод 1. К сожалению, многие микросхемы теперь изготавливаются в пластиковых корпусах (когда-то они были керамическими), и часто на одном конце посередине остается точка в процессе литья.

В большинстве современных микросхем используется выемка, которую гораздо легче увидеть, но сначала внимательно осмотрите всю микросхему. Во-вторых, у каждого производителя свои коды. Некоторые 4093, немного HEF4093, а наш был изготовлен компанией On Semiconductor, которая поставила дополнительную «1» перед номером детали, получив MC14093BCP. Следующие буквы являются дополнительной информацией. Просто убедитесь, что когда вы покупаете свою микросхему, держите ее в отдельном маркированном пакете или конверте, иначе позже это может привести к путанице.
