Стабилизатор напряжения 24 вольта своими руками: пошаговая инструкция по сборке

Как собрать стабилизатор напряжения 24 вольта в домашних условиях. Какие компоненты потребуются для сборки. Как правильно собрать и настроить стабилизатор напряжения своими руками. Какие меры предосторожности нужно соблюдать при работе с электричеством.

Принцип работы стабилизатора напряжения 24 вольта

Стабилизатор напряжения 24 вольта представляет собой электронное устройство, предназначенное для поддержания постоянного выходного напряжения 24 В независимо от колебаний входного напряжения или нагрузки. Его основная задача — обеспечить стабильное питание для различной электроники и оборудования, требующего напряжения 24 В.

Принцип работы такого стабилизатора основан на использовании специализированной микросхемы-стабилизатора напряжения. Эта микросхема непрерывно отслеживает выходное напряжение и при его отклонении от заданного значения в 24 В вносит необходимые корректировки, увеличивая или уменьшая ток через регулирующий элемент.

Необходимые компоненты для сборки

Для самостоятельной сборки стабилизатора напряжения 24 В потребуются следующие основные компоненты:

• Микросхема-стабилизатор напряжения (например, LM338 или LM317)
• Конденсаторы для фильтрации
• Резисторы для задания выходного напряжения
• Диоды для защиты
• Радиатор для отвода тепла
• Печатная плата или макетная доска
• Провода для соединений

Пошаговая инструкция по сборке стабилизатора

Сборка стабилизатора напряжения 24 В своими руками включает следующие основные этапы:

1. Подготовка печатной платы или макетной доски
2. Монтаж основных компонентов согласно схеме
3. Пайка соединений между элементами
4. Установка микросхемы-стабилизатора на радиатор
5. Подключение входных и выходных клемм
6. Настройка выходного напряжения с помощью подстроечного резистора

При сборке важно строго следовать схеме и соблюдать полярность компонентов. Особое внимание нужно уделить качеству пайки и надежности соединений.

Настройка и проверка работоспособности

После завершения сборки необходимо провести настройку и проверку работоспособности стабилизатора напряжения 24 В:

1. Подать на вход напряжение, превышающее 24 В (например, 27-30 В)
2. С помощью мультиметра измерить выходное напряжение
3. Подстроечным резистором точно выставить 24 В на выходе
4. Проверить стабильность напряжения при изменении нагрузки
5. Убедиться в отсутствии нагрева компонентов выше допустимых значений

Только после успешного прохождения всех проверок стабилизатор можно считать готовым к эксплуатации.

Меры предосторожности при работе с электричеством

При самостоятельной сборке стабилизатора напряжения 24 В крайне важно соблюдать правила электробезопасности:

• Использовать инструменты с изолированными ручками
• Работать только при отключенном питании
• Не касаться оголенных проводов и контактов
• Применять средства индивидуальной защиты (диэлектрические перчатки, коврик)
• Не оставлять без присмотра включенное устройство

Помните, что несоблюдение мер предосторожности может привести к поражению электрическим током!

Преимущества самодельного стабилизатора напряжения

Сборка стабилизатора напряжения 24 В своими руками имеет ряд преимуществ по сравнению с покупкой готового устройства:

• Значительная экономия средств
• Возможность кастомизации под конкретные задачи
• Получение практических навыков в электронике
• Понимание принципов работы устройства
• Гарантированное качество используемых компонентов

Однако, важно объективно оценить свои навыки перед началом сборки. При недостаточном опыте лучше обратиться к специалисту.

Возможные проблемы и их решение

При сборке и эксплуатации самодельного стабилизатора напряжения 24 В могут возникнуть некоторые проблемы:

• Нестабильное выходное напряжение — проверьте качество пайки и исправность компонентов
• Сильный нагрев микросхемы — убедитесь в правильности расчета и установки радиатора
• Отсутствие напряжения на выходе — проверьте целостность всех соединений
• Выход из строя при подключении нагрузки — пересмотрите расчет мощности стабилизатора

При возникновении проблем, которые не удается решить самостоятельно, рекомендуется обратиться к опытному электронщику для диагностики и ремонта.

Стабилизатор напряжения 24 вольта своими руками

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема стабилизатор напряжения 220в
• Стабилизаторы напряжения 24 вольт
• Мощный линейный стабилизатор напряжения
• Стабилизатор напряжения своими руками
• Мощный стабилизатор напряжения
• БЛОК ПИТАНИЯ 24В
• Как получить нестандартное напряжение

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — схема простого мощного стабилизатора 12Вольт 8Ампер

Схема стабилизатор напряжения 220в

Рассмотрим работу стабилизатора на 24 вольта на примере источника питания увлажнителя воздуха для инкубатора. Его питание как раз и составляет эту величину. Схема повышающего стабилизатора изображена на рисунке. Главным ее элементом является микроконтроллер UС Эта схема была дана в документах на эту модель микросхемы. Интервал напряжений на входе находится в пределах 9, В. Мы заказали увлажнитель на расходуемый ток 0,5 А, поэтому номинальный ток потребления преобразователя выбирался в два раза выше, то есть, на 1 А.

Напряжение на выходе равняется 24 В. Вид снаружи этого устройства в сборе, изображен на фотографии, а на рисунке показана печатная плата. Вместо мощного диода Шоттки использован диод сборки S 10С 40С. Можно использовать другие диоды серии Шоттки с током в прямом направлении не меньше 5 А, и напряжением в обратном направлении около 40 В.

Оптимальным выбором будут транзисторы с минимальным сопротивлением канала в открытом виде. Подбирать необходимый полевой транзистор можно в любом интернет-магазине.

Дроссель оснащен сердечником Ч22 с наружным диаметром чашек 22 мм. Сборка сердечника осуществляется с зазором 0,22 мм. Катушка дросселя имеет 18 витков обмоточного эмалированного провода с размером диаметра 1 мм. Дроссель фиксируется к плате с помощью изоляционной шайбы.

Вместо такого сердечника с чашками из феррита можно использовать желто-белое кольцо. Эти кольца используются в блоках питания компьютеров. При этом наружный диаметр кольца равняется 20,2 мм, а внутренний диаметр равен 12,6 мм. Его высота равна 6,35 мм. Число витков катушки — 33 штуки из этого же провода.

Допускается использовать кольцо с большим размером диаметра, снизив количество витков до Диоды и транзисторы фиксируются сразу к корпусу прибора, в обязательном порядке через диэлектрические проставки.

При такой мощности выхода преобразователя диод и транзистор с помощью импульсного режима могут функционировать и без радиатора охлаждения. Но в аварийных случаях оптимальным решением будет в качестве отвода тепла использовать маленькие металлические пластины.

Если правильно выполнить установку, и все детали будут исправными, то такой стабилизатор на 24 вольта начнет сразу работать. В широкой сфере радиоэлектронных приборов микросхема КР ЕН 9Б в качестве стабилизатора с тремя выводами с постоянным напряжением 24 В может использоваться для подключения логических схем, а также измерительных приборов, аудиоустройств с качественным воспроизведением.

Наружные элементы могут применяться для ускорения процессов перехода. Конденсатор на входе нужен только в тех случаях, когда регулятор расположен на удалении не больше пяти сантиметров от конденсатора, выполняющего роль фильтра источника питания. Рассмотрим, одну простую электронную самоделку.

Это будет стабилизатор 24 вольта. Но это не обычный стабилизатор, а надежный и мощный линейный прибор. Мы давно им пользуемся. Через эту схему в автомобиле подключен к питанию радар-детектор. Он оснащен внутренней стабилизацией. Однако иногда она подводит, и однажды детектор вышел из строя.

Мы не стали отдавать его в ремонт, а просто вытащили из него сгоревший стабилизатор и подключили от отдельного стабилизатора, сделанного своими руками.

Уже около двух лет он работает исправно. Но сейчас снова понадобилась подобная схема. Только не для автомобиля, а для бытовых целей.

Необходимо подключить к питанию усилитель низкой частоты. Его питание напряжением составляет 24 вольта. Стабилизатор выполнен на базе микросхемы L Эта микросхема может обеспечить пропускание тока величиной 1,5 А.

Однако при значительном токе она сильно нагревается, и снижает свою стабильность. Чтобы решить эту проблему и увеличить ток, с помощью которого будет стабилизация, разработана простейшая схема. В этой схеме усиление будет происходить с помощью работы транзистора, подключенного по параллельной схеме. Схема простая и не нуждается в дорогостоящих дефицитных деталях.

Она может быть выполнена навесным способом монтажа для проверки работы.

Радиатор охлаждения для такой схемы обязателен, так как вид схемы линейный, и на полупроводнике рассеивается значительная мощность. Линейность схемы является положительным моментом для усилителя, так как нет посторонних помех от шим-модулятора.

Монтажная плата была вытравлена в растворе лимонной кислоты и перекиси водорода. Watch this video on YouTube 2 оценок, среднее: 5,00 из 5 Вам также будет интересно Схемы простых стабилизаторов напряжения Схема стабилизатора напряжения в своими руками Импульсный стабилизатор напряжения — принцип работы стабилизатора Стабилизатор напряжения на полевом транзисторе — схемотехника Подключение однофазного стабилизатора напряжения Стабилизатор тока для зарядки аккумулятора — зарядное со стабилизацией тока.

Какой по Вашему мнению самый эффективный стабилизатор напряжения. Просмотреть результаты. Копирование материалов разрешено только с указанием активной ссылки на первоисточник. Виды Применение Принцип работы Производители. Принцип работы 0 Стабилизаторы напряжения 24 вольт Опубликовано Июль 8, Содержание: 1 Особенности работы схемы 2 Стабилизатор постоянного напряжения на 24 В 3 Стабилизатор автомобильный на 24 В.

Схема стабилизатора. Миниатюрный стабилизатор напряжения из Китая. Вам также будет интересно Схемы простых стабилизаторов напряжения Схема стабилизатора напряжения в своими руками Импульсный стабилизатор напряжения — принцип работы стабилизатора Стабилизатор напряжения на полевом транзисторе — схемотехника Подключение однофазного стабилизатора напряжения Стабилизатор тока для зарядки аккумулятора — зарядное со стабилизацией тока.

Игровой процесс на финансовые средства и способы пополнения в казино Вулкан online-vulcan-games. Преимущество бесплатных вращений в казино Вулкан wulkan-igrat. Основные преимущества онлайн-казино Вулкан Ставка. Бонусы в онлайн казино vulkanstars. Как начать выигрывать много денег в казино Вулкан? Частотный преобразователь Все статьи.

Стабилизаторы напряжения 24 вольт

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение.

Схема стабилизатора напряжения в своими руками Для сборки стабилизатора на вольт в первую очередь потребуется . В качестве основной детали стабилизатора используется полевой транзистор IRLZ24/ 32/44 и.

Мощный линейный стабилизатор напряжения

Друзья всем привет. Я хочу поделится с вами еще одной своей электронной поделкой. Стабилизатор напряжения, но не просто стабилизатор, а довольно мощный и надежный линейный стабилизатор. Я кстати говоря давненько пользуюсь схемой которую я опишу ниже, через данную схему у меня в авто запитан радар-детектор, да он имеет встроенную стабилизацию, но один раз она подвела и детектор приказал долго жить. В ремонт я его не понес, а просто выпаял сгоревший стабилизатор и запитал уже от внешнего самодельного стабильзатора и вот уже пару лет все работает мне на радость. И вот настал момент когда мне снова понабилась эта схема, но уже не в авто, а для домашних целей. Вообщем мне нужно было запитать УНЧ напряжение питание которого 18в от блока питания на 24в. Основой стабилизатора служит микросхема L последние две цифры в маркировке это напряжение стабилизации она способна пропустить через себя 1,5а, но при большом токе она сильно греется и теряет стабильность, что бы облегчить ее сущевствование и поднять ток при котором возможно стабилизация есть очень простая схема. Полный размер В данной схеме усиление возможно за счет транзистора включенного паралельно микросхеме принцип работы я рассказываю в видео ниже. Схема очень проста и не требует каких то дефицитных деталей.

Стабилизатор напряжения своими руками

Блог new. Технические обзоры. Опубликовано: , Эту страницу нашли, когда искали : пусковое с стабилизацией тока схема , схемы стабилизаторов напряжения на полевых транзисторах , схема стабилизатора напряжения на 4 вольта , как стабилизировать ток для самодельных гидростанции , стабилизированный источник тока для зу , переделка стабилизатора напряжения на lm в стабилизатор напряжения и тока. Версия для печати.

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает.

Мощный стабилизатор напряжения

Содержание: Получаем 12 Вольт из Понижение напряжения без трансформатора Гасящий конденсатор Блок питания на сетевом трансформаторе 12 Вольт из 24 Вольт или другого повышенного постоянного напряжения 12 Вольт из 5 Вольт или другого пониженного напряжения Как получить 12В из подручных средств. Наиболее часто стоит задача получить 12 вольт из бытовой электросети В. Это можно сделать несколькими способами:. Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:. Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно. R1 — нужен для разрядки гасящего конденсатора, C1 — основной элемент, гасящий конденсатор, R2 — ограничивает токи при включении схемы, VD1 — диодный мост, VD2 — стабилитрон на нужное напряжение, для 12 вольт подойдут: ДД, КСВ, 1NA.

БЛОК ПИТАНИЯ 24В

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L или любой другой для нужного напряжения. HAM Radio Channel:. Купить стабилизаторы напряжения Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на вольта больше, чем выходное напряжение БП — 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом. Как собрать стабилизатор напряжения и тока для авто? Стабилизатор собирается на базе микросхем

Изготовление самодельных стабилизаторов напряжения – практика довольно своими руками под работу с напряжением бытовой сети вольт. .. Например, возьмем трансформатор на 24 В. При напряжении на линии В.

Как получить нестандартное напряжение

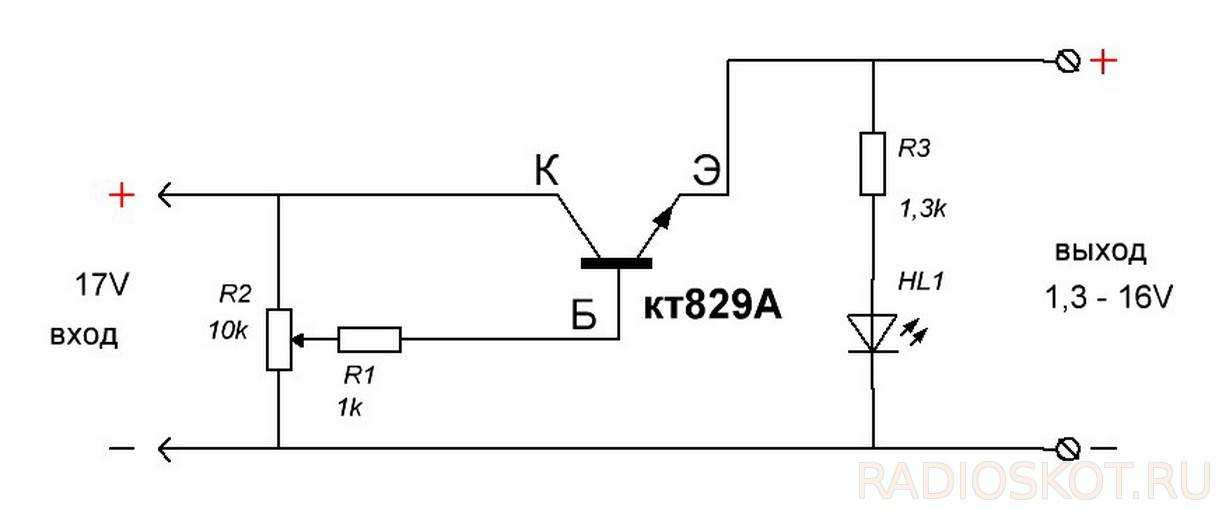

Здравствуйте уважаемые читатели. Схема изображена на рисунке 1. На рисунке2 изображена схема, которую собрал я.

Когда собирается первый блок питания, схема берётся самая простая — чтобы всё получилось наверняка. Только счастье это длиться не очень долго и вскоре становиться совершенно очевидным, что в БП обязательно должна быть возможность регулирования силы тока на выходе. Есть интересный вариант. К маломощному блоку питания можно изготовить приставку для регулировки тока в интервале от 20 mA и до максимума того, что он способен дать, вот по этой схеме:. Токовый стабилизатор действительно нужная вещица. Например, поможет зарядить любой аккумулятор, рассчитанный на напряжение до 9 вольт включительно, причём замечу, зарядить качественно.

Рассмотрим работу стабилизатора на 24 вольта на примере источника питания увлажнителя воздуха для инкубатора. Его питание как раз и составляет эту величину.

В этой статье будет рассмотрена схема мощного линейного стабилизатора напряжения, а так же пошаговая инструкция по его сборки своими руками. Стабилизатор собран на микросхема LM, она обеспечивает ток до 5 А, имеет защиту короткого замыкания на выходе и перегрева. Схема достаточно проста, поэтому сложностей в сборке возникнуть не должно. Микросхема LM имеет три вывода — вход in , выход out и регулирующий adj. На вход подаём постоянное напряжение определённой величины, а с выхода снимаем стабилизированное напряжение, величина которого задаётся переменным резистором Р2. Напряжение на выходе регулируется от 1,25 вольт до величины входного, с вычетом 1,5 вольт.

Простой преобразователь напряжения для питания радиостанции от бортовой сети с напряжением 24В можно собрать довольно быстро. Схема легко повторяема и не содержит дефицитных и дорогих радиодеталей. Схема представляет собой линейный стабилизатор напряжения собранный на LM

Линейный стабилизатор напряжения своими руками

В этой статье будет рассмотрена схема мощного линейного стабилизатора напряжения, а так же пошаговая инструкция по его сборки своими руками. Стабилизатор собран на микросхема LM338, она обеспечивает ток до 5 А, имеет защиту короткого замыкания на выходе и перегрева. Схема достаточно проста, поэтому сложностей в сборке возникнуть не должно.

Схема линейного стабилизатора напряжения:

Микросхема LM338 имеет три вывода – вход (in), выход (out) и регулирующий (adj). На вход подаём постоянное напряжение определённой величины, а с выхода снимаем стабилизированное напряжение, величина которого задаётся переменным резистором Р2. Напряжение на выходе регулируется от 1,25 вольт до величины входного, с вычетом 1,5 вольт. Проще говоря, если на входе, например, 24 вольта, то на выходе напряжение будет меняться в пределах от 1,25 до 22,5 вольт.

Подавать на вход более 30 вольт не следует, микросхема может уйти в защиту. Чем больше ёмкость конденсаторов на входе, тем лучше, ведь они сглаживают пульсации. Ёмкость конденсаторов на выходе микросхемы должна быть небольшой, иначе они будут долго сохранять заряд и напряжение на выходе будет регулироваться неверно. При этом каждый электролитический конденсатор должен быть зашунтирован плёночным или керамическим с малой ёмкостью (на схеме это С2 и С4).

При использовании схемы с большими токами микросхему обязательно нужно установить на радиатор, ведь она будет рассеивать на себе всё падение напряжения. Если токи небольшие – до 100 мА, радиатор не потребуется.

Скачать печатную плату

Сборка стабилизатора напряжения

Вся схема собирается на небольшой печатной плате размерами 35 х 20 мм, изготовить которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. Ниже представлены несколько фотографий процесса.

Дорожки желательно залудить, это уменьшит их сопротивление и защитит от окисления. Когда печатная плата готова – начинаем запаивать детали. Микросхема запаиваться прямо на плату, спинкой в сторону края. Такое расположение позволяет закрепить на радиаторе всю плату с микросхемой.

Переменный резистор выводится от платы на двух проводках. Можно использовать любой переменный резистор с линейной характеристикой. При этом средний его вывод соединяется с любым из крайних, полученные два контакта идут на плату, как видно на фото.

Для подключения проводов входа и выхода удобнее всего использовать соединительную колодку. После сборки необходимо проверить правильность монтажа.

Запуск и испытания линейного стабилизатора

Когда плата собрана, можно переходить к испытаниям. Подключаем на выход маломощную нагрузку, например, светодиод с резистором и вольтметр для контроля напряжения. Подаём напряжение на вход и следим за показаниями вольтметра, напряжение должно меняться при вращении ручки от минимума до максимума. Светодиод при этом будет менять яркость.

Если напряжение регулируется, значит схема собрана правильно, можно ставить микросхему на радиатор и тестировать с более мощной нагрузкой. Такой регулируемый стабилизатор идеально подойдёт для использовании в качестве лабораторного блока питания. Особое внимание стоит уделить выбору микросхемы, ведь её очень часто подделывают.

Поддельные микросхемы стоят дёшево, но легко сгорают при токе уже 1 – 1,5 Ампера. Оригинальные стоят дороже, но зато честно обеспечивают заявленный ток до 5 Ампер. Удачной сборки.

Все детали можно купить на Алиэкспресс по ссылкам ниже:

Купить LM338 Купить 1N4007 Купить набор резисторов 300 шт. Купить набор конденсаторов 300 шт. Набор электролитических конденсаторов Купить набор потенциометров Купить клеммный блок

Фото линейного стабилизатора:

Видео работы стабилизатора:
