Станки с чпу своими руками. Станки с ЧПУ своими руками: пошаговая инструкция по сборке

Как собрать станок с ЧПУ своими руками. Какие детали и компоненты нужны для самостоятельной сборки ЧПУ станка. Пошаговая инструкция по сборке станка с числовым программным управлением в домашних условиях. Какое программное обеспечение использовать для управления самодельным ЧПУ.

Содержание

Что такое станок с ЧПУ и зачем его собирать самостоятельно

Станок с числовым программным управлением (ЧПУ) — это автоматизированное устройство для обработки различных материалов. Основные преимущества ЧПУ станков:

  • Высокая точность обработки
  • Возможность изготовления сложных деталей
  • Повторяемость результатов
  • Автоматизация производства

Самостоятельная сборка станка с ЧПУ позволяет существенно сэкономить на покупке готового оборудования. При этом собранный своими руками станок может не уступать по функциональности промышленным аналогам.

Необходимые компоненты для сборки ЧПУ станка

Для сборки простейшего фрезерного станка с ЧПУ потребуются следующие основные компоненты:


  • Рама и направляющие
  • Шаговые двигатели
  • Шпиндель (фрезерный мотор)
  • Контроллер управления
  • Концевые выключатели
  • Драйверы шаговых двигателей
  • Блок питания

Рассмотрим подробнее, какие детали понадобятся для сборки каждого узла станка.

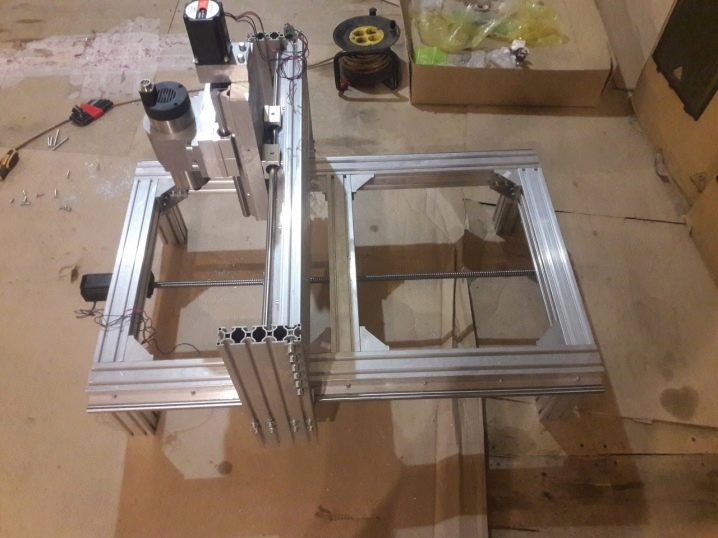

Подготовка рамы и направляющих

Рама является основой конструкции станка. От ее жесткости зависит точность обработки. Для изготовления рамы можно использовать:

  • Алюминиевый профиль
  • Стальные трубы
  • Деревянный брус

Наиболее оптимальный вариант — алюминиевый профиль 20х40 или 30х60 мм. Он обеспечивает достаточную жесткость при небольшом весе.

В качестве направляющих лучше использовать линейные рельсы с каретками. Это обеспечит плавное и точное перемещение узлов станка. Для небольшого станка подойдут направляющие HGR15 или HGR20.

Выбор и установка шаговых двигателей

Шаговые двигатели обеспечивают перемещение рабочих органов станка. Для небольшого фрезерного ЧПУ станка оптимально подойдут двигатели Nema 23 с крутящим моментом 1.8-3 Нм.

Количество двигателей зависит от конструкции станка:


  • 3 двигателя — для осей X, Y, Z
  • 4 двигателя — если используется портальная конструкция

Двигатели крепятся к раме через специальные кронштейны. Для передачи вращения используются шкивы и зубчатые ремни либо ходовые винты.

Подбор шпинделя и его крепление

В качестве шпинделя для небольшого станка можно использовать:

  • Кромочный фрезер мощностью 500-800 Вт
  • Специализированный шпиндель для ЧПУ на 24В
  • Бесколлекторный мотор от квадрокоптера

Шпиндель крепится на ось Z с помощью специального кронштейна. Важно обеспечить его надежную фиксацию, так как на него приходятся основные нагрузки при фрезеровании.

Выбор контроллера управления

Контроллер — это «мозг» станка с ЧПУ. Он принимает команды от компьютера и управляет работой двигателей и шпинделя. Для самодельного станка оптимально подойдут следующие варианты контроллеров:

  • Arduino Uno + плата расширения CNC Shield
  • Готовый контроллер на базе AVR (например, GRBL)
  • Контроллер на базе STM32 (например, MKS DLC)

Наиболее простой вариант для начинающих — связка Arduino + CNC Shield. Она недорогая и имеет хорошую поддержку.


Подключение концевых выключателей

Концевые выключатели необходимы для определения крайних положений осей станка. Они позволяют:

  • Выполнять автоматическую калибровку
  • Предотвращать выход за пределы рабочей зоны

В качестве концевиков можно использовать:

  • Механические кнопки
  • Оптические датчики
  • Индуктивные датчики

Концевики устанавливаются на каждую ось в начале и конце хода. Их сигналы подключаются к соответствующим входам контроллера.

Драйверы шаговых двигателей

Драйверы нужны для управления шаговыми двигателями. Они преобразуют сигналы контроллера в импульсы тока для обмоток двигателя. Для небольшого станка подойдут драйверы:

  • A4988
  • DRV8825
  • TMC2208

Драйверы устанавливаются на CNC Shield или подключаются напрямую к контроллеру. Настройка тока и микрошага выполняется с помощью подстроечных резисторов.

Выбор и подключение блока питания

Для питания компонентов станка потребуется блок питания. Его мощность зависит от используемых двигателей и шпинделя. Для небольшого станка оптимально подойдет блок на 24В мощностью 300-400 Вт.


При выборе блока питания нужно учитывать:

  • Напряжение питания двигателей и шпинделя
  • Суммарный ток потребления всех компонентов
  • Запас по мощности 20-30%

Блок питания подключается к контроллеру и драйверам двигателей. Для шпинделя может потребоваться отдельный блок питания.

Программное обеспечение для управления станком

Для управления самодельным станком с ЧПУ можно использовать следующее ПО:

  • Universal G-code Sender — отправка G-кода на станок
  • Mach3 — полнофункциональная система управления
  • LinuxCNC — бесплатная система с открытым кодом
  • GRBL Panel — простой интерфейс для GRBL-контроллеров

Для начала рекомендуется использовать Universal G-code Sender. Эта программа бесплатна и проста в освоении.

Пошаговая инструкция по сборке станка с ЧПУ

Общий алгоритм сборки станка с ЧПУ своими руками:

  1. Сборка рамы из профиля
  2. Установка направляющих
  3. Монтаж шаговых двигателей
  4. Крепление шпинделя
  5. Установка концевых выключателей
  6. Монтаж электроники (контроллер, драйверы)
  7. Подключение проводки
  8. Настройка программного обеспечения
  9. Калибровка и тестирование

Сборку лучше выполнять поэтапно, проверяя работоспособность каждого узла. Это позволит своевременно выявить и устранить возможные ошибки.


Настройка и калибровка станка

После сборки станок требует тщательной настройки и калибровки. Основные этапы:

  • Настройка токов драйверов двигателей
  • Калибровка перемещений по осям
  • Настройка концевых выключателей
  • Установка нулевой точки
  • Тестовая обработка простых деталей

Правильная калибровка обеспечит точность и повторяемость обработки на самодельном станке с ЧПУ.

Возможные проблемы при сборке и их решение

При самостоятельной сборке станка с ЧПУ могут возникнуть следующие проблемы:

  • Люфты в направляющих — требуется более жесткое крепление
  • Пропуск шагов двигателями — увеличить ток или заменить на более мощные
  • Вибрации при работе — усилить раму, проверить затяжку креплений
  • Неточность обработки — откалибровать перемещения, устранить люфты

Большинство проблем решается путем доработки конструкции и более тщательной настройки узлов станка.


Чпу станок своими руками. Инструкция по сборке станка Моделист3030 образца 2015г

Расположение осей X, Y, Z настольного фрезерно-гравировального станка ЧПУ :

Ось Z перемещает инструмент(фрезер) по вертикали(вниз-вверх)
Ось Х — перемещает каретку Z в поперечном направлении(влево-вправо).
Ось Y — перемещает подвижный стол(вперед-назад).

С устройством фрезно-гравировального станка можно ознакомиться  выбор и устройство фрезерно-гравировального станка



Состав набора ЧПУ станка Моделист2020 и Моделист3030

I Набор фрезерованных деталей из фанеры 12мм для самостоятельной сборки

Комплект фрезерованных деталей для сборки станка с ЧПУ с подвижным столом состоит из:

1) Стойки портала фрезерного станка с ЧПУ

2) набор фрезерованных деталей станка ЧПУ для сборки оси Z

3) набор фрезерованных деталей станка ЧПУ для сборки подвижного стола

4) набор фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей и крепления шпинделя

II Набор механики фрезерного станка включает:

1. муфта для соединения вала шагового двигателя с ходовым винтом станка — (3шт.). Размер соединительной муфты для станка Моделист2030 с шаговыми двигателями NEMA17 — 5х5мм. Для станка Моделист3030 с шаговыми двигателями Nema23 — 6,35×8мм

2. стальные направляющие линейного перемещения для ЧПУ станка Моделист3030:

— 16мм (4шт.) для осей Х и Y,

— 12мм(2шт) для оси Z

Для ЧПУ станка Моделист2020 диаметр направляющих линейного перемещения:

— 12мм(8шт) для осей Х, Y и Z.

3. линейные подшипники качения для фрезерного станка Моделист3030:

— линейные подшипники LM16UU (8шт.)  для осей Х и Y,

— линейные подшипники LM12UU для оси Z.

Для фрезерного ЧПУ станка Моделист2020

— линейные подшипники LM12UU (12шт.) для осей Х, Y и Z.

4.  ходовые винты для фрезерного станка Моделист2020 — М12 (шаг 1,75мм) — (3шт.)  c обработкой под d=5мм с одного конца и под d=8мм с другого.

Для фрезерного станка Моделист3030 — трапецеидальные винты TR12x3 (шаг 3мм) — (3шт. ) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(4шт.) один подшипник в алюминиевом блоке для оси Z.

6.  ходовые гайки из графитонаполненного капролона  для осей X, Y и Z (- 3шт.)

7.  крепеж

III Набор электроники фрезерного станка с ЧПУ:

1. Для станка с ЧПУ Моделист2020: шаговые двигатели NEMA17 17HS8401 (размер 42х48мм, крутящий момент 52N.cm, ток 1,8А, сопротивление фазы 1,8Ом, индуктивность 3,2mH, диаметр вала 5мм) — 3шт.

Для станка с ЧПУ Моделист3030: шаговые двигатели  23HS5630 (размер 57х56мм, крутящий момент 12,6кг*см, ток 3,0А, сопротивление фазы 0,8Ом, индуктивность 2,4mH, диаметр вала 6,35мм) — 3шт.

2.  контроллер шаговых двигателей ЧПУ станка на специализированных микрошаговых драйверах компании Toshiba ТВ6560 в закрытом алюминиевом корпусе

3. блок питания 24 В  6,5 A для ЧПУ станка Моделист2020 и 24В 10,5А для ЧПУ станка Моделист3030

4. комплект подсоединительных проводов



Последовательность сборки фрезерного станка чпу с подвижным столом.

Система линейного перемещения любого станка состоит из  двух деталей: шариковая втулка — это элемент который движется и неподвижного элемента системы — линейная направляющая или вал(линейная опора). Линейные подшипники могут быть разных видов: втулка, разрезная втулка, втулка в алюминиевом корпусе для удобства крепления, шариковая каретка, роликовая каретка, основная функция которых — нести нагрузку, обеспечивая стабильное и точное перемещение. Применение линейных подшипников(трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Рисунок 1

1 Смазать линейные подшипники системы линейного перемещения фрезерного станка  специальной смазкой (можно использовать Литол-24(продается в магазинах авто запчастей)).



2 Сборка оси Z фрезерного станка с ЧПУ.

Сборка оси Z описана в инструкции «Инструкция по сборке каретки Z»

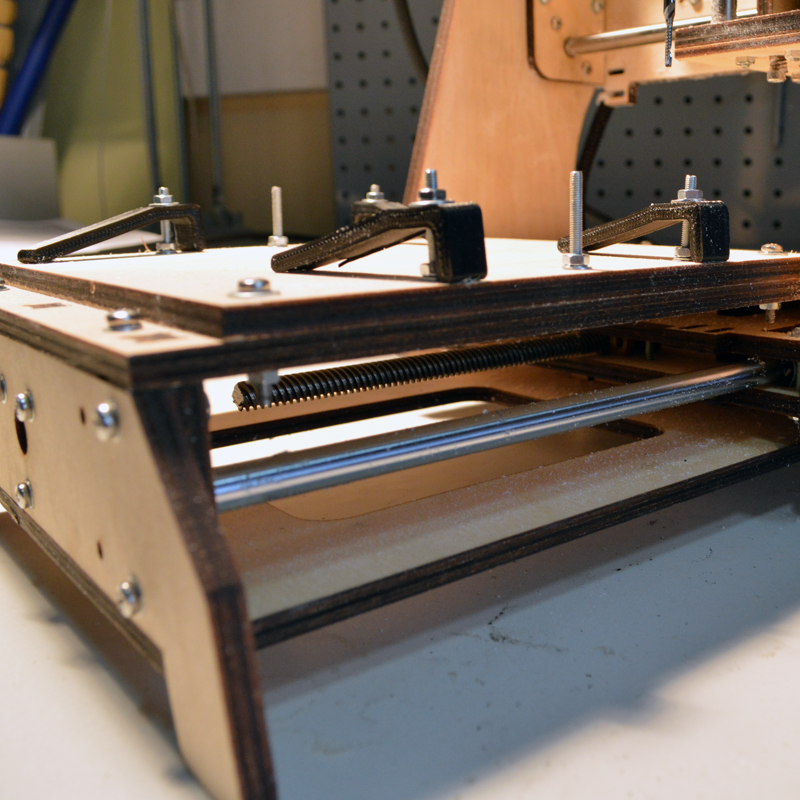

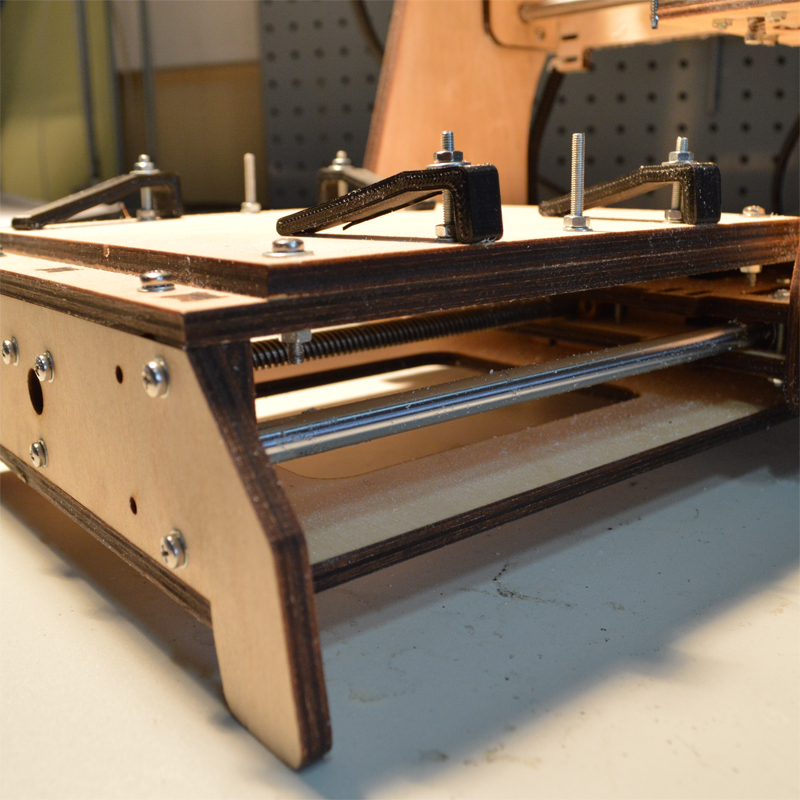

3 Сборка стола фрезерного ЧПУ станка, ось Y

3.1 Детали для сборки портала, рисунок 2.

1) комплект фрезерованных деталей

2) стальные направляющие линейного перемещения диаметром 16мм(2шт)

3) линейный подшипник LM16UU(4шт)

4) ходовые винты для фрезерного станка Моделист2030 — М12 (шаг 1,75мм)  c обработкой концов под d=8мм и d=5мм

Для фрезерного станка Моделист3030 — трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(2шт.)

6.  ходовая гайка из графитонаполненного капролона  — (- 1шт.)

7.  крепеж



Рисунок 2. Детали портала фрезерного настольного ЧПУ станка



3.2 Запрессовать линейные подшипники и вставить держатели линейных подшипников во фрезерованные пазы, рисунок 2. Вставить линейные направляющие в линейные шарикоподшипники.

Рисунок 2 Сборка стола настольного фрезерного ЧПУ станка



3.3 Держатели подшипников линейного перемещения забиваются в пазы детали подвижного стола. Соединение типа шип-паз обеспечивает отличную жесткость узла, все детали этого узла изготовлены из фанеры 18мм. Дополнительно стянув детали болтовым соединением обеспечим долгий и надежный срок службы, для этого через уже имеющееся отверстие в пластине, которое служит направляющим для хода сверла, сверлим отверстие в торце держателя линейных подшипников, как показано на рисунке 3, сверло диаметром 4мм.



Рисунок 3 Сверление крепежных отверстий.

3.4 Накладываем сам стол и, через уже имеющиеся отверстия скрепляем, с помощью винтов М4х55 из комплекта, рисунок 4 и 5.



Рисунок 4. Крепление подшипников подвижного стола.





Рисунок 5. Крепление подшипников подвижного стола.



3.5 Запрессовать упорные подшипники в детали каркаса стола. Вставить ходовой винт с ходовой гайкой из графитонаполненного капролона, в опорные подшипники,  и линейные направляющие в пазы элементов каркаса, рисунок 6.



Рисунок 6. Сборка подвижного стола.



Скрепить элементы каркаса шурупами из комплекта. Для крепления с боков используйте шурупы 3х25мм, рисунок 7. Перед вкручиванием шурупов, обязательно засверлите сверлом диаметром 2мм, для избежания расслаивания фанеры.

Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт винта вдоль оси в опорных подшипниках — используйте шайбу диаметром 8мм, рисунок 6.



Рисунок 7. Сборка каркаса настольного станка.


3.6 Расположите ходовую гайку по центру между линейными подшипниками и сделайте отверстия для шурупов сверлом 2мм, рисунок 8, после чего шурупами 3х20 из комплекта закрепить ходовую гайку. При сверлении обязательно использовать упор под ходовой гайкой, чтобы не погнуть ходовой винт.



Рисунок 8. Крепление ходовой гайки.



4 Сборка портала станка.

Для сборки понадобятся:

1) комплект фрезерованных деталей для сборки подвижного стола

 2) стальные направляющие линейного перемещения диаметром 16мм(2шт)

3) линейный подшипник LM16UU(4шт)

4) ходовые винты для фрезерного станка Моделист2030 — М12 (шаг 1,75мм)  c обработкой концов под d=8мм и d=5мм.

Для фрезерного станка Моделист3030 — трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(2шт.)

6.  ходовая гайка из графитонаполненного капролона  — (- 1шт.)

7.  крепеж



4.1 Закрепить боковину портала, рисунок 9.



Рисунок 9. Сборка портала станка.



4.2 Вставить ходовой винт с гайкой в каркас каретки оси Z, рисунок 10.



Рисунок 10. Установка ходового винта.



4.3 Вставить линейные направляющие, рисунок 11.



Рисунок 19 Крепление ходового винта «в распор».



4.4 Закрепить вторую боковину портала, рисунок 11.



Рисунок 11. Установка второй боковины портала

Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт вдоль оси — используйте шайбу диаметром 8мм.

4.5 Установить и закрепить заднюю стенку каретки Z, Рисунок 12.



Рисунок 12. Крепление задней стенки каретки Z.



4.6 Закрепить капролоновую ходовую гайку шурупами 3х20 из комплекта, рисунок 13.



Рисунок 13. Крепление ходовой гайки оси X.



 4.7 Закрепить заднюю стенку портала, рисунок 14, с использованием шурупов 3х25 из комплекта.

Рисунок 14. Крепление задней стенки портала.

5 Установка шаговых двигателей.

Для установки шаговых двигателей используйте детали крепления из набора фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей Nema23 для фрезерного станка Моделист3030.

 Рисунок 15. Установка шаговых двигателей.

Установить муфты 5х8мм для соединения вала двигателя с ходовым винтом. Закрепить шаговые двигатели на станок, для крепления используйте винт М4х55 из комплекта, рисунок 15.



6 Закрепите контроллер на задней стенке фрезерно-гравировального станка, и подключите к нему клеммники моторов.



7 Установка фрезера.

Крепление фрезера осуществляется за шейку инструмента или корпус. Стандартный диаметр шейки бытовых фрезеров 43мм. Диаметр шпинделя 300Вт — 52мм, крепление за корпус. Для установки соберите крепление фрезера, детали крепления на рисунке 16. Используйте шуруп 3х30мм из комплекта.



Рисунок 16 Крепление шпинделя 43мм



Рисунок 17 Шпиндель с креплением на ЧПУ станок

При установке дремель подобных инструментов(граверов), кроме этого потребуется дополнительное крепление корпуса гравера к каретке Z хомутом, рисунок 18.

Рисунок 18 Крепление гравера на фрезерный станок.



Имеется возможность установка насадки для подключения пылесоса



Магазин чпу станков хобби класса

Собираем ЧПУ станок по дереву своими руками за 1 неделю это реально

ЧПУ станок по дереву своими руками за 1 неделю это реально

2017-09-12

Самостоятельная сборка станка с ЧПУ за неделю
По мнению большого количества умельцев, станок по обработке деревянных заготовок с ЧПУ самостоятельно сделать не получится, потому как это крайне сложное устройство с технической точки зрения. Такое суждение является ошибочным, ведь данное приспособление самому сделать вполне возможно, но только в том случае, если под руками есть требуемые инструменты и комплектующие.
Приняв решение занять выполнением станка с ЧПУ, требуется знать, что подобный процесс отнимет определенное количество времени, но в неделю можно вложиться. Также будет нужно подготовить небольшую сумму денежных средств. Не обратив внимания на трудности, есть возможность обзавестись производительным устройством, благодаря которому получится совершать обработку материалов, при этом имея высокую точностью.




Инструкция по самодельной сборке. Подготовка

Есть возможность купить набор, который поможет в конструировании. Также есть возможность выполнить все работы вручную. Если решились не покупать готовый набор, а заняться собственной сборкой станка с ЧПУ, необходимо придерживаться определенной схемы проведения будущих работ.
Основой оборудования может стать старый станок для сверления, где рабочий инструмент фрезерный. Наиболее трудозатратный этап – конструирование механизма, который обеспечит перемещение приспособления в трех плоскостях. Старый принтер будет источником деталей, ведь с него можно взять каретку, благодаря которой инструмент сможет передвигаться в двух плоскостях.
Такая схема сборки дает возможность без проблем подключить к устройству программное обеспечение
. Недостаток будет лишь один – станок способен выполнять обработку лишь пластикового, деревянного материала, а также тонкого металла. Обусловлено это тем, что установленные каретки не имеют необходимую жесткость.
Для того чтобы собственноручно созданный фрезерный станок сумел обрабатывать больше материалов, в качестве элемента перемещающего фрезу, следует установить мощный двигатель шагового типа. Такой аппарат искать не обязательно, ведь его легко сконструировать с электромотора, попросту немного добавив доработки. Установка шагового двигателя позволяет отказаться от применения винтовой передачи. Функционал и характеристики устройства не ухудшаться. Хорошо, когда устройства имеют пять проводов для управления, потому как от этого зависит функциональность станка. Еще нужно определить количество градусов на один шаг, напряжение и сопротивление обмотки. Имея эти данные, удастся правильно отрегулировать программное обеспечение устройства.
В том случае, когда решение использовать каретки принтера будет принято, то лучше всего взять их от крупной модели, ведь они будут более надежные и прочные. Зубчатый ремень является оптимальным элементом, передающим усилие на вал фрезы. Это обусловлено тем, что ремень обеспечит отсутствие проскальзывания на шкивах. Механизм фрезера считается самым важным компонентом такого станка. При его изготовлении, должно быть приложено максимум усилий и внимания. Создать механизм помогут хорошо подобранные чертежи, которыми потребуется руководствоваться в дальнейшем.



Процесс сборки устройства

Основа — прямоугольную балку, которую следует прочно установить на направляющие. Во время монтажа несущей конструкции, лучше не прибегать к применению сварных соединений. Для этой цели хорошо подходят винты. Это обусловлено тем, что швы могут потерять целостность из-за постоянной вибрационной нагрузки. Рама по истечению времени потеряет жесткость, что приведет к потере точности производимых работ по обработке заготовок.



Порядок выполнения сборки станка с ЧПУ по дереву

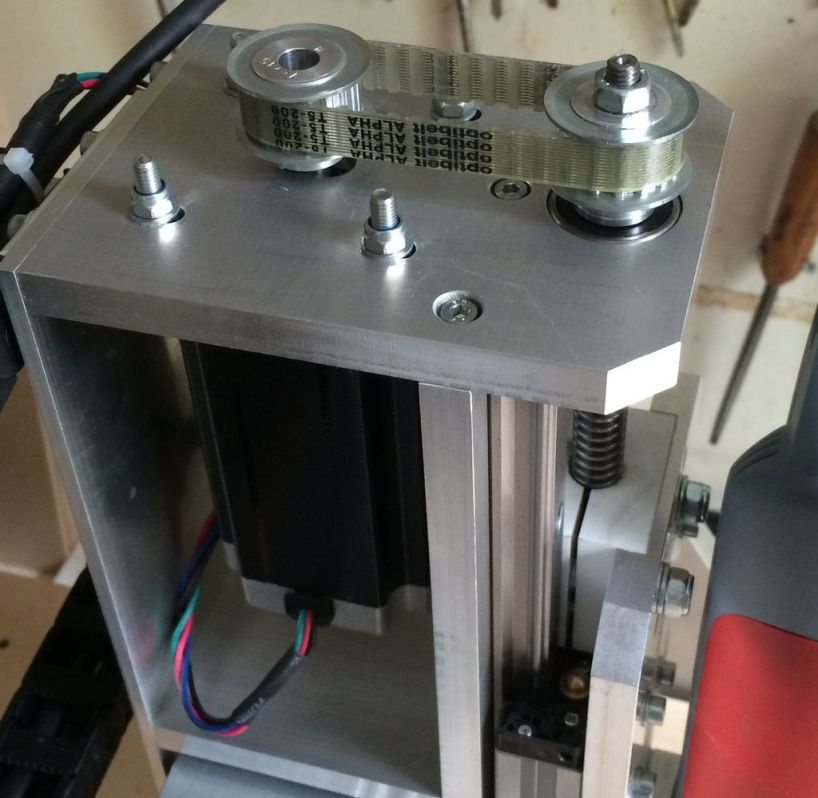

Любой станок с ЧПУ не обойдется без важного элемента – вертикальной оси, выполненной из алюминиевой плиты. Дома такую деталь можно произвести при использовании муфельной плиты. После завершения работы, следует сделать два двигателя, которые будут установлены за осью, и перемещаться вертикально, а также горизонтально. После установки всех деталей, стоит проверить станок во время работы, а в случае наличия оплошностей, устранить их.





Компоненты электрики

Станок с ЧПУ по дереву будет функционировать под управлением ПО, которое нужно точно подобрать. Во время выбора нужно учитывать будущую хорошую работоспособность, чтобы аппарат не имел ограничений в плане функционала. ПО обязательно нужно подбирать при учете наличия драйверов для контроллеров, установленных на мини-станок. Следует задуматься и о программе для контроля, посредством которой будет проводить контроль, а также ведение рабочих режимов.
Произведенный своими руками аппарат обязательно должен иметь качественные комплектующие, ведь это решит его точность выполнения обработки. После того, как электронные детали полностью подключены, следует заняться установкой программного обеспечения. Только тогда, как данные меры прошли успешно, необходимо запустить систему, что позволит проверить работоспособность используемых для управления программ. Если станут, обнаружены недостатки, можно сразу же их устранить.
При правильном подходе к работе и выполнении соответственной технологии, домашний мастер сумеет найти подход к большому числу сложных операций, без зависимости, по металлу или дереву. Уделив должное внимание, мы имеем готовый к работе агрегат, который нечем не уступает купленному.

Так же читают: Фрезерный станок с ЧПУ своими руками или лучше купить готовый

Лучшие дешевые станки с ЧПУ [2022], которые являются надежными

Если вы ищете бюджетные станки с ЧПУ, которые могут выполнить эту работу за вас, мы здесь, чтобы помочь вам.

Дешево не обязательно означает низкое качество.

Станки в этом списке — самые доступные станки с ЧПУ, которые вы можете купить в 2022 году без ущерба для качества.

Я составил этот список после тщательного рассмотрения их размера, цены, соотношения цены и качества, качества сборки, простоты использования и качества поддержки клиентов.

MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию

  без каких-либо дополнительных затрат для вас.

Это лучшие дешевые станки с ЧПУ, доступные сегодня [2022]:

Лучший выбор

Для крупных работ

ЧПУ

Comgrow ROBO CNC

SainSmart Genmitsu 3018-PROVer

Maslow CNC

Рабочая зона

7,1 «x 11,8” x 1,8 ”

10,2” x 6,1 ”x 1,4″

4 ‘x 8’ x 1,625 «

Скорость

10 000 об / мин

9 0003

Spindle/маршрутизатор не предоставлен

Drive System

Свидец

Свидец

Chain Drive

Гарантия

1 Год

1 Год

1 Год

Цена

. 0003

Контрольная цена

Лучший выбор

CNCS

Comgrow Robo CNC

Рабочая зона

7,1 «x 11,8” x 1,8 ”

Скорость

10 000 об / мин. Цена

ЧПУ

SainSmart Genmitsu 3018-PROVer

Рабочая зона

10,2 ”x 6,1” x 1,4 «

скорость

9 000 об / мин

Drive System

Свидец

Гарантия

1 Год

Цена

. Для больших работ

ЧПУ

ЧПУ Maslow

Рабочая зона

4′ x 8′ x 1,625″

Скорость

Шпиндель/Фрезер не входит в комплект

Система привода

Цепной привод

Гарантия

1 Год

Цена

Проверить цену

Хотя эти станки являются самыми доступными среди любительских ЧПУ, я выбрал только те станки, которые зарекомендовали себя как надежные.

Для этого обзора я также рассматривал фрезерный станок с ЧПУ Sainsmart Genmitsu PROVerXL 4030.

Однако фрезерный станок с ЧПУ BobsCNC Evolution 3 стоит столько же, сколько Genmitsu 4030, и во многих отношениях является лучшим станком. Поэтому он не попал в список.

Среди станков в этом списке Comgrow ROBO и Sainsmart Genmitsu 3018 — это гравировальные станки с ЧПУ, а BobsCNC Evolution 3 и OpenBuilds LEAD 1010 — настольные станки с ЧПУ.

Maslow CNC находится в отдельной категории.

Comgrow ROBO CNC
Work area 7.1″ x 11.8” x 1.8”
Footprint 13.8″ x 18.1″ x 14.6”
Linear Motion Leadscrews
Assembly <30 минут

Краткое описание Comgrow ROBO CNC

Comgrow ROBO CNC — это гравировальный станок, который подходит для начинающих и мелкосерийных гравировальных работ.

Компания Comgrow известна тем, что производит недорогие станки с ЧПУ и лазерные граверы.

ROBO CNC может гравировать на большинстве мягких материалов с хорошими результатами.

Размер и сборка

Размеры устройства составляют 13,8″ x 18,1″ x 14,6″, что делает его компактным и позволяет разместить его на рабочем столе.

Этот гравировальный станок с ЧПУ весит около 16,5 фунтов и может легко размещаться на полке для хранения.

На этом гравировальном станке с ЧПУ можно обрабатывать заготовки размером менее 7,1″ x 11,8″ x 1,8″. К

Рама изготовлена ​​из алюминия, а рабочая платформа изготовлена ​​из алюминиевых профилей с Т-образными пазами для удержания заготовки.

Линейное перемещение

Все три оси ROBO CNC приводятся в движение ходовыми винтами с помощью шаговых двигателей

Используемые шаговые двигатели типа NEMA 17 с удерживающим моментом 68 унций на дюйм

Шпиндель

Шпиндель, используемый в этом гравере, относится к типу 775, аналогичному используемому в Genmitsu.

Однако у него более высокая скорость вращения (10 000 об/мин), чем у шпинделя Genmitsu.

Шпиндель поставляется с цангой ER11, диапазон зажима которой позволяет использовать инструменты с диаметром хвостовика от 0,02 до 0,276 дюйма

Акрил с гравировкой на ЧПУ Comgrow ROBO

Контроллер и электроника

В комплект входит GRBL панель управления на базе черного корпуса в задней части портала оси X.

Он также имеет автономный контроллер, который позволяет использовать гравер без подключения к компьютеру.

Вы можете загрузить G-коды для своего дизайна на карту памяти и подключить карту памяти к автономному контроллеру, чтобы запустить гравер без компьютера.

Если вы хотите управлять гравером с помощью компьютера, вы можете подключить контроллер к компьютеру с помощью USB-кабеля.

Программное обеспечение

Для управления гравером с ЧПУ Comgrow поставляет GRBL Candle с комплектом. Он загружается на карту памяти, которую вы получаете вместе с ЧПУ, которая также содержит необходимые драйверы.

Вы также можете использовать мольберт для запуска этого гравировального станка с ЧПУ.

Сборка

В комплект входят предварительно собранные детали, сборка которых займет около 15 минут.

Все процессы установки, включая распаковку, сборку и настройку программного обеспечения, можно выполнить менее чем за 30 минут.

Сообщество и поддержка

Для этого гравировального станка с ЧПУ в США нет группы поддержки клиентов, и вам нужно будет обращаться к ним по любым вопросам.

Они не предоставляют поддержку по телефону, но в целом поддержка лучше, чем у большинства обычных станков с ЧПУ 3018 на рынке. Я получил быстрые ответы на свои вопросы.

Несмотря на то, что это китайский станок с ЧПУ, для тех, кто только знакомится с ЧПУ, Comgrow ROBO на сегодняшний день является наиболее доступным и реалистичным вариантом.

Проверить стоимость Comgrow ROBO

SainSmart Genmitsu 3018 PROVer
Рабочая зона 10,2” x 6,1” x 1,4”
Footprint 15. 7” x 13.0”
Linear Motion Lead screw
Assembly 2 hours

Quick summary of SainSmart Genmitsu 3018 PROVer

SainSmart is the first CNC brand that packaged the no -назовите универсальный станок с ЧПУ 3018 в фирменный станок с ЧПУ.

С 3018-PROVer, Sainsmart предлагает гравер с ЧПУ, который доступен, сохраняя ценовой диапазон близким к тому, что вы ожидаете от настольного гравера с ЧПУ.

В то же время вы получаете достойную поддержку клиентов, поддержку запасных частей, аксессуаров и обновлений, что является редкостью для ЧПУ 3018.

Это отличный станок для начинающих, которые хотят узнать о станках с ЧПУ, прежде чем перейти к профессиональным фрезерным станкам с ЧПУ.

Размер и сборка

Genmitsu 3018-PROVer представляет собой настольную машину с размерами 16,5 x 13,4 дюйма, которая идеально подходит для размещения на большинстве столов.

Для установки требуется свободное пространство 9,4 дюйма над столом.

Размер машины позволяет хранить ее на полке, когда она не используется.

Вы получаете эффективную зону резания 10,2 x 6,1 дюйма, на которой можно гравировать заготовки максимальной толщиной 1,4 дюйма.

Название 3018 означает зону резки 30 см x 18 см, которую обеспечивает 3018-PRO.

Рамка изготовлена ​​из алюминия, что придает ей хорошую жесткость для гравировки.

По бокам PROVer есть прозрачные перегородки, которые защищают вас от стружки и позволяют безопасно наблюдать за процессом резки.

Линейное перемещение

Все три оси перемещаются с помощью механизма ходового винта, который приводится в действие шаговыми двигателями на 12 В и имеет максимальный крутящий момент 2,2 фунта на дюйм.

Шпиндель

Шпиндель Genmistsu 775, используемый на 3018-PROVer, представляет собой базовый шпиндель с ЧПУ.

Шпиндель 775 подходит для гравировки на мягких материалах, таких как дерево и пластик.

Он может наматывать до максимальной скорости 9000 об/мин при 36 В и использует цангу ER11, которая может зажимать инструменты с диаметром хвостовика от 0,02 дюйма до 0,276 дюйма.

Однако, если вы хотите гравировать на алюминии, вы должны учитывать снижение скорости шпинделя от Genmitsu, которое может достигать скорости 20 000 об/мин.

Контроллер и электроника

Genmitsu использует собственную плату управления с прошивкой GRBL 1.1 для 3018-PROVer.

Поддерживает лазерные модули, 3 шаговых двигателя и шпиндель.

Он может обеспечивать максимальную мощность 150 Вт для шпинделя, а драйверы шаговых двигателей могут выдерживать ток до 2 А при 12 В.

Контроллер основан на GRBL и подключается к компьютеру через USB-кабель.

Вы можете использовать любое программное обеспечение для отправки G-кода для управления этим станком с ЧПУ.

Используемый драйвер шагового двигателя — Toshiba TB6S109, который работает бесшумно по сравнению с шаговыми драйверами, используемыми в других ЧПУ 3018.

Вы можете использовать 3018-PROVer без компьютера, так как он поставляется с автономным контроллером.

Все три оси PROVer оснащены концевыми выключателями, которые предотвращают столкновение портала с рамой.

Автономный контроллер имеет 1,8-дюймовый экран, который дает вам полный контроль над машиной. Вы можете запускать G-код прямо с карты памяти, используя автономный контроллер.

Компания SainSmart также предусмотрела кнопку аварийной остановки сбоку прувера, которая позволяет остановить машину в случае возникновения каких-либо чрезвычайных ситуаций.

Программное обеспечение

Genmitsu 3018-PROVer поставляется с трехмесячной бесплатной подпиской на CARVECO CAM и программное обеспечение для проектирования.

CARVECO прост в использовании и изучении и является хорошей отправной точкой для начинающих.

Однако, если вы не хотите платить за CARVECO по прошествии трех месяцев, вы можете использовать любое бесплатное программное обеспечение для ЧПУ для проектирования и создания траекторий.

Хорошими программами для отправки G-кода для сопряжения с Genmitsu 3018-PROVer являются универсальный отправитель G-кода и свеча GRBL.

Если вы новичок, лучше использовать бесплатное программное обеспечение для ЧПУ, чтобы изучить основы, а затем перейти к платному программному обеспечению с лучшими функциями.

Этот станок с ЧПУ совместим с большинством операционных систем, таких как Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10, Linux и Mac OS.

Модернизация

SainSmart предлагает несколько модификаций для Genmitsu 3018-PROVer, которые улучшают возможности машины.

  1. Шпиндель Genmitsu GS-775M

Это модернизация шпинделя для 3018-PROVer, которая позволяет выполнять гравировку на алюминии.

Это шпиндель 24 В, 20 000 об/мин, который был разработан для замены шпинделя на 3018-PROVer.

Все, что вам нужно сделать, это заменить шпиндель в креплении и припаять провода.

2. Комплект лазерного модуля для Genmitsu

Это синий лазерный модуль мощностью 2,5 Вт, который можно использовать для лазерной гравировки с использованием 3018-PROVer.

Он использует синий лазер с длиной волны 445 нм и работает от источника питания 12 В, который потребляет 2 А тока.

Можно использовать для гравировки на МДФ, дереве, пластике, коже, фанере и анодированном алюминии.

Настройка проста, так как вы можете установить его непосредственно на портал оси Z, а также он поддерживается платой контроллера на 3018-PROVer.

Сборка

3018-PROVer поставляется почти в собранном виде, что является значительным обновлением по сравнению с предыдущими версиями.

Большинству пользователей требуется около 30-45 минут, чтобы собрать эту машину.

Учитывая, что он поставляется почти в сборе, было бы неточно называть его комплектом фрезерного станка с ЧПУ «сделай сам».

На YouTube можно найти несколько полезных видеороликов, которые помогут вам в дальнейшем.

SainSmart предоставляет подробное онлайн-руководство по эксплуатации для Genmitsu 3018-PROVer.

Сообщество и поддержка

Sainsmart обеспечивает поддержку по электронной почте для своих клиентов, и качество поддержки является приемлемым по сравнению с большинством других брендов ЧПУ 3018.

На официальном сайте есть советы по устранению почти всех проблем, с которыми вы можете столкнуться при использовании 3018-PRO.

Sainsmart также продает Genmitsu 3018-PRO, более дешевую и старую версию 3018-PROVer.

Для этого обзора я выбрал 3018-PROVer, так как он значительно модернизирован по сравнению с 3018-PRO.

В целом, SainSmart Genmitsu 3018-PROVer является доступным станком с ЧПУ, который лучше всего подходит для гравировки и, вероятно, является лучшим в своей категории.

Распродажа

Sainsmart Genmitsu 3018 PROVer

Это самый доступный по цене 3018 ЧПУ
Работает на стандартном шпинделе 775
Предоставляется гарантия производителя на 1 год0160 Footprint depending on setup Linear Motion Chain drive Assembly Depends on frame size
Quick summary of Makermade Maslow CNC kit

The Maslow CNC router kit is действительно уникальная машина.

Принципиально отличается от других фрезерных станков с ЧПУ тем, что представляет собой вертикально установленный станок.

Маслоу в основном используют те, кто изготавливает стеновые панели и декорации для сцены.

Комплекты фрезерных станков с ЧПУ Maslow производят несколько брендов, но самым популярным и надежным является тот, который производит Maker Made.

С Маслоу вы получаете кабели и электронные компоненты.

Рама станкового типа, которую вы видите на станках с ЧПУ Maslow, создается каждым владельцем Maslow отдельно.

План и инструкции по сборке самодельных деталей этого ЧПУ доступны бесплатно на веб-сайте Maker Made.

Размер и сборка

Для комплекта ЧПУ Maslow нет фиксированных размеров.

Доска для отходов, которую вы видите на фотографиях, не входит в комплект.

Вы должны сами сделать рамку и доску для отходов, следуя предоставленным инструкциям.

Таким образом, размер и размеры для каждого из вас будут варьироваться в зависимости от ваших требований.

Однако максимальная рабочая зона, которую вы можете получить, составляет 4 x 8 футов.

Даже при такой большой рабочей площади площадь основания машины невелика, так как она имеет вертикальную рабочую платформу.

Вам понадобится слой 2’ x 4’ для мусорной доски и пара кирпичей для противовеса, чтобы построить каркас.

Материалы для изготовления рам обойдутся вам примерно в 100 долларов, так что учтите это в общей стоимости машины.

Линейное движение

Для линейного движения используется система цепного привода.

Вы можете отрегулировать цепочку для увеличения или уменьшения рабочей области в соответствии с вашими требованиями.

При 1,625 дюйма возможности перемещения по оси Z ограничены, и это также зависит от фрезера, который вы используете с комплектом.

Маслоу довольно медленный со скоростью 31 изобр./мин, но вы должны учитывать экономическую эффективность и рабочую область, которую он предоставляет.

Шпиндель/Фрезер

В комплект не входит шпиндель или фрезер. Это означает, что вы можете использовать любой фрезер или шпиндель с этим комплектом.

Контроллер

Этот комплект ЧПУ управляется платой Arduino Mega 2560 + v1.2b Shield с установленной прошивкой Holey v51.28.

Вы можете подключить контроллер к компьютеру с помощью USB-кабеля.

Программное обеспечение

Makermade предоставляет программное обеспечение Makerverse для отправки G-кода для управления комплектом фрезерного станка с ЧПУ.

Он действительно прост в использовании, и они предоставляют 10 бесплатных примеров программ, чтобы вы могли изучить работу комплекта.

Сборка

Основной частью сборки является изготовление рамы и компонентов своими руками.

Это не так уж сложно, если вы знакомы с основами деревообработки и можете справиться за выходные.

Сообщество и поддержка

Makermade имеет огромное количество поклонников и, следовательно, имеет большое сообщество, которое может помочь вам с вашими вопросами.

Они базируются в Спрингдейле, штат Арканзас, и предоставляют клиентам поддержку по электронной почте.

Комплект ЧПУ Maslow поставляется с годовой гарантией

В целом, Maslow — это увлекательный способ работы с ЧПУ, если вам нравится возиться со своим комплектом ЧПУ.

Это немного медленно, и это не для тех, кто хочет без проблем начать работу со своим ЧПУ.

Но, проявив немного терпения, с этим ЧПУ можно сделать на удивление хорошую работу, как показывает общественный сад ЧПУ Маслоу.

Maslow CNC Router Kit

More detailed review of this CNC router- Maslow CNC Router from Makermade Review

BobsCNC Evolution 3
Work area 16″ x 18″ x 3.3″
Footprint 26″ x 31″
Линейное перемещение Шпилька и ременный привод
Сборка 5 часов

Краткое описание BobsC 3Evolution 31840002 Evolution 3 — самый дешевый вариант в серии фрезерных станков с ЧПУ Evolution от BobsCNC.

У него довольно большая площадь резания, а рама изготовлена ​​из фанеры, что позволяет снизить стоимость станка.

BobsCNC — доступный выбор, если вам нужно работать с деревянными заготовками в домашней мастерской.

Размер и конструкция

Размеры Evolution 3 составляют 26″ x 31″ при весе 32 фунта, что позволяет резать заготовки размером 16″ x 18″ x 3,3″.

Каркас Evolution 3 изготовлен из фанеры из балтийской березы, вырезанной лазером, с хорошей жесткостью.

Деревянная рама менее жесткая, чем металлическая, но позволяет снизить стоимость.

Люди использовали Evolution 3 для резки алюминия с небольшой глубиной резания и низкой скоростью, но это не рекомендуемый станок с ЧПУ для резки алюминия.

В целом, это функциональный и настраиваемый станок с ЧПУ, который может обеспечить вам хорошую точность и производительность по доступной цене.

Evolution 3 обладает достаточной жесткостью для резки мягких материалов, таких как дерево и пластик, с повторяемостью от 0,002 до 0,004 дюйма.

Линейное перемещение

На оси Z используется стержень Acme с гайкой из ацеталя, которая обеспечивает хорошую жесткость оси.

Для осей X и Y используется ременная передача с V-образными колесами. Ременные приводы быстрые, но имеют низкую скорость отклика из-за растяжения.

Evolution 3 использует двойной привод для оси X, что помогает предотвратить перекатывание, распространенную проблему в станках с любым широким порталом.

Шпиндель

Шпиндель Makita RT0701C мощностью 1,25 л.с. поставляется с Evolution 3 и имеет переменную скорость от 10 000 до 30 000 об/мин.

Шпиндель имеет цангу ¼” и оснащен функцией быстрой смены инструмента.

Однако, если вы хотите выбрать шпиндель с ЧПУ по вашему выбору, вы можете приобрести Evolution 3 без фрезера.

Контроллер и электроника

Шаговый двигатель: Четыре шаговых двигателя NEMA 17 с удерживающим моментом 76 унций дюйма используются для перемещения осей на Evolution 3.

Контроллер: Контроллер для Evolution 3 представляет собой плату Arduino Uno с установленной на ней прошивкой GRBL 1.1.

Вы можете управлять маршрутизатором через программу отправки G-кода, подключив контроллер к компьютеру через USB.

Концевые выключатели: Для предотвращения столкновения портала с рамой и для облегчения возврата в исходное положение Evolution 3 имеет концевые выключатели на каждой оси.

Программное обеспечение

Evolution 3 не поставляется с каким-либо программным обеспечением, и вы можете выбрать любое платное или бесплатное программное обеспечение для своих процессов резки.

Вы можете использовать любое управляющее программное обеспечение, поддерживающее прошивку GRBL, для запуска этого фрезерного станка с ЧПУ.

Тем не менее, BobsCNC предлагает несколько платных программ, которые вы можете приобрести за дополнительную плату на их официальном сайте.

Сборка

Evolution 3 поставляется в виде набора для самостоятельной сборки, и вам нужно его собрать.

Для сборки вам потребуются базовые инструменты, и вы можете рассчитывать на то, что сможете установить его примерно за пять часов.

Руководство по сборке BobsCNC — одно из лучших, которые я когда-либо видел, и оно действительно полезно.

Вы также можете найти множество видеороликов, которые помогут вам в процессе сборки.

Сообщество и поддержка

BobsCNC является популярным брендом среди любителей и поэтому имеет большое сообщество пользователей.

У них нет специального форума, но есть активная группа в Facebook.

Официальная поддержка от BobsCNC тоже отличная.

BobsCNC имеет 30-дневную политику возврата, которая позволяет вам требовать полного возврата средств, если вы вернете продукт в течение 30 дней с момента покупки.

Evolution 3 имеет гарантийный срок 90 дней. Кроме того, на роутер Makita распространяется годовая гарантия.

Что делает Evolution 3 уникальным, так это то, что его цена намного ниже, чем у большинства настольных фрезерных станков с ЧПУ, которые могут фрезеровать дерево.

В целом, BobsCNC Evolution 3 — самый доступный фрезерный станок с ЧПУ для работы по дереву и пластику для любителей (не считая граверов с ЧПУ).

BobsCNC Evolution 3 Фрезерный станок с ЧПУ

  • Жесткая 5-слойная рама из балтийской березы, вырезанная лазером, с опорной системой направляющих SG20U.
  • Ременный привод GT2 9 мм по осям X и Y и тяга Tr8 Acme, установленная с помощью гайки ACME на оси Z.

Более подробно я рассматриваю BobsCNC Evolution 3 здесь — Подробный обзор BobsCNC Evolution 3.

Станок с ЧПУ OpenBuilds LEAD 10103Linear Motion
Рабочая зона 29″ x 32″
Основание 40″ x 40″

0

8-миллиметровый ходовой винт
Сборка ~24 часа

Краткое описание OpenBuilds LEAD 1010

OpenBuilds LEAD 1010 — это станок с открытым исходным кодом. Его модульная конструкция позволяет настроить его в соответствии с вашими потребностями.

Например, вы можете изменить область резания в соответствии с эксплуатационными требованиями вашего приложения.

Размер и сборка

OpenBuilds LEAD 1010 имеет размеры 40 x 40 дюймов и рабочую область 29″х 32″.

Вы должны будете снабдить его защитным щитком, чтобы установить его на раму. Если бита прорезает доску, вы даже можете заменить ее.

В зависимости от толщины используемой вами доски для разлива, вам придется пойти на компромисс в отношении толщины заготовки. Ход по оси Z по умолчанию равен 4 дюймам.

Вам придется модернизировать ось Z с помощью комплекта для модификации Z, чтобы увеличить зазор вдоль оси Z. Это будет отличным дополнением к станку для глубокой гравировки.

Linear Motion

Системы трансмиссии на всех трех осях OpenBuilds LEAD 1010 приводятся в действие винтовыми приводами.

В нем используется ходовой винт диаметром 8 мм, а портал перемещается по жесткой алюминиевой раме с цельными V-образными колесами Xtreme.

Это позволяет машине достигать точности передачи от 0,001 до 0,003 дюйма.

Шпиндель

С OpenBuilds LEAD 1010 у вас есть возможность выбрать или не выбрать шпиндель RouteER11 мощностью 1 л.с. Если вы купите его вместе с машиной, к общей стоимости будет добавлено 150 долларов.

Шпиндель доступен с розетками для США и ЕС. Модель для США имеет диапазон скоростей от 10 000 до 32 000 об/мин, а для моделей для ЕС — от 13 000 до 33 000 об/мин.

Если вы хотите использовать другие, более мощные моторы, вам придется отдельно приобретать большее крепление от OpenBuilds.

Контроллер и электроника

Шаговый двигатель: Все три оси ЧПУ LEAD 1010 приводятся в движение шаговыми двигателями NEMA 23. Ось Y оснащена двумя двигателями для предотвращения смещения портала.

Контроллер : Машина использует систему управления движением BlackBox X32. В контроллере используется 32-битный чип Atmega328p, прошитый прошивкой GrblHAL.

Программное обеспечение

Как и любая другая машина от OpenBuilds, вы можете работать с LEAD 1010, используя программное обеспечение OpenBuilds CAM & CONTROL.

Программное обеспечение OpenBuilds CONTROL

Кроме того, OpenBuilds также предоставляет возможность приобрести вместе с машиной лицензию на программное обеспечение Aspire или VCarve Desktop.

Сборка

OpenBuilds LEAD 1010 состоит из модульных частей и может быть собран за день. Подробные инструкции по сборке прилагаются к машине в виде руководств и видеоруководств.

Сообщество и поддержка

OpenBuilds имеет одно из самых больших сообществ. Они очень активны, и вы можете взаимодействовать с ними на форуме.

На машину предоставляется гарантия 1 год. Кроме того, у них есть 30-дневная политика возврата.

Чтобы прочитать подробный обзор этого станка, посетите Обзор OpenBuilds LEAD CNC 1010.

Проверить цену OpenBuilds LEAD 1010

Лучшие станки и фрезерные станки с ЧПУ в 2022 году (включая станки с осью Z, скоростью вращения шпинделя и USB-портом)

Добро пожаловать в справочник Томаса по лучшим фрезерным станкам и станкам с ЧПУ для деревообработки 2022. Томас связывает промышленных покупателей и поставщиков из Северной Америки уже более 120 лет. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Независимо от того, являетесь ли вы плотником в небольшой мастерской, специализирующейся на резьбе по сложной деревянной мебели, или столяром на стороне, станок с числовым программным управлением (ЧПУ) является обязательным, если у вас нет времени на резьбу по дереву вручную. . Эти станки с ЧПУ помогают сэкономить время и изнурительную работу по гравировке или вырезанию деталей по дереву с помощью ручных деревообрабатывающих инструментов, если у вас загруженный цех.

Существует много типов станков с ЧПУ, на которые полагаются деревообработчики.

Выбор подходящего станка с ЧПУ для каждой задачи очень важен, поскольку не все инструменты с ЧПУ производятся одинаково. Некоторые станки с ЧПУ поставляются с разными операционными системами, которые могут быть несовместимы с конкретными моделями компьютеров, а другие имеют операционные системы, не очень удобные для пользователя. Тем не менее, другие машины могут гравировать различные материалы, такие как пластик, мягкие металлы или акрил, что может пригодиться для различных проектов. Дело в том, что любой небольшой магазин не будет полным без правильного фрезерного станка с ЧПУ.

Лучшие станки и фрезерные станки с ЧПУ для деревообработки – Руководство по покупке

Чем хорош фрезерный станок с ЧПУ для деревообработки, и какой комплект фрезерного станка с ЧПУ лучше всего подходит для разных уровней квалификации? Чтобы узнать больше и прежде чем тратить деньги на станок с ЧПУ, ознакомьтесь с приведенным ниже руководством по покупке, чтобы лучше понять дополнительные функции, обычно встречающиеся в этих инструментах.

Процессор

Наиболее часто покупаемый инструмент по своей цене и точности, трехосевой (ось X, ось Y и ось Z) станок с ЧПУ включает в себя несколько скоростей шпинделя, мини-ЧПУ и станки YZ. Во время использования шпиндель остается на том же курсе, что делает его хорошим устройством ЧПУ для студентов или новичков.

4-осевой

4-осевой фрезерный станок имеет три оси плюс ось А, что позволяет шпинделю перемещаться влево и вправо для одновременной обработки трех поверхностей для получения плоской и трехмерной гравировки. Этот инструмент идеально подходит для вырезания из дерева или даже мягких металлов сложных трехмерных деталей и узоров.

Ось вращения

Фрезерные станки с ЧПУ с осью вращения имеют инструмент с вращающимся шпинделем, который позволяет им обрабатывать четыре поверхности одновременно. Это особенно полезно для цилиндрических проектов, которые после завершения будут в 3D, например, сложные мебельные акценты или декоративные деревянные статуи.

Мотор

Существует два типа двигателей на станках с ЧПУ — серводвигатели и шаговые двигатели.

Серводвигатель

Серводвигатель выдерживает высокие скорости, может точно резать древесину и выдерживает перегрузку, что обеспечивает более длительный срок службы инструмента. Он также тише и устойчивее и идеально подходит для сложных узоров. Чем выше скорость двигателя, тем производительнее будет инструмент с ЧПУ.

Шаговый двигатель

Шаговый двигатель является более доступным по цене и подходит для базовой плоской гравировки. Шаговые двигатели просты в управлении, надежны и точны. Они также подходят для среднего проекта деревообработки.

Привод

Фрезерно-фрезерные станки с ЧПУ

имеют две разные системы трансмиссионного привода — винтовой привод и реечный привод.

Винтовой привод

Винтовой привод является более простым из двух, с более низкими скоростями и коротким сроком службы инструмента. При неправильной установке винтовой привод может ослабнуть и его необходимо будет постоянно подтягивать. Этот тип привода используется в основном для небольших проектов резьбы по дереву.

Реечный привод

Реечный привод обеспечивает гораздо более точную передачу и может работать с более крупными проектами и несколькими конфигурациями. Этот диск быстрее, дольше и дороже. Этот тип привода можно использовать на лазерном модуле для эффективной глубины гравировки.

Шпиндель

Шпиндели могут иметь систему водяного или воздушного охлаждения.

Шпиндель с воздушным охлаждением

Шпиндель с воздушным охлаждением просто использует вентилятор для охлаждения шпинделя и более экономичен, прост в обслуживании и удобен в использовании.

Шпиндель с водяным охлаждением

Система с водяным охлаждением использует воду для охлаждения шпинделя, когда скорость шпинделя слишком высока. Он тише, чем система охлаждения с вентилятором, обычно работает дольше и точнее.

Размер стола и кровати

Фрезерные столы

бывают двух типов: алюминиевый стол и вакуумный стол.

Алюминиевые столы

Алюминиевый стол требует крепления деталей к столу и отлично подходит для цилиндрических или других проектов необычной формы.

Вакуумные столы

Вакуумный стол прижимает деталь непосредственно к столу без зажимов. Это позволяет выполнять более точную гравировку, так как при использовании меньше тряски.

Сбор пыли

Система сбора пыли — отличное преимущество на одной из этих машин, когда приходит время для очистки. Некоторые станки с ЧПУ имеют пылесборник, который позволяет устройству собирать пыль во время резьбы.

Найдите идеальный фрезерный станок с ЧПУ для ваших нужд из нашего лучшего выбора, который включает в себя фрезерный станок с ЧПУ DIY, мини-маршрутизатор и настольный фрезерный станок.

Лучший фрезерный станок с ЧПУ 2-в-1: Гравировальный станок с ЧПУ 3018 Pro мощностью 7000 мВт | Купить сейчас

Лучший бюджетный фрезерный станок с ЧПУ: VEVOR CNC 3018 Pro 3 Axis GRBL Control | Купить сейчас

Лучший фрезерный станок с ЧПУ своими руками: RATTMOTOR CNC 3018 Pro 3 Axis GRBL Control DIY Mini CNC | Купить сейчас

Лучший комплект для фрезерно-гравировального станка с ЧПУ: BobsCNC E3 Комплект для фрезерно-гравировального станка с ЧПУ | Купить сейчас

Лучший мини-фрезерный станок с ЧПУ: ORTUR Мини-гравер с ЧПУ | Купить сейчас

Лучший фрезерный станок с ЧПУ для начинающих: Фрезерный станок с ЧПУ SainSmart Genmitsu 3018-PROVer | Купить сейчас

Лучшее промышленное оборудование и фрезерный станок с ЧПУ: Next Wave CNC Shark HD | Купить сейчас

Лучший комплект гравировального станка с ЧПУ и фрезерный станок: Фрезерный станок с ЧПУ FoxAlien 4040-XE 300-Вт шпиндельный 3-осевой гравировально-фрезерный станок | Купить сейчас

Прокрутите вниз, чтобы просмотреть наш список лучших фрезерных станков с ЧПУ и станков для деревообработки и прочитать полезные отзывы тысяч клиентов.

*Цены, указанные в этой статье, указаны в долларах США на сайте Amazon.com (США) по состоянию на февраль 2022 г.

1. Лучшие настольные фрезерные станки с ЧПУ 2-в-1 — MYSWEETY 2-в-1 Гравировальный станок с ЧПУ 3018 Pro

Резьба по дереву никогда не была проще, чем с этим трехосевым фрезерным станком с ЧПУ от MYSWEETY. Идеально подходит для более продвинутых пользователей ЧПУ, которые могут ориентироваться в управляющем программном обеспечении GRBL, этот инструмент предназначен для гравировки, вырезания и фрезерования дерева. Он также может резать различные материалы, такие как бамбук, кожа, металл или керамика.

Кроме того, есть возможность использовать автономный контроллер, не требующий доступа к компьютеру. Инструкции по сборке доступны на веб-сайте компании, и клиенты отметили, что процесс сборки был относительно простым.

Один рецензент, работающий с фрезерными станками с ЧПУ более 40 лет и опубликовавший руководства по этому вопросу, описал: «В целом, я думаю, что этот станок — отличное соотношение цены и качества… Для дерева, пластика, акрила и других «мягких» материалов он хорошая работа, удивительно точная и повторяется очень хорошо. Уровень шума приемлемый.»

КУПИТЬ СЕЙЧАС:

349 долларов США, Amazon

2. Лучший бюджетный фрезерный станок с ЧПУ — VEVOR CNC 3018 Pro Router Machine

Доступная цена этого станка делает его лучшим маршрутизатором для начинающих на бюджет, желающий войти в мир фрезерования с ЧПУ.

Автономный контроллер позволяет пользователям изменять настройки без использования компьютера и поставляется с операционными системами Windows XP, 7, 8 или 10. Этот инструмент также поставляется с блоком питания кирпича, который работает на 24В.

«В этой ценовой категории трудно жаловаться», — восторгался один покупатель. «Все детали, напечатанные на 3D-принтере, были заменены красиво отполированными деталями из АБС-пластика. Профили 20-20 хорошо и аккуратно обрезаны, требуя минимального удаления заусенцев». Другой добавил: «Абсолютно нравится простота этого дизайна. За такую ​​цену это отличная система».

КУПИТЬ СЕЙЧАС:

169,99 долларов США, Amazon

3. Лучший самодельный фрезерный станок с ЧПУ — RATTMOTOR 3018 Pro 3 Axis GRBL Control DIY CNC Kit

С 42 шаговыми двигателями и платой управления, оснащенной вентилятором для охлаждения устройства, этот фрезерный станок с ЧПУ от RATTMOTOR является еще одним доступным инструментом для домашних мастеров.

Идеально подходит для небольших домашних деревообрабатывающих проектов, скорость вращения шпинделя достигает 20 000 об/мин, шаговый привод с защитой от короткого замыкания, концевыми выключателями и автономным распознаванием.

Один из рецензентов прокомментировал: «Другие граверы с ЧПУ требуют, чтобы вы возились с выравниванием; не этот. Я впечатлен тем, что каждый получает за деньги. В комплект входит все необходимое для гравировки, включая фрезы, зажимы для заготовок и гаечные ключи».

КУПИТЬ СЕЙЧАС:

164 доллара США, Amazon

4. Лучший комплект фрезерных станков с ЧПУ — комплект фрезерных станков с ЧПУ BOBSCNC Evolution3 E3

С одной из больших областей резки на выбор с системой направляющих 24×24 дюйма, которую также можно расширить, этот фрезерный станок с ЧПУ Evolution 4 упрощает проекты гравировки.

Ось X и Y вращается с помощью ременной передачи, а ось Z вращается с помощью гайки ACME для большей устойчивости. В комплект поставки входит многоскоростной маршрутизатор Makita, а система управления работает с микропроцессором на базе Arduino.

Один покупатель, купивший две предыдущие версии комплекта BobsCNC, написал: «Оба этих станка были хороши, но EV4 на порядок лучше по размеру, форме, функциям и отделке. Безусловно, EV4 — лучший комплект ЧПУ, который у меня когда-либо был. Сборка стоит усилий, если вы читаете и следуете инструкциям».

КУПИТЬ СЕЙЧАС:

1230 долларов США, Amazon

5. Лучший мини-фрезерный станок с ЧПУ — лазерный гравер с ЧПУ ORTUR

Любому любителю, не имеющему выделенного рабочего места, будет трудно найти более доступный инструмент такого компактного размера с функциями, присущими на этом мини-гравере с ЧПУ ORTUR. Этот лазерный гравер оснащен оптимальной защитой, включая датчик, который отключается при обнаружении незапрограммированных движений.

Если по какой-либо причине лазер или двигатель перестают двигаться или положение машины изменяется, лазер немедленно выключается. Это устройство совместимо с Mac OS, Linux и Windows.

Один покупатель объяснил: «Это отличный инструмент для добавления пользовательских изображений или логотипов на изделия из дерева. Я делаю разделочные доски и беру дополнительные 10 долларов, чтобы добавить что-нибудь, что кто-то захочет, на купленную ими доску. Лазер уже многократно себя окупил».

КУПИТЬ СЕЙЧАС:

283,78 долларов США, Amazon

6. Лучший фрезерный станок с ЧПУ для начинающих — фрезерный станок с ЧПУ SainSmart Genmitsu

SainSmart 3018-PROVer — это самая современная модель в этой серии от Genmitsu. Алюминиевый корпус обеспечивает большую устойчивость, чем предыдущая модель, а удобные перегородки действуют как пылесборник, а также создают защитную стену.

Более того, эта модель более мощная с усиленной защитой от перегрузок. Внешний дисплей позволяет пользователям управлять этим станком без компьютера, и, учитывая его довольно низкую цену для станка такого калибра, это также делает его хорошим учебным блоком ЧПУ.

Один клиент, который совсем новичок в ЧПУ, написал о пользе просмотра учебных пособий на Youtube, когда начинал с этим ремеслом: «Когда я начал сборку, я нашел так много полезных видео, и в основном я прошел через все. Они сделали так, чтобы все было так просто».

КУПИТЬ СЕЙЧАС:

349 долларов США, Amazon

7. Лучший промышленный фрезерный станок с ЧПУ — Next Wave Automation CNC Shark HD

Разработанный для промышленного использования , этот автоматизированный фрезерный станок с ЧПУ Next Wave для деревообработки стоит того, чтобы его купила большая или занятая деревообрабатывающая мастерская. Этот станок с ЧПУ может вырезать дерево и другие материалы, такие как мягкий металл, пластик или композиты.

При покупке этого инструмента компания предлагает скидку на бесплатную систему водяного охлаждения до конца ноября.

Особенности

включают стальной закрытый портал для большей устойчивости, интерфейс USB-порта, цветной сенсорный дисплей, полный контроль над всеми осями, функцию автоматического включения/выключения маршрутизатора и программное обеспечение, которое позволяет пользователям создавать список проектов. Этот инструмент поставляется с твердосплавной V-образной насадкой, годовой гарантией, зажимами и набором для 3D-пробоотбора.

КУПИТЬ СЕЙЧАС:

3999,99 долларов США, Amazon

8. Лучший комплект гравировального станка с ЧПУ — фрезерный станок с ЧПУ FoxAlien 4040-XE

Благодаря таким функциям, как , аварийный останов , источник питания и плата управления, встроенная в большой сенсорный дисплей с автономным контроллером, этот инструмент FoxAlien отлично подходит для пользователей среднего уровня.

Покупатели, которым необходимо выполнить более сложную гравировку на дереве, акриле или даже МДФ, оценят мощный шпиндель со скоростью вращения 2000 на этом станке с ЧПУ.

Один потребитель, использующий этот станок для резьбы по дереву, написал: «Этот станок не только оправдал мои ожидания, но и превзошел их… Убедившись в превосходном качестве продукта и команде поддержки, я понял, что могу с уверенностью приобрести Фрезерный станок с ЧПУ от них и получить звездный продукт».

КУПИТЬ СЕЙЧАС:

999 долларов США, Amazon

Профессионалы с загруженным магазином обязательно оценят мощность, эффективность и универсальность Next Wave Shark HD ( 3999,99 долларов США, Woodcraft ). Домашним мастерам с ограниченным бюджетом, которые ищут 4-осевой станок и стол большего размера, понравится маршрутизатор BOBSCNC ( 1230 долларов США, Amazon ).

(другими популярными станками на рынке являются модели с ЧПУ Piranha (CNC Piranha FX и CNC Piranha XL), а также настольный фрезерный станок с ЧПУ Taishi и станок JFT, однако мы обнаружили, что отзывы об этих продуктах были неоднозначными и менее чем удовлетворительно, поэтому они не попали в наш список.)

Мы надеемся, что наш обзор лучших фрезерных станков с ЧПУ и станков с ЧПУ для деревообработки был вам полезен. Чтобы узнать о других поставщиках сопутствующих товаров, включая алюминиевые фрезерные станки с ЧПУ, пластиковые фрезерные станки с ЧПУ, 9-осевые фрезерные станки или фрезерные станки с ЧПУ, обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
