Стробоскоп своими руками для настройки зажигания

Стробоскопами являются специальные устройства, которые предназначены для того чтобы установить зажигание на двигателе автомобильного средства. Эти приспособления можно купить в специально отведенном магазине, а также сделать самостоятельно из подручных средств. Стоит заметить, что выгоднее всего сделать стробоскоп для установки зажигания своими руками. Потому как это поможет вам сократить расход денежных средств и создать такое приспособление, которое будет подходить именно вашему автомобилю. Без наличия данного прибора будет сложно отрегулировать должным образом зажигание на двигателе. Однако несмотря на преимущества данного приспособления, далеко не все автолюбителя торопятся в магазины, чтобы его приобрести.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Изготавливаем стробоскоп для установки зажигания своими руками
  • Cтробоскоп для установки зажигания.
  • Как подключить стробоскоп автомобильный
  • Стробоскоп своими руками на светодиодах
  • Как сделать автомобильный стробоскоп для установки зажигания своими руками?
  • Стробоскоп для установки зажигания своими руками
  • Самодельный стробоскоп для установки зажигания: очумелые ручки
  • Стробоскопы на авто своими руками
  • Стробоскоп для установки зажигания: как пользоваться схемой

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Стробоскоп для мото двигателей, всего три компонента.

Изготавливаем стробоскоп для установки зажигания своими руками


Одна из весьма актуальных для отечественных автомобилистов тем — как в автомобиле грамотно выставить зажигание, применяя стробоскоп. Согласитесь, что этой методикой в совершенстве владеют лишь немногие опытные водители и механики. Для тех же, кто знаком с ней лишь понаслышке, специалисты рекомендуют детально ознакомиться, как именно функционирует стробоскоп, какие у него ключевые характеристики, как самостоятельно изготовить прибор для такой установки и, наконец, какой практический алгоритм регулировки зажигания с помощью прибора.

Это поможет им не допускать перерасхода топлива, необоснованного перегрева двигателя и прочих нежелательных явлений, негативно влияющих на работу машины и сокращающих срок её эксплуатации. Элементарными навыками обращения со стробоскопом должен владеть каждый уважающий себя водитель, поскольку это устройство выступает его надёжным помощником и союзником в деле экономного использования машины.

Тем более что ничего слишком сложного в этом нет: научиться работать со стробоскопом под силу любому, так как это несложный прибор, приобрести который можно практически чуть ли не в каждом специализированном автомагазине. Работает он на основе известного со школьных уроков физики стробоскопического эффекта.

Суть этого эффекта проста. Так, при освещении движущегося в темноте предмета с помощью короткой яркой вспышки этот объект покажется неподвижным, застывшим именно в таком ракурсе, в каком он находился в момент вспышки. Дальше в ход должны вступят две особенные метки, которым придется синхронно сработать с стробоскопом. Мотор включают на холостой режим и с помощью стробоскопа высвечивают эти метки во время вспышки, происходящей одновременно с возникновением искры в свече какого-то цилиндра.

При этом следует фиксировать, как метки расположены относительно друг друга. Если они размещены точь-в-точь одна против другой, то это означает оптимальность угла опережения зажигания, т. Как и любой важный автомобильный прибор, стробоскоп имеет систему определённых характеристик, позволяющих ему чётко выполнять его миссию.

Некоторые из них присущи только ему. Скажем, питаться он может двумя равноценными способами: за счёт собственных элементов питания или же бортовой энергосистемы машины. При этом первый способ, по мнению многих экспертов, является более практичным, так как не требует подключения к прибору проводов.

Отличительным свойством стробоскопа считают и величину минимальной частоты его вспышек — ей следует быть равной частоте вращения коленвала с максимальными оборотами.

Самым распространённым является прибор с частотой 50 Герц. Стоит отметить также, что такой прибор способен эффективно работать лишь незначительное время — примерно 10 минут, что связано со специфической конструкцией ламп, что подчёркивает прилагающаяся к нему инструкция.

Самый просто способ обзавестись стробоскопом и с его помощью нормально отрегулировать авто — приобрести такой прибор в автомагазине. Поэтому многие рачительные автомобилисты выбирают второй, экономный вариант — мастерят стробоскоп для установки зажигания своими руками.

Как показывает практика, такие самодельные устройства, как правило, ничем не уступают промышленным образцам, независимо от того, какой формат смастерен. Будь-то устройство с применением отечественного или зарубежного таймера, самодельный стробоскоп на надёжных светодиодах или иной вариант.

В любом случае самоделка из простых и дешёвых материалов обойдётся в несколько раз дешевле, чем покупка прибора. Схемы сборки таких устройств можно без проблем найти в интернете или у тех опытных водителей, которые уже смастерили такой прибор в корпусе от старого фотоаппарата или радиоприёмника самостоятельно и успешно используют его не только для установки зажигания , но и проверки свечей и других контрольных целей.

Таких схем множество, и из них всегда можно выбрать для себя несколько самых простых, не требующих большого объёма работы. Рабочий алгоритм того, как оптимально выставить зажигание купленным стробоскопом или сделанным своими силами прибором, несложен. Настроить зажигание можно следующим поэтапным путем:. Ознакомившись с советами экспертов , теперь вы сможете без труда разобраться с особенностями выставления зажигания с помощью стробоскопа.

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Ремонт 0. Автомобиль не любит наплевательского отношения к себе. Особенно его тормозная система, которая основополагает безопасность. При покупке подержанного автомобиля не все будущие автовладельцы досконально проверяют работоспособность каждого из узлов.

Каждому автомобилисту по ходу эксплуатации авто приходится сталкиваться с неприятностями различного характера.

Одна из. Неисправные амортизаторы не только издают неприятный звук на каждой колдобине, но и создают опасность. Добавить комментарий Отменить ответ.


Cтробоскоп для установки зажигания.

Стробоскопы используются на автомобилях для установки системы зажигания двигателя. Такие устройства продаются в любом автомагазине. Процесс изготовления стробоскопа не займет много времени. Стробоскоп значительно облегчает жизнь своему владельцу. Иметь это приспособление выгодно, поскольку это позволит регулировать зажигание самостоятельно, без обращения в сервисные центры.

Собрал стробоскоп своими руками, поскольку в нем имеется большая динамику угла опережения при прогазовках для настройки натяжки контр грузов.

Как подключить стробоскоп автомобильный

Стробоскоп для установки зажигания, при умелом применении при регулировке зажигания , позволяет очень точно выставить нужный момент вспышки горючей смеси в камерах сгорания двигателя. О важности установки правильного угла опережения зажигания я уже писал ссылка слева и чуть выше , но и здесь следует сказать пару слов. При неправильном угле опережения моменте зажигания и ошибке всего на один-два градуса вперёд — позднее, или назад — раннее , двигатель будет плохо заводиться, не будет развивать полной мощности, будет перегреваться, иметь повышенный расход топлива, да и ресурс мотора заметно снизится. Поэтому очень важно выставить точный момент вспышки, при регулировке зажигания, и именно это и позволяет сделать такой прибор, как стробоскоп. Можно конечно выставить нужный момент зажигания и другими способами, которые были описаны в других статьях ссылки выше но стробоскоп для установки зажигания позволяет провести эти регулировки гораздо быстрее, точнее и удобнее. Стробоскоп для установки зажигания — принцип работы и применение. Принцип работы этого прибора основан на стрбоскопическом эффекте. Прибор производит яркие вспышки света с большой частотой и когда луч света от прибора направить на какой то вращающийся предмет, то возникает иллюзия оптический обман зрения того, что вращающийся предмет неподвижен. А если быть точным, то предмет кажется неподвижным тогда, когда частота его вращения совпадает с частотой ярких вспышек прибора. При вращении коленвала и соответственно маховика, совпадение одной из меток на картере с меткой на маховике, означает положение поршня 1-го цилиндра в ВМТ, а совпадение со второй меткой на картере, означает момент опережения зажигания чуть ниже от ВМТ.

Стробоскоп своими руками на светодиодах

Зачем нужен стробоскоп автомобилисту? Настоящий любитель всегда ищет способ добиться от двигателя своей ласточки наиболее резвого и точного зажигания. В классических системах зажигания с трамблерами стробоскоп для установки зажигания, по сути, единственно возможный точный способ увидеть собственными глазами угол опережения зажигания. В общем, вещь крайне полезная, и в среде любителей пользуется спросом и авторитетом. Принцип работы стробоскопа для зажигания основан на специфическом свойстве человеческого зрения суммировать в одну картинку серию мгновенных картинок.

Но проверка и регулировка угла опережения зажигания автомобиля является весьма большой проблемой, которая не всегда доступна даже опытному механику. Стробоскоп своими руками поможет решить эту проблему.

Как сделать автомобильный стробоскоп для установки зажигания своими руками?

Настраиваем зажигание применяя стробоскоп. Если вы правильно отрегулируете зажигание,то двигателю автомобиля создадите все условия для устойчивой работы. При этом не только двигатель станет устойчиво работать,но количество топлива будет расходоваться тоже минимально. Настроить зажигание в автомобиле умеющему автомобилисту нетрудно своими руками. Что вам понадобится для этой работы? Для настройки двигателя автомобиля используют оптический прибор, который имеет своеобразное название — стробоскоп.

Стробоскоп для установки зажигания своими руками

Автомобильная промышленность не стоит на месте, происходит постоянное совершенствование конструкции транспортных средств. Этот процесс затронул в том числе и световые приборы. На смену традиционным галогеновым лампочкам сначала пришли ксеноновые фары, а затем стали появляться еще более совершенные светодиодные лампы. В настоящее время светодиодные фары устанавливаются в основном на дорогих моделях автомобилей, поэтому у многих автовладельцев возникает желание установить светодиоды самостоятельно. В этой статье будут рассмотрены штрафы за диодные лампочки в фарах, которые могут быть получены в разных ситуациях. Для начала рассмотрим самый простой вариант.

Собрал стробоскоп своими руками, поскольку в нем имеется большая динамику угла опережения при прогазовках для настройки натяжки контр грузов.

Самодельный стробоскоп для установки зажигания: очумелые ручки

Подробнее у меня в Бортжурнале. После очередной возни с машиной, сбился уоз. Пометку на распределителе, как всегда не сделал, — забыл.

Стробоскопы на авто своими руками

ВИДЕО ПО ТЕМЕ: Стробоскоп для настройки зажигания из китая

Отправить комментарий. Стробоскоп для установки зажигания: как пользоваться схемой. Средняя цена фабричного изделия и его недостатки Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения. На карбюраторах выставлять зажигание всегда удобнее стробоскопом Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около р. Более функциональный стробоскоп AstroL5 будет стоить уже р.

Если вам нравится делать техобслуживание своего авто самому, то для уменьшения затрат на покупку инструмента вы можете сделать стробоскоп для зажигания своими руками.

Стробоскоп для установки зажигания: как пользоваться схемой

Светодиодный стробоскоп для установки зажигания позволяет быстро и с высокой точностью выставлять оптимальный угол опережения зажигания УОЗ в автомобиле. Данный параметр играет важную роль в корректной работе двигателя. Небольшое смещение в момент зажигания приводит к потере мощности, вследствие возросшего расхода топлива и перегрева двигателя. Несмотря на большой ассортимент промышленно выпускаемых приборов для проверки и установки УОЗ, актуальность создания стробоскопа своими руками не потеряла смысл и в наши дни. Представленная схема самодельного стробоскопа для автомобиля не требует наладки после сборки и изготавливается из доступных деталей.

Однако, благодаря своей простоте и надежности, остается актуальной и в наши дни. В принципиальной электрической схеме стробоскопа для авто можно условно выделить 4 части:.

Всем привет. Тему создавть особого смысла я невидел. На форуме людей умеющих держать паяльник в руках единици. Но много форумчан просили схему стробоскопа.


Схема стробоскопа для установки зажигания своими руками: как пользоваться, настройки угла опережения » Авто центр ру



Правильная настройка угла опережения зажигания (УОЗ) — это один из основных аспектов регулировки, позволяющий добиться правильной работы двигателя. Из-за неверно выставленного УОЗ мотор будет работать с перебоями, а в некоторых случаях и вовсе не будет запускаться. Для регулировки можно использовать стробоскоп. Как соорудить стробоскоп для установки зажигания своими руками — узнайте из этого материала.

[ Скрыть]

Описание стробоскопа

Как сделать простой стробоскоп для настройки УОЗ на светодиодах, из каких элементов будет состоять схема девайса? Сначала рассмотрим основные характеристики устройства.

Рабочая схема

Основные составляющие элементы на примере вышеописанной схемы:

  1. Из переключателя SA1, диодного элемента VD1 и конденсаторного устройства С2 состоит цепь питания. Диод применяется для защиты других составляющих частей от ошибочной перемены полярности. Непосредственно сам конденсатор применяется для блокировки возможных помех, таким образом предотвращая выход из строя триггера. Предназначение переключателя SA1 заключается в активации и деактивации питания.
  2. Не менее важной составляющей является входная цепь, в состав которой входят контроллер, резисторные элементы R1 и R2 и конденсаторное устройство С1. Роль контроллера здесь выполняет зажим девайса, который зовется крокодилом, он фиксируется на высоковольтном проводе первого цилиндра. Если подключение будет правильным, то вышеописанные элементы образуют простую дифференциальную цепь.
  3. Схема триггера. Эта составляющая состоит из двух одиночных вибраторов, применяющихся для образования сигнала нужной частоты на выходе. Эти компоненты выполняют функцию частотозадающих.
  4. На резисторных элемента R5-R9 изготовляется выходной каскад, также для этой цели применяются транзисторы VT1. VT2 и VT3. Эти устройства необходимы для увеличения выходного тока триггерной платы. Резисторное устройство R5 задает определенный ток базы транзисторного элемента под номером 1 (видео снял Максим Соколов).

Принцип действия

Девайс для выставления угла опережения работает от встроенного аккумулятора либо автомобильной батареи. При активации переключателя первым начинает работать триггер. На выходах 2 и 12 платы происходит образование повышенного потенциала, а низкий формируется на контактах 1 и 13. В этот момент конденсаторные детали С3 и С4 получают питание от резисторов.

Сигнал с контроллера идет через дифференциальную цепь и в конечном счете подается на вход DD1.1. Поскольку он является одновибратором, в результате это способствует переключению девайса. Затем в схеме осуществляется переразряд С1, что опять же, способствует переключению триггера.

Элемент DD1.1 будет реагировать на импульсы, подающиеся с контроллера, таким образом формируя новые прямоугольные импульсы на первом выводе. В случае со вторым одновибратором DD1.2 принцип действия будет идентичным — благодаря этому устройству длительность импульса на контакте 13 уменьшается в 10 раз. Этот элемент функционирует под нагрузкой, подающейся с усилительного каскада транзисторов, которые открываются на время импульса. Благодаря резисторным компонентам R6, R7 и R8 ток ограничивается, его величина в общей сложности должна быть не выше 0.8 ампер.

Значение тока не высокое, это обусловлено следующими факторами:

  • длительность импульса составляет не больше 1 сек;
  • обычно для настройки УОЗ автовладельцам требуется не больше 10 минут, за такое время кристаллы не перегреются;
  • диоды, использующиеся сегодня, обладают более улучшенными характеристиками и особенностями, если сравнивать с устройствами, применявшимися более 10 лет назад.

Печатная плата и детали сборки

Для того, чтобы соорудить своими руками стробоскоп, потребуется плата со всеми необходимыми элементами.

В качестве примера:

  1. На рассматриваемой нами плате функцию диода выполняет контроллер КД2999В. В принципе, можно использовать любой другой, только нужно учитывать, что диодный элемент должен иметь минимальное падение напряжения.
  2. Также используются конденсаторы. Важно, чтобы они были рассчитаны на 0.068 мкФ. Что касается основного конденсаторного устройства С1, то он представляет собой высоковольтную деталь, напряжение на которой составляет 400 В.
  3. Триггерное устройство — ТМ2 — обладает отличной устойчивостью к возможным помехам.
  4. Необходимо, чтобы используемые транзисторы VT1, а также VT2 имели большой показатель усиления.
  5. Что касается диодов, отмеченных символами HL1-HL9, то они должны иметь максимальную яркость, а также желательно, чтобы угол рассеивания был небольшим. Диодные компоненты монтируются на отдельной схеме, их количество должно составить 3 в ряду.

Нюансы настройки устройства

Прежде чем использовать самодельный стробоскоп на авто, его надо правильно настроить. Изначально следует осуществить регулировку подстроечного резисторного компонента, это даст возможность обеспечить нужный визуальный эффект. Во время перемещения регулятора вы можете увидеть, что из-за падения импульса освещение меток будет неэффективным, а если импульс будет слишком высоким, то освещение будет размытым. На данном этапе вам надо правильно отрегулировать эффективность вспышек света (видео снял Serj ZP).

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

  1. Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
  2. Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
  3. Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
  4. После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
  5. Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
  6. Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.

Как самостоятельно изготовить прибор?

На сегодняшний день существует множество различных вариантов схем для изготовления стробоскопа. Мы рекомендуем ознакомиться с одним из самых простых и наименее затратных с финансовой точки зрения способов изготовления.

Для его реализации вам потребуются следующие составляющие:

  • транзисторное устройство КТ315;
  • тиристорный элемент КУ112А, а также резисторные компоненты, рассчитанные на 0. 125 Вт;
  • диодные лампочки или фонарик на светодиодах, который будет использоваться в качестве корпуса, при этом количество диодных элементов должно быть не меньше 6 штук;
  • конденсаторные устройства С1;
  • V2 на схеме — это низкочастотный диодный компонент;
  • также вам потребуется реле, его индекс должен составлять RWH-SH-112D;
  • кабель питания, длина его должна составить не менее одного метра;
  • зажимы;
  • также понадобится кусочек медного провода длиной примерно 10 см.

Все эти составляющие можно купить в любом тематическом магазине или на радиорынке.

Как соорудить такое устройство самостоятельно:

  1. Для начала на задней стороне подготовленного корпуса следует дрелью просверлить дырку, через нее вы уложите кабель питания.
  2. Затем к концам приготовленных шнуров необходимо подпаять подготовленные зажимы. Желательно заранее отметить на них, какой будет плюсовым, а какой — отрицательный, будет лучше, если цвета зажимов будут разными.
  3. Сам датчик монтируется слева или справа на корпусе. На боковой части корпуса надо проделать еще одно отверстие, оно будет использоваться для укладки шнура к контакту Х1.
  4. Затем к основной жиле кабеля следует подпаять подготовленный кусок медной проволоки. Данный провод считается одним из основных, поскольку он будет использоваться в качестве датчика девайса.
  5. Остается только заизолировать соединения изолентой или термотрубками.

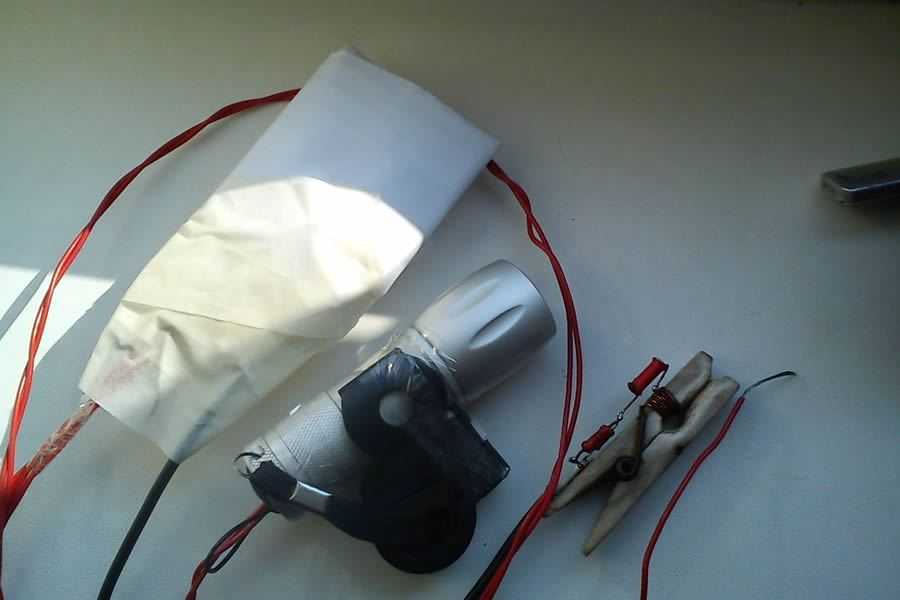

Фотогалерея «Собираем стробоскоп своими руками»


Заключение

Как видите, в целом соорудить такой девайс — не проблема. Достаточно иметь определенные знания в области электроники и следовать действиям, описанным в инструкции. Если в ходе сборки вы допустите ошибки, то возможно, устройство будет работать некорректно. Если у вас нет опыта в изготовлении подобных устройств, то возможно, есть смысл задуматься над покупкой нового стробоскопа.

Видео «Наглядная инструкция по регулировке УОЗ стробоскопом»

Что нужно знать об эксплуатации данного девайса, и какие нюансы следует учитывать при настройке — узнайте из ролика (видео снято Владиславом Чиковым).



Регулировка УОЗ без стробоскопа своими руками

FAQ VW Audi Skoda Seat

Информация применима для ремонта многих автомобилей

Вообще то считается, что без стробоскопа и базового режима настроить УОЗ точно нельзя. Но… на территории бывшего СССР не бывает ничего невозможного. 🙂 Понятное дело, что не каждый владелец хочет покупать стробоскоп и входить в базовый — именно для таких людей захотел найти способ «ручной» настройки угла опережения зажигания.

Было любопытно, как это осуществить. Почитав разные варианты из сети и попробовав на деле — понял что они не дают совпадения с углом в 15 гр. в базовом. Но методом тыка все-таки способ был найден. Даже мультиметр для этого не нужен в принципе.

Настройка УОЗ без стробоскопа для Audi 100 C4 двигатель AAR 2,3 литра. Поехали…

1) Для начала проверить, что метки распредвала и коленвала верно стоят. Для вращения двигателя крутим ключом «на 32» шкив насоса ГУР, свечи выкручивать не надо, оно и так крутится (иногда чуть буксует, можно рукой прижимать ремень ГУРа к шкиву).
Метки должны быть в положении:
-на ГБЦ:

При этом под заливной крышкой видим, что кулачки разведены одинаково в стороны:

-на блоке шкив коленвала имеет метку, которая должна совпасть с меткой на защитной крышке:

-на КПП при этом в окошке рассекается метка «0»:

ВАЖНО проверить совпадение меток, ведь КВ и РВ делают разное кол-во оборотов. Только когда видны метки РВ (точка) и КВ («0») — идем дальше.

2) Если все ОК, то в этом положении, когда видны все метки, вставляем трамблер и бегунок по его меткам, примерно так:

Надеваем крышку и ВВ провода так:

3) Ключом «на 32» за шкив насоса ГУР чуть сдвигаем метку КВ «0» и выставляем «15». У меня помазаны канцелярским белым корректором — чтоб лучше видеть:

4) Центральный ВВ-провод кинуть в сторону на пластик (можно и без свечи):

5) Еще пару фото для взаимного ориентировочного (!) расположения с бегунком/без него при правильном УОЗ:

6) Подключаем мультиметр (режим постоянного напряжения DC, до 20v), красный щуп — к красно-черному проводу фишки, черный щуп — к среднему проводу. Не разъединяя фишки от траблера. (Мультиметр вобщем-то не нужен и чехол фишки не надо стягивать, но об этом позже). Поворачиваем ключ зажигания в первое положение, появится напряжение 10,5в на тестере:

7) Теперь секретная технология. 🙂 Берем бегунок в руку и одним пальцем давим на центр в направлении к ГБЦ, а вторым пальцем давим на него в направлении «по часовой стрелке»:

Дело в том, что там всякие люфты есть на зубьях и валу, поэтому чтоб настроить УОЗ мега-точно нужно именно так жать, как показано.

8) Одновременно удерживая бегунок, второй рукой крутим корпус траблера (лапка должна быть слегка ослаблена гайкой «на 13»). Крутим сначала корпус «против часовой» — смотрим на показания мультиметра, в какой-то момент его значение «10,5в» сменится на «5в». Затем очень медленно крутим корпус «по часовой», в момент когда значени «5в» сменится на «10,5в» сработает реле бензонасоса с характерным звуком («у-у-у» ). Вот в этот самый момент и нужно остановиться — УОЗ будет таким, как надо, затягиваем лапку.

Вот этот звук срабатывания реле б/насоса можно и использовать как ориентир. Т.е. мультиметром можно вовсе не пользоваться, просто крутим корпус «против часовой» градусов на 10, а затем медленно «по часовой» крутим, пока не «загудит» бензонасос — и в этот момент останавливаемся и затягиваем лапку. Можно ориентироваться на фото из п.5 — итоговое финальное положение у Вас будет примерно такое (отклонение метки может быть в пределах пару мм от того, что на фото). Главное — это момент срабатывания реле.
Возвращаем на место «пыльник»:

И надеваем крышку, втыкаем центральный провод, заводимся и катаемся.

Все, УОЗ настроен правильно. Я попробовал для статистики 2 разных трамблера воткнуть и выставить УОЗ таким способом, затем сравнил результат со стандартным способом (вход в базовый режим и свечение стробоскопом) — совпадение способов идеальное, стробоскоп светит четко в «15».

Поэтому, если хочется иметь правильный УОЗ, а нету стробоскопа — он нахрен и не нужен

Замечания, критика — приветствуются…

Продолжение и все обсуждения отчета здесь
