Сумматор тв сигнала своими руками. Антенный сумматор своими руками: как объединить сигналы от нескольких антенн

Как сделать антенный сумматор для объединения сигналов от двух или более антенн. Какие материалы потребуются для изготовления сумматора ТВ сигнала в домашних условиях. Какие бывают виды антенных сумматоров и разветвителей.

Что такое антенный сумматор и для чего он нужен

Антенный сумматор — это устройство, которое позволяет объединить сигналы от нескольких антенн в один кабель. Он применяется в следующих случаях:

• Когда нужно подключить к телевизору две антенны разных диапазонов (например, метровую и дециметровую)
• Для суммирования сигналов от нескольких направленных антенн, ориентированных на разные телецентры
• При использовании антенной решетки из нескольких одинаковых антенн для усиления приема

Сумматор позволяет подать объединенный сигнал на один антенный вход телевизора через один кабель. Это упрощает подключение и избавляет от необходимости тянуть несколько кабелей.

Виды антенных сумматоров

Существует несколько основных типов антенных сумматоров:

• Пассивные сумматоры — не требуют питания, но вносят потери сигнала
• Активные сумматоры — имеют встроенный усилитель, компенсирующий потери
• Диплексеры — объединяют сигналы разных диапазонов (например, МВ+ДМВ)
• Широкополосные сумматоры — работают в широком диапазоне частот
• Узкополосные сумматоры — оптимизированы под конкретные каналы

Промышленные сумматоры выпускаются на 2, 3 и 4 входа. Самодельные устройства обычно делают на 2 входа.

Материалы для изготовления антенного сумматора своими руками

Для самостоятельного изготовления простого пассивного сумматора на два входа потребуются:

• Отрезок коаксиального кабеля (75 Ом) длиной 10-15 см
• Два F-разъема для подключения входных кабелей
• Один F-разъем для выходного кабеля
• Небольшой кусок монтажной платы
• Паяльник и припой

Также понадобятся инструменты — кусачки, плоскогубцы, нож для зачистки кабеля.

Схема и принцип работы самодельного антенного сумматора

Простейший пассивный сумматор на два входа работает по следующей схеме:

• Центральные жилы входных кабелей соединяются через резисторы 75 Ом
• Оплетки входных кабелей соединяются напрямую
• К месту соединения центральных жил подключается выходной кабель

Резисторы обеспечивают согласование входных сопротивлений. Такая схема позволяет объединить сигналы с минимальными потерями.

Пошаговая инструкция по изготовлению антенного сумматора

Процесс изготовления простого пассивного сумматора на два входа:

1. Подготовьте отрезок кабеля длиной 10-15 см, зачистите концы
2. Припаяйте к центральным жилам резисторы 75 Ом
3. Соедините оплетки кабелей между собой
4. Припаяйте выходной разъем к месту соединения резисторов
5. Закрепите конструкцию на монтажной плате
6. Установите входные разъемы и припаяйте к ним кабели
7. Поместите устройство в защитный корпус

При аккуратном изготовлении такой сумматор обеспечит потери сигнала не более 3.5-4 дБ.

Преимущества и недостатки самодельного антенного сумматора

Самостоятельное изготовление антенного сумматора имеет свои плюсы и минусы:

Преимущества:

• Низкая стоимость по сравнению с покупным устройством
• Возможность оптимизации под конкретные антенны
• Получение опыта и навыков в радиоэлектронике

Недостатки:

• Требует времени и усилий на изготовление
• Сложно добиться характеристик заводских устройств
• Нет гарантии надежности и стабильности работы

Самодельный сумматор подойдет для экспериментов, но для постоянного использования лучше приобрести качественное промышленное устройство.

Альтернативы самодельному антенному сумматору

Вместо изготовления сумматора своими руками можно рассмотреть следующие варианты:

• Покупка готового пассивного или активного сумматора
• Использование антенного усилителя с несколькими входами
• Применение специальной всеволновой антенны
• Установка нескольких отдельных антенн с переключателем

Выбор оптимального решения зависит от конкретных условий приема и имеющегося бюджета. Для большинства случаев оптимальным будет приобретение качественного промышленного сумматора.

Настройка и проверка работы самодельного антенного сумматора

После изготовления сумматора необходимо проверить его работоспособность:

1. Подключите сумматор между антеннами и телевизором
2. Проверьте качество приема всех каналов
3. Измерьте уровень сигнала до и после сумматора
4. Убедитесь в отсутствии помех и наводок
5. При необходимости подстройте согласование резисторами

Правильно изготовленный сумматор должен обеспечивать стабильный прием без ухудшения качества изображения.

Антенный сумматор своими руками

Если вместо одной использовать две соединенные в стек антенны, то мы получим удвоение мощности сигнала на входе. Поэтому, в случае слабого сигнала от базы, вместо применения стека, возможно стоит задуматься о выборе более эффективной антенны, например зеркальной. Кроме того, многие попадают на эту страницу в поисках ответа на вопрос: «как просуммировать сигнал от двух телевизионных антенн на разные каналы? Однако антенные решетки из двух-четырех антенн довольно часто применяются, поэтому не будем уходить от вопроса: как же все-таки соединить несколько антенн вместе? Давайте рассмотрим подробнее

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самодельный сумматор тв сигнала. Сумматоры аналоговых сигналов
• Изготавливаем сплиттер своими руками. Изготавливаем сплиттер своими руками.
• Разветвитель для телевизионного кабеля
• Проводка телевизионного кабеля в квартире по правилам
• Разводка телевизионного кабеля в квартире своими руками
• Антенный разветвитель — назначение и основные различия
• Антенный разветвитель — назначение и основные различия

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Антенные сумматоры

Самодельный сумматор тв сигнала. Сумматоры аналоговых сигналов

Дача 70 км на север. Имеется антенна МВ. Прмнимает все каналы нормально. Имеется антенна ДМВ и за ней установлен усилитель. Качество приема тоже устраивает. Есть ли устройство, позволяющее замешать эти 2 сигнала и развести их на 2 телевизора? Или надо последовательно подключать сначала сумматор, потом разветвитель. У кого есть опыт, просьба предложить конкретные варианты решения. Это два разных устройства и даже если они в одном корпусе электричекие парамеры каждого от этого лучше не будут.

А габариты у обоих копеечные.. Обычно в таких случаях применяют мультибенд или мачтовые усилители. Лучше взять мачтовый усилитель, удалив усилитель из ДМВ антены. Сплиттер не имеет частотной селекции Это я по поводу обратимости — могут иначе стоячие волны пойти.

Nickel написал : скорее с резьбовыми разъёмами под F-коннекторы.

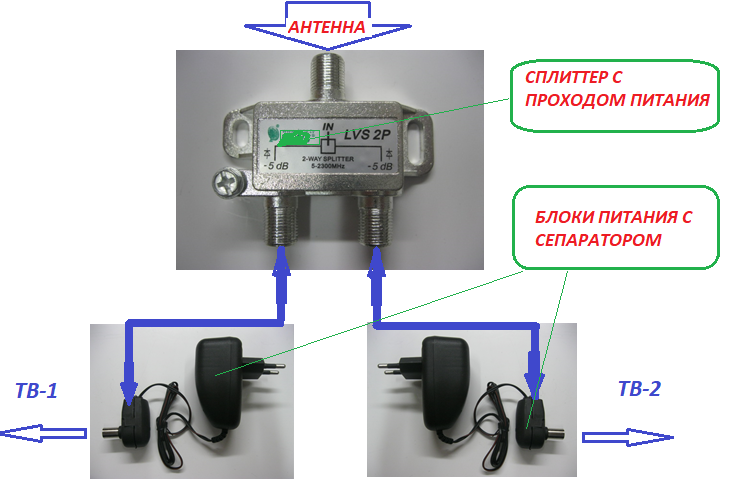

Как только не пробовал включать сплиттер. В данный момент прекрасно работает в обе стороны раздавая аналоговый телесигнал по телекам и пропуская в обе стороны сигнал кабельного инета.

Так что думаю, сплиттера с 4-мя F-разьемами будет достаточно для замешивания сигнала и его раздачи. Сплиттер не имеет частотной селекции. Все наоборот. Сумматор делитель широкополосное устройство производит суммирование деление сигнала во всей заявленной полосе частот. При суммировании сигнала с различных антенн всегда надо применять сплиттеры.

Что бы с разных антенн сумировались только разные каналы, иначе будет размытие изображения. Наводка метровых каналов на ДМВ антену может быть вполне заметна. Vlad Zhdanov написал : Все наоборот. Простите за назойливость.

Поставил на дачу Минское ш. Антена куплена на радиорынке по-моему отечественная , алюминиевая. Сумматором или сплиттером? Какая модель? Купил я по глупости сумматор один вход, три выхода на наклейке черный квадрат. Мне объясняли что должно быть черный и красный квадрат.

Vlad Zhdanov написал : Как только не пробовал включать сплиттер. Я правильно понял, что при подключении одного телевизора с блоком питания антенны, на остальные точки будет подаваться усиленный сигнал? Или можно к каждому подключать блок питания?

Nickel написал : с помощью инжектора. Vlad Zhdanov написал : Видимо речь о делителе сумматоре. Позвольте, делитель это и есть splitter см. Он где находиться? Или это отдельная «фишка»? Если Вы ещё не приобрели ничего из предложенного выше, то поставьте все же раздельные устройсва, при аккуратном монтаже это будет выглядеть нормально.

Делитель и фильтр в корпусе из консервной жести , брать не рекомендую. Если суммирующий фильтр ещё ничего работает, то делитель, выполненный на одной ферритовой трубке — полное фуфло. Корпус литой, изготовителей хороших много. Выбирайте любой, но за дешевкой типа ALDA не гонитесь.

Что бы избежать применения лишних переходников, применяйте все устройства под F-разъём, то есть замените сепаратор он же инжектор на вашей активной антенне ДМВ черная шняга в виде большого антенного штеккера , на инжектор с F-разъемами. Только не спрашивайте, зачем мне это. Форум Блоги Видео Маркет Рейтинг мастеров.

Новые сообщения Новая тема Альбомы Популярные теги Скидки. Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Электрика и слаботочка Слаботочка 2 в 1. Ответить в теме. Сначала новые Сначала старые. Регистрация: Гость Просмотр профиля Сообщения пользователя Личное сообщение.

Georgi61 Просмотр профиля Сообщения пользователя Личное сообщение. Nickel Просмотр профиля Сообщения пользователя Личное сообщение. Vlad Zhdanov Просмотр профиля Сообщения пользователя Личное сообщение. Leonid53 Просмотр профиля Сообщения пользователя Личное сообщение.

Radj Просмотр профиля Сообщения пользователя Личное сообщение. Обратиться к мастеру. Arr Просмотр профиля Сообщения пользователя Личное сообщение. Бывают мнения с которыми бесполезно спорить. Вернуться в раздел 1 2. Читайте на форуме. Для создания тем и сообщений Вам необходимо войти под своим аккаунтом. Вход Регистрация.

Изготавливаем сплиттер своими руками.

Изготавливаем сплиттер своими руками.

Дача 70 км на север. Имеется антенна МВ. Прмнимает все каналы нормально. Имеется антенна ДМВ и за ней установлен усилитель. Качество приема тоже устраивает. Есть ли устройство, позволяющее замешать эти 2 сигнала и развести их на 2 телевизора? Или надо последовательно подключать сначала сумматор, потом разветвитель.

Именно поэтому сплиттер может использоваться как сумматор сигналов, например с двух синфазно включенных антенн или для смешивания сигналов.

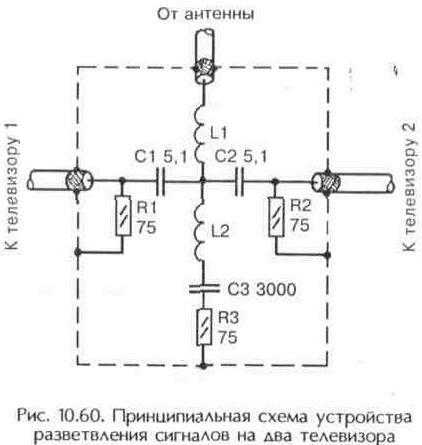

Разветвитель для телевизионного кабеля

На рис. Конечно, разделение мощности одного сигнала между тремя телевизорами приводит к уменьшению мощности каждого из них в Здесь выходы антенн МВ и ДМВ суммируются в один канал, что также приводит к уменьшению каждого сигнала по мощности примерно вдвое, то есть на 3 дБ. В первом варианте рис. Пассивные сумматоры и разветвители вносят дополнительные потери энергии сигнала, поэтому желательно наряду с ними применять дополнительные антенные усилители. Его низкая стоимость обусловлена тем, что он не имеет фланцев для крепления по месту установки, которые есть у названных выше разветвителей. Сумматоры несколько дороже.

Проводка телевизионного кабеля в квартире по правилам

Например, если уровень входного сигнала был 12 Дб, то на выходах двойного делителя он будет 6 Дб, тройного — 4 Дб, четверного — 3 Дб. Антенные разветвители данного типа используются в тех случаях, когда необходимо подать сигнал на 2 или 3 телевизора, можно и более, если устройство с усилителем активный сплиттер. Большинство моделей сумматоров является универсальными, они могут работать в двух направлениях, то есть исполнять роль сумматора или делителя. Сумматор диплексор применяется в тех случаях, когда необходимо пустить по одному кабелю сигнал от спутниковой и обычной антенны или совместить сигналы различных диапазонов. Как видно из схемы соединения, у таких устройств один выход проходной, с него сигнал подается на входной разъем следующего ответвителя.

Русская поддержка phpBB. Читай и пиши на форуме без рекламы, регистрируйся!

Разводка телевизионного кабеля в квартире своими руками

На этой неделе старт нового сезон в европейских Лиге чемпионов и Лиге Европы. Как и где смотреть захватывающие матчи Лиги чемпионов и Лиги Европы в Украине? Про это в нашем материале. PUBG -подобные игры за последнее время приобрели большую популярность среди любителей поиграть на телефоне. Выбрать и купить геймпад для PUBG Mobile сейчас не есть проблемой, многие современные геймпады позволяют настроить его для игры в популярный шутер. Однако, как быть, если вы владелец геймпада, выпущенного раньше, чем появилась эта новомодная игра?

Антенный разветвитель — назначение и основные различия

Просмотр полной версии : Всеволновый сумматор. Подскажите плиизз Не, ну оно конечно существуют такие сумматоры, но только у Вас результат может оказаться тот же. С проф. Но дело то в том, ка я уже говорил, может не получиться. В случае всеволнового сумматора так не сделать.

Под общим понятием антенный разветвитель (краб) подразумевается три . Как видим изготовление своими руками сумматора для двух или более.

Антенный разветвитель — назначение и основные различия

Да, есть время помахать паяльником Не буду спорить с виртуозом, способным паять, махая паяльником, но с покупными усилителями у меня ничего не получилось, из-за их широкой полосы и отсутствия селективности. Смотрите продолжение этой статьи, последнюю ссылку о цифровом телевидении на даче и в деревне.

Если вы надумали сделать разветвление телевизионного сигнала в квартире , то вам потребуется разветвитель телевизионного сигнала. Какие бывают телевизионные разветвители и какой подобрать в какой ситуации Если у вас в квартире или в доме несколько телевизоров, то вам наверняка понадобится разделить сигнал от сети кабельного телевидения или от антенны. Во всех случаях необходимо использовать специальные разветвители телевизионного сигнала. Давайте определимся, какие же они бывают и для чего предназначены.

Запросить склады. Перейти к новому.

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета. Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа. Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования. Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:.

Хотя если разобраться, то телевизионный сигнал очень близок по своей природе с электрическим. И тот и другой могут передаваться как по проводам так и без них. Но не будем углубляться в физику процесса.

Схема сумматора для двух антенных. Антенные разветвители и сумматоры телевизионных сигналов.

Антенные усилители. Преобразователи частоты телевизионных каналов

Рассмотрели вопрос выбора кабеля

Подключили антенну к телевизору с помощью штекера

Из чего делать антенну (и вибратор) мы выяснили

Какие бывают рефлекторы мы рассматривали

Выбрали метод крепления стрелы антенны

Сборка антенны. Крепление элементов антенны

Крепление антеннымы рассмотрели

Согласование вибратора промышленной антенны дециметрового диапазона

Все вопросы изготовления антенн и конструкции антенн смотрите

Как подключить две антенны к телевизору с помощью сумматора сигналов.

Бывают случаи, когда необходимо подключить две антенны. Современные телевизоры имеют одно входное

Антенное гнездо. Есть места, где вещание ведется в метровом и дециметровом диапазонах (и цифровое). Известны

Случаи, когда сигналы принимаются из разных направлений на две антенны. В этой ситуации потребуется сумматор

твсигналов.

Если Вам нужны программы для расчета

телефона , то их описание и

Суммирующее устройство, которое я предлагаю, позволяет просуммировать сигналы двух антенн в один кабель.

Конечно, я говорю о случае, когда два сигнала на разных частотах. Правда, одним кабелем пользуются и те, кто

имеет старый телевизор с двумя входными антенными гнездами, чтобы не тянуть до телевизора два кабеля.

В этом случае перед телевизором сигнал опять разветвляется на метровый и дециметровый. Предлагаемое

устройство может просуммировать сигналы. Что собой представляет тв сумматор?

Схему сумматора (делителя) заводского изготовления смотрите

Берем 4 куска провода МГТФ. Это медный многожильный провод во фторопластовой изоляции. Этих проводов есть

несколько типов, и особых ограничений, и требований по их применению нет, но с толстыми жилами не стоит

применять. Поэтому марок провода я не пишу. Я, например, применял МГТФ, в котором: количество жил — 19 ,

диаметр одной жилы — 0,14 мм . Длина отрезков провода — 100…110 мм. Наружный диаметр (по фторопласту) —

Берем кембрик длиной 80 мм и вставляем в него 4 отрезка провода. Кембрик выбрать такой, чтобы 4 провода

хорошо им обжимались и были плотно прижаты друг к другу. В таком кембрике довольно трудно прямолинейно и

параллельно разместить 4 провода без перекручивания, поэтому я обычно беру небольшие колечки кембрика. Эти

колечки я последовательно натягиваю на провода, сохраняя их прямолинейность и параллельность. Набор таких

колец составляет 80 мм.

Рис. 1 Тв сумматор.Телевизионный сумматор. Сумматор тв сигнала. Как подключить две антенны.

Можете вместо кембрика использовать термоусадочную трубку. Размещаете в ней 4 провода и нагреваете. Такая

трубка плотно обжимает провод. Не дожидаясь, когда трубка окончательно остынет, придайте изделию форму дуги.

Так будет удобнее производить последующую распайку с минимальной длиной монтажных проводов.

Выводы проводов зачищаете и распаиваете в соответствии с описанием ниже.

Рис. 2 Тв сумматор. Телевизионный сумматор. Сумматор тв сигнала. Как подключить две антенны.

Рассмотрим распайку тв сумматора на примере суммирования сигналов от метровой и дециметровой антенн в один

Кабель.

Спаять между собой выводы 1 и 3 . В эту точку паять центральную жилу, идущую от дециметровой

антенны.

Спаять между собой выводы 2 и 4 . В эту точку паять центральную жилу, идущую к телевизору .

Спаять между собой выводы 1а и 3а . Соединить эту точку с точкой пайки 2 — 4 куском какого-либо провода.

Спаять между собой выводы 2а и 4а . В эту точку паять центральную жилу, идущую от метровой антенны.

Экраны трех телевизионных кабелей соединить между собой пайкой.

Если экран (или фольгу) нельзя паять, то плотно обмотайте его медным проводом и зафиксируйте пайкой. Затем

паяйте эти провода. Места пайки хорошо герметизировать. Конечно, обе антенны должны быть согласованы со

Своими телевизионными кабелями! Схему сумматора (делителя) заводского изготовления смотрите

Суммировать вы можете любые два телевизионных сигнала, передаваемых на разных частотах. Если Вам нужны программы для расчета антенн аналогового и цифрового телевидения, мобильного

телефона , то их описание и

Как сделать любую антенну?! Все материалы по антеннам » » »

Частоты каналов и длину волны λ смотрите » » »

Простую антенну «зигзаг» смотрите » » »

Устройства для качественного приема телевизионного сигнала.
В.Васильев

Антенные разветвители и сумматоры телевизионных сигналов

Кроме антенны и коаксиального соединительного кабеля на пути телевизионного сигнала к телевизору часто находятся устройства, предназначенные для разветвления одного сигнала на несколько дополнительных, либо наоборот — для суммирования нескольких телевизионных сигналов в один общий. Это, как правило, малогабаритные пассивные приборы, не требующие для своей работы дополнительного питания, выполненные в виде небольшой металлической или пластмассовой коробочки, снабженной несколькими штекерными разъемами. На одних сделана надпись «Вход», на других «Выход». На рис. 1 и рис. 2 показаны образцы основных типов этих устройств, сокращенно обозначаемых комбинацией из трех букв с последующим номером разработки: СТС — сумматор телевизионных сигналов, ТАР — телевизионный антенный разветвитель.

На рис. 1, а показан разветвитель на три выхода, к которым подключаются кабели, идущие ко входам трех различных телевизоров. Конечно, разделение мощности одного сигнала между тремя телевизорами приводит к уменьшению мощности каждого из них в 4…5 раз, т.е. на 6…7 дБ с учетом дополнительных потерь. На рис. 1, б представлен сумматор на два входа. Здесь выходы антенн МВ и ДМВ суммируются в один канал, что также приводит к уменьшению каждого сигнала по мощности примерно вдвое, т.е. на 3 дБ.

На рис. 2 представлены сумматоры на три входа. В первом варианте (рис. 2, а) суммируются сигналы от двух антенн МВ и одной антенны ДМВ, во втором (рис. 2, б) — двух антенн ДМВ и одной МВ.

Пассивные сумматоры и разветвители вносят дополнительные потери энергии сигнала, поэтому желательно наряду с ними применять дополнительные антенные усилители.

Разветвители ТАР-2 (на два выхода) и ТАР-3 (на три выхода) идут по цене $0,7 и $0,8 соответственно. В продаже можно встретить ТАР-2Ф (на два выхода) за $0,5. Его низкая стоимость обусловлена тем, что он не имеет фланцев для крепления по месту установки, которые есть у названных выше разветвителей.

Сумматоры несколько дороже. Так, СТС-1, суммирующий сигналы МВ и ДМВ (см. рис. 2, б), стоит $0,8. Сумматор СТС-2 стоит уже $1 и дает возможность суммировать сигналы 1-5 и 6-12 каналов МВ, а также 20 первых каналов ДМВ (см. рис. 2, а). И, наконец, сумматор СТС-3 за $1,2 имеет один вход МВ для всех 12 каналов и два раздельных входа для каналов 21-40 и 41-60 ДМВ. По цене около $1 за штуку идут сумматоры зарубежного производства ТАС, имеющие два входа — МВ и ДМВ.

Представляет практический интерес простейший коммутатор входа телевизора для работы либо от антенны, либо от видеомагнитофона, либо от игровой приставки. Это небольшая пластмассовая коробка с вмонтированными в нее тремя стандартными гнездами и соединительным коаксиальным кабелем длиной 50 см со штекером на конце. Стоит такое «чудо техники» всего $1, а его название «Winstar 203С».

Антенные усилители

Антенные усилители могут быть автономными или совмещенными с антенной. Причем, одни усилители работают только в одном поддиапазоне волн, другие — во всех поддиапазонах. В большинстве случаев телезритель приобретает несколько антенных усилителей МВ и ДМВ, подключаемых ко входу телевизора через сумматор телевизионных сигналов.

В настоящее время используется более совершенная схема включения антенных усилителей — в виде моноблочной конструкции вместе с суммирующим каскадом. По этой схеме выполнено большинство современных антенных усилителей, в том числе выпускаемых и за рубежом. Здесь суммирование сигналов с антенн МВ и ДМВ осуществляется в резонансных цепях на входе широкополосного усилителя с коэффициентом усиления до 30…40 дБ в полосе частот от 40 до 800 МГц. Такие усилители размещаются на самой антенне и питаются постоянным током напряжением 12 Вот специального выпрямителя непосредственно через коаксиальный кабель снижения. Удобство такого способа питания антенного усилителя очевидно.

Недорого (за $4) можно приобрести двухканальный антенный усилитель типа УТДИ что расшифровывается как «Усилитель Телевизионный Двухканальный Индивидуального пользования, работающий в I, II и III поддиапазонах МВ». Причем, первый канал усиления перекрывает каналы 1-5, второй 6-12. Усиление каждого канала находится в пределах 6…10 дБ. Питание усилителя — от сети 220 В, потребляемая мощность 4 Вт.

Малогабаритные усилители «Тон 1-12», «Волна 21-60» и «Кубань» стоят от $4 до $5 за штуку. Первый усилитель перекрывает все каналы метрового, второй — все каналы дециметрового, а третий — все каналы метрового и дециметрового диапазонов волн. Как показывает практика, очень удобен в эксплуатации двухканальный антенный усилитель УАТИ-1-У-2 «Кубань». Один канал перекрывает все 12 каналов МВ в полосе частот 48,5…230 МГц, обеспечивая усиление около 20 дБ. Второй канал перекрывает полосу частот ДМВ от 470…790 МГц с коэффициентом усиления 18 дБ. Питается усилитель от сети 220 В, потребляемая мощность 2,5 Вт. На рис. 3 приведена его принципиальная схема.

В последнее время антенные усилители стали вытесняться более удобными в эксплуатации активными антеннами, где антенный усилитель интегрирован в конструкцию антенны — простой или сложной, одноканальной или многоканальной. Причем, такие антенны могут быть как комнатными, так и наружными.

Заслуживает внимания комнатная логопериодическая антенна диапазона ДМВ 470.790 МГц (каналы 21-40) типа АНТ-5.1 по цене $12. Ее собственное усиление около 4 дБ и плюс дополнительное усиление 12. …16 дБ от встроенного антенного усилителя, питаемого от сети 220 В. Защищенность антенны 20 дБ. Ее конструкция позволяет принимать сигналы как с горизонтальной, так и с вертикальной поляризацией. Несомненным достоинством данной антенны является ее элегантный внешний вид, который может украсить интерьер жилой комнаты. Делает этот аппарат Калужский завод телеграфных аппаратов.

Значительными возможностями обладает сложная антенна «Locas» производства Польши по цене $10, имеющая два полувибратора длиной по 110 см каждый и логопериодическую антенну, состоящую из 20 элементов длиной 80 см, размещенные вместе с антенным усилителем на одной матче. Такая антенна способна обеспечить уверенный прием сигналов телевидения на расстоянии до 60….70 км.

Здесь можно назвать малогабаритную комнатную вседиапазонную антенну со встроенным усилителем «Delta» производства Польши по цене $10. Конструкция достаточно простая: четыре полувибратора МВ длиной по 35 см каждый, развернутых на некоторый угол в горизонтальной и вертикальной плоскостях, и четыре полувибратора ДМВ, имеющих длину по 16 см. Общий усилитель перекрывает полосу всех каналов МВ и ДМВ с усилением до 20 дБ.

Но наибольшей популярностью пользуется антенна сложной конструкции фирмы PHILIPS под названием «Turbo», которая производится по лицензии в Польше. Стоимость ее зависит от комплектации усилителем и места продажи и может колебаться от $10 до $15. На МВ используется обычный вибратор, состоящий из развернутых в обеих плоскостях четырех полувибраторов, а на ДМВ — фазированная антенная решетка из четырех диполей и сетчатого рефлектора. Собственное усиление антенны на МВ составляет около 4 дБ, на ДМВ — 10 дБ. Главное достоинство данной антенной системы — наличие в ней 20 сменных антенных усилителей по цене $2 с различными характеристиками. Так, для работы на небольшом расстоянии от телевизионного передатчика или ретранслятора используется один из нескольких однокаскадных усилителей, при большой дальности — специальные двухкаскадные усилители. Например, если дальность приема составляет 60 км, то рекомендуется применять усилитель SWA-44, перекрывающий все первые 60 телевизионных каналов и имеющий коэффициент усиления по всей полосе частот от 24 до 28 дБ.

Для приема на расстоянии около 100 км предлагается использовать антенные усилители SWA-5 или SWA-6, обеспечивающие усиление сигнала на МВ до 28…30 дБ, а на ДМВ — 32…36 дБ, причем коэффициент собственного шума составляет не более 2 дБ. По существу, здесь речь идет об идеальном, практически нешумящем усилителе. Из его принципиальной схемы (рис. 4) видно, что суммирование сигналов МВ и ДМВ осуществляется с помощью специального входного трансформатора Т1, а усиление общего сигнала -двумя транзисторами BFG-67, аналогичными отечественным транзисторам КТ371А. Особенностью этого и всех других подобных усилителей является то, что питание постоянным током напряжением 12 В производится по кабелю снижения через развязывающий фильтр, установленный в дополнительном выпрямителе, принципиальная схема которого приведена на рис. 5.

Как видно из схемы, выпрямитель содержит понижающий трансформатор Т1, выпрямительный мост VD1, стабилизатор напряжения на интегральной микросхеме 78L12, индикатор включения на светодиоде HL1, фильтрующие конденсаторы С1, С2 и развязывающий фильтр L1 С3 С4. Выпрямительный мост аналогичен отечественному выпрямительному мосту КЦ407А, а стабилизатор напряжения 12 В — КР142ЕН8Б.

В случае необходимости дальность приема может быть увеличена в зоне прямой радиовидимости до 120 км, если использовать усилители SWA-8. Усилители SWA-9 и SWA-49 позволяют увеличить дальность приема в зоне прямой радиовидимости до 210 км. При этом высокое качество работы усилителя и антенны обеспечивается применением коаксиального кабеля снижения с малыми потерями. Поэтому для данной антенны и ей подобных рекомендуется применять для снижения кабели РК-75-4-11, -12, -15 и -16.

В заключение необходимо указать на комнатную всеволновую антенну с регулируемым усилением под названием «Sirene-J». Питается она от сети 220 В, имеет одну пару телескопических полувибраторов и два рамочных полувибратора: первые используются в диапазоне МВ, вторые вместе с сеточным рефлектором — на ДМВ.

Регулятор усиления позволяет менять коэффициент усиления в пределах от нуля до 26 дБ на МВ и до 30 дБ на ДМВ. Имеется надпись по-английски: «главные детали из Японии», хотя сама антенна сделана в Китае. На рынках эта антенна идет по $14.

Преобразователи частоты телевизионных каналов

Подавляющее большинство современных телевизоров предназначено для работы в диапазонах МВ и ДМВ, но в то же время в эксплуатации еще немало телевизоров старых выпусков, которые могут работать только в диапазоне МВ. Для того чтобы старый телевизор мог принимать сигналы телецентров, работающих на ДМВ, необходимо иметь антенну ДМВ, комнатную или наружную, и специальный прибор, называемый преобразователем частоты телевизионных каналов. Он преобразует частоту любого из множества каналов ДМВ в частоту первого или второго канала МВ. Для работы на ДМВ желательно между антенной и преобразователем частоты включить антенный усилитель ДМВ, а сам телевизор настроить на первый или второй канал МВ. Изменяя частоту настройки преобразователя частоты, можно преобразовать любой канал ДМВ в один из названных каналов МВ, на котором теперь будут приниматься сигналы ДМВ. Для того чтобы при этом сохранилась возможность принимать сигналы в диапазоне МВ, необходимо антенну МВ и ее антенный усилитель подключить к сумматору телевизионных сигналов через дополнительный переключатель диапазонов принимаемых волн.

В настоящее время несколько отечественных заводов производят преобразователи частоты телевизионных каналов, где сам преобразователь, коммутатор и сумматор объ единены в одном блоке, удобном для эксплуатации, с питанием от сети 220 В. Чаще других попадаются приставки под названием «Калуга» и «Орбита» по цене от $8 до $10, имеющие техническое обозначение ПСКД-5.1. Приставка-преобразователь питается от сети 220 В, потребляет мощность 5 Вт и перекрывает полосу частот от 470 до 640 МГц. Отличается высоким качеством и удобством в работе. Приставка не дает дополнительного усиления, но зато позволяет принимать сигналы телевизионных станций, работающих в диапазоне ДМВ на телевизоры, имеющие только диапазон МВ. Конструкция приставки используют современную элементную базу и микрополосковые резонансные элементы.

При работе с аналоговыми сигналами часто требуется просуммировать сигналы с нескольких источников. Это требуется в режиссерский пультах, при работе нескольких передатчиков на одну антенну, при формировании полного сигнала из квадратурных составляющих. Сумматор — это устройство, формирующее на выходе напряжение или ток, пропорциональный сумме входных напряжений или токов.

Проще всего осуществить суммирование токов, согласно первому закону Кирхофа. Для этого в качестве источника входных сигналов следует применять генераторы тока. Тогда достаточно соединить выходы этих параллельно и мы осуществим суммирование аналоговых сигналов. Однако такое решение встречается достаточно редко. Чаще нам доступны либо источники напряжения, либо генераторы, обладающие фиксированным выходным сопротивлением, например, 50 или 75 Ом. В этом случае преобразование напряжение-ток можно выполнить при помощи обыкновенных резисторов. Схема сумматора аналоговых сигналов, собранная на резисторах приведена на рисунке 1

Рисунок 1. Схема аналогового сумматора, собранная на резисторах

В данной схеме резисторы R1 и R2 служат для преобразования источника напряжения в источник тока, поэтому чем больше сопротивления этих резисторов, тем лучше они будут справляться со своей задачей. Суммарный ток, вытекающий из точки соединения резисторов на общий провод, преобразуется в напряжение на резисторе R3. Следует отметить, что сопротивление резистора R3 будет оказывать влияние на точность преобразования напряжение-ток на резисторах R1 и R2. Чем меньше будет сопротивление резистора R3, тем меньше будет это влияние. Однако малое значение сопротивления R3 приводит к малым значениям суммарного напряжения на выходе схемы аналогового сумматора.

В схеме суммирования токов точность суммирования можно значительно увеличить, применив трансформатор. При трансформировании напряжения одновременно производится преобразование сопротивления. Повышающий трансформатор обладает малым входным сопротивлением и большим выходным сопротивлением. В результате можно значительно увеличить точность суммирования аналоговых сигналов.

Обычный трансформатор редко используется в схеме сумматоров аналоговых сигналов. Это связано с тем, что на низких частотах лучшими характеристиками обладает схема сумматора, реализованная на операционном усилителе, а на высоких частотах трудно изготовить качественный широкополосный трансформатор. Тем не менее схемы на высокочастотных трансформаторах широко используются для реализации телевизионных сумматоров. В них трансформаторы на длинных линиях обеспечивают достаточно высокую развязку между входами. Это позволяет обойтись без дополнительных аттенюаторов или усилилителей. Пример принципиальной схемы сумматора ТВ сигналов приведен на рисунке 2

Рисунок 2. Принципиальная схема двухканального телевизионного сумматора

В схеме ТВ сумматора, приведенной на рисунке 2, резистор R1 обеспечивает входное сопротивление 75 Ом (между входами получается дифференциальное сопротивление 150 Ом). Обмотки трансформатора, входящего в схему телевизионного сумматора, должны быть максимально идентичными. Конструктивное исполнение трансформатора приведено на рисунке 3.

Рисунок 3. Конструктивное исполнение трансформатора в сумматоре телевизионных сигналов

Для обеспечения волнового сопротивления 70 … 80 Ом диаметр провода выбирают 0,25 … 0,35 мм длину трубок выбирают равной 20 мм.

Сумматоры телевизионных сигналов строят и на фильтрах. Классическим примером является суммирование сигналов с антенн МВ и ДМВ диапазонов. Подобным же образом выполняются схемы сумматоров радиосигнала передатчиков различных диапазонов частот в схемах сотовых телефонов. Пример принципиальной схемы сумматора ТВ сигналов приведен на рисунке 4.

Рисунок 4. Схема сумматора ТВ сигналов с выхода антенн МВ и ДМВ диапазонов

В современных схемах все чаще в качестве трансформатора сопротивлений применяется фильтр низких частот (или полосовой фильтр) с низким входным и стандартным выходным сопротивлениями. В качестве генератора тока удобно использовать коллекторную цепь биполярного транзистора или стоковую цепь полевого транзистора. Этот вариант выходного каскада часто предлагается широкополосными интегральными микросхемами. В результате сумматор аналоговых сигналов образуется параллельным включением микросхем с токовым выходом, нагруженных на фильтр с низким входным сопротивлением. Подобная схема приведена на рисунке 5.

Рисунок 5. Схема широкополосного аналогового сумматора токов

Более известна схема сумматора аналоговых сигналов, построенная на операционном усилителе. Усилитель, конечно, может быть любой. Но именно операционный усилитель позволяет получить наилучшие качественные характеристики сумматора сигналов, которого может начинаться от нулевой частоты (постоянного тока). В данных схемах используется свойство параллельной обратной связи уменьшать входное сопротивление усилителя. За счет большого коэффициента усиления операционного усилителя входное сопротивление практически равно нулю. Поэтому развязка между каналами получается практически идеальной. Схема сумматора сигналов на операционном усилителе приведена на рисунке 6.

Рисунок 6. Схема сумматора сигналов на операционном усилителе

В схеме сумматора, выполненного на операционном усилителе, также как и в схеме резистивного сумматора, приведенной на рисунке 1, весовые коэффициенты суммирования зависят от соотношения резисторов R1 и R2. При проектировании сумматора с одинаковыми весовыми коэффициентами по входам 1 и 2, номиналы сопротивления резисторов R1 и R2 выбирают одинаковыми. Отношения сопротивлений резисторов R1 и R3 определяют абсолютное значение коэффициента передачи сумматора по входу 1. При этом коэффициент передачи может быть как больше единицы (схема обладает усилением), так и меньше единицы (схема ослабляет сигнал). При суммировании сигналов с очень низкой частотой, близкой к постоянному току, в схему может быть добавлено сопротивление между инвертирующим входом ОУ и общим проводом схемы. Оно предназначено для компенсирования влияния входного тока операционного усилителя на выходное напряжение. Сопротивление этого резистора рассчитывается как параллельное соединение резисторов R1, R2 и R3.

Литература:

Вместе со статьей «Сумматоры сигналов» читают:

Телевизионные разветвители, сумматоры и делители от компании SPIN

Посетив наш итернет-магазин, можно приобрести телевизионные разветвители, делители и сумматоры оптом или в розницу, причем по очень привлекательным ценам. Эти устройства применяются для того, чтобы в любых условиях можно было обеспечить высококачественный прием сигналов при различных его уровнях, диапазонах и направлениях. Они используются весьма широко как в загородных домах, коттеджах и на дачах, так и городских квартирах.

Телевизионные разветвители и сумматоры купить имеет смысл тогда, когда при наличии одного антенного входа необходимо осуществить подключение нескольких приемников, причем осуществить это таким образом, чтобы не приходилось переключать кабель. Их применение позволяет решить эту задачу довольно легко и просто. На предлагаемые нами разветвители и сумматоры цена совсем невысока, они отличаются небольшими габаритными размерами, простотой установки. Конструкция корпусов этих устройств такова, что их можно без труда крепить к любой плоской поверхности (например, к стене) при помощи обычных саморезов.

Сумматоры, делители и разветвители купить у нас можно, предварительно получив консультацию относительно их особенностей и возможностей у наших опытных и квалифицированных менеджеров. Выбор того или иного устройства из широкого ассортимента моделей, представленных в нашем интернет-магазине, должен обуславливаться, прежде всего, теми задачами, которые им предстоит выполнять в каждом конкретном случае.

Выгодные условия для покупателей телевизионных разветвителей, сумматоров и делителей

Телевизионные разветвители, сумматоры и делители мы предлагаем на весьма выгодных условиях, причем как в розницу, так и оптовыми партиями.

Для тех клиентов, которые приобретают сумматоры, делители и разветвители оптом, у нас разработана система скидок, воспользовавшись которой, можно совершить действительно очень выгодную покупку. Для получения более подробной информации о ней можно посетить соответствующий раздел сайта или же связаться с нашими менеджерами по телефону.

На телевизионные сумматоры, делители и разветвители цена у нас совсем невысока и в тех случаях, когда осуществляется их доставка. Она происходит по Санкт-Петербургу, Москве и в другие регионы Российской Федерации, а о ее условиях можно узнать, посетив соответствующий раздел нашего сайта или позвонив менеджерам по телефону.

Оплата этих товаров может производиться различным способами: наличными, электронными деньгами, а также банковским переводом.

Антенные сумматоры видеосигнала: доставка, оплата и гарантия качества

Для оптовых покупателей мы предлагаем выгодные условия сотрудничества и хорошие цены на автомобильные и теливизионные сумматоры видеосигнала. Узнать условия сотрудничества и ваши преимущества вы можете на странице.

ТВ разветвитель видеосигнала и аудиосигнала (антенный ответвитель для телевизора) доставляются по Санкт-Петербургу, Москве и другим городам России. С подробными условиями доставки Вы можете ознакомиться здесь.

Купить и оплатить разветвители и ответвители оптом и в розницу в интернет-магазине SPIN-spb.ru можно несколькими способами: наличными при получении, банковским переводом по счёту или электронными валютами (подробнее).

Нам важна Ваша защищенность, поэтому в нашем интернет-магазине Вы можете вернуть или заменить купленные сумматоры в соответствии с Законом РФ «О защите прав потребителей» и действующим законодательством РФ.

самодельных способов усилить сигнал телевизионной антенны

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.

Времена тяжелые, что заставляет многих из нас серьезно задуматься о расходах. Даже кабельное и спутниковое телевидение можно считать роскошью. К счастью, мы заново открываем для себя бесплатное телевидение с помощью эфирной телевизионной антенны (OTA).

Безусловно, телевизионные антенны — это техническая тема, и нам нужно сделать домашнее задание. Но награда — бесплатное телевидение на всю жизнь; кто может сказать нет на это?

Поверьте мне, настройка телевизионной антенны может быть методом проб и ошибок, и с первого раза у вас может не получиться.

Возможно, вы не получаете все каналы, которые вы должны получать — , если даже очевидно, как их настроить.

У вас может возникнуть соблазн пойти и купить какое-нибудь оборудование, например усилитель, в одном из крупных магазинов рядом с вами или заказать его через Интернет.

Но давайте попробуем несколько бесплатных способов усилить сигнал телевизионной антенны в домашних условиях, чтобы получить кристально чистый прием, прежде чем тратить наличные деньги.

Содержание

1. Расположение вещательных башни в вашей области
2. Нацелиться на антенну к трансмиссионным башням
   • ТВ типа антенны
   • Сочетание сигналов
3. Elevate Your Antenna Higher
4. ПЛОНА ANTENNA ANTENNA. Избегайте источников помех вблизи вашей антенны
   • Электромагнитные устройства в вашем доме
   • Отражающие поверхности в непосредственной близости от вашей антенны
   • Сигналы сотового телефона
   • Радиосигналы
5. Заключительные мысли

Определение местоположения радиовещательных вышек в вашем районе

К настоящему моменту вы уже должны иметь представление о том, расположены ли поблизости башни телевизионных станций.

Существуют специальные веб-сайты, предоставляющие эти ресурсы, в том числе генерирующие отчеты, в которых обобщается мощность вашего местного телевизионного сигнала, а также расстояния и направления передающих вышек, расположенных вокруг вас.

Эта информация помогает определить тип антенны, которую необходимо выбрать, и направление, в котором ее следует направить.

Хотя существует несколько таких веб-сайтов, в наши дни самым актуальным сайтом, без сомнения, является RabbitEars.info.

Вы должны это проверить: у меня есть статья, объясняющая все тонкости и способы ее использования для получения наилучшего телеприема.

Направьте антенну в сторону передающих вышек

Наружная телевизионная антенна должна быть установлена ​​сбоку от вашего дома, передним концом к вышке и направлена ​​к ней.

Помните, что телевизионные антенны находятся в зоне прямой видимости (как внутренние, так и наружные), поэтому в идеале вам нужен свободный путь к вышке без препятствий, таких как холмы и деревья между ними.

Конечно, более очевидно, в каком направлении направить антенну, когда у вас есть несколько вышек, стоящих вместе в одном месте.

Типы ТВ-антенн

Если станции действительно расположены близко друг к другу, вам может понадобиться однонаправленная антенна типа Yagi (называемая так, поскольку она имеет одну длинную металлическую ось с высоким коэффициентом усиления в определенном направлении).

Но часто вы обнаружите, что башни будут разнесены на довольно большое расстояние друг от друга, поэтому во многих случаях будет достаточно целиться в общем направлении башен (независимо от того, разнесены ли они на много градусов по компасу).

Иногда вы можете обнаружить, что станции расположены в разных направлениях вокруг вас, и в этом случае вам может подойти многонаправленная антенна или всенаправленная антенна .

Однако следует понимать, что производители изготавливают антенны с разной шириной луча приема, поэтому трудно сделать обобщение о точных пороговых значениях разделительных расстояний, требующих определенного типа антенны.

Кроме того, на прием могут влиять различные факторы приема и помех вблизи антенны.

Например, существуют сценарии, когда однонаправленная антенна в определенном месте, обращенная к вышкам, находящимся на расстоянии более 50 градусов по компасу, все еще может принимать все каналы.

Объединение сигналов

Но допустим, в вашем местоположении вышки стоят друг напротив друга. Вы можете рассмотреть возможность установки двух или более антенн, а затем их штабелирования или группирования.

Это означает, что после установки вы используете объединитель сигналов или дуплексер (например, антенный объединитель VHF/UHF от Antennas Direct — на самом деле это устройство дуплексера) для объединения телевизионных сигналов в унифицированный канал:

Добавление дополнительной антенны также применимо, если вы хотите получить канал в диапазоне частот, отличном от того, который поддерживается вашей текущей антенной.

Например, когда вы хотите принимать каналы в диапазоне УКВ, а ваша существующая антенна работает только в диапазоне УВЧ.

Всегда следите за тем, чтобы сложенные антенны были разделены расстоянием от 2 до 4 футов, чтобы уменьшить интерференцию между ними, а их коаксиальные кабели имели одинаковую длину, чтобы устранить проблемы с фазой.

Также рекомендуется сначала подключить каждую антенну к телевизору отдельно, чтобы убедиться, что они правильно установлены, прежде чем объединять их сигналы.

Поднимите антенну выше

Знаете, как говорят: чем выше, тем лучше.

Как правило, чем выше вы поднимаетесь, тем лучше ваш прием и тем больше каналов вы должны получить.

Это связано с тем, что, подняв антенну прямой видимости как можно выше над препятствиями, вы устраните препятствия, которые могут создавать помехи.

Крыша, являющаяся самой высокой точкой вашего дома, обычно является идеальным местом для установки наружной телевизионной антенны.

Антенна должна быть установлена ​​на идеально вертикальной мачте, что позволит вам нацелить ее прямо на передающие опоры; если мачта не вертикальна, вы можете получить плохой прием.

Одним из способов, которым препятствия могут повлиять на прием, является то, что радиочастотные сигналы могут разделяться на части при отражении от таких поверхностей, как здания, листья деревьев и горы.

Это может привести к тому, что они будут приходить не в фазе друг с другом, искажая качество приема.

То же самое относится и к комнатным антеннам. Если вы используете телевизор в подвале, вы получите лучшие результаты, если антенну установите на верхнем этаже или даже на чердаке, а не рядом с телевизором.

Разместите антенну у окна или рядом с ним

В некоторых случаях невозможно установить антенну на крыше дома или здания, и вам может понадобиться комнатная телевизионная антенна.

Наличие антенны в доме не меняет того факта, что вы получите наилучший сигнал в районах вашего дома с наименьшим количеством помех.

Имейте в виду, что стены и потолки сами по себе являются препятствиями. Размещение антенны близко или в окне, как правило, дает наилучшие результаты, так как это обеспечивает наилучшую прямую видимость телевизионных станций.

Остерегайтесь источников помех рядом с вашей антенной

Они бывают разных форм, и чтобы улучшить принимаемый сигнал телевизионной антенны с помощью самодельных методов, мы должны изучить их.

Электромагнитные приборы в вашем доме

Эти нежелательные аспекты электрических приборов, таких как микроволновые печи и фены, могут исказить ваш телевизионный сигнал.

Такие помехи обычно возникают в старых домах со старой системой электропроводки, электромагнитное экранирование которой по сегодняшним стандартам считается плохим.

Так что, как только ваша дочь или жена включает фен — пуф! — вы просто пропустите последние полминуты игры.

Если вы обнаружите, что в определенные моменты телевизионное изображение пропадает, вам необходимо проверить всю систему от антенны до коаксиального кабеля, идущего к телевизору.

Убедитесь, что они не проходят параллельно или перпендикулярно каким-либо электрическим кабелям и не пересекаются с этими линиями.

Проверьте эффективность своих приборов, включив их по отдельности, наблюдая за реакцией сигнала на изоляцию источника.

Убедившись, что вы изолировали виновника или виновников помех, вы можете установить стабилизатор напряжения, например, стабилизатор напряжения Furman M8X2 Merit Series на 8 розеток и устройство защиты от перенапряжений.

Это устройство защитит ваше телевизионное оборудование от повреждений при скачках напряжения, а также отфильтрует электромагнитные помехи.

Вы можете поставить его рядом с телевизором и подключить к нему все свои устройства.

Отражающие поверхности вблизи вашей антенны

Это может ослабить или исказить радиочастотные сигналы поблизости. Наиболее распространены металлические крыши, которые могут создавать помехи для телевизионных сигналов или даже блокировать прием.

Например, решетки и сетки от насекомых на вашем окне могут блокировать прием комнатными антеннами, если эти препятствия сделаны из металла.

Постарайтесь установить расстояние не менее шести футов между вашей антенной и этими металлическими предметами.

Сигналы сотовых телефонов

Сигналы 4G Long Term Evolution (LTE), используемые сотовыми телефонами, могут время от времени создавать помехи для каналов УВЧ и телевизионных станций.

Установка фильтра LTE, такого как это устройство, компанией Channel Master может предотвратить такие помехи.

Чтобы установить его, вы ввинчиваете его между концом коаксиального антенного кабеля и устройством, к которому вы его подключаете (например, телевизором или телевизионной приставкой).

Радиосигналы

Если вы живете рядом с FM-радиостанцией, есть вероятность, что эта станция будет создавать помехи для некоторых из ваших более слабых УКВ-телестанций.

Многие предусилители имеют встроенные ловушки FM для блокировки этих сигналов.

Однако прежде чем блокировать его, вы должны убедиться, что ни один из ваших телеканалов не вещает на этом канале.

Заключительные мысли

Теперь, когда вы знаете, как усилить сигнал антенны в домашних условиях, вы должны понимать, что эти методы могут оказаться неэффективными, если ваше оборудование неисправно.

Сначала убедитесь, что антенна, шнуры, винты и разъемы исправны. Вы будете на пути к свободе от дорогого кабельного телевидения.

10 способов улучшить прием антенны OTA

Если ваша эфирная (OTA) антенна настроена, но вы чувствуете, что она не дает вам всех необходимых каналов, у вас есть множество вариантов. Прошли те старые времена, когда стук по бокам телевизора или обертывание алюминиевой фольги вокруг кроличьих ушей были главными советами при устранении неполадок со слабым сигналом вещания.

В наши дни, в эпоху цифрового вещания, большинство телевизоров не позволяют даже пытаться смотреть каналы, мощность сигнала которых не достигла определенного порога. Однако, учитывая сложность большинства антенн, представленных сегодня на рынке, даже небольшие изменения могут дать вам большие результаты.

Вот 10 советов, как улучшить качество приема с помощью OTA-антенны.

Отрегулируйте положение

Если вы используете комнатную антенну, установленную рядом с телевизором, например те популярные плоские антенны, лучшим советом для улучшения качества приема будет изменить ее положение. Это кажется очевидным, но с небольшим исследованием это может значительно улучшить ваш опыт. Используйте бесплатный инструмент, например, предлагаемый AntennaWeb или TV Fool, чтобы выяснить, откуда именно поступают сигналы вещания в вашем районе, и соответствующим образом переместите антенну.

Например, если вы видите, что башни большинства крупных вещательных компаний в вашем районе расположены к востоку от вашего дома, постарайтесь расположить антенну как можно ближе к восточному окну. После перемещения антенны повторно просканируйте каналы на телевизоре и посмотрите, изменилось ли это. Вы можете сделать это несколько раз в разных местах.

Level It

Этот совет предназначен только для людей, использующих направленные антенны, которые обычно устанавливаются только на чердаках или на крыше. Этот тип антенны имеет длинный стержень, который торчит в том направлении, где вы хотите сосредоточить его мощность, в отличие от всенаправленных антенн, которые принимают сигналы из более широкого диапазона, но с меньшей точностью. Ключевым моментом является наведение этих антенн в оптимальное место, но также важно удерживать их на одном уровне.

Вы можете потерять драгоценный уровень сигнала, если ваша направленная антенна вообще наклонится к земле. Выйдите из своего уровня и убедитесь, что наклон антенны остается между пузырьками.

Переключитесь на наружную антенну или антенну на чердаке

Этот совет не так прост, как другие в списке, но он, вероятно, даст самые радикальные результаты для тех, кто разочарован приемом своей комнатной антенны. Наружные и чердачные антенны особенно хороши для людей, которые живут в пригородных или более сельских районах, которые находятся дальше от радиовещательных вышек в этом районе. Мы собрали здесь несколько отличных вариантов, и GE предлагает особенно высоко оцененный вариант менее чем за 40 долларов, который лучше всего подходит для чердаков.

Если вы выберете устройство для улицы, просто убедитесь, что оно направлено в правильном направлении, и проверяйте его не реже одного раза в год, потому что элементы могут испортить вашу некогда тщательную настройку.

Купите кабель получше

Если вы используете коаксиальный кабель, который идет в комплекте с антенной, особенно если это комнатный кабель, скорее всего, это будет стоить вам некоторого снижения качества приема. Коаксиальные кабели низкого качества могут ослабить сигналы, которые ваша антенна изо всех сил старается передать, к тому времени, когда они попадут на ваш телевизор. Простой способ определить, является ли используемый вами кабель менее оптимальным, — это провисание, когда вы его держите.

Кабели, которые остаются жесткими, когда вы их держите, лучше. Если вы хотите купить новый коаксиальный кабель, ищите тот, который помечен как RG6. Вы можете найти их в Интернете практически любой длины, которая вам может понадобиться, и они должны хотя бы немного повысить производительность вашей антенны.

Держите кабель подальше от шнуров питания

Сигналы, идущие от радиовещательных вышек к вашей OTA-антенне, уже подвержены бесчисленным помехам в эфире, поэтому не препятствуйте им больше, прежде чем они попадут на ваш телевизор. Известно, что приборы с электродвигателями, в том числе потолочные вентиляторы, и мощные объекты, такие как холодильники и фены, вызывают помехи сигнала. Держите антенну как можно дальше от этих устройств, а также старайтесь, чтобы коаксиальный кабель не проходил близко к силовым кабелям.

Всегда хочется связать все провода вместе, но в этом случае это может повредить работе вашей антенны.

Добавление предусилителя

Предварительные усилители сигнала — незаменимое устройство для профессиональных монтажников, которые хотят получить максимальную отдачу от OTA-антенны. Они особенно полезны для тех, у кого есть кабель длиной не менее 50 футов между антенной и телевизором, поскольку они помогают компенсировать потерю мощности сигнала, вызванную расстоянием. В Интернете доступны недорогие варианты, но, безусловно, самые популярные среди покупателей находятся в диапазоне от 75 до 100 долларов, включая Titan 2 от Channel Master.

Еще одним преимуществом использования предусилителя является то, что большинство из них имеют встроенную ловушку FM, которая ограничивает помехи, создаваемые мощными радиовышками в вашем районе. Некоторые антенны имеют встроенный предусилитель, но если вашей не нужно подключать к розетке для работы, у нее, вероятно, его нет.

Обновите кабельные разветвители

Вас не должно удивлять, что использование кабельного разветвителя для разделения сигнала вашей антенны между несколькими телевизорами будет мешать общему приему. Однако усилитель-распределитель может решить эту проблему. Они выглядят как более причудливые версии классических кабельных разветвителей и используют мощность, чтобы компенсировать любую потерю мощности при разделении вашего сигнала.

Вы можете получить их с разделением на один-восемь телевизоров примерно за 40-60 долларов, включая варианты с высоким рейтингом от Channel Master и Antennas Direct.

Добавить фильтр LTE

Растущий спрос на услуги сверхбыстрой сотовой связи по всей стране привел к появлению более мощных вышек LTE, что может привести к ослаблению приема вашей антенны OTA. Для борьбы с этим можно купить фильтры LTE и без особых усилий привинтить их к концу коаксиального кабеля. Пока отзывы об этих устройствах довольно мягкие, но они довольно дешевы. Philips предлагает его менее чем за 10 долларов, который, по словам некоторых покупателей, убирает пиксельные изображения.

Установка поворотного устройства антенны

Опять же, если у вас есть направленная наружная или чердачная антенна, это может быть отличным вариантом. Антенные поворотные устройства устанавливаются в основании вашей OTA-антенны и позволяют изменять направление их наведения одним нажатием кнопки. Это отличный вариант для людей, которые живут в месте, где существует значительная разница в направлении между двумя или более вещательными вышками.

Таким образом, вы можете поворачивать антенну по желанию, чтобы сфокусироваться на определенных вещателях, если на определенном канале идет большая игра или что-то, что вы хотите посмотреть этой ночью. Это избавит вас от походов на чердак или крышу, пока вы работаете над точной настройкой приема. Систему с самым высоким рейтингом от RCA можно купить примерно за 120 долларов. Остерегайтесь более дешевых вариантов, которые сочетают в себе поворотные устройства и усилители с самой антенной, поскольку они склонны к выходу из строя даже при кратковременном воздействии элементов.

Добавить еще одну антенну

Практика стекирования антенн означает использование нескольких антенн для совместной работы и одновременной подачи их сигналов на телевизор. Это определенно может сработать, особенно в тех местах, где ваши сигналы вещания поступают из совершенно разных мест, но есть определенные рекомендации, которым нужно следовать.
