Как изготовить сварочный аппарат в домашних условиях. Какие виды самодельных сварочных аппаратов существуют. Из чего можно сделать сварочный трансформатор. Как собрать инверторный сварочный аппарат своими руками. Как сделать мини-сварку из подручных материалов.
Виды самодельных сварочных аппаратов
Существует несколько типов сварочных аппаратов, которые можно изготовить своими руками:
- Трансформаторные — наиболее простые в изготовлении и распространенные
- Инверторные — компактные и эффективные, но со сложной электронной схемой
- Выпрямители — простые в сборке и использовании
- Мини-сварка — компактный вариант для мелких работ
Газовые сварочные аппараты не рекомендуется делать самостоятельно из-за их взрывоопасности. Рассмотрим подробнее, как изготовить электрические варианты сварочных аппаратов.
Из чего можно сделать сварочный трансформатор
Для изготовления сварочного трансформатора понадобятся следующие материалы:
- Трансформаторное железо для сердечника (сечением 30-55 см²)
- Медный обмоточный провод (сечением около 5 мм² для первичной обмотки)
- Провод большего сечения для вторичной обмотки
- Изоляционные материалы (стеклоткань, электротехнический лак)
- Корпус для трансформатора
- Медные клеммы
Сердечник лучше делать П-образным, тороидальным или круглым. Некоторые используют статор от старого электродвигателя.
Сборка сварочного трансформатора своими руками
Процесс изготовления трансформаторного сварочного аппарата включает следующие этапы:
- Сборка сердечника из трансформаторного железа
- Намотка первичной обмотки (около 200 витков)
- Намотка вторичной обмотки (около 50 витков)
- Установка трансформатора в корпус
- Изготовление и установка клемм
- Сборка электрододержателя
При намотке вторичной обмотки рекомендуется делать отводы через каждые 5-10 витков для регулировки напряжения на электроде.
Как собрать инверторный сварочный аппарат
Для сборки инверторного сварочного аппарата потребуются:
- Транзисторы
- Диоды
- Дроссели
- Трансформаторы
- Конденсаторы
- Резисторы
- Тиристоры
Основные этапы сборки:
- Намотка трансформатора на ферритовом сердечнике
- Сборка блока питания
- Сборка выпрямителя
- Сборка инвертора
- Установка компонентов в корпус
- Монтаж органов управления и индикации
Изготовление мини-сварки из подручных материалов
Для создания компактного сварочного аппарата понадобится:
- Графитовый стержень из старой батарейки
- Алюминиевая или медная проволока (20 см, диаметр 5 мм)
- Обмоточный провод ПЭВ 0,5 (6 см)
- Инструменты: бокорезы, нож, наждачная бумага
- Защитные средства: перчатки, сухая ткань
Такой мини-сварочный аппарат подходит для мелких работ и может быть изготовлен за несколько часов.
Преимущества самодельных сварочных аппаратов
Изготовление сварочного аппарата своими руками имеет ряд преимуществ:
- Экономия средств по сравнению с покупкой готового устройства
- Возможность учесть индивидуальные потребности при проектировании
- Лучшее понимание принципов работы сварочного оборудования
- Возможность использования доступных материалов и деталей
- Удовлетворение от создания рабочего устройства своими руками
Меры безопасности при изготовлении и использовании самодельных сварочных аппаратов
При работе с самодельным сварочным оборудованием необходимо соблюдать следующие меры безопасности:
- Использовать средства индивидуальной защиты: маску, перчатки, спецодежду
- Обеспечить надежную изоляцию всех токоведущих частей
- Не превышать допустимую продолжительность работы аппарата
- Работать в хорошо вентилируемом помещении
- Регулярно проверять исправность всех узлов и соединений
- Не использовать самодельные аппараты при повышенной влажности
Возможные проблемы при эксплуатации самодельных сварочных аппаратов
При использовании самостоятельно изготовленных сварочных аппаратов могут возникнуть следующие проблемы:
- Перегрев трансформатора из-за недостаточного охлаждения
- Нестабильная дуга из-за неправильной намотки обмоток
- Пробой изоляции при использовании некачественных материалов
- Выход из строя электронных компонентов в инверторных схемах
- Недостаточная мощность для работы с толстым металлом
Большинство этих проблем можно предотвратить, тщательно подбирая материалы и соблюдая технологию изготовления.
инверторный, точечный, из микроволновки и другие
Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.
Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.
Содержание
- 1 Сварочный аппарат из микроволновки
- 2 Сварочник на переменном токе
- 3 Аппарат на постоянном токе
- 4 Инвертор из блока питания компьютера
- 5 Сварочник из электромотора
- 5.
1 Подготовка к работе - 5.2 Изготовление трансформатора
- 5.
- 6 Самодельный аппарат точечной сварки
1 Подготовка к работеСварочный аппарат из микроволновки
Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.
Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).
Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.
Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.
Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.
Далее, с помощью сверла или зубила выбейте остатки намотки.
Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.
Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.
Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов.
Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).
Можно оба трансформатора мотать одним проводом либо по отдельности.
Во втором случае катушки должны соединяться последовательно.
Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.
Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.
Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.
Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.
Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.
Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель.
Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.
Сварочник на переменном токе
Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это
Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички, к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм2 до 4 мм2. Но идеальный вариант — это проводник с сечением 7 мм2. При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6.
Для вторички потребуется медная шина с сечением не менее 25 мм2
Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.
Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.
Первым делом, изготавливается основа трансформатора – сердечник. Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см2 = a х b (см. рис. ниже).
Но из практики известно, что если сделать сердечник с площадью меньшей 30 см2, то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности.
Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.
Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.
Теперь можно начать намотку трансформатора.
- В первую очередь, следует намотать первичку. Для ее изготовления потребуется сделать 215 витков.
- Рекомендуется на 165 и 190 витке сделать ответвление. Чтобы это сделать, необходимо в верхней части трансформатора прикрепить пластину из текстолита. Все ответвления закрепляются на ней с помощью болтов. Но возле них следует ставить маркировку. Например, возле первого провода следует написать “Общий”, возле 2-го отвода – “165 виток”, возле 3-го – “190 виток” и возле 4-го – “215 виток”. В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.
- Далее, делается вторичная обмотка, состоящая из 70-ти витков.
В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.
Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.
Аппарат на постоянном токе
Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке подсоединить выпрямитель.
Ниже приведена схема сварочного аппарата с диодным мостом.
Схема сварочного аппарата с диодным мостом

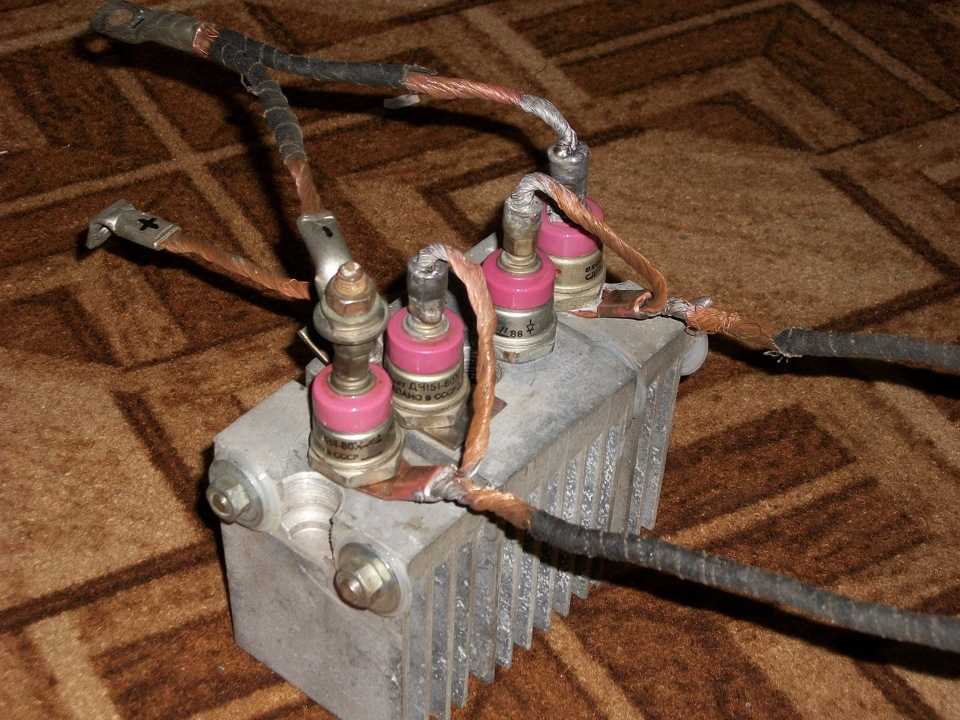

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.
Инвертор из блока питания компьютера
Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016.
Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.
Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.
Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.
Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.
На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.
Сварочник из электромотора
Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.
Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.
Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор.
Подготовка к работе
Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.
Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.
Когда болванка полностью высохнет, используя болгарку, удалите стяжки
, распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).
Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:
- установить на болванке обе торцевые накладки;
- затем вставить (одеть) цилиндры;
- все эту конструкцию обмотать киперной или стеклолентой;
- пропитать получившуюся деталь лаком и высушить.
Изготовление трансформатора
После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией.
Совет! Чтобы правильно рассчитать количество витков, необходимо иметь трансформатор на 12 В и амперметр, которым можно измерять переменный ток до 5 А.
Итак, расчеты делаются следующим образом.
- На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
- Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
- Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.
Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм.
Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.
Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.
Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.
Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.
Самодельный аппарат точечной сварки
Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.
Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.
Аппарат для точечной сварки делается следующим способом.
- Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
- На концах кабеля рекомендуется установить медные наконечники.
- Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.
- Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.
- Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.
- На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.
- Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
- Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
- От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.
- Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
- От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.
- Прикрутите выключатель к задней стенке корпуса аппарата.
- Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.
- Закрепите на основании трансформатор.
- Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
- Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
- Закрепите боковые стенки корпуса.
- Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
- Далее, закрепите на конце выключатель.
- Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.
- На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.
- Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.
- Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
- Для проверки работы агрегата можно взять металлические шайбы и сварить их.
В данном случае результат оказался положительным.
Поэтому создание точечного сварочного аппарата можно считать оконченным.
как сделать трансформатор или мини-сварку своими руками
Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.
- Сварочные аппараты: классификация
- Как сделать сварочный аппарат инверторного типа
- Сварочный трансформатор своими руками
- Мини-сварка своими руками
Сварочные аппараты: классификация
Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.
Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:
- Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
- Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
- Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
- Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.
Как сделать сварочный аппарат инверторного типа
Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры.
Рекомендуется брать детали от старых советских приборов:
- транзисторов;
- диодов;
- дросселей;
- готовых трансформаторов;
- конденсаторов;
- резисторов;
- тиристоров.
Параметры для аппарата можно выбирать такие:
- Он должен работать с электродами, диаметр которых не превышает 5 мм.
- Максимальный показатель рабочего тока равен 250 А.
- Источник напряжения — сеть бытовая на 220 В.
- Регулировка сварочного тока варьируется от 30 до 220 А.
Инструмент включает такие компоненты:
- блок питания;
- выпрямитель;
- инвертор.
Начинаем с намотки трансформатора и действуем в такой последовательности:
- Возьмите ферритовый сердечник.
- Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
- Вторая обмотка — 15 витков, проводом с сечением 1 мм).
- Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
- Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
- Чтобы охладить трансформатор, возьмите вентилятор от компьютера.
Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства, а можно его сделать и самостоятельно.
С лицевой части корпуса устанавливается светодиодный индикатор, который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.
Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.
Сварочный трансформатор своими руками
Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .
Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.
Инструкция сборки П-образного сердечника выглядит таким образом:
- Возьмите трансформаторное железо сечением от 30 до 55 с м2. Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
- Возьмите медный обмоточный провод сечением около 5 мм2, оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
- Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
- Готовый трансформатор установите в корпус.
- Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
- Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.
Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м 2 и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А.
Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.
Мини-сварка своими руками
Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:
- стержень графитовый из старой батарейки;
- бокорезы или пассатижи;
- нож;
- сухая тряпка;
- наждачная бумага;
- перчатки;
- 20 см проволоки диаметром 5 мм из алюминия или меди;
- 6 см проволоки ПЭВ 0,5 из меди;
- изолента;
- провод многожильный;
- любой металлический зажим;
- трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.
Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень.
На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.
Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.
Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.
Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита. Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.
Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации.
Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.
55 Идеи для сварочных проектов, которые можно построить для дома или продать
Последнее обновление
Независимо от того, являетесь ли вы сварщиком-любителем или профессионалом в этой области, проекты «сделай сам» могут доставить массу удовольствия. Но еще лучше, когда у вас есть проверенные планы, чтобы вы знали, что ваш труд окупится.
У нас есть список из 55 проектов, как небольших, так и крупных, от простых до более сложных, предназначенных для внутреннего и наружного использования. Каждый проект был сделан по крайней мере один раз, но обычно несколько раз. Они снабжены подробными инструкциями и фотографиями, а некоторые содержат видеоролики, демонстрирующие, как именно их выполнять.
Списки разделены на проекты для начинающих и продвинутых. Просмотрите и выберите следующий предмет для изготовления.
Рекомендуется: Щелкните, чтобы увеличить приведенное ниже содержание, чтобы получить полный обзор.
- 55 Сварочные проекты Идеи
- Сварочные проекты для начинающих
- 1. Сварочный проект «Подковообразная головоломка»
- 2. Ваза-кашпо в деревенском стиле
- 3. Сварные портреты для бутылок
- 9. Подставка для вина0024
- 5. Угловой стол
- Промежуточные сварки проектов
- 6. Идея проекта светящегося цветочного проекта
- 7. Стопсы с огнем
- .
- 11. Решетка в форме домика
- Advanced Welding Projects
- 12. Enlarged Atom Project
- 13. Micro Mug Burner
- 14. Сварочная тележка Project Steel
- 24
4
- 16. Creative Log Burner Fireguard
- 17. Проект камина из нержавеющей стали
- 18. Tandem Bike
- 19. Go-Kart Buggy
- Стукс, скамейки и столбцы
- 20. SAYOLS
4444444444444444444444444444444444444444444444444444444444444444444444444 4004444444444444444444444444 40014 40014 40014 40014 40014 40014 40014 40014 40014 40014 40014 40019 40019
40019. , Конический барный стул
- 22. Подвесной стул
- 23. Скульптурная скамья
- 24. Регулируемый по высоте стул
- 25. Кресло-качалка-гамак
- 26. Стильный стул
- Столы и письменные столы0018
- 27. Парные блок -таблицы набор
- 28. Кофейный столик
- 29. Современный на открытом воздухе
- 30. Уникальный квадратный кофейный столик
- 31. Полный обеденный набор
- 32. стой 33. Потрясающий наружный свет
- 34. Star Light
- 35. Свеча световой дерево
- 36. Шар и цепь
- Декор
- 37. Гигантский паук
- 38. Sentipede
- 39. Stainless
- 38. Sentipede
- 39.0024
- 40. Ваза из нержавеющей стали
- 41. Ваза на открытом воздухе
- 42. Цветочный букет
- 43. Нестандартный биплан
- Fire Pits and Stoves
- 44. Burning
- .
- 46. Мангал Треугольный Проект
- 47. Костровая Яма
- 48. Коптильня
- 49. Турбинная Костровая Яма
- Мебель и Дом
- 50. Угловая Кушетка
- 90.2 Душевая Нержавеющая Сталь
24
- 52. Гэзбо
- 53. Поручка из нержавеющей стали
- 54. Нержавеющая дверь
- 55. Стальная и стекло.
Ознакомьтесь с инструкциями здесь
Если вы любите головоломки, эта классическая головоломка в виде подковы — идеальный вариант для вас. Я до сих пор не могу снять это кольцо, но если вы будете следовать инструкциям, это простой проект, и вы можете быть умнее меня и разделить их.
2. Ваза-кашпо в деревенском стиле
Ознакомьтесь с инструкциями здесь
Такой простой проект может быть действительно эффективным в правильном пространстве.
Мне нравится деревенский вид, и, учитывая время, необходимое для его изготовления, это был бы отличный выбор для изготовления вашего дома. Инструкции см. здесь.- Что такое сварка плавлением и как она работает?
3. Проект «Сварные портреты»
Ознакомьтесь с инструкциями здесь
У каждого есть любимый персонаж или человек, который его вдохновляет, и вы даже можете повесить его фотографию на стене. Раскройте свои творческие способности с помощью этих инструкций для портретной съемки и воплотите их в жизнь, которую можно сваривать. Невероятно, насколько реалистично они выглядят всего с несколькими сварными швами.
4. Держатель для винных бутылок
См. инструкции здесь
Если у вас завалялась старая цепь, очистите от нее свой сарай и превратите в держатель для вина, как этот. Он отлично выглядит и очень удобен для надежного удержания бутылки с вином. Как видно из инструкции, это просто сделать, и на это у вас уйдет менее получаса.
5. Угловой стол
Инструкции см. здесь
Угловые столы — идеальный вариант для использования пространства. Мне нравятся стабилизирующие стержни между концевыми рамами. Это делает его очень прочным и придает ему стильный вид. Прочтите эти инструкции , чтобы изготовить его самостоятельно.
Промежуточные сварочные проекты
6. Идея проекта «Светящийся цветок»
Ознакомьтесь с инструкциями здесь
Вы можете добавить светящийся штрих в свой сад с помощью этой умной ложки . Это простой проект, который будет потрясающе смотреться на вашем заднем дворе. Попробуйте изготовить это для себя.
7. Тележка для хранения дров
См. инструкции здесь
Никто не любит таскать ведра дров к камину. Вместо этого следуйте инструкциям для этого проекта. Он не только служит тележкой; он также может служить вашей внутренней деревянной полкой.
8. Простая лестница
Ознакомьтесь с инструкциями здесь
Прочтите эти инструкции и убедитесь, насколько легко можно изготовить лестницу.
Отображаются только две лестницы , но гладкая компоновка даст потрясающий результат, сколько бы вам ни понадобилось в вашем доме.9. Подвесные полки
Ознакомьтесь с инструкциями здесь
Эта система подвесных полок невероятно прочна и придает современный промышленный вид любому месту, где она установлена. Это простая дизайн, легкая в изготовлении и очень эффективная. Я впечатлен.
10. Малая садовая шпалера Arc
Ознакомьтесь с инструкциями здесь
У вас есть навыки сварки? Дайте своим виноградным лозам место для роста с помощью этой садовой шпалеры. Это базовый дизайн, который выглядит великолепно и обеспечит зону роста, необходимую для разведения ваших лоз.
11. Шпалера в форме домика
См. инструкции здесь
Для некоторых крупных лиан, таких как маракуйя или виноград, эта шпалера в форме дома станет потрясающим дополнением к вашему саду. Это выглядело бы исключительно с покрывающими его виноградными лозами, и это идеальная высота, чтобы обеспечить легкий доступ.
Следуйте инструкциям здесь.Advanced Welding Projects
12. Увеличенный проект Atom
Ознакомьтесь с инструкциями здесь
Можете ли вы представить, что их миллион миллиардов в одной пылинке? Невероятный! Попробуйте сварить один из этих гигантов, следуя инструкциям здесь, и вы сможете полюбоваться конструкцией атома в расширенном виде.
- Что такое импульсная сварка? И как это работает?
13. Микрогорелка для кружек
Инструкции см. здесь
Устали от остывания кофе? Чтобы сделать эту микрогорелку специально для вашей кружки, не требуется много времени. Наслаждаться горячим кофе теперь можно в любое время суток. Просто следуйте этим инструкциям.
14. Сварочная тележка Проект
См. инструкции здесь
Это любимый проект каждого нового владельца сварщика. Очень удобно иметь тележку, на которой можно перемещать сварочный аппарат, а не таскать его туда-сюда вручную или с помощью импровизированной тележки, не предназначенной для сварщика.
Следуйте инструкциям здесь.15. Проект по сварке стальной розы
Ознакомьтесь с инструкциями здесь
Все мы знаем, как много значит для некоторых людей покупка цветов, но я нахожу это пустой тратой, учитывая, как недолго они живут. Создание этой потрясающей розы произведет неизгладимое впечатление, которое не исчезнет, как садовая роза. Если его не подарить, он может стать прекрасным дополнением к вашей каминной полке. Инструкции см. здесь.
16. Creative Log Burner Fireguard
См. инструкции здесь
Видеть, как их малыш сжигает себя — худший кошмар для каждого родителя. Следуйте этому дизайну, и у вас будет уникальная самодельная противопожарная защита, которая поможет обезопасить ваших детей. Другая идея состоит в том, чтобы взять эту конструкцию и использовать ее для сварки собачьей клетки.
17. Проект экрана для камина из нержавеющей стали
Ознакомьтесь с инструкциями здесь
Ознакомьтесь с инструкциями для этого экрана для камина, если вы хотите сделать его самостоятельно.
Это просто, но имеет привлекательный вид и полезно для защиты вашего камина от проникновения нежелательных рук.18. Велосипед-тандем
Ознакомьтесь с инструкциями здесь
Я мечтал о собственном велосипеде-тандеме, и теперь это может стать реальностью с этим самодельным велосипедом. Ознакомьтесь с инструкциями и посмотрите, сможете ли вы создать такую же крутую. Ваша семья и друзья будут в восторге.
19. Багги для картинга
Ознакомьтесь с инструкциями здесь
Создавать этот проект очень весело. Это может показаться немного большим, чтобы погрузиться в него, но с несколькими подержанными предметами вы будете удивлены, насколько доступно и легко это сделать, если вы будете следовать инструкциям.
См. также: 20 сварочных проектов для старших классов, которые стоит попробовать сегодня (с видео)
Табуреты, скамьи и стулья
20. Простой табурет
См. инструкции здесь
Иногда лучше меньше.
Простой, чистый дизайн этого табурета позволяет быстро выполнить проект, который окажется прочным и эффективно привлечет любого желающего сесть на него.- Что такое обратная полярность при сварке?
21. Конический барный стул
См. инструкции здесь
Темно-коричневый и черный всегда хорошо сочетаются друг с другом, особенно в этом барном стуле. В конструкции используются угловые секции для привлекательного внешнего вида, который снижает вес без ущерба для прочности.
22. Подвесной табурет
См. инструкции здесь
Эти впечатляющие табуреты могут стать вашими, если вы хотите получить сварку с этим дизайном. Они полностью сделаны из металлолома, который вы можете найти в местной свалке, и на них очень удобно сидеть.
23. Скульптурная скамейка
См. инструкции здесь
Если вы увлекаетесь искусством или вам нужен декоративный элемент в вашем доме, эта скульптурная скамейка может быть именно тем, что вам нужно.
Он уникален, прочен и на удивление прост в изготовлении. Ознакомьтесь с инструкциями здесь.24. Табурет с регулировкой высоты
Инструкции см. здесь
В моем местном Pizza Hut они есть во всех магазинах. Они отлично подходят для быстрой адаптации для людей разного роста. Это еще один из наших быстрых сварочных проектов для начинающих с четкими инструкциями, которым нужно следовать, и который оказывается исключительным.
25. Кресло-качалка для гамака
Ознакомьтесь с инструкциями здесь
Многим людям нравится отдыхать в гамаке, но влезать в него и выходить из него может быть проблематично, а у некоторых людей просто нет подходящего места в гамаке. дома, чтобы повесить один. Эта конструкция кресла-качалки, напоминающая гамак, может решить обе проблемы. Его не нужно вешать, и он качается, чтобы помочь вам включиться и выключиться.
26. Стильный табурет
Инструкции см. здесь
Обычно если на табуретке меньше одной ножки, это портит ее назначение.
На этот раз его прочность остается неизменной, в то время как он имеет уникальный внешний вид, который будет выделяться в комнате. Прочтите инструкции , чтобы изготовить его самостоятельно.Столы и письменные столы
27. Столовый набор Paired Block
См. инструкции здесь
Иногда здорово иметь дополнительные столики или табуреты у дивана, когда к вам приходят друзья, но пространство часто может быть такой проблемой. Этот продуманный дизайн позволяет аккуратно вставить один стол под другой, а также добавить пару дополнительных столов или табуретов. Это блестящая идея.
28. Журнальный столик
См. инструкции здесь
Покупка столов может стоить целое состояние, а если у вас есть дети, их можно отбить молотком. Этот журнальный столик из поддонов недорог и выдержит большинство брошенных на него вещей. Даже следы от горячих кружек только добавляли бы деревенского вида. Ознакомьтесь с инструкциями здесь.
29.
Стол Modern OutdoorОзнакомьтесь с инструкциями здесь
Конструкция этого стола намного проще, чем кажется. Если вам нравится мебель современной формы с теплым земным видом, это был бы идеальный вариант для вас, чтобы попробовать .
30. Уникальный квадратный журнальный столик
См. инструкции здесь
Эти журнальные столики невероятно просты по своему дизайну, но создают потрясающий вид, который создает иллюзию большего пространства в гостиной и обеспечивает достаточно места для стола. Попробуйте этот сварочный проект для начинающих и дайте нам знать, что из этого получилось.
31. Полный обеденный стол
См. инструкции здесь
Вам нужен новый полный обеденный стол? Если вы хотите создать что-то потрясающее без особых затрат, ознакомьтесь с этими инструкциями , чтобы воплотить этот стол в жизнь у себя дома. Вы можете создать четыре одноместных стула или две скамейки для сидения, если вам не нравится смешанный вариант.
32. Стол-ти
Ознакомьтесь с инструкциями здесь
Если вам нужно серьезное место на столе или вы хотите заполнить пустую часть вашего дома или рабочего места, этот стол-ти подойдет. В инструкциях показано, насколько он прочен, но это простой проект.
Освещение
33. Потрясающее наружное освещение
Ознакомьтесь с инструкциями здесь
Это один из моих любимых дизайнов в списке, который мы составили. Это просто сделать, но создает эффектный вид, который вы можете повесить на свой собственный дом. Попробуйте сами.
34. Star Light
См. инструкции здесь
Будь то Рождество или вы ищете световое украшение для своего дома, этот звездный свет — блестящий проект. Привнесите немного творчества в свой дом с таким проектом ручной работы, как этот, без необходимости придумывать дизайн. Просто следуйте этим инструкциям.
35. Елка со свечами
Инструкции см. здесь
Это как рождественская елка, но лучше.
Он имеет простой минималистский вид с естественным сиянием огня и не оставляет следов елочных иголок на ковре. Ознакомьтесь с дизайном здесь.36. Шарик и цепь
Ознакомьтесь с инструкциями здесь
Кто в последнее время причинял вам боль? Следуйте этим инструкциям для решения вашей проблемы. Это не самый тяжелый мяч, который можно таскать с собой, но он преподаст любому урок, если он будет прикручен к ним на один день. (Мы, конечно, шутим, но это было бы интересное произведение искусства.)
- Что такое сварка прихватками?: Тщательное понимание
Декор
37. Гигантский паук
Инструкции см. здесь
Я не фанат пауков, но этот размером с крышу впечатляет. С несколькими изгибами, несколькими сварными швами и старым шаром для боулинга за 5 долларов из местного секонд-хэнда вы можете установить его и на крыше. Ознакомьтесь с дизайнами здесь.
38. Многоножка
Ознакомьтесь с инструкциями здесь
Не знаю, что страшнее, паук или эти многоножки.
В любом случае, дизайнер проделал отличную работу, и вы можете следовать его инструкциям, чтобы сделать что-то для себя.39. Многоугольная чаша из нержавеющей стали
См. инструкции здесь
Нужна фруктовница или декоративный элемент для скамейки? Этот проект получится превосходным, если у вас есть доступ к пластине из нержавеющей стали. Здорово приступить к такому умному проекту, как этот, когда кто-то проделал всю тяжелую работу за вас и придумал дизайн, а при наличии правильных инструментов и поддержки это может стать хорошим сварочным проектом для начинающих.
40. Ваза из нержавеющей стали
Инструкции см. здесь
Как и многоугольная ваза выше, эта ваза имеет впечатляющий дизайн, который дополнит любые цветы, добавленные к ней, и при этом будет великолепно смотреться как отдельный предмет. Прочтите инструкции , чтобы сделать это для вашего следующего предприятия.
41. Ваза для улицы
См. инструкции здесь
Эта ваза для улицы сделана из клетчатой пластины, которая выглядит потрясающе, но версия из нержавеющей стали также будет отличным вариантом.
Выберите свой любимый материал и приступайте к сварке с помощью этих инструкций.42. Букет цветов
Инструкции см. здесь
Вы изо всех сил пытаетесь найти идеи подарков для особенного человека в вашей жизни? Или, может быть, вы слишком заняты в мастерской, чтобы пойти и купить что-нибудь? Какой бы ни была проблема, решите ее с помощью этого креативного цветочного дизайна. Им понравится красноречивая конструкция, и они не будут возражать против того, что вы проведете несколько часов в мастерской, чтобы закончить ее.
43. Биплан из нержавеющей стали
См. инструкции здесь
Мне нравится конечный результат биплана. Несмотря на то, что в инструкциях это заканчивается краской, я обожаю чистую отделку из нержавеющей стали и лично протравлю/отполирую ее и оставлю как есть. Независимо от того, как вы хотели бы закончить, прочитайте инструкции и гордитесь тем, что приобрели этот шедевр для себя.
Ямы для костра и печи
44.
Дровяная печьСм. инструкции здесь
Я люблю эту маленькую красавицу. Он небольшой, но с длинным дымоходом, который отводит дым и одновременно создает достаточно тепла, чтобы согреться холодным утром. Он идеально подходит для нагревания чайника или приготовления пищи на плите. Следуйте этим инструкциям, чтобы изготовить его самостоятельно.
45. Дровяная печь для пиццы
См. инструкции здесь
Кто не любит свежую пиццу, приготовленную на дровах? Немного доработав два старых танка и немного металлолома, вы можете получить свой собственный. Следуйте этим инструкциям, чтобы узнать, как это сделать.
Читайте также: 10 проектов по сварке металлолома, которые можно сделать своими руками сегодня (с видео)
46. Проект треугольной жаровни
выглядит законченным и не занимает слишком много места. Ознакомьтесь с дизайном, чтобы начать сборку, и сообщите нам, как все прошло, в разделе комментариев ниже.47.
Место для костраСм. инструкции здесь
В каждом доме должно быть собственное место для костра для вечеринок на свежем воздухе и семейных посиделок. В этом дизайне достаточно места, чтобы разжечь здоровенный огонь. Следуйте этим простым инструкциям, чтобы сделать его для себя, и ваша семья и друзья будут счастливы.
48. Коптильня
Инструкции см. здесь
Большинство людей любят копченое мясо. Получите собственное копчение с помощью этих инструкций, и вы сможете наслаждаться копчением любимой пищи в любое время. Он также отводит тепло зимой, что является дополнительным бонусом.
49. Турбинная костровая яма
См. инструкции здесь
Дизайн этой костровой ямы невероятен. Если вы хотите попробовать это для своего следующего проекта, прочтите эти инструкции и создайте атмосферу для следующей зимней вечеринки. С помощью нескольких модификаций конструктор усовершенствовал турбину, чтобы она вращалась без тушения пожара.
Мебель и дом
50. Угловой диван
Инструкции см. здесь
Стоимость приличного секционного дивана в розничном магазине астрономическая. Если у вас есть сварочный аппарат с несколькими кусками стали, вы можете сделать эту простую основу, чтобы создать свою собственную экономичную версию купленных в магазине. Вы можете найти все, что вам нужно, чтобы построить его в этих инструкциях.
51. Душ из нержавеющей стали
См. инструкции здесь
Если вам нравятся душевые кабины из нержавеющей стали, но вы хотите получить удовольствие от изготовления собственного душа за небольшую часть стоимости, взгляните на эту конструкцию , чтобы изготовить ее самостоятельно. Инструкции предназначены для завершения всего душа.
52. Беседка
Инструкции см. здесь
Если вы готовы к более серьезному испытанию, инструкции для этой беседки превратят картину в реальность на вашем участке. Это не работа одного человека, но с помощью друга или двух, это будет на одном дыхании.
53. Перила из нержавеющей стали
Ознакомьтесь с инструкциями здесь
Если вам нужны блестящие перила для вашего проекта, прочтите эти инструкции – это простое руководство к фантастическому результату. В этом примере мне нравится полированная отделка, но вы можете оставить ее с любой отделкой, которая лучше всего подходит для вашего дома.
54. Дверца из нержавеющей стали
Инструкции см. здесь
Эта дверца впечатляет при сварке электродом и представляет собой передовой сварочный проект. Вы можете использовать сварку TIG, MIG или дуговую сварку, но следуйте этим инструкциям, и результат будет аналогичен этому примеру.
55. Перегородка из стали и стекла
Ознакомьтесь с инструкциями здесь. Я видел такие перегородки раньше, и они всегда мне нравились. Такой простой, но подробный набор инструкций заставляет меня попробовать это сделать самому.
Другие проекты, которые стоит попробовать:
- 40 проектов по сварке арматуры, которые можно сделать своими руками сегодня (с видео)
- 10 проектов по сварке металлолома, которые можно сделать своими руками сегодня (с видео)
- 60 проектов художественной сварки, которые стоит попробовать сегодня (с видео)
Заключительные мысли
Спасибо за то, что прочитали наш список из 55 проектов по сварке своими руками.
С небольшим количеством онлайн-руководств, подобных этому, вы можете быть уверены в том, что сможете создавать удивительные творения в пределах собственного дома.Дайте нам знать ваши комментарии ниже, особенно если вам понравилось создавать некоторые из этих замечательных проектов. Мы хотели бы услышать от вас.
Если вас интересует бизнес-аспект сварки, мы рекомендуем прочитать нашу статью «Руководство по открытию сварочного бизнеса» и наш пост «6 дополнительных идей для сварщиков»
Изображение. от 35,00 $
Комплект стальных лилий
от 35,00 $
Quick View
Комплект фонарей Maker’s Workshop
от 45,00 $
Комплект фонарей Maker’s Workshop
из $ 45,00
Quick View
Bull Smash Burger Press
от 20,00 долл. США
Bull Smash Burger Press
Из $ 20.00
Quick View
S’morezilla’s Campaur
$ 60,009
S’merezilla’s Campaur
$ 60,009
S’merezilla Динозавр
60,00 $
Быстрый просмотр
Мини-ракетная плита Jackalope
55,00 $
Мини-ракетная плита Jackalope
55,00 $
Быстрый просмотр0005
«Belle» Slated Statue
$275.
00«Belle» Slated Statue
$275.00
Quick View
Dodecahedron Globe Fire Pit Kit
from $240.00
Dodecahedron Globe Fire Pit Kit
from $240.00
Quick View
Тренировочные кубики для сварки, 12 шт. в упаковке
от 60,00 долл. США
Тренировочные кубики для сварки, 12 шт. в упаковке
от 60,00 долл. США
Quick View
Square Chiminea Kit
Продажа
Из 80,00 долл. США
Продажа
Square Chiminea Kit
Из 80,00 долл. США
Продажа
Quick View
КОМПЛЕКТ
.
Памятные вещи SV Seeker
от 15,00 долларов США
Сувенирные вещи SV Seeker
от 15,00 долларов США
Быстрый просмотр
Комплекты крепления аккумуляторов — несколько марок
$ 44,00
Комплекты для крепления для батареи — несколько брендов
$ 44,00
Quick View
КОМПЛЕКТ РАКОВ
Из $ 50,00
Rocket Plant Kit
от $ 50,00
$
$$
$ $$
$ $.
Набор переходников для решетки Rocket Stove
30,00 $
Quick View
Комплект стальных розеток
от 40,00 $
Комплект стальных розеток
от 40,00 $
Quick View
Steel Daffodil Kit
from $40.00
Steel Daffodil Kit
from $40.00
Quick View
Steel Fuchsia Kit
from $45.00
Steel Fuchsia Kit
from $45.00
Quick View
Steel Набор Plumeria
от 40,00 $
Набор Steel Plumeria
от 40,00 $
Быстрый просмотр
Набор Steel Orchid
от 45,00 $
Набор Steel Orchid0005Из 45,00 долл. США
Quick View
Стальной комплект мамы
от 45,00 долл. США
Стальной паук набор мамы
Из $ 45,00
Quick View
Steel Lily of the Inca (ALSTROEMERIA) KIT
с 35,002
9 Лилия инков (альстромерия) Набор
от 35,00 $
Быстрый просмотр
Набор стальных гортензий
от 45,00 $
Набор стальных гортензий
от 45,00 $
5 Быстрый просмотр0005
Steel Lotus Kit
from $40.
00Steel Lotus Kit
from $40.00
Quick View
Steel Poppy Kit
from $45.00
Steel Poppy Kit
from $45.00
Quick View
Steel Daisy Kit
от 35,00 $
Комплект Steel Daisy
от 35,00 $
Quick View
Набор Steel Hibiscus
от 40,00 $
Набор Steel Hibiscus
от 9000 $ 4000005
Quick View
Стальная Calla Lily Kit
из 40,00 долл. США
Стальная калла LILY KIT
Из $ 40,00
Quick View
Стальные цветы Greenery Addon Addon
$ 30.00
Стальные цветы Greenery Addon Addon на комплект
2
2
$ 300005
. от 30,00 $
Quick View
Комплект для сварки горелки Furter
от 55,00 $
Комплект для сварки горелки Furter
от 55,00 $
Quick View
Kit Fire Bowl Практика0005$50.00
Practice Fire Bowl Kit
$50.00
Quick View
Octagon Barrel Chiminea Kit
$200.
00Octagon Barrel Chiminea Kit
$200.00
Quick View
«Yet To Be Named» Basinet Firepit Kit
распродажа
Цена продажи: 180,00 долларов США Первоначальная цена: 220,00 долларов США
Продажа
Набор для костра «Еще не названо»
Цена продажи: 180,00 долларов США Первоначальная цена: 220,00 долларов США
sale
Quick View
10-sided Firepit Kit
$280.00
10-sided Firepit Kit
$280.00
Quick View
Hexagon Firepit Kit
from $100.00
Hexagon Firepit Kit
from $100.00
Quick View
Hexagon Barrel Chiminea Kit
400,00 $
Hexagon Barrel Chiminea Kit
400,00 $
Quick View
CoronaVirus Walking Target Kit
из 25,00 долл. США
Коронавирус ходячий целевой комплект
из 25,00 долл. США
Quick View
Kid’s Catapult Sat (2 упаковка)
от $ 50,00
Kid’s Catapult (2 упаковка)
от $ 50,00
Quick Catapult (2 упаковка)
.
- 90.2 Душевая Нержавеющая Сталь
- 50. Угловая Кушетка
- 20. SAYOLS
- Сварочные проекты для начинающих
Tandem Bike
Sentipede
Мне нравится деревенский вид, и, учитывая время, необходимое для его изготовления, это был бы отличный выбор для изготовления вашего дома. Инструкции см. здесь.
Отображаются только две лестницы , но гладкая компоновка даст потрясающий результат, сколько бы вам ни понадобилось в вашем доме.
Следуйте инструкциям здесь.
Следуйте инструкциям здесь.
Это просто, но имеет привлекательный вид и полезно для защиты вашего камина от проникновения нежелательных рук.
Простой, чистый дизайн этого табурета позволяет быстро выполнить проект, который окажется прочным и эффективно привлечет любого желающего сесть на него.
Он уникален, прочен и на удивление прост в изготовлении. Ознакомьтесь с инструкциями здесь.
На этот раз его прочность остается неизменной, в то время как он имеет уникальный внешний вид, который будет выделяться в комнате. Прочтите инструкции , чтобы изготовить его самостоятельно.
Стол Modern Outdoor
Он имеет простой минималистский вид с естественным сиянием огня и не оставляет следов елочных иголок на ковре. Ознакомьтесь с дизайном здесь.
В любом случае, дизайнер проделал отличную работу, и вы можете следовать его инструкциям, чтобы сделать что-то для себя.
Выберите свой любимый материал и приступайте к сварке с помощью этих инструкций.
Дровяная печь
Место для костра
С небольшим количеством онлайн-руководств, подобных этому, вы можете быть уверены в том, что сможете создавать удивительные творения в пределах собственного дома.
00
00
00
