Как собрать светящуюся елку из светодиодов на новый год. Какие детали понадобятся для сборки. Как правильно спаять схему и запрограммировать микроконтроллер. Советы по украшению и оформлению светодиодной елки.
Необходимые материалы и инструменты для сборки светодиодной елки
Чтобы собрать светодиодную елку своими руками, потребуются следующие компоненты и инструменты:
- Светодиоды (зеленые, красные, желтые) — около 100 штук
- Микроконтроллер (например, Arduino Nano)
- Резисторы, конденсаторы, транзисторы
- Макетная плата
- Проводники
- Паяльник и припой
- Плоскогубцы, кусачки, отвертка
- Каркас для елки (можно использовать проволоку или пластик)
- Блок питания на 5В
Количество и номиналы компонентов зависят от конкретной схемы. Перед покупкой деталей стоит определиться с принципиальной схемой светодиодной елки.
Схема подключения светодиодов и программирование микроконтроллера
Существует множество вариантов схем для светодиодной елки. Рассмотрим один из простых вариантов на базе Arduino:
- Светодиоды объединяются в группы по 5-10 штук и подключаются к цифровым пинам Arduino через резисторы.
- Для управления большим количеством светодиодов используются сдвиговые регистры.
- Микроконтроллер программируется для создания световых эффектов и анимации.
Пример простого кода для мигания светодиодов:
void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
}
void loop() {
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
delay(500);
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
delay(500);
}
Более сложные эффекты создаются с помощью библиотек для работы со светодиодными лентами.
Пошаговая инструкция по сборке светодиодной елки
Процесс сборки светодиодной елки включает следующие основные этапы:
- Подготовка каркаса елки из проволоки или пластика.
- Размещение и припаивание светодиодов на каркасе.
- Сборка схемы управления на макетной плате.
- Подключение микроконтроллера и программирование эффектов.
- Соединение всех компонентов и проводов.
- Тестирование и отладка работы елки.
При пайке светодиодов важно соблюдать полярность и не перегревать компоненты. Провода лучше укладывать аккуратно вдоль каркаса.
Советы по оформлению и украшению светодиодной елки
Чтобы сделать светодиодную елку более эффектной и праздничной, можно использовать следующие идеи:
- Добавить мишуру или гирлянды между светодиодами
- Украсить елку миниатюрными игрушками
- Использовать светодиоды разных цветов
- Сделать объемную верхушку-звезду из светодиодов
- Добавить имитацию снега с помощью ваты
- Поместить елку в красивую подставку
Главное — проявить фантазию и не перегружать конструкцию, чтобы не повредить электронику. Светодиодная елка станет оригинальным украшением дома на новый год.
Возможные проблемы при сборке и способы их решения
При создании светодиодной елки своими руками могут возникнуть следующие сложности:
- Не работают отдельные светодиоды — проверьте пайку и полярность
- Елка не включается — проверьте питание и подключение микроконтроллера
- Нестабильная работа — добавьте фильтрующие конденсаторы в схему
- Перегорают светодиоды — увеличьте сопротивление токоограничивающих резисторов
- Не загружается программа — проверьте подключение и драйверы Arduino
Большинство проблем решается внимательной проверкой схемы и аккуратной пайкой. При сложностях с программированием стоит обратиться к готовым примерам скетчей для Arduino.
Варианты модификации и улучшения светодиодной елки
Базовую светодиодную елку можно усовершенствовать различными способами:
- Добавить датчик звука для синхронизации мигания с музыкой
- Использовать адресные светодиоды для более сложных эффектов
- Сделать управление по Wi-Fi или Bluetooth
- Добавить ИК-приемник для управления пультом
- Встроить MP3-плеер для воспроизведения новогодних мелодий
Модификации ограничиваются только фантазией и умениями разработчика. Главное — соблюдать правила электробезопасности при доработках схемы.
Достоинства и недостатки самодельной светодиодной елки
Светодиодная елка, сделанная своими руками, имеет следующие преимущества и особенности:
Плюсы:
- Уникальный дизайн по своему вкусу
- Возможность создания любых эффектов
- Низкое энергопотребление
- Развитие навыков электроники
Минусы:
- Требует времени и усилий на изготовление
- Возможны ошибки при сборке
- Хрупкость конструкции
- Сложность ремонта при поломке
При должном подходе самодельная светодиодная елка становится оригинальным и функциональным новогодним украшением, которым можно гордиться.
СВЕТОДИОДНАЯ ЁЛКА
Воскресенье вечер, до нового года осталось всего пару дней, и пора собрать себе эксклюзивную ёлку. Желание собрать такую елку появилось после того, как увидел картинку с другой светодиодной елкой. Как раз еще нашел схему пиликалки на МК PIC16F628 с исходниками. В исходниках более менее описано как что менять. Когда-то горел желанием записать звуки в микроконтроллер и теперь моя мечта сбылась. Но так как мне медведь на ухо наступил, я не смог сам составить мелодию, хоть и попытался. Ну ладно, начнем проект LED ёлки. После неудавшегося анализатора спектра (скорее всего плата кривая или сама схема т.к. много раз заливал прошивки и менял МК не заработал) у меня осталось много светодиодов, которые не знал куда приспособить.
На их основе и запланировал сделать конструкцию. Особого внимания сборке светодиодов в ёлку уделять не буду, тут и так все понятно и каждый сделает на сколько хватит фантазии.
Все светодиоды спаяны параллельно.
На схеме присутствуют еще светодиоды, которые сами мигают. Вот с ними было больше всего трудностей. Ствол у моей елки сделан из толстого провода 1,5 мм диаметром. Этот ствол у меня «МИНУС» питания. Согласно схемы припаиваем светодиоды к минусу в тех местах, где мы хотим. А к «ПЛЮСАМ» светодиодов припаиваем провода и опускаем их до основания елки.
Принципиальная схема LED ёлки на МК
Резисторы которые идут к светодиодам у меня все по 1к. Динамик обычный бумажный 4 Ом подключен через резистор в 100 Ом.
Перейдем к содержимому МК. Если вы просто хотите залить прошивку в МК, то особо ничего не нужно кроме программатора. Если вам мало того, что есть в готовой прошивке, можно ее изменить. Для этого понадобится среда разработки MPLab.
Так выглядит эта среда разработки. Загружаем наш исходник, любой, но лучше elka2.
asm это самая последняя и продвинутая прошивка. Внимание! Программа не поддерживает русские названия в указании пути к файлу, поэтому лучше просто кинуть этот исходник в папку с программой, иначе полезут ошибки.
Так выглядит наши прошивка на ассемблере. Находим раздел «Константы». Я его уже подправил, но это не страшно. В МК несколько световых эффектов, светодиоды по разному мигают. Немного вернемся к схеме, при подаче питания светодиоды мигать начинают, при нажатии на кнопку «МУЗЫКА» запускается первая мелодия и далее играют мелодии в автоматическом режиме, если не жать кнопку музыка не будет играть.
Надпись «через сколько световых эффектов играть мелодию 1-ый раз после включения». Здесь ставил 0, т.е. после нажатия на кнопку музыка играет сразу. Если поставить 1, то после нажатия кнопки пройдет 1 цикл мигания светодиодов – заиграет музыка. 2 – заиграет музыка после 2 смены цикла и т.д.
Надпись «через сколько световых эффектов играть мелодию в процессе работы».
Здесь поставил 1. То есть после каждой смены комбинации светодиодов играет музыка в процессе работы. Ставим 2 – музыка играет после каждого второго цикла.
Опускаемся ниже по коду и останавливаемся на разделе «Подпрограмма декодирования длительности» и «Подпрограмма декодирования ноты». Именно эти данные нам нужны для создания мелодий. Длительность выражена в секундах, т.е. 1/8= 0,125с, 1/4=0,250с, 1/2=0,5с и т.д. Этим длительностям соответствуют коды в двоичной системе исчисления. Например “HHHHH000” = 1/8. Где HHHHH – это звук определенной частоты (о нем позже), 000 – длительность этого звука, в данном случае 1/8 секунды.
Далее у нас идет декодирования ноты. Здесь немного не понятен алгоритм по которому выставляется частота поэтому частоты присваивайте на глаз). Я не заметил никаких признаков закономерности и зависимости частоты от кода. Счет идет примерно следующим образом (тем кто знаком с двоичным кодом сложности не составит).
Начинается с:
00000DDD (DDD-длительность, об этом говорилось выше)
00001DDD
Далее продолжим счет в двоичном коде (буду писать без DDD)
00010
00011
00100
00101
00110
00111
01000
И так далее до конца списка частот. Чтобы не путаться, можно писать в самой программе, ставим точку с запятой и пишем что хотим, это программа не воспринимает, но для нас это служит ориентиром.
Вроде разобрались с нотами и длительностями нот. Теперь можно и написать мелодию, но не все так просто, по крайней мере мне не удалось подобрать длительности и у меня ничего не вышло. Мелодию взял jingle bells, на сайте детских песенок нашел эту мелодию разложенную на ноты:
ми-ми-ми,ми-ми-ми
ми-соль-до-ре-ми
фа-фа-фа, фа-ми-ми-ми
ми-ре-ре-ми-ре, соль
ми-ми-ми, ми-ми-ми
ми-соль-до-ре-ми
фа-фа-фа, фа-ми-ми-ми
соль соль фа ре до
до-фа-ми-ре-до
до-до-соль-фа-ми-ре
ре-соль-фа-ми-ля-ля-ля
си-ля-соль-си-до (верх)
Нашел таблицу с частотами и нотами:
Начал писать песенку в двоичном коде:
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’00001001′
retlw B’00101001′
retlw B’00110001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00101001′
retlw B’00101001′
retlw B’00110001′
retlw B’00101001′
retlw B’01000001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’00001001′
retlw B’00101001′
retlw B’00110001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’01000001′
retlw B’00111001′
retlw B’00101001′
retlw B’00001001′
retlw B’00001001′
retlw B’00111001′
retlw B’00110001′
retlw B’00101001′
retlw B’00001001′
retlw B’00001001′
retlw B’00001001′
retlw B’01000001′
retlw B’00111001′
retlw B’00101001′
retlw B’00101001′
retlw B’01000001′
retlw B’00111001′
retlw B’00110001′
retlw B’01100001′
retlw B’01100001′
retlw B’01100001′
retlw B’01110001′
retlw B’01100001′
retlw B’01000001′
retlw B’01110001′
retlw B’00001001′
Задержки везде выставил одинаковые и короткие, в дальнейшем пытался их менять но ничего не вышло.
Скорее всего, автор прошивки использовал какую-то программу для кодирования midi.
Память микроконтроллера не велика, поэтому не стоит слишком длинные мелодии записывать. Лично я удалил одну мелодию, а на ее место поставил свою. Сохраняем, file>save as>сохранить (не меняя названия, но можно и сменить) > заменить (если не меняли имени файла). Пол-дела сделано, осталось откомпилировать в НЕХ. Для этого заходим в папку с установленной средой разработки ищем папку MPASM Suite, в этой папке запускаем MPASMWIN.exe.
Выбираем кнопкой Browse наш файл и жмем Assemble. Если все удачно – вылезет окошко:
В папке где лежал исходник появится несколько файлов с разными расширениями, но названием elka2. Находим елку с расширением НЕХ это и будет наша прошивка для МК, остается только залить ее. Теперь вроде бы все рассказал.
Видео уже готовой елки, все собирал навесом, МК в панельку, к панельке все остальное). Забыл про вторую кнопку, это кнопка сброса, запускает МК сначала то есть просто световые эффекты без музыки, если нажать «МУЗЫКА» заиграет музыка. Все рабочие файлы для микроконтроллерной ёлки скачайте тут.
Питание лучше помощнее взять, у меня зарядка от мобилы 5В 0,5А и ее явно не хватает, светодиоды еле светят. Удачи всем и счастливого Нового Года! )) [)еНиС.
Форум по микроконтроллерам
Электронная елка на Новый Год своими руками – обзор светодиодного радиолюбительского конструктора
Рубрика: Принципиальные схемы, Статьи обо всем
Опубликовано 06.12.2020 · Комментарии: 0 · На чтение: 8 мин · Просмотры:
Post Views: 480
Самый популярный и обязательный атрибут встречи Нового Года — это красивая елочка.
Не обязательно покупать настоящую или искусственную, чтобы украсить себе рабочий стол или комнату к празднику. Можно просто собрать DIY елочку, которая еще будет светиться по заданной программе.
С нуля создать красивую электронную елку довольно сложно. В сети и на YouTube есть много примеров как сделать своими руками электронную елку. Однако проблема в том, что все это требует либо хорошего инструмента (лобзик, шуруповерт, бор машина, программатор), либо надо делать заказ печатной платы из Китая. Даже если заказывать печатную плату из Китая, то нужно еще подобрать детали, а это дополнительные траты.
Быстрое, простое и дешевый вариант — это заказать DIY радиоконструктор. Такие радиоконструкторы можно заказать или с местных радиомагазинов, или с AliExpress.
Содержание
Простой DIY радиоконструктор с AliExpress

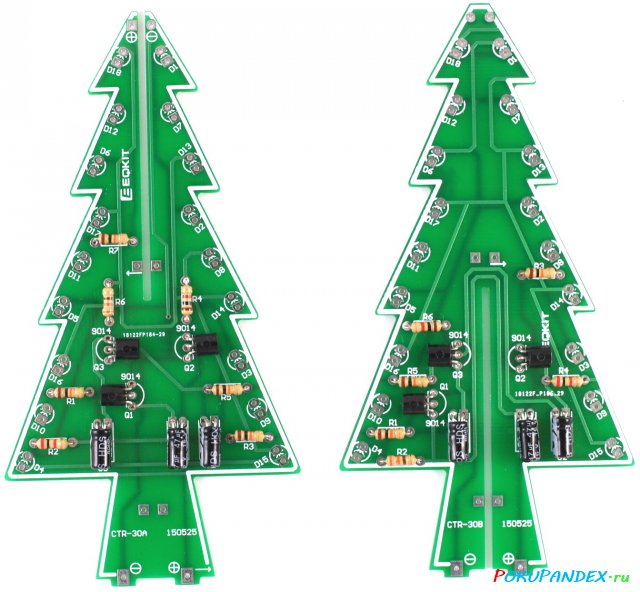

Разберем один из вариантов простой светодиодной электронной елочки.
На первый взгляд — это простой конструктор. Однако, очень важно соблюдать порядок сборки, иначе вся конструкция не будет работать.
RGB вариант конструктора ничем не отличается кроме используемых светодиодов. В этом случае используются RGB светодиоды, которые сами переключают свет внутри себя при подаче напряжения.
Что нужно для сборки
Для пайки понадобится паяльник, припой, флюс (жидкая канифоль) и припой.
В статье используется паяльная станция T12 и жидкая канифоль в качестве флюса.
Для DIP пайки идеально подойдет жало Hakko T12-JL02.
Также пригодятся мультиметр для проверки деталей (подойдет самый обычный), и бокорезы или кусачки.
Для чистки платы от остатков флюса будем использовать бензин Калоша, щетку, вату и салфетки. Также можно использовать спирт.
Подготовка к сборке
Первым делом проверьте все радиодетали перед сборкой согласно схеме. Количество деталей должно точно совпадать. Аккуратно разложите их в небольшие кучки. А также прозвоните их при помощи мультиметра на исправность.
Ни одна деталь не должна прозваниваться на коротко.
Как работает схема
Схема в целом довольно простая. Это светодиоды, которые управляются переключением транзисторов. Зарядка электролитических конденсаторов управляет переключением транзисторов.
Принципиальная схема одной стороны половинки DIY электронной елки:
Открыть в полном размере
Схема выше — это часть елочки. А вся схема работает следующим образом:
После первого включения конденсаторы C1 и C4 полностью заряжаются. Конденсаторы C2 и C3 будут заряжаться. Транзисторы Q1 и Q4 открыты, и они разряжают конденсаторы C1 и C4.
Теперь конденсаторы C2 и C3 полностью заряжены, транзисторы Q1 и Q4 закрываются, и при этом снова заряжаются конденсаторы C1 и C4. Транзисторы Q2 и Q3 открываются, пока конденсаторы C2 и C3 не разрядятся.
Частота миганий схемы определяется сопротивлениями резисторов и емкостями конденсаторов.
Список используемых деталей:
Для платы «А» (CTR-30A):
| R1, R3, R5, R7 | 10 кОм |
| R6 | 330 Ом |
| R2 | 2 кОм |
| R4 | 1 кОм |
| C1, C2, C3 | 47 мкФ 16В |
| Q1, Q2, Q3 | S9014 |
| D1-D6 | Красные светодиоды |
| D7-D12 | Желтые светодиоды |
| D13-D18 | Зеленые светодиоды |
Для платы «B» (CTR-30B):
| R1, R3, R5 | 10 кОм |
| R2 | 330 Ом |
| R4 | 2 кОм |
| R6 | 1 кОм |
| C1, C2, C3 | 47 мкФ 16В |
| Q1, Q2, Q3 | S9014 |
| D1-D6 | Красные светодиоды |
| D7-D12 | Желтые светодиоды |
| D13-D18 | Зеленые светодиоды |
Остальная конструкция, и основная плата «С» (CTR-30C):
| J1 | Разъем питания (DC 5 В) |
| BAT | Отсек для батареек (DC 4,5 В) |
| S11 | Кнопка включения/выключения |
| Верхушка елки | Красный светодиод |
| Крепеж | Винт и гайки 2 шт. |
Размер 70 мм на 110 мм.
Есть два варианта питания схемы. Первый — это от 5В через шнур (идет в комплекте, можно подключить к USB компьютера или к зарядному устройству телефона или планшета).
Илии от трех пальчиковых батареек.
Общие правила пайки
Паяйте радиодетали в «одно касание». У схемы много светодиодов и транзисторов. Эти полупроводниковые радиодетали с p-n переходом довольно чувствительны к высоким температурам. Поэтому не оставляйте долго паяльник на выводах деталей.
Если плохо припаялось – подождите пока остынет контакт, нанесите снова флюс, припой и дальше паяйте.
Первым делом паяйте самые маленькие радиодетали, и только в последнюю очередь крупные.
Температура пайки не должна быть выше 290 °C.
Два основных метода DIP пайки
Для первого способа понадобится припой с флюсом.
Прикладываем пруток припоя с небольшим запасом к месту пайки.
И прикладываем паяльник, параллельно чуть добавляя пруток припоя.
Получается быстро и качественно.
Второй метод заключается в активном использовании флюса.
Для DIP пайки подойдёт обычная спиртоканифоль с кисточкой. Наносим ее на контакты.
Теперь берем на жало паяльника припой. Для DIP контактов достаточно маленькой капли припоя, не больше.
И прислоняем паяльник с припоем к контакту на плате.
Минус метода заключается в лишнем расходе флюса, но такой метод более качественен. Здесь нет недостатка флюса как такового, и пайка будет лучше.
Подробнее о других техниках пайки читайте в этой статье.
И помните, что от качества пайки зависит работоспособность любого устройства!
Порядок сборки схемы
Внимание! В зависимости от версии конструкции, могут быть разные инструкции по сборке. Инструкцию уточняйте у продавцов.
В статье представлена общая инструкция по сборке конструктора.
Конструктор состоит из трех частей. Это сторона «А», сторона «B» и «С».
Сторона «А» — обозначается на плате как «CTR-30A».
Соответственно, сторона «B» — «CTR-30A».
А основа елки обозначается «CTR-30C».
Пайка резисторов на двух сторонах
Начнем с 10 кОм резисторов стороны «А».
Припаиваем резисторы 10 кОм.
На стороне «А» они обозначаются как: R1, R3, R5 и R7.
Теперь три 10 кОм резистора на «B».
Они обозначены как: R1, R3 и R5.
Припаиваем остальные резисторы согласно следующим обозначениям:
Для стороны «А»:
- R2 – 2 кОм;
- R4 – 1 кОм;
- R6 – 330 Ом.
Устанавливаем и припаиваем.
Для стороны «B»:
- R4 – 2 кОм;
- R6 – 1 кОм;
- R2 – 330 Ом.
Все резисторы припаяны.
Приступим к монтажу остальных деталей.
Пайка транзисторов
Далее установите транзисторы 9014 согласно обозначениям на печатной плате.
Устанавливаем транзисторы на сторону «А».
И паяем. После пайки прислоняем транзисторы корпусом к плате.
Аналогично делаем со второй стороной «B».
Установка и пайка конденсаторов
Следующие на очереди – это электролитические конденсаторы.
Внимание! Устанавливайте полярные (электролитические) конденсаторы в соответствии с полярностью!
Минус конденсатора обозначается на корпусе белой полоской. Сам вывод у минусового контакта короткий.
Плюс указан на плате. Соответственно, минус показан как наклоненные черточки.
Устанавливаем конденсаторы на сторону «А».
Прислоняем их точно также к плате, как и транзисторы.
Аналогично делаем со второй платой «B».
Установка и пайка светодиодов
Точно также у светодиодов самый короткий вывод как у конденсаторов — это минус (катод).
Обычно на платах квадратик — это минус. Но это не тот случай. Здесь плохо заметна обозначенное подключение светодиода.
Так как у разных производителей разное обозначения на плате, то и этот случай не исключение.
Здесь на плате квадратик – это место для плюсового контакта светодиода, а не для минусового. Да и у конденсаторов тоже самое. Имейте это ввиду! Для исключения ошибок устанавливайте сразу все светодиоды, и только потом паяйте.
Красные светодиоды это D1-D6. Желтые – D7-D12. А зеленые – это D13-D18.
Припаиваем красные к плате «А».
И к «B».
Теперь припаиваем желтые светодиоды, как показано на фото, на обе платы.
И остались зеленые светодиоды.
Пайка платы «С»
Теперь надо установить и припаять разъем питания и кнопку включения на сторону «С».
Правильное расположение кнопки вкл/выкл.
Чистка плат
Теперь можно почистить платы от остатков флюса. Лучше это сделать сейчас, чем чистить еще больше уже собранную елочку.
Нанесите изопропанол или бензин «Калоша» на зубную щетку (или вату), и пройдитесь ею по плате. Дайте высохнуть плате и только потом приступайте к следующему этапу сборки.
Соединение всех плат вместе
Теперь осталось соединить «A», «B» и «С» вместе.
Для ориентира на платах нанесены маленькие белые стрелочки.
Первым делом соединяем стороны «A» и «B». Белые стрелочки должны исходить от одного центра.
Пока не припаиваем их.
Теперь устанавливаем соединенные обе платы на основу «С».
Здесь также есть стрелочки для ориентира. Они должны идти с одного центра.
Можно припаивать точки соединения. Так получится ровнее установить все платы вместе.
Паяем все перемычки.
Тестовое включение
Проверяем работоспособность елочки.
Теперь осталось установить один оставшийся светодиод на верхушку елочки. Не забудьте про соблюдение знаков полярности светодиода, иначе вся елочка не будет работать!
На плате большими знаками указаны плюс и минус контактов.
Припаиваем его.
Ну и финал сборки – это установка батарейного отсека и прикручивание болтиков к собранной плате.
Протяните провода через плату и припаяйте их к контактам. Красный – это плюс.
Черный – это минус.
Итог сборки
Получилась красивая елочка :).
Остатки флюса с конструкции можно точно также удалить описанным способом выше.
RGB вариант
RGB вариант отличается набором светодиодов. Если в трёхцветном варианте нужно было соблюдать очередность подключения светодиодов, то тут можно их подключать как угодно. Они же RGB.
Собранная RGB елочка.
RGB и трёхцветная вместе.
Видео работы LED DIY елочек
Трехцветная елочка.RGB елочка.
Что делать, если елочка не стала работать
Проверьте качество пайки. Пайка должна быть без комков припоя и без трещин.
Она должна быть ровной, четкой и блестящей.
Пример плохой пайки на фото ниже.
Прозвоните радиодетали. Вполне возможно, что наступил перегрев. Если это так – замените детали на новые. Их довольно легко заменить, поскольку такие транзисторы не редкие. А светодиоды можно взять чуть поменьше.
Если у вас елочка работает, но загораются только часть светодиодов, то скорее всего вы где-то неправильно установили несколько из них.
Необязательно прозванивать мультиметром каждый для проверки. Достаточно просто посмотреть на них. Вы можете визуально обнаружить правильную и неправильную установку деталей на плате.
На фото пример правильной установки.
Какие еще есть конструкторы
Конечно есть и программируемые елки на микроконтроллерах (Arduino) и не таймерах.
Главное соблюдайте конструкцию по сборке и паяйте по правилам. Конструкторы как правило, это проверенные схемы, но не спешите со сборкой, иначе придется все переделывать.
С наступающим Новым Годом! 🙂
Post Views: 480
Как сделать гирлянду из гирлянд своими руками
Виктор
Многие из нас хотели бы, чтобы уличное освещение светилось круглый год; К сожалению, нам мешают запутанные электрические шнуры и высокие счета за электроэнергию. К счастью, технологии продвинулись вперед. Сегодня я хотел бы поделиться тем, как я сделал гирлянду своими руками из гирлянд Starbright на солнечных батареях, которые могут гореть круглый год. Наличие фонарей на солнечных батареях устраняет необходимость в длинных электрических шнурах. Этот проект спонсировался Starbright.
Если вы хотите преобразить свое жилое пространство на открытом воздухе, приобретите Brightology сегодня! ! КОД: Vik20 подарит вам скидку 20%.
Это 5-футовое волшебное светящееся дерево идеально подходит для того, чтобы стоять на крытом патио/веранде в окружении зелени или цветов.
Создание собственного сказочного дерева — это только один пример того, как можно использовать фонари на солнечных батареях. Есть много других творческих способов их использования.
Принцип работы гирляндных светильников Starbright
Компания Starbright предлагает множество моделей наружных солнечных фонарей. Сегодня мы сосредоточимся на их солнечных светодиодных гирляндах.
Вот как они работают:
- Во-первых, вы размещаете солнечное зарядное устройство там, где оно может потреблять прямой солнечный свет.
- Затем вы распутываете прочные гирлянды и размещаете их там, где хотите.
- Наконец, вы наслаждаетесь своими перезаряжаемыми фонарями, поскольку они автоматически включаются ночью, превращая ваш задний двор в страну чудес.
Позвольте мне рассказать вам немного больше об этих фонарях и некоторых особенностях их использования.
Три причины, по которым гирлянды идеально подходят для вашего двора
Во-первых, эти гирлянды водонепроницаемы.
Противопожарная система? Ливень? Снег? Не волнуйтесь.
Во-вторых, гирлянды Starbright заряжаются от солнечной энергии. Верно, не просто активируется солнечными батареями, а заряжается солнечными батареями. Это означает отсутствие высоких счетов за электричество и уродливых оранжевых шнуров питания.
В-третьих, провода для этих фонарей натянуты и являются супер универсальными. В отличие от обычных рождественских огней или традиционных уличных фонарей, эти огни могут быть преобразованы в небольшие формы или грандиозные конструкции.
Что можно сделать с этими огнями? Позвольте мне дать вам несколько предложений.
Творческие занятия с гирляндами Starbright
Давайте рассмотрим этот список прекрасных и практичных вещей, которые можно сделать с этими гирляндами Starbright.
Вот список:
- Привяжите их к деревьям, живым изгородям и заборам
- Используйте их, чтобы отметить опасности в ночное время0059
Теплый камин посреди зимы, свеча на прилавке поздним летним вечером, мерцающие огни на Рождество; есть что-то в этих нежных огнях, которые успокаивают душу.
Так почему бы не украсить свой задний двор этим очарованием? Вы можете повесить эти огни где угодно.
Отметьте ночные опасности с помощью гирлянды
Вы всегда спотыкаетесь о садовую ограду, когда ведете собаку на ночной перерыв на горшок? Выровняйте этот забор мерцающими огнями. Вы больше никогда не столкнетесь с этим.
Украшение для вечеринки на открытом воздухе
Поскольку коронавирус все еще здесь, слово на открытом воздухе . Если вы планируете собрание на открытом воздухе, воспользуйтесь освещением Starbright. Сделайте сверкающие арки и натяните их над патио.
Ваши гости будут в восторге от манящего оттенка теплого света.
Наружное освещение обеспечивает безопасность дома
Наружное освещение делает ваш дом более обжитым и менее доступным для потенциальных злоумышленников.
Вас также могут заинтересовать некоторые другие проекты на открытом воздухе, которые я сделал, такие как кашпо на колесах или кормушка для птиц.
Время, чтобы завершить
5 часов
Всего затрат
$ 50
Уровень навыков
Промежуточный
. Шурупы для дерева 1/2″ - Алюминиевая фольга
- Светодиодные гирлянды Starbright
- Обзор
- Купите больше Экономьте!
- Связанный Продукция
- Обратная связь (0 )
- Оплата
- Перевозки и доставка
Примечание: Размеры пиломатериалов указаны как номинальные размеры. См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.
Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.
Шаг 1. Найдите ветку дерева
Во-первых, вам нужно найти небольшое дерево или куст, чтобы использовать его для этого проекта. Если на вашем заднем дворе нет деревьев, вы можете пойти на прогулку в парк и найти мертвые ветки, которые могли упасть.
Или вы можете найти мертвый куст с красивыми изгибами. Дерево может быть от 2 до 5 футов высотой.
У нас на заднем дворе растет большое вишневое дерево, так что я нашел хороший участок, который можно спилить для этого проекта. Общая высота моей ветки дерева составляет около 5 футов. Поскольку я использую две солнечные гирлянды, пятифутовое дерево сработало идеально.
Если вы собираетесь использовать дерево меньшего размера, то огни будут располагаться ближе друг к другу, что неплохо.
Если вы не можете найти хорошие ветки деревьев по месту жительства, вы также можете купить их в магазине или на Etsy.
Шаг 2. Обрежьте ненужные ветки
Как только вы найдете идеальное дерево или куст, обрежьте все мелкие ветки, которые вам не нужны. Кроме того, срежьте все листья или почки, чтобы у вас осталась только ветка дерева.
Шаг 3. Оберните ветки алюминиевой фольгой
Затем возьмите алюминиевую фольгу Reynolds Wrap, отрежьте небольшие участки шириной около 4 дюймов и оберните ее вокруг веток дерева.
Начните снизу и продвигайтесь вверх по дереву. Наложите пленку внахлест, чтобы не было видно голых ветвей деревьев.
Этап 4. Нарезка досок для основания
Так как это открытый проект, используйте обработанную под давлением древесину для строительства основания. Возьмите 2 × 6 и отрежьте четыре части до 10 дюймов в длину с помощью торцовочной пилы.
Если у вас небольшое дерево, вы можете сделать основу из досок 2х4 вместо 2х6. Вы не хотите иметь огромную базу на маленьком дереве.
Шаг 5. Просверлите отверстие для шипа и отрежьте угол
В двух досках должно быть отверстие диаметром 5/8″ для поддержки солнечной панели. Измерьте и отметьте 2 дюйма снизу и 1 3/4 дюйма от левого края доски. Закрепите доску на рабочем столе. Затем возьмите сверло 5/8″ и просверлите отверстие в центре отметки. Возьмите шип, который держит солнечную панель, и вставьте его в отверстие, чтобы убедиться, что он плотно прилегает. Шип также имеет диаметр 5/8″, так что у вас должна быть плотная посадка.
Удалите шип и перейдите к следующей доске.
Когда вы закончите сверлить отверстия, отрежьте один конец каждой доски по диагонали. Измерьте и отметьте 4 1/4″ от верхнего левого угла и 1″ от нижнего правого края доски, см. рисунок. Нарисуйте линию по диагонали, соединяющую две отметки. Затем поверните торцовочную пилу, чтобы она совпала с диагональной линией, и отрежьте ее. Повторите процесс, чтобы разрезать доски для расширения до тех же размеров.
Все четыре доски должны иметь диагональный разрез, но только две доски должны иметь отверстия для шипов солнечной панели.
Шаг 6. Сборка основания
Сначала возьмите две доски с отверстиями и соедините их шурупами 2 1/2″. Смотрите изображение для ориентации. Задняя часть одной доски должна совпадать с верхним диагональным углом другой доски.
Завершите крепление остальных досок основания.
Шаг 7. Покраска основания
Возьмите белую краску для наружных работ и покрасьте основание со всех сторон, включая дно.
Или любой другой цвет, который вы хотите.
Шаг 8. Прикрепите ветку дерева к основанию
Вставьте ветку дерева в центр основания. В зависимости от размера ствола вашего дерева вам нужно будет заполнить дополнительное пространство обрезками деревянных прокладок. Вверните шуруп диаметром 2 1/2 дюйма через основание в ствол дерева со всех четырех сторон, чтобы дерево было надежно прикреплено к основанию.
После того, как дерево прикреплено к основанию, нанесите последний штрих краски, чтобы скрыть винты и деревянные прокладки.
Шаг 9. Прикрепите солнечную панель к основанию
Вставьте шип в отверстие диаметром 3/8″ и закрепите солнечную панель. Отрегулируйте солнечную панель так, чтобы она располагалась под тем же углом, что и основание, а затем затяните гайку. Солнечная панель не должна болтаться.
Шаг 10. Оберните провод с лампочками вокруг дерева
Теперь возьмите медный провод с лампочками и обмотайте им ствол дерева и ветки. Начните снизу и продвигайтесь вверх до самого верха одной из ветвей.
Затем продолжайте обертывать обратно, чтобы покрыть все ветки.
Повторите процесс с другим медным проводом с подсветкой. Если у вас осталась лишняя проволока, просто продолжайте снова обматывать ветки. Вы закончили с DIY Fairy Light Tree со гирляндами.
DIY 3D Рождественская елка Набор RGB мигающих светодиодов Схема Красочная рождественская елка Набор для практики пайки Праздничная игрушка в подарок
Дешевле покупать вместе
Набор для самостоятельной сборки новогодней елки Flash
1. Введение
Комплект CTR-30 flash Рождественская елка состоит из трех печатных плат, позволяет попеременно вспыхивать 36 светодиодами, показывая елку в пространстве трехмерного профиля (в ночных условиях лучше видно).
2. Параметр
| НЕТ. | Параметр | Значение |
| 1 | Модель | CTR-30C |
| 2 | Рабочее напряжение | ДК4.5-5В |
| 3 | Тип мощности | Батарейка AA*3 или USB-кабель |
| 4 | Установочный размер | 60мм*60мм*136мм |
3.Схема
4. Список компонентов
| НЕТ. | Название компонента | Маркер для печатных плат | Параметр | КОЛ-ВО |
| CTR-30A | ||||
| 1 | Металлопленочный резистор | Р2, Р4, Р6 | 1К | 3 |
| 2 | Металлопленочный резистор | Р7 | 2. 2К | 1 |
| 3 | Металлопленочный резистор | Р1, Р3, Р5 | 10К | 3 |
| 4 | Электролитический конденсатор | С1-С3 | 47мкФ 16В | 3 |
| 5 | Белый светодиод | Д1-Д18 | 3мм | 19 |
| 6 | S9014 Транзистор | Q1-Q3 | ТО-92 | 3 |
| 7 | Плата | CTR-30A | 1 | |
| CTR-30B | ||||
| 8 | Металлопленочный резистор | Р2, Р4, Р6 | 1К | 3 |
| 9 | Металлопленочный резистор | Р1, Р3, Р5 | 10К | 3 |
| 10 | Электролитический конденсатор | С1-С3 | 47мкФ 16В | 3 |
| 11 | Белый светодиод | Д1-Д18 | 3мм | 18 |
| 12 | S9014 Транзистор | Q1-Q3 | ТО-92 | 3 |
| 13 | Плата | CTR-30B | 1 | |
| CTR-30C | ||||
| 14 | Самоблокирующийся переключатель | S1 | 5,8 мм | 1 |
| 15 | Розетка постоянного тока | J1 | 3,5 мм | 1 |
| 16 | Аккумуляторный ящик | АА*3 | 1 | |
| 17 | Кабель USB-DC 3,5 мм | 80см | 1 | |
| 18 | Винт | М2*8мм | 2 | |
| 19 | Гайка | М2 | 2 | |
| 20 | Плата | CTR-30C | 1 | |
ПРИМЕЧАНИЕ.
Пользователи могут завершить установку с помощью шелкографии печатной платы и списка компонентов
5. Описание компонента
1>. 3шт 1K металлопленочный резистор
2>. 1шт 2.2K металлопленочный резистор
3>. 3шт 10K металлопленочный резистор
4>. 3 шт. 47 мкФ 16 В электролитический конденсатор
5>. 19шт. 3мм белый светодиод
6>. 3шт S9014 Транзистор TO-92
7>. 1шт печатная плата CTR-30A
8>. 3шт 1K металлопленочный резистор
9>. 3шт 10K металлопленочный резистор
10>. 3 шт. 47 мкФ 16 В электролитический конденсатор
11>. 18шт. 3мм белый светодиод
12>. 3шт S9014 Транзистор TO-92
13>. 1шт печатная плата CTR-30B
14>. 1 шт. самоблокирующийся переключатель
15>. 1 шт. 3,5 мм разъем питания постоянного тока
16>. 1 шт. AA * 3 батарейный отсек
17>. 1 шт. USB-кабель постоянного тока 3,5 мм
18>.
2 винта M2*8 мм
19>. 2 шт. Гайка M2
20>. 1шт печатная плата CTR-30C
6.Этапы установки Скачать
Завершенный проект:
I. Проверено ICStation:
Подробнее в видео:
II. Протестировано выдающимся партнером ICStation Marco Arduino, канал:
Подробности в видео:
(язык в видео английский )
youtube.com/embed/_HpG79MojFw?ecver=1″> III. Протестировано выдающимся партнером ICStation Electricguy:
Подробности в видео:
(язык в видео английский )
IV. Протестировано выдающимся партнером ICStation DrakerDG:
Подробности в видео:
(Язык в видео English )
youtube.com/embed/BVnMKdQ7pfo?ecver=1″> | Quantity | 5+ | 10+ | 20+ | 30+ | 50+ |
| Price | $5.95 | $5.50 | 5,10 долл. США | 4,99 долл. США | 4,75 долл. США |
1. Yanwen / YunExpress / 4PX / Почта Китая Служба авиапочты 9(с бесплатным номером отслеживания и платой за страхование доставки)
(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите таблицу ниже, чтобы узнать точное время доставки в ваше местоположение.
7-15 рабочих дней в: Большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германия, Россия
18-25 рабочих дней в: Францию, Италию, Испанию, Южную Африку
20-45 рабочих дней в: Бразилию, большинство стран Южной Америки
2.
DHL/FedEx Express
(1) Плата за доставку: Бесплатно для заказа, соответствующего следующим требованиям
Общая стоимость заказа >= 200 долларов США или общий вес заказа >= 2,2 кг.
Азия: Япония, Южная Корея, Монголия. Малайзия , Сингапур , Таиланд , Вьетнам , Камбоджа , Индонезия , Филиппины
Океания: Австралия , Новая Зеландия , Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание: стоимость доставки в другие страны, пожалуйста, свяжитесь с [email protected]
(2) Время доставки и время доставки
Срок доставки: 1-3 дня
Срок доставки: 5-10 рабочих дней (около 1-2 недель) в большинство стран.
Поскольку посылка будет возвращена отправителю, если она не была подписана получателем, обратите внимание на время прибытия посылки.
Примечание:
1) Адреса APO и абонентских ящиков
Настоятельно рекомендуем указывать физический адрес для доставки заказа.
Потому что DHL и FedEx не могут доставлять товары на адреса APO или PO BOX.
2) Контактный телефон
Контактный телефон получателя необходим агентству экспресс-доставки для доставки посылки. Пожалуйста, сообщите нам свой последний номер телефона.
3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием самых длинных расчетных сроков из перечисленных.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т.
