Светодиодная лампа своими руками на 220в. Как сделать светодиодную лампу на 220В своими руками: пошаговая инструкция

Как собрать светодиодную лампу на 220В в домашних условиях. Какие компоненты потребуются для сборки. Как правильно спаять схему светодиодной лампы. Какие преимущества у самодельных светодиодных ламп.

Преимущества самодельных светодиодных ламп на 220В

Светодиодные лампы, собранные своими руками, имеют ряд существенных преимуществ по сравнению с покупными:

• Низкая стоимость — самостоятельная сборка обходится значительно дешевле готовых ламп
• Возможность кастомизации под свои нужды — можно подобрать нужную яркость, цветовую температуру и другие параметры
• Развитие навыков в электронике — сборка лампы своими руками позволяет освоить основы схемотехники
• Высокая надежность при правильной сборке — самодельные лампы часто служат дольше заводских
• Возможность ремонта в случае поломки — легко заменить вышедшие из строя компоненты

Необходимые компоненты для сборки светодиодной лампы на 220В

Для изготовления простой светодиодной лампы на 220В потребуются следующие компоненты:

• Светодиоды — 20-30 штук сверхярких белых светодиодов
• Резисторы — 2-3 штуки номиналом 10-100 Ом
• Конденсаторы — 1-2 штуки емкостью 1-10 мкФ на 400В
• Диодный мост — 4 диода 1N4007 или готовый диодный мост
• Цоколь от старой лампы накаливания
• Проводники для соединения компонентов
• Теплопроводящий клей или термопаста

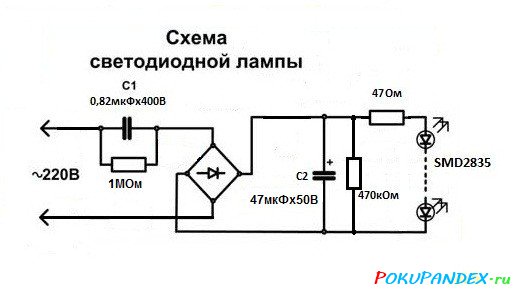

Схема светодиодной лампы на 220В

Принципиальная электрическая схема простой светодиодной лампы на 220В выглядит следующим образом:

Рассмотрим принцип работы данной схемы:

1. Сетевое напряжение 220В выпрямляется диодным мостом
2. Конденсатор C1 сглаживает пульсации выпрямленного напряжения
3. Резистор R1 ограничивает ток через светодиоды
4. Светодиоды D1-Dn соединены последовательно

Пошаговая инструкция по сборке светодиодной лампы

Процесс сборки светодиодной лампы на 220В своими руками включает следующие этапы:

1. Подготовка компонентов и инструментов
2. Сборка схемы на макетной плате
3. Пайка компонентов согласно схеме
4. Монтаж схемы в корпус лампы
5. Проверка работоспособности

Рассмотрим каждый этап более подробно.

Подготовка компонентов и инструментов

Перед началом сборки необходимо подготовить все компоненты согласно списку выше, а также следующие инструменты:

• Паяльник мощностью 30-40 Вт
• Припой и канифоль
• Бокорезы и пинцет
• Мультиметр

Сборка схемы на макетной плате

Для проверки работоспособности схемы рекомендуется сначала собрать ее на макетной плате без пайки. Это позволит легко внести изменения при необходимости.

Пайка компонентов

После проверки схемы на макетной плате можно приступать к пайке компонентов. Важно соблюдать полярность диодов и конденсаторов. Пайку следует выполнять аккуратно, избегая перегрева компонентов.

Монтаж схемы в корпус лампы

Собранную схему необходимо компактно разместить в цоколе от старой лампы накаливания. Для улучшения теплоотвода рекомендуется использовать термопасту или теплопроводящий клей.

Проверка работоспособности

Перед окончательной сборкой лампы следует проверить ее работоспособность, подключив к сети 220В через дополнительный предохранитель. При правильной сборке светодиоды должны ярко светиться без мерцания.

Меры безопасности при сборке и эксплуатации

При самостоятельном изготовлении светодиодной лампы на 220В необходимо соблюдать следующие меры безопасности:

• Использовать качественные компоненты с соответствующими номиналами
• Тщательно изолировать все соединения
• Не прикасаться к схеме при подключенном напряжении
• Использовать предохранитель для защиты от короткого замыкания
• Обеспечить хороший теплоотвод для светодиодов

Возможные проблемы и их решение

При сборке светодиодной лампы своими руками могут возникнуть следующие проблемы:

• Лампа не светится — проверить правильность подключения и целостность компонентов
• Слабое свечение — увеличить количество светодиодов или уменьшить сопротивление резистора
• Мерцание — проверить качество пайки и увеличить емкость сглаживающего конденсатора
• Перегрев — улучшить теплоотвод, уменьшить ток через светодиоды

Заключение

Сборка светодиодной лампы на 220В своими руками — увлекательный и полезный проект. Он позволяет сэкономить на покупке готовых ламп, получить нужные характеристики освещения и освоить основы электроники. При соблюдении правил безопасности самодельные светодиодные лампы могут служить долгие годы, радуя своей экономичностью и эффективностью.

как сделать самому (схема, видео, картинки)

01.12.2019 0 bogdann.tech Освещение

Светодиодная лампа, сделанная своими руками позволяет сэкономить на покупке осветительных приборов и усовершенствовать собственные навыки. Чем можно объяснить подобный интерес? Это обусловлено объективной экономичностью светодиодов. В условиях постоянно растущих цен на коммунальные услуги, попытка сэкономить на электричестве путем установки светодиодов через 220в полностью себя оправдывает.

Купить или сделать

Светодиодная лампа это оптимальное решение для освещения квартиры. Но как лучше поступить приобрести готовые лампы или сделать их своими руками?

Читайте также:

Самостоятельное изготовление мигающего светодиода

В пользу самодельных лампочек из светодиодов говорит несколько фактов:

• Это самый дешевый способ получить светодиодное освещение,
• Схема сборки не сложная, что позволяет выполнить работу своими руками даже начинающему электрику,
• При правильной самостоятельной сборке эффективность свечения не будет уступать фабричным устройствам,
• Для работы самодельной светодиодной лампы потребуется напряжение 220 Вольт.

А в чем выигрывают покупные светодиодные лампы?

1. Это гарантия качества изделия. Но только при условии, что вы покупаете продукцию проверенного производителя.
2. Длительный срок службы, превосходящий обычные лампы накаливания в несколько раз.
3. Эффективное световое излучение, обеспечивающее качественное освещение помещений.
4. Гарантия от производителя. Некоторые фирмы позволяют вернуть деньги за лампочку или обменять светодиодное устройство на новое в случае возникновения неисправностей или обнаружения заводского брака.

Но не стоит забывать, что покупная лампочка обойдется значительно дороже, чем сделанная собственными силами.

Читайте также:

Светодиодные лампочки или энергосберегающие: какие лучше, отличия и преимущества

Выбор всегда за вами. Если вы начинающий электрик и хотите самостоятельно сделать устройство полезное для дома, проблем возникнуть не должно. Мы расскажем, как можно сделать из светодиодов полноценную лампу, которая будет питаться от 220 Вольт.

Сборка конструкции

Хотя вариантов изготовления светодиодной лампы множество, мы рассмотрим пример с использованием старой люминесцентной лампочки. Они часто встречаются в домах и квартирах, потому проблем с поиском заготовки возникнуть не должно.

1. Главные интересующие нас компоненты люминесцентной лампы это цоколь и отражатель. Тут располагаются объединенные в электросхему элементы. Они отвечают за включение лампочки. Потому разбирайте корпус очень аккуратно, дабы не повредить конструкцию. Иначе придется искать другую люминесцентную лампу, пока не научитесь разбирать ее.
2. Непосредственно та схема, которая используется на люминесцентной лампе, для создания светодиодного устройства нам не подойдет. Ее следует разобрать.
3. Из цоколя потребуется использовать предохранитель. Потому извлекать ее из схемы не нужно.
4. Потребуется и сам диод. Обычно там применяют диоды марки 1N4007.
5. Для новой схемы добавляется электролит. Подойдет практически любой, но только напряжение его должно быть минимум 50 Вольт, а емкость от 100 мкФ и выше.
6. Следующая необходимая нам деталь исходной конструкции конденсатор. Его емкость составляет 1 мкФ, напряжение 630 Вольт.
7. Самый главный элемент для будущей светодиодной лампы это непосредственно сами светодиоды. Можете задействовать элементы из светодиодных лент. Их разрезают на участки, содержащие по 3 диода. Для питания этого участка используется напряжение 12 Вольт. Для нашей лампы потребуется взять 4 таких отрезка. Ниже приведена схема, согласно которой выполняется сборка всех компонентов будущей лампы.
8. Чтобы не возникало проблем с разбалтыванием светодиодов в цоколе, посадите их на любой клей. Желательно что-то из разряда супер-клея.
9. А для кусков диодов лучше использовать каркас. Вооружитесь для этих целей любым плотным материалом, который гнется. Исключением является металла и любой проводящий ток материал. Многие мастера используют пенокартон, свернутый в трубочку. Ее диаметр должен оказаться немного меньше, чем диаметр цоколя. Пенокартонную конструкцию лучше дополнительно насадить на клей для лучшего сцепления.
10. Грубо говоря, самодельные светодиодные лампочки, использующие питание на 220 Вольт это цоколь с основанием для кусочков светодиодной ленты. Отрезки ленты крепятся снаружи трубочки пенокартона, что образует светящуюся часть лампы. Все просто, как вы сами можете убедиться.
11. Согласно схеме, светодиодные отрезки ленты соединяются последовательно. При этом на деле они будут находиться друг над другом. Если есть необходимость, количество уровней из отрезков ленты можно увеличить, повысив тем самым яркость лампы. Только в этом случае потребуется выбрать конденсатор с электролитом, соответствующие мощности светильника с увеличенной емкостью.
12. Приклеивание ленты на пенокартонное основание рекомендуется с помощью жидких гвоздей. Так вы сможете подкорректировать расположение светодиодов. Супер-клей возьмется намертво. И если сделать что-то не совсем ровно, исправить это вы уже не сможете.
13. Саму ленту не редко заливают жидкими гвоздями. Снаружи остаются только сами светодиоды. Так светильник будет выглядеть оригинальнее, а клей дополнительно сможет защитить устройство от механических нагрузок.
14. Подобные собранные устройства на 220 Вольт могут питаться и от напряжения 40 Вольт.
15. Если использовать напряжение 220 Вольт, каждый отрезок ленты с диодами получит напряжение 11,5 Вольт.
16. Если же повысить его до 240 Вольт, идущее на отрезки светодиодов напряжение станет 12 Вольт.
17. Подобные моменты позволяют понять, что сделанные лампы не будут опасаться перепадов напряжения.
18. Собрав конструкцию согласно схеме, вы получите лампу с приличной эффективностью излучаемого света.

Читайте также:

Как правильно спаять светодиодную ленту?

Есть ли у подобной схемы недостатки? Да. Но он один, хотя и существенный.

Проблема собранной схемы в том, что вы получаете электрическую открытую связь, заключенную между электрической сетью на 220 Вольт и светодиодами. Потому обращение с подобными устройствами потребует повышенного внимания. Но если соблюдать элементарные правила безопасности, проблем с эксплуатацией самодельной лампочки возникнуть не должно.

Хотя процесс самостоятельной сборки светодиодной лампы не является сложным, при отсутствии элементарных знаний в данной сфере есть минимум две причины отказаться от самостоятельных попыток собрать конструкцию:

1. У вас просто может ничего не получиться, если не разбираться в схемах.
2. Собранная кустарным способам лампочка может навредить всей проводке вашего дома, привести к печальным последствиям.

Если же опыт есть, хотя бы из личного интереса стоит попробовать собрать нечто подобное.

bogdann.tech

Администратор сайта Electricvdele.Ru

• Next Технические характеристики шнура ШВВП: расшифровка и аналоги
• Previous Обзор светодиодных ламп с цоколем E27 и их технические характеристики

Светодиодная лампа своими руками на 220 вольт. Схема и описание

Главная » Свет » Светодиодная лампа своими руками на 220 вольт. Схема и описание

В наше время все чаще встает вопрос энергосбережения. Для решения этого вопроса производители выпускают энергосберегающие лампы (люминесцентные), имеющие цоколь как у стандартных ламп накаливания на 220 вольт.

Потребление электроэнергии данным видом электроламп, бесспорно, значительно меньше, чем у простых ламп накаливания на 220 вольт. В свою очередь обозначенный срок службы их составляет приблизительно 5000 часов, то есть приблизительно в 5 раз больше срок службы обычной лампы.

При всех плюсах в этой электролампе имеется и недостаток — высокая цена. В данных лампах применяется особый электронный балласт, но, хотя он ломается весьма редко, а вот нити данной электролампы сгорают достаточно часто, зачастую не проработав даже заявленного срока службы.

Но сейчас выпускаются сверхяркие светодиоды, которые в свою очередь можно использовать для изготовления самодельной светодиодной лампы своими руками. Срок службы нынешних светодиодов доходит приблизительно до 50000 часов, это почти 6 лет постоянной работы.

Описываемая в данной статье светодиодная лампа своими руками на 220в  специально создавалась для питания от электросети напряжением 220 В.

Электросхема довольно проста, и не требует наладки. Особенностью данной лампы служит использование светодиодов с большим углом излучения, в результате чего создается ровный и яркий свет. В свою очередь к плюсам этой лампы возможно отнести очень небольшое энергопотребление (около 2 Вт) и повышенный КПД.

Главным элементом электрической схемы являются ультраяркие светодиоды (25 штук) белого спектра излучения. В роли HL1 — HL25 лучше применить светодиоды с углом излучения 160 градусов, например, марки 5WW4SC. Их возможно поменять на другие светодиоды с прямым напряжением от 3,2 до 3,7 вольт и током потребления около 20 мА.

Светодиоды запитаны от бестрансформаторного модуля питания, который состоит из гасящего конденсатора С1, резистора R1, выпрямительного моста на диодах VD1…VD4, сглаживающей емкости С2 и ограничительного сопротивления R2.

Сетевое напряжение 220 вольт гасится цепью элементов R1, С1, R2. Емкость С1 должна быть на напряжение не менее 250 В. Затем пониженное напряжение идет на выпрямительный мост, и дальше через емкостный фильтр С2 напряжение поступает на последовательно соединенные светодиоды HL1 — HL25. При использовании в схеме 37-и светодиодов можно убрать сопротивление R2.

В данной схеме предусмотрена возможность защиты светодиодов от скачка повышенного напряжения 220 вольт. Она состоит из предохранителя на 80 мА и варистора (TVR05361 или FNR05361). При увеличении сетевого напряжения сопротивление варистора резко падает, что приводит к перегоранию предохранителя.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Categories Свет Tags Светодиод

Отправить сообщение об ошибке.

Светодиодные ленты 220В-240В переменного тока — Купить светодиодное освещение онлайн

Сортировать по —Цена: Сначала самая низкая Цена: Сначала самая высокая Название продукта: от A до Z Название продукта: от Z до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

Показаны 1–12 из 12 позиций

• Светодиодная лента COB 220В | 640 светодиодов/м | 10 м | ФЛИП ЧИП | 1650 лм/м | 15 Вт/м | CRI90 | IP67 Светодиодная лента COB 220В | 640 светодиодов/м | 10м |…

  От 187,07 €

  Светодиодная лента COB длиной 10 метров с 640 светодиодами/метр FLIP CHIP высокой мощности, мощностью 15 Вт с диммированием при напряжении 220 В. Он включает в себя клейкую ленту 3M для облегчения его установки. Предназначен для размещения внутри и снаружи помещений. Идеально подходит для ОСВЕЩЕНИЯ всех видов пространств. НЕ ТРЕБУЕТСЯ ИСТОЧНИК ВЫПРЯМИТЕЛЯ = ПОСТОЯННОЕ 220В. -НЕТ ПАДЕНИЯ НАПРЯЖЕНИЯ-. Если вы обрабатываете его для размещения на открытом воздухе,…

  № по каталогу: SP640D15W

• Комплект Anti-Blinking для светодиодных лент 220v Комплект Anti-Blinking для светодиодных лент 220v

  18,94 €

  Это устройство устраняет мерцание светодиодных лент 220 В, когда его причина связана с током, создаваемым нагрузками по напряжению, которые питают светодиодные фонари. Устройство запоминает напряжение и регулирует его подачу, чтобы избежать мерцания полосок, питаемых от 220В. Светодиодная лента 220В Арт. 2835-120П-С-230В

  № по каталогу: PHLDR90568

• Силиконовый клей для светодиодных лент и электронных компонентов — IP65 Силиконовый клей для светодиодных лент и.

  ..

  2,93 €

  Силиконовый клей и герметик, специально разработанный для крепления светодиодных лент и электронного оборудования. Наш силикон нейтрален, не содержит спирта в своем составе, устойчив к влаге и имеет полужесткую текстуру. Выдерживает температуру от -55ºC до 160ºC. Устойчив к старению и атмосферным воздействиям. Гибкость и стабильность в долгосрочной перспективе.

  № по каталогу: 3565

• Разъем для светодиодной ленты 230В Разъем для светодиодной ленты 230В

  0,70 €

  на сайте factorled.com вы найдете соединительный разъем для светодиодных лент на 230В. Идеально подходит для светодиодных лент с силиконом. Мы рекомендуем использовать ленту радиатора и алюминиевый профиль для увеличения срока службы.

  № по каталогу: 8201

• Светодиодная лента 15W — CUSTOM CUT — Dimmable 220V AC SMD 2835 180 LED/м IP65 — 15мм Светодиодная лента 15W — CUSTOM CUT — Dimmable 220V.

  ..

  2,94 €

  -СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ 220В. ДЛЯ РЕЗКИ- В комплект входят: выпрямительный кабель + светодиодная лента + торцевая заглушка. Размер: 15 мм. 180 диодов SMD2835 на метр подключается напрямую к блоку питания через необходимый выпрямительный кабель. Для наружного использования IP65 необходимо герметизировать для правильной защиты соединений. 1 ЕДИНИЦА = 1 МЕТР СВЕТОДИОДНОЙ ЛЕНТЫ (ВЫБЕРИТЕ НУЖНЫЕ МЕТРЫ)…

  Код: 1020

• Заглушка для неоновых светодиодных лент 8мм Заглушка для неоновых светодиодных лент 8мм

  0,07 €

  С этим типом прозрачного колпачка можно легче удерживать 13-мм и 15-мм светодиодные ленты 220 В. Это продукт, подходящий для внутреннего и наружного использования. Важно: При использовании вне помещений необходимо силиконизировать колпачок, чтобы обеспечить надлежащую изоляцию.

  № по каталогу: 1030

• Профиль ПВХ — 1М.

  — для светодиодных лент 220В Профиль ПВХ — 1М. — для светодиодных лент 220В

  1,18 €

  Профиль из ПВХ, который позволяет крепить светодиодные ленты 220V Monocolor, обеспечивая надежную установку простым способом. С помощью этого профиля можно создавать декоративные приложения, такие как световые линии, встроенные в любой тип материала, разметка ступеней, подсветка вывесок, под кухонными шкафами, эстетические решения в ванных комнатах, перила и т. д.

  № по каталогу: 1034

Как собрать комплект светодиодной лампы

Набор светодиодной лампы своими руками — идеальный проект для дома или изучения электроники. Эти комплекты светодиодных ламп являются экологически чистыми, энергоэффективными и помогают домовладельцам экономить деньги на счетах за электроэнергию. Благодаря этим характеристикам светодиодные светильники становятся все более популярными.

Светодиодная лампа не может включиться сама по себе. Для работы нужна цепь.

Создание комплекта светодиодов легко освоить. Прочитав эту статью, вы узнаете о том, как работают особенности схемы и обеспечивают питание вашей светодиодной лампы. Кроме того, это руководство предоставляет вам необходимые шаги, чтобы собрать все это вместе с помощью пайки. В статье также рассказывается о различных типах комплектов светодиодного освещения.

Итак, давайте посмотрим!

https://www.wellpcb.com/led-lamp-kit.html

DIY LED LAMP KIT

Необходимы инструменты:

Этот набор светодиодов содержит следующие компоненты:

• 10ohm R2 Metal Film Resistor x1
• 200K R3 Metal Film Recesire x1
• 470K x140003 200k R3 Metal Film Resistor x1
• 470KISTINT
• 1 мкФ, 400 В, конденсатор C1, 1 шт.
• 4,7 мкФ, 400 В, конденсатор C2, 1 шт.
• 1N4007 D1-D4, диод, 4 шт.0004
• Красный кабель, 60 мм, 1 шт.
• Черный кабель, 60 мм, 1 шт.

Для изготовления этого набора светодиодной лампы своими руками требуются следующие инструменты: паяльник мощностью 30 Вт, палочка для припоя 0,8 мм, мультиметр, пинцет и диагональные плоскогубцы. Подготовить комплект светодиодных ламп к установке несложно. Для начала убедитесь, что у вас есть нужное количество указанных деталей. Затем с помощью мультиметра измерьте сопротивление. Наконец, отрегулируйте полярность детали и направление монтажа печатной платы.

Описание параметров и принцип работы:

В этом проекте используется светодиодная лампа YSU-L120 85–277 В переменного тока. Он потребляет 6 Вт энергии и имеет прозрачный цвет. Лампа имеет высоту 130 мм и диаметр плафона 80 мм со световым потоком 280-320 лм.

RC-конденсатор цепи требует для работы 220 В переменного тока низкого напряжения. Он также поддерживает стабилизацию напряжения, а фильтр удаляет импульсный постоянный ток, создавая вместо него плавный постоянный ток.

Шаги по установке и пайке компонентов:

Сначала припаяйте резистор 10 Ом к R2 и резистор 200 кОм к R3. Затем приварите все четыре диода к D1-D4. После этого приварите конденсатор 470К к резистору R1. Далее приварить конденсатор 1мкФ-400В на С1. Последний конденсатор 4,7 мкФ 400 В приваривается к C2.

Затем соедините вместе красный и черный провода. Затем приварите светодиоды.

После сварки подключите питание и световой щит. Наконец, прикрепите плату блока питания к цоколю лампы.

На этом этапе можно определить, горит ли светодиод. В случае успеха переходите к следующим шагам. Каждый светодиод должен загореться, потому что после установки трудно снять крышку лампы.

Установите световую пластину на крепежную стойку корпуса лампы. Используйте паяльник, чтобы распушить фиксирующую колонку. Последние два шага просты: поместите световую панель в корпус лампы и установите крышку.

Типы комплектов светодиодных светильников:

Вы также можете установить различные типы светодиодных светильников, в зависимости от проекта. Эти комплекты светодиодных светильников, специально разработанные для использования дома или на открытом воздухе, отвечают вашим потребностям.

Комплект светодиодной ленты

Разработанный для легкой установки комплект светодиодных лент поставляется либо в наборе цветов RGB, либо в прозрачно-белом цвете. Он применим для различных проектов, таких как подсветка, освещение книжных полок, освещение витрин и освещение под шкафами.

Комплект светодиодных фонарей для прицепа

Идеально подходит для прицепов, которым требуются светодиодные фонари. Как правило, комплект светодиодных фонарей прицепа включает в себя два стоп-сигнала/поворотника/заднего фонаря, два боковых габаритных и габаритных фонаря, жгут проводов и монтажное оборудование.

Комплект светодиодной подсветки для потолочного вентилятора

Комплект светодиодной подсветки для потолочного вентилятора позволяет установить светильники на потолочный вентилятор. Устанавливается в середине потолочного вентилятора.

Комплект светодиодных лодочных фонарей

Комплект светодиодных лодочных фонарей, который можно использовать в любом месте на лодке, бывает одноцветным или многоцветным. Эти огни повышают безопасность, видимость и освещение, что делает их идеальными для ночного времени.

Комплект светодиодной подсветки для видеосъемки

Комплект светодиодной подсветки для видеосъемки идеально подходит для фото- и видеосъемки. Они также бывают разных размеров.

Комплект светодиодных радиоуправляемых фонарей

Вы можете установить их на свой радиоуправляемый автомобиль, подключив их между сервоприводами и приемниками. Левый и правый светодиоды мигают при управлении автомобилем.

Комплект светодиодных противотуманных фар

Когда дело доходит до плохой погоды, комплект светодиодных противотуманных фар идеально подходит для вашего автомобиля. Он энергоэффективен и повышает безопасность благодаря яркому освещению.

Вывод:

Изготовление собственной светодиодной лампы может быть полезной задачей. Прочитав эту статью, вы узнали, как использовать необходимые компоненты для подготовки к установке.
