Термопот ремонт своими руками. Ремонт термопота своими руками: устройство, частые неисправности и способы их устранения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен термопот. Какие бывают поломки термопота. Как разобрать термопот для ремонта. Как починить нагревательный элемент термопота. Как отремонтировать помпу термопота. Что делать, если термопот не включается. Стоит ли ремонтировать термопот самостоятельно.

Содержание

Устройство и принцип работы термопота

Термопот — это электрический прибор, совмещающий функции чайника и термоса. Он позволяет не только быстро вскипятить воду, но и длительное время поддерживать её температуру. Основные элементы конструкции термопота:

Корпус с теплоизоляцией
Резервуар для воды (обычно от 3 до 5 литров)
Нагревательный элемент (ТЭН)
Терморегулятор
Помпа для подачи воды
Панель управления
Электронная плата управления

Как работает термопот? Вода заливается в резервуар и нагревается до кипения мощным нагревательным элементом. После закипания включается режим поддержания температуры — вода подогревается менее мощным ТЭНом. Терморегулятор контролирует температуру и включает/выключает нагрев. Подача горячей воды осуществляется с помощью помпы.

Частые поломки термопотов

Какие неисправности чаще всего возникают в термопотах:

Перегорание нагревательного элемента (полностью или частично)
Поломка помпы
Выход из строя терморегулятора
Проблемы с электронной платой управления
Повреждение шнура питания
Неисправность кнопок управления

Рассмотрим подробнее наиболее распространенные поломки и способы их устранения.

Как разобрать термопот для ремонта

Чтобы добраться до внутренних компонентов термопота и произвести ремонт, необходимо его разобрать. Как правильно это сделать:

Отключите термопот от сети и слейте всю воду
Снимите верхнюю крышку (обычно она крепится на защелках)
Открутите винты на дне корпуса
Аккуратно разъедините верхнюю и нижнюю части корпуса

Отсоедините провода от электронной платы и других компонентов (предварительно сфотографируйте или зарисуйте схему подключения)
Извлеките внутренние компоненты из корпуса

Теперь у вас есть доступ ко всем элементам термопота для диагностики и ремонта.

Ремонт нагревательного элемента термопота

Нагревательный элемент (ТЭН) — одна из самых частых причин поломки термопота. Как определить, что проблема именно в нём? Признаки:

Вода не нагревается или нагревается очень медленно
Термопот перестал поддерживать температуру воды
Нагрев работает, но температура не поднимается выше определенного уровня

Что делать, если сгорел ТЭН в термопоте:

Проверьте сопротивление ТЭНа мультиметром. Если показывает обрыв — элемент перегорел
Снимите старый ТЭН, открутив крепежные гайки
Приобретите аналогичный нагревательный элемент (обратите внимание на мощность и диаметр)
Установите новый ТЭН, подключите провода
Проверьте работу термопота

Важно: если в термопоте два нагревательных элемента (для кипячения и поддержания температуры), меняйте оба сразу.

Как починить помпу термопота

Если термопот перестал подавать воду или подает её слабо, вероятно, проблема в помпе. Возможные причины и способы устранения:

Засорение помпы

Накипь и загрязнения могут мешать работе крыльчатки. Решение:

Разберите помпу
Очистите все детали от накипи раствором лимонной кислоты
Промойте чистой водой и просушите
Соберите помпу обратно

Поломка электродвигателя помпы

Если мотор не работает, проверьте:

Целостность обмоток двигателя мультиметром
Подачу питания на двигатель
Исправность кнопки включения помпы

При выходе двигателя из строя понадобится его замена. Можно купить новую помпу целиком или подобрать аналогичный мотор.

Что делать, если термопот не включается

Если термопот вообще не подает признаков жизни, проверьте:

Целостность шнура питания и вилки
Исправность розетки
Предохранитель внутри термопота
Кнопку включения
Подачу напряжения на плату управления

Часто причиной является перегоревший предохранитель. Его легко заменить на аналогичный. При неисправности платы управления её придется менять целиком.

Стоит ли ремонтировать термопот самостоятельно

Ремонт термопота своими руками имеет ряд преимуществ:

Экономия денег на услугах мастера
Возможность быстро устранить неисправность
Получение опыта и навыков ремонта бытовой техники

Однако есть и риски:

Возможность усугубить поломку при неправильных действиях
Риск поражения электрическим током
Сложность диагностики некоторых неисправностей

Если вы не уверены в своих силах или поломка сложная, лучше обратиться к специалисту. Но простые неисправности вполне можно устранить самостоятельно, следуя инструкциям и соблюдая меры безопасности.

принцип работы, советы мастера, обзор неисправностей

Содержание

Устройство и принцип работы термопота
Частые поломки термопотов
Неисправный сетевой кабель термопота
Микросхемы
Не работает помпа
Ремонт нагревательных элементов термопота

Термопот — это полезный бытовой прибор, изобретенный не так давно. Он сочетает в себе функции электрического чайника и термоса, и во многом похож на самовар. С одной стороны, он позволяет быстро вскипятить воду, с другой – длительное время поддерживать ее температуру. Однако и такой бытовой технике время от времени требуется ремонт. Если вы хотите самостоятельно выполнить ремонт термопота, перед тем, как приступить к работе, узнайте как можно больше о том, как этот прибор устроен и функционирует.

Для этого достаточно прочесть приложенную к прибору инструкцию.

Устройство и принцип работы термопота

Все нагревательные приборы устроены по одной схеме, различает их лишь добавочный функционал и материал, из которого они произведены. Функциональные элементы прибора помещены в защитный корпус, поэтому для того, чтобы починить термопот своими руками, понадобится снять корпус. Жидкость вливается в резервуар из нержавейки, в дно которого интегрированы два нагревательных элемента — ТЭН. Первый осуществляет подогрев жидкости до кипятка, а другой ТЭН нужен для поддержания температуры. Все кабели оснащены защитным покрытием из керамики, что не позволяет кабелям контактировать со стальным резервуаром.

В боковой части находится трубчатый предмет (водяная помпа). Этот насос, нужный для подачи воды. В различных модификациях падение напряжения на моторе находится в диапазоне 8-24 В.

Стоит отметить и электрическую плату, на которой установлена схема, нужная для вторичного кипячения. Кроме того, она необходима для преобразования напряжения. Оборвавшиеся контакты на данной плате можно отремонтировать своими руками, просто воспользовавшись паяльным инструментом.

Кроме этой главной платы, прибор обладает и модулем управления. Он поддерживает функционирование клавиш подачи воды и вторичного подогрева. Также к модулю подсоединены индикаторы, показывающие, в каком из доступных режимов техника работает в данный момент.

В нагревательном устройстве имеет огромную значимостью терморегулятор. Он монтируется в донной или боковой части резервуара для воды. Для ситуаций, когда терморегулятор по какой-то причине не работает, был создан термопредохранитель. Он исключает возможность перегрева и поломки термопота при его случайной активации с пустым резервуаром.

Выяснив, где находятся все ключевые элементы термопота, становится существенно легче установить причину поломки и сделать ремонт термопота своими руками. Но правильнее будет исследовать схему, разобраться во всех соединениях и в том, какие детали подлежат замене. В некоторых случаях ремонт нецелесообразен, и даже специалисты не берутся за него.

Совет:
Читайте также: Ремонт блендера своими руками: исправляем поломки

Частые поломки термопотов

Рассмотрим самые частые неполадки и способы их устранения.

Индикаторная панель не загораются и устройство вообще не функционирует. В такой ситуации необходимо осмотреть все провода и места соединений, а также терморегулятор и предохранитель. Если больше одной поломки, то будет труднее отремонтировать аппарат своими руками.

Функционирует только клавиша вторичного кипячения, но главное первичное кипячение не выполняется. В такой ситуации проводят проверку термовыключателя, расположенного в дне.
Главное кипячение функционирует, но при вторичном, термопот не работает. Необходимо обследовать модуль на главной плате.
Кипячение не работает, доступен только подогрев. Вероятнее всего, сгорел нагревающий компонент, либо порвался провод.
Не работает подача воды. Имеются нарушения в работе насоса. Нередко при этом сгорает спиральный элемент для вспомогательного нагрева, впоследствии чего на двигатель не подается напряжение.

Смотрите также –Как самостоятельно отремонтировать электрический чайник

Неисправный сетевой кабель термопота

[ads-pc-4] [ads-mob-5] Корпус техники закрепляется шурупами, которые нужно выкрутить, заблаговременно вынув штекер из розетки. Во внутренней части вы найдете планку, которую надо внимательно осмотреть. Всевозможные сгоревшие составляющие, без сомнений, показывают на конкретное местоположение неисправности. Шнур бережно отделяется от устройства и проверяется тестером. Если причина неполадки в кабеле, вы сможете быстро заменить его своими руками.

Микросхемы

В стандартном термопоте есть два электронных модуля:

Для электропитания.
Для управления.

Оба надо визуально осмотреть, нет ли на них раздувшихся конденсаторов, перегорелых резисторов, непригодных предохранителей, порванных дорожек. Повреждённые элементы заменить новыми, контакты и пайка восстанавливаются лужением.

Но в первую очередь необходимо проверить присутствие предохранителей и их целостность. Если смена компонента не помогает, а вместо этого замененная деталь тоже сгорает, значит, неисправность кроется в электронике, вышедшей из строя из-за короткого замыкания.

Номинал резисторов указывается разноцветными полосками. Стандартный вопрос состоит в том, как узнать, с какой стороны маркировка начинается, а с какой заканчивается.

С конденсаторами значительно легче — они набухают. Как правило, новичков, разыскивающих методы починки термопота, мучает вопрос — что значит «набухают»? Чтобы понять, достаточно хоть раз увидеть неработающий конденсатор.

С диодами всегда проблематичнее, однако, и ломаются они значительно реже. Нужно просто отделить компонент и проверить его тестером с обоих концов, чтобы выяснить, работает ли он.

Порванные дорожки электронной схемы следует слегка почистить, убирая с них лакировочный слой. Потом поверхность подвергается лужению и покрывается припоем. Работать будет так же хорошо, как и прежде.

Совет:
Читайте также: Ремонт швейных машин своими руками

Не работает помпа

Насос качает воду для подачи через кран в ручном или автоматическом режиме. Насос устроен довольно просто, он включает в себя несколько простых обмоток, в которых сможет разобраться любой новичок. Все контакты надо прозвонить парами. Также насос, демонтированный с корпуса, стоит протестировать, направив на него определенное напряжение. Нужные для проверки насоса 12 Вольт можно получить от простых батарей либо аккумулятора машины.

Ремонт нагревательных элементов термопота

Не советуем менять металлические листы с клеммами на другие. Защищенность от перегрева обеспечивается выключателями биметаллического вида. Долговечность аппарата в значительной мере зависит от функционирования данного элемента. Как правило, термовыключателей в ТЭН больше одного, причем один из них осуществляет контроль над характеристиками жидкости, а второй не допускает активации при пустом резервуаре. В такой ситуации компонент ТЭН нагревается до температуры больше ста градусов и разрывает цепь электропитания.

Чтобы улучшить контакт выключателей ТЭН, используют особую пасту, схожую с той, что наносится между вентилятором и процессором ПК.

Этот чувствительный компонент функционирует довольно просто. Когда окружающее пространство прогревается до установленной температуры, контакты выключателя ТЭН размыкаются. Но стоит температуре снизиться на 15-30 градусов от данной точки, как электропроводимость возобновляется. К сожалению, нельзя выяснить, к какому виду относятся данные элементы ТЭН, просто просмотрев инструкцию термопота. Однако поверхности элементов всегда имеют маркировку, благодаря чему можно выбрать оптимальную замену.

Совет:
Читайте также: Ремонт кофемашины своими руками

Как правило, компания-изготовитель не удовлетворяется простой системой защиты от перегрева и оснащает технику предохранителями. Это маленькие трубчатые элементы, вплотную притиснутые к стенке резервуара либо наклеенные на него. Когда стальной резервуар нагревается до критической температуры, предохранитель ТЭН сгорает, и устройство не будет работать, если его не заменить. Вот почему следует тщательно обследовать технику в плане присутствия таких дефектов.

Также при помощи тестера проверяется работоспособность биметаллического контакта. Перед началом проверки элемент ТЭН следует выпаять.

Когда сгорают спирали греющих компонентов, ремонтировать технику просто невыгодно. Резервуар слишком сложен для самостоятельно разбора, а изоляция и кабели достаточно недешевы.

После окончания ремонтных работ следует протестировать безопасность устройства. С этой целью следует определить сопротивление между вилкой и резервуаром, и между вилкой и наружным корпусом. В нормальной ситуации оно обязано быть бесконечным.

Смотрите также –Выбираем термопот для дома

информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru

Прогресс не стоит на месте и все чаще для нашего удобства создаются электроприборы, имеющие удобные функции для применения в быту или в промышленности. Новинок уже так много, что не все о них знают и понимают, для чего их нужно использовать. Одной из таких относительных новинок для применения в быту является термопот.

Термопот представляет собой электрический бытовой прибор, который используется одновременно как чайник и термос. То есть функциями термопота являются нагрев воды и поддержание ее в нужном диапазоне температуры. Совмещение этих функций оказалось таким удачным, что термопоты сейчас стали очень популярными и заняли надлежащее место у нас на кухне.

По внешнему виду термопот представляет собой емкость объемом до 5 литров в металлическом или пластиковом корпусе. Бывают и термопоты большего объема, но они уже применяются не для домашнего использования, а для ресторанов и кафе. Вверху конструкции находится крышка, на которой обычно располагается удобная панель управления нагревом. Подача воды в термопот осуществляется при помощи специального ручного или электрического насоса.

Температура, поддерживаемая термопотом, может быть установлена в определенном диапазоне в соответствии с температурными режимами на панели управления. Различные модели термопотов могут иметь несколько таких режимов. Термопот, в зависимости от сложности конструкции, может просто нагревать воду до кипения, а потом вода будет медленно остывать, но также есть модели, которые могут постоянно поддерживать температуру воды на определенном уровне, используя специальный нагревательный элемент для этого.

Также, как и в другой умной бытовой технике, термопоты могут выполнять дополнительные функции, такие как подогрев воды в определенное время по таймеру или через управление по смартфону, выбор температуры с точностью до нескольких градусов, самоочистка и прочее.

Для того, чтобы хорошо поддерживать температуру воды, в конструкции термопота предусмотрена изоляция. Однако в отличие от хороших термосов, в которых изоляцией выступает вакуум, в термопотах обычно имеется обычная воздушная прослойка. Это означает, что все же остывание воды в термопоте будет быстрее, чем в термосе, однако вода в нем может подогреваться при помощи встроенных электронагревателей.

Термопот даже небольшого объема из-за толстого слоя изоляции имеет довольно большие размеры, поэтому для удобства наливания воды в термопотах используются удобные помпы. Помпы эти могут быть как электрическими, так и механическими.

Также в конструкции термопота обычно имеется ступенчатый или плавный терморегулятор, кнопочные или сенсорные панели управления и прочее.

Конструкция термопота

Для ремонта термопота вам потребуется больше знаний и времени, чем для ремонта обычного электрочайника, поскольку его конструкция намного сложнее. Кроме электронагревателя и кнопки питания, как в чайнике, в термопоте также имеется терморегулятор, который включает и выключает нагреватель в зависимости от температуры воды в емкости.

Пример конструкции термопота можно посмотреть на рисунке ниже:

Рисунок 1. Устройство термопота

Для того, чтобы производить кипячение воды и последующий подогрев, по идее, можно использовать и один обычный кольцевой нагревательный элемент. Однако, если хомутовый нагреватель будет иметь небольшую мощность — нагревать воду до кипения он будет очень долго. А если мощность будет большая, то для поддержания нужной температуры будет включаться мощный нагрев, что приведет к повышенному потреблению электроэнергии. Поэтому в конструкции термопота применяют не стандартные кольцевые миканитовые нагреватели, хомутовый ТЭН для термопота представляет собой электронагреватель с двойным греющим элементом – с большей и с меньшей мощностью. Мощный нагреватель применяется для кипячения воды, а второй используется при подогреве и поддержании нужной температуры.

Рисунок 2. Схема термопота

Кроме нагревателя, в конструкцию термопота входит насос, который перекачивает воду из резервуара. Если используется не механический, а электронасос, то чаще всего это будет насос с электропитанием на 12 или 24 В постоянного тока, а это значит, что в конструкцию будет входить преобразователь напряжения, часто являющийся причиной поломки термопота.

Типовые поломки и ремонт термопота

Как видно из конструкции, починить термопот сложнее, чем обычный чайник, однако чаще всего вы сможете это сделать самостоятельно, а наша статья поможет вам в этом.

Как разобрать термопот?

Для того, чтобы приступить к ремонту термопота, для начала вам нужно будет его разобрать и добраться до вышедших из строя элементов.

Вначале нужно снять верхнюю кнопку. Обычно она крепится на защелках, поэтому для того, чтоб аккуратно ее извлечь потребуются некоторые усилия. Но будьте осторожны, ведь хрупкий пластик легко сломать.

Рисунок 3. Снятие верхней кнопки

Потом наш термопот нужно развернуть и определить, как закреплено днище. В нашем примере дно термопота закреплено винтами, скрытыми за кольцом.

Рисунок 4. Снятие дна термопота

Поддеваем кольцо отверткой или чем-то плоским и снимаем кольцо, после чего откручиваем винты. Теперь можно аккуратно поддевая пластиковые защелки снять дно.

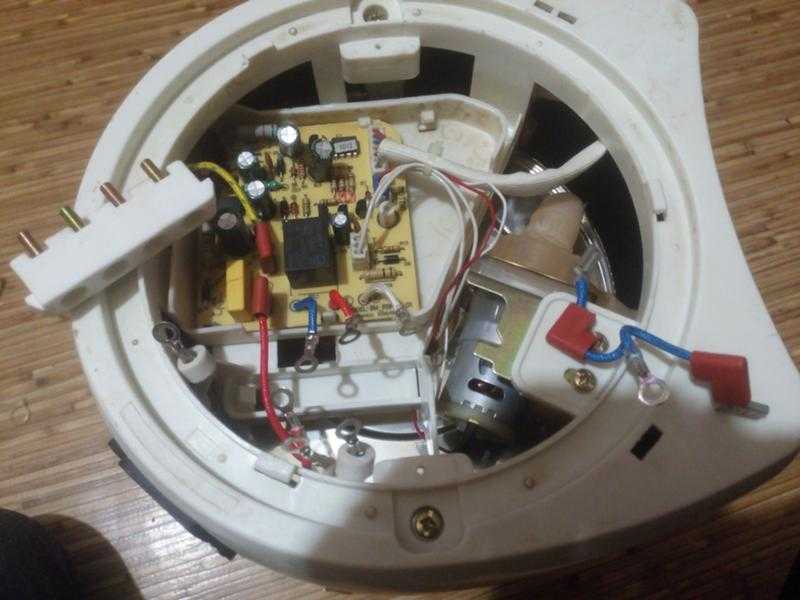

Рисунок 5. Электронная часть термопота внутри корпуса

Когда мы снимем дно термопота, будет видна электронная часть и мы получим доступ почти ко всем элементам для ремонта. Для удобства можно всю электронику вынуть из корпуса, нужно всего лишь открутить еще два винта.

Рисунок 6. Электронная часть термопота вне корпуса

Прежде чем вынимать электронную часть из корпуса, придется еще и отсоединить провода от контактов. В большинстве случаев они просто снимаются, но бывает, что нужно нажать на рычажок.

На фото стрелками отмечены три провода, которые нужно отсоединить, после чего корпус можно будет снять. Таким образом мы получим полный доступ к нужной нам электронике.

Поломки термопота, связанные с ТЭНом

В термопотах часто можно встретить два типа поломок, которые связаны с ТЭНом:

Нагрев воды происходит нормально, но температура не удерживается на должном уровне, и вода остывает.
Вода поддерживается на установленной температуре, но не греется до кипячения.

Рисунок 7. Хомутовый ТЭН для термопота

Несмотря на то, что проблемы вроде бы две, причина одна – нагревательный элемент. Просто хомутовый нагреватель для термопота состоит из двух частей: более мощная спираль ТЭНа кипятит воду, а нагревательный элемент с меньшей мощностью поддерживает определенную заданную температуру жидкости.

Несмотря на то, что нагревательных контуров два, они вместе находятся в одном корпусе и при поломке хотя бы одного нагревательного элемента придется поменять весь нагреватель.

Замена хомутового ТЭНа для термопота

ТЭН для термопота внешне очень похож на промышленные миканитовые кольцевые нагреватели, которые часто используются на экструдерах. Он также представляет собой металлическое кольцо в несколько сантиметров шириной, однако для подключения к сети выведено не два, а три провода, которые позволяют подавать питание на два разных нагревательных элемента, находящихся внутри.

Параметры хомутовых нагревателей для термопота обычно написаны на самом ТЭНе. Диаметр таких ТЭНов для бытовых термопотов обычно составляет от 14-15 см до 16-17 см. Диапазон указывается в диапазоне размеров, поскольку может регулироваться стяжкой в определенном пределе, как и в наших универсальных кольцевых нагревателях. Мощность хомутовых ТЭНов для термопота обычно составляет от 0,5 до 2 кВт.

Рисунок 8. Замена хомутового ТЭНа в термопоте

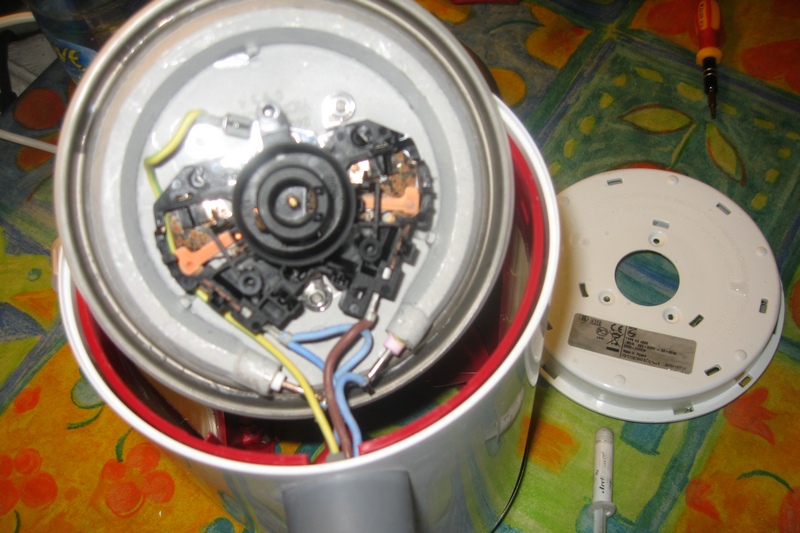

Как только вы снимете дно нагревателя, сразу же увидите нагревательный элемент. Выводы нагревателя изолированы керамическими бусинами и зафиксированы гайками, которые нужно снять. Только перед этим обязательно пронумеруйте выводы, так как нужно будет подключить их точно на те же места.

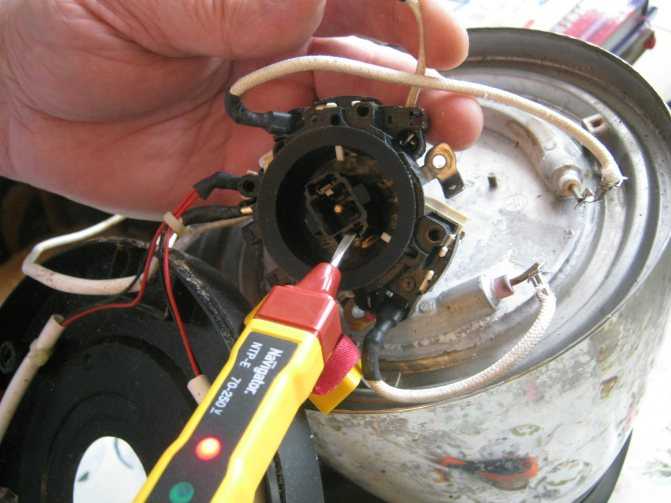

Перед тем, как производить демонтаж ТЭНа, нужно убедиться, что проблема действительно в нем. Для этого можно проверить сопротивление нагревательных элементов при помощи мультиметра. Для этого один из щупов прибора должен касаться общего вывода (там, где один провод), а второй сначала соединить с одним, а потом с другим проводом с противоположной стороны ТЭНа.

Рисунок 9. Выводы хомутового ТЭНа и их назначение

Если в каком-то из нагревателей спираль перегорела, на мультиметре будет виден обрыв. Тогда причина поломки станет однозначной и надо проводить демонтаж и замену ТЭНа.

Открутив болты стяжки, можно увеличить диаметр нагревателя и его можно будет легко вытащить. Когда ТЭН будет ставиться обратно, болты нужно будет подкрутить для плотного обхвата.

Как обойтись без нового ТЭНа?

Если мы хотим просто заменить ТЭН – не проблема, покупаем новый и устанавливаем на термопот. Стоимость хомутовых ТЭНов для термопота обычно составляет половине цены нового, поэтому можно сэкономить.

Однако, если вы хотите поковыряться в нагревателе и не приемлете легких решений, попробуем описать восстановление хомутового нагревателя для термопота.

Если ТЭН перегорел, значит произошел обрыв нагревательной спирали. И хотя нагреватель для этого не предназначен, можно попробовать аккуратно разобрать корпус, обнаружить место разрыва и соединить провод (скрутить или спаять). К сожалению, нихромовую и фехралевую проволоку не так просто спаять из-за возникающего снаружи оксидного слоя. Но если у вас получилось, можно проверить работоспособность нагревателя и в случае успеха установить его в термопот.

Поломка помпы

Другая частая проблема, могущая возникнуть в термопотах, — помпа перестала качать воду. Тут может быть несколько причин. Если насос совсем не включается – на помпе проблемы с подачей питания или же мотор перегорел. Если в моторе есть жужжание, но вода не идет или напор маловат, проблема может быть связана с неисправной крыльчаткой или забитым насосом.

Рисунок 10. Термопот не качает воду – причин может быть много

Проблемы с питанием

Проблемы с питанием помпы могут быть связаны с перегоревшим нагревателем. Если вы посмотрите на схему, можно увидеть, что питание насоса подается через часть нагревателя для поддержания температуры. Поэтому, если термопот не качает воду, для начала надо проверить, не перегорел ли нагревательный элемент.

Рисунок 11. Вариант электрической схемы термопота

Если причина в нагревателе, просто заменяем его и термопот заработает. Если не хотите менять ТЭН и вас устраивает, что он не будет поддерживать температуру, можно подать питание на помпу отдельно от нагревателя, встроив дополнительную ветку. Для этого нужно найти зарядку на 12 В, разобрать корпус, а мост и предохранитель расположить где-то в корпусе. Нужно будет перепаять и вход, и подачу напряжения на помпу.

Насос работает, а вода не качается

Если моторчик жужжит, а подачи воды нет, причина может быть в засорении насоса. Значит нужно все разобрать в той части, которая относится к подаче воды и промыть от накипи. Это должно помочь, и помпа заработает.

Перед тем, как приступить к разбору – сделайте фото всех частей, чтоб потом знать, как правильно собрать. Потом надо снять шланги, распустить хомуты. После этого отсоединить помпу, промыть шланги и убрать накипь.

Рисунок 12. Насос термопота может не качать из-за накипи

Перед тем, как чистить насос, нужно замерить обмотки насоса мультиметром. Если есть короткое замыкание или обрыв (очень малое или бесконечно большое сопротивление), насос можно не чистить, придется купить новый.

Если мотор термопота полностью целый, причина поломки может быть в том, что внутрь помпы попала накипь или мусор, которая мешает крутиться крыльчатке. Для этого в помпе снимем крыльчатку (крепится она на магнитах, поэтому просто потяните её), очистите лопасти и магнит от налёта, мусора и т. д.

Собрать все надо в обратном порядке, после чего можно включить и проверить работу.

Чистка или даже замена насоса термопота обойдется вам не так дорого, как замена хомутового ТЭНа. Поэтому этот вид ремонта вполне себе оправдан.

Если термопот не включается

Ещё одна причина поломки — термопот полностью не включается. Причин такого может быть достаточно много, поэтому придётся пересматривать всё по порядку.

Отсутствие контакта крышки и корпуса. Предохранитель, блокирующий включение с открытой крышкой, может мешать включению. Для устранения проблемы просто нужно найти, что мешает закрытию крышки и устранить причину. Чаще всего проблема в защелке или уплотнительной резинке. Защелку можно заменить или починить, а уплотнительную резинку либо менять, либо просто развернуть таким образом, чтобы она не мешала.

Рисунок 13. Предохранители в термопоте

Еще одной причиной может быть перегоревший предохранитель. Он представляет собой небольшую трубочку в керамическом или пластиковом чехле. Через неё происходит подача питания на нагреватель. Если мультиметр показывает обрыв на предохранителе — просто заменяем его.

Термостат также может стать причиной неправильной работы термопота. Если вы посмотрите схему. Будет видно, что он идет сразу после входного предохранителя. Функция термостата заключается в том, чтобы не допустить перегревания воды. При достижении пороговой температуры питание на нагреватель не подается. После того как температура воды снизится, питание будет снова подаваться.

Но, бывает, что термостат выключает нагреватель ещё до того, как вода закипит. Это означает, что в терморегуляторе сбились настройки и его нужно заменить. Без терморегулятора термопот работать будет, но не долго, ведь его отсутствие приведет к возможному выкипанию воды и полному выходу из строя прибора.

Также причинами поломки термопота могут быть плохие контакты, неверная работа датчиков и прочие мелочи. Данные проблемы решаются скурпулезным проходом всех контактов для выявления проблемного.

Надеемся, основные причины поломки термопота, описанные в данной статье, помогут вам в ремонте вашего устройства.

нюансы, порядок работ, пошаговая инструкция

Без чая и кофе вряд ли кто-то представляет себе жизнь. В течение дня на работе или дома обязательно выпивается несколько чашек. И очень удобно, когда кипяток под рукой в любой момент. Для того чтобы вода не остывала, и существует термопот – устройство, которое не только вскипятит воду, но и будет поддерживать высокую температуру. А вот когда он ломается, это очень неприятно. В сегодняшней статье автор канала YouTube Remonter расскажет, как исправить подобную проблему.

Содержание статьи

1 Описание проблемы: что может случиться с термопотом
2 Первые шаги в ремонте термопота: разборка корпуса, проверка элементов
- 2.1 Расположение клемм контактной группы
3 Покупка или ремонт – что лучше
4 Самая ответственная часть: работа на предельную аккуратность
5 Обратная сборка ТЭНа: на что обратить внимание
6 Контроль качества перед финальной сборкой
7 Сборка и подключение ремонтного термопота
8 Проверка работоспособности
9 Заключение

Описание проблемы: что может случиться с термопотом

Неисправности, связанные с термореле или подгоранием контактов на клеммнике термопота, это скорее исключение, чем правило. Обычно сборка подобного оборудования довольно качественна. А вот проблемы с нагревательным элементом — обычное дело. Именно поэтому для сегодняшнего примера был выбран термопот с вышедшим из строя ТЭНом. Предыстория такова. Вода в резервуаре перестала нагреваться, хотя индикатор «кипячение» сигнализирует об обратном.

ФОТО: YouTube.comИндикатор «кипячение» работает, но вода не нагревается

Первые шаги в ремонте термопота: разборка корпуса, проверка элементов

Для того чтобы добраться до контактной группы нагревателя, потребуется снять нижнюю крышку, которая служит не только защитой клемм, но и подставкой термопота. Снять её несложно. Она фиксируется на пластиковых защёлках, которые открываются обычной шлицевой отвёрткой или лопаткой.

ФОТО: YouTube.comНужно аккуратно отцепить пластиковые защёлки

Теперь можно проверить нагреватель. Здесь он спаренный – одна из спиралей используется для кипячения (её сопротивление должно составлять более 4000 Ом), а вторая работает на поддержание температуры (700 Ом). В нашем случае более мощный нагревательный элемент не подаёт признаков жизни. Отсутствующее сопротивление говорит об обрыве цепи.

ФОТО: YouTube.comВидно, что никакого сопротивления нет, цепь разорвана

Расположение клемм контактной группы

Для наглядности можно обратить внимание на пример ниже.

На нём:

первый слева – общий контакт, который идёт напрямую от гнезда питания;
центральный – он идёт на мощный нагреватель, отвечающий за кипячение;
правый контакт – здесь видно, что он запитан через диод маломощности, который вдвое снижает напряжение. А значит, это питание элемента, отвечающего за поддержание температуры воды.

ФОТО: YouTube.comРасположение контактов нагревательных элементов

Диагноз ясен, а значит, пора приступать к полной разборке термопота и демонтажу нагревательного элемента. Разобрать корпус, вывернув фиксирующие винты, сможет каждый, а потому останавливаться на этом мы не будем. После того как корпус полностью снят, можно «во всей красе» рассмотреть ТЭН, который здесь выполнен в виде хомута.

Если на нагревателе отсутствует маркировка, то его лучше всего демонтировать и взять с собой в магазин, чтобы по нему подобрать подходящий.

ФОТО: YouTube.comТак выглядит нагревательный элемент термопота

Покупка или ремонт – что лучше

Если по уму, то подобные элементы не ремонтируются. Вместо сгоревшего ТЭНа нужно устанавливать новый. Однако в таком случае не было бы смысла затевать сегодняшний обзор. В качестве эксперимента стоит попробовать отремонтировать нагреватель. Хотя новый лучше всё таки приобрести – ремонтный может долго не проработать.

ФОТО: YouTube.comНагревательный элемент снят, настала пора экспериментов

Видно, что по внешнему кругу идёт пластина, поджимаемая внутренней частью. Её требуется освободить. Для этого необходимо аккуратно разогнуть один край по окружности при помощи шлицевой отвёртки или лопатки. После работу можно доделать плоскогубцами. Сильно разгибать металл не стоит, ведь впоследствии его нужно будет вернуть в исходное состояние.

ФОТО: YouTube.

comОдна из сторон аккуратно разгибается при помощи отвёртки или лопатки

Самая ответственная часть: работа на предельную аккуратность

Теперь нужно достать планку с зафиксированными на ней спиралями из нихрома так, чтобы не повредить её. Малейший перекос приведёт к тому, что помочь ей будет уже нечем. Внутри металлического корпуса между двумя прокладками из стеклоткани расположена полоса, на которую и намотан нихром. Внешний металлический обод при этом лучше сразу не убирать, он поддерживает нагреватель в заданном положении. Именно сейчас можно попытаться найти обрыв при помощи мультиметра.

ФОТО: YouTube.comВнешнюю металлическую часть пока убирать не стоит

И вот, когда место обрыва найдено и отмечено маркером, можно приступать к удалению внешней оболочки. Отделять элементы следует предельно собранно и аккуратно – от этого зависит, будет ли вообще толк от проделываемой работы. По сути, задача мастера здесь ─ исключить из цепи пару витков, между которыми образовался обрыв. Пайка здесь исключена по причине предельно высоких температур, а значит, нужно искать иные выходы. В решении вопроса поможет именно исключённая из цепи часть нихрома.

ФОТО: YouTube.comВнешняя оболочка отделяется от нагревателя предельно аккуратно

И теперь остаётся перемкнуть витки между собой вырезанной частью нихромовой полосы, подогнув её края. Подобное соединение может показаться ненадёжным, однако после обратной сборки внешнее и внутреннее кольцо сожмут контакт и придадут ему необходимую плотность. Иного варианта соединения здесь просто не существует.

ФОТО: YouTube.comВот таким образом можно соединить витки, устранив обрыв цепи

Обратная сборка ТЭНа: на что обратить внимание

При обратной сборке главное ─ не забыть о прокладках из стеклоткани, которые не позволят токоведущим частям соприкасаться с корпусом. Собрав все элементы воедино так, как они были расположены при разборке, можно зажать металлическую часть при помощи плоскогубцев. Желательно, чтобы всё было выполнено аккуратно и плотно – здесь задача ещё и поджать только что выполненную перемычку.

ФОТО: YouTube.

comТЭН приводится в первоначальный вид при помощи плоскогубцев

Контроль качества перед финальной сборкой

Когда ТЭН принял первоначальный (практически) вид, его нужно проверить. Каждый из выводов прозванивается с корпусом на предмет пробоя. Если он отсутствует, проверяется сопротивление на каждой из спиралей. Только после того как мастер убедился в работоспособности, а главное ─ в безопасности отремонтированной детали, можно приступать к установке ТЭНа на место и окончательной сборке термопота.

ФОТО: YouTube.comФинальная проверка, и можно собирать термопот

Сборка и подключение ремонтного термопота

Сборка производится в обратном порядке, а значит, расписывать её поэтапно не имеет смысла. Главное, здесь ничего не упустить. Все контакты основательно протягиваются, нагревательный элемент должен максимально плотно прилегать к металлическому резервуару.

ФОТО: YouTube.comОбратная сборка проблем составить не должна

Первое подключение лучше произвести через ваттметр. После залива воды и включения термопота показатель потребления не должен быть значительно ниже заявленного производителем. В случае с сегодняшним примером, энергопотребление термопота в состоянии кипячения составляет около 717 Вт, что вполне приемлемо. Это значит, что на данном этапе все работы произведены правильно.

ФОТО: YouTube.comЭнергопотребление в норме, прибор работает

Проверка работоспособности

Прошло совсем немного времени, и индикатор переключился с режима «кипячение» в «поддержание температуры», а значит, кипяток можно использовать по назначению.

ФОТО: YouTube.comИндикатор переключился, работа в штатном режиме

Теперь нужно открыть крышку и посмотреть на равномерность прогрева. Удалённое звено не должно её нарушить. Как видно из примера, здесь всё в норме.

ФОТО: YouTube.comВода прогревается равномерно, и это радует

Теперь можно насладиться чашкой крепкого и ароматного свежего чая, ну, или заварить пакетик – кому как удобнее.

ФОТО: YouTube.comКипяток заказывали – пожалуйста

Заключение

Не стоит надеяться, что подобный ремонт позволит забыть о проблеме сгоревшего ТЭНа. В случае возникновения подобной ситуации лучше сразу заменить неисправный элемент. Такой ремонт оправдан только, если нет возможности приобретения нагревателя «здесь и сейчас», и служит лишь отсрочкой неминуемой «гибели» ТЭНа. А значит, лучше приобрести новый элемент – он обязательно понадобится.

Надеемся, что этот обзор поможет уважаемому читателю в случае возникновения неполадок термопота. В комментариях ниже вы можете задать вопросы по теме – редакция Homius обязательно ответит на каждый из них. Там же вы можете выразить своё мнение о подобном ремонте или поделиться личным опытом в подобных работах. И ещё. Ваше мнение очень важно для нашего ресурса, а потому просим не забывать об оценках статьи.

ФОТО: Youtube-канал «Remonter»

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Обсудить0

ИСТОРИИКак обновить ванную без капитального ремонта

ИСТОРИИКормушка для домашней птицы без потерь: как сэкономить зерно простым способом

在现代厨房布线 | Fabalabse

应该注意在厨房里发帖，否则将来可能会问题如今，，厨房家庭用电的主要消费者因为它着使用大量的电器现代化厨房的主管装置避免许多大量的。厨房的接线将避免许多的电器。厨房接线有助于引起火灾不愉快情况。

今天厨房里电器数量相当多，而且还在稳步增长曾几何时厨房里电器只一台冰箱和一个普通的。许多许多的的的的的的的的的的的，很想象没有冰箱，电热水壶，食物处理器或部件，微波炉和小电视机的厨房。，厨房常常使用厨房和灶具灶具，。此外，厨房常常电动厨房电动灶具而而不通常的燃气具，以及洗衣机而不不是是是不所有的电器安全使用，厨房的大修必须从一个的接线装置开始。。

由于中使用的电器都很丰富，它它已家中的场所，这安全性关注它已已成为成为成为厨房中的错误会成为整个房屋整个电网中最脆弱的地方。

Содержание

1 厨房装置的特殊性
2 应该哪条接线
3 电器的总计算计算应该首选0012
4 计算现代厨房的电线
5 电气面板或接线盒
6 联系连接
7 插座数量
8 背光厨房
9 由于漏气和漏水而发出信号

厨房导电装置的特殊性

不久在厨房里有足够的一个冰箱出口一个普通照明照明。如今，一切发生了变化：除了一般照明在厨房一定提供工作场所的覆盖照明在在，，，，光明，，，厨房冰箱里发现了很多强大的电器。

为确保舒适性并且不会烧毁房屋内的电线，安装时必须考虑电器总功率与导线部分的一致性。

在厨房里接线

考虑到的细微差别，在安装和施工工作开始之前，考虑并计划厨房电工：：

考虑可能更多的家用电器这一事实，必要使用的的的的的的的的的的电器电器的的的。家中所有电器同时使用的可能性可以忽略不计，但是必须进行计算。
有找出房屋本身的电源功率水平。。

厨房安装安装特殊性受到额外工作在自然资源（，水槽，洗涤和））上电器影响，未来洗涤洗涤和和））所有所有布线应天花板下通过，以避免发生紧急情况。电线插座和开关严格垂直。

所有于厨房线束电线必须双重绝缘并铺设在保护波纹管。。

厨房的电线电线应该隐藏。保护波纹中的导线嵌入预先准备好贴图中。这种安装方法将允许接线免受损坏，并其与湿气湿气意外侵入。。

应该条接线湿气湿气的三相能够承受重大负载

如果房子配有相网络，则更为可取。当电炉安装在而不是燃气灶会这种种情况在种情况情况下即使的电器情况情况。在种下下中电器能能能同时工作，的能量也足够了。。

对于网络，其需求将不得不受到限制因为在电表电表的的大电流下，受到大允许为 220V x 50a = 11 кВт。相的允许允许功率功率功率功率功率功率功率功率功率功率功率功率功率下，可能性增加三倍。

电器的总计算计算

从人员的经验来看，早已知道应该将盾牌分开的条线路带到。这这在将洗衣机洗衣机大量引入厨房的。。这是在将洗衣机大量大量引入的。。。这是在将洗衣机洗衣机现代时代由于每座房屋都有新电器的出现，消耗显着增加。

如果归属节能电气设备（a 或 a +) 和节能灯，节能的装置所述总和和和的，，电功率的计算将是如下：

9999994.0003 2 2 2


№п/п	名	功耗，kW
1	电视	0. 07
2	冰箱	0.1
3	灯光	0.15
4	地板采暖系统	0.7
五	洗碗机	1
6
1.5
7	微波炉	2
8	电热水壶	2
9	电烤架	2
10	热水器		热水器	热水器	. 0003
11	铁	2
总计：		13.52

这并不意味着所有的电气设备都应该同时工作，在极少数情况下，这是可能的（（当客人来时））。

不忘记，厨房之外，，整个还有一个电表这里电能消耗了整个整个房子房子房子整个整个了了了了了了了了了

计算厨房的电线电线

电表允许控制电力消耗在在在最和和圆形的最大功率达达千瓦的最大和电流标准，在种情况下将是毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米电缆 ² (电缆 vvg ng 3 x 6)。安装功率更大的电表并计算 14 кВт 的负载则需要铜缆 vvg ng 3 x 10 （截面积为 10 мм ²)。

警告：严禁将不同线路的和零线工作线接地。

如果一般内部不固定性接地线，该厨房布线可以（（米的最大电流）被用来 vvg ng 电线电缆 2 × 6 的 2 × 10。但要忘了，的房子布线可以现代化，提前更好，的房子可以地提供一点，与他的三线电缆。

电气或接线盒接线盒

在情况下，厨房的可能非常有用

厨房接线盒或电盘。的的的的的的的的的的的每个的电源管理和开关和接线盒仅连接照明电缆和插座，但它不为个电路保护。如有，，一些一些，你关掉整个的电源。修理东西，你必须关掉个房间电源。修理一些严禁将导体和导体连接到屏蔽层上的一个端子夹上。

在一个开关断路器入口必须安装直最大负载电流（（50 a）。个循环（联连接是超过超过，，到每每（（是超过，，，一个的开关插座插座 — 机铜铜电缆 vvg ng 3 × 2,5 25 A. flex 的。轻链可以连接到并联的 6 个 a 的容量或由它们各自连接由铜电缆 vvg ng 3×1,5 其开关 6 A. 照明电路分配本地和普通照明电路。

应该记住，配电盘安装地点必须容易接近。。

厨房一个高的房间，因此，不不是通常的开关，最好。电气设备绝缘绝缘绝缘绝缘绝缘绝缘绝缘绝缘绝缘防止电击。

联系连接

厨房开关和插座对于选择和正确安装非常。选择标准：

选择时，需要当前值。至少为。。。。。。。。。为为为为. ，应陶瓷基座上选择带镀镍弹簧片的插座。
开关设计为比插座插座小的电流值。。
厨房出口和开关最好采用层内部结构，以机构尽尽开关采用层结构以使机构尽可能少伸出墙壁平面。这将保护他们在重新家具期间免受机械损坏，并且在离开其中个部分时提供预留的可能性。

厨房插座布局布局布局的可能性。

用于设置接触连接规则涉及网点安装在300的高度 – 从地板400毫米和开关 – 800-900 毫米然而，在一个厨房室电气装置包括一些出口应如此布置，以进一步不阻断其家具电器，以及与的长度分别为低功率。
安装机柜的防潮低低功率功率功率功率功率功率功率低低低。
一个罩下可在高度高度 1800 被安装 — 2000 毫米上方，用于桌面设备设备电烤面包机，咖啡机，）套接字 — 从 150 毫米用于和洗衣机插座））从桌面桌面。洗涤洗衣机）在离地面 400 毫米，挂电视的距离距离-在 2000 毫米高度。。
厨房灯具的插座放置上层橱柜上方，以便它们可见见。
普通安装在高度距离门框。。。
本地照明开关安装在易于接近的地方，例如 – 柜子侧面或靠近台面上方的插座。
对于家具照明，安装了一个单独的开关。

插座数量

厨房里没有很多网点。新的电器会出现，可能需要对设备进行充电或与厨房无关的设备，例如 — 音频。为了最终新厨房扩展和扭曲的混乱混乱，必要安装足够的电源。扭曲的混乱混乱有安装足够的插座。扭曲的混乱有0003

通常插座安装在墙壁上彼此相距 1,5-2 米有些插座被使用，有些被家具覆盖。

在工作开始制定的详细项目将大大简化这任务每个的详细详细将大大这任务每的位置是预先确定的，这将节省时间并减少投资。

严格禁止在内置设备的主体后面以及炉子和水槽上面安排插座。插座不安装在带抽屉的抽屉中。

背光厨房

这自主光源可以在许多情况下提供帮助厨房全家成员经常光顾的房间之一。备用系统可以您在光顾的下（发生事故停电））因此这个的。该该该该该设备备份照明并不复杂：连接到 12 伏脉冲在 1a 电源集成电池天花板天花板灯。。

用照明的电源用于消防和安全报警系统。如果公寓报警这个过程要和安全安全报警。公寓有，要要得多。

如果任何原因您无法连接备用照明系统，则可以将电池的桌面桌面指示灯替代照明。由于其多功能性，选项更具：：可必要下多功能性，该更：：在情况下使用灯。

气体将允许及时确定问题并解决问题

据资料显示，现在大部分旧建筑物中，供水和输气管道管道磨损程度高达达。过去几年在俄罗斯事故统计高达达。过去年在事故事故统计统计达达％俄罗斯俄罗斯技术性数字增加数倍。因此，许多居民开始使用燃气漏水传感器。这些便宜的设备使用警报器车主爆炸性气体浓度和的。设备设备使用报器警告爆炸性的气体和泄漏。

如果位于较高楼层，漏水导致公寓底部底部底部底部淹水的罚款。燃气泄漏充满了整个立管或入口的和破坏。。

使用传感器警告特定的故障故障正在变得相关相关。

许多系统在下通知可能发生的事故。

如果我们的基本规则，不要忽视专业人士意见，也独立地保证厨房，这将可靠地多年体面，安全系统。这将可靠地服务多体面体面安全系统。。将可靠地服务多体面安全系统。。维修维修可靠地多年安全系统。维修维修维修维修地维修автор

Ein einzigartiger Vorhang für Vorhänge: Arten und Design im Inneren

Ein faszinierender Effekt in der dekorativen Gestaltung des Fensters kann nur einen Vorhang ergebenTextilien, einschließlich Kürbis und Vorhänge, treffen sich heutzutage, immer und überall, in verschiedenen Variationen und zu verschiedenen Zwecken. Materialien sind von verschiedenen Farben, Zwecken und Dichten; Vorhänge und Vorhänge verwenden eine Vielzahl von Zubehör für die Dekoration von Fertigprodukten. Wie und wo sie verwendet werden und woraus sie bestehen und weiter gehen.

Contents

1 Was sind Vorhänge für Vorhänge: fertige Vorhänge und Vorhänge
- 1.1 Gemalte Vorhänge (Video)
- 1.2 Anwendung von dekorativen Textilien in der Welt
2 Arten Vorhänge für Vorhänge
3 Gewölbte und schmale Vorhänge im Innenraum
- 3.1 Vorhänge mit eigenen Händen nähen (Video)
4 Vorhänge: Bettwäsche als Option
5 Wie man den Vorhang mit eigenen Händen nähen
0011 6 Versteckte Vorhänge unter der abgehängten Decke (Video)
7 Vorhänge für Vorhänge (Foto)

Was sind Vorhänge für Vorhänge: fertige Vorhänge und Vorhänge

Vorhänge und Vorhänge, reinkarnieren jeden Raum, vorbehaltlich der richtigen Auswahl, sie können Mängel verbergen und betonen die Vorzüge des Innenraums. Seit mehreren Jahrtausenden haben sie die Augen ihrer Gastgeber und ihrer Gäste erfreut. Sie wurden schon in der Renaissance für die Dekoration von Fensteröffnungen populär. Vorhänge und Vorhänge sehen gut aus und verwenden für ihre Herstellung eine Vielzahl moderner Materialien. Die Vorhänge sind meist dicht und erlauben es, den Raum praktisch vor Sonnenlicht zu schützen. Кроме того, был ли sind die fertigen Vorhänge? И Vorhänge?

Richtig ausgewählte textilien können all mängel des interieurs verbergen

variationen von modernen vorhängen:

Dünn Durchscheinend . Sie dienen nicht nur der Dekoration des Raumes, sondern dämpfen auch das Sonnenlicht, verstecken den Raum vor neugierigen Nachbarn, halten den Staub durch die Fenster.
Vorhänge – лучше всего использовать опцию для Räume auf der Sonnenseite, die vor übermäßigem Licht und von der Nordseite der Zugluft schützen. Sie sind ziemlich dicht und werden nicht nur Fenstern, sondern auch an Türen verwendet. Oft hat diese Art von Vorhang eine zusätzliche Schicht Bindemittel neben dem Hauptdichterstoff.
Ламбрекены verwendet für die letzte Stufe der Fensterdekoration. Sie sehen exquisit aus und sind sehr beliebt, weil sie das Design jedes Raumes perfekt schmücken. Sie machen Lambrequins aus dünnen Geweben, aber auch andere Varianten sind möglich.

In Combination mit römischen Vorhängen können Sie beliebigen Textur-Tüll auftragen

Stoff und Farbe sowie das Modell der Vorhänge im Innenraum beeinflussen die Gestaltung des Gesamten Raumes. Hier sind einige Beispiele für Fenster-Drapierungen в verschiedenen Ländern. Samt – das ist das Material, das die Konsistenz des Besitzers betont und immer chic aussieht, die Hauptsache ist, Farben richtig zu wählen, deshalb ist es überall beliebt. Auch beliebt und Flachs, weil es aufgrund seiner hervorragenden Eigenschaften verwendet wird, aber darüber etwas später.

Gemalte Vorhänge (Video)

Anwendung von dekorative Textilien in der Welt

Die Franzosen, zum Beispiel, mögen dichte Stoffe und betonen den Reichtum der Dekoration mit Goldblumen, je mehr Gold, desto repräsentativer.

В Америке ist es ein wenig einfacher – sie montieren das Gesims unter den Decken und versuchen, so viel Stoff wie möglich zu verwenden, schließen das Fenster bis zum Boden und bieten eine Vielzahl von Optionen von einer Leinwand, ihre Position relativ zum änder ändern de Boden.

В Германии dagegen sind Konservativismus in erster Line und Rollos in verschiedenen Kombinationen und Ergänzungen die praktikabelste Lösung.

Arten Vorhänge für Vorhänge

Jetzt werden wir genauer betrachten – welche Arten von Vorhängen und Vorhängen es gibt.

Arten von Vorhängen unterscheiden sich durch eine Комбинация mit Vorhängen und Stil ihres Schnittes:

Klassisch mit Schnüren und Bändern für Rollos
Für Raffrollos wird eine einfachere Leinwand gewählt, ohne uppige Vorhänge, normalerweise ein paar Farbtöne dunkler als Vorhänge.
Vorhänge für französische Vorhänge sind in einem minimalistischen Stil und ein paar Töne heller ausgewählt.

Im französischen Innenraum bestimmt der Golddekor der Textilien in der Dekoration des Fensters die Konsistenz des Besitzers

Vorhänge in der Innenausstattung können nicht nur auf Fenstern angewendet werden

Vorhänge sind auch in Stil und Stil unterteilt:

Schmale Vorhänge werden in Verbindung mit großartigeren Versionen von Vorhängen verwendet. Zum Beispiel hängen mit den römischen, australischen, japanischen Vorhängen schmale Vorhänge. Aber im Fall ламбрекенов это искусство, которое лучше всего подходит. Das Material kann auch ganz anders sein und hängt von der Textur der Vorhänge selbst ab, von Organza, Schleier, Cambric bis Tüll oder Chiffon.
Die Vorhänge unterscheiden sich auch in Länge, Schnitt und Material. Verschiedene Arten von Stoffen, wie Vorhänge, sind in natürliche, synthetische und künstliche unterteilt. Vorhänge können mehrfarbig und monophon, фон unterschiedlicher Dicke und Struktur sein.

Gewölbte und schmale Vorhänge im Innenraum

Schmale und schmale Vorhänge dienen hauptsächlich nicht so sehr der Funktionalität als dem Dekor. Welche nach der Länge zu wählen ist, hängt auch vom Stil des Raumes und dem Wunsch der Besitzer ab. Gewölbte Fenster und Bogentüren setzen die Verwendung der gleichen Vorhänge voraus, weil das gesamte Design des Raumes und das Farbschema des Innenraums in einem Komplex ausgewählt werden. Gewölbte Vorhänge können unterschiedliche Dichte haben, aber nicht zu dünn und nicht sehr dicht, von mittlerer Dicke des Gewebes. Sie können an Ösen, Krawatten, Schlaufen, Clips, flexiblen Gesimsen oder Kulisken befestigt werden – der Charakter und die Schönheit der Vorhänge werden davon nicht leiden, sondern nur Ihren gewölbten Besitztümern eine Pracht verleihen.

Die Dekoration der Bogenfenster mit Textilien hat ihre eigenen Eigenschaften

Fertig Vorhänge sind seit langem kein Mangel, in jedem Geschäft oder Katalog gibt es viele Sorten für jeden Geschmack und Farbe, von jedem Stil und Stil. Es ist nur notwendig zu wählen, welche Größen benötigt werden und zu bestellen, был benötigt wird. Im Allgemeinen können keine fertigen Produkte gefunden werden.

Aber wenn Sie immer noch nicht den richtigen Vorhang finden, können Sie ihn selbst nähen. Sie können Ihr Kunstwerk mit Baumwolle oder Leinen als das natürlichste Material nähen, obwohl es von Ihren Vorlieben abhängt und Sie können sicher jeden Verkaufsstoff nehmen.

Vorhänge mit eigenen Händen nähen (Video)

Vorhänge: Bettwäsche als Option

Bei der Auswahl der Stoffe, die im Innenbereich verwendet werden, sollte man auf den Flachs achten.

Flachs ist ein ziemlich teures Material, daher wird es часто mit einer Beimischung anderer Fasern verwendet, die seine natürlichen Daten unterstreichen.

Baumwollstoffe für Glanz und Haltbarkeit können mit synthetischen Fasern hinzugefügt werden

Leinenprodukte sind Langlebigkeit, Haltbarkeit und verformen sich nicht bei hartem Waschen und hohen Temperaturen. Der Flachs ist schnell getrocknet und verbrennt nicht in der hellen Sonne. Im Winter erwärmt sich der Flachs und im Sommer gefriert er. Aber dieses schöne Material hat seine Nachteile – es ist schwach gefärbt und gebleicht, daher hat es einen charakteristischen бежевый Farbton, und sogar Flachs stark kräuselt, obwohl für Vorhänge ist es nicht so wichtig.

Natürlichkeit ist einer der wesentlichen Vorteile eines solchen Stoffes wie Flachs. Es ermöglicht Ihnen, das Material in Räumen für Kinder und Allergiker zu verwenden.

Wie man den Vorhang mit eigenen Händen näht

Die Gestaltung der Räumlichkeiten wurde festgelegt, das Material wurde ausgewählt, aber was ist, wenn die fertigen Vorhänge nicht verfügbar sind? Arten von Vorhängen im Inneren können sich unterscheiden, aber es wird nicht schwierig sein, irgendwelche von ihnen zu nähen.

Jedem Nähvorhang ging ein Ausflug in den Textilladen voraus

Meisterklasse Schritt für Schritt:

Um einen Vorhang selbst zu nähen, müssen Sie den Stil des Produkts bestimmen, so dass es dem Design des Raums und der allgemeinen Natur der Textilien Entspricht.
Die nächste Stufe ist eingefroren. Es ist notwendig, das Gesims und die gewünschte Länge des Produktes zu messen, indem man die Länge von 15 cm nach unten addiert und mit zwei zur Seite multipliziert.
Dann brauchen Sie ein Muster, um genau das zu nähen, был geplant ist und den Stoff nicht zu verderben. Es ist anzumerken, dass Samt, Seide, Satin, Schleier und Chiffon schwer zu verarbeiten sind. Deshalb ist es für Neueinsteiger einfacher, ein Produkt mit Satin oder Flachs zu nähen, und diese sind leichter zu nähen.
Der letzte Schritt ist Nähen. Oft werden beim Nähen einfacher Gardinenmodelle nur die einfachsten Kantenbearbeitungs- und Befestigungsvorrichtungen benötigt, deren Art von der Art des Gewebes und der gewählten Befestigungsmöglichkeit (Ösen, Haken, Wäscheklammern) abhängt.

Ein Produkt so zu nähen, wie wir es sehen, ist nicht so schwierig, wie es auf den ersten Blick scheint. Sie können in wenigen Tagen einen Vorhang mit Ihren eigenen Händen machen, da Sie Zeit haben, nach Stoff und Dekorelementen zusuchen.

Versteckte Vorhänge unter der abgehängten Decke (Video)

Die Gestaltung des Raumes hängt von vielen ab, daher sollten Sie darauf achten, dass die Vorhänge nur die Vorzüge des Raumes betonen. Gewölbte, römische, Rolloder andere Vorhänge unterstreichen das Design noch erfolgreicher, wenn Sie Stoffstrukturen in Textilien und Möbeln richtig auswählen. Im Allgemeinen hängt die Gestaltung des Raumes von der Richtigen Комбинация aller Innendetails ab. Wir hoffen, dass unser Rat Ihnen helfen wird, das Haus von der Wahl des Stils gemütlich und tadellos zu machen!

vorhänge für vorhänge (Foto)

9003, Thermos не Curving Water или DO-IT. Причины поломок электронасоса

Электрочайники — термосы, или термопоты, исправно служат 2 — 3 года, затем обычно выходят из строя. Основные причины этого: перестают кипятить воду, не заливают кипяток и из-за протекания воды. В интернете много материалов о ремонте термопар, но схем почти нет. В статье кратко описаны модели термопотов, схемы которых скопированы с изделий, с неисправностями которых автор столкнулся при ремонте. В статье приведены примеры схемных решений, используемых в большинстве моделей современных термопотов, несмотря на большое количество клонов, выпускаемых различными фирмами.

На приведенных схемах обозначения большинства деталей соответствуют указанным на платах. У разных моделей термопар сильно различаются цепи вторичного питания и блоки управления. Все термопоты имеют кипящую емкость из нержавеющей стали. В его нижней части закреплены ТЭНы, ТЭНы, обычно два, для кипячения и нагрева воды, в данном случае они находятся в одном блоке, имеющем три вывода. Термовыключатель на температуру 88 — 96 градусов С или на дне бака закрепляется термодатчик, подающий сигнал на отключение ТЭНа бойлера при достижении необходимой температуры воды. На боковой стенке бака закреплены последовательно соединенные термовыключатель на температуру 102 — 110 град С и предохранитель ФУ на 125 град С/10А, помещенные в силиконовую трубку. Они отключают электропитание термопота при повышении температуры кипящего сосуда из-за недостатка воды или в случае короткого замыкания. Для подачи горячей воды в термопоты используются однотипные двигатели постоянного тока на напряжение 12 В, с центробежным насосом.

Большинство деталей термобаков расположены на двух платах. Плата управления, на которой расположены кнопки управления и светодиоды, расположена в верхней части корпуса. Основная плата, на которой размещено большинство разъемов питания, блоков управления, реле, источников и вторичных стабилизаторов напряжения, находится в нижней части корпуса под емкостью для кипячения воды. Обе платы соединены между собой жгутами проводов с разъемами.

Схема термопота Elenberg TH-6030 представлена на рис. 1. Ранее, в 2014 году, автор размещал ее на сайте go-radio, поэтому дана ссылка на этот сайт. Схема TN-6030 достаточно простая и полностью аналоговая. Постоянно через ТЭН нагрева воды ЭК1 и диод VD9, пульсирующий ток течет только в одном направлении, поэтому сопротивление этого ТЭНа вдвое меньше, чем у аналогичного ТЭНа той же мощности в других моделях, где он питается переменным током. При включении электродвигателя через него и диод VD10 начинает протекать постоянный пульсирующий ток разной полярности, силой до 150 мА, а через нагревательный элемент ЭК1 протекает переменный ток. Автоматическое включение и выключение ТЭНа для кипячения воды ЭК2 осуществляется термовыключателем SF1. Принудительное включение ТЭНа ЭК2 на время до 2 минут производится контактами К1.1 реле К1. На транзисторы VT1 — VT2 каскада управления реле К1 подается постоянное напряжение 14 В, стабилизированное цепочкой R3 и VD6, с диодного моста VD1 — VD4. Частая неисправность данной модели термопота – подгорание контактов термовыключателя SF1, т.к. через него проходит весь ток ТЭНа ЕК2. Замена термовыключателя не сложная, нужно открутить два винта на фланце, и переставить два разъема питания. Подробные видео этой замены есть в интернете.

Очередная неисправность, плохая работа насоса ГВС. Его причиной является увеличение трения оси ротора электродвигателя, работающего при повышенных температурах, из-за ухудшения качества смазки. Магнитная муфта насоса состоит из магнитного диска, надетого на вал ротора электродвигателя, и рабочего колеса насоса, надетого на полуось в крышке корпуса насоса. В основании крыльчатки также закреплен магнитный диск. Между двумя магнитными дисками установлена герметичная прокладка. Рис. 2.

Опорные точки ротора на концах корпуса электродвигателя автор смазывал обычным веретенным маслом. Помог на пару месяцев. До передней точки опоры добраться сложно, приходилось разбирать насос и заливать масло под магнитный диск, и крутить его пальцем, в этот момент электродвигатель находится в вертикальном положении, чтобы масло перетекало в нужное место. Оставшееся масло сливается через край. Диск с оси ротора снимать не надо, пару снятий и он на оси ротора не держится. Проще сразу заменить мотор с помпой.

Протечки воды в термопотах случаются редко, обычно из-за механических повреждений. Когда-то причиной появления воды под чайником была незаметная трещина в верхней части пластикового корпуса, под крышкой, идущая по краю емкости для кипятка. В эту щель проникал пар, который затем конденсировался на внутренней поверхности стенок корпуса, пластик рассыпался по трещине. Этот чайник ремонту не подлежал.

Термопот Vitek VT-1188 показан на рис. 3. В этой модели вторичное напряжение 12-14 В подается на блоки управления от трансформатора Т1, установленного на дне корпуса под водой бак, а от выпрямительного моста VD1 — VD4. Напряжение 5 В со стабилизатора ic2 подается на питание процессора ic1, управляющего всей работой термопота. По команде оптопары ic3 процессор ic1 должен сигнализировать о срабатывании защиты, SF1 или FU1, правда непонятно как — зуммер в этой модели не установлен. На дне кипящего бака установлен датчик температуры РТ, состоящий из двух терморезисторов МФ58, соединенных параллельно с отрицательным ТКС в корпусах КД-3. Температура отключения котла устанавливается вручную кнопкой sw2. Термопоты ВТ-1188 и ВТ-1187 не имеют ТЭНа для нагрева воды, поэтому ТЭН для кипячения ЭК1 включается и выключается чаще, чем в других моделях. Поэтому у ВТ-1188 чаще перегорают контакты реле и перегорает ТЭН. Случай перегорания клеммы крепления реле на плате описан в . При всех этих неисправностях индикация чайника, моторчик помпы работают нормально, только кипение воды не происходит. При подгорании и залипании контактов реле, либо выходе из строя транзистора Q1 режим кипячения может не отключиться. При устранении этих поломок производится замена неисправных деталей.

Фотография основной платы VT-1188. Рис. 4.

Термопот ВТ-1191 показан на рис. 5. Источник вторичного напряжения для блоков управления импульсный, выполнен на микросхеме VIPer 12А по бестрансформаторной схеме. Постоянное напряжение 18 В на его выходе фильтруется конденсаторами EL3, С3 и дросселем L2, затем стабилитрон ZD2 понижается до 12 В. Схема управления работает на процессоре ic1, маркировки на его корпусе нет, есть это только этикетка с указанием модели термопота. Напряжение 5 В на ic1 поступает от стабилизатора на транзисторе Q4 и стабилитроне ZD3. В ВТ-119 два нагревательных элемента.1 термопот: ЕК1 для кипячения и ЕК2 для нагрева воды. Контакты К1,1 реле К1 поочередно подключают выводы одного из них к сети в зависимости от напряжения на выводе №5 ic1, которое через разъем CN1, светодиод HL2 и R7 поступает на базу транзистора Q1. Небольшой ток базы транзистора Q2 протекает через термовыключатель SF2, поэтому SF2 подключен к плате, а контакт №. 4 из ic1 со слаботочным разъемом. Электродвигатель включается транзистором Q3 при появлении «+» на выводе №3 ic1. Неисправность термопота проявлялась в том, что он не кипятил и не заливал воду, только горел зеленый индикатор HL3. Причиной поломки стал выход из строя процессора ic1.

Рис. 6 Фотография основной платы VT-1191, закрепленной в корпусе термопота.

Советов по ремонту термопотов много, но добавлю еще два:

1) Сфотографируйте весь процесс разборки и ремонта чайника. Это облегчит его последующую сборку и особенно установку разъемов питания. (рис. 6).

2) Если корпуса слаботочных разъемов, установленных на платах, хоть немного разболтались на своих местах, то эти корпуса необходимо приклеить к плате, а контакты припаять. Нарушение контактов разъема после ремонта и сборки термобака может привести к новым неисправностям.

Список литературы

«Ремонт реле электрочайника Vitek VT-1188»
Радио Журнал 2016-8-35.

Может ли термос кипятить воду сам по себе? Конечно может, если он термопот. Это комбинация электрочайника и термоса. Он, как и любая техника, подвержен поломкам. Поэтому нужно разобраться, можно ли отремонтировать термопот своими силами?

Thermopot — умный чайник. Разница в том, что:

помимо резервуара для воды имеет в корпусе электронасос;
есть модуль управления;
Колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет поддерживать заданную температуру, пока прибор включен в розетку. Поэтому все модели оснащены двумя нагревателями. Один тэн кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие устройства, имеющие только функцию кипячения.

Есть модели с разными термостатами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, который плавно поднимает нагрев с 60 до 100 градусов Цельсия. А есть ступенчатый, который имеет предустановленные фиксированные положения. Многие модели используют только три режима для контроля показаний температуры.

Насос необходим для подачи горячей воды из емкости в чашку.

Имеет несколько режимов работы:

автозаполнение;
ручное заполнение;
пролить с помощью рычага на носике.

Модуль управления установлен под крышкой. Плата отвечает за повторное закипание с помощью реле времени. А также для понижения сетевого напряжения для корректной работы насоса и реле времени.

Любая модель имеет термовыключатель, который управляется тепловым предохранителем. Такая защита нужна от перегрева и возгорания. Детали крепятся к днищу корпуса устройства и боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но все же неплохо иметь общее представление о том, как работает схема термопота. Тогда устранять мелкие неисправности можно будет без специального образования. Например, отремонтировать шнур питания, выпаять и заменить неисправный конденсатор или заменить сгоревший ТЭН или прокачку самостоятельно.

Термопот имеет блок питания. Он состоит из импульсного трансформатора и диодного моста. Мы не рекомендуем залезать внутрь. Даже специалисты вряд ли захотят заниматься ремонтом. Скорее всего, они будут настаивать на полной замене. К элементам электрической цепи, соединяющим электрические детали, относятся: конденсаторы, сопротивления, диоды, транзисторы и др. Они крепятся к электрощиту.

Мы уже упоминали электронасос, модуль управления и термозащиту. Они также включены в схему. Давайте рассмотрим несколько случаев ремонта, не требующих дополнительных знаний.

Как разобрать устройство

Прежде чем пытаться что-либо починить, необходимо правильно разобрать устройство. Это необходимо, во-первых, чтобы найти и добраться до неисправности. Во-вторых, правильно собрать устройство обратно. В противном случае уже отремонтированный термопот просто не будет работать.

Почти все модели устроены одинаково. Зная общий принцип, вы сможете визуально во всем разобраться сами. Чтобы не забыть и ничего не перепутать при разборке, пройдем весь путь пошагово:

Прежде чем приступить к разборке, отключите термос от сети, вылейте из него воду. Затем переверните его вверх дном и открутите все винты.
С помощью плоской отвертки или другого удобного предмета снимите пластиковое кольцо с фиксаторов. Под ним будут винты, которые также нужно открутить.
Теперь поддон можно снять. Рекомендуем поэтапно фотографировать весь процесс. Тогда при сборке не запутаешься.
Мы открыли доступ к насосу. Чтобы отсоединить шланги от насоса, нужно снять с них хомуты крепления. Отрежьте их ножницами.
Снимаем шланги с форсунок.
Аккуратно и без усилия снимите верхнюю крышку.
Устанавливаем блок устойчиво вверх дном, беремся за печатную плату. Откручиваем его и отодвигаем в сторону.
Снимаем прокладку, выкручиваем еще два самореза.
Теперь металлический лоток свободен и готов к удалению. Вынимаем его вместе с днищем.
Откручиваем последние 8 винтов, которые держат защитную крышку. Затем снимите защиту с помощью отвертки. Доступ к нагревательному элементу открыт.
Отсоедините и выньте нагревательный элемент.
Отсоединив нужную нам деталь, нужно проверить ее работоспособность. Всю электронику прозваниваем тестером. Проверяем корпус визуально на наличие трещин, через которые может вытекать жидкость.

Частые неисправности

Что может не работать и как понять причины.

Ни один из индикаторов на дисплее не горит, чайник не включается. Проверяем шнур питания и каждое соединение проводов. Также проверяем термостат, предохранитель, модуль управления.
Вода не поступает в чашку при нажатии кнопки. Причина в помпе.
Не работает вторичное кипячение, термос не греет воду. Проверяем модуль питания электрощита.
Базовая варка не работает. Проверяем термостат.
Работает только обогрев. Проверяем тэн на закипание.

Теперь немного подробнее — как это проверить и что можно сделать, чтобы все снова заработало.

Сетевой провод

Шнур питания необходимо прозвонить тестером. Если есть проблема, то провод просто заменяется на новый.

Чип

В любом термопоте два модуля. Один для власти, другой для контроля. Смотрим детали на платах из гетинакса, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обуглились, а конденсаторы вздулись.

Детали можно снимать и заменять рабочими. Запаяйте трещины паяльником. Если замененная деталь снова сгорит, значит где-то короткое замыкание и придется менять весь блок.

ТЭНы

Для проверки состояния ТЭНа сначала нужно его выпарить, а потом прозвонить. Если же он все-таки перегорел, то своими руками отремонтировать ТЭН сложно. проще заменить на новый.

Не качает воду, насос не работает

Может не качать воду из-за элементарного засорения.

Устранить такую поломку несложно путем разборки и чистки:

Снять шланги с насоса, отсоединить насос.
Отвинтите рабочее колесо от корпуса.
Очистите рабочее колесо от накипи.
Снимите крыльчатку, очистите магнит от грязи.
Если после чистки помпа продолжает не работать, то возможно сгорела обмотка на двигателе, тогда придется покупать новую помпу. При установке шлангов обратно на форсунки надежно закрепите их хомутами, чтобы предотвратить утечку.

Не включается и не выключается

Бывает, что термопот не выключается после закипания. А иногда при включении индикатор моргает и тут же гаснет. В обоих случаях необходимо проверить термовыключатели. В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они открываются. При снижении температуры в среднем на 20 градусов контакты снова замыкаются.

Проверить термовыключатель тестером. Для этого его необходимо отключить. При комнатной температуре тестер должен показывать 0 Ом. Если переключатель опустить в кипяток, то — бесконечность. При других показаниях деталь необходимо заменить. Также нужно проверить, не высохла ли термопаста, которая используется для лучшего контакта с поверхностью.

На случай, если не сработает защита термовыключателя, то есть термопредохранитель, который размыкает цепь при температуре от 110 до 150 градусов. Иногда на нем просто не восстанавливается контакт, тогда предохранитель подлежит замене.

По окончании работ проверьте электробезопасность ремонтируемого устройства. На корпусе не должно быть никаких контактов, кроме земли!

Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько это будет стоить. Может быть, лучше купить новый умный чайник.

Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в устройстве предусмотрена функция подогрева. Несмотря на достаточно надежную конструкцию, устройство со временем выходит из строя, и возникает вопрос: можно ли отремонтировать термопот своими руками?

Прежде чем приступить к поиску причин, вызвавших неполадки в устройстве, желательно немного узнать о его конструкции. Термопот состоит из пластикового или металлического корпуса, внутри которого находится металлическая емкость для воды. Устройство закрывается крышкой с управляет .

Любой термопот имеет 2 нагревателя: один для кипячения воды, а другой для поддержания нужной температуры. Для контроля нагрева жидкости до определенного значения в приборе установлен термостат . Последний бывает 2-х типов.

Бесступенчатая — характеризуется плавным регулированием температуры воды в диапазоне от 60 до 100 градусов.
Ступенчатая — температурный режим регулируется по фиксированным значениям температуры, например, как в термопотке VITEK VT-1187 GY, Saturn ST-EK8032, а также в приборе MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов управления нагревом. Чем больше режимов, тем более гибко можно управлять устройством.

Но практика подсказывает, что в большинстве случаев для управления температурными показателями достаточно 3-х режимов. В недорогих моделях, таких как Магнит RTP-013 и MAGNIT RTP-002, доступен только 1 температурный режим, который позволяет только кипятить воду.

Также термопот оснащен электронной платой (модулем управления) и электронасос (помпа) для подачи подогретой воды из емкости. Для подачи подогретой воды в чашку предусмотрено несколько режимов: ручное наполнение, автонаполнение и наполнение рычажком на носике. Такие функции наполнения есть, например, в Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Типичные неисправности

Наиболее частыми причинами поломок являются следующие части устройства:

сетевой провод;
;
водяной насос;
электронагреватели;
термовыключатель.

Сетевой провод

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы «прозвонить» провод прибора тестером, его нужно отсоединить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите клеммы, к которым подведен шнур питания … Отсоедините шнур и начните «прозванивать» его тестером. Если шнур в порядке, можно переходить к дальнейшему устранению неполадок.

Микросхемы

Если вы обнаружили, что на вашем устройстве не работает кнопка или все клавиши, причиной проблемы может быть неисправный блок управления. Самостоятельно ремонтировать его не рекомендуется, так как необходимо иметь определенные познания в радиоэлектронике. Будет лучше, если отремонтирует чайник-термос сервисный центр.

Электронагреватели

Если после включения прибора он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы говорят о том, что мог перегореть ТЭН или вышел из строя термостат. Чтобы узнать, нужно разборка агрегата.

Опорожните контейнер и переверните устройство. Внизу вы увидите винты, которые нужно выкрутить.
С помощью плоского предмета (можно использовать отвертку) снимите пластиковое кольцо с фиксаторов. Под ним вы увидите крепления, которые нужно открутить.
Выкрутив винты, снимите поддон. Для продолжения разборки рекомендуется пометить маркером все провода одного цвета и сфотографировать расположение всех остальных проводов. Это нужно сделать, чтобы потом при сборке не возникло трудностей.
Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто отрезать ножницами или кусачками.
Отсоедините шланги от соединений электрического насоса.
Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните ее вверх дном и опустите бак так, чтобы он оказался на столе.
Отвинтите печатную плату и отложите ее в сторону.
Еще 2 винта находятся под прокладкой.
После откручивания всех винтов на металлическом поддоне его можно снять вместе с днищем.
Затем удалите 8 винтов, удерживающих крышку.
Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
После снятия ТЭНа его необходимо проверить на обрыв цепи с помощью тестера. Если изменения показали, что есть повреждения ТЭНа, то его придется заменить на новый, так как из-за этой поломки вода не кипит.

В разных моделях агрегатов тип нагревательных элементов может отличаться. Их расположение также может варьироваться. А вот алгоритм разборки устройства, в большинстве случаев, аналогичен. Чтобы узнать больше о том, как поменять ТЭНы, вы можете посмотреть видео.

водяной насос

Если термопот не качает воду при попытке налить горячую жидкость в чашку, то, скорее всего, не работает насос, по причине его неисправности. Чтобы добраться до помпы, потребуется разобрать устройство, как описано выше. Сняв все части днища, вы увидите насос.

Если после удаления всех загрязнений насос не включается и нет подачи воды, то вам потребуется приобрести новый насос, так как данные признаки указывают на перегорание обмотки электродвигателя.

Иногда возникает ситуация, когда термопот не выключается и постоянно кипит вода … Или наоборот: вы залили воду, прибор ее нагревает, но выключается, когда жидкости еще нет кипение. Почему это происходит? Эта ошибка может возникнуть, если термовыключатели неисправны. Их можно найти на дне и по бокам бака. Для лучшего контакта с поверхностью используется специальная термопаста.

Термовыключатель, расположенный на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит немного термопасты , из-за чего термостат начинает работать некорректно: прибор может долго не выключаться при закипании воды.

Для проверки работоспособности теплового реле необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении «включено». Если проверить тестером, прибор покажет сопротивление 0 Ом.

Далее подключите 2 провода к выключателю и погрузите его в доведенную до кипения воду. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, значит, выключатель сработал и работает нормально. Если датчик не работает, то следует приобрести новый и заменить его. Вы можете посмотреть следующее видео о замене термовыключателя.

Выше были рассмотрены некоторые поломки чайника-термоса, которые можно полностью устранить без привлечения специалиста. В остальных случаях агрегат следует отнести в специализированный сервисный центр для ремонта. Но перед тем, как сдать устройство в ремонт, поинтересуйтесь, во сколько это вам обойдется. Чаще всего с финансовой точки зрения ремонт не оправдан, так как его стоимость будет в пределах цены нового термопота.

Термопот — современный бытовой прибор для нагрева налитой в него воды и поддержания ее горячей. Устройство незаменимо там, где нужно постепенно потреблять горячую воду в течение длительного времени. Но при частом использовании не исключены поломки (например, систем управления, насосов, насосов и т.д.). В этой статье рассмотрим ремонт термопота своими руками.

Общее устройство термопота

Его емкость обычно 3-5 литров. Для кофе-брейков на больших конференциях используются термопоты емкостью 6, 8 и 10 литров. Термопот устроен не намного сложнее чайника. Основные компоненты устройства расположены внутри пластикового корпуса:

Колба. Изготовлен из нержавеющей стали или специального закаленного стекла. На дне колбы находится нагревательный элемент. Он имеет форму спирали или встроен в дно сосуда. Сверху колба закрывается герметичной крышкой;
Спереди имеется узел подачи горячей воды. Он состоит из трубки, спускающейся на дно колбы, фильтров и носика, под которым размещаются стаканчики;
Электрический насос. Это мини-компрессор, перекачивающий воду через носик;
Ручной насос. Многие модели оснащены ручным насосом в дополнение к электронасосу или в качестве основного насоса;
Блок питания. Этот блок обеспечивает питание электронагревателя, а также преобразует переменный ток сети напряжением 220 В в низковольтный постоянный ток для питания насоса и системы управления;
Система управления и индикации. Электронный блок управляет: позволяет установить и поддерживать необходимую температуру воды, разблокировать насос, контролирует его работу. Блок показывает на дисплее текущий режим работы устройства и температуру воды.

Преимущества и недостатки

Наличие носика позволяет не наклонять устройство для наливания воды. Это исключает риск опрокидывания и проливания горячей воды, что может привести к сильным ожогам. Термопот обеспечивает гораздо более высокий уровень безопасности, чем чайник или термос. Это делает его незаменимым для использования детьми, больными и пожилыми людьми. Кроме того, большинство моделей оснащены системой блокировки включения подачи воды при случайном нажатии.

Рис. 1 Термопот. Общая форма

Воду можно заранее вскипятить и поставить на поддержание заданной температуры. При этом потребление энергии минимально. Обычно поддерживается несколько режимов нагрева – на час, три, шесть и девять часов. Так вы сможете заранее подготовиться к кофе-брейку во время встречи или конференции, а дома вскипятить воду на весь день по дешевому тарифу.

Есть у устройства и недостатки. Закипание воды занимает заметно больше времени, чем в обычном чайнике. Если в фляге закончилась вода, снова придется долго ждать новой порции горячей воды. Для конференций в этом случае обычно предоставляют несколько термопотов или добавляют к ним горячую воду, кипяченую в обычном чайнике.

Для чего нужен насос в термокотелке?

Помпа, или помпа, необходима для подачи воды через носик. После того, как крышка закрыта и вода нагрета до необходимой температуры, необходимо нажать кнопку разблокировки. Индикатор блокировки погаснет, и вы сможете нажать кнопку питания. Насос начинает качать воду, вытекающую из носика. Как только пользователь отпускает кнопку, насос отключается и подача воды прекращается. Через несколько секунд срабатывает блокировка, снова блокирующая цепь запуска двигателя. В систему управления продвинутых моделей входит датчик уровня воды. Если вода в колбе заканчивается, насос отключается.

Многие модели оснащены резервным ручным насосом на случай отключения электроэнергии. Он представляет собой гофрированный резервуар, расположенный под верхней крышкой устройства.

Его устройство и принцип действия

Электронасос представляет собой электродвигатель и сам насос, прикрепленный к его рабочему валу — камеру с рабочим колесом, входным и выходным патрубками. При включении двигателя крыльчатка начинает вращаться и перегонять воду из входного патрубка, идущего в колбу, в выходной патрубок, идущий к носику. В некоторых моделях перед помпой стоит фильтр, улавливающий механические включения, например заварку, попавшую в колбу. Его состояние также нужно проверить, промыть или при необходимости заменить.

Ручной насос представляет собой гофрированный пластиковый цилиндр. В перечне деталей он указан как «воздушный насос». Этот насос работает только при закрытой крышке термопота, когда колба представляет собой герметичный объем. Нажатие большой кнопки на крышке сжимает цилиндр и нагнетает воздух в верхнюю часть колбы. Чрезмерное давление вытесняет часть воды через форсунки в носик. Когда кнопка ручной подачи отпущена, упругость цилиндра и давление в колбе возвращают ручной насос в исходное положение. Насос готов к следующему циклу.

Причины поломок электронасосов

Важно! Прежде чем приступать к устранению неполадок, необходимо позаботиться о своей безопасности. При разборке устройства его следует отключить от сети, а горячую воду слить.

Распространенные причины неисправностей следующие:

Неисправность системы управления.
Насос термопота не работает.
Камера рабочего колеса загрязнена.

Если — проблема не обязательно в насосе. Перед разборкой агрегата убедитесь, что на контакты двигателя подается достаточное напряжение. Это можно сделать тестером (мультиметром). Есть еще один вариант. На контакты двигателя подается постоянное напряжение 12 вольт от другого источника, например автомобильного аккумулятора. Если двигатель начал вращаться, проблема в системе управления, и нужно провести ее дальнейшую диагностику.

Если устройство не имеет функции обогрева в режиме ожидания, проверьте состояние диодов выпрямителя питания.

Если есть такая функция, нужно проверить сопротивление резервного нагревательного змеевика, а то он мог выйти из строя (перегореть). Через него работает двигатель.

Если сам двигатель исправен, то можно сделать небольшой ремонт термопота своими руками.

Причины неработоспособности ручного насоса могут быть следующие:

Нарушение целостности гофрированного пластикового цилиндра.
Силиконовая прокладка верхней крышки изношена.

Данные неисправности выявляются при внешнем осмотре и не требуют диагностических средств и разборки устройства. Но для замены неисправных деталей в первом случае придется разобрать крышку термопота, а во втором — корпус термопота.

Как отремонтировать термопот насос своими руками?

Если будут проверены остальные системы и обнаружено, что насос термопота не работает, то предстоит большая разборка устройства — насос спрятан глубоко в его недрах. После того, как все части днища демонтированы, можно увидеть насос. Когда термопот не качает вол, насос можно починить своими руками

Рис. 2 Насос после снятия днища. Видны патрубки и контакты (справа)

Последовательность действий по разборке узла следующая:

Отсоединить впускной и выпускной патрубки. Если они заполнены накипью, насос плохо качает воду. Их следует очистить, промыть и продуть.
Открутите винты, крепящие корпус двигателя к насосной камере.

Рисунок 3 Начало разборки насоса

Осторожно отделите камеру рабочего колеса насоса от корпуса двигателя. В этом случае нужно позаботиться о силиконовой прокладке. Если он изношен или поврежден, его необходимо заменить на исправный.
В камере может быть накипь, препятствующая вращению крыльчатки. Его нужно аккуратно удалить пластиковым или деревянным шпателем. Не рекомендуется использовать острые металлические предметы, так как это может привести к повреждению корпуса камеры.

Рисунок 4 Шкала в камере

После демонтажа крыльчатки становится виден утопленный в корпусе камеры магнит, который также подвержен отложениям накипи. Его нужно чистить с осторожностью. Можно сделать это отверткой, но надежнее использовать пластиковую или деревянную лопатку.

Рисунок 5 Накипь мешает вращению рабочего колеса

Рисунок 6 Очистка магнита от грязи

После очистки от накипи деталей насоса аккуратно соберите его в порядке, обратном разборке. Особое внимание следует уделить равномерной затяжке винтов крепления электродвигателя к корпусу насоса и ровной укладке прокладки.

После сборки необходимо провести пробное включение. Если насос по-прежнему не работает, его придется заменить. Двигатель выполнен неразборным и ремонту не подлежит.

Что делать, если ручной насос не работает? Это намного проще. Собственно, он состоит из одной детали – гофрированного цилиндра. Если он изношен и негерметичен, то перестает выполнять свои функции и нагнетать воздух в колбу.

Рис. 7 Грязный ручной насос

В этом случае его необходимо заменить. Для его замены придется снять крышку терпомота и разобрать его. На некоторых моделях ручной насос прижимается к верхней крышке, которая крепится несколькими винтами. Эти винты нужно будет открутить. На других моделях крышка, удерживающая цилиндр ручного насоса, защелкивается. Их необходимо отжать тонкой отверткой, соблюдая осторожность. Если защелки сломаются, придется менять всю крышку, а стоит это от полутора до двух с половиной тысяч рублей.

Рисунок 8 Запчасть для ручного насоса

Ручной насос может не качать воду еще в одном случае — если протекла силиконовая прокладка крышки термопота. В этом случае нагнетаемый кнопкой воздух свободно выходит наружу, а вода через носик не подается. В этом случае необходимо будет заменить прокладку. Для этого нужно разобрать корпус. На некоторых моделях прокладку можно аккуратно подцепить шпателем или тонкой отверткой. На других приходится снимать колбу.

Термопот – это дуэт термоса и электрочайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается за счет самоподогрева жидкости при ее охлаждении ниже заданного уровня. Процесс происходит непрерывно до тех пор, пока в чайнике есть жидкость, либо до его принудительного отключения от электрической сети. Но, как и любой другой электроприбор, эта методика тоже выходит из строя. Однако не стоит расстраиваться и сразу нести в сервис. Если поломка не очень серьезная, то вполне можно отремонтировать термопот самостоятельно

Принцип работы термопота

Чтобы разобраться в причинах поломок и лучше понять, как ремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в дело вступает модуль управления устройством, который с помощью термостата следит за установленной минимальной температурой жидкости и, как только она опускается ниже нормы, сразу включает при повторном кипячении. Для обогрева термопота используется второй ТЭН, который всегда менее мощный, чем основной, так как его работа очень недолговечна.

Из-за большого размера и значительного веса термопота, для наливания кипятка в чашку предусмотрена встроенная помпа … Может питаться от электричества как и продукция Marta. Такой насос допускает возможность настройки автозаполнения через модуль управления. Есть еще механический (ручной) насос, как у MAGNIT RTP-002, тогда жидкость закачивается в кружку вручную через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и термос Bravo TA-65 S) имеют оба типа насосов.

Кроме вышеперечисленных деталей (модуль управления, термостат, два ТЭНа и помпа) в схему в обязательном порядке входят термостат (иногда два, как у изделий Maxwell и Scarlett) и термопредохранитель … Их основные задача – не допустить перегрева и возгорания устройства. Для корректной работы электронасоса и модуля управления необходим понижающий блок питания .

В основном все термопоты работают по одной общей схеме и отличаются только деталями. Например, некоторые модели оснащены таймером автоматического включения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в продукции Витек и Магнит). Но есть термопоты (например, чайник-термос Polaris PWP 4012D), которые совмещают в себе практически все полезные функции.

Разборка термопота

Для быстрого поиска и устранения неисправностей термопот необходимо разобрать. А так как все модели имеют схожую структуру, то есть и общий алгоритм действий. Демонтировать устройство несложно, для этого достаточно придерживаться следующей инструкции:

отключить устройство от сети и вылить из него воду;
открутить винты внизу;
снять клипсы с кольца и открутить освободившиеся винты;
снять поддон;
демонтировать насос, предварительно отсоединив от него шланги;
снять крышку термопота для удобства установки прибора на стол вверх дном;
открутить печатную плату и сдвинуть ее в сторону, чтобы не мешала;
открутить винты, скрытые под прокладкой платы;
снять днище вместе с поддоном;
открутить еще 8 винтов, удерживающих защитную крышку;
снимите крышку и снимите ТЭН.

Совет! Чтобы сборка термопота после ремонта не вызвала проблем, следует зафиксировать расположение проводов и деталей на камере.

Типовые поломки и их устранение

Для приборов, выполненных по одной схеме, характерны типовые неисправности. Как их найти и устранить будет рассказано на картинках ниже.

Не включается

Если прибор не включается, то дело в нарушении контактов электроцепи … Вопрос только где произошел обрыв. Начать проверку нужно со шнура питания. Если он непригоден, замените провод на новый. Затем необходимо проверить все соединения обоих термовыключателей. Возможно, произошло аварийное размыкание, и из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение на термопредохранителе. Для проверки нужно отсоединить сомнительную часть и закоротить провода напрямую. Если это работает, неисправная деталь заменяется новой.

Постоянно кипит вода

Ситуация, когда вода постоянно кипит, а прибор не выключается, может возникнуть только в самых бюджетных моделях с одним термостатом. Именно из-за его поломки термопот не выключается после закипания. Здесь следует сразу, без всяких проверок, поменять термовыключатель. Хорошие и надежные образцы всегда имеют дублирующий термостат. А некоторые производители устанавливают дополнительное управление в виде термопредохранителя, который даст задний ход, если по какой-то причине обе защиты не сработают и в чайнике будет постоянно кипеть вода.

Отключается перед кипячением

Обычно это происходит только с устройствами, проработавшими не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем планировалось. Чтобы исправить ситуацию, можно попробовать временно подогнуть контакты у пластины. И лучшим решением будет замена термовыключателя.

Виноват может быть тот факт, что термопот перестал кипятить воду банальная накипь … Оседая толстым слоем на нагревательном элементе, понижает его теплопроводность. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат воспринимает это как опасность возгорания и размыкает электрическую цепь за несколько мгновений до того, как вода закипит. Избавиться от накипи на нагревательном элементе можно, просто прокипятив раствор лимонной кислоты. Если это не поможет, то придется отсоединять ТЭН и чистить ножом.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут вызвать перегрев. Поиск трещин осуществляется визуально, а устранять их надежнее в мастерской.

Другими причинами поломок могут быть плохие контакты … В этом случае проверьте все соединения с ТЭНом и проводами термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь это могло произойти из-за засорения в системе … Мусор – это чаще всего частицы накипи, которые оседают на стенках труб и шлангов, постепенно уменьшая их просвет. Это в итоге приводит к тому, что насос не качает воду.

Для удаления накипи также необходимо использовать лимонную кислоту или уксус путем кипячения воды с ними в аппарате. В случае наличия нерастворимого мусора необходимо полностью разобрать насос и всю систему водоснабжения. Для этого отсоедините все шланги и продуйте их. Сам насос следует разобрать так:

отсоединить его от корпуса устройства;
открутить крыльчатку и очистить ее от накипи;
очистить магнит от грязи.

Совет! Если после чистки все также не качает помпа, это может означать, что сгорела обмотка на двигателе. И такие поломки лучше и надежнее устранять в сервисе.

Не работает кнопка залива жидкости и если плохие контакты на самом ключе или в месте соединения проводов с электронасосом. Для его устранения необходимо проверить всю цепь на наличие обрывов. При выходе из строя второго нагревательного элемента напряжение на двигатель электронасоса перестает поступать.

Важно! Если у термопота только один электронасос, а подача воды не работает, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящем индикаторе

Если прибор не греет воду при горящем индикаторе, первым делом нужно проверить ТЭН. Но если ТЭН работает исправно, то причина может крыться в электрической цепи. То есть термопот не греет воду, а лампочка горит, если в цепи есть предохранитель после сгоревшего индикатора. Неисправную деталь необходимо заменить, чтобы устранить проблему.

Другие неисправности

При длительной или неправильной работе термочайника могут возникнуть другие неисправности.

Не работает повторное кипячение — причину надо искать в дополнительном отопителе и модуле управления.
Нет основного кипячения, пока работает кнопка повторного включения — необходимо проверить термостат.
Термопот работает только на обогрев , но не кипит — виной всему сгоревший основной ТЭН.

Устройство и принцип работы термопота

Частые поломки термопотов

Как разобрать термопот для ремонта

Ремонт нагревательного элемента термопота

Как починить помпу термопота

Засорение помпы

Поломка электродвигателя помпы

Что делать, если термопот не включается

Стоит ли ремонтировать термопот самостоятельно

принцип работы, советы мастера, обзор неисправностей

Устройство и принцип работы термопота

Частые поломки термопотов

Неисправный сетевой кабель термопота

Микросхемы

Не работает помпа

Ремонт нагревательных элементов термопота

информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru

Конструкция термопота

Типовые поломки и ремонт термопота

Как разобрать термопот?

Поломки термопота, связанные с ТЭНом

Замена хомутового ТЭНа для термопота

Как обойтись без нового ТЭНа?

Поломка помпы

Проблемы с питанием

Насос работает, а вода не качается

Если термопот не включается

нюансы, порядок работ, пошаговая инструкция

Описание проблемы: что может случиться с термопотом

Первые шаги в ремонте термопота: разборка корпуса, проверка элементов

Расположение клемм контактной группы

Покупка или ремонт – что лучше

Самая ответственная часть: работа на предельную аккуратность

Обратная сборка ТЭНа: на что обратить внимание

Контроль качества перед финальной сборкой

Сборка и подключение ремонтного термопота

Проверка работоспособности

Заключение

在现代厨房布线 | Fabalabse

厨房导电装置的特殊性

应该 条 接线 湿气 湿气 的三 相 能够 承受 重大 负载

电器 的 总 计算 计算

计算 厨房 的 电线 电线

电气 或 接线盒 接线盒

联系 连接

插座数量

背光厨房

Ein einzigartiger Vorhang für Vorhänge: Arten und Design im Inneren

Was sind Vorhänge für Vorhänge: fertige Vorhänge und Vorhänge

Gemalte Vorhänge (Video)

Anwendung von dekorative Textilien in der Welt

Arten Vorhänge für Vorhänge

Gewölbte und schmale Vorhänge im Innenraum

Vorhänge mit eigenen Händen nähen (Video)

Vorhänge: Bettwäsche als Option

Wie man den Vorhang mit eigenen Händen näht

Versteckte Vorhänge unter der abgehängten Decke (Video)

vorhänge für vorhänge (Foto)

Как разобрать устройство

Частые неисправности

Сетевой провод

Чип

ТЭНы

Не качает воду, насос не работает

Не включается и не выключается

Типичные неисправности

Сетевой провод

Микросхемы

Электронагреватели

водяной насос

Общее устройство термопота

Преимущества и недостатки

Для чего нужен насос в термокотелке?

Его устройство и принцип действия

Причины поломок электронасосов

Как отремонтировать термопот насос своими руками?

Принцип работы термопота

Разборка термопота

Типовые поломки и их устранение

Не включается

应该条接线湿气湿气的三相能够承受重大负载

电器的总计算计算

计算厨房的电线电线

电气或接线盒接线盒

联系连接
