Что представляет собой ультразвуковой отпугиватель собак

Ультразвуковой отпугиватель собак — это электронное устройство, генерирующее звуковые волны высокой частоты, которые слышат и воспринимают собаки, но не слышит человеческое ухо. Принцип действия основан на том, что ультразвук вызывает у животных чувство дискомфорта и заставляет их покинуть зону действия прибора.

Основные характеристики ультразвуковых отпугивателей:

  • Частота излучения — обычно 20-25 кГц
  • Дальность действия — от 5 до 15 метров
  • Питание — от батареек или аккумуляторов
  • Компактные размеры — помещаются в карман
  • Безопасны для людей и животных

Преимущества использования ультразвуковых отпугивателей

Ультразвуковые отпугиватели имеют ряд важных преимуществ по сравнению с другими средствами защиты от агрессивных собак:


  • Эффективно отпугивают животных на расстоянии, без прямого контакта
  • Безопасны и не наносят вреда здоровью собак
  • Компактные размеры позволяют всегда носить с собой
  • Просты в использовании — достаточно нажать кнопку
  • Подходят для защиты от нескольких животных одновременно
  • Не требуют специальных навыков для применения

Основные компоненты для сборки ультразвукового отпугивателя

Для изготовления простейшего ультразвукового отпугивателя собак своими руками потребуются следующие компоненты:

  • Микросхема-таймер NE555
  • Пьезоизлучатель ультразвука
  • Резисторы и конденсаторы
  • Батарейка 9В
  • Кнопка включения
  • Монтажная плата
  • Провода для соединений

Все детали легко приобрести в магазинах радиотоваров. Общая стоимость компонентов обычно не превышает 300-500 рублей.

Пошаговая инструкция по сборке ультразвукового отпугивателя

Процесс сборки простого ультразвукового отпугивателя собак включает следующие основные этапы:

  1. Подготовить все необходимые компоненты и инструменты
  2. Нарисовать принципиальную схему устройства
  3. Разместить детали на монтажной плате согласно схеме
  4. Выполнить пайку соединений между компонентами
  5. Подключить батарею питания через кнопку включения
  6. Проверить работоспособность собранной схемы
  7. При необходимости выполнить настройку частоты
  8. Поместить устройство в корпус

Важно аккуратно выполнять все соединения и соблюдать полярность компонентов согласно схеме. Это обеспечит правильную работу отпугивателя.


Схемы ультразвуковых отпугивателей разной сложности

Существует множество схем ультразвуковых отпугивателей собак — от самых простых до сложных многофункциональных устройств. Рассмотрим несколько популярных вариантов:

Простейшая схема на таймере NE555

Это базовая схема, состоящая всего из нескольких компонентов:

  • Микросхема NE555
  • Пьезоизлучатель
  • 2-3 резистора
  • 2-3 конденсатора
  • Батарея 9В

Генерирует ультразвук частотой около 25 кГц. Дальность действия до 5-7 метров.

Схема с регулировкой частоты

Более продвинутый вариант, позволяющий настраивать частоту излучения в диапазоне 20-30 кГц. Дополнительно содержит:

  • Подстроечный резистор
  • Транзистор для усиления сигнала
  • Светодиод индикации работы

Эффективная дальность действия увеличивается до 10-12 метров.

Настройка и проверка работоспособности отпугивателя

После сборки устройства важно правильно его настроить и проверить работоспособность. Для этого выполняются следующие действия:

  1. Включить отпугиватель и направить излучатель в сторону от себя
  2. С помощью осциллографа или звуковой карты ПК проверить наличие ультразвукового сигнала
  3. Подстроечным резистором выставить частоту 20-25 кГц
  4. Проверить дальность действия, постепенно отдаляясь от устройства
  5. Убедиться в отсутствии помех и искажений сигнала

При правильной настройке отпугиватель должен генерировать стабильный ультразвуковой сигнал заданной частоты.


Советы по эффективному использованию отпугивателя

Чтобы ультразвуковой отпугиватель собак работал максимально эффективно, следует придерживаться некоторых правил:

  • Направлять излучатель точно в сторону агрессивного животного
  • Включать устройство на расстоянии 5-10 метров от собаки
  • Держать отпугиватель включенным 10-15 секунд
  • При необходимости повторно включить через 20-30 секунд
  • Не использовать длительное время, чтобы избежать привыкания
  • Регулярно проверять заряд батареи питания

Соблюдение этих рекомендаций позволит эффективно отпугивать агрессивных собак и обеспечивать свою безопасность.


Мощный отпугиватель собак своими руками: схема

Автор Vladimir На чтение 8 мин. Просмотров 3.4k. Опубликовано

Сегодня на улицах города нередко встречаются бродячие агрессивные собаки, от которых можно ожидать немалых неприятностей. Они могут напугать ребенка, покусать, порвать одежду и нанести серьезную травму, если стая животных большая. Поэтому совсем нелишним будет обзавестись мощным отпугивателем собак, а на том, как сделать его своими руками по схеме и пошаговой инструкции, остановимся в подробностях.

Содержание

  1. Что представляет собой отпугиватель
  2. Виды отпугивателей
  3. Как сделать ультразвуковой отпугиватель
  4. На КА561ЛА7
  5. На К561ТЛ1
  6. На защищенном диоде КД503А
  7. На транзисторах
  8. На NE555
  9. Правильная эксплуатация отпугивателя

Что представляет собой отпугиватель

Отпугивающее устройство может иметь разное исполнение и принцип действия. Дальность работы зависит от мощности прибора. Например, в продаже встречаются изделия, которые выполнены из сирены и работают на расстояние до 50 м. Такие отпугиватели позволяют защититься как от животных, так и от воров. Работа многих приборах основана на ультразвуковом принципе, что позволяет чувствовать себя на улице безопасно.

Поскольку заводские изделия стоят недешево, многие люди стараются собирать их самостоятельно. Однако для этого понадобятся не только знания, но и необходимые компоненты, инструменты. Самодельный прибор будет подавать сигнал, который слышат только животные. На ультразвук они откликаются довольно резко и практически сразу убегают от человека.

[alert]Немаловажным моментом является то, что устройство способно отпугнуть целую стаю, а не только одну собаку.[/alert]

Виды отпугивателей

Отпугиватели собак классифицируют следующим образом:

  • ультразвуковые (электронные). Прибор излучает сигнал большой мощности по направлению животного. Ультразвук оказывает угнетающее действие на собак, вынуждая их уйти, а порой даже убежать. На человека отпугиватель не оказывает никакого вредного воздействия. Прибор имеет небольшие размеры, что позволяет его носить в сумке или кармане;
  • электрические. Также отличаются компактностью. При нажатии на кнопку издают характерное потрескивание, выделяя озон, который не нравится собакам. Такое устройство опасно для животного, поскольку может ударить током и даже временно парализовать. Важно также то, что электрический отпугиватель заставит разомкнуть челюсти, если пес в вас вцепился;
  • газовые. Имеют вид газового баллончика, наполненного химическим веществом. При покупке такого отпугивателя следует ознакомиться с описанием, поскольку далеко не каждые средства оказывают эффективное воздействие на собак. В случае использования такого баллончика животное должно убежать и больше не проявлять агрессию;
  • отпугивающий запах. Поскольку у собак хорошее обоняние, им совсем не нравится запах медицинского спирта. Для отпугивания потребуется смочить тампон этим веществом. Однако недостаток такого средства состоит в том, что спирт быстро испаряется, да и носить его придется постоянно с собой. Раздражающее действие также оказывает перец-стручок, запах цитрусовых.

Читайте также: Сетевой фильтр своими руками

Как сделать ультразвуковой отпугиватель

Существуют разные схемы и технологии реализации отпугивателей, которые отличаются по своей сложности. Многие устройства выделяются высокой выходной мощностью. На том, как сделать отпугиватель собак из подручных средств, стоит остановиться детальнее.

На КА561ЛА7

Для сборки отпугивателя на микросхеме КА561ЛА7 понадобятся:

  • К561ЛА7;
  • транзисторы КТ315;
  • излучатель (BF1 SQ-340L или MFC-200).

Монтаж прибора выполняют на печатной плате согласно приведенной схеме.

Работает отпугиватель следующим образом:

  1. На первых двух логических элементах выполнен первый контур формирования несущей частоты, представляющий собой симметричный мультивибратор.
  2. На выходе первичного генератора образуется сигнал, имеющий частоту порядка 1,5 Гц.
  3. Во втором контуре формируется ультразвук. На двух других элементах микросхемы собран мультивибратор, посредством которого создается сигнал частотой 20 кГц, имеющий прямоугольную форму.
  4. Для усиления сигнала используется транзисторный усилитель, выполненный по двухтактной схеме. В качестве нагрузки используется пьезоэлемент либо динамик.

[alert]Схема имеет защиту от случайной переполюсовки и высокого напряжения, а также систему фильтрации частот.[/alert]

На К561ТЛ1

Рассмотрим еще один вариант, как сделать схему мощного отпугивателя собак своими руками, воспользовавшись пошаговой инструкцией. На первом логическом элементе реализован генератор модулирующей частоты, работающий на 14 кГц, на втором – генератор, выдающий 24-25 кГц и управляемый первым генератором. Остальные логические элементы выполняют функцию буфера и распределяют сигнал на два выходных каскада. Последние реализованы на полевых транзисторах КП501А. Нагружают транзисторы дроссели и диоды. Посредством диодов устраняются паразитные колебания.

[alert]Пьезоизлучатели рассчитаны на работу с частотой 24-26 кГц и имеют собственную емкость 2000 пФ.[/alert]

Красный по схеме светодиод является индикатором разряда батареи. При тусклом свечении либо полном его отсутствии это укажет на необходимость замены батареи. Синий светодиод индицирует включение прибора.

Настройка отпугивателя сводится к проверке импульсного напряжения на пьезоизлучателях. Значение должно быть около 60 В и иметь частоту порядка 25 кГц. Резистор на 12 кОм временно заменяют подстроечным на 20 кОм. Путем его вращения добиваются резонанса. Затем замеряют номинал элемента и впаивают постоянный резистор с таким же сопротивлением. При правильной настройке схемы прибор должен потреблять около 20 мА.

Читайте также: Индукционный нагреватель металла своими руками

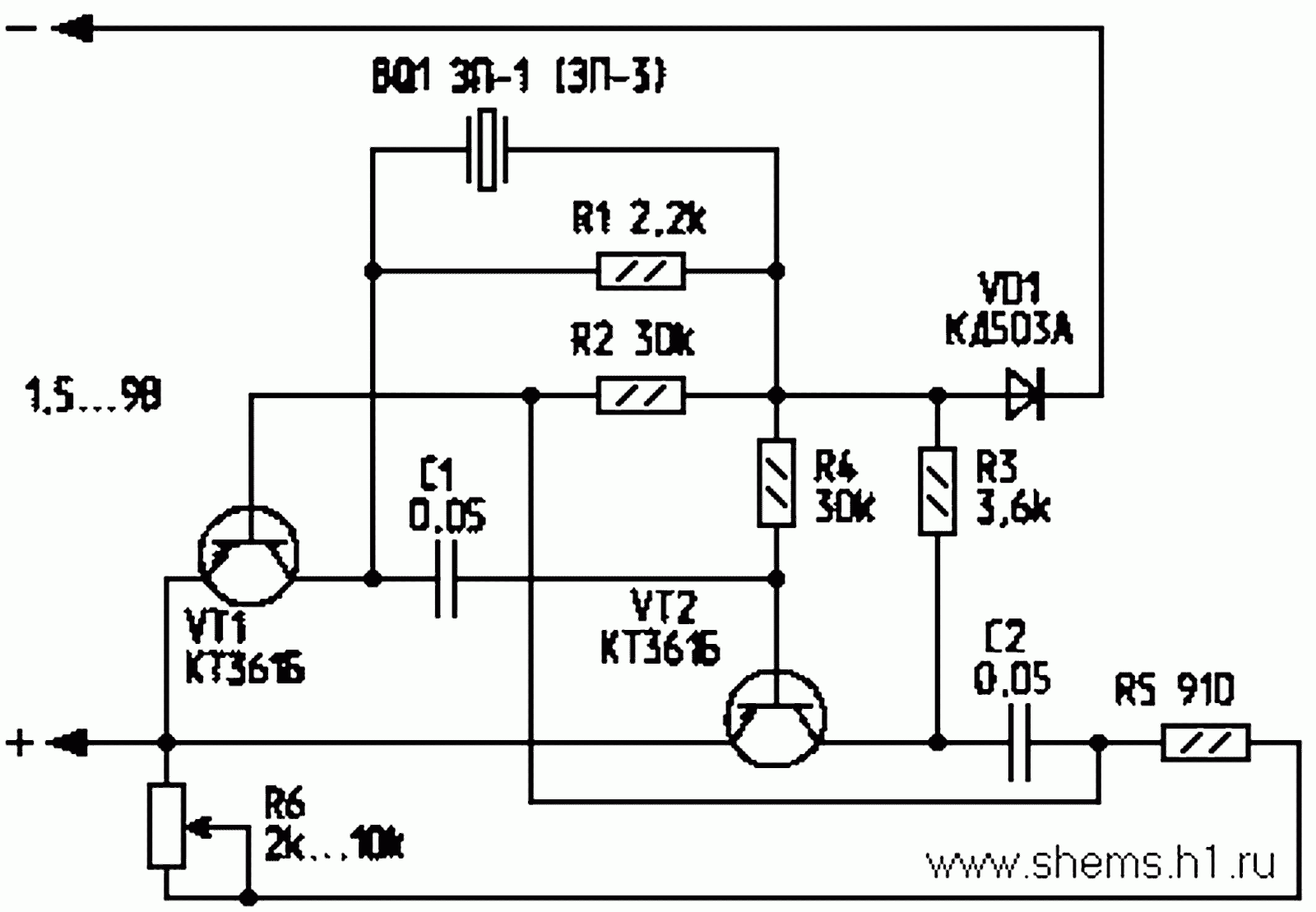

На защищенном диоде КД503А

Если опыта использования микросхем нет, можно собрать более простую схему, основными элементами в которой являются диоды КД503А. Они отвечают за выходную мощность, а также защищают устройство от неправильной подачи напряжения.

Для монтажа нужно подготовить:

  • постоянные и подстроечный резистор;
  • пьезоизлучатель ЗП-1;
  • транзисторы КТ361Б;
  • керамические конденсаторы;
  • диоды КД503А;
  • кнопка для подачи напряжения.

Изготовив печатную плату, остается аккуратно выполнить монтаж. После сборки выполняется простая настройка отпугивателя, которая сводится к подстройке оптимальной частоты, которую можно проверить при помощи осциллографа.

В рассмотренной схеме уровень выходного сигнала регулируется только напряжением, которое поступает от источника питания. При использовании диода КД503А можно применить батарейку типа «Крона» на 9 В.

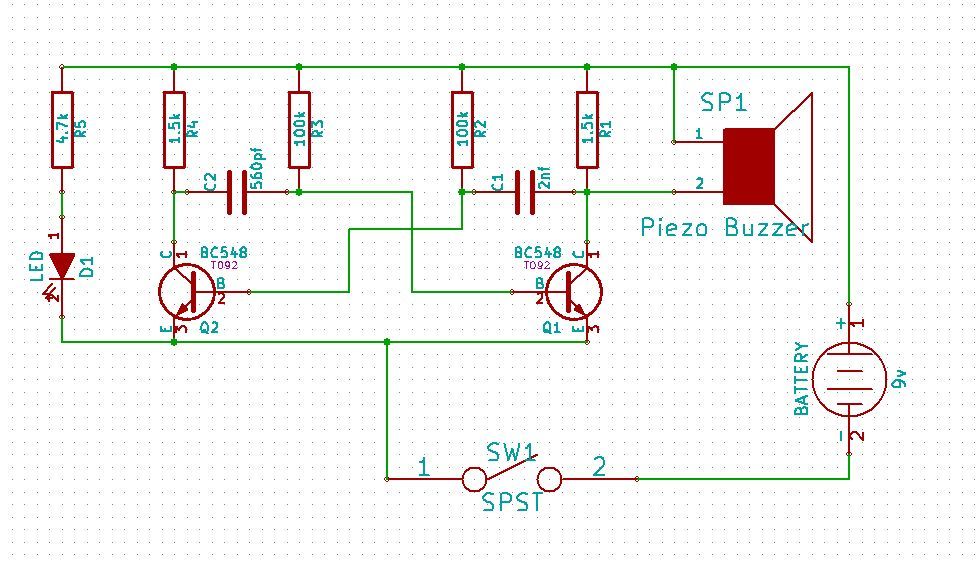

На транзисторах

Если нет желания собирать отпугиватель на микросхеме, можно выполнить простую схему на транзисторах. Смонтировать подобную конструкцию можно даже навесным монтажом, не прибегая к изготовлению печатной платы. Резисторы используются в качестве ограничителей тока и изменения напряжения в цепи.

Транзисторы и емкости требуются для создания частотного контура совместно с резисторами. Диод VD1 защищает схему от переполюсовки. В качестве пьезоэлемента подойдет ЗП-1 и ему подобные. Переключателем может служить обычный тумблер любого исполнения.

Для повышения надежности схемы, монтаж лучше выполнить на плате. Сопротивление R6 обеспечивает регулировку частоты, что позволяет использовать схему не только для собак, но и для вредителей, не вызывая привыкание. Для настройки потребуется подключить к резистору R1 осциллограф или частотомер. В качестве источника питания подойдет любая батарейка с напряжением 1,5-12 В.

[alert]Чем больше напряжение будет подаваться, тем более мощный сигнал будет излучать отпугиватель.[/alert]

Перечисленные элементы можно как приобрести, так и выпаять из старых радиотехнических приборов, что позволит свести к минимуму затраты на изготовление ультразвукового прибора.

На NE555

Один из вариантов отпугивателя представляет собой довольно мощный ультразвуковой передатчик. Его можно использовать как для отпугивания собак, так и кошек. Схема выполнена на стандартном таймере NE555, который работает на частоте 40 кГц. Эту частоту человек не слышит, но на животных она оказывает раздражающее действие.

Чтобы увеличить мощность сигнала, в схеме используется усилитель на транзисторах. На втором аналогичном таймере создается мощный противофазный сигнал для усилителя. Особенностью схемы является высокая мощность на ВЧ. В качестве усилителя задействован ультразвуковой преобразователь. Также схему можно выполнить на NE556, которая представляет собой сдвоенный таймер.

Следует учесть, что устройство потребляет довольно большой ток, порядка 4 А при подключении динамика. Поэтому выключатель питания лучше использовать в виде кнопки, позволяющей кратковременно активировать прибор.

Читайте также: Катушка Тесла своими руками

Более простой отпугиватель собак на NE555 можно собрать по нижеприведенной схеме. Микросхема также используется в качества генератора прямоугольных импульсов и работает на частоте 20-22 кГц. Благодаря подстроечному резистору частоту можно изменять в пределах 17-27 кГц.

Схема проста в изготовлении, поскольку содержит минимальное количество элементов. Чтобы была возможность точной настройки частоты, подстроечный резистор лучше использовать многооборотный. В качестве пьезоизлучателя подойдет элемент от калькулятора либо от музыкальных игрушек. Также для этих целей можно использовать ВЧ динамик на мощность не более 5 Вт. Источником питания служит «Крона» или другая батарейка, способная выдавать 6-12 В.

[alert]Простой отпугиватель эффективно работает на расстоянии 3-5 м. Для увеличения дальности действия дополнительно потребуется собрать усилитель.[/alert]

Правильная эксплуатация отпугивателя

Отпугивающее устройство важно не только правильно собрать, но и уметь им пользоваться. Если собака или стая животных ведут себя агрессивно, действия должны быть резкими и неожиданными. Использовать отпугиватель нужно следующим образом:

  • вынуть устройство из сумки или кармана;
  • дождаться, когда пес приблизится на расстояние около 1 м;
  • направить на собаку отпугиватель;
  • активировать изделие посредством нажатия на кнопку.

Когда животное кратковременно отступит, нужно продолжать направлять на него ультразвуковой прибор. Когда собака отойдет более чем метр, прибор следует отключить. Делают это для того, чтобы пес немного отвык. В случае повторного включения, эффект будет сильнее. При нажатии на кнопку прибора достаточно направить звук в сторону головы.

Рассмотрев разные схемы мощного отпугивателя собак, а также как сделать прибор своими руками по пошаговым инструкциям, можно будет выбрать и собрать наиболее подходящий вариант. Используя недорогие и доступные компоненты и владея минимальными знаниями в радиоэлектронике, можно сконструировать устройство, которое будет работать ничем ни хуже заводских изделий, а при аккуратном монтаже даже превосходить их по надежности.

[youtube]https://www.youtube.com/watch?v=hz4xYkWmkZg[/youtube]

Об отпугивателях собак своими руками: схема мощных самодельных ультразвуковых

Содержание:

  • Чем отпугнуть собак
  • Химический отпугиватель собак своими руками: из чего и как сделать
  • Ультразвуковой отпугиватель собак своими руками: схема, мощный дайзер
  • Электрический отпугиватель собак: комплектующие и правила сборки

Люди, пострадавшие от укусов разъяренных собак, всю жизнь страдают от навязчивой фобии. Боязнь бездомных животных не только мешает спокойно передвигаться по городу, но и заставляет переживать за безопасность собственных детей. Иногда, чтобы добраться до школы или магазина, нужно отпугнуть стаю бродячих собак. Палка или камень против целой своры — провальная затея, особенно, если защищаться придется ребенку.

Чем отпугнуть собак

Использование специальных отпугивателей для собак (дайзеров) — реальный шанс обезопасить себя и своих близких. Эти устройства легко помещаются в карман куртки, рюкзак или женскую сумочку, и так же быстро оттуда извлекаются при необходимости. Важно разобраться в принципах действия разных дайзеров, чтобы выбрать максимально мощный. Среди существующих в продаже самым эффективным считается ультразвуковой отпугиватель. Его действия хватает на 13 м, а значит, собаки не успеют подойти близко.

Стоимость фабричных дайзеров достаточно высока, поэтому люди часто пользуются самодельными устройствами. Настоящие умельцы смогут изготовить любой отпугиватель своими руками: химический, ультразвуковой или электрический. Зачем покупать дорогое устройство, если вариант, сделанный собственноручно, не менее эффективен?

Отпугиватель собак

Химический отпугиватель собак своими руками: из чего и как сделать

Отпугиватель кротов своими руками

Химические дайзеры — это устройства, наполненные токсичным для животного и человека составом. Принцип действия отпугивателя заключается в распылении едкой жидкости на слизистые оболочки глаз, носа, пасти собаки. Оценить эффективность такого дайзера сложно.

Во-первых, его использование предполагает тесный контакт с разъяренными животными, что само по себе очень опасно. Во-вторых, при нападении большого количества собак распылить баллончик с «химией» на всех просто не хватит времени.

К сведению! Сделать химический отпугиватель легко. В работе понадобятся компоненты, которые можно найти на любой кухне: молотый черный перец, уксус, горчичный порошок. Некоторые при изготовлении такого дайзера вместо уксуса используют махорку. В результате получаются баллончики с разным составом.

Как происходит изготовление химического дайзера в домашних условиях?

Вариант № 1:

  1. Подготовка емкости для химического состава. Как правило, это пластиковая бутылка 0,5 л без крышки, на которую надевается распылитель.
  2. Замешивание состава: в уксус добавляется перец, все вместе взбалтывается.
  3. Жидкость переливается в бутылку, плотно закрывается. Не очень удобно, но нужно носить с собой.

Вариант № 2:

  1. Подготовка емкости для химической смеси. Удобно, если это будет баночка 0,25 л с плотно закручивающейся крышкой.
  2. Приготовление едкой смеси: мелко нарезать махорку, добавить перец и горчичный порошок. Перемешать.
  3. Переложить все в банку и закрыть крышкой. Носить с собой, при атаке агрессивно настроенной собаки высыпать содержимое на животное.

Ультразвуковой отпугиватель собак своими руками: схема, мощный дайзер

Отпугиватель собак

Ультразвуковой дайзер, издающий неприятный для собачьего уха звук, отличается высокой эффективностью. Плюсы этого устройства в том, что оно абсолютно безвредно для людей и действует даже на больших расстояниях. Бродячие псы сразу же обращают внимание на сигнал ультразвука, стремительно покидая место встречи с человеком. Воспользовавшись прибором в критической ситуации, удастся сразу разогнать всю стаю, а не отбиваться от каждой собаки отдельно.

Схема отпугивателя от собак

Изготовить ультразвуковой отпугиватель собак своими руками можно по разным схемам мощных дайзеров, взятых из Интернета. Их можно переделать, если позволяют технические навыки, или воспользоваться в готовом виде. Универсальная схема ультразвукового отпугивателя собак предполагает наличие микросхемы, транзисторов, резисторов, диодов. На этапе сборки устройства для отпугивания ультразвуком важно соблюдать рекомендации специалистов:

  • использовать пьезокерамический излучатель во время изготовления дайзера, что позволит равномерно распределить нагрузку;
  • для включения света выбрать светодиоды Д3. Их установка осуществляется в самой дальней части прибора;
  • чтобы отпугиватель работал на частоте 25 кГц, нужно взять резистор Р35, но экспериментировать с параметрами частотности не стоит. В этом плане лучше придерживаться настроек заводских моделей;
  • мощность ультразвукового дайзера не должна превышать 130 дБ. В противном случае прибор не просто отпугнет животное, но и нанесет ему ощутимый вред;
  • для продолжительной работы ультразвукового устройства его следует снабдить слотами на 8 батареек 9В;
  • проверка импульсов ультразвука — финальный штрих в работе. Осуществить ее можно с помощью осциллографа или звуковой карты, совместимой с компьютером;
  • если прибор готовился для стационарного использования (например, для дачи), то его нужно заключить во влагостойкий корпус и снабдить зажимами.

Электрический отпугиватель собак: комплектующие и правила сборки

Пример самодельного отпугивателя от собак

Картофелекопалка своими руками

Из-за незнания принципов работы электрического дайзера его часто путают с обычным электрошокером. Многие сразу отказываются от покупки такого отпугивателя, поскольку это противоречит их представлениям о гуманном отношении к животным.

Важно! Электродайзер не предназначен для тесного контакта с телом собаки. Прибор лишь создает громкий прерывистый шумовой эффект, который отпугивает агрессивных животных.

Чтобы изготовить электрический отпугиватель собак в домашних условиях, понадобятся такие элементы: бутылка из пластика, высоковольтный модуль, микро-кнопка и пальчиковая батарейка. Технология создания самодельного устройства проста:

  1. Скрепить пальчиковую батарейку и модуль при помощи изоленты.
  2. Припаять к поверхности батарейки кнопку и провода.
  3. После изготовления основы для отпугивателя следует обрезать электрические провода.
  4. Отрезать от пластиковой бутылки горловину, получив диффузор для усиления звукового сигнала и защиты от напряжения.
  5. Надеть диффузор на электрический модуль, сделав небольшие надпилы на горловине.
  6. Хорошо проклеить место соединения горловины и модуля.

Наглядную информацию об изготовлении электрического отпугивателя собак можно получить из видеороликов на Ютуб, которые снимают люди со специальными техническими навыками. Там же электродайзер показан в действии: внезапный треск электрических разрядов действует на собак угнетающе, и они прячутся. Неважно, с каким количеством бродячих животных предстоит столкнуться, громкие разряды электрического отпугивателя заставят разбежаться всех.

Обратите внимание! Несмотря на терпимое отношение большинства людей к бездомным животным, проявлять беспечность в вопросе собственной безопасности недопустимо. Собака — действительно друг человека, но лишь в том случае, когда о ней заботятся со щенячьего возраста и содержат в достойных условиях.

Бродячие псы живут по другим законам, и предугадать их поведение в той или иной ситуации сложно. Из-за испытаний, которые ежедневно приходится выносить уличным животным, они озлобляются и все чаще бросаются на прохожих.

1 1 голос

Рейтинг статьи

Автор:

Веселоева Марина Николаевна

Ультразвуковой отпугиватель собак своими руками: отпугивайте клыков

Иногда вы можете столкнуться с агрессивной собакой во время прогулки на открытом воздухе, что заставит вас отойти от нее как можно дальше. Однако вы можете использовать другой подход, который включает в себя защиту с помощью ультразвукового отпугивателя собак, сделанного своими руками. Конечно, человеку это устройство не вредит, а раздражает уши собак. Они полагаются на электронную схему для генерации высокочастотных звуковых волн. В результате собака либо отступит, либо перестанет вести себя агрессивно, когда вы направите отпугиватель в ее сторону.
Понимание того, как работает это устройство, может оказаться полезным в долгосрочной перспективе. Итак, давайте посмотрим!

1. Ультразвуковой отпугиватель собак: что это такое?

(Ультразвуковой отпугиватель собак отпугнет агрессивных собак.)

Ультразвуковой отпугиватель собак — это устройство, предназначенное для безопасного отпугивания бродячих собак. Он издает очень неприятный высокочастотный выходной звук, заставляя ближайшую собаку отступить. Устройство также оснащено светодиодной подсветкой, которая служит индикатором низкого заряда батареи. Если индикатор тускнеет, это означает, что устройству требуется замена батареи.

2. Как работает ультразвуковой отпугиватель собак?

(ультразвуковой отпугиватель собак.)

Когда вы направляете устройство на собаку и нажимаете кнопку, оно издает высокочастотный звук частотой 45 кГц. Только собаки и другие животные могут слышать эту слышимую звуковую волну из-за их чувствительности слуха. Уровни ультразвуковых волн медленно увеличиваются при нажатии кнопки. Конечно, собаке будет неудобно, и она будет держаться подальше.

3. Преимущества ультразвукового отпугивателя собак

Некоторые преимущества ультразвукового отпугивателя собак включают:

  • Защищает вас от бродячих собак
  • Очень просто и удобно
  • Отпугивает других животных

    9

    8 Устройство для дрессировки

    9

  • 8

4. Как сделать ультразвуковой отпугиватель собак

Вы можете построить ультразвуковой отпугиватель собак. Соберите необходимые компоненты и выполните следующие действия:

Ультразвуковая схема репуллера Dog:

(схема схемы репеллера. – 1x

  • 0,1 мкФ дисковый керамический конденсатор – 1x
  • конденсатор 1 мкФ/25 В – 1x
  • конденсатор 10 мкФ/25 В – 1x
  • 0,01 мкФ керамический конденсатор – 2x
  • 681xF9 керамический конденсатор –0029
  • Транзистор BC547 – 1x
  • Транзистор TIP122 – 1x
    • Шаги:

    Выполните следующие шаги, чтобы создать схему. Используйте принципиальную схему в качестве справки.

    Шаг первый:


    Во-первых, вам нужно добавить в цепь электрический микрофон. Подключите противоположный конец к земле. Тем временем вам нужно будет подключить резистор R1 10k и конденсатор C1 к положительному концу. Затем подключите резистор R2 100k к отрицательному выводу C1.

    Шаг второй:

    Добавьте транзистор 2N3904 и соедините эмиттер с землей. Затем подсоедините базовую клемму к отрицательному проводу C1. Затем подключите клемму коллектора к положительному проводу C2. Между тем, отрицательная информация C2 относится к выводу 2 микросхемы таймера 555. После этого подключите резистор R3 10k к C2 и R1. Подключите резистор R4 100k к конденсатору C2 и источнику питания 12 В постоянного тока.

    Шаг третий:

    Затем добавьте в схему таймер 555 IC1, как показано на схеме. Затем подключите контакт 1 к земле. Подсоедините резистор R3 100 кОм к седьмому контакту IC1 и положительному проводу C3, подключив его к контакту 6. Соедините конденсатор C4 и контакт 5 IC1.


    Шаг четвертый:

    После этого добавьте в схему таймер 555 IC2. Между тем, контакт 3 подключается к контакту 4 таймера 555 IC2. Затем подключите R7 к источнику входного сигнала и контакту 7 IC2. Вам также нужно будет подключить резистор R8 к контактам 7 и 6. Затем подключите конденсатор C5 к контакту 2. и 6. Между тем контакт 1 соединяется с землей. Затем подключите конденсатор C6 к контакту 4. Затем подключите резистор R7 к контакту три и к базовой клемме транзистора TIP 122. Затем подключите клемму коллектора к динамику 8 Ом, который подключается к входу. Наконец, вывод эмиттера транзистора должен быть соединен с землей.

    Принцип работы:

    В целом, схема работает через три различных этапа для создания высокочастотного звука. Первый этап, известный как схема звукового датчика и предусилителя, включает в себя микрофон и транзистор Q1. Моностабильный каскад основан на микросхеме таймера 555 вместе с другими компонентами. Наконец, третий этап, называемый этапом ультразвукового генератора звука, использует динамик для вывода звука.

    (В схеме есть микрофон, который улавливает лай собаки.)

    Микрофон уловит лай собаки. После этого он запускает базу транзистора Q1 для создания импульса низкого и высокого уровня. Затем транзистор генерирует усиленный сигнал, подавая его через конденсатор C2, вызывая активацию вывода 2 моностабильной микросхемы IC1. В результате контакт 3 переключится на высокий уровень на определенное время, определяемое значениями резисторов R5 и C3.

    Высокое значение для контакта 3 активирует контакт 4 микросхемы IC2, распределяя ультразвуковой импульс на контакт 3. Затем транзистор TIP122 усиливает этот импульс, прежде чем передать его на динамик. По сути, динамик вибрирует и излучает ультразвук в направлении собаки, удерживая ее на расстоянии. Эта схема определяет любой уровень лая, поэтому работает с любой собакой.

    5. Какие проблемы возникают при использовании ультразвукового отпугивателя собак?

    (Эти ультразвуковые отпугиватели собак имеют некоторые проблемы.)

    Некоторые проблемы существуют с ультразвуковым отпугивателем собак. Например, вам может быть трудно определить, работает ли устройство, из-за уровня излучаемой частоты. И это становится проблемой, поскольку люди не могут слышать эти звуки обратной связи.

    Если собака все еще гонится за вами, значит, устройство перестало корректно работать, либо собака сопротивляется высоким частотам. В результате это затрудняет определение того, работает ли он в реальной ситуации.

    Между тем, модели отпугивателей собак с более высокой частотой имеют узкую ширину луча, что затрудняет прицеливание. В конечном счете, это создает значительную нагрузку, когда агрессивная собака преследует вас, потому что вы должны оставаться точными.

    Краткое описание

    Если вы хотите обезопасить себя от агрессивных собак, вам поможет ультразвуковой отпугиватель собак! Они генерируют слышимый звук, который могут слышать только собаки и другие животные. Он опирается на основные компоненты, включая резисторы, конденсаторы, транзисторы и микросхему таймера 555 для этого процесса. Как только вы направите устройство на собаку, динамик издаст этот звук, вызывая сильную реакцию. Конечно, люди не могут слышать такую ​​низкую частоту, поэтому она остается безвредной.

    Есть вопросы по схеме отпугивателя собак? Не стесняйтесь связаться с нами!

    Создание мощного ультразвукового отпугивателя собак, работающего за деревянным забором

    камильп
    Участник

    #1
