Принцип работы и применение вибродвигателей

Вибродвигатель или вибромотор — это устройство, преобразующее электрическую энергию в механические колебания. Принцип его работы основан на вращении несбалансированного груза, закрепленного на валу электродвигателя. Возникающая при этом центробежная сила и создает вибрацию.

Основные сферы применения вибродвигателей:

Строительство — для уплотнения бетонных смесей, удаления воздушных пузырьков
Производство — для просеивания и сортировки сыпучих материалов
Мобильные устройства — для беззвучных уведомлений
Массажеры и другие бытовые приборы
Игрушки и развлекательные устройства

В промышленности используются мощные вибродвигатели, а для бытовых нужд подойдут и самодельные конструкции небольшой мощности.

Необходимые материалы и инструменты

Для изготовления простого вибродвигателя своими руками понадобятся:

Электродвигатель постоянного тока (можно использовать мотор от старой игрушки или CD-привода)
Эксцентриковый груз (подойдет гайка, болт или кусочек свинца)
Провода для подключения
Источник питания (батарейка или блок питания)
Паяльник и припой
Отвертка, плоскогубцы
Клей или эпоксидная смола для фиксации груза

При работе соблюдайте технику безопасности и используйте защитные очки. Будьте осторожны с нагревательными приборами и острыми инструментами.

Пошаговая инструкция по изготовлению вибродвигателя

Процесс создания простого вибродвигателя включает следующие этапы:

Подготовьте электродвигатель, удалив все лишние детали.
Изготовьте эксцентриковый груз нужного веса.
Надежно закрепите груз на валу двигателя с помощью клея.

Припаяйте провода к контактам двигателя.
Подключите провода к источнику питания через выключатель.
Проверьте работу устройства, при необходимости отрегулируйте.

Для увеличения амплитуды колебаний можно увеличить вес груза или его смещение относительно оси вращения. Но не перегружайте двигатель, иначе он быстро выйдет из строя.

Типы конструкций самодельных вибродвигателей

Существует несколько вариантов изготовления вибромоторов в домашних условиях:

1. На основе коллекторного двигателя

Самый простой вариант — использовать готовый коллекторный электродвигатель от старой игрушки или бытового прибора. На его вал крепится эксцентриковый груз. Преимущества: простота, доступность деталей. Недостатки: шум, искрение щеток, ограниченный ресурс.

2. С применением вибромотора от мобильного телефона

Можно извлечь миниатюрный вибромотор из старого сотового телефона и использовать его в своей конструкции. Плюсы: компактность, бесшумность. Минусы: небольшая мощность, сложность с креплением.

3. На базе бесколлекторного двигателя

Более сложный, но эффективный вариант — изготовить вибродвигатель на основе бесколлекторного мотора. Это обеспечит высокий КПД и длительный срок службы. Однако потребуется специальный контроллер для управления таким двигателем.

Советы по настройке и оптимизации вибродвигателя

Чтобы добиться оптимальной работы самодельного вибромотора, обратите внимание на следующие моменты:

Тщательно отбалансируйте эксцентриковый груз, чтобы минимизировать нежелательные колебания.
Подберите оптимальное напряжение питания — слишком низкое не обеспечит нужной вибрации, а слишком высокое может повредить двигатель.
Обеспечьте надежное крепление двигателя к основанию, иначе вибрация будет гаситься.

Для снижения шума используйте резиновые прокладки и демпферы.
Периодически проверяйте состояние креплений и контактов, подтягивайте их при необходимости.

Правильно настроенный вибродвигатель должен работать плавно, без резких толчков и посторонних шумов.

Области применения самодельных вибродвигателей

Изготовленные своими руками вибромоторы можно использовать во многих интересных проектах:

Вибромассажеры для домашнего использования
Игрушки с тактильной обратной связью
Устройства для просеивания мелких деталей или семян
Самодельные шейкеры для смешивания красок или коктейлей
Вибрационные кормушки для аквариумных рыбок
Приспособления для полировки мелких изделий

Проявите фантазию и найдите необычное применение вибродвигателю в быту или хобби!

Меры безопасности при работе с вибродвигателями

При изготовлении и эксплуатации самодельных вибромоторов соблюдайте следующие правила безопасности:

Используйте источники питания с подходящим напряжением и защитой от короткого замыкания.
Надежно изолируйте все электрические соединения.
Не допускайте перегрева двигателя, делайте перерывы в работе.
Закрепляйте вибродвигатель на устойчивом основании.
При длительной работе используйте средства защиты от шума и вибрации.
Не прикасайтесь к движущимся частям во время работы устройства.

Помните, что самодельные устройства могут быть небезопасны. Не используйте их там, где требуется гарантированная надежность.

Сравнение самодельных и промышленных вибродвигателей

Рассмотрим основные отличия вибромоторов, изготовленных своими руками, от профессиональных устройств:

Параметр	Самодельные	Промышленные
Мощность	Низкая-средняя	Высокая
Надежность	Ограниченная	Высокая
Точность настройки	Низкая	Высокая
Стоимость	Низкая	Высокая
Универсальность	Высокая	Специализированные

Самодельные вибродвигатели подходят для экспериментов и несложных задач. Для ответственных применений лучше использовать профессиональное оборудование.

Заключение: преимущества и недостатки самодельных вибродвигателей

Изготовление вибродвигателя своими руками — увлекательный процесс, позволяющий глубже понять принципы работы этих устройств. Основные плюсы самодельных конструкций:

Низкая стоимость
Возможность создания уникальных устройств
Развитие технических навыков

Однако у них есть и недостатки:

Ограниченная мощность и надежность
Отсутствие гарантии и сертификации
Сложность точной настройки параметров

Самодельные вибродвигатели отлично подходят для обучения и хобби. Но для серьезных задач лучше выбирать профессиональное оборудование, обеспечивающее стабильность и безопасность работы.

Как сделать вибромотор своими руками

Вибрационные установки чаще всего применяются в строительстве. С их помощью из строительных смесей устраняются пузырьки воздуха, улучшается текучесть раствора, повышается контакт с арматурой. Бетон, лишенный воздушных пузырьков, становится более плотным и морозостойким.

Если вибромотор прикрепить к столу, превратив его тем самым в вибростол, то можно будет отливать на нем тротуарную плитку, формировать разнообразные бетонные и пенобетонные изделия, производить вибролитье. При этом плотность всех изделий, полученных таким образом, будет больше, а качество – выше, чем при других способах изготовления.

Пригодятся виброустановки и для просеивания зерна, семечек, песка и т.п.

Принцип изготовления простого вибромотора

Чтобы получить вибромотор, можно переделать любой двигатель, присоединив на вал несбалансированную нагрузку. Можно уже имеющуюся сбалансированную нагрузку разделить на две части, чтобы создать дисбаланс. Он и вызовет вибрацию.

Небольшие вибромоторы можно получить, разобрав игровые джойстики, старые сотовые телефоны, массажеры, пейджеры. Если с одной из сторон отрезать лопасти у кулера, снятого с блока питания стационарного компьютера, также получится вибрационный мотор.

Рис. 1. Вибрационный мотор из кулера

Если вам нужен небольшой по размеру вибродвигатель, можно взять любой готовый двигатель постоянного тока и прикрепить к его валу нагрузку так, чтобы она создавала неправильный баланс. К примеру, клеммную колодку.

Если нужно более серьезное устройство, стоит нарисовать эскиз с учетом его размеров и требуемую частоту вибрации (для строительных работ она составляет от 2 до 3 тысяч оборотов в минуту). У моторов малой мощности она может начинаться от 750 об/мин. Если нагрузка будет подвергаться частым серьезным нагрузкам, стоит остановиться на золотой середине – 1500 оборотов в минуту.

Так, для улучшения характеристики бетона используются:

погружные вибрационные установки. Специальная насадка, прикрепленная к двигателю, производит вибрацию, изгоняя из раствора пузырьки;
внешние установки, которые крепятся к опалубке. Вибрация передается всей массе бетона, налитой внутрь опалубки;
переносные устройства поверхностного воздействия. Вибромотор крепится к плоской площадке, которая устанавливается сверху на бетонный массив. Так достигается локальное воздействие через опорную поверхность.

Итого, изготовить можно либо поверхностную, либо погружную конструкцию.

Поверхностный вибромотор своими руками

Достаточной для него считается мощность двигателя от 1 до 1,5 Квт, работающего от сети постоянного тока напряжением 220 В.

Нам понадобится:

электродвигатель,
кабель питания,
основание, к которому крепится электродвигатель (подойдет кусок ОСБ или другого материала достаточной плотности),
эксцентриковый дисбаланс,
ручка, которая крепится сверху на электродвигатель. С ее помощью устройство можно будет переносить с места на место.

Рис. 2. Эксцентрик

Для начала делаем вибродвигатель – «сердце» всей установки. Для этого к выходному валу электродвигателя крепим эксцентрик.

Рис. 3. Эксцентрик

Рис. 4. Нерегулируемый эксцентрик

Выше приведен пример нерегулируемого эксцентрика. Можно сделать и регулируемый, что позволит изменять амплитуду колебаний. Для этого к валу крепим кронштейн, к нему при помощи резьбового соединения – эксцентрик. Теперь его положение можно будет менять путем ослабления резьбы и перемещением груза ближе или дальше от центра вращения.

Погружной вибродвигатель своими руками

За основу такого двигателя берется рабочий перфоратор мощностью от 1,5 Квт или ударная дрель. Что еще понадобится:

металлический прут/брусок (длина соответствует необходимой глубине погружения),
металлическая пластина небольшого диаметра (5-6 см) или торцевая шайба.

Пластина или шайба привариваются к концу прута. Перфоратор переключается на работу в режиме удара.

Если делать погружной вибродвигатель на основе дрели, стоит приобрести готовую булаву с валом (пример на изображении ниже), которую останется только прикрепить к корпусу электродвигателя. Для этого внутренний вал булавы соединяют с осью дрели, если они не совпадают (у булавы выдох имеет форму шестигранника), то используют переходник.

Рис. 5. Стержень вибратора

Внутри вибратор устроен следующим образом (типовая схема).

Рис. 6. Типовая схема вибратора

При вращении булава (дебаланс) бьётся о стенки внешнего корпуса, что и даёт эффект вибрации.

Автор: RadioRadar

Как изготовить вибромотор своими руками легко: Обзор +Видео и Чертежи

В этой статье вы узнаете как сделать вибромотор своими руками! Необходимые чертежи для обустройства вибростола с электродвигателем +Видео как делаем и схема подключения, изучите подробно!

В период обустройства загородного дома либо двора дачного участка появляется потребность в формовых продуктах из бетона. В наше время приобрести можно все без исключения и даже больше. Но можно и сберечь семейный бюджет, сделав тротуарную плитку, бордюры и водоотвод своими руками. Для этой цели необходимо обзавестись бетономешалкой и спецоборудованием с целью уплотнения бетонированной смеси.

В статье расскажем, как сделать вибромотор своими руками и что он собой представляет.

[contents]

Содержание:

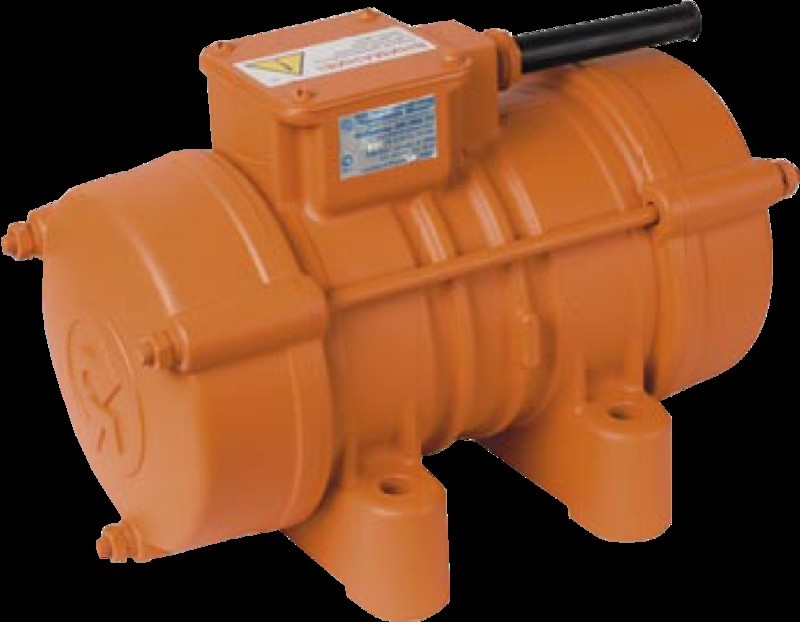

Для чего нужен вибромотор?

Базой каждой виброустановки является электровибрационный мотор. Установка может понадобиться не только для производства бетона, но и для просеивания сыпучих стройматериалов. В зависимости от поставленных целей избираются ключевые характеристики, согласно которым нетрудно сделать вибродвигатель своими руками.

Существует 2 вида вибромоторов:

для уплотнения бетона;
для производства изделий из бетона.

Если планируется использование вибромотора в больших масштабах, то выгоднее купить уже готовый – с завода.

Он будет обладать всеми характеристиками для надежной работы. В случае так называемого единоразового использования, например, для возведения дачного домика, вибромотор изготовленный своими руками станет прекрасным решением.

Важно! Частота вибрации мотора колеблется в диапазоне от 750 до 3000 оборотов в минуту. Также существуют моторы с высокой частота с малой амплитудой, низкой частотой вибраций с большей амплитудой. В строительстве, используются вибродвигатели с высокой частотой – от 2 до 3 тыс. об/мин. Немаловажным фактором является размер и вес конструкции.

Для высокочастотных вибромоторов нужна устойчивая установка из прочной и толстой стали. При перенагрузке, конструкция быстро поддается деформации. Важно учитывать цикличность работы установки. Если оборудование будет работать часто и при высоких нагрузках, необходимо устанавливать двигатель с частотой больше 1500 оборотов в минуту.

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В.

Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

Ручки для направления, удерживания, переноса устройства.
Электродвигатель необходимой мощи.
Эксцентриковый дебаланс.
Кабель питания.
Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

перфоратор малых размеров;
электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

дрель с электроприводом;
труба из нержавейки;
металлический трос в защитном кожухе;
ось из стали;
шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

силовая металлическая конструкция наподобие рамы;
столешница, зафиксированная на опорном станке;
электропривод – вибродвигатель;
пружины, которые нужны для взаимодействия площадки с рамой из стали;
пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

понижение амплитуды вибрации;
ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

стержень из стали;
шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

Вибрационные двигатели — прецизионные микроприводы

Эксцентриковая вращающаяся масса (ERM), LRA и соленоид

Широкий ассортимент вибрационных двигателей постоянного тока с готовыми образцами

Компания Precision Microdrives разрабатывает и производит широкий ассортимент высококачественных и экономичных двигателей постоянного тока диаметром менее 60 мм с применением различных технологий. Все типы могут быть адаптированы для широкого спектра применений.

Поговорите с инженером

Позвольте нам помочь вам эффективно определять, проверять, тестировать, массово производить и интегрировать вибрационные двигатели постоянного тока в конечный продукт.

Шесть технологий вибрационных двигателей

Есть много способов заставить что-то вибрировать! Ознакомившись со всеми технологиями вибрации и тактильных ощущений, мы поможем вам выбрать лучшую технологию для вашего приложения.

57 стандартных форм-факторов двигателей

Мы хотим помочь вам быстро развиваться. Таким образом, у нас есть много готовых форм-факторов в различных конфигурациях обмотки, доступных для образца или покупки.

Индивидуально для вашего приложения

Ваше приложение уникально, поэтому мы ожидаем, что вам потребуется определенный уровень пользовательских функций или производительности. Работайте с нашими инженерами по применению, чтобы разработать идеальное решение.

ОБРАЗЦЫ ДЛЯ ЗАКАЗА

Каталог двигателей

Надежные, экономичные миниатюрные двигатели постоянного тока, редукторные и вибрационные двигатели, соответствующие вашим требованиям

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Технологии вибромоторов

Наши инженеры по применению разрабатывают решения для вибрации и тактильной обратной связи, используя шесть различных моторных технологий. Каждый из них имеет свои особенности, преимущества и недостатки.

Вибрационные двигатели с эксцентриковыми вращающимися массами (ERM)

Двигатели с эксцентриковыми вращающимися массами (ERM) представляют собой оригинальную технологию создания вибрации. Они просты в использовании и доступны в широком диапазоне размеров. Это приводит к широкому диапазону амплитуд и частот вибрации, подходящих для любого применения. Их можно найти во всем, от самых маленьких смарт-часов до рулевых колес грузовиков.

Мы можем спроектировать и изготовить вибрационные двигатели такого типа, используя различные технологии двигателей, в том числе с железным сердечником, без сердечника и без щеток, как в форме цилиндра, так и в виде монеты.

Преимущества в том, что двигатели просты в использовании и понимании. В частности, двигатели постоянного тока просты в управлении, и если необходим длительный срок службы, можно использовать бесщеточные вибрационные двигатели.

Компромиссы заключаются в том, что амплитуда геометрически привязана к частоте и скорости, например, невозможно независимо изменить амплитуду и частоту.

Мы производим эти двигатели с тремя различными конструкциями и технологиями. Железный сердечник для более низкой стоимости, без сердечника для средней стоимости и средней производительности и бесщеточный для максимальной производительности и самого длительного срока службы.

Пример двигателей с эксцентриковыми вращающимися массами (ERM) с различными технологиями конструкции.

Линейные резонансные приводы (LRA)

Пример вибрационных двигателей с линейным резонансным приводом (LRA) в различных форм-факторах.

Линейные резонансные приводы больше похожи на громкоговоритель, чем на традиционный «мотор». Вместо конуса имеется масса, которая перемещается вперед и назад с помощью звуковой катушки и пружины.

Это означает, что LRA имеют резонансную частоту, при которой амплитуда максимальна. Попытка заставить их вибрировать хотя бы на несколько герц по обе стороны от этой резонансной частоты приведет к значительной потере амплитуды и энергии вибрации.

Из-за небольших производственных отклонений каждый LRA будет иметь немного отличающуюся резонансную частоту, поэтому требуется специальная микросхема драйвера. Это автоматически настраивает сигналы возбуждения, чтобы каждый конкретный LRA резонировал на своей собственной резонансной частоте.

LRA обычно используются в смартфонах, небольших сенсорных панелях/трекерах и других портативных устройствах весом менее 200 г. Они доступны в двух форм-факторах — в форме монеты и слитка — с несколькими квадратными формами. Ось вибрации варьируется в зависимости от форм-фактора, но всегда находится на одной оси (тогда как ERM вибрируют по двум осям).

Наш ассортимент быстро расширяется, чтобы соответствовать последним / конкретным потребностям клиентов. Если вы рассматриваете LRA, было бы неплохо обсудить это с одним из наших инженеров по разработке приложений.

Соленоидные приводы

Соленоидные приводы аналогичны LRA, но обычно намного крупнее. В конструкции, похожей на соленоид, образуется большая катушка, по которой может скользить масса.

В некоторых случаях масса закреплена на каждом конце пружинами, которые предотвращают ее удары о внешний корпус или ограничитель. Таким образом, такая компоновка конструкции аналогична большой LRA.

В других конструкциях предполагается, что внутренняя масса будет ударяться о концевой упор, встроенный в корпус двигателя, что создаст больший удар.

Третий тип соленоидного привода прикрепляется с помощью рычага к сенсорной поверхности, которая подвешивается с помощью тактильных подвесных креплений. Этот соленоид используется для толчка поверхности при прикосновении, которое мозг интерпретирует как нажатие кнопки.

Приводы соленоидов требуют специального драйвера для управления ими, поэтому они являются более дорогой альтернативой ERM. Варианты использования соленоидов довольно специфичны, и часто ERM являются более разумной и достойной заменой.

Пример электромагнитных приводов

КОНСТРУКЦИЯ ПРЕЦИЗИОННОГО ДВИГАТЕЛЯ

Типовые форм-факторы вибрационных двигателей

Независимо от используемой технологии вибрационных двигателей существуют некоторые общие форм-факторы и конструктивные особенности (в основном связанные с интерфейсом электрического соединения), которые обычно используются во всех отраслях промышленности. Ниже приведены некоторые из них, которые можно использовать для описания вашего предпочтительного решения.

Вибрационные двигатели с выводами

Большинство вибрационных двигателей поставляются с предварительно установленными проводами / проводами, которые можно изменять по длине и оснащать широким набором разъемов.

Вибрационные двигатели с отверстием на печатной плате

Некоторые вибрационные двигатели могут быть установлены на печатной плате со сквозным отверстием, и в этой категории мы можем передавать питание через штыри или провода / провода

Вибрационные двигатели для поверхностного монтажа оплавлением

Мы предлагаем широкий ассортимент SMD оплавляемые вибрационные двигатели, которые поставляются на барабанах для захвата и размещения SMD.

Вибрационные двигатели с пружинными подушками

В тех случаях, когда двигатель должен быть встроен в корпус, а не в печатную плату, хорошим выбором являются двигатели с пружинными подушками.

Вибрационные двигатели типа «монета» и «блин»

Мы предлагаем широкий ассортимент двигателей ERM и LRA как в форме монеты, так и в форме «блин». Они могут быть свинцовыми или снабжены пружинными прокладками.

Закрытые вибрационные двигатели

Если зазор ERM является проблемой или требуется литье под давлением, попробуйте наш ассортимент закрытых вибрационных двигателей.

БОЛЬШЕ, ЧЕМ СРЕДНИЙ ПОСТАВЩИК ДВИГАТЕЛЕЙ

Прецизионные механизмы

Инновационная и оптимизированная конструкция механизмов для применения

КОНСТРУКЦИЯ ДЛЯ ВАШЕГО ПРИМЕНЕНИЯ

Пример настройки вибрационного двигателя

Мы регулярно перепроектируем и настраиваем все типы вибрационных двигателей для нужд клиентов. На интерактивном графике горячих точек ниже показаны некоторые типичные модификации, которые мы делаем для щеточных вибрационных двигателей постоянного тока. Мы делаем то же самое для бесщеточных, LRA, соленоидных и пьезотехнологий.

Модификация эксцентриковой массы
Отрегулируйте размер, материал, форму и количество эксцентриков, чтобы настроить рабочий диапазон частоты и амплитуды вибрации.
Инкапсуляция
Крышка вращающейся массы полезна в некоторых случаях. В качестве дополнительного шага двигатель также может быть полностью герметизирован для защиты от проникновения жидкостей.
Настройка обмотки
Мы разрабатываем обмотки двигателей для серийных двигателей с учетом широкого спектра требований к производительности. Обмотки, конечно, могут быть адаптированы к применению. Пользовательские обмотки обеспечивают точку нагрузки с пользовательскими характеристиками, которую можно установить в сочетании с соответствующей массой эксцентрика. Это даст правильные требования к амплитуде и частоте для приложения.
Персонализация лида
Длины проводов и, в некоторых случаях, калибры проводов могут быть настроены в соответствии с требованиями приложения, а также с конкретными разъемами. Провода, как правило, обжимаются непосредственно на коммутаторах внутри двигателей, поэтому необходимо учитывать особенности конструкции для производства. Естественно посоветуем.
Настройка разъема
Индивидуальные наборы проводов, включая всевозможные разъемы от JST, Hirose, AMP, Molex, AVX и Kyocera, могут быть добавлены к любому двигателю, который мы производим. Мы также можем установить «рюкзаки» для печатных плат сзади некоторых двигателей для локального подавления электромагнитных помех или добавить дополнительные функции схемы.
Щетки и коллектор
Щетки и коллектор являются сердцем каждого двигателя постоянного тока. Тип и метод покрытия компонентов могут иметь огромное влияние на долговечность двигателя, равно как и тип полировки коллектора и используемая смазка. Щетки с длительным сроком службы дороже, но дешевле, чем использование бесщеточной технологии.
Подшипники и смазочные материалы
В конструкциях двигателей мы используем ряд подшипников и смазочных материалов, адаптированных к условиям эксплуатации. В более крупных вибрационных двигателях подшипник обычно изнашивается первым компонентом из-за центробежной силы, возникающей при вращении эксцентриковой массы. Мы будем советовать против спецификации приложения.
Резонансная частота
Все устройства имеют резонансную частоту, при которой амплитуда вибрации будет максимальной. Вибрационные двигатели имеют тенденцию «запираться» на этой частоте, когда работают на соседних частотах, и мы можем помочь оптимизировать это для вашего приложения.
Нажмите на синие точки, чтобы развернуть детали настройки

РЕШЕНИЕ ВАШИХ ПРОБЛЕМ

Как мы можем помочь

На первый взгляд, использование вибрационных двигателей в ваших приложениях кажется простым, но поверьте нам — надежное массовое производство может быть сложнее, чем кажется.

Рассматривали ли вы следующее?

Соответствующая амплитуда и частота вибрации
Настройка обмоток двигателя на ваш источник питания
Звуковой шум
Долговечность двигателя
Характеристики тактильного отклика
Подавление электромагнитных помех / ЭМС
Встраивание двигателей в шкаф
Нежелательные резонансные частоты и гармоники
Электрические соединения для облегчения массовой сборки
Стабильность качества от партии к партии

Мы разрабатывали дизайн для применения, проектировали для производства и внедряли в процесс массового производства тысячи раз.

Почему бы нам не заняться этой частью, используя весь наш опыт, чтобы вы могли сосредоточиться на тех частях вашего приложения, которые приносят наибольшую пользу .

Позвольте нам разработать для вашего приложения

Дизайн лежит в основе того, что мы делаем в Precision Microdrives.

Мы понимаем проблемы, связанные с двигателями, и с удовольствием предлагаем решения, снижая затраты и риски благодаря инновационному и оптимизированному дизайну.

Позвольте нам определить лучший двигатель для вашего продукта, основываясь на наших технических знаниях и обширном опыте.

Создавайте собственные модели с помощью нашего каталога образцов

Надежные, экономичные миниатюрные механизмы и двигатели, отвечающие вашим требованиям. Также моторы.

ПРИМЕРЫ ИЗ ПРАКТИКИ

Примеры применения вибрационных двигателей

Вибрационные двигатели находят применение в поразительно большом количестве приложений. Мы рассмотрели основные типы использования ниже:

Вибровызов

Вибровызов используется для отвлечения внимания пользователя с помощью тактильного оповещения. Пейджер или телефон вибрируют, указывая на входящее сообщение.

Пожарная рация сообщает о входящем вызове. Аппарат искусственной вентиляции легких, указывающий, что его фильтр необходимо заменить, и кардиостимулятор, указывающий, что его батарею необходимо заменить, — все это примеры использования вибрации для усиления или замены звуковых или визуальных индикаторов или предупреждений.

Тематическое исследование | устройство оповещения пациента с кардиостимулятором

Нашему клиенту требовался сверхнадежный двигатель для оповещения о вибрации для имплантируемого кардиостимулятора.

Они также обратились к нам с просьбой выполнить все дополнительные инженерные услуги и услуги по контролю качества, необходимые для надежного производства медицинского продукта класса III, одобренного FDA.

За последнее десятилетие мы поставили более 1 миллиона бесщеточных вибрационных двигателей с очень высоким качеством и стабильной производительностью.

Тактильные ощущения сенсорного экрана

Тактильные ощущения экрана — это когда вибромотор используется для имитации тактильных ощущений кнопки, когда пользователь нажимает на плоский экран.

Сигналы от сенсорных датчиков экрана запускают тактильный драйвер, который посылает импульсные сигналы на вибродвигатели, прикрепленные к экрану. Моторы работают, вибрируя экран, так что пользователь чувствует нажатие физической кнопки.

У нас есть широкий ассортимент вибрационных двигателей и линейно-резонансных приводов, оптимизированных для тактильных экранов. У нас также есть новая линейка тактильных приводов для тяжелых условий эксплуатации, разработанных для тактильных устройств с большими экранами (например, в точках продаж).

Тематическое исследование | тепловизионная камера

Наш клиент обновлял свой ассортимент тепловизионных камер, интегрируя сенсорные экраны, чтобы обеспечить более сложные пользовательские интерфейсы без увеличения количества физических кнопок.

Мы разработали линейный резонансный актуатор (LRA), который обеспечивал четкую тактильную обратную связь с экраном, несмотря на прочный корпус.

Тактильные ощущения для пользовательских интерфейсов

Вибрационные двигатели Precision Microdrives также можно использовать для добавления тактильных ощущений к пользовательским интерфейсам без экрана. К ним относятся емкостные сенсорные поверхности без экрана (например, емкостные панели переключателей) и другие пользовательские интерфейсы, такие как ручки / рычаги управления машиной. Информация может инстинктивно передаваться оператору станка с помощью вибрационных двигателей, встроенных в стойки управления / рукоятки. Это более совершенная версия виброоповещения, в которой пользователю необходимо передать больше информации, чем просто оповещение.

Многие элементы могут быть превращены в тактильные пользовательские интерфейсы, например, обувь, которая вибрирует в направлении одной ноги на перекрестке, или рулевые колеса, которые вибрируют как часть системы предупреждения о выходе из полосы движения.

Тематическое исследование | промышленный считыватель штрих-кода

Наш заказчик разрабатывал считыватель штрих-кода повышенной прочности для использования на складе, занимающемся распределением продуктов питания.

Сканер регулярно замечал очень быстрые перепады температуры между окружающей средой и температурой ниже нуля (замороженные продукты). Мы разработали и изготовили двигатель, способный противостоять этим экологическим проблемам, а также обеспечивать долговечную, четкую тактильную обратную связь с рукояткой сканера.

Вибрация для промышленной механической помощи

Вибрация используется в промышленных процессах, торговых автоматах и лабораторном оборудовании для облегчения движения материалов в процессе.

Например, кубики льда через желоб дробилки, проволоку через бункер обжимной машины или смешивание/эмульгирование жидкостей и порошков.

Если у вас есть порошки, мелкие предметы, провода или другие материалы, которые могут застревать или не смешиваются, попробуйте освободить их с помощью источника вибрации. Мы предлагаем широкий спектр двигателей для этого применения, в том числе бесщеточные вибрационные двигатели со сверхдолгим сроком службы для постоянной работы.

Тематическое исследование | вибрационный бункер для автоматической обжимки проволоки

Наш заказчик производит комплексные автоматические обжимные машины для проволоки. В одном из своих процессов им потребовалось пропустить через машину предварительно обрезанные провода, и они обнаружили, что им нужно вибрировать в бункере для проволоки, чтобы надежно направить застрявшие наборы проводов.

Нашим решением стал бесщеточный вибрационный двигатель с точным регулятором скорости, настроенным на резонансную частоту бункера.

Вибрация для приборов для анализа материалов

Более необычное использование наших вибрационных двигателей связано с рынками контрольно-измерительных приборов и анализа материалов. Некоторые сейсмометры и датчики контроля вибрации интегрируют наши вибрационные двигатели для работы в рамках своих алгоритмов самотестирования.

Это снижает вероятность ложноотрицательных показаний приборов. Кроме того, некоторые приборы преднамеренно посылают вибрацию через испытуемый материал, измеряя, как сигналы вибрации распространяются в среде. Мы можем настроить наш ассортимент вибрационных двигателей, чтобы точно ориентироваться на определенный частотный диапазон или амплитуду.

Тематическое исследование | портативный медицинский инструмент

Наш клиент разрабатывал новый портативный нейротезиометр, который можно было бы использовать для экспресс-диагностики диабета II типа у пациентов.

Требовалась очень точная выходная частота 128 Гц. Так как частота должна была контролироваться, а долговечность была критической, мы выбрали решение с бесщеточным вибрационным двигателем с настроенным контроллером, который запускал двигатель с точной скоростью 7680 (+/- 10) об/мин.

Вибрация для здравоохранения

Очевидным применением вибрационных двигателей является применение «хороших вибраций» в игрушках для взрослых и потребительских массажерах.

Однако вибрационные двигатели также используются для обезболивания воспаленных суставов и расслабления уставших и перетренированных мышц.

Для медицинских приложений часто требуется точное применение частоты и амплитуды. В Precision Microdrives мы можем адаптировать рабочие характеристики наших двигателей для обеспечения точной вибрации, а также настраивать системы вибрации, чтобы использовать преимущества резонансных частот системы или полностью их избегать.

Тематическое исследование | вибротерапия теннисного локтя обезболивающее

Наш клиент разработал новое потребительское медицинское устройство, предназначенное для облегчения боли при травмах «теннисного локтя».

Продукт был запущен с агрессивной стратегией ценообразования, но требовал точного профиля частоты и амплитуды вибрации.

Мы разработали экономичный вибродвигатель с железным сердечником и повысили точность продукта путем индивидуальной калибровки и маркировки каждого двигателя во время производства.

ЧЕМ МЫ МОЖЕМ ПОМОЧЬ?

Мы повышаем ценность вашего устройства через

Индивидуальные сборки

Испытания на долговечность

Конструкция механизма

Уверенность инженеров

Собственное производство

Полное тестирование

ТОЧНЫЕ ПРОЦЕССЫ

Наши возможности

Мы можем поддержать вас на всем пути от прототипа до крупносерийного экономичного массового производства:

Проектирование двигателей и механизмов для широкого спектра промышленных, медицинских и бытовых применений.

Наши производственные линии гибки. Мы поддерживаем большие объемы и высокую добавленную стоимость.

Динамометры собственной разработки используются для проверки каждого изготовленного образца и производственной партии.

Обеспечение лучшей в отрасли согласованности и поддержки на протяжении всего жизненного цикла продукта.

Своевременная доставка деталей в точном соответствии с вашими требованиями.

ISO 9001:2015 Разработчик двигателей и производитель вибрационных двигателей, двигателей постоянного тока, мотор-редукторов и нестандартных механизмов.

МОТОРЫ И МЕХАНИЗМЫ

Прецизионные продукты

Проверенные и надежные прецизионные двигатели, идеальные для вашего применения

Двигатели постоянного тока
Технологии двигателей постоянного тока со стальным сердечником, без сердечника и без щеток в широком диапазоне форм-факторов и размеров, готовые к использованию
Посмотреть страницу
Мотор-редукторы постоянного тока
Основываясь на нашем ассортименте двигателей постоянного тока, мы интегрируем цилиндрические и планетарные редукторы с диаметром рамы от 6 мм до 60 мм.
Просмотр страницы
Тактильная обратная связь
Практичные и надежные решения тактильной обратной связи с низким уровнем шума и высоким качеством для всех типов пользовательского интерфейса приложений.
Посмотреть страницу
Механизмы
Индивидуальные сборки двигателей, разработанные и изготовленные в соответствии с вашими требованиями. Услуга «под ключ» от проектирования до серийного производства.
Посмотреть страницу
Линейные приводы
Точные, надежные линейные приводы с широкими возможностями настройки, предназначенные для широкого спектра промышленных, коммерческих и медицинских применений.
Просмотр страницы

Узнайте больше

Ресурсы и руководства

Ознакомьтесь с рекомендациями по применению наших продуктов, руководствами по проектированию, новостями и примерами из практики.

Практические примеры использования вибрационного двигателя

Ознакомьтесь с нашей коллекцией тематических исследований, примеров нашей продукции в различных областях применения.

Купить Самодельный комплект солнечного вибрационного двигателя

Самодельный комплект солнечного вибрационного двигателя с видеоруководством и руководством пользователя

Этот продукт представляет собой вибрационный набор на солнечной энергии, который может помочь вашему ребенку развить умственные способности.
