Выходной траснформатор для 6П14П своими руками: инструкция
Автор Andrey Ku На чтение 4 мин Опубликовано
Собрать выходной трансформатор для 6П14П своими руками – заветная мечта большинства радиолюбителей, желающих получить на выходе лампового усилителя высококачественный звук.
Содержание
- Требования к трансформаторному изделию
- Схема включения
- Выходная мощность
- Основные характеристики
- Намоточные характеристики выходного трансформатора
- Последовательность намотки
- Параметры трансформатора питания
Требования к трансформаторному изделию
Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:
- По какой схеме будет включаться данный трансформатор.
- Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
- Какими должны быть намоточные характеристики этого устройства.
Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот.
Рассмотрим каждое из условий получения качественного усиления более подробно.
Схема включения
Для самостоятельного изготовления усилителя на пентодах 6П14П сначала следует подобрать подходящую схему, что при наличии Интернета сделать очень просто. Для этого достаточно набрать в поисковой строке соответствующий запрос и выбрать наиболее понравившееся схемное решение. При этом важно определиться с тем, по какому варианту предполагается делать выходной узел усилителя: на одной или на двух лампах (одно- или двухтактный режим).
Дополнительная информация: Для получения качественного и неискаженного звучания предпочтение следует отдать второму варианту (так называемому «двухтакту»).
При этом исполнении подойдет размещенная слева схема (в нее для удобства включены предварительный каскад на двойном триоде 6Н2П и блок питания с силовым трансформатором Т2).
Выходная мощность
Выходная мощность для рассматриваемой схемы может колебаться в диапазоне от 12-ти до 25-ти Ватт (при сопротивлении нагрузки 4 Ома).
Обратите внимание! В режиме максимальной мощности коэффициент искажений в этом случае составит не более 5%, а выходное напряжение на обмотке звукового преобразователя – порядка одного вольта.
Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом).
Основные характеристики
Перед тем как намотать выходной трансформатор для 6П14П следует более подробно ознакомиться с его конструкцией, имеющей следующие характеристики:
- В состав преобразователя входят две обмотки, представляющие его первичную и вторичную многосекционные катушки.
- Трансформатор для лампового устройства наматывается на сердечнике Ш30.
- Толщина набора его пластин составлять 36 мм.
Для размещения обеих катушек выходного трансформатора под двухтакт на 6П14П размеры его рабочего окна необходимо выбрать не менее чем 60 на 30мм.
При таких конструктивных данных преобразователя его намоточные параметры принимают вполне конкретные значения, которые рассматриваются в следующем разделе.
Намоточные характеристики выходного трансформатора
Для того чтобы намотать выходной трансформатор для двухтактного усилителя на 6П14П потребуется изготовить двойной каркас, искусственно разделенный специальной перегородкой.

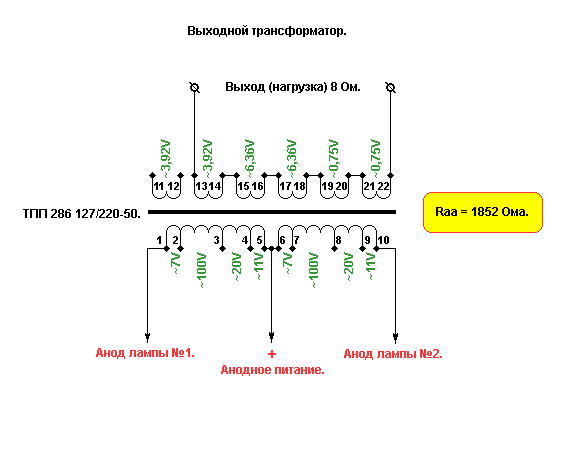

Расположение намоточных секций на каркасе трансформатора для ламп 6П14П, а также схема подключения первичной и вторичной обмоток изображены на фото.
Каркас первичной обмотки имеет шесть одинаковых по размеру секций, каждая из которых содержит по 300 витков. Вторичная катушка поделена на 4 отделения, содержащие по 44 витка.
Последовательность намотки
Последовательность их намотки своими руками выглядит так:
- В первую очередь наматываются витки в секциях каркаса, обозначенных на фото номерами 1,8,2,7,3.
- После этого частично намотанная конструкция снимается со станка и разворачивается на 180 градусов.
- На следующем этапе работ продолжается намотка оставшихся секций, пронумерованных цифрами 4,9,5,10,6.
Все отделения первичной обмотки выходного трансформатора для лампового усилителя на 6П14П соединяются между собой по последовательной схеме. В отличие от нее вторичная катушка состоит из двух половинок, включенных последовательно, каждая из которых содержит в своем составе две параллельно подсоединенные секции.
Дополнительная информация: Благодаря такому способу формирования катушек трансформаторное устройство обеспечивает оптимальные передаточные характеристики каскада.
Последнее означает, что при секционном построении вторичной обмотки упрощается ее согласование с нагрузками различной величины.
Кроме того, данный подход к намотке катушек своими руками позволяет получить симметричную схему с малым коэффициентом индуктивного рассеяния. Благодаря этому собранный каскад отличается прекрасными АЧХ и ФЧХ характеристиками.
Параметры трансформатора питания
- В первичной (сетевой) обмотке должно иметься 430 витков медного провода в изоляции ПЭЛ 0,8.
- Его вторичную катушку следует наматывать проводом ПЭЛ-0,31, число витков которого должно быть не менее 400 (от нее питается выпрямитель, обеспечивающий получение анодных напряжений для ламп).
- В обмотке накальной цепи двойного триода 6Н2П (б-б) необходимо намотать 11 витков провода ПЭЛ-1.0.
Питающие обмотки, работающие на цепи накала ламп L4 и L5 (в-в), имеют по 13,5 витков провода ПЭЛ 1,0. По завершении сборки силового блока полный комплект электротехнических устройств будет готов к установке в рабочую схему.
При выполнении всех обозначенных в статье требований удается получить качественный выходной трансформатор для ламп 6П14П, гарантирующий надежную работу двухтактного усилительного каскада.
Выходные трансформаторы из подручных средств
Речь в этой статье пойдёт о том, как приготовить простые (несложные), но приятные трансформаторы из распространённого подручного (иногда и подножного) железа и проводов доступных марок и диаметров.
Мне постоянно задают вопросы о намотке трансформаторов.
Чтобы как-то упростить ситуацию с ответами, которых от меня ждут иногда подолгу, я решил собрать из своих старых рабочих тетрадок все (ну или почти все) трансформаторные рецепты в одну кучу и выложить это в виде небольшой статейки.
Сначала, однако, разберёмся, какое железо является распространённым.
Как показывает практика, ситуация с годами не изменилась (да и как она могла измениться, когда мы вынуждены «пережёвывать» остатки былой роскоши нашей советской промышленности), поэтому начинающие лампостроители используют вышеперечисленное железо в 99% случаев.
Ещё конечно надо дать рецепт перемотки трансформаторов от Прибоя, которые при неплохом железе имели довольно бездарно намотанные катушки, могущие втиснуть в себя в полтора раза больше меди, чем на них намотано в оригинале.
Какие трансы реально намотать на всём этом железе?
А вот какие.
Выходные трансформаторы на ТСШ170.
Это Ш-железо. Набор 30 х 60. То есть в чистоте чуть более 16-ти квадратов. Окно 19 х 53 мм. Не очень большое , но нам хватит. Чаще попадаются ТСШ170 с толщиной пластин 0,5 мм, реже — 0,35 мм.
Итак, мотаем.
1. Выходной транс для SE на 2,47 ком / 4; 8 ом.
Первичка — 2340 витков проводом ПЭВ-2 диаметром 0,355 мм в трёх секциях (5+10+5 слоёв по 117 витков в слое).
Вторичка — 160 витков (отвод от 113-го витка) проводом 0,55 мм в двух секциях. Два слоя по 80 витков, в каждой секции по две вторички в параллель. Всего — четыре запараллеленных обмотки.Для чего применять такой транс — решайте сами. У меня он работал с 6П42С в триоде.
Зазор — 0,2 мм.2. Выходник на SE 6С33С.
Если кто-то думает, что на ТСШ170 нельзя намотать выходной трансформатор на 6С33С или 6С18С, то это не так.
Первичка — 1050 витков провода ПЭВ-2 0,6 мм в трёх секциях (4+6+4 слоёв по 75 витков в слое.)
Вторичка — 100 витков (отвод от 71-го) проводом 0,93 мм в два слоя по 50 витков. Две параллельных секции.
Приведённое к аноду сопротивление — 1,25 ком при восьми и четырёхомной нагрузке соответственно.Зазор при 200-250 ма — около 0,25 мм.
Индуктивность такого трансформатора около 4 гн, что является минимально допустимым, на мой взгляд, значением для 6С33С. Тем не менее, работать будет вполне неплохо. Попробуйте!
3. Выходной трансформатор для 6П45С или 6С41С.
Приведённое сопротивление — 1,7 ком.
Первичка — 1680 витков ПЭВ-2 0,425 мм, три секции (4+8+4 слоёв по 105 витков в слое).
Вторичка — 138 витков проводом 0,93 мм. Две секции по три слоя, в каждом слое 46 витков. Отвод для четырёх ом от 92-го витка, т.е. от конца второго слоя.Здесь надо сделать некоторое уточнение.
Если вторичка состоит из трёх слоёв, то отвод для четырёх ом удобно делать от конца второго слоя (0,667 обмотки близко к требуемым значениям 0,707).![]()
Если же она состоит из четырёх слоёв, то отвод можно сделать от третьего слоя (0,75 обмотки также близко к 0,707).
Небольшая неточность приведённого к аноду сопротивления в данном случае не страшна, усилители-то у нас триодные, они легко переносят подобные «отклонения».Зазор при 150 ма — около 0,2 мм, учитывая наличие технологического зазора.
Если кому интересно, в тетрадке сохранились значения активных сопротивлений обмоток данного транса: первичная обмотка — 50 ом, вторичная — 0,4 ома.
4. Транс для двухтактника на 6П36С.
Хорошая лампа 6П36С. Недорогая и хорошо звучащая.
Вот для двухтактника на 36-х трансформатор с Ra = 8,95 ком на нагрузке 16, 8 и 4 ома.Каркас делим средней щекой. Мотаем половины в разные стороны.
На каждой половине:
Первичка — две секции по 560 витков (10 слоёв по 56 витков) провода ПЭВ-2 0,355 мм.![]()
Вторичка — между ними — 112 витков того же провода в два слоя, отводы от 56-го и 79-го витка для 4-х и 8-ми ом соответственно. 112 витков — для 16-ти ом.
Таких вторичек три в параллель на каждой половине.
Соединяем первичные обмотки перекрёстно-последовательно, вторичные — параллельно. Подробнее смотрите в монографии Г. Цыкина.Итого на каркасе 2240 витков в первичной обмотке и 112 во вторичной.
Железо, естественно, собирается вперекрышку без зазора.Остаётся добавить, что такой выходник подойдёт для РР на ГУ50, 6С4С, 6П3С, Г807 и пр. лампах с внутренним сопротивлением 0,8 — 1,5 ком.
5. Простой выходной трансформатор на 4,5 ком для однотактников на тех же лампах.
Первичка — 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в каждом слое 120 витков.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка. Две секции по четыре параллельных слоя.Всего восемь параллельных слоёв.
6. И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков — мало. Согласен. Но ведь и сопротивление первички надо бы удерживать хотя бы в пределах 100 ом.
Вот ещё один вариант — компромиссный.Первичка — 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6 слоёв по 130 витков в слое).
Вторичка — 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для 4-хомной нагрузки.
Две секции по четыре параллельных слоя. Всего — восемь параллельных вторичек.Приведённое к аноду сопротивление первички — 8,5 ком.
Индуктивность такого трансформатора будет не менее 40 гн, если зазор около 0,1 мм.
С какой лампой его применять, решайте сами. У меня он долгое время работал с 6С4С.
При этом выходное сопротивление усилителя было 1,4 ом, что является почти предельно низким для данной лампы, если конечно не располагать линию нагрузки горизонтально, но тогда катастрофически теряется мощность.
Трансформаторы на ОСМах.
Сначала разберёмся, какие ОСМы нам подойдут.
Для выходников вполне применимы ОСМ-0,16, ОСМ-0,25, ОСМ-0,4.
Для межкаскадников — ОСМ-0,1.
Вот на них и остановимся.
Первое, чего, наверное, многие ждут.
7. Межкаскадник на ОСМ-0,1 для ламп Ri < 2 ком.
Это многократно опробованный вариант, так что смело мотайте!
Железо ШЛ 25 х 40. Чистая площадь сечения — 9 квадратов, межкаскаднику хватает.
Первичка: 2394 витка ПЭВ-2 0,25 мм. Четыре секции , 3+6+6+3 слоёв по 133 витка в слое.
Вторичка: 2394 витка того же провода. Три секции, 6+6+6 слоёв по 133 витка в слое.Зазор при токе 20-40 ма — около 0,02-0,03 мм.
Если ток 10-12 ма можно вообще обойтись без зазора. Технологический зазор спасёт железо от насыщения в этом случае.Ставьте на раскачку ГМ70 и слушайте себе на здоровье.
Короткий список ламп, могущих работать с этим трансом:
6С15П, 6С45П, 6Э5П, 6Э6П, 6Н6П (триоды параллельно), 6Н30П (каждый триод отдельно), 6П15П, 6П9, 6Ж52П, 6Ж43П и пр. Можете сами дополнить этот список.Теперь выходные трансформаторы на ОСМ.
ОСМ-0,16. Это ШЛ 32 х 40. Чистое сечение — 11,6 квадрата. Немного, конечно. И окошко у него небольшое. Но кое-что намотать на нём всё-таки можно.
8. Выходник для SE 6С4С, Ra = 6,4 ком.
Первичка: 2520 витков ПЭВ-2 0,35 мм. Три секции, 5+10+5 слоёв по 126 витков в слое.
Вторичка: 108 витков (отвод от 76-го) проводом ПЭВ-2 0,43 мм. Две секции по четыре параллельных слоя. Всего восемь параллельных обмоток.Зазор — не более 0,1 мм.
Как-то для безобразно «кривой» рефлекторовской трёхсотки мне пришлось намотать транс 8,5 ком / 4 ома, чтобы она могла хоть как-то справляться с акустикой «AN-zero2».
![]()
Первичная обмотка на таком же железе была тоже 2520 витков, а вторичка — 65 витков ПЭВ-2 0,71 мм, шесть слоёв в параллель. Если кому нужен такой «экстремальный» вариант — пожалуйста.9. Трансформатор для SE 6П42С, Ra = 2,1 ком / 4 и 8 ом.
Люблю я лампу 6П42С в триоде. Ничего для неё не жаль, даже провода ПЭЛШО.
Вот смотрите.
Первичка: 2160 витков ПЭЛШО 0,355 мм. Три секции, 5+10+5 слоёв по 108 витков в слое.
Вторичка: 162 витка ПЭВ-2 0,87 мм. Две секции по три слоя, в слое 54 витка. Отвод на четыре ома от 108-го витка, т.е. от конца второго слоя.
Обе секции вторички параллелятся.Зазор — 0,15 мм при токе 150 ма.
Провод ПЭЛШО имеет отличные звуковые свойства, стоит попробовать, потом на обычный ПЭВ не «пересядете».
ОСМ-0,25. ШЛ 32 х 50.
Как-то судьба немного меня с этим железом сводила.
![]()
Вот только пару приличных выходных трансов на нём я обнаружил в своих записях.10. Выходной транс на 300В. Ra = 5,6 ком / 4 и 8 ом.
Первичная обмотка: 3240 витков ПЭВ-2 0,355 мм. Три секции, 5+10+5 слоёв по 162 витка в слое.
Вторичная: 144 витка ПЭВ-2 0,85 мм в два слоя, 72 витка в слое, отвод от 102-го витка.
Четыре таких вторички в параллель.Индуктивность такого трансформатора около 45 гн, что позволяет услышать довольно низкий бас с ламп, подобных 300В, ГУ50, 6С4С, EL34 и пр.
Зазор — около 0,1 мм для 100 ма тока.
11. Выходник для SE 2 х 300В. Ra = 2,4 ком / 4 и 8 ом.
Был случай, когда просили меня выкачать 20 вт с двух 300В в однотакте. Пришлось городить вот такой транс.
Первичка: 2600 витков. Три секции, 5+10+5 слоёв по 130 витков проводом ПЭВ-2 0,45 мм.
![]()
Вторичка: 180 витков (с отводом от 127-го витка) в двух слоях по 90 витков проводом ПЭВ-2 0,69 мм. Две секции по две (всего четыре) параллельных вторички.Зазор для тока 200 ма — ориентировочно 0,2 мм.
Теперь подобрались к железу ОСМ-0,4. ШЛ 40 х 50.
Этого-то я тонны перемотал! Ничего так железо, довольно удобное во многих отношениях.
12. Выходной трансформатор для SE 300B. Ra = 6,5 ком / 16, 8 и 4 ома.
Когда надо получить большую линейность, высокий демпингфактор и низкий бас, мотайте такой транс.
Первичка: 3312 витков ПЭВ-2 0,41 мм. Четыре секции, 4+8+8+4 слоёв по 138 витков в слое.
Вторичка: 188 витков ПЭВ-2 0,6 мм в два слоя по 94 витка в слое. Отвод на 8 ом от 133-го витка, на 4 ома — от 94-го витка, т.е. от конца первого слоя. Три секции по две таких вторички в параллель, всего шесть параллельных вторичек.Зазор — 0,1 мм.
Индуктивность такого трансформатора — около 60 гн позволяет его использовать даже с ГМ70, надо лишь позаботиться о киловольтной изоляции.
13. Настоящий выходник на ГМ70. Ra = 7,6 ком / 16 и 6 ом.
Первичка та же, что и в предыдущем варианте: 3312 витков ПЭВ-2 0,41 мм. Но в пяти секциях, 3+6+6+6+3 слоёв по 138 витков в слое.
Вторичка: 176 витков (отвод от 108-го) в два слоя по 88 витков в слое. Никто не запрещает сделать отводы на 4 ома от 88-го витка и на 8 ом от 125-го. Я просто ограничен был техническим заданием своего друга, для которого мотался этот выходник. А у него одна акустика — довольно «кривая» B&W604, зато другая — роскошный 300-литровый ПАС на 4А32. Вот потому и 6 и 16 ом.
Вторичных обмоток четыре, соединены параллельно.Зазор для ГМ70 при токе 130 ма — 0,12 мм. Вообще при выставлении зазора смотрите на осциллограф.
Когда синус на большой амплитуде менее всего искорёжен — это правильный зазор!
14. Трансформатор для SE 6С33С. Ra = 1, 25 ком / 8 и 4 ома.
Трансформатор для такой низкоомной лампы тоже должен быть весьма низкоомным.
Вот вариант на ОСМ-0,4.Первичная обмотка: 1104 витка ПЭВ-2 0,89 мм. Три секции, 4+8+4 слоя по 69 витков в слое.
Вторичная обмотка: 100 витков ПЭВ-2 1,25 мм в два слоя по 50 витков в слое. Отвод от 71-го витка. Две таких вторички укладываются между тремя первичками и параллелятся.Зазор — 0,25 мм.
Такой выходник подойдёт и для двух параллельных 6С41С или ЕС360.
15. И ещё SE ГМ70. Ra = 9 ком / 8 и 4 ома.
Всё-таки индуктивность для ГМ70 должна быть большой. Вот вариант на 85 гн в первичке, но почти на грани фола по её активному сопротивлению (170 ом).
Первичка: 3888 витков ПЭВ-2 0,355 мм. Секций пять, 3+6+6+6+3 слоёв по 162 витка в слое.
Вторичная обмотка: 138 витков провода ПЭВ-2 0,89 мм в двух слоях по 69 витков в каждом. Отвод от 98-го витка. Четыре таких вторички располагаются между пятью первичками и соединяются параллельно.Зазор — 0,15 мм.
Хватит о железе ОСМ. Перейдём к ещё более «народному» варианту — ТС180.
Это железо двухкатушечное, ПЛР 21 х 45. Чистых 8,5 квадратов сечения. Плюс весьма вместительные катушки.
Посмотрим, что можно на них намотать.
Первым делом напрашивается выходной трансформатор для РР.
16. Выходник для РР Г807. Ra = 8,2 ком / 6 ом.
Первичка: 4560 витков ПЭВ-2 0,31 мм.
Вторичка: 144 витка ПЭВ-2 1,00 мм.На каждой катушке:
Четверть первичной обмотки — 1140 витков.Пять слоёв по 228 витков в слое.
Половина вторичной — 72 витка. Четыре слоя в параллель.
Ещё четверть первичной — 1140 витков. Пять слоёв по 228 витков.Обмотки первички соединяются перекрёстно-последовательно, вторички — последовательно.
Этот трансформатор играл отличный бас. Кому такой нужен — пожалуйста!
17. Транс для РР 6П45С. Ra = 2,4 ком / 8 и 4 ома.
Первичная обмотка: 3400 витков ПЭВ-2 0,425 мм. Четыре секции по 5 слоёв, 170 витков в каждом слое.
Вторичная: 240 витков ПЭВ-2 0,95 мм в трёх слоях по 80 витков. Отвод на 4 ома от 160-го витка, т.е. от конца второго слоя.Коммутация обмоток такая же, как и в предыдущем варианте.
Из двух ПЛ-сердечников можно собрать один ШЛ. Если проделать это с ТС180, то получим ШЛ 42 х 45 со здоровенным окном.
Вот два SE транса на таком железе.
18.
Выходник для SE ГУ70Б. Ra = 4,6 ком / 6 и 4 ома.
Первичка: 2700 витков ПЭВ-2 0,55 мм. Три секции, 5+10+5 слоёв по 135 витков в слое.
Вторичка: 116 витков на 6 ом, отвод для четырёх ом от 95-го витка. Провод — ПЭВ-2 диаметром 0,65 мм. Две секции вторички, в каждой по пять (всего десять) параллельных слоёв.Зазор — около 0,12 мм для тока 130 ма.
19. Транс для SE ГМ70. Ra = 6,25 ком / 16, 8 и 2 ома.
У этого трансформатора не совсем привычная вторичка, но такие «ответвления» были продиктованы имеющейся акустикой, а конструктивно оказались вполне удобны.
Первичная обмотка: 3600 витков ПЭЛШО 0,4 мм. Три секции, 6+12+6 слоёв по 150 витков в каждом слое.
Вторичная обмотка: 228 витков (отводы от 152-го витка на 8 ом, от 76-го витка на 2 ома) проводом ПЭВ-2 0,98 мм. Мотается в три слоя по 76 витков в слое. Четыре таких параллельных вторички в двух секциях.Зазор — 0,15 мм для 130 ма тока.
Ну и напоследок, как я и обещал, вариант перемотки прибоевского трансформатора, при котором он из «прибОйца» превращается в «прибойцА».
20. РР-транс для 6П42С в чистейшем классе «А». Ra = 4,5 ком / 16, 8 и 4 ома.
Первичка: 3724 витка ПЭВ-2 0,45 мм.
Вторичка: 248 витков ПЭВ-2 1,00 мм в четырёх слоях по 62 витка в слое. Отводы от 186-го и от 124-го витков.
Секции на каждой катушке такие:
931 виток первички,
вся вторичка,
931 виток первички.Коммутация первичной обмотки перекрёстно-последовательная, вторичной — параллельная.
Вот, пожалуй, и все основные варианты трансформаторов на распространённом железе.
Многие трансы остались за бортом данной статьи по причине либо излишней компромиссности (например, межкаскадники на ТС-60 от ВМ-12, которые я ставил своим друзьям вместо проходных конденсаторов, потому что эти трансы имеют минимальный габарит — ШЛ 20 х 32 — и способны не только вместить в себя более-менее удобоваримый межкаскадный трансформатор, но и втиснуться на место убранного конденсатора) , либо по причине меньшей распространённости железа (парафазные трансформаторы на ТС70, ТС80, ТС100, выходник на ТБС-0,25 — ШЛ 32 х 64), либо просто сложные для повторения (например, многовитковые межкаскадники с хитрым секционированием многочисленных обмоток).
Но и двадцати перечисленных вариантов вполне достаточно, чтобы смело приступать к различным ламповым проектам.
Одним словом, мотайте трансформаторы, друзья!
И пусть Квортрупы, Саутеры и Сакумы завидуют нам!
Удачи!
Алексей Шалин, 4 декабря 2005 года.
6 091, 6
6p14p(EL84) SE с журналом сборки 6n6p | Страница 2
тадж
Член diyAudio
# 21
- # 21
Крисб сказал:
предостережение — некоторые из его технических статей по меньшей мере «интересны»
Нажмите, чтобы развернуть…
Я думаю, что это необходимая часть аудиофильского маркетинга. Вы просто не преуспеете в этом бизнесе без очень креативного звукового словаря.
У меня, однако, больше проблем, чем обычно, с расшифровкой того, как на самом деле может звучать усилитель, у которого «больше шлепков». Или хорошо это или плохо.
..Тодд
планета10
Администратор
# 22
- # 22
EL84 — очень хорошая выходная лампа. Очень легко сделать хороший усилитель. С напористым источником/предусилителем enuff вы даже можете сделать усилитель SE spud.
Усилители SE84, построенные Крисом, начались с этой пары Zens… Мы закончили (сейчас у меня есть усилители) вариацией на RH84 (на ней вы получите много хитов). Усилитель лучше, в 2 раза мощнее, чем Decware. Мой фаворит — триод PP класса A, основанный на El Cheapo (выдает колоссальные 3,2 Вт и, в пределах своей мощности, один из лучших басов, которые я слышал). Вам нужно откопать еще один 6N6p. Другими популярными усилителями PP являются Baby Huey и Red light District.
Интересный выходной каскад Valderama вращается вокруг выходного трансформатора. Было бы очень интересно, если бы вы могли получить OPTs.
Дэйв
рвразван
Участник
# 23
- # 23
Крисб сказал:
вы можете взглянуть на более мощный дизайн SEP от того же парня ( Steve D )
DECWARE — заметки дизайнера Zen Taboo
Нажмите, чтобы развернуть.
..
Спасибо за подсказку. Я сделаю некоторые исследования по этому поводу. Посмотрите, что люди говорят о его производительности. SEP был тем, что я имел в виду в первую очередь.
планета10 сказал:
Интересный выходной каскад Valderama вращается вокруг выходного трансформатора. Было бы очень интересно, если бы вы могли получить OPTs.
Дэйв
Нажмите, чтобы развернуть…
Вот несколько отрывков из его поста
«Не заморачивайтесь дурацкими схемами 100-летней давности, вот вам и реальный план с EL84 SE, которого не найти нигде в сети и еще где!. Он идет от 7_8Гц до 50кГц (1дБ) (по синусному курсу!»……»
«Трансформаторный ферросилиций 14 см2 без воздушного зазора»
«3Вт — неизмеримые искажения на 1кГц….
4,5Вт с КНИ 2,5%»
«Хотите более сердитый скажите? (это можно сделать). »
*Перевод
У парня уникальная манера отвечать, используя «жесткие предложения» и множество научных фактов. Он хорошо известен на подобном форуме здесь, в Румынии. Ему удалось получить 7,5 Вт от одного EL84 в конфигурации SE (синус с хорошим коэффициентом нелинейных искажений, но в любом случае это была мощность синуса)
OTP будут ранены в костюмах. Дешево…Но сначала…мне нужно решить….
мастодонт
Участник
# 24
- # 24
Я нахожу претензии относительно линейности и отсутствия искажений довольно амбициозными, но даже если он преувеличивает, кого это действительно волнует? Концепция выглядит осуществимой, вы несколько раз упомянули, что можете получить правильный OPT за небольшие деньги, так что вперед и экспериментируйте! В том виде, в каком вы это преподносите, для меня это было бы нетрудно. У вас есть архитектура, контакты, и ничто не мешает вам реализовать что-то, что кажется способным обеспечить по крайней мере достойную производительность. Если вам это не нравится, вы узнаете только после того, как построите его, и вы нашли себе причину построить что-то еще. Что самое интересное, если делать своими руками: создавайте что-то, наслаждайтесь этим, критически относитесь к его недостаткам и переходите к следующему проекту!
рвразван
Участник
# 25
- # 25
мастодонт сказал:
Я нахожу претензии относительно линейности и отсутствия искажений довольно амбициозными, но даже если он преувеличивает, кого это действительно волнует? Концепция выглядит осуществимой, вы несколько раз упомянули, что можете получить правильный OPT за небольшие деньги, так что вперед и экспериментируйте! В том виде, в каком вы это преподносите, для меня это было бы нетрудно. У вас есть архитектура, контакты, и ничто не мешает вам реализовать что-то, что кажется способным обеспечить по крайней мере достойную производительность.
Если вам это не нравится, вы узнаете только после того, как построите его, и вы нашли себе причину построить что-то еще. Что самое интересное, если делать своими руками: создавайте что-то, наслаждайтесь этим, критически относитесь к его недостаткам и переходите к следующему проекту!
Нажмите, чтобы развернуть…
Хорошая точка зрения. по сравнению с decware SEP эта схема лучше, правда? (на первый взгляд). Я собираюсь построить их всех! )
мастодонт
Участник
# 26
- # 26
Не могу сказать, какой из них лучше. Но лично я всегда предпочитаю то, что осуществимо в данных обстоятельствах. Одним из таких обстоятельств является то, что многие доступные проекты ламп на этих досках основаны на деталях, которые относительно легко достать, если вы живете в США, но гораздо сложнее (или дороже) достать в Европе. Особенно это касается ОПТ. Следовательно, при сборке лампового усилителя, особенно в Европе, я бы посоветовал сначала выяснить, какой тип OPT будет доступен за сумму денег, которую вы готовы потратить, а затем выбрать соответствующую схему. В вашем случае у вас есть хороший доступ к OPT, используемому в схеме Valderama, поэтому лично я бы выбрал этот маршрут вместо того, чтобы выбирать какую-то красивую схему, а затем тратить недели или даже месяцы на поиск необходимых для нее деталей. (Короче говоря: я бы хотел иметь по соседству такую компанию, как Edcor, но, к сожалению, у меня ее нет).
рвразван
Участник
# 27
- # 27
Трансформатор с диффузором, усилитель с трубкой, серия TGL, TGL5/001, TGL5/002, TGL15/001, TGL20/001, TGL20/002, TGL20/003, TGL35/001, TGL35/002, TGL35/003, TGL40 /001, TGL60/001, TGL60/002, TGL60/003, TGL80/001
Только что нашел этих красавиц. Я думаю, что они доступны во всех странах ЕС. Цены начинаются от 15 евро.
Сайт производителя .:: INDEL Sp. о.о. ::.. ЧУДЕСНО!
рвразван
Участник
# 28
- # 28
Я собираюсь собрать RH84, но с твердотельным выпрямлением. Подскажите, какой силовой трансформатор использовать? (напряжение и т. д.)
Эмпи
Участник
# 29
- # 29
Hi rvrazvan,
Вы можете использовать любой силовой трансформатор
, если он способен выдавать 100 мА.
Я считаю, что измеренный результат является точным, когда он действительно построен.
Planet10,
Вы когда-нибудь делали PP-версию RH84?
Я сделал один, и он выдает 7,5 Вт на канал.
7,5 Вт — это то, что следует ожидать, так как однотактный — ~3,5 Вт.
Однако я не понимаю симуляцию, которую г-н Китик однажды разместил на этом сайте… Как эта симка может говорить 18,96 Вт?!
Ура,
Эмпи
рвразван
Участник
#30
- #30
Эмпи сказал:
Привет, rvrazvan,
Вы можете использовать любой силовой трансформатор, который вам нравится,
, если он способен выдавать 100 мА.
Я считаю, что измеренный результат является точным, когда он действительно построен.Planet10,
Вы когда-нибудь делали PP-версию RH84?Я сделал один, и он выдает 7,5 Вт на канал.
7,5 Вт — это то, что следует ожидать, так как однотактный — ~3,5 Вт.Однако я не понимаю симуляцию, которую г-н Китик однажды разместил на этом сайте.
.. Как эта симка может говорить 18,96 Вт?!
Ура,
ЭмпиНажмите, чтобы развернуть…
Спасибо.
рвразван
Участник
#31
- #31
Эмпи сказал:
Привет, rvrazvan,
Вы можете использовать любой силовой трансформатор, который вам нравится,
, если он способен выдавать 100 мАЯ настоятельно рекомендую вам использовать PSUD2 от Duncan Amps
— отличный инструмент для экспериментов с различными настройками.
![]()
Я считаю, что измеренный результат является точным, когда он действительно построен.Planet10,
Вы когда-нибудь делали PP-версию RH84?Я сделал один, и он выдает 7,5 Вт на канал.
7,5 Вт — это то, что следует ожидать, так как однотактный — ~3,5 Вт.Однако я не понимаю симуляцию, которую г-н Китик однажды разместил на этом сайте… Как эта симка может говорить 18,96 Вт?!
Ура,
ЭмпиНажмите, чтобы развернуть…
Спасибо.
RH84 со сборкой Type 80 и обзор
В течение нескольких лет я хотел собрать однотактный EL84. Эта конкретная конструкция была построена много-много раз успешно: она проста, недорога в сборке и имеет интересную схему соединения пластин с пластинами. не хочу влезать в эту тему)
Существуют две официальные версии этого усилителя: я построил более новую, вторую версию, в которой используется схема смещения катода LM317, а сеточный резистор заменен на 21-вольтовый стабилитрон. Я планирую заменить стабилитрон на 3 Вт мощности R, чтобы услышать разницу.
В Интернете размещено несколько спецификаций, поэтому вы можете выполнить быстрый поиск в Google, чтобы найти их. Просто имейте в виду, что одна спецификация будет версии 1, а другая — версии 2.
Я выбрал Type 80 с прямым нагревом (эквивалент 5y3 в штырьковой базе UX4) по нескольким причинам: друг дал мне немного (Спасибо, доктор Стив Карри!) и они имеют высокое сопротивление анода, что может привести к более тихому питанию и, следовательно, к лучшему звучанию. Кроме того, я думаю, что бутылка ST действительно круто выглядит, и это 1920-х годов, с дизайном, который действительно начался в конце 23-го и был завершен как 280-й в 1927 году.
На форумах много разногласий относительно типов поставок и компонентов. Я не буду вдаваться в подробности, но блок питания с выпрямителем Type 80 оказался невероятно тихим. Таким образом, более тихий источник будет способствовать лучшему звучанию усилителя.
У Type 80 есть два недостатка: он рассеивает очень большое количество энергии, что делает его невероятно неэффективным. Поэтому вам необходимо учитывать тепловыделение в вашем макете или то, как это будет работать в вашей среде. Живя в Аризоне, это фактор. Я использую очень тихий потолочный вентилятор в моей аудио-комнате, который очень помогает в летние месяцы, однако в конечном итоге это будет усилитель для зимы. Мне нужно было использовать PSUD и получить несколько советов по Vdrop: Type 80 имеет очень высокое падение напряжения (не менее 60 В постоянного тока), следовательно, более низкую выходную мощность. Я выбрал Hammond 273BX увеличенного размера, у которого вторичные цепи с центральным отводом на 700 В переменного тока. Я думаю, что 650 В переменного тока с центральным отводом было бы достаточно. Мне пришлось уменьшить B+ примерно на 45 вольт. В любом случае схема RH84 представляет ок. Нагрузка 100 мАч, поэтому для аудиосхемы было достаточно тока!
В этот период я прочитал книгу Моргана Джонса и очень рекомендую ее, это потрясающее чтение. Я построил много усилителей SS, но это был мой первый ламповый усилитель с нуля. Итак, мне нужна была помощь!
Верхняя пластина была просто металлоломом, отверстия были идеально открыты дешевой ступенчатой фрезой, которую я использовал во многих проектах. Нижняя часть пластины была покрыта керамическим покрытием, чтобы предотвратить нежелательное заземление (на самом деле это не обязательно, но предложено приятелем). Верх был покрыт проверенным временем методом отделки металла: самопротравливающим грунтом, нанесённым из банки с погремушками, отшлифованным, снова нанесённым, чтобы заполнить царапины на неровностях металла. Затем погремушка законсервирована с отделкой Rustoleum Hammered. Этот материал потрясающий, и даже на солнце вы не видите недостатков. Мой 3-й слой всегда тяжелый, мокрый слой, который очень хорошо ложится на чешуйки. Я всегда даю этой краске высохнуть не менее недели. Время высыхания имеет решающее значение, а также важно, чтобы вы снимали достаточно быстро, чтобы последующие слои слились друг с другом. В противном случае я жду не менее 48 часов, чтобы снять еще один слой. В противном случае даже через 100 000 лет нижележащий слой останется влажным!
Вот начало аудиоцепи с толстой заземляющей шиной:
Далее нужно было тщательно проложить проводку нагревателя, по крайней мере, с шестью витками на дюйм:
Основание было изготовлено из черного ореха, полученного очень недорого. с ебэя. Я скосил края, чтобы защититься от «сыпи» в магазине, и использовал мою стандартную и общедоступную салфетку General Finishes на поли. Вы просто наносите продукт на подготовленную поверхность и стираете излишки, делая это несколько раз, чтобы создать красивое восковое покрытие с большим количеством зерен и глубины и без глянцевой твердости!
В основании размещались как очень большой дроссель для фильтра Pi, так и ОПТ Edcor 10 Вт, 5 кОм, 4 Ом. Этот продукт выгоден, и я бы сказал, что он не уступает экзотическим выходным трансформаторам по одной основной причине: очень низкая первичная индуктивность. Пожалуйста, прочтите эту статью:
Последствия поиска 20 Гц спада | Cascade Tubes
Готовый усилитель:
Единственной экзотической вещью, которую я использовал, которую нельзя было заказать в Mouser, был Quad Cardas Star. Этот экранированный узел обеспечивает очень тихую передачу сигнала.
Выходные лампы — российские НОС 6п14п, которые должны быть 5к часовых ламп. Водитель Mullard CV4024.
Как это звучит? (по мере того, как вы быстро пролистываете мою скучную прозу)? Одним словом: сказочно. В моей колонке используется активный низкочастотный динамик, и она представляет собой очень легкую нагрузку для маловаттных усилителей. Таким образом, усилитель создает огромное изображение сверху вниз и слева направо. Все, что я читал о сжатии EL84, не относится к этой комбинации усилитель/динамик: RH84 представляет собой видимый слой элементов с превосходной глубиной. Карманы с отдельными инструментами появляются, а затем отступают в темноту.
Ламповые усилители напоминают мне спектакль: актеры появляются в комнате и затем уходят. Это именно то, что делает этот усилитель. Поверьте мне, когда я говорю вам, что не каждый усилитель, который я подключаю к этой колонке, делает это: я слышал много безжизненных и плоских презентаций. Моим эталоном является SET 6B4G, который я модифицировал. Как это сравнить? Это ужасно близко. Настолько близко, что происходит то психологическое явление, которое происходит с нами, когда мы слушаем конкретную часть оборудования: после некоторого прослушивания вы просто наслаждаетесь прослушиванием и перестаете думать о создании чего-то лучшего! Кроме того, он отличается от 6B4G: он чище от середины к верху. 6B4G сильнее в расширении низких частот. Таким образом, всегда есть компромиссы. Тем не менее, с моим сабвуфером, скорректированным для помещения, я не пропускаю много низких частот с этим усилителем. Фактически, работа системы без сабвуфера оставляет за пределами представления только самую низкую музыкальную информацию.
Ничто не звучит так хорошо, как триод с прямым нагревом, но лампы DHT дефицитны и дороги.
