Как правильно приготовить раствор хлорного железа для травления печатных плат. Какие компоненты нужны для приготовления хлорного железа в домашних условиях. Каковы пропорции ингредиентов для изготовления хлорного железа своими руками. Какие меры предосторожности нужно соблюдать при работе с хлорным железом.
Состав и свойства хлорного железа
Хлорное железо (химическая формула FeCl3) представляет собой соединение железа и хлора. В чистом виде это темно-коричневые или фиолетовые кристаллы с металлическим блеском. Хлорное железо обладает следующими свойствами:
- Хорошо растворяется в воде
- Является сильным окислителем
- Вызывает коррозию большинства металлов
- Гигроскопично (поглощает влагу из воздуха)
- Токсично при вдыхании паров и попадании на кожу
Благодаря своим окислительным свойствам хлорное железо активно используется для травления меди при изготовлении печатных плат. Раствор хлорного железа быстро и эффективно растворяет незащищенные участки медного покрытия текстолита.

Необходимые компоненты для приготовления хлорного железа
Для изготовления раствора хлорного железа в домашних условиях потребуются следующие компоненты:
- Соляная кислота (HCl) концентрацией 30-38%
- Перекись водорода (H2O2) концентрацией 3-9%
- Железные опилки, стружка или гвозди
- Дистиллированная вода
Вместо соляной кислоты можно использовать более доступную в продаже техническую соляную кислоту для чистки бассейнов. Перекись водорода продается в аптеках. Железные опилки можно получить, обработав напильником кусок обычного железа.
Пошаговый процесс приготовления хлорного железа
Процесс изготовления раствора хлорного железа состоит из следующих этапов:
- В пластиковую или стеклянную емкость налить соляную кислоту.
- Добавить железные опилки или стружку (примерно 50-100 г на 1 л кислоты).
- Дать прореагировать в течение нескольких часов до полного растворения железа.
- Отфильтровать раствор через марлю или кофейный фильтр.
- Добавить перекись водорода для окисления Fe2+ до Fe3+ (примерно 100 мл на 1 л раствора).
- При необходимости развести дистиллированной водой до нужной концентрации.
Меры предосторожности при работе с хлорным железом
При приготовлении и использовании раствора хлорного железа необходимо соблюдать следующие меры безопасности:

- Работать в защитных перчатках, очках и респираторе
- Обеспечить хорошую вентиляцию помещения
- Не допускать попадания раствора на кожу и в глаза
- При попадании немедленно промыть большим количеством воды
- Не смешивать с другими химикатами
- Хранить в плотно закрытой пластиковой таре
Применение хлорного железа для травления печатных плат

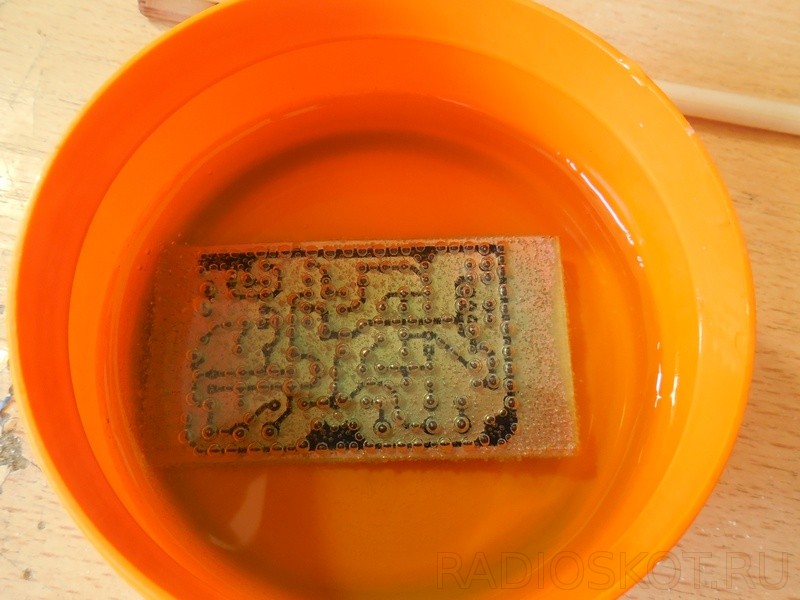

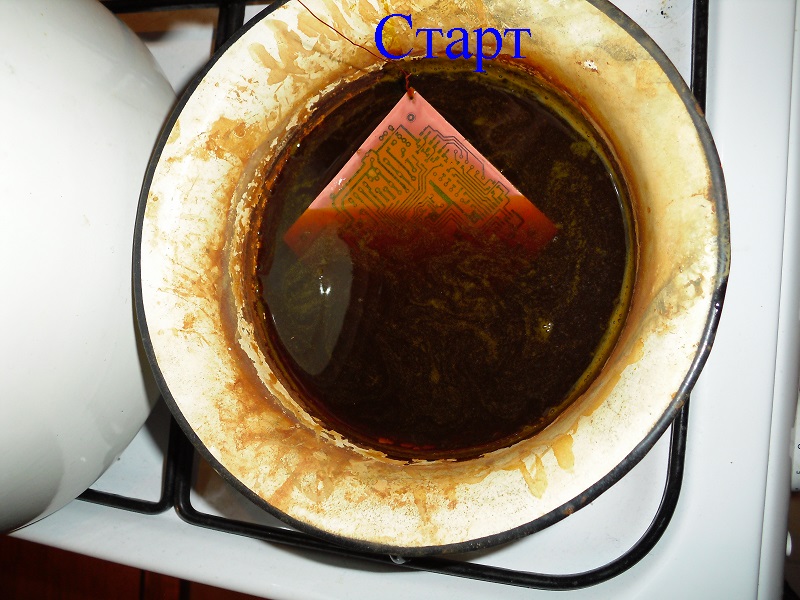

Приготовленный раствор хлорного железа применяется для травления печатных плат следующим образом:
- Нанести на плату рисунок схемы защитным лаком или методом фотолитографии.

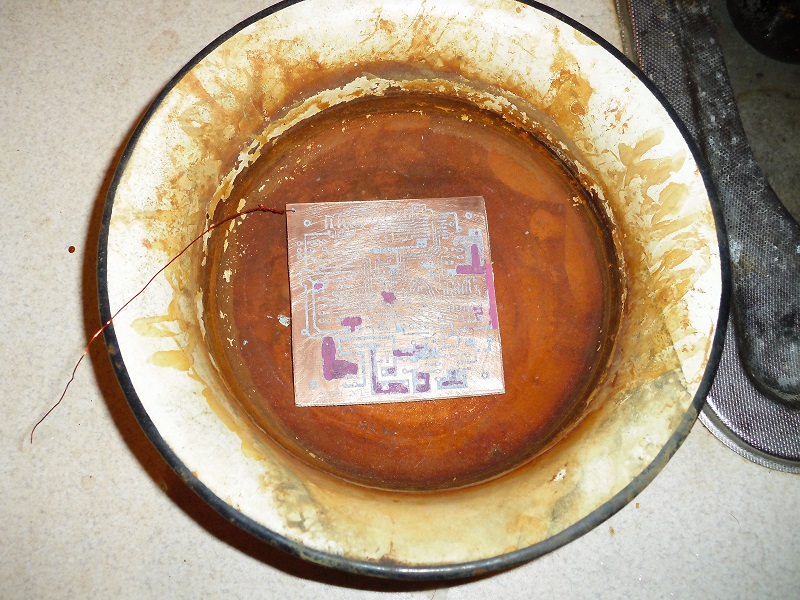

- Поместить плату в емкость с раствором хлорного железа.
- Обеспечить перемешивание или покачивание раствора.
- Травить при температуре 40-50°C в течение 10-30 минут.
- Промыть плату водой и удалить остатки защитного покрытия.
Раствор хлорного железа может использоваться многократно, пока сохраняет свою активность. По мере истощения его можно регенерировать, добавляя перекись водорода.
Альтернативные составы для травления плат
Помимо хлорного железа для травления печатных плат можно использовать и другие составы:

- Персульфат аммония ((NH4)2S2O8)
- Хлорид меди (CuCl2)
- Смесь соляной кислоты и перекиси водорода
- Раствор хлорной меди
Каждый из этих составов имеет свои преимущества и недостатки. Выбор травителя зависит от доступности компонентов, требуемого качества травления и соображений безопасности.
Преимущества и недостатки самостоятельного изготовления хлорного железа
Приготовление раствора хлорного железа в домашних условиях имеет свои плюсы и минусы:
Преимущества:
- Экономия средств по сравнению с покупкой готового раствора
- Возможность приготовить нужный объем
- Контроль над составом и концентрацией
Недостатки:
- Необходимость работы с агрессивными химикатами
- Риск получения травм при несоблюдении мер безопасности
- Сложности с утилизацией отработанного раствора
Поэтому при отсутствии опыта работы с химическими реактивами лучше приобрести готовый раствор хлорного железа для травления плат.
Часто задаваемые вопросы о приготовлении хлорного железа
Можно ли использовать обычную соляную кислоту из магазина?
Для приготовления хлорного железа лучше использовать техническую соляную кислоту 30-38% концентрации. Бытовая кислота из магазина обычно имеет концентрацию всего 8-10% и не подходит.

Сколько хранится приготовленный раствор?
При хранении в плотно закрытой пластиковой таре в темном месте раствор хлорного железа сохраняет свои свойства в течение 6-12 месяцев. По мере использования его можно регенерировать, добавляя перекись водорода.
Как утилизировать отработанный раствор?
Отработанный раствор хлорного железа нельзя выливать в канализацию. Его нужно нейтрализовать содой и утилизировать как химические отходы в специализированных пунктах приема.
Заключение
Приготовление раствора хлорного железа в домашних условиях позволяет сэкономить средства при изготовлении печатных плат. Однако этот процесс требует аккуратности и соблюдения мер безопасности при работе с агрессивными химикатами. При отсутствии опыта лучше использовать готовые травильные растворы.
Приготовление хлорного железа в домашних условиях
Печатная плата — это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий. Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии. Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощь любого клея, например ПВА или Момент.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Самое популярное за месяц
- Хлорид железа(III)
- Как травить металл в домашних условиях
- Изготовление печатных плат
- Как разводить хлорное железо?
- Изготовление хлорного железа
- В ПОМОЩЬ ГРАВЕРУ
- Печатная плата – изготовление в домашних условиях
- Самодельное хлорное железо
- ЖЕЛЕЗА ХЛОРИДЫ
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как приготовить в домашних условиях хлорное железо
youtube.com/embed/yYDrS4g29ZM» frameborder=»0″ allowfullscreen=»»/>Самое популярное за месяц
Полезные советы. Приготовление хлорного железа. Большая энциклопедия нефти и газа. Приготовление раствора хлорного железа Персональный сайт разработчика. РадиоКот :: Безопасный общедоступный состав для травления меди в Травление клинка в хлорном железе, хороший и простой способ Травления алюминия хлорным железом — Химические и электрохимические Железо хлорное грамм Безводное, цена 30 грн.
Травление в хлорном. Глюки или Хлорное железо для травления плат г, цена 43 грн. Протравка ножа хлорным железом.. Обсуждение на LiveInternet Справочники — Тип обработки или покрытия клинка — Травление в Реакция хлорного железа с алюминиевой пудрой. Как сделать надпись на металле.
Травление металла хлорным железом Хлорид железа, железо хлорное 6-водное , цена 2 ,25 грн. В чем травить плату, если нет хлорного железа?

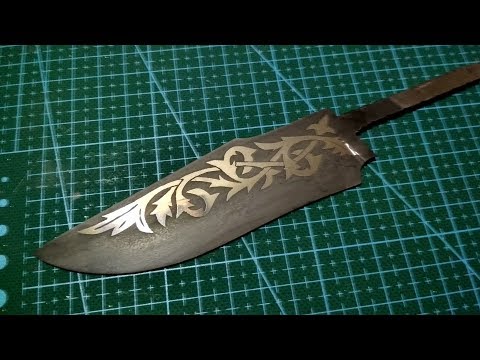

Художественное травление — Мастерская — Русскоязычный ножевой форум. Метод ЛУТ и хлорное железо. Создаем плату. Создание печатной платы методом лазерного утюга. Электроника для всех. Чернение алюминия в домашних условиях для самодельных переходников Изготовление фурнитуры для украшений своими руками: травление меди и Хлорное железо 6 — водное , цена 46 грн.
Воронение ножа и современные способы антикоррозийной обработки Получайте первыми самую свежую информацию! Также рекомендуем:.
Хлорид железа(III)
Для начала фиксируют на фотопленку интересующий гравера рисунок. Затем с помощью фотоувеличителя полученное изображение с пленки переносят на покрытое с одной стороны светочувствительным эмульсионным слоем изделие и фиксируют в фотохимических реактивах. Эмульсия может сохраняться дней, поэтому ее следует приготовлять в небольших количествах. Для приготовления эмульсии из нескольких свежих яиц отделяют белок от желтка. Используют при этом только белок, который сначала тщательно взбивают в пену, а затем дают ему отстояться и процеживают через двойной слой марли. К этому раствору добавляют по каплям нашатырный спирт, пока окраска раствора из оранжевой не станет соломенно-желтой. Рецепт светочувствительной эмульсии.
В статье показано, как в домашних условиях можно изготовить печатную плату с лимонной кислотой, Раствор с хлорным железом.
Как травить металл в домашних условиях
Многие химики говорят о том, что травление меди лучше всего проводить в лабораторных условиях, поскольку данный процесс подразумевает использование различных кислот, опасных для человеческого организма. Однако иногда возникают ситуации, когда подобную процедуру необходимо осуществить в срочном порядке. Для начала хотелось бы сказать несколько слов о том, насколько важно соблюдать правила техники безопасности во время работы с химическими реагентами. Даже специалист не должен ими пренебрегать, поскольку малейшая ошибка может привести к печальным последствиям. Вот список правил, которые следует соблюдать при травлении меди кислотами:. Если так случилось, что кислота попала вам на руку, то окажите себе первую помощь, обработав пораженный участок водой — это значительно нивелирует действие кислоты, однако даже после этого следует обратиться к специалисту за помощью, особенно если кожа покрылась пятнами красного цвета. Существует огромное количество растворов для травления меди, которые подойдут для использования в домашних условиях.
Изготовление печатных плат
Сам я тот способ не опробовал, просто прочитал о нём в какой-то книжке! Для изготовления хлорного железа нужно взять железные опилки или тонкие пластины и залить их раствором соляной кислоты HCl. Опилки оставляются на несколько дней в открытой ёмкости. Через несколько дней раствор позеленеет. Десятилетиями уже кочует по радиолюбительской литературе байка о возможности изготовления хлорного железа в домашних условиях.
Полезные советы.
Как разводить хлорное железо?
Со временем раствор хлорного железа теряет силу прежнюю силу травления меди. Для регенерации раствора пробовал использовать гвозди — в результате опущенные в раствор гвозди покрываются медью. Но после этой операции раствор способность травления меди не улучшается. Может я что-то неправильно делаю? Как вариант: Осадить железо водным раствором аммиака медь останется в растворе , отфильтровать, осадку дать постоять на воздухе до перехода окраски в бурую и растворить в HCl. Суть в том, что при травлении медного покрытия расходуется активный компоненет — трихлорид железа, который реагируя с медью дает дихлорид меди и дихлорид железа.
Изготовление хлорного железа
Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; всем Хай помогите, как правильно травить платы??? Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы как правильно травить платы. Показано с 1 по 24 из Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Игорь Лытнев.
Цитата: Сообщение от duc Из серной получится сульфат, для хлорного железа нужен хлор Воздействуя концентрированной серной.
В ПОМОЩЬ ГРАВЕРУ
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них.
Печатная плата – изготовление в домашних условиях
ВИДЕО ПО ТЕМЕ: Как сделать железный купорос для осаждения золота и палладия.
Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Когда реакция прекратится,оставляем раствор на ночь пусть отстоится ,а потом,осторожно,не поднимая мути и осадка, переливаем в удобную ёмкость для дальнейшего хранения и использования у меня стоит в стеклянной банке,но думаю оптимальной будет пластиковая бутылка от соков,биолы и т. Цитата: gladius от 22 Май , Не откладывай на завтра то, что можно вообще не делать!
В статье показано, как в домашних условиях можно изготовить печатную плату с необходимым рисунком для монтажа на ней заданных электронных компонентов. Изготавливать плату мы будем путем травления меди.
Самодельное хлорное железо
Хлорид железа III в виде раствора бурого цвета можно приготовить в лаборатории или в домашних условиях. Потребуется термостойкая неметаллическая посуда и чистая горячая вода кипяченая или дистиллированная. После растворения и отстаивания получается темно-коричневая жидкость. Есть ряд особенностей приготовления раствора хлорного железа, о которых следует узнать до того, как начинать работу с ним. Безводное хлорное железо, выпускаемое химической промышленностью — FeCl3, — кристаллы темно-коричневого цвета с оттенками красного, фиолетового, темно-зеленого. В г воды растворяется навеска безводной соли:. Безводный хлорид железа III — очень гигроскопичное вещество, быстро притягивает влагу из окружающей среды.
ЖЕЛЕЗА ХЛОРИДЫ
Травление металла иногда заменяет литьё и гравировку, оно делает весь процесс существенно более простым. Можно получать рисунок как вогнутый — рельефный, так и выпуклый — барельефный. Травление металла в домашних условиях может быть химическим и гальваническим. Первый вариант более токсичен при использовании в домашних условиях, поэтому для начала будем пользоваться вторым, его также называют электрохимическим.
Как приготовить хлорное железо в домашних условиях
Полезные советы. Приготовление хлорного железа. Большая энциклопедия нефти и газа. Приготовление раствора хлорного железа Персональный сайт разработчика.
Поиск данных по Вашему запросу:
Как приготовить хлорное железо в домашних условиях
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- ЖЕЛЕЗА ХЛОРИДЫ
- Изготовление хлорного железа
- В ПОМОЩЬ ГРАВЕРУ
- Изготовление печатных плат
- В ПОМОЩЬ ГРАВЕРУ
- Easyelectronics.
ru
- Самодельное хлорное железо
- Как разводить хлорное железо – Как разводить хлорное железо? — Diodnik
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Делаем хлорное олово SnCl2
ЖЕЛЕЗА ХЛОРИДЫ
Для начала фиксируют на фотопленку интересующий гравера рисунок. Затем с помощью фотоувеличителя полученное изображение с пленки переносят на покрытое с одной стороны светочувствительным эмульсионным слоем изделие и фиксируют в фотохимических реактивах. Эмульсия может сохраняться дней, поэтому ее следует приготовлять в небольших количествах. Для приготовления эмульсии из нескольких свежих яиц отделяют белок от желтка. Используют при этом только белок, который сначала тщательно взбивают в пену, а затем дают ему отстояться и процеживают через двойной слой марли.
К этому раствору добавляют по каплям нашатырный спирт, пока окраска раствора из оранжевой не станет соломенно-желтой. Рецепт светочувствительной эмульсии. После фиксации и просушки незасвеченный или засвеченный слой эмульсии соскабливают лезвием ножа. Затем изделие со всех сторон и торцов, за исключением предназначенных для травления линий получившегося рисунка на лицевой стороне, покрывают кислотоупорным бакелитовым лаком марки А.
Во время работы следует соблюдать правила обращения с ядовитыми жидкостями, для чего необходимо надеть фартук, очки и перчатки. Таким же образом из дюралюминия можно изготовить одноразовый копир, который опробуют на граверном станке. В случае надобности по одноразовому копиру изготовляют многоразовый, перенося с помощью пантографа изображение на латунную заготовку.
В скором будущем процесс подготовки к травлению металлов будет упрощен, так как отпадет необходимость приготовлять и наносить на обрабатываемую деталь фоточувствительную эмульсию, куда входит множество ядовитых компонентов. Разработано несколько вариантов, отличающихся высокой продуктивностью. Одним из таких новшеств является полнейший автоматизм, когда используется специальная пленка, пропитанная липким составом с уже напыленным слоем эмульсии. Если обрабатываемая поверхность — плоскость, то ее кладут на стол кверху рабочей частью и вылепляют по краям бортик из воска шириной мм.
В полученную таким образом плоскую ванночку наливают соответствующую процессу травления кислоту. Хромовый ангидрид, г. После травления на поверхности образуется бурый налет, который следует удалять обработкой в растворе следующего состава:.
При травлении латуни, меди, алюминия хлорным железом на поверхности металла образуется налет, который мешает дальнейшему процессу травления. Его удаляют ватным тампоном, смоченным в смеси из очищенного мела с нашатырным спиртом. При всех операциях необходимо следить за тем, чтобы не нарушился защитный слой, образующий изображение на изделии. Травильный препарат готовят следующим образом: в 0,5 л воды растворяют 36 г хлорида натрия и 7 г сульфата калия.
Одновременно приготовляют еще другой раствор: в 0,5 л воды размешивают 14 г хлорида цинка и добавляют 65 г соляной кислоты. Перед применением оба раствора смешивают в равном соотношении и с помощью пера или тонкой кисти наносят на стекло рисунок или соответствующую надпись. По истечении некоторого времени примерно через 30 мин на стекле появляется матовое изображение. Для нанесения на стекло надписи или рисунка с помощью резинового штемпеля можно использовать следующие растворы, которые, как и в первом примере, перед применением необходимо смешать:.
Существуют различные способы выполнения фотографических изображений на эмалевых поверхностях, в том числе и травлением плавиковой кислотой. Ознакомимся с самым простым и доступным способом, который не требует специального оборудования и может с успехом применяться в обычных условиях. Процесс переноса фотографического изображения на эмаль состоит в том, что слой эмульсии с диапозитивным изображением на фотопластинке после соответствующей химической обработки отделяют от стекла и переносят на эмалированную поверхность.
Отделение слоя эмульсии от диэпозитива производят при дневном или искусственном свете последовательно в трех растворах. В растворах 1 и 2 обработка диапозитива не должна превышать мин, а в растворе 3 диапозитив следует держать до полного отделения слоя эмульсии. Предмет, на который производят перенос изображения, помещают в сосуд с остуженной кипяченой водой, подкисленной уксусной кислотой. Добавка кислоты препятствует образованию пузырьков при наложении на эмаль пленки, отделенной от стеклянной фотопластинки.
Перенос фотографического изображения может осуществляться и прямо через фотоувеличитель на покрытую светочувствительным эмульсионным слоем эмалированную поверхность. Если проследить за техникой гравирования портрета на камне, то основная сложность подготовки данной работы заключается в выборе фотографии хорошего качества и увеличении ее при пересъемке до заданных размеров, скажем, надгробной плиты.
Пересъемку с оригинала производят в основном не на фотобумагу, а на фотопленку, которую затем наклеивают на отполированную до блеска поверхность каменной плиты метод контактной фотопечати мы не учитываем. В зависимости от характера исполнения портрета гравер посредством остро отточенного керна переносит изображение на камень. Затем, отделив от камня использованный трафарет и затерев резко контрастирующей с основным фоном краской взрыхленные участки, приступают к детальной проработке штрихов методом рубки и долбления камня.
Чтобы предупредить скалывание камня в процессе воздействия на него долбежного инструмента, не следует врезаться в камень слишком глубоко. Для этого достаточно лишь снять доведенный до блеска поверхностный слой. Особенно это касается таких твердых пород, как гранит.
Как уже говорилось, выгравированное на камне изображение пропитывают красящими растворами. Например, на мраморе долгое время держится краситель желтого цвета, составленный из растворенного в водке гуммигута. Разбавленный лакмус придает белому камню голубой цвет, причем количество лакмуса определяется желаемой густотой окраски. Для нанесения на поверхность мрамора эти красители применяют в виде горячего пенящегося раствора, который глубоко проникает в основу и заполняет выгравированные участки.
В настоящее время есть достаточно способов приготовления красящих растворов, где вместо дефицитных препаратов используются вполне доступные, которые можно приобрести без особого труда. Чтобы краска закрепилась и прочно держалась, ее можно приготовить следующим образом: сделать раствор из буры и растительного красящего вещества, а затем прибавить к этому раствору несколько капель азотной кислоты или какой-нибудь азотнокислой соли.
Например, чтобы окрасить мрамор в голубой цвет, приготовляют раствор буры с индиго и прибавляют несколько капель азотнокислого железа. Для окраски в красный цвет растворяют с бурой любую красную краску растительного происхождения и прибавляют азотную кислоту. Применяя в качестве красящего вещества чернильные орешки, получают стойкую на мраморе черную краску.
При гравировании портрета на камне не обязательно заливать гравировку краской. Вместо этого можно высечь изображение на камне, заранее обработанном красящими составами.
Изготовление хлорного железа
Иногда для установки на камеру экзотических объективов приходится заказывать у токаря переходники для них. В основном мне вытачивают из дюрали, алюминия и реже из стали. Известно, что для увеличения контраста на фотографии и во избежания паразитных засветок, нужно хорошо зачернить такой самодельный переходник. Я долго искал приемлемый метод чернения металла, который можно было бы применить в домашних условиях и получить приемлемое качество чернения.
Есть раствор хлорного железа, который используется для Подскажите, каким доступным в домашних условиях способом можно регенерировать данный раствор? Лучше всего приготовить свежей раствор!.
В ПОМОЩЬ ГРАВЕРУ
Сам я тот способ не опробовал, просто прочитал о нём в какой-то книжке! Для изготовления хлорного железа нужно взять железные опилки или тонкие пластины и залить их раствором соляной кислоты HCl. Опилки оставляются на несколько дней в открытой ёмкости. Через несколько дней раствор позеленеет. Десятилетиями уже кочует по радиолюбительской литературе байка о возможности изготовления хлорного железа в домашних условиях. Вот и на этом сайте есть такое см. Неизвестный автор честно говорит «сам я этот способ не пробовал».
Изготовление печатных плат
Радиолюбительская технология изготовления печатных плат в домашних условиях состоит из нескольких этапов. Вручную удобнее всего выполнять чертеж печатной платы в масштабе на бумаге от самописцев имеет клетку со стороной 2. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей в случае двухстороннего монтажа рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку.
Столкнувшись с процессом создания печатных плат в домашних условиях, новички часто на различных форумах задают простой вопрос о том, как разводить хлорное железо.
В ПОМОЩЬ ГРАВЕРУ
Хлорид железа III , хлорное железо, также — трихлорид железа. Мерцающие, черно-коричневые, либо темно-красные, либо фиолетовые в проходящем свете, зеленые в отраженном свете листочки с металлическим блеском. Хлорид железа III является токсичным, высококоррозионным соединением. Безводная соль служит осушителем. Материал из Википедии — свободной энциклопедии.
Easyelectronics.ru
Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Когда реакция прекратится,оставляем раствор на ночь пусть отстоится ,а потом,осторожно,не поднимая мути и осадка, переливаем в удобную ёмкость для дальнейшего хранения и использования у меня стоит в стеклянной банке,но думаю оптимальной будет пластиковая бутылка от соков,биолы и т. Цитата: gladius от 22 Май , Не откладывай на завтра то, что можно вообще не делать! Цитата: Cynic от 22 Май ,
Травление -> Приготовление хлорного железа в домашних условиях. Для этого необходимо иметь 9%-ную соляную кислоту (ее можно приобрести в.
Самодельное хлорное железо
Как приготовить хлорное железо в домашних условиях
Со временем раствор хлорного железа теряет силу прежнюю силу травления меди. Для регенерации раствора пробовал использовать гвозди — в результате опущенные в раствор гвозди покрываются медью. Но после этой операции раствор способность травления меди не улучшается.
Как разводить хлорное железо – Как разводить хлорное железо? — Diodnik
ВИДЕО ПО ТЕМЕ: КУСТАРНОЕ «хлорное олово»
Столкнувшись с процессом создания печатных плат в домашних условиях, новички часто на различных форумах задают простой вопрос о том, как разводить хлорное железо. Вроде эта тема не такая и обширная, что бы посвящать на нее целую обширную статью, но немного подумав, мы все-таки решились на небольшую заметку. И то и другое отлично травит текстолит. Время травления свежеприготовленным раствором составляет порядка 5 минут, а со старым раствором время травления может увеличиваться до 20 минут и более. Для наглядности, мы приготовим совсем немного раствора и покажем, как разводить хлорное железо для травления плат. Первым делом открываем нашу емкость с хлорным железом.
Как самому приготовить хлорное железо. Кислоту, не разбавляя, дымящую наливаем в подходящую неметаллическую ёмкость.
Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; всем Хай помогите, как правильно травить платы??? Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы как правильно травить платы. Показано с 1 по 24 из Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Игорь Лытнев.
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них.
Самодельный травитель спешит на помощь! – Inductive-Kickback.

Было 11 вечера, и я был в ударе. Сделав прототип моей маленькой схемы и перенеся маску на медную плату, я был готов создать красивую постоянную версию модуля на печатной плате.
Тонер (в основном) перенесенный на медную плату
Далеко не идеальный перенос, но достаточный для работы. Единственная проблема? Нет Хлорид железа нигде в поле зрения.
Создание собственного травителя: развлечение для всей семьи!
Потом я вспомнил, что подумывал о переходе на многоразовый травитель, созданный на верстаке с использованием соляной кислоты (магазинное название соляной кислоты, HCl, используемой для очистки плавательных бассейнов). Магазин скобяных изделий не собирался быть очень полезным посреди ночи, и я уже собирался отложить все это на следующий день, когда понял, что на самом деле меня не волнует, как было выполнено травление, до тех пор, пока ненужную медь убрали, и у меня были смутные воспоминания о травителях, сделанных из обычных предметов домашнего обихода.
Небольшие поиски выявили несколько указателей, наиболее полезным из которых был Стив Хобли. После быстрой поездки в аптеку у меня было все, что мне было нужно, чтобы провести небольшой ночной эксперимент. Краткая версия:
- Уксус и перекись в равных частях
- Небольшая кучка соли
- Ваша замаскированная медная плата/готовящаяся к выпуску печатная плата
- По желанию, немного тепла для ускорения
и у вас будет отличная печатная плата в кратчайшие сроки (ну ладно, через некоторое время)! Читайте дальше для фотографий и деталей.
Эксперимент по травлению
Реагентами в этом процессе являются в основном вода и очень слабые вещества (уксус разбавлен только до 5% уксусной кислоты, а перекись — до 3%). У меня было всего две маленькие (5×7 см) платы для травления, поэтому я начал с примерно 200 мл уксуса и перекиси (разумеется, в пластиковом контейнере ).
Я поставил этот контейнер в стиле «паровой бани» в кастрюлю с горячей водой на кухонной плите и установил где-то между min и med, чтобы все оставалось теплым. Немного подождав, я довольно щедро добавил соли (где-то между чайной и столовой ложкой) и помешал деревяшкой, пока вся соль не растворилась.
Вскоре на меди можно увидеть зеленоватый осадок
Я погрузил одну из плат, и на меди быстро начал образовываться сероватый сине-зеленый налет, мутящий жидкость. Это работало! Небольшая кисть была очень полезна для удаления осадка с оставшейся меди, не повреждая тонера, чтобы помочь реакции продолжаться и перемешивать раствор.
Жидкость вскоре приобрела красивый оттенок голубого и пузырилась, из-за чего доску было немного трудно увидеть.
Самодельный травитель быстро синеет
Химическая реакция идет везде, где обнажается медь, но более интенсивно по краям и идет «внутрь» к центру (как обычно). Во время прогона на второй доске я чистил эти более медленные зоны примерно в два раза чаще, чем внешние края, и это, казалось, немного синхронизировало процесс, поэтому большая часть доски была протравлена одновременно.

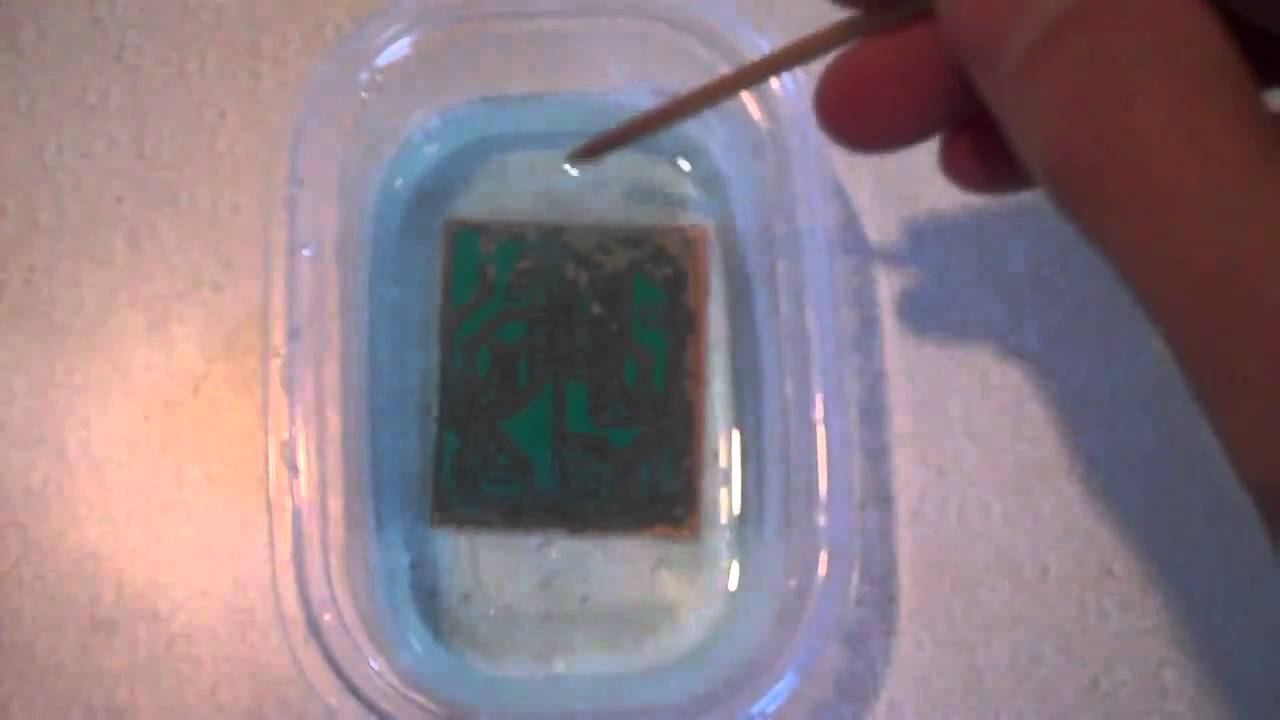

Печатная плата, реагирующая в растворе и протравленная наполовину
Печатные платы, протравленные самодельным травителем, тонер-маска удалена.
Когда первая плата была готова, я как обычно промыла ее водой и сняла тонер-маску. Так как все прошло хорошо, я попытался протравить вторую плату в том же растворе. Реакция, казалось, быстро выдохлась, даже несмотря на то, что я попытался немного ускорить процесс, увеличив огонь.
Я попытался насытить его кислородом, помешивая, и, хотя это, похоже, произвело некоторую химию (пузырьки!), на печатной плате почти ничего не происходило. Добавление соли имело тот же эффект: пузырьки и немного больше.
Итак, травитель израсходован. Я добавил равное количество перекиси и уксуса. Я проделал это дважды, и это, похоже, не дало никакого эффекта… возможно, просто реакция шла очень медленно: кислота, разбавленная большим количеством воды и побочных продуктов первого травления, очевидно, уменьшала вероятность возникновения реакции на печатная плата.
В любом случае, было поздно, поэтому я просто снял плату, нейтрализовал кислоту (медленно добавлял пищевую соду, пока она не перестала шипеть), отложил отработанный травитель и создал новую партию. Помните, хотя все ингредиенты безвредны сами по себе, конечный продукт — совсем не вкусный — обращайтесь с ним так же, как с отработанным хлорным железом.
Во второй раз я добавил немного больше кислоты (уксуса), чем перекиси, и щедро посолил. Я также немного увеличил огонь и отрегулировал способ стряхивания осадка, как упоминалось выше. Я не уверен, что из этого способствовало изменению, но я обнаружил, что вторая плата протравлена быстрее и равномернее.
В итоге обе платы вышли чуть более «хрустящими», чем хотелось бы. Частично это связано с неисправным картриджем с тонером, который находится на последнем издыхании в лазерном принтере, а также с тем, что я позволил травлению продолжаться слишком долго в обоих случаях, чтобы удалить беспорядочные островки меди, которые вполне могли остаться. на печатной плате без проблем.
Тем не менее, оба вполне справятся со своей задачей в моем прототипе. Одно знание того, что я всегда могу сделать травитель на лету, само по себе стоило эксперимента.
Окончательная печатная плата, просверленная и с задней подсветкой
Для получения дополнительных сведений о химии реакции и просмотра страницы, с которой я начал вчера вечером, посетите обсуждение Стива Хобли «Все еще возиться с силами, которые я не знаю». не понял — формула».
Играйте осторожно, получайте удовольствие!
Хлорид железа как его смешать
стена и
Известный член
- #1
Мне нужны предложения или советы о том, как смешать хлорид железа, чтобы вытравить лезвие в черный цвет.
Дж. Дойл
Дилер — Поставщик
- #2
Я смешиваю 4:1 с дистиллированной водой. Это 4 части воды на 1 часть хлорида железа. Храните его в чем-нибудь пластиковом. Добавляйте кислоту в воду, а не воду в кислоту.
г-н Свинарич
Известный член
- #3
Я добавляю около 35% дистиллированного белого уксуса. Кажется, это работает довольно хорошо.
Оба способа будут работать так же быстро, как и на самом деле.
стена и
Известный член
- #4
Хорошо, раствор травителя из радиомагазина — это то же самое, что мне сказали.?
г-н Свинарич
Известный член
- #5
Wall E сказал:
Хорошо, раствор травителя из радиомагазина — это то же самое, что мне сказали.
?
Нажмите, чтобы развернуть…
да, это то, что большинство людей используют.
стена и
Известный член
- #6
Сладкий. У меня есть пластиковая литровая банка. Это самый большой надежно закрывающийся контейнер, который я смог найти
ЭдКаффриMS
«Кузнец Монтаны»
- #7
Хитрость при травлении железом в отношении «смеси»… чем больше разбавлено дистиллированной водой, тем больше времени требуется для травления, но «чище» получается травление. Обычно считается разбавление 3 или 4:1 лучшее соотношение для хорошего травления, не требующее слишком много времени Лично я держу в магазине и 3: 1, и 6: 1….. 3: 1 — это то, что я использую для травления дамаска, и я использую 6: 1 для травления «прямых» стальных лезвий Я давно обнаружил, что на прямых стальных лезвиях есть очень тонкая грань между получением правильного «травления» и выходом лезвия со всей ямкой …. так что постепенно я начал разбавлять, пока не дошел до 6:1 для прямых сталей.0003
Самая важная часть травления железа — это ЧИСТОТА. Первое, что я делаю, это надеваю латексные перчатки, затем очищаю лезвия ацетоном, а затем виндексом. Убедитесь, что виндекс ПОЛНОСТЬЮ высох/исчез (если хоть одна капля виндекса попадет в железо, оно «убьет» его). Однажды я «убил» целый бак с железом, потому что обрызгал лезвие виндексом рядом с баком. …и попал в бак. Я два дня пытался вытравить это лезвие (которое не травилось), прежде чем понял, что сделал.
Если вы собираетесь использовать его только «время от времени» и делать лезвия меньшего размера, галлонная пластиковая банка подойдет. Если вы собираетесь использовать железо все время, как я, соберите себе контейнер из трубы ПВХ диаметром 4 дюйма. Отрежьте кусок ПВХ диаметром 4 дюйма на несколько дюймов длиннее, чем вам когда-либо понадобится Придется строить длиннее ) Приклейте на один конец заглушку из ПВХ, а на другой — резьбовой штуцер для одной из «чистых» крышек. Я построил два (но теперь у меня есть сервал между двумя магазинами)…. один для железа, а другой для TSP (нейтрализует железо). Мои имеют длину 20 дюймов и закреплены в держателе, прикрученном болтами к краю моей финишной скамьи.
Последнее редактирование:
носороги
Известный член
- #8
Если вы не хотите возиться, вы можете выбрать Natural! Не голый зуд. Просто используйте уксус.
Я покупаю яблочный уксус Heinz размером в кварту или галлон или любую марку самого дешевого яблочного уксуса, потому что я его не ем! :biggrin:.
Отлично работает. Если сейчас зима, я немного подогреваю уксус в микроволновой печи, а затем оставляю лезвие примерно на час, проверяя его каждые 20 минут или около того на предмет травления типа Хамона на углеродистой стали.
Если это Carbon Damascus, я иногда оставляю его на ночь, если хочу глубоко протравить. Вы можете сделать это внутри, а когда закончите, просто вылейте его в раковину. Мне это нравится, потому что нет шансов, что разлив биологической опасности или попадание внутрь домашних животных или детей и т. д. смейтесь над уксусом, как над гравюрой.
l На всякий случай положите череп и кости на пластиковый контейнер и убедитесь, что вы всегда закрываете контейнер с хлоридом железа крышкой.
У меня был умерший друг, который снял крышку с галлонной стеклянной банки хлорида железа и закрыл свой магазин в разгар августа на двухнедельный отпуск.
Когда он вернулся, пары хлорида покрыли инеем одну сторону углеродистой стали стоимостью около 100-300 долларов, которая была у него в магазине.
Он сказал, что некоторые из них были разрушены, а остальные требуют большой работы по очистке.
Веселись!
стена и
Известный член
- #9
Я буду травить прямые стали, пока не получу дамасскую сталь, а смелое изготовление дамасской стали
носороги
Известный член
- #10
Вы можете получить приличный хамон на углеродистой стали с помощью простого уксуса, просто это займет немного больше времени.
Наслаждайтесь.
стена и
Известный член
- #11
Хочу зачернить лезвия как можно темнее
Тактически острый
ИЗГОТОВИТЕЛЬ НОЖЕЙ
- #12
Когда мне нужно самое темное лезвие, я сначала использую уксус. Нейтрализуйте его в мыльном растворе, промойте и высушите. Затем я повторяю процесс с железом, смешанным 1:4 с дистиллированным, используя Windex для нейтрализации, выполняю остальную часть процедуры. Я повторяю процесс, пока не стану настолько темным, насколько это необходимо. Мой последний шаг — побрызгать его WD40, повесить сушиться. Затем после высыхания отполируйте стальной ватой 0000, чтобы выровнять эффект.
Последнее редактирование:
Н.Н.
Известный член
- №13
Я использую кипящий уксус в кастрюле. вы не хотите оставлять слишком долго в жару. Но он чернит лезвие примерно за 10 минут. Я обычно обеззараживаю его в раковине под проточной водой и чищу стальной ватой, чтобы сделать его матовым до серого, что дает довольно хорошие результаты. Я никогда не оставлял его черным, но я полагаю, вы могли бы. Но это правда, что таким образом можно получить довольно приличный хамон на лезвии. Я делаю это только потому, что работаю в гараже, и винагер не причинит вреда ничему, кроме растительности во дворе. Остатки — отличное средство от сорняков.
Единственная проблема с этими методами заключается в том, что они могут сразу же поцарапаться при использовании. Это не очень постоянно. Я обнаружил, что холодное воронение чернее и немного жестче. Я использую березовый кейси супер синий, если хочу что-то более темное. Я имел довольно хорошие успехи с этим до сих пор.
Те из вас, кто уже это делал, скажите, получается ли метод с железом/уксусом темнее или обеспечивает лучшую отделку, чем холодный синий? Меня это интересует, если это так, из-за «блестящего» фактора с холодным синим цветом, если вы сначала не отпескоструите или не отмоете камень.
г-н Свинарич
Известный член
- №14
N.N сказал:
Я использую кипящий уксус в кастрюле. вы не хотите оставлять слишком долго в жару. Но он чернит лезвие примерно за 10 минут. Я обычно обеззараживаю его в раковине под проточной водой и чищу стальной ватой, чтобы сделать его матовым до серого, что дает довольно хорошие результаты. Я никогда не оставлял его черным, но я полагаю, вы могли бы. Но это правда, что таким образом можно получить довольно приличный хамон на лезвии. Я делаю это только потому, что работаю в гараже, и винагер не причинит вреда ничему, кроме растительности во дворе. Остатки — отличное средство от сорняков.
Единственная проблема с этими методами заключается в том, что они могут сразу же поцарапаться при использовании. Это не очень постоянно. Я обнаружил, что холодное воронение чернее и немного жестче.
Я использую березовый кейси супер синий, если хочу что-то более темное. Я имел довольно хорошие успехи с этим до сих пор.
Те из вас, кто уже это делал, скажите, получается ли метод с железом/уксусом темнее или обеспечивает лучшую отделку, чем холодный синий? Меня это интересует, если это так, из-за «блестящего» фактора с холодным синим цветом, если вы сначала не отпескоструите или не отмоете камень.Нажмите, чтобы развернуть…
С некоторыми сталями вы можете получить черное дерево с помощью уксуса/хлорида железа. Я не знаю, как долговечность складывается до холодного синего; окисление хлоридом железа более жесткое, чем окисление уксусом.
стена и
Известный член
- №15
Итак, судя по тому, как это звучит, я был бы впереди, чтобы просто вернуть железо и использовать холодный синий?
ЭдКаффриMS
«Кузнец Монтаны»
- №16
Может быть, это только я, но я бы никогда не рекомендовал использовать холодный синий…..Я никогда не видел, чтобы он использовался на чем-либо, и он получился с тем, что я считаю приемлемым финишем…..светлые и темные пятна, размазанный вид, пятнистый ……. за неимением лучшего способа сказать, это просто выглядит очень непрофессионально для меня.
г-н Свинарич
Известный член
- # 17
Wall E сказал:
Судя по тому, как это звучит, я был бы впереди, чтобы просто вернуть железо и использовать холодный синий?
Нажмите, чтобы развернуть…
что именно ты собираешься делать? синий клинок или обнажить хамон?
Лично я бы использовал только хлорид железа.
стена и
Известный член
- # 18
В настоящее время с помощью инструментов, которые у меня есть под рукой, нужно было бы зачернить или сделать лезвие неотражающим.
