Как правильно размягчить задубевшие подвесы динамиков Diatone. Какие материалы использовать для размягчения. На что обратить внимание при проведении процедуры. Какие результаты можно получить после размягчения подвесов.
Почему подвесы динамиков Diatone требуют размягчения
Акустические системы Diatone славятся своим качественным звучанием, но со временем могут возникнуть проблемы с подвесами динамиков. Почему это происходит.
- Подвесы динамиков Diatone изготовлены из специального тканевого материала, пропитанного каучуком
- Со временем (обычно через 15-20 лет) пластификатор в подвесах теряет свои свойства
- Подвесы становятся жесткими и «задубевшими», что ухудшает качество звучания
- Жесткие подвесы не позволяют динамику свободно двигаться и передавать тонкие нюансы звука
Чтобы вернуть динамикам Diatone прежнее качество звучания, необходимо провести процедуру размягчения подвесов. Это позволит восстановить их эластичность и подвижность.
Какие материалы потребуются для размягчения подвесов
Для проведения процедуры размягчения подвесов динамиков Diatone вам понадобятся следующие материалы:
- Тормозная жидкость DOT 4 (можно приобрести в автомагазине)
- Глицерин (продается в аптеке)
- Кисточка для нанесения жидкостей
- Микрофибровая салфетка
- Защитные перчатки
Важно использовать именно тормозную жидкость DOT 4, так как она обладает нужными свойствами для размягчения подвесов. Глицерин необходим для увлажнения и смягчения ткани.
Пошаговая инструкция по размягчению подвесов
Процедуру размягчения подвесов динамиков Diatone необходимо проводить очень аккуратно, соблюдая все рекомендации:
- Снимите защитную решетку динамика и очистите подвес от пыли микрофибровой салфеткой

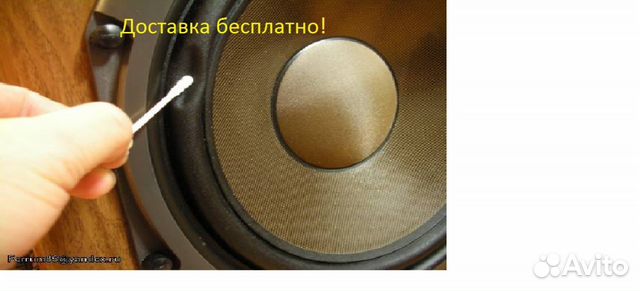

- Нанесите тонкий слой тормозной жидкости DOT 4 на подвес с помощью кисточки
- Оставьте на 10-15 минут для впитывания
- Нанесите второй слой тормозной жидкости
- Через 10-15 минут нанесите тонкий слой глицерина
- Оставьте динамик на 1-2 часа для полного впитывания жидкостей
- Аккуратно удалите излишки жидкостей микрофибровой салфеткой
Процедуру рекомендуется повторить 2-3 раза с интервалом в несколько дней для достижения оптимального результата.
На что обратить внимание при размягчении подвесов
При проведении процедуры размягчения подвесов динамиков Diatone важно учитывать следующие моменты:
- Наносить жидкости только на подвес, не допуская попадания на диффузор и магнитную систему
- Не наносить слишком толстый слой жидкостей во избежание их стекания
- Проводить процедуру в хорошо проветриваемом помещении
- Использовать защитные перчатки при работе с тормозной жидкостью
- Не включать динамики сразу после обработки, дать им просохнуть 1-2 дня
Соблюдение этих рекомендаций позволит безопасно и эффективно провести размягчение подвесов динамиков Diatone.
Какие результаты можно получить после размягчения
После правильно проведенной процедуры размягчения подвесов динамиков Diatone можно ожидать следующих результатов:
- Значительное повышение эластичности и подвижности подвесов
- Улучшение детализации звучания, особенно на низких частотах
- Расширение динамического диапазона акустической системы
- Более точная передача тонких нюансов музыкального материала
- Восстановление «фирменного» звучания акустики Diatone
При этом важно понимать, что эффект от размягчения подвесов может быть не мгновенным. Иногда требуется некоторое время, чтобы динамики полностью «разыгрались» и раскрыли свой потенциал.
Можно ли размягчить подвесы других акустических систем
Технология размягчения подвесов, разработанная для динамиков Diatone, может применяться и для других акустических систем. Однако нужно учитывать некоторые нюансы:
- Подвесы должны быть изготовлены из тканевого материала
- Нельзя использовать эту технологию для резиновых подвесов
- Желательно предварительно протестировать на одном динамике
- Для некоторых моделей может потребоваться корректировка состава жидкостей
В целом, технология размягчения подвесов позволяет продлить срок службы акустических систем и улучшить их звучание. Но применять ее нужно очень аккуратно, учитывая особенности конкретной модели динамиков.
Альтернативные способы размягчения подвесов
Помимо описанной выше технологии размягчения подвесов с помощью тормозной жидкости и глицерина, существуют и другие методы:
- Использование специальных жидкостей для размягчения подвесов (например, Dexoit)
- Обработка подвесов парафиновым маслом
- Применение силиконовых смазок
- Размягчение с помощью растительных масел (льняное, касторовое)
Однако эти методы менее эффективны для подвесов Diatone и могут привести к нежелательным последствиям. Технология с использованием тормозной жидкости и глицерина остается наиболее оптимальной для динамиков этого производителя.
Меры предосторожности при размягчении подвесов
При проведении процедуры размягчения подвесов динамиков важно соблюдать следующие меры предосторожности:
- Не допускать попадания жидкостей на кожу и в глаза
- Работать в хорошо проветриваемом помещении
- Использовать защитные перчатки и очки
- Хранить жидкости в недоступном для детей месте
- Не проводить процедуру вблизи открытого огня
Соблюдение этих простых правил позволит безопасно провести процедуру размягчения подвесов и избежать возможных неприятностей.
Технология размягчения подвесов Diatone – весь цикл – hifi-audio.ru
Приветствую друзья. Я продемонстрирую технологию размягчения подвесов. Да, ту самую страшную тайну за семью печатями, которую охраняли орды якудза и ниндзя с незапамятных времен. Многие пытались, но не смогли или безвременно бросили эту затею. Я знаю как минимум двух знакомых мне любителей Hi-Fi/Hi-End аудио, которые бились над этим вопросом. И даже несмотря на мои предположения в течении года, на тот момент больше теоретические, но как оказалось, верные, результат был не так мощен и впечатляющ, как хотелось, по причине несоблюдения некоторых нюансов в процессе размягчения. Поэтому важно не только то, как теоретически размягчить подвесы у Diatone, но и как конкретно это делать относительно реального времени – я все покажу.
Весь процесс запечатлен на видео в реальном времени – согласен, долго и нудно, около 40 минут, но вы будете в курсе происходящих процессов и сколько времени необходимо на ту или иную операцию.
Звуковая подложка к сожалению оставляет сильно желать лучшего, но мне пришлось прибегнуть к библиотеке бесплатной музыки самого youtube, чтобы видео не лишилось озвучки полностью из за авторских прав. Итоговый результат сразу можно посмотреть во втором видео.
После размягчения подвеса, вполне логично, что ваша комната, если она склонна к резонансам, то отреагирует на увеличение бассового потенциала соответствующим образом. Поэтому вы должны решить насколько вас устроит, применительно к уровню резонансов комнаты размягчение сильное, среднее или небольшое, чтобы обезопасить подвес от растрескивания. Если комната акустически подготовлена соответствующим образом, то, разумеется, подвесы у Diatone должны быть мягкие, как кожа младенца.
Итак, с чего мы начнем.
Вам необходимо снять динамик.
В модели Diatone DS-77Z крепежные болты защищены резиновыми колпачками, которые нужно аккуратно снять.
Поддеваем колпачок и снимает его руками.Интересуясь качественной Hi-Fidelity техникой вы, рано или поздно, обязательно столкнетесь с роскошными акустическими системами производства Diatone. Это торговая марка для аудио высокой верности компании Митцубиси. Первый взгляд на эти колонки может ввергнуть вас в шок – массивные тяжелые корпуса премиум класса, технологии за пределами реальности. Вспененный при диким температурах бор (как в атомных реакторах) напыляемый на титановое основание, технология Эй Ди ЭМ СМ, арамидные дифузоры, тангенциальные подвесы и тд.
Акустические системы Diatone завоевали огромную любовь аудиофилов в Японии, но за пределами этой страны, например в европе и США, их встретить крайне сложно – этому припятствует в том числе размер и соответственно вес этих внушительных АС, которые недешево обходятся в транспортировке, но голографический притягательный звук, пугающе точный звук духовых инструментов, оставляет неповторимые ощущения.
При разработке акустических систем Diatone, моделей Diatone DS-77EX/HR/HRX/Z, 1000, 1000HR, 2000,3000 и тд для низкочастотного сотообразного динамика использовался тканевый “вечный” подвес пропитанный на тот момент каучуком с уникальными присадками.
К сожалению, по истечении 20 лет пластичность подвесов становится низкой, говорят что они “задубели”. Вы щелкаете по ним пальцем, а они вместо того, чтобы быть мягкими и позволить работать динамику передавая тончайшие нюансы – тверды буквально как камень, могут даже хрустеть.
Существует простое решение этого вопроса – некая японская жидкость неизвестного состава в маленьких пузырьках (обычно с красной крышкой). И это простое и классное решение – поверьте.
Вы снаружи промазываете подвес 3-4 раза и он становится мягкий. Другими словами задубевший пластификатор в подвесе впитывает жидкость и снова становится более пластичным. Через год скорее всего понадобится снова пройтись по подвесам этой жидкостью. Одного пузырька вам хватит на пару может даже тройку лет.
Минус этого способа – жидкость стоит недешево, ждать ее из Японии долго. По крайней мере значительно дольше, чем демонстрируемая здесь технология. Да и пластификатор остается старым.
Но есть и другой путь – мы можем избавится от старого дубеющего пластификатора заменив его каким то иным вариантом (пластификатором от эпоксидного клея и тд – зависит от вашей фантазии).
Например один знакомый использует некую незасыхающую жижу, которой раньше смазывали подвесы советских концертных динамиков. Название ее не он, не я, не знаем. Некая вечно не застывающая жижа. И подвесы обработанные ей остаются такими же мягкими у него, как и пол года назад, а жижа такой же влажной. Если кто понял – про что я – напишите название.
Итого.
Задача первая – размягчить каким то образом подвес.
Задача вторая – заменить пластификатор на аналог или вещество со схожими свойствами.
Первую задачу очень долго не удавалось решить, ибо разные растворители, ацетоны, бензины и тд действовали очень слабо или вообще не приносили результата. Знакомый добился такого эффекта одним из растворителей красок. Но я покажу немного другой путь.
Итак, решение оказалось крайне неожиданным и доступным.
Смотрим видео и комментируем, как всегда.
Наносите жидкости аккуратно, именно на желоб подвеса, старайтесь не попадать на места склейки, если наляпали, протрите это место. C лицевой стороны пройти тормозной жидкостью и глицерином так же обязательно – все показано на видео в реальном времени.
И самое последнее – относительно бюджета на это мероприятие.
Вам понадобится тормо
