Сайт  является сборником статей по ремонту телевизионной техники, видео техники, радио техники. Сборники схем по ремонту теле – радио — аппаратуры, схемы для любителей, мастеров и профессионалов. Сайт содержит огромное количество информации – ребята все есть ищите, находите, пользуйтесь.
На сайте представлены схемы, секреты по ремонту телевизоров таких известных производителей и торговых марок: AKIRA, JVC. LG ELECTRONICS, PHILIPS, ROLSEN. SAMSUNG ELECTRONICS, TELEFUNKEN, THOMSON, VERAS, ГОРИЗОНТ, РУБИН, САПФИР. На этих шасси выпускаются более 130 моделей телевизоров различного класса — от бюджетных до топ-моделей класса Hi End, на основе которых можно реализовать домашний театр. Бурное развитие современных технологий привело к тому, что на рынке появились LCD-телевизоры по вполне демократичным ценам. Вполне естественно, что информационная поддержка новинок всегда от­стает. Этот сайт поможет решить и эту проблему.
При подборе материалов администратор черпал материал с инета и литературы, вся преобретеная информация на этом сайте предназначена для частного просмотра.
По каждому шасси приводятся: принципиальная схема (а по некоторым — структурная и монтажная), по­дробное описание работы его узлов, электрические регулировки шасси, которые необходимо выполнить по­сле ремонта, подробное описание сервисного режима и, главное, типовые неисправности, их проявление и способы устранения.
При написании материалов сайта администратор использовал сервисные руководства, включаю­щие подробные инструкции по регулировке и ремонту телевизионной техники, каталоги (Datasheets) интег­ральных микросхем зарубежных производителей.
Не стоит удивляться, если пользователи в ходе ремонта обнаружат некоторые несоответствия схемы своего телевизора приведенным на этом сайте. Производители всегда оставляют за собой право на изменение схем в це­лях улучшения потребительских характеристик телевизоров.

Принципиальная электрическая схема:

Радиоэлементы:

R1, R3 - 22K 1 / 4W Резистор
R2 - 2M2 резистор 1/4 Вт
R4 - 1M Резистор 1/4 Вт
R5, R7, R8 - 4K7 резистор 1/4 Вт
R6 - 47R Резистор 1/4 Вт
R9 - 1K Резистор 1/4 Вт
C1 - 47nF 63V полиэфирный конденсатор
C2 - 100nF 63V полиэфирный конденсатор
C3 - 10 нФ 63В полиэфирный конденсатор
C4 - 10 мкФ 25 В электролитический конденсатор
D1 - 7-сегментный светодиодный мини-дисплей с общим катодом (сотни метров)
D2 - 7-сегментный светодиодный мини-дисплей с общим катодом (в километрах)
IC1 - 4093 Quad 2 входная схема Schmitt NAND Gate IC
IC2 - 4024 7-ступенчатый счетчик пульсации IC
IC3, IC4 - 4026 Десятичный счетчик с декодированными 7-сегментными выходами дисплея IC
Q1, Q2 - BC327 45В 800мА PNP транзисторы
P1 - SPST Кнопка (Сброс)
P2 - SPST Кнопка (дисплей)
SW1 - SPST Mercury Switch, называемый также Tilt Switch
Ползунковый переключатель SW2 - SPST (звук вкл-выкл)
Ползунковый переключатель SW3 - SPST (питание включено-выключено)
BZ - пьезо-эхолот
Батарея B1 - 3 В (2 ячейки AA 1,5 В последовательно)

Эта схема измеряет расстояние, пройденное во время прогулки. Аппаратные средства расположены в небольшой коробке, помещенной в карман брюк, и дисплей задуман следующим образом: крайний левый дисплей D2 (самая значимая цифра) показывает от 0 до 9 км. и его точка всегда дальше, чтобы отделить км. от хм. Самый правый дисплей D1 (наименее значимая цифра) показывает сотни метров, и его точка загорается после каждых 50 метров ходьбы. Бипер (исключаемый) сигнализирует каждую единицу счета, повторяя каждые два шага.
Нормальный шаг был рассчитан, чтобы охватить около 78 сантиметров, таким образом, светодиод, сигнализирующий 50 метров, загорается после 64 шагов (или 32 операций ртутного выключателя), дисплей показывает 100 метров после 128 шагов и так далее. При низком заряде батареи дисплей загорается только по запросу, нажимая на P2. Случайный сброс счетчиков исключен, поскольку для сброса цепи обе кнопки должны работать вместе.
Очевидно, что это не прецизионный измеритель, но степень его приближения была найдена хорошей для этого типа устройства. В любом случае, наиболее важной вещью, которую нужно сделать, является правильное размещение ртутного выключателя внутри коробки и установка степени его наклона. IC1A и IC1B образуют моностабильный мультивибратор, обеспечивающий некоторую степень свободы от чрезмерного отскока ртутного выключателя. Следовательно, чистый квадратный импульс поступает в IC2, который делится на 64. Q2 управляет точечным сегментом светодиода D1 каждые 32 импульса, подсчитываемых IC2. Либо IC3 и IC4 делят на 10 и управляют дисплеями. P1 сбрасывает счетчики, а P2 включает дисплеи. IC1C генерирует прямоугольную звуковую частоту, которая включается на короткое время при каждом моностабильном отсчете. Q1 включает пьезоэхолот, а SW2 позволяет отключить звуковой сигнал.

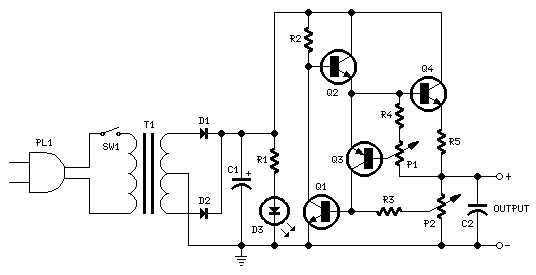

Радиоэлементы:

P1 - 500R Линейный потенциометр
P2 - 10K Журнал. Потенциометр
R1, R2 - 2K2 1 / 2W Резисторы
R3 - 330R 1 / 4W Резистор
R4 - 150R 1 / 4W Резистор
R5 - 1R 5W Резистор
C1 - 3300 мкФ 35 В электролитический конденсатор (см. Примечания)
C2 - 1 мкФ 63V полиэфирный конденсатор
D1, D2 - 1N5402 200В 3А Диоды
D3 - 5mm. Красный светодиод
Q1 - BC182 50 В 100 мА NPN Транзистор
Q2 - BD139 Транзистор NPN 80 В, 1,5 А
Q3 - BC212 Транзистор PNP 50 В, 100 мА
Q4 - 2N3055 60V 15A NPN Транзистор
T1 - 220 В Первичный, 36 В Вторичный Вторичный. Сетевой трансформатор 50 ВА (см. Примечания)
PL1 - Мужская вилка
SW1 - SPST Сетевой выключатель

Переменный источник питания постоянного тока является одним из наиболее полезных инструментов на рабочем месте любителя электроники. Эта схема не является абсолютной новинкой, но она простая, надежная, «прочная» и короткая, с переменным напряжением до 24 В и переменным током, ограничивающим до 2 А. Хорошо подходит для питания цепей, показанных на этом сайте. Вы можете адаптировать его к вашим собственным требованиям, как описано в примечаниях ниже.
P1 устанавливает максимальный выходной ток, который вы хотите подавать от источника питания при заданном выходном напряжении.
Р2 устанавливает выходное напряжение и должна быть  логарифмической типа конусности, для того , чтобы получить более индикацию линейной шкалы напряжения.
Вы можете выбрать Трансформатор исходя из максимального напряжения и требуемой токовой мощности. Лучший выбор: 36, 40 или 48 В с центральным отводом и 50, 75, 80 или 100 ВА.
Конденсатор C1 может быть от 2200 до 6800 мкФ, от 35 до 50 В.
Q4 должен быть установлен на хорошем радиаторе, чтобы выдерживать устойчивое короткое замыкание на выходе. В некоторых случаях задняя панель металлической коробки, в которую вы будете заключать цепь, может сделать эту работу.
Транзистор 2N3055 (Q4) можно заменить на чуть менее мощный тип TIP3055.

Принципиальная электрическая схема:

Радиоэлементы:

R1, R2 - 100K резисторы 1/4 Вт
Резистор R3 - 1K 1 / 4W (см. Примечания)
R4 - 10K 1/4 Вт Резистор
R5 - 220K 1/2 Вт триммер (карбон или кермет)
C1 - 100nF 63V полиэфирный конденсатор
C2 - 47 мкФ 25 В электролитический конденсатор
D1 - Красный светодиод (любой формы и размера)
D2 - 1N4002 200 В 1A Диод
IC1 - 4093 Quad 2 входная схема Шмитта NAND Gate IC или 4011 четырехъядерный вход NAND Gate IC
P1 - SPST Кнопка

Схема, способная обнаруживать даже очень короткие перебои в подаче электроэнергии, может быть полезной, в основном, если она встроена в существующие устройства, такие как счетчики с питанием от сети, таймеры, часы и тому подобное.
При включении прибора светодиод горит, но при нажатии на P1 он гаснет и остается в этом состоянии до отключения питания. Когда питание восстановлено, светодиод горит постоянно, пока вы не нажмете P1 снова.
Чувствительность цепи можно отрегулировать с помощью триммера R5. Это означает, что под управлением R5 светодиод может не гореть, если в течение короткого промежутка времени в диапазоне от 1 до 15 секунд отсутствует сеть.
Ворота IC1A и IC1B NAND подключаются как триггер сброса настроек. R1 и C1 обеспечивают автоматическую настройку триггера, когда цепь запитана, поэтому вывод 3 IC1A становится высоким, а вывод 4 IC1B понижается. Это позволяет выходам IC1C и IC1D, соединенным параллельно, как инверторы, подниматься до высокого уровня при включении светодиода D1. Триггер сбрасывается нажатием на P1.
Поскольку цепь предназначена для питания от того же устройства, которое контролирует, питание получено из переменного напряжения, имеющегося на существующей вторичной обмотке трансформатора (см. Верхнюю рамку принципиальной схемы, заключенную в пунктирную синюю линию). Схема будет работать со значениями напряжения переменного тока в диапазоне 5 - 15 В.
Простой диодно-конденсаторный элемент (D2-C2) достаточен для обеспечения необходимого постоянного напряжения. Для C2 было выбрано довольно низкое значение, чтобы схема могла обнаруживать очень короткие периоды сбоя питания.
Значение сопротивления R4 + R5 контролирует время разряда C2: при R5, установленном на минимальное значение, цепь будет сигнализировать об отключении питания от 1 секунды. и далее. Если R5 установлен на максимум, схема будет сигнализировать об отключении питания примерно через 15 секунд. и далее.
Значение R3 должно быть соответственно уменьшено, если вторичное переменное напряжение трансформатора ниже 10 В
Схема может быть построена как независимый блок путем простого добавления небольшого трансформатора с первичной обмоткой, соответствующей напряжению местной сети, и вторичной обмоткой, рассчитанной на напряжение от 5 до 15 В переменного тока.

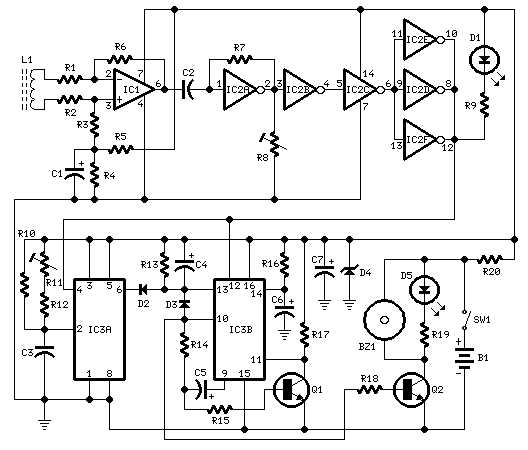

Принципиальная электрическая схема:

Части:

R1, R2, R19 - резисторы 1K 1 / 4W
Резисторы R3-R6, R13, R17 - 100K 1 / 4W
R7, R15 - 1M 1 / 4W Резисторы
R8 - 50K 1 / 2W Триммер Кермет
R9 - 470R Резистор 1/4 Вт
R10 - 470K резистор 1/4 Вт
R11 - 100K 1 / 2W триммер кермет (см. Примечания)
Резистор R12 - 220K 1/4 Вт (см. Примечания)
R14, R16 - 68K 1 / 4W Резисторы
R18 - 22K Резистор 1/4 Вт
Резистор R20 - 150R 1 / 4W (см. Примечания)
C1, C7 - 100 мкФ 25 В электролитические конденсаторы
C2, C3 - 330 нФ 63В полиэфирные конденсаторы
C4-C6 - 4 мк7 25 В электролитические конденсаторы
D1, D5 - Красные светодиоды 3 или 5 мм.
D2, D3 - 1N4148 Диоды 75 В, 150 мА
D4 - BZX79C7V5 7.5V, стабилитрон 500 мВт
IC1 - CA3140 или TL061 IC операционного усилителя
IC2 - 4069 ИС шестнадцатеричного инвертора
IC3 - 4098 или 4528 ИС с двумя моностабильными мультивибраторами
Q1, Q2 - BC238 25В 100мА NPN транзисторы
L1 - 10mH миниатюрный индуктор (см. Примечания)
Пьезоанализатор BZ1 - (включает генератор 3 кГц)
Ползунковый переключатель SW1 - SPST
B1 - 9В батарея PP3 (см. Примечания)
Зажим для батареи PP3

Эта схема предназначена для предупреждения водителя транспортного средства о том, что он / она достигли максимального фиксированного ограничения скорости (т. Е. На автомагистрали). Это исключает необходимость смотреть на тахометр и отвлекаться от вождения.
Существует строгое соотношение между оборотами двигателя и скоростью транспортного средства, поэтому это устройство контролирует обороты, начиная издавать звуковой сигнал и мигая светодиодом один раз в секунду, когда достигается максимальная фиксированная скорость.
Его выдающаяся особенность заключается в том, что не требуется никакого соединения от цепи к двигателю.
IC1 формирует дифференциальный усилитель для электромагнитных импульсов, генерируемых свечами зажигания двигателя, улавливаемыми катушкой датчика L1. IC2A дополнительно усиливает импульсы, а преобразователи IC2B в IC2F обеспечивают чистый квадрат импульсов. Моностабильный мультивибратор IC3A используется в качестве частотного дискриминатора, его вывод 6 становится устойчиво высоким, когда достигается предел скорости (установленный R11). IC3B, транзисторы и ассоциированные компоненты обеспечивают синхронизацию для сигнальной части, образованной светодиодом D5 и пьезоанализатором BZ1. D3 вводит небольшое количество гистерезиса.

D1 необходим при настройке для контроля излучения свечей зажигания, что позволяет легко найти наилучшее место для устройства на приборной панели или рядом с ним. После завершения настройки D1 ​​и R9 могут быть опущены или отключены с экономией батареи.
Во время предыдущей операции R8 должен быть отрегулирован для лучших результатов. Наилучшая настройка этого триммера обычно достигается, когда его значение лежит между 10 и 20К.
Вы должны выполнить эту первую настройку, когда двигатель включен, но автомобиль неподвижен.
Окончательная простейшая настройка может быть выполнена с помощью второго человека. Управляй автомобилем и набери необходимую скорость. Помощник должен отрегулировать триммер R11, пока устройство не включит звуковой сигнал и D5. При уменьшении скорости автомобиля звуковой сигнал должен прекратиться.
L1 может быть небольшим индуктором 10 мГн, обычно продаваемым в форме крошечной прямоугольной пластиковой коробки. Если вам нужна более высокая чувствительность, вы можете построить специальную катушку с намоткой от 130 до 150 витков по 0,2 мм. эмалированная проволока на 5 см. формирователь диаметра (например, банка). Извлеките катушку из первого и заклейте ее изолентой, создавая, таким образом, отдельную катушку.
Ток потребления составляет около 10 мА. Если вы собираетесь использовать автомобильный аккумулятор 12 В, вы можете подключить устройство к прикуривателю. В этом случае R20 должен быть 330R.
В зависимости от количества цилиндров двигателя, R11 может быть не в состоянии правильно настроить устройство. В некоторых случаях вы должны использовать R11 = 200K и R12 = 100K или меньше.
Если вам необходимо настроить устройство на стенде, требуется генератор синусоидальной или прямоугольной формы.
Для расчета отношения частоты к оборотам в четырехтактном двигателе можно использовать следующую формулу:
Гц = (Число цилиндров * об / мин) / 120.
Для двухтактного двигателя формула имеет вид: Гц = (Число цилиндров * об / мин) / 60.
Таким образом, для автомобиля с четырехтактным двигателем и четырьмя цилиндрами результирующая частота при 3000 об / мин составляет 100 Гц.
Временно отсоедините C2 от контакта 6 IC1. Подключите выход генератора к клемме C2 и заземлению. Установите частоту генератора, например, 100 Гц, и подстройте R11, пока не услышите звуковые сигналы, и светодиод D5 не начнет мигать. Снижение частоты до 99 или 98 Гц, звуковой сигнал и мигание должны прекратиться.
Обратите внимание, что эта схема не подходит для дизельных двигателей.

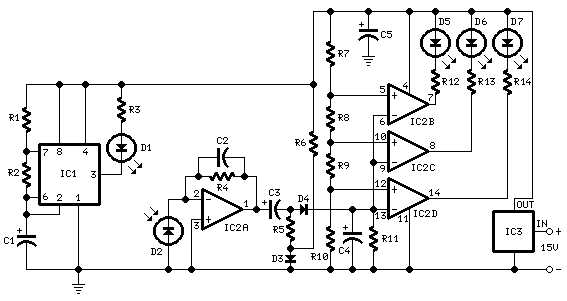

Принципиальная электрическая схема:

Радиоэлементы:

R1 - 10K 1 / 4W Резистор
Резисторы R2, R5, R6, R9 - 1K 1 / 4W
R3 - 33R Резистор 1/4 Вт
R4, R11 - 1M 1 / 4W Резисторы
R7 - 4K7 Резистор 1/4 Вт
R8 - 1K5 Резистор 1/4 Вт
R10, R12-R14 - 1K 1 / 4W Резисторы
C1, C4 - 1 мкФ 63 В электролитические или полиэфирные конденсаторы
C2 - 47pF Керамический конденсатор 63 В
C3, C5 - 100 мкФ 25 В электролитические конденсаторы
D1 - Инфракрасный светодиод
D2 - Инфракрасный фотодиод (см. Примечания)
D3, D4 - 1N4148 Диоды 75 В, 150 мА
D5-7 - Светодиоды (любого цвета и размера)
IC1 - 555 Таймер IC
IC2 - LM324 Quad Op-amp с низким энергопотреблением
IC3 - 7812 12V 1A IC регулятора положительного напряжения

Эта схема была разработана для помощи при парковке автомобиля возле стены гаража при движении задним ходом. Светодиод D7 загорается, когда расстояние до стены бампера составляет около 20 см., D7 + D6 загорается на расстоянии около 10 см. и D7 + D6 + D5 около 6 см. Таким образом, вы будете предупреждены при приближении слишком близко к стене.
Все упомянутые ранее расстояния могут варьироваться в зависимости от используемых инфракрасных передающих и приемных светодиодов и в основном зависят от цвета отражающей поверхности. Черные поверхности значительно снижают чувствительность устройства.
Очевидно, что вы можете использовать эту схему в других приложениях, таких как определение уровня жидкости, бесконтактные устройства и т. Д.
IC1 формирует генератор, управляющий инфракрасным светодиодом с помощью 0,8 мсек. импульсы с частотой 120 Гц и пиковым током около 300 мА. D1 и D2 расположены лицом к автомобилю на одной линии, на расстоянии нескольких сантиметров, на короткой полоске макета, прикрепленной к стене. D2 улавливает инфракрасный луч, генерируемый D1 и отражаемый поверхностью, расположенной перед ним. Сигнал усиливается IC2A, а пик обнаруживается D4 и C4. Диод D3, с R5 и R6, компенсирует прямое падение диода D4. Напряжение постоянного тока, пропорциональное расстоянию отражающего объекта, и D1 и D2 подают инвертирующие входы трех компараторов напряжения. Эти компараторы включают и выключают светодиоды, обращаясь к напряжениям на их неинвертирующих входах, установленных цепью резисторов делителя напряжения R7-R10.

Источник питания должен быть отрегулирован (отсюда использование IC3) для точных опорных напряжений. Схема может питаться от стандартного настенного сетевого адаптера, имеющего выходное напряжение постоянного тока в диапазоне 12-24В.
Ток потребления: светодиоды выключены 40 мА; все светодиоды на 60 мА при 12 В постоянного тока.
Инфракрасный фотодиод D2 должен быть такого типа, который включает в себя оптический солнечный фильтр: эти компоненты представлены в черных пластиковых корпусах. Некоторые из них напоминают транзисторы TO92: в этом случае обратите внимание, что чувствительная поверхность изогнутая, а не плоская.
Избегайте попадания солнечного или искусственного света непосредственно на D1 и D2.
Если на вашем автомобиле установлены черные бамперы, вы можете выровнять инфракрасные диоды по номеру (в основном белого цвета) или номерному знаку.
Разумнее поместить все схемы рядом с инфракрасными светодиодами в небольшую коробку. 3 сигнальных светодиода могут быть расположены далеко от основного ящика на высоте, что делает их хорошо видимыми для водителя.
Наилучшая настройка достигается при приближении D2 к D1 (без отражающего объекта), пока не загорится D5; затем немного сдвиньте его, пока D5 не выключится. Обычно D1-D2 оптимальное расстояние лежит в диапазоне 1,5-3 см.
