Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ. Как ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ усилок

Π—Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΎΠ±Ρ…Π²Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ частоты ΠΎΡ‚ 20 Π“Ρ† Π΄ΠΎ 20 ΠΊΠ“Ρ†. Π§Π΅Π»ΠΎΠ²Π΅ΠΊ с Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ слухом ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ эти колСбания. Π’ систСмах hi-and полоса воспроизводимых частот ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½Π° ΠΎΡ‚ 15 Π“Ρ† Π΄ΠΎ 40 ΠΊΠ“Ρ†. Π­Ρ‚ΠΈ систСмы ΠΈΠΌΠ΅ΡŽΡ‚ слоТныС конструкторскиС Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ. ΠŸΡ€ΠΎΡΡ‚Ρ‹Π΅ схСмы Π²Ρ‹Π΄Π°ΡŽΡ‰ΠΈΠ΅ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ качСство звучания, ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΈ собствСнными силами. Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ слоТно ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π½Π΅ содСрТит Π΄Π΅Ρ„ΠΈΡ†ΠΈΡ‚Π½Ρ‹Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΈ доступна для повторСния. Вакая схСма ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ полосу частот Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 50 Π“Ρ†-15 ΠΊΠ“Ρ† ΠΏΡ€ΠΈ коэффициСнтС Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… искаТСний Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 0,1% ΠΈ Π²Ρ‹Π΄Π°Ρ‚ΡŒ Π½Π° Π½ΠΈΠ·ΠΊΠΎΠΎΠΌΠ½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 10-15 Π²Π°Ρ‚Ρ‚. Π‘ΠΎΠ±Ρ€Π°Ρ‚ΡŒ схСму усилитСля Π·Π²ΡƒΠΊΠ° ΠΌΠΎΠΆΠ½ΠΎ ΠΊΠ°ΠΊ Π½Π° транзисторах, Ρ‚Π°ΠΊ ΠΈ Π½Π° ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Ρ‹Ρ… микросхСмах.

ΠŸΡ€ΠΎΡΡ‚Π°Ρ схСма усилитСля Π·Π²ΡƒΠΊΠ°

Π›ΡŽΠ±ΠΎΠΉ низкочастотный каскад, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΉ для воспроизвСдСния ΠΌΡƒΠ·Ρ‹ΠΊΠΈ, состоит ΠΈΠ· ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ°, рСгуляторов Ρ‚Π΅ΠΌΠ±Ρ€Π° ΠΈΠ»ΠΈ эквалайзСра ΠΈ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠ³ΠΎ каскада. Если устройство ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΎ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ с нСсколькими источниками Π·Π²ΡƒΠΊΠ°, слСдуСт ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ сСлСктор Π²Ρ…ΠΎΠ΄ΠΎΠ². Π’Π°ΠΊ ΠΊΠ°ΠΊ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ сигнала с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… устройств отличатСся Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π°, Ρ‚ΠΎ Π² сСлСкторС учитываСтся Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ выравнивания Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний Π·Π° счёт усилСния ΠΈΠ»ΠΈ ограничСния. Π‘Π°ΠΌΡ‹ΠΌ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ являСтся ΠΌΠΈΠΊΡ€ΠΎΡ„ΠΎΠ½Π½Ρ‹ΠΉ Π²Ρ…ΠΎΠ΄, Π° самым Β«Π³Ρ€ΡƒΠ±Ρ‹ΠΌΒ» являСтся Π²Ρ…ΠΎΠ΄, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΉ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ»Ρ‹ ΠΈΠ»ΠΈ Ρ‚ΡŽΠ½Π΅Ρ€Π°. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ схСма ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ каскада ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ собрана Π½Π° транзисторах ΠΈΠ»ΠΈ ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… усилитСлях.

ΠŸΡ€ΠΎΡΡ‚Π°Ρ схСма усилитСля Π·Π²ΡƒΠΊΠ°

ΠŸΡ€ΠΎΡΡ‚Π°Ρ схСма усилитСля Π·Π²ΡƒΠΊΠ° с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ°ΠΌΠΈ Π·Π²ΡƒΠΊΠ° ΠΈ рСгуляторами Ρ‚Π΅ΠΌΠ±Ρ€Π° Ρ€Π΅Π°Π»ΠΈΠ·ΠΎΠ²Π°Π½Π° Π½Π° ΠΎΠ΄Π½ΠΎΠΌ транзисторС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ проводимости. Π’ схСмС рСкомСндуСтся ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ КВ315 ΠΈΠ»ΠΈ КВ3102 с Π»ΡŽΠ±Ρ‹ΠΌ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ индСксом. РСзистором R8, Π½Π° ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π΅ транзистора, устанавливаСтся напряТСниС 6 Π²ΠΎΠ»ΡŒΡ‚, Π° рСзистор R1 ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π½Π° постоянный. Π•Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° подбираСтся Π² зависимости ΠΎΡ‚ уровня Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ сигнала.

Π‘Π²ΠΎΠΈΠΌΠΈ Ρ€ΡƒΠΊΠ°ΠΌΠΈ схСму Π°ΡƒΠ΄ΠΈΠΎ усилитСля Π»Π΅Π³ΠΊΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½Π° ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΌ усилитСлС, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ высоким Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ сопротивлСниСм, ΡˆΠΈΡ€ΠΎΠΊΠΎΠΉ полосой ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ ΠΈ ΠΌΠ°Π»Ρ‹ΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ собствСнных ΡˆΡƒΠΌΠΎΠ².

схСма Π°ΡƒΠ΄ΠΈΠΎ усилитСля

Π’ этой схСмС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ микросхСма К1401Π£Π”2, которая содСрТит 4 ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… ΡƒΠ·Π»Π° с ΠΎΠ±Ρ‰ΠΈΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ΠΌ. На этой микросхСмС собираСтся ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΠ°Π½Π°Π» для стСрСофоничСского Ρ‚Ρ€Π°ΠΊΡ‚Π°. 2 ОУ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π² ΠΏΡ€Π°Π²ΠΎΠΌ ΠΊΠ°Π½Π°Π»Π΅ ΠΈ 2 Π² Π»Π΅Π²ΠΎΠΌ. Π’ монофоничСском Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π²Π° элСмСнта. Устройство состоит ΠΈΠ· ΠΊΠ°Π½Π°Π»Π° ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ увСличСния уровня с ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠ΅ΠΉ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ трёхполосного рСгулятора Ρ‚Π΅ΠΌΠ±Ρ€Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ Π½ΠΈΠ·ΠΊΠΈΠΌ, срСдним ΠΈ высоким частотам. БущСствСнным нСдостатком ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… каскадов Π½Π° ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… схСмах сводится ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΠΈΠΌ трСбуСтся двухполярный источник питания, Ρ‡Ρ‚ΠΎ Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎ услоТняСт ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ.

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ мощности Π·Π²ΡƒΠΊΠ°

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ мощности Π·Π²ΡƒΠΊΠ° Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ элСмСнтной Π±Π°Π·Π΅. Π§Π°Ρ‰Π΅ всСго для этой Ρ†Π΅Π»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΌΠ΅Π½Ρ‚Π°Ρ€Π½Ρ‹Π΅ ΠΏΠ°Ρ€Ρ‹ транзисторов Ρ€Π°Π·Π½ΠΎΠΉ проводимости ΠΈΠ»ΠΈ спСциализированныС ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Ρ‹Π΅ микросхСмы. ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ каскад собран Π½Π° ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²Ρ‹Ρ… транзисторах. ВмСсто ΠΏΠ°Ρ€Ρ‹ КВ315-КВ361 ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠ°Ρ€Ρƒ КВ3102-КВ3107.

ΠŸΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠ΄Π°Ρ‡Π΅ΠΉ питания Π΄ΠΈΠ½Π°ΠΌΠΈΠΊ слСдуСт ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ, Π° вмСсто рСзистора R1 ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΡƒ ΠΈΠ·, соСдинённых ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, постоянного рСзистора Π½Π° 33 кОм ΠΈ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠΎΠΌΠ΅Ρ‚Ρ€Π° Π½Π° 270 кОм. Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΈ вращая Π΄Π²ΠΈΠΆΠΎΠΊ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠΎΠΌΠ΅Ρ‚Ρ€Π° Π²Ρ‹ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π°. Π—Π°Ρ‚Π΅ΠΌ Π·Π°ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΠΎΠ΅ сопротивлСниС Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ ΠΈ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π΅Ρ‘ Π½Π°, блиТайший ΠΏΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρƒ, постоянный рСзистор. Π”Π°Π»Π΅Π΅ ΠΏΠΎΠ΄Π±ΠΎΡ€ΠΎΠΌ рСзистора R3 Π½ΡƒΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π² Ρ‚ΠΎΠΉ ΠΆΠ΅ Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния. Π”Π°Π»Π΅Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊ ΠΈ Π½Π° Π²Ρ…ΠΎΠ΄ подаётся низкочастотный сигнал с источника Π·Π²ΡƒΠΊΠ°. Π‘Ρ…Π΅ΠΌΠ° Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ рСгулятора громкости ΠΈ Ρ‚Π΅ΠΌΠ±Ρ€Π°, поэтому ΠΊ Π½Π΅ΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ любой ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ каскад, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ эти Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ.

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ

ΠŸΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ Π½Π°Ρ‡Π°Ρ‚ΡŒ Π²Ρ‹Π±ΠΎΡ€ схСмы Π±Π»ΠΎΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠΉ частоты, Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ для ΠΊΠ°ΠΊΠΎΠΉ Ρ†Π΅Π»ΠΈ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ. Одной ΠΈΠ· популярных ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ являСтся схСма для Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠΎΠ², Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ систСмы Π½Π΅ Π΄Π°ΡŽΡ‚ Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ громкости вмСстС с высоким качСством звучания. Π‘Ρ…Π΅ΠΌΠ° Π΄Π²ΡƒΡ…ΠΊΠ°Π½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ усилитСля Π·Π²ΡƒΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для ΠΏΠ΅Ρ€ΡΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° ΠΈΠ»ΠΈ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ»Ρ‹. Π­Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΌ ΡΠ»ΡƒΡˆΠ°Ρ‚ΡŒ ΠΌΡƒΠ·Ρ‹ΠΊΡƒ Π² салонС, Π½Π΅ мСшая ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰ΠΈΠΌ.

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ

Основой устройства являСтся Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹ΠΉ ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½ΠΈΠΊ. ΠŸΠΈΡ‚Π°Π½ΠΈΠ΅, ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ Π½Π° 2 Π²Ρ‹Π²ΠΎΠ΄ микросхСмы, Π»Π΅ΠΆΠΈΡ‚ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ ΠΎΡ‚ 3 Π΄ΠΎ 12 Π²ΠΎΠ»ΡŒΡ‚. Π•ΡΡ‚ΡŒ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Π΅ схСмы, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Π΅ Π½Π° дискрСтных элСмСнтах, Π½ΠΎ микросхСма Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΈ настройки, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠ΅Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² транзисторных схСмах. ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ собранный ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ сразу Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ. Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° для ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ дСмонстрируСт Π±ΠΎΠ»Π΅Π΅ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ схСму, Π³Π΄Π΅ отдаСтся Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎΠ΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ качСству Π·Π²ΡƒΠΊΠ°.

ΠŸΡ€ΠΎΡΡ‚Π°Ρ схСма усилитСля Π·Π²ΡƒΠΊΠ° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½ΠΎΠ³ΠΎ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

схСма усилитСля Π·Π²ΡƒΠΊΠ° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½ΠΎΠ³ΠΎ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

ΠŸΡ€ΠΈ создании самодСльного устройства, Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡŽ приходится Ρ€Π΅ΡˆΠ°Ρ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π°Π΄Π°Ρ‡. Одна ΠΈΠ· Π½ΠΈΡ… связана с Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ, которая ограничиваСтся напряТСниСм питания. ΠŸΡ€Π΅ΠΆΠ΄Π΅ всСго, это касаСтся систСм для автомобиля, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΡ‚ Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти. ΠžΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΈΠΌΠΈΠ½Π΅Π½ΠΈΠ΅ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… микросхСм. Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ усилитСля Π·Π²ΡƒΠΊΠ° — это ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ каскад с эффСктивными рСгуляторами Ρ‚Π΅ΠΌΠ±Ρ€Π° ΠΈ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ Π±Π»ΠΎΠΊ. ΠŸΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½Π½Π°Ρ конструкция содСрТит ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ характСристики:

  • Выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – 20 W X 2
  • Полоса частот – 40 – 18 000 Π“Ρ†
  • ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ искаТСний – 1,0%
  • НапряТСниС питания – 8-18 Π’

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° для ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ схСма ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ ΠœΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС собранный своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π² Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… условиях ΠΈΠ»ΠΈ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π² Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅.

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° для ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ схСма ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹

ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС

ΠŸΠ΅Ρ‡Π°Ρ‚Π½Π°Ρ ΠΏΠ»Π°Ρ‚Π° для Π΄Π°Π½Π½ΠΎΠΉ схСмы Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· Ρ„ΠΎΠ»ΡŒΠ³ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ тСкстолита ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠΌ травлСния. Рисунок ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Ρ… Π΄ΠΎΡ€ΠΎΠΆΠ΅ΠΊ ΠΌΠΎΠΆΠ½ΠΎ нанСсти Π°ΡΡ„Π°Π»ΡŒΡ‚ΠΎΠ±ΠΈΡ‚ΡƒΠΌΠ½Ρ‹ΠΌ Π»Π°ΠΊΠΎΠΌ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ составом. Π’Ρ€Π°Π²ΠΈΡ‚ΡŒ ΠΏΠ»Π°Ρ‚Ρƒ ΠΏΡ€ΠΎΡ‰Π΅ всСго Π² растворС Ρ…Π»ΠΎΡ€Π½ΠΎΠ³ΠΎ ΠΆΠ΅Π»Π΅Π·Π°. Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС, сдСланный своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π» устойчиво, элСмСнт TDA1552Q установаСм Π½Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€. Для получСния Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π³ΠΎ звучания ΠΈ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Ρ… искаТСний кондСнсаторы Π‘11, 12, 13 ΠΈ 14 Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΏΠ»Ρ‘Π½ΠΎΡ‡Π½Ρ‹ΠΌΠΈ. РСзисторами R7 ΠΈ R8 устанавливаСтся ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ нСискаТённый сигнал Π½Π° акустичСских систСмах.

Π‘Ρ…Π΅ΠΌΠ° Π°ΡƒΠ΄ΠΈΠΎ усилитСля

Π˜Π½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Ρ‹Π΅ микросхСмы постСпСнно Π²Ρ‹Ρ‚Π΅ΡΠ½ΡΡŽΡ‚ транзисторы ΠΈΠ· схСм усилитСлСй Π½ΠΈΠ·ΠΊΠΎΠΉ частоты. РаспространСниС ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ TDA2005-2052. Они Π²Ρ‹Π΄Π°ΡŽΡ‚ Π΄ΠΎΡΡ‚Π°Ρ‚ΠΎΡ‡Π½ΡƒΡŽ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ для озвучивания салона автомобиля ΠΈΠ»ΠΈ ΠΆΠΈΠ»ΠΎΠΉ ΠΊΠΎΠΌΠ½Π°Ρ‚Ρ‹. ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ Π°ΡƒΠ΄ΠΈΠΎ стСрСо ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½Π° ΠΎΠ΄Π½ΠΎΠΉ микросхСмС TDA2005.

Π°ΡƒΠ΄ΠΈΠΎ стСрСо ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ°

ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹ Π‘8 ΠΈ Π‘12 Π»ΡƒΡ‡ΡˆΠ΅ ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΏΠ»Ρ‘Π½ΠΎΡ‡Π½Ρ‹Π΅. Если напряТСниС питания Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 12 Π’, Ρ‚ΠΎ всС элСктролитичСскиС кондСнсаторы Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ Π½Π° 16 Π’. ΠŸΡ€ΠΈ большСм напряТСнии питания Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС ёмкостСй Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΎ. Π‘ΠΎΠ±Ρ€Π°Π½Π½Ρ‹ΠΉ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ с сопротивлСниСм ΠΎΡ‚ 2 Π΄ΠΎ 4 Ом.

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠ³ΠΎ

Π’ Π½ΠΈΡ… входят Ρ‚Π°ΠΊΠΈΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ, ΠΊΠΎΠ³Π΄Π° ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ микросхСма Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° Π² ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ каскадС, Π° ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚Ρ€Π°ΠΊΡ‚ собираСтся Π½Π° транзисторах. Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ Π°ΡƒΠ΄ΠΈΠΎ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π½Π° микросхСмС потрСбуСтся нСбольшоС количСство Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Π’ корпус микросхСмы встроСны схСмы Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, поэтому Π² систСмС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Π΅ кондСнсаторы ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ питания. Π‘Π΄Π΅Π»Π°Ρ‚ΡŒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π½Π΅ слоТно Π½Π° микросхСмС 174 сСрии.

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠ³ΠΎ

Устройство Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½ΡƒΡŽ микросхСму ΠΈ 8 кондСнсаторов, поэтому ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ Π»Π΅Π³ΠΊΠΎ Π½Π°Ρ€ΠΈΡΠΎΠ²Π°Ρ‚ΡŒ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ.

Бамая простая схСма усилитСля Π·Π²ΡƒΠΊΠ°

ΠŸΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅Π΅ устройство состоит ΠΈΠ· ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ микросхСмы ΠΈ Π΄Π²ΡƒΡ… кондСнсаторов. Один ΠΈΠ· Π½ΠΈΡ… Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ, Π° Π²Ρ‚ΠΎΡ€ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΊΠ°ΠΊ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ ΠΏΠΎ ΠΏΠΈΡ‚Π°Π½ΠΈΡŽ. Устройство Π½Π΅ нуТдаСтся Π² Π½Π°Π»Π°Π΄ΠΊΠ΅ ΠΈ ΠΏΡ€ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ сборкС Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ сразу послС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Π‘Ρ…Π΅ΠΌΠ° Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ усилитСля Π·Π²ΡƒΠΊΠ° допускаСт ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΡ‚ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ аккумулятора.

Бамая простая схСма усилитСля Π·Π²ΡƒΠΊΠ°

Π‘Ρ…Π΅ΠΌΠ° ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½ΠΈΠΊΠ° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° Π½Π° микросхСмС TDA7294. Номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, отдаваСмая Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ 4 Ом, составляСт 70 Π²Π°Ρ‚Ρ‚, Π° максимальная – 100 Π²Π°Ρ‚Ρ‚. ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° примСняСтся для ΡˆΠΈΡ€ΠΎΠΊΠΎΠΏΠΎΠ»ΠΎΡΠ½Ρ‹Ρ… акустичСских систСм ΠΈΠ»ΠΈ сабвуфСра. Для получСния Ρ‚Π°ΠΊΠΎΠΉ мощности потрСбуСтся двухполярный источник питания с напряТСниСм 35 Π²ΠΎΠ»ΡŒΡ‚.

ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

Π‘ΠΎΠ±Ρ€Π°Ρ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π°ΡƒΠ΄ΠΈΠΎ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π±Π΅Π· микросхСм ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½Π° Π»ΡŽΠ±Ρ‹Ρ… транзисторах, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ ΠΊΠ°ΠΊ биполярныС, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΠ»Π΅Π²Ρ‹Π΅. ΠŸΡ€ΠΈΠΌΠΈΠ½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π΅Π²Ρ‹Ρ… транзисторов Π² Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌ каскадС прСдоставило ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ устройство, ΠΏΡ€ΠΈΠ±Π»ΠΈΠΆΠ°ΡŽΡ‰Π΅Π΅ΡΡ ΠΏΠΎ характСристикам ΠΊ Π»Π°ΠΌΠΏΠΎΠ²Ρ‹ΠΌ конструкциям.

ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

Π‘Ρ…Π΅ΠΌΠ° Π²Π»Π°Π΄Π΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ характСристиками:

  • АЧΠ₯ Π»ΠΈΠ½Π΅ΠΉΠ½Π° Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ 20 Π“Ρ†-100 ΠΊΠ“Ρ†
  • ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ искаТСний Π½Π° 1 ΠΊΠ“Ρ† Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 0,003%
  • Выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 10 Π²Π°Ρ‚Ρ‚ Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ 8 Ом

Для раскачки Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ каскада потрСбуСтся напряТСниС 0,7 Π²ΠΎΠ»ΡŒΡ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ каскад. ΠžΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ NE5534 ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ отСчСствСнным ОУ КР140Π£Π”608. Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΡ‚Ρ€ΠΎΠ½Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ рассчитаны Π½Π° напряТСниС стабилизации 18 Π²ΠΎΠ»ΡŒΡ‚. 1N4705 ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ двумя ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ Π½Π° 9 Π²ΠΎΠ»ΡŒΡ‚ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ.

ο»Ώ

dinamikservis.ru

ΠœΠΎΡ‰Π½Ρ‹ΠΉ ΠΈ качСствСнный ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ°

НСдавно обратился Π½Π΅ΠΊΠΈΠΉ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊ с ΠΏΡ€ΠΎΡΡŒΠ±ΠΎΠΉ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π΅ΠΌΡƒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ достаточной мощности ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π»Π°ΠΌΠΈ усилСния ΠΏΠΎ Π½ΠΈΠ·ΠΊΠΈΠΌ, срСдним ΠΈ высоким частотам. ΠŸΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ усилитСли Π΄ΠΎ этого Π½Π΅ Ρ€Π°Π· ΡƒΠΆΠ΅ собирал для сСбя Π² качСствС экспСримСнта ΠΈ, Π½Π°Π΄ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, экспСримСнты Π±Ρ‹Π»ΠΈ вСсьма ΡƒΠ΄Π°Ρ‡Π½Ρ‹ΠΌΠΈ. ΠšΠ°Ρ‡Π΅ΡΡ‚Π²ΠΎ звучания Π΄Π°ΠΆΠ΅ Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΈΡ… ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ высокого уровня Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎ ΠΏΡ€ΠΈ этом ΡƒΠ»ΡƒΡ‡ΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, с Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ примСнСния пассивных Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² Π² самих ΠΊΠΎΠ»ΠΎΠ½ΠΊΠ°Ρ…. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ появляСтся Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ довольно Π»Π΅Π³ΠΊΠΎ ΠΌΠ΅Π½ΡΡ‚ΡŒ частоты Ρ€Π°Π·Π΄Π΅Π»Π° полос ΠΈ коэффициСнт усилСния ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ взятой полосы ΠΈ, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΏΡ€ΠΎΡ‰Π΅ Π΄ΠΎΠ±ΠΈΡ‚ΡŒΡΡ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠΉ АЧΠ₯ всСго Π·Π²ΡƒΠΊΠΎΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚Ρ€Π°ΠΊΡ‚Π°. Π’ усилитСлС Π±Ρ‹Π»ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Ρ‹ Π³ΠΎΡ‚ΠΎΠ²Ρ‹Π΅ схСмы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄ΠΎ этого Π½Π΅ Ρ€Π°Π· Π±Ρ‹Π»ΠΈ ΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Π½Ρ‹ Π² Π±ΠΎΠ»Π΅Π΅ простых конструкциях.

Бтруктурная схСма

На рисункС Π½ΠΈΠΆΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° схСма 1 ΠΊΠ°Π½Π°Π»Π°:

Как Π²ΠΈΠ΄Π½ΠΎ ΠΈΠ· схСмы, ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρ€ΠΈ Π²Ρ…ΠΎΠ΄Π°, ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… прСдусматриваСт ΠΏΡ€ΠΎΡΡ‚ΡƒΡŽ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ добавлСния прСдусилитСля-ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΎΡ€Π° для проигрыватСля Π²ΠΈΠ½ΠΈΠ»Π° (ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΉ нСобходимости), ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²Ρ…ΠΎΠ΄ΠΎΠ², ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ-Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ»ΠΎΠΊ (Ρ‚Π°ΠΊΠΆΠ΅ трёхполосный, с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ Π’Π§/Π‘Π§/НЧ), рСгулятор громкости, Π±Π»ΠΎΠΊ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² Π½Π° Ρ‚Ρ€ΠΈ полосы с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ уровня усилСния ΠΊΠ°ΠΆΠ΄ΠΎΠΉ полосы с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°Ρ†ΠΈΠΈ ΠΈ Π±Π»ΠΎΠΊ питания для ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹Ρ… усилитСлСй большой мощности (нСстабилизированный) ΠΈ стабилизатор для «слаботочной» части (ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ каскады усилСния).

ΠŸΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ-Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ±Π»ΠΎΠΊ

Π’ качСствС Π½Π΅Π³ΠΎ Π±Ρ‹Π»Π° ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Π° схСма, Π½Π΅ Ρ€Π°Π· провСрСнная Π΄ΠΎ этого, которая ΠΏΡ€ΠΈ своСй простотС ΠΈ доступности Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ довольно Ρ…ΠΎΡ€ΠΎΡˆΠΈΠ΅ характСристики. Π‘Ρ…Π΅ΠΌΠ° (ΠΊΠ°ΠΊ ΠΈ всС ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅) Π² своё врСмя Π±Ρ‹Π»Π° ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½Π° Π² ΠΆΡƒΡ€Π½Π°Π»Π΅ Β«Π Π°Π΄ΠΈΠΎΒ» ΠΈ Π·Π°Ρ‚Π΅ΠΌ Π½Π΅ Ρ€Π°Π· ΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π»Π°ΡΡŒ Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сайтах Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅:

Π’Ρ…ΠΎΠ΄Π½ΠΎΠΉ каскад Π½Π° DA1 содСрТит ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ уровня усилСния (-10; 0; +10 Π΄Π‘), Ρ‡Ρ‚ΠΎ ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ согласованиС всСго усилитСля с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΠΏΠΎ ΡƒΡ€ΠΎΠ²Π½ΡŽ источниками сигнала, Π° Π½Π° DA2 собран нСпосрСдствСнно рСгулятор Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ². Π‘Ρ…Π΅ΠΌΠ° Π½Π΅ ΠΊΠ°ΠΏΡ€ΠΈΠ·Π½Π° ΠΊ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ разбросу Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠ² элСмСнтов ΠΈ Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΎΠ³ΠΎ налаТивания. Π’ качСствС ОУ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π»ΡŽΠ±Ρ‹Π΅ микросхСмы, примСняСмыС Π² Π·Π²ΡƒΠΊΠΎΠ²Ρ‹Ρ… Ρ‚Ρ€Π°ΠΊΡ‚Π°Ρ… усилитСлСй, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ здСсь (ΠΈ Π² ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… схСмах) ΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Π» ΠΈΠΌΠΏΠΎΡ€Ρ‚Π½Ρ‹Π΅ ВА4558, TL072 ΠΈ LM2904. ΠŸΠΎΠ΄ΠΎΠΉΠ΄Ρ‘Ρ‚ любая, Π½ΠΎ Π»ΡƒΡ‡ΡˆΠ΅, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ ОУ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ мСньшим ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ собствСнного ΡˆΡƒΠΌΠ° ΠΈ высоким быстродСйствиСм (коэффициСнтом нарастания Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния). Π­Ρ‚ΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π² справочниках (Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Π°Ρ…). ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎ, здСсь вовсС Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΈΠΌΠ΅Π½Π½ΠΎ эту схСму, Π²ΠΏΠΎΠ»Π½Π΅ ΠΌΠΎΠΆΠ½ΠΎ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Π½Π΅ трёхполосный, Π° ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ (стандартный) двухполосный Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ±Π»ΠΎΠΊ. Но Π½Π΅ Β«ΠΏΠ°ΡΡΠΈΠ²Π½ΡƒΡŽΒ» схСму, Π° с каскадами усилСния-согласования ΠΏΠΎ Π²Ρ…ΠΎΠ΄Ρƒ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ Π½Π° транзисторах ΠΈΠ»ΠΈ ОУ.

Π‘Π»ΠΎΠΊ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ²

Π‘Ρ…Π΅ΠΌ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ², Ρ‚Π°ΠΊΠΆΠ΅, ΠΏΡ€ΠΈ ΠΆΠ΅Π»Π°Π½ΠΈΠΈ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ мноТСство, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΡƒΠ±Π»ΠΈΠΊΠ°Ρ†ΠΈΠΉ Π½Π° Ρ‚Π΅ΠΌΡƒ многополосных усилитСлСй сСйчас достаточно. Для облСгчСния этой Π·Π°Π΄Π°Ρ‡ΠΈ ΠΈ просто для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°, я ΠΏΡ€ΠΈΠ²Π΅Π΄Ρƒ здСсь нСсколько Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… схСм, Π½Π°ΠΉΠ΄Π΅Π½Π½Ρ‹Ρ… Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… источниках:

β€” схСма, которая Π±Ρ‹Π»Π° ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Π° ΠΌΠ½ΠΎΠΉ Π² этом усилитСлС, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ частоты Ρ€Π°Π·Π΄Π΅Π»Π° полос оказались ΠΊΠ°ΠΊ Ρ€Π°Π· Ρ‚Π°ΠΊΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈ Π½ΡƒΠΆΠ½Ρ‹ Π±Ρ‹Π»ΠΈ Β«Π·Π°ΠΊΠ°Π·Ρ‡ΠΈΠΊΡƒΒ» β€” 500 Π“Ρ† ΠΈ 5 ΠΊΠ“Ρ† ΠΈ Π½ΠΈΡ‡Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π΅ΡΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Π½Π΅ ΠΏΡ€ΠΈΡˆΠ»ΠΎΡΡŒ.

β€” вторая схСма, ΠΏΠΎΠΏΡ€ΠΎΡ‰Π΅ Π½Π° ОУ.

И Π΅Ρ‰Ρ‘ ΠΎΠ΄Π½Π° возмоТная схСма, Π½Π° транзисторах:

Как ΡƒΠΆΠ΅ писал вашС, Π²Ρ‹Π±Ρ€Π°Π» ΠΏΠ΅Ρ€Π²ΡƒΡŽ схСму ΠΈΠ·-Π·Π° довольно качСствСнной Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°Ρ†ΠΈΠΈ полос ΠΈ соотвСтствии частот раздСлСния полос Π·Π°Π΄Π°Π½Π½Ρ‹ΠΌ. Волько Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π°Ρ… ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΊΠ°Π½Π°Π»Π° (полосы) Π±Ρ‹Π»ΠΈ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½Ρ‹ простыС рСгуляторы уровня усилСния (ΠΊΠ°ΠΊ это сдСлано, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π² Ρ‚Ρ€Π΅Ρ‚ΡŒΠ΅ΠΉ схСмС, Π½Π° транзисторах). РСгуляторы ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΎΡ‚ 30 Π΄ΠΎ 100 кОм. ΠžΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ усилитСли ΠΈ транзисторы Π²ΠΎ всСх схСмах ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π½Π° соврСмСнныС ΠΈΠΌΠΏΠΎΡ€Ρ‚Π½Ρ‹Π΅ (с ΡƒΡ‡Ρ‘Ρ‚ΠΎΠΌ Ρ†ΠΎΠΊΠΎΠ»Ρ‘Π²ΠΊΠΈ!) для получСния Π»ΡƒΡ‡ΡˆΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² схСм. Никакой настройки всС эти схСмы Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚, Ссли Π½Π΅ трСбуСтся ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ частоты Ρ€Π°Π·Π΄Π΅Π»Π° полос. К соТалСнию, Π΄Π°Ρ‚ΡŒ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΏΠΎ пСрСсчёту этих частот Ρ€Π°Π·Π΄Π΅Π»Π° я Π½Π΅ имСю возмоТности, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ схСмы искались для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° Β«Π³ΠΎΡ‚ΠΎΠ²Ρ‹Π΅Β» ΠΈ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹Ρ… описаний ΠΊ Π½ΠΈΠΌ Π½Π΅ ΠΏΡ€ΠΈΠ»Π°Π³Π°Π»ΠΎΡΡŒ.

Π’ схСму Π±Π»ΠΎΠΊΠ° Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² (пСрвая схСма ΠΈΠ· Ρ‚Ρ€Ρ‘Ρ…) Π±Ρ‹Π»Π° Π΄ΠΎΠ±Π°Π²Π»Π΅Π½Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°Ρ†ΠΈΠΈ ΠΏΠΎ ΠΊΠ°Π½Π°Π»Π°ΠΌ Π‘Π§ ΠΈ Π’Π§. Для этого Π±Ρ‹Π»ΠΈ установлСны Π΄Π²Π° ΠΊΠ½ΠΎΠΏΠΎΡ‡Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Ρ‚ΠΈΠΏΠ° П2К, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… просто ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΡŒ Ρ‚ΠΎΡ‡ΠΊΠΈ соСдинСния Π²Ρ…ΠΎΠ΄ΠΎΠ² Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² β€” R10C9 с ΠΈΡ… ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π°ΠΌΠΈ β€” Β«Π²Ρ‹Ρ…ΠΎΠ΄ Π’Π§Β» ΠΈ Β«Π²Ρ‹Ρ…ΠΎΠ΄ Π‘Π§Β». Π’ этом случаС ΠΏΠΎ этим ΠΊΠ°Π½Π°Π»Π°ΠΌ ΠΈΠ΄Ρ‘Ρ‚ ΠΏΠΎΠ»Π½Ρ‹ΠΉ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал.

УсилитСли мощности

Π‘ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΊΠ°Π½Π°Π»Π° Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π° сигналы Π’Π§-Π‘Π§-НЧ ΠΏΠΎΠ΄Π°ΡŽΡ‚ΡΡ Π½Π° Π²Ρ…ΠΎΠ΄Ρ‹ усилитСлй мощности, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅, Ρ‚Π°ΠΊΠΆΠ΅, ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎ любой ΠΈΠ· извСстных схСм Π² зависимости ΠΎΡ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ мощности всСго усилитСля. Π― Π΄Π΅Π»Π°Π» Π£ΠœΠ—Π§ ΠΏΠΎ извСстной Π΄Π°Π²Π½ΠΎ схСмС ΠΈΠ· ΠΆΡƒΡ€Π½Π°Π»Π° Β«Π Π°Π΄ΠΈΠΎΒ», β„–3, 1991 Π³., стр.51. Π—Π΄Π΅ΡΡŒ даю ссылку Π½Π° «пСрвоисточник», Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΠΎ ΠΏΠΎΠ²ΠΎΠ΄Ρƒ этой схСмы сущСствуСт ΠΌΠ½ΠΎΠ³ΠΎ ΠΌΠ½Π΅Π½ΠΈΠΉ ΠΈ споров ΠΏΠΎ ΠΏΠΎΠ²ΠΎΠ΄ Π΅Ρ‘ «качСствСнности». Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π½Π° ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд это схСма усилитСля класса Β«BΒ» с Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½Ρ‹ΠΌ присутствиСм искаТСний Ρ‚ΠΈΠΏΠ° Β«ΡΡ‚ΡƒΠΏΠ΅Π½ΡŒΠΊΠ°Β», Π½ΠΎ это Π½Π΅ Ρ‚Π°ΠΊ. Π’ схСмС ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΎ Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠ΅ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ транзисторами Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ каскада, Ρ‡Ρ‚ΠΎ позволяСт ΠΈΠ·Π±Π°Π²ΠΈΡ‚ΡŒΡΡ ΠΎΡ‚ этих нСдостатков ΠΏΡ€ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΌ, стандартном Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ. ΠŸΡ€ΠΈ этом схСма ΠΎΡ‡Π΅Π½ΡŒ простая, Π½Π΅ ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π½Π° ΠΊ примСняСмым дСталям ΠΈ Π΄Π°ΠΆΠ΅ транзисторы Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ особого ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° ΠΏΠΎ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ схСма ΡƒΠ΄ΠΎΠ±Π½Π° Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΡ‰Π½Ρ‹Π΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ транзисторы ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π½Π° ΠΎΠ΄ΠΈΠ½ Ρ‚Π΅ΠΏΠ»ΠΎΠΎΡ‚Π²ΠΎΠ΄ ΠΏΠΎΠΏΠ°Ρ€Π½ΠΎ Π±Π΅Π· ΠΈΠ·ΠΎΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π²Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠ² соСдинСны Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ Β«Π²Ρ‹Ρ…ΠΎΠ΄Π°Β», Ρ‡Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ ΠΌΠΎΠ½Ρ‚Π°ΠΆ усилитСля:

ΠŸΡ€ΠΈ настройкС лишь Π’ΠΠ–ΠΠž ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Π΅ Ρ€Π΅ΠΆΠΈΠΌΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ транзисторов ΠΏΡ€Π΅Π΄ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠ³ΠΎ каскада (ΠΏΠΎΠ΄Π±ΠΎΡ€ΠΎΠΌ рСзисторов R7R8) β€” Π½Π° Π±Π°Π·Π°Ρ… этих транзисторов Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ «покоя» ΠΈ Π±Π΅Π· Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ (Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ°) Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ напряТСниС Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 0,4-0,6 Π²ΠΎΠ»ΡŒΡ‚. НапряТСниС питания для Ρ‚Π°ΠΊΠΈΡ… усилитСлСй (ΠΈΡ…, соотвСтствСнно, Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ 6 ΡˆΡ‚ΡƒΠΊ) поднял Π΄ΠΎ 32 Π²ΠΎΠ»ΡŒΡ‚ с Π·Π°ΠΌΠ΅Π½ΠΎΠΉ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… транзисторов Π½Π° 2SA1943 ΠΈ 2SC5200, сопротивлСниС рСзисторов R10R12 ΠΏΡ€ΠΈ этом слСдуСт Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ Π΄ΠΎ 1,5 кОм (для «облСгчСния ΠΆΠΈΠ·Π½ΠΈΒ» стабилитронам Π² Ρ†Π΅ΠΏΠΈ питания Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ОУ). ОУ Ρ‚Π°ΠΊΠΆΠ΅ Π±Ρ‹Π»ΠΈ Π·Π°ΠΌΠ΅Π½Π΅Π½Ρ‹ Π½Π° ВА4558, ΠΏΡ€ΠΈ этом становится Π½Π΅ Π½ΡƒΠΆΠ½Π° Ρ†Π΅ΠΏΡŒ «установки нуля» (Π²Ρ‹Ρ…ΠΎΠ΄Ρ‹ 2 ΠΈ 6 Π½Π° схСмС) ΠΈ, соотвСтствСнно мСняСтся Ρ†ΠΎΠΊΠΎΠ»Ρ‘Π²ΠΊΠ° ΠΏΡ€ΠΈ ΠΏΠ°ΠΉΠΊΠ΅ микросхСмы. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎ этой схСмС Π²Ρ‹Π΄Π°Π²Π°Π» ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΄ΠΎ 150 Π²Π°Ρ‚Ρ‚ (ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ) ΠΏΡ€ΠΈ Π²ΠΏΠΎΠ»Π½Π΅ Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½ΠΎΠΉ стСпСни Π½Π°Π³Ρ€Π΅Π²Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎΠ± этом усилитСлС всё ΠΆΠ΅ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π» Π±Ρ‹ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ Π² «пСрвоисточникС», Ρ‚Π°ΠΌ ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ расписаны Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ построСния, настройки ΠΈ Ρ€Π°Π±ΠΎΡ‚Ρ‹.

Π‘Π»ΠΎΠΊ питания УНЧ

Π’ качСствС Π±Π»ΠΎΠΊΠ° питания Π±Ρ‹Π»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Ρ‹ Π΄Π²Π° трансформатора с Π±Π»ΠΎΠΊΠ°ΠΌΠΈ выпрямитСлСй ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² ΠΏΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΉ, стандартной схСмС. Для питания НЧ полосных ΠΊΠ°Π½Π°Π»ΠΎΠ² (Π»Π΅Π²Ρ‹ΠΉ ΠΈ ΠΏΡ€Π°Π²Ρ‹ΠΉ ΠΊΠ°Π½Π°Π»Ρ‹) β€” трансформатор ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 250 Π²Π°Ρ‚Ρ‚, Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ Π½Π° Π΄ΠΈΠΎΠ΄Π½Ρ‹Ρ… сборках Ρ‚ΠΈΠΏΠ° MBR2560 ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Ρ… ΠΈ кондСнсаторы 40000 ΠΌΠΊΡ„ Ρ… 50 Π²ΠΎΠ»ΡŒΡ‚ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΏΠ»Π΅Ρ‡Π΅ питания. Для Π‘Π§ ΠΈ Π’Π§ ΠΊΠ°Π½Π°Π»ΠΎΠ² β€” трансформатор ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 350 Π²Π°Ρ‚Ρ‚ (взят ΠΈΠ· ΡΠ³ΠΎΡ€Π΅Π²ΡˆΠ΅Π³ΠΎ рСсивСра Β«Π―ΠΌΠ°Ρ…Π°Β»), Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ β€” диодная сборка TS6P06G ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ β€” Π΄Π²Π° кондСнсатора ΠΏΠΎ 25000 ΠΌΠΊΡ„ Ρ… 63 Π²ΠΎΠ»ΡŒΡ‚ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠ΅ ΠΏΠ»Π΅Ρ‡ΠΎ питания. ВсС элСктролитичСскиС кондСнсаторы Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² Π·Π°ΡˆΡƒΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ ΠΏΠ»Ρ‘Π½ΠΎΡ‡Π½Ρ‹ΠΌΠΈ кондСнсаторами Ρ‘ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ 1 ΠΌΠΊΡ„ Ρ… 63 Π²ΠΎΠ»ΡŒΡ‚Π°.

Π’ ΠΎΠ±Ρ‰Π΅ΠΌ, Π±Π»ΠΎΠΊ питания ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ с ΠΎΠ΄Π½ΠΈΠΌ трансформаторм, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, Π½ΠΎ ΠΏΡ€ΠΈ Π΅Π³ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ мощности. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ усилитСля Π² Ρ†Π΅Π»ΠΎΠΌ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС опрСдСляСтся ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ возмоТностями источника питания. ВсС ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ усилитСли (Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ±Π»ΠΎΠΊ, Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Ρ‹) β€” Π·Π°ΠΏΠΈΡ‚Π°Π½Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· этих трансформаторов (ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚ любого ΠΈΠ· Π½ΠΈΡ…), Π½ΠΎ Ρ‡Π΅Ρ€Π΅Π· Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ двуполярного стабилизатора, собранный Π½Π° МБ Ρ‚ΠΈΠΏΠ° ΠšΠ Π•Π (ΠΈΠ»ΠΈ ΠΈΠΌΠΏΠΎΡ€Ρ‚Π½Ρ‹Ρ…) ΠΈΠ»ΠΈ ΠΏΠΎ любой ΠΈΠ· Ρ‚ΠΈΠΏΠΎΠ²Ρ‹Ρ… схСм Π½Π° транзисторах.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ самодСльного усилитСля

Π­Ρ‚ΠΎ, ΠΏΠΎΠΆΠ°Π»ΡƒΠΉ, Π±Ρ‹Π» самый слоТный ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π² ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ подходящСго Π³ΠΎΡ‚ΠΎΠ²ΠΎΠ³ΠΎ корпуса Π½Π΅ нашлось ΠΈ ΠΏΡ€ΠΈΡˆΠ»ΠΎΡΡŒ Π²Ρ‹Π΄ΡƒΠΌΡ‹Π²Π°Ρ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ :-)) Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π»Π΅ΠΏΠΈΡ‚ΡŒ ΠΊΡƒΡ‡Ρƒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ΠΎΠ², Ρ€Π΅ΡˆΠΈΠ» ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ корпус-Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ ΠΎΡ‚ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ 4-канального усилитСля, довольно Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ², ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊΠΎΠΉ:

ВсС «внутрСнности» Π±Ρ‹Π»ΠΈ, СстСствСнно, ΠΈΠ·Π²Π»Π΅Ρ‡Π΅Π½Ρ‹ ΠΈ ΠΊΠΎΠΌΠΏΠΎΠ½ΠΎΠ²ΠΊΠ° ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»Π°ΡΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊΠΎΠΉ (ΠΊ соТалСнию Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΡŽ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΡƒΡŽ Π½Π΅ сдСлал):

β€” ΠΊΠ°ΠΊ Π²ΠΈΠ΄Π½ΠΎ, Π² эту ΠΊΡ€Ρ‹ΡˆΠΊΡƒ-Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ»ΠΈΡΡŒ ΡˆΠ΅ΡΡ‚ΡŒ ΠΏΠ»Π°Ρ‚ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹Ρ… Π£ΠœΠ—Π§ ΠΈ ΠΏΠ»Π°Ρ‚Π° ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ усилитСля-Ρ‚Π΅ΠΌΠ±Ρ€ΠΎΠ±Π»ΠΎΠΊΠ°. ΠŸΠ»Π°Ρ‚Π° Π±Π»ΠΎΠΊΠ° Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² ΡƒΠΆΠ΅ Π½Π΅ Π²Π»Π΅Π·Π»Π°, поэтому Π±Ρ‹Π»Π° Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π° Π½Π° Π΄ΠΎΠ±Π°Π²Π»Π΅Π½Π½ΠΎΠΉ Π·Π°Ρ‚Π΅ΠΌ конструкции ΠΈΠ· алюминиСвого ΡƒΠ³ΠΎΠ»ΠΊΠ° (Π΅Ρ‘ Π²ΠΈΠ΄Π½ΠΎ Π½Π° рисунках). Π’Π°ΠΊΠΆΠ΅, Π² этом «каркасС» Π±Ρ‹Π»ΠΈ установлСны трансформаторы, выпрямитСли ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Ρ‹ Π±Π»ΠΎΠΊΠΎΠ² питания.

Π’ΠΈΠ΄ (спСрСди) со всСми ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌΠΈ ΠΈ рСгуляторами получился Ρ‚Π°ΠΊΠΎΠΉ:

Π’ΠΈΠ΄ сзади, с ΠΊΠΎΠ»ΠΎΠ΄ΠΊΠ°ΠΌΠΈ Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠ² Π½Π° Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠΈ ΠΈ Π±Π»ΠΎΠΊΠΎΠΌ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ (ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½ΠΈΠΊΠ°ΠΊΠΈΠ΅ схСмы элСктронной Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π½Π΅ дСлались ΠΈΠ·-Π·Π° нСдостатка мСста Π² конструкции ΠΈ Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΡƒΡΠ»ΠΎΠΆΠ½ΡΡ‚ΡŒ схСму):

Π’ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ каркас ΠΈΠ· ΡƒΠ³ΠΎΠ»ΠΊΠ° прСдполагаСтся, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, Π·Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ панСлями для придания издСлию Π±ΠΎΠ»Π΅Π΅ Β«Ρ‚ΠΎΠ²Π°Ρ€Π½ΠΎΠ³ΠΎΒ» Π²ΠΈΠ΄Π°, Π½ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ это Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΠΆΠ΅ сам Β«Π·Π°ΠΊΠ°Π·Ρ‡ΠΈΠΊΒ», ΠΏΠΎ своСму Π»ΠΈΡ‡Π½ΠΎΠΌΡƒ вкусу. А Π² Ρ†Π΅Π»ΠΎΠΌ, ΠΏΠΎ качСству ΠΈ мощности звучания, конструкция ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»Π°ΡΡŒ Π²ΠΏΠΎΠ»Π½Π΅ сСбС приличная. Автор ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°: АндрСй Π‘Π°Ρ€Ρ‹ΡˆΠ΅Π² (ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ для сайта 2shemi.ru).

2shemi.ru

Π‘Ρ…Π΅ΠΌΡ‹ усилитСлСй | 2 Π‘Ρ…Π΅ΠΌΡ‹

Π‘Ρ…Π΅ΠΌΡ‹ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ усилитСлСй Π·Π²ΡƒΠΊΠ° Ρ€Π°Π·Π½ΠΎΠΉ мощности β€” для Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠΎΠ², ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ ΠΈ ΠΌΠΎΡ‰Π½Ρ‹Ρ… АБ 100-1000 Π²Π°Ρ‚Ρ‚. ВсС УНЧ подходят для сборки своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ (Π΅ΡΡ‚ΡŒ ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹).

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΠ΅ΠΌ Π΅Ρ‰Ρ‘ ΠΎΠ΄ΠΈΠ½ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ усилитСля Π½Π° Π·Π½Π°ΠΌΠ΅Π½ΠΈΡ‚ΠΎΠΉ микросхСмС TDA7294. Π­Ρ‚ΠΎ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎ систСмС 2.1. Канал сабвуфСра β€” это TDA7294 Π² мостовом Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ, Π° Π½Π° стСрСоканалы …

ΠžΠ±Π·ΠΎΡ€ Π·Π½Π°ΠΌΠ΅Π½ΠΈΡ‚ΠΎΠΉ схСмы Π΄Π²ΡƒΡ…Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ усилитСля класса A, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‰Π΅Π³ΠΎ JFET ΠΈ MOSFET Π² ΠΎΡ‡Π΅Π½ΡŒ простой двухступСнчатой ΠΊΠΎΠΌΠΏΠ»Π΅ΠΌΠ΅Π½Ρ‚Π°Ρ€Π½ΠΎΠΉ схСмС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ β€” Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠΎΡ…ΠΎΠΆΠ΅ΠΉ Π½Π° Aleph J. Π”Π°Π½Π½Ρ‹ΠΉ …

По мнСнию ΠΌΠ½ΠΎΠ³ΠΈΡ… Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ, LM3886 β€” ΠΎΠ΄Π½Π° ΠΈΠ· самых ΡƒΠ²Π°ΠΆΠ°Π΅ΠΌΡ‹Ρ… микросхСм для усилитСлСй Π·Π²ΡƒΠΊΠ°. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π΅Ρ‘ популярности являСтся ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΈΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ искаТСний, ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ внСшниС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ …

ΠžΡ‚Π»ΠΈΡ‡Π½Π°Ρ микросхСма для сборки самодСльного ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ с довольно большой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ это TDA2050. Но прСдставлСнная инструкция ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ ΠΈ ΠΊ любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΠΎΡ…ΠΎΠΆΠ΅ΠΉ ΠΏΠΎ структурС ΠΌ/с, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ …

НСдавно ΠΏΡ€ΠΎΡΠ»ΡƒΡˆΠ°Π½Π½Ρ‹ΠΉ Ρƒ Π΄Ρ€ΡƒΠ³Π° ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎΠ±ΡƒΠ΄ΠΈΠ» Ρ‚ΠΎΠΆΠ΅ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ сСбС А-класс УНЧ Π½Π° Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠΈ. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ этого усилитСля Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ проста, Ρ‡Ρ‚ΠΎ Π΄Π°ΠΆΠ΅ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠΌ Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡΠΌ это удастся. Π’ …

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ Π² Π²ΠΈΠ΄Π΅ Π΄Π²ΡƒΡ… ΠΌΠΎΠ½ΠΎΠ±Π»ΠΎΠΊΠΎΠ², скручСнных вмСстС ΠΈ Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ нСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ схСма Π±Ρ‹Π»Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π° Π»Π΅Ρ‚ 30 Π½Π°Π·Π°Π΄, Π·Π²ΡƒΠΊ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹ΠΉ. Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ …

Π­Ρ‚ΠΎ нСслоТноС, Π½ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π² Π±Ρ‹Ρ‚Ρƒ устройство β€” ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° для Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠΎΠ², ΠΎΠ½ питаСтся ΠΎΡ‚ Π΄Π²ΡƒΡ… AAA Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ Π½Π° 3 Π’ ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ …

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΠ΅ΠΌ ΠΊΠΎΠ½Ρ†Π΅ΠΏΡ†ΠΈΡŽ Π΄Π²ΡƒΡ… стСрСоусилитСлСй с Π½ΠΈΠ·ΠΊΠΈΠΌ энСргопотрСблСниСм ΠΈ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ напряТСниСм для питания Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ ΠΈΠ»ΠΈ Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠΎΠ². Π‘Ρ‹Π»ΠΎ нСсколько ΠΌΠΎΡ‚ΠΈΠ²ΠΎΠ² для Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ этого ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°. Одним ΠΈΠ· …

Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ усилитСли Π·Π²ΡƒΠΊΠ°, ΠΊΠ°ΠΊ ΠΌΠΈΠΊΡ€ΠΎΡ„ΠΎΠ½Π½Ρ‹Π΅, Ρ‚Π°ΠΊ ΠΈ ΠΌΠΎΡ‰Π½Ρ‹Π΅ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹Π΅ Π£ΠœΠ—Π§, Π½ΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ настройкС Π² эталонном сигналС постоянной Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹. МногиС ΠΈΡΠΏΡ‹Ρ‚Ρ‹Π²Π°ΡŽΡ‚ ΠΈ Π½Π°ΡΡ‚Ρ€Π°ΠΈΠ²Π°ΡŽΡ‚ схСмы УНЧ просто …

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ. Под этим словом Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ людСй ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΠΎΠ±Ρ‹Ρ‡Π½ΡƒΡŽ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ с ΠΏΠ°Ρ€ΠΎΠΉ рСгуляторов ΠΈ ΠΊΠ½ΠΎΠΏΠΎΠΊ. Новички Π² элСктроникС ΡƒΠΆΠ΅ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚, Ρ‡Ρ‚ΠΎ это такая ΠΏΠ»Π°Ρ‚Π° с микросхСмой, …

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΠ΅ΠΌ ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΠΉ ΠΌΠΈΠ½ΠΈ-ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ прСдусилитСля для ΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°Ρ‚Π΅Π»Π΅ΠΉ Π²ΠΈΠ½ΠΈΠ»ΠΎΠ²Ρ‹Ρ… дисков. Π’ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΡ… конструкций ΠΎΠ½ сдСлан Π½Π° соврСмСнных ΠΌΠ°Π»ΠΎΡˆΡƒΠΌΡΡ‰ΠΈΡ… ΠΏΠΎΠ»Π΅Π²Ρ‹Ρ… транзисторах. Π­Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ простой ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ для …

Поводом ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ эту ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ Π±Ρ‹Π» Π½Π΅ΠΏΠ»ΠΎΡ…ΠΎΠΉ ΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°Ρ‚Π΅Π»ΡŒ пластинок Π£Π½ΠΈΡ‚Ρ€Π° ΠΈ довольно большая коллСкция Π²ΠΈΠ½ΠΈΠ»Π°. Π‘Π»ΠΎΠΊ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Π±Ρ‹Π» ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°Ρ‚Π΅Π»ΡŒ Π² Π³ΠΎΠ΄Ρ‹ Π΅Π³ΠΎ использования, Π³Π΄Π΅-Ρ‚ΠΎ …

ПослС постройки Π±ΠΎΠ»ΡŒΡˆΠΈΡ… акустичСских систСм оказалось, Ρ‡Ρ‚ΠΎ ΠΈΠΌ сущСствСнно для раскачки Π½Π΅ Ρ…Π²Π°Ρ‚Π°Π΅Ρ‚ мощности, ΠΈ Π±Ρ‹Π»ΠΎ принято Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ НЧ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±Ρ‹Π» Π±Ρ‹ достаточно …

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΠ΅ΠΌ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ НЧ класса D Π½Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Π΅ΠΈΡ… ΠΊΠ°Π½Π°Π»ΠΎΠ² 1000 Π’Ρ‚. ΠšΠΎΡ€ΠΏΡƒΡ Π±Ρ‹Π» взят ΠΎΡ‚ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΡ… ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΎΠ² Π½Π΅ слишком ΡƒΡΡ‚Ρ€Π°ΠΈΠ²Π°Π²ΡˆΠΈΡ… ΠΏΠΎ Ρ€Π°Π±ΠΎΡ‚Π΅ усилитСлСй. …

БСйчас рСдакция 2shemi.ru ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ нСсколько Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² исполнСния Π·Π½Π°ΠΌΠ΅Π½ΠΈΡ‚ΠΎΠ³ΠΎ Π½ΠΈΠ·ΠΊΠΎΠ±ΡŽΠ΄ΠΆΠ΅Ρ‚Π½ΠΎΠ³ΠΎ усилитСля мощности Π·Π²ΡƒΠΊΠ° Π½Π° Π΄Π²ΡƒΡ… Ρ‡ΠΈΠΏΠ°Ρ… TDA7294. Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ Π½Π΅ΠΌΡƒ Π΄Π²ΡƒΡ… АБ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ …

Π­Ρ‚ΠΎΡ‚ ΠΌΠΈΠΊΡ€ΠΎΡ„ΠΎΠ½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π±Ρ‹Π» сдСлан ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΡˆΡƒΠΌ ΠΈ нСдостаточная Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΌΠ°Π³Π°Π·ΠΈΠ½Π½Ρ‹Ρ… Π³Π°Ρ€Π½ΠΈΡ‚ΡƒΡ€ ΠΈ ΠΌΠΈΠΊΡ€ΠΎΡ„ΠΎΠ½ΠΎΠ² для ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π±Ρ‹Π»ΠΈ ΠΊΡ€Π°ΠΉΠ½Π΅ Ρ€Π°Π·Π΄Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ, Π° ΠΏΠΎΠΊΡƒΠΏΠ°Ρ‚ΡŒ высококачСствСнныС Π·Π° 50+ …

ВсСм Π΄ΠΎΠ±Ρ€ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. ΠŸΠΎΠ·Π²ΠΎΠ»ΡŒΡ‚Π΅ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ силовой ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€ для питания ΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ аудиоусилитСля. К соТалСнию, Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅ ΠΌΠ°Π»ΠΎ Ρ‚Π°ΠΊΠΈΡ… ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΎΠ², особСнно Ρ…ΠΎΡ€ΠΎΡˆΠΎ повторяСмых. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Ρ€Π΅ΡˆΠ΅Π½ΠΎ Π±Ρ‹Π»ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ …

ΠœΠΎΡ‰Π½Ρ‹Π΅ ΠΊΠΎΠ»ΠΎΠ½ΠΊΠΈ это ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠΎ, Π²ΠΎΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π΅ всСгда Π΅ΡΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΡΠ»ΡƒΡˆΠ°Ρ‚ΡŒ ΠΌΡƒΠ·Ρ‹ΠΊΡƒ Π½Π° Ρ‚Π°ΠΊΠΎΠΉ громкости, часто приходится ΡΠΈΠ΄Π΅Ρ‚ΡŒ Π΄ΠΎΠΌΠ° Π² Π½Π°ΡƒΡˆΠ½ΠΈΠΊΠ°Ρ…, Ρ‡Ρ‚ΠΎΠ± Π½Π΅ Π±Π΅ΡΠΏΠΎΠΊΠΎΠΈΡ‚ΡŒ …

Π’Π΅, ΠΊΡ‚ΠΎ ΡΠΎΠ±ΠΈΡ€Π°ΡŽΡ‚ усилитСли Π·Π²ΡƒΠΊΠ° своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ с простых схСм Π½Π° ΠΏΠ°Ρ€Ρƒ дСсятков Π²Π°Ρ‚Ρ‚, Π·Π°Ρ‚Π΅ΠΌ Π±Π΅Ρ€ΡƒΡ‚ΡŒΡΡ Π·Π° 500-Π²Π°Ρ‚Ρ‚Π½Ρ‹Ρ… монстров ΠΈ послС Π΄ΠΎΠ»Π³ΠΎΠ³ΠΎ ΠΏΡƒΡ‚ΠΈ …

Π‘Π½Π°Ρ‡Π°Π»Π° Π²ΠΎΠ·Π½ΠΈΠΊΠ»Π° идСя ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΡƒΡŽ ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΡƒΡŽ Π±Π»ΡŽΡ‚ΡƒΡ ΠΊΠΎΠ»ΠΎΠ½ΠΊΡƒ, Π½ΠΎ Ρ„ΠΈΡ€ΠΌΠ΅Π½Π½Ρ‹Π΅ JBL стоят Π΄ΠΎ 300$, ΠΊ Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈΡ… Ρ€Π΅Π΄ΠΊΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 40 Π²Π°Ρ‚Ρ‚, поэтому Ρ€Π΅ΡˆΠ΅Π½ΠΎ …

2shemi.ru

Как ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠΈΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ°


МногиС ΠΈΠ½Ρ‚Π΅Ρ€Π΅ΡΡƒΡŽΡ‚ΡΡ способом изготовлСния ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ ΠΈΠ»ΠΈ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠΎΠ² для смартфонов ΠΈ ΠΏΠ»Π°Π½ΡˆΠ΅Ρ‚ΠΎΠ². Однако ΠΏΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠΈΡ‚ΡŒ ΠΊ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΡŽ самих Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠΎΠ², Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ·Π°Π±ΠΎΡ‚ΠΈΡ‚ΡŒΡΡ ΠΎΠ± усилитСлС. Π’ этом ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π΅ ΠΌΡ‹ сдСлаСм ΠΎΠ±Π·ΠΎΡ€ Π²ΠΈΠ΄Π΅ΠΎΡ€ΠΎΠ»ΠΈΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ посвящСн сборкС ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅Π³ΠΎ усилитСля.

А Π½Π°Ρ‡Π½Π΅ΠΌ с просмотра авторского Π²ΠΈΠ΄Π΅ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°

[media=https://www.youtube.com/watch?v=FRXbFRzczF8]

Π˜Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎ ΠΆΠ΅ Π½Π°ΠΌ понадобится, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ:
— ΠΊΠΎΠ½Π½Π΅ΠΊΡ‚ΠΎΡ€ для ΠΊΡ€ΠΎΠ½Ρ‹;
— ΠΊΡ€ΠΎΠ½Π° Π½Π° 9 Π²ΠΎΠ»ΡŒΡ‚;
— Π΄ΠΈΠ½Π°ΠΌΠΈΠΊ 0.5-1 Π’Ρ‚ ΠΈ сопротивлСниСм 8 Ом;
— ΠΌΠΈΠ½ΠΈ Π΄ΠΆΠ΅ΠΊ Π½Π° 3.5 ΠΌΠΌ;
— рСзистор Π½Π° 10 Ом;
— Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ;
— микросхСма Π›Πœ386;
— кондСнсатор Π½Π° 10 Π²ΠΎΠ»ΡŒΡ‚.

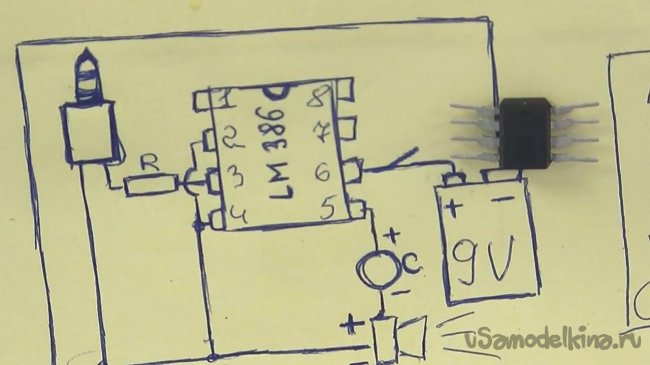

Π§Ρ‚ΠΎΠ±Ρ‹ процСсс сборки Π½Π΅ показался ΠΎΡ‡Π΅Π½ΡŒ слоТным, прСдставляСм Π²Π°ΡˆΠ΅ΠΌΡƒ вниманию схСму Π±ΡƒΠ΄ΡƒΡ‰Π΅Π³ΠΎ усилитСля.


ΠŸΠΎΡΠΌΠΎΡ‚Ρ€Π΅Π² Π½Π° микросхСму с Π±ΠΎΠ»Π΅Π΅ Π±Π»ΠΈΠ·ΠΊΠΎΠ³ΠΎ расстояния, ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΎΠ½Π° ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΠΎ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ΠΌ Π»Π°ΠΏΠΊΠ°ΠΌ с ΠΎΠ±Π΅ΠΈΡ… сторон. Π’ суммС получаСтся 8 Π»Π°ΠΏΠΎΠΊ. Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Ρ‚ΡŒ ΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ микросхСму Π²Π²Π΅Ρ€Ρ… Π½ΠΎΠ³Π°ΠΌΠΈ ΠΈ Ρ‚Π΅ΠΌ самым ΠΎΡˆΠΈΠ±ΠΈΡ‚ΡŒΡΡ с ΠΏΠ°ΠΉΠΊΠΎΠΉ, Π½Π° микросхСмС прСдусмотрСна нСбольшая ΠΌΠ΅Ρ‚ΠΊΠ° похоТая Π½Π° ΠΏΠΎΠ»ΡƒΠΊΡ€ΡƒΠ³. Π­Ρ‚Π° ΠΌΠ΅Ρ‚ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°Ρ‚ΡŒΡΡ свСрху.

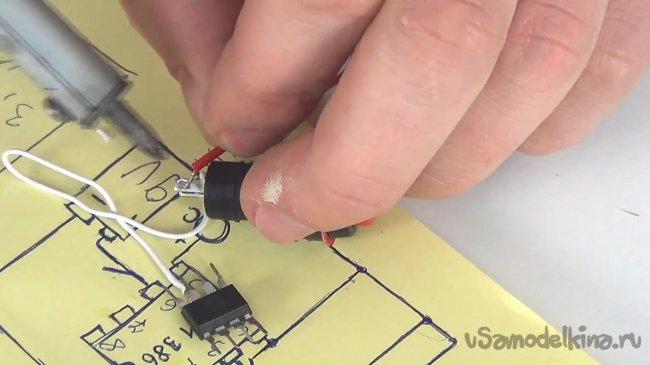

НачнСм с ΠΏΠ°ΠΉΠΊΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠ΄Ρ‚ΠΈ ΠΊ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŽ ΠΈ ΠΏΠ»ΡŽΡΠΎΠ²ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ ΠΊΡ€ΠΎΠ½Ρ‹. Π­Ρ‚ΠΎΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΊ ΡˆΠ΅ΡΡ‚ΠΎΠΉ Π»Π°ΠΏΠΊΠ΅ микросхСмС, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π²Ρ‚ΠΎΡ€ΠΎΠΉ снизу Π½Π° ΠΏΡ€Π°Π²ΠΎΠΉ сторонС.


Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ ΠΊΠΎΠ½Π΅Ρ† ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΊ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŽ. Π’ΡƒΡ‚ стоит ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎ словам Π°Π²Ρ‚ΠΎΡ€Π° ΠΈΠ΄Π΅ΠΈ, сама схСма Π½Π΅ прСдставляСт Π½ΠΈΠΊΠ°ΠΊΠΎΠΉ трудности ΠΈ со сборкой ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΏΡ€Π°Π²ΠΈΡ‚ΡŒΡΡ Π΄Π°ΠΆΠ΅ Ρ‚ΠΎΡ‚, ΠΊΡ‚ΠΎ Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ особых Π½Π°Π²Ρ‹ΠΊΠΎΠ² Π² элСктроникС.

ПослС ΡƒΡΠΏΠ΅ΡˆΠ½ΠΎΠΉ ΠΏΠ°ΠΉΠΊΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π½ΡƒΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π° Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ свободСн. Π’ΡƒΡ‚ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ плюсовой ΠΏΡ€ΠΎΠ²ΠΎΠ΄, ΠΈΠ΄ΡƒΡ‰ΠΈΠΉ ΠΎΡ‚ ΠΊΠΎΠ½Π½Π΅ΠΊΡ‚ΠΎΡ€Π° ΠΊΡ€ΠΎΠ½Ρ‹. ПослС Ρ‚Π°ΠΊΠΎΠΉ нСслоТной ΠΏΠ°ΠΉΠΊΠΈ, ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ этап изготовлСния усилитСля ΡƒΡΠΏΠ΅ΡˆΠ½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΡ€ΠΎΠΉΠ΄Π΅Π½.

ΠŸΠ΅Ρ€Π΅ΠΉΠ΄Π΅ΠΌ ΠΊ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Π»Π°ΠΏΠΊΠ΅, которая Π½Π° схСмС ΠΎΡ‚ΠΌΠ΅Ρ‡Π΅Π½Π° Ρ†ΠΈΡ„Ρ€ΠΎΠΉ 5 ΠΈ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ нСпосрСдствСнно ΠΏΠΎΠ΄ ΡˆΠ΅ΡΡ‚ΠΎΠΉ Π»Π°ΠΏΠΊΠΎΠΉ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΉ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΡ‹ припаяли ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Π½Π° ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅ΠΌ этапС Ρ€Π°Π±ΠΎΡ‚Ρ‹. К этой Π»Π°ΠΏΠΊΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ плюсовой ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ кондСнсатора.

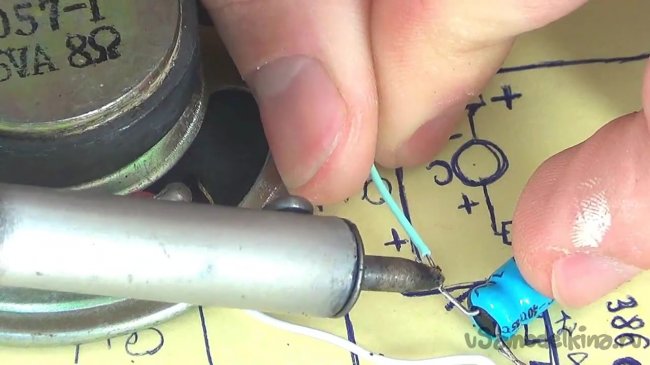

ΠžΡ‚ кондСнсатора Ρƒ нас остаСтся минусовой ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΊ ΠΏΠ»ΡŽΡΠΎΠ²ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ°. ΠŸΡ€ΠΈ ΠΆΠ΅Π»Π°Π½ΠΈΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚ΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ прямой ΠΏΠ°ΠΉΠΊΠΈ кондСнсатора ΠΊ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Ρ€Π΅Ρ‡ΡŒ Π΅Π³ΠΎ ΠΎΡ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ, ΠΊΠ°ΠΊ это Π΄Π΅Π»Π°Π΅Ρ‚ Π°Π²Ρ‚ΠΎΡ€. Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС Π½ΡƒΠΆΠ½ΠΎ ΡƒΠΊΠΎΡ€ΠΎΡ‚ΠΈΡ‚ΡŒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ кондСнсатора ΠΈ ΡƒΠ΄Π»ΠΈΠ½ΠΈΡ‚ΡŒ Π΅Π³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΌ.

ПослС этого ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ ΠΎΡ‚ минуса кондСнсатора ΠΊ ΠΏΠ»ΡŽΡΡƒ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ°.

ΠœΠΈΠ½ΡƒΡΠΎΠ²ΠΎΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΊ Ρ‡Π΅Ρ‚Π²Π΅Ρ€Ρ‚ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π»Π°ΠΏΠΊΠ°ΠΌ Π½Π° микросхСмС. БоотвСтствСнно это ниТняя ΠΈ вторая свСрху Π»Π°ΠΏΠΊΠΈ Π½Π° Π»Π΅Π²ΠΎΠΉ сторонС. Для этого Π±Π΅Ρ€Π΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ ΠΈ ΠΏΡ€ΠΈΠΏΠ°ΠΈΠ²Π°Π΅ΠΌ ΠΊ минусу Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ°.

ПослС этого соСдиняСм этот ΠΏΡ€ΠΎΠ²ΠΎΠ΄ с Ρ‡Π΅Ρ‚Π²Π΅Ρ€Ρ‚ΠΎΠΉ Π»Π°ΠΏΠΊΠ΅ микросхСмы.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ этот ΠΆΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ со Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π»Π°ΠΏΠΊΠΎΠΉ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΡƒ. Π‘Π΅Ρ€Π΅ΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ. Один ΠΊΠΎΠ½Π΅Ρ† ΠΏΡ€ΠΈΠΏΠ°ΠΈΠ²Π°Π΅ΠΌ ΠΊ Ρ‡Π΅Ρ‚Π²Π΅Ρ€Ρ‚ΠΎΠΉ Π»Π°ΠΏΠΊΠ΅, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΡƒΠΆΠ΅ Π΅ΡΡ‚ΡŒ ΠΎΠ΄ΠΈΠ½ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π° Π²Ρ‚ΠΎΡ€ΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ† – ΠΊΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π»Π°ΠΏΠΊΠ΅.

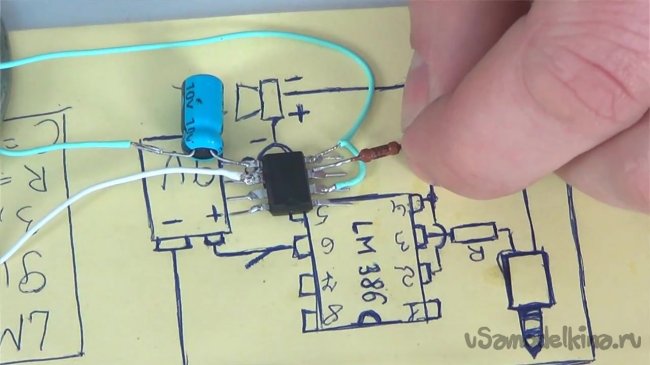

К Ρ‚Ρ€Π΅Ρ‚Π΅ΠΉ Π»Π°ΠΏΠΊΠ΅ с Π»Π΅Π²ΠΎΠΉ стороны, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΉ, которая Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΠΌΠΈ двумя, ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ рСзистор.

Ко Π²Ρ‚ΠΎΡ€ΠΎΠΉ Π½ΠΎΠΆΠΊΠ΅ рСзистора ΠΏΡ€ΠΈΠΏΠ°ΠΈΠ²Π°Π΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠ΄Ρ‚ΠΈ ΠΊ ΠΏΠ»ΡŽΡΠΎΠ²ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ Π½Π° ΠΌΠΈΠ½ΠΈ Π΄ΠΆΠ΅ΠΊΠ΅.

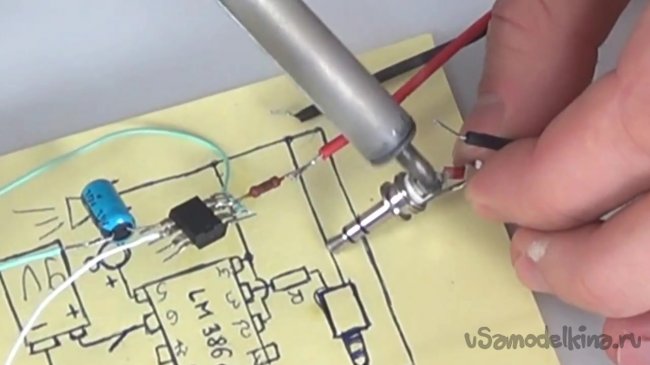

Π Π°Π·Π±ΠΈΡ€Π°Π΅ΠΌ ΠΌΠΈΠ½ΠΈ Π΄ΠΆΠ΅ΠΊ. На ΠΌΠΈΠ½ΠΈ Π΄ΠΆΠ΅ΠΊΠ΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ Π°Π²Ρ‚ΠΎΡ€, Π΅ΡΡ‚ΡŒ Π΄Π²Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° – Π½Π° Π»Π΅Π²Ρ‹ΠΉ ΠΈ ΠΏΡ€Π°Π²Ρ‹ΠΉ ΠΊΠ°Π½Π°Π»Ρ‹. Π˜Ρ… Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΈ ΠΏΡ€ΠΈΠΏΠ°ΠΈΠ²Π°Π΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, ΠΈΠ΄ΡƒΡ‰ΠΈΠΉ ΠΎΡ‚ рСзистора ΠΊ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌ.

ΠœΠΈΠ½ΡƒΡ ΠΈΠ»ΠΈ массу ΠΎΡ‚ Π΄ΠΆΠ΅ΠΊΠ° Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ ΠΊ минусовому ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ Π½Π° Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ΅.

Π’ Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ остаСтся ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ минус ΠΎΡ‚ ΠΊΠΎΠ½Π½Π΅ΠΊΡ‚ΠΎΡ€Π° ΠΊΡ€ΠΎΠ½Ρ‹ ΠΊ минусу Π½Π° Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ΅.

ПослС Ρ‚Π°ΠΊΠΈΡ… нСслоТных манипуляций ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ эффСктный ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для изготовлСния ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½ΠΎΠΉ ΠΊΠΎΠ»ΠΎΠ½ΠΊΠΈ для ΠΏΠ»Π°Π½ΡˆΠ΅Ρ‚Π° ΠΈΠ»ΠΈ смартфона.
Доставка Π½ΠΎΠ²Ρ‹Ρ… самодСлок Π½Π° ΠΏΠΎΡ‡Ρ‚Ρƒ

ΠŸΠΎΠ»ΡƒΡ‡Π°ΠΉΡ‚Π΅ Π½Π° ΠΏΠΎΡ‡Ρ‚Ρƒ ΠΏΠΎΠ΄Π±ΠΎΡ€ΠΊΡƒ Π½ΠΎΠ²Ρ‹Ρ… самодСлок. Никакого спама, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ»Π΅Π·Π½Ρ‹Π΅ ΠΈΠ΄Π΅ΠΈ!

*Заполняя Ρ„ΠΎΡ€ΠΌΡƒ Π²Ρ‹ ΡΠΎΠ³Π»Π°ΡˆΠ°Π΅Ρ‚Π΅ΡΡŒ Π½Π° ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΡƒ ΠΏΠ΅Ρ€ΡΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… Π΄Π°Π½Π½Ρ‹Ρ…

Π‘Ρ‚Π°Π½ΠΎΠ²ΠΈΡ‚Π΅ΡΡŒ Π°Π²Ρ‚ΠΎΡ€ΠΎΠΌ сайта, ΠΏΡƒΠ±Π»ΠΈΠΊΡƒΠΉΡ‚Π΅ собствСнныС ΡΡ‚Π°Ρ‚ΡŒΠΈ, описания самодСлок с ΠΎΠΏΠ»Π°Ρ‚ΠΎΠΉ Π·Π° тСкст. ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ здСсь.

usamodelkina.ru

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-1Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-1

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС β€” Hi-Fi ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° TDA7294

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС β€” нСсмотря Π½Π° ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ простоту, обСспСчиваСт довольно высокиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹. Π’ΠΎΠΎΠ±Ρ‰Π΅-Ρ‚ΠΎ, ΠΏΠΎ ΠΏΡ€Π°Π²Π΄Π΅ говоря, Ρƒ «микросхСмных» усилитСлСй Π΅ΡΡ‚ΡŒ ряд ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠΉ, поэтому усилитСли Π½Π° «рассыпухС» ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ высокиС ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΠΈ. Π’ Π·Π°Ρ‰ΠΈΡ‚Ρƒ микросхСмы (Π° ΠΈΠ½Π°Ρ‡Π΅ ΠΏΠΎΡ‡Π΅ΠΌΡƒ я ΠΈ сам Π΅Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽ, ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ?) ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ:

ΠŸΡ€ΠΎΡΡ‚Π°Ρ ΠΈ эффСктивная схСма

  • схСма ΠΎΡ‡Π΅Π½ΡŒ простая
  • ΠΈ ΠΎΡ‡Π΅Π½ΡŒ дСшСвая
  • ΠΈ практичСски Π½Π΅ нуТдаСтся Π² Π½Π°Π»Π°Π΄ΠΊΠ΅
  • ΠΈ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π·Π° ΠΎΠ΄ΠΈΠ½ Π²Π΅Ρ‡Π΅Ρ€
  • Π° качСство прСвосходит ΠΌΠ½ΠΎΠ³ΠΈΠ΅ усилитСли 70-Ρ… … 80-Ρ… Π³ΠΎΠ΄ΠΎΠ², ΠΈ Π²ΠΏΠΎΠ»Π½Π΅ достаточно для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ (Π΄Π° ΠΈ соврСмСнныС систСмы Π΄ΠΎ 300 Π΄ΠΎΠ»Π»Π°Ρ€ΠΎΠ² ΠΌΠΎΠ³ΡƒΡ‚ Π΅ΠΉ ΡƒΡΡ‚ΡƒΠΏΠΈΡ‚ΡŒ)
  • Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚ ΠΈ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰Π΅ΠΌΡƒ, ΠΈ ΠΎΠΏΡ‹Ρ‚Π½ΠΎΠΌΡƒ Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡŽ (ΠΌΠ½Π΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΊΠ°ΠΊ-Ρ‚ΠΎ понадобился ΠΌΠ½ΠΎΠ³ΠΎΠΊΠ°Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΎΠ΄Π½Ρƒ ΠΈΠ΄Π΅ΠΉΠΊΡƒ. Π£Π³Π°Π΄Π°ΠΉΡ‚Π΅, ΠΊΠ°ΠΊ я поступил?).

Π’ любом случаС, ΠΏΠ»ΠΎΡ…ΠΎ сдСланный ΠΈ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ настроСнный ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° «рассыпухС» Π±ΡƒΠ΄Π΅Ρ‚ Π·Π²ΡƒΡ‡Π°Ρ‚ΡŒ Ρ…ΡƒΠΆΠ΅ микросхСмного. А наша Π·Π°Π΄Π°Ρ‡Π° β€” ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ. Надо ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π·Π²ΡƒΡ‡Π°Π½ΠΈΠ΅ усилитСля ΠΎΡ‡Π΅Π½ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π΅ (Ссли Π΅Π³ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ), Π΅ΡΡ‚ΡŒ информация, Ρ‡Ρ‚ΠΎ какая-Ρ‚ΠΎ Ρ„ΠΈΡ€ΠΌΠ° выпускала Hi-End усилитСли Π½Π° микросхСмС TDA7294! И наш ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½ΠΈΡ‡ΡƒΡ‚ΡŒ Π½Π΅ Ρ…ΡƒΠΆΠ΅!!!

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС β€” это практичСски ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π΅Π½ΠΈΠ΅ схСмы Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅ΠΌΠΎΠΉ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ. И это нСслучайно β€” ΡƒΠΆ ΠΊΡ‚ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ Π·Π½Π°Π΅Ρ‚, ΠΊΠ°ΠΊ Π΅Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ. И навСрняка Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΈΡ… нСоТиданностСй ΠΈΠ·-Π·Π° нСстандартного Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈΠ»ΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹.

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-2Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-2

Π’Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚Ρ€Π°ΠΊΡ‚

Входная Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ° R1C1 прСдставляСт собой Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ Π½ΠΈΠΆΠ½ΠΈΡ… частот (ЀНЧ), ΠΎΠ±Ρ€Π΅Π·Π°ΡŽΡ‰ΠΈΠΉ всС Π²Ρ‹ΡˆΠ΅ 90 ΠΊΠ“Ρ†. Π‘Π΅Π· Π½Π΅Π³ΠΎ нСльзя β€” Π₯Π₯I Π²Π΅ΠΊ β€” это Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ Π²Π΅ΠΊ высокочастотных ΠΏΠΎΠΌΠ΅Ρ…. Частота срСза этого Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π° довольно высока. Но это ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ β€” я вСдь Π½Π΅ знаю, ΠΊ Ρ‡Π΅ΠΌΡƒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ этот ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ. Если Π½Π° Π²Ρ…ΠΎΠ΄Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡΡ‚ΠΎΡΡ‚ΡŒ рСгулятор громкости, Ρ‚ΠΎ Π² самый Ρ€Π°Π· β€” Π΅Π³ΠΎ сопротивлСниС добавится ΠΊ R1, ΠΈ частота срСза снизится (ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния рСгулятора громкости ~10 кОм, большС β€” Π»ΡƒΡ‡ΡˆΠ΅, Π½ΠΎ Π½Π°Ρ€ΡƒΡˆΠΈΡ‚ΡΡ Π·Π°ΠΊΠΎΠ½ рСгулирования).

Π”Π°Π»Π΅Π΅ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ° R2C2 выполняСт прямо ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½ΡƒΡŽ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ β€” Π½Π΅ пропускаСт Π½Π° Π²Ρ…ΠΎΠ΄ частоты Π½ΠΈΠΆΠ΅ 7 Π“Ρ†. Если для вас это слишком Π½ΠΈΠ·ΠΊΠΎ, Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ Π‘2 ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ. Если сильно ΡƒΠ²Π»Π΅Ρ‡ΡŒΡΡ сниТСниСм Смкости, ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡΡ‚Π°Ρ‚ΡŒΡΡ совсСм Π±Π΅Π· Π½ΠΈΠ·ΠΊΠΈΡ…. Для ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° Π‘2 Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 0,33 ΠΌΠΊΡ„. И ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ Ρƒ кондСнсаторов разброс СмкостСй довольно большой, поэтому Ссли написано 0,47 ΠΌΠΊΡ„, Ρ‚ΠΎ запросто ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΌ 0,3! И Π΅Ρ‰Π΅. На Π½ΠΈΠΆΠ½Π΅ΠΉ Π³Ρ€Π°Π½ΠΈΡ†Π΅ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ сниТаСтся Π² 2 Ρ€Π°Π·Π°, поэтому Π΅Π΅ Π»ΡƒΡ‡ΡˆΠ΅ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ΅:

Π‘2[ΠΌΠΊΠ€] = 1000 / ( 6,28 * Fmin[Π“Ρ†] * R2[кОм])

РСзистор R2 Π·Π°Π΄Π°Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС усилитСля. Π•Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° нСсколько большС, Ρ‡Π΅ΠΌ ΠΏΠΎ Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Ρƒ, Π½ΠΎ это ΠΈ Π»ΡƒΡ‡ΡˆΠ΅ β€” слишком Π½ΠΈΠ·ΠΊΠΎΠ΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС ΠΌΠΎΠΆΠ΅Ρ‚ Β«Π½Π΅ ΠΏΠΎΠ½Ρ€Π°Π²ΠΈΡ‚ΡŒΡΡΒ» источнику сигнала. Π£Ρ‡Ρ‚ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ Ссли ΠΏΠ΅Ρ€Π΅Π΄ усилитСлСм Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ рСгулятор громкости, Ρ‚ΠΎ Π΅Π³ΠΎ сопротивлСниС Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π° Π² 4 мСньшС, Ρ‡Π΅ΠΌ R2, ΠΈΠ½Π°Ρ‡Π΅ измСнится Π·Π°ΠΊΠΎΠ½ рСгулирования громкости (Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° громкости ΠΎΡ‚ ΡƒΠ³Π»Π° ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° рСгулятора). ΠžΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ R2 Π»Π΅ΠΆΠΈΡ‚ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ 33…68 кОм (большСС сопротивлСниС снизит ΠΏΠΎΠΌΠ΅Ρ…ΠΎΡƒΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒ).

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС , Π° ΠΈΠΌΠ΅Π½Π½ΠΎ схСма Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ усилитСля β€” Π½Π΅ ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΈΡ€ΡƒΡŽΡ‰Π°Ρ. РСзисторы R3 ΠΈ R4 ΡΠΎΠ·Π΄Π°ΡŽΡ‚ Ρ†Π΅ΠΏΡŒ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи (ООБ). ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ усилСния Ρ€Π°Π²Π΅Π½:

ΠšΡƒ = R4 / R3 + 1 = 28,5 Ρ€Π°Π·Π° = 29 Π΄Π‘

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ усилСния

Π­Ρ‚ΠΎ ΠΏΠΎΡ‡Ρ‚ΠΈ Ρ€Π°Π²Π½ΠΎ ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ 30 Π΄Π‘. ΠœΠ΅Π½ΡΡ‚ΡŒ коэффициСнт усилСния ΠΌΠΎΠΆΠ½ΠΎ, измСняя рСзистор R3. Π£Ρ‡Ρ‚ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ ΠšΡƒ мСньшС 20 нСльзя β€” микросхСма ΠΌΠΎΠΆΠ΅Ρ‚ само Π²ΠΎΠ·Π±ΡƒΠΆΠ΄Π°Ρ‚ΡŒΡΡ. Π‘ΠΎΠ»ΡŒΡˆΠ΅ 60 Π΅Π³ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π΅ ΡΡ‚ΠžΠΈΡ‚ β€” Π³Π»ΡƒΠ±ΠΈΠ½Π° ООБ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡΡ, Π° искаТСния возрастут. ΠŸΡ€ΠΈ значСниях сопротивлСний, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½Π° схСмС, ΠΏΡ€ΠΈ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии 0,5 Π²ΠΎΠ»ΡŒΡ‚ выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ 4 ΠΎΠΌΠ° Ρ€Π°Π²Π½Π° 50 Π’Ρ‚. Если Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ усилитСля Π½Π΅ Ρ…Π²Π°Ρ‚Π°Π΅Ρ‚, Ρ‚ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ.

ЗначСния сопротивлСний нСсколько большС, Ρ‡Π΅ΠΌ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π½ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ. Π­Ρ‚ΠΎ Π²ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС, Ρ‡Ρ‚ΠΎ приятно для источника сигнала (для получСния максимального баланса ΠΏΠΎ постоянному Ρ‚ΠΎΠΊΡƒ Π½ΡƒΠΆΠ½ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ R4 Π±Ρ‹Π»ΠΎ Ρ€Π°Π²Π½ΠΎ R2). Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, ΡƒΠ»ΡƒΡ‡ΡˆΠ°Π΅Ρ‚ условия Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктролитичСского кондСнсатора Π‘3. И Π²-Ρ‚Ρ€Π΅Ρ‚ΡŒΠΈΡ…, усиливаСт Π±Π»Π°Π³ΠΎΡ‚Π²ΠΎΡ€Π½ΠΎΠ΅ влияниС Π‘4. Об этом ΠΏΠΎΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅. Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π² Ρ‚Π°ΠΊΠΎΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ: кондСнсатор Π‘3 ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ с R3 создаСт 100%-ю ООБ ΠΏΠΎ постоянному Ρ‚ΠΎΠΊΡƒ (Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСниС постоянному Ρ‚ΠΎΠΊΡƒ Ρƒ Π½Π΅Π³ΠΎ Π±Π΅ΡΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ, ΠΈ ΠšΡƒ получаСтся Ρ€Π°Π²Π½Ρ‹ΠΌ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅). Π§Ρ‚ΠΎΠ±Ρ‹ влияниС Π‘3 Π½Π° усилСниС Π½ΠΈΠ·ΠΊΠΈΡ… частот Π±Ρ‹Π»ΠΎ минимально, Π΅Π³ΠΎ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ довольно большой. Частота, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ влияниС Π‘3 становится Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎΠΉ Ρ€Π°Π²Π½Π°:

f [Π“Ρ†] = 1000 / (6,28 * R3 [кОм] * Π‘3 [ΠΌΠΊΠ€] ) = 1,3 Π“Ρ†

УмСньшСниС искаТСний

Π­Ρ‚Π° частота ΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ низкая. Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π‘3 β€” элСктролитичСский полярный, Π° Π½Π° Π½Π΅Π³ΠΎ подаСтся ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС ΠΈ Ρ‚ΠΎΠΊ, Ρ‡Ρ‚ΠΎ для Π½Π΅Π³ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠ»ΠΎΡ…ΠΎ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Ρ‡Π΅ΠΌ мСньшС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ этого напряТСния, Ρ‚Π΅ΠΌ мСньшС искаТСния, вносимыС Π‘3. Π‘ этой ΠΆΠ΅ Ρ†Π΅Π»ΡŒΡŽ Π΅Π³ΠΎ максимально допустимоС напряТСниС выбираСтся довольно большим (50Π’), хотя напряТСниС Π½Π° Π½Π΅ΠΌ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 100 ΠΌΠΈΠ»Π»ΠΈΠ²ΠΎΠ»ΡŒΡ‚. ΠžΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ частота срСза Ρ†Π΅ΠΏΠΈ R3Π‘3 Π±Ρ‹Π»Π° Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ R2Π‘2. Π’Π΅Π΄ΡŒ ΠΊΠΎΠ³Π΄Π° проявляСтся влияниС Π‘3 ΠΈΠ·-Π·Π° роста Π΅Π³ΠΎ сопротивлСния, Ρ‚ΠΎ ΠΈ напряТСниС Π½Π° Π½Π΅ΠΌ увСличиваСтся (Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС усилитСля пСрСраспрСдСляСтся ΠΌΠ΅ΠΆΠ΄Ρƒ R4, R3 ΠΈ Π‘3 ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎ ΠΈΡ… сопротивлСниям). Если ΠΆΠ΅ Π½Π° этих частотах Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΏΠ°Π΄Π°Π΅Ρ‚ (ΠΈΠ·-Π·Π° падСния Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния), Ρ‚ΠΎ ΠΈ напряТСниС Π½Π° Π‘3 Π½Π΅ растСт. Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅, Π² качСствС Π‘3 ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π½Π΅ полярный кондСнсатор, Π½ΠΎ я Π½Π΅ ΠΌΠΎΠ³Ρƒ ΠΎΠ΄Π½ΠΎΠ·Π½Π°Ρ‡Π½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡΡ ΠΎΡ‚ этого Π·Π²ΡƒΠΊ, ΠΈΠ»ΠΈ ΡƒΡ…ΡƒΠ΄ΡˆΠΈΡ‚ΡΡ: Π½Π΅ полярный кондСнсатор это Β«Π΄Π²Π° Π² ΠΎΠ΄Π½ΠΎΠΌΒ» полярных, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… встрСчно.

ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ Π‘4 ΡˆΡƒΠ½Ρ‚ΠΈΡ€ΡƒΠ΅Ρ‚ Π‘3 Π½Π° высоких частотах: Ρƒ элСктролитов Π΅ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ нСдостаток (Π½Π° самом Π΄Π΅Π»Π΅ нСдостатков ΠΌΠ½ΠΎΠ³ΠΎ, это расплата Π·Π° Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΡƒΠ΄Π΅Π»ΡŒΠ½ΡƒΡŽ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ) β€” ΠΎΠ½ΠΈ ΠΏΠ»ΠΎΡ…ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π½Π° частотах Π²Ρ‹ΡˆΠ΅ 5-7 ΠΊΠ“Ρ† (Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ Π»ΡƒΡ‡ΡˆΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Black Gate, Ρ†Π΅Π½ΠΎΠΉ 7-12 Π΅Π²Ρ€ΠΎ Π·Π° ΡˆΡ‚ΡƒΠΊΡƒ Π½Π΅ΠΏΠ»ΠΎΡ…ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΈ Π½Π° 20 ΠΊΠ“Ρ†). ΠŸΠ»Π΅Π½ΠΎΡ‡Π½Ρ‹ΠΉ кондСнсатор Π‘4 Β«Π±Π΅Ρ€Π΅Ρ‚ высокиС частоты Π½Π° сСбя», Ρ‚Π΅ΠΌ самым сниТая искаТСния, вносимыС Π½Π° Π½ΠΈΡ… кондСнсатором Π‘3. Π§Π΅ΠΌ большС Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ Π‘4 β€” Ρ‚Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅. А Π΅Π³ΠΎ максимальноС Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡΡ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ нСбольшим.

Π£ΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒ усилитСля

ЦСпь Π‘7R9 ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΡƒΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒ усилитСля. Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΎΡ‡Π΅Π½ΡŒ устойчив, ΠΈ Π±Π΅Π· Π½Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ, Π½ΠΎ ΠΌΠ½Π΅ попадались экзСмпляры микросхСм, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±Π΅Π· этой Ρ†Π΅ΠΏΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π»ΠΈ Ρ…ΡƒΠΆΠ΅. ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ Π‘7 Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ рассчитан Π½Π° напряТСниС Π½Π΅ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ напряТСниС питания.

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС , ΠΈ Π² частности кондСнсаторы Π‘8 ΠΈ Π‘9 ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‚ Ρ‚Π°ΠΊ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡƒΡŽ Π²ΠΎΠ»ΡŒΡ‚-Π΄ΠΎΠ±Π°Π²ΠΊΡƒ. Π§Π΅Ρ€Π΅Π· Π½ΠΈΡ… Ρ‡Π°ΡΡ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния поступаСт ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ Π² ΠΏΡ€Π΅Π΄ ΠΎΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ каскад ΠΈ складываСтся Π² напряТСниСм питания. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ напряТСниС питания Π²Π½ΡƒΡ‚Ρ€ΠΈ микросхСмы оказываСтся Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ напряТСниС источника питания. Π­Ρ‚ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ транзисторы ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π²ΠΎΠ»ΡŒΡ‚ Π½Π° 5 мСньшС, Ρ‡Π΅ΠΌ напряТСниС Π½Π° ΠΈΡ… Π²Ρ…ΠΎΠ΄Π°Ρ…. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ 25 Π²ΠΎΠ»ΡŒΡ‚, Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π°Ρ‚ΡŒ Π½Π° Π·Π°Ρ‚Π²ΠΎΡ€Ρ‹ транзисторов напряТСниС 30 Π²ΠΎΠ»ΡŒΡ‚, Π° Π³Π΄Π΅ Π΅Π³ΠΎ Π²Π·ΡΡ‚ΡŒ? Π’ΠΎΡ‚ ΠΈ Π±Π΅Ρ€Π΅ΠΌ Π΅Π³ΠΎ с Π²Ρ‹Ρ…ΠΎΠ΄Π°. Π‘Π΅Π· Ρ†Π΅ΠΏΠΈ Π²ΠΎΠ»ΡŒΡ‚-Π΄ΠΎΠ±Π°Π²ΠΊΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС микросхСмы Π±Ρ‹Π»ΠΎ Π±Ρ‹ Π²ΠΎΠ»ΡŒΡ‚ Π½Π° 10 мСньшС, Ρ‡Π΅ΠΌ напряТСниС питания, Π° с этой Ρ†Π΅ΠΏΡŒΡŽ всСго Π½Π° 2-4. ΠŸΠ»Π΅Π½ΠΎΡ‡Π½Ρ‹ΠΉ кондСнсатор Π‘9 Π±Π΅Ρ€Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π½Π° сСбя Π½Π° высоких частотах, Π³Π΄Π΅ Π‘8 Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Ρ…ΡƒΠΆΠ΅. Оба кондСнсатора Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ напряТСниС Π½Π΅ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ 1,5 напряТСния питания.

Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ Ρ€Π΅ΠΆΠΈΠΌΠ°ΠΌΠΈ Mute ΠΈ StdBy

РСзисторы R5-R8, кондСнсаторы Π‘5, Π‘6 ΠΈ Π΄ΠΈΠΎΠ΄ D1 ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‚ Ρ€Π΅ΠΆΠΈΠΌΠ°ΠΌΠΈ Mute ΠΈ StdBy ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ питания (см. Π Π΅ΠΆΠΈΠΌΡ‹ Mute ΠΈ StandBy Π² микросхСмС TDA7294/TDA7293). Они ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΡƒΡŽ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ/Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ этих Ρ€Π΅ΠΆΠΈΠΌΠΎΠ². ΠŸΡ€Π°Π²Π΄Π° всС ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΈ ΠΏΡ€ΠΈ Β«Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉΒ» ΠΈΡ… ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ , Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ Π½ΡƒΠΆΠ½ΠΎ большС для собствСнного ΡƒΠ΄ΠΎΠ²ΠΎΠ»ΡŒΡΡ‚Π²ΠΈΡ.

ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹ Π‘10-Π‘13 Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΡŽΡ‚ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅. Π˜Ρ… использованиС ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ β€” Π΄Π°ΠΆΠ΅ с самым Π½Π°ΠΈΠ»ΡƒΡ‡ΡˆΠΈΠΌ источником питания сопротивлСния ΠΈ индуктивности ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ²Π»ΠΈΡΡ‚ΡŒ Π½Π° Ρ€Π°Π±ΠΎΡ‚Ρƒ усилитСля. ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ этих кондСнсаторов Π½ΠΈΠΊΠ°ΠΊΠΈΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π½Π΅ ΡΡ‚Ρ€Π°ΡˆΠ½Ρ‹ (Π² Ρ€Π°Π·ΡƒΠΌΠ½Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ…)! Π£ΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒ Смкости Π½Π΅ ΡΡ‚ΠžΠΈΡ‚. ΠœΠΈΠ½ΠΈΠΌΡƒΠΌ 470 ΠΌΠΊΠ€ для элСктролитов ΠΈ 1 ΠΌΠΊΠ€ для ΠΏΠ»Π΅Π½ΠΎΡ‡Π½Ρ‹Ρ…. ΠŸΡ€ΠΈ установкС Π½Π° ΠΏΠ»Π°Ρ‚Ρƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹Π²ΠΎΠ΄Ρ‹ Π±Ρ‹Π»ΠΈ максимально ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌΠΈ ΠΈ Ρ…ΠΎΡ€ΠΎΡˆΠΎ пропаяны β€” Π½Π΅ ΠΆΠ°Π»Π΅ΠΉΡ‚Π΅ припоя. ВсС эти кондСнсаторы Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ напряТСниС Π½Π΅ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ 1,5 напряТСния питания.

Π Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Π·Π΅ΠΌΠ»ΠΈ

И, Π½Π°ΠΊΠΎΠ½Π΅Ρ†, рСзистор R10. Он слуТит для раздСлСния Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Π·Π΅ΠΌΠ»ΠΈ. «На ΠΏΠ°Π»ΡŒΡ†Π°Ρ…Β» Π΅Π³ΠΎ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΡŠΡΡΠ½ΠΈΡ‚ΡŒ Ρ‚Π°ΠΊ. Π‘ Π²Ρ‹Ρ…ΠΎΠ΄Π° усилитСля Ρ‡Π΅Ρ€Π΅Π· Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° зСмлю ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ большой Ρ‚ΠΎΠΊ. ΠœΠΎΠΆΠ΅Ρ‚ Ρ‚Π°ΠΊ ΡΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ этот Ρ‚ΠΎΠΊ, протСкая ΠΏΠΎ «зСмляному» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ, ΠΏΡ€ΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ ΠΈ Ρ‡Π΅Ρ€Π΅Π· Ρ‚ΠΎΡ‚ участок, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Ρ‚Π΅Ρ‡Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ (ΠΎΡ‚ источника сигнала, Ρ‡Π΅Ρ€Π΅Π· Π²Ρ…ΠΎΠ΄ усилитСля, ΠΈ Π΄Π°Π»Π΅Π΅ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΊ источнику ΠΏΠΎ Β«Π·Π΅ΠΌΠ»Π΅Β»). Если Π±Ρ‹ сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² Π±Ρ‹Π»ΠΎ Π½ΡƒΠ»Π΅Π²Ρ‹ΠΌ, Ρ‚ΠΎ ΠΈ Π½ΠΈΡ‡Π΅Π³ΠΎ ΡΡ‚Ρ€Π°ΡˆΠ½ΠΎΠ³ΠΎ. Но сопротивлСниС Ρ…ΠΎΡ‚ΡŒ ΠΈ малСнькоС, Π½ΠΎ Π½Π΅ Π½ΡƒΠ»Π΅Π²ΠΎΠ΅, поэтому Π½Π° сопротивлСнии «зСмляного» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΡΠ²Π»ΡΡ‚ΡŒΡΡ напряТСниС (Π·Π°ΠΊΠΎΠ½ Ома: U=I*R), ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ слоТится со Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ сигнал усилитСля ΠΏΠΎΠΏΠ°Π΄Π΅Ρ‚ Π½Π° Π²Ρ…ΠΎΠ΄, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ эта обратная связь Π½ΠΈΡ‡Π΅Π³ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π³ΠΎ Π½Π΅ принСсСт, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²ΡΡΠΊΡƒΡŽ Π³Π°Π΄ΠΎΡΡ‚ΡŒ. Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ рСзистора R10 Ρ…ΠΎΡ‚ΡŒ ΠΈ ΠΌΠ°Π»ΠΎ (ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 1…5 Ом), Π½ΠΎ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ большС, Ρ‡Π΅ΠΌ сопротивлСниС зСмляного ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, ΠΈ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ (рСзистор) Π²ΠΎ Π²Ρ…ΠΎΠ΄Π½ΡƒΡŽ Ρ†Π΅ΠΏΡŒ ΠΏΠΎΠΏΠ°Π΄Π΅Ρ‚ Π² сотни Ρ€Π°Π· мСньший Ρ‚ΠΎΠΊ, Ρ‡Π΅ΠΌ Π±Π΅Π· Π½Π΅Π³ΠΎ.

Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅, ΠΏΡ€ΠΈ Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ Ρ€Π°Π·Π²ΠΎΠ΄ΠΊΠ΅ ΠΏΠ»Π°Ρ‚Ρ‹ (Π° ΠΎΠ½Π° Ρƒ мСня Ρ…ΠΎΡ€ΠΎΡˆΠ°Ρ) этого Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚, Π½ΠΎ с Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, Ρ‡Ρ‚ΠΎ-Ρ‚ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Π² Β«ΠΌΠ°ΠΊΡ€ΠΎΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅Β» ΠΏΠΎ Ρ†Π΅ΠΏΠΈ источник_сигнала-ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ-Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°. РСзистор ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΠΈ Π² этом случаС. Π’ΠΏΡ€ΠΎΡ‡Π΅ΠΌ, Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΏΠΎΠ»Π½Π΅ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΠΎΠΉ β€” ΠΎΠ½ использован исходя ΠΈΠ· ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° Β«Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠ΅Ρ€Π΅Π±Π΄Π΅Ρ‚ΡŒ, Ρ‡Π΅ΠΌ Π½Π΅Π΄ΠΎΠ±Π΄Π΅Ρ‚ΡŒΒ».

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ питания

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС питаСтся двухполярным напряТСниСм (Ρ‚.Π΅. это Π΄Π²Π° ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Ρ… источника, соСдинСнных ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Π° ΠΈΡ… общая Ρ‚ΠΎΡ‡ΠΊΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π° ΠΊ Π·Π΅ΠΌΠ»Π΅).

МинимальноС напряТСниС питания ΠΏΠΎ Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Ρƒ +- 10 Π²ΠΎΠ»ΡŒΡ‚. Π― Π»ΠΈΡ‡Π½ΠΎ ΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Π» ΠΏΠΈΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ +-14 Π²ΠΎΠ»ΡŒΡ‚ β€” микросхСма Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, Π½ΠΎ ΡΡ‚ΠžΠΈΡ‚ Π»ΠΈ Ρ‚Π°ΠΊ Π΄Π΅Π»Π°Ρ‚ΡŒ? Π’Π΅Π΄ΡŒ выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ получаСтся ΠΌΠΈΠ·Π΅Ρ€Π½ΠΎΠΉ! МаксимальноС напряТСниС питания зависит ΠΎΡ‚ сопротивлСния Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (это напряТСниС ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΠ»Π΅Ρ‡Π° источника):

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-3Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-3

Π­Ρ‚Π° Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Π²Ρ‹Π·Π²Π°Π½Π° допустимым Π½Π°Π³Ρ€Π΅Π²ΠΎΠΌ микросхСмы. Если микросхСма установлСна Π½Π° малСньком Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π΅, напряТСниС питания Π»ΡƒΡ‡ΡˆΠ΅ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ. Максимальная выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, получаСмая ΠΎΡ‚ усилитСля ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ описываСтся Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-4Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-4

Π³Π΄Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹: Π’, Ом, Π’Ρ‚ (я ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΡΠ»Π΅Π΄ΡƒΡŽ этот вопрос ΠΈ ΠΎΠΏΠΈΡˆΡƒ), Π° UΠΈΠΏ β€” напряТСния ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΏΠ»Π΅Ρ‡Π° источника питания Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ молчания.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±Π»ΠΎΠΊΠ° питания

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±Π»ΠΎΠΊΠ° питания Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π²Π°Ρ‚Ρ‚ Π½Π° 20 большС, Ρ‡Π΅ΠΌ выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π”ΠΈΠΎΠ΄Ρ‹ выпрямитСля рассчитаны Π½Π° Ρ‚ΠΎΠΊ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 10 АмпСр. Π•ΠΌΠΊΠΎΡΡ‚ΡŒ кондСнсаторов Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π° Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 10 000 ΠΌΠΊΠ€ Π½Π° ΠΏΠ»Π΅Ρ‡ΠΎ (ΠΌΠΎΠΆΠ½ΠΎ ΠΈ мСньшС, Π½ΠΎ максимальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ снизится Π° искаТСния возрастут).

НуТно ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ напряТСниС выпрямитСля Π½Π° холостом Ρ…ΠΎΠ΄Ρƒ Π² 1,4 Ρ€Π°Π·Π° Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора, поэтому Π½Π΅ спалитС микросхСму! ΠŸΡ€ΠΎΡΡ‚Π°Ρ, Π½ΠΎ довольно точная ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ° для расчСта Π±Π»ΠΎΠΊΠ° питания:

Π‘ΠΊΠ°Ρ‡Π°Ρ‚ΡŒ β€”>> PowerSup (zip-Ρ„Π°ΠΉΠ» ΠΎΠΊΠΎΠ»ΠΎ 230 ΠΊΠ‘Π°ΠΉΡ‚ ). И Π½Π΅ Π·Π°Π±Ρ‹Π²Π°ΠΉΡ‚Π΅, Ρ‡Ρ‚ΠΎ схСма усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π²Π΄Π²ΠΎΠ΅ Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания (ΠΏΡ€ΠΈ расчСтС ΠΏΠΎ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅ΠΌΠΎΠΉ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ΅ всС учитываСтся автоматичСски).

ΠžΡ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника схСма Ρ‚ΠΎΠΆΠ΅ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, Π½ΠΎ Ρ‚ΡƒΡ‚ высокиС трСбования ΠΏΡ€Π΅Π΄ΡŠΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΊ самому источнику β€” ΠΌΠ°Π»Ρ‹Π΅ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ, Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ Π΄ΠΎ 10 Π°ΠΌΠΏΠ΅Ρ€ Π±Π΅Π· ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ, ΡΠΈΠ»ΡŒΠ½Ρ‹Ρ… «просадок» ΠΈ срывов Π³Π΅Π½Π΅Ρ€Π°Ρ†ΠΈΠΈ. ΠŸΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ высокочастотныС ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‚ΡΡ микросхСмой Π³ΠΎΡ€Π°Π·Π΄ΠΎ Ρ…ΡƒΠΆΠ΅, поэтому ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ искаТСний ΠΌΠΎΠΆΠ΅Ρ‚ повысится Π² 10-100 Ρ€Π°Π·, хотя Β«Π½Π° Π²ΠΈΠ΄Β» Ρ‚Π°ΠΌ всС Π² порядкС. Π₯ΠΎΡ€ΠΎΡˆΠΈΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник, ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½Ρ‹ΠΉ для Hi-Fi Π°ΡƒΠ΄ΠΈΠΎ β€” это слоТноС ΠΈ нСдСшСвоС устройство, поэтому ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ «старомодный» Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ ΠΏΡ€ΠΎΡ‰Π΅ ΠΈ дСшСвлС.

ΠŸΠ΅Ρ‡Π°Ρ‚Π½Π°Ρ ΠΏΠ»Π°Ρ‚Π° односторонняя ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ 65Ρ…70 ΠΌΠΌ:

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-5Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-5 Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-6Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-6

Π Π°Π·Π²ΠΎΠ΄ΠΊΠ° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС, ΠΏΠ»Π°Ρ‚Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Ρ€Π°Π·Π²Π΅Π΄Π΅Π½Π° с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ всСх Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ, ΠΏΡ€Π΅Π΄ΡŠΡΠ²Π»ΡΠ΅ΠΌΡ‹Ρ… ΠΊ Ρ€Π°Π·Π²ΠΎΠ΄ΠΊΠ΅ высококачСствСнных усилитСлСй. Π’Ρ…ΠΎΠ΄ Ρ€Π°Π·Π²Π΅Π΄Π΅Π½ максимально Π΄Π°Π»Π΅ΠΊΠΎ ΠΎΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π°, ΠΈ Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ Π² «экран» ΠΈΠ· Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π·Π΅ΠΌΠ»ΠΈ β€” Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ. Π”ΠΎΡ€ΠΎΠΆΠΊΠΈ питания, ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΡŽΡ‰ΠΈΡ… кондСнсаторов (ΠΏΡ€ΠΈ этом Π΄Π»ΠΈΠ½Π½Π° Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² кондСнсаторов Π‘10 ΠΈ Π‘12 Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ минимальна). Π’ своСй ΡΠΊΡΠΏΠ΅Ρ€ΠΈΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅ я установил ΠΊΠ»Π΅ΠΌΠΌΠ½ΠΈΠΊΠΈ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π²Ρ…ΠΎΠ΄Π°, Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈ питания β€” мСсто ΠΏΠΎΠ΄ Π½ΠΈΡ… прСдусмотрСно (ΠΌΠΎΠΆΠ΅Ρ‚ нСсколько ΠΌΠ΅ΡˆΠ°Ρ‚ΡŒ кондСнсатор Π‘10), Π½ΠΎ для стационарных конструкций Π»ΡƒΡ‡ΡˆΠ΅ всС эти ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΏΡ€ΠΈΠΏΠ°ΡΡ‚ΡŒ β€” Ρ‚Π°ΠΊ Π½Π°Π΄Π΅ΠΆΠ½Π΅Π΅.

Π¨ΠΈΡ€ΠΎΠΊΠΈΠ΅ Π΄ΠΎΡ€ΠΎΠΆΠΊΠΈ ΠΊΡ€ΠΎΠΌΠ΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ Π΅Ρ‰Π΅ Ρ‚Π΅ΠΌ прСимущСством, Ρ‡Ρ‚ΠΎ Ρ‚Ρ€ΡƒΠ΄Π½Π΅Π΅ ΠΎΡ‚ΡΠ»Π°ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π΅. Π”Π° ΠΈ ΠΏΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ Β«Π»Π°Π·Π΅Ρ€Π½ΠΎ-ΡƒΡ‚ΡŽΠΆΠ½Ρ‹ΠΌΒ» ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠΌ Ссли Π³Π΄Π΅ ΠΈ Π½Π΅ «пропСчатаСтся» ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ 1 ΠΌΠΌ Ρ… 1 ΠΌΠΌ, Ρ‚ΠΎ Π½Π΅ ΡΡ‚Ρ€Π°ΡˆΠ½ΠΎ β€” всС Ρ€Π°Π²Π½ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ Π½Π΅ оборвСтся. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ Π»ΡƒΡ‡ΡˆΠ΅ Π΄Π΅Ρ€ΠΆΠΈΡ‚ тяТСлыС Π΄Π΅Ρ‚Π°Π»ΠΈ (Π° Ρ‚ΠΎΠ½ΠΊΠΈΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ просто ΠΎΡ‚ΠΊΠ»Π΅ΠΈΡ‚ΡŒΡΡ ΠΎΡ‚ ΠΏΠ»Π°Ρ‚Ρ‹).

Π”ΠΎΡ€ΠΎΠΆΠΊΠΈ рСкомСндуСтся ΠΎΠ±Π»ΡƒΠ΄ΠΈΡ‚ΡŒ β€” ΠΈ сопротивлСниС мСньшС, ΠΈ коррозия.

На ΠΏΠ»Π°Ρ‚Π΅ всСго ΠΎΠ΄Π½Π° ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΠ°. Она Π»Π΅ΠΆΠΈΡ‚ ΠΏΠΎΠ΄ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ микросхСмы, поэтому Π΅Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π²ΠΎΠΉ, Π° ΠΏΠΎΠ΄ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ ΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ достаточно мСста, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π·Π°ΠΌΠΊΠ½ΡƒΠ»ΠΎ.

РСзисторы всС, ΠΊΡ€ΠΎΠΌΠ΅ R9 ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 0,12 Π’Ρ‚, ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹ Π‘9, Π‘10, Π‘12 К73-17 63Π’, Π‘4 я использовал К10-47Π² 6,8 ΠΌΠΊΠ€ 25Π’ (Π² ΠΊΠ»Π°Π΄ΠΎΠ²ΠΊΠ΅ завалялся… Π‘ Ρ‚Π°ΠΊΠΎΠΉ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ Π΄Π°ΠΆΠ΅ Π±Π΅Π· кондСнсатора Π‘3 частота срСза ΠΏΠΎ Ρ†Π΅ΠΏΠΈ ООБ получаСтся 20 Π“Ρ† β€” Ρ‚Π°ΠΌ, Π³Π΄Π΅ Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ Π³Π»ΡƒΠ±ΠΎΠΊΠΈΡ… басов, ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ‚Π°ΠΊΠΎΠ³ΠΎ кондСнсатора Π²ΠΏΠΎΠ»Π½Π΅ достаточно). Однако я Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ всС кондСнсаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΈΠΏΠ° К73-17. ИспользованиС Π΄ΠΎΡ€ΠΎΠ³ΠΈΡ… Β«Π°ΡƒΠ΄ΠΈΠΎΡ„ΠΈΠ»ΡŒΡΠΊΠΈΡ…Β» я ΡΡ‡ΠΈΡ‚Π°ΡŽ Π½Π΅ΠΎΠΏΡ€Π°Π²Π΄Π°Π½Π½Ρ‹ΠΌ экономичСски, Π° Π΄Π΅ΡˆΠ΅Π²Ρ‹Π΅ «кСрамичСскиС» Π΄Π°Π΄ΡƒΡ‚ Ρ…ΡƒΠ΄ΡˆΠΈΠΉ Π·Π²ΡƒΠΊ (это ΠΏΠΎ ΠΈΠ΄Π΅Π΅, Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ β€” поТалуйста, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ… Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ напряТСниС Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 16 Π²ΠΎΠ»ΡŒΡ‚ ΠΈ Π² качСствС Π‘7 ΠΈΡ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ нСльзя). Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ»ΠΈΡ‚Ρ‹ ΠΏΠΎΠ΄ΠΎΠΉΠ΄ΡƒΡ‚ Π»ΡŽΠ±Ρ‹Π΅ соврСмСнныС. Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅ нанСсСнныС Π·Π½Π°Ρ‡ΠΊΠΈ полярности ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ всСх элСктролитичСских кондСнсаторов ΠΈ Π΄ΠΈΠΎΠ΄Π°. Π”ΠΈΠΎΠ΄ β€” любой ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹ΠΉ Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ, Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ напряТСниС Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 50 Π²ΠΎΠ»ΡŒΡ‚, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 1N4001-1N4007. ВысокочастотныС Π΄ΠΈΠΎΠ΄Ρ‹ Π»ΡƒΡ‡ΡˆΠ΅ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ.

Π’ ΡƒΠ³Π»Π°Ρ… ΠΏΠ»Π°Ρ‚Ρ‹ прСдусмотрСно мСсто для отвСрстий ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ½Ρ‹Ρ… Π²ΠΈΠ½Ρ‚ΠΎΠ² М3 β€” ΠΌΠΎΠΆΠ½ΠΎ ΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ ΠΏΠ»Π°Ρ‚Ρƒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π·Π° корпус микросхСмы, Π½ΠΎ всС ΠΆΠ΅ Π½Π°Π΄Π΅ΠΆΠ½Π΅Π΅ Π΅Ρ‰Π΅ ΠΈ ΠΏΡ€ΠΈΡ…Π²Π°Ρ‚ΠΈΡ‚ΡŒ Π²ΠΈΠ½Ρ‚Π°ΠΌΠΈ.

Π’Π΅ΠΏΠ»ΠΎΠΎΡ‚Π²ΠΎΠ΄ для микросхСмы

ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΡƒ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒΡŽ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 350 см2. Π›ΡƒΡ‡ΡˆΠ΅ большС. Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Π² Π½Π΅Π΅ встроСна тСпловая Π·Π°Ρ‰ΠΈΡ‚Π°, Π½ΠΎ ΡΡƒΠ΄ΡŒΠ±Ρƒ Π»ΡƒΡ‡ΡˆΠ΅ Π½Π΅ ΠΈΡΠΊΡƒΡˆΠ°Ρ‚ΡŒ. Π”Π°ΠΆΠ΅ Ссли прСдполагаСтся Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅, всС Ρ€Π°Π²Π½ΠΎ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ достаточно массивным: ΠΏΡ€ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠΌ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠΈ, Ρ‡Ρ‚ΠΎ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎ для ΠΌΡƒΠ·Ρ‹ΠΊΠΈ, Ρ‚Π΅ΠΏΠ»ΠΎ Π±ΠΎΠ»Π΅Π΅ эффСктивно отбираСтся Ρ‚Π΅ΠΏΠ»ΠΎΠ΅ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° (Ρ‚.Π΅. большая холодная ΠΆΠ΅Π»Π΅Π·ΠΊΠ°), Π½Π΅ΠΆΠ΅Π»ΠΈ рассСиваниСм Π² ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰ΡƒΡŽ срСду.

ΠœΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΠΈΠΉ корпус микросхСмы соСдинСн с «минусом» питания. ΠžΡ‚ΡΡŽΠ΄Π° Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π΄Π²Π° способа установки Π΅Π΅ Π½Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€:

Π§Π΅Ρ€Π΅Π· ΠΈΠ·ΠΎΠ»ΠΈΡ€ΡƒΡŽΡ‰ΡƒΡŽ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ, ΠΏΡ€ΠΈ этом Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ элСктричСски соСдинСн с корпусом.
ΠΠ°ΠΏΡ€ΡΠΌΡƒΡŽ, ΠΏΡ€ΠΈ этом Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ элСктричСски ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½ ΠΎΡ‚ корпуса.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ рСкомСндуСтся, Ссли Π²Ρ‹ ΡΠΎΠ±ΠΈΡ€Π°Π΅Ρ‚Π΅ΡΡŒ Ρ€ΠΎΠ½ΡΡ‚ΡŒ Π² корпус мСталличСскиС ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚Ρ‹ (скрСпки, ΠΌΠΎΠ½Π΅Ρ‚Ρ‹, ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΈ), Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π±Ρ‹Π»ΠΎ замыкания. ΠŸΡ€ΠΈ этом ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎ возмоТности Ρ‚ΠΎΠ½ΡŒΡˆΠ΅, Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ β€” большС.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ (ΠΌΠΎΠΉ Π»ΡŽΠ±ΠΈΠΌΡ‹ΠΉ) обСспСчиваСт Π»ΡƒΡ‡ΡˆΠ΅Π΅ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅, Π½ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ аккуратности, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Π½Π΅ Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ микросхСму ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠΈ.

Π’ ΠΎΠ±ΠΎΠΈΡ… случаях Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π΅ΠΏΠ»ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΡΡ‰ΡƒΡŽ пасту, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ Π² 1-ΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π΅ ΠΎΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ нанСсСна ΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ корпусом микросхСмы ΠΈ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΎΠΉ, ΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΎΠΉ ΠΈ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ΠΎΠΌ.

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС β€” Π½Π°Π»Π°ΠΆΠΈΠ²Π°Π½ΠΈΠ΅

ΠžΠ±Ρ‰Π΅Π½ΠΈΠ΅ Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ 90% всСх ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ с Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€ΠΎΠΉ составляСт Π΅Π΅ Β«Π½Π΅ Π½Π°Π»Π°ΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒΒ». Π’ΠΎ Π΅ΡΡ‚ΡŒ, спаяв ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΡƒΡŽ схСму, ΠΈ Π½Π΅ сумСв Π΅Π΅ Π½Π°Π»Π°Π΄ΠΈΡ‚ΡŒ, Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡŒ ставит Π½Π° Π½Π΅ΠΉ крСст, ΠΈ Π²ΠΎ Π²ΡΠ΅ΡƒΡΠ»Ρ‹ΡˆΠ°Π½ΠΈΠ΅ ΠΎΠ±ΡŠΡΠ²Π»ΡΠ΅Ρ‚ схСму ΠΏΠ»ΠΎΡ…ΠΎΠΉ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π°Π»Π°Π΄ΠΊΠ° β€” самый Π²Π°ΠΆΠ½Ρ‹ΠΉ (ΠΈ Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ самый слоТный) этап создания элСктронного устройства.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ собранный ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π² Π½Π°Π»Π°ΠΆΠΈΠ²Π°Π½ΠΈΠΈ Π½Π΅ нуТдаСтся. Но, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½ΠΈΠΊΡ‚ΠΎ Π½Π΅ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΡƒΠ΅Ρ‚, Ρ‡Ρ‚ΠΎ всС Π΄Π΅Ρ‚Π°Π»ΠΈ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ исправны, ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΎΡΡ‚ΠΎΡ€ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ.

ΠŸΠ΅Ρ€Π²ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ проводится Π±Π΅Π· Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ с ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ источником Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ сигнала (Π»ΡƒΡ‡ΡˆΠ΅ Π²ΠΎΠΎΠ±Ρ‰Π΅ Π·Π°ΠΊΠΎΡ€ΠΎΡ‚ΠΈΡ‚ΡŒ Π²Ρ…ΠΎΠ΄ ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΠΎΠΉ). Π₯ΠΎΡ€ΠΎΡˆΠΎ Π±Ρ‹ Π² Ρ†Π΅ΠΏΡŒ питания (ΠΈ Π² «плюс» ΠΈ Π² «минус» ΠΌΠ΅ΠΆΠ΄Ρƒ источником питания ΠΈ самим усилитСлСм) Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ порядка 1А. ΠšΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ (~0,5 сСк.) ΠΏΠΎΠ΄Π°Π΅ΠΌ напряТСниС питания ΠΈ убСТдаСмся, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ, потрСбляСмый ΠΎΡ‚ источника нСбольшой β€” ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ Π½Π΅ ΡΠ³ΠΎΡ€Π°ΡŽΡ‚. Π£Π΄ΠΎΠ±Π½ΠΎ, Ссли Π² источникС Π΅ΡΡ‚ΡŒ свСтодиодныС ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Ρ‹ β€” ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΎΡ‚ сСти, свСтодиоды ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ°ΡŽΡ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 20 сСкунд: кондСнсаторы Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π° Π΄ΠΎΠ»Π³ΠΎ Ρ€Π°Π·Ρ€ΡΠΆΠ°ΡŽΡ‚ΡΡ малСньким Ρ‚ΠΎΠΊΠΎΠΌ покоя микросхСмы.

Π’ΠΎΠΊ покоя микросхСмы

Если потрСбляСмый микросхСмой Ρ‚ΠΎΠΊ большой (большС 300 мА), Ρ‚ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ: ΠšΠ— Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅; ΠΏΠ»ΠΎΡ…ΠΎΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π² «зСмляном» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΎΡ‚ источника; ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Π½Ρ‹ «плюс» ΠΈ «минус»; Π²Ρ‹Π²ΠΎΠ΄Ρ‹ микросхСмы ΠΊΠ°ΡΠ°ΡŽΡ‚ΡΡ ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΠΈ; нСисправна микросхСма; Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ впаяны кондСнсаторы Π‘11, Π‘13; нСисправны кондСнсаторы Π‘10-Π‘13.

УбСдившись, Ρ‡Ρ‚ΠΎ схСма усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС Π΄Π΅Ρ€ΠΆΠΈΡ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ покоя, смСло Π²ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΈ измСряСм постоянноС напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅. Π•Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ +-0,05 Π’. Π‘ΠΎΠ»ΡŒΡˆΠΎΠ΅ напряТСниС Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ… с Π‘3 (Ρ€Π΅ΠΆΠ΅ с Π‘4), ΠΈΠ»ΠΈ с микросхСмой. Π‘Ρ‹Π²Π°Π»ΠΈ случаи, ΠΊΠΎΠ³Π΄Π° Β«ΠΌΠ΅ΠΆΠ·Π΅ΠΌΠ΅Π»ΡŒΠ½Ρ‹ΠΉΒ» рСзистор Π»ΠΈΠ±ΠΎ Π±Ρ‹Π» ΠΏΠ»ΠΎΡ…ΠΎ пропаян, Π»ΠΈΠ±ΠΎ вмСсто 3 Ом ΠΈΠΌΠ΅Π» сопротивлСниС 3 кОм. ΠŸΡ€ΠΈ этом Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π±Ρ‹Π»Π° постоянка 10…20 Π²ΠΎΠ»ΡŒΡ‚. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΠ² ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, убСТдаСмся, Ρ‡Ρ‚ΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Ρ€Π°Π²Π½ΠΎ Π½ΡƒΠ»ΡŽ (это Π»ΡƒΡ‡ΡˆΠ΅ всСго Π΄Π΅Π»Π°Ρ‚ΡŒ с Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΌ Π²Ρ…ΠΎΠ΄ΠΎΠΌ, ΠΈΠ»ΠΈ просто с Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ ΠΊΠ°Π±Π΅Π»Π΅ΠΌ, ΠΈΠ½Π°Ρ‡Π΅ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΠΌΠ΅Ρ…ΠΈ). НаличиС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ… с микросхСмой, ΠΈΠ»ΠΈ цСпями Π‘7R9, Π‘3R3R4, R10. К соТалСнию, Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Π΅ тСстСры Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ высокочастотноС напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ появляСтся ΠΏΡ€ΠΈ самовозбуТдСнии (Π΄ΠΎ 100 ΠΊΠ“Ρ†), поэтому Π»ΡƒΡ‡ΡˆΠ΅ всСго здСсь ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ осциллограф.

Если ΠΈ Ρ‚ΡƒΡ‚ всС Π² порядкС, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ, Π΅Ρ‰Π΅ Ρ€Π°Π· провСряСм Π½Π° отсутствиС возбуТдСния ΡƒΠΆΠ΅ с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ, ΠΈ всС β€” ΠΌΠΎΠΆΠ½ΠΎ ΡΠ»ΡƒΡˆΠ°Ρ‚ΡŒ!

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ тСстированиС

Но Π»ΡƒΡ‡ΡˆΠ΅ всС ΠΆΠ΅ провСсти Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ тСст. Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ самым, Π½Π° ΠΌΠΎΠΉ взгляд, ΠΌΠ΅Ρ€Π·ΠΊΠΈΠΌ Π²ΠΈΠ΄ΠΎΠΌ возбуТдСния усилитСля, являСтся Β«Π·Π²ΠΎΠ½Β» β€” ΠΊΠΎΠ³Π΄Π° Π²ΠΎΠ·Π±ΡƒΠΆΠ΄Π΅Π½ΠΈΠ΅ появляСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ сигнала, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ ΠΏΡ€ΠΈ Π΅Π³ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π΅. ΠŸΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ Π΅Π³ΠΎ Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ Π±Π΅Π· осциллографа ΠΈ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠ³ΠΎ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° (Π΄Π° ΠΈ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ нСпросто), Π° Π·Π²ΡƒΠΊ портится колоссально ΠΈΠ·-Π·Π° ΠΎΠ³Ρ€ΠΎΠΌΠ½Ρ‹Ρ… ΠΈΠ½Ρ‚Π΅Ρ€-модуляционных искаТСний. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ Π½Π° слух это ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ воспринимаСтся ΠΊΠ°ΠΊ «тяТСлый» Π·Π²ΡƒΠΊ, Ρ‚.Π΅. Π±Π΅Π· всяких Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ·Π²ΡƒΠΊΠΎΠ² (Ρ‚.ΠΊ. частота ΠΎΡ‡Π΅Π½ΡŒ высокая), поэтому ΡΠ»ΡƒΡˆΠ°Ρ‚Π΅Π»ΡŒ ΠΈ Π½Π΅ Π·Π½Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρƒ Π½Π΅Π³ΠΎ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ возбуТдаСтся. ΠŸΡ€ΠΎΡΡ‚ΠΎ ΠΏΠΎΡΠ»ΡƒΡˆΠ°Π΅Ρ‚, ΠΈ Ρ€Π΅ΡˆΠΈΡ‚, Ρ‡Ρ‚ΠΎ микросхСма «плохая», ΠΈ Β«Π½Π΅ Π·Π²ΡƒΡ‡ΠΈΡ‚Β».

ЕслиcΡ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ собрана ΠΈ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ источник питания Ρ‚Π°ΠΊΠΎΠ³ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ.

Однако ΠΈΠ½ΠΎΠ³Π΄Π° Π±Ρ‹Π²Π°Π΅Ρ‚, ΠΈ Ρ†Π΅ΠΏΡŒ Π‘7R9 ΠΊΠ°ΠΊ Ρ€Π°Π· ΠΈ борСтся с Ρ‚Π°ΠΊΠΈΠΌΠΈ Π²Π΅Ρ‰Π°ΠΌΠΈ. НО! Π’ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ микросхСмС всС ОК ΠΈ ΠΏΡ€ΠΈ отсутствии Π‘7R9. МнС попадались экзСмпляры микросхСмы со Π·Π²ΠΎΠ½ΠΎΠΌ, Π² Π½ΠΈΡ… ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° Ρ€Π΅ΡˆΠ°Π»Π°ΡΡŒ Π²Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ Ρ†Π΅ΠΏΠΈ Π‘7R9 (поэтому я Π΅Π΅ ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽ, Ρ…ΠΎΡ‚ΡŒ Π² Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Π΅ Π΅Π΅ ΠΈ Π½Π΅Ρ‚). Если подобная Π³Π°Π΄ΠΎΡΡ‚ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ мСсто Π΄Π°ΠΆΠ΅ ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π‘7R9, Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π΅ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ, Β«ΠΏΠΎΠΈΠ³Ρ€Π°Π²ΡˆΠΈΡΡŒΒ» с сопротивлСниСм (Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π΄ΠΎ 3 Ом), Π½ΠΎ я Π±Ρ‹ Π½Π΅ совСтовал ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π°ΠΊΡƒΡŽ микросхСму β€” это ΠΊΠ°ΠΊΠΎΠΉ-Ρ‚ΠΎ Π±Ρ€Π°ΠΊ, ΠΈ ΠΊΡ‚ΠΎ Π΅Π³ΠΎ Π·Π½Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π² Π½Π΅ΠΉ Π΅Ρ‰Π΅ Π²Ρ‹Π»Π΅Π·Π΅Ρ‚.

ΠŸΡ€ΠΎΠ±Π»Π΅ΠΌΠ° Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Β«Π·Π²ΠΎΠ½Β» ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° осциллографС, это ΠΊΠΎΠ³Π΄Π° схСма усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ сигнал со Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠ³ΠΎ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° (Π½Π° Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΡƒΠ·Ρ‹ΠΊΠ΅ Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈ Π½Π΅ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ) β€” Π° это ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π΅ΡΡ‚ΡŒ Π΄Π°Π»Π΅ΠΊΠΎ Π½Π΅ Ρƒ всСх Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ. (Π₯отя, Ссли Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ эти Π΄Π΅Π»ΠΎΠΌ Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π·Π°Π½ΠΈΠΌΠ°Ρ‚ΡŒΡΡ, ΠΏΠΎΡΡ‚Π°Ρ€Π°ΠΉΡ‚Π΅ΡΡŒ Ρ‚Π°ΠΊΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Π·Π°ΠΌΠ΅Ρ‚ΡŒ, хотя Π±Ρ‹ Π³Π΄Π΅-Ρ‚ΠΎ ΠΈΠΌΠΈ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ). Но Ссли ΠΆΠ΅Π»Π°Π΅Ρ‚Π΅ качСствСнного Π·Π²ΡƒΠΊΠ° β€” ΠΏΠΎΡΡ‚Π°Ρ€Π°ΠΉΡ‚Π΅ΡΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒΡΡ Π½Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… β€” Β«Π·Π²ΠΎΠ½Β» β€” ΠΊΠΎΠ²Π°Ρ€Π½Π΅ΠΉΡˆΠ°Ρ Π²Π΅Ρ‰ΡŒ, ΠΈ способСн ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ качСству звучания тысячСй способов. Мои ΠΏΠ»Π°Ρ‚Ρ‹:

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-7Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-7
ΠΏΠ΅Ρ‡Π°Ρ‚ΠΊΠ° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π›Π£Π’

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-8Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-8 Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-9Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-9

Β«ΠΠ°ΡΡ‚ΠΎΠ»ΡŒΠ½Π°ΡΒ» ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° усилитСля

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС послС ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π½Π° столС, ΠΏΠΎΠΊΠ°Π·Π°Π»Π°, Ρ‡Ρ‚ΠΎ схСма ΠΈ пСчатная ΠΏΠ»Π°Ρ‚Π° Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ Ρ€Π°Π±ΠΎΡ‡ΠΈΠ΅! Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… настроСк послС сборки ΠΏΠΎ схСмС Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠ»ΠΈΡΡŒ! ΠΎΡ‡Π΅Π½ΡŒ Π΄ΠΎΠ²ΠΎΠ»Π΅Π½, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ!

Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-10Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-10 Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-11Π‘Ρ…Π΅ΠΌΠ° усилитСля Π·Π²ΡƒΠΊΠ° Π½Π° микросхСмС-11

ΠŸΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ усилитСля Π½Π° столС, ΠΏΠΎΠΊΠ°Π·Π°Π»Π°, Ρ‡Ρ‚ΠΎ схСма ΠΈ пСчатная ΠΏΠ»Π°Ρ‚Π° Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ Ρ€Π°Π±ΠΎΡ‡ΠΈΠ΅! Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… настроСк послС сборки ΠΏΠΎ схСмС Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠ»ΠΈΡΡŒ! ΠΎΡ‡Π΅Π½ΡŒ Π΄ΠΎΠ²ΠΎΠ»Π΅Π½, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ!

Π‘ΠΊΠ°Ρ‡Π°Ρ‚ΡŒ влоТСния: HiFi7294
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: electroclub.info

usilitelstabo.ru

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
ВранзисторныС усилитСли, нСсмотря Π½Π° появлСниС Π±ΠΎΠ»Π΅Π΅ соврСмСнных микросхСмных, Π½Π΅ потСряли свой Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. Π”ΠΎΡΡ‚Π°Ρ‚ΡŒ микросхСму Π±Ρ‹Π²Π°Π΅Ρ‚, ΠΏΠΎΡ€ΠΎΠΉ, Π½Π΅ Ρ‚Π°ΠΊ Π»Π΅Π³ΠΊΠΎ, Π° Π²ΠΎΡ‚ транзисторы ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹ΠΏΠ°ΡΡ‚ΡŒ практичСски ΠΈΠ· любого элСктронного устройства, ΠΈΠΌΠ΅Π½Π½ΠΎ поэтому Ρƒ заядлых Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈΠ½ΠΎΠ³Π΄Π° Π½Π°ΠΊΠ°ΠΏΠ»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π³ΠΎΡ€Ρ‹ этих Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π°ΠΉΡ‚ΠΈ ΠΈΠΌ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°ΡŽ ΠΊ сборкС Π½Π΅Π·Π°Ρ‚Π΅ΠΉΠ»ΠΈΠ²Ρ‹ΠΉ транзисторный ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ мощности, сборку ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ осилит Π΄Π°ΠΆΠ΅ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠΉ.

Π‘Ρ…Π΅ΠΌΠ°


Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
Π‘Ρ…Π΅ΠΌΠ° состоит ΠΈΠ· 6-Ρ‚ΠΈ транзисторов ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π·Π²ΠΈΠ²Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΄ΠΎ 3-Ρ… Π²Π°Ρ‚Ρ‚ ΠΏΡ€ΠΈ ΠΏΠΈΡ‚Π°Π½ΠΈΠΈ напряТСниСм 12 Π²ΠΎΠ»ΡŒΡ‚. Π­Ρ‚ΠΎΠΉ мощности Ρ…Π²Π°Ρ‚ΠΈΡ‚ для озвучивания нСбольшой ΠΊΠΎΠΌΠ½Π°Ρ‚Ρ‹ ΠΈΠ»ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ мСста. Вранзисторы Π’5 ΠΈ Π’6 Π½Π° схСмС ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ каскад, Π½Π° ΠΈΡ… мСсто ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΡˆΠΈΡ€ΠΎΠΊΠΎ распространённыС отСчСствСнныС Π°Π½Π°Π»ΠΎΠ³ΠΈ КВ814 ΠΈ КВ815. ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ Π‘4, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π°ΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… транзисторов, отдСляСт ΠΏΠΎΡΡ‚ΠΎΡΠ½Π½ΡƒΡŽ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ сигнала Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅, ΠΈΠΌΠ΅Π½Π½ΠΎ поэтому Π΄Π°Π½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π±Π΅Π· ΠΏΠ»Π°Ρ‚Ρ‹ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ акустичСских систСм. Π”Π°ΠΆΠ΅ Ссли ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π² процСссС Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя ΠΈ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ появится постоянноС напряТСниС, ΠΎΠ½ΠΎ Π½Π΅ ΠΏΡ€ΠΎΠΉΠ΄Ρ‘Ρ‚ дальшС этого кондСнсатора ΠΈ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠΈ акустичСской систСмы останутся Ρ†Π΅Π»Ρ‹. Π Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ кондСнсатор Π‘1 Π½Π° Π²Ρ…ΠΎΠ΄Π΅ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΏΠ»Ρ‘Π½ΠΎΡ‡Π½Ρ‹ΠΉ, Π½ΠΎ Ссли Ρ‚Π°ΠΊΠΎΠ³ΠΎ Π½Π΅Ρ‚ ΠΏΠΎΠ΄ Ρ€ΡƒΠΊΠΎΠΉ, ΠΏΠΎΠ΄ΠΎΠΉΠ΄Ρ‘Ρ‚ ΠΈ кСрамичСский. Аналогом Π΄ΠΈΠΎΠ΄ΠΎΠ² D1 ΠΈ D2 Π² Π΄Π°Π½Π½ΠΎΠΉ схСмС ΡΠ²Π»ΡΡŽΡ‚ΡΡ 1N4007 ΠΈΠ»ΠΈ отСчСствСнныС ΠšΠ”522. Π”ΠΈΠ½Π°ΠΌΠΈΠΊ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ сопротивлСниСм 4-16 Ом, Ρ‡Π΅ΠΌ Π½ΠΈΠΆΠ΅ Π΅Π³ΠΎ сопротивлСниС, Ρ‚Π΅ΠΌ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π·Π²ΠΈΠ²Π°Ρ‚ΡŒ схСма.

Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах

Π‘Π±ΠΎΡ€ΠΊΠ° усилитСля


БобираСтся схСма Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌΠΈ 50Ρ…40 ΠΌΠΌ, рисунок Π² Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π΅ Sprint-Layout ΠΊ ΡΡ‚Π°Ρ‚ΡŒΠ΅ прилагаСтся. ΠŸΡ€ΠΈΠ²Π΅Π΄Ρ‘Π½Π½ΡƒΡŽ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚Π·Π΅Ρ€ΠΊΠ°Π»ΠΈΡ‚ΡŒ. ПослС травлСния ΠΈ удалСния Ρ‚ΠΎΠ½Π΅Ρ€Π° с ΠΏΠ»Π°Ρ‚Ρ‹ свСрлятся отвСрстия, Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ свСрло 0,8 — 1 ΠΌΠΌ, Π° для отвСрстий ΠΏΠΎΠ΄ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ транзисторы ΠΈ ΠΊΠ»Π΅ΠΌΠΌΠ½ΠΈΠΊ 1,2 ΠΌΠΌ.
Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
ПослС свСрлСния отвСрстий ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π·Π°Π»ΡƒΠ΄ΠΈΡ‚ΡŒ всС Π΄ΠΎΡ€ΠΎΠΆΠΊΠΈ, Ρ‚Π΅ΠΌ самым ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΈΡ… сопротивлСниС ΠΈ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ мСдь ΠΎΡ‚ окислСния. Π—Π°Ρ‚Π΅ΠΌ Π²ΠΏΠ°ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΌΠ΅Π»ΠΊΠΈΠ΅ Π΄Π΅Ρ‚Π°Π»ΠΈ – рСзисторы, Π΄ΠΈΠΎΠ΄Ρ‹, послС Ρ‡Π΅Π³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ транзисторы, ΠΊΠ»Π΅ΠΌΠΌΠ½ΠΈΠΊ, кондСнсаторы. Богласно схСмС, ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… транзисторов Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒΡΡ, Π½Π° Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅ это соСдинСниС происходит ΠΏΡƒΡ‚Ρ‘ΠΌ замыкания «спинок» транзисторов ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΎΠΉ ΠΈΠ»ΠΈ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ΠΎΠΌ, Ссли ΠΎΠ½ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ. Π Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ трСбуСтся ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² Ρ‚ΠΎΠΌ случаС, Ссли схСма Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π° Π½Π° Π΄ΠΈΠ½Π°ΠΌΠΈΠΊ сопротивлСниСм 4 Ома, ΠΈΠ»ΠΈ Ссли Π½Π° Π²Ρ…ΠΎΠ΄ подаётся сигнал большой громкости. Π’ ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΆΠ΅ случаях Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ транзисторы ΠΏΠΎΡ‡Ρ‚ΠΈ Π½Π΅ Π½Π°Π³Ρ€Π΅Π²Π°ΡŽΡ‚ΡΡ ΠΈ Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ охлаТдСния.
Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
ПослС сборки ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΡΠΌΡ‹Ρ‚ΡŒ остатки Ρ„Π»ΡŽΡΠ° с Π΄ΠΎΡ€ΠΎΠΆΠ΅ΠΊ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠ»Π°Ρ‚Ρƒ Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ошибок сборки ΠΈΠ»ΠΈ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ сосСдними Π΄ΠΎΡ€ΠΎΠΆΠΊΠ°ΠΌΠΈ.

Настройка ΠΈ испытания усилитСля


ПослС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ сборки ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π°Π²Π°Ρ‚ΡŒ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ Π½Π° ΠΏΠ»Π°Ρ‚Ρƒ усилитСля. Π’ Ρ€Π°Π·Ρ€Ρ‹Π² ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π½ΡƒΠΆΠ½ΠΎ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€, для контроля потрСбляСмого Ρ‚ΠΎΠΊΠ°. ΠŸΠΎΠ΄Π°Ρ‘ΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΈ смотрим Π½Π° показания Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°, Π±Π΅Π· ΠΏΠΎΠ΄Π°Ρ‡ΠΈ Π½Π° Π²Ρ…ΠΎΠ΄ сигнала ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 15-20 мА. Π’ΠΎΠΊ покоя задаётся рСзистором R6, для Π΅Π³ΠΎ увСличСния Π½ΡƒΠΆΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ сопротивлСниС этого рСзистора. Блишком сильно ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Ρ‚ΡŒ Ρ‚ΠΎΠΊ покоя Π½Π΅ слСдуСт, Ρ‚.ΠΊ. увСличится Π²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΏΠ»Π° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… транзисторах. Если Ρ‚ΠΎΠΊ покоя Π² Π½ΠΎΡ€ΠΌΠ΅, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π°Π²Π°Ρ‚ΡŒ Π½Π° Π²Ρ…ΠΎΠ΄ сигнал, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΌΡƒΠ·Ρ‹ΠΊΡƒ с ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½Π° ΠΈΠ»ΠΈ ΠΏΠ»Π΅Π΅Ρ€Π°, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊ ΠΈ ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠ°Ρ‚ΡŒ ΠΊ ΠΏΡ€ΠΎΡΠ»ΡƒΡˆΠΈΠ²Π°Π½ΠΈΡŽ. Π₯ΠΎΡ‚ΡŒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΈ прост Π² исполнСнии, ΠΎΠ½ обСспСчиваСт вСсьма ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΠΎΠ΅ качСство Π·Π²ΡƒΠΊΠ°. Для воспроизвСдСния ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Π΄Π²ΡƒΡ… ΠΊΠ°Π½Π°Π»ΠΎΠ², Π»Π΅Π²ΠΎΠ³ΠΎ ΠΈ ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ, схСму Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π΄Π²Π°ΠΆΠ΄Ρ‹. ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ Ссли источник сигнала находится Π΄Π°Π»Π΅ΠΊΠΎ ΠΎΡ‚ ΠΏΠ»Π°Ρ‚Ρ‹, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π΅Π³ΠΎ Π½ΡƒΠΆΠ½ΠΎ экранированным ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ, ΠΈΠ½Π°Ρ‡Π΅ Π½Π΅ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ ΠΏΠΎΠΌΠ΅Ρ… ΠΈ Π½Π°Π²ΠΎΠ΄ΠΎΠΊ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π΄Π°Π½Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ получился ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΌ благодаря Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΎΠΌΡƒ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ° ΠΈ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΌ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌ ΠΏΠ»Π°Ρ‚Ρ‹. Π•Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Π² составС ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½ΠΎΠΊ, Ρ‚Π°ΠΊ ΠΈ ΠΏΡ€ΠΈ создании нСбольшого стационарного ΠΌΡƒΠ·Ρ‹ΠΊΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ†Π΅Π½Ρ‚Ρ€Π°. Π£Π΄Π°Ρ‡Π½ΠΎΠΉ сборки.
Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах
Π£ΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π·Π²ΡƒΠΊΠ° Π½Π° транзисторах

sdelaysam-svoimirukami.ru

ΠžΡ‡Π΅Π½ΡŒ простой ΠΌΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС

Π― Π±Ρ‹ сказал, Ρ‡Ρ‚ΠΎ это просто супСр простой ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ, содСрТащий всС Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ элСмСнта ΠΈ Π²Ρ‹Π΄Π°ΡŽΡ‰ΠΈΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 40 Π’Ρ‚ Π½Π° Π΄Π²Π° ΠΊΠ°Π½Π°Π»Π°!
4 Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΈ 40 Π’Ρ‚ Ρ… 2 Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ мощности ΠšΠ°Ρ€Π»! Π­Ρ‚ΠΎ Π½Π°Ρ…ΠΎΠ΄ΠΊΠ° для Π°Π²Ρ‚ΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ питаСтся ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ ΠΎΡ‚ 12 Π’ΠΎΠ»ΡŒΡ‚, ΠΏΠΎΠ»Π½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΎΡ‚ 8 Π΄ΠΎ 18 Π’ΠΎΠ»ΡŒΡ‚. Π•Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ запросто Π²ΡΡ‚Ρ€Π°ΠΈΠ²Π°Ρ‚ΡŒ Π² сабвуфСры ΠΈΠ»ΠΈ акустичСскиС систСмы.
ВсС сСгодня доступно благодаря использованию соврСмСнной элСмСнтной Π±Π°Π·Ρ‹. А ΠΈΠΌΠ΅Π½Π½ΠΎ микросхСмС — TDA8560Q.

ΠšΡΡ‚Π°Ρ‚ΠΈ ΠΊΡƒΠΏΠΈΡ‚ΡŒ Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π½Π° Π·Π° сущиС ΠΊΠΎΠΏΠ΅ΠΉΠΊΠΈ Ρ‚ΡƒΡ‚ – TDA8560Q

Π­Ρ‚ΠΎ микросхСма Ρ„ΠΈΡ€ΠΌΡ‹ Β«PHILIPSΒ». Π Π°Π½Π΅Π΅ Π±Ρ‹Π»Π° Π² Ρ…ΠΎΠ΄Ρƒ TDA1557Q, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ½ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ стСрСо ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ с Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 22 Π’Ρ‚. Но Π΅Ρ‘ Π² послСдствии ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π»ΠΈ, ΠΎΠ±Π½ΠΎΠ²ΠΈΠ² Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ каскад ΠΈ появилась TDA8560Q с Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 40 Π’Ρ‚ Π½Π° ΠΊΠ°Π½Π°Π». Π’Π°ΠΊΠΆΠ΅ Π°Π½Π°Π»ΠΎΠ³ΠΎΠΌ являСтся TDA8563Q.

Π‘Ρ…Π΅ΠΌΠ° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ усилитСля Π½Π° микросхСмС


ΠžΡ‡Π΅Π½ΡŒ простой ΠΌΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС
На схСмС микросхСма, Π΄Π²Π° Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… кондСнсатора ΠΈ ΠΎΠ΄ΠΈΠ½ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΡŽΡ‰ΠΈΠΉ. Π€ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΡŽΡ‰ΠΈΠΉ кондСнсатор ΡƒΠΊΠ°Π·Π°Π½ с минимальной Π΅ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ 2200 ΠΌΠΊΠ€, Π½ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ΠΌ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ Π²Π·ΡΡ‚ΡŒ 4 Ρ‚Π°ΠΊΠΈΡ… кондСнсатора ΠΈ Π·Π°ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΠΈΡ‚ΡŒ, Ρ‚Π°ΠΊ Π²Ρ‹ обСспСчитС Π±ΠΎΠ»Π΅Π΅ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ усилитСля Π½Π° Π½ΠΈΠ·ΠΊΠΈΡ… частотах. ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΡƒ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ Π½Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€, Ρ‡Π΅ΠΌ большС, Ρ‚Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅.

Π‘Π±ΠΎΡ€ΠΊΠ° простого усилитСля


ΠžΡ‡Π΅Π½ΡŒ простой ΠΌΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС
ΠžΡ‡Π΅Π½ΡŒ простой ΠΌΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС
Π’Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ Π² схСмС число ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ², ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ… Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ эксплуатации, Π½ΠΎ Π½Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎ.
ΠžΡ‡Π΅Π½ΡŒ простой ΠΌΠΎΡ‰Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π½Π° микросхСмС
Π’ΡƒΡ‚ добавилось Π΅Ρ‰Ρ‘ ΠΏΡΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, объясню для Ρ‡Π΅Π³ΠΎ. Π”Π²Π° рСзистора Π½Π° 10 К Ом ΡƒΠ±Π΅Ρ€ΡƒΡ‚ Ρ„ΠΎΠ½, Ссли ΠΊ схСмС ΠΈΠ΄ΡƒΡ‚ Π΄Π»ΠΈΠ½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. РСзистор 27 К Ом ΠΈ кондСнсатор 47 ΠΌΠΊΠ€ Π΄Π°ΡŽΡ‚ ΠΏΠ»Π°Π²Π½Ρ‹ΠΉ пуск усилитСля Π±Π΅Π· Ρ‰Π΅Π»Ρ‡ΠΊΠΎΠ². А кондСнсатор 220 ΠΏF ΠΎΡ‚Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΠ΅Ρ‚ высокочастотныС ΠΏΠΎΠΌΠ΅Ρ…ΠΈ ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ питания. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ я Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ Π΄ΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ схСму этими ΡƒΠ·Π»Π°ΠΌΠΈ, лишним Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚.
Π₯ΠΎΡ‡Ρƒ Π΅Ρ‰Ρ‘ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Ρ€Π°Π·Π²ΠΈΠ²Π°Π΅Ρ‚ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ 2 Ома. На 4 Ом Π±ΡƒΠ΄Π΅Ρ‚ Π³Π΄Π΅-Ρ‚ΠΎ порядка 25 Π’Ρ‚, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΆΠ΅ ΠΎΡ‡Π΅Π½ΡŒ Π½Π΅ΠΏΠ»ΠΎΡ…ΠΎ. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Π½Π°ΡˆΡƒ ΡΠΎΠ²Π΅Ρ‚ΡΠΊΡƒΡŽ акустику раскачаСт.
ΠΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠ΅, однополярноС ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ Π΄Π°Π΅Ρ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΠ»ΡŽΡΡ‹: использованиС Π² Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠΉ акустикС, Π΄ΠΎΠΌΠ° ΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ старого ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания.
МинимальноС количСство ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² позволяСт Π²ΡΡ‚Ρ€Π°ΠΈΠ²Π°Ρ‚ΡŒ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Π² Π·Π°ΠΌΠ΅Π½ старому, Π²Ρ‹ΡˆΠ΅Π΄ΡˆΠ΅ΠΌΡƒ ΠΈΠ· строя, Π½Π° микросхСмС Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΌΠ°Ρ€ΠΎΠΊ.

Π‘ΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ Π²ΠΈΠ΄Π΅ΠΎ тСста усилитСля



sdelaysam-svoimirukami.ru

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
