6П3С схема. Ламповый усилитель на 6П3С: схема, характеристики и особенности конструкции

alexxlabСхем
Как работает ламповый усилитель на 6П3С. Какие преимущества дает использование этой лампы. Какие особенности нужно учитывать при сборке усилителя на 6П3С. На что обратить внимание при настройке лампового усилителя.

Характеристики и особенности лампы 6П3С

Лампа 6П3С представляет собой выходной лучевой тетрод, который широко применяется в ламповых усилителях мощности звуковой частоты. Основные характеристики лампы 6П3С:

  • Напряжение накала: 6,3 В
  • Анодное напряжение: до 250 В
  • Напряжение экранной сетки: до 250 В
  • Анодный ток: до 72 мА
  • Ток накала: 900 мА
  • Выходная мощность: 5,4 Вт
  • Крутизна характеристики: 6 мА/В

Ключевые преимущества 6П3С для использования в ламповых усилителях:

  • Высокая выходная мощность
  • Хорошая крутизна характеристики
  • Низкий коэффициент нелинейных искажений
  • Низкая проходная емкость
  • Устойчивость к высоким анодным напряжениям

Благодаря этим качествам 6П3С обеспечивает отличное звучание в выходных каскадах усилителей низкой частоты.


Схема лампового усилителя на 6П3С

Рассмотрим типовую схему двухтактного усилителя на лампах 6П3С:

«` 6П3С 6П3С Выходной трансформатор
Блок питания «`

Основные элементы схемы:

  • Две лампы 6П3С в выходном каскаде
  • Выходной трансформатор
  • Входной каскад на лампе 6Н8С или аналогичной
  • Блок питания с высоковольтным трансформатором

Особенности конструкции усилителя на 6П3С

При сборке лампового усилителя на 6П3С важно учитывать следующие моменты:

  1. Выбор качественного выходного трансформатора — от него во многом зависит итоговое звучание.
  2. Правильный монтаж и экранировка для минимизации фона и наводок.
  3. Подбор ламп 6П3С в выходном каскаде по параметрам для обеспечения симметричности.
  4. Обеспечение хорошего теплоотвода, так как лампы 6П3С сильно нагреваются.
  5. Использование качественных пассивных компонентов (конденсаторов, резисторов).

Настройка лампового усилителя на 6П3С

Правильная настройка критически важна для получения качественного звука. Основные этапы:


  1. Установка рабочих напряжений и токов ламп.
  2. Настройка смещения выходных ламп 6П3С.
  3. Проверка симметричности работы выходного каскада.
  4. Настройка обратной связи.
  5. Измерение и корректировка АЧХ усилителя.

Как правильно настроить ламповый усилитель на 6П3С?

  • Измерьте анодный ток ламп 6П3С — он не должен превышать 37-40 мА.
  • Установите напряжение смещения около -45 В.
  • Проверьте симметричность сигнала на выходе осциллографом.
  • Введите небольшую отрицательную обратную связь (3-5 дБ).
  • Измерьте АЧХ и при необходимости скорректируйте RC-цепями.

Звучание усилителя на 6П3С

Ламповые усилители на 6П3С отличаются характерным «ламповым» звучанием:

  • Мягкое, комфортное звучание без резкости
  • Хорошая детальность и разборчивость
  • Объемный, глубокий звуковой образ
  • Выразительная середина частотного диапазона
  • Гармонически богатый тембр инструментов

При этом усилители на 6П3С имеют свои особенности звучания по сравнению с другими ламповыми схемами. Как правило, их отличает более динамичный, энергичный характер звука.


Модификации схемы усилителя на 6П3С

Базовую схему можно улучшить несколькими способами:

  • Применение ультралинейного включения выходных ламп
  • Использование катодной связи в выходном каскаде
  • Добавление драйверного каскада перед выходными лампами
  • Применение параллельного включения двух пар 6П3С для увеличения мощности
  • Использование стабилизированного питания для всех каскадов

Какие модификации схемы усилителя на 6П3С дают наилучший результат? Наибольший эффект обычно дают:

  1. Ультралинейное включение выходных ламп — снижает искажения
  2. Катодная связь — улучшает линейность
  3. Стабилизированное питание — повышает динамику звучания

Выбор компонентов для усилителя на 6П3С

От качества применяемых деталей во многом зависит итоговое звучание. На что обратить внимание:

  • Выходной трансформатор — желательно использовать специализированный ламповый трансформатор
  • Конденсаторы — применять пленочные или бумажно-масляные в сигнальных цепях
  • Резисторы — использовать прецизионные металлопленочные или углеродистые
  • Лампы — выбирать качественные экземпляры с хорошими параметрами
  • Монтажные провода — применять посеребренные или из бескислородной меди

Особое внимание стоит уделить выбору выходного трансформатора, так как он во многом определяет звучание усилителя на 6П3С.


Сравнение 6П3С с другими выходными лампами

Как 6П3С соотносится с другими популярными выходными лампами для усилителей?

ЛампаМощность, ВтОсобенности
6П3С5-8Универсальная, хорошее соотношение цена/качество
6П14П10-15Большая мощность, требует более высоких напряжений
6П6С3-5Меньшая мощность, более мягкое звучание
EL3415-25Высокая мощность, характерный «британский» звук

6П3С занимает промежуточное положение, обеспечивая хороший баланс между мощностью, качеством звучания и доступностью.


Характеристики и схема двухтактного усилителя

Как указано в технических характеристиках, электронная лампа 6П3С является выходным лучевым тетродом. Она используется в усилителях мощности звуковой частоты (УЗЧ), в ВЧ- генераторах передающих устройств. В советское время устанавливалась в дорогих приёмниках высшего и 1-го классов.

История этой лампы началась примерно в 1935 г., когда американская начала производство первых лучевых тетродов 6L6 в металлическом корпусе. В последующем, в период Великой Отечественной войны в СССР из США, по ленд-лизу, осуществлялись поставки радиоаппаратуры на её основе. Несмотря на трудное для страны время советская промышленность не стояла на месте и продолжала развиваться, в том числе используя передовой опыт своих союзников. Благодаря этому на свет появилось много отечественных аналогов данной лампы: 6Л6, 6Л6С, 6П3. А после принятия в 1951 г. стандарта ГОСТ 5461-50 утвердилось её окончательное наименование, с которым остаётся в наши дни.

Технические характеристики

Радиолампа 6П3С, как представитель устройств использующихся в УНЧ, выделяется высокой выходной мощностью, неплохой крутизной характеристики, низким коэффициентом нелинейных искажений и проходной ёмкостью. Благодаря своим параметрам, она благополучно используется в выходных каскадах усиления НЧ и даже по современным меркам показывает неплохие результаты.

Основные эксплуатационные характеристики 6П3С:

  • напряжение: накала – до 6,3 В, анодное – до 250 В;
  • напряжение экранной сетки – до 250 В;
  • ток: анодный – до 72 (± 14) мА; накала – до 900 (± 60) мА;
  • мощность на выходе – 5,4 Вт;
  • коэффициент усиления – 13,5;
  • крутизна характеристики – 6 (± 0,8) мА/В;
  • внутренне сопротивлении – до 22,5 кОм;
  • ёмкость: входная – 11 пКф; выходная – 8,5 пКф.

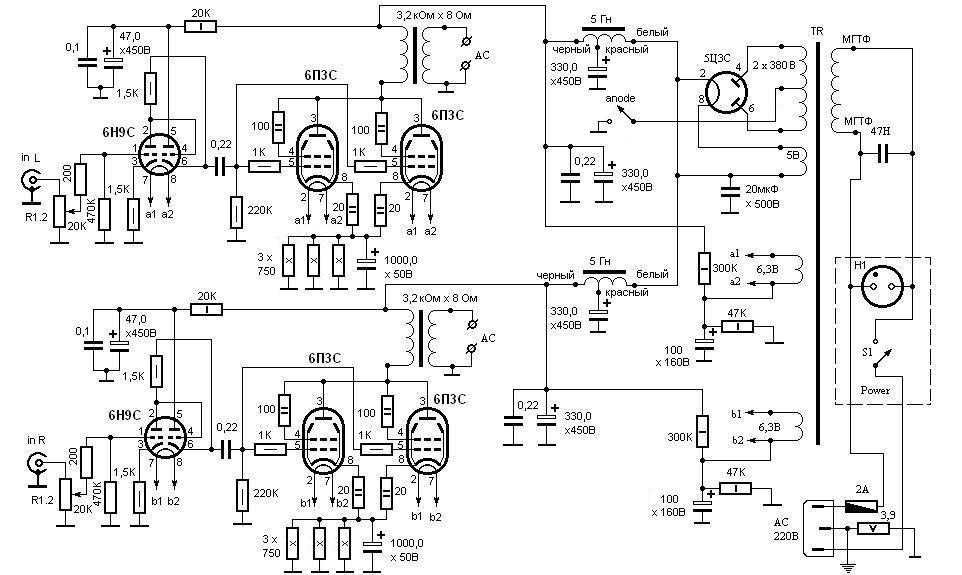

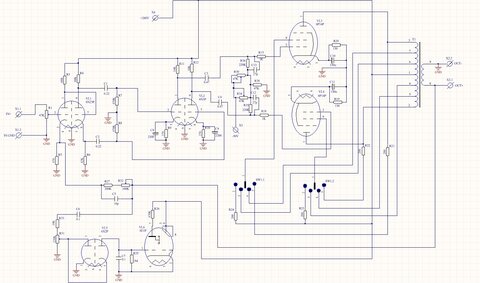

6п3с- ламповый усилитель, одиночный и сдвоенный двухтактный каскад

Запланировання здесь статья посвящена обзору простых схем лампового усиления звука, постоенных с применением традиционных одиночных трансформаторов со средней точкой. Ламповая схема безусловно двухтактная. Кому нравятся однотактные усилители, те могут обрезать в схемах лишнее и получить себе огрызок, дешевле по комплектующим примерно на половину. Заодно могут сходить в поликлинику и сделать себе обрезание, а лучше полную кастрацию. Для нормального двухтактного усилителя на 6П3С желательно иметь согласующие трансформаторы с приведенным сопротивлением 5-6 кОм, но можно приспособить и типовые стержневые трансформаторы, рассчитанные на повышенные напряжения (127В+127В) и имеющие в активе несколько дополнительных обмоток. Важным условием применения правильных трансформаторов является их своевременная диагностика на предмет минимально возможного тока холостого хода. По току холостого хода первоначально приближенно оценивают нижнюю границу полосы пропускания усилителя. Расчет собственной индуктивности согласующего трансформатора выполняют предельно просто — по первой гаамонике. Напряжение сети делят на измеренный ток, а затем на угловую частоту, пренебрегая резистивным сопротивлением обмоток. Полученное значение индуктивности в Генри должно быть не менее 20, а лучше 40-50. Как только удастся подобрать пару одинаковых трансформаторов, задачу создания усилителя можно считать практически решённой. Для тугих повторю, нельзя просто взять с полки два произвольных ТС-трансформатора и построить на них ламповый усилитель, вначале придётся обязательно измерять ток ХХ электромагнитным миллиамперметром. Если не нравится применение типовых трансформаторов, то рассчитайте и намотайте себе выходники, под заданное сопротивление нагрузки. Это более длинная траектория. Для гарантированного качества усилителя нужно знать как проектировать согласующие трансформаторы.

После того, как удастся потрогать руками выходные трансформаторы, можно заморочиться поисками ламп. Под 5-6 кОм подойдут многие совдеп-лампы. Если трансформатор не очень мощный (до 100Вт), то можно ограничиться одной парой выходных ламп. Если трансформатор оказался мощнее, то можно зацепить две пары в один канал. Но лампы при этом придется подобрать. Кроме определённости с выходным трансформатором и лампочками следует понять, какой нужен блок питания. Простейшим вариантом будет применение силовых анодных трансформаторов на частоте 50 Гц. Мощность под лампы 6П3С понадобится изрядная. В каждом канале аноды примут 20+20 ватт. Столько же пожно выделить в нагрузке. Итого на 2 канала потребуется не менее 120 Ватт. Еще мелкие ламы имеют потребление, а также потребуется мощность в накальные цепи.

Внешний вид и схема включения выходного лучевого тетрода 6П3С показаны на рисунке. По моему глубочайшему убеждению именно лампу 6П3С следует считать самой удачной среди ламп совдеповского изготовления. Лампу 6П3С отличают хорошие электрические параметры, большое допустимое анодное напряжение, большую мощность и отличную устойчивость. А еще эти лампы очень красиво светятся. Нужно загрузить лампы под завязку, а также подать на аноды по 400 вольт. Вот тогда и появится яркое малиновое свечение и глубокие синие бликующие переливы по всем стеклянным баллонам. Ну большое тепловыделение станет побочным продуктом.

В моём представлении лампа 6П3С это универсальный мотор для многочисленных ламповых конструкций. Она имеет очень неплохие характеристики и здоровенную рассеиваемую анодом мощность. Это выгодно отличает лампу 6П3С от многочисленных хлипких аналогов. По моему убеждению этот совдеп-образец ничем не уступает зарубежным «крутым» лампам, особенно с учётом ценовой разницы. А цена может выгодно отличаться в 100 и более раз, хотя вакуум в лампе такой же. Ниже показан пример любопытной лампы 6П3, ставшей исходной ступенью для создания современной лампы 6П3С. Год выпуска этой лампы 1951, есть образцы ещё более древние, но в отличном работоспособном состоянии, вполне пригодном для построения лампового усилителя.

Лампы типа 6П3С-Е это другие лампы, отличающиеся по конструкции от 6П3С. По режимным параметрам 6П3С-Е также несколько отличаются от 6П3С и в одну упряжку их ставить не следует. Большинство измеренных мною экземпляров ламп 6П3С-Е отличаются значительно большей крутизной характеристики. Превышение над 6П3С зарегистрировано до 50%. А вот по анодному току превышение совсем незначительно. Общей чертой ламп с указанным наименованием является изрядная мощность анода. При испытаниях на приболе Л1-3 при анодном напряжении 300 вольт лампы долговременно, буквально часами выдерживали анодный ток 130 мА. А это означает, огромный преогромный предел устойчивости, ведь постоянно в аноде было 39 Ватт! Конечно же не следует закладывать такие режимы в проектируемые конструкции. Но понимать, что в динамике такие мощности для ламп семейства 6П3С вполне достижимы. Настраивать ламповые конструкции нужно по параметрам даташита. Устойчивость теплового режима и отклик на управляющее воздействие у всех исправных ламп этого наименования просто великолепные.

Сохранение работоспособности электронных ламп полностью определяется условиями хранения. Если учесть, что некоторым образцам ламп по 70 и более лет, то объективная стоимость их на сегодняшний день довольно высока. По отзывам самодельщиков характеристики этой лампы довольно ровные и обеспечивают очень мягкое, комфортное звучание. На практике это предстоит проверить в ближайшем будущем при создании очередной конструкции лампового усилителя. Можу к слову сказать, что в интернете не удалось найти характеристик этой лампы, а также примеров описания конструкций, полученных с её применением.

Уменьшенный вариант лучевого тетрода 6П3С с аналогичными характеристиками показан ниже. Это тетрод 6П6С под октальный цоколь, очень приличная лампочка. Простая замена 6П6С на лампу 6П3С в стандартной октальной панельке никак не отразится на работе большинства устройств. Вероятнее всего даже аудиофилы не заметят подмены. А если по приборам поправить режим по минимуму искажений, то различия не будет вовсе. Обратная замена не желательна, поскольку лампа 6П6С может не вывезти нагрузки по мощности, позволительной для 6П3С.

Еще раз обязан сказать, что традиционный, укоренившийся в сознании людей, подход к изложению статьи от наименования и выбора ламп — не разумный и неправильный. Всем очевидно, что неразумно начинать выбор автомобиля с мотора и колёс, поскольку вначале оценивают назначение, стоимость, эстетику, функционал и другие характеристики. Здравый смысл говорит о том, что важнейшим узлом лампового усилителя является выходной трансформатор. От его качества зависит качество всего усилителя. Стоимость выходного трансформатора может составлять 80% и более от стоимости всего проекта. Именно от выбора трансформатора, его изготовления или покупки зависит всё, в том числе выбор соответствующего типа ламп. Если моё изложение материала проходит в традиционном порядке, то чаще всего оно имеет другую цель. Не хочу я показывать удобные и распространённые трансформаторы. Их довольно легко вычислить самостоятельно по растровым картинкам на сайте. Вначале статьи следует показать несколько простеньких двухтактных схем с одиночными лампами. Для таких схем годятся сравнительно слабенькие выходные трансформаторы, например в габарите ТС-40. Говорил неоднократно и повторю еще раз банальную истину. Для двухтактного усилителя простейшего уровня можно применить практически любые стержневые отечественные трансформаторы при правильной распайке обмоток. Смело отправляйте на три буквы советчиков, которые настойчиво рекомендуют мотать трансформаторы самостоятельно. Скорее всего эти люди находятся в плену догмы, либо это люди хитрые, которые хотят затруднить ваш путь к желаемому результату, либо недалёкие. Возможен ещё один вариант: Эти советчики хотят срубить на вашем интересе к ламповой технике немного денег. Ну что ж, имеют право. Уверенно шагайте вперёд не оглядываясь на советчиков. Ищите свой путь. И помните, здесь показана самая короткая траектория.

При построении лампового усилителя манипуляции с моточными узлами большинству людей не нужны. Обычно умные слова авторов о рукопашной намотке выходного трансфоратора вызывают ступор и губят ещё не созревший проект на корню. Моточные трудозатраты могут понадобиться обыкновенному телезрителю — любителю сравнительно позднее, когда придёт осознанный интерес и понимание необходимых изменений. А могут они и вовсе не понадобиться, что характерно для 90% начинающих ламповиков. Неплохие результаты первого уровня даёт применение в качестве выходных трансформаторов обыкновенных броневых трансформаторов, имеющих раздельные первичные обмотки на 127 вольт. Однако применение стержневых трансформаторов на порядок выгоднее, поскольку есть компактные и удобные серийные трансформаторы. Их применение сходу даёт результат экономный по времени и ресурсам, и столь же качественный результат по звуку.

В любом варианте применения трансов предпочтительнее иметь две обмотки, рассчитаные на 127 вольт. А если симметричных обмоток больше, то это ещё лучше. Например, в сравнении с броневым трансформатором на 127В, его полный аналог, но рассчитанный на напряжение 220 вольт, просто непригоден для двухтактного усилителя, поскольку имеет единую обмотку. Кроме того, как правило, типовой промышленный трансформатор на 220 вольт имеет огромный ток холостого хода и большое поле рассеяния. Это исключает его применение в ламповой конструкции даже в качестве силового, поскольку дает непобедимый фон переменного тока. Трансформаторам с обмотками на 220 вольт прямая дорога на помойку, поскольку они иногда звенят даже на холостом ходу.

Стержневые трансформаторы с обмотками на 127 вольт применять выгоднее чем аналогичные, но с обмотками на 110 вольт. Это очевидно, поскольку в каждой такой обмотке на 15% большее число витков. Следовательно больше индуктивность и следовательно левая граница частотной характеристики окажется ниже, а низкочастотный диапазон будет расширен. Выходные трансформаторы для ультралинейного включения 6П3С должны иметь симметричные относительно центра отводы с числом витков около 43% от числа витков каждого плеча. Это же правило следует соблюдать при построении схемы дифференциального включения пары трансформаторов. Как известно цоколёвка лампы 6П3С аналогична лампе 6П6С. В большинстве случаев это позволяет применить 6П3С вместо 6П6С, причём значительная часть телезрителей, особенно любители усилителей с переключателем триод-пентод, даже не заметит такой замены. Обыкновенная замена этих ламп в схемах небольшой мощности безболезненна. Из всех слушателей не более 0,1% поймут, что звук несколько другой. При изменении и подгонке режима нужно помнить о разнице характеристик. Ультралинейные отводы трансформатора, например для 6П6С, желательно иметь числом витков около 23% от каждого плеча. А поскольку мощности анодов этих ламп разные, то замена 6П3С на 6П6С вовсе недопустима.

Внимание! Все трансформаторы для ламповых конструкций следует вначале тестировать по току холостого хода. Только трансформаторы с мелким током холостого хода следует использовать в рукопашных разработках. Все остальные трансформаторы следует продать или утилизировать. На втором этапе выбора трансформаторов следует внимательно отнестись к вопросу симметрирования трансфоматоров, как по величине индуктивности, так и по величине ЭДС (характеристике намагничивания). Только после тщательного отбора следует сказать себе любимому, что определены качественные выходные трансформаторы, пригодные для конструирования. Колхозникам такие хлопоты покажутся излишеством, поскольку они уверены, что типовые трансформаторы не звучат никак. Именно поэтому такие танцоры пренебрежительно называют типовые трансформаторы «зелёнкой». Если бы квалификация таких спецов была повыше, а самонадеянность послабже, то словосочетание «танцор-колхозник» осталось бы без применения.

Как расчёт, так и настройку лампового двухтактного усилителя лучше выполнять с выхода. Перед настройкой первые лампы можно совсем вынуть из панелек. Вначале для выходного каскада регулятором смещения выставляют ток покоя в разумных пределах и хорошенько прогревают аноды ламп. После прогрева ток покоя уточняют. Общую обратную связь вначале регулирования режима отключают. После настройки выходного каскада можно вынуть выходные лампы и вставить входные. Режим по постоянному току регулируют резистором в катоде первой половинки входной лампы. Затем регулируют режим по переменному току, резистором в катоде второй половинки. Симметрию полуволн, наличие всякого мусора и возбуда контролируют по осциллографу. Манипуляции с удалением ламп позволяют точно контролировать моменты возникновения косяков и сразу определять их причины. Не рекомендую сходу подключать на выход трансформатора динамики. Вместо них нужно обязательно включить нагрузочный резистор. Это избавит от шума и стрессов при внезапном возбуждении. На завершающем этапе все лампы вставляют в панельки и проверяют сквозной канал прохождения сигнала. Нужно понимать, что режимы под нагрузкой накалов могут уплыть на 10% и даже больше. А если подать синус на вход, то просадка по анодам будет вовсе здоровенной. Поэтому следует провести завершающие манипуляции по настройке режимов усилителя под нагрузкой. Затем возвращают (или не возвращают) обратную связь в правильной фазировке и оценивают АЧХ.

Напряжения +400-450 вольт для экранных сеток 6П3С, мягко говоря многовато, поэтому их питание лучше перекинуть в предварительный каскад, через дополнительнные обмотки ООС по переменному току. Можно соорудить праметрический стабилизатор с мощными стадилитронами, примерно на 250 вольт от анодного напряжения 450 вольт. Но если нужна большая мощность, то можно включить и напрямую, но через гасящие резисторы, и другого дешевого способа достижения цели нет. Лампы 6П3С такое издевательство выдерживают. Ограничивающие ток резисторы придётся существенно увеличивать по номиналу. Но это практически не повлияет на качество, которое в схеме с большим превышением напряжения по сеткам будет посредственным. Схемы с дифференциальным включеним выходных трансформаторов представляются мне значительно более актуальными и интересными.

Далее приведены схемы только со сдвоенными лампами в каждом плече выходного каскада. По габариту 0,16 кВА выходных трансформаторов никто не помешает запараллелить в каждом плече и по 3-4 лампы. При этом будет необходимо лишь более основательно подобрать их по величине анодного тока. Точности подбора в 10% вполне достаточно. Не верьте наглецам, запросто складывающим мощности каналов УНЧ в одно эквивалентное значение, для получения внушительных цифр. Это обман. Эквивалентное значение выходной мощности на практике окажется существенно меньше. Ниже показаны схемы с дополнительными драйверами перед выходом. Практика показала, что лучше драйвер для 6П3С не применять. Чувствительности и усиления в схеме хватает и без драйвера. А наличие дополнительных ламп и огрехи в монтаже нередко приводят к самовозбуждению.

В балансной схеме фазоинвертора, половинки триодов следует хорошо подбирать. В схеме с разделенной нагрузкой, показанная на картинке, подбор не обязателен. Собственно поэтому на первых этапах лампового строительства лучше осваивать именно опыт деда Вильямсона. Применение подстроечников в катодах триодов позволит немного скроить кривизну половинок ламп, при наличии огрехов в подборе по условию симметрии. Можно заметить, что во многих схемах бывает проще поставить подстроечник, нежели искать точные номиналы и тем более подбирать резисторы в доли процента. Устанавливать подстроечники в аноды не рекомендую. В качестве рекомендации для повышения качества звука в схеме с разделением нагрузки можно посоветовать подбор двойного триода по другому правилу. Первый по схеме триод может быть сравнительно слаботочным, но с большой крутизной. А ток второго триода может быть больше до полутора раз. Именно такие двойные триоды лучше применять для схемы Вильямсона, поскольку ток в фазоинверторе, как правило, делают значительно больше.

В некоторых узлах применение подстроечников обязательно, а в некоторых это блажь. На этапе макетирования подстроечники можно порегулировать. Это удобно, когда в качестве несущей основы усилителя использована печатная плата из фольгированного текстолита. Тогда подстроечники паяют прямо на дорожки платы, устанавливая вертикально. Если корпус усилителя перевернуть на монтажный стол, то открывается для доступа всё пространство подвала. Возможности регулирования предоставляются большие, удобно настраивать каждый узел, контролируя режимы по приборам. Выходные трансформаторы могут быть очень назными. Фантазия людская не ограничена. Их мощность эквивалентная должна быть черырёхкратной по отношению к требыемой мощности по выходу. Обычно оринетируются на мощность рассеяния пары анодов ламп выходного каскада.

Ниже показано применение монтажного стола для построения лампового усилителя, при монтаже деталей в готовый корпус. При конструировании усилителей лучше заранее выйти на общий увеличеный габарит корпуса, пригодного и для мощных изделий и для обыкновенного двухтакта на 6П14П. Обычно затраты на корпус довольно существенные, поэтому целесообразно заранее унифицировать корпуса. Монтажный стол всего лишь удобное приспособление, которое позволяет охранить корпус от многочисленных повреждений. Монтажный стол — это просто каркас из деревянных брусков, похожий на табуретку без седёлки, но очень удобная штуковина. Можно снабдить монтажный стод дополнительными съёмными рейками, тогда и корпус меньшего габарита можно будет обслужить одним и тем же приспособлением.

Граждане, помните, ошибки в схемах есть практически всегда, но исправить их не сложно, нужно быть внимательнее как при построении схемы, так и при монтаже. Ламповая схемотехника очень терпима к ошибкам. В большинстве случаев вывести из строя трансформаторы или лампы крайне затруднительно. Анодные источники постоянного напряжения довольно опасны. Поэтому следует соблюдать осторожность.

Для экономии времени можно посоветовать сразу оформлять своё рукоделие в пристойный вид. Дело в том, что куча хлама с перепутанными проводами на столе не только некрасива, но и опасна для здоровья. А кроме того, это двойная работа. Лучше вначале потратить немного времени и изобрести механическую конструкцию культурного внешнего вида, вовнутрь которой позднее будет спрятано ваше безобразное, но любимое творение. А ещё лучше сразу делать красивую конструкцию.

Лампочки 6П3С и 6П3С-Е довольно симпатичные по внешнему виду. Запас есть. Поэтому они здесь продаются, но только подобранными парами. Можно купить здесь и ламповый усилитель на 6П3С по цене от 50К и выше. Для этого достаточно связаться со мной по почте, обговорить цену изделия и условия поставки, самовывоз возможен. После этого желающему следует позвонить по указанному на сайте телефону для обсуждения деталей, а уж затем выполнить предоплату 20% от договорной суммы на мой счёт в сбербанке. Получив перевод я отправляю оповещение и в течение двух недель сам перезвоню с подтверждением надлежащей упаковки изделя и готовности к отправке, а на почту направлю фотографии именно этого агрегата, в открытом и упакованном виде. Для отгрузки покупатель обязан перевести оставшуюся сумму, после получения которой я выполняю отгрузку и отправляю на майл копию квитанции. Если обстоятельства покупателя в указанном промежутке времени изменились, то от покупки можно отказаться. Перечисленный задаток не возвращается. Гарантия на усилитель 12 месяцев с момента поставки. На стекло в условиях почтовой пересылки и перевозки транспортной компанией гарантия не распространяется. Искренние всем пожелания доброго здоровья и успехов.

Евгений Бортник, август 2015, Россия, Красноярск

Аналоги

Современная промышленность не выпускает полных аналогов 6П3С. Однако её можно заменить на идентичные или похожие по параметрам: 6П13С, 6П15П, 6П14П, или импортные лампы: 6L6GB, 6CN5, 6L50V, EL35, 1540, EL39, 5932, 6L6G, 7581A, 5881. Многие из них уже давно сняты с производства, но до сих пор продаются в крупных магазинах радиотоваров.

В советское время ещё выпускали 6П3С-Е, отличавшиеся более высокой надёжностью и увеличенными сроками эксплуатации — 5000 часов, вместо 500 у обычной 6П3С. Тогда же производилась похожая с рассматриваемой по параметрам, но отличающаяся распиновкой более мощная генераторная электронная лампа Г807.

Шарманка-хулиганка

Пожалуй, самым известным изделием на основе 6П3С считается так называемая «шарманка». Это неофициальное название хулиганского передатчика, который возможно сделать в домашних условия, для работы в верхнем диапазоне частот (выше 1500 кГц). Он был особенно популярен среди начинающих радиолюбителей в период 60x-80x годов. Для передачи в радио-эфир, в те времена, подключался в качестве приставки к выходу лампового УЗЧ, с которого на анод лампы подавалось питание и амплитудно-модулируюмый сигнал.

Схема шарманки на основе 6П3С достаточно простая и не содержит большого количества радиодеталей. Некоторые решения можно скачать по ссылкам


,


,


. Вместо 6П3С можно взять любой из отечественных аналогов, вроде 6П13С, 6П15П, 6П14П.

Настройка лампового усилителя

При схеме с фиксированным смещением настройка сводится: 1) К подбору такого напряжения с помощью R3, R8 (рис.3) и R29 (рис.1), чтобы мощность рассеяний на аноде выходной лампы не превышала 15Вт, т. е. чтобы анодный ток (через R15, R16, R23, R24) не превышал 15Вт/400В-37,5мА. Соответственно напряжение на катодах ламп (ножка

при отсутствии входного сигнала не должна превышать 51Ом×0,0375A=1,91В.

Токи ламп могут несколько отличаться, поэтому лампы в плечи необходимо подбирать с приблизительно одинаковыми токами. Кроме того, для предупреждения намагничения выходного трансформатора необходимо, чтобы сумма токов ламп одного плеча (VL3, V14) равнялась сумме токов другого плеча (VL5, VL6).

Перед пробным включением необходимо нагрузить выходы каналов резисторами типа ПЕ-50, равными номинальному выходному сопротивлению усилителя, или мощными громкоговорителями. Включают тумблер S1 и прогревают лампы. Приблизительно через 45-60 сек. включают тумблер анодного питания одного из каналов (например, S2) и тут же его выключают.

Если во время включения S2 выходной трансформатор сильно «загудит» или загудит громкоговоритель, если он подсоединен вместо резистора, то необходимо выключить S1 и перепаять концы выходного трансформатора: тот, который «сидел» на массе, снять и на его место припаять другой тот, к которому подсоединено обратная связь. На этом настройка заканчивается.

Ламповый усилитель схема на лампах 6П3С-6Н8С

Содержание

  1. Ламповый усилитель схема — идеальный звук
  2. Принципиальная схема лампового усилителя
  3. Принципиальная схема блока питания

Ламповый усилитель схема — представленная здесь конструкция однотактного усилителя выполненного на электровакуумных лампах 6П3С, 6Н8С, никаких особых сложностей не имеет. Тем не менее этот ламповик обладает высококлассным звучанием, хотя нужно подчеркнуть, что звуковая картина несколько необычна. Это относительно многих других известных ламповых аппаратов такого класса.

Принципиальная схема лампового усилителя

В случае самостоятельного построения данного устройства по приложенной схеме, нельзя допускать отклонений от указанный параметров и значений используемых компонентов. Конструкция неоднократно тестировалась на предмет улучшения звука, вследствие чего был определен оптимальный вариант установленных деталей. Если вносить в схему какие-то изменения от себя, то вы должны знать, что это существенно влияет на звуковую сцену на выходе.

Невзирая на эти тонкости при сборке, аппарате может быть с успехом изготовлен и начинающими радиолюбителями. Это возможно по причине несложной базы применяемых электронных компонентов и эффективной схемотехники. Ламповый усилитель схема, которого здесь приведена, работает по такому принципу. Одна часть двойного триода 6Н8С соединяется по параллельной схеме, для того чтобы снизить внутреннее сопротивление.

Примененные в приборе радиодетали, в частности постоянные резисторы имею значение МЛТ, а также проволочные. Конденсаторы блокировки и для цепей разделения нужно ставить типа БМТ-2 на номинальное напряжение 400v и МБМ рассчитанных на 160v. Само по себе значение установленных емкостей не очень большие, поэтому с осторожностью можно поэкспериментировать по увеличению их номинального значения. Но опять же это необходимо делать только, когда вы неоднократно прослушаете звучание усилителя на авторской схеме. Тогда будет легче выявить какие-либо улучшения или наоборот ухудшение звука.

Источник питания выполнен с возможностью обеспечения стабилизированного напряжения для нитей накала. На этапе тестирования лампового усилителя проверялись традиционные схемы снижения фонового искажения. Но в итоге удалось получить положительный эффект только после включения в схему линейного регулируемого стабилизатора напряжения LM317T, гарантирующий идеальное звучание. Без излишних наворотов блок выпрямителя смонтирован с применением емкостей фильтра с номинальным значением 66000 F.

Принципиальная схема блока питания

Для получения высоковольтного напряжения была применена схема удвоения напряжения, ввиду того, что в конструкции был использован обыкновенный телевизионный трансформатор ТС 160. Задержку включения питания в цепь анода выполняет простой выключатель. До него стояла схема на демпферном диоде 6Д20П в паре с реле. Однако в процессе испытания обнаружилось, что без этого узла на лампе, звук на выходе усилителя значительно прозрачнее.

Трансформаторы на выходе в обязательном порядке нужно использовать звуковые тр-оры ТВЗ-1-9 предназначенные для работы в выходном тракте лампового усилителя. Поскольку низкая индуктивность первичной обмотки формирует серьезный провал в диапазоне нижних частот, что собственно и нужно от представленной здесь схемы. Ламповый усилитель имеет следующие характеристики, при условии, что на выходе установлены трансформаторы ТВЗ-1-9.

Частотный диапазон -3дБ; 35-22000 Гц, коэффициент нелинейных искажений 6%, шумовой фон — 90 дБ с мощностью на выходе 6 Вт. Предложенный здесь усилитель прекрасно работает в течении уже двух лет без всяких нареканий. А то, что в схеме присутствует стабилизатора напряжения LM317T, так это продуктивная замена лампы, дающая наибольший эффект.
