8002B усилитель схема даташит. Усилитель на микросхеме 8002B: схема, характеристики и применение

Ближайший аналог

Усилитель на паре микросхем в корпусе sop8 8002b, купленный на Алиэкспресс

Давно обещал другу порадовать его самодельной колонкой, заказывал под это дело данный модуль. Выбрал сразу с усилителем, что бы упростить конструктив.

Посылка и упаковка

Комплектация:

Модуль с комплектов коротких кабелей и пульт с батарейкой.
На передней панели модуля тумблер включения, слот под полноразмерную SD карту, usb порт и мини usb порт для AUX входа.
Характеристики:
Функции: FM, AUX, USB, SD, часы, Bluetooth, Hands Free
Мощность усилителя максимальная: 3 Вт + 3 Вт
Форматы: MP3 / WMA / APE / FLAC / WAV. MP3 32-320 kbps, WAV / APE: 1411kbps
Размер панели: 92*35 мм
Расстояние между отверстиями: 80 мм
Размер паза: 75*27*34.5 (глубина) мм
Рабочее напряжение: 3.7-5 В
Рабочий Ток: менее 50 мA

Пульт миниатюрный:

Стандартный для такого рода устройств.
Внешний вид модуля:

Есть микрофон для принятия звонка по Bluetooth.

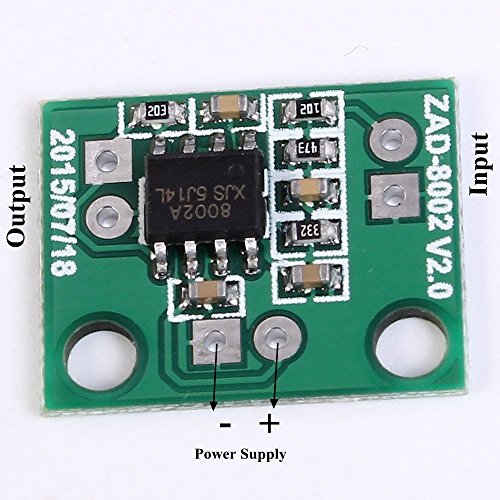

Усилитель на паре микросхем в корпусе sop8 8002b. Линейный вход без разъема, нужно просто впаять провода.
Работает от 3,7 В аккумулятора 18650:

Рабочее напряжение до 5 В.
Особенности работы: Переключение режимов озвучивается женским голосом на английском, не запоминает уровень громкости (стартует на 20/30). Lossless поддерживает. Bluetooth в пределах комнаты связь без проблем. Радио ловит неплохо даже на короткую антенну, в конце обзора в видеоролике это показано.

Теперь гид по изготовление простого бумбоксика. Реально простого, конструкция выходного дня.
Корпус из пластикового профиля 85х85х150 мм.

Про его обработку я писал в обзоре гравера.
Оклеиваем самоклейкой, ради внешнего вида.

Для питания используем 18650 в кейсе (такие любит обозревать Кирич) и плату зарядки с защитой на tp4056

Динамики 2,5″ с запасом: 4 Ом 15 Вт, остались от прошлых проектов.

Вставляем их в распаечную коробку, которая подходит как заглушка профиля. Грили из сеток компьютерных вентиляторов.
Аккумулятор в корпусе:

Служит не только для питания модуля, но и как распорка для хлипкого профиля.
Собираем:

Ручка для переноски от какого то приемника, в целом, с миру по нитке.
Внутрь для акустический целей синтепон:

Получается как то так:

На переднюю грань можно добавить наклейку.

Сзади:

Тюльпаны для линейного входа, антенна и микро usb для зарядки.
C пульта еще доступна установка часов (после выключения сбрасываются), 5 настроек эквалайзера и режимы повтора (один постоянно, рандом, повторять все):

Котец как бы вопрошает: что еще один бумбокс?

Отвечаю: Да, мохнатое животное! Это в подарок другу.

Ролик по функциям:

Девайс получился в меру громким, достаточно, что бы бубнеть музыку у друга на кухне. Лучший подарок — сделанный своими руками из китайских китов, друг доволен.

Спасибо за внимание! Удачных конструкций!

8002b усилитель схема

Faq по созданию усилителя 4pda.

Pam8403 description features pin assignments applications.

8002 audio amplifier.

Цифровой усилитель мощности класса d от мастер кит: купить.

Mini portable speaker: 3 steps (with pictures).

Diy supercharged bluetooth speaker (v2. 0): 20 steps (with pictures).

Схемы импортных усилителей.

MD8002A Назначение выводов усилителя звука, техническое описание, характеристики и характеристики

MD8002A — это мостовой усилитель мощности звука с моно мостом, способный обеспечить непрерывную среднюю мощность 3 Вт на нагрузку BTL 3 Ом. Эта ИС имеет такие функции, как защита от теплового отключения, стабильность единичного усиления, набор внешнего усиления и напряжение питания этой ИС, равное 5 В.

• Напряжение питания: от 2 В до 6 В
• Выходная мощность: 3 Вт
• Ток отключения:
• 0.6 мкА (тип.)
• Аудио — сопротивление нагрузки: 3 Ом
• Улучшенный PSRR при 217 Гц и 1 кГц: 60 дБ
• Доступен в упаковке SOP8

Примечание: Полную техническую информацию можно найти в таблице данных MD8002A, ссылка на которую приведена в конце этой страницы.

Эквивалент MD8002A : LM4871 , TDA2050

Альтернативные усилители звука : LM386, AD620, IC6283, JRC45558

MD8002A — это усилитель мощности звука класса AB с функцией отключения.8002 разработан специально для обеспечения высококачественной выходной мощности с минимальным количеством внешних компонентов. Для него не требуются выходные конденсаторы связи или конденсаторы начальной загрузки. 8002 идеально подходит для аудиоколонок и других низковольтных устройств.

Итак, если вы ищете ИС двойного операционного усилителя с высоким коэффициентом усиления и широкой полосой пропускания для усиления звука, то эта ИС может быть для вас правильным выбором.

Схема приложения из таблицы данных MD8002A приведена ниже.Как показано на схеме, MD8002A имеет два внутренних операционных усилителя, что позволяет использовать несколько различных конфигураций усилителя. Коэффициент усиления первого усилителя настраивается извне; второй усилитель внутренне зафиксирован в инвертирующей конфигурации с единичным усилением.

Коэффициент усиления с обратной связью первого усилителя устанавливается путем выбора отношения Rf к Ri, в то время как коэффициент усиления второго усилителя фиксируется двумя внутренними резисторами 40 кОм. На рисунке показано, что выход первого усилителя служит входом для второго усилителя, в результате чего оба усилителя выдают идентичные по величине сигналы, но сдвинутые по фазе на 180 °.

• Портативные компьютеры
• Настольные компьютеры
• Аудиосистемы низкого напряжения

Размеры для микросхемы MD8002A приведены ниже:

, схема, особенности и применение

Аудиоусилитель — это один из видов электронного усилителя, который используется для усиления электронных аудиосигналов, имеющих малую мощность, таких как выходной сигнал радиоприемника.Эти усилители применимы во всех типах звуковых систем, таких как система усиления звука, система домашнего кинотеатра, система объемного звучания, домашние аудиосистемы, развлекательные центры и гитарные усилители. В типичной цепочке воспроизведения звука усилитель звука является последним электронным каскадом перед передачей сигнала на громкоговорители. Вход аудиоусилителя — это любой источник звука, такой как проигрыватели компакт-дисков, проигрыватели пластинок, кассетные проигрыватели и цифровые аудиоплееры. В большинстве усилителей используются входы низкого уровня.Например, входным сигналом аудиоусилителя является сигнал электрогитары. Этот сигнал измеряет сотню микроватт и генерирует несколько ватт, которые используются в небольших электронных устройствах, таких как радиочасы, стереосистемы, используемые в домах и т. Д. В этой статье обсуждается обзор аудиоусилителя MD8002A.

Что такое усилитель звука MD8002A?

Определение: MD8002A — это один из видов аудиоусилителей мощности, используемых для постоянной подачи 2,0 Вт мощности на нагрузку BTL с искажениями менее 10% от источника питания 5 В постоянного тока.Он специально разработан, чтобы обеспечивать высокое качество питания с использованием меньшего количества компонентов. В нем не используются конденсаторы начальной загрузки или выходные конденсаторы связи.

Этот усилитель идеально подходит для низковольтных устройств, а также для звуковых колонок через специальную схему устранения щелчков. Эти усилители обеспечивают идеальные характеристики щелчка при включении и выключении. Этот усилитель является стабильным с единичным усилением и подключается через внешние резисторы регулировки усиления.

Конфигурация контактов

Конфигурация контактов усилителя звука MD8002A включает 8 контактов, которые обсуждаются ниже.

• Вывод 1 (SD): это вывод выключения. Активный высокий
• Pin2 (BYP): Это вывод
байпасного конденсатора.
• Pin3 (+ IN): Это контакт + Ve i / p исходного усилителя
.
• Pin4 (-IN): это контакт -ve начального усилителя
• Pin5 (VO1): это отрицательный o / p
• Pin6 (VDD): это положительный контакт питания
• Pin7 (GND): это контакт заземления
• Pin8 (VO2): это положительный выходной контакт

Характеристики

Основные характеристики аудиоусилителя MD8002A включают следующее.

• Имеет возможность установки внешнего усиления
• Доступен в пакете SOP8
• Стабильно для единичного усиления
• Не требуются конденсаторы разветвления, конденсаторы начальной загрузки и другие демпфирующие сети.
• Усовершенствованная схема устраняет щелкающий шум при включении и выключении.

Характеристики

Основные технические характеристики аудиоусилителя MD8002A включают следующее.

• Диапазон напряжения питания от 2В до 6В
• Мощность o / p 3 Вт
• Ток отключения 0,6 мкА
• Сопротивление нагрузки аудио 3 Ом
• Улучшенный PSSR составляет 60 дБ при 217 Гц и 1 кГц

Эквивалентные и альтернативные ИС

Эквивалентные и альтернативные ИС этого усилителя включают в себя следующие.

• Эквивалентные микросхемы аудиоусилителя MD8002A: LM4871 и TDA2050
• Альтернативные ИС усилителя звука MD8002A: AD620, LM386, JRC45558 и IC6283.

Где использовать?

Усилитель этого типа имеет функцию отключения. Основная цель этой ИС — предложить выходную мощность с высоким качеством с использованием меньшего количества компонентов. В этом усилителе не используются конденсаторы, такие как выходная связь, иначе происходит самозагрузка. Он используется в аудиоколонках, а также в низковольтных устройствах. Эта ИС — лучший выбор для тех, кто ищет ИС с двумя операционными усилителями, включающую широкую полосу пропускания, а также высокое усиление.

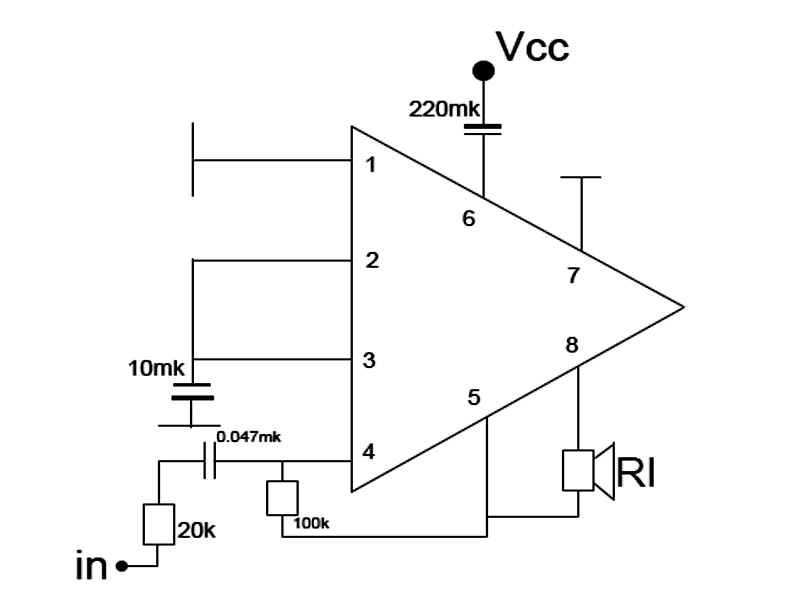

MD8002A Схема усилителя звука

Принципиальная схема этого аудиоусилителя показана ниже.Эта схема может быть построена с двумя операционными усилителями разной конфигурации. Коэффициент усиления первичного операционного усилителя настраивается извне, тогда как второй усилитель внутренне фиксируется в инвертирующей конфигурации с единичным усилением.

Основными компонентами, используемыми в этой схеме, являются Ri, Ci, Rf, Cf и Cb, которые обсуждаются ниже.

• Инвертирующее входное сопротивление (Ri) устанавливает усиление замкнутого контура в соединении через сопротивление обратной связи (Rf).Этот резистор может формировать HPF (фильтр верхних частот) с использованием входного разделительного конденсатора (Ci) на fc = 1 / (2πRi * Ci).
• Входной разделительный конденсатор (Ci) блокирует напряжение постоянного тока там, где заканчивается i / p усилителя. Кроме того, он создает HPF, используя Ri при fc = 1 / (2πRi * Ci).
• Сопротивление обратной связи (Rf) фиксирует усиление замкнутого контура в соединении через Ri. Таким образом, прирост составляет AVD = 2 * (Rf / Ri).
• Конденсатор байпаса питания (Cs) обеспечивает фильтрацию источника питания.
• Конденсатор штыря байпаса (Cb) обеспечивает фильтрацию полупитания.

Коэффициент усиления замкнутого контура первичного операционного усилителя может быть зафиксирован путем выбора доли Rf и Ri, тогда как усиление другого усилителя может быть установлено через два внутренних резистора. В схеме мы можем видеть, что выход первого усилителя задан как вход второго усилителя, который генерирует сигналы, равные по величине с отклонением по фазе на 180 °

Максимальные рейтинги

Максимальные характеристики аудиоусилителя MD8002A включают следующие

• Напряжение питания от -0.От 3 В до 6 В
• Диапазон входного напряжения от -0,3 В до VDD + 0,3 В
• Диапазон температур перехода от -40 ℃ до + 150 ℃
• Диапазон температур хранения от -65 ℃ до + 150 ℃

Эксплуатационные рейтинги

Рабочие характеристики аудиоусилителя MD8002A включают следующее.

• Диапазон температур: -40 ℃ ≦ TA ≦ 85 ℃
• Напряжение питания 2,2 В VDD ≦ 5,5 В

Приложения

Приложения усилителей звука , таких как MD8002A, включают следующее.

• Аудиоколонки
• Аудиосистемы с низким напряжением
• Аудиосистемы
• Настольные компьютеры
• Портативные компьютеры

Таким образом, это все о обзоре технических характеристик усилителя мощности звука. Это один из видов аудиоусилителей мощности с моно мостом. Он генерирует 3 Вт стабильной мощности при нагрузке 3 Ом BTL. Основными функциями являются защита от теплового отключения, установка внешнего усиления, стабильность единичного усиления и т. Д. Вот вам вопрос, какое напряжение питания у этой ИС?

8002 усилитель мощности — Crest Audio

8002 мощность усилитель описание характеристики Серия Pro II знаменует собой значительный прогресс в конструкции усилителя от Crest Аудио .Чрезвычайная надежность и отличительная акустическая точность легендарной серии Professional сохранены в том же прочном корпусе, но при этом весит всего лишь половину. Столь существенная экономия веса стала возможной благодаря PowerLok, радикально новой технологии питания , которая обеспечивает значительные преимущества в производительности и гибкости по сравнению с традиционными конструкциями. PowerLok — это уникальная реализация функции коррекции коэффициента мощности Crest Audio , которая позволяет потреблять ток в течение всего цикла линейной частоты переменного тока, обеспечивая максимальную выходную мощность мощность , потребляя при этом значительно меньшие пиковые токи из линии переменного тока.По сравнению с усилителем , использующим обычный источник питания , PowerLok требует меньше пиковой мощности для получения идентичных результатов по выходной мощности . — а поскольку пики тока PowerLok меньше, усилитель Pro II может обслуживаться выключателем с меньшим номиналом, чем обычный усилитель такой же мощности. превосходное качество звука, отличные низкие частоты и переходная характеристика громче, чем у обычного усилителя — максимальный выходной уровень никогда не снижается, постоянные, предсказуемые характеристики постоянная выходная мощность допускает любое сетевое напряжение по всему миру — 50 или 60 Гц принимает длинные силовые кабели без потерь на выходе. мощность потребляет значительно меньше пиковых токов более легкие компоненты распределения питания низкие искажения линейного напряжения минимальное энергоснабжение ненадежный, экономичный, чрезвычайная надежность, снижение затрат на транспортировку — вдвое меньше веса обычных усилителей .Технология PowerLok. резко снижен вес нетто. последнее поколение высокоскоростных устройств вывода с широкой полосой пропускания. двухканальное охлаждение с потоком воздуха назад-вперед. сдвоенные, установленные сзади, вентиляторы с бесступенчатой ​​регулировкой скорости. балансные входы XLR папа и мама с настраиваемой полярностью XLR и выбором чувствительности. Выходные разъемы Speakon и пятисторонней привязки. стерео, параллельный, мостовой-моно: переключатель режимов. переключатель заземления. выключатель на передней панели. утопленные ступенчатые аттенюаторы.модульная конструкция. алюминиевый корпус. Пятилетняя гарантия Схемы защиты TourClass® acl active clip limit предотвращают повреждение динамика, обеспечивая плавное снижение усиления на пороге ограничения. Мгновенная модуляция усиления igm контролирует нагрузку на громкоговорители для обнаружения условий, которые могут привести к перегрузке выходных устройств, обеспечивая безопасную работу при номинальной нагрузке на громкоговорители 2 Ом. autoramp постепенно увеличивает усиление до уровня настройки аттенюатора, когда усилитель включен.Другие функции защиты включают в себя: короткое замыкание, постоянное напряжение, комплексное управление температурой, пусковой ток при включении / выключении и вспомогательный / ультразвуковой ввод. Характеристики мощности 8 Ом стерео 4 Ом стерео 2 Ом стерео 8 Ом мостовой 4 Ом мостовой 8002 1 кГц, 0,01% THD + N 800 Вт 1400 Вт 2000 Вт 2800 Вт 4000 Вт 20 Гц-20 кГц, 0,1% THD + N 750 Вт 1350 Вт 1900 Вт 2700 Вт 3800 Вт Значения мощности даны в ваттах на канал, оба канала задействованы.

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > / Родительский 3 0 R / Тип / Страница / Содержание 4 0 R / Ресурсы >>> / MediaBox [0 0 595.d # a3} BAH6 } k \ * xea? 0 X (~ #> `hl # $; e k, tAMELA =, m5_ / VEb4J_}. Схема усилителя

8002b

Схема тысяч усилителей БЕСПЛАТНО

8002b . Список компонентов транзисторов q1 2 x 2n5401 q2 tip41 q3 tip42 q4 tip41 q5 q6 2sc2922 q7 q8 2sa1216 в приведенной выше схеме используют конечный транзистор sanken или также используют toshiba 2sc5200 2sa1943.Так легко строить.

8002 — это усилитель мощности звука класса ab. Используются транзисторы MOSFET IC на очень многих типах. Так легко строить.

Подключите электрическую схему, как на той, что обозначена усилителем с коэффициентом усиления 20, и вы получите 20-кратный сигнал.

Конструкция портативного аудиоусилителя малой мощности требует минимального использования компонентов и низкого энергопотребления, здесь принципиальная схема усилителя звука с USB-портом 5 В, составленная из ns8002, будет обеспечивать непрерывную выходную мощность 3 Вт, и эта схема усилителя не имеет выходного конденсатора связи или конденсаторов начальной загрузки, следовательно, размер Усилитель сжимается до компактных размеров для портативных приложений.Чтобы распараллелить последний транзистор, вы можете посетить эту ссылку. Так легко строить. Если вам нужно ровно 6, вы можете сыграть раунд с сопротивлением на входе.

Список компонентов транзисторов q1 2 x 2n5401 q2 tip41 q3 tip42 q4 tip41 q5 q6 2sc2922 q7 q8 2sa1216 в приведенной выше схеме используется конечный транзистор sanken или также используется toshiba 2sc5200 2sa1943.

Схема многих усилителей мощности с разводкой печатных плат.

Детали Лена Хо, чтобы лизать neeche hai привет привет namaste dosto yeah video me audio audio circuit circuit ke bare me hai jo 4 volt me ​​kam karegaa audio amp banana.

Для разделения сигнала вы можете использовать резисторы для основного разделения.

8002 — это усилитель мощности звука класса ab.

Он способен выдавать 2 0 Вт непрерывной средней мощности на нагрузку 4 BTL с менее чем 10 искажениями thd n от источника питания 5 В постоянного тока или 15 Вт непрерывной средней мощности на нагрузку 8 BTL с менее чем 1 искажением.

Использование транзисторов MOSFET IC на многих типах.

Усилитель мощности звука мощностью 2 0 Вт с улучшенным psrr при 217 Гц 1 кГц Выходная мощность 60 дБ при 50 В 10 thd n 4ω 2 0 Вт тип. Выходная мощность при 50 В 1 thd n 8ω 1 5 Вт тип 2 2 В 5 5 В улучшенная схема работы устраняет щелчки при включении и выключении переходов.

Он способен выдавать 2 0 Вт непрерывной средней мощности на нагрузку 4 BTL с менее чем 10 искажениями thd n от источника питания 5 В постоянного тока или 15 Вт непрерывной средней мощности на нагрузку 8 BTL с менее чем 1 искажением.
