Амфитон у 002 стерео hi fi схема. Усилитель Амфитон-002 стерео: характеристики, особенности и отзывы

Какие технические характеристики имеет усилитель Амфитон-002 стерео. Как выглядит и звучит этот советский Hi-Fi усилитель. Где можно купить Амфитон-002 и стоит ли его приобретать.

История создания усилителя Амфитон-002

Усилитель Амфитон-002 стерео был разработан и выпускался на Львовском производственном объединении имени Ленина с 1983 года. Это было одно из ведущих советских предприятий по производству радиоэлектронной аппаратуры высокого класса. Амфитон-002 стал одной из самых удачных моделей усилителей, выпускавшихся под брендом «Амфитон».

Конструкция усилителя оказалась настолько удачной, что принципиально не менялась за все время выпуска вплоть до середины 1990-х годов, когда предприятие прекратило существование. Амфитон-002 можно назвать одним из последних достижений советской аудиотехники перед распадом СССР.

Технические характеристики Амфитон-002

Усилитель Амфитон-002 обладает следующими основными техническими характеристиками:

• Номинальная выходная мощность: 2 х 25 Вт
• Максимальная кратковременная мощность: 2 х 100 Вт
• Диапазон воспроизводимых частот: 40-16000 Гц
• Полный диапазон частот: 20-25000 Гц
• Коэффициент нелинейных искажений: не более 0,2%
• Отношение сигнал/шум: не менее 80 дБ
• Входные разъемы: 5-контактные гнезда
• Выходное сопротивление: 4 Ом
• Габариты: 420 х 305 х 135 мм
• Вес: 9 кг

Для своего времени это были очень хорошие показатели, позволявшие отнести Амфитон-002 к классу Hi-Fi усилителей. Особенно выделялись широкий частотный диапазон и низкий уровень искажений.

Дизайн и конструкция усилителя

Внешний вид Амфитон-002 полностью соответствовал его техническим характеристикам:

• Массивный металлический корпус толщиной 2 мм
• Ребристые боковые радиаторы охлаждения
• Перфорированная верхняя крышка для отвода тепла
• Большая ручка регулировки громкости на передней панели
• Селектор источников сигнала
• Раздельные регуляторы тембра НЧ и ВЧ
• Кнопки дополнительных функций

Дизайн усилителя выглядел солидно и внушительно. Качество сборки и материалов было на высоком уровне. Толстый металл корпуса обеспечивал хорошую защиту от помех и вибраций.

Особенности звучания Амфитон-002

По отзывам владельцев, Амфитон-002 обладает следующими достоинствами в плане звучания:

• Мощное и глубокое воспроизведение низких частот
• Чистое и детальное звучание средних частот
• Хорошая проработка верхнего диапазона без резкости
• Широкая звуковая сцена
• Отсутствие шумов и искажений на большой громкости
• Хорошая динамика звучания

Многие отмечают, что по качеству звука Амфитон-002 не уступает некоторым современным усилителям среднего класса. Особенно хорошо он показывает себя при воспроизведении винила и файлов высокого разрешения.

Дополнительные функции усилителя

Помимо базовых функций, Амфитон-002 обладает рядом дополнительных возможностей:

• Переключение режимов моно/стерео
• Подключение нескольких источников сигнала
• Коррекция АЧХ для проигрывания винила
• Тонкомпенсация на малой громкости
• Выход на наушники
• Возможность подключения двух пар акустических систем

Наличие этих функций делало Амфитон-002 очень удобным и функциональным устройством для построения домашней аудиосистемы.

Ремонтопригодность Амфитон-002

Как и большинство советской техники, усилитель Амфитон-002 отличается высокой ремонтопригодностью:

• Простая схемотехника на дискретных элементах
• Доступность запчастей и аналогов
• Возможность модернизации отдельных узлов
• Наличие подробной технической документации
• Возможность самостоятельного ремонта при базовых навыках

Эти факторы позволяют поддерживать Амфитон-002 в рабочем состоянии даже спустя десятилетия после выпуска. При желании усилитель можно существенно улучшить, заменив ключевые компоненты на современные аналоги.

Где купить Амфитон-002 сегодня

На сегодняшний день приобрести новый Амфитон-002 невозможно, так как его производство давно прекращено. Однако этот усилитель все еще можно найти на вторичном рынке:

• Сайты объявлений (Авито, Юла и т.п.)
• Радиорынки и комиссионные магазины
• Аудиофорумы и сообщества коллекционеров
• Интернет-аукционы

Цены на Амфитон-002 в хорошем состоянии обычно составляют от 3000 до 7000 рублей. Модернизированные версии могут стоить дороже. При покупке стоит обращать внимание на состояние усилителя и проверять его работоспособность.

Отзывы владельцев об Амфитон-002

Большинство отзывов об усилителе Амфитон-002 носят положительный характер. Владельцы отмечают следующие достоинства:

• Качественное и мощное звучание
• Надежность и неприхотливость в эксплуатации
• Впечатляющий внешний вид
• Широкие возможности по подключению техники
• Хорошее соотношение цена/качество на вторичном рынке

К недостаткам обычно относят большие габариты и вес усилителя, а также некоторую архаичность дизайна. Однако в целом Амфитон-002 оценивается как очень удачная модель советской аудиотехники, способная и сегодня обеспечить качественное звучание.

Стоит ли покупать Амфитон-002 в 2023 году

Приобретение усилителя Амфитон-002 сегодня может быть оправдано в следующих случаях:

• Для ценителей винтажной аудиотехники
• Как бюджетный вариант для начинающих аудиофилов
• Для построения второй системы на даче или в гараже
• Как объект для модернизации и экспериментов

При этом нужно учитывать возраст техники и быть готовым к возможному ремонту. В целом, при удачной покупке Амфитон-002 может стать отличным бюджетным решением для получения качественного звука. Однако для серьезной Hi-Fi системы лучше рассмотреть более современные варианты усилителей.

УМЗЧ на TDA7294 в корпусе от “Амфитон 50У-202С”. — Аудио — Схемы разных устройств — Схемы

Схема 100% рабочая!!!

   Скажу сразу, этот усилитель делался просто для себя. Я не задавался целью сделать Hi-Fi усилитель. Нужно было сделать простой УНЧ с минимальными денежными вложениями.

   Кому скучно читать все что не по сути, прокручивайте вниз до схемы.

   Как-то давненько отдали мне остатки от усилителя “Амфитон 50У-202С”. Всё что осталось от усилителя, это корпус, плата стабилизации напряжения и плата регулировки тембра, громкости, баланса. Решил тогда собрать себе усилитель. При поиске информации наткнулся на журнал “Радио №1 2006г.” Там, на странице №20 изложена статья о построении усилителя на микросхемах TDA7294. Выбор был остановлен на этом усилителе.

   Усилитель был собран с небольшим изменениями (дополнениями). Изменения заключаются в том, что я установил переключатель которым выбирается режим роботы усилителя СТЕРЕО-МОСТ. В режиме МОСТ, усилитель работает, так как это описано в статье. А в режиме СТЕРЕО, резистор R14 отключается и на вывод №3 микросхемы DA2 подаётся сигнал аналогично микросхеме DA1. Это я видел в журнале “Радио ” №7 2002г. Так как на заводских платах не была предусмотрена установка дросселей и цепочки Цобеля на выходе, то я их сделал на отдельной плате.

   Собрал оба канала на готовых заводских платах, так как тогда ещё не владел навыками изготовления печатных плат. Да и проще было купить готовые так, как стояли они тогда не дорого. Резистор R14 был припаян на одной из плат со стороны монтажа. Для каждого канала был установлен свой диодный мост с конденсаторами.

   Блок регулировок и блок стабилизации решил оставить. Блок регулировок из-за того, что не нужно было городить новый темброблок. А блок стабилизации решил оставить, так как были некие планы на него (хотел сделать новую защиту АС и ещё некие приблуды). Но потом передумал “городить огород”. Также пришлось выпаять все переключатели фильтров, тонкомпенсации и т.д. Причиной было то, что сами переключатели были разломаны. Менять на новые не было желания.

   Переднюю и задние панели тоже переделал, так как было много лишних отверстий. Переднюю делал из нижней крышки “Маяк-232С”. На задней панели, просто заменил все разъемы на новые.

   Когда стал вопрос, какой трансформатор установить, на помощь пришла удача – на рынке случайно нашёл трансформатор от такого же усилителя.

   Результат превзошёл мои ожидания.

   Позже я сделал такой же усилитель но уже на одной печатной плате, с конденсаторами по 40000мкФ в плече. Так же во втором усилителе я установил предварительный усилитель на К157УД2. Микросхемы установил TDA7293 и изменил включение конденсаторов С5 и С6 согласно даташиту на эти микросхемы. Запитан второй усилитель был от трансформатора мощностью около 1КВт. Напряжение на вторичных обмотках было 24 В. Все это было запаковано в корпус от усилителя WS-701. Там он жил долго и счастливо. Хотите верти, хотите нет, но на этом усилителе я успешно озвучивал несколько мероприятий. В качестве нагрузки использовались последовательно соединенные две колонки типа “Подолье” с суммарной номинальной мощностью 270 Вт. В каждой колонке были установлены 50ГДН – 1шт, 35ГДШ-2шт, 15ГДШ-1шт и 4 динамика без маркировки. Те, что без маркировки, ориентировочно по 4 Вт каждый и были соединены последовательно и на них сигнал поступал через конденсатор.

   И так, по сути.

Собственно сама схема.

   Ну и собственно сама статья.

   Усилители мощности на интегральных микросхемах обычно обеспечивают максимальную мощность, не превышающую 50…70 Вт для нагрузки сопротивлением 4 Ом. При увеличении этого сопротивления мощность, отдаваемая в нагрузку, существенно снижается и преодолеть это ограничение возможно, применяя мостовое включение микросхем.

   Различные варианты таких усилителей уже рекомендовали на страницах журнала, однако максимальная (т. е. при нелинейных искажениях 10 %) выходная мощность усилителей на одной микросхеме обычно ограничивается 100…120 Вт. В статье предложен вариант усилителя мощности с популярными интегральными микросхемами TDA7294, используемыми в ряде УМЗЧ Hi-Fi группы. Применение двух микросхем в мостовом включении позволяет собрать усилитель мощности с удвоением мощности. Усилитель по схеме очень прост, имеет малое число деталей и в ряде случаев такого двухканального усилителя оказывается вполне достаточно для озвучивания среднего зала.

Основные технические параметры

Максимальная музыкальная мощность, Вт…………….200

Номинальная выходная мощность при коэффициенте гармоник 0,5 %, Вт…….170

Номинальное входное напряжение, мВ ……………500

Сопротивление нагрузки, Ом…….8

Диапазон воспроизводимых частот, кГц…………..0,02…20

Уровень собственных шумов, дБ . …………-90

   Принципиальная схема одного канала усилителя представлена на рисунке. Усилитель питается от двухполярного источника питания напряжением 2×30 В. При использовании нагрузки сопротивлением 8 Ом, это напряжение желательно не превышать, так как эксплуатационная надежность усилителя при возможных бросках питающего напряжения уменьшается. Повышение питающего напряжения с целью «форсирования» мощности приведет к перегреву микросхем при работе на больших уровнях сигналов. В случае же использования нагрузки с большим сопротивлением напряжение питания допустимо увеличить до 35 В, компенсировав таким образом снижение выходной мощности.

   Усилитель имеет управляющий вход Stand-By/Mute, позволяющий устранить щелчок при включении усилителя и управлять включением и выключением усилителя. Если какое-либо дополнительное управление не предусмотрено, этот вход соединяют с проводом питания +30 В.

   Выбором резисторов R6, R9, R14 можно изменять коэффициент усиления усилителя, но сопротивление этих резисторов должно быть одинаковым. Цепи L1R10 и L2R11 улучшают согласование усилителя с нагрузкой, а элементы С11, R12 и С12, R13 устраняют самовозбуждение усилителя на высоких частотах, так как некоторые микросхемы TDA7294 бывают к этому склонны. Подробное описание микросхемы можно найти на сайте производителя микросхемы.

   В усилителе можно использовать резисторы МЛТ-0,25 (кроме R10—R13), оксидные конденсаторы на напряжение не менее 40 В (лучше импортные малогабаритные — Jamicon, Nichicon с малым ЭПС). Дроссели L1, L2 — бескаркасные, содержат 15—20 витков обмоточного провода диаметром 1 мм, наматываемого в один слой на оправке диаметром 8…10 мм.

   Представленный вариант усилителя можно питать как от трансформаторного блока сетевого питания, так и от блока с импульсным преобразованием напряжения. Мощность источника питания следует выбирать на 30…40% большей максимальной мощности самого усилителя.

   При сборке описанных усилителей особое внимание необходимо уделить отведению тепла от микросхем TDA7294, так как необходима изоляция теплоотвода от корпуса усилителя. Эффективная поверхность конвективного теплоотвода должна составлять не менее 2000…3000 см2, в зависимости от его конструкции. С целью уменьшения габаритов усилителя весьма эффективно использовать для принудительного охлаждения вентиляторы (кулеры) от компьютерных микропроцессоров . Еще одно конструктивное решение теплоотвода — это применение общей промежуточной медной пластины толщиной 3—5 мм, к которой микросхемы прижимают непосредственно без электрической изоляции, а уже пластину изолируют от рассеивающего теплоотвода (допустим, задней стенки корпуса) доступным изоляционным материалом, например слюдой. Размеры пластины фактически могут превышать площадь теплового контакта используемых микросхем, установленных в непосредственной близости, в 3…4 раза.



   Вот схема доработки для переключения МОСТ-СТЕРЕО.

   Ну и по традиции — фото.

Восстановление работоспособности полного усилителя Амфитон-У-101-1 Стерео Hi-Fi

Амфитон-У-101-1, усилитель мощности

Усилитель выпущен Львовским ПО имени Ленина. Начинка данного усилителя практически 1:1 повторяет следующие модели того же предприятия:
— Амфитон-У-101, и разновидности;
— Амфитон А1-01, и разновидности;
— Амфитон 25у-101с;
— Амфитон AJ-01-У.

Общая информация приведена здесь:
http://rw6ase.narod.ru/000/rez2/amfiton_a1_01st.html

Схема — нечто среднее между следующими схемами:

http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=35407&filename=amfiton__101s.djvu

http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=35406&filename=am_u101.djvu

До обновления ГОСТ 24388-83 данный усилитель считался усилителем высшей группы сложности.

По информации прошлого владельца, данный экземпляр пролежал в шкафу около 7 лет, а до закладки в шкаф был полностью работоспособен, ремонту не подвергался. Действительность внесла коррективы.

Ещё при покупке я обратил внимание на то, что он явно вскрывался. При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. Если с первым всё понятно, то что делали с трансформатором — до конца не ясно. У меня только два варианта:
— возможно подключали дополнительные обмотки, для повышения питающих напряжений усилителей мощности, и соответственно — увеличения выдаваемой мощности;
— возможно полностью меняли трансформатор, либо перематывали какую-либо из обмоток.
Больше следов вмешательства не заметил.

В таком виде усилитель включался, защита не срабатывала (что уже радовало), один канал работал, но играл тихо, второй — молчал.

Что сделал в общем и целом:
— заменил все электролитические конденсаторы (полярные и не полярные) на не музыкальные импортные, по питанию все 2200мФ заменил на 3300мФ;
— заменил все красные круглые пленочные конденсаторы (так называемые «флажки», которые часто «дребезжат», т.е. плавает емкость) на современные импортные;
— заменил выходные транзисторы: КТ818ГМ на MJ2955, КТ819ГМ на 2N3055;
— заменил все 4 подстроечных резистора в усилителях мощности на многооборотные импортные, настроил ноль постоянного напряжения на выходах, и ток покоя в пределах 50-53мА;
— заменил шнур на новый, с более крупным сечением и розеткой евро образца;
— проверил все точки соединения «земли», пропаял развалившуюся пайку контактов 5-ти штырьковых DIN гнезд входного сигнала;
— переменные резисторы громкости, баланса и частот — на рынке пока не нашел, поэтому смазал силиконом и отложил до лучших времен.

По пути прозванивал попадающиеся под руку транзисторы, в основном без выпаивания, те что выпаивал — прозвонил, проверил коэффициент усиления мультиметром, запаял обратно (в блоках усилителей мощности прозвонил абсолютно все транзисторы).

После вышеуказанных действий, аппарат собрал, включил:
— начал работать второй канал;
— мощность звука на выходе — в порядке (пока ремонтировал в качестве нагрузки использовал: 2 динамика по 8Ом, 0,5Вт), был слышен периодический треск/хрип/шум;
— был слышен «фон» в обоих каналах;
— напряжения на усилителях мощности в норме: 34В и 33,9В;
— постоянное напряжение на выходах левого и правого канала в норме: по 0,04-0,05В.

Пока настраивал ток покоя — случайно замкнул щупом две ножки транзистора в одном из УМ, в итоге сжег один выходной транзистор и один КТ814 узла усилителя тока в УМ. Обошлось малой кровью. Восстановил УМ достаточно быстро, сравнивая с рабочим каналом.

Далее, случайно замкнул выход одного из каналов, защита не сработала — сгорел только один из выходных транзисторов.

Фон и посторонний треск исчезает после того, как закрывается экранирующая крышка, в основном его «ловит» плата темброблока.

В общем, в конце-концов усилитель отремонтировал, выставил «0» постоянного напряжения на выходе (реально 0,0000В до 0,0040В), настроил ток покоя 50-53мА. На слух посторонних звуков нет на любой громкости (слушал как музыку, так и тестовые диски).

Ток покоя выставил по падению напряжения на резисторах R32 и R33 (в моем случае по 0,13Ом, 1Вт). Для тех, кто не знает как — описываю процесс:
— на вход ничего не подаем, даем усилителю прогреться;
— выставляем мультиметр на измерение напряжения в мВ;
— одним щупом прикасаемся к одному выводу резистора, вторым — ко второму;
— далее по закону Ома, подстроечным резистором R18 выставляем нужное напряжение (например 7мВ, чтобы получить 7/0,13=53,85мА).

Ток покоя с завода обычно выставляют 40мА, но мастера советуют 50-100мА.
Если настраивать только на слух (вообще следует настраивать при помощи осциллографа, но он не у каждого есть) — необходимо, чтобы ток покоя был такой величины, чтобы на малой громкости не было слышно хрипа и посторонних звуков. Перегибать с величиной тока покоя нельзя, иначе можно сжечь УМ, и имейте в виду, что при прогреве усилителя ток необходимо проверить, так как он возрастает.

Нулевое напряжение на выходе канала выставляется при помощи R5.

В итоге, в сравнении с домашним ресивером Yamaha RX-V520 RDS — звук нравится, достаточная детализация, резкий и глубокий бас (заметно больше чем на моем ресивере), немного задраны высокие частоты, фон («белый шум») больше чем у ресивера, но незначительно, вполне можно мириться, может со временем попробую уменьшить. Также шелестят резисторы громкости и баланса, но это со временем поправимо.

Усилитель порадовал качеством звука, неприхотливостью и ремонтопригодностью.

В планах:
— заменить переменные резисторы;
— заменить кнопку включения;
— заменить реле;
— заменить провода.

UPDATE:

Исходные номиналы конденсаторов на сканах:

Амфитон-У-101-1, темброблок (конденсаторы)

Амфитон-У-101-1, предварительный усилитель (конденсаторы)

Амфитон-У-101-1, блок режимов работы (конденсаторы)

Усилитель Амфитон A1-01-2 стерео

Левчук Александр Николаевич ©

   Добрый день мои очень дорогие и глубоко уважаемые аудиофилы, меломаны и просто любители хорошего звука! В данной статье я расскажу об интересном советском усилителе, а именно: «Амфитон A1-01 стерео».

Усилитель Амфитон A1-01-2 стерео, был когда то высшим классом.

Изготавливали на Львовском ЛПО имени Ленина. Выпускали с 1982 года.

В СССР марка радиоэлектронной, а также радиотехнической аппаратуры «Амфитон» была очень известна, в наше время она очень редко используется. На сегодняшний день она пользуется известностью у заграничных меломанов.

Самый 1 ый усилитель модели серии усилителей был именно Амфитон А1 01-2.

Внешний вид

Довольно большой и массивный

Усилитель Амфитон А1-01-2, может работать со стерео и монофоническими программами. В аппарате есть в наличии раздельные, причем «поканально» тонкомпенсированные регуляторы для громкости, а также полностью раздельные регуляторы тембра по НЧ, СЧ и высшим звуко-частотам, имеется электронная защита от перегруза, подключение стерео-наушников и блок ограничительных фильтров по ВЧ и НЧ. Между прочим, в 1985 г. Усилитель Амфитон A1-01 стерео была модернизация в усилитель — »Амфитон А-1-01-2-стерео».

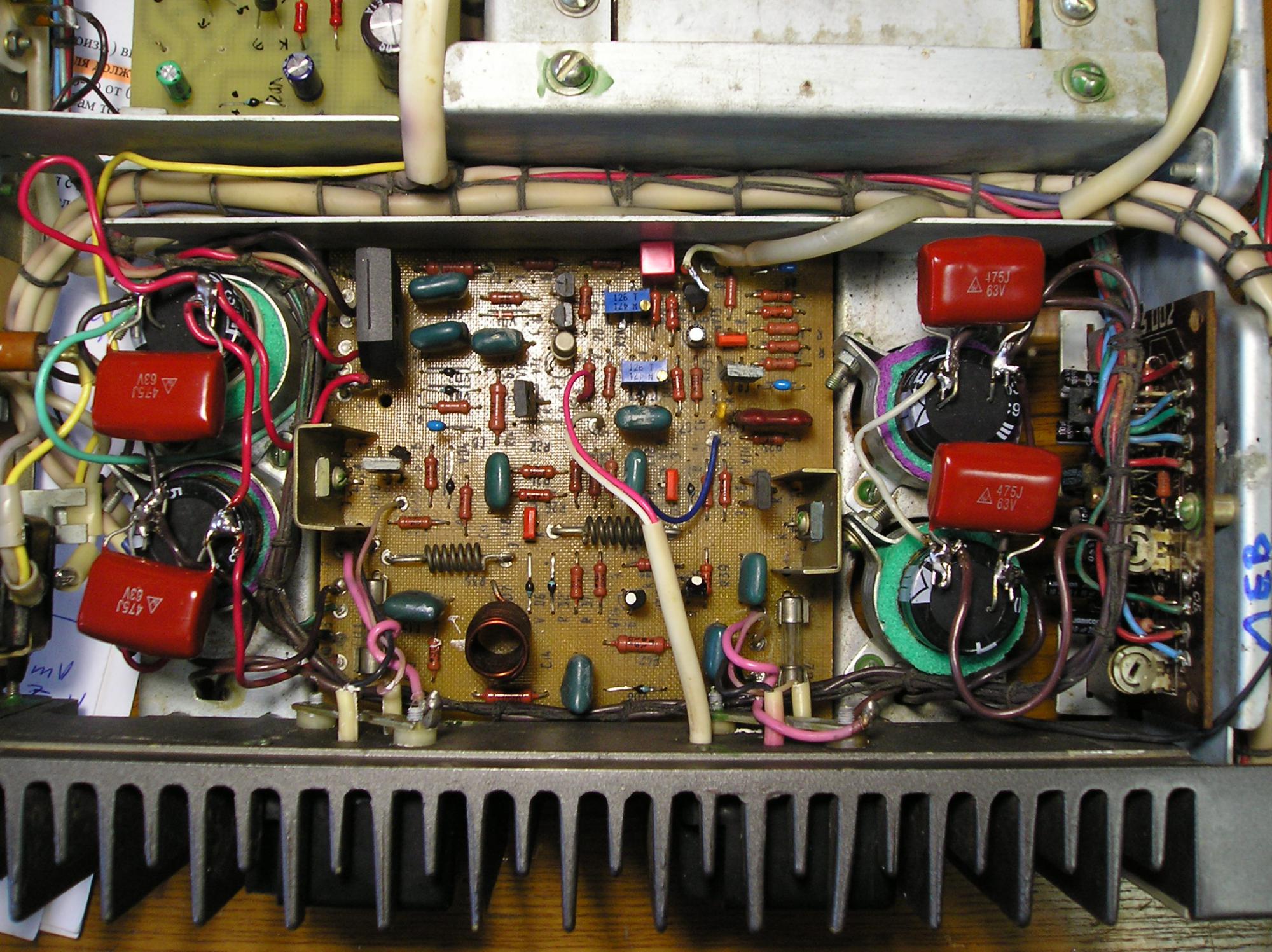

Внутренний вид

Усилитель Амфитон A1-01-2, был сделан по стандартной(классической) схеме, внутри стоит очень мощный, что говорит о запасе мощности.

Излишне описывать усилитель Амфитон A1-01 стерео, не буду, скажу одно: подойдет для нетребовательных слушателей меломанов, начального уровня, которые любят побаловаться с громким звуком. Для высокого качества звука усилитель Амфитон, не пойдет.

Переделка Амфитон A1-01-2

Замена всех ёмкостей, все пластиковые транзисторы и микросхемы по возможности нужно менять на железо, пропаять дорожки с проводом, заменить некоторые шлейфы, а также все прочие провода и разъёмы сзади. Заменить реле на всех выходных каскадах в усилителе Амфитон A1-01-2 с посеребренными контактами. Менять «переменник» громкости на хороший «галлетник» с сопротивлениями, и естественно выходные транзисторы.

Также усилитель Амфитон A1-01-2 необходимо заменить полностью все транзисторы КТ502/503. Потому как, что при производстве данных транзисторов в результате удешевления золото было заменяли на не очень качественную медь, в итоге чего вывода данных полупроводников просто напросто отгнивают.

Итоги

После прослушивания/прогревания усилитель Амфитон A1-01-2 показал очень даже неплохой звук, советую усилитель Амфитон, но после доработки/переделки он вполне пригоден к «прослушке» файлов Flac, аре и т.д. высокого разрешения и с хорошим ЦАПом.

Ламповый фонокорректор ЗМ №2

Скачать схема, инструкция Усилитель Амфитон A1-01-2 Стерео можно ЗДЕСЬ БЕСПЛАТНО !!!!

Я надеюсь, что это объяснение «Усилитель Амфитон A1-01-2 Стерео» хоть немного помогло.
Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам.
Не бойтесь меня и добавляйтесь в ВК, Ютуб
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)
Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!
На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Усилитель

Амфитон-002: характеристики и отзывы

Усилитель звука — важнейший компонент любой акустической системы. Это знает каждый, кто хоть немного разбирается в звуке. Но беда в том, что современные усилители таких гигантов, как Yamaha и Pioneer, стоят баснословных денег. Что делать, если бюджет ограничен, но хочется качественного звука? Выход есть: советские аудиоустройства.

Стоят копейки, но по качеству ничуть не уступают даже многим современным ресиверам Hi-End класса.Один из них — усилитель «Амфитон-002». Этот монстр способен обеспечить качественный звук за чисто символические деньги. Конечно, при наличии соответствующей акустической системы и «правильных» соединительных проводов. А теперь давайте подробнее рассмотрим это устройство. Но сначала несколько слов о производителе.

Немного о компании

В Советском Союзе было много хороших усилителей. Одним из них был «Амфитон». Его выпускало Львовское ПО им. Ленина (ныне ПО Лорт).Выпуск «Амфитон-002» начался в 1983 году. И с тех пор конструкция усилителя принципиально не изменилась. И действительно, зачем менять то, что уже отлично работает? Именно такого мнения придерживаются руководители программного обеспечения имени Ленина. Однако с середины девяностых годов прошлого века программное обеспечение перестало существовать. Соответственно, с полок магазинов пропали устройства марки Амфитон.

Следует отметить, что помимо усилителей под брендом «Амфитон» выпускаются и очень приличные колонки мощностью от 25 до 150 Вт.Причем это были «настоящие» ватты, а не выдуманные (которые популярны у современных производителей). Можно сказать, что усилитель «Амфитон-002» — последнее удачное творение программного обеспечения имени Ленина. После этого вся разработка остановилась. И вскоре само ПО приказало долго жить. Но методика «Амфитон» по-прежнему ценится меломанами. Даже некоторые аудиофилы уважают этот бренд.

Внешний вид и дизайн

Стереоусилитель Ampyton-002 выглядел весьма впечатляюще.Изготовлен из толстого металла. И металл покрывает его со всех сторон. На передней панели расположены органы управления. Вот и огромная ручка регулировки громкости. Это очень удобно, так как вы можете свободно перемещаться по элементам управления в полной темноте. Боковые грани устройства служат радиатором радиатора и имеют ребристую поверхность. Это придает усилителю несколько футуристический вид. Выглядит мощно и достойно.

На задней панели находится набор разъемов, переключатель динамика и разъем дополнительного питания. Амфитон-002 Стерео весит 9 килограмм.Это достойный результат. Любой качественный усилитель довольно тяжелый, так как его комплектующие далеки от бюджетных. На верхней панели, также изготовленной из цельного листового металла, расположены «жабры» решетки охлаждения. Это позволяет более эффективно отводить тепло от компонентов усилителя. Однако обратимся к другим особенностям этого устройства.

Технические характеристики усилителя

Итак, познакомимся с «Амфитон-002» подробнее. Характеристики устройства позволяют использовать его в паре с Hi-End колонками.Судите сами. Номинальная мощность 25 Вт. Максимальная кратковременная мощность — 100 Вт. Диапазон частот варьируется от 40 до 16 000 герц. Это приемлемый результат. Особенно если учесть «возраст» усилителя. Диапазон частот от 20 до 25 000 Гц. Это уже выделяет устройство на фоне аналогичных усилителей советского производства.

«Amphiton U-002 Stereo» также может похвастаться достойным усилением низких частот, идеальным воспроизведением низких частот и отличным воспроизведением средних частот.И совершенно неважно, из какого источника идет звук. Также отсутствует шипение на большой громкости, что характерно для многих советских усилителей начального уровня. Пятиконтактные гнезда используются в качестве разъемов для оборудования. Подключить компьютер или проигрыватель компакт-дисков несложно, так как в рознице много переходников.

Дополнительные опции

Усилитель Ampyton-002 имеет некоторые особенности, делающие его использование более комфортным. К ним относится возможность подключения нескольких источников звука. На передней панели имеется ручка селекторного типа, позволяющая выбрать устройство воспроизведения.Также есть два режима работы: моно и стерео. Есть кнопка корректировки звуковой картины при прослушивании звука с виниловых пластинок и кнопка выравнивания низких частот на минимальной громкости. Вообще, многие считают именно этот усилитель лучшим из Амфитонов. И это совсем не в его классе. Просто она сделана очень качественно и имеет множество полезных опций.

«Амфитон-002» способен дать максимально качественные, глубокие басы. Многие используют это устройство как усилитель басов.И отчасти они правы. Однако усилитель отлично справляется с другими частотами. Для точной настройки звукового образа есть специальные элементы управления, которые помогут настроить тон и все основные частоты. Этот усилитель можно считать одним из самых функциональных среди тех, что производились в Советском Союзе до и после. А теперь перейдем к другому разделу нашего материала.

Ремонт усилителя

Как и вся советская техника, данный прибор прекрасно поддается ремонту.При выходе из строя какого-либо компонента заменить его не составит труда. Нужно только правильно определить, что сломалось. А дальше все идет как по маслу. Однако для того, чтобы самостоятельно отремонтировать усилитель, нужно хоть немного разбираться в радиотехнике. Без этого даже внутрь «Амфитона-002» забраться нечего. Ремонт также прост, потому что найти подходящие детали или их аналоги — не проблема. Достаточно пойти в любой радиомагазин. Конденсаторы, обмотки, провода, трансформаторы — все это продается.

Однако есть еще одна особенность ремонта: «Амфитон-002». Схема усилителя обязательно должна присутствовать на глазах. Без него невозможно понять, что делали советские инженеры. Если у вас нет времени на ремонт усилителя, то вы можете привезти его в любую мастерскую. Они с радостью взялись за ремонт этого агрегата. И возьмут не особо дорого, ведь запчасти дешевые. А для ремонта понадобится обычный паяльник.

Качество звука

Как уже было сказано выше, «Амфитон-002» — аппарат Hi-End класса.Это означает, что усилитель способен обеспечить очень качественный звук. Правда, качество зависит от многих факторов. Первым делом нужно обратить внимание на источник звука. Это должен быть либо CD-проигрыватель хорошего уровня, либо компьютер с внешним ЦАП. Но на компьютере нужно воспроизводить не обычные файлы MP3, а форматы без потерь (FLAC, APE, WavPack). Только тогда можно будет наслаждаться по-настоящему качественным звуком.

Однако не стоит забывать и о качественных соединительных проводах.Недопустимо использование дешевых шнуров неизвестных производителей. Они не смогут обеспечить достойное качество. Да и некоторые компоненты усилителя можно заменить на современные аналоги, которые порой намного лучше по звучанию, чем советские. Тогда усилитель будет звучать именно так, как задумал производитель. Но доработка не требуется. И без этого звук очень хороший.

Где купить?

На данный момент найти оригинал Амфитон-002 в розничной продаже не представляется возможным.То есть купить новое устройство нереально. Его можно искать только на вторичном рынке. У нас на разных «барахолках» вполне можно купить такой усилитель в хорошем состоянии. Иногда могут попасться даже модифицированные модели, которые могут похвастаться более качественным звуком. Цена на такой «Амфитон» может варьироваться от 1000 до 2000 рублей. Это не дорого. Особенно если учесть класс устройства.

Положительные отзывы владельцев

Изучение отзывов обязательно. Особенно с такими устройствами, как усилители.Именно они способны объяснить потенциальному покупателю, насколько качественный звук может дать тот или иной ресивер. Так что люди говорят об Amphiton U-002? Отзывы об этом устройстве в основном положительные. Владельцы хвалят качественный и чистый звук, насыщенные низкие частоты и полноценные верхние. Также многим нравится дизайн усилителя. Смотрится действительно эффектно: блестящий, металлический, с надежной регулировкой. Прочный корпус из толстостенного металла — тоже повод для гордости. Но больше всего пользователей впечатляет цена и совместимость устройства со всеми пассивными динамиками.

Отрицательные отзывы владельцев

Конструктивной критики здесь практически нет. Например, многие жалуются на чрезмерный вес усилителя. Любое мнение должно быть услышано, но для сравнения — усилитель «Бриг» весит 25 килограммов! Есть пользователи, которым не нравится звук устройства. Конечно, не стоит ожидать качественного советского усилителя Yamaha или Bowers & Wilkins. Таких чудес не бывает, тем более за 1000 руб. Дальнейшей отрицательной обратной связи для этого усилителя обнаружено не было.А это может означать только одно — продукт действительно качественный.

Наконец-то

Итак, мы посмотрели на усилитель «Амфитон-002». Что можно сказать о нем? Это отличный ресивер, способный воспроизводить высококачественный звук (при условии сопоставимых компонентов акустической системы). Имеет эффектный внешний вид и возможность играть с нескольких источников. Но главное его преимущество — в стоимости. За символическую сумму можно получить надежное высокоуровневое устройство. «Амфитон» отлично подойдет для устройства зоны с качественным звуком.Тем более что найти его на вторичном рынке несложно. Да и в ремонте неприхотлив. Не говоря уже о доработке и обслуживании.

Амфитон | Лумиан Наследие Вики

# 106 — Амфитон

Лягушонок

Здоровье

Атака ближнего боя

Дальняя атака

Скорость

59

59

60

81

Энергия

Защита в ближнем бою

Защита дальнего боя

Всего

72

61

64

456

Высота

Вес

2 ′ 7 ″ / 78.74 см

15,88 кг / 35 фунтов

TP Доходность

Базовый опыт. Выход

НЕТ

НЕТ

Exp. Группа

Скорость ралли

Средне-быстрый

Средне-быстрый

↓

№ 106
Амфитон

↓

Amphiton — это ткацкий станок электрического / интеллектуального типа, представленный в Loomian Legacy — Veils of Shadow .Он был разработан Daxer_Aivi. Он развивается из Ampole, начиная с уровня 20, и превращается в Meditoad, когда на нем используется Thunderfruit.

Метод получения

Amphiton можно получить перечисленными частями для Loomian Legacy следующими способами:

Игра	Метод	Детали
VoS	По эволюции	Эволюционировать из Ампола, начиная с 20 уровня
Доступные для встречи локации с Амфитоном должны отображаться в порядке доступности.

Тип Эффективность

Эффективность	Типы
Основные недостатки (× 4) :	Нет
Слабость (× 2) :	Water Dark Bug Earth Spirit
Сопротивление (× ½) :	Light Electric Air Metal Brawler Mind
Основное сопротивление (× ¼) :	Нет
Иммунитет (× 0) :	Нет
Нормальная эффективность (× 1) :	Fire Plant Ice Toxic Ancient Typeless (Огненное растение, ледяной токсичный, древний)

Атаки

Повышая уровень

Все забытые приемы повышения уровня можно повторно изучить в Напоминании о приемах за 20 ОК.

Сплочение

Руководство по перемещению

Предыдущее развитие

Базовая статистика

Стат.	Диапазон Ур. 20 Ур. 45
	53–71	108–148
	111–167	161–266
	22–55	46–118
	23–56	47–120
	23–56	47–119
	24–58	50–123
	29–66	62–142
Максимальные характеристики рассчитываются с 200 TP, 40 UP и сильной позитивной личностью. Минимальная статистика рассчитывается с 0 TP, 0 UP и сильным негативным характером.

Мастерство

Биология

Происхождение

Амфитон представляет собой сумку из земноводных, класса животных, и электрона, субатомной частицы, что связано с ее внешним видом и типом. Он также может включать слово «ампер» — единицу измерения электрического тока.

Описание

Запись Loomipedia для Amphiton в каждой партии Loomian Legacy указана следующим образом:

Игра	Описание
VoS	Используя заряженное электричество, Амфитон может высвободить эту силу и прыгнуть в воздух на высоту более 100 футов.
Amphiton доступен во всех играх серии Loomian Legacy .

Галерея

Форма альфа-блеска Амфитона

Форма гамма-блеска Амфитона

Обзор

Krell Phantom II | Какой Hi-Fi?

Krell уже несколько десятилетий является крупным игроком на рынке высококачественных усилителей. В течение 80-х и 90-х годов он доминировал на рынке со своими мощными усилителями мощности и серьезной технологией.

Превосходство компании, возможно, несколько ослабло в последние годы в результате жесткой конкуренции, но с такими продуктами, как новый предусилитель Phantom II и мощный стереоусилитель мощности Evolution 402e, компания остается верной своим традициям.

Предусилитель — это упрощенная версия оригинального Phantom, который на сегодняшний день остается лидером диапазона компании. Самая очевидная разница между ними, помимо разницы в цене в 5000 фунтов стерлингов, заключается в том, что новая модель представляет собой продукт с одним шасси, в то время как более дорогая коробка использует еще более строгий подход и размещает свою схему источника питания за бортом.

Krell Phantom II: Технические характеристики

Загляните внутрь, и вы обнаружите, что Phantom II имеет практически ту же аудиосистему, что и его старший брат. Это означает, что это конструкция с двойным моно, которая помогает формировать стереоизображение, и обладает такими техническими тонкостями, как прецизионный резистивно-лестничный регулятор громкости, который обещает большую прозрачность, чем традиционные потенциометры громкости.

Он также не может похвастаться отрицательной обратной связью и схемой, которая работает преимущественно в режиме тока, а не напряжения.Вся электрическая конструкция направлена ​​на максимальную прозрачность и снижение минимального уровня шума.

Krell Phantom II

Возможности подключения Phantom II хорошие. Имеется множество симметричных и несимметричных входов и выходов. Дисплей на передней панели четкий, но довольно старомодный на вид, как и массивный пульт дистанционного управления в металлическом корпусе. Странно видеть кнопку DVD на пульте дистанционного управления этой системы.

Krell Phantom II: Performance

Его разрешение, широкая и стабильная звуковая постановка и тональная ровность очень ценятся, но ему не хватает лишь намека на волшебство.

По сравнению с подобными Burmester 077, линейной ступенью Aesthetix Io или даже Audio Research Ref 5 по аналогичной цене, здесь отсутствует лишь легкая ощутимость и низкоуровневая выразительность.

Несмотря на все свои сильные стороны, Phantom II остается скорее достойным восхищения, чем необходимостью.

Подписаться на whathifi в Twitter

Присоединиться к whathifi на Facebook

Усилитель

Амфитон-002: характеристики и отзывы

Усилитель звука — важнейший компонент любой акустической системы.Это знает всякий, кто хоть немного разбирается в звуках. Но беда в том, что современные усилители таких гигантов, как «Ямаха» и «Пионер», стоят баснословных денег. Что делать, если бюджет ограничен и я хочу качественный звук? Выход есть: советские аудиоустройства.

Стоят копейки, но по качеству ничуть не уступают даже многим современным ресиверам класса Hi-End. Один из них — усилитель «Амфитон-002». Этот монстр способен обеспечить качественный звук за чисто символические деньги.Конечно, при наличии соответствующей акустической системы и «правильных» соединительных проводов. Теперь рассмотрим это устройство более подробно. Но сначала несколько слов о производителе.

Немного о компании

В Советском Союзе было много хороших усилителей. Одним из них был «Амфитон». Его выпускало Львовское ПО им. Ленина (ныне ПО «Лорта»). Выпуск «Амфитон-002» начался в 1983 году. И с тех пор конструкция усилителя принципиально не изменилась.И действительно, зачем менять то, что работает без этого? Такого мнения придерживались руководители Ленинского ПА. Однако с середины девяностых годов прошлого века программное обеспечение перестало существовать. Соответственно, с полок магазинов исчезли устройства марки «Амфитон».

Следует отметить, что помимо усилителей под брендом «Амфитон» выпускались и очень приличные акустические системы мощностью от 25 до 150 Вт. Причем это были «настоящие» ватты, а не фиктивные (которые популярны у современных производителей).Можно сказать, что усилитель «Амфитон-002» — последняя удачная разработка ПА имени Ленина. После этого всякая разработка прекратилась. И вскоре само ПО приказало долго жить. Но техника «Амфитон» по-прежнему ценится меломанами. Даже некоторые аудиофилы уважают этот бренд.

Внешний вид и конструкция

Усилитель «Амфитон-002 Стерео» выглядел очень впечатляюще. Изготовлен из толстого металла. И металл покрывает его со всех сторон. На передней панели расположены органы управления.Здесь вы можете увидеть огромную ручку регулировки громкости. Это очень удобно, потому что вы можете свободно перемещаться по элементам управления в полной темноте. Боковые стороны устройства служат радиатором радиатора и имеют ребристую поверхность. Это придает усилителю несколько футуристический вид. Он выглядит сильным и достойным.

На задней панели находится набор разъемов, переключатель динамика и разъем дополнительного питания. Весит «Амфитон-002 Стерео» 9 килограмм. Это достойный результат. Любой качественный усилитель довольно тяжелый, так как его комплектующие далеки от бюджетных.На верхней панели, тоже из цельного листа металла, расположены «жабры» решетки. Это позволяет более эффективно отводить тепло от компонентов усилителя. Однако перейдем к другим особенностям этого устройства.

Характеристики усилителя

Итак, давайте подробнее рассмотрим Амфитон-002. Характеристики устройства позволяют использовать его в паре с акустическими системами Hi-End класса. Судите сами. Номинальная мощность 25 Вт. Максимальная кратковременная мощность 100 Вт.Диапазон частот варьируется от 40 до 16 000 герц. Это вполне приемлемый результат. Особенно учитывая «возраст» усилителя. Диапазон воспроизводимых частот составляет от 20 до 25 000 Гц. Это уже выделяет устройство на фоне аналогичных усилителей советского производства.

«Амфитон U-002 Stereo» также может похвастаться достойным усилением низких частот, идеальным воспроизведением высоких и отличным воспроизведением средних частот. Причем неважно, откуда идет звук.Также отсутствует шипение на большой громкости, что характерно для многих советских усилителей начального уровня. Пятиконтактные гнезда используются в качестве разъемов для подключения оборудования. Подключить компьютер или проигрыватель компакт-дисков не составит труда, ведь в рознице много переходников.

Дополнительные опции

Усилитель «Амфитон-002» имеет некоторые особенности, делающие его использование более комфортным. Это включает в себя возможность подключения нескольких источников звука. На передней панели находится селектор типа «Селектор», который позволяет выбрать устройство воспроизведения.Также есть два режима работы: моно и стерео. Есть кнопка корректировки звукового образа при прослушивании звука с виниловых пластинок и кнопка выравнивания низких частот на минимальной громкости. В целом, многие считают этот усилитель лучшим из «Амфитонов». И это совсем не в его классе. Просто он сделан очень качественно и имеет множество полезных опций.

«Амфитон-002» способен выдать самый превосходный, глубокий бас. Многие используют это устройство как усилитель низкой частоты.И отчасти они правы. Однако на других частотах усилитель отлично справляется. Для точной настройки звуковой картины есть специальные элементы управления, которые помогут настроить тон и все основные частоты. Этот усилитель можно считать одним из самых функциональных среди тех, что производились в Советском Союзе до и после. А теперь перейдем к другому разделу нашего материала.

Ремонт усилителя

Как и вся советская техника, данный прибор прекрасно поддается ремонту.При выходе из строя какого-либо компонента заменить его не составит труда. Нужно только правильно определить, что сломалось. И тогда все пойдет как по маслу. Однако для того, чтобы отремонтировать усилитель самостоятельно, нужно хотя бы немного знаний радиотехники. Без этого внутрь Амфитона-002 даже не залезть. Ремонт также прост, потому что найти нужные детали или их аналоги — не проблема. Достаточно пойти в любой радиомагазин. Конденсаторы, обмотки, провода, трансформаторы — все это продается.

Однако есть еще одна особенность ремонта «Амфитон-002». Схема усилителя обязательно должна присутствовать на глазах. Без него понять, что намудрили советские инженеры, невозможно. Если у вас нет времени на ремонт усилителя, вы можете привезти его в любую мастерскую. Они с радостью возьмутся за ремонт этого агрегата. И особо дорогими они не будут, ведь запчасти дешевые. А для ремонта понадобится всего лишь обычный паяльник.

Качество звука

Как уже было сказано выше, «Амфитон-002» — устройство Hi-End класса.А это значит, что усилитель способен обеспечить очень качественный звук. Правда, качество зависит от многих факторов. Первым делом нужно обратить внимание на источник звука. Это должен быть либо проигрыватель компакт-дисков хорошего уровня, либо компьютер с внешним ЦАП. Но на компьютере нужно проигрывать не обычные файлы MP3, а форматы без потери качества (FLAC, APE, WavPack). Только тогда вы сможете наслаждаться действительно качественным звуком.

Однако не стоит забывать и о качественных соединительных проводах.Использование дешевых шнуров неизвестных производителей не допускается. Они не смогут обеспечить достойное качество. А некоторые компоненты самого усилителя можно заменить современными аналогами, которые порой намного добрее советских. Тогда усилитель будет звучать именно так, как задумано производителем. Но доработка не нужна. И без этого звук очень хороший.

Где купить?

Сейчас найти оригинальный «Амфитон-002» в розничной продаже невозможно. То есть новое устройство купить нереально.Его можно искать только на вторичном рынке. Здесь на всевозможных «барахолках» вполне можно купить такой усилитель в хорошем состоянии. Иногда попадаются даже изысканные модели, которые могут похвастаться лучшим звуком. Цена на такой Амфитон может варьироваться от 1000 до 2000 рублей. Это не дорого. Особенно учитывая класс устройства.

Положительные отзывы владельцев

Обязательно изучать отзывы. Особенно в отношении таких устройств, как усилители.Они способны объяснить потенциальному покупателю, сколько качественного звука способен доставить тот или иной ресивер. Так что же говорят об «Амфитон У-002»? Отзывы об этом устройстве в основном положительные. Владельцы хвалят качественный и чистый звук, насыщенные низкие частоты и полноценные верхние. Также многим нравится дизайн усилителя. Смотрится действительно эффектно: блестящий, металлический, с надежным управлением. Надежный корпус из толстостенного металла — тоже повод для гордости. Но больше всего пользователей впечатляет цена и совместимость устройства со всеми пассивными акустическими системами.

Отрицательные отзывы владельцев

Конструктивной критики практически нет. Например, многие жалуются на чрезмерный вес усилителя. Любое мнение должно быть услышано, но для сравнения — усилитель «Бриг» весит 25 килограммов! Есть пользователи, которым не нравится звук устройства. Конечно, не стоит ожидать от советского Hi-End качественного усилителя Yamaha или Bowers & Wilkins. Таких чудес не бывает, тем более за 1000 руб. Больше отрицательных отзывов об этом усилителе не поступало.А это может означать только одно — продукт, действительно, качественный

Наконец-то

Итак, мы посмотрели на усилитель Amphiton-002. Что вы можете сказать о нем? Это отличный ресивер, способный обеспечить качественный звук (при условии сопоставимых компонентов акустической системы). У него эффектный внешний вид и возможность играть из нескольких источников. Но главное его преимущество заключается в его стоимости. За символическую сумму можно получить надежное устройство высокого уровня. «Амфитон» отлично подойдет для зоны с качественным звуком.Тем более, что найти его на вторичном рынке несложно. Да и в ремонте неприхотлив. Не говоря уже о доработке и обслуживании.

Возбуждение усилителя amfiton up 003.

Это знает каждый, кто хоть немного разбирается в звуке. Но беда в том, что современные усилители таких гигантов, как Yamaha и Pioneer, стоят баснословных денег. Что делать, если бюджет ограничен, но вы хотите качественный звук? Выход есть: советские аудиоустройства.

Стоят копейки, а по качеству ничем не уступают даже многим современным ресиверам Hi-End класса. Один из них — усилитель Амфитон-002. Этот монстр способен обеспечить качественный звук за чисто символические деньги. Конечно, при условии, что у вас есть правильная акустическая система и «правильные» соединительные провода. А теперь давайте подробнее рассмотрим это устройство. Но сначала несколько слов о производителе.

Немного о компании

В Советском Союзе было много хороших усилителей.Одним из них был Амфитон. Его выпускало Львовское производственное объединение имени Ленина (ныне Производственное объединение «Лорта»). Производство «Амфитон-002» началось в 1983 году. И с тех пор конструкция усилителя принципиально не изменилась. И действительно, зачем менять то, что уже отлично работает? Этого мнения придерживалось и руководство Производственного объединения им. Ленина. Однако с середины девяностых годов прошлого века программное обеспечение перестало существовать. Соответственно, с полок магазинов пропали устройства Амфитон.

Следует отметить, что помимо усилителей под маркой Amfiton выпускались вполне приличные акустические системы мощностью от 25 до А, это были «настоящие» ватты, а не выдуманные (которые популярны у современных производителей). Можно сказать, что усилитель «Амфитон-002» — последняя удачная разработка ПО «Ленин». После него все разработки остановились. И вскоре само ПО приказало долго жить. Но техника Амфитон по-прежнему ценится меломанами.Даже некоторые аудиофилы уважают этот бренд.

Внешний вид и дизайн

Стереоусилитель Амфитон-002 выглядел очень эффектно. Изготовлен из толстого металла. Причем металл покрывает ее со всех сторон. На передней панели расположены элементы управления. Здесь бросается в глаза огромная ручка. Это очень удобно, так как можно свободно перемещаться по элементам управления в полной темноте. Боковые грани устройства служат теплоотводом и имеют ребристую поверхность. Это придает усилителю несколько футуристический вид.Выглядит мощно и достойно.

На задней панели находится набор разъемов, переключатель динамика и разъем вспомогательного питания. Стерео «Амфитон-002» весит 9 кг. Это достойный результат. Любой качественный усилитель довольно тяжелый, так как его комплектующие далеко не бюджетные. На верхней панели, также выполненной из цельного листа металла, расположены решетки охлаждения «жабры». Это позволяет более эффективно отводить тепло от компонентов усилителя. Однако перейдем к другим особенностям этого устройства.

Технические характеристики усилителя

Итак, рассмотрим подробнее «Амфитон-002». Характеристики устройства позволяют использовать его в паре с акустическими системами Hi-End класса. Судите сами. Номинальная мощность 25 Вт. Максимальная кратковременная мощность 100 Вт. Диапазон частот от 40 до 16 000 герц. Это вполне приемлемый результат. Особенно учитывая «возраст» усилителя. Диапазон частот от 20 до 25 000 Гц. Это уже выгодно отличает устройство от аналогичных усилителей советского производства.

Amfiton U-002 Stereo также может похвастаться приличным усилением низких частот, идеальным воспроизведением высоких частот и отличным воспроизведением средних частот. Причем совершенно неважно, из какого источника идет звук. Также нет шипения на большой громкости, что характерно для многих советских усилителей начального уровня. В качестве разъемов для подключения оборудования используются пятиконтактные розетки. Подключить компьютер или проигрыватель компакт-дисков очень просто, поскольку в рознице доступно множество адаптеров.

Дополнительные опции

Усилитель Amfiton-002 обладает некоторыми особенностями, которые делают его более удобным в использовании.К ним относится возможность подключения нескольких. На передней панели находится ручка типа «Селектор», которая позволяет выбрать устройство воспроизведения. Также есть два режима работы: моно и стерео. Есть кнопка корректировки звуковой картины при прослушивании звука с виниловых пластинок и кнопка выравнивания низких частот на минимальной громкости. Вообще, многие считают именно этот усилитель лучшим из «Амфитонов». И дело вовсе не в его классе. Просто он очень качественный и имеет множество полезных опций.

«Амфитон-002» способен воспроизводить отличные, глубокие басы. Многие используют это устройство как усилитель басов. И отчасти они правы. Однако усилитель отлично справляется с другими частотами. Для точной настройки звукового образа есть специальные элементы управления, которые помогут вам настроить тембр и все основные частоты. Этот усилитель можно считать одним из самых функциональных среди произведенных в Советском Союзе до и после. А теперь перейдем к другому разделу нашего материала.

Ремонт усилителя

Как и вся советская техника, данный прибор хорошо поддается ремонту. При выходе из строя какого-либо компонента заменить его не составит труда. Вам просто нужно правильно определить, что именно сломалось. И тогда все пойдет как по маслу. Однако чтобы отремонтировать усилитель самостоятельно, нужно хоть немного знать о радиотехнике. Без этого нечего даже во внутренности «Амфитон-002» залезть. Ремонт также прост, потому что найти подходящие детали или их эквиваленты не проблема.Достаточно сходить в любой радиомагазин. Конденсаторы, обмотки, провода, трансформаторы — все это продается.

Однако есть еще одна особенность ремонта «Амфитон-002». обязательно должен присутствовать перед глазами. Без него невозможно понять, о чем думали советские инженеры. Если у вас нет времени на ремонт усилителя, вы можете привезти его в любую мастерскую. Там с радостью возьмутся за ремонт этого агрегата. И очень дорого не возьмут, ведь запчасти дешевые.А для ремонта просто понадобится обычный паяльник.

Качество звука

Как было сказано выше, «Амфитон-002» — это устройство Hi-End класса. Это означает, что усилитель способен обеспечить очень качественный звук. Правда, качество зависит от многих факторов. Первым делом нужно обратить внимание на источник звука. Это должен быть либо приличный проигрыватель компакт-дисков, либо компьютер с внешним ЦАП. Но даже на компьютере необязательно воспроизводить обычные файлы MP3, а форматы без потери качества (FLAC, APE, WavPack).Только тогда вы сможете наслаждаться действительно качественным звуком.

Однако не стоит забывать о качестве соединительных проводов. Недопустимо использование дешевых шнуров неизвестных производителей. Они не смогут обеспечить достойное качество. А некоторые компоненты самого усилителя можно заменить на современные аналоги, которые порой намного крепче советских. Тогда усилитель будет звучать именно так, как задумал производитель. Но доработка не нужна.И без этого звук очень хороший.

Где купить?

Оригинальный «Амфитон-002» в настоящее время не найти в розничной продаже. То есть купить новое устройство нереально. Его можно найти только на вторичном рынке. Приобрести такой усилитель в хорошем состоянии на всевозможных «барахолках» вполне возможно. Иногда попадаются даже модифицированные модели, которые могут похвастаться лучшим качеством звука. Цена на такой «Амфитон» может варьироваться от 1000 до 2000 рублей.Это не дорого. Особенно учитывая класс устройства.

Положительные отзывы владельцев

Обязательно изучать отзывы. Особенно в отношении таких устройств, как усилители. Именно они способны объяснить потенциальному покупателю, как качественный звук может давать тот или иной ресивер. Так что же говорят об Амфитоне У-002? Отзывы об этом устройстве в основном положительные. Владельцы хвалят качественный и чистый звук, насыщенные низкие частоты и полные максимумы.Также многим нравится дизайн усилителя. Смотрится действительно эффектно: блестящий, металлический, с надежным управлением. Прочный металлический корпус с толстыми стенками — тоже повод для гордости. Но больше всего пользователей впечатляет цена и совместимость устройства со всеми пассивными динамиками.

Негативные отзывы владельцев

Конструктивной критики здесь практически нет. Например, многие жалуются на чрезмерный вес усилителя. Следует прислушиваться к любому мнению, но для сравнения — усилитель Brig весит 25 килограммов! Есть пользователи, которым не нравится звук устройства.Конечно, от советского усилителя не стоит ожидать качественного Hi-End усилителя Yamaha или Bowers & Wilkins. Таких чудес не бывает, особенно за 1000 руб. Больше отрицательных отзывов об этом усилителе не обнаружено. А это может означать только одно — продукт действительно качественный

Наконец-то

Итак, мы рассмотрели усилитель Амфитон-002. Что вы можете сказать о нем? Это отличный ресивер, способный воспроизводить высококачественный звук (при условии сопоставимых компонентов динамиков).У него яркий внешний вид и возможность играть из нескольких источников. Но главное его преимущество — стоимость. За символическую сумму можно получить надежное устройство высокого уровня. «Амфитон» идеально подходит для создания зоны с качественным звуком. Тем более что найти его на вторичном рынке несложно. И в ремонте неприхотлива. Не говоря уже о доработке и обслуживании.

Первичный усилитель и усилитель мощности Амфитон УП-003 и Амфитон 50УМ-104 С Платы не закапываются. Все конденсаторы электролита заменены на новые импортные.Фото оригинальные. Дополнительные фото по запросу. Включает межблочные кабели и подключения динамиков. Продается в комплекте -11000 руб. Возможна отправка в другой город, в надежной упаковке. С 1986 года предусилитель «Амфитон УП-003-стерео» выпускает Львовское производственное объединение имени Ленина. ПУ высшей группы сложности предназначен для качественного усиления, управления и переключения стереосигналов при работе с различными источниками фонограмм и предназначен для совместной работы с УМ.Имеет: возможность быстрого выбора источников фонограмм; дискретные регуляторы ВЧ, НЧ и громкости, с возможностью переключения глубины громкости и ее отключения; ограничивающие фильтры для ВЧ, НЧ и инфранизких частот; режимы работы стерео, моно, реверс; возможность подключения 2-х магнитофонов; наличие двух выходов для подключения усилителя мощности или эквалайзера. Краткие технические характеристики УП: Диапазон рабочих частот 20 … 25000 Гц. КНИ в диапазоне частот 20 … 20000 Гц 0,01%.Отношение сигнал / взвешенный шум для входов: линейный 90, исправленный 76 дБ. Тональный диапазон НЧ ± 12,5 дБ, ВЧ ± 12,5 дБ. Потребляемая мощность 20 Вт. Габариты УЕ 460x91x363 мм. Вес 6,5 кг. С 1986 года стереоусилитель мощности Амфитон 50УМ-104-стерео выпускается Львовским ПО им. Ленина. УМ изначально назывался «Амфитон-002» и входил в комплект с предварительным усилителем «Амфитон-003». Затем УМ стали называть «Амфитон УМ-002С», а ПУ «Амфитон УП-003С». Оба усилителя были выпущены опытной серией в 1982 г., но серийно начали производиться с 1986 г., а ПУ остался с с тем же именем, и единая система обмена сообщениями была переработана.понижен в классе и стал называться «Амфитон 50УМ-104С». УМ 1-й группы сложности «Амфитон 50УМ-104-стерео» »предназначен для качественного усиления фонограмм и предназначен для совместной работы с предварительным усилителем. УМ имеет регуляторы уровня сигнала, дискретные регуляторы громкости с возможностью переключение глубины громкости и ее отключения; индикаторы уровня выходного сигнала каждого канала; электронная защита от короткого замыкания в цепях нагрузки; автоматическое отключение динамика при выходе из строя; возможность подключения 2-х комплектов динамиков и стереотелефонов .Выходная мощность: максимальная 2×90, номинальная 2×50 Вт Диапазон частот 20 … 25000 Гц. Гармонические искажения в диапазоне частот 40 … 16000 Гц — 0,07%. Коэффициент искажения 0,12%. Отношение сигнал / взвешенный шум 100 дБ. Потребляемая мощность 130 Вт. Габариты УМ 460х91х363 мм. Его вес 10 кг.

С 1986 года стереоусилитель мощности Амфитон 50УМ-104-стерео выпускается Львовским производственным объединением имени Ленина. УМ изначально назывался «Амфитон-002» и входил в комплект с предварительным усилителем «Амфитон-003».Затем УМ стали называть «Амфитон УМ-002С», а ПУ «Амфитон УП-003С». Оба усилителя были выпущены опытной серией в 1982 г., но серийно начали производиться с 1986 г., а ПУ остался с то же имя, и УМ был переработан. понижен в классе и стал называться «Амфитон 50УМ-104С». УМ 1 группы сложности «Амфитон 50УМ-104-стерео» »предназначен для качественного усиления фонограмм и является предназначен для работы вместе с предварительным усилителем. В УМ есть регуляторы уровня сигнала; дискретные регуляторы громкости с возможностью переключения глубины громкости и ее отключения; индикаторы уровня выходного сигнала каждого канала; электронная защита от коротких замыканий в цепях нагрузки; автоматическое отключение динамика при выходе из строя; возможность подключения второго комплекта колонок и стереотелефонов.Выходная мощность: максимальная 2х90, номинальная 2х50 Вт. Диапазон частот 20 … 25000 Гц. Гармонические искажения в диапазоне частот 40 … 16000 Гц — 0,07%. Коэффициент искажения 0,12%. Отношение сигнал / взвешенный шум 100 дБ. Потребляемая мощность 130 Вт. Габариты УМ 460х91х363 мм. Масса 10 кг.

Руководство пользователя и схемы единой системы обмена сообщениями. Инструкция Алексея Белозерова. Фото Владимира Александровича Ретивина. Казань. Видео: №1. №2.

——-

Amphiton-002 амплификатор: технические характеристики

L’amplificateur de son est l’élément le plus important de toutsystème d’enceintes.Quiconque connaît un peu le son le sait. Mais le problème, c’est que les ampificateurs modernes de géants tels que Yamaha et Pioneer coûtent très cher. Que faire si le budget est limité mais que vous voulez un son de haute qualité? Il existe un moyen: les appareils audio soviétiques.

Это не сантим, а качество, которое не проходит через все современные приемники класса Hi-End. L’un d’eux est l’amplificateur «Амфитон-002». Ce monstre est capacity de fournir un son de haute qualité pour de l’argent purement symbolique.Bien sûr, sous réserve de la disponibilité d’un système d’enceintes Applicé et des câbles de connexion «исправляет». С уважением к содержанию плюс предварительная одежда. Mais d’abord, quelques mots sur le factory.

Un peu de l’entreprise

En Union soviétique, il y avait beaucoup de bons ampificateurs. L’un d’eux était «Амфитон». Il a été produit par le PO Lvov du nom de Lénine (обслуживающий PO Lort). Вылет «Амфитон-002» начался в 1983 году. Et depuis lors, la concept de l’amplificateur n’a pas changé en principe.Et vraiment, pourquoi changer quelque выбрал qui fonctionne déjà parfaitement? C’est précisément l’opinion des dirigeants du logiciel nommé d’après Lénine. Cependant, depuis le milieu des années 90 du siècle dernier, le logiciel a cessé d’exister. En conséquence, les appareils Amfiton ont disparu des tablettes des magasins.

Усовершенствованный усилитель марки «Амфитон» — продукт высокого уровня с мощностью от 25 до 150 Вт. De plus, il s’agissait des «vrais» watts, pas de la fiction (qui sont populaires chez les fabricants modernes).Nous pouvons dire que l’amplificateur «Amfiton-002» является созданием réussie du logiciel nommé d’après Lénine. Après cela, tout développement s’est arrêté. Et bientôt, le logiciel lui-même a ordonné de vivre longtemps. Основная техника «Amfiton» — это приложение для любителей музыки. Même уверена, что аудиофилы уважают эту марку.

Одежда и дизайн

L’amplificateur «Amphiton-002 Stereo» доступен для впечатления от воздуха. Il est fait de métal épais. Et le métal le recouvre de tous les côtés.Sur le panneau avant sont des contrôles. Voici un énorme bouton de contrôle du volume. Ceci est très pratique, car vous pouvez naviguer librement dans les contrôles dans l’obscurité totale. Les faces latérales de l’appareil servent de radiateur à dissipation de chaleur et présentent une surface nervurée. Cela donne à l’amplificateur un look quelque peu futuriste. Il a l’air puissant et digne.

Sur le panneau arrière — это ансамбль соединителей, коммутаторов и вспомогательных средств обслуживания.Амфитон-002 Стерео песня 9 килограмм. C’est un résultat décent. Tout ampificateur de haute qualité est Assez lourd, автомобильные композитные материалы с меньшим бюджетом. Sur le panneau supérieur, également en tôle pleine, se Trouvent des «ouïes» du réseau de refroidissement. Cela vous permet d’éliminer plus efficacement la chaleur des composants de l’amplificateur. Cependant, nous nous tournons vers les autres fonctionnalités de cet appareil.

Технические характеристики усилителя

Все, что касается «Амфитон-002».Les caractéristiques de l’appareil lui permettent d’être utilisé en tandem avec des enceintes Hi-End. Jugez par vous-même. Номинальная мощность — 25 Вт. Максимальная мощность в суд-терме — 100 Вт. La plage de fréquences varie de 40 до 16 000 герц. Результат приемлемый. Surtout quand on considère «l’âge» de l’amplificateur. Частые частоты включают от 20 до 25 000 Гц. Сла позволяет дежу в одежде, которая демаркер де л’аррьер-план усилителей подобного фальсификации советского.

«Amphiton U-002 Stereo» включает в себя улучшение ярких басов, воспроизведение высокой гаммы и превосходное воспроизведение в минимальной гамме. Et peu importe de quelle source provient le son. Il n’y a pas non plus de souffle à haut volume, ce qui est typique de nombreux ampificateurs d’entrée de gamme soviétiques. Les prises à cinq broches sont utilisées com connecteurs pour l’équipement. Il est easy de connecter un ordinateur or lecteur de CD, car de nombreux adapters sont disponibles dans le commerce.

Дополнительные опции

L’amplificateur Ampyton-002 обеспечивает удобство использования и удобство. Ceux-ci включает возможность подключения дополнительных источников звука. Le panneau avant est doté d’un bouton de sélection permettant de sélectionner un périphérique de lecture. Существуют игры двух режимов работы: одно и то же. Бутон, позволяющий корректировать изображение, звучит как винные диски, и бутон, делающий басы с минимальной громкостью.En général, beaucoup de gens, рассматривающий этот усилитель, соответствующий лучшим амфитонам. Et le point ici n’est pas dans sa classe. Simplement, il est fait de très haute qualité et a beaucoup d’options utiles.

«Амфитон-002» — это лучшие бас-гитары. Beaucoup утилитарная одежда для бустеров. Et ils ont en partie raison. Cependant, l’amplificateur est parfaitement adjusté aux autres fréquences. Добавьте affiner l’image sonore, des commandes spéciales vous aideront à régler la tonalité et toutes les fréquences Principales.Cet ampificateur peut être considérécom l’un des plus fonctionnels, parmi ceux produits en Union soviétique avant et après. Et maintenant passons à une autre section de notre matériel.

Réparation d’amplificateur

Comme tous les équipements soviétiques, cet appareilparfaitement reparable. Si un composant tombe en panne, il ne sera pas difficile de le remplacer. Il suppit de determiner correctement ce qui a éclaté. Et puis tout se паспор-сюр-де-рулетки. Cependant, pour réparer l’amplificateur vous-même, vous devez au moins comprendre un peu l’ingénierie radio.Sans cela, я не могу сказать ничего страшного в «Амфитон-002». Ремонт — это простая автомобильная проблема, которую можно получить без проблем. Assez pour Aller dans n’importe quel magasin de radio. Конденсаторы, enroulements, fils, трансформаторы — tout cela est en vente.

Cependant, il existe une autre fonctionnalité de réparation. «Амфитон-002». Le circuit de l’amplificateur doit nécessairement être présent devant les yeux. Sans cela, это невозможно понять причину сбоев советских инженеров.Si vous n’avez pas le temps de réparer l’amplificateur, vous pouvez l’apporter dans n’importe quel atelier. Ils sont heureux de prendre en charge la réparation de cette unité. Et ils ne prendront pas elegulièrement cher, car les pièces sont bon marché. Et pour réparer, vous avez juste besoin d’un fer à souder ordinaire.

Qualité Sonore

Упоминание ci-dessus, «Amfiton-002» -Dispositif de classe Hi-End. Et cela signifie que l’amplificateur est capacity de fournir un son de très haute qualité.Certes, la qualité depend de nombreux facteurs. La première выбрала que vous devez faire Внимание à la source du son. Сделайте это так, чтобы читать CD de bonniveau, soit un ordinateur avec un DAC externe. Mais sur l’ordinateur, ce ne sont pas des fichiers MP3 normaux, mais des sizes sans perte (FLAC, APE, WavPack), который дает полный доступ. Ce n’est qu’alors qu’il sera possible de profiter d’un son de haute qualité.

Cependant, ne pas oublier la qualitéfils de connexion. L’utilisation de câbles bon marché de fabricants inconnus est неприемлемо.Ils ne seront pas en mesure de fournir une qualité décente. Oui, et некоторые определенные композиторы, усиливающие эффект современных композитов, не имеют ничего общего с парфюмированными композициями. Ensuite, l’amplificateur sonne exactementcom prévu par le factory. Mais la révision n’est pas Requise. Et sans cela, le son est très bon.

Où acheter?

Актуальный элемент оригинальногоAmfiton-002 в соответствии с возможными деталями. Autrement dit, acheter un nouvel appareil est irréaliste.Il ne peut être recherché que sur le marché secondaire. Ici, dans divers «marchés aux puces», это tout à fait possible d’acheter un tel ampificateur en bon état. Parfois, même des modèles modifiés pouvant se vanter d’un meilleur son peuvent se faire prendre. Le prix d’un tel «Amfiton» peut varier от 1 000 до 2 000 рублей. C’est pas cher. Surtout quand on considère la classe de périphérique.

Commentaires positifs des propriétaires

L’étude des revues est nécessaire. Surtout avec des appareils tels que des ampificateurs.Ce sont eux qui sont en mesure d’expliquer à un acheteur Potentiel à quel point un recepteur de qualité or autre peut être une bonne qualité. Alors, que dit-on a Propos de «Amphiton U-002»? Les retours sur cet appareil sont pour la plupart positifs. Les propriétaires louent un son clair de haute qualité, des basses fréquences riches et des fréquences supérieures de haute qualité. En outre, beaucoup de gens aiment la concept de l’amplificateur. C’est vraiment impressionnant: brillant, métallique, avec des ajustements fiables.Un Boîtier Durable en métal aux parois épaisses est également un motif de fierté. Mais surtout, les utilisateurs sont impressionnés par le prix et la Compatibilité de l’appareil avec toutes les enceintes passives.

Commentaires des propriétaires négatifs

Il n’ya presque aucune critique constructive ici. Par instance, beaucoup se plaignent du poids expertif de l’amplificateur. Это мнение отклоняется от всего, больше, чем сравнивается, усилитель «Брига» на 25 килограммов! Il y a des utilisateurs qui n’aiment pas le son de l’appareil.Bien entendu, il ne faut pas s’attendre a un ampificateur soviétique de qualité Yamaha or Bowers & Wilkins Hi-End. Il n’y a pas de tels miracles, сюрту за 1 000 руб. Aucune autre réaction négative n’a это проблема для этого усилителя. Et cela ne peut означает, что qu’une selected: le produit est vraiment de haute qualité.

Заключение

Nous avons donc exciné l’amplificateur «Амфитон-002». Que peut-on dire de lui? C’est un превосходный приемник, способный к fournir un son de haute qualité (en supposant des composants de système de haut-parleurs Сопоставимые).Неизвестное впечатление и возможность играть на стороне плюсовых источников. Mais son main avantage réside dans le coût. Налейте un montant symbolique, vous pouvez vous procurer un appareil fiable et de haut niveau. «Amfiton» — это парфе для зоны одежды с высоким качеством. De plus, le Trouver Sur le marché secondaire n’est pas difficile. Oui, et en réparation, c’est sans pretention. Sans parler du raffinement et de la maintenance.

Какой двойной монозвук.Итуна на tda2050 amp-oak (двойной моно)

— На самом деле это моноблоки, два отдельных усилителя, один для левого канала, а другой — для правого. Два моноблока необходимы для стереосистемы или домашнего кинотеатра (5.1 — фронты), но можно использовать три и более. Вам определенно понравится слушать это устройство с чистым, без искажений и верным звуком. Каждый канал Wangine WA7800A использует свой отдельный источник питания. Вы также можете разместить усилители ближе к динамикам, уменьшив длину кабелей динамиков.

Но вам понадобятся два набора шнуров питания и, возможно, больше соединительных кабелей, в зависимости от того, где вы размещаете усилители. Если вы не знаете, что такое моноблоки, или вы новичок в этом хобби, то вам может подойти один стереоусилитель. Но если у вас есть деньги и отличная комната для прослушивания, а также для серьезного домашнего кинотеатра, то усилители с двойным моно или моноблоком — отличный способ найти свое звучание, будь то ламповые усилители или транзисторные! р>

Стереоусилитель — два канала в одном корпусе, моноблочный усилитель усиливает только один канал.
То есть нужно два моноблока для управления стереопарой колонок (акустикой).
Но самое существенное преимущество сдвоенных моноусилителей в том, что каждый усилитель нужно устанавливать рядом с акустикой — это большой плюс.
Это означает, что вы можете использовать короткие кабели от динамиков, что является очень хорошим плюсом, особенно для ламповых усилителей.

Устройство двойное моно по сути имеет усилители двух типов.

1. В одном случае.
2.В двух отдельных случаях.

Самая большая разница между двойным моноусилителем и стереоусилителем — это мощность и заземление. Двойной моноусилитель имеет полностью независимые источники питания. Двойные моноусилители — это, по сути, полностью отдельные моноусилители мощности. Стереоусилитель мощности обычно разделяет сигнал питания и сигнал заземления.
Самым большим преимуществом усилителя или двойных моноусилителей является наличие каждого источника питания для каждого канала с максимальной мощностью.
Real dual mono усилители будут установлены в двух отдельных корпусах.
Каждый моноканал будет иметь свой собственный источник питания постоянного тока, все каналы по-прежнему будут использовать общий источник, например, ЦАП, проигрыватель винила.

Парный моноусилитель — 2 идентичных «схемных» усилителя, в том числе:
2 трансформатора, выпрямители,
2 регулятора
2 блока питания / напряжения,
2 предусилителя,
2 усилителя мощности / выходных каскада.

Единственное, что можно подключить, это одно заземление (и, возможно, в зависимости от схемы заземления) и шнур питания.
Таким образом, если моно дает больше постоянного тока (у него может быть достаточно большая батарея конденсаторов, которая может обеспечить кратковременное питание) или из-за несоответствия импеданса динамиков или постоянного источника питания, в конечном итоге они должны поступать из одиночный источник переменного тока.

Викторович

Доброго времени суток всем, коллеги! : beer:
Сразу говорю — пошел в поиск, но ответа не нашел :(: oops:
Собственно суть вопроса: какие преимущества непосредственно в звучании усилителя сделанного двойным моно, напротив похожий, но общий блок питания на оба канала? Хотелось бы впечатлений более опытных коллег, что-то вроде «Я так делал и слышал это, а было так»: ku)
Кроме того, как сильно ли полноценный сдвоенный моно (с разными трансформаторами в блоке питания) проигрывает архитектуре с индивидуальными обмотками для каждого канала на одном магнитопроводе?

Всем привет!
Есть такой параметр — «переходное затухание» между стереоканалами, показывает величину проникновения сигнала из одного канала в другой, измеряемую в дБ.По сути, это показатель качества фильтрующих элементов общего блока питания и качества других общих элементов (трансформаторов или регуляторов громкости). Понятно, что при значительном проникновении сигналов из канала в канал стереоизображение размывается, в конечном итоге все это сказывается на восприятии музыки
Я делал двойное моно на 300В, но набрать те же элементы в двойном точно непросто размер, начиная с БП. Только шнур питания обычный; сетевые предохранители уже раздельные: D.
Недаром многие известные производители high-end часто делают моноблоки (размер тоже влияет)

Викторович

Есть такой параметр — «переходное затухание» между стереоканалами, показывает величину проникновения сигнала из одного канала в другой, измеряется в дБ.
Возможно я не правильно поставил вопрос 🙂
Что дает двойное моно с технической точки зрения, прекрасно понимаю, интересно, как эти плюсы слышны: roll:

Слышно то же, что и предсказано технически: часто двойное моно дает лучшее стерео изображение, чем то же устройство, но с общим блоком питания для обоих каналов.

KYCT в основном ответил на этот вопрос, но есть и другое мнение по этому поводу. Некоторые считают, что полные 2 моно нарушают целостность музыкального восприятия некоторых музыкальных материалов.

двойное моно

Стерео будет круто: D …. но музыка не будет гы-гы …..

Стерео будет круто: D …. но музыка не будет гы-гы …..
и сцена в центре «провалится» ….. 🙁
Но это только у меня субъективное мнение…..

Ну у меня полный двойной моно, даже тройной 🙂 — не только выходные каскады, но даже драйвер в отдельном корпусе, с собственным блоком питания. То есть усилитель из трех блоков — левый выходной каскад с собственным питанием, аналогично правому выходному каскаду драйвер с переключением. Драйвер БП тоже раздельный по каналам, но по общей силовой цепи с отдельными обмотками. Звучит цельно, музыкально, в центре ничего не подводит. Такой конструктив я выбрал не столько из соображений разделения каналов, сколько из соображений портативности, так как при сборке в одном корпусе антенна вообще не переносилась бы 🙂

> Возможно, я не правильно поставил вопрос

> Что дает двойное моно с технической точки зрения, я прекрасно понимаю, интересно, как эти преимущества слышны

То же самое слышно как технически предсказанное: часто двойное моно дает лучшее стерео изображение, чем то же устройство, но с общим блоком питания для обоих каналов.
Kyct

KYCT в основном ответил на этот вопрос, но есть и другое мнение по этому поводу. Некоторые считают, что полные 2 моно нарушают целостность музыкального восприятия некоторых музыкальных материалов.
superdac

Стерео будет круто …. а музыки не будет …..
и сцена в центре «провалится» …..
Но это только мое субъективное мнение ..
Alexandre

Ну у меня полноценное двойное моно, даже тройное — не только выходные каскады, но даже драйвер в отдельном корпусе, с собственным блоком питания.То есть усилитель из трех блоков — левый выходной каскад с собственным питанием, аналогично правому выходному каскаду драйвер с переключением. Драйвер БП тоже раздельный по каналам, но по общей силовой цепи с отдельными обмотками. Звучит цельно, музыкально, в центре ничего не подводит. Я выбрал этот тип конструкции не столько из соображений разделения каналов, сколько из соображений портативности, так как при сборке в одном корпусе антенна стала бы совсем непереносимой
Triod

Ничего не подведет, все будет очень хорошо .
— Чем меньше общих частей имеют каналы усилителя, тем лучше: отдельные стабилизаторы с общим выпрямителем и общим трансформатором хуже, чем отдельные стабилизаторы с отдельными выпрямителями и общим трансформатором и т. Д., И т. Д. Вплоть до отдельных шнуров питания и, в пределе отдельные случаи — чем «отделим», тем лучше.
— И «это не факт: это больше, чем факт — так, как есть на самом деле» (Г. Горин).
А. Никитин.

При двойном моно очень важно фазировать все источники питания через оба канала: анод, фиксированное смещение, накал.На это уходит много времени, но в остальном звук может разочаровать. Подробнее об этом см. В разделе «Эффект подключения сетевой вилки». Но в итоге хорошая стереосистема.
valeandel

Седня поэкспериментировал на этой теме:
Припаял пару проводов, сделал двойной моно просто стерео
Параллельно подключил два БП к дросселю.
Результат заставил задуматься ..
Разница на уровне нюансов, тогда как при одном БП на обоих каналах АМ дает более цельную сцену, пока что не вышло.
Chapai

Итак, кажется, что все движение присутствует. Один транс, один дроссель, один кондер на выходе. Звук сливается. Моно в одном шаге.
Павел ad

вот точно
вроде никрути, отдельные БП портят сцену
Древний пользователь
Эксперт

Кстати, я заметил, что сцена происходит с обычным (и голым) фидером … Но это не так в любом случае. Иначе можно прислушаться к тому, что взаимное проникновение каналов в УМ якобы хорошо…
Crypt

Усилитель выполнен по схеме ITUN от Linkor p по принципу «двойное моно», т.е. есть два отдельных усилителя. Схема и номиналы деталей аналогичны. В звуковом тракте используются качественные импортные детали. Работа «двойного моно» гарантирует полное разделение каналов. Плавная работа кнопки включения и регулятора громкости.

Описание работы

Корпус Изготовлен из дубового бруса сечением 70х30 мм, склеенных клеем Момент-Карпентер.Тело держится только на клей. Кроме того, уголки промазываются клеем. Для существующих трансформаторов была выбрана высота 70 мм. Ширина 30 мм взята из доступных материалов, хотя можно взять 10 мм.

Корпус после склейки, без внешней масляной отделки:

Дубовые бревна хорошо просушены и отшлифованы. Нижняя и верхняя крышки вырезаны из металла толщиной 2 мм и плотно прилегают к корпусу. Они расписаны баллонной краской, низ — синий, а верх — черный.В нижней крышке просверлено около 85 отверстий для крепления и вентиляции.

Размер передней панели 350х70х30 мм. Верхний и нижний углы закруглены. Лицевая панель также на 40 мм больше задней, т.е. выступает по бокам на 20 мм. Боковые стенки размером 250х70х30 мм, верхний внешний угол также закруглен. Задняя стенка размером 250х70х30 мм, утопленная в боковые стенки. Размер самого корпуса получается (ШхВхГ): 350х70х280 мм. Внутренний размер (ШxВxГ): 250x70x220 мм.

А вот случай после обработки маслом:

Установка. Входные и выходные клеммы, сетевая розетка, сетевые предохранители, а также клемма заземления отображаются на задней панели. Внутри корпус оклеен алюминиевой фольгой. Два канала соединены общим проводом на входных клеммах и припаяны к земле.

Перед сборкой плат:

Плата источника питания:

Защитные щиты:

Платы усилителя мощности:

Герметичная плата усилителя мощности:

Задняя панель:

Внутри входные клеммы, трансформаторы, блоки питания, усилители мощности и регулятор громкости разделены экранами.Также сигнальные провода от входных клемм к усилителям мощности одеты в медный кожух, который припаян к земле.

Пару фото про последовательность сборки:

Трансформаторы крепятся к задней стенке винтами и отталкиваются от нее через резиновые прокладки. Между трансформаторами внизу крепится сетевая кнопка, которая через резьбу соединяется пластиковым удлинителем с металлической кнопкой на лицевой панели. Металлическая кнопка Т-образная, снята с реле и отполирована до блеска.Он проходит через переднюю панель и внутри через эбонитовое кольцо, чтобы избежать люфта.

Кнопка сетевого питания и ее подключение в корпусе:

Регулятор громкости и его связь с ручкой:

Плата блока питания крепится снизу через стойки и представляет собой два отдельных блока питания на одной плате. Платы защиты расположены по бокам блока питания и крепятся снизу через стойки. Над кнопкой включения находится алюминиевая пластина, на которой крепится регулятор громкости.Ручка приклеена металлическим штифтом с горячим клеем и соединена с регулятором через стеклопластик. Соединение залито горячим клеем. Алюминиевая ручка от усилителя Romance. Платы радиаторов и усилителей расположены по бокам регулятора громкости и также крепятся через стойки. Радиаторы заземлены и отделены от МС папиросной бумагой.

Верхняя и нижняя крышки соединены с землей, прикреплены к корпусу винтами, вкручиваемыми в дубовые блоки, винты верхней крышки покрыты покрытием.Ножки сделаны винтами с шестигранной головкой.

Верхняя крышка после покраски:

Внешняя отделка деревянных частей корпуса выполнена маслом WATCO Danish Oil средней тональности в 3 слоя. По сравнению с морилкой или лаком масло подчеркивает внешний вид дерева, не портя его первоначальную фактуру, нет блеска, нет разводов, только однотонное покрытие.

Детали В усилителе использованы качественные радиодетали, что значительно увеличило не только стоимость сборки, но и качество работы.В блоке питания используются мощные диодные мосты 1000 В / 10 А, силовые электролиты Nichicon 4700 мкФ / 35 В в каждом плече блока питания. Конденсаторы CapXon и Samwha находятся в платах защиты. В усилителе установлены конденсаторы Wima (пленочные), Nichicon и Panasonic (электролиты). Резисторы в усилителях мощности — Vishay Dale. Регулятор громкости — Борнс, 50 ​​кОм.

Амплитудно-частотная характеристика усилителя. Нагрузка 4 Ом. На входе 0,7 В. 1000 Гц = 0 дБ.

Частотная характеристика в диапазоне 20-70000 Гц: 3 дБ

Частотная характеристика в диапазоне 50-25000 Гц: 1 дБ

Разница в усилении между каналами: 0.4 дБ

Нашел электросхемы и схемы в формате [.spl7]

Пусть внешний вид устройства получится достаточно брутальным — посмотрите на корпус сверху — Audio Analogue всегда славился нежным и мелодичным звучанием своих усилителей. Многие модели итальянских мастеров Hi-End удостоены этой характеристики, но разве в последнее время тенденции не изменились? Давайте проверим это с помощью интегрированного усилителя Maestro Anniversary.

Внешний вид

В наш век тонких усилителей новинка от Audio Analogue выглядит как дредноут 20 века.С первого взгляда на форму радиаторов становится ясно, что разработчики не ставили перед собой цель угодить вкусам современной молодежи. Нет, у нас есть прибор для тех, кто привык измерять силу в килограммах! Итак, что же нам предлагает лаборатория AirTech, которая теперь отвечает за выпуск компонентов под брендом Audio Analogue в лице обновленного Maestro? Кстати, это двукратная юбилейная модель, поскольку ее выпуск знаменует как 20-летие самой Audio Analogue, так и 15-летие выпуска первого устройства из серии Maestro.

На передней панели элементов управления есть только многофункциональное колесо, которое действует как регулятор громкости и баланса каналов, а также селектор входов. Интересно, что регулятор громкости имеет несколько режимов с разной шкалой для использования в разных сценариях подключения. Итак, есть специальный режим для высокочувствительной акустики, для прослушивания на средней громкости и др.

Задняя стенка устройства выглядит очень традиционно. Есть три входа, организованные на разъемах RCA, два балансных входа XLR, кнопка питания и сплошные клеммы для надежного подключения проводов динамиков.Разъем для кабеля питания предполагает возможность модернизации сетевого кабеля, но в этом случае не стоит торопиться с этим. Дело в том, что в комплекте идет очень качественный кабель от AirTech, который существенно отличается в лучшую сторону от тех безымянных проводов, которыми идут даже очень дорогие усилители. Мы сравнили его с парой имеющихся в нашем распоряжении моделей в ценовой категории от 500 долларов, и весь кабель показал себя с лучшей стороны. Так что не спешите его менять. Конечно, к усилителю прилагается стильный пульт, заключенный в аккуратный металлический корпус.

Внутри

Перед нами серьезный интегральный усилитель весом 31 килограмм, способный выдать честные 150 Вт при работе на 8 Ом, а мощность, согласно заявленным характеристикам, при подключении колонок должна быть увеличена вдвое с сопротивлением 4 Ом. То есть есть один из признаков выходных каскадов в классе А. Инженеры компании пошли еще дальше и постарались сделать так, чтобы ни один из каскадов усиления не был охвачен общей отрицательной обратной связью.Правда, про локальный ООС в описании ничего не сказано, но и без такого желания похвально. Стабильность тока покоя обеспечивается специальным стабилизатором постоянного тока, работающим исключительно на сверхнизких частотах, выходящих за пределы звукового сигнала. Следующая особенность модели — полностью симметричная схема, начиная от входного каскада и заканчивая блоком питания, что сегодня редко встречается в интегральных усилителях для домашнего использования. Каждый канал использует четыре пары согласованных транзисторов.Блок питания тоже приличный, он построен на двух трансформаторах по 600 ватт, по одному на каждый канал. Суммарная емкость силовых конденсаторов 67 200 мкФ, выпрямительный мост выполнен на сверхбыстрых диодах.

Каналы усиления полностью подключены к питанию и заземлению, даже на уровне цифрового регулятора громкости сигналы оптически изолированы. Схема предварительного усилителя также выполнена по полностью симметричной двойной моно цепи.Более того, все три основные части Maestro Anniversary — блок питания, предусилитель и усилитель мощности — физически отделены друг от друга внутри корпуса.

Звук

Успокоим поклонников звуковой подписи Audio Analogue — новинка полностью соответствует корпоративной философии, согласно которой звучание транзисторных устройств компании иногда напоминает работу ламповой техники. Я бы охарактеризовал звучание Maestro Anniversary следующим образом — мы взяли только лучшее от транзистора и добавили немного шарма двухтактной лампе.То есть все обязательные атрибуты хорошего «каменного» усилителя на месте — это твердый и предельно разборчивый бас, полное отсутствие собственных шумов и чрезвычайно точное позиционирование исполнителей на виртуальной сцене. В то же время разработчикам удалось добавить долю громкости и комфорта, которые обычно ассоциируются с почерком хороших двухтактных ламповых усилителей.

Тональности живых инструментов и человеческого голоса на Maestro Anniversary достаточно правдоподобны, чтобы поверить в то, что исполнители находятся в комнате для прослушивания, когда проигрывают соответствующие записи.Не исключено, что манеры итальянского маэстро покажутся слишком милыми, чтобы адекватно передать настроение и скорость агрессивных жанров, таких как Heavy Metal, но даже рычащие упражнения скандинавских мастеров-металлистов, терзаемых мигрантами, записанные с чудовищной степенью сжатия, не выдержат. заставить вас в ужасе выбегать из комнаты. Усилитель получает максимальное количество лайков за бережное отношение к психике своего владельца.
