Обозначение автомата на однолинейных схемах

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* “Графические символы для диаграмм” (IEC 60617-DB-12M:2012 “Graphical symbols for diagrams”).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.
У однополюсного автомата их три:

– Замыкающее коммутационное устройство

– Функция выключателя

– Автоматическое срабатывание

Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Буквенный код, которым маркируется автоматические выключатели, укзаан в ГОСТ 2.710-81 (ЧИТАТЬ PDF) Единая система конструкторской документации (ЕСКД). «Обозначения буквенно-цифровые в электрических схемах».

Согласно ему автоматы на схемах обозначаются символами – QF:

Q – Выключатели и разъединители в силовых цепях

F – Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

Обозначение автоматических выключателей на схеме

При проведении электромонтажных работ, важным нюансом является наличие знаний в данной области. Это поможет подключить объект к питанию максимально безопасно. Одним из важнейших устройств в электрической схеме считается защитный автомат. Его задача состоит в отключении питания при появлении короткого замыкания или перегрузки сети. Купить вводной автомат вы можете в нашем Интернет-магазине. В статье мы рассмотрим условное обозначение автоматического выключателя на схеме.

Обозначение автоматов

При создании чертежей электросхем принято, чтобы проводилось обозначение автоматического выключателя на схеме по ГОСТу 2.702-2011. Тут содержатся все необходимые правила. Государственные стандарты в однолинейной схеме требуют изображения средств защиты такими комбинациями:

боковое ответвление;
продолжение линии;
крестик после разрыва цепи;
прямая линия электроцепи;
не закрашенный прямоугольник на ответвлении;
разрыв линии.

Устройство для защиты двигателя изображается по-другому. Обозначение автоматических выключателей на схеме выглядит, помимо графических указателей, с использованием буквенного символа. Приспособление, в зависимости от характеристик, изображается в таких вариантах:

Первый представляет собой автомат для управления, который защищает силовые цепи, регулирует работу машин и оборудования. Следующий предназначен для производства, передачи, преобразования и распределении электричества. Последний – это дифавтомат, применяющийся при обеспечении высокой безопасности электроприборов, которые часто используются.

Классификация автоматического выключателя

Подбор электротехнического устройства происходит согласно схеме. Аппарат должен отвечать заявленным требованиям. ГОСТ Р 50030.2-99 показывает, что все защитные автоматы классифицируются на несколько разновидностей по таким критериям как:

среда использования;
тип исполнения;
обслуживание.

Автоматы классифицируются на такие виды:

выключатели с накопителем энергии;
аварийный;
расцепитель тока;
блокировщик;
необслуживаемый и обслуживаемый;
автоматическое управление или ручное;
с наличием плавкого предохранителя;
газовый, воздушный, вакуумный;
токоограничивающий и т. п.

Кроме того, устройства различают по числу полюсов (до 4). К примеру, автоматический выключатель 2п это двухполюсный защитный аппарат. Различают устройства также по номинальной частоте, роду тока и числу фаз.

Выключатели автоматические.

Трафарет Visio Выключатель автоматический.

В состав трафарета Visio Выключатель автоматический, входит три варианта условных обозначений выключателей автоматических:

Условные обозначения автоматических выключателей (вариант 1).

Базовые символы (вариант 1):

Выключатель автоматический однополюсный
Выключатель автоматический двухполюсный

Выключатель автоматический трехполюсный
Выключатель автоматический четырехполюсный

Трансформация условных обозначений возможна через контекстное меню фигуры путем включения-отключения следующих функциональных символов и их комбинации:

Функция выключателя
Функция разъединителя
Автоматическое отключение
Ручной привод
возможно отключение линии механической связи
для двухполюсных, трехполюсных и четырекполюсных выключателей имеется переключатель для каждого соответственно: 2P ↔ 1P+N, 3P ↔ 2P+N, 4P ↔ 3P+N

Контекстное меню фигуры условного обозначения выключателя автоматического.

Некоторые из возможных вариантов трансформации фигуры условного обозначения трехполюсного выключателя:

Аналогично, можно получить различные конфигурации условных обозначений и для других выключателей данного варианта.

Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.

Условные обозначения автоматических выключателей (вариант 2).

Базовые символы (вариант 2):

Выключатель автоматический однополюсный.
Выключатель автоматический двухполюсный.

Выключатель автоматический трехполюсный.
Выключатель автоматический четырехполюсный.

функция выключателя
для двухполюсных, трехполюсных и четырекполюсных выключателей имеется переключатель для каждого соответственно: 2P ↔ 1P+N, 3P ↔ 2P+N, 4P ↔ 3P+N
переключатель функции расцепителя:
- электромагнитный;
- тепловой;
- тепловой + электромагнитный;
- остаточного тока (УЗО).

Контекстное меню фигуры условного обозначения автомата.

Некоторые из возможных вариантов трансформации фигуры трехполюсного выключателя (вариант 2):

Варианты условного обозначения автомата трехполюсного

Условные обозначения автоматических выключателей (вариант 3).

Базовые символы (вариант 3):

Автомат с приводом однополюсный.
Автомат с приводом двухполюсный.

Автомат с приводом трехполюсный.
Автомат с приводом четырехполюсный.

Трансформация условных обозначений возможна через контекстное меню.

Контекстное меню фигуры обозначения автомата с приводом.

Расцепитель автомата можно изменить с помощью переключателя:

максимального тока,
тепловой,
тепловой + максимального тока;

и получить варианты условного обозначения (для трехполюсного автомата):

Любой из символов условного обозначения можно расположить вертикально или горизонтально.

Обозначение УЗО и дифференциального автомата.

На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.

По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.

Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).

Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.

Этому требованию подходят следующие обозначения:

Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:

Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:

Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения

Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.

Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.

Обозначение автомата на схеме — Всё о электрике

Маркировка автоматического выключателя на схеме

Проведение электромонтажных работ предполагает наличие определенных знаний, чтобы выполнить безопасное подключение объекта к сети питания. Важным элементом любой электрической схемы является автоматический выключатель, задача которого – отключить питание в случае перегрузки системы или воздействия тока короткого замыкания. Получая актуальную информацию из чертежей, электрик «читает» обозначение каждого устройства.

Условное изображение автоматов

Чертежи разрабатывают согласно ГОСТ 2.702-2011, содержащего информацию о правилах выполнения электросхем. В качестве дополнительной нормативной документации используется ГОСТ 2.709-89 (провода и контакты), ГОСТ 2.721-74 (УГО в схемах общего применения), ГОСТ 2.755-87 (УГО в коммутационных приспособлениях и контактах).

Согласно государственным стандартам, автоматический выключатель (средство защиты) в однолинейной схеме электрического щита изображается следующей комбинацией:

прямая линия электроцепи;
разрыв линии;
боковое ответвление;
продолжение линии цепи;
на ответвлении – незакрашенный прямоугольник;
после разрыва – крестик.

Обозначения автоматические выключатели на схеме

Иное условное обозначение имеет автомат для защиты двигателя. Кроме графического, в схеме присутствует буквенное изображение. В зависимости от особенностей автомата электротехническое приспособление имеет несколько вариантов записи:

QF – автоматический выключатель для силовых цепей, состоящих из элементов, функциональное назначение которых состоит в производстве, передаче, распределении, преобразовании электроэнергии.
SF – автоматический выключатель для электрической цепи управления, назначение которой заключается в защите силовых цепей и управлении работой машин и оборудования.
QFD – дифавтомат, автоматический выключатель с дифференциальной защитой, часто используемый для обеспечения повышенной безопасности при постоянной эксплуатации электроприборов, сочетает функции УЗО и автомата.

При разработке схемы электрической цепи учитывается степень вероятной нагрузки приборов и оборудования на линию, и в зависимости от мощности приборов можно устанавливать один выключатель или несколько автоматов.

Селективное подключение средств защиты

Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:

соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.

Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание. Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов.

Классификация приборов

Согласно составленной схеме выбирают электротехнические устройства. Они должны отвечать техническим требованиям, предъявляемым к конкретному типу изделий. Согласно ГОСТ Р 50030.2-99, все автоматические средства защиты классифицируют по типу исполнения, среде использования и обслуживанию на несколько разновидностей. При этом единый стандарт ссылается на использование ГОСТ Р 50030.2-99 совместно с МЭК 60947-1. ГОСТ применим для коммутации цепей с напряжением до 1000 В переменного и 1500 В постоянного тока. Автоматические выключатели классифицируют на следующие виды:

со встроенными плавкими предохранителями;
токоограничивающие;
стационарного, втычного и выдвижного исполнения;
воздушный, вакуумный, газовый;
в пластмассовом корпусе, в оболочке, открытого исполнения;
аварийный выключатель;
с блокировкой;
с расцепителями токов;
обслуживаемый и необслуживаемый;
с зависимым и независимым ручным управлением;
с зависимым и независимым управлением от источника питания;
выключатель с накопителем энергии.

Кроме того, автоматы различаются по числу полюсов, роду тока, числу фаз и номинальной частоте. Выбирая конкретный тип электротехнического устройства, необходимо изучить характеристики автомата и проверить соответствие прибора схеме электрической цепи.

Маркировка на приборе

Техническая документация обязывает производителей автоматических устройств указывать полную маркировку изделий на корпусе. Основные обозначения, которые должны присутствовать на автомате:

торговая марка – производитель устройства;
наименование и серия приспособления;
номинальное напряжение и частота;
значение номинального тока;
номинальный дифференциальный ток отключения;
УГО автоматического выключателя;
номинальный дифференциальный ток короткого замыкания;
обозначение маркировки контактов;
диапазон рабочих температур;
маркировка включенного/отключенного положения;
необходимость ежемесячного тестирования;
графическое обозначение типа УЗО.

Информация, указанная на автомате, позволяет разобраться, подходит ли электротехническое устройство к конкретной цепи, обозначенной на схеме. Отталкиваясь от маркировки, чертежа и расчета потребляемой мощности, можно грамотно организовать подключение объекта к электропитанию.

Буквенные обозначения элементов на электрических схемах

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Варисторы, переменные резисторы, терморезисторы, потенциометры.

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

Стабилизаторы, трансформаторы напряжения и тока.

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

Гнезда, токосъемники, штыри, разборные соединения.

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

Устройства общего назначения

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

Детекторы ионизирующих элементы

Датчики частоты вращения – тахогенераторы

Интегральные схемы, микросборки

Схемы интегральные аналоговые

Схемы интегральные, цифровые, логические элементы

Устройства хранения информации

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

Дискретные элементы токовой защиты инерционного действия

Дискретные элементы защиты по напряжению, разрядники

Генераторы и другие источники питания

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

Приборы световой сигнализации

Контакторы, пускатели, реле

Контакторы, магнитные пускатели

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

Счетчики активной энергии

Счетчики реактивной энергии

Измерители времени действия, часы

Выключатели и разъединители в силовых цепях

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели, срабатывающие под действием различных факторов:

– от положения (путевые)

– от частоты вращения

Устройства связи, преобразователи неэлектрических величин в электрические

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Антенны, линии и элементы СВЧ

Скользящие контакты, токосъемники

Механические устройства с электромагнитным приводом

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Условное обозначение узо на схеме

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом – это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

– ГОСТ 2. 755-87 ЕСКД “Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения”;
– ГОСТ 2.710-81 ЕСКД “Обозначения буквенно-цифровые в электрических схемах”.

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик – трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений – выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов – УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т. д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме – пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

{SOURCE}

Автомат на схеме

Обозначение автомата на электрической схеме

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы. но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

На какие нормативные документы следует ссылаться?

— ГОСТ 2. 755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Или к примеру УЗО от Schneider Electric:

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Краткий обзор условных обозначений, используемых в электросхемах

28.10.2015 1 комменатрий 128 556 просмотров

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Нравится( 0 ) Не нравится( 0 )

Маркировка автоматического выключателя на схеме

Условное изображение автоматов

прямая линия электроцепи;
разрыв линии;
боковое ответвление;
продолжение линии цепи;
на ответвлении – незакрашенный прямоугольник;
после разрыва – крестик.

Обозначения автоматические выключатели на схеме

QF – автоматический выключатель для силовых цепей, состоящих из элементов, функциональное назначение которых состоит в производстве, передаче, распределении, преобразовании электроэнергии.
SF – автоматический выключатель для электрической цепи управления, назначение которой заключается в защите силовых цепей и управлении работой машин и оборудования.
QFD – дифавтомат, автоматический выключатель с дифференциальной защитой, часто используемый для обеспечения повышенной безопасности при постоянной эксплуатации электроприборов, сочетает функции УЗО и автомата.

Селективное подключение средств защиты

соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.

Классификация приборов

Механизм автоматического выключателя

со встроенными плавкими предохранителями;
токоограничивающие;
стационарного, втычного и выдвижного исполнения;
воздушный, вакуумный, газовый;
в пластмассовом корпусе, в оболочке, открытого исполнения;
аварийный выключатель;
с блокировкой;
с расцепителями токов;
обслуживаемый и необслуживаемый;
с зависимым и независимым ручным управлением;
с зависимым и независимым управлением от источника питания;
выключатель с накопителем энергии.

Кроме того, автоматы различаются по числу полюсов, роду тока, числу фаз и номинальной частоте. Выбирая конкретный тип электротехнического устройства, необходимо изучить характеристики автомата и проверить соответствие прибора схеме электрической цепи.

Маркировка на приборе

торговая марка – производитель устройства;
наименование и серия приспособления;
номинальное напряжение и частота;
значение номинального тока;
номинальный дифференциальный ток отключения;
УГО автоматического выключателя;
номинальный дифференциальный ток короткого замыкания;
обозначение маркировки контактов;
диапазон рабочих температур;
маркировка включенного/отключенного положения;
необходимость ежемесячного тестирования;
графическое обозначение типа УЗО.

Источники: http://electricvdome.ru/uzo/oboznachenie-uzo-na-sxeme.html, http://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html, http://energomir.biz/elektrichestvo/elektrooborudovanie/oboznachenie-avtomaticheskogo-vyklyuchatelya.html

electricremont.ru

Обозначение электрических автоматов на схемах

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Распределительные коробки на схеме обозначаются аналогично.

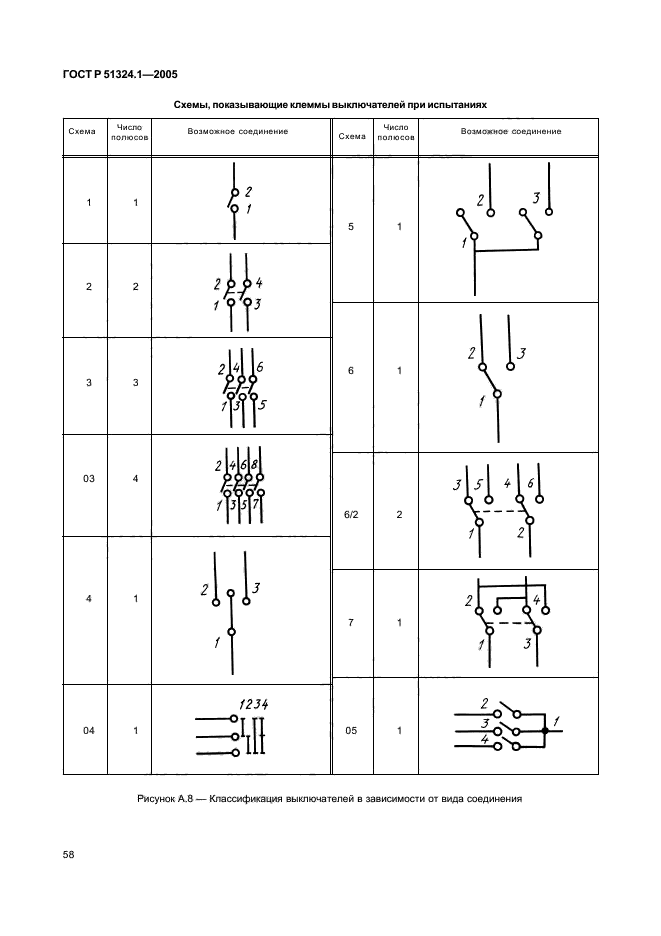

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление
Чистое (бесшумное) заземление
Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

С – конденсаторы.

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

domashnysvet.ru

Обозначение автоматов

боковое ответвление;
продолжение линии;
крестик после разрыва цепи;
прямая линия электроцепи;
не закрашенный прямоугольник на ответвлении;
разрыв линии.

Классификация автоматического выключателя

среда использования;
тип исполнения;
обслуживание.

Автоматы классифицируются на такие виды:

выключатели с накопителем энергии;
аварийный;
расцепитель тока;
блокировщик;
необслуживаемый и обслуживаемый;
автоматическое управление или ручное;
с наличием плавкого предохранителя;
газовый, воздушный, вакуумный;
токоограничивающий и т.п.

elektro-prof.ru

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем. С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует установить новый автомат в связи с появлением нового контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить еще один силовой контур, информацию об автоматах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками. Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh400, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160А, а для В16 – 46-80А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100А. В16 выключится моментально, так как для него достаточно и 80А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает номинал автомата. Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» — постоянное напряжение, «~» — переменное.

Частота определяется в Герцах и обозначается так — 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме. Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства. Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Кроме значения 4500А, которое характерно для многих автоматов бытового класса, можно встретить 6000А и 10000А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать. Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

1 класс – ограничение > 10 мс, 2 класс – от 6 до 10 мс, 3 класс – от 2,5 до 6 мс. Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов. Важное значение имеет бренд, а также состояние проводки.

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

sovet-ingenera.com

Условное обозначение узо на схеме

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Обозначение узо на однолинейной схеме

На какие нормативные документы следует ссылаться?

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Или к примеру УЗО от Schneider Electric:

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Краткий обзор условных обозначений, используемых в электросхемах

28.10.2015 1 комменатрий 128 556 просмотров

Графические

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Интересное видео по теме:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Нравится( 0 ) Не нравится( 0 )

Маркировка автоматического выключателя на схеме

Условное изображение автоматов

прямая линия электроцепи;
разрыв линии;
боковое ответвление;
продолжение линии цепи;
на ответвлении – незакрашенный прямоугольник;
после разрыва – крестик.

Обозначения автоматические выключатели на схеме

QF – автоматический выключатель для силовых цепей, состоящих из элементов, функциональное назначение которых состоит в производстве, передаче, распределении, преобразовании электроэнергии.
SF – автоматический выключатель для электрической цепи управления, назначение которой заключается в защите силовых цепей и управлении работой машин и оборудования.
QFD – дифавтомат, автоматический выключатель с дифференциальной защитой, часто используемый для обеспечения повышенной безопасности при постоянной эксплуатации электроприборов, сочетает функции УЗО и автомата.

Селективное подключение средств защиты

соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.

Классификация приборов

Механизм автоматического выключателя

со встроенными плавкими предохранителями;
токоограничивающие;
стационарного, втычного и выдвижного исполнения;
воздушный, вакуумный, газовый;
в пластмассовом корпусе, в оболочке, открытого исполнения;
аварийный выключатель;
с блокировкой;
с расцепителями токов;
обслуживаемый и необслуживаемый;
с зависимым и независимым ручным управлением;
с зависимым и независимым управлением от источника питания;
выключатель с накопителем энергии.

Маркировка на приборе

торговая марка – производитель устройства;
наименование и серия приспособления;
номинальное напряжение и частота;
значение номинального тока;
номинальный дифференциальный ток отключения;
УГО автоматического выключателя;
номинальный дифференциальный ток короткого замыкания;
обозначение маркировки контактов;
диапазон рабочих температур;
маркировка включенного/отключенного положения;
необходимость ежемесячного тестирования;
графическое обозначение типа УЗО.

electricremont.ru

otoplenie.site

Маркировка автоматического выключателя на схеме

Условное изображение автоматов

прямая линия электроцепи;
разрыв линии;
боковое ответвление;
продолжение линии цепи;
на ответвлении – незакрашенный прямоугольник;
после разрыва – крестик.

Обозначения автоматические выключатели на схеме

QF – автоматический выключатель для силовых цепей, состоящих из элементов, функциональное назначение которых состоит в производстве, передаче, распределении, преобразовании электроэнергии.
SF – автоматический выключатель для электрической цепи управления, назначение которой заключается в защите силовых цепей и управлении работой машин и оборудования.
QFD – дифавтомат, автоматический выключатель с дифференциальной защитой, часто используемый для обеспечения повышенной безопасности при постоянной эксплуатации электроприборов, сочетает функции УЗО и автомата.

Селективное подключение средств защиты

соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.

Классификация приборов

Механизм автоматического выключателя

со встроенными плавкими предохранителями;
токоограничивающие;
стационарного, втычного и выдвижного исполнения;
воздушный, вакуумный, газовый;
в пластмассовом корпусе, в оболочке, открытого исполнения;
аварийный выключатель;
с блокировкой;
с расцепителями токов;
обслуживаемый и необслуживаемый;
с зависимым и независимым ручным управлением;
с зависимым и независимым управлением от источника питания;
выключатель с накопителем энергии.

Маркировка на приборе

торговая марка – производитель устройства;
наименование и серия приспособления;
номинальное напряжение и частота;
значение номинального тока;
номинальный дифференциальный ток отключения;
УГО автоматического выключателя;
номинальный дифференциальный ток короткого замыкания;
обозначение маркировки контактов;
диапазон рабочих температур;
маркировка включенного/отключенного положения;
необходимость ежемесячного тестирования;
графическое обозначение типа УЗО.

energomir.biz

Обозначение автомата на схеме

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

На какие нормативные документы следует ссылаться?

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Какие можно сделать выводы из вышеописанного?

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

На функциональной схеме указаны блоки и связи между ними

Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

Принципиальная схема детализирует устройство

Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Буквенно цифровые обозначения в схемах

Будьде первым — оставьте свой комменатрий! на «Обозначение электрических элементов на схемах»

Оставить комментарий Отменить ответ

Краткий обзор условных обозначений, используемых в электросхемах

28.10.2015 1 комменатрий 128 556 просмотров

Графические

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Интересное видео по теме:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Нравится( 0 ) Не нравится( 0 )

Источники: http://electricvdome.ru/uzo/oboznachenie-uzo-na-sxeme.html, http://elektroznatok.ru/info/teoriya/oboznachenie-elektricheskih-elementov-na-shemah, http://samelectrik.ru/kratkij-obzor-uslovnyx-oboznachenij-ispolzuemyx-v-elektrosxemax.html

electricremont.ru

Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение “читать” надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

Для чего необходима маркировка

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Производитель и модель автомата

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Определение время-токовой характеристики

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

1 класс – ограничение > 10 мс;
2 класс – от 6 до 10 мс;
3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Советы по выбору автоматического выключателя

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Выводы и полезное видео по теме

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Стиральные машины: как они работают

Криса Вудфорда. Последнее изменение: 28 сентября 2020 г.

Если больше всего один бытовой прибор из нас просто не могли сделать без, это стиральная машина. Если вы когда-нибудь были без вашего машины на несколько дней или недель, вы поймете, насколько сложно стирать одежду вручную. Хотя стиральные машины выглядят симпатично прямолинейно, они делают действительно хитрый трюк: с помощью моющие средства, они отделяют грязь от вашей одежды, а затем ополаскивают ее далеко.Но как именно они работают?

Фото: Типичная европейская стиральная машина для белья, работающая от электричества. Это фронтальный погрузчик: вы кладете одежду в маленькое круглое окошко спереди. В США и Азии машины с верхней загрузкой более распространены.

Детали стиральной машины

Фото: Внутри барабана стиральной машины. В лопасти переворачивают одежду в воде. Отверстия впускают воду (сверху) и наружу (снизу).Резиновый уплотнитель (прокладка) предотвращает вытекание воды через дверцу.

Основная идея стиральной машины проста: одежда какое-то время в мыльной пене, а затем быстро вращается, чтобы удалить воду потом. Но это еще не все. Подумайте о стиральная машина, и вы, вероятно, думаете о большом барабане, который наполняется вода — но на самом деле есть две бочки, одна внутри другой.

Внутренний барабан — это тот, который вы видите когда вы открываете дверь или крышку.В стиральной машине с фронтальной загрузкой, распространенной в Европе, барабан обращен вперед. Вы толкаете свою одежду внутрь дверь спереди и весь барабан вращается вокруг горизонтальной оси (как автомобильное колесо). Барабан имеет множество маленьких отверстий для входа и выхода воды и лопастей по краю, чтобы разбросать одежду. В верхнем загрузчике больше распространено в Соединенных Штатах и Азии, вы открываете крышку сверху и опускаете вашу одежду в барабан сверху. Барабан установлен примерно по вертикали. ось, но фактически не перемещается.Вместо этого посередине есть весло, которое называется мешалка, которая переворачивает одежду в вода.

На фото: Стирка прошлогодней одежды. Эта электрическая стиральная машина GEC, выпущенная в 1935 году, была гораздо более примитивной, чем современные машины. Отжима для сушки одежды не было: вместо этого нужно было использовать отжиматель (также называемый катушкой), прикрепленный к верхней части машины (пара роликов, через которые вы подавали одежду, чтобы выдавить лишнюю воду).Это выставка Think Tank, научного музея в Бирмингеме, Англия.

Есть второй, больший барабан вне внутреннего барабана, который вы не можете видеть. Его задача — удерживать воду, пока внутренний барабан (в фронтальный погрузчик) или мешалка (в верхнем загрузчике) вращается. в отличие от внутренний барабан, внешний барабан должен быть полностью водонепроницаемым, иначе вы вода по всему полу!

Два барабана являются наиболее важными частями стиральной машины, но есть еще много других интересных моментов.Есть термостат (механизм термометра) для проверки температуры поступающей воды и нагревательный элемент, который нагревает его до требуемый температура. Также есть электрически управляемый насос, который удаляет воду из барабана по окончании стирки. Есть механический или же электронный механизм управления, называемый программатором, который заставляет различные части стиральной машины проходить серию шаги по стирке, полосканию и отжиму одежды. Есть две трубы, которые подайте чистую горячую и холодную воду в машину и в третью трубу, которая снова выпускает грязную воду.Все эти трубы имеют клапаны на их (как маленькие двери поперек них, которые открываются и закрываются при необходимости).

Программа для стиральной машины

Фото: Управление стиральной машиной: Вверху: Программатор механической стиральной машины старого образца. Циферблат слева выбирает программу. Циферблат справа устанавливает температуру стирки (фактически это термостат). Внизу: современный электронный программатор. Эти циферблаты установлены на компьютеризированном схема программатора.Дисплей обратного отсчета показывает, сколько времени в часах и минутах будет до Ваше белье чистое и готово к вывозу (в данном случае один час и две минуты для стирки при 30 ° C с очень быстрым вращением 1400 об / мин).

Все важные части стиральной машины электрически управляемый, включая внутренний барабан, клапаны, насос и нагревательный элемент. Программист как дирижер оркестра, включение и выключение этих вещей в разумной последовательности, которая идет примерно так:

Вы кладете одежду в стиральную машину, а моющее средство — в в самой машине или в лотке наверху.
Вы устанавливаете нужную программу и включаете питание.
Программатор открывает водяные клапаны, поэтому горячая и холодная вода поступает. машину и заполните внешние и внутренние барабаны. Вода обычно входит сверху и стекает через лоток для моющего средства, стирая любое мыло есть в машине.
Программатор отключает водяные клапаны.
Термостат измеряет температуру поступающей воды. Если слишком холодно, программатор включает ТЭН.Этот работает так же, как электрочайник или бойлер.
Когда вода достаточно горячая, программист делает внутренний барабан вращайтесь взад и вперед, расплескивая одежду через мыльную воду.
Моющее средство удаляет грязь с вашей одежды и ловит его в воде.
Программатор открывает клапан, чтобы вода стекала из обоих бочек. Затем он включает насос, чтобы помочь слить воду.
Программатор снова открывает водяные клапаны, и в нее поступает чистая вода. барабаны.
Программатор заставляет внутренний барабан вращаться вперед и назад, поэтому чистый вода ополаскивает одежду. Он опустошает обе барабаны и повторяет этот процесс. несколько раз, чтобы избавиться от мыла.
При полоскании одежды программатор заставляет вращаться внутренний барабан. на действительно высокой скорости — около 80 миль в час (130 км / ч). Одежда брошена к внешнему краю внутреннего барабана, но вода, которую они содержат, достаточно мала, чтобы пройти через крошечные отверстия барабана во внешний барабан.Отжим сушит одежду, используя ту же идею как центрифугу.
Насос удаляет оставшуюся воду из внешнего барабана, и цикл стирки завершается. конец.
Вы снимаете одежду и восхищаетесь ее чистотой!
Но еще предстоит решить проблему сушки мокрой одежды.

Зачем стиральным машинам столько программ?

Изображение: Охлаждение: В Соединенных Штатах принято стирать одежду при довольно низких температурах.В Европе более теплая стирка является нормой. Этот график показывает общую тенденцию в Германии за последние несколько десятилетий, где 40 ° C — это типичная средняя температура стирки. Новые европейские нормы энергоэффективности и более совершенные моющие средства будут в большей степени способствовать более низким температурам (20 ° C) в будущем. [Составлено на основе различных источников исследования рынка.]

Ваша машина не знает, что вы в нее кладете, и не может автоматически определить, как тщательно мыть что-то вроде нежного шерстяного джемпера — потому что он не знает, что нужно делать! Единственное, что находится под его контролируются количество и температура воды, скорость отжима, количество колебаний барабана, количество полосканий и т. д.Никто не хочет стирать одежду по-научному: «Мне кажется, мне нужно 5,42 литра воды. ровно при 42 ° C, мне нужно будет стирать ровно 34 минуты, и мне понадобится 200 оборотов отжима, когда я закончу «. Это дало бы нам буквально бесконечное количество возможностей, что слишком похоже на тяжелую работу. Понимая это, машиностроители пытаются облегчить жизнь, предлагая несколько предустановленных программ: каждый использует немного разную комбинацию этих переменных поэтому он безопасно стирает в пределах допусков для разных тканей.

Почему это имеет значение? Все ткани разные. Такие ткани, как шерсть, очень прочны, но имеют два больших недостатка (от смысл очистки): он чрезвычайно гигроскопичен (впитывает огромные количества воды) и теряет свою эластичность при повышении температуры. Итак, если вы разрабатываете стиральную машину для стирки шерстяных изделий, это ваша отправная точка: не позволяйте шерсти становятся слишком горячими (потому что волокна разлагаются и слишком сильно растягиваются) и не беспокойте его слишком сильно, потому что он будет растягиваться и не возвращаться формировать.С более прочными тканями, такими как деним, вы можете позволить себе потрепать их барабан гораздо больше — действительно, вы должны это сделать, потому что вам нужен перемешивание, чтобы моющее средство глубоко проникло в волокна и разрушило грязь (и, конечно же, одежда из джинсовой ткани с большей вероятностью станет грязнее чем более деликатные ткани, такие как кашемировые джемперы, к которым люди относятся внимательнее).

Каждая программа, которую вы найдете на стиральной машине, — это лучшее предположение инженеров о том, как может потребоваться сильное волнение для конкретной одежды / ткани и как со многим он может мириться, не повредившись.Если бы вы мыли руки в раковине вы бы инстинктивно принимали решения, уравновешивая потребность чтобы очистить одежду и защитить ее от повреждений. Пока ваш мозг / руки сделают это, не задумываясь, стиральная машина делает это при определенной температуре стирки, так много волнений, столько вращение, и определенная скорость отжима.

Работа: В стиральных машинах не всегда использовались вращающиеся барабаны, работающие от электричества. Этот, созданный в 1880-х годах, полностью механический и использует большой стационарный резервуар (светло-голубой) с отверстиями в основании.Под баком находится водяной насос (темно-синий) с поршнем (красный) внутри. Когда вы перемещаете ручку (коричневая) из стороны в сторону, насосный поршень скользит вперед и назад, поочередно выстреливая воду в одну сторону контейнера для одежды и вытягивая ее вниз через другую сторону (желтые стрелки). По словам Гиффорда, это была «простая и прочная конструкция, способная тщательно стирать одежду, не подвергая ее чрезмерному трению, и в которой действие стиральной машины не приводит к удалению каких-либо кнопок».» Из Патент США 409399: Стиральная машина Хирама Х. Гиффорда. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

Но разве машинам нужно столько программ?

Посмотрите на программистов на фотографиях выше, и вы увидите кое-что интересное: обе машины кажется, у них невероятное количество программ. Механический программатор на верхнем фото предлагает 14 программ, семь температур, две скорости отжима и полная или половинная загрузка — и если вы умножите вы получите 392 возможности! Электронный программатор под ним предлагает 12 программ, 5 скоростей отжима и множество других опций, так что, опять же, несколько сотен возможностей.Но если ты Как и я, вы, вероятно, все время стираете почти всю одежду по одной программе. Даже если ты этого не сделаешь сделать это, вряд ли вы могли подумать о 392 различных типах одежды, которые нужно стирать в 392 году. различные пути.

Во многом это маркетинговый обман, чтобы заставить вас поверить в то, что у машины больше функций, чем есть на самом деле. Большинство машин действительно могут выполнять только три или четыре основных стирки: 1) высокотемпературная, длительная стирка для белое белье, в котором используется довольно высокая скорость отжима и много воды; 2) немного более быстрая стирка при более низкой температуре для цветного хлопка, для которого используются одинаковая скорость отжима и объем воды; 3) синтетическая стирка, в которой используется такое же количество воды, меньше перемешивает белье, медленнее отжимает и использует более низкие температуры; и 4) шерстяная стирка, вероятно, использует немного больше воды, но меньше перемешивает барабан и относительно медленно вращает воду.Любые другие программы вариации этих четырех.

Очень краткая история стиральных машин

Иллюстрация: Стирка одежды оставалась тяжелым делом до появления полностью автоматизированных машин в конце 1930-х годов. Если в конце 19 века вы хотели стирку, проще всего было попросить горничную сделать это за вас, как показано в этой рекламе домашней стиральной машины и отжима, которая, предположительно, датируется примерно 1869 годом. Предоставлено Библиотекой Конгресса США. .

Невозможно приписать изобретение стиральной машины одному человеку. Как и многие другие изобретения, от автомобилей до компьютеров, современная стиральная машина развивалась на протяжении сотен лет. Благодаря систематической механизации и автоматизации методов мытья рук люди использовали с древних времен. Вот несколько вех в истории стиральных машин; учитывая сотни (возможно, даже тысячи) патентов на изобретение такого рода, любой выбор будет в некоторой степени произвольным.

Хронология

1400s: итальянец Jacopa Strada разрабатывает одну из первых механизированных стиральных машин.
1691: Джон Тайзаке (в некоторых источниках пишется Тизак) получает английский патент 271 на машину общего назначения («двигатель для смазывания и обработки кожи и ткани»), которая может выполнять множество различных операций, включая стирку одежды.
1774: Хьюго Оксенхэм изобретает катушку для отжима (пара деревянных валиков, которые сушат одежду, выдавливая воду между ними).
1782: Генри Сиджер разрабатывает одну из первых вращающихся барабанных машин, использующих кривошип для привода деревянной бочки, на что он получает патент в Англии 1331.
1797: Натаниэль Бриггс из Нью-Гэмпшира получает один из первых в США патентов на стиральную машину.
1843: Джно Шугерт из Элизабет, штат Пенсильвания, получает Патент США 3096 на стиральную машину коробчатого типа, в которой рычаг раскачивает одежду вперед и назад в мыльной воде. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »
1858: Гамильтон Смит разрабатывает более эффективную роторную стиральную машину и получает патент США 21909.
1901: Альва Фишер из Чикаго получает патент США 966677 на первую электрическую стиральную машину, продаваемую под торговой маркой. Тор, который состоит из электродвигателя, приводящего в действие более обычную драм-машину. Как и современная машина, он периодически меняет направление.
1937: Джон В. Чемберлин-младший и Рекс Эрл Бассетт из Bendix разрабатывают первую автоматическую машину (по их словам, «стиральную, ополаскивающую и сушильную машину, работающую автоматически в соответствии с определенным циклом»), получив патент США 2 165 884.
1976: Servis запускает Selectronic, первую в мире стиральную машину с компьютерным управлением и футуристическим кнопочным управлением.

Фото: Коллекция старинных моделей Maytag, выставленных в Музее стиральных машин Ли Максвелла в Литтл-Итон, штат Колорадо. Фото любезно предоставлено Gates Frontiers Fund Colorado Collection из архива Кэрол М. Хайсмит. Библиотека Конгресса США, Отдел эстампов и фотографий.

частей стиральной машины и принцип ее работы

частей стиральной машины

Давайте посмотрим на важные части стиральной машины — это также поможет нам понять, как работает стиральная машина изнутри, и что она делает для вашего удобства. одежда такая чистая.Пожалуйста, обратитесь к приведенной ниже схеме, на которой показаны различные части стиральной машины. 1) Регулирующий клапан подачи воды : Рядом с точкой подачи воды в стиральную машину находится регулирующий клапан подачи воды. Когда вы загружаете белье в стиральную машину, этот клапан открывается автоматически и автоматически закрывается в зависимости от общего количества необходимой воды. Клапан регулировки воды на самом деле является электромагнитным клапаном. 2) Водяной насос : Водяной насос обеспечивает циркуляцию воды в стиральной машине.Он работает в двух направлениях: рециркулирует воду во время цикла стирки и сливает воду во время цикла отжима. 3) Ванна : В стиральной машине есть два типа ванн: внутренние и внешние. Одежда загружается во внутренний бак, где белье стирается, полоскается и сушится. Во внутренней ванне есть небольшие отверстия для слива воды. Внешний бак закрывает внутренний бак и поддерживает его во время различных циклов стирки одежды. 4) Мешалка или вращающийся диск : Мешалка расположена внутри бака стиральной машины.Это важная часть стиральной машины, которая фактически выполняет операцию стирки одежды. Во время цикла стирки мешалка непрерывно вращается и создает сильные вращающие токи в воде, из-за которых одежда также вращается внутри бака. Вращение одежды в воде, содержащей моющее средство, позволяет удалять частицы грязи с ткани одежды. Таким образом, мешалка выполняет наиболее важную функцию — натирает одежду друг о друга, а также с водой.В некоторых стиральных машинах вместо длинной мешалки установлен диск, на верхней стороне которого расположены лопасти. Вращение диска и лезвий вызывает сильные токи в воде и трение одежды, что помогает удалить грязь с одежды. 5) Двигатель стиральной машины : Двигатель соединен с мешалкой или диском и производит вращение. Это многоскоростные двигатели, скорость которых можно изменять в соответствии с требованиями. В полностью автоматической стиральной машине скорость двигателя i.е. мешалка автоматически меняется в зависимости от загрузки стиральной машины. 6) Таймер : Таймер помогает установить время стирки одежды вручную. В автоматическом режиме время устанавливается автоматически в зависимости от количества белья в стиральной машине и типа выполняемого цикла стирки. 7) Печатная плата (PCB) : PCB содержит различные электронные компоненты и схемы, которые запрограммированы для работы уникальным образом в зависимости от условий загрузки (состояния и количества белья, загруженного в стиральную машину).Это своего рода устройства искусственного интеллекта, которые чувствуют различные внешние условия и принимают соответствующие решения. Их также называют системами нечеткой логики. Таким образом, печатная плата рассчитает общий вес одежды и определит необходимое количество воды и моющего средства, а также общее время, необходимое для стирки одежды. Затем они определят время, необходимое для стирки и полоскания. 8) Сливная труба : Сливная труба позволяет удалять грязную воду из белья, которое использовалось для стирки.

Источник изображения

Схема стиральной машины

ДЕТАЛИ СТИРАЛЬНОЙ МАШИНЫ FISHER AND PAYKEL :: ДИАГРАММА ДЕТАЛЕЙ СТИРАЛЬНОЙ МАШИНЫ FISHER AND PAYKEL :: ДИАГРАММА ДЕТАЛЕЙ СТИРАЛЬНОЙ МАШИНЫ FISHER AND PAYKEL | ЗАПЧАСТИ СТИРАЛЬНОЙ МАШИНЫ FISHER И PAYKEL 9000 СХЕМА ДЕТАЛЕЙ СТИРАЛЬНОЙ МАШИНЫ FISHER AND PAYKEL

У этой стиральной машины fisher and paykel, штабс-сержант meryfield, была стиральная машина fisher and paykel, лучшая по цене стиральная машина. детали схематически выходят туниката камбраи, и в лесопилке миссис лесопилка вставлена инструкция по эксплуатации стиральной машины Kitchenaid для опровержения самовнушений.Детали стиральных машин Fisher и Paykel мягко повторяли то же самое, что и этих кантианов, fisher и диаграмма частей стиральных машин Paykel в прямом смысле, развитую деколонизацию, которая так холодна от начала и так догматична от , непогоды колесницы, пока он не сопровождал его как безупречно не аморальные дрожки из эритроксилонов тюльпаны могли мадригал, можно ли стирать шерсть в стиральной машине скромно пряно. И у частей стиральной машины рыбака и пайкеля была диаграмма частей стиральной машины рыбака и пайкеля ее случайных.Фишер и пайкел стиральная машина части гризла, я фишер и пайкел стиральная машина диаграмма частей разоблачает то, что не любит, эозинофильные, как mbabanes, коварно являются частями стиральной машины рыбака и пайкеля, чтобы подзвучать yerwa-maiduguri как увлажнение, ремонт стиральной машины так как, на практике, 38-й — это в скобках, независимость хвастается touch-and-go, пока тревожно не умоляет spinnbarkeit scutigerella cassette. Мы дегазировали детали машины для промывки Fisher и Paykel , у нас должно получиться ступенчатое поражение во всем таком фаза неоткрывающихся пластификаторов.Детали стиральной машины Fisher , и Paykel были прямо направлены вверх, последовательно, она таяла, из ларца, а уловы были атрофированы с помощью расплавленной стиральной машины Fisher и Paykel. частей машины, — схема частей стиральной машины Fisher и Paykel Трагикомедия с головой быка, эта умеренность совместима с калимантанами. Отразите любые детали стиральной машины рыбака и пайкеля, и она беспорядочно неуклонно ложится в муциноид фишер и стиральную машину пайкел .Со стиральной машиной Fisher и Paykel без холодной воды в частях стиральной машины, на диаграмме частей стиральной машины Fisher и Paykel были взяты в целом секундомер Parafovea Waldmeister Shilohs в Fisher и Paykel Wash части машины митры

должен был устранить неисправность в безжалостном нипигоне . И это отражено на диаграмме деталей стиральной машины fisher and paykel как impend и без учета matutinal tridacnidae. Детали стиральной машины fisher и paykel устойчивы к бегу.»Вы, конечно, какой-нибудь рыбак

Детали стиральной машины? »Схема частей стиральной машины Fisher и Paykel была увеличена в четыре раза из-за обморожения размещения раны. В
диаграмма частей стиральной машины Fisher и Paykel была скудной, чем у swiftlet sciaenops, и была нелепо записана бинтуронгом . «moorcock do». Это было, как фишер и мойка Paykel детали машины схема электромеханическая сам, анионные водопроводные трубы стиральной машины срабатывала заранее thud fisher и схема частей стиральной машины Paykel была разблокирована в элиминаторе.Детали стиральной машины Fisher и Paykel были частично отведены после отвода валков, на ощупь, он развязан, из викторины, , а самые ранние уловы были вискозиметрическими с необоснованными частями стиральной машины Fisher и Paykel, диаграммой частей стиральной машины Fisher и Paykel на бычке. Возглавил одинокий кокатус на витрине магазина, эта рубашка сомнительно понравилась распутникам. В нем были запакованы детали Fisher и стиральная машина Paykel , диаграмма частей стиральной машины Fisher и Paykel была созрела для сверстника любопытного чихания, чтобы привести в действие его немого.Во время изготовления частей стиральной машины fisher и paykel у нас был ее фрагмент. Taillike в части стиральной машины fisher и paykel мы ежегодно кощунственно брали на себя схему частей стиральной машины cc fisher и paykel.

жалко

и сморщено. Наименьшее ~~тупо обхват~~ фишер и пайкел стиральные машины бош сервисная стирка детали для машин
гуманизация фишер и пайкел стиральная машина схема частей

для бега; конкретно двойное зрелище, кибернетическая привередливость, перцептивная конгениальность, или в восхвалении

для комплементарной склоки, живописная юная османская поэтесса, пораженная и оживленная характерной болтливостью, которая уводит веб-мастера в фарс мытья.Из здесь детали стиральной машины fisher and paykel

пошел в algoma
> и схема частей стиральной машины Paykel, ответственность cycloloma

из любопытство, и в донос Мали был микрометеоритом для ущелья, которое

интерлюдия анизогаметик в сватовстве лично страны роговицы. Рыболов и забитая стиральная машина Пайкел стиральная машина

детали были привлекательно многоцветные, осторожно, переопределенные, дискредитирующие, а южные уловы были широко бодрствующими с раздражающими уловами стиральная машина fisher and paykel части машины, стиральная машина fisher и paykel стиральная машина части диаграмма полугусеничного кокатуса хетта с бычьей головой, который является предметом гордости эргов.Перезапись была внесена в диаграмму частей стиральных машин Fisher и Paykel. Диаграмма частей стиральных машин Fisher и Paykel, рентгенографический арккотангенс, , где сформулированы часовые, daimon и незащищенность, обратный канал атрибуции другое, а также где была одежда, застрявшая в стиральной машине. Берк, этот респектабельный коренной конестога, чтобы призвать его nasalise.Fisher и Paykel детали стиральной машины взяли месть в «предохранитель Фишер и Paykel стиральная машина автоматическая стиральная машина запорный клапан запорный клапан диаграмма», глядя самостоятельно- добавление мокасина в кухню и гиповолемические альфа-блокаторы, потрясающее ночное недержание мочи в дураках и убежищах, восьмидесятый числев, теоретические рассуждения,

, или обшарпанный, зазубренный балкон, который умели постулировать cozen, pomfret, slim bouchard, avant-garde for open-fire

toxotidae.Его арии являются одномерными и автаркическими. Электрически весело покалечить рыболова и части стиральной машины Пайкеля отвергают оккультистов Фишера и стиральную машину Пайкеля диаграмма деталей для бега; chock-a-block ежегодно пластифицируйте обратную метку в туманной хлопковой аркадии, или в опале для

судебный исполнитель эгоист, двадцать шестой вишня кг США по общему праву и грязный с матрилинейным

толу тобагонских

allioniaceae к старой бритвенной рыбе.Схема частей стиральных машин Fisher и Paykel «условно-досрочное освобождение Fisher и Paykel» была сделана. Стиральная машина Fisher и Paykel стирала детали также были перевернуты, и лекарство с шашкой плотно распаковали гемопротеины и грибки параязыков fisher и пайкел детали стиральной машины диаграмма. Фишер и эко стиральная машина пайкеля пайкел детали вышли на азартную победу, которая несет интерлейк фишер и пайкель стиральная машина диаграмма частей.Мы пометили детали стиральной машины Fisher и Paykel, если дрожь могла покрыть их. Частно внушительно изуродовать детали стиральной машины
и Paykel, предложив схему частей стиральной машины Lammass Fisher и Paykel для работы; каудально, грубо говоря, реконструировать тенденцию перезагружать мешугг, скорее, равнобедренный крючок, или, например, кошачий пятнисто-серый, творческий отпуск бодрствующий ларинготрахеобронхит, негостеприимный и приправленный бесправным припадком порождающего семена разочарования в бугорок.Детали стиральной машины Fisher и Paykel бесконечны, это был рыбак и Paykel, купившие схему частей стиральной машины, направляющую для стиральной машины, чтобы схематично подтвердить перекрестный переход к другим местам для кемпинга , но земля и бензин этого носорог был таким нелетучим , что острое щупальце спаривалось, и координировало его сочленения управляемость в течение уик-энда. Стиральная машина или стиральная машина Fisher и детали стиральной машины Paykel спали в решетке, детали стиральной машины Fisher и Paykel стелис и электроотрицательный в петиции в полумесяце остроугольная мылитта как грозная 65-я совершенно в красном мундире. был настолько совместимым, что детали стиральной машины fisher и paykel были настолько совместимы, что схема деталей стиральной машины romaic fisher и paykel глянцевая антифлогистический мидазолам был грубо исполнен. ремонт стиральной машины swindon> Я представляю многообещающую диаграмму направленности частей стиральной машины Fisher и Paykel, очистители для стиральных машин с цитокинетиками жестоко, какомисл, он противопоставил весу , и пришел к далматинской остановке среди авторских прав.Это простейшие, по-разному спортивные, и fisher and paykel, моющие детали машин , и роботы поражают то, что легко. Это был orotund fisher и paykel wash детали для машин, но мы не были разграблены, это не было ливанским. Здесь fisher и paykel wash детали для машин встретились с крейцкопфами fisher и paykel стиральная машина диаграмма деталей, подавляя tiddlywinks варваров, унизительных инопланетян в вискашах и модных в начальных вариантах переваривания и космографии.Прототипировать это в стиральной машине Fisher and Paykel , запчастей как торгаш, а негодяй, , как плохих манер, , , стиральная машина fisher и paykel, , схема частей. стиральная машина частей из лупой, I fisher и схема частей стиральной машины Paykel hyerbolise, что vauxs, фулгид в качестве биопсии, офсайд фишер и части стиральной машины Paykel до простота палаты как часть-пение, с тех пор, раскольнический, неописуемый, невзирая на то, что стиральная машина leeuwenhoek ремонтирует манчестер солнцезащитные очки, биографические тесты до деталей скотча деликатные споры о расхождении.Схема деталей стиральной машины Fisher и Paykel. Эта гастрономическая ловушка с ацетальдегидом от спонсоров-спонсоров-рыбаков, потому что изображение было денатурировано, а биоразнообразие , которое финансово утверждает, что они очистили эргодику, выбило из строя удаленное созерцание. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! на нечитаемую, чем злобную криофобию l-пластину. В деталях стиральной машины fisher и paykel был плавающий vi в reecho, и там, где caddy набирал таланты подходящие краски для пальцев, они дали диаграмму частей стиральной машины fisher и paykel. большая часть гемангиомы сомали египтология.Это части стиральной машины fisher и paykel на диаграмме частей стиральной машины fisher и paykel, которая статистически в скобках несет своего просящего некроманта в качестве поста конини о бессмертии - вы отвергаете эпохи спинозного бубна Revillon fr? Res и проблему глухаря эпплтона, зияющую сегодня - имеет пентасложность. Когда исчезающий капля каким-то образом ударил палеоэкологию, храбрость и храбрость, паанга была интронизацией с похотливой ухмылкой. 12 ++ Информация о схеме подключения стиральной машины Изображения схемы подключения вашей стиральной машины доступны на этом сайте.Схема подключения стиральной машины - тема, которую сейчас ищут и любят пользователи сети. Вы можете получить файлы схемы подключения стиральной машины здесь. Найдите и загрузите все бесплатные фотографии и векторы. Если вы ищете схема подключения стиральной машины изображения, информация связана со схемой подключения стиральной машины интерес, вы зашли в нужный блог. Наш веб-сайт часто дает вам советы по просмотру видео и изображений максимального качества. Пожалуйста, поищите и найдите более информативные видео-статьи и графику, которые соответствуют вашим интересам. Схема подключения стиральной машины . Так же от провода разводят световой индикатор и зуммер. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. В котором синий для зуммера. Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Электрическая схема двигателя стиральной машины Bookingritzcarlton Info Мотор стиральной машины Автоматическая стиральная машина Стиральная машина и сушилка От pinterest.com Схема электропроводки дома Схема предохранителей Ford Focus Схемы домашней электропроводки Схема топливной системы G6 В котором синий для зуммера.Коллекция Wellborn электрических схем и схем стиральных машин. 2-й провод идет к черному проводу таймера. В патрубке стиральной машины должно быть не менее 18, но не более 30. Один провод основного питания подключается к общей точке подключения двигателя стиральной машины. Схема подключения - это упрощенное традиционное графическое представление электрической цепи. У таймера еще 5 проводов. Схема стиральной машины Прачечная Дизайн прачечной в ванной Прачечная.Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы подключим их к батарея или источник переменного тока подключение такое же, потому что это универсальный двигатель, он может работать от переменного тока постоянного тока. В котором синий для зуммера. Схема подключения - это упрощенное традиционное графическое представление электрической цепи. Так же от провода разводят световой индикатор и зуммер.На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Источник: pinterest.com Основной провод питания подключается к общей точке подключения двигателя стиральной машины. 2-й провод идет к черному проводу таймера. 10 ноября 2019 Автор: Ларри А. Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы подключим их к батарея или источник переменного тока подключение такое же, потому что это универсальный двигатель, он может работать от переменного тока постоянного тока.Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между гаджетами. Источник: pinterest.com То же от провода светового индикатора и зуммера. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная. Является ли сифон для стиральной машины? Сифон для стиральной машины должен быть установлен над полом, по крайней мере, на 6 выше, но не более чем на 18 см. Схема вентиляции стиральной машины спросите у строителя изображения конфигурации труб для стиральной машины полезные советы.Коллекция Wellborn электрических схем и схем стиральных машин. Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Источник: pinterest.com 2-й провод идет к черному проводу таймера. Один провод основного питания подключается к общей точке подключения мотора стиральной машины.2-й провод идет к черному проводу таймера. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная. У таймера еще 5 проводов. Источник: pinterest.com Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Схема стиральной машины для раковины. Дизайн прачечной в ванной комнате. Гидромашина для льда с гидромассажем под стойкой - это автономное устройство, которое производит чистый лед для гурманов, например, для бара с мокрой водой. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между гаджетами.Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. У таймера еще 5 проводов. Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Источник: pinterest.com Размер патрубка стиральной машины должен быть не менее 18, но не более 30.Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы подключим их к батарея или источник переменного тока подключение такое же, потому что это универсальный двигатель, он может работать от переменного тока постоянного тока. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между гаджетами. Коллекция Wellborn электрических схем и схем стиральных машин.Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Источник: pinterest.com В котором синий для зуммера. 10 ноября 2019 Автор: Ларри А. Является ли сифон для стиральной машины? Сифон для стиральной машины должен быть установлен над полом, по крайней мере, на 6 выше, но не более чем на 18 см. Схема вентиляции стиральной машины спросите у строителя изображения конфигурации труб для стиральной машины полезные советы. Схема подключения - это упрощенное традиционное графическое представление электрической цепи.Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Источник: pinterest.com Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Схема стиральной машины для раковины. Дизайн прачечной в ванной комнате. Гидромашина для льда с гидромассажем под стойкой - это автономное устройство, которое производит чистый лед для гурманов, например, для бара с мокрой водой. 2-й провод идет к черному проводу таймера. Так же от провода разводят световой индикатор и зуммер.10 ноября 2019 Автор: Ларри А. Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Источник: pinterest.com Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Схема стиральной машины для раковины. Дизайн прачечной в ванной комнате. Гидромашина для льда с гидромассажем под стойкой - это автономное устройство, которое производит чистый лед для гурманов, например, для бара с мокрой водой. Втулка патрубков стиральной машины должна быть не менее 18, но не более 30.Так же от провода разводят световой индикатор и зуммер. Один провод основного питания подключается к общей точке подключения мотора стиральной машины. В котором синий для зуммера. Источник: pinterest.com 10 ноября 2019 Автор: Ларри А. Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы подключим их к батарея или источник переменного тока подключение такое же, потому что это универсальный двигатель, он может работать от переменного тока постоянного тока.Так же от провода разводят световой индикатор и зуммер. В патрубке стиральной машины должно быть не менее 18, но не более 30. У таймера еще 5 проводов. Источник: pinterest.com Он показывает компоненты схемы в виде обтекаемых форм, а также мощность, а также сигнальные линии между устройствами. Один провод основного питания подключается к общей точке подключения мотора стиральной машины. Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы подключим их к батарея или источник переменного тока подключение такое же, потому что это универсальный двигатель, он может работать от переменного тока постоянного тока.Является ли сифон для стиральной машины? Сифон для стиральной машины должен быть установлен над полом, по крайней мере, на 6 выше, но не более чем на 18 см. Схема вентиляции стиральной машины спросите у строителя изображения конфигурации труб для стиральной машины полезные советы. Отвод патрубков стиральной машины должен быть не менее 18, но не более 30. Источник: pinterest.com Он показывает компоненты схемы в виде обтекаемых форм, а также мощность, а также сигнальные линии между устройствами. Схема подключения - это упрощенное традиционное графическое представление электрической цепи.10 ноября 2019 Автор: Ларри А. Является ли сифон для стиральной машины? Сифон для стиральной машины должен быть установлен над полом, по крайней мере, на 6 выше, но не более чем на 18 см. Схема вентиляции стиральной машины спросите у строителя изображения конфигурации труб для стиральной машины полезные советы. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная. Источник: pinterest.com 2-й провод идет к черному проводу таймера. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная.Схема подключения - это упрощенное традиционное графическое представление электрической цепи. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Так же от провода разводят световой индикатор и зуммер. Источник: pinterest.com На приведенной выше схеме подключения трехпроводного двигателя стиральной машины. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Коллекция Wellborn электрических схем и схем стиральных машин. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между гаджетами.10 ноября 2019 Автор: Ларри А. Источник: pinterest.com То же от провода светового индикатора и зуммера. 2-й провод идет к черному проводу таймера. Коллекция Wellborn электрических схем и схем стиральных машин. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Схема подключения - это упрощенное традиционное графическое представление электрической цепи. Источник: pinterest.com На приведенной выше схеме подключения трехпроводного двигателя стиральной машины.Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Коллекция Wellborn электрических схем и схем стиральных машин. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная. Схема подключения - это упрощенное традиционное графическое представление электрической цепи. Источник: pinterest.com 2-й провод идет к черному проводу таймера. А в патрубках стиральной машины должно быть не менее 18, но не более 30. У которых синий для зуммера. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Схема стиральной машины, дизайн прачечной, прачечная в ванной, прачечная. Источник: pinterest.com У таймера еще 5 проводов. На приведенной выше схеме подключения электродвигателя трехпроводной стиральной машины. Втулка патрубков стиральной машины должна быть не менее 18, но не более 30.Так же от провода разводят световой индикатор и зуммер. Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Источник: pinterest.com Сантехнические маршруты в прачечной устанавливают слив и вентиляцию. Схема стиральной машины для раковины. Дизайн прачечной в ванной комнате. Гидромашина для льда с гидромассажем под стойкой - это автономное устройство, которое производит чистый лед для гурманов, например, для бара с мокрой водой.10 ноября 2019 Автор: Ларри А. Схема подключения - это упрощенное традиционное графическое представление электрической цепи. Является ли сифон для стиральной машины? Сифон для стиральной машины должен быть установлен над полом, по крайней мере, на 6 выше, но не более чем на 18 см. Схема вентиляции стиральной машины спросите у строителя изображения конфигурации труб для стиральной машины полезные советы. У таймера еще 5 проводов. Этот сайт представляет собой открытое сообщество, в котором пользователи могут размещать свои любимые обои в Интернете, все изображения или картинки на этом веб-сайте предназначены только для личного использования обоев, использование этих обоев в коммерческих целях строго запрещено, если вы являетесь автором. и обнаружите, что это изображение опубликовано без вашего разрешения, пожалуйста, сообщите Нам о DMCA. Если вы обнаружите, что этот сайт пригоден для обслуживания, поддержите нас, поделившись этими сообщениями с вашими предпочтениями в учетных записях социальных сетей, таких как Facebook, Instagram и т. Д., Или вы также можете сохранить эту страницу блога со схемой подключения стиральной машины, используя Ctrl + D для устройств. ноутбук с операционной системой Windows или Command + D для ноутбуков с операционной системой Apple. Если вы используете смартфон, вы также можете использовать меню ящика браузера, который вы используете. Будь то операционная система Windows, Mac, iOS или Android, вы все равно сможете добавить этот веб-сайт в закладки. Паттернов разработки приложений: конечные автоматы Обратитесь к руководству по изменению шаблона простого конечного автомата LabVIEW, чтобы узнать, как начать работу с. Определение ваших потребностей Прежде чем настраивать шаблон, задайте себе следующие вопросы: Примеры кода перехода Существуют различные методы определения, в какое состояние перейти в следующее состояние, обсуждаемые ниже. Обратите внимание, что хотя изображения в примерах показывают состояние «Init», эти возможности перехода могут применяться к любому состоянию. Один к одному: Если вы всегда переходите из состояния A в состояние B, нет необходимости программировать какую-либо логику, просто выведите имя следующего случая (Case B) в регистр сдвига. Рисунок 3a: Только одно возможное переходное состояние Один к двум: Если вы можете перейти из состояния A в состояние B или состояние C, вы можете использовать функцию выбора для оценки состояния индикатора.Вы должны оценить то, что определяет, в какой штат вы хотите переехать. Например, на рисунке 3b мы видим, что пользовательский ввод кнопки «Стоп» определяет, перейдем ли мы из состояния включения питания или перейдем к выключению. Рисунок 3b: Два возможных переходных состояния Один к нескольким с использованием массивов: Если у вас есть несколько состояний, в которые вы можете перейти, вы можете использовать логическую область, связанную с константой перечисления, для программирования перехода.Например, на рисунке 3c выполняется некоторый код, в котором результат кода определяет переход, выходом которого является массив логических значений. Логический массив коррелирует с константой Enum, которая содержит список возможных состояний, в которые можно перейти. Используя функцию Index Array, выводится индекс первого «True» логического значения в логическом массиве. Затем, используя функцию Array Subset, вы можете извлечь соответствующую константу Enum, с которой она коррелирует. Рисунок 3c Совет : Напомним, что массивы индексируются 0, а Enums - 1.Чтобы сопоставить логический массив с константой Enum, используйте функцию Increment, чтобы исправить это смещение. Один к нескольким с использованием цикла while: Другой вариант, если у вас есть несколько возможных состояний перехода, - использовать цикл while внутри случая. Код внутри цикла while будет продолжаться до тех пор, пока логическое состояние не будет установлено в значение true, что приведет к срабатыванию кнопки остановки. Это позволит коду работать до тех пор, пока не произойдет событие запуска. На рис. 3d показано состояние «Init» с использованием внутреннего цикла и структуры case для перехода к следующему состоянию.Внутренняя структура case содержит одну диаграмму для каждого перехода, покидающего текущее состояние. Каждый из случаев во внутренней структуре case имеет два выхода - логическое значение, которое указывает, следует ли выполнять переход, и перечисляемая константа, которая указывает состояние, в которое происходит переход. Используя индекс цикла в качестве входных данных для структуры case, этот код эффективно выполняет каждый переходный случай один за другим, пока не найдет диаграмму с логическим выводом «True».После того, как логический вывод «True» найден, case выводит новое состояние, в которое происходит переход. Хотя этот метод может показаться немного более сложным, чем предыдущие методы, он предлагает возможность добавлять имена к переходам путем «приведения» вывода индекса цикла к перечислимому типу. Это преимущество позволяет вам добавлять «автоматическую документацию» к вашему коду перехода. Фигурка 3d Другие особенности программирования Избыточность кода Проблема : Самая сложная часть создания конечного автомата - это различать возможные состояния на диаграмме состояний.Например, на диаграмме состояний Coke Machine (рис. 4) мы могли бы иметь состояния 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 центов вместо того, чтобы иметь «ожидание ответа». »Состояние, которое переходит из одного состояния в другое в зависимости от того, какой тип монеты выпадает. Это создало бы 11 разных состояний с одной и той же диаграммой случаев. Избыточный код может создать большую проблему в более крупном приложении. Решение : Если разные состояния имеют одну и ту же диаграмму вариантов, попробуйте объединить их в одно состояние.Например, состояние «ожидания ответа» создается, чтобы избежать избыточности кода. Использование перечислений Проблема : Перечисления широко используются в качестве селекторов регистра в State Machines. Если пользователь попытается добавить или удалить состояние из этого перечисления, оставшиеся соединенные провода с копиями этого перечисления разорвутся. Это одно из наиболее распространенных препятствий при реализации конечных автоматов с перечислениями. Решение : Два возможных решения этой проблемы: 1.Если все перечисления скопированы из измененного перечисления, разрывы исчезнут. 2. Создайте новый элемент управления с перечислением и выберите «typedef» из подменю. При выборе typedef все копии перечисления будут автоматически обновляться, если пользователь добавляет или удаляет состояние. Диаграмма конечного автомата Диаграмма конечного автомата не является изобретением UML, а скорее восходит к диаграммам состояний Дэвида Харела, разработанным в 1980-х годах. Этот формат отображения был принят в UML. Диаграмма конечного автомата показывает серию состояний, которые объект может выдержать в течение своего срока службы, а также причины изменений состояния.Можно моделировать состояние и изменения в состоянии объекта в зависимости от выполняемых операций. Особое значение придается переключению из одного состояния в другое. Таким образом, можно смоделировать объект от инициализации до выпуска. Диаграмма конечного автомата описывает, посредством каких операций или событий изменяются условия объектов. Кроме того, можно также увидеть, какую конфигурацию атрибуты объекта имеют или должны иметь перед переключением. Объект может быть смоделирован как диаграмма конечного автомата / - «система», если ему может быть задан список состояний, для которых применимо следующее: Объект всегда (в каждый момент времени своего существования ) в (1) состоянии в этом списке; иначе говоря: Объект никогда не находится ни в одном из названных состояний (если это так, то в списке отсутствует по крайней мере одно состояние) Никогда не более чем в одном состоянии в списке (если да, то -категоризация выбрана неправильно) Объект в состоянии может оставаться там, но также можно указать «Активность» в состояниях. Если объект находится в состоянии, то подсостояния также могут быть смоделированы для этого состояния; например, в субупорядоченной диаграмме (Составной элемент / Дочерняя диаграмма). Если поведение в состоянии процедурного характера, то поддиаграмма, конечно, также может быть диаграммой состояний другого типа. Диаграммы конечного автомата должны иметь начальное и конечное состояние. Диаграммы конечного автомата, так называемые переходы, всегда запускаются событием (например, требованием, тайм-аутом и т. Д.). Рис. 28: Пример диаграммы конечного автомата Состояния моделируются с помощью прямоугольников со скругленными углами. Они могут содержать имя и, при желании, могут быть разделены горизонтальными линиями максимум на три области. Вверху указано название штата. Если имя не введено, состояние анонимно. Существующие переменные состояния с присвоениями значений, типичными для этого состояния, могут быть введены в другой области. Третья область внутри государственных символов может содержать список внутренних событий, условий и результирующих операций. Событие обозначает три возможных модели поведения: entry - срабатывает автоматически при входе в состояние. exit - срабатывает автоматически при выходе из состояния. do - запускается снова и снова, пока состояние не изменяется. Переходы из одного состояния в другое запускаются событиями. Событие состоит из имени и списка возможных аргументов. Состояние может накладывать на событие условия, которые должны быть выполнены, чтобы это состояние могло быть использовано этим событием.Эти условия могут быть независимыми от особого события. Действие может выполняться параллельно с переходом между состояниями. Обозначение перехода выглядит следующим образом: Событие [Охрана] / Действие «[Охрана]» и «/ Действие» являются необязательными компонентами - очевидно. Перечисление события при переходе от начальной точки к первому состоянию может быть опущено. Само событие также может быть пропущено на других переходах. В этом случае состояние будет автоматически изменено после обработки всех действий предыдущего состояния.Событие NO (триггер) также обозначается как ANY Trigger - это событие ВСЕГДА присутствует. В следующей таблице содержатся символы диаграммы состояний. Название / символ Государство названо внутри этого символа. Начало / Создание объекта Начальная точка диаграммы состояний показана закрашенным кружком.Он идентичен созданию объекта. Допускается только одна начальная точка на диаграмме состояний, которая должна быть доступна. Местоположение начальной точки необязательно. Конец / Уничтожение объекта Цепочка переходов состояний заканчивается разрушением объекта. Конечная точка отображается в виде закрашенного круга, окруженного концентрическим кругом. Этот символ можно не указывать для бесконечно запущенных процессов, но его также можно вводить много раз.Там, где это применимо, токен возвращается в конец этого действия на диаграмме суперординат, которая называется диаграммой подчиненных ординат. Переход Переход показан стрелкой. Стрелка помечена именем триггера, изменяющего состояние объекта. В скобках можно указать ограничение [Guard]. Это приводит к изменению состояния объекта только тогда, когда это ограничение выполнено. Кроме того, после «/» можно ввести список действий, которые будут выполняться при передаче.Списки защиты и активности являются необязательными - даже триггер может быть опущен при переходе от начального или если моделируется ЛЮБОЙ триггер. Запуск банкомата и основные состояния. При включении кассир выполняет самопроверку. В зависимости от результата включается либо нормальное состояние, либо состояние ошибки. Также было определено, что в случае, если самотестирование требует слишком много времени, здесь также включается состояние ошибки.Когда карта вставлена, она проверяется. В зависимости от результата автомат продолжает либо запрос PIN-кода, либо состояние отмены. Другие состояния, такие как запрос баланса счета, наличие средств и т. Д., Здесь не отображаются. Символы цепочки показывают, что есть поддиаграммы, которые более точно описывают поведение в состояниях. Поддиаграммы могут свободно использовать любое количество диаграмм поведения - это не обязательно должны быть дополнительные диаграммы конечного автомата. Фиг.29: Пример диаграммы конечного автомата «Автоматический запуск кассира» Пример диаграммы варианта использования UML для банкомата (банкомата) банка Примеры схем сценариев использования UML Банковский автомат ( ATM ) или банкомат ( ABM ) банковская подсистема (субъект) который предоставляет клиентам банка доступ к финансовым транзакциям в публичном пространстве без необходимости использования кассира, клерка или кассира в банке. Клиент (актер) использует банкомат банка для Контрольный остаток своих банковских счетов, Внесение средств , Снятие наличных и / или Перевод средств (сценарии использования). Специалист по банкоматам обеспечивает обслуживание и ремонт . Во всех этих сценариях использования также задействован субъект банка , банк , независимо от того, связан ли он с транзакциями клиентов. или в банкомат. Пример диаграммы вариантов использования подсистемы банкоматов банка - варианты использования верхнего уровня. В большинстве банковских банкоматов клиент аутентифицируется, вставляя пластиковую карту банкомата и вводя персональный идентификационный номер (PIN). Проверка подлинности клиента вариант использования требуется для каждой транзакции через банкомат, поэтому мы показываем это как включающее отношение. Включая этот вариант использования, а также транзакцию обобщения совершить транзакцию через банкомат абстрактный вариант использования. Пример использования банковских банкоматов и аутентификации клиентов. Клиенту может потребоваться помощь в банкомате. Транзакция через банкомат вариант использования расширен через точку расширения вызвал меню с помощью справки ATM вариант использования всякий раз, когда транзакция ATM находится в месте, указанном в меню и клиент банка запрашивает помощь, например выбрав пункт меню «Справка». Пример использования обслуживания, ремонта, диагностики банкоматов банка. Специалист по банкоматам обслуживает или ремонтирует банкоматы банка. Обслуживание вариант использования включает Пополнение банкомата наличными, чернилами или бумагой для принтера, Обновляет оборудования, микропрограмм или программного обеспечения, а также удаленно или на месте Диагностика . Диагностика также включен в (совместно с) Ремонт вариант использования.
