На автомобилях ВАЗ 2107 применяются два типа зажигания: устаревшая контактная и современная бесконтактная система. Последний тип начал применяться на «классике» ВАЗа относительно недавно, в основном на моделях, оборудованных инжекторными двигателями. Однако преимущества бесконтактной схемы в полной мере раскрываются и на карбюраторных моторах ВАЗ.
Содержание страницы:
- Контактная система зажигания
- Бесконтактная система зажигания
- Регулировка зажигания
Содержание
- Контактная система зажигания ВАЗ 2107
- Бесконтактная система зажигания ВАЗ 2107
- Регулировка зажигания
Контактная система зажигания ВАЗ 2107
Классическая контактная система, применяемая на ВАЗ, состоит из 6 компонентов:
- Выключатель зажигания.
- Прерыватель-распределитель.
- Свечи зажигания.
- Низковольтные провода.
- Катушка зажигания.
- Высоковольтные провода.
Выключатель зажигания совмещает в себе две детали: замок с противоугонным устройством и контактную часть. Выключатель крепится двумя винтами слева от рулевой колонки.
Катушка зажигания является повышающим трансформатором, преобразующим ток низкого напряжения в высокое напряжение, необходимое для получения искры в свечах зажигания. Первичная и вторичная обмотки катушки помещены в корпус и залиты трансформаторным маслом, обеспечивающим их охлаждение во время работы.
Распределитель зажигания – наиболее сложный элемент системы, состоящий из множества деталей. Функция распределителя – преобразования постоянного низкого напряжения в высокое импульсное с распределением импульсов по свечам зажигания. В конструкцию распределителя входят прерыватель, центробежный и вакуумный регуляторы опережения зажигания, подвижная пластина, крышка, корпус и прочие детали.
Свечи зажигания воспламеняют бензино-воздушную смесь в цилиндрах двигателя при помощи искровых разрядов. Во время эксплуатации сечей необходимо контролировать зазор между электродами и исправность изоляторов.
Бесконтактная система зажигания ВАЗ 2107
Название «бесконтактной» электронная схема зажигания ВАЗ 2107 получила потому, что размыкание/замыкание цепи производится не контактами прерывателя, а электронным коммутатором, управляющим работой выходного полупроводникового транзистора. Комплекты электронной (бесконтактной) системы зажигания ВАЗ 2107 на карбюраторных и инжекторных двигателях несколько отличаются, поэтому существует ошибочное мнение, что электронное и бесконтактное зажигание являются разными системами. В реальности принцип работы электронных систем зажигания одинаков.
Как и контактная система зажигания, электронное зажигание включает в себя свечи, провода, катушку зажигания и трамблер. Разница лишь в наличии коммутатора, который управляет подачей высокого напряжения к свечам зажигания.
Бесконтактная система отличается повышенной надежностью благодаря отсутствию контактов, нуждающихся в очистке и регулировке зазора. Полупроводниковый транзистор обеспечивает стабильное распределение искры по цилиндрам. Благодаря высокому напряжению разряда искры (25-30 вместо 9-12 кВ) происходит более полное сгорание рабочей смеси в цилиндрах, что улучшает динамические характеристики двигателя и показатели экологической безопасности выхлопа. При малом напряжении аккумулятора напряжение в свечах остается достаточно высоким для воспламенения смеси, что облегчает запуск двигателя в сильный мороз.
Регулировка зажигания
В домашних условиях выставить угол опережения зажигания можно «на слух», выставив угол опережения так, чтоб в данном положении обороты прогретого двигателя были наиболее высокими и ровными. Во время движения на скорости 50 км/ч на четвертой передаче при полном нажатии педали газа должен возникать звук «детонации», до тех пор, пока скорость не увеличится на 3-5 км/ч. Если звук слышен дольше, угол опережения необходимо уменьшить.
В условиях автосервиса регулировка зажигания производится при помощи специализированного оборудования.
Автолюбителю | Тюнинг двигателя ваз 2104, фильтр нулевик для двигателя ваз, чип тюнинг двигателя ваз 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок. Как устроена БСЗ В БСЗ вместо прерывателя (с контактами) для размыкания цепи низкого напряжения применяется электронный коммутатор, который размыкает и замыкает цепь за счёт запирания или отпирания выходного транзистора. Такая система позволяет повысить напряжение на электродах свечей и тем самым увеличить энергию искрового разряда. Кроме того, уровень напряжения на свечах зажигания не снижается при малой частоте вращения двигателя и поэтому улучшаются условия пуска двигателя. Схема Не забудьте, про провод тахометра, он на катушке «К» (на ВАЗ 2106 коричневого цвета, а провода к контакту «Б» синего цвета) Т. е. все провода которые были подключены к старой катушке, остаются на своём месте. Только проверьте правильность подлючения контактов («К» и «Б») новой катушки, т.к. новая катушка может быть развёрнута относительно кронштейна на 180 градусов (Контакт «К» смотрит назад, а «Б» вперёд). Ослабьте хамут на кронштейне катушки и разверните катушку относительно кронштейна, что бы контакты «К» и «Б» были как на старой катушке. В итоге на каждом контакте катушки получится по 2 провода (на «К» два коричневых — один из штатного жгута, тахометр, другой от пучка подлючения бесконтактного зажигиния или от 1-го контакта комутатора, а на «Б» два синих — один из штатного жгута, замок зажигания, другой от пучка подлючения бесконтактного зажигиния или от 4-го контакта комутатора). Состав БСЗ 1. Датчик-распределитель зажигания (бесконтактный трамблёр) В БСЗ применяется датчик-распределитель зажигания 38.3706 (для двигателя 1,5 — 1,6 литра), 38.3706-01 (для двигателя 1,2 — 1,3 литра, у него короткий шток), 38. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706 или 38.3706-10 или даже 038.3706-10. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется! Но если Вы всё же приобрели его, то необходимо установить раннее зажигание. На малых оборотах будет рвать и метать, на больших оборотах приблизится к норме (опережение зажигания). 2. Коммутатор Коммутатор служит для прерывания тока в первичной цепи катушки зажигания ваз 2107 по сигналам датчика-распределителя зажигания. Коммутатор может быть различных типов: Remix, 36.3734 или 3620.3734, или HIM-52, или BAT 10.2 В схеме коммутатора предусмотрено автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включённом зажигании. 3. Катушка зажигания. В БСЗ используется катушка типа 27.3705. Катушка зажигания служит для преобразования прерывистого тока низкого напряжения (12в) в ток высокого напряжения (11-20кВ) для пробоя воздушного зазора между электродами свечей зажигания. 4. Пучёк проводов Штатный комплект проводов бесконтактного зажигания от «Нивы» (Ваз 21213) 5. Свечи зажигания Предназначены для воспламенения горючей смеси в цилиндрах двигателя искровым разрядом между электродами. В БСЗ используются свечи типа А-17ДВР с зазором 0,7-0,8 мм. Что вам понадобится Из инструмента вам понадобится 4. Два самореза — прикрутить коммутатор. 5. Ключи на 10 и 8 — снать и поставить катушку. Установка Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром). 6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем. 7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра. 8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер. 10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру. 11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы). 12. Проверяем подлючения всех проводов, согласно схеме! 13. Если все согласно схеме, можно заводить. У меня завилась «с пол пинка» Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S. Регулировка: 1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр). Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся. Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу» Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость. Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать. Если ощущается «провал» то поверните трамблёр против часовой стрелки. 2. Регулировка холостого хода, без приборов, самостоятельно. (карбюратор) — Винтом «колличества» выставляем 1200-1300 оборотов, затем винтом «качества» находим положение максимальных оборотов. — Снова Винтом «количества» выставляем 1200-1300 оборотов и опять проверяем, винтом «качества» находим положение макс. количество оборотов. — Выполняем пункты а и б до тех пор пока обороты будут 1200-1300, а винт качества в найденом положении максимальных оборотов. — Добившись этого, винтом «качества» снижаем количество оборотом до нормы (850-900 оборотов). — Наслаждаемся и катаемся. Автоматический натяжитель цепи Установка двух карбюраторов Однорядная цепь ГРМ Доработка указателя уровня топлива Установка инжектора Бесконтактная система зажигания Доработка ГБЦ Установка фильтра нулевого сопротивления Увеличение диаметра диффузоров Установка двигателя 2112 Система зажигания с распределением энергии Подогрев омывателя Установка нивовского генератора Фото двигателя
ВАЗ / 2104, 2105, 2107 / тюнинг / двигателя / Бесконтактная система зажигания |
Электронное зажигание на ВАЗ 2107: установка и схема
Использование электронного зажигания на ВАЗ 2107 гораздо эффективнее контактного. Чтобы понять, какие преимущества доступны при установке бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начать, конечно же, с контактной системы, с нее началось развитие. Также необходимо внимательно осмотреть основные узлы зажигания, чтобы определить, какие функции они выполняют. Также стоит отметить, что установка электронного зажигания позволяет добиться большей мощности и надежности всего автомобиля.
Основные элементы систем зажигания
К основным элементам относятся такие как свечи зажигания, буенапосада, катушка. Именно узлы присутствуют в любой системе. Однако они имеют некоторые отличия. Разумеется, свечи используются на всех двигателях одинаковые. Если мы говорим об автомобилях. Буэнапосада может быть как в каучуковой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силикон более подвержен разрушению внутреннего токопроводящего слоя.
А провода в резиновой оболочке не переносят низких температур – становятся жесткими, теряют эластичность. Катушки зажигания, несмотря на то, что имеют одинаковые функции, тоже различаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорная комплектуется двумя или четырьмя. Одна катушка на 1-2 свечи.
Контактная система
Этот дизайн был популярен до середины 90-х годов прошлого века. Но она ушла, как морально устаревшая. В его основе находится распределитель, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится в действие прерыватель – две металлические пластины, изолированные друг от друга. У них есть контакты, которые замыкаются и размыкаются под действием кулачка.
Надежность этой системы напрямую зависит от состояния этой контактной группы. Дело в том, что контакты коммутируют 12 Вольт, следовательно, риск того, что они сгорят, очень высок. Также они соприкасаются, следовательно, имеет место быть механическое действие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. Но электронная система зажигания позволяет избавиться от этих мелких недочетов.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Контактный транзистор
Чуть более совершенна эта система, но до идеала ей еще далеко. Как и в предыдущем типе, распределитель и контактная группа. С отличием – коммутирует низкое напряжение менее 1 Вольта. Большего для управления электронного ключа, собранного на полупроводниковом транзисторе, и не требуется. Преимущество этой системы становится очевидным из вышеизложенного. Но недостаток все равно остается – присутствует механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго ездить без своевременного обслуживания. Хоть это и почти электронное зажигание на ВАЗ 2107, но все же до БСЗ ему далеко.
Контактная система
Но ближе к идеалу бесконтактная система. Нет контактной группы, которая является наиболее уязвимым местом. Следовательно, поддерживать его не требуется. Все функции автоматического выключателя возложены на индуктивный датчик, работающий на эффекте Холла. Он крепится внутри дозатора на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания требуется, чтобы датчик работал исправно. И он не сможет работать без металлической юбки с прорезями, которая вращается в районе своего активного элемента. Схема электронного зажигания имеет высокую степень достоверности во многом благодаря тому, что между элементами отсутствует механическое взаимодействие.

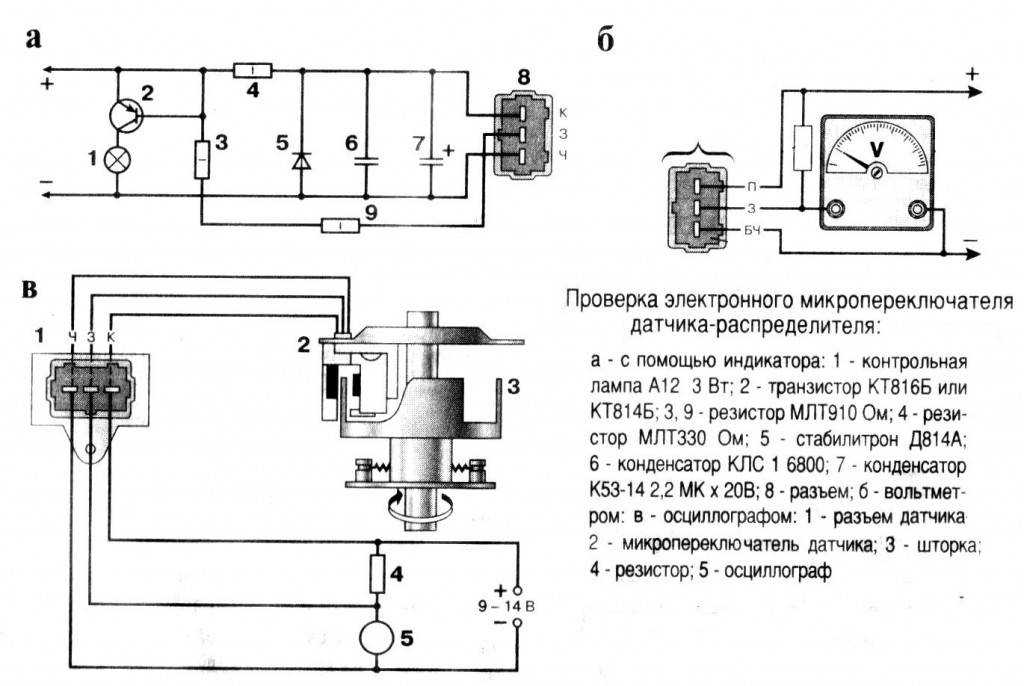

Датчик Холла
При работающем двигателе вращение передается на ось трамблера. В верхней части вращается бегунок, который распределяет высокое напряжение от катушки к свечам зажигания. Внизу находится ранее упомянутая металлическая юбка. Он расположен таким образом, что вращается в районе датчика. Следовательно, последний под влиянием металла дает толчок. И таких прыжков в одном объеме четыре (количество цилиндров). Далее этот импульс поступает на коммутатор. Установка электронного зажигания выполняется довольно быстро, так как содержит небольшое количество элементов. Среди них выделяется переключатель, но о нем будет рассказано позже.
Микропроцессорное управление
Этот тип системы является наиболее совершенным. Причина в том, что он работает, обрабатывая данные с нескольких датчиков. Активно используется только на инжекторных двигателях, так как только они могут управлять подачей топлива. Есть контроль абсолютно всех параметров работы двигателя. Сигналы датчиков поступают в электронный блок управления — мозг всей системы. Он сделан на базе микропроцессора, который может выполнять тысячи операций в секунду. Схемы электронного зажигания этого типа достаточно сложны и требуют программирования. Микропроцессор должен знать, что пользователь хочет получить при определенном типе ввода.
Датчики в микропроцессорной системе
Как уже было сказано, в этом типе системы зажигания необходимо анализировать все параметры. В частности, с ростом требований к токсичности вовсю стали использовать лямбда-зонды. Схема микроконтроллера электронного зажигания ВАЗ позволяет подключать несколько типов считывателей. Конечно, использование лямбда-зондов в автомобилях спорно, стоит посмотреть, сколько вредных газов и жидкостей выбрасывают предприятия в окружающую среду. Но законодателей в Европе это волнует меньше всего. Инжекторные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент действуют нормы Евро-6.
Для нормальной работы двигателя контролировать скорость, частоту вращения коленчатого вала воздуха, поступающего в топливную рампу. Также по анализу содержания со в выхлопной системе определяется положение дроссельной заслонки относительно точки старта. Кроме того, каждую секунду определяется наличие детонации в двигателе, происходит регулировка холостого хода. И все это делает система, которая выполнена на микропроцессоре. Тысячи операций он выполняет для подачи сигналов на исполнительные механизмы (например, электромагнитные клапаны форсунок). Так как установить электронное зажигание такого типа достаточно сложно для карбюраторных моторов, от БСЗ все же стоит отказаться.
Переключатель
Этот элемент является предшественником микропроцессора электронного блока управления. Коммутатор подает сигнал на катушку зажигания. Единственный датчик, который участвует в его работе – Холла. Он может определить начало подачи напряжения. Однако уровень сигнала, полученного от датчика Холла, очень мал. Если его применить к высоковольтной катушке, то выходного напряжения для зажигания искры будет недостаточно. Кроме всего прочего, электронное зажигание 2106 легко монтируется на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.
Следовательно, необходимо использовать буфер узла-усилителя. Такие функции также выполняет переключатель. При большом количестве тепла, поэтому к настройке агрегата нужно подходить с большой ответственностью. Его нужно монтировать так, чтобы задняя часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Вилка, к которой подключается выключатель, должна быть защищена от пыли и влаги.
Как установить трамблер
Теперь следует рассказать о том, как установить и настроить электронное зажигание на 2107. Установка трамблера БСЗ на классику аналогична процедуре, выполняемой при установке простой контактной системы таймера. Сначала установите шкив коленчатого вала по меткам на блоке цилиндров. Есть три маркера, определяющие величину угла опережения – 0, 5, 10 градусов. Установите шкив напротив метки, соответствующей значению 5 градусов. Наиболее оптимален для работы на бензине с октановым числом 9.2.
Теперь, сняв крышку распределителя, установите бегунок так, чтобы он был обращен к выходу, идущему на свечу первого цилиндра. Теперь осталось только установить корпус распределителя на место и неплотно установить гайку его крепления. Далее ставим на место крышку распределителя, зажимаем пружинными хомутами. Вот и все, первоначальная настройка зажигания завершена, теперь можно приступать к тонкой настройке.
Добавить ГРМ
Стоит отметить, что корректировка «на слух» может быть, но только в самых экстренных случаях. Например, если поломка застала вас в пути и нужно добраться до места ремонта. В остальных случаях нужно использовать хотя бы простые — например, индикатор на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с помощью стробоскопа или мотортестера.
Если у вас есть стробоскоп, то задача установки угла опережения зажигания упрощается во много раз. Кстати, такое устройство можно собрать даже из светодиодного фонарика. Установить контрольный вывод с емкостного датчика на бронирование первого цилиндра. Теперь нам нужно направить луч стробоскопа на шкив коленчатого вала. Разумеется, двигатель должен запуститься. Вращая корпус распределителя, сделать отметку на коленчатом валу, проведенную напротив соответствующей насечки на блоке четко в момент вспышки.
Что значит БСЗ семь?
А теперь приступлю к фонтанированию бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина тому – нет необходимости в частом контроле распределителя и прерывателя. Современный водитель? К своей машине ездил, но не требовал знаний по устройству автомобиля и его систем. Учтите, что чем новее машина, тем меньше владелец вмешивается в ее работу. Макс – замена жидкостей и фильтров.
БСЗ И сделал шаг навстречу драйверам, это избавило их от необходимости постоянно проверять зазор, регулировать время, чистить контакты. Сейчас довольно большое количество людей, которые коробку скоростей от поршня отличить могут с большим трудом. Сможет ли он сделать все вышеперечисленные процедуры? Точно. Поэтому электронное бесконтактное зажигание позволяет повысить надежность автомобиля. И отпадает необходимость в частой регулировке.
Insights
Анализируя все «за» и «против», можно прийти к одному выводу – чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то при установке микропроцессорной системы вам потребуется модернизировать подачу топлива. Для этого нужно установить насос, рейку, форсунки, электронный блок управления и кучу датчиков, обеспечивающих нормальную работу. А вот более простое решение – просто установить электронное зажигание на ВАЗ 2107. И цена не очень большая, и по времени тоже.
БЫТЬ: https://tostpost.com/be/a-tamab-l/30624-elektronnae-zapal-vanne-na-vaz-2107-stano-ka-shema.html
Германия: https://tostpost.com/de/autos/30645-elektronische-z-ndung-f-r-vaz-2107-installation-und-schaltung.html
ES: https://tostpost.com/es/coches/31231-electr-nica-de-encendido-en-vaz-2107-instalaci-n-y-el-esquema-de.html
КК: https://tostpost.com/kk/avtomobil-der/30596-elektrondy-zazhiganie-na-vaz-2107-ornatu-shemasy.html
PL: https://tostpost.com/pl/samochody/30472-elektroniczny-zap-on-na-vaz-2107-instalacja-i-schemat.html
ПТ: https://tostpost. com/pt/carros/30496-igni-o-eletr-nica-a-vaz-2107-a-instala-o-e-o-esquema-de.html
TR: https://tostpost.com/tr/arabalar/34404-elektronik-ate-leme-vaz-2107-kurulum-ve-emas.html
Великобритания: https://tostpost.com/uk/avtomob-l/30570-elektronne-zapalyuvannya-na-vaz-2107-ustanovka-shema.html
Настройка бесконтактного зажигания ВАЗ 2107 карбюратор. Замена штатного зажигания ВАЗ на электронное
Доработка двигателя, тюнинг двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104, Лада Классик
Тюнинг двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104
Как работает БСЗ
Взамен прерывателя (с контактами БСЗ) Для размыкания цепи низкого напряжения применен электронный ключ, который размыкает и замыкает цепь, запирая или отпирая выходной транзистор. Такая система позволяет повысить напряжение на электродах свечей и тем самым увеличить энергию искрового разряда. Кроме того, уровень напряжения на свечах зажигания не снижается при низких оборотах двигателя и, следовательно, улучшаются условия запуска двигателя.

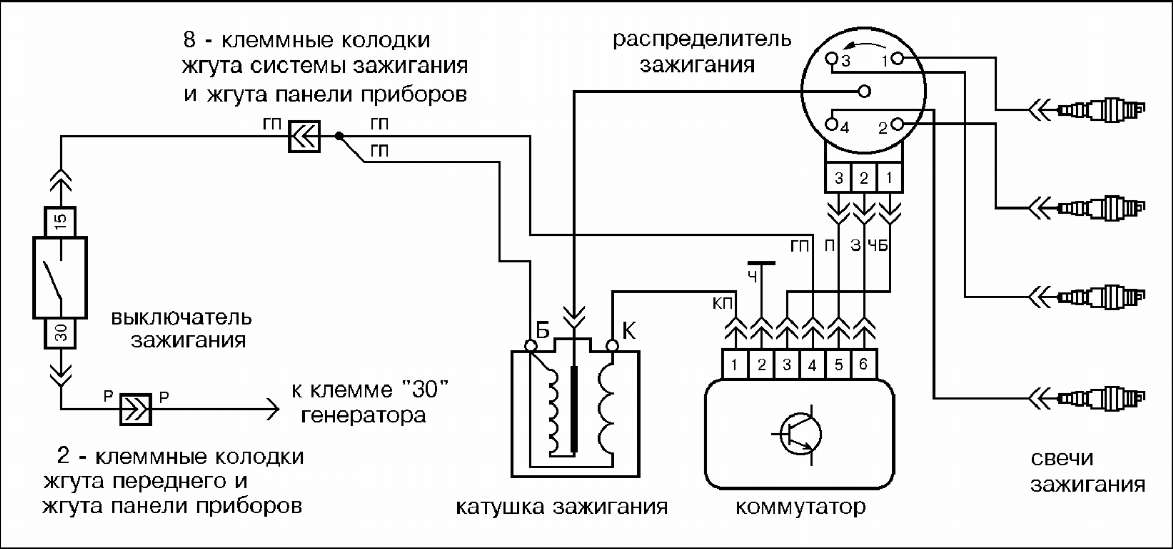

Схема
Не забываем про провод тахометра, он на катушке «К» (на ВАЗ 2106 он коричневый, а провода к контакту «В» синего цвета) т.е. все провода которые были подключены к старой катушке остаются на месте. Так же проверьте правильность соединения контактов («К» и «В») новой катушки, т.к. новую катушку можно повернуть на 180 градусов относительно кронштейна (Контакт «К» смотрит назад, а «В» вперед). Ослабьте хомут на кронштейне катушки и поверните катушку относительно кронштейна так, чтобы контакты «К» и «В» были как на старой катушке. В итоге на каждый контакт катушки у вас получится 2 провода (два коричневых провода на «К» — один от штатного жгута, тахометр, другой от жгута подключения бесконтактного зажигания или от 1-го контакта коммутатора , а на «В» два синих — один от штатного жгута замка зажигания, другой от жгута подключения бесконтактного зажигания или от 4-го контакта выключателя).
Состав БСЗ
1. Датчик-распределитель зажигания (бесконтактный распределитель)
1,2 — 1,3 л, имеет короткий шток), 38. 3706-10, 038.3706-10, 3810.3706 (для двигателя 1,7 л, Нива), внешне такие же, кроме 38.3706-01 (короткий шток).
Под видом классики продают трамблер от Нивы. Маркируется 3810.3706 или 38.3706-10 или даже 038.3706-10. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другого вакуума. Покупать это настоятельно не рекомендуется! Но если вы все же его приобрели, то вам необходимо установить раннее зажигание. На малых оборотах будет рвать и кидать, на больших приближаться к норме (опережение зажигания).
2. Выключатель
Выключатель служит для прерывания тока в первичной цепи катушки зажигания ВАЗ 2107 по сигналам датчика распределителя зажигания. Коммутатор может быть различных типов: Ремикс, 36.3734 или 3620.3734, или НИМ-52, или ВАТ 10.2 Схема коммутатора обеспечивает автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включенном зажигании.
3. Катушка зажигания.
На БСЗ используется катушка типа 27. 3705. Катушка зажигания служит для преобразования прерывистого тока низкого напряжения (12В) в ток высокого напряжения (11-20кВ) для пробоя воздушного зазора между электродами свечей зажигания.
4. Пучок проводов
Стандартный комплект проводов бесконтактного зажигания от «Нивы» (ВАЗ 21213)
5. Свечи зажигания
Предназначены для воспламенения искры от разряда горючей смеси в цилиндрах двигателя электроды. В БСЗ применяются свечи типа А-17ДВР с зазором 0,7-0,8 мм.
Что вам понадобится
Если у вас хорошие провода и свечи, то их можно не менять
Из инструмента вам понадобится
1. Ключ на 13 — спим и ставим трамблер ВАЗ 2104.
2. Отвертка – затяните винты.
3. Дрель со сверлом по металлу, диаметр под саморезы
4. Два самореза — прикрутить переключатель.
5. Ключи на 10 и 8 — засыпать и поставить катушку.
Установка
Выполняйте установку уже с правильно отрегулированным зажиганием (старый трамблер).
1. Снимите крышку с высоковольтными проводами распределителя.
2. Отсоедините высоковольтный провод от катушки.
3. Стартером (короткими витками) выставляем направление резистора (ползунком, сверху трамблера) точно перпендикулярно двигателю (или как вам будет удобнее запомнить точное направление «ползунок»). После этого невозможно провернуть коленчатый вал двигателя (включить стартер).
4. Справа, на корпусе трамблера, в месте его соприкосновения с двигателем, пять меток регулировки угла опережения зажигания — сделать метку, на двигателе, напротив средней метки на распределителе. Что бы потом правильно поставить корпус нового трамблера.
5. Ключом на 13 отверните гайку со шпильки на вилке распределителя. И снимаем старый трамблер, а так же отсоединяем провод от катушки идущий на трамблер.
6. Берем новый трамблер, снимаем с него крышку, и вставляем в двигатель (назад вместо старого трамблера), чтобы бегунок на новом распределителе встал в сторону, как вы отметили в пункте 3, ровно перпендикулярно двигателю и направьте трамблер на стандартное место. Может быть небольшое отклонение, до 5 градусов, тогда будем корректировать.
7. Теперь поверните корпус распределителя, как вы заметили в шаге 4. Совместите метки: Средняя метка на корпусе распределителя с меткой, сделанной на двигателе. И зажимаем гайкой вилку крепления трамблера.
8. Надеваем новую крышку трамблера, с высоковольтными проводами, на новый трамблер.
9. Меняем старую катушку на новую (27.3705)
10. Подсоединяем штатные провода (кроме одного провода, который шел от старого трамблера, мы сняли его вместе со старым трамблером) к новой катушке вместе с новой провода синего и коричневого цветов (из нового пучка проводов от Нивы 21213, для подключения бесконтактного зажигания, с двумя разъемами). Коричневые провода к клемме «К» и синие провода к клемме «В» новой катушки. Также подсоединяем высоковольтный провод от крышки трамблера к высоковольтному контакту на катушке и подключаем один разъем, 3-контактный, из пучка проводов (от Нивы) к трамблеру.
11. Теперь установите переключатель. Удобнее прикрутить на свободное место между бачком омывателя и левой фарой, ближний свет (ВАЗ 2106), есть такое место, в металле выдавлена ровная площадка, сантиметров 5 в высоту и 10- 15 сантиметров в длину. Именно на эту площадку и нужно установить выключатель, с радиатором на этой площадке (выключатель устанавливается на собственный радиатор — металлическую пластину с двумя «ушками» для крепления). Сверлим два отверстия под «ушки» радиатора коммутатора (бачок омывателя, его пока лучше снять — для удобства.). Крепим его на саморезы, не забыв прикрутить черный контакт из пучка проводов (он самый короткий в жгуте) к одному из «э» радиатора выключателя («Корпус» или «масса» или «общий»). Втыкаю выключатель в соответствующий разъем (из пучка проводов с поля).
12. Проверяем соединения всех проводов, согласно схеме!
13. Если все по схеме, можно начинать.
У меня закручена «полпинка»
Если были отклонения (в п.6) при установке прицепа — Отрегулировать угол опережения (с распределителем). Ослабляем вилку крепления трамблера и немного поворачиваем корпус трамблера, в пределах пяти меток на трамблере, относительно вашей метки на двигателе ВАЗ 2105. Подробности настройки читайте в P.S.
После этого отрегулируйте холостой ход. Подробности настройки читайте в P.S. Или обратитесь в сервис.
Регулировка:
1. Регулировка угла опережения зажигания без приборов, самостоятельно. (трамблер).
Если вы правильно следовали инструкции по установке, то машина все равно заведется.
Прогреть машину до 85-90 градусов (ехать), затем набрать скорость 40 км/ч и на 4 передаче резко дать «газ»
Идеально, когда детонация чувствуется в течение 2-3 секунд и уверенно подхватывает скорость.
Если стучат «пальцы», то повернуть немного (на 1 градус) трамблер по часовой стрелке и повторить попытку таким же образом, пока пальцы не перестанут стучать.
Если чувствуете «провал» то поверните трамблер против часовой стрелки.
2. Регулировка холостого хода, без приспособлений, самостоятельно. (карбюратор)
Винтом «количества» выставляем 1200-1300 оборотов, затем винтом «качества» находим положение максимальных оборотов.
Снова винтом «количество» выставляем 1200-1300 оборотов и снова проверяем, винтом «качество» находим положение макс. количество ходов.
Выполняем пункты а и б до тех пор, пока обороты не будут 1200-1300, а винт качества не окажется в найденном положении максимальных оборотов.
Добившись этого, винтом «качества» уменьшаем количество оборотов до нормы (850-900 оборотов).
Наслаждайся поездкой.
Любители отечественного автопрома постоянно сталкиваются с различными проблемами, требующими от автомобилистов проявления смекалки, сноровки, а также знаний и навыков по специальности автомеханик. до
не нужно выставлять зажигание на ваз 2107 специальное образование просто шаг за шагом следуйте данной инструкции.
Порядок установки контактного зажигания на ВАЗ 2107
Зажигание необходимо выставлять при выключенном двигателе. Сначала нужно переместить поршень первого цилиндра в положение зажигания. Сняв свечу зажигания, проверните коленчатый вал по часовой стрелке, плотно закройте освободившееся отверстие пальцем. Когда вы ясно почувствуете, что сжатый воздух выталкивает ваш палец, вы можете записать это как такт сжатия. Осторожно проворачивая коленчатый вал, совместите две метки: на шкиве и на приводе ГРМ.
Вторая или средняя метка будет обозначать опережение зажигания на 5 градусов, что актуально как для 92-го, так и для 95-го бензина. После совмещения двух меток можно установить на место свечу зажигания, а также подключить провода.
Определить момент зажигания поможет обычная лампочка. Для этого ключом на 13 слегка ослабьте гайку распределителя зажигания. Один провод подготовленной лампочки необходимо подключить к низковольтному выводу катушки, второй к массе и ключу для включения зажигания.
Вращение по часовой стрелке распределителя зажигания, когда лампочка погаснет, нужно остановиться. Теперь ротор распределителя зажигания необходимо провернуть против часовой стрелки, пока лампочка не загорится снова. После этого нужно затянуть гайку распределителя зажигания, и можно отправляться в путь. Вот так можно выставить зажигание на ВАЗ 2107 с карбюратором.
Какую бесконтактную систему зажигания купить на ВАЗ 2107
Бесконтактная система зажигания зарекомендовала себя как более надежная и безотказная, поэтому многие вазовские автовладельцы отдают предпочтение ее контактному аналогу. Приобрести дополнительное оборудование для его установки сегодня не составит проблемы, достаточно посетить любую специализированную торговую точку. Интернет-магазины также предлагают бесконтактные системы зажигания, но товар чаще всего отгружается прямо со складов, поэтому цены здесь порадуют ваш кошелек.
В ассортименте вы найдете импортные и отечественные модели. Нельзя сказать, что отечественное – значит некачественное. Не выбирайте самые дешевые модели, особенно если стоимость намного ниже рыночной, тогда серьезных проблем при использовании вы не столкнетесь.
Настройка бесконтактного или инжекторного зажигания на ВАЗ 2107
Одним из наиболее существенных отличий бесконтактного зажигания от традиционного карбюраторного является отсутствие необходимости проведения множества настроек. Электронный блок управления с помощью датчиков способен самостоятельно определять момент зажигания и другие особенности автомобиля. Очень важно, чтобы ремень ГРМ или цепь были совмещены с метками. Далее речь пойдет о карбюраторных моделях, оснащенных бесконтактной системой зажигания.
Новая БСЗ однозначно нуждается в корректировке. Естественно, обратившись в автомастерскую, вы увидите, что у мастера работает специальный прибор-стробоскоп. В собственном гараже можно настроить систему на слух.
Сначала ослабьте крепежную гайку на распределителе зажигания. После запуска и прогрева двигателя необходимо провернуть корпус распределителя, прислушиваясь к работе двигателя. Обороты при регулировке должны достигать 2000.
Если быть внимательным, то легко слышно как прыгает скорость и есть ли провалы. Идеальным положением является работа двигателя на максимальных оборотах без сбоев. В таком положении нужно зафиксировать корпус распределителя. Если вы не опытный водитель, то все же лучше обратиться к специалисту со стробоскопом, для вашей же безопасности.
В нашей статье мы затронем такой вопрос, как замена контактного зажигания на электронное (бесконтактное) в автомобилях ВАЗ-2107, а также попытаемся понять, есть ли смысл в такой замене или нет.
Итак, зачем менять зажигание?
На многих автомобильных форумах ведутся многостраничные обсуждения преимуществ бесконтактного зажигания. Конечно, преимуществ у этого типа зажигания предостаточно.
После установки такого зажигания работа мотора становится мягкой и плавной. При разгоне автомобиля исчезают характерные для контактного зажигания провалы. В холодную погоду запустить двигатель намного проще. Ну и еще одно немаловажное преимущество – существенно сниженный расход топлива.
Устройство бесконтактной системы зажигания и принцип ее работы
Устройство бесконтактного зажигания по своей сути мало чем отличается от контактного зажигания. Единственным кардинальным отличием электронной системы является отсутствие распределителя, а также наличие в ней блока транзисторных переключателей и датчика импульсов.
При работе двигателя датчик распределения генерирует импульсы, которые поступают на транзисторный ключ. Затем с помощью этого переключателя создаются импульсы, но уже в первичной обмотке существующей катушки зажигания. Когда ток прерывается, непосредственно во вторичной обмотке нашей катушки зажигания возникает индуктивный ток высокого напряжения. После этого ток от электрического контакта распределителя поступает в необходимой последовательности на высоковольтные провода и далее на свечи.
Установка бесконтактного зажигания на автомобили ВАЗ-2107
В первую очередь, конечно, необходимо приобрести комплект оборудования для бесконтактного зажигания. Советуем приобретать комплект розжига только в проверенных местах. Не забудьте прочитать инструкцию купленного устройства. Важно, чтобы комплект бесконтактного зажигания соответствовал техническим характеристикам вашего автомобиля. Обратите внимание на длину вала распределителя – она не должна отличаться от размера вала, который установлен на вашей машине.
В стандартный комплект бесконтактного зажигания входят следующие детали:
- катушка; распределитель
- ;
- соединительные провода; блок коммутации
- ;
- четыре свечи зажигания ДВРМ;
- провода высоковольтные (комплект).
Для успешной установки бесконтактной системы зажигания необходимо соблюдать определенную последовательность действий. Первым делом нужно отключить питание автомобиля, для этого нужно снять минусовую клемму с аккумулятора. Далее отсоединяем все провода, включая основной высоковольтный, от нашей катушки зажигания. Теперь можно снять крышку распределителя. Устанавливаем ползунок распределителя в определенное положение, чтобы не сбить имеющиеся настройки зажигания. Также необходимо поставить метку на блоке мотора, чтобы правильно установить новый трамблер. Обязательно обратите внимание, что метка должна располагаться посередине пяти прорезей, которые находятся внизу распределителя. После проведения этих манипуляций можно открутить гайку и снять старый контактный распределитель зажигания.
Перед непосредственной установкой нового распределителя необходимо снять его крышку и поставить бегунок в то же положение, что и на старом распределителе. Только после этого трамблер можно вставить в отверстие в блоке двигателя. Далее совмещаем метки и зажимаем корпус распределителя гайкой.
Собираем обратно: устанавливаем крышку, закручиваем и подключаем провода. Теперь займемся катушкой зажигания. Отсоедините и аккуратно снимите старую катушку, затем установите на ее место новую. Подключаем второй конец нашего центрального высоковольтного провода к катушке, а коричневый провод, который ранее шел от трамблера к катушке, откладываем, он нам уже не пригодится.
Ставим все высоковольтные провода на свои места. К новой катушке «цепляем» два коричневых провода — к контакту «К», а два синих провода подключаем к контакту с маркировкой «В».
Определяемся с местом, куда будет крепиться выключатель. Установить его можно возле бачка омывателя. Он крепится к корпусу саморезами. Подключаем разъем к выключателю и аккуратно скручиваем провода изолентой.
Запускаем двигатель и настраиваем работу бесконтактной системы зажигания.
Видео: «БСЗ — бесконтактная система зажигания»
Практически все автомобили ВАЗ 2107 до 2005 года выпуска оснащались обычной контактной системой зажигания. Все почти так же, как и десятилетия назад. Контактная система зажигания давно изжила себя и ее место сменила более современная и совершенная — электронная. До недавнего времени у моей ВАЗ 2107 было контактное зажигание, и после установки я просто не мог узнать свою машину, о чем подробнее расскажу ниже.
Установка бесконтактного электронного зажигания своими руками
В этой процедуре нет ничего сложного и все устанавливается на те же места, что и в старой системе. Ко всему этому добавлен только электронный блок-переключатель, но для него есть специальное место под капотом автомобиля с левой стороны.
Если вы решили все это ставить, то вам необходимо приобрести в магазине или на авторынке комплект оборудования, который включает:
1. Распределитель с крышкой.
2. Катушка зажигания.
3. Переключатель.
4. Также желательно купить новые высоковольтные провода (желательно силиконовые).
Получается, что вам нужно будет поменять старую катушку зажигания и трамблер на новые из этого комплекта, а также поставить выключатель в специально отведенное место. Примерно его расположение выглядит следующим образом.
Провода подключаются достаточно просто и местами вы их точно не перепутаете, так как там все на штекерах. Единственное, что нужно помнить, так это провода катушки зажигания, хотя провода на новую лучше ставить сразу после снятия старой катушки, тогда все точно будет хорошо.
В предыдущей статье мы рассмотрели своими руками. подробная инструкция позволит справиться с задачей даже новичку.
Теперь можно немного рассказать об ощущениях, которые были после первого запуска двигателя. Так вот, если на контактах я заводился только с холодным подсосом, то теперь машина заводилась без всякого подсоса и держала ровную скорость. Тем более, что раньше нужно было ждать не менее пяти минут, пока двигатель прогреется и только тогда можно было начинать движение, иначе ДВС слабо набирал обороты.
При электронном зажигании сразу после запуска можно смело трогаться и не будет провалов и потери скорости. Двигатель сразу начинает работать ровно и уверенно. То есть раньше при обычной системе зазор был 0,5 — 0,6 мм, и соответственно искра была намного меньше, чем сейчас при увеличенном зазоре. Это многое объясняет.
После установки БСЗ проблем с подгоранием контактов и их постоянной заменой нет. Если раньше было хоть какое-то соответствие нормам и качество было неплохое, то сейчас иногда контактов не хватает даже на 5 тысяч километров.
Единственное, что может быть минусом электронного зажигания на ВАЗ 2107 это:
Немалая цена. Комплект оборудования стоит не менее 2300 рублей
— Выход из строя датчика холла, который лучше носить с собой про запас, чтобы не вставать где-то на трассе
А вообще вещь очень хорошая и удобная , по сравнению с контактной системой преимуществ гораздо больше, чем недостатков. Поэтому смело можем рекомендовать всем владельцам автомобилей ВАЗ 2107, которые еще не решились на апгрейд, ставить БСЗ — вы останетесь довольны результатом.
Аналогичный материал
Пожалуй, большинство владельцев вазовской классики прошлого века, помучавшись с контактной системой зажигания, уже заменили ее на бесконтактную. Эта статья для тех, кто только собирается или только решил провести подобный рестайлинг.
Определимся с терминологией: бесконтактное зажигание — это — электронное зажигание. Комплект БСЗ собран на полупроводниковых элементах, проще говоря, электронных элементах, что и отражено в названии. Название «Бесконтактный» тоже подходит, т.к. размыкание и замыкание цепи низкого напряжения осуществляется электронным ключом путем открытия или закрытия выходного транзистора, то есть без контактов. Для карбюраторных и инжекторных машин комплекты бесконтактного зажигания несколько отличаются. Отсюда, возможно, и возникает ошибочное мнение, что электронное зажигание и бесконтактное зажигание – это разные системы.
Причины, по которым стоит установить бесконтактное зажигание на ВАЗ 2107
Во-первых, отсутствие контактов и проблемы, связанные с их обслуживанием (чистка, регулировка зазора, после этого — настройка зажигания). Результат – более высокая надежность в эксплуатации и отсутствие необходимости постоянного контроля за работой системы зажигания.
Во-вторых, стабильное распределение искры по всем цилиндрам, так как нет размыкания контактов кулачком, а также пропадают биения и вибрации оси трамблера.
В-третьих, высокий разряд в свече зажигания на БСЗ (25-30 кВ вместо 9-12 кВ) обеспечивает качественное воспламенение топливовоздушной смеси в цилиндрах двигателя и, соответственно, более полное сгорание воздушно-топливной смеси. топливной смеси (экономия топлива около 5%), снижается содержание СО2 (на 20%), улучшаются динамические характеристики автомобиля.
В-четвертых, намного легче запустить двигатель при отрицательных температурах, т.к. напряжение на свечах зажигания не падает при малых оборотах двигателя.
Где и какую систему бесконтактного зажигания на ВАЗ 2107 можно купить
Бесконтактное зажигание на ВАЗ 2107 можно купить в любом специализированном магазине. По опыту осмелюсь дать совет — имеет смысл остановить свой выбор на комплекте БСЗВ.625-01 отечественного производства. Комплекты БСЗ производятся в Старом Осколе. И хотя его стоимость немаленькая (БСЗ на ВАЗ 2107 цена в пределах 2000 рублей), по надежности и длительному сроку службы БСЗВ.625-01 не уступает импортным аналогам.
В специализированных интернет-магазинах покупка обойдется дешевле — примерно 1700 руб. Например, на сайтах www.avtozapchasty.ru), www.autoopt.ru и т.д. Но можно купить комплектующие отдельно.
В комплект БСЗВ.625-01 входят: распределитель, катушка, выключатель, провод. Комплект прост в установке и безотказно работает уже много лет. Иногда бывает, что переключатель выходит из строя (он чувствителен к нежесткой фиксации). Но это скорее исключение, чем правило. В принципе, к качеству этого товара претензий нет. Единственным недостатком, с точки зрения автомобилистов, является высокая цена.
Как установить электронное зажигание на ВАЗ 2107
Для начала необходимо собрать инструмент, который понадобится для установки электронного зажигания на ВАЗ 2107.
Необходимые инструменты: дрель, дрель, рожковый ключ №13 , саморезы (для установки выключателя), ключ №38 (для установки двигателя в ВМТ), торцевые или накидные ключи на 8 и 10.
Бесконтактное зажигание ВАЗ-2107 легко устанавливается согласно инструкция прилагается к комплекту.
Но все же лучше один раз увидеть, чем 100 раз услышать, так что смотрите внимательно хороший видео материал по установке БСЗ.
Пояснительное видео по установке БСЗ на ВАЗ 2107
Несколько полезных советов:
Для нормальной работы бесконтактной системы зажигания необходимо поменять свечи зажигания — из категории BOSCH или NGK — на бензин и Brisk Silver — для газобензинового топлива. Можно взять чешский.
Не экономьте на проводах. Провода желательно использовать силиконовые.
Посадка разъема переключателя должна быть надежной, что означает хорошую фиксацию, иначе переключатель может преждевременно выйти из строя.
На классике выпуска до 1994 года после установки БСЗ не будет работать тахометр. Эта проблема устраняется довольно просто — в цепь «катушка-тахометр» устанавливается конденсатор или сопротивление (1,2-1,4 кОм).
Как правильно настроить бесконтактное зажигание на ВАЗ-2107
Посмотрев видео по замене зажигания с контактного на бесконтактное и прочитав инструкцию, вы устанавливаете электронный блок зажигания, можно приступать к его регулировке. Кстати желательно поставить систему зажигания с отрегулированным карбюратором и исправным ускорительным насосом.
Проще всего выставить зажигание, что называется «на слух», а затем отправиться на СТО, где с помощью специального оборудования провести окончательную доводку.
«Установка на слух» выглядит так: при работающем двигателе медленно-медленно крутите трамблер (для этого не затягивайте сильно гайку при установке) в одну и другую сторону, т. е. «туда-сюда» и осторожно послушайте работу двигателя. Найдите среднее положение, при котором скорость агрегата будет не только плавной, но и максимальной.
Но бывает, что добраться до СТО нет возможности, и тогда приходится самому выставлять зажигание.
Как электронное зажигание регулируется на ВАЗ 2107 самостоятельно
Настройка зажигания наиболее эффективна во время движения. При этом необходимы определенные условия: отсутствие ураганного ветра, наличие ровного, горизонтального участка дороги и помощника пассажира в салоне.
Двигатель должен быть прогрет до рабочей температуры. Набрав скорость до 40-50 км/ч и выдержав ее несколько минут, включив 4-ю передачу, резко нажмите на педаль газа. «Звон пальцев» должен продолжаться ровно столько, сколько нужно, чтобы машина набрала скорость от трех до пяти километров. Если после увеличения оборотов звон пропадает, настройка зажигания правильная.
«Звенит в пальцах» — не совсем правильное выражение, потому что пальцы не могут звенеть по определению.
