Какие ключевые функции предлагает осциллограф Instrustar ISDS205B. Как его характеристики помогают в диагностике электронных схем. Почему этот прибор считается универсальным инструментом для инженеров-электронщиков.
Основные возможности осциллографа Instrustar ISDS205B
Ostsillograf Instrustar ISDS205B представляет собой многофункциональный измерительный прибор, совмещающий в себе несколько устройств:
- Двухканальный цифровой осциллограф
- Анализатор спектра
- Регистратор данных
- DDS-генератор сигналов
Такая комбинация функций делает ISDS205B универсальным инструментом для диагностики и отладки электронных схем. Рассмотрим подробнее ключевые характеристики этого прибора.
Технические параметры осциллографа ISDS205B
Основные технические характеристики осциллографа Instrustar ISDS205B:
- Количество каналов: 2
- Полоса пропускания: 20 МГц
- Частота дискретизации: 48 МВыб/с
- Глубина памяти: 1 Мб на канал
- Разрешение АЦП: 8 бит
- Входной импеданс: 1 МОм, 25 пФ
- Диапазон развертки: 1 нс — 20 с
Как эти параметры влияют на возможности прибора? Полоса пропускания 20 МГц позволяет исследовать сигналы с частотами до 20 МГц. Частота дискретизации 48 МВыб/с обеспечивает детальное отображение формы сигнала. Глубина памяти 1 Мб дает возможность записывать длинные осциллограммы.
Функции анализатора спектра
Встроенный анализатор спектра значительно расширяет возможности ISDS205B по сравнению с обычным осциллографом. Какие преимущества он дает?
- Позволяет выполнять быстрое преобразование Фурье (БПФ) с выбором из 18 оконных функций
- Поддерживает размер БПФ до 1048576 точек на канал
- Выполняет спектральные измерения: анализ гармоник, SNR, THD и др.
- Имеет встроенные фильтры для обработки сигнала
Благодаря этим функциям инженер может не только наблюдать сигнал во временной области, но и анализировать его спектральный состав. Это незаменимо при отладке радиоэлектронной аппаратуры.
Возможности встроенного генератора сигналов
DDS-генератор сигналов превращает ISDS205B в полноценный измерительный комплекс. Какие сигналы он может формировать?
- Синусоидальный (1 Гц — 20 МГц)
- Прямоугольный, треугольный, пилообразный (1 Гц — 2 МГц)
- Амплитуда до 9 В (без нагрузки)
- Регулируемое смещение ±2.5 В
Наличие генератора избавляет от необходимости использовать отдельный прибор для формирования тестовых сигналов. Это экономит место на рабочем столе и упрощает процесс измерений.
Функции регистратора данных
Режим регистратора данных позволяет записывать длительные процессы. Каковы его основные параметры?
- Частота выборки до 24 МГц на канал
- Объем записи до 4 Гб
- Возможность длительной непрерывной записи
Эта функция особенно полезна при анализе медленно меняющихся сигналов или редких событий. Например, при поиске редко возникающих сбоев в работе электронных устройств.
Программное обеспечение и интерфейс подключения
ISDS205B подключается к компьютеру через интерфейс USB. Какие преимущества дает такое подключение?
- Питание прибора осуществляется от USB-порта
- Не требуется отдельный блок питания
- Компактные размеры и малый вес
- Удобство использования с ноутбуком
Прилагаемое программное обеспечение позволяет управлять всеми функциями прибора, выполнять измерения и сохранять результаты. Интерфейс программы интуитивно понятен и не требует длительного освоения.
Области применения осциллографа ISDS205B
Благодаря широкому набору функций ISDS205B находит применение во многих областях. Где он может быть особенно полезен?
- Разработка и отладка электронных устройств
- Ремонт и диагностика радиоаппаратуры
- Образовательные цели в ВУЗах и колледжах
- Хобби-электроника и радиолюбительство
Универсальность прибора делает его отличным выбором как для профессионалов, так и для начинающих электронщиков.
Сравнение ISDS205B с аналогами
Как ISDS205B выглядит на фоне конкурентов? Рассмотрим его основные преимущества:
- Сочетание 4 приборов в одном корпусе
- Высокая частота дискретизации (48 МВыб/с)
- Большая глубина памяти (1 Мб/канал)
- Наличие мощного анализатора спектра
- Доступная цена по сравнению с отдельными приборами
При этом стоит отметить, что по некоторым параметрам (например, полосе пропускания) ISDS205B уступает более дорогим моделям. Однако соотношение цена/возможности делает его привлекательным выбором для многих пользователей.
Комплектация и аксессуары
Что входит в стандартную комплектацию осциллографа ISDS205B?
- Сам прибор ISDS205B
- USB-кабель для подключения к ПК
- BNC-кабель для генератора сигналов
- CD с программным обеспечением
- Руководство пользователя
Такой комплект позволяет сразу приступить к работе, не приобретая дополнительных аксессуаров. При необходимости можно докупить дополнительные пробники или специализированные щупы.
Дополнительные возможности и особенности
Помимо основных функций, ISDS205B обладает рядом дополнительных возможностей, повышающих удобство работы:
- Автоматические измерения (частота, амплитуда, время нарастания и др.)
- Математические функции (сложение, вычитание, БПФ)
- Режим X-Y для построения фигур Лиссажу
- Сохранение и загрузка настроек прибора
- Экспорт данных в различные форматы (CSV, BMP)
Эти функции значительно расширяют аналитические возможности прибора и упрощают обработку результатов измерений.
Ограничения и недостатки
При всех достоинствах ISDS205B имеет и некоторые ограничения. На что стоит обратить внимание?
- Ограниченная полоса пропускания (20 МГц) может быть недостаточна для некоторых задач
- Зависимость от ПК ограничивает мобильность использования
- Отсутствие автономного питания
- Ограниченные возможности синхронизации по сравнению с профессиональными моделями
Однако для большинства пользователей эти ограничения не являются критичными, особенно учитывая ценовую категорию прибора.
Перспективы и возможности обновления
Возможно ли расширение функциональности ISDS205B в будущем? Рассмотрим потенциальные направления развития:
- Обновление программного обеспечения с добавлением новых функций анализа
- Выпуск модификаций с увеличенной полосой пропускания
- Интеграция с облачными сервисами для удаленного доступа к данным
- Разработка мобильных приложений для управления прибором
Производитель регулярно выпускает обновления ПО, расширяющие возможности прибора, что делает ISDS205B перспективным выбором на долгосрочную перспективу.
Осциллограф Instrustar isds205B
Instrustar ISDS205B — это двухканальный цифровой осциллограф со встроенным анализатором спектра, регистратором данных и DDS генератором. Прибор имеет частоту дискретизации 48 МВыб/с, полосу пропускания 20 МГц и глубину памяти 1 Мб. Осциллограф совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Встроенный DDS генератор порождает основные формы сигналов: синус, прямоугольный, треугольный, пилообразный, меандр. Генератор работает в диапазоне частот от 1 Гц до 20 МГц для синуса, и от 1 Гц до 2 МГц для других форм сигналов, и выдает точный сигнал, с низким уровнем искажений. Прибор имеет с одной стороны разъемы под щупы, генератор, а также два вывода для пробы. Устройство просто в эксплуатации, имеет небольшой вес и габариты.

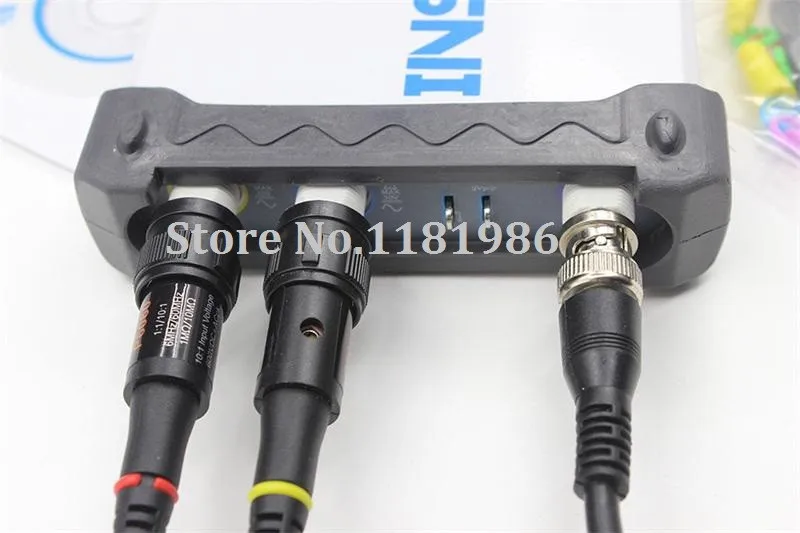

— Два щупа с выбором множителя;
— Цветные кольца и пластиковая отвертка для регулировки щупов;
— Провод для генератора сигналов;
— Кабель для подключения к ПК, длинна 1,5 м
| Характеристики осциллографа | |
| Количество каналов | 2 |
| Входной импеданс | 1 МОм, 25 пФ |
| Тип входного напряжения | AC,DC |
| Разрешение по вертикали | 8 бит |
| Входной диапазон напряжения | 6 В — 6 В (зонд X1) 60 В — 60 В (зонд X10) |
| Диапазон развертки | 1 нс — 20 с |
| Погрешность по вертикали | ±3% |
| Автоматическое обнаружение | да (10 Гц до 20 МГц) |
| Режим триггера | авто, норм. , сигнал |
| Тип триггера | нет, по фронту (нарастающему / ниспадающему) |
| Наклон триггера | ± |
| Пропускная способность | 20 МГц |
| Частота дискретизации | 48 МВыб/с |
| Глубина памяти | 1Мб |
| Вертикальный режим | Ch2, Ch3, ADD, SUB, MUL |
| Режим отображения | X, Y-T, X-Y |
| Формат данных | Osc, Excel, Bmp |
| Характеристики анализатора спектра | |
| Количество каналов | 2 |
| Пропускная способность | 20 МГц |
| Алгоритм | FFT (18 окон), корреляции, спектр мощности |
| Точки FFT | 8-1048576 на канал |
| FFT измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Фильтры | поддерживает произвольный выбор метода выборки cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss и др.  |
| Характеристики регистратора данных | |
| Входной импеданс | 1 МОм, 25 пФ |
| Частота выборки | 1 канал: 1 — 24MГц 2 канал: 1 — 24MГц |
| Количество каналов | 2 |
| Объем записи | максимум 4 Гб |
| Характеристики DDS генератора | |
| Форма сигналов | синусоидальная, треугольная, пилообразная, меандр, зубья (up / down) |
| Амплитуда | до 9 В (без нагрузки) |
| Импеданс | 200 Ом |
| Смещение | 2,5 В |
| Диапазон частот | 1 Гц — 20 МГц (синус), 1 Гц — 2 МГц (другие формы) |
| Разрешение по частоте | 1 Гц |
| Точность частоты | ±5×10-3 |
| Искажения (синус) | ≤ 0,8% (1 кГц) |
| Линейность (пила) | ≥ 98% (1 Гц — 10 кГц) |
| Скорость нарастания | 100 нс |
| Развертка | |
| Стиль развертки | линейная развертка, вход |
| Линейная развертка диапазон | 1 Гц — 20 МГц, мин 1 Гц шаг |
| Вход диапазон | 1 Гц-10 МГц, 1,10, 100 . … логарифмическая шаг |
| Общие характеристики | |
| Габариты | 14 мм × 18 мм × 3 мм |
| Вес нетто | 450 г |
| Комплектация | цифровой осциллограф Instrustar ISDS205B – 1 шт |
| осциллографические пробники — 2 шт кабель USB – 1 шт BNC-кабель – 1 шт диск с программным обеспечением — 1 шт инструкция по эксплуатации – 1 шт |

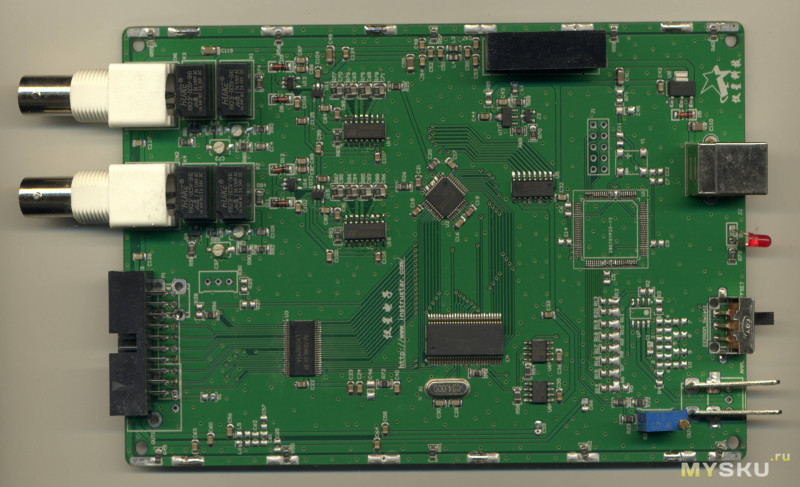

ISDS205B USB-осциллограф 2 х 20МГц, с генератором сигналов
ISDS205B — виртуальный USB-осциллограф, производства компании INSTRUSTAR, оснащён встроенным генератором произвольных форм сигнала с полосой 20МГц.
Модельный ряд серии осциллографов ISDS205:
ISDS205A — USB-осциллограф 20МГц
ISDS205B — USB-осциллограф 20МГц+ генератор DDS 20МГц
ISDS205C — USB-осциллограф 20МГц+ логический анализатор 16-ти канальный
ISDS205X — USB-осциллограф 20МГц + генератор DDS 20МГц + логический анализатор 16-ти канальный.
Осциллограф ISDS205B располагает двумя аналоговыми каналами с полосой пропускания 20 МГц, а также встроенным генератором произвольных форм сигналов.
Скорость выборки АЦП составляет 48 МВ/с, а объем памяти: 1Мб/канал.
Технические особенности виртуального осциллографа ISDS205B:
• Полоса пропускания, и количество каналов: 20 МГц х 2 канала
• Логический анализатор: 16 каналов
• Скорость выборки (АЦП): 48 МВ/с (в реальном масштабе времени)
• Режим измерений, курсорные измерения, автоматические измерения
• Расширенный объём памяти: 1Мточек/канал
• Анализатор спектра (БПФ)
• 16-ти канальный логический анализатор
• Встроенный DDS-генератор произвольных форм сигналов, до 20 МГц
• Регистратор.
Купить виртуальный осциллограф ISDS205B можете в нашем интернет магазине cityset.com.ua.
>> Cкачать программное обеспечение и руководтство пользователя ISDS205B (.
rar)
Технические характеристики USB-осциллографа ISDS205B:
• Количество каналов / полоса: 20 МГц
• Импеданс аналоговых каналов: 1 МОм, 25 пФ
• Режимы входа: открытый DC, закрытый АС, заземление
• Диапазон измерения напряжения: ±6В (1X) / ±60В (10X)
• Диапазон временной развёртки: от 1нс до 20 с.
• Скорость выборки АЦП / разрядность: 48 МВ/с / 8 бит
• Объем памяти: 1 Мточек / канал
• Режим синхронизации: авто / норм / ждущий
• Условия захвата: фронт, нарастающий фронт, ниспадающий фронт
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
Анализаторы спектра:
• Алгоритм преобразования: БПФ (18 окон), корреляционный
• Размер окна преобразования (отсчетов): 8–1048576 / канал
• Спектральные измерения: уровень гармоник (1–7), SNR (сигнал / шум), SINAD, ENOB, THD, SFDR
• Фильтры обработки: БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева)
• БИХ-фильтр поддерживает следующие типы фильтров: «Баттерворт», «Чебышев I», «Чебышев II», «Эллиптический».
Регистратор данных:
• Количество каналов: 2
• Частота квантования: 1-го канала: 1 кГц–24 МГц, 2-го канала: 1 кГц–16 МГц
• Файл записи: максимум 4 ГБ, время записи зависит от частоты оцифровки.
Генератор произвольных форм сигналов:
• Форма сигнала: синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная вверх, пилообразная вниз
• Амплитуда: ≥9 Vp-p (без нагрузки)
• Выходное сопротивление: 200 Ω ± 10 %;
• Смещение: ±2,5 В
• Диапазон частот: 1 Гц–20 МГц.
Стандартная комплектация:
• Виртуальный осциллограф ISDS205B — 1 шт. • Пробники осциллографические — 2 шт. • Кабель BNC-BNC — 1 шт. • Кабель USB — 1 шт. • Программное обеспечение, CD-диск — 1 шт. • Руководство пользователя — 1 шт. • Гарантийный талон — 12 месяцев.
Примеры применения осциллографов серии ISDS205:
В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
