Что такое безтрансформаторный блок питания

Безтрансформаторный блок питания (БТП) — это устройство для преобразования сетевого напряжения 220В в постоянное низковольтное напряжение без использования трансформатора. Основное отличие от обычных блоков питания — отсутствие громоздкого и тяжелого трансформатора.

Принцип работы БТП основан на использовании реактивного сопротивления конденсатора для ограничения тока. Благодаря этому удается значительно уменьшить габариты и вес устройства.

Преимущества и недостатки безтрансформаторных блоков питания

Основные преимущества БТП:

• Компактные размеры и малый вес
• Низкая стоимость
• Простота конструкции
• Высокий КПД (до 90%)

Недостатки:

• Отсутствие гальванической развязки от сети
• Ограниченная мощность (обычно до 10-15 Вт)
• Чувствительность к скачкам напряжения в сети

Основные схемы безтрансформаторных блоков питания 12В

Рассмотрим несколько популярных схем БТП на 12В, которые можно собрать своими руками.

Простейшая схема на двух конденсаторах

Это базовая схема БТП, содержащая минимум компонентов:

• С1 — балластный конденсатор (0,47-1 мкФ 400В)
• VD1-VD4 — выпрямительный мост (1N4007)
• С2 — фильтрующий электролит (470-1000 мкФ 25В)
• VD5 — стабилитрон на 12В

Принцип работы: конденсатор С1 ограничивает ток, выпрямительный мост преобразует переменное напряжение в пульсирующее постоянное, С2 сглаживает пульсации, стабилитрон стабилизирует напряжение на уровне 12В.

Схема с удвоением напряжения

Позволяет получить более высокое напряжение при том же балластном конденсаторе:

• С1, С2 — балластные конденсаторы (по 0,47 мкФ 400В)
• VD1-VD4 — диоды 1N4007
• С3 — фильтр (1000-2200 мкФ 35В)
• VD5 — стабилитрон на 24В
• R1 — ограничительный резистор 1-10 кОм

Диоды и конденсаторы образуют схему удвоения напряжения. Выходное напряжение около 24В стабилизируется стабилитроном до 12В.

Расчет параметров компонентов

Основные формулы для расчета БТП:

• Ток через балластный конденсатор: I = 2πfCU, где f — частота сети, C — емкость, U — напряжение сети
• Мощность нагрузки: P = UI, где U — выходное напряжение
• Емкость фильтра: C = I / (2fΔU), где ΔU — допустимые пульсации

Пример расчета для схемы на 12В 100мА:

1. I = 2 * 3,14 * 50 * 0,47*10^-6 * 220 = 0,1A
2. P = 12В * 0,1A = 1,2 Вт
3. C = 0,1 / (2*50*0,1) = 1000 мкФ

На что обратить внимание при изготовлении

Ключевые моменты при сборке БТП своими руками:

• Использовать качественные компоненты с соответствующими номиналами
• Обеспечить надежную изоляцию всех элементов от корпуса
• Установить предохранитель на входе для защиты от КЗ
• Применять радиатор для стабилизатора при токе более 100 мА
• Тщательно проверить монтаж перед включением в сеть

Области применения безтрансформаторных блоков питания 12В

БТП на 12В часто используются для питания:

• Светодиодных светильников и ленты
• Маломощной автомобильной электроники
• Зарядных устройств для гаджетов
• Систем охранной сигнализации
• Датчиков и контроллеров умного дома

При токе до 100-200 мА такие БТП могут успешно заменить обычные трансформаторные блоки питания, обеспечивая существенную экономию места и веса.

Меры безопасности при работе с безтрансформаторными блоками питания

Из-за отсутствия гальванической развязки от сети БТП требуют повышенного внимания к безопасности:

• Располагать БТП в изолированном корпусе
• Не прикасаться к схеме во включенном состоянии
• Использовать двухполюсный выключатель на входе
• Применять УЗО в цепи питания
• Не подключать к БТП устройства, имеющие контакт с человеком

При соблюдении этих мер безтрансформаторный блок питания 12В будет надежно и безопасно работать в составе различной аппаратуры.

Сравнение безтрансформаторных и импульсных блоков питания

Безтрансформаторные и импульсные блоки питания имеют свои особенности:

Параметр	Безтрансформаторный БП	Импульсный БП
Габариты	Очень компактный	Компактный
КПД	70-80%	80-95%
Мощность	До 10-15 Вт	До сотен ватт
Стоимость	Низкая	Средняя
Сложность схемы	Простая	Сложная

Безтрансформаторные БП оптимальны для маломощной аппаратуры, а импульсные — для более мощных устройств.

Заключение

Безтрансформаторные блоки питания 12В — простое и эффективное решение для питания маломощной электроники. При правильном расчете и соблюдении мер безопасности такие БП могут успешно применяться в различных устройствах, обеспечивая существенную экономию габаритов и веса по сравнению с традиционными трансформаторными блоками питания.

Бестрансформаторный блок питания 12в 5а

Данная схема бестрансформаторного блока питания для светодиодов и светодиодной ленты достаточно проста и эффективна. Собрать её можно как навесным монтажом так и изготовить для неё печатную плату. Конденсатор C2 используется в качестве фильтра. Резистор R1 ограничивает ток при включении нагрузки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ
• Primary Menu
• Источники питания
• Бестрансформаторный блок питания своими руками
• БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ.
  Безтрансформаторное питание 12в своими руками схемы
• Бестрансформаторный блок питания повышенной мощности. Схема и описание
• Блоки питания 12 Вольт 0.5 (1) Ампер
• Бестрансформаторный компактный источник питания мощностью 1,2 Вт на модуле BP5041A

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Бестрансформаторный блок питания

БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ

В большинстве современных электронных устройств практически не используются аналоговые трансформаторные блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств.

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:.

Рассмотрим упрощенную структурную схему данного устройства. Как видно из рисунка, на входе установлен понижающий трансформатор, с его помощью производится преобразование амплитуды питающего напряжения, например из В получаем 15 В. Следующий блок — выпрямитель, его задача преобразовать синусоидальный ток в импульсный гармоника показана над условным изображением. Для этой цели используются выпрямительные полупроводниковые элементы диоды , подключенные по мостовой схеме.

Их принцип работы можно найти на нашем сайте. Следующий блок играет выполняет две функции: сглаживает напряжение для этой цели используется конденсатор соответствующей емкости и стабилизирует его. Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции — трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию.

Вес такого агрегата — около 4-х килограмм, габариты хх89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе. Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов. Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

В отличие от понижающего трансформатора, сердечник этого устройства изготавливается из ферримагнитных материалов, это способствует надежной передачи ВЧ сигналов, которые могут быть в диапазоне кГц.

Характерная особенность ИТ заключается в том, что при его подключении критично включение начала и конца обмоток. Небольшие размеры этого устройства позволяют изготавливать приборы миниатюрных размеров, в качестве примера можно привести электронную обвязку балласт светодиодной или энергосберегающей лампы.

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства — инвертора. На практике применяется последний вариант. Это связано как с простотой исполнения, так и тем, что у ШИМ неизменна коммуникационная частота, в отличие от двух остальных способов модуляции. Структурная схема, описывающая работу контролера, показана ниже. Генератор задающей частоты формирует серию прямоугольных сигналов, частота которых соответствует опорной.

Ко второму входу этого устройства подводится сигнал U УС , поступающий с регулирующего усилителя. Сформированный этим усилителем сигнал соответствует пропорциональной разности U П опорное напряжение и U РС регулирующий сигнал от цепи обратной связи. То есть, управляющий сигнал U УС , по сути, напряжением рассогласования с уровнем, зависящим как от тока на грузке, так и напряжению на ней U OUT.

Данный способ реализации позволяет организовать замкнутую цепь, которая позволяет управлять напряжением на выходе, то есть, по сути, мы говорим о линейно-дискретном функциональном узле. На его выходе формируются импульсы, с длительностью, зависящей от разницы между опорным и управляющим сигналом. На его основе создается напряжение, для управления ключевым транзистором инвертора. Процесс стабилизации напряжения на выходе производится путем отслеживания его уровня, при его изменении пропорционально меняется напряжение регулирующего сигнала U РС , что приводит к увеличению или уменьшению длительности между импульсами.

В результате происходит изменение мощности вторичных цепей, благодаря чему обеспечивается стабилизация напряжения на выходе. Для обеспечения безопасности необходима гальваническая развязка между питающей сетью и обратной связью. Как правило, для этой цели используются оптроны. Если сравнивать аналоговые и импульсные устройства одинаковой мощности, то у последних будут следующие преимущества:.

Наличие ВЧ помех, это является следствием работы высокочастотного преобразователя. Такой фактор требует установки фильтра, подавляющего помехи. К сожалению, его работа не всегда эффективна, что накладывает некоторые ограничения на применение устройств данного типа в высокоточной аппаратуре.

Особые требования к нагрузке, она не должна быть пониженной или повышенной. Как только уровень тока превысит верхний или нижний порог, характеристики напряжения на выходе начнут существенно отличаться от штатных.

Как правило, производители в последнее время даже китайские предусматривают такие ситуации и устанавливают в свои изделия соответствующую защиту. Практически вся современная электроника запитывается от блоков данного типа, в качестве примера можно привести:. Настройка сводится к подбору номиналов R2 и С5, обеспечивающих возбуждение генератора при входном напряжении В.

Спасибо за лекцию. Но совсем не раскрыта работа С7, С8. Расскажите как они участвуют в работе силовых триодов. Например; 1. На схеме, приведенной в статье, силовые триоды просто отсутствуют в большинстве случаев их давно вытеснили полупроводниковые приборы, исключение составляют радиостанции и некоторое оборудование с частотой в сотни МГц. Конденсаторы С7 и С8 используются для подключения микросхемы стабилизатора, в данном примере рассмотрена модель КР Если рассмотреть работу конденсаторов более детально, то С7 выступает в роли сглаживающего фильтра.

Он необходим, так как с диодного моста VD8…VD11 поступает импульсное напряжение, а введение параллельно выводам моста конденсатора приводит к плавному нарастанию напряжения. Благодаря С7 на выводы стабилизатора D1 17 — 8 подается более сглаженная форма кривой напряжения. Конденсатор С8 выполняет идентичную функцию, но уже по отношению полученного со стабилизатора напряжения, подаваемого дальше на нагрузку.

Он также сглаживает возможные пульсации и выравнивает форму кривой. Как видите, установка конденсаторов С7 и С8 необходима для корректировки рабочих параметров блока питания. Они актуальны для электронных потребителей, если же блок питает чисто резистивную нагрузку, эти конденсаторы могут не устанавливаться.

Просто опечатался. Тут спасибо. А по ферримагнитным материалам — тут вы не правы. Именно о них и идет речь в статье.

Не путать с ферромагнетиками. Имеется зарядка от телефона с выходом 5в 2А, возможно ли доработать схему с выходом на 12в 20А для запитки шуруповёрта.

На фото блок сделан не грамотно, есть блоки питания позволяющие подключать внешнее управление собранное на микросхеме к примеру NCPA, если нет точки куда подключить управление то можно блок разобрать и найти по схеме куда подпаять выход схемы управления. Блок желательно на 15 В. У нас на производстве так делают, и АКБ заряжается и напряжение 13,8 В выдаёт. Стоит ещё ключ переключающий АКБ для питания нагрузки при пропадании напряжения в сети.

Будут вопросы пишите. Да была неточность. Сейчас я переписал и актуализировал данную статью. Надеюсь будет вам полезно! Спасибо всё понятно. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно.

Комментарии и отзывы Комментарии: Опишите работу конкретной схемы если не сложно. Для чего служат vd5, vd6, vd7, c6? Макаров Дмитрий автор. Мощность такого телефонного БП не превышает Вт, на 12В максимум 1 ампер получите. А если просто необходимо поднять напряжение с 5 до 12 вольт?

Васька Сашин. Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас Карта сайта.

Primary Menu

By chep , May 21, in Схемотехника для начинающих. Подскажите пожалуйста! Возможно ли смастерить простой и компактный безтрансформаторный блок питания на 12В и 5А , для запитки автомобильного прикуривателя в сеть В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Зделать то можно все, но: Понижать напряжение с помощью делителя, нерационально будет выделятся много тепла.

Бестрансформаторный компактный источник питания мощностью 1,2 Вт на модуле BPA Сигналы с выходов блоков контроля напряжения и тока поступают на Источник питания 12 В/0,1 А на основе модуля BPA В и средний выпрямленный ток более 0,5 А. Сглаживающий конденсатор C1.

Источники питания

Итак, давайте разберем последовательность расчета бестрансформаторного источника питания, рассмотренного в предыдущей статье. Описанная метода не претендует на истину в последней инстанции и может отличаться от других источников. Дополнительную информацию по такой схеме можно почерпнуть на зарубежных ресурсах, погуглив в сети запрос «capacitor power supply». Первое от чего мы должны отталкиваться при расчете бестрансформаторного источника питания — это ток нагрузки. На рисунке 1 он обозначен как Iam, а в качестве нагрузки выступает резистор R3. Заменим этот резистор небольшой схемой с микроконтроллером и определим потребляемый ею ток. Второй способ, конечно, будет точнее, но он осуществим только при наличии собранной схемы.

Бестрансформаторный блок питания своими руками

Этот раздел посвящен силовой электронике. В данном разделе вы найдете схемы блоков питания , зарядных устройств , преобразователей напряжения, инверторов и др. Также, приглашаем всех в форум по блокам питания, стабилизаторам и ЗУ , где на ваши вопросы постараются ответить грамотные специалисты и участники форума. Обнаружен блокировщик рекламы.

Бестрансформаторные блоки питания. Сейчас в доме имеется много малогабаритной аппаратуры, которой требуется постоянное питание.

БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ. Безтрансформаторное питание 12в своими руками схемы

При проектировании источника питания разработчик сталкивается с различными требованиями и ограничениями: минимальный размер, наименьшее количество компонентов при максимально достижимой надежности и эффективности, простота, энергосбережение и т. Перечисленным требованиям в полной мере отвечают модули питания японской компании Rohm. Номенклатура модулей достаточно широка, она позволяет строить бестрансформаторные сетевые источники питания мощностью от 0,5 до 4,8 Вт или изолированные источники питания мощностью 10 или 12 Вт. Основные параметры модулей приведены в таблице 1. Таблица 1.

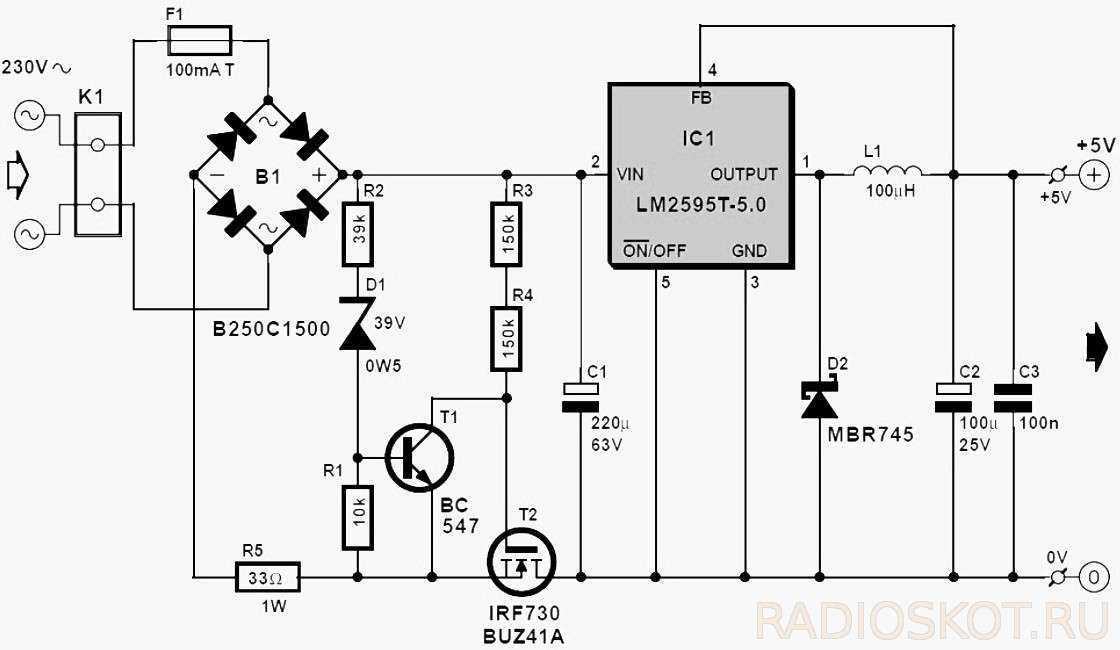

Бестрансформаторный блок питания повышенной мощности. Схема и описание

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Что-то не так?

Связано это с тем, что при питании от бестрансформаторного блока устройство . Его выходное напряжение составляет 12 В. Если необходима .

Блоки питания 12 Вольт 0.5 (1) Ампер

Схема бестрансформаторного источника питания приведена на рисунке 1. Выходное напряжение схемы двенадцать вольт, в принципе, его можно менять, устанавливая вместо VD3, стабилитроны с другим напряжением стабилизации. Схема обеспечивает выходной ток до ма. Параллельно конденсаторам С1 и С2 можно подключить еще один такой же, тогда отдаваемый в нагрузку ток возрастет до ма.

Бестрансформаторный компактный источник питания мощностью 1,2 Вт на модуле BP5041A

ВИДЕО ПО ТЕМЕ: Блок питания своими руками

Минусом схемы можно считать то, что есть опасность случайно дотронуться к работающему источнику и получить удар током. Автор статьи — egoruch Схемы бестрансформаторного питания: с балластным резистором, с балластным конденсатором, с импульсным преобразователем. Сегодня мы рассмотрим несколько схем, предназначенных для питания радиолюбительских устройств без использования сетевого трансформатора — бестрансформаторные источники питания.

Диод Шоттки.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно.

В большинстве современных электронных устройств практически не используются аналоговые трансформаторные блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств. Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:.

Простейший бестрансформаторный источник питания для светодиодной матрицы

Для питания многих светодиодных лампочек и прожекторов требуется 12 В, что вынуждает покупать или где-то доставать источник питания. На самом деле его можно сделать самому из недорогих запчастей.

Материалы:

• Светодиодная матрица 12 В 5 Вт.

• 4 диода 1N4007;

• керамический конденсатор 1 мкФ, напряжение не ниже 400 В;

• 1 резистор в промежутке 300 кОм — МОм;

• конденсатор 220 мкФ 25 В;

• электрокабель с вилкой.

Сборка бестрансформаторного источника

Для начала нужно спаять между собой 4 диода 1N4007, по схеме как на фото. Обратите внимание на полярность. Важно, чтобы направление анода и катода были как на фотографии. Начинающим любителям радиотехники нужно просто ориентироваться по серой полоске по окружности корпуса диода. Как видно одна пара из них соединяются полоской к полоске, а вторая темными сторонами. Соответственно между собой пары спаяны полоса к однотонной стороне.

У конденсатора 220 мкФ 25 В нужно разогнуть контакты и припаять их к рамке из диодов. На его корпусе имеется продольная полоса. Противоположный к ней электрод паяется к контактам диодов соединенных полоска к полоске. Примыкающий до метки контакт скрепляется соответственно с диодами со стороны противоположной до полос.

Далее к имеющейся схеме припаивается одним усиком керамический конденсатор 1 мкФ (105J). Для этого его следует расположить по левую руку и повернуть маркировкой к себе.

Между усиками керамического конденсатора впаивается резистор 1 МОм. В нем нет полярности, поэтому его можно расположить любой стороной. Этот резистор нужен для разряда конденсатора, когда питание отключено от всей цепи.

К схеме подключается потребитель. В данном случае используется светодиодная матрица на 12 В и 5 Вт.

Чтобы он светил, нужно соблюсти полярность. Минус присоединяется к электродам со стороны полоски на конденсаторе 220 мкФ 25 В. Плюс паяется напротив.

Чтобы запитать схему от сети 220В нужно присоединить двухжильный кабель с вилкой. Одна жила паяется к электроду керамического конденсатора и резистора, а вторая к незадействованной противоположной части рамки из диодов.

Включаем в сеть.

Работает отлично.

Важно! Техника безопасности

Это очень дешевый в изготовлении источник для питания светодиодов и их матриц, но он имеет один очень существенный недостаток: к нему нельзя прикасаться, чтобы не получить разряд в 220 В, так как вся схема не имеет гальванической развязки. Поэтому не всем может подойти эта самоделка.
Готовый источник необходимо разместить в коробе из диэлектрического материала. Во время работы запрещается дотрагиваться даже до светодиодной матрицы, учтите это обязательно.

Смотрите видео

Как сделать бестрансформаторный или электронный источник питания/драйвер

Как сделать бестрансформаторный или электронный источник питания/драйвер

Как сделать бестрансформаторный 12-вольтовый компактный электронный источник питания постоянного тока или драйвер/зарядное устройство на 1 или 2 или более ампер.

Автор:Alok kumar

Сегодня мы узнаем, как спроектировать и изготовить самый дешевый и компактный бестрансформаторный электронный блок питания или емкостный блок питания 12 В 1 или 2 А в соответствии с нашими требованиями. На самом деле, на рынке доступно много блоков питания, но большинство из них основаны на трансформаторах/smp и очень большие, громоздкие, уродливые, дорогие и имеют очень сложную схему, которую может понять даже новичок.

Итак, давайте приступим к изучению процедуры проектирования, чтобы мы могли сделать желаемый электронный блок питания.

Самым большим преимуществом этой описанной схемы является то, что она в значительной степени не зависит от колебаний входного напряжения.

Здесь мы предполагаем, что используемый здесь источник входного питания — 220 В переменного тока ИЛИ 110 В переменного тока, 50–60 Гц от домашней розетки напрямую.

НЕОБХОДИМЫЕ КОМПОНЕНТЫ:

C1= 400В, 1395К Конденсатор или (Подключите три караминовых конденсатора 400В, 475К параллельно или три караминовых конденсатора 2мкФ/400В) Переменный ток, затем используйте 250 В/1395к).

[Приведенная выше схема проверена и протестирована мной и отлично работает, так что сделайте ее, сэкономьте деньги и наслаждайтесь.]

РАБОТА ВЫШЕУКАЗАННОЙ ЦЕПИ

В приведенной выше схеме R1 на самом деле ничего не делает, но служит для сопротивления прокачки, что означает, что он постепенно разряжает заряд, хранящийся в C1, когда цепь не используется (это может занять от 1 до 15 секунд). в зависимости от его значения и количества накопленного заряда).

Этот блок питания лучше всего подходит для емкостных нагрузок, таких как зарядка аккумулятора, драйверы светодиодов или любая емкостная нагрузка…

Итак, прочитав пост ниже, вы, ребята, сможете спроектировать и изготовить блок питания с любым номинальным током и напряжением в соответствии с вашими требованиями. Поэтому, пожалуйста, будьте сосредоточены и внимательны, чтобы понять технические характеристики.

[Инструкция: Вышеприведенный проект относится к сети переменного тока и не изолирован от сети переменного тока, поэтому будьте осторожны и всегда работайте под руководством любого старшего, если вы полный новичок. Пожалуйста, всегда держите одну руку в кармане при работе с любой цепью под напряжением, чтобы ток не проходил через ваше сердце только для безопасности].

ИСПОЛЬЗУЙТЕ РАЗЪЕМЫ ВТУЛКИ И ВНУТРЕННИЕ РАЗЪЕМЫ ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ОТ ЗАРЯЖЕННОГО КОНДЕНСАТОРА.

В моем следующем посте я собираюсь опубликовать схему 12V 5 амперного трансформатора без электронного импульсного источника питания (или на основе SMPS) или драйвера.

Рекомендуемые сообщения:

1. Сделать схему бестрансформаторного питания 30 вольт 1 ампер
2. Изготовление бестрансформаторного электронного источника питания 12 В 5 А
SMPS
3. Изготовить 12В 10А, 20А, 30А, 40А регулируемый бестрансформаторный электронный источник питания SMPS
4. Простой источник питания SMPS 12 В, 1 А, зарядное устройство, схема драйвера светодиодов
5. Сделать блок питания 5В 2А простой схемой IC 78S05
6. Схема зарядного устройства для аккумулятора сотового телефона 5 В 1 А от сети 220/110 В
7. Make 48V Бестрансформаторная электронная схема автоматического зарядного устройства для батарей
8. Сделать зарядку для ноутбука (эффективную и надежную) из автомобильного аккумулятора 12v

Сегодня мы изучим новый тип схемы, широко известную RC-цепь или емкостной источник питания, которая является самой простой и дешевой схемой, которую вы когда-либо найдете.

Я создал эту схему во время исследования способов увеличения выходной мощности электронных или бестрансформаторных источников питания для емкостных нагрузок.

Итак, теперь возникает вопрос: как сделать эту замечательную и простую часть схемы бестрансформаторного электронного источника питания или драйвера светодиодов в домашних условиях.

C1= 400 В, конденсатор 1395 кОм или (подключите три конденсатора 400 В/475 кОм или два конденсатора 2 мкФ/400 В параллельно для емкости 1,2 ампера или выше для более высокого тока в соответствии с приведенными ниже расчетами).

R1 = резистор 10 МОм или 1 МОм мощностью 1 Вт.

D1-D4= IN5408 (4 ДИОДА)(просто выберите диоды, которые имеют двойное сопротивление для наших требований по току, например, для 2 ампер выберите диод с номиналом 4 ампера…)

R2= 10 Ом 1 или 2 Вт.( 2 Вт будет лучше для обработки или рассеивания тепла)

C2 = 1000 мкФ (микрофарадей), 50 В (число 2, если вы обнаружите, что выход колеблется, подключите их параллельно для лучшей фильтрации пульсаций, возникающих из-за выпрямления переменного тока ток сети).

z1 = стабилитрон на 15 В для предотвращения любых колебаний напряжения, вызванных колебаниями входного напряжения, для регулирования нашего выхода постоянного тока до максимум 15 В в крайнем случае.

{примечание: вы должны добавить 10 МОм или 1 МОм в качестве сопротивления сброса параллельно C2 для разрядки заряда, хранящегося в C2, иначе вы можете получить удар сильного тока или импульсный ток во время заряда, накопленного в конденсаторе, если этот заряд не разряженный, когда цепь не работает, он будет оставаться в течение очень долгого времени, и кто-то может получить удар током. В последующих постах мы изучим технику устранения любых импульсных токов путем включения схемы лома на выходе. Чтобы лучше понять эту схему и упростить ее, просто подключите конденсатор большей емкости к конденсатору C1.}

{Не прикасайтесь к клеммам голыми руками, даже если драйвер отключен. Сначала разрядите C1 и C2, замкнув вместе входную и выходную клеммы. при этом будет генерироваться искра, это означает, что накопленный заряд полностью разряжен вами. Только после этого следует прикасаться к любой клемме, либо оставить на некоторое время, прежде чем прикасаться к клеммам, чтобы стравливающее сопротивление сработало на разрядку накопленного в конденсаторе С1 заряда.}

Расчетов:

Если мы используем 2 мкФ/400 В (поскольку он легко доступен на рынке), ТО:

емкостное сопротивление, обеспечиваемое конденсатором (2 мкФ/400 В), подключенным к сети, составляет:
x= 1/(2*pi*f *c) где pi равно 22/7, а f — частота сети, например, 50 Гц или 60 Гц
, затем
теперь реактивное сопротивление или импеданс (или просто сопротивление) всего тока = sqrt(R+x), где R — сопротивление или нагрузка и провода все вместе подключены к цепи, а sqrt означает квадратный корень из (R+X)
теперь выходной ток i=(v/z), где v= напряжение сети 220 В или 111 В
Теперь вы можете рассчитать емкость цепи в соответствии с требуемым током.

Если вы хотите увеличить выходной ток, просто увеличьте значение емкости конденсатора C1 или просто подключите дополнительные конденсаторы C1 параллельно, если вы не можете найти конденсатор подходящего номинала на рынке.

Здесь C2 используется только как фильтр для уменьшения пульсаций выходного сигнала (он действует как фильтр для сглаживания желаемого выходного постоянного тока).

Z1 — стабилитрон для защиты электроприборов от перенапряжения.

Если вы хотите уменьшить номинальное напряжение, просто используйте соответствующий стабилитрон

Если вы хотите увеличить номинальное напряжение схемы в два раза, просто используйте схему удвоения, чтобы удвоить напряжение, но загвоздка в том, что ток уменьшится вдвое, а частота стать дважды означает 120 Гц. поэтому в соответствии с вашими требованиями просто увеличьте выходной постоянный ток, просто добавив конденсатор большой емкости или добавьте больше C1 параллельно, если вам нужно высокое выходное напряжение постоянного тока

При проблемах с расчетом емкости C1 или любых проблемах, связанных с этой объясненной схемой, пожалуйста, ответьте в разделе комментариев, и я буду рад помочь, ответив как можно скорее.

Если вы найдете вышеприведенную схему интересной или полезной, поделитесь ею, это будет нашей наградой с вашей стороны.

 Спасибо за прочтение.

Новое сообщение Главная

Подписаться на: Почтовые комментарии (Атом)

Безтрансформаторная цепь питания переменного тока в постоянный с использованием разделительного конденсатора

3 февраля 2022 г. , Charles Clark Оставить комментарий

Производство низковольтного источника питания постоянного тока из источника питания переменного тока является первой и наиболее важной задачей, с которой сталкиваются многие разработчики электроники и любители. Прямой метод заключается в использовании понижающего трансформатора для снижения 230 В или 110 В переменного тока до предпочтительного уровня низкого напряжения переменного тока.

Но Circuitsgallery предлагает наиболее подходящий метод для создания недорогой источник питания за счет отказа от использования громоздких трансформаторов . Да, вы можете собрать блок питания для своей разработки без трансформатора . Эта схема настолько проста, что в ней используется конденсатор , снижающий напряжение, последовательно с фазной линией.

Бестрансформаторная цепь питания переменного тока в постоянный ток также называется конденсаторной цепью питания . Он может генерировать 5 В, 6 В, 12 В 150 мА от 230 В или 110 В переменного тока с использованием соответствующих стабилитронов.

Схема цепи питания переменного тока в постоянный без трансформатора

Цепь питания переменного тока в постоянный без трансформатора

Компоненты, необходимые для цепи питания конденсатора

1. Резисторы (470 кОм, 1 Вт; 100 Ом)
2. Конденсаторы (2,2 мкФ, 400 В, X 1000 мкФ, 50 В)
3. Мостовой выпрямитель (4 диода 1N4007)
4. Стабилитрон (6,2 В, 1 Вт)
5. Светодиод (опционально) также называется конденсаторным источником питания, поскольку в нем используется специальный тип конденсатора переменного тока, включенного последовательно с основной линией электропередачи.
6. Обычный конденсатор не подойдет, так как скачки напряжения в сети вызовут дыры в диэлектрике, и конденсатор треснет при прохождении тока из сети через конденсатор.
7. Конденсатор номинального класса X, пригодный для использования в сети переменного тока, необходим для снижения напряжения переменного тока.
8. Резьбовые конденсаторы номиналом А X предназначены для переменного тока 250В, 400В, 600В. Также доступны версии с более высоким напряжением. Понижающий конденсатор неполяризован, поэтому его можно подключить в цепи любым способом.
9. Резистор 470 кОм — это стабилизирующий резистор, который отводит накопленный ток от конденсатора, когда цепь отключена. Это позволяет избежать возможности поражения электрическим током.
10. Пониженное напряжение переменного тока выпрямляется с помощью схемы мостового выпрямителя. Мы уже говорили о мостовых выпрямителях. Затем пульсации снимаются конденсатором на 1000 мкФ.
11. Эта схема обеспечивает 24 вольта при токе 160 мА на выходе.
