Fm приемник. FM-приемники: устройство, принцип работы и ключевые характеристики

Как устроен FM-приемник. Какие основные блоки входят в его состав. На каких принципах основана работа FM-радио. Какие параметры определяют качество приема FM-сигнала. Как выбрать хороший FM-приемник.

Принцип работы FM-радио

FM-радио (частотная модуляция) использует изменение частоты несущего сигнала для передачи звуковой информации. В отличие от AM-радио, где модулируется амплитуда, в FM меняется частота волны-носителя. Это обеспечивает более высокое качество звука и устойчивость к помехам.

Основные этапы работы FM-системы:

1. Модуляция звукового сигнала на передатчике
2. Передача модулированного сигнала по радиоволнам
3. Прием и усиление сигнала приемником
4. Демодуляция и восстановление исходного звука

Структура FM-приемника

Современный FM-приемник состоит из нескольких ключевых блоков:

• Антенна — принимает радиосигнал
• Входной РЧ-усилитель — усиливает слабый сигнал с антенны
• Гетеродин и смеситель — преобразуют сигнал в промежуточную частоту
• Усилитель промежуточной частоты
• Частотный детектор — выделяет звуковой сигнал
• Усилитель низкой частоты
• Динамик или выход на наушники

Ключевые характеристики FM-приемников

При выборе FM-приемника важно обращать внимание на следующие параметры:

Чувствительность

Чувствительность определяет способность приемника принимать слабые сигналы. Измеряется в дБмкВ или мкВ. Чем меньше значение, тем лучше чувствительность. Хорошим показателем считается чувствительность 1-2 мкВ.

Избирательность

Избирательность характеризует способность приемника выделять нужный сигнал на фоне помех. Измеряется в дБ. Значение выше 60 дБ считается отличным показателем.

Динамический диапазон

Отражает разницу между максимальным и минимальным уровнем сигнала, который способен обработать приемник без искажений. Измеряется в дБ, хорошим считается значение более 80 дБ.

Особенности приема FM-сигнала

FM-радио имеет ряд преимуществ перед AM-вещанием:

• Более высокое качество звука
• Меньшая подверженность атмосферным помехам
• Возможность передачи стереозвука

Однако у FM есть и свои особенности:

• Меньшая дальность приема по сравнению с AM
• Чувствительность к многолучевому распространению сигнала
• Эффект «захвата» — прием только самого мощного сигнала на близких частотах

Современные технологии в FM-приемниках

Развитие электроники привело к появлению новых технологий в FM-радио:

Цифровая обработка сигнала (DSP)

DSP-технологии позволяют улучшить качество приема, снизить уровень шумов и помех. Как работает цифровая обработка в FM-приемнике? Аналоговый сигнал преобразуется в цифровой вид, обрабатывается специальными алгоритмами и затем снова преобразуется в аналоговую форму.

RDS (Radio Data System)

Система RDS передает дополнительную текстовую информацию вместе с FM-сигналом. Что позволяет делать RDS в современных приемниках?

• Отображать название радиостанции
• Показывать информацию о текущей передаче или композиции
• Автоматически переключаться на более мощный передатчик той же станции
• Передавать сигналы точного времени

Выбор FM-приемника для разных целей

При выборе FM-приемника следует учитывать цель его использования:

Домашние стереосистемы

Для домашнего использования важны:

• Высокое качество звука
• Наличие стереорежима
• Возможность подключения внешней антенны
• Наличие RDS

Автомобильные приемники

В автомобиле ключевыми факторами становятся:

• Устойчивость к помехам
• Быстрое переключение станций
• Возможность сохранения большого числа предустановок
• Интеграция с мультимедийной системой автомобиля

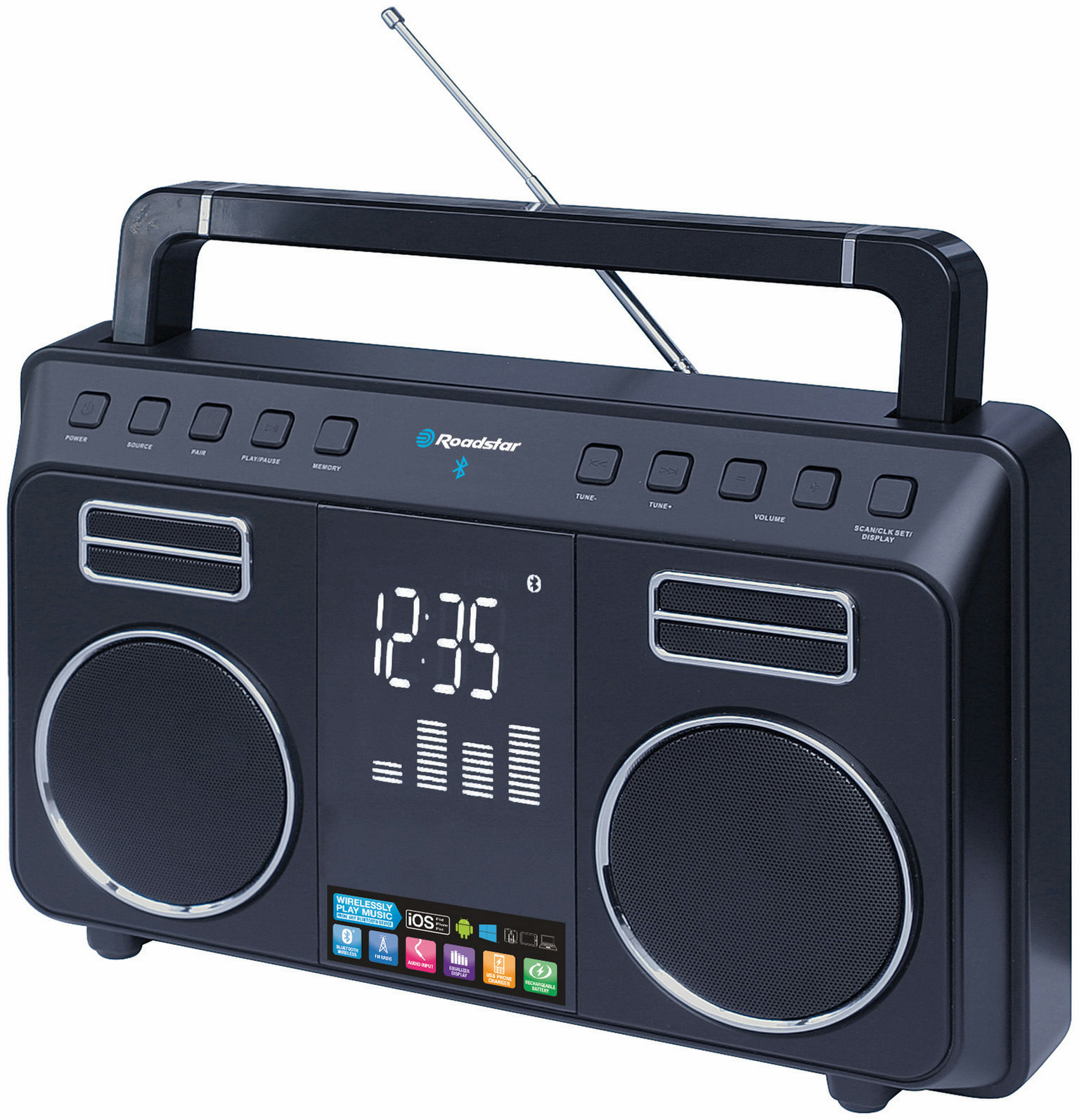

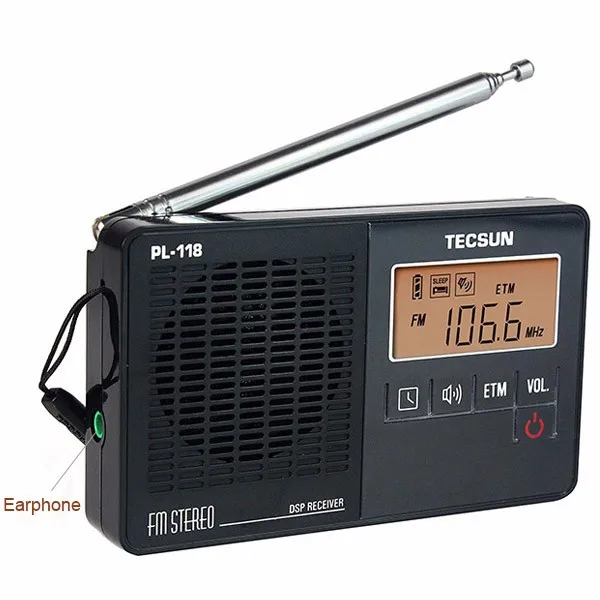

Портативные приемники

Для переносных устройств важно:

• Компактность и легкий вес
• Длительное время работы от батарей
• Наличие наушников
• Простота управления

Проблемы приема FM-сигнала и их решение

Какие факторы могут ухудшать качество приема FM-радио? Как с этим бороться?

Слабый сигнал

Причины: большое расстояние до передатчика, препятствия на пути сигнала.

Решения:

• Использование более чувствительного приемника
• Установка внешней направленной антенны
• Выбор оптимального места расположения приемника

Многолучевое распространение

Причина: отражение сигнала от препятствий, приводящее к интерференции.

Решения:

• Изменение положения антенны
• Использование приемника с системой подавления многолучевости
• Применение направленной антенны

Интерференция от электронных устройств

Причина: помехи от бытовой техники, компьютеров, мобильных телефонов.

Решения:

• Удаление приемника от источников помех
• Использование экранированных кабелей
• Применение фильтров питания

Перспективы развития FM-радио

Несмотря на развитие цифрового и интернет-радио, FM-вещание остается востребованным. Каковы перспективы этой технологии?

• Внедрение цифровых технологий обработки сигнала в аналоговое FM-радио
• Расширение возможностей RDS и других систем передачи дополнительной информации
• Интеграция FM-приемников в смартфоны и другие мобильные устройства
• Развитие гибридных систем, сочетающих аналоговое FM-вещание и цифровые технологии

FM-радио продолжает оставаться важной частью медиа-ландшафта, предлагая простой и надежный способ приема информации и развлекательного контента. Понимание принципов работы и ключевых характеристик FM-приемников позволяет сделать правильный выбор устройства и обеспечить качественный прием радиосигнала.

NK0705 — DIY FM приемник

NK0705 — DIY FM приемник — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

NK0705 — DIY FM приемник — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

У нас Вы можете купить Мастер Кит NK0705 — DIY FM приемник — набор для пайки: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

Мастер Кит, NK0705, DIY FM приемник — набор для пайки, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

https://masterkit.ru/shop/26082025

Набор для сборки FM приемника предназначен для обучения навыкам пайки, чтения схем и практической настройки и сборки реальных электронных устройств. В результате сборки радиолюбитель получает ФМ-радиоприемник с диапазоном принимаемых частот 87 МГц- 108 МГц с питанием от одной аккумуляторной батареи 18650.

Возрастное ограничение 14+

Есть в наличии

---

Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине

---

1 590

в корзине 0 шт.

---

Набор для сборки FM приемника предназначен для обучения навыкам пайки, чтения схем и практической настройки и сборки реальных электронных устройств. В результате сборки радиолюбитель получает ФМ-радиоприемник с диапазоном принимаемых частот 87 МГц- 108 МГц с питанием от одной аккумуляторной батареи 18650.

Возрастное ограничение 14+

Технические характеристики

Напряжение питания, В	3,7
Диапазон принимаемых частот, МГц	87…108
Температура эксплуатации, С	0… 50
Рабочая влажность, %	5…95
Чувствительность, μV	1,5
Габариты, мм	170 * 110 *60

---

Инструкции

• Инструкция

---

Дополнительная информация

Радиоприемник собран на современной однокристальной микросхеме RDA5807FP которая представляет собой готовый приемник интегрированный с синтезатором частоты, с преселекцией по промежуточной частоте и декодером RDS. Сигнал с антенны через колебательный контур поступает на 4 контакт микросхемы, управление частотой приема осуществляется двумя кнопками связанными с контактами 7 и 8. Синтезатор преобразователя промежуточной частоты приемника использует в качестве опорной частоты кварц присоединенный к 9 ножке схемы. Регулировка громкости происходит кнопками, подключенными к выводам 15 и 16. Выход стереосигнала происходит с контактов 12, 13 через катушки индуктивности и емкости на усилитель мощности построенной на МС TDA2822. Выходной усилитель нагружен на динамическую головку. Питание радиоприемника осуществляется аккумуляторной батареей 18650 (аккумулятор в комплект не входит), зарядка которой происходит через разъем J1.

Аналогичные устройства

---

---

С этим товаром покупают

Copyright www.maxx-marketing.net

Принципы общения — FM-радио — CoderLessons.com

Мультиплексирование с частотным разделением используется в радио и телевизионных приемниках. Основное использование FM для радиосвязи. Давайте посмотрим на структуру FM-передатчика и FM-приемника вместе с их структурными схемами и работой.

FM-передатчик

FM-передатчик – это целое устройство, которое принимает аудиосигнал в качестве входного сигнала и передает FM-модулированные волны на антенну в качестве выходного сигнала для передачи. FM-передатчик состоит из 6 основных этапов. Они проиллюстрированы на следующем рисунке.

Работу FM-передатчика можно объяснить следующим образом.

• Аудиосигнал с выхода микрофона поступает на предварительный усилитель, который повышает уровень модулирующего сигнала.

• Этот сигнал затем передается на фильтр верхних частот, который действует как сеть с предварительным выделением для фильтрации шума и улучшения отношения сигнал / шум.

• Этот сигнал далее передается в цепь модулятора FM.

• Цепь генератора генерирует высокочастотную несущую, которая подается на модулятор вместе с модулирующим сигналом.

• Несколько ступеней умножителя частоты используются для увеличения рабочей частоты. Даже тогда мощности сигнала недостаточно для передачи. Следовательно, РЧ-усилитель мощности используется в конце для увеличения мощности модулированного сигнала. Этот FM-модулированный выходной сигнал наконец передается на антенну для передачи.

Аудиосигнал с выхода микрофона поступает на предварительный усилитель, который повышает уровень модулирующего сигнала.

Этот сигнал затем передается на фильтр верхних частот, который действует как сеть с предварительным выделением для фильтрации шума и улучшения отношения сигнал / шум.

Этот сигнал далее передается в цепь модулятора FM.

Цепь генератора генерирует высокочастотную несущую, которая подается на модулятор вместе с модулирующим сигналом.

Несколько ступеней умножителя частоты используются для увеличения рабочей частоты. Даже тогда мощности сигнала недостаточно для передачи. Следовательно, РЧ-усилитель мощности используется в конце для увеличения мощности модулированного сигнала. Этот FM-модулированный выходной сигнал наконец передается на антенну для передачи.

Требования получателя

Радиоприемник используется для приема сигналов как диапазона AM, так и диапазона FM. Обнаружение AM выполняется с помощью метода, называемого Обнаружение огибающей, а обнаружение FM выполняется с помощью метода, называемого частотной дискриминацией .

Такой радиоприемник имеет следующие требования.

• Это должно быть экономически эффективным.

• Он должен принимать сигналы AM и FM.

• Приемник должен иметь возможность настраивать и усиливать нужную станцию.

• Он должен иметь возможность отклонять нежелательные станции.

• Демодуляция должна быть сделана для всех сигналов станции, независимо от частоты несущей.

Это должно быть экономически эффективным.

Он должен принимать сигналы AM и FM.

Приемник должен иметь возможность настраивать и усиливать нужную станцию.

Он должен иметь возможность отклонять нежелательные станции.

Демодуляция должна быть сделана для всех сигналов станции, независимо от частоты несущей.

Чтобы эти требования выполнялись, схема тюнера и схема микшера должны быть очень эффективными. Процедура смешивания RF является интересным явлением.

РЧ микширование

Блок радиочастотного микширования вырабатывает промежуточную частоту (IF), в которую преобразуется любой принятый сигнал, чтобы эффективно обрабатывать сигнал.

РЧ-микшер является важным этапом в приемнике. Два сигнала разных частот принимаются там, где один уровень сигнала влияет на уровень другого сигнала, чтобы получить результирующий смешанный выходной сигнал. Входные сигналы и выходной сигнал микшера показаны на следующих рисунках.

Когда два сигнала поступают на радиочастотный микшер,

Первая частота сигнала = F ₁

Частота второго сигнала = F ₂

Затем частоты результирующего сигнала = (F ₁ + F ₂ ) и (F ₁ – F ₂ )

На выходе создается микшер из двух сигналов разных частот.

Если это наблюдается в частотной области, шаблон выглядит следующим образом.

Символ радиочастотного микшера выглядит следующим образом.

Два сигнала смешиваются, чтобы сформировать результирующий сигнал, где влияние одного сигнала влияет на другой сигнал, и оба формируют различную структуру, как видно ранее.

FM-приемник

FM-приемник – это целое устройство, которое принимает модулированный сигнал в качестве входного сигнала и выдает исходный аудиосигнал в качестве выходного. Радиолюбители – первые радиоприемники. Однако они имеют недостатки, такие как низкая чувствительность и селективность.

Избирательность – это выбор конкретного сигнала при отклонении других. Чувствительность – это способность обнаруживать РЧ-сигнал и демодулировать его при минимальном уровне мощности.

Чтобы преодолеть эти недостатки, был изобретен супергетеродинный приемник. Этот FM-приемник состоит из 5 основных этапов. Они как показано на следующем рисунке.

Секция радиочастотного тюнера

Модулированный сигнал, принятый антенной, сначала передается в схему тюнера через трансформатор. Схема тюнера – это не что иное, как цепь LC, которая также называется резонансной или емкостной цепью . Он выбирает частоту, необходимую радиоприемнику. Он также настраивает местный генератор и РЧ-фильтр одновременно.

РЧ-микшер

Сигнал с выхода тюнера поступает на преобразователь RF-IF , который действует как микшер. Он имеет местный генератор, который вырабатывает постоянную частоту. Процесс микширования выполняется здесь, принимая принятый сигнал в качестве одного входа и частоту гетеродина в качестве другого входа. Результирующий выходной сигнал представляет собой смесь двух частот [(f ₁ + f ₂ ), (f ₁ – f ₂ )], создаваемых микшером, который называется промежуточной частотой (IF) .

Производство IF помогает в демодуляции любого сигнала станции, имеющего любую несущую частоту. Следовательно, все сигналы преобразуются в фиксированную несущую частоту для адекватной селективности.

ЕСЛИ фильтр

Промежуточный частотный фильтр представляет собой полосовой фильтр, который пропускает нужную частоту. Это устраняет любые нежелательные высокочастотные компоненты, присутствующие в нем, а также шум. Фильтр ПЧ помогает улучшить отношение сигнал / шум (SNR) .

демодулятор

Принятый модулированный сигнал теперь демодулируется с помощью того же процесса, который используется на стороне передатчика. Частотная дискриминация обычно используется для обнаружения FM.

Аудио усилитель

Это каскад усилителя мощности, который используется для усиления обнаруженного аудиосигнала. Обработанному сигналу дается сила, чтобы быть эффективной. Этот сигнал передается на громкоговоритель для получения исходного звукового сигнала.

Этот супергетеродинный приемник хорошо используется из-за его преимуществ, таких как лучшее SNR, чувствительность и селективность.

Шум в FM

Наличие шума является проблемой и в FM. Всякий раз, когда поступает сигнал сильной помехи с частотой, близкой к желаемому, приемник блокирует этот сигнал помехи. Такое явление называется эффектом захвата .

Чтобы увеличить SNR на более высоких частотах модуляции, в передатчике используется схема верхних частот, называемая предварительным усилением. Другая схема, называемая уменьшением выделения , обратный процесс предварительного выделения используется в приемнике, который является схемой нижних частот. Схемы с предварительным выделением и уменьшением выделения широко используются в FM-передатчике и приемнике для эффективного увеличения выходного SNR.

AARON Ретрансляционный FM-приемник — модель 640

UPC: 850025677158

FM-ретрансляционный приемник

Inovonics AARON 640 — это премиальный FM-приемник ретрансляции/транслятора, разработанный для сложных сценариев приема. Обладая производительностью вне эфира, превосходящей даже самые элитные профессиональные и потребительские приемники, AARON 640 обладает многими функциями своего старшего брата AARON 650, но по доступной цене.

Чрезвычайно чувствительный и селективный входной каскад AARON 640 выполняет цифровое декодирование всего аналогового модулирующего сигнала. Выходы представляют собой сигналы MPX с малой задержкой, балансные аналоговые и AES-цифровые сигналы для ретрансляции.

На задней панели имеется антенный разъем 50 Ом (N), полноценные (неэфирные) композитные выходы, сбалансированный аналоговый и AES-цифровой звук, а также удаленный IP-доступ. Тревоги на задней панели и с саморегистрацией постоянно проверяют наличие потери звука, потери радиочастоты и потери RDS (или «угона»). Онлайн-уведомления могут оповещать персонал по электронной почте или мгновенными текстовыми сообщениями при возникновении любого из сигналов тревоги. На передней панели отображаются левый и правый аудиометры, локальные светодиодные сигналы тревоги и ЖК-экран с колесиком для расширенного управления и редактирования всех параметров настройки и мониторинга.

«Отзывчивый» веб-интерфейс AARON 640 позволяет выполнять полную настройку, прослушивание, регистрацию и управление устройством с вашего ПК, планшета или смартфона, а надежное двустороннее подключение обеспечивается встроенной утилитой Dynamic DNS. Расширенные инструменты измерения вне эфира включают FM BandScanner и FFT области MPX. Ширина полосы приема, автоматическое смешивание и многие другие параметры приемника контролируются с помощью ручной или автоматической обработки приема.

* Планшет на фото не входит в комплект.

Отзывы

Избирательность и чувствительность приемника делают AARON серьезным претендентом на звание номер 1 в своем классе.

— Пол Маклейн — Radio World, главный редактор Как правильно выбрать приемник Inovonics AARON

Технические характеристики

ОБЩИЕ ХАРАКТЕРИСТИКИ

Диапазон настройки

Расширенный диапазон FM: 65,0–108,0 МГц

Чувствительность/Шумовые характеристики

Невзвешенное моно SNR для AES Digital и L/R Analog линейных выходов относительно девиации несущей ±75 кГц при указанных входных РЧ уровнях:

3 82 дБ цифровой, >80 дБ аналоговый при 60 дБмкВ

78 дБ цифровой, >76 дБ аналоговый при 40 дБмкВ

60 дБ Цифровой/Аналоговый при 20 дБмкВ

50 дБ цифровой/аналоговый при 10 дБмкВ

43 дБ Цифровой/аналоговый при 0 дБмкВ

Выбираемая IF -пропускная способность

• 311 кГц, 287 кГц, 254 кГц, 236 кГц, 217 кГц, 200 кГц, 184 кГц, 98 кГц, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz, 74khz.

Частотная характеристика

• Композитный/MPX-выход (сквозной): ±0,5 дБ, 20 Гц–100 кГц
• Цифровой AES и аналоговый линейный выход L/R: >±0,2 дБ, 20 Гц–15 кГц

Разделение стерео (на 1 кГц)

• Композитный/MPX-выход: >45 дБ
• Цифровой AES и аналоговый линейный выход L/R: >50 дБ

Задержка сигнала программы (задержка)

• Композитный/MPX-выход: <250 мкс
• Цифровой AES и аналоговый линейный выход L/R: <2,0 мс

Региональные настройки

• Шаги настройки: 200 кГц, 100 кГц или 10 кГц
• De-Emphasis (линейные выходы): 75 мкс или 50 мкс
• Система радиоданных: RBDS или RDS

НАЗНАЧЕНИЕ НА ЗАДНЕЙ ПАНЕЛИ

Антенные входы

50 Ом (N)

Цифровой линейный выход

Стерео выход AES3 (XLR) представляет собой 24-битный, 48 кГц выход, который может быть отрегулирован в диапазоне от –30dBFS девиация несущей до ±75 кГц, с компенсацией или без нее.

Аналоговые линейные выходы

Активно-симметричные (XLR) выходы регулируются в диапазоне от –20dBu до +18dBu (+15,5dBm), что соответствует девиации несущей ±75 кГц, с деакцентированием или без него. Импеданс источника 200 Ом.

Композитные/MPX-выходы

Несимметричный (BNC) выход можно регулировать в диапазоне от 1 В до пикового значения 6 В, что соответствует девиации несущей ±75 кГц. Импеданс источника 75 Ом.

Обработка композитного звука

К композитному/MPX-выходу можно применить отсечение композитного звука до 3 дБ для лучшего определения предела отклонения ЧМ. Стереопилот 19 кГц и поднесущая RDS 57 кГц удаляются, фильтруются и повторно вставляются после ограничителя. Эта функция отсечения не влияет на демодулированные выходные данные программы L/R.

Сетевой порт

Гнездо RJ45 принимает сетевые соединения TCP/IP для удаленной настройки и управления AARON 640.

Гнездо для наушников сигнал внеэфирной программы. Громкость наушников — это пункт меню.

ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС

Передняя панель

Графический дисплей на передней панели и поворотное колесо позволяют легко управлять AARON 640 на месте с помощью меню. программировать уровни звука.

Управление программным обеспечением

Сетевой IP-порт обеспечивает полную удаленную настройку и управление AARON 640 по локальной сети или через Интернет с помощью любого настольного компьютера, планшета или мобильного браузера.

SNMP

Поддерживается удаленный мониторинг SNMP

РАЗНОЕ

Генератор тестового тона

20 Гц – 20 кГц; Аттенюатор 60 дБ

Требования к сети переменного тока

90–130 В переменного тока или 200–255 В переменного тока, 50/60 Гц; 5 Вт

Размер

В: 1¾ дюйма/44 мм, Ш: 19 дюймов/483 мм, Г: 9½ дюйма/240 мм (1U)

Вес

9 фунтов/4 фунта (нетто), 3,90 кг Окружающая среда

Непрерывная работа при температуре окружающей среды от 32ºF/0ºC до 122ºF/50ºC; Относительная влажность 0-95%, без конденсации, высота до 3048 м/10 000 футов.

Документация

Сравнительная таблица AARON 640, 650, 655 (испанский)

Сравнительная таблица AARON, модели 640, 650, 655

640 Руководство

640 Технический паспорт

640 Спецификация (испанский)

Загрузки

Прошивка AARON 640, версия 1.2.0.14

Am Fm Stereo Receiver — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.
