Блок предохранителей ваз 21074 инжектор схема. Блок предохранителей ВАЗ 2107: расположение, схема и замена — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Где находится блок предохранителей ВАЗ 2107. Какие бывают типы блоков. За что отвечают предохранители и реле. Как заменить предохранители и блок предохранителей. Как перейти со старого блока на новый.

Содержание

Расположение блока предохранителей ВАЗ 2107

Блок предохранителей ВАЗ 2107 расположен в моторном отсеке справа под капотом. Он находится на задней стенке моторного отсека со стороны пассажира. В блоке сосредоточены основные предохранители и реле, защищающие электрооборудование автомобиля от перегрузок.

На некоторых поздних версиях ВАЗ 2107 блок предохранителей может быть установлен в салоне под бардачком. Это более удобное расположение, так как позволяет получить доступ к предохранителям, не открывая капот.

Типы блоков предохранителей ВАЗ 2107

На ВАЗ 2107 устанавливались два основных типа блоков предохранителей:

Старого образца — использовался на автомобилях ранних годов выпуска
Нового образца — устанавливался на более поздние версии ВАЗ 2107

Блоки старого и нового образца отличаются расположением и количеством предохранителей. При этом тип блока не зависит от типа системы питания двигателя — и на карбюраторных, и на инжекторных версиях могли устанавливаться блоки обоих типов.

Схема и назначение предохранителей ВАЗ 2107 старого образца

Блок предохранителей старого образца содержит 17 основных предохранителей. Вот за что отвечают основные из них:

F1 (10А) — фонари заднего хода, отопитель, обогрев заднего стекла
F2 (10А) — стеклоочистители и омыватели
F5 (20А) — обогрев заднего стекла
F6 (10А) — прикуриватель, часы
F7 (20А) — звуковой сигнал, вентилятор охлаждения
F8 (10А) — аварийная сигнализация
F10 (10А) — указатели поворота, приборы
F11 (10А) — стоп-сигналы, плафон салона
F12, F13 (10А) — дальний свет фар
F14, F15 (10А) — габаритные огни
F16, F17 (10А) — ближний свет фар

Схема и назначение предохранителей ВАЗ 2107 нового образца

Блок предохранителей нового образца содержит 22 предохранителя. Основные из них:

F1 (8А) — фонари заднего хода, отопитель
F2 (8А) — стеклоочистители и омыватели
F5 (16А) — обогрев заднего стекла
F6 (8А) — прикуриватель, часы
F7 (16А) — звуковой сигнал, вентилятор охлаждения
F8 (8А) — аварийная сигнализация
F10 (8А) — указатели поворота, приборы
F11 (8А) — стоп-сигналы, плафон салона
F12, F13 (8А) — дальний свет фар
F14, F15 (8А) — габаритные огни
F16, F17 (8А) — ближний свет фар

Дополнительный блок предохранителей на инжекторных ВАЗ 2107

На инжекторных версиях ВАЗ 2107 устанавливается дополнительный блок предохранителей и реле, который расположен в салоне под бардачком. Он содержит:

F1 (15А) — главное реле

F2 (15А) — электронный блок управления
F3 (15А) — топливный насос
R1 — главное реле
R2 — реле топливного насоса
R3 — реле вентилятора охлаждения

Как заменить предохранитель в ВАЗ 2107

Для замены предохранителя в ВАЗ 2107 выполните следующие действия:

Выключите зажигание и отсоедините клемму аккумулятора
Откройте крышку блока предохранителей
Найдите перегоревший предохранитель (обычно видна оплавленная перемычка)
Извлеките перегоревший предохранитель пинцетом
Установите новый предохранитель того же номинала
Закройте крышку блока и подключите аккумулятор

Не используйте предохранители большего номинала — это может привести к повреждению электрооборудования. Всегда имейте в машине запасные предохранители разных номиналов.

Как заменить блок предохранителей ВАЗ 2107

Замена всего блока предохранителей ВАЗ 2107 выполняется в следующем порядке:

Отсоедините клемму аккумулятора

Снимите воздушный фильтр для доступа к блоку
Отсоедините все разъемы от блока предохранителей
Открутите болты крепления блока (обычно 3-4 шт)
Снимите старый блок предохранителей
Установите новый блок и закрепите его болтами
Подключите все разъемы согласно цветовой маркировке
Установите воздушный фильтр и подключите аккумулятор

Замена блока предохранителей старого образца на новый

При желании можно заменить блок предохранителей старого образца на более современный блок нового образца. Для этого потребуется:

Купить новый блок предохранителей и монтажный комплект
Демонтировать старый блок, отсоединив все провода
Установить новый блок на место старого
Подключить провода согласно новой схеме (может потребоваться перекладка проводки)
Заменить некоторые реле на новые

Такая замена позволит модернизировать электрооборудование ВАЗ 2107 и повысить его надежность. Однако это достаточно сложная операция, требующая навыков работы с автоэлектрикой.

Диагностика неисправностей электрооборудования ВАЗ 2107

При возникновении проблем с электрооборудованием ВАЗ 2107 рекомендуется выполнить следующие действия:

Проверить соответствующий предохранитель на перегорание
Проверить работу реле, отвечающего за данную цепь
Проверить целостность проводки и надежность соединений
Проверить работоспособность самого электроприбора
При необходимости проверить напряжение в цепи мультиметром

Своевременная диагностика и замена вышедших из строя предохранителей и реле поможет избежать более серьезных поломок электрооборудования ВАЗ 2107.

Советы по обслуживанию электрики ВАЗ 2107

Для надежной работы электрооборудования ВАЗ 2107 рекомендуется:

Регулярно проверять состояние предохранителей и очищать блок от пыли
Следить за надежностью соединений и отсутствием окислов на контактах
Не допускать попадания влаги в блок предохранителей
Использовать только качественные предохранители нужного номинала
При частом перегорании предохранителя найти и устранить причину
Иметь в машине запасные предохранители разных номиналов

Соблюдение этих простых правил поможет избежать проблем с электрикой и продлить срок службы автомобиля ВАЗ 2107.

ᐅ Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной

пожара.

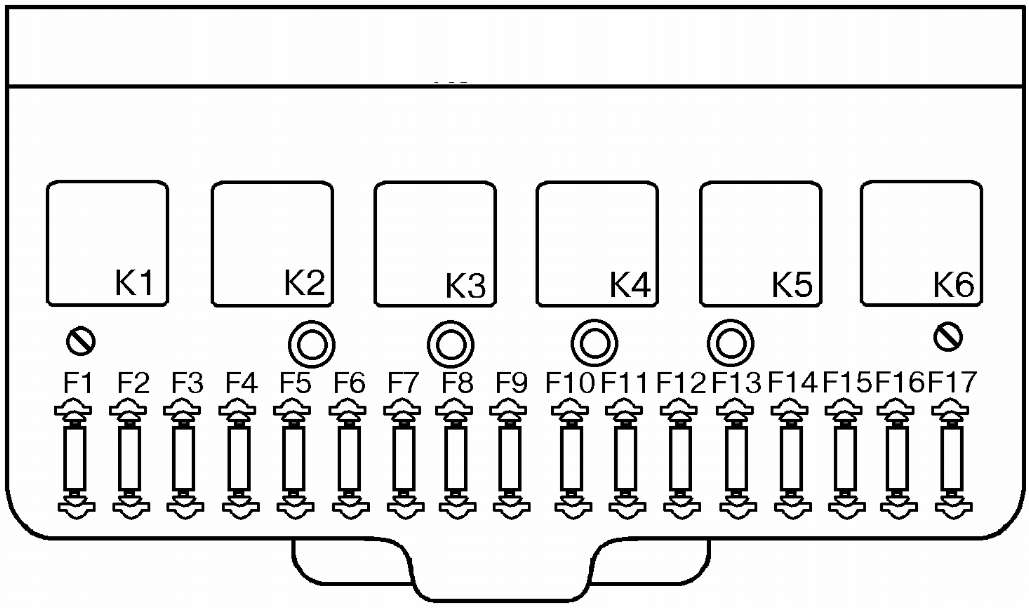

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

№	А*	А**	Назначение
1	8	10	Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8	10	Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8	10	Резервный
4	8	10	Резервный
5	16	20	Элемент обогрева заднего стекла и реле включения обогрева
6	8	10	Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16	20	Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8	10	Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8	10	Регулятор напряжения генератора
9	8	7,5	Лампы задних противотуманных фонарей и их сигнализатор
10	8	10	Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8	10	Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8	10	Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8	10	Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8	10	Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8	10	Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8	10	Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8	10	Ближний свет фар (левая блок-фара)
18		—	Запасной
19		—	Запасной
20		—	Запасной
21		—	Запасной
Реле
К1	Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18, 2107-3747210-12*)
К2	Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08, 2107-3747210-02*)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К4	Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К5	Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К6	Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)

* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)

№	А	Назначение
1	15	Главное реле
3	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
4	15	Реле электробензонасоса
Реле
2	Главное реле
5	Реле электробензонасоса
6	Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.
Предохранитель цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем вставку.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.

Реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23. 3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Реле стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).
Предохранители и реле ВАЗ 2107, электрические схемы
Предохранители и реле ВАЗ 2107, электрические схемы
Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.
Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.
Блок предохранителей ВАЗ-2107
Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.
R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)
R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)
R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.
1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.
2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.
3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.
4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле
Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.
Предохранители ВАЗ-2107
F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.
F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.
Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.
F3 (10 А) — резервный
F4 (10 А) — резервный
F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).
F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.
F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.
Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.
F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.
F9 (7,5 А) — лампы задних противотуманных фонарей.
Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.
F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели
Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.
Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.
F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.
Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.
F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.
F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.
F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.
F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей
F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар
F17 (7,5 А) — ближний свет в левой блок-фаре
Блок предохранителей и реле ВАЗ 2107
При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.
схема электрооборудования с описанием, замена
Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.
Содержание
[ Раскрыть]
[ Скрыть]
Где расположены и за что отвечают устройства?
Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.
Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.
Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.
Старого типа
Схема блока старого образца
№ Для чего используется
1 Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2 Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4 Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5 Работа системы обогрева заднего стекла.
6 Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7 Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8 Аварийная световая сигнализация.
9 Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10 Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11 Стоп-огни, источники внутреннего света кузова авто.
12 Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13 Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14 Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15 Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17 Предохранительный элемент ближнего света.
18 Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19 Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20 Обеспечивает функциональность звукового сигнала (гудка).
21 Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22 Отвечает за работу системы обогрева заднего стекла.
Нового типа
Устройство нового типаПредназначение элементов в устройстве нового типа
Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.
Номер Описание
1 Обеспечивает функциональность системы обогрева стекла.
2 Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3 Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4 Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5 Данное устройство обеспечивает функциональность источников освещения дальнего света.
6 Реле защиты электроцепи фар ближнего освещения.
Инжектор
Устройство инжекторного БП
Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.
Номер Назначение
F1 Необходим для обеспечения функциональности основного реле.
F2 Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3 Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1 Основное реле.
R2 Устройство, применяющееся для обеспечения работы топливного насоса.
R3 Предохранительный элемент вентилятора радиатора мотора.
Руководство по демонтажу и замене
Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.
Самостоятельно меняем плавкие предохранители
Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.
Процедура замены осуществляется так:
Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).
Замена плавких предохранителей противотуманных фар
При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.
Для проверки и замены выполните следующие действия:
Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
Используя отвертку, вам необходимо будет отжать два крепления.
Затем снимите пластиковую вставку.
Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
Меняем блок предохранителей
Снятие и замена блока с компонентами производится так:
Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
Загрузка …
Проверка и замена реле ВАЗ 2107
Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:
Отключите зажигание и откройте блок предохранителей.
Найдите реле, которое необходимо проверить и заменить.
Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.
Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:
основные реле установлены в блок с предохранителями;
устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.
Смена блока предохранителей старого образца на новый образец
Для демонтажа монтажного блока потребуется снять вещевой ящик:
Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
Закройте крышку блока и установите на место бардачок.
Возможные проблемы
С какими проблемами может столкнуться автовладелец после замены устройства:
перестал работать клаксон на руле;
отсутствует возбуждение генераторного устройства;
вентилятор охладительной системы функционирует после запуска двигателя без перерыва.
Что делать, если пропала зарядка?
Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:
Ш4-1 — Ш11-4;
Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
Ш1-4 — Ш10-1;
Ш5-3 — Ш10-7;
Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.
Если машина оборудована генераторным устройством 37. 3701, то выполняется диагностика только последних трех цепей:
Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
Ш4 — разъем синего цвета, также находится в салоне;
Ш5 — разъем желтого цвета, в салоне;
Ш10 — коричневый разъем, располагается в подкапотном пространстве;
Ш11 — желтый разъем в подкапотном пространстве.
Видео «Как самостоятельно произвести ремонт БП»
Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).
Блок предохранителей ваз 21074 инжектор схема
Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.
Расположение и схема БП
Как снять и заменить блок предохранителей
Как заменить предохранители
Комментарии и Отзывы
Расположение и схема БП
Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.
Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.
Старого образца
Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.
Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.
Блок предохранителей ВАЗ 2107
Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.
Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.
Схема блока предохранителей
Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.
Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.
Нового образца
В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.
Блок новой конструкции
Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.
Ниже представлено видео пользователя UidTrim о распиновке предохранителей.
Расшифровка
Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.
№п/п Защищаемые цепи
1 (8А)
F1 (10А)
Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.2 (8А)
F2 (10А)
Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.3
F3
Резерв.4
F4
Резерв.5 (16А)
F5 (20А)
Нагревательный элемент обогрева заднего стекла.6 (8А)
F6 (10А)
Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.7 (16А)
F7 (20А)
Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.8 (8А)
F8 (10А)
Указатели поворотов в режиме аварийной сигнализации.9 (8А)
F9 (10А)
Цепь возбуждения генератора.10 (8А)
F10(10А)
Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.11 (8А)
F11(10А)
Лампы сигналов торможения, освещения салона.12 (8А)
F12 10А)
Дальний свет правой фары.13 (8А)
F13 (10А)
Дальний свет левой фары, контрольная лампа включения дальнего сета.14 (8А)
F14 (10А)
Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.15 (8А)
F15 (10А)
Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.16 (8А)
F16 (10А)
Лампа ближнего света правой стороны автомобиля.17 (8А)
F17 (10А)
Лампа ближнего света левой стороны машины.
Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.
Ниже представлена расшифровка реле в монтажном блоке ВАЗ 2107.
Инжектор
Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.
Распиновка этого блока будет такова:
F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.
Там же установлены три электромагнитных реле:
К1 — главное реле;
К2 — реле, которое включает электрический топливный насос;
К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.
Как снять и заменить блок предохранителей
Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.
Инструменты
Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.
Для выполнения работы следует приготовить:
торцовый ключ или головку на 10 мм;
отвёртку с крестообразным лезвием;
такую же отвёртку, но с плоским лезвием.
В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.
Пошаговая инструкция
Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.
Далее порядок действий будет таков:
Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
Теперь можно вынуть корпус блока предохранителей в моторный отсек.
Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.
Как заменить предохранители
Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.
Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.
Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.
В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.
Видео
На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.
Блок предохранителей – это немаловажная составляющая каждого автомобиля, посредством которой осуществляется защита электрических цепей от перегрузок по току и коротких замыканий. Автомобиль ВАЗ 2107 также оснащен блоком предохранителей, причем двух образцов: старого и нового. Что же представляет собой данное приспособление, а также, за какие основные факторы оно отвечает, узнаем детальнее.
Где находится блок предохранителей на ВАЗ 2107
Предохранитель представляет собой устройство, позволяющее защищать электрическую цепь от токов большей – чем нужно величины, и коротких замыканий. Плавкие элементы располагаются на своеобразной плате, которая на автомобиле ВАЗ 2107 находится под капотом. В этом устройстве располагаются не только плавкие элементы, но еще и коммутирующие реле.
Такое расположение блока предохранителей ВАЗ 2107 не случайное, ведь именно под капотом находятся выводы основных электрических цепей этого автомобиля. Если открыть капот, то объект находится возле лобового стекла прямо напротив сидения пассажира. Где находится блок предохранителей нового образца? Как новый, так и старый, располагаются они непосредственно под капотом. Оба они имеют отличия, хотя и незначительные.
Чтобы узнать, какие же отличия между новым и старым образцом, рассмотрим оба вида.
Схема старого образца
На ВАЗ 2107 устанавливались два вида таковых электрических приспособлений. Конструктивно оба эти изделия отличаются, но в целом выполняют одну и ту же функцию. Отличается только схема расположения плавких вставок и реле, о чем сейчас узнаем детальнее.
Блок на ВАЗ 2107 старого образца устанавливался только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащается 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной или нескольких цепей. БП старого образца изображен на фото выше, где видны плавкие элементы. Они также являются устаревающими образцами, отыскать которые с каждым годом становится проблематичнее.
Для удобства ниже представлена таблица назначения каждого элемента на автомобиле ВАЗ 2107.
В дополнение рассмотрим предназначение каждого реле. Отсчет реле начинается слева на фото ниже. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар. На некоторых моделях данный элемент может отсутствовать. Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Четвертое гнездо, которое на фото пустое, предназначается для коммутации цепи мотора вентилятора охладительной системы. Автомобили ВАЗ 2107 после 2000 года выпуска не нуждаются в данном элементе. Последние два реле предназначены для управления цепями фонарей дальнего и ближнего света соответственно.
Так выглядит блок предохранителей ВАЗ 2107 старого образца. Теперь рассмотрим, что представляет собой новый элемент, и какие отличия он имеет.
Схема нового БП
Автомобили ВАЗ 2107 инжектор и некоторые последние карбюраторные модели оснащаются уже новыми образцами блоков предохранителей. На фото ниже представлено такое изделие для сравнения.
Новые “семерки” оснащаются по размерам аналогичным ящиком, только с видоизмененными плавкими элементами. Это плавкие вставки нового образца, которые используются в современных автомобилях. Для начала рассмотрим назначение каждого плавкого изделия.
Теперь разберемся с предназначением каждого реле. А предназначение каждого изделия аналогичное с образцом старого вида. Из этого следует, что оба устройства выполняют идентичные функции, а отличаются только формой, расположением и видами элементов.
Дополнительный блочек на инжекторных “семерках”
Инжекторный ВАЗ 2107 оснащается дополнительным устройством предохранителей и реле, которое располагается непосредственно в салоне автомобиля под бардачком. В состав этого устройства входят 3 реле и 3 плавких элемента. Все эти устройства отвечают за защиту главного реле, ЭБУ двигателя и электрического бензонасоса. На фото ниже представлен вид этого устройства.
Часто владельцы ВАЗ 2107 задаются вопросами, а где же находится реле стартера. Данное реле не входит в блок, а располагается отдельно. Находится оно в области моторного отсека на правом брызговике.
Особенности замены изделия
Замена блока предохранителей обычно требуется только в том случае, если есть необходимость установить вместо старого образца – новый. Принцип замены сопровождается следующими действиями:
Для начала требуется обесточить автомобиль, сняв при этом клемму минус.
Производится снятие корпуса воздушного фильтра.
Отыскать жгут проводов, который подведен к монтажному блоку, и отключить его.
Осуществляется демонтаж полки под торпедой.
Снимается корпус бардачка.
Отыскивается второй жгут, который подходит к БП.
Отвинчиваются крепежные болты БП, которых два.
Демонтируется изделие.
На его место монтируется новое устройство.
Дальнейшие действия обратны начальной процедуре демонтажа. Требуется присоединить коробку, закрепить ее, подключить провода и установить корпус воздушного фильтра.
Если требуется заменить плавкий элемент, то делать это необходимо с отключенной клеммой АКБ. Заменять необходимо вышедшие из строя элементы, обнаружить которые можно визуально или при помощи тестера. Заменять предохранители следует только на аналогичные по значению тока, в противном случае, это может привести к неприятным последствиям.
На ВАЗ 2107 имеется еще один плавкий предохранитель, отвечающий непосредственно за функционирование противотуманных фар. Многие автовладельцы “семерки” ломают голову, в поисках этого злосчастного устройства. Ведь расположение его не совсем стандартное. Находится данное устройство непосредственно под консольной центральной панелью. Там, находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.
Работа с предохранителями не требует особых знаний и навыков, так как все сделано для того, чтобы любой автомобилист смог самостоятельно разобраться. Данный материал вам поможет в поиске неисправностей того или иного электрического устройства.
Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

— реле разгрузки замка зажигания;
— реле-прерыватель указателей поворота;
— реле стеклоочистителя;
— выключатель сигнала торможения;
— переключатель света фар и указателей поворота;
— переключатель очистителя и омывателя ветрового стекла;
— выключатель зажигания;
— выключатель аварийной сигнализации;
— комбинация приборов;
— выключатель обогрева заднего стекла;
— выключатель заднего противотуманного огня;
— выключатель наружнего освещения;
— переключатель электродвигателя отопителя;
— дополнительный резистор электродвигателя отопителя;
— электродвигатель отопителя;
— контрольная лампа обогрева заднего стекла;
— контрольная лампа уровня тормозной жидкости;
— выключатель освещения приборов;
— прикуриватель;
— часы;
— выключатель лампы света заднего хода;
— датчик ручного тормоза;
— реле заднего противотуманного огня;
— колодка жгута панели приборов к жгуту системы зажигания;
— плафон освещения вещевого ящика;
— монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов.
А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер;
2 — диагностический датчик концентрации кислорода;
3 — колодка жгута системы зажигания к жгуту правого брызговика;
4 — колодка жгута уровня топлива к жгуту системы зажигания;
5 и 7 — колодки жгута электробензонасоса;
6 — управляющий датчик концентрации кислорода;
8 — электробензонасос;
9 — колодка диагностики;
10 — датчик скорости;
11 — регулятор холостого хода;
12 — датчик положения дроссельной заслонки;
13 — датчик температуры охлаждающей жидкости;
14 — датчик массового расхода воздуха;
15 — датчик положения коленчатого вала;
16 — электромаг¬нитный клапан продувки адсорбера;
17 — катушка зажигания;
18 — свечи зажигания;
19 — форсунки;
20 — колодка жгута системы зажигания к жгуту панели приборов;
21 — предохранитель цепи питания контроллера;
22 — реле зажигания;
23 — предохранитель реле зажигания;
24 — предохранитель цепи питания электробензонасоса;
25 — реле электробензонасоса;
26 — колодка жгута системы зажигания к жгуту форсунок;
27 — колодка жгута форсунок к жгуту системы зажигания;
А — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2, ВЗ — точка заземления жгута системы зажигания;
21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута правого брызговика к жгуту левого брызговика;
— боковой указатель поворота правый;
— фара правая;
— дополнительное реле стартера;
— насос омывателя ветрового стекла;
— колодки жгута правого брызговика и провода соединительного стартера;
— стартер;
— батарея аккумуляторная;
— генератор.

А1 — точка заземления жгута проводов правого брызговика.
А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута левого брызговика к жгуту правого брызговика;
— фара левая;
— боковой указатель поворота левый;
— датчик контрольной лампы давления масла;
— датчик температуры охлаждающей жидкости;
— датчик уровня тормозной жидкости;
— электродвигатель стеклоочистителя;
— звуковой сигнал;
— электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

— монтажный блок;
— колодка жгута плоского заднего к жгуту системы зажигания;
— включатель плафона правой передней двери;
— включатель плафона правой задней двери;
— включатель плафона левой передней двери;
— включатель плафона левой задней двери;
— плафон освещения салона правый;
— плафон освещения салона левый;
— электробензонасос с датчиком указателя уровня топлива;
— элемент обогрева заднего стекла;
— дополнительный сигнал торможения;
— фонарь правый;
— фонарь левый;
— фонарь освещения номерного знака левый;
— фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла.
А2 — точка заземления жгута массы освещения номерного знака.
А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Блок предохранителей ваз 2104 инжектор схема

О монтажном блоке ВАЗ 2105

1-ые модели вазовских автомобилей выпускались с раздельно размещенным блоком предохранителей, который находился в салоне под панелью приборов со стороны водителя, и отдельных реле, установленных в моторном отсеке. Появившиеся позже семейства автомобилей ВАЗ 2105 и ВАЗ 2107 уже имели другую конструкцию и расположение блока предохранителей. В нём стали размещать предохранители и реле. Устанавливался блок предохранителей ВАЗ 2105 в моторном отсеке с правой стороны по ходу движения машины на стенке переднего щита.

Предохранители в электрических цепях любого транспортного средства выполняют одну и ту же задачу по защите проводки и оборудования от перегрузок и коротких замыканий. Каждый предохранитель рассчитан на определённую силу тока, при превышении которой он перегорает. Монтажный блок ВАЗ 2105 имеет их 17 штук.

Нельзя устанавливать предохранители с завышенными токовыми нагрузками. При коротком замыкании в цепи, могут выйти из строя защищаемые потребители и возникнуть возгорание проводки.

На фото показан снятый блок предохранителей ВАЗ 2105 старого образца. В верхней части установлены реле, а в нижней части предохранители. Применение реле обусловлено одной целью, снизить силу токов в салоне автомобиля. Если включать мощные потребители только переключателем, то он быстро выйдет из строя. Для работы реле необходим небольшой ток, поэтому переключатели служат длительное время.

В изделиях первых выпусков применяли предохранители цилиндрической формы. Их установка производилась в подпружиненные контакты, которые не отличаются высокой надёжностью. Контакты со временем ослабевали, в цепях с большими токами возникало искренние, которое только ухудшало положение.

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали – вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора

выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)

лампы задних противотуманных фонарей и их сигнализатор

указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора

плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)

лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

лампа дальнего света (левая фара)
лампа контроля включения дальнего света

лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения

лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов

ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

ближний свет фар (левая блок-фара)

Одним из важных элементов электрооборудования ВАЗ 2104 являются предохранители, заключённые в специальный блок. Из-за свойственной этому устройству низкой надёжности периодически приходится не только менять плавкие вставки, но и ремонтировать печатную плату. Для восстановления монтажного блока необязательно обращаться в сервис, поскольку ремонт под силу выполнить даже владельцу «Жигулей» без опыта.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Блок под капотом

ВАЗ 2104 оснащается блоком предохранителей (БП), который также называют монтажным блоком, расположенным под капотом со стороны пассажира. Узел содержит не только защитные элементы, но и реле, отвечающие за коммутацию тех или иных приборов.

Как определить сгоревший предохранитель

Если с электрической частью «четвёрки» возникают какие-либо неполадки, сперва нужно заглянуть в монтажный блок и проверить целостность предохранителей и только после этого приступать к более детальному поиску неисправностей. Конструктивно защитный элемент может отличаться, в зависимости от установленного на машине БП. Проверить плавкую вставку на предмет выхода из строя можно следующими способами:

Визуальный осмотр

Предохранители выполнены таким образом, что по их внешнему виду можно определить работоспособность. У цилиндрических элементов специальная вставка расположена снаружи и её повреждение нельзя не заметить. Флажковые элементы оснащены плавкой вставкой внутри, но благодаря прозрачному корпусу её состояние можно оценить визуально на просвет. Сгоревший предохранитель будет иметь оборванную вставку.

Проверка мультиметром или контролькой

При помощи прибора предохранитель можно проверить по напряжению и сопротивлению. В первом случае деталь диагностируется непосредственно в монтажном блоке. Для этого совершают следующие действия:

Устанавливаем прибор на предел измерения напряжения.
Включаем в автомобиле цепь, защищаемую плавкой вставкой (печку, фары и т. п.).
Мультиметром или контролькой (контрольная лампочка) проверяем напряжение на одном контакте предохранителя, а затем на другом. При отсутствии напряжения на одном из выводов это будет означать, что предохранитель перегорел и требует замены.

Видео: проверка плавких вставок без демонтажа с машины

Для диагностики защитных элементов по сопротивлению выполняют следующие шаги:

На мультиметре выбираем режим измерения сопротивлений или прозвонки.

Некоторые автовладельцы при повреждении предохранителя заменяют его монетой или куском провода. Однако такое решение проблемы является неправильным и опасным. Если в цепи возникнет короткое замыкание, то монета или проволока не перегорят, как это было бы в случае с предохранителем, и проводка начнёт плавиться.

Старый образец блока предохранителей

Четвёртая модель «Жигулей» оснащалась двумя разновидностями монтажных блоков — старого и нового образца. Несмотря на некоторые отличия, оба узла выполняют одну и ту же функцию. Внешне устройства отличаются иным расположением вставок и реле. Старой версией блока комплектовалась только карбюраторная «четвёрка», хотя на машину с карбюраторным силовым агрегатом можно поставить и модифицированный узел. В старой конструкции предусмотрена установка 17 предохранителей в один ряд и 6 реле. Вставки удерживаются пружинящими контактами, что негативно сказывается на надёжности блока. В результате при больших значениях тока нагревается как предохранитель, так и контакты, что постепенно приводит к их деформации и окислению.

Блок предохранителей изготовлен на двух печатных платах, размещённых в корпусе друг над другом и соединённых перемычками. Поскольку конструкция неидеальна, проведение ремонта вызывает немало вопросов. Основные сложности обусловлены проблемой разъединения плат для их восстановления, что иногда требуется при перегорании дорожек.

Рассматриваемый узел подключается к автомобильной электропроводке посредством цветных разъёмов, что исключает путаницу во время монтажа. Блок предохранителей задней частью входит в салон и располагается за бардачком. В это же место подходят провода от приборной панели. Нижняя часть устройства находится под капотом и для удобства также оснащена разноцветными разъёмами.

Сам корпус старого узла изготовлен из пластика, а сверху устанавливается прозрачная крышка. Сегодня такой блок является устаревшим, и найти его в хорошем состоянии будет довольно сложно.

Таблица: предохранители ВАЗ 2104 и защищаемые ими цепи

№ предохранителя	Сила тока, А	Защищаемые цепи
F1	10	Задние фонари (свет заднего хода) Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Реле-прерыватель указателей поворота Сигнализатор указателей поворота Тахометр Указатель уровня топлива Указатель температуры охлаждающей жидкости Вольтметр Реле включения электродвигателя вентилятора (обмотка) Контрольная лампа заряда аккумуляторной батареи Контрольные лампы резерва топлива и включения стояночного тормоза Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости Контрольная лампа включения стояночного тормоза Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя) Термовыключатель электровентилятора Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет) Обмотка реле включения очистителей фар (при включённом дальнем свете)
F13	10	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Подкапотная ламп Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет) Обмотка реле включения очистителей фар (при включённом ближнем свете)
F17	10	Левая фара (ближний свет)

Новый образец блока предохранителей

Последние модели «четвёрок» с карбюраторными двигателями, а также инжекторные версии, комплектовались новым БП. В этом изделии устранена проблема частого пропадания контакта. Использование ножевых предохранителей заметно повысило надёжность узла. Плавкие вставки размещены в два ряда, а для их замены используется пинцет, который идёт в комплекте с блоком. Для реле есть отдельный пинцет. Новый вариант блока оснащён всего одной платой, что значительно облегчает ремонт.

Как снять монтажный блок

Блок предохранителей ВАЗ 2104 приходится снимать нечасто. Если такая необходимость и возникает, то обусловлена она ремонтом либо заменой узла. Для демонтажа понадобятся такие инструменты:

ключ на 10;
торцевая головка на 10;
удлинитель.

Снимается блок в следующей последовательности:

С источника питания снимаем минусовую клемму.
Открываем бардачок и откручиваем крепление на боковых стенках, после чего вынимаем корпус из передней панели.

Видео: как снять БП на примере ВАЗовской «семёрки»

Ремонт монтажного блока

Поскольку рассматриваемое устройство выполнено на печатной плате, её ремонт проводится только после демонтажа. Для разборки корпуса потребуется лишь плоская отвёртка. Мероприятие состоит из следующих шагов:

Извлекаем все реле и плавкие вставки из блока.

Как заменить сгоревшую дорожку

Для монтажного блока ВАЗ 2104 характерна такая неисправность, как перегорание дорожки на плате. Если такое произошло, то необязательно производить замену платы, поскольку дорожку можно восстановить. Для ремонта нужно подготовить следующий перечень:

Последовательность ремонта может отличаться в зависимости от повреждений, но в целом он выполняется следующим образом:

Производим зачистку повреждённой дорожки до тех пор, пока полностью не будет удалён лак в месте разрыва.

Видео: ремонт монтажного блока «Жигулей»

Как проверить реле

С реле в монтажном блоке «четвёрки» иногда возникают неполадки. Часто проблема вызвана плохим контактом в разъёмах, что можно определить по цвету выводов реле: белый или зелёный налёт свидетельствует об окислении и необходимости очистки. Для этих целей используют мелкую наждачную бумагу. Проверить реле можно заменой на заведомо исправный элемент либо посредством подачи питания на контакты обмотки. Если работа коммутационного элемента после замены восстановится, значит, старая деталь вышла из строя.

Во втором случае на катушку реле подают напряжение от аккумулятора, а замыкание и размыкание контактов проверяют мультиметром. Наличие сопротивления при замыкании контактов укажет на неисправность коммутационного элемента и необходимость его замены.

Блок предохранителей в салоне «четвёрки»

Большинство модификаций ВАЗ 2104 оснащаются только одним БП — в моторном отсеке. Однако инжекторные версии этого авто имеют дополнительный узел, который расположен в салоне под вещевым ящиком. Этот блок представляет собой планку, с расположенными на ней несколькими элементами:

главное реле;
реле топливного насоса;
реле вентилятора.

Плавкие вставки обеспечивают защиту:

главного реле;
электробензонасоса;
электронного блока управления двигателем.

Как снять блок предохранителей

Необходимость снятия БП может возникнуть при замене реле либо защитных элементов системы управления мотором. Для этого демонтируется сама планка, на которой удерживаются детали. Процедура происходит следующим образом:

Обесточиваем бортовую сеть, снимая клемму с минуса АКБ.
Отворачиваем крепёж кронштейна к кузову.

Соединение элементов в дополнительном блоке ВАЗ 2104 выполнено на разъёмах и в случае возникновения неполадок меняются только детали.

Для повышения надёжности электрооборудования ВАЗовской «четвёрки» желательно установить новый образец блока предохранителей. Если же такой возможности нет, то выполнять периодический ремонт старого блока можно с минимальным набором инструментов и без специальных знаний. Достаточно будет ознакомиться с пошаговой инструкцией и следовать ей в процессе ремонта.

Как разобрать блок предохранителей ВАЗ 2107 инжектор и карбюратор старого и нового образца: схема электрооборудо

Давайте разберем: какие качества необходимы для вождения?

Вот человек, а вот автомобиль. Как они взаимодействуют?

И чем водитель отличается от человека, который ни разу не сидел за рулем?

В первую очередь, нужно знать, где и какие у автомобиля органы управления. Проще говоря, с помощью чего подавать ему команды, смотрите купить бу авто в кредит.

Как отрегулировать клапана Урал

Второе, что требуется — это навыки управления. Это значит — уметь, когда нужно, одно нажать, другое отпустить, третье повернуть – иными словами, выполнить определенную манипуляцию.

Если совсем коротко:

Для того, чтобы водить автомобиль, нужно научиться выполнять определенные движения в определенной последовательности.

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Неужели это всё?

Представьте себе, этого вполне достаточно. Если вы этим овладели, то уже можете водить.

Вся сложность заключается в том, что эти особенные действия нормальный человек в повседневной жизни не выполняет и поэтому к ним не привык. Это все равно, что попросить вас сыграть на пианино. Если вы не обладаете навыками определенной последовательности движения пальцев и не знаете, какие нажимать клавиши, то и сыграете . . . понятно как.

Замена блока предохранителей на авто ваз 2104

Так что работа инструктора, прежде всего, состоит в том, чтобы научить человека двигать нужным образом руками и ногами по определенному алгоритму.

Во время вождения активно работают все органы чувств водителя. Но основной (и самый важный) поток информации доставляет зрение. Нужно умудряться постоянно контролировать дорожную обстановку спереди и сзади, следить за поведением автомобиля, да еще и находить время поглядывать на приборную панель.

Обычному человеку (не водителю) не приходится обрабатывать такой поток специальной информации, поэтому неудивительно, что первое время новичок за рулем испытывает стресс. Если же вы до того, как сесть за руль, умели ездить хотя бы на велосипеде, а еще лучше — на скутере или мотоцикле, то вам, без сомнений, будет легче пересесть на автомобиль.

Для полноценной езды нужно выработать так называемое « водительское мышление» . А именно: уметь воспринимать дорожную обстановку, правильно перерабатывать полученную информацию и принимать верные решения. И особенно важно научиться делать все это быстро.

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент ближнего света .
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типа Предназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Электросхема ВАЗ 2107 21074 инжектор

Дата публикации Мар 06, 2014, Рубрики Автомобили ВАЗ |

Электросхема ВАЗ 2107 21074 инжектор включает в себя электрическую проводку, состоящую из 4 жгутов. Жгут первый запитан к панели управления автомобилем, второй направлен в заднюю часть кузова. Жгуты крыльев, правого и левого, расположены под капотом транспортного средства. Чтобы соединить жгуты электрических проводов, а также, для установки предохранителей (плавких вставок) и реле, задействован монтажный блок, расположенный в моторном отсеке машины, справа.

Монтажные блоки, из которых состоит электросхема ВАЗ 2107 21074 инжектор, бывают двух типов. Каждый образец блоков имеет свой номер в каталоге, например: блок старого образца обозначен 21050-3722020-02, а нового 402.3722. Основное различие этих электрических монтажных блоков заключается в используемых предохранителях и их расположении. В первом модуле устанавливаются обычные, круглые предохранители, а в новом, плоские, “ножевые”. Данные монтажные блоки взаимозаменяемые, так, как нумерация предохранителей и защищаемых электрических цепей схемы идентичны.

Плоские предохранители, используемые в монтажных блоках нового образца, имеют большую контактную площадь, и отличаются более высокой проводимостью тока, что делает их использование предпочтительней и надежней в работе. В монтажном блоке электросхемы ВАЗ 2107 21074 с инжектором каждый предохранитель имеет свой номер, защищает определенную цепь, и строго соответствует номиналу. Например: предохранитель №2 (8А) защищает электрическую цепь стеклоочистителя лобового стекла автомобиля, электрические двигатели очистки и мытья фар, а также реле цепи.

При проведении любых работ, сопряженных с заменой или ремонтом элементов электросхемы автомобиля ВАЗ 2107 21074 инжектор, аккумуляторная батарея должна быть отключена в обязательном порядке.

Электросхема ВАЗ 2109 2110 инжектор
ВАЗ 2107 блок предохранителей
Блок предохранителей ВАЗ 2106
Приора Калина электросхема
Блок предохранителей ВАЗ 2110

Еще по теме

Нет связанных постов

Ненавязчивая диагностика блока предохранителей с помощью PicoScope

Поскольку мы хотим видеть по крайней мере один полный цикл двигателя (два оборота двигателя, чтобы все форсунки работали), мы выбрали временной интервал 20 мс / дел. Совершенно очевидно, что этот автомобиль работает только с семью цилиндрами, но будьте осторожны, прежде чем делать какие-либо выводы. Часто, если ЭБУ обнаруживает пропуск зажигания, он отключает инжектор неисправного цилиндра, чтобы избежать повреждения каталитического нейтрализатора несгоревшим топливом.

Если вы видите такую форму волны, попробуйте захватить другую сразу после включения двигателя. ЭБУ не отключит форсунку до тех пор, пока не обнаружит пропуск зажигания, что занимает несколько секунд. Если вы видите все восемь форсунок, но затем одна из них выпадает, весьма вероятно, что ЭБУ отключает цилиндр. Это заставило бы меня подозревать либо возгорание, либо механическую проблему. К счастью, обе эти проблемы также можно проверить с помощью токовых клещей, как описано далее в статье.В этом случае у автомобиля не было никаких реальных проблем, поэтому я отключил инжектор, чтобы сделать форму волны более познавательной.

Помимо грубой ошибки, такой как не срабатывает форсунка, стоит увеличивать масштаб каждого события форсунки, чтобы найти более тонкие проблемы, убедившись, что форма сигнала от каждого из них выглядит идентично. Форма волны, показанная ниже, представляет собой такое увеличенное изображение: провал в форме волны — это момент, когда соленоид (штырь) внутри форсунки перемещается, и топливо начинает впрыскиваться. Если этого нет в одной форсунке, это обычно признак того, что форсунка застряла в закрытом или открытом состоянии.Также стоит убедиться, что это падение происходит примерно в одном и том же месте для каждой форсунки. Если это рано (обычно из-за слабой пружины в форсунке), то будет подано слишком много топлива; если уже поздно (заедает форсунка), значит доставляется слишком мало топлива.

Помимо времени движения иглы, проверьте, чтобы амплитуда тока была примерно одинаковой для каждого инжектора, так как если один инжектор потребляет больше тока, катушка может выйти из строя. Также убедитесь, что продолжительность примерно одинакова для каждой форсунки.Если продолжительность работы одного инжектора больше или меньше, чем у остальных, то ЭБУ пытается компенсировать недостаток мощности от этого цилиндра, поэтому вам нужно выяснить, почему.

Зажигание

Проверка зажигания на этом автомобиле очень похожа на проверку форсунок, поскольку в нем есть по одной катушке на каждый цилиндр (катушка на вилке). Опять же, поскольку мы видим, что все цилиндры работают на одной и той же форме волны, это случай сравнения, чтобы найти какие-либо различия.

Рисунок 5: Форма сигнала зажигания

Здравствуйте, у меня есть машина…

В цепях инжектора или катушки зажигания нет заземляющих проводов, поэтому, если вы что-то заземлили, это будет то, что закорочено. Обе цепи заземлены компьютером двигателя. Он включает заземление для форсунок, чтобы подавать им импульс в течение нескольких миллисекунд, и отключает заземление для катушек зажигания по отдельности, когда им нужно создать искру.

На первой схеме предохранитель № 24 обведен кружком. Это питает контур F42 темно-зеленый / светло-зеленый для шести форсунок.Эти две цепи продолжаются на второй диаграмме в точках «I» и «J». Это цепь, которую необходимо замкнуть, чтобы предохранитель сгорел.

Если вы не уверены, что короткое замыкание вызвано вами, другой способ найти это — заменить перегоревший предохранитель на лампочку. Это ограничит протекание тока в цепи до безопасного значения и даст вам визуальную индикацию наличия или устранения короткого замыкания. Обычно я вставляю лампочку стоп-сигнала 3057 вместо предохранителя, но для всего, что связано с автоматическим отключением, реле (ASD), которое есть, лучше обойти реле, потому что это реле включается только на одну секунду, когда вы включаете зажигание.Очевидно, что времени для проведения каких-либо испытаний недостаточно. Реле снова включается во время вращения двигателя (запуска или работы), но поскольку двигатель не работает, любые испытания должны проводиться, пока помощник проверяет двигатель. Опять же, не практично.

Чтобы сделать это, установите исправный предохранитель в розетку №24. Не включайте зажигание, иначе предохранитель снова перегорит. Теперь снимите реле ASD, затем вставьте две универсальные плоские клеммы обжимного типа в клеммы 30 и 87 розетки.Это если у вас есть обычные 1-дюймовые кубические реле. Если у вас более тонкое реле, подобное показанному справа на рисунке, используйте две клеммы, на которые указывают стрелки.

Используйте пару небольших перемычек для их подключения две клеммы к лампочке. Лампа стоп-сигнала 3057 имеет легко доступные клеммы и ограничивает ток до одного А. На полной яркости она может сильно нагреваться, поэтому будьте осторожны, когда кладете лампу.

При подключении лампы через гнездо реле цепь будет постоянно находиться под напряжением.Нет необходимости включать зажигание, и силы тока почти не хватит, чтобы сгореть новый предохранитель. Если короткое замыкание присутствует, лампа горит на полную мощность. Теперь вы можете перемещать жгуты проводов, отключать какие-либо предметы и разъединять разъемы, чтобы увидеть, что устраняет короткое замыкание в цепи. Когда вы найдете что-то, что устраняет замыкание, лампочка потускнеет или полностью погаснет.

Я только что заметил, что они изменили нумерацию клемм реле, но физическое расположение осталось прежним.Используйте клеммы 82 и 84. Две маленькие красные стрелки указывают на них на четвертой диаграмме.

изображений (нажмите для увеличения)

Среда, 13 ноября 2019 г., 17:19

1. 1999 Jetta (газ) Нет сигнала для форсунок …

P0303 — Обнаружен пропуск зажигания Cyinder 3.
P1300 — Невозможно найти какую-либо информацию в нашей базе данных, но она должна относиться к P0300
P1225 — Цепь форсунки цилиндра 1 замкнута на массу
P1226 — Цепь форсунки цилиндра 2 замкнута на массу
P1227 — Цепь форсунки цилиндра 3 замкнута на массу
P1228 — Цепь форсунки цилиндра 4 замкнута на массу
P1425 — Клапан вентиляции бака замкнут на массу
P1472 — Короткое замыкание цепи LDP системы управления выбросами EVAP на массу
P1582 — Адаптация холостого хода на пределе.
P0102 — Низкий входной сигнал цепи массового или объемного расхода воздуха.

Поскольку автомобиль не заводится, я бы посоветовал сначала начать с цепи форсунки.

ТОПЛИВНЫЕ ИНЖЕКТОРЫ ПРОВЕРКИ
Проверка активации

Проверить активацию топливных форсунок.

Специальные инструменты, тестеры и вспомогательные предметы

a) Тест-бокс VAG 1598/18
б) Мультиметр (Fluke 83 или аналог)
в) Тестер напряжения VAG 1527B
г) Комплект для проверки разъемов VW 1594
д) Схема подключения

Условия проверки

а) Датчик частоты вращения двигателя в норме
б) Реле топливного насоса в норме

Последовательность проверок

Снимите верхний впускной коллектор, см. рис.2, поз. 7.
Отсоедините разъем -1- жгута проводов от контакта -2- и подсоедините тестер напряжения VAG 1527B с измерительными проводами от VW 1594 к клеммам разъема жгута проводов.

Отсоединить разъемы жгута от топливных форсунок 2-4.

Включите стартер и проверьте напряжение питания на ном. 1 цил. Топливный инжектор.

Светодиод должен мигать

Повторить проверку топливных форсунок 2-4.

Если светодиод не мигает:

Выключите зажигание.

Подсоедините испытательный блок VAG 1598/18 к жгуту проводов контроллера ЭСУД.
Рис. 118: Подключение испытательного блока VAG 1598/18 к жгуту проводов контроллера ЭСУД

Проверьте проводку между испытательным блоком и разъемом на предмет обрыва в соответствии со схемой электрических соединений.

№ 1 цил. Топливная форсунка: клемма 2 и гнездо испытательного блока 24

№ 2 цил. Топливная форсунка: клемма 2 и гнездо тестового блока 25

№ 3 цил. Топливная форсунка: клемма 2 и гнездо тестового блока 26

№ 4 цил. Форсунка: клемма 2 и гнездо тестового блока 02

Сопротивление: максимальное 1.5 Ом (Ом)
Рис. 119: Проверка проводки между испытательной камерой и разъемом топливной форсунки

Проверьте проводку между клеммой 1 разъема топливной форсунки и панелью реле на разрыв цепи в соответствии со схемой электрических соединений.

Сопротивление: не более 1,5 Ом (Ом)

Дополнительно проверьте провода на предмет короткого замыкания между собой.

Параметры: «бесконечность» Ом (Ом)

Проверка сопротивления топливных форсунок

Проверка сопротивления топливных форсунок по отдельности
Инжир.120: Проверка сопротивления топливных форсунок

Спецификация: 15-20 Ом (Ом)

Если заданное значение не достигается, при необходимости замените топливную форсунку (и).

Посмотрите схемы (ниже). Пожалуйста, дайте нам знать, что вы нашли.

изображений (нажмите для увеличения)

СПОНСИРУЕМЫЕ ССЫЛКИ

Четверг, 25 августа 2011 г.
