Как работает генератор на кварце 32768 Гц. Какие компоненты нужны для его подключения к микроконтроллеру. В чем особенности низкочастотных кварцевых резонаторов. Где применяются генераторы на 32768 Гц. Какие проблемы могут возникнуть при разработке схемы.

Содержание

Принцип работы кварцевого генератора 32768 Гц

Кварцевый генератор на частоте 32768 Гц является важным элементом многих электронных устройств, особенно тех, которые требуют точного отсчета времени. Эта частота выбрана не случайно — при делении ее на 2 в 15-й степени получается ровно 1 Гц, что удобно для реализации часов реального времени.

Основой генератора является кварцевый резонатор — пьезоэлектрический элемент, способный совершать механические колебания с высокой стабильностью частоты. При подключении к схеме с положительной обратной связью кварц начинает генерировать электрические колебания на своей резонансной частоте.

Схема подключения кварцевого генератора к микроконтроллеру

Типовая схема подключения кварца 32768 Гц к микроконтроллеру включает следующие элементы:


  • Кварцевый резонатор на 32768 Гц
  • Два нагрузочных конденсатора (обычно 12-22 пФ)
  • Резистор 1-10 МОм для смещения
  • Выводы микроконтроллера OSC_IN и OSC_OUT

Конденсаторы создают необходимую нагрузку для кварца, а резистор обеспечивает правильное смещение для запуска и поддержания колебаний. Точные номиналы компонентов зависят от конкретной модели кварца и микроконтроллера.

Особенности низкочастотных кварцевых резонаторов

Кварцы на 32768 Гц имеют ряд особенностей по сравнению с высокочастотными резонаторами:

  • Высокое эквивалентное последовательное сопротивление (ESR) — до 50-70 кОм
  • Низкая емкость — около 1-2 пФ
  • Требуют меньшей мощности возбуждения
  • Более чувствительны к паразитным емкостям
  • Имеют большее время запуска генерации

Эти факторы необходимо учитывать при разработке схемы генератора для обеспечения надежного запуска и стабильной работы.

Области применения генераторов на 32768 Гц

Кварцевые генераторы на частоте 32768 Гц широко используются в различных устройствах:


  • Часы реального времени (RTC) в микроконтроллерах
  • Наручные электронные часы
  • Системы точного времени в измерительном оборудовании
  • Автомобильная электроника
  • Системы сбора данных с временными метками

Их главное преимущество — высокая стабильность частоты при низком энергопотреблении, что критично для автономных устройств.

Проблемы при разработке генератора на 32768 Гц

При проектировании схемы генератора на 32768 Гц могут возникнуть следующие проблемы:

  1. Трудности с запуском генерации из-за низкой мощности сигнала
  2. Нестабильность частоты из-за влияния паразитных емкостей
  3. Длительное время выхода на режим стабильных колебаний
  4. Чувствительность к электромагнитным помехам
  5. Зависимость частоты от температуры окружающей среды

Для решения этих проблем требуется тщательный подбор компонентов, правильная разводка печатной платы и, возможно, применение дополнительных схем термокомпенсации.

Выбор компонентов для кварцевого генератора

При выборе компонентов для схемы генератора 32768 Гц следует обратить внимание на следующие параметры:


  • Точность частоты кварца (обычно ±20 ppm)
  • Температурный коэффициент частоты
  • Нагрузочная емкость кварца
  • ESR кварца
  • Тип и точность нагрузочных конденсаторов (желательно NPO/C0G)
  • Номинал и точность резистора смещения

Правильный выбор этих компонентов обеспечит надежную работу генератора в широком диапазоне условий эксплуатации.

Измерение и настройка частоты генератора

Для точной настройки частоты генератора 32768 Гц можно использовать следующие методы:

  1. Измерение частоты прецизионным частотомером
  2. Сравнение с эталонным источником времени
  3. Подстройка частоты с помощью подстроечного конденсатора
  4. Программная калибровка в микроконтроллере

Важно проводить измерения и калибровку в тех же условиях, в которых будет работать устройство, учитывая влияние температуры и напряжения питания на частоту генерации.

Альтернативы кварцевому генератору 32768 Гц

Хотя кварцевые генераторы на 32768 Гц широко распространены, существуют и альтернативные решения для создания источника точного времени:


  • МЭМС-генераторы с высокой стабильностью частоты
  • Термокомпенсированные кварцевые генераторы (TCXO)
  • Программные RTC на основе таймеров микроконтроллера
  • Внешние микросхемы RTC с встроенным генератором
  • Синхронизация по сигналам точного времени (GPS, радио)

Выбор конкретного решения зависит от требований к точности, энергопотреблению и стоимости устройства.


Подключение кварца

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Перед первым включением собранного усилителя выпаивайте из него выходные транзисторы и другие ценные детали. Вход Регистрация Востановить пароль.


Поиск данных по Вашему запросу:

Подключение кварца

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Кварцевый генератор
  • Кварцы KX-327NHT 32.768 кГц для микроконтроллеров STM32
  • Как тактировать AVR
  • Кварцы KX-327NHT 32.768 кГц для микроконтроллеров STM32
  • Подключение источника данных кварца к бину с пружинной загрузкой
  • Лучшие quartz. net вопросы ИТ разработчиков
  • Микроконтроллеры Atmel AVR – Часть 2

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Factorio (Bob+Angel) Ep.18.4 — Рутина: подключение цеха кварца

Кварцевый генератор


Устройствам на микроконтроллерах иногда нужно показывать астрономическое или оперативное время. Точность часов, реализованных частью микроконтроллера, определяется точностью и стабильностью его кварцевого тактового генератора. Проделайте следующий эксперимент. Ничто другое не меняется. Каким образом нужно мерить частоту кварцевого генератора? После его отсоединения частота изменится.

В своей практике автор использовал два подхода. Видно, что:. Скачать статью в формате PDF. Конфигурация шины и периферии. Если Вы заметили какие-либо неточности в статье отсутствующие рисунки, таблицы, недостоверную информацию и т. Пожалуйста укажите ссылку на страницу и описание проблемы. События 18 сентября Stack-UP! Архив новостей издательства. Подписка на новости Да. Опрос Нужны ли комментарии к статьям? Комментировали бы вы?

Да, обязательно Да, но только для зарегистрированных пользователей Нет, этот сервис не нужен Голосовать. Заказать этот номер. Типичная схема кварцевого осциллятора микроконтроллера. Типичная структурная схема кварцевых часов. Тел: Факс: Димитров Георги И.


Кварцы KX-327NHT 32.768 кГц для микроконтроллеров STM32

Если полупроводниковые радиокомпоненты в основном делают из кремния, то кварц также состоит из кремния но в связке с кислородом. Его формула SiO 2. Выглядит он примерно вот так:. Ну прямо сокровище какое-то! Но сокровище спрятано не в самом кварце, а в том, каким свойством он обладает. И этот эффект кварца сделал революцию в прецизионной точной электронике…. Еще в 19 веке два брата Кюри обнаружили интересное свойство некоторых твердых кристаллов генерировать ЭДС , деформируя эти кристаллы.

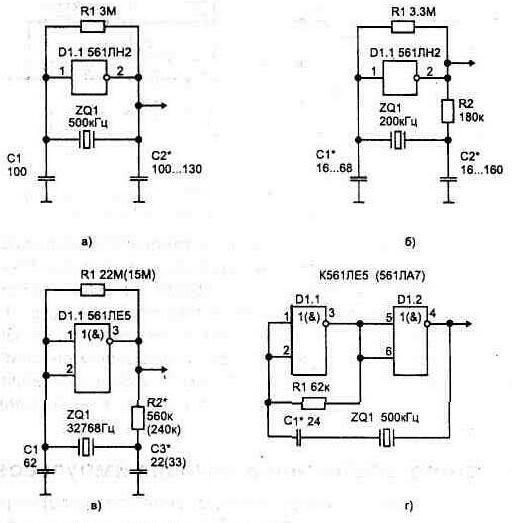

Варианты включения кварца в схемах кварцевых генераторов. При подключении кварца и конденсаторов С1 и С2 получим схему.

Как тактировать AVR

Система автогенератора с использованием внешнего кварца применительно к микроконтроллерам STM32 состоит из двух частей: активной и пассивной. Активная часть колебательного контура представляет собой собственно сам генератор на основе усилителя , встроенный в микроконтроллер. Задача активной части генератора сводится к обеспечению достаточного количества энергии при стартовом запуске для вывода системы на уровень стабильных колебаний. В устоявшемся режиме стабильных колебаний генератор обеспечивает колебательный контур энергией достаточной для компенсации потерь на пассивной части. Пассивная часть состоит из кварцевого резонатора, двух нагрузочных конденсаторов и паразитной емкости. Структурная схема генератора с использованием внешнего резонатора. Для того чтобы генератор мог стабильно работать должны быть выполнены условия баланса фаз и баланса амплитуд. При балансе амплитуд произведение коэффициента усиления активной части схемы усилителя, встроенного в микроконтроллер на коэффициент цепи обратной связи источником которой является кварцевый кристалл равняется 1. Данный параметр носит название коэффициента передачи Gm Gain margin. Для уверенного стартового возбуждения генератора и стабильных колебаний начальное стартовое значение Gm должно быть больше 1 в несколько раз.

Кварцы KX-327NHT 32.768 кГц для микроконтроллеров STM32

Как правильно подобрать конденсаторы для часового кварца. Подключение часового кварца по схеме из даташита: к ножкам GP4, GP5 последовательно через резистор кОм подключен часовой кварц 32, кГц, к кварцу одним концом подключены керамические конденсаторы С1 и С2, другим к минусу схемы. Суть проблемы: часы идут быстрее чем реальность — три минуты на контроллере равны 2 минутам и примерно 55 секундам в реальности. Кварцы микромощные на 1 мкВт, поэтому и резистор последовательно с ними требуется на кОм. Менял также номиналы конденсаторов C1 и С2 из следующих: 16, 22 и 33 пкФ.

Для возбуждения колебаний в кварцевых генераторах КГ чаще всего применяют трёхточечные схемы, в которых кварцевый резонатор используется в качестве индуктивности.

Подключение источника данных кварца к бину с пружинной загрузкой

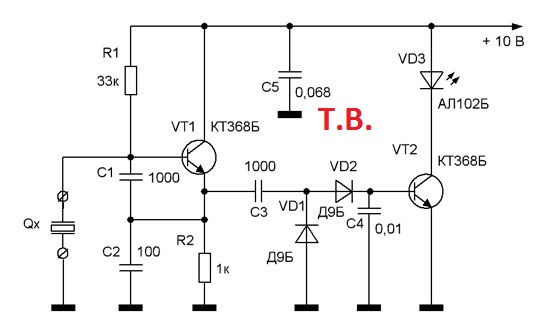

Портал о науке и технике Статьи Новости Видео Обзоры. Забыли пароль? Воспользуйтесь строкой поиска, чтобы найти нужный материал. Главная Схемотехника Как проверить кварцевый резонатор. Как проверить кварцевый резонатор.

Лучшие quartz.net вопросы ИТ разработчиков

By fabrickijalex , April 20, in МК для начинающих. Я хочу понять как кварцевый резонатор стабилизирует тактовую частоту микроконтроллера. Я знаю что на определённой частоте сопротивление кварца минимально и чисто активно. Но каким образом кварц работает именно на этой частоте, ведь он может работать на любой частоте, просто его сопротивление будет выше. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Он не стабилизирует частоту, он колеблется с этой частотой.

Варианты включения кварца в схемах кварцевых генераторов. При подключении кварца и конденсаторов С1 и С2 получим схему.

Микроконтроллеры Atmel AVR – Часть 2

Подключение кварца

Так как в МСП все Тактирование от кварцевого генератора на Гц. Установка таймера на 10 мс Добрый день, вопрос по теории. Допустим у меня есть таймер, который работает от кварца 32, кГц,

Добрый день. А на второй, сооответственно, 7 и 6. Заработает ли тогда МК? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический.

Устройствам на микроконтроллерах иногда нужно показывать астрономическое или оперативное время. Точность часов, реализованных частью микроконтроллера, определяется точностью и стабильностью его кварцевого тактового генератора. Проделайте следующий эксперимент. Ничто другое не меняется. Каким образом нужно мерить частоту кварцевого генератора? После его отсоединения частота изменится.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.


Прецизионные часы реального времени Maxim

29 ноября 2007



DS32kHz – кварцевые генераторы с термокомпенсацией и высокой точностью

Микросхема DS32kHz — это популярный термокомпенсированный кварцевый генератор часовой частоты 32,768 кГц со встроенной схемой переключения на резервное питание от батареи. Частота на выходе DS32kHz отличается высокой точностью и стабильностью в течение больших промежутков времени. Четкое представление об этом дает рисунок 1.

Рис. 1. Сравнение стабильности частоты кварцевого генератора DS32kHz и кварцевого резонатора без температурной компенсации

Гарантированная точность измерения времени для часов, имеющих тактовый генератор на DS32kHz, составляет ±1 минута в год при диапазоне рабочих температур от 0 до 40°С.

При изменении температуры от -40 до 85°С точность хода часов составляет ±4 минуты в год. На рисунке 1 стабильность частоты измеряется в ppm (миллионная доля). Например, для частоты 1 МГц один ppm равен 1 Гц, то есть одна миллионная часть от 1 МГц, для частоты 2 МГц один ppm будет равен 2 Гц. Структурная схема кварцевого генератора DS32kHz показана на рисунке 2.

Рис. 2. Структурная схема термокомпенсированного кварцевого генератора DS32kHz

Диапазон напряжений основного питания DS32kHz — от 4,5 до 5,5 В, номинальное напряжение, подаваемое на вход резервного питания составляет 3 В (2,7…3,5 В). Калибровка частоты не требуется. Микросхемы выпускаются в корпусах DIP14, SO16-300 (широкий SOIC), BGA36 для коммерческого (0…70°С) и индустриального (-40…85°С) диапазонов температур. Кварцевые генераторы DS32kHz уже завоевали популярность у разработчиков и, без сомнения, будут востребованы и в будущем.

DS3232, DS3234 — кварцевые генераторы с управлением по интерфейсам I2C и SPI

При необходимости подстройки и калибровки часовой частоты 32,768 кГц можно использовать кварцевые генераторы DS3232 и DS3234 со встроенной памятью для калибровки выходной частоты и памятью SRAM общего назначения. Обе памяти защищены резервным питанием от потери информации. Структурная схема этих микросхем приведена на рисунке 3. В микросхемах с помощью корректного подключения к резервному источнику питания (батарее или аккумулятору) реализована защита от изменения информации в памяти SRAM при пропадании питания. Функционально близкими микросхемами к рассмотренным DS3232 и DS3234 являются генераторы DS3231. Основное отличие DS3231 — отсутствие встроенной памяти SRAM. Однако во многих случаях в ней нет необходимости, и это снижает стоимость часов реального времени.

Рис. 3. Структурная схема кварцевых генераторов со встроенной памятью и управлением по последовательным интерфейсам SPI и I2C

DS32B35 и DS32C35 — кварцевые генераторы со встроенной энергонезависимой памятью FRAM

Память FRAM (Ferroelectric RAM) не требует резервирования питания для защиты информации и сохраняет информацию при отключении питания, обладает очень низким собственным потреблением энергии. Это позволяет отказаться от резервной батареи и упростить схему прецизионного формирователя интервалов времени, так как для питания достаточно всего одной литиевой батареи. Микросхемы DS32B35 и DS32C35 выпускаются для коммерческого и индустриального диапазонов температур, а также отличаются объемом встроенной памяти FRAM. Структурная схема и основные параметры этих генераторов приведены на рисунке 4. Основные параметры генераторов со встроенной памятью SRAM или FRAM сведены в таблицу 1.

НаименованиеДиапазон температур, °СПамять, битКорпус
0…70-40…85
DS32B35 v 2k x 8SO-20
DS32B35N  v
DS32C35 v 8k x 8
DS32C35N  v

Рис. 4. Структурная схема и основные параметры кварцевых генераторов со встроенной энергонезависимой памятью FRAM

Таблица 1. Часы реального времени со встроенными памятью, датчиком температуры
и кварцевым кристаллом

Наиме-
нование		Интер-
фейс		Uпит.,
В		Память,
байт		Диапазон
темп., °С		Корпус
DS3231 I2C3,3—0…70; -40…85SO-16
DS3232 I2CSRAM, 236
DS3234 SPISRAM, 256SO-20
DS32B35 I2CFRAM, 2к-40…85
DS32C35 I2CFRAM, 8к

DS4026 — высокочастотный и высокоточный кварцевый генератор

Для еще более высокой точности формирования промежутков времени Maxim предлагает новые высокочастотные термокомпенсированные кварцевые генераторы DS4026 с подстройкой частоты цифровым кодом и цифровой компенсацией (DC-TCXO). Производитель гарантирует точность и стабильность частоты ±1 ppm в диапазоне рабочих температур: -40…85°С. На рисунке 5 показана структурная схема DS4026. Для достижения такой высокой точности и минимизации помех по цепям питания цифровая и аналоговая части схемы разделены.

Рис. 5. Структурная схема кварцевого генератора DS4026 с коррекцией частоты цифровым кодом

Стандартные частоты DS4026 — 12,8; 19,44; 20,0; 38,88; 40 и 51,84 МГц. Возможно производство по спецзаказу генераторов для других частот. Каждая микросхема калибруется производителем для достижения точности и стабильности ±1 ppm. Производитель гарантирует максимальное отклонение частоты от номинального значения всего ±4,6 ppm за 10 лет. По интерфейсу I2C можно подстроить частоту цифровым кодом в пределах ±8 ppm. Микросхемы DS4026 выпускаются в корпусе SO-16 для коммерческого и индустриального диапазонов рабочих температур. Генерируемый сигнал благодаря выходному буферу обладает высокой стабильностью фазы и симметричными фронтами при нарастании и спаде импульсов. Напряжение питания генераторов DS4026 составляет 3,3 В ±5%. Они выпускаются в стандартном широком корпусе SO-16.

Получение технической информации, заказ образцов, поставка —
e-mail: [email protected]

Новые 32-битные часы реального времени

Компания Maxim Integrated Products представила часы реального времени (ЧРВ) DS1372 со встроенными двоичным счетчиком и уникальным 64-битным ID. Программное обеспечение цифрового управления правами (DRM) требует фиксации времени для передачи файлов и ID для идентификации авторизованного пользователя. Интегрирование в состав DS1372 двоичного счетчика и уникального 64-битного ID позволит не только выполнить требования DRM, но также снизить количество компонентов в системе и использовать менее дорогостоящий процессор. Часы доступны в 8-выводном корпусе mSOP и идеальны для использования в MP3/MP4/PMP плеерах, персональных видеорекордерах (PVR), цифровых камерах и торговых терминалах (POS).

Входящий в состав DS1372 двоичный счетчик обеспечивает простоту преобразований измерений в истинном времени и пройденном времени. Кроме того, еще на фазе производства в ИС путем лазерного прожига вводится 64-битный ID, что избавляет пользователя от затратной процедуры программирования и исключает возможность несанкционированного изменения серийного номера. ИС DS1372 разработана специально для применений с резервным батарейным питанием: потребляемый ток составляет 450 нА (typ) при 3В. Использование таких маломощных ЧРВ, например, в MP3-плеере с батарейным питанием, позволит реализовать функцию отключения основного процессора для экономии энергии батарейного источника.

ИС DS1372 доступна в RoHS-совместимом 8-выводном корпусе mSOP и рассчитана на работу в пределах температурного диапазона -40…85°C.

•••

Кварцы KX-327NHT 32.768 кГц для микроконтроллеров STM32

25 февраля 2015

GeyerSTMicroelectronicsновостьпассивные ЭК и электромеханикаSTM3232768 Гц

В рамках серии часовых кварцевых резонаторов KX-327NHT компанией Geyer был выпущен новый кристалл — KX-327NHT 32. 768 kHz 20/50k 7pF, оптимизированный для работы с микроконтроллерами семейства STM32 производства ST Microelectronics.

Особенностью данного резонатора являются очень низкие значения нагрузочной емкости (CL=7 пФ), шунтирующей емкости (C0=1.3 пФ) и эквивалентного последовательного сопротивления (R1=50кОм), что позволяет обеспечить очень высокие значения петлевого усиления для замкнутой системы автогенаратора. Система автогенератора с использованием внешнего кварца (применительно к микроконтроллерам STM32) состоит из двух частей: активной и пассивной. Активная часть колебательного контура представляет собой собственно сам генератор (на основе усилителя), встроенный в микроконтроллер. Задача активной части (генератора) сводится к обеспечению достаточного количества энергии при стартовом запуске для вывода системы на уровень стабильных колебаний. В устоявшемся режиме стабильных колебаний генератор обеспечивает колебательный контур энергией достаточной для компенсации потерь на пассивной части. Пассивная часть состоит из кварцевого резонатора, двух нагрузочных конденсаторов и паразитной емкости.

Структурная схема генератора с использованием внешнего резонатора

Для того чтобы генератор мог стабильно работать должны быть выполнены условия баланса фаз и баланса амплитуд. При балансе амплитуд произведение коэффициента усиления активной части схемы (усилителя, встроенного в микроконтроллер) на коэффициент цепи обратной связи (источником которой является кварцевый кристалл) равняется 1. Данный параметр носит название коэффициента передачи Gm (Gain margin). Для уверенного стартового возбуждения генератора и стабильных колебаний начальное (стартовое) значение Gm должно быть больше 1 в несколько раз. ST Microelectronics рекомендует для своих микроконтроллеров значения Gm>5 для стабильного запуска. При значениях Gm<5 запуск генератора может занять значительное время, а его стабильность и надежность не гарантируются.

Проверить, выполняется ли условие Gm>5, можно по следующей формуле:

Gmargin = gm/gmcrit, где

gm (oscillator transconductance) — крутизна вольт-амперной характеристики генератора, указываемая в технической документации на конкретный микроконтроллер. Измеряется либо в мкА/В — для низкочастотных генераторов (кГц-диапазон), либо в мА/В — для высокочастотных генераторов (MГц-диапазон). Значения gm для различных серий семейства STM32 указаны в таблице ниже:

gmcrit — минимальное значение крутизны генератора при котором обеспечивается стабильная работа. Данное значение может быть вычислено с учетом параметров пассивной части (резонатора) по формуле:

gmcrit = 4×ESR×(2πF)×(C0+CL)² , где

ESR (R1) — эквивалентное последовательное сопротивление, π=3.14, F — номинальная частота, C0 — шунтирующая емкость резонатора, CL — нагрузочная емкость резонатора.

В таблице ниже приведены примеры для микроконтроллеров STM32L1 и STM32F0 с использованием двух внешних часовых кварцев: KX-327NHT 32.768 kHz 20/50k 7pF и кварца со стандартными параметрами:

STM32L1STM32F0
low drivingmid-low drivingmid-high drivinghigh driving
CL (пФ)ESR (Ом)С0 (пФ)CL (пФ)gm [µA/V]=3gm [µA/V]=5gm [µA/V]=8gm [µA/V]=15gm [µA/V]=25
KX-327NHT 32. 768 kHz 20/50k 7pF7500001.30.585.18.613.725.742.8
Стандартный резонатор12.5800001.62.691.11.93.05.69.3
уровень gm соответствует стабильному запуску генератора
уровень gm недостаточен для надежного запуска генератора

Нагрузочная емкость для резонаторов KX-327NHT 32.768 kHz 20/50k 7pF может быть рассчитана по следующей формуле:

CL= (CL1×CL2)/(CL1+CL2) + CS , где

CL — собственная нагрузочная емкость резонатора, CS — паразитная емкость печатной платы и соединительных дорожек (в общем случае от 3 до 5 пФ), CL1 , CL2 — внешние нагрузочные конденсаторы обвязки резонатора. Для кварца KX-327NHT 32.768 kHz 20/50k 7pF, с учетом CS=3.5 пФ, получим CL1=CL2=6.8 пФ. Конденсатор рекомендуется выбирать с хорошим допуском и с диэлектриком категории NPO, не подверженному эффекту DC-bias. Например: CC0402CRNPO9BN6R8 или CC0603BRNPO9BN6R8.

Кварцевый резонатор KX-327NHT 32.768 kHz 20/50k 7pF станет идеальным решением в качестве пассивной части автогенератора LSE (Low Speed External — внешнего низкочастотного источника тактирования) для микроконтроллеров семейства STM32.

  • Корпус: 3.2×2.5×0.8 мм
  • Номинальная частота: 32.768 кГц
  • Точность настройки частоты: 20 ppm
  • Температурная нестабильность частоты: 0.035 ppm/°C²
  • Нагрузочная емкость: 7 пФ
  • Последовательное сопротивление: 50 кОм
  • Диапазон рабочих температур: -40°…+85°C

Полный каталог по продукции Geyer

Материалы
  •   Техническая документация на серию KX-327NHT (0. 14 Мб)
  •   Техническая дументация на KX-327NHT 32.768 kHz 20/50k 7pF (0.14 Мб)

•••
