Цоколевка микросхем: полное руководство по расположению выводов и их функциям

Что такое цоколевка микросхем. Как правильно читать и понимать схемы расположения выводов. Какие бывают типы корпусов интегральных схем. Как определить назначение каждого вывода микросхемы.

Содержание

Что такое цоколевка микросхем и зачем она нужна

Цоколевка микросхем — это схема расположения и назначения выводов (контактов) интегральной схемы. Она показывает, как правильно подключить микросхему в электронное устройство.

Зачем нужна цоколевка микросхем:

  • Позволяет правильно подключить питание и сигналы к выводам микросхемы
  • Помогает избежать ошибок монтажа и повреждения микросхемы
  • Дает информацию о функциональном назначении каждого вывода
  • Необходима при проектировании печатных плат
  • Используется при диагностике и ремонте электронных устройств

Как выглядит цоколевка микросхем? Обычно это условное графическое изображение корпуса микросхемы с пронумерованными выводами и их обозначениями.

Основные типы корпусов интегральных микросхем

Существует несколько основных типов корпусов микросхем, которые отличаются формой, размерами и расположением выводов:


  • DIP (Dual In-line Package) — прямоугольный корпус с двумя рядами выводов по длинным сторонам
  • SOP (Small Outline Package) — плоский прямоугольный корпус с выводами по длинным сторонам
  • QFP (Quad Flat Package) — плоский квадратный корпус с выводами по всем четырем сторонам
  • BGA (Ball Grid Array) — корпус с контактными площадками на нижней поверхности
  • TO (Transistor Outline) — цилиндрический металлический корпус с выводами снизу

Выбор типа корпуса зависит от назначения микросхемы, требуемой плотности монтажа, условий эксплуатации и других факторов.

Как правильно читать цоколевку микросхем

Чтобы правильно прочитать цоколевку микросхемы, необходимо:

  1. Определить тип корпуса микросхемы
  2. Найти ключ или метку первого вывода на корпусе
  3. Определить направление нумерации выводов (обычно против часовой стрелки)
  4. Сопоставить номера выводов с их функциональным назначением по схеме
  5. Обратить внимание на специальные обозначения (питание, земля и т.д.)

Важно помнить, что нумерация выводов может отличаться для разных типов корпусов. Всегда сверяйтесь с официальной документацией производителя микросхемы.


Особенности цоколевки логических микросхем

Логические микросхемы имеют ряд особенностей в цоколевке:

  • Входы обычно обозначаются буквой I или A, B, C и т.д.
  • Выходы обозначаются буквой O или Y
  • Питание обозначается VCC или VDD (плюс) и GND (земля)
  • Инверсные входы и выходы отмечаются чертой сверху
  • Многие логические микросхемы содержат несколько одинаковых элементов в одном корпусе

Например, микросхема 7400 содержит 4 элемента 2И-НЕ, каждый из которых имеет 2 входа и 1 выход. Ее цоколевка показывает расположение входов и выходов всех 4 элементов.

Цоколевка аналоговых микросхем: на что обратить внимание

При работе с цоколевкой аналоговых микросхем важно учитывать следующие моменты:

  • Наличие дифференциальных входов (прямой и инверсный)
  • Выводы для подключения внешних компонентов (например, конденсаторов коррекции)
  • Выводы регулировки параметров (смещение, усиление)
  • Наличие нескольких каналов в одном корпусе
  • Выводы для подключения различных напряжений питания

Например, в цоколевке операционного усилителя важно правильно определить инвертирующий и неинвертирующий входы, а также выводы для подключения цепей коррекции.


Цоколевка микроконтроллеров и процессоров

Микроконтроллеры и процессоры имеют сложную цоколевку, которая может включать:

  • Выводы портов ввода-вывода общего назначения
  • Выводы для подключения внешней памяти
  • Выводы специализированных интерфейсов (UART, SPI, I2C и др.)
  • Выводы для подключения тактового генератора
  • Выводы для программирования и отладки
  • Несколько выводов питания и земли

При работе с такими микросхемами необходимо внимательно изучить документацию и правильно сконфигурировать все необходимые выводы.

Как определить назначение выводов микросхемы без документации

Если документация на микросхему недоступна, можно попробовать определить назначение выводов следующими способами:

  1. Поиск аналогов микросхемы с известной цоколевкой
  2. Анализ схемы устройства, в котором используется микросхема
  3. Измерение напряжений на выводах в рабочем режиме
  4. Проверка сопротивления между выводами
  5. Подача тестовых сигналов и наблюдение за реакцией

Однако такой подход требует опыта и осторожности, чтобы не повредить микросхему или устройство.


Типичные ошибки при работе с цоколевкой микросхем

При работе с цоколевкой микросхем часто допускаются следующие ошибки:

  • Неправильное определение первого вывода
  • Путаница в нумерации выводов для разных корпусов
  • Игнорирование инверсных обозначений входов/выходов
  • Неправильное подключение питания
  • Использование устаревшей или неверной документации

Чтобы избежать этих ошибок, всегда внимательно проверяйте цоколевку перед монтажом и используйте актуальную документацию от производителя.

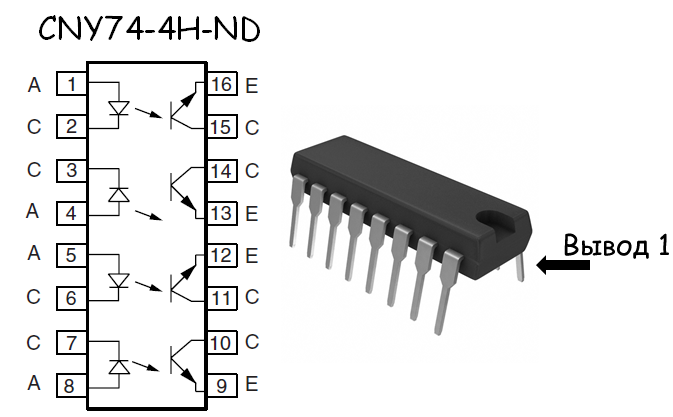

Как правильно определить первый вывод микросхемы?

Правильное определение первого вывода микросхемы критически важно для корректного подключения. Существует несколько способов его идентификации:

  • Ключ или выемка на корпусе DIP-микросхем
  • Точка или полоса возле первого вывода
  • Скошенный угол корпуса со стороны первого вывода
  • Маркировка на корпусе микросхемы

Важно помнить, что в некоторых случаях маркировка может быть нестандартной или отсутствовать. В таких ситуациях необходимо обратиться к документации производителя.


Какое значение имеет правильная ориентация микросхемы при монтаже?

Правильная ориентация микросхемы при монтаже имеет критическое значение по нескольким причинам:

  1. Предотвращает повреждение микросхемы из-за неправильного подключения питания
  2. Обеспечивает корректное функционирование устройства
  3. Позволяет избежать коротких замыканий и выхода из строя других компонентов
  4. Упрощает отладку и ремонт устройства

Неправильная установка микросхемы может привести к серьезным повреждениям и дорогостоящему ремонту. Поэтому всегда уделяйте особое внимание правильной ориентации при монтаже.


Справочник «Цифровые Интегральные Микросхемы»

Справочник «Цифровые Интегральные Микросхемы» [ Содержание ]

Увлекаетесь электроникой?
Приглашаем Вас принять участие
в бета-тестировании онлайн-редактора

электрических схем.
sapr.asvcorp.ru
Работайте со схемами прямо из браузера.

2.4.8 Микросхемы типа ЛП

Основные параметры микросхем типа ЛП приведены в табл. 2.10.

Логический элемент «исключающее ИЛИ» применяется как сумматор по модулю 2 или используется для задержки импульсов. Такой элемент включают как фазовый компаратор. С помощью элементов «исключающее ИЛИ» можно проектировать генераторы строго сфазированных многофазных последовательностей.

На практике наиболее часто используют двухвходовые элементы «исключающее ИЛИ» — это микросхемы ЛП5 и ЛП12, содержащие по четыре таких элемента, причем ЛП12 содержит элементы с открытым коллекторным выходом.

Условное обозначение и таблица состояний элемента «Исключающее ИЛИ»
ВходВыход
ABQ
00 0
011
101
110

Выходной сигнал элемента соответствует логическому уравнению Q = А xor В = НЕ(В)A + НЕ(A)В где xor — обозначение суммирования по модулю 2. Нижняя и верхняя строки таблицы отображают эквивалентность входных уровней, т. е. А = В = О и А = В = 1. Когда А = В = О, выходной сигнал Q=0 (так называемый тривиальный нуль). Если А = B= 1, выходной сигнал Q=0.

Если к рассмотренному элементу «исключающее ИЛИ» добавить двухвходовый элемент И, являющийся формирователем единицы старшего разряда (генератором переноса, он образует выход С), то получится двухразрядный полусумматор (рис. 2.26).


Рис. 2.27. Схема полусумматора.

Так при А = В = 1 результат Q = 0 (младший разряд суммы), а C = 1 (старший разряд). В итоге на обоих выходах полусумматора появляется двухразрядное двоичное выходное число: A + B = 1 + 1 = 10, его десятичный эквивалент 1 + 1 = 2.


Рис. 2.27. Условное обозначение и цоколевка микросхем ЛП5 и ЛП12.

Иногда появляется необходимость получить элемент «исключающее ИЛИ» из отдельных стандартных логических элементов. На рис. 2.28 приведены схемы таких устройств без инверсии и с инверсией.


Рис. 2.28. Варианты схем «исключающее ИЛИ» из простейших логических элементов

Если необходим многовходовый элемент «исключающее ИЛИ», то его можно собрать по схемам, показанным на рис. 2.29.


Рис. 2.29. Многовходовые элементы «исключающее ИЛИ»

Микросхемы ЛП4, ЛП9 аналогичные микросхеме ЛН4, состоят из шести буферных элементов без инверсии с открытыми коллекторами (см. рис. 2.17). Кроме того, ЛП9 допускает подключение к источнику повышенного напряжения. Цоколевка микросхем аналогична цоколевке микросхемы ЛН4.

Микросхема ЛП7 представляет собой два логических элемента И-НЕ с общим входом разрешения /EI и двумя мощными транзисторами. Цоколевка микросхемы ЛП7 приведена на рис. 2.30.а.


Рис. 2.30.a. Условное обозначение и цоколевка микросхемы ЛП7

Цоколевка, условное обозначение ЛП1 на рис. 2.30,б, а состояния одного элемента из микросхемы ЛП1 — в табл. 2.13.


Рис. 2. 30.a. Условное обозначение и цоколевка микросхемы ЛП1.
Нарисован один элемент ЛП1, цоколовека второго элемента приведена в скобках.
Таблица 2.13. Таблица состояний элемента микросхемы ЛП1
ВходыВыходы
I1(I5)I2(I4)Y1(Y2)/Y1(/Y2)
00Y/Y
0101
1010
11Y/Y

Примечание: При подаче на оба входа синфазного сигнала происходит хранение информации.

Микросхемы ЛП8, ЛП10, ЛП11 представляют собой буферные элементы с тремя состояниями на выходе. ЛП8 содержит четыре буферных элемента с общим выводом /ЕIO для входа и выхода каждого из элементов. При подаче напряжения высокого уровня В на вход /ЕIO действие входа I инвертора запрещается, а выход переходит в состояние Z. Цоколевка микросхемы ЛП8, а также принципиальная схема одного канала приведены на рис. 2.31, управляющие сигналы для одного канала в табл. 2.14.


Рис. 2.30.a. Принципиальная схема элемента микросхемы ЛП8
Таблица 2.14. Условное обозначение, цоколевка и таблица состояний элемента микросхемы ЛП8
ВходыВыход
/EIOIY
000
011
10Z
11Z

Микросхемы ЛП10 и ЛП11 содержат по шесть буферных элементов с тремя состояниями на выходе. Причем ЛП11 имеет раздельные входы разрешения /EO1 и /ЕО2. При подаче напряжения высокого уровня -В на вход /ЕО2 размыкаются выходы Y5 и Y6; при /EO1 -В соответственно YI. ..Y4. ЛП10 отличается от ЛН6 тем, что буферные элементы неинвертирующие, а логика управления И-НЕ для входов разрешения /EO1 и /ЕО2 у них одинакова. Цоколевки микросхем ЛП10 и ЛП11 приведены на рис. 2.32, а состояния элемента в табл. 2.15.


Рис. 2.32. Условные обозначения и цоколевки микросхем ЛП10 и ЛП11.
Таблица 2.15. Состояния элемента ЛП10.
ВходыВыход
/E01/E02IY
0000
0011
X1XZ
1XXZ

Микросхема ЛП3 представляет собой три логических элемента мажоритарной логики 2 из 3. При подаче на любые два входа из трех напряжения высокого уровня В на выходе ИС устанавливается напряжение низкого уровня — Н. Цоколевка микросхемы и условное графическое обозначение приведены на рис. 2.33. Для 1533ЛП3 цоколевка, структура микросхемы приведены на рис. 2.33.б, а состояния элементов приведены в табл. 2.16, 2.17 соответственно.


Рис. 2.33. Микросхема ЛП3: а — условное обозначение;
б — структура и цоколевка микросхемы 1533ЛП3.
Таблица 2.16. Состояния элемента ЛП3
AiBiCiYi
0001
1001
0101
0011
1100
1010
0110
1110
Таблица 2. 17. Состояния элемента 1533ЛП3
ВходыВыход
C0123
00000
01111
00010
01101
00100
01011
01000
00111
1XX11
1XX00
