Цветомузыка на транзисторах своими руками схемы. Как сделать цветомузыку на транзисторах своими руками: простые схемы для начинающих

Как работает цветомузыка на транзисторах. Какие схемы цветомузыки подойдут для самостоятельной сборки. Как собрать простую трехканальную цветомузыку на светодиодах пошагово.

Содержание

Принцип работы цветомузыки на транзисторах

Цветомузыка — это устройство, преобразующее звуковой сигнал в световые эффекты. Принцип работы цветомузыки на транзисторах следующий:

  • Звуковой сигнал поступает на вход схемы
  • Сигнал усиливается и разделяется на несколько частотных диапазонов с помощью фильтров
  • Каждый частотный диапазон управляет своим каналом подсветки через транзисторный ключ
  • В такт музыке зажигаются светодиоды или лампы разных цветов

Таким образом, световые эффекты синхронизируются с ритмом и тональностью музыки. Чем больше каналов, тем более красочной получается цветомузыка.

Простейшая схема одноканальной цветомузыки

Самая простая схема цветомузыки на одном транзисторе выглядит так:

«`
Вход звука T1 LED +12В GND «`

Здесь транзистор T1 работает как ключ, открываясь при поступлении звукового сигнала и зажигая светодиод. Чем громче звук, тем ярче горит LED.

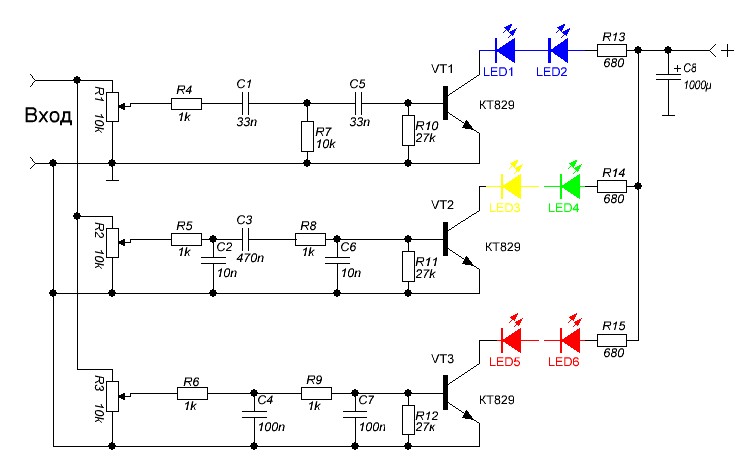

Трехканальная цветомузыка на транзисторах

Более интересный визуальный эффект дает трехканальная схема цветомузыки:

«`
Вход звука Фильтр НЧ T1 Фильтр СЧ T2
Фильтр ВЧ T3 Красный Зеленый Синий «`

В этой схеме звуковой сигнал разделяется на три частотных диапазона:

  • Низкие частоты (НЧ) — управляют красным светодиодом
  • Средние частоты (СЧ) — управляют зеленым светодиодом
  • Высокие частоты (ВЧ) — управляют синим светодиодом

Каждый канал имеет свой фильтр и транзисторный ключ. Это позволяет получить более красочный световой эффект, синхронизированный с музыкой.

Как собрать простую цветомузыку на транзисторах

Для сборки простой трехканальной цветомузыки на транзисторах понадобятся следующие компоненты:

  • 3 транзистора NPN (например, BC547 или 2N2222)
  • 3 светодиода — красный, зеленый, синий
  • Резисторы: 3 x 1 кОм, 3 x 10 кОм
  • Конденсаторы: 100 нФ, 10 нФ, 1 нФ
  • Макетная плата
  • Провода для соединений
  • Источник питания 9-12В

Процесс сборки:


  1. Соберите схему на макетной плате согласно представленной выше схеме
  2. Подключите вход звукового сигнала (например, от смартфона)
  3. Подайте питание 9-12В
  4. Включите музыку и наслаждайтесь световыми эффектами!

При необходимости можно подстроить чувствительность каналов, изменив номиналы резисторов.

Преимущества цветомузыки на транзисторах

Цветомузыка на транзисторах имеет ряд преимуществ:

  • Простота схемы — подходит даже для начинающих
  • Низкая стоимость компонентов
  • Возможность самостоятельной сборки
  • Яркие световые эффекты
  • Синхронизация с музыкой

Это отличный проект для тех, кто хочет научиться паять и разбираться в электронике.

Как улучшить цветомузыку на транзисторах

Базовую схему цветомузыки на транзисторах можно улучшить несколькими способами:

  • Добавить больше каналов для более плавной цветопередачи
  • Использовать мощные светодиоды или светодиодные ленты
  • Добавить регуляторы чувствительности для каждого канала
  • Применить микроконтроллер для более сложных эффектов
  • Сделать беспроводное управление через Bluetooth

Экспериментируйте и создавайте свои уникальные световые шоу!


Часто задаваемые вопросы о цветомузыке на транзисторах

Какие транзисторы лучше использовать для цветомузыки?

Для простых схем цветомузыки хорошо подходят распространенные NPN транзисторы общего назначения, например:

  • BC547
  • 2N2222
  • KT315

Эти транзисторы недорогие и легко доступны. Для более мощных схем можно использовать транзисторы BD139 или TIP31.

Как подключить цветомузыку к аудиосистеме?

Существует несколько способов подключения цветомузыки к источнику звука:

  1. Через линейный выход (AUX) аудиосистемы
  2. Параллельно акустическим колонкам
  3. С помощью микрофона, улавливающего звук

Наиболее качественный результат дает подключение через линейный выход, но это требует дополнительного усилителя в схеме цветомузыки.

Сколько каналов должно быть в цветомузыке?

Количество каналов в цветомузыке может быть различным:

  • 1 канал — простейшая схема, реагирует только на громкость
  • 3 канала — стандартный вариант (НЧ, СЧ, ВЧ)
  • 5-10 каналов — более плавная цветопередача
  • 20+ каналов — профессиональные системы

Для домашнего использования обычно достаточно 3-5 каналов. Большее количество каналов усложняет схему, но дает более красочный эффект.



Схема цветомузыки на транзисторах своими руками

Подобные устройства улучшают восприятие музыкальных произведений и значительно повышают степень их эмоционально-психологического воздействия на личность. В развитии цветомузыки можно выделить два основных направления. Первое предполагает отсутствие жёсткой связи между музыкальным произведением и его цветовым сопровождением. При этом не исключается и автоматическое управление цветовым рисунком. Очевидно, что не смотря на высокую эстетическую насыщенность такой аудиовизуальной программы, существенным недостатком таких систем является их большая сложность и стоимость, а также необходимость высокой квалификации оператора.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Цветомузыка схема
  • Простые схемы цветомузыки на светодиодах и светодиодных лентах для сборки своими руками
  • Электронные схемы и статьи на тему «цветомузыка»
  • Цветомузыка своими руками
  • Цветомузыка самодельная из светодиодов
  • Цветомузыка. Что может быть проще?
  • ЦВЕТОМУЗЫКА
  • Простая схема цветомузыки своими руками
  • Цветомузыка: светодиодная светомузыка своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самая простая схема цветомузыки.

Цветомузыка схема


Неисчерпаемый потенциал светодиодов в очередной раз раскрылся в конструировании новых и модернизации уже имеющихся цветомузыкальных приставок. Сейчас ситуация изменилась и функцию магнитофона теперь выполняет любое мультимедийное устройство, а вместо ламп накаливания устанавливают сверхъяркие светодиоды или светодиодные ленты. Как сделать цветомузыку с помощью простой электронной схемы и заставить светодиоды мигать от источника звуковой частоты?

Какие варианты преобразования звукового сигнала существуют? Эти и другие вопросы рассмотрим на конкретных примерах. Для начала следует разобраться с простой схемой цветомузыки, собранной на одном биполярном транзисторе, резисторе и светодиоде. Питание на неё можно подавать от источника постоянного тока напряжением от 6 до 12 вольт.

Работает данная цветомузыка на одном транзисторе по принципу усилительного каскада с общим эмиттером.

Возмущающее воздействие в виде сигнала с изменяющейся частотой и амплитудой поступает на базу VT1. Как только амплитуда колебаний превышает некоторое пороговое значение, транзистор открывается и светодиод вспыхивает.

Недостаток данной простейшей схемы состоит в том, что темп мигания светодиода полностью зависит от уровня звукового сигнала. Другими словами, полноценный цветомузыкальный эффект будет наблюдаться только на одном уровне громкости. Снижение громкости приведёт к редкому подмигиванию, а увеличение — к почти постоянному свечению. Простейшая вышеприведенная цветомузыка на транзисторе может быть собрана с использованием светодиодной ленты в нагрузке.

Для этого нужно увеличить напряжение питания до 12В, подобрать транзистор с наибольшим током коллектора превышающим ток нагрузки и пересчитать номинал резистора. Такая простейшая цветомузыка из светодиодной ленты прекрасно подойдёт начинающим радиолюбителям для сборки своими руками даже дома. Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.

Питается она постоянным напряжением 9В и может засветить один или два светодиода в каждом канале. Состоит схема из трёх независимых усилительных каскадов, собранных на транзисторах КТ КТ , в нагрузку которых включены светодиоды разного цвета.

В качестве элемента для предварительного усиления можно использовать небольшой сетевой трансформатор понижающего типа. Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода.

Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до Гц, о чем свидетельствует мигание красного светодиода.

Через фильтр средних частот проходит звук в диапазоне Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем. Во-первых, гальваническая развязка теряет практический смысл. Во-вторых, трансформатор в несколько раз проигрывает схеме, показанной на рисунке, по массе, размерам и себестоимости. Схема простого усилителя звуковой частоты состоит из транзистора КТ, двух конденсаторов, отсекающих постоянную составляющую, и резисторов, обеспечивающих транзистору режим с общим эмиттером.

С помощью подстроечного резистора можно добиться общего усиления слабого входного сигнала. В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания.

Схема двухкаскадного предварительного усилителя показана на рисунке. В данном случае подстроечный резистор стоит на выходе первого усилительного каскада, что даёт больше возможностей для регулировки чувствительности. Конденсаторы С1-С3 пропускают полезную составляющую и отсекают постоянный ток. Для реализации подойдёт любой электретный микрофон, для нормальной работы которого достаточно смещения 1,5В. Следующая схема цветомузыкальной приставки работает от 12 вольт и может устанавливаться в автомобиле.

Она совместила в себе основные функции ранее рассмотренных схемотехнических решений и способна работать в режиме цветомузыки и светильника. Первый режим достигается за счёт бесконтактного управления RGB-лентой при помощи микрофона, а второй — за счёт одновременного свечения красного, зелёного и синего светодиодов на полную мощность. Выбор режима осуществляется при помощи переключателя, размещенного на плате.

Теперь остановимся подробно на том, как сделать цветомузыку, которая отлично подойдет даже для установки в авто, и какие детали для этого потребуются. Чтобы понять, как работает данная цветомузыкальная приставка, сначала рассмотрим её структурную схему. Она поможет проследить полный путь прохождения сигнала. Источником электрического сигнала является микрофон, который преобразует звуковые колебания от фонограммы.

Далее следует автоматический регулятор уровня АРУ , который удерживает колебания звука в разумных пределах и подготавливает его к дальнейшей обработке. Фильтры разделяют сигнал на три составляющие, каждая из которых работает только в одном частотном диапазоне. В конце остаётся только усилить подготовленный токовый сигнал, для чего используют транзисторы, работающие в ключевом режиме. На основании структурных блоков, можно перейти к рассмотрению принципиальной схемы. Её общий вид представлен на рисунке.

Для ограничения тока потребления и стабилизации питающего напряжения установлен резистор R12 и конденсатор С9. Для задания напряжения смещения микрофона установлены R1, R2, C1. Конденсатор C fc подбирается индивидуально к конкретной модели микрофона в процессе наладки. Он нужен для того, чтобы немного приглушить сигнал той частоты, которая превалирует в работе микрофона. Обычно снижают влияние высокочастотной составляющей. Нестабильное напряжение автомобильной сети может оказывать влияние на работу цветомузыки.

Поэтому наиболее правильно подключать самодельные электронные устройства через стабилизатор на 12В. Звуковые колебания в микрофоне преобразуются в электрический сигнал и через С2 поступают на прямой вход операционного усилителя DA1. В момент возникновения на выходе DA1. Это приводит к мгновенному снижению напряжения на выходе. Чтобы цветомузыка на светодиодах светила достаточно ярко, нужно усилить выходной ток до соответствующего значения. Для ленты с потреблением до 0,5А на каждый канал подойдут транзисторы средней мощности типа КТ или импортный BD без монтажа на радиатор.

Если собираемая светомузыка своими руками предполагает нагрузку около 1А, то транзисторам потребуется принудительное охлаждение. В коллекторах каждого выходного транзистора параллельно выходу стоят диоды D6-D8, катоды которых объединены между собой и выведены на переключатель SA1 White light.

Второй контакт переключателя соединён с общим проводом GND. Пока SA1 разомкнут, схема работает в режиме цветомузыки. При замыкании контактов переключателя все светодиоды в ленте зажигаются на полную яркость, образуя в сумме белый поток света. Для изготовления печатной платы понадобится односторонний текстолит размером 50 на 90 мм и готовый файл. Для наглядности плата показана со стороны радиоэлементов.

Перед выводом на печать необходимо задать её зеркальное отображение. В слое М1 показаны 3 перемычки, размещаемые на стороне деталей. Для сборки цветомузыки из светодиодной ленты своими руками понадобятся доступные и недорогие компоненты. Микрофон электретного типа, подойдет в защитном корпусе со старой аудио аппаратуры.

Конденсаторы, независимо от типа, должны иметь запас по напряжению и быть рассчитаны на 16В или 25В. При необходимости конструкция платы позволяет установить выходные транзисторы на небольшие радиаторы. С краю запаивают клеммную колодку на 6 позиций для подачи питания, подключения RGB светодиодной ленты и переключателя. Полный перечень элементов приведен в таблице.

В заключение хочется отметить, что количество выходных каналов в самодельной цветомузыкальной приставке можно увеличивать сколь угодно раз. Для этого нужно разбить весь частотный диапазон на большее количество секторов и пересчитать полосу пропускания каждого RC-фильтра. К выходам дополнительных усилителей подключить светодиоды промежуточных цветов: фиолетового, бирюзового, оранжевого. От такого усовершенствования цветомузыка своими руками станет только краше.

Светодиодная лента SMD , её особенности и разновидности. Как правильно подключить светодиодный прожектор к сети вольт? Срок службы светодиодных ламп и светильников: реалии и сказки производителей.

Стабилизаторы тока на lm, lm, lm и их применение для светодиодов. Чем отличаются светодиодные лампы от энергосберегающих? Какие лампы лучше для дома — светодиодные или энергосберегающие? Простые схемы цветомузыки на светодиодах и светодиодных лентах для сборки своими руками. Преимущества светодиодов перед лампочками в цветомузыкальных приставках неоспоримы: широкая цветовая гамма и более насыщенный свет; различные варианты исполнения дискретные элементы, модули, RGB-ленты, линейки ; высокая скорость срабатывания; низкое энергопотребление.

Читайте так же. Последние публикации Самые популярные статьи Последние комментарии.


Простые схемы цветомузыки на светодиодах и светодиодных лентах для сборки своими руками

Вообще, цветомузыка или светомузыка — это такой вид искусства, основанный на ассоциировании музыкальных колебаний с различными цветами. Электрический сигнал из выхода звукового канала не сам звук из динамика, а именно сигнал, например, из разъема для наушников поступает на каскад из фильтров разных частот;. Каждый из фильтров их может быть больше, чем три отсеивает только определенный диапазон частот;. Колебания на выходе каждого из фильтров управляют питанием светодиодов.

Цветомузыка: светодиодная светомузыка своими руками три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, которые.

Электронные схемы и статьи на тему «цветомузыка»

By Valery , January 5, in Своими руками. Простая светодиодная цветомузыка ЦМУ с микрофоном. Назначение — игрушка или настольный сувенир. Реагирует на любые звуки в помещении. Не требует каких-либо подключений. Напряжение питания 9 вольт от двух последовательно соединенных плоских батареек 3R Что бы не было двояких толкований, не следует путать такие устройства со светодинамическими установками СДУ , в отличие от которых ЦМУ реагируют на разные полосы частот звукового спектра. Структурная схема такая: Сигнал от микрофона 1, усиливается широкополосным усилителем 2, сигнал с которого подается на три частотных фильтра 3, каждый из которых пропускает только свою полосу частот.

Цветомузыка своими руками

Как-то в голову мне пришла мысль соорудить цветомузыку , мигающий в такт музыки. Посмотрев несколько электрических схем цветомузыкальных устройств, решил, что все они для меня немного сложны, так как мои познания в электронике заканчиваются на уровне школьной программы. Но я не отчаивался и обратился к хорошему знакомому, который подсказал мне как я смогу сделать цветомузыку своими руками. Схема получилась действительно очень простой, и я собрал ее за 40 минут. Желательно все вырезать как можно ровнее, так как далее все пластины будут сочленяться вместе, и любая кривизна или перекос будет очень хорошо видны.

На форумах радиолюбителей опубликовано множество схем цветомузыки, некоторые из которых сможет собрать начинающий радиолюбитель, а другие считаются уже более продвинутыми.

Цветомузыка самодельная из светодиодов

Сегодня многие начинающие радиолюбители хотят собрать схему цветомузыки своими руками. И несмотря на то что в продаже появляются радиоконструкторы с набором деталей для постройки несложной цветомузыкальной приставки, радиолюбителям особое удовольствие доставляет процесс изготовления. Трансформатора нужен для повышения сигнала и гальванической развязки аудио выхода и схемы цветомузыки. Эта конструкция с оригинальными световыми эффектами достаточно проста и надежна. Основным элементом устройства является микроконтроллер PIC12F

Цветомузыка. Что может быть проще?

Здравствуйте, уважаемые читатели сайта sesaga. Практически у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздничные дни. В этой статье речь пойдет о простой цветомузыкальной приставке, собранной на светодиодах, которую под силу собрать даже начинающему радиолюбителю. Работа цветомузыкальных приставок ЦМП, ЦМУ или СДУ основана на частотном разделении спектра звукового сигнала с последующей передачей его по отдельным каналам низких, средних и высоких частот, где каждый из каналов управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. Конечным результатом работы приставки является получение цветовой гаммы, соответствующей воспроизводимому музыкальному произведению. Для получения полной гаммы цветов и максимального количества цветовых оттенков в цветомузыкальных приставках используются, как минимум, три цвета:.

Цветомузыка: светодиодная светомузыка своими руками три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, которые.

ЦВЕТОМУЗЫКА

Вы начинающий радиолюбитель и вам нечем заняться? Хотите что-нибудь спаять, но не можете определиться с выбором? Делаем цветомузыку! Устроим дома дискотеку и будем зажигать, но сначала включим паяльник и немного попаяем.

Простая схема цветомузыки своими руками

Как сделать цветомузыку своими руками? Существует множество вариантов, большинство из них сложны в сборке и простому человеку собрать их, зачастую не под силу. Побродив по просторам интернета, я нашел одну схему, которая очень проста. Сделать цветомузыку своими руками на светодиодах с помощью данной схемы сможет каждый. Изготавливаем корпус, в котором будут находится светодиоды.

Такая светодиодная цветомузыка подойдет для тех, кто слушает музыку на компьютере.

Цветомузыка: светодиодная светомузыка своими руками

Чтобы собрать цветомузыку на светодиодах своими руками необходимо обладать базовыми знаниями электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим, как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно собрать самостоятельно готовые устройства, а в конце пошагово соберем готовое устройство на примере. В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Цветомузыка своими руками — что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему. В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.


Светодиодная цветомузыка — Новости на сегодня

Полезные советы

На чтение 3 мин Опубликовано Обновлено

Порой так хочется создать у себя дома яркое световое шоу, позвать друзей, включить громче музыку и окунуться в атмосферу дискотеки. С музыкой и друзьями проблем обычно не возникает, а вот организовать цветомузыку бывает достаточно проблематично. Даже самые простые световые эффекты стоят, порой, приличных денег, к тому же продаются далеко не во всех магазинах. Как же быть, если желание насладиться мигающими в такт музыке огоньками не угасает? Выход есть – собрать цветомузыку самому.

Содержание

  1. Схема цветомузыки
  2. Схема усилителя
  3. Сборка простой цветомузыки
  4. Первое включение и настройка
  5. Смотрите видео

Схема цветомузыки

Схема проста как валенок, содержит всего три транзистора и горстку резисторов с конденсаторами. Она содержит в себе три фильтра для низких, средних и высоких частот, поэтому такую цветомузыку можно назвать трёхканальной. Красный светодиод загорается, когда в звуковом сигнале преобладают низкие частоты, синий светодиод реагирует на средние частоты, а зелёный – на высокие. Подстроечные резисторы R4 — R6 регулируют чувствительность каждого из каналов, с их помощью задаётся необходимая яркость свечения. Транзисторы VT1 – VT3 коммутируют светодиоды, здесь можно применить любые n-p-n транзисторы малой мощности, например, BC547, BC337, КТ3102. Вместо отдельных светодиодов для увеличения яркости можно использовать отрезки светодиодной ленты, в этом случае транзисторы стоит поставить большей мощности, например, BD139, 2N4923, КТ961. На вход схемы можно подавать звуковой сигнал, например, с плеера, телефона или компьютера. Однако, может оказаться так, что уровня звукового сигнала не хватит для открывания транзисторов этой схемы и светодиоды будут светится тускло. Чтобы этого не произошло, сигнал нужно усилить, например, с помощью простенького усилителя на одном транзисторе, схема которого показана ниже.

Схема усилителя

Транзистор можно использовать любой маломощный, хорошо себя зарекомендовал в этой схеме отечественный КТ3102. С помощью подстроечного резистора R1 можно регулировать уровень сигнала, подаваемого на схему цветомузыки. Питается усилитель от тех же 9 – 12 вольт. На его вход можно подавать даже слабый сигнал с телефона, ведь он будет усилен до нужного уровня.

Сборка простой цветомузыки

После разбора схем можно приступить непосредственно к сборке конструкции. Обе схемы можно собрать на одной плате, как я и сделал. Печатная плата имеет размеры 35х55 мм и выполняется методом ЛУТ. Несколько фотографий процесса:

Скачать плату:

После того, как лишняя медь стравлена, отверстия просверлены, дорожки залужены можно начинать впаивать детали. Первыми впаиваются небольшие детали – резисторы, после них конденсаторы, транзисторы. В последнюю очередь на плату устанавливаются массивные подстроечные резисторы. Для подключения проводов питания и звукового сигнала можно использовать клеммники, тогда соединять провода будет куда удобнее. После того, как все детали запаяны обязательно нужно отмыть плату от флюса, прозвонить соседние дорожки на замыкание.

Первое включение и настройка

Подавать напряжение на плату стоит, включив в разрыв одного из проводов питания амперметр. При отсутствии сигнала на входе схема потребляет примерно 1-2 мА. Все подстроечные резисторы нужно повернуть в среднее положение, после этого можно подавать на вход схемы звуковой сигнал. Для этого стоит воспользоваться разветвителем, который включается в гнездо телефона или плеера. При этом сигнал одновременно будет поступать и на колонки, и на плату цветомузыки. С помощью R1 нужно добиться того, чтобы яркость свечения светодиодов была достаточной. Затем с помощью резисторов R4 — R6 регулируется каждый канал отдельно, чтобы яркость свечения всех светодиодов была одинаковой. После того, как схема настроена, вместо отдельных светодиодов можно подключать яркие светодиодные ленты, включить погромче музыку и наслаждаться проделанной работой. Удачной сборки!

Смотрите видео

Работа такой цветомузыки наглядно показана на видео:

Оцените автора

Схема светодиодного измерителя уровня звука на транзисторах 2N4401

Светодиодный измеритель уровня звука — это электронное тестовое устройство, которое показывает уровень интенсивности любого аудиосигнала по отношению к его амплитуде звука. Он стал неотъемлемой частью электронного испытательного оборудования для таких процедур, как анализ интенсивности и качества сигнала в аудиостудиях, а также при производстве и записи живой музыки. Итак, в этом проекте мы собираемся разработать светодиодный измеритель уровня звука с использованием транзисторов 2N4401 NPN.

2N4401   – это NPN-транзистор , поэтому коллектор и эмиттер остаются открытыми (смещены в обратном направлении), когда вывод базы удерживается на земле, и закрываются (смещены в прямом направлении), когда на вывод базы подается сигнал . 2N4401 имеет коэффициент усиления 500; это значение определяет усиливающую способность транзистора. Максимальный ток, который может протекать через вывод коллектора, составляет 800 мА. Чтобы сместить этот транзистор, мы должны подать ток на его базовый вывод, этот ток (I B ) должен быть ограничен 5 мА.

Купить на Amazon

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы измерителя уровня звука

S.No. Component Values ​​ Quantity
1) NPN Transistor 2N4401 15
2) Electret mic 1
3) LEDs 5mm/25mA 36
4) Diodes 1N4148 13
5) Potentiometer 100K 1
6 ) Electrolytic Capacitor 10uF/25V 1
7) Ceramic Capacitor 100nF 2
8) Resistors 620K, 220K, 10K, 5. 1K, 1.2K, 75Ohms 29
9) DC Power Supply 12V 1
10) Breadboard 1
11) Соединительные провода По необходимости

2N4401 Распиновка

N0007

Схема измерителя уровня звука

Принцип работы

В этой схеме используется электретный микрофон для обнаружения звука и отражения его интенсивности с помощью светодиодов. Работа этой схемы довольно проста: звуковой преобразователь (электретный микрофон) посылает звуковой сигнал на базу транзистора Q1. Здесь конденсатор (100 нФ) блокирует постоянную составляющую сигнала, позволяя сигналу переменного тока двигаться дальше. эти электрические звуковые сигналы затем усиливаются транзисторами Q1 и Q2. Усиленные звуковые сигналы на коллекторе транзистора Q2 проходят через фильтрующий конденсатор емкостью 10 мкФ и выпрямляются диодами D1 и D2. Эти сигналы постоянного тока подаются на базу транзистора Q3, открывая его. Транзистор Q3 также управляет транзисторами Q4-Q15 в соответствии с сигналами постоянного тока, полученными от диодов D1 и D2. При этом светодиоды светятся в соответствии с амплитудой входного звукового сигнала.

Чувствительность обнаружения звука этой схемы можно настроить с помощью потенциометра 100K. Эта схема может работать от источника питания постоянного тока 12 В.

  • Используется для отображения уровня звука различных микрофонов, динамиков и усилителей мощности.
