Что такое кабель АСБ. Для чего используется кабель АСБ. Какие преимущества у кабеля АСБ. Из каких элементов состоит конструкция кабеля АСБ. Каковы основные технические характеристики кабеля АСБ. Где применяется кабель АСБ.
Что представляет собой кабель АСБ
Кабель АСБ — это силовой кабель среднего напряжения с алюминиевыми жилами, бумажной пропитанной изоляцией, свинцовой оболочкой и броней из стальных лент. Расшифровка маркировки АСБ следующая:
- А — алюминиевые токопроводящие жилы
- С — свинцовая оболочка
- Б — броня из стальных лент
Данный тип кабеля предназначен для передачи и распределения электроэнергии в стационарных установках при номинальном напряжении 1, 6 или 10 кВ частотой 50 Гц.
Основные преимущества кабеля АСБ
Кабель АСБ обладает рядом важных достоинств, обуславливающих его широкое применение:
- Высокая механическая прочность за счет брони из стальных лент
- Надежная защита от внешних воздействий благодаря свинцовой оболочке
- Хорошие изоляционные свойства пропитанной бумажной изоляции
- Возможность прокладки в земле, в том числе в агрессивных грунтах
- Длительный срок службы — до 30 лет
- Относительно невысокая стоимость по сравнению с кабелями с полимерной изоляцией

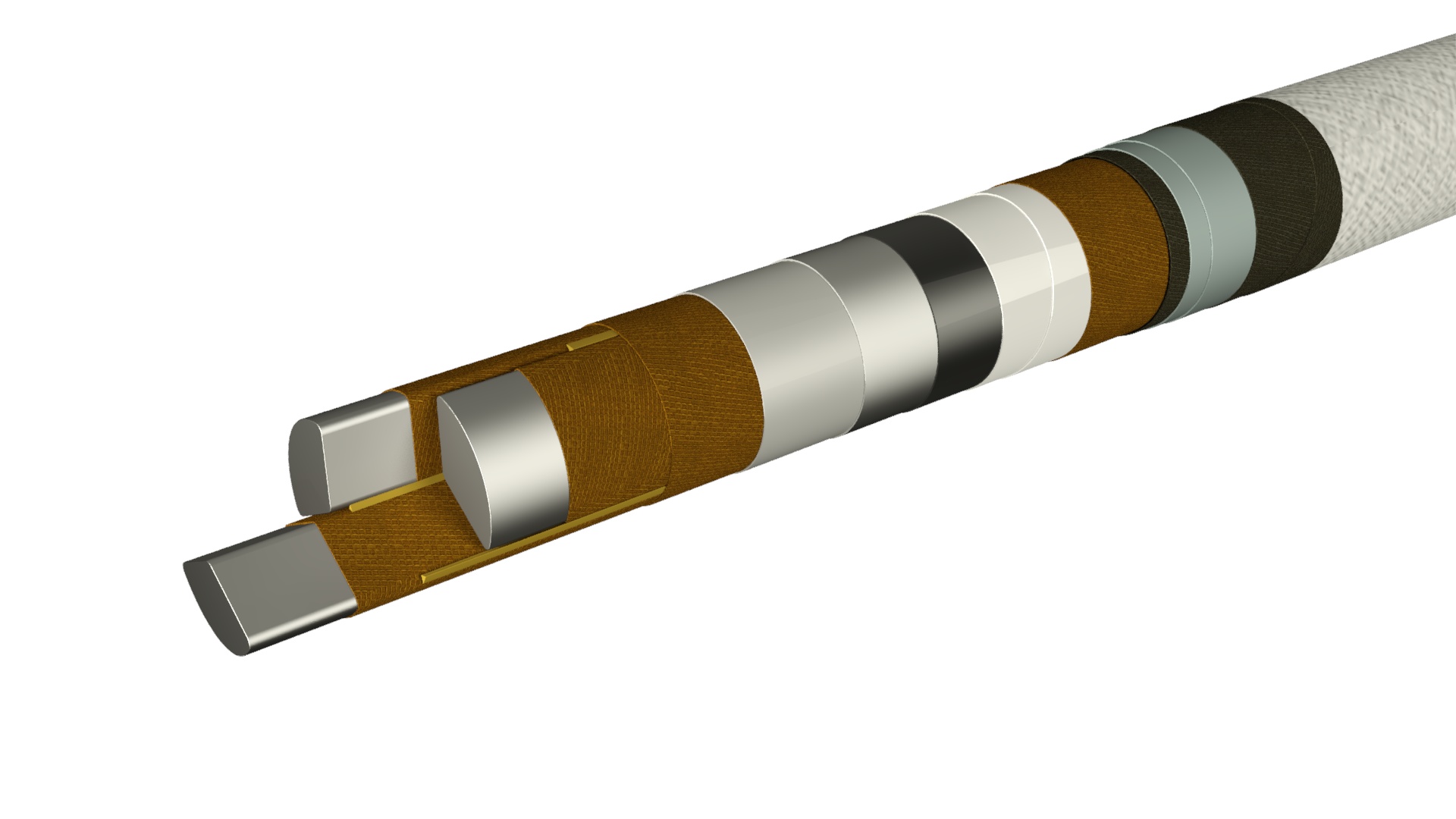

Конструкция кабеля АСБ
Конструктивно кабель АСБ состоит из следующих основных элементов:
- Токопроводящие жилы из алюминия
- Бумажная пропитанная изоляция жил
- Поясная изоляция
- Свинцовая оболочка
- Подушка под броню
- Броня из двух стальных лент
- Наружный защитный покров
Рассмотрим подробнее каждый элемент конструкции:
Токопроводящие жилы
Выполняются из алюминия, могут быть однопроволочными или многопроволочными. Сечение жил варьируется от 16 до 240 мм². Жилы имеют круглую или секторную форму.
Изоляция жил
В качестве изоляции используется кабельная бумага, пропитанная специальным составом. Толщина изоляции зависит от напряжения кабеля. Изоляция обеспечивает высокие диэлектрические свойства.Поясная изоляция
Накладывается поверх скрученных изолированных жил. Выполняется также из пропитанной кабельной бумаги. Служит для повышения электрической прочности изоляции.
Свинцовая оболочка
Герметичная оболочка из свинца или свинцового сплава толщиной 1-2 мм. Защищает изоляцию от проникновения влаги и механических повреждений.
Подушка под броню
Состоит из битума и крепированной бумаги. Предохраняет свинцовую оболочку от повреждений стальной броней.
Броня
Выполняется из двух стальных оцинкованных лент. Обеспечивает защиту кабеля от механических воздействий при прокладке и эксплуатации.
Наружный покров
Состоит из битумного состава, пропитанной кабельной пряжи и защитного покрытия. Предохраняет броню от коррозии.

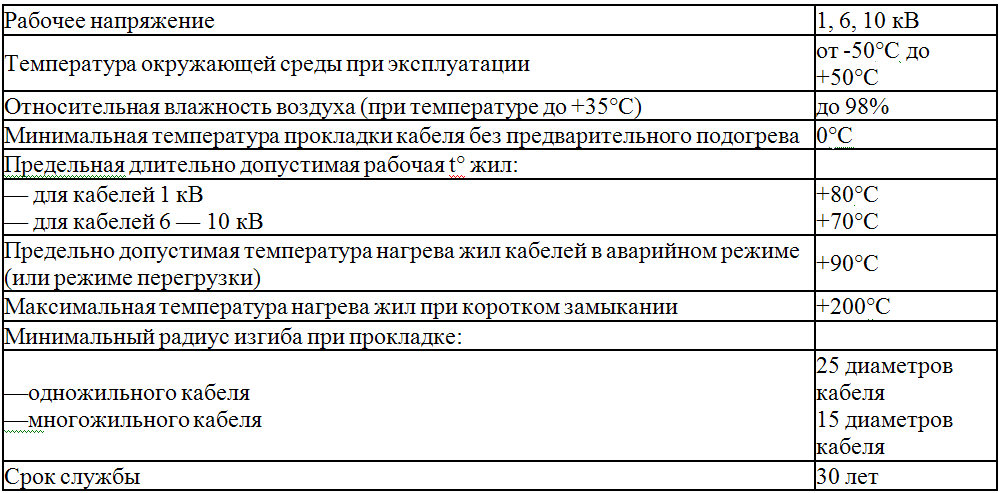

Технические характеристики кабеля АСБ
Основные технические параметры кабелей марки АСБ:
- Номинальное напряжение: 1, 6 или 10 кВ
- Число жил: 1, 3 или 4
- Сечение жил: от 16 до 240 мм²
- Рабочая температура жил: до 70°C
- Допустимая температура перегрева: 90°C
- Минимальная температура прокладки: 0°C
- Минимальный радиус изгиба: 15 диаметров кабеля
- Срок службы: 30 лет
Области применения кабеля АСБ
Кабели АСБ применяются в следующих условиях:
- Для прокладки в земле (траншеях), если в процессе эксплуатации кабель не подвергается значительным растягивающим усилиям
- В местах, где возможны механические воздействия на кабель, в том числе растягивающие
- Для прокладки в сухих или сырых помещениях, туннелях, каналах, шахтах
- На специальных кабельных эстакадах, в галереях и по мостам
- Вне помещений при условии защиты от солнечной радиации
Особенности монтажа кабеля АСБ
При монтаже кабеля АСБ необходимо соблюдать следующие правила:
- Минимальная температура прокладки кабеля без предварительного подогрева: 0°C
- Минимальный радиус изгиба при прокладке: 15 диаметров кабеля для одножильных, 12 — для многожильных
- Допустимое усилие тяжения кабеля при прокладке: не более 30 Н/мм² сечения жил
- Рекомендуется прокладка кабеля «змейкой» для компенсации температурных деформаций
- В вертикальных участках трассы кабель должен быть закреплен через каждые 1-1,5 м
Основные производители кабеля АСБ
Крупнейшими российскими производителями кабеля АСБ являются:
- ООО «Камский кабель»
- АО «Электрокабель» Кольчугинский завод
- ООО «Сарансккабель»
- АО «Севкабель»
- ООО «Рыбинсккабель»
Преимущества и недостатки кабеля АСБ
К основным достоинствам кабеля АСБ можно отнести:
- Высокая механическая прочность
- Возможность прокладки в агрессивных грунтах
- Надежная защита от влаги
- Длительный срок службы
- Относительно невысокая стоимость
Среди недостатков следует отметить:
- Большой вес и габариты
- Ограничение по температуре прокладки
- Необходимость соблюдения минимального радиуса изгиба
- Сложность монтажа соединительных и концевых муфт
Сравнение кабеля АСБ с аналогами
По сравнению с кабелями с пластмассовой изоляцией (например, АПвПг) кабель АСБ обладает следующими особенностями:
- Более высокая механическая прочность
- Лучшая защита от влаги
- Меньшая гибкость
- Более сложный монтаж
- Меньшая пропускная способность
- Более низкая стоимость
Маркировка кабеля АСБ
В маркировке кабеля АСБ могут использоваться дополнительные буквы и цифры, обозначающие:
- 2л — двухслойная изоляция с обедненным пропиточным составом
- В — кабель выполнен водоблокирующим
- П — кабель в полиэтиленовом шланге
- Т — тропическое исполнение
- Ц — с центральной жилой
- ож — однопроволочная жила
- мс — многопроволочная секторная жила
После обозначения марки указывается номинальное напряжение, число и сечение жил.
Срок службы и гарантии на кабель АСБ
Нормативный срок службы кабеля АСБ составляет 30 лет при соблюдении условий эксплуатации. Гарантийный срок эксплуатации — 5 лет со дня ввода кабеля в эксплуатацию.
Для увеличения срока службы рекомендуется:
- Соблюдать допустимые токовые нагрузки
- Не превышать допустимую температуру нагрева жил
- Защищать кабель от механических повреждений
- Не допускать попадания влаги под оболочку
Заключение
Кабель АСБ является надежным и проверенным решением для передачи электроэнергии в различных условиях. Несмотря на появление современных кабелей с пластмассовой изоляцией, АСБ по-прежнему широко применяется благодаря высокой механической прочности, хорошей защите от влаги и относительно невысокой стоимости. При правильном выборе, монтаже и эксплуатации кабель АСБ способен надежно прослужить в течение всего нормативного срока.
Кабель АСБ 10 кВ — Цена, Расшифровка, Характеристики и все Сечения
Кабель АСБ 10 кВ — Цена, Расшифровка, Характеристики и все Сечения— 10 кВ
Где купить
| Номинальное переменное напряжение | 10 кВ |
| Количество жил | 3 |
| Сечение размер | 16 — 240 мм2 |
Содержание:
- Расшифровка
-
Технические
характеристики - Конструкция
- Применение
- Маркировка
- Сечения
и маркоразмеры - ГОСТ
- Аналоги
- Производители
Расшифровка АСБ
А
— алюминиевая токопроводящая жила
С
— свинцовая оболочка;
Б
— броня из стальных оцинкованных лент
АСБ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)
АСБУ — в настоящее время, буква «у» не используется.
Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква «у» была исключена.
ож — однопроволочная жила
ок — однопроволочная круглая жила
ос — однопроволочная секторная жила
мж,мп,мн — многопроволочная жила
мс — многопроволочная секторная жила

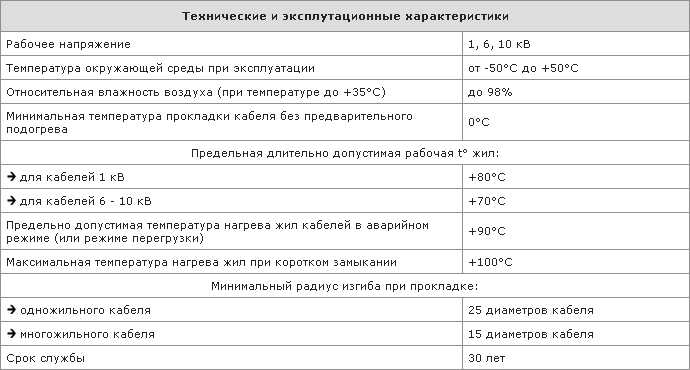

Технические характеристики АСБ
Общие характеристики
Номинальное переменное напряжение
10 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
15 диаметров кабеля (для одножильного кабеля)
15 диаметров кабеля (для многожильного кабеля)
Строительная длина
метров
Код ОКП АСБ
3535140500
Класс пожарной безопасности
O1.8.2.5.4
Срок службы
30 лет
Гарантийный срок эксплуатации кабеля
4,5 лет
Температура окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
0 °С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70/60* °С
В режиме перегрузки
90/80* °С
Предельная при коротком замыкании
200 °С

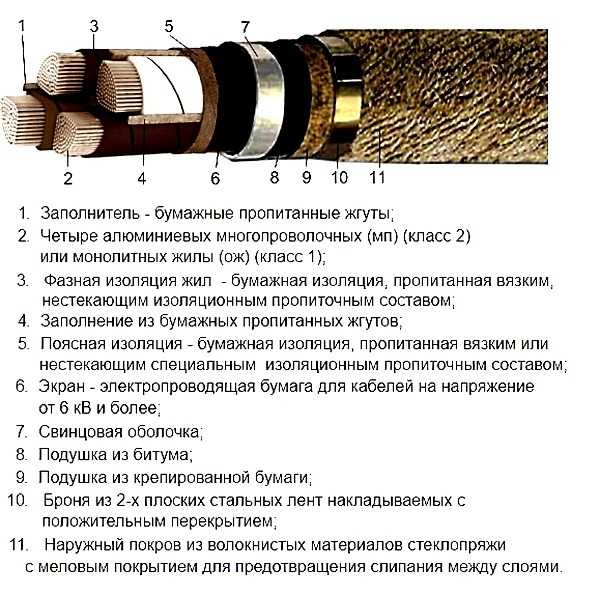

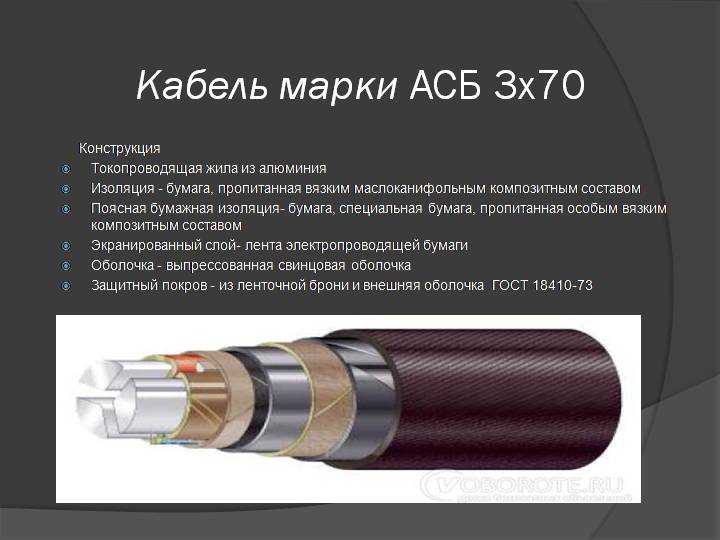

Конструкция АСБ
- 1.
Алюминиевая токопроводящая жила - 2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 3. Заполнение из бумажных жгутов
- 4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
- 5. Экран из электропроводящей бумаги
- 6. Свинцовая оболочка
- 7. Подушка:
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум.
- 8. Броня из стальных оцинкованных лент
- 9. Наружный покров:
- битумный состав или битум, или вязкий подклеивающий состав;
- пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
- битумный состав или битум, или вязкий подклеивающий состав;
- покрытие, предохраняющее витки кабеля от слипания.
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 6-50 | 25-240 |
| Многопроволочная | — | 70-240 |
Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | ||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Маркировка АСБ
Маркировка расцветкой должна быть устойчивой, нестираемой и различимой.
Маркировка должна
производиться при помощи цветных лент на жилах или лент натурального цвета с полосками,
отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при
маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый
цвет.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового
обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Применение АСБ
- Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
- Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
- Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту - Применяются при наличии опасности механических повреждений кабеля
Сечения и маркоразмеры АСБ
Выбрав необходимый размер кабеля АСБ, вы сможете уточнить значения и описание следующих характеристик:
- вес и диаметр
- токовая нагрузка
- ток короткого замыкания
- мощность
- сопротивление
- точная конструкция
- маркировка
- АСБ 3х16
- АСБ 3х25
- АСБ 3х35
- АСБ 3х50
- АСБ 3х70
- АСБ 3х95
- АСБ 3х120
- АСБ 3х150
- АСБ 3х185
- АСБ 3х240
ГОСТ АСБ
Ниже представлены государственные стандарты для АСБ, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.
ГОСТ 18410-73
действующий
«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»
с 01.01.1975 по н.в.
скачать
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
скачать
ГОСТ 24641-81
действующий
«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »
с 01.01.1975 по н.в.
скачать
ГОСТ 7006-72
действующий
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
скачать
ГОСТ 15150-69
действующий
«Исполнения для различных климатических районов»
с 01.
01.1971 по н.в.
скачать
Аналоги АСБ
ЦАСБ
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.

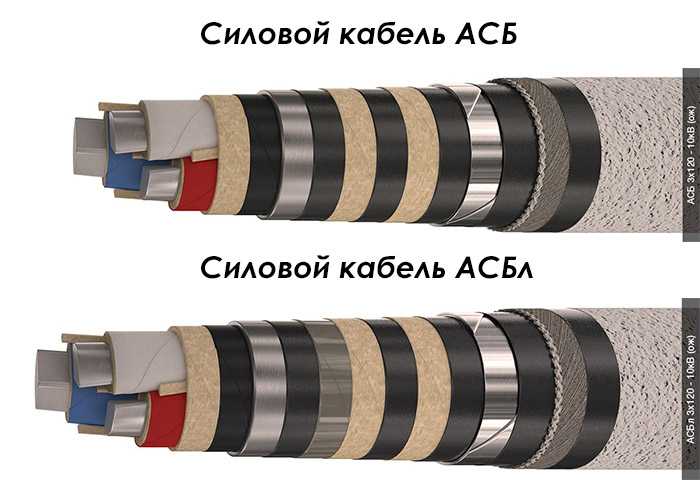

АСБл
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ЦАСБл
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
АСБ2л
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, свинцовой оболочкой, наружный покров из битума и пряжи. Напряжение 10 кВ.
ЦАСБ2л
бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), свинцовой оболочкой, наружный покров из битума и пряжи.
Напряжение 10 кВ.
Заводы-производители АСБ
ООО «Сарансккабель»
НАО «Иркутсккабель»
ООО «Камский Кабель»
ООО «Завод Москабель»
Ваша заявка на кабель АСБ — 10кВ успешно отправлена. С вами свяжутся в ближайшее время!
Представьтесь, пожалуйста:
E-Mail:
Телефон:
Необходимое количество:
Сообщение (при необходимости):
Авторизация Регистрация Забыли пароль?
Кабель АСБ – характеристики, расшифровка и области применения
Продолжаем изучать типы и виды кабелей, которые используются в строительстве и на производстве.
АСБ – популярная марка бронированного кабеля среднего напряжения с алюминиевыми жилами и бумажной изоляцией. Преимущественная область применения – обеспечение электроснабжения производственных помещений и сооружений номинальным напряжением тока до 10 кВ частотой 50 Гц.
Прямое предназначение АСБ – прокладка в грунтах со средней и низкой коррозионной активностью. Главные преимущества кабеля АСБ – двойное бронирование и высокие показатели сопротивления изоляции. Также кабель прокладывается на открытых воздушных пространствах, в кабельных лотках, коллекторах, кабельных канализациях и на открытых производственных территориях. Групповая прокладка кабелей в связке пучком возможна в электроустановках открытого типа, в которых присутствие обслуживающего персонала носит непостоянный характер.
Кабель АСБ на сайте компании «Рукабель»
Цена: от 740 руб/м
В НАЛИЧИИ
По вопросам приобретения
8-800-551-80-83
или отправьте заявку на [email protected]
БЫСТРЫЙ ЗАКАЗ КАБЕЛЯ
Ваше имя:
Ваш телефон:
Ваш email или текст сообщения:
Расшифровка кабеля АСБ
«А» — алюминиевая токопроводящая жила.
Алюминиевые жилы в отличие от медных – более экономичны в производстве. Из минусов стоит отметить меньшую выносливость материала к периодическим изгибам. В случае стационарной прокладки алюминий будет предпочтительней в соотношении цена/качество.
«С» — свинцовая защитная оболочка. Предназначается не только для дополнительной механической защиты, но и для сохранения конструктивных элементов кабеля от коррозии и пропитывания влагой.
«Б» — броня из двойной стальной оцинкованной ленты, наложенной под внешнюю оболочку. Ленточная броня служит защитой от сдавливания, острых колющих и ударных воздействий. Вкупе со свинцовой внутренней оболочкой позволяет защищать кабель от достаточно серьезных повреждений.

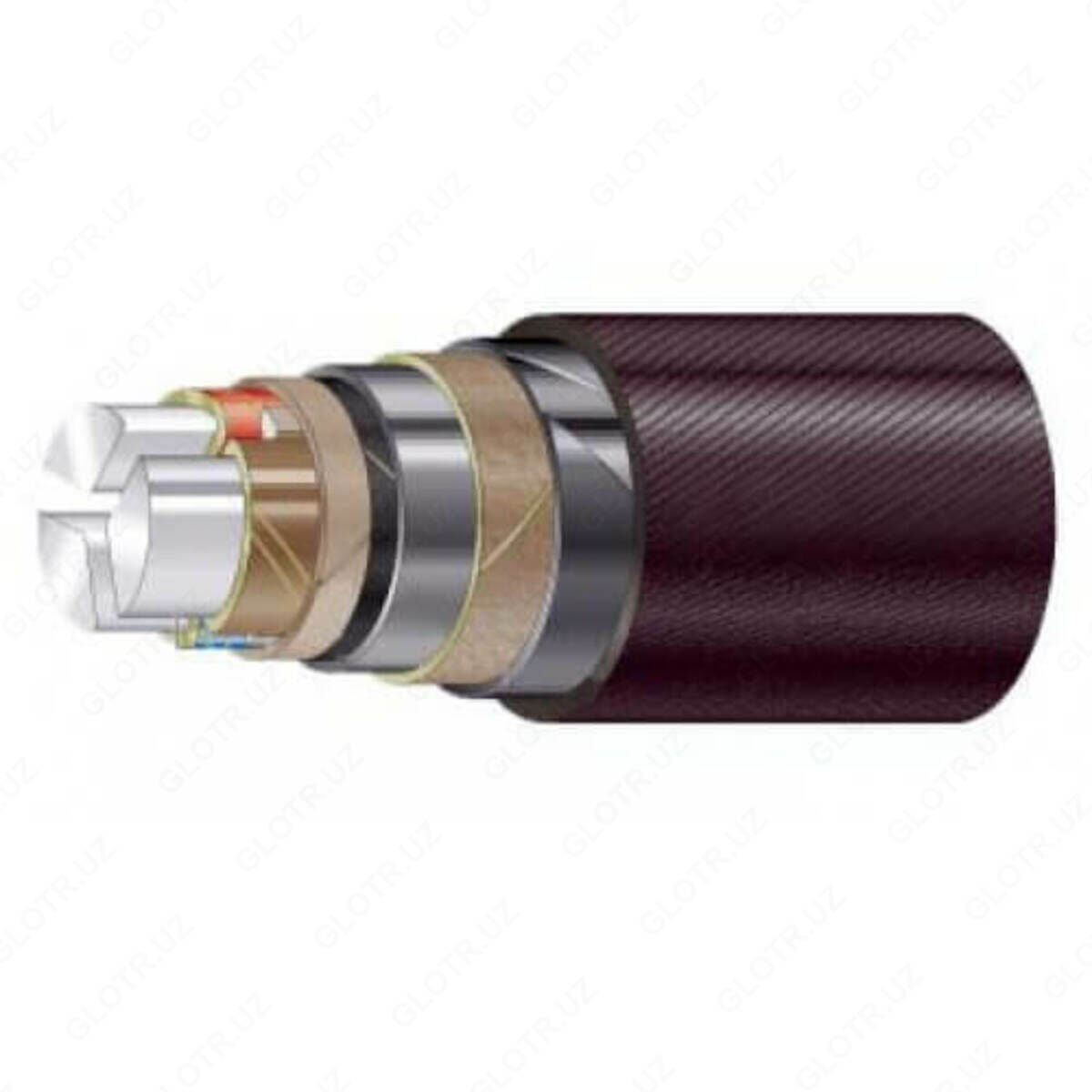

Конструкция кабеля АСБ
Конструкция кабеля АСБ является сложносоставной. Множество слоев кабеля выполняют определенные функции, о которых мы расскажем по порядку:
1. Алюминиевая токопроводящая жила, однопроволочная либо многопроволочная. Сечением от 16 до 1000 мм2.
Выполняет роль токопроводника.
2. Изоляция жил из слоя кабельной бумаги, пропитанной вязким изоляционным составом. Бумага, пропитанная пластичными битумами на основе ненасыщенных полиэфирных смол, обеспечивает повышенную сопротивляемость токоведущих элементов к пробоям. Пространство между жилами заполняется жгутами из такого же типа бумаги. Жгуты уплотняют конструкцию, защищая изоляцию от истирания, а также дают дополнительную электроизоляцию.
3. Поясная изоляция из пропитанной кабельной бумаги. Используется тот же состав.
4. Свинцовая защитная трубка из спрессованного свинца.
Расшифровка кабеля АСБ
5. Битумно-бумажная подушка, пропитанная антисептическим составом. Предохраняет все ниже находящиеся элементы от коррозии, а также защищает свинцовую оболочку от перетирания со стальной ленточной броней.
6. Стальная ленточная оцинкованная броня. Обеспечивает механическую защиту, но требует защиты от растягивающих факторов.
7. Наружная оболочка из джутовой, лубяной и стекловолоконной пряжи.
Обеспечивает высокую степень защиты от коррозии, порезов, перегревов. В то же время — хороший электроизолятор.
Конструкция кабеля АСБ
Область применения кабеля АСБ
Силовые кабели АСБ нужны для питания токоприемников до 10 кВ. Потребители тока до 10 000 Вольт применяются на промышленных объектах высокой и средней мощности. АСБ применяется в условиях умеренного климата и при должной защите может быть проложен в земле. Необходимая защита: кремниевые, песчаные подушки (от 10 см), удаление острых предметов из почвы, а также минимальное расстояние от поверхностей и конструктивных элементов (таких как фундаменты) на расстоянии не менее 70 сантиметров. Надежность трассы напрямую зависит от количества разрезов и ответвлений: чем их меньше, тем надежней будет считаться кабельная трасса. Во время прокладки следует избегать натяжения кабеля. Лучший способ — прокладка «змейкой». После укладки кабель засыпается верхним слоем песчаной подушки толщиной 15 сантиметров. Сверху над трассой располагается сигнальная лента.
Далее трасса засыпается грунтом и уплотняется.
Характеристики кабеля АСБ
Главный параметр при расчете эксплуатационных характеристик – срок службы. Для кабелей с бумажной изоляцией он составляет 30 лет. Рабочее напряжение до 10 кВ включительно. Кабель необходимо использовать строго в диапазоне температур от +50 до -50 градусов Цельсия. При выходе за порог эксплуатационных температур существует риск выхода кабеля из строя. В то же время при перегрузках кабель может выдерживать температуру до +80 градусов. Прокладка кабеля допустима только при плюсовой температуре окружающей среды. При минусовых температурах кабельные пропитки имеют свойство растрескиваться вместе с бумажными покровами. Радиус изгиба таких кабелей будет не менее 25 собственных диаметров для многожильных, и не менее 15 диаметров для одножильных. Стоит учитывать, что АСБ не предназначен для многократных изгибов в ходе прокладки и эксплуатации. Поэтому не стоит загибать и разгибать кабель более чем 10 раз за весь срок службы.
Удельное сопротивление токоведущих жил не должно превышать значения 29 Ом на километр при температуре +20 градусов Цельсия. Максимальная разница линии по высоте не должна превышать 15 метров. В случаях повышения уровня разницы высот используются стопорные муфты, позволяющие предотвратить растекание пропиточного вязкого состава. Также кабель не устойчив к блуждающим токам, в связи с чем требует удаления от иных высоковольтных линий коммуникаций не менее чем на 1 метр.
Строительная длина кабеля стандартизирована и определяется по таблице:
Допустимые токовые нагрузки для одножильных кабелей, напряжением 1 кВ:
Допустимые токовые нагрузки для многожильных кабелей, напряжением 1 кВ:
Все параметры кабеля должны соответствовать ГОСТ 18410-73. Во избежание несоответствий продукции заявленным характеристикам, стоит обращаться к сертифицированным производителям.
Большой выбор кабеля и кабельной продукции на сайте https://www.rucabel.ru/
Tags: Кабель
Telegram channel
USB Decoded: все спецификации и номера версий
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию.
Вот как это работает.
Универсальная последовательная шина (USB), которую можно найти повсюду, от зарядных концентраторов до ПК, бытовой техники и Raspberry Pi, оправдывает свое название. Но с более чем 10 различными версиями, множеством разъемов и различными скоростями передачи и возможностями зарядки, USB также представляет собой широкий набор стандартов, которые могут сбивать с толку, если вы не знаете, что вам нужно.
Если вы посмотрите на спецификацию одного из лучших игровых ноутбуков или лучших игровых ПК , вы увидите, что он указан с портом USB4, портом USB 3.2 Gen 2 и двумя портами USB 2. Но что все это значит и что вы можете ожидать от каждого из них? У нас есть ответы, которые помогут вам узнать, на что способен каждый тип USB.
Версии USB, названия версий и скорости
Если вы используете USB для передачи данных, а не только для зарядки, самое важное, что нужно знать, — это максимальная скорость вашего соединения.
Потому что для копирования файлов на внешний SSD со скоростью до 10 Гбит/с вам потребуется, чтобы каждое звено в цепочке поддерживало эту скорость: хост-компьютер, кабель и сам накопитель.
Было бы неплохо, если бы на каждом USB-порте и продукте была указана его максимальная скорость или, по крайней мере, в спецификации. И, собственно, этого хотел бы и USB-IF (Форум разработчиков USB), на котором работает USB. Недавно организация ввела новое соглашение об именах, согласно которому каждый порт со скоростью 5 Гбит/с или быстрее обозначается как USB 5 Гбит/с, USB 10 Гбит/с, USB 20 Гбит/с или USB 40 Гбит/с без использования номеров версий. Производители, сертифицированные USB-IF для своих USB-продуктов, получают логотипы с номерами скорости USB, которые они могут использовать на своей упаковке.
(Изображение предоставлено USB.org)
Однако большинство USB-устройств не проходят официальную сертификацию. Даже если что-то сертифицировано, есть большая вероятность, что вы увидите рекламу с числовым номером версии — например, USB 3.
2 — вместо скорости. Вы также можете увидеть продукты USB, перечисленные как Hi-Speed USB, SuperSpeed USB, SuperSpeed USB 10 Gbps или SuperSpeed USB 20 Gbps. Имена SuperSpeed устарели, но все еще появляются на некоторых упаковках и маркетинговых материалах.
Swipe to scroll horizontally
| Version | Speed | SuperSpeed Name | Speed Name | Connectors | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.1 / 1.0 | 12 Mbps | — | — | Type- A, Type-B | |||||||||||||||||||||||||||||||
| 2.0 | 480 Мбит/с | Hi-Speed USB | — | Type-A, Type-B, Type-C, Mini, Micro | 1,3 / 1,3 9003 9000 3.2 Поколение 15 Гбит / с | SUPERSPEED USB | USB 5 GPBS | Тип-A, тип-B, тип-C, Micro | |||||||||||||||||||||||||||
3. 1 Gen 2 / 3,2 Gen 2 | 10 GBPS | SUPERSPED USBEED | 10 GBPS | SUPERSPESPESPEED | 100043SUPERSPESP. | USB 10 Gbps | Type-A, Type-C | ||||||||||||||||||||||||||||
| 3.2 Gen 2×2 | 20 Gbps | SuperSpeed USB 20 Gbps | USB 20 Gbps | Type-C | |||||||||||||||||||||||||||||||
| USB4 (aka USB 4) | 20/40 Гбит/с | USB 20 Гбит / с / USB 40 Гбит / с | Тип-C | ||||||||||||||||||||||||||||||||
| USB4 Версия 2 | 80 Гбит / с | Тип-C |
2 и USB 3.1, чтобы помочь вам разобраться в этом более подробно. Однако важно знать, что USB 3, 3.1 и 3.2 — это одно и то же соединение 5 Гбит/с, которое увеличивается до 10 Гбит/с, когда вы видите Gen 2 после версии, и до 20 Гбит/с, когда вы видите Gen 2×2 в названии.
1, USB 2 или USB 3.x со скоростью 5 или 10 Гбит/с, но все зависит от того, что поддерживает устройство или кабель. Порты USB 3.x иногда синие, а те, которые достигают 10 Гбит/с, иногда красные.
банки и умные домашние устройства. С технической точки зрения, есть как micro USB Type-A, так и Type-B, но вы, скорее всего, увидите только Type-B.
| Стандарт | Тип порта | MAX WATTS | MAX AMPS | VOLT | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VOLT | |||||||||||||||||||||||||||||||||||
| 8 | 8 | 8 | . | 4,5 Вт | 900MA | 5V | |||||||||||||||||||||||||||||
| USB Power Delivery (PD) | только | 240W | 5A | 5V, 900V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 20V, 900V 900V, 900V, 900V, 900V, 900V, 900V, 900V, 900V, 900V, 900V, 900V 900V, 900V, 9004. Зарядка аккумулятора через USB (BC) | USB-A, USB-C | 7.5W | 1.5A | 5V | |||||||||||||||||||||||||||
| USB-C (non PD) | USB-C | 15W | 3A | 5V | |||||||||||||||||||||||||||||||
| USB 2.0 | USB-A, USB-B, micro USB | 2,5 Вт | 500 мА | 5 В |
На упаковке некоторых из новейших USB-устройств может быть указано, сколько они могут потреблять выход, но это не очень распространено прямо сейчас. Большинство современных зарядных устройств для телефонов и всех зарядных устройств для ноутбуков используют какой-либо тип USB PD, но не все устройства USB-PD имеют одинаковую максимальную мощность, поэтому обязательно проверяйте зарядные устройства и кабели. Для ноутбуков 60 Вт является наиболее распространенным минимумом, а те, которые превышают 100 Вт, менее распространены, поскольку это более новый стандарт.
Видео через USB
Альтернативный режим DisplayPort (альтернативный режим) — это еще один способ упростить подключение кабелей к современным ПК, особенно к ноутбукам. В альтернативном режиме DisplayPort кабель USB-C может передавать сигналы, отличные от USB. В альтернативном режиме DisplayPort компьютер может передавать сигнал DisplayPort по кабелю USB-C.
Хотя это, вероятно, не так уж важно для настольных компьютеров, для ноутбуков это большое преимущество. Порт USB-C физически меньше, чем HDMI или DisplayPort, поэтому возможность передавать сигнал DisplayPort при сохранении небольших размеров ноутбука является благом для OEM-производителей ПК.
К сожалению, обычно вы не можете сказать, может ли порт USB-C ноутбука передавать видео, просто взглянув на него. Вам нужно будет прочитать руководство по эксплуатации компьютера или технические характеристики, или вы можете просто поэкспериментировать.
Новейшие порты USB4 на ноутбуках могут использовать альтернативный режим DisplayPort 2.
0, который может работать с разрешением до 8K при частоте 60 Гц и использовать цвет HDR10. Хотя сам USB4 может передавать данные только со скоростью 40 Гбит/с, порт может передавать данные DisplayPort со скоростью 80 Гбит/с, поскольку он отправляет все данные только в одном направлении и, следовательно, может занимать все 8 полос.
Вы также можете выводить видео через порт USB 3.x или даже 2.0 Type-A. Хотя альтернативного режима USB вместо Type-A не существует, существует ряд док-станций и портативных мониторов, использующих технологию DisplayLink. При установке правильных драйверов ваш компьютер будет сжимать видео и отправлять его на док-станцию через стандартный сигнал USB.
USB-кабели и обратная совместимость
Одна из лучших особенностей USB — его обратная совместимость. Вы можете взять новый твердотельный накопитель USB 20 Гбит/с и подключить его к порту USB 1.1 от 1999, и это, вероятно, будет работать. Однако скорость любого соединения зависит от его самой медленной части.
Поэтому, если у вас есть накопитель USB 40 Гбит/с, подключенный к порту USB 40 Гбит/с на вашем компьютере, но вы используете кабель, поддерживающий только USB 5 Гбит/с, вы получите только 5 Гбит/с.
При покупке кабелей USB особенно важно обращать внимание на максимальную номинальную скорость. Вы можете найти много кабелей, которые используют USB-C на обоих концах и обеспечивают 60-ваттную зарядку, но могут передавать данные только со скоростью USB 2.0 (480 Мбит/с).
История USB
Сейчас трудно в это поверить, но универсальная последовательная шина (USB) существует уже более двух десятилетий. Истоки USB восходят к середине 1990-х годов, начиная со спецификации USB 1.0, представленной в 1996 году. За ней последовали USB 1.1 в 1998 году, USB 2.0 в 2001 году и USB 3.0 в 2008 году. Через два десятилетия после выпуска USB 2.0, В конце 2022 года было объявлено о версии 2.0 USB4, которая еще больше увеличивает скорость подключенных периферийных устройств.
USB 1.
0/1.1 (1996 — 1998) USB появился в то время, когда различные порты соперничали за наше внимание на задней панели компьютеров. Было не только несколько последовательных портов, но и параллельный порт (для принтеров) и разъемы PS/2 для мышей и клавиатур. Если вы играли, вам нужен был игровой порт для вашего контроллера, и в бизнес-средах часто можно было увидеть разъем SCSI для внешнего хранилища.
USB был разработан как «универсальная» замена всех этих портов, упрощающая подключение устройств за счет использования общего разъема.
USB 1.0 дебютировал в 1996 году со знакомым разъемом Type-A, который все еще с нами сегодня. Стандарт USB 1.0 предлагал скорость передачи сигналов «Низкая скорость» 1,5 Мбит / с или «Полная скорость» передачи сигналов 12 Мбит / с. Первая версия зарождающегося стандарта, USB 1.1, появилась в 1998 году.
USB 2.0 (2000)
(Изображение предоставлено USB.org) , что резко увеличило максимальную скорость передачи данных до 480 Мбит/с и получило прозвище «Высокая скорость».
Мы также увидели введение спецификации USB On-The-Go с USB 2.0, которая позволяет смартфонам и планшетам с USB-разъемами подключать другие USB-устройства. Например, вы можете подключить мышь, флэш-накопитель USB или цифровую камеру к порту USB на планшете Samsung или телефоне Google Pixel.
USB 3.0 / 3.1 / 3.2 (2008 / 2013 / 2017)
В 2008 году USB-IF представила USB 3.0, который работал на скорости 5 Гбит/с, обеспечивая примерно 10-кратное увеличение пропускной способности по сравнению с предыдущим USB 2.0. Даже сегодня это максимальная скорость, которую поддерживает большинство устройств. На самом деле большинству периферийных устройств нужны только скорости USB 2.0.
Однако в 2013 году USB-IF поднял скорость еще на одну ступеньку, когда в 2013 году был представлен USB 3.1, снова удвоивший скорость передачи данных до 10 Гбит/с. Первоначальная скорость 5 Гбит/с была переименована в USB 3.1, а USB 3.1 Gen 2 относится к скорости 10 Гбит/с.
USB-C был представлен в 2014 году, но этот разъем отличается от версии, поскольку вы можете иметь порт USB-C, работающий только на скорости 2.
0, или порт, работающий на скорости 20 или даже 40 Гбит/с.
С введением USB 3.2 в 2017 году мы увидели еще один уровень 10 Гбит/с и более быстрый уровень 20 Гбит/с, оба с возможностью двухполосной связи. Именно в это время USB-IF решил объединить все спецификации 3.x с USB 3.2, поэтому USB 3.2 (без Gen или Gen 1) — 5 Гбит/с, USB 3.2 Gen 2 — 10 Гбит/с, а USB 3.2 Gen 2×2 — 20 Гбит/с. . Он называется Gen 2×2, потому что использует две полосы 10 Гбит/с.
USB4
(Изображение предоставлено USB.org)
USB4 был анонсирован в 2019 году как следующая эволюция стандарта USB и доступен исключительно с использованием разъема USB-C (а не устаревшего разъема USB-A). Он может работать на скорости 20 или 40 Гбит/с, последняя из которых эквивалентна Thunderbolt 3 или Thunderbolt 4, поскольку USB4 может быть совместим с Thunderbolt.
Данные передаются по двум наборам из четырех двунаправленных каналов.
Добавлен альтернативный режим DisplayPort 2.0, обеспечивающий поддержку разрешения 8K при частоте 60 Гц с цветом HDR10.
DisplayPort 2.0 может использовать до 80 Гбит/с, так как все восемь линий передачи данных могут использоваться для передачи направления на монитор в одном направлении.
USB4 версии 2.0 был впервые анонсирован летом 2022 года. Как и в случае с предыдущим скачком поколений, USB4 версии 2.0 снова удваивает пропускную способность, на этот раз с 40 Гбит/с до 80 Гбит/с. Это в два раза больше, чем даже у Thunderbolt 4, скорость которого ограничена 40 Гбит/с.
Эти скорости 80 Гбит/с достигаются с помощью существующих пассивных кабелей 40 Гбит/с или новых активных кабелей USB Type-C, специально предназначенных для более высоких скоростей. Туннелирование данных USB 3.2 теперь может превышать 20 Гбит/с, а USB4 версии 2.0 также совместим с самыми последними стандартами PCIe и DisplayPort. Учитывая, что обратная совместимость всегда была отличительной чертой интерфейса USB, USB4 версии 2.0 совместим со всеми предыдущими версиями, относящимися к USB 2.0, в дополнение к Thunderbolt 3.
Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам.
Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.Брэндон Хилл — старший редактор Tom’s Hardware. Он писал о технологиях для ПК и Mac с конца 1990-х годов под подписями AnandTech, DailyTech и Hot Hardware. Когда он не читает огромное количество технических новостей, его можно застать наслаждающимся горами Северной Каролины или пляжем с женой и двумя сыновьями.
Темы
USB
Undamned USB-кабель для обновления прошивки декодера
Наведите курсор на изображение, чтобы увеличить его.
Это позволяет легко обновлять декодер Undamned! 3 фута в длину, бренд Monoprice.
ЭТО ТОЛЬКО КАБЕЛЬ, ДЕКОДЕРЫ ЕСТЬ ОТДЕЛЬНО
Что такое декодер Undamned?
Декодер предназначен для «декодирования» сигналов USB от контроллера X360 или PS3 и вывода дискретных цифровых сигналов кнопок/джойстиков.
Эти сигналы можно использовать для управления многими другими цифровыми системами или устройствами, от суперпушек до роботов.
Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Country
United StatesCanadaAustraliaFrance—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондура sHong Kong SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt.
Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
Почтовый индекс
Политика отмены/возврата/возврата
Любые возвраты или обмены должны быть сначала одобрены PAS.
Все возвраты должны быть зарегистрированы в течение 30 ДНЕЙ с момента покупки товаров.
Если вы передумаете до того, как получите свой заказ, мы можем принять обмен/отмену в любое время до того, как заказ будет отправлен.
Пользователь должен связаться с нами по адресу sales@paradisearcadeshop.
Похожие записи
