Датчик протечки воды своими руками схема. Датчик протечки воды своими руками: 3 надежные схемы для защиты от затопления

Как сделать датчик протечки воды своими руками. Какие схемы наиболее простые и эффективные. Где лучше устанавливать датчики затопления в квартире. Как работают датчики утечки воды.

Содержание

Принцип работы датчика протечки воды

Датчик протечки воды работает на простом физическом принципе — вода проводит электрический ток. Основные элементы такого датчика:

  • Два электрода, между которыми измеряется сопротивление
  • Электронная схема, анализирующая сопротивление между электродами
  • Источник питания (обычно батарейки)
  • Звуковой и/или световой сигнализатор

Когда между электродами появляется вода, сопротивление резко падает. Электронная схема фиксирует это изменение и включает сигнализацию, оповещая о протечке.

Простейшая схема датчика протечки на транзисторе

Самая простая схема датчика протечки воды собирается на одном транзисторе. Для ее сборки понадобится:

  • Транзистор NPN типа (например, BC547)
  • Резистор 1 МОм
  • Светодиод
  • Пьезоизлучатель (buzzer)
  • Батарейка 3В

Схема работает следующим образом:


  1. В нормальном состоянии транзистор закрыт
  2. При появлении воды между электродами ток начинает течь через базу транзистора
  3. Транзистор открывается и включает светодиод и пьезоизлучатель

Эта простая схема надежна и потребляет минимум энергии в дежурном режиме. Однако у нее есть недостаток — возможны ложные срабатывания от влажности воздуха.

Датчик протечки на микросхеме-таймере

Более стабильная схема датчика собирается на микросхеме-таймере NE555 или ее аналогах. Основные компоненты:

  • Микросхема NE555
  • Резисторы: 1 МОм, 10 кОм, 470 Ом
  • Конденсаторы: 0.01 мкФ, 10 мкФ
  • Светодиод
  • Пьезоизлучатель

Преимущества схемы на NE555:

  • Более стабильная работа, меньше ложных срабатываний
  • Возможность регулировки чувствительности
  • Низкое энергопотребление в дежурном режиме

Недостаток — чуть более сложная сборка по сравнению с транзисторной схемой.

Беспроводной датчик протечки на микроконтроллере

Для создания беспроводного датчика протечки можно использовать недорогой микроконтроллер, например ATtiny85. Основные компоненты:


  • Микроконтроллер ATtiny85
  • Радиомодуль nRF24L01
  • Резисторы, конденсаторы
  • Батарейный отсек

Преимущества схемы на микроконтроллере:

  • Беспроводная передача сигнала тревоги
  • Возможность подключения нескольких датчиков к одному приемнику
  • Низкое энергопотребление — до года работы от батареек
  • Гибкая настройка параметров работы

Недостаток — требуется навык программирования микроконтроллеров.

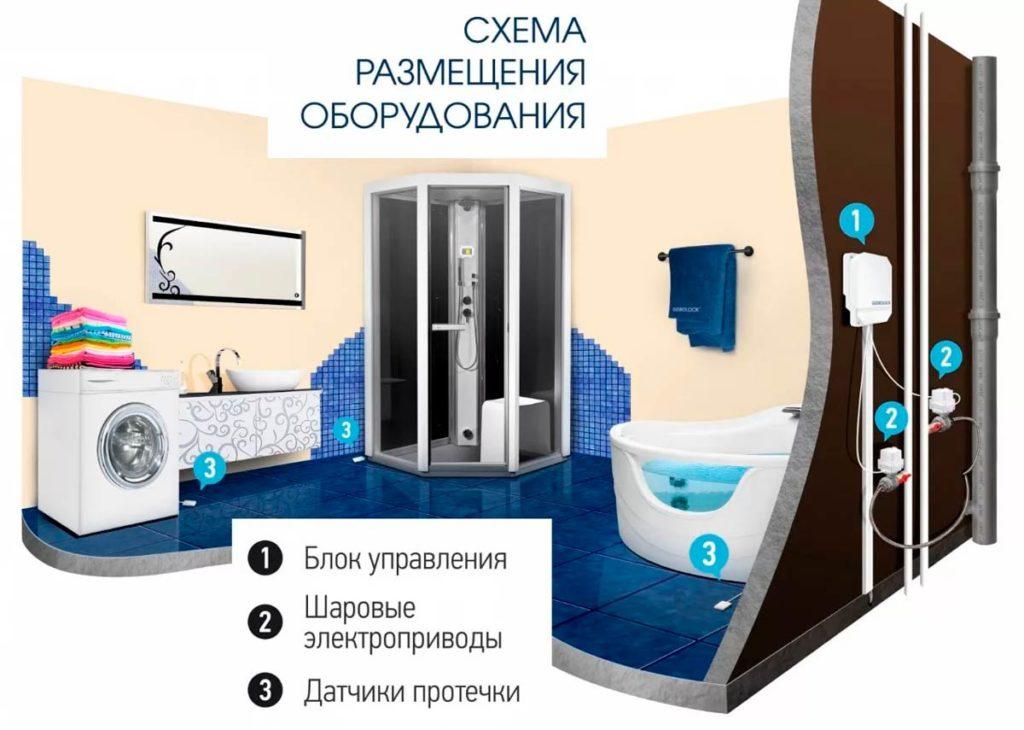

Где устанавливать датчики протечки воды?

Оптимальные места для установки датчиков протечки в квартире:

  • Под раковиной на кухне
  • Под стиральной и посудомоечной машиной
  • В санузле возле унитаза
  • Под ванной
  • Возле входных кранов водоснабжения
  • В местах соединения труб

Датчики нужно располагать как можно ближе к полу, чтобы они могли среагировать на минимальное количество воды. Рекомендуется устанавливать не менее 3-4 датчиков в квартире для надежной защиты от протечек.

Типичные ошибки при самостоятельном изготовлении датчиков протечки

При изготовлении датчиков протечки воды своими руками следует избегать следующих ошибок:


  • Использование некачественных компонентов — это снижает надежность
  • Неправильная пайка — может привести к отказу схемы
  • Отсутствие герметизации — вода может повредить электронику
  • Неудачное расположение электродов — снижает чувствительность
  • Слишком большое расстояние между электродами — датчик не сработает

Чтобы избежать этих проблем, тщательно выбирайте компоненты, аккуратно паяйте и обязательно герметизируйте готовое устройство. Перед установкой проверьте работу датчика.

Преимущества самодельных датчиков протечки

Изготовление датчиков протечки воды своими руками имеет ряд преимуществ:

  • Низкая стоимость — в 3-5 раз дешевле готовых устройств
  • Возможность кастомизации под конкретные нужды
  • Понимание принципа работы облегчает обслуживание
  • Развитие навыков электроники
  • Удовлетворение от создания полезного устройства своими руками

При этом самодельные датчики не уступают по надежности заводским аналогам, а иногда даже превосходят их. Главное — аккуратно и грамотно собрать схему.

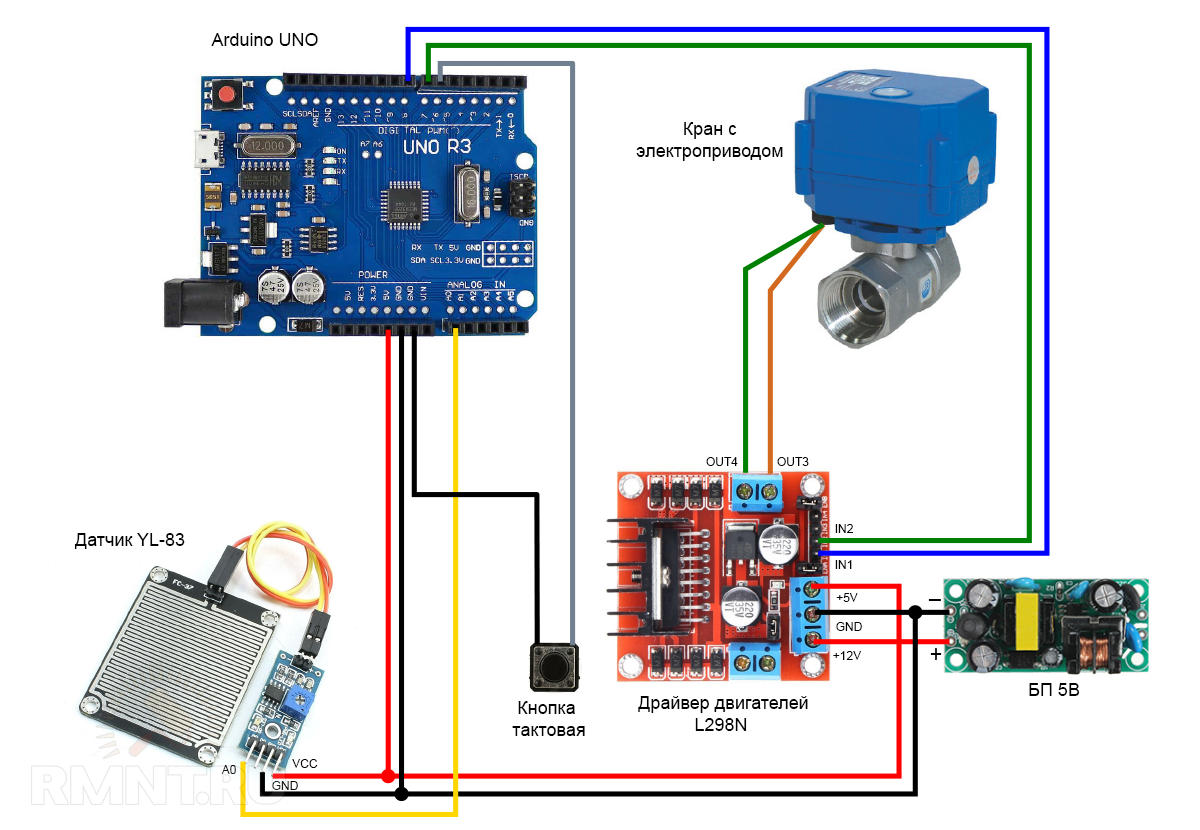

Возможные улучшения самодельных датчиков протечки

Базовые схемы датчиков протечки можно улучшить, добавив следующие функции:


  • Управление электромагнитным клапаном для перекрытия воды
  • Отправка SMS-уведомлений о протечке
  • Интеграция с системой умного дома
  • Контроль заряда батареи
  • Самодиагностика и определение неисправностей

Эти улучшения сделают самодельный датчик протечки более функциональным, но потребуют более сложной схемы и программирования микроконтроллера. Для большинства домашних применений достаточно базового функционала.


Датчик протечки воды своими руками: сигнализатор, аквасторож, подробные схемы

Водопроводная система дома, квартиры, в составе которой присутствует большое количество бытовых устройств (стиральная и посудомоечная машины, полотенцесушитель и другие) обладает большим риском создания аварийных ситуаций связанных с протечками воды. Далеко не всегда их можно самостоятельно обнаружить вовремя и принять меры к устранению. Как следствие — затопление своей квартиры и проживающих внизу соседей, что несомненно ведет к значительным убыткам. Минимизировать размер бедствия может умная система оповещения, которая действует при первых признаках появления протечек. В основу этой системы входят датчики протечки воды, а в совокупности с другими умными приборами, такими как умные розетки, они могут создать отличную умную среду у вас дома и избавить от любых сложностей и проблем.

Принцип работы устройства

За основу для анализа наличия протечек принимаются различные физические свойства воды.

Датчики, измеряющие электропроводимость между контактами наиболее часто используются для контроля наличия протечек. Такая схема, собранная самостоятельно, часто заменяет собой промышленный образец. Сами контакты обычно изготавливаются из покрытой фольгой платы, между которыми прорезается изолирующая дорожка.

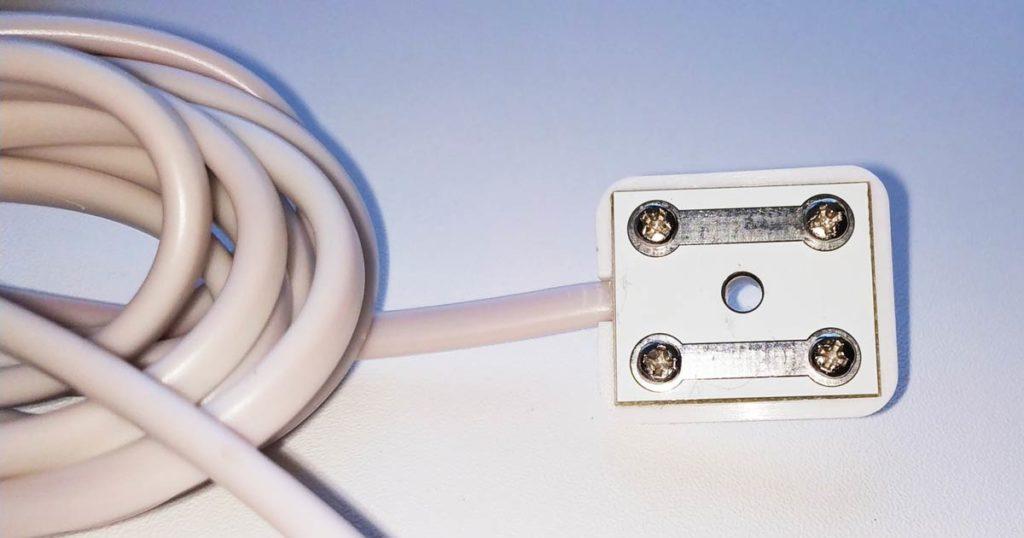

Контакты датчика влажностиКонтакты датчика влажности

Классификация датчиков по характеру работы

Различают устройства разными способами, один из них — это возможности и поведение гаджета в критической ситуации.

  • В корпусе устройства сконцентрированы все функциональные возможности, обеспечивающие его автономную работу. Оповещение о протечке обозначается звуковым или световым сигналом. Существуют модели подающие сигнал о наличии отклонений в работе водопровода в виде SMS сообщения на телефон.
  • Информация о протечке через проводную систему посылается на пульт управления. Этот электронный прибор после получения оповещения, обрабатывает данные и дает команду на электромагнитный клапан, который может отключать подачу воды. По такому принципу работает система защиты от протечек воды аквасторож.
  • Беспроводная система защиты от протечек отличается от предыдущей тем, что датчики отправляют сигналы на пульт, используя радиосвязь.

Защита от протечек своими руками

Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.

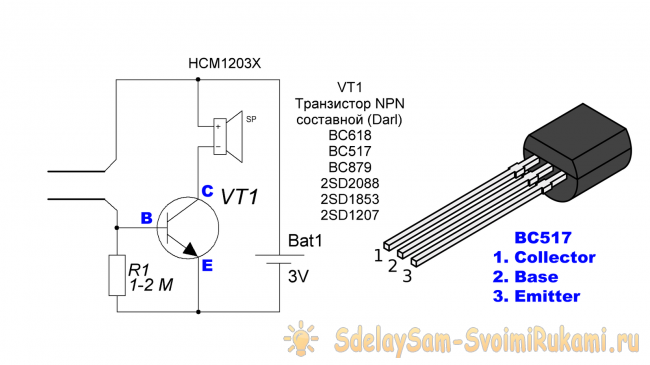

Самый простой способ основан на применении транзистора

В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:

  • источник питания — батарея с напряжением до 3 В, например, CR1632;
  • резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
  • звуковой генератор или сигнальная светодиодная лампочка.

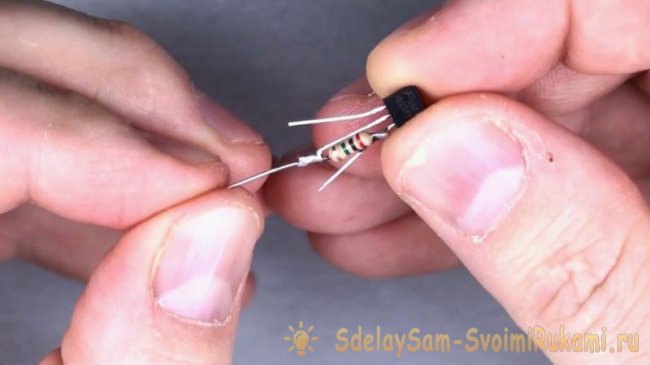

Сборка сенсораСборка сенсора

Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.

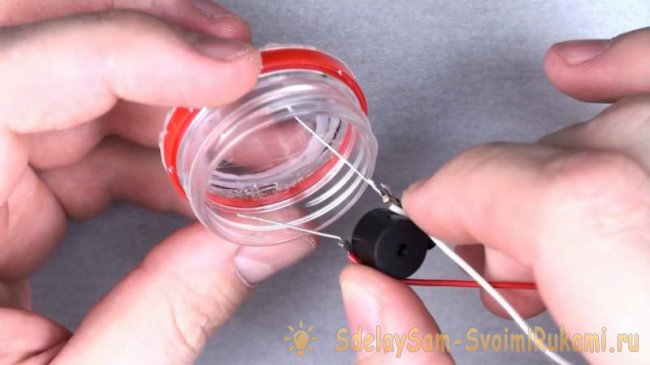

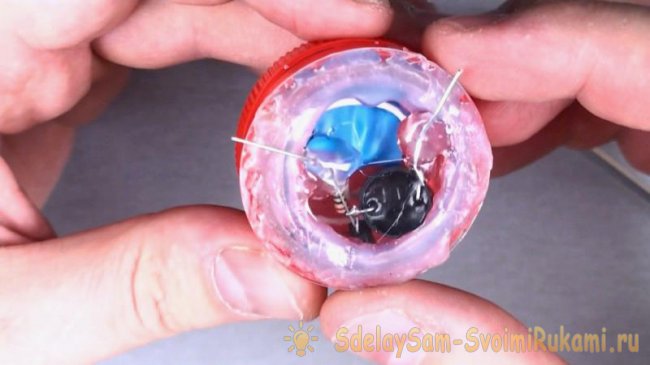

Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.

Готовый датчикГотовый датчик

Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.

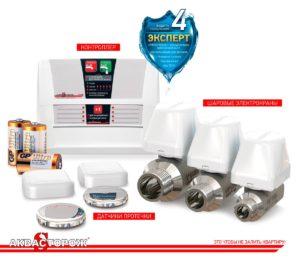

Аквасторож своими руками

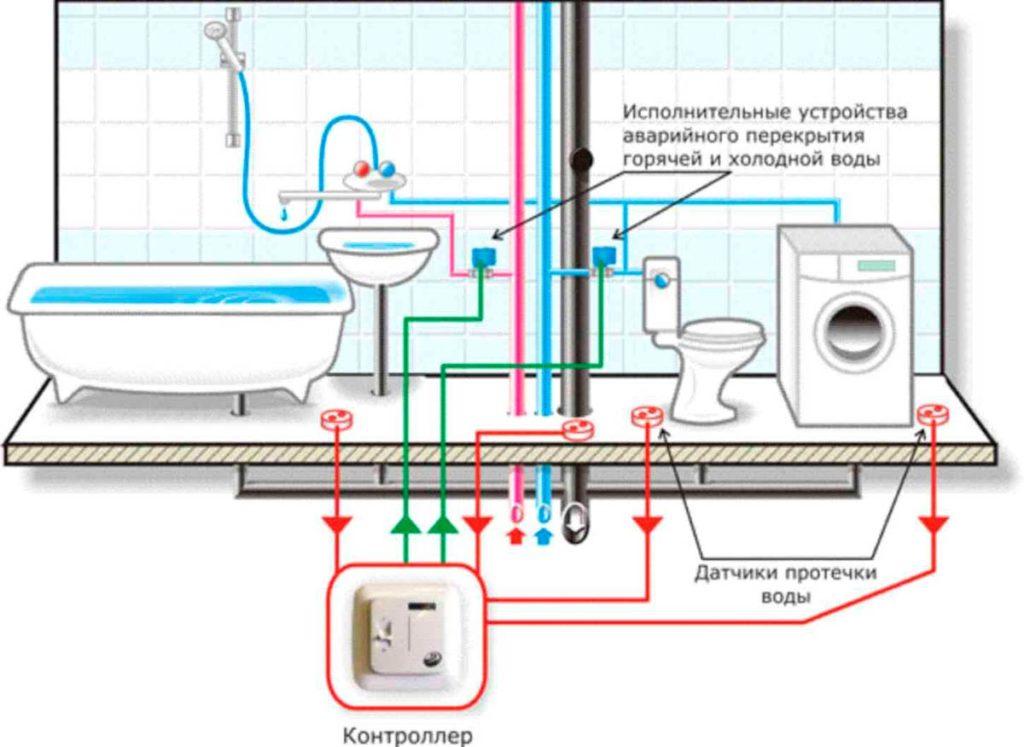

В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.

микросхема LM7555микросхема LM7555

Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.

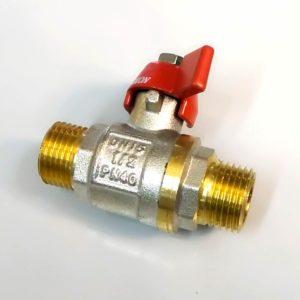

В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.

система Клапана

система Клапана

Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.

Выход этой схемы может быть соединен с функциональной кнопкой старого сотового телефона, например, через оптрон или реле. Телефон, в свою очередь, может быть настроен на отправку СМС сообщения хозяину квартиры.

В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома.  Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

Как своими руками сделать датчик протечки воды для дома

Датчик протечки воды

Аварийная ситуация, возникающая в системе холодного или горячего водоснабжения, всегда доставляет много неприятностей не только владельцу квартиры, но и всем соседям, особенно проживающим на нижних этажах. После нарушения герметичности водопровода, растекающаяся из него вода проходит по строительным конструкциям, повреждает обои, натяжные потолки, декоративные покрытия.

Особую опасность она доставляет бытовой электропроводке, нарушая состояние изоляции и создавая непредвиденные токи утечек, которые снижают электрическую безопасность квартиры и дома.

Предотвратить развитие серьёзных последствий протечки воды позволяет система автоматического оповещения жильцов, оперативно срабатывающая при появлении первых признаков влаги. Собрать ее под силу любому домашнему мастеру, умеющему паять простые радиолюбительские устройства.

Для ее создания своими руками рекомендуем выбрать одну из трех схем на:

  1. биполярном транзисторе NPN конструкции 2N5551;
  2. микросхеме К561ЛА7;
  3. микросхеме К561ЛН2.

Содержание статьи

Как сделать датчик влажности

Он является общим элементом для любой из трех рассматриваемых схем и работает за счет электропроводности воды.

Датчик делают из двух электродов, которые могут располагаться в плоскости горизонта или вертикали относительно друг друга.

Горизонтальная конструкция контактных площадок

В состав входят два сухих электрода, которые могут быть различной конфигурации. Их удобно вырезать из фольгированной стеклопластиковой или гетинаксовой платы, прорезав не ней изолирующие дорожки.

С формой и габаритами датчика влажности можно поэкспериментировать, тщательно подобрать их к конкретным условиям размещения. Если нет под рукой платы, то контактные площадки вырезают из обычной фольги или жести, наклеивая их на плоскую диэлектрическую поверхность.

Контакты датчика влажности
На один электрод подводится положительный потенциал электроэнергии, а на другой — отрицательный. Они разнесены на одинаковое расстояние, отделены воздушным зазором, обладающим высокими диэлектрическими свойствами.

Когда на электродах появляется влага, то через ее слой начинает проходить электрический ток, который изменяет состояние электронной схемы датчика протечки, вызывая срабатывание световой и звуковой сигнализации.

Вертикальная конструкция контактных площадок

Две полоски фольги размерами примерно 10х40 мм (габариты условны и принципиального значения не имеют) закрепляют параллельными плоскостями на небольшом удалении так, чтобы исключить их самопроизвольное касание при работе.

Подключать датчик влажности к электронной схеме лучше короткими проводами или использовать экран или витую пару.

Совет! Повысить чувствительность самодельного датчика можно простым действием — положить его контактными площадками на кусочек туалетной бумаги или несколько слоев марли, расположенной в месте вероятной протечки воды на полу. За счет гигроскопичных свойств этих материалов даже при небольшой влажности возникает хороший токопроводящий слой.

Датчик протечки воды на транзисторе 2N5551

Это наиболее простая, но вполне надежная схема, которую может собрать даже начинающий радиолюбитель.


Состав деталей

Кроме датчика влажности для работы электрической схемы потребуется:

  • биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
  • светодиод VD1;
  • элемент питания на 3 вольта, например, плоская литиевая батарейка;
  • трехвольтовый пьезоизлучатель;
  • соединительные провода.

Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой обычным паяльником навесным монтажом.

Принцип работы электрической схемы

Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

Схема датчика протечки воды на транзисторе 2N5551

При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

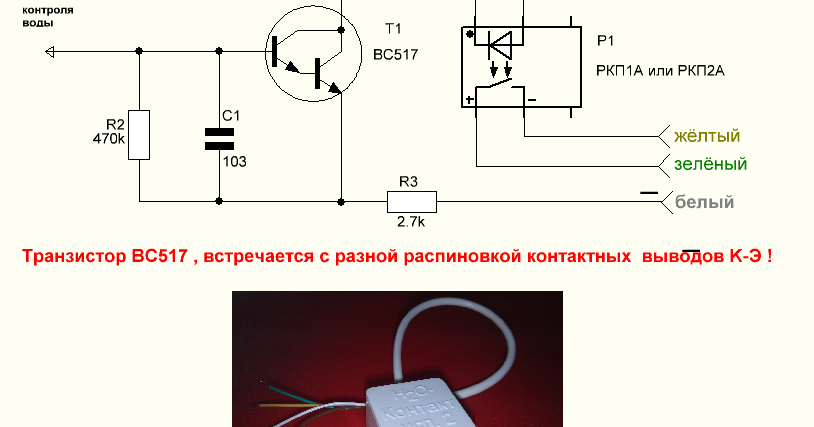

Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

Датчик протечки воды на микросхеме К561ЛА7

Он работает по более сложной, но вполне доступной схеме, обладающей более высокой надежностью и чувствительностью.

Состав деталей

Кроме датчика влажности и микросхемы К561ЛА7 для сборки потребуется:

  • биполярный транзистор VT1 серии КТ315Г;
  • резисторы на 1 Мом,100 Ом и килооомные: 1,5 К, 10 К, 300 К;
  • два полярных конденсатора на 2,2 и 47 микрофарад для работы под напряжением до 16 вольт;
  • конденсатор на 200 пикофарад;
  • светодиод;
  • генератор звуковых волн ЗП-1;
  • переключатель SA-1;
  • источник питания.

Аналогами К561ЛА7 являются К176ЛА7, 564ЛА7, 164ЛА6, HFF4011BP, HCF4011BE, СD4011A, СD4011.
Микросхема К561ЛА7
Схема не критична к уровню питающего напряжения и надежно работает при его пределах от 5 до 15 вольт.

Принцип работы электрической схемы

Когда на сухие контакты датчика влажности поступает напряжение от источника питания, то светодиод не горит, а звуковой генератор не вырабатывает сигналы: транзисторный переход эмиттер-коллектор находится в закрытом состоянии.

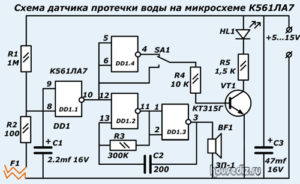

Схема датчика протечки воды на микросхеме К561ЛА7
При появлении тока через датчик влажности сквозь ключи микросхемы потечет ток на базу транзистора, и он откроется. Загорится светодиод и сработает звуковая сигнализация.

Когда схема питается от сети, а не от автономного источника, то переключатель SA1 лучше перевести в нижнее положение. В этом случае светодиод станет сразу светиться, указывая на готовность датчика протечки к срабатыванию, а погаснет он при открытии транзистора.

Изменением емкости конденсатора С2 регулируют тональность звукового генератора.

Потребление тока электрической схемой составляет:

  • примерно 1 мКа в режиме ожидания;
  • 25 мА при срабатывании.

Датчик протечки воды на микросхеме К561ЛН2

Он работает по схеме, подобной предыдущей, тоже обладает высокой чувствительностью и надежностью.

Микросхема К561ЛН2

Состав деталей

Кроме датчика влажности и микросхемы К561ЛН2 потребуется:

  • биполярный транзистор VT1 серии КТ3107Д;
  • резисторы на 3 Мом и 30 К три штуки, 430 К — два, 430 К и 57К — по одному;
  • полярный конденсатор на 100 микрофарад для работы под напряжением до 16 вольт;
  • конденсатор на 0,01 мк — два и 0,1 мк— тоже два;
  • генератор звуковых волн ЗП-22;
  • источник питания на 6÷9 вольт.

Принцип работы электрической схемы

При сухих контактах датчика влажности транзистор VD1 закрыт, а при появлении на них воды его полупроводниковый переход открывается и происходит запуск звукового генератора, выдающего сигнал тревоги.

Схема датчика протечки воды на микросхеме К561ЛН2
Эта схема тоже обладает небольшим потреблением мощности. В режиме ожидания ток нагрузки источника напряжения не превышает 1 мКА, а при срабатывании он составляет порядка 3 мА.

Датчик протечки воды, собранный своими руками по любой из вышеприведенных электрических схем, можно установить в любом проблемном месте, где высока вероятность создания аварийной ситуации в системе водоснабжения под:

  • стиральной или посудомоечной машиной;
  • раковиной;
  • ванной;
  • системой питающих трубопроводов водоснабжения.

Его звуковое предупреждение своевременно оповестит жильцов квартиры о начале протечки воды, но не обеспечит ее автоматическое отключение. Выполнять такую функцию предназначены другие устройства, о которых рассказывает владелец видеоролика Remontkv.pro “Как не затопить соседей”.

Сейчас у вас самое благоприятное время для того, чтобы задать вопросы в комментариях и поделиться статьей с друзьями в соц сетях.

Полезные товары

Датчик протечки воды своими руками (датчик затопления)


Наверное каждый сталкивался с протечкой воды будь то отопление или водоснабжение и хотел бы избежать повторения такой ситуации.

Сделать датчик протечки воды своими руками может каждый начинающий радиолюбитель. Самодельный датчик протекания воды поможет вовремя оповестить хозяев о возникшей ситуации и будет полезен в каждом доме.

Инструмент и материалы необходимые для изготовления датчика:

  •  паяльник
  •  припой
  • текстолит
  • бокорезы (кусачки)
  • провод (многожильный и одножильный)
  •  радио компоненты (микросхема LM7555, светодиод, 6 резисторов, 2 конденсатора 1 транзистор, бузер с генератором)

Принципиальная схема самодельного датчика протечки воды


Принципиальная схема самодельного датчика протечки воды (датчика затопления) размещена на рисунке №1. На рисунке 2 варианта схемы:

  • со звуковой и световой индикацией
  • со световой индикацией (для применения в составе охранного комплекса)

В основе лежит микросхема таймер LM7555 это мало потребляющий аналог всем известной микросхемы LM555.  Как видите в схеме датчика всего десяток не дефицитных копеечных радио компонентов  Суммарная стоимость этого весьма полезной самоделки не превышает 0,5 доллара.

Принцип действия датчика затопления

Датчик имеет 2 контакта для анализа влажности поверхности, которые касаются непосредственно пола. Контакты лучше выполнить из нержавейки, либо сделать из меди, а после залудить оловом. То есть, контакты не должны быть сильно подвержены окислению.

Эти контакты подключены к + питания и ко входу встроенного в микросхему компаратора. Как только контакты погружаются в воду, от плюсового контакта через резистор и «сопротивление воды» начинает течь ток ко входу компаратора, напряжение на 2-й ножке микросхемы начинает расти до порога переключения. В результате чего на 3-й ножке микросхемы напряжение падает (появляется логический ноль) при этом открывается транзистор Т1 и через него начинает течь ток в нагрузку, в частности засвечивается светодиод, на коллекторе Т1 появляется логическая единица.

Способы сигнализации затопления и варианты применения датчика.

Рассматриваемый в этой статье датчик протечки может применяться автономно, либо как составной элемент охранной системы. Если датчик применяется автономно, в качестве вида оповещения о сработке можно рассматривать установку в каждый датчик звуковой пищалки — «бузера» со встроенным генератором. Прогнозируемое время работы от 3 качественных щелочных батареек типоразмера АА (расчетная емкость 2500 мАч) составляет 2500/0,4мА=6250 часов 6250/24=260 дней. Можно так же применить 3-4 Ni-Mh аккумулятора с малым током саморазряда.

Если рассматривать датчик как элемент полнофункциональной охранной системы, логично будет соединить все датчики в параллельную цепь при помощи сигнализационного кабеля и сделать звуковое оповещение только на центральном блоке сигнализации. При этом оставить световую индикацию сработки на каждом датчике для возможности контроля их работоспособности. Каждый раз делая влажную уборку в помещении вы сможете убедиться в том, что датчик находится в работоспособном состоянии и сторожит ваш покой:)

Корпус и печатная плата датчика протечки

Вы можете скачать печатную плату датчика затопления в формате sprint layout 6, эскиз печатной смотрите на рисунке, ссылку на файл с печатной платой, а так же ссылку на программу найдете в конце статьи.

Габариты печатной платы 22х12(мм), что позволяет разместить наш датчик в корпусе стандартного электромагнитного дачика открытия двери, или любой имеющейся коробочке подходящей по размерам. Пример монтажа датчика затопления в корпусе дверного датчика вы можете увидеть на фото.

В качестве сенсора (контактов обнаруживающих воду) использована залуженная проволока диаметром 1 (мм) которая припаяна к полоскам текстолита закрепленных внутри корпуса при помощи супер клея.

После сборки и проверки работоспособности, корпус датчика необходимо герметизировать при помощи обычного силиконового герметика

Где устанавливать датчики протечки воды?

Датчик затопления устанавливают в местах наиболее вероятного появления протечек:

  • под радиаторами (батареями) отопления
  •  под стиральными и посудомоечными машинами
  •  в местах установки хомутов и кранов
  •  в местах где водоснабжение ведется шлангами например подводы к бойлеру, подвод воды к смесителю на кухне, подвод к бачку унитаза т.п.

Как видите сделать датчик протечки воды своими руками вовсе не сложно. Вопросы и отзывы по работе датчика оставляйте в комментариях. Если у вас есть другие схемы датчиков протечки, или же просто интересные и полезные для хозяйства схемы и самоделки— присылайте на наш почтовый ящик samodelkainfo(собачка)yandex.ru

Печатная плата датчика протечки воды

Самоделкин

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Новые самоделки автора Самоделкин (Смотреть все)

Датчик протечки воды своими руками в квартире, беспроводные датчики утечки воды

Датчики утечки воды своими рукамираспространенная форма защиты от повреждений водопроводных труб, непредвиденных протечек, бытовых неприятностей, связанных с неисправностью системы подачи воды в квартир или производственном помещении.

Грамотная защита от протечек доступна любому, кто в состоянии смонтировать простую схему. В ней используются детали, знакомые каждому, даже начинающему радиолюбителю или электрику. Низкая стоимость, простая схема и надежность – вот основные принципы такого самодельного устройства.

ЗатопилоЗатопило

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Интересный факт Идея заимствована из устройства яхтенного оборудования, позволяющего моментально обнаружить протечку в трюме. В ней находчивые изобретатели ловко использовали знания из школьного курса физики – вода и воздух от природы обладают разной электропроводностью. Обнаружить протечку можно с помощью двух электродов, сигнализирующих о замыкании электроцепи.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

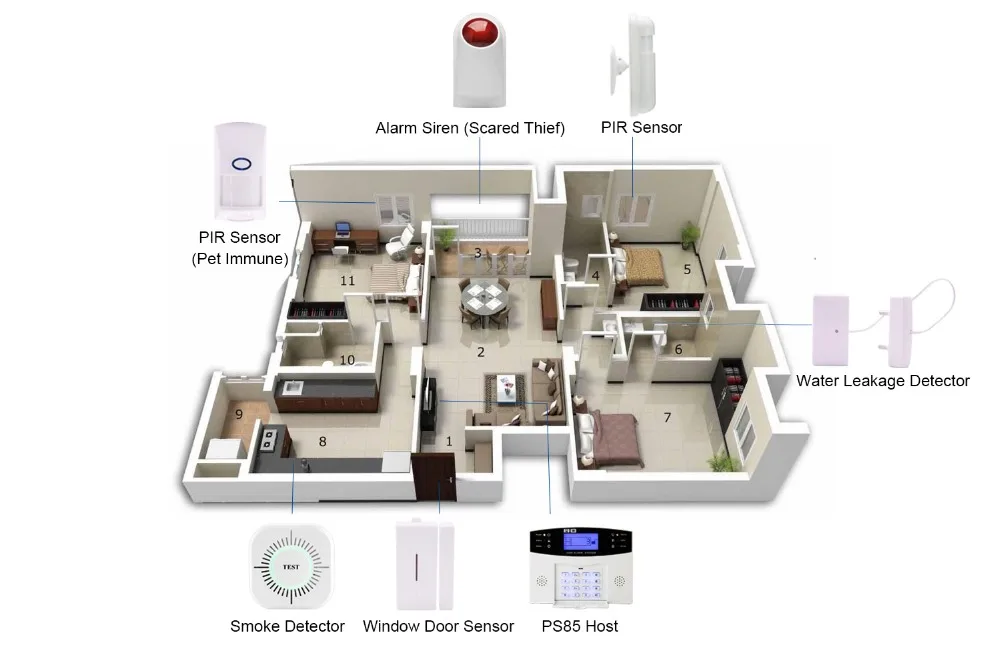

Схема размещения датчиков протечкиСхема размещения датчиков протечки

Совет: Количество имеющихся в продаже вариантов значительно. Для того, чтобы сделать датчик протечки воды своими руками, лучше выбирать самую простую схему: квартира будет в безопасности, потому что в простом устройстве вероятность погрешностей при сборке минимальна. Если речь идет о более сложном приборе, лучше довериться изготовителям-профессионалам.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Датчик протечки водыДатчик протечки воды

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Какой датчик лучше выбрать для контроля утечки воды

Советы специалистов в этом случае можно встретить самые разные, но уделить внимание следует каждому из элементов схемы. Контроллер лучше выбрать работающий автономно и как следует защищенный от внешних воздействий, с минимальным сроком реагирования на опасность. Есть такие устройства, которые способны работать с разными составляющими системы и при этом иметь резервное питание. Как совместить такие рекомендации с простотой и удобством, необходимым при установке прибора своими руками – нужно подумать. Не покупать первый попавшийся, а хорошо взвесить все параметры. К кранам требования похожие – компактные, простые в обустройстве на нужном месте, с подходящим сечением провода и нужной длиной.

Датчик – работающий от батареек или получающий энергию от контроллера. Чаще советуют покупать беспроводной датчик утечки воды – даже дилетанту под силу установить его в требуемом месте, чего не скажешь о датчиках с проводами.

Классификация систем защиты от протечек

Единой дифференциации, включающей все характеристики, не существует. Защитных систем разработано множество, с использованием разных принципов, систем оповещения, с проводными и беспроводными датчиками, с использованием ультразвука. Даже корпус датчика воды, по материалу изготовления и надежности, тоже может стать основным критерием отбора при составлении классификации.

Типы моделей по способу оповещения

Сигналы могут быть шумовые, или дублироваться при этом световыми (такая система более надежная, особенно, при современных условиях – прослушивании музыки, телевизора, компьютера в наушниках). Индикация может появляться на дисплее устройства, управляющего деятельностью прибора. Можно даже приобрести устройство, сочетающего звуковые сигналы, импульсы индикаторы и отправку сообщения хозяину жилища на мобильное устройство, но для этого нужен GSM-передатчик.

Датчик звуковой протечки водыДатчик звуковой протечки воды

Проводные и беспроводные датчики

Беспроводные датчики протечки воды снабжены передатчиком, способным не только фиксировать изменения электромагнитного поля, но и реагировать на них, обеспечивая подачу сигнала на контроллер. Сигнал может модулироваться по –разному у разных производителей, но принцип работ общий. Проводной датчик такой сигнал подает к контроллеру по проводам. Это усложняет процесс монтажа, особенно, если устройство устанавливается самостоятельно.

Виды датчиков их устройство и принцип работы

Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

Поплавковые устройства контроля уровня жидкости в резервуарах

Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

Ультразвуковой датчик утечки воды

Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

Электродный датчик утечки воды

Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

Электродный датчик утечки водыЭлектродный датчик утечки воды

Емкостной датчик контроля параметров жидкости

Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

Радарные датчики контроля утечки воды

Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

Датчик гидростатического действия

Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

Датчик гидростатического действияДатчик гидростатического действия

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Шаровый кранШаровый кран

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

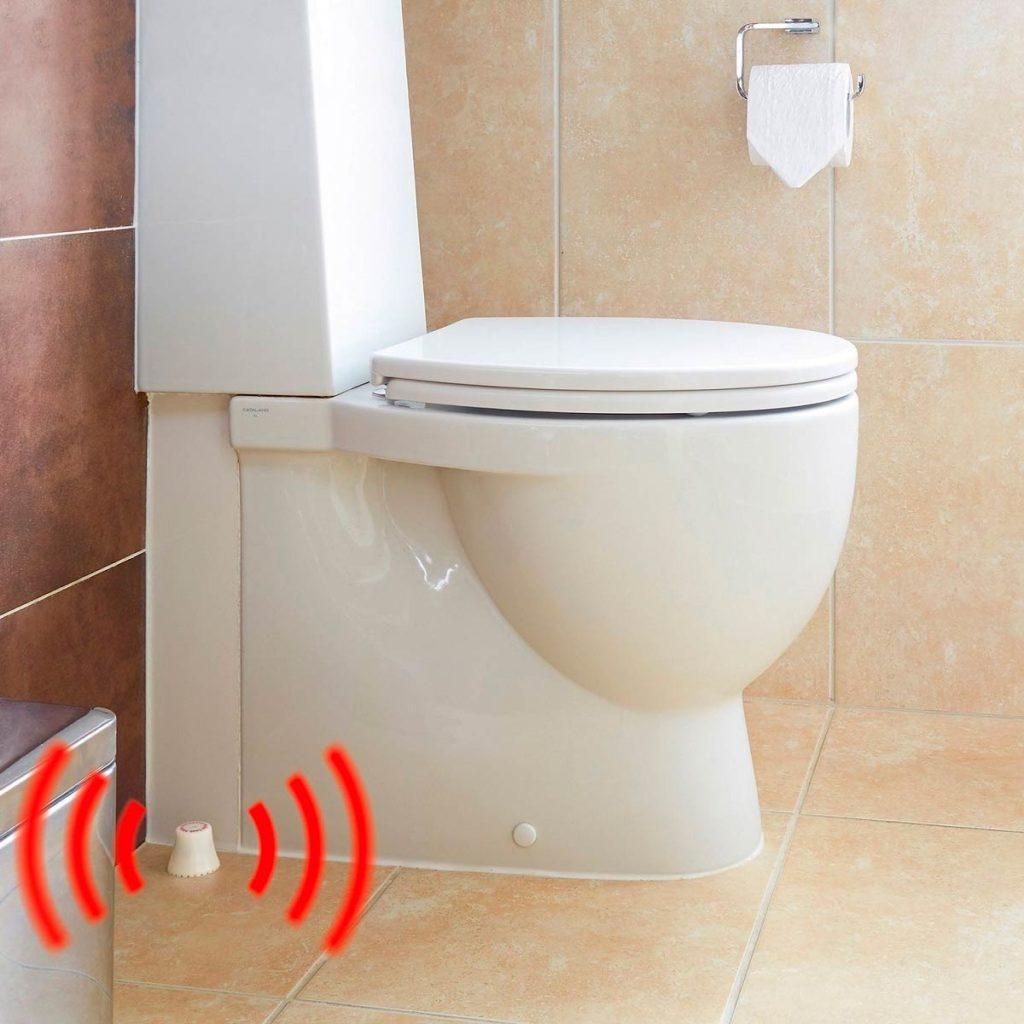

Датчик протечки воды рядом с унитазомДатчик протечки воды рядом с унитазом

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

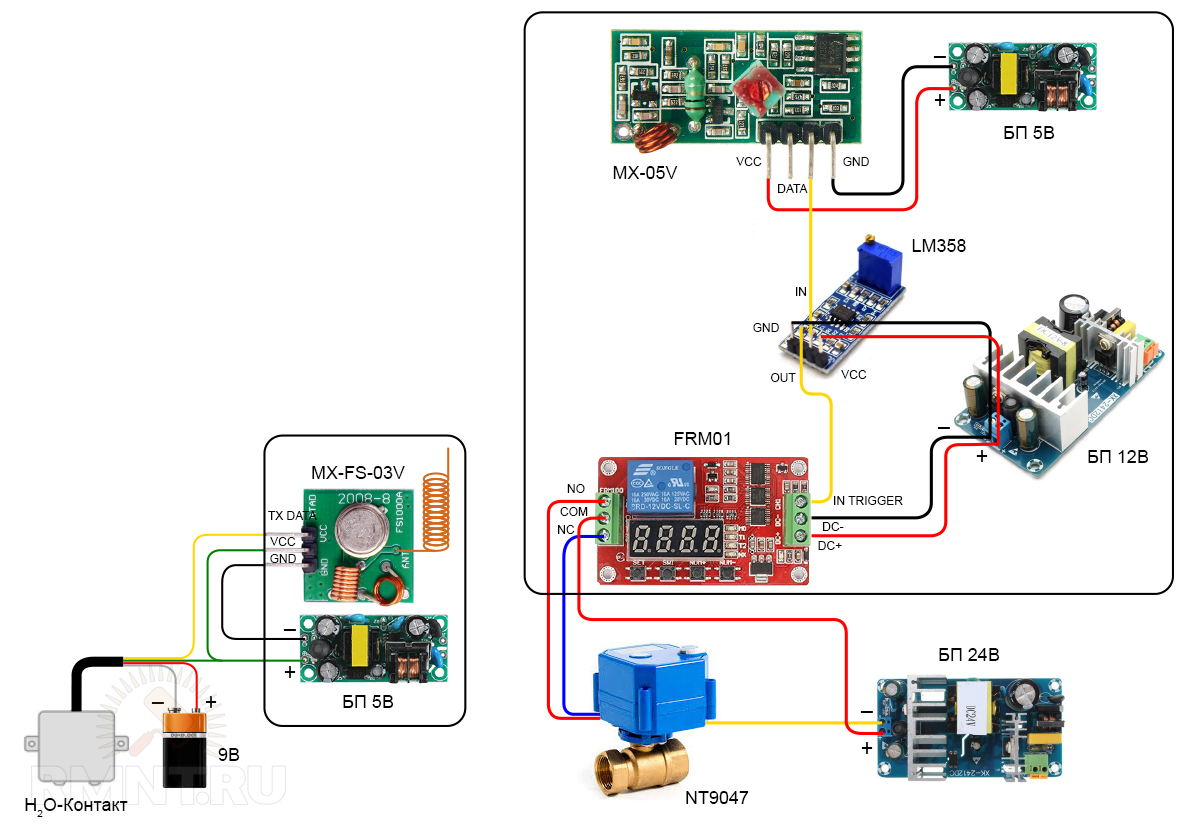

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Более сложная схема с регулятором чувствительности

Может включать в себя несколько датчиков и используется при необходимости контроля более значительной площади. В любом случае, составные элементы конструкции можно приобрести по отдельности в радиомагазине, а схема может быть составлена самостоятельно или подсмотрена у специалистов.

Самодельные сигнализации

Всегда обходятся не в пример дешевле изделий заводского изготовления, не обязательно делать работающие на электричестве – для отдельных надобностей можно применить поплавковые, применить чужие самодельные наработки.

Общие принципы размещения датчиков протечки

Беспроводные датчики протечки воды можно размещать в самых проблемных местах квартиры или дома, поскольку они не связаны с кабелем. С проводными – сложнее – в труднодоступных местах может потребоваться длинный кабель, сигнал от которого слабее. Для небольшого помещения стандартно используется 1-2 датчика.

Наиболее критичные точки прорыва воды

В ванной, туалете, совмещенном санузле и на кухне потенциально аварийные места зависят от способа крепления труб и наличия бытовых приборов. Это – смесители, запорные краны, места соединения – муфты, тройники, шланги, счетчики воды. В старых домах проблемными местами могут стать и батареи отопления. Как правильно размещать датчики

Схема расположения датчиков протечки водыСхема расположения датчиков протечки воды

Правильным считается размещение устройства в местах потенциальной протечки, например, под раковиной, ванной, стиралкой или машиной для мойки посуды. Чем быстрее вода попадет на датчик, тем быстрее сработает запорное устройство и прекратится подача воды.

Типовая комплектация защитной системы

Стандартный набор состоит из контроллера – это основная часть системы – от его надежности зависит вся система оповещения. Шаровых кранов, перекрывающих воду в случае необходимости, обычно берут два – для трубы холодной и горячей воды, если прибор устанавливается в ванной. Необходим проводной и беспроводной датчик.

Электробезопасность систем утечки воды

Любая система, изготовленная профессионалами, предусматривает защиту от поражения электротоком – надежная изоляция, антикоррозийный материал корпуса контроллера, специальная оболочка электропровода.

Обзор и сравнение популярных устройств защиты от затопления

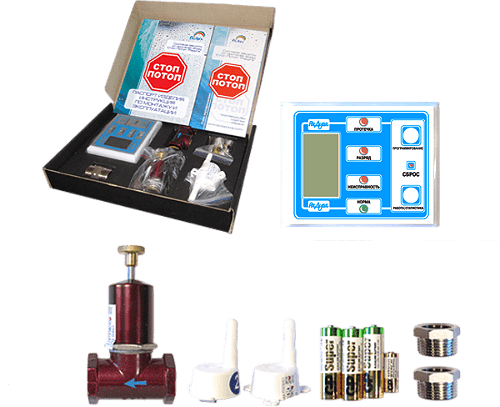

«Стоп потоп Радуга»

Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.

«Стоп потоп Радуга» утечка воды«Стоп потоп Радуга» утечка воды

Аквасторож (аквастоп)

Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке.

Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.

аквасторож датчики протечки водыаквасторож датчики протечки воды

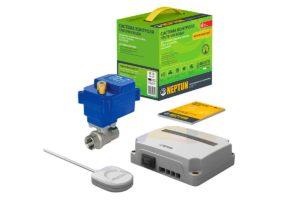

Нептун

Автоматически перекрывает воду при протечке, может управляться через смартфон, реализуется в виде готового комплекта или отдельных комплектующих.

Нептун защита от протечки водыНептун защита от протечки воды

Знаете ли вы, что только электродных датчиков утечки воды существует более пятисот видов. Некоторые из них абсолютно демократичны по стоимости и спасут от более значительных расходов, неминуемых при прорыве трубы, поломке бытового прибора, повреждении сантехнического стыка. Осталось только сделать правильный выбор.

Простая сигнализация протечки воды | Мастер-класс своими руками

Наша жизнь штука непредсказуемая и всегда может произойти то, чего меньше всего ожидаешь. К примеру, может произойти протечка воды, в том месте, которое казалось особо надежным. Чтобы вовремя среагировать и узнать о такой протечке воды из начальных капель – я предложу вам вариант простой сигнализации, которую может сделать каждый из вас своими руками.
Сигнализация не содержит дефицитных деталей, практически не потребляет энергии в дежурном режиме, и одного элемента питания хватит более чем на 3 года. Минимальные размеры позволяют установить прибор в любое место, где необходим контроль.
Это простое и не хитрое устройство поможет вам и в случае протечки даст сигнал. А ваша своевременная информированность позволит вам быстро принять нужные меры (перекрыть кран, вызвать сантехника, и т.п.). Тем самым спасется ваше имущество и, возможно, имущество ваших соседей.
Простая сигнализация протечки воды
Раз уж речь пошла о соседях, из моего опыта могу сказать, что бывают небольшие протечки, которые себя никак не проявляют (так как находятся в защитных коробах, скрывающих трубы) и в один прекрасный момент на пороге появляется сосед с претензиями…
Данная сигнализация избавит вас от этого и даст вам сигнал о капельной протечке моментально.
И так, нам понадобятся:
  • Батарейка 3 В CR1632 («таблетка»).
    Один транзистор BC517, BC816 или любой другой NPN структуры. Отечественный аналог – кт315, кт3102.
  • Резистор 1-2 мега ома.
  • Зуммер, можно купить тут — aliexpress.

Транзистор выполняет роль чувствительного ключа. А резистор не дает открываться транзистору от разных ложных помех и повышенной влажности. Сенсором сигнализации являются два вывода, при попадании воды, на которые замыкается цепь и срабатывает сигнализация, свидетельствующая о протечки воды.
Схема простая. Спаиваем по схеме.
Простая сигнализация протечки воды
Я решил собрать все в крышке от пластиковой булки. Отпилил горлышко, посадил все на термоклей. Предварительно произвел проверку сигнализатора.
Простая сигнализация протечки воды
Простая сигнализация протечки воды
Устройство не нуждается в настройке и регулировке и начинает работать сразу после подачи питания.
Простая сигнализация протечки воды
Для более долгой работы можно использовать элементы «АА» или «ААА» («пальчиковая» и «мизинчиковая» батарейки). Тогда сигнализатора хватит лет на 5.
Если же громкость зуммера вам покажется не сильно громкой – замените батарейку на батарейку типа «Крона» с напряжением 9 вольт.
Таких мини сигнализаций лучше делать несколько и расположить их в возможных метах протечки: под стиральной машинкой, в сан узле, за решеткой под радиатором отопления и т.п.
Желаю вам, чтобы у вас никогда не было такого:
Когда затопил соседей
Видео сборки устройства:

Всем спасибо!

Как сделать датчик протечки воды своими руками

Каждый человек, проживающий в квартире, всегда волнуется о том, чтобы не затопить своих соседей. В этом деле даже качественная и недорогая сантехника не всегда может прийти на помощь. Как правило, вода попадает на пол случайным образом и ее никто даже не замечает, пока не прибегают соседи с чеком на ремонт их потолка. В этой статье мы решили рассказать вам отличный способ, который поможет избавиться от таких проблем. Здесь мы расскажем, как сделать датчик протечки воды своими руками из простых материалов и рассмотрим пошаговую инструкцию.

Материалы для датчика протечки воды

Чтобы сделать аквасторож своими руками необходимо собрать следующие материалы, найти их нет никакой сложности, самое дорогое из этого списка – это бутылка, которую придется купить (если у вас ее нет). Итак, нужны следующие материалы, рекомендуем свою фантазию не проявлять и покупать все строго по списку:

  1. Батарейка на три Вольта, нужно использовать CR1632.
  2. Транзистор BC816 или BC517 с NPN соствной.
  3. Резистор 1-2 мегаома.
  4. Пьеза излучатель с генератором.
  5. защита от протечек воды своими руками

Как сделать датчик протечки воды своими руками

Чтобы у нас получилось сделать сигнализатор протечки воды своими руками нужно соблюдать следующую инструкцию, особых сложностей в такой сборке нет, есть особенности и секреты, о которых вы узнаете. Изначально посмотрите схему, чтобы мы могли сделать систему контроля протечки воды без проблем. Узнайте о том, как сделать солнечную батарею для зарядки мобильного.

Пошаговая инструкция:

  1. Припаиваем резистор к пьезе.
  2. Далее подключаем транзистор.
  3. Подключаем батарейки, крепим только на синюю изоленту, только она может дать результат.
  4. Делаем корпус для нашего датчика протечки воды своими руками, отрезаем горлышко с большой бутылки. Не забываем делать дно, для этого можно отрезать любую сторону с бутылки и прикрепить ее с помощью герметического клея, при желании можно даже нагреть. Будет интересно узнать: контролька своими руками.
  5. Делаем два отверстия, чтобы вставить корпус.
  6. Берем крышку и делаем отверстия для пьезы, из-за такого отверстия и будет появляться звук.
  7. Закрываем крышку.
  8. Проверяем, как все работает.

Итог

Такую самоделку можно установить:

  • Под раковиной.
  • Стиральной машиной.
  • И в любом другом месте, где она покажется вам необходимой.

Включаться она будет только в том случае, когда вода попала на корпус. Так что, можете совсем не переживать о том, что со временем может сесть батарейка. Звука, который она будет издавать должно, хватить, и все люди, находящееся дома сразу заметят утечку и смогут ее вовремя предотвратить.

Похожая статья: Как сделать проектор для мобильного своими руками.

Датчик протечки воды своими руками с пошаговой инструкцией

Сантехника часто ломается. В результате появляется протечка. Она может навредить проводке, нарушая состояние изоляции и образуя внезапные точки утечек, которые уменьшают электрическую безопасность квартиры. Чтобы исключить утечку лучше сделать датчик протечки воды своими руками.

датчик протечки воды из подручных средств

Важность установки датчика протечки воды своими руками

Первое и основное превосходство датчика — сбережение денег. Если дома есть простая звуковая сигнализация, то она подойдет в качестве датчика затопления. Если сделать измеритель своими руками, то можно избежать таких проблем:

  • исключить порчу напольных и стенных покрытий;
  • сохранить в целости проводку, домашнее оборудование от замыканий;
  • исключить накопления влаги и протечку на нижние этажи.

Прибор утечки воды справляется с задачей обнаружения влаги.

Работа датчика затопления

Всего известно два варианта измерителей уровня воды. Проводное оборудование, соединяется шнуром, а беспроводное, высылает сигнал. Любой вид прибора имеет два электрода. Когда прибор погружается в воду, его полюса замыкаются. Устройство отправляет сигнал на контроллер. Контроллер перенаправляет его на вентили запорной аппаратуры. Перекрывается подача воды.

система контроля утечки воды

Процесс длится пятнадцати секунд.

Вода отключена до устранения аварии. В устранении проблемы нет ничего сложного. Следует исполнить пару простых действий, и прибор будет работать. Правильно подсоединенная система обеспечивает надежную защиту от неожиданных протечек водопровода.

Разновидности измерителей уровня воды

Проводные модификации требует прокладки проводов от измерителя к контрольному блоку. Преимущества датчиков затопления:

  • отсутствие лишних затрат на сборку датчика;
  • не нужно применять вспомогательные источники питания.

Из числа минусов можно выделить наличие проводов. Их нужно прятать. Лучше спрятать провода в пол, чтобы постоянно их не задевать. Управляющее устройство можно приклеить на стену.

защита от протечек воды

Многие опасаются применять самодельные датчики, чтобы перестраховаться от возможного появления короткого замыкания либо еще хуже — пожара. Поэтому выбирают вариант дороже и покупают готовые контроллеры от производителей.

Беспроводные модели не требуют прокладки проводов от восприимчивого компонента до центрального блока. Регулятор затопления можно устанавливать в любое место, главное, чтобы в радиусе воздействия беспроводного передатчика сигналов (300 м.). Из числа минусов: высокая цена, потребность в проверке батареек и их смене (периодичность — 1-2 года).

Есть модели датчиков, которые могут подсоединиться к основной охранной системе.

Регулятор затекания воды почти не потребляют электрическую энергию для предоставления своей трудоспособности. Рабочее напряжение приборов не превосходит 9В. Поэтому опасность удара током исключена.

Регулятор затопления воды своими руками: материалы и установка

Благодаря обычному приспособлению сконструировать проводной контроллер можно дома. Датчик воды состоит из обычных компонентов. Даже если какие-то материалы придется докупать, то все равно управляющее устройство своими руками будет дешевле сделать, чем купить.

Датчик, который вы сделаете в домашних условиях, служит лишь сигналом о появившейся проблеме. Остановить воду прибор не сможет.

Основные материалы:

  • Батарейка 3 В (прибор CR1632).
  • Транзистор BC816.
  • Резистор на 1-2 МОм.
  • Пьезоизлучатель в наборе с генератором.
  • Обычная бутылка из пластика.

материалы для изготовления датчика утечки воды

Пошаговый процесс установки регулятора затопления:

  1. Первое, что нужно сделать — изучить схему конструкции.
  2. Далее резистор припаять к пьезоизлучателю.
  3. Потом подключить транзистор.
  4. Схема объединяется с батарейками с помощью синей изоленты.
  5. Затем приступаем к выполнению корпуса. Берем большую бутылку, с которой срезаем горлышко. Низ исполняется с одной из сторон бутыли, которую фиксируют клеем. Делаем два отверстия, чтобы вставить корпус. В крышке нужно сделать дыры для пьезы. Накрутить крышку на горлышко.
  6. Теперь можно контролировать работу конструкции.

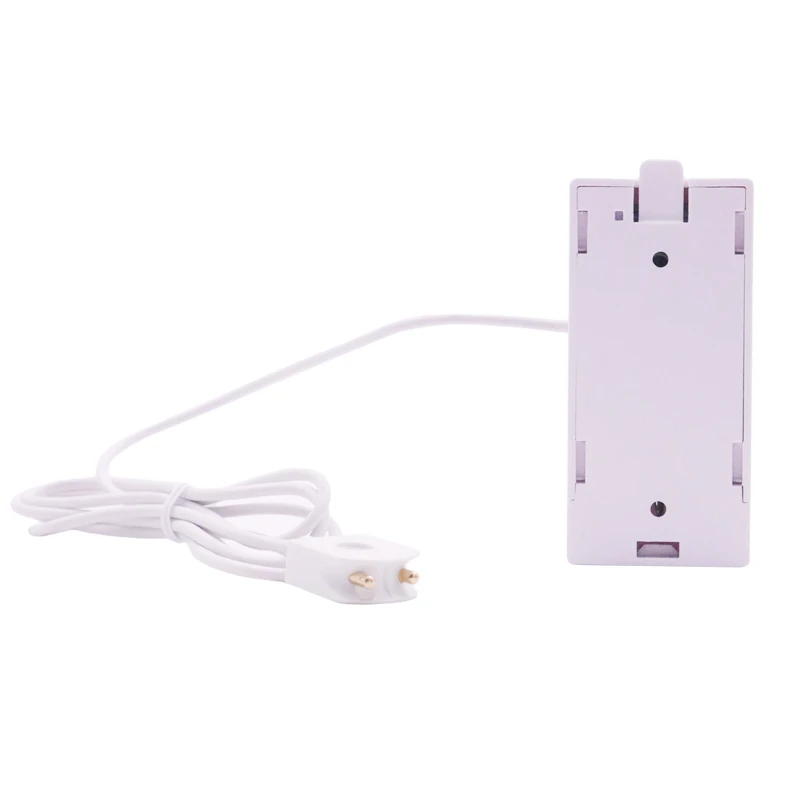

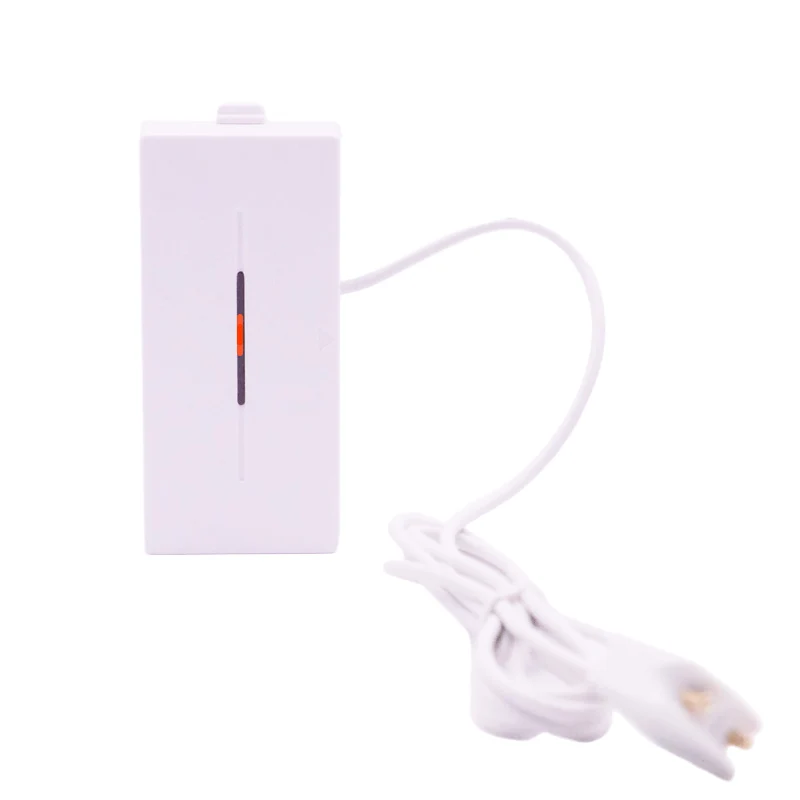

Беспроводной контроллер протечки воды WD-102

Регулятор назначен для установления затопления воды либо другой электропроводящей химически неактивной жидкости.

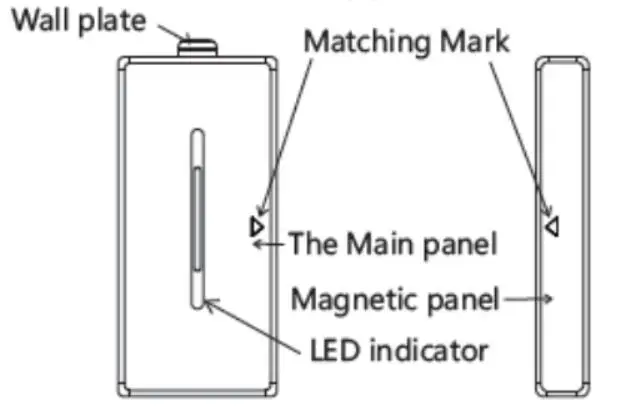

Аппарат представляет собой две части. Непосредственно пластинка, что считается чувствительным компонентом и блок управления, что в случае тревоги посылает беспроводный сигнал на GSM централь. Одной батарейки будет достаточно для питания датчика. Длительность постоянной работы может быть до года и больше. Маркировка батарейки вида 23А.

беспроводной датчик утечки воды WD-102

Внутри устройства антенна для передачи сигнала на дистанцию до 100 метров прямой видимости. Этот прибор способен передавать сигнал, в том числе и через стены. То есть центральный блок может пребывать в соседней комнате. Внутри устройства находится несколько перемычек, так называемых черных джамперов. При их помощи набирается код сигнализации, когда он есть на задней панели.

Тогда код набирается перемычками. Они черного окраса. Идут в наборе с датчиком. Если же кода на задней панели отсутствует, тогда необходимо установить хотя бы одну перемычку в таком порядке как тут. Перемычка может быть находится в любом месте, однако одну нужно поставить. Необходимость перемычки в том, что у датчика должен быть код.

Если перемычку не установить, тогда прибор не сумеет привязаться к основному блоку GSM сигнализации.

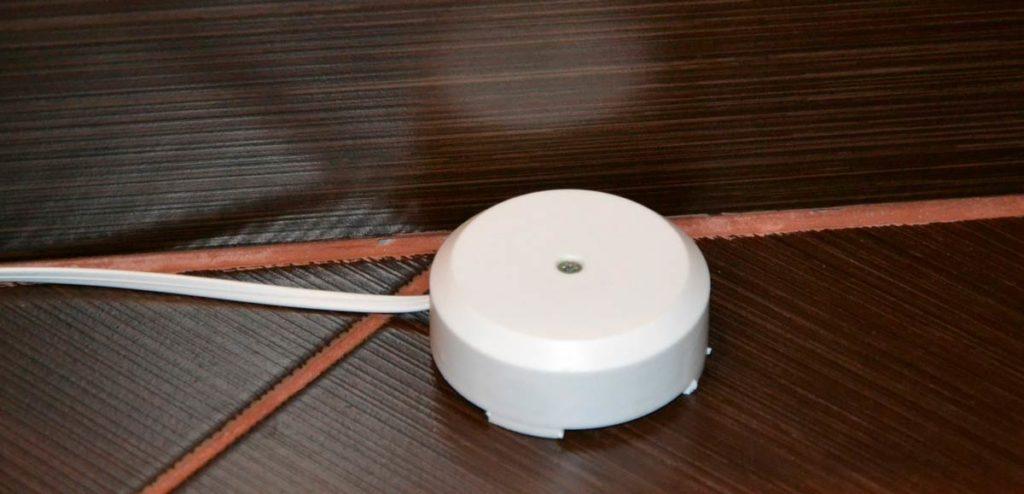

Важным элементом управляющего устройства является чувствительная пластинка, что должна размещаться на полу или любой иной поверхности, где необходимо контролировать утечку воды. Чувствительный компонент может быть закреплен при помощи пластинки двустороннего скотча. Укрепляется пластинка чувствительным компонентом к низу, а сверху можно прикрепить пластиной двустороннего скотча.

Чувствительный компонент будет закреплен, когда вы на него случайно наступите. Непосредственно блок управления укрепляется также двусторонним скотчем на стене или любой иной поверхности недосягаемой для воды. С водой контактирует исключительно чувствительная пластинка.

Датчик затопления может применяться для контроля уровней разных емкостей: аквариумов, бочек и уведомление об их переполнении.

На необходимой высоте устанавливается чувствительная пластина и при переполнении контакт замыкается и датчик отправляет сигнал тревоги красным цветом.

система контроля протечки воды Аквасторож

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

  1. Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
  2. Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
  3. Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
  4. Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
  5. Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
  6. Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
  7. Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 34%, 1235 голосов

    1235 голосов 34%

    1235 голосов — 34% из всех голосов

  • Все чинит муж. 30%, 1084 голоса

    1084 голоса 30%

    1084 голоса — 30% из всех голосов

  • Все чинится само. 20%, 713 голосов

    713 голосов 20%

    713 голосов — 20% из всех голосов

  • От 1 года и более. 11%, 389 голосов

    389 голосов 11%

    389 голосов — 11% из всех голосов

  • Раз в год. 5%, 171 голос

    171 голос 5%

    171 голос — 5% из всех голосов

Всего голосов: 3592

Голосовало: 3507

17 января, 2018

×

Вы или с вашего IP уже голосовали. система контроля протечки воды Аквасторож Загрузка…

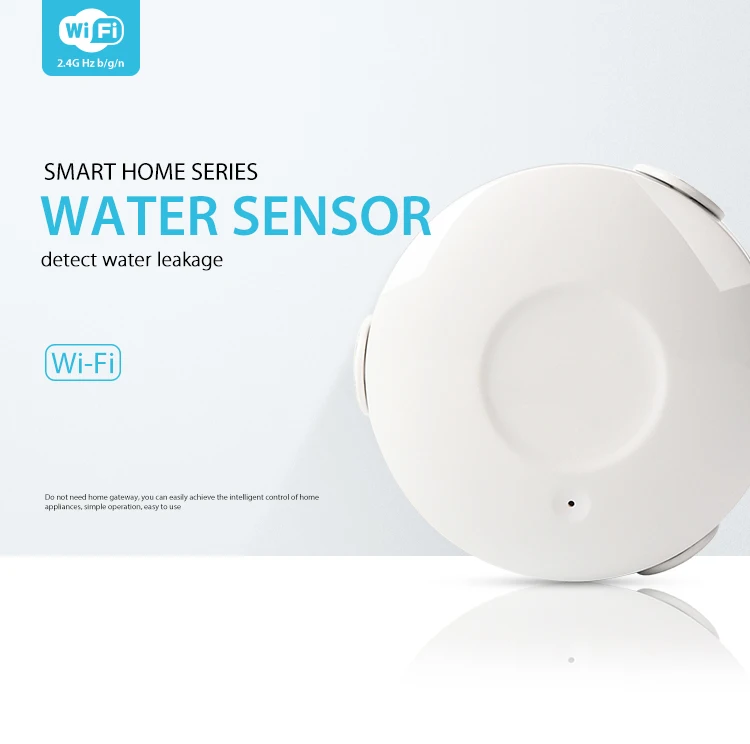

Съемный беспроводной датчик утечки воды Датчик утечки воды Датчик для управления приложениями smart life | |

Описания:

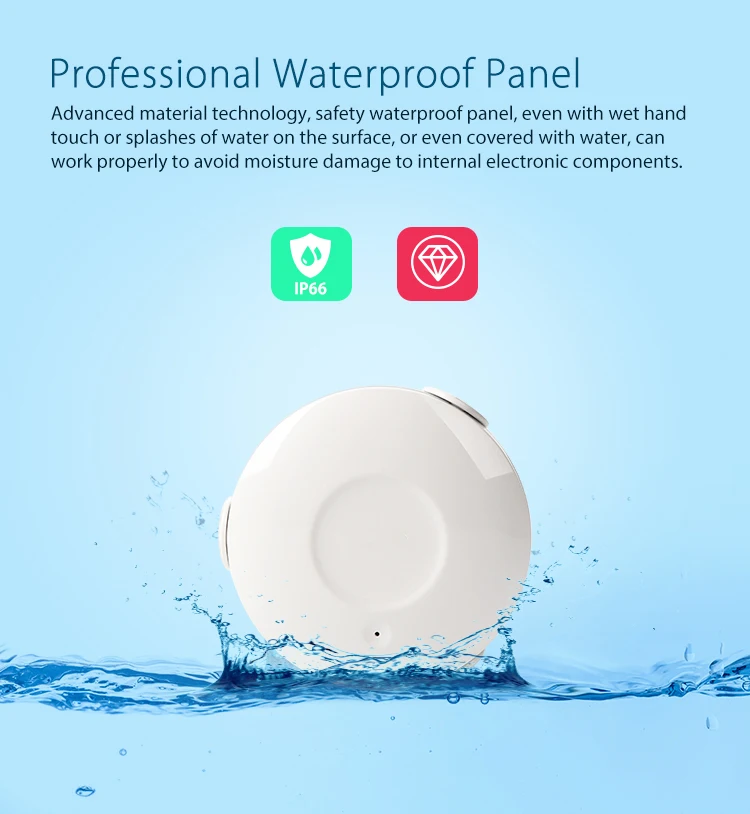

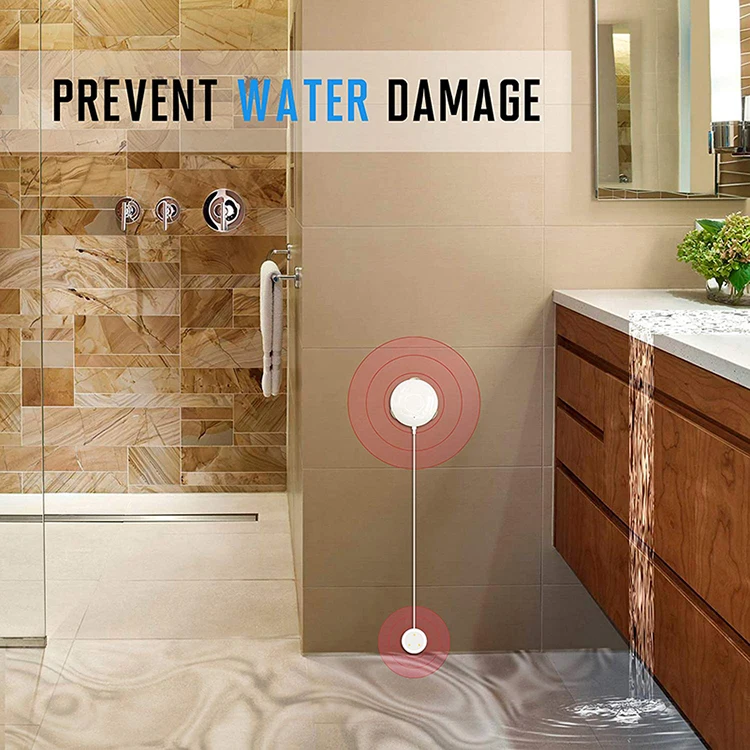

✔ НАДЕЖНЫЙ И ФУНКЦИОНАЛЬНЫЙ — Датчик воды Wasserstein Smart Wi-Fi обеспечивает надежную работу, помогая поддерживать безопасность вашего дома, предупреждая вас о потенциальной утечке воды до того, как она нанесет более серьезный ущерб. Это помогает предотвратить дорогостоящий ремонт. Работает от аккумулятора с низким энергопотреблением, может работать в режиме ожидания более 6 месяцев. Датчик не требует больших усилий для установки и очень прост в использовании.

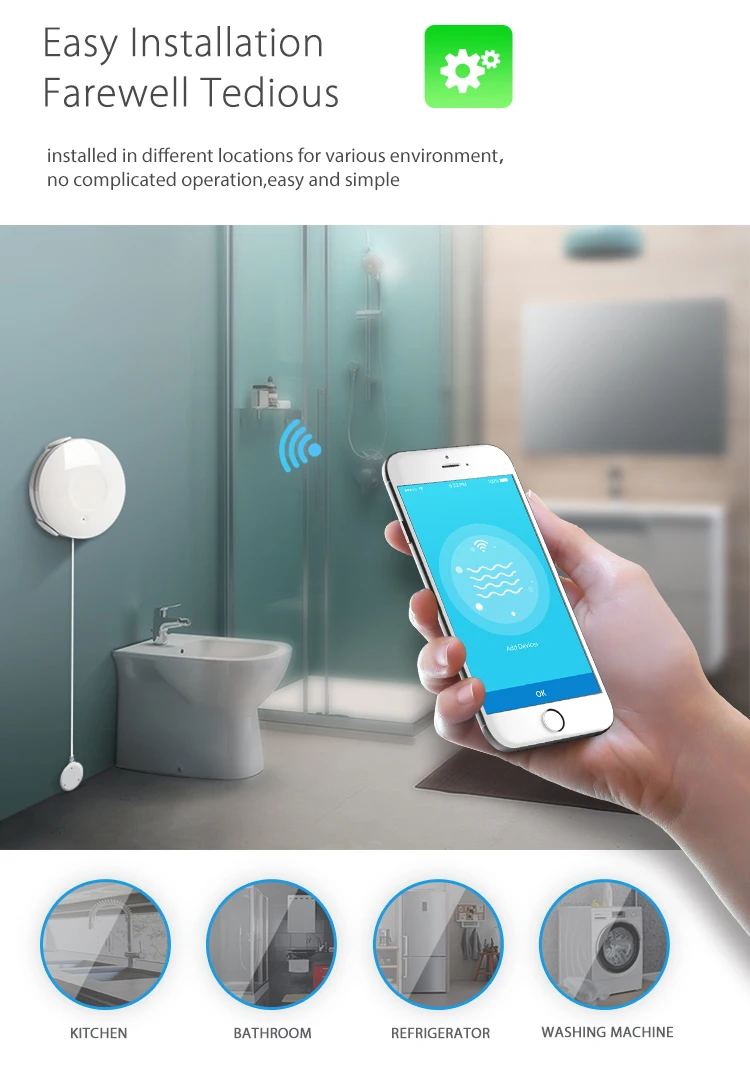

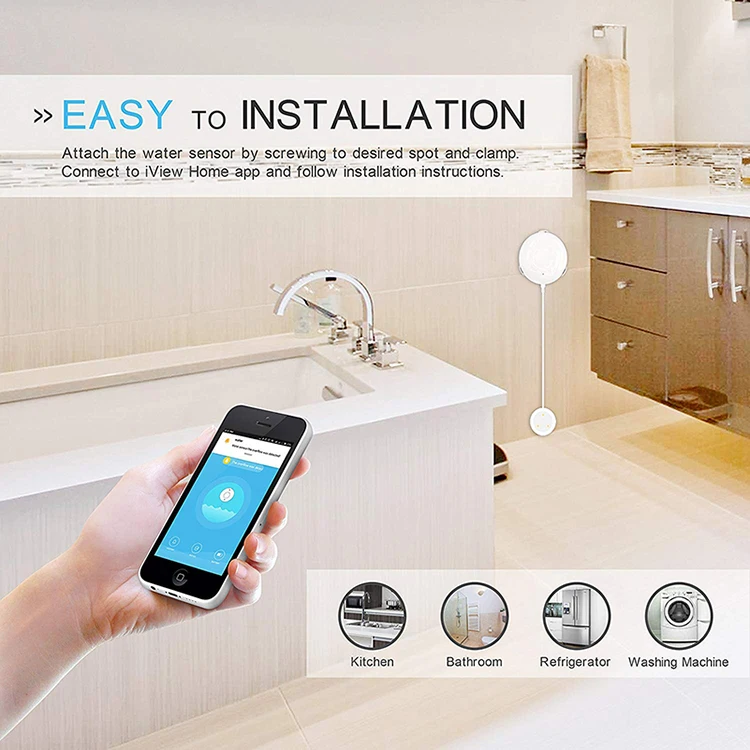

✔ ПРОДУМАННЫЙ ДИЗАЙН — Наш датчик воды, сделанный из прочного материала, имеет компактные размеры и может быть легко установлен в любом месте. Для спокойствия поместите датчик воды рядом со стиральной машиной, водонагревателем или посудомоечной машиной. Внизу датчика находятся 3 высокочувствительных позолоченных зонда, которые активируют тревогу.

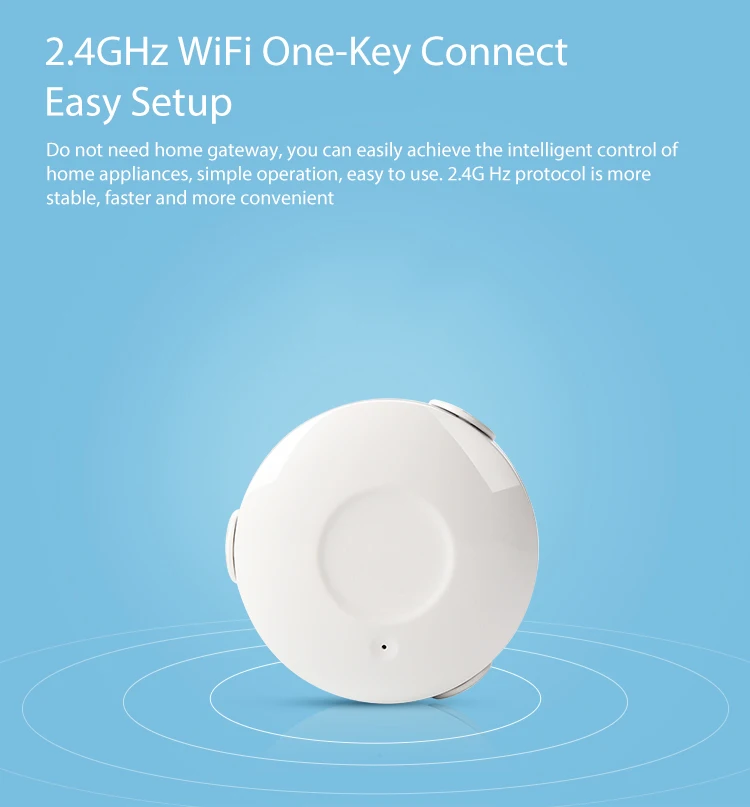

✔ ПОДКЛЮЧАЙТЕ И ИГРАЙТЕ С ИНТУИТИВНЫМ ПРИЛОЖЕНИЕМ — наш датчик воды не требует подключения к концентратору или подписки. Разработанный для подключения к вашей сети Wi-Fi, просто скачайте приложение Wstein из App Store или Google Play.Из приложения вы получите мгновенное push-уведомление о любой утечке воды. Это также позволяет вам следить за уровнем заряда батареи устройства, чтобы датчик воды никогда не разряжался. (Обратите внимание, что датчик воды поддерживает только этот тип беспроводной связи: Wi-Fi 2,4 ГГц.)

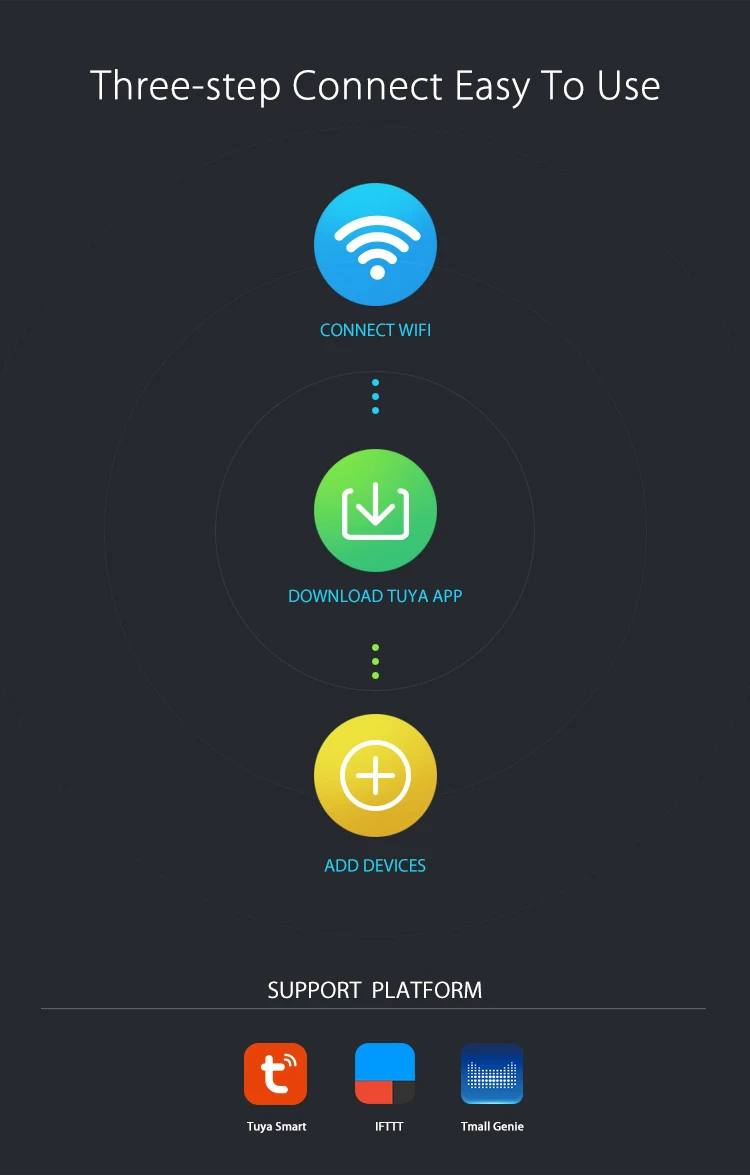

Загрузите одно из приложений: Tuya Smart или Smart Life App из магазина приложений или Google Play.

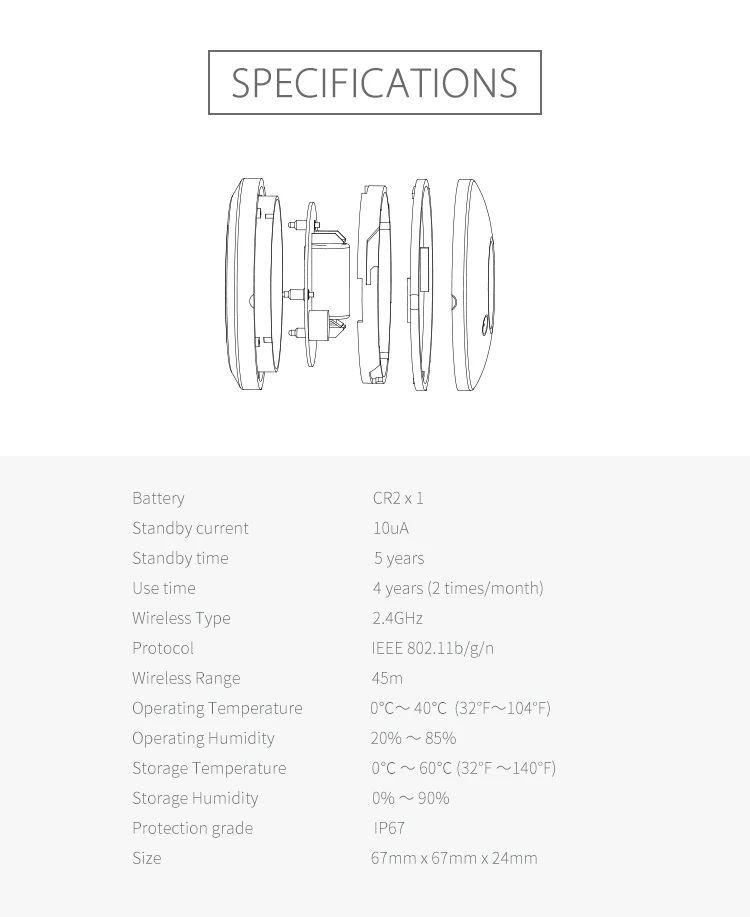

Характеристики :

1. издает звуковой сигнал и отправляет предупреждение при обнаружении утечки воды (основной корпус и датчик расширения могут обнаруживать утечку воды)

2.Тип батареи: CR2 x 1 шт.

3. Срок службы батареи: 2500 раз срабатывания (1 год при срабатывании 7 раз в день, 2 года при срабатывании 3 раза в день) Время ожидания: 5 лет

4. ток в режиме ожидания: 13 мкА ток сигнала тревоги: 100 мА-110 мА

5.Рабочая температура: 0 ℃ 40 ℃ C (32 104 ° F)

Влажность при эксплуатации: 20% ~ 85%

Температура хранения: 0 ℃ 60 ℃ (32 140 ° F)

Влажность при хранении: 0% ~ 90%

6.Водонепроницаемость: IP55

7.Размер изделия (Д * Ш * В): 68x68x34 мм

8. расстояние Wi-Fi: 45 м

9. протокол: IEEE 802.11b / g / n

10. Тип беспроводной сети: 2,4 ГГц, 1T1R

1 2 3 4 5 6 7 8 9 10 11 91iGUhRL3SL._SL1500_ 91tE7wpS0CL._SL1500_ 91ynJr4CHoL._SL1500_

,

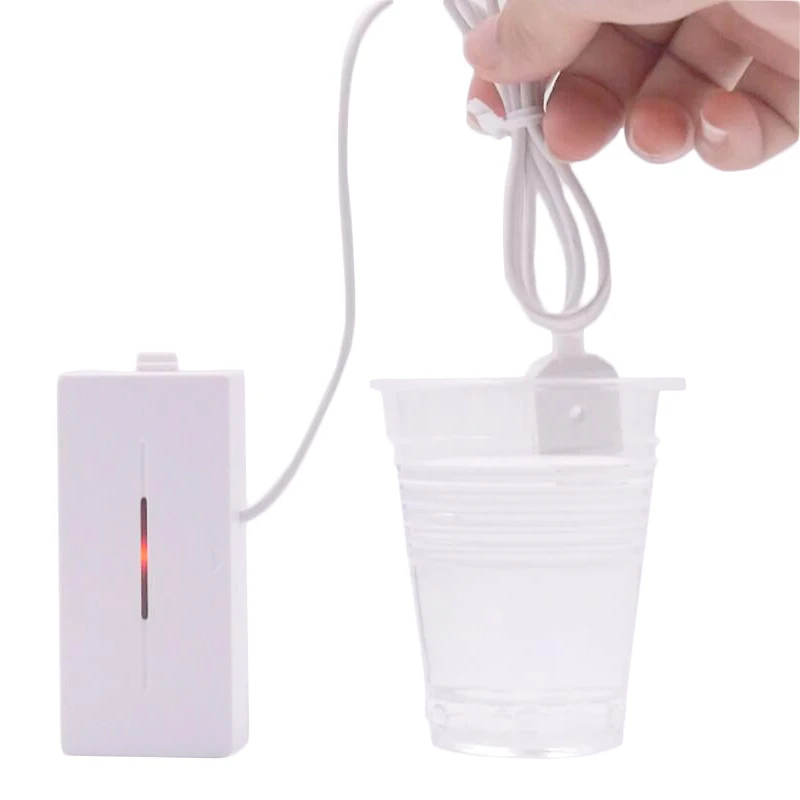

PSCBT Датчик воды Датчик утечки воды 433 МГц Датчик переполнения Сигнализация для кухонного туалета Домашний склад | |

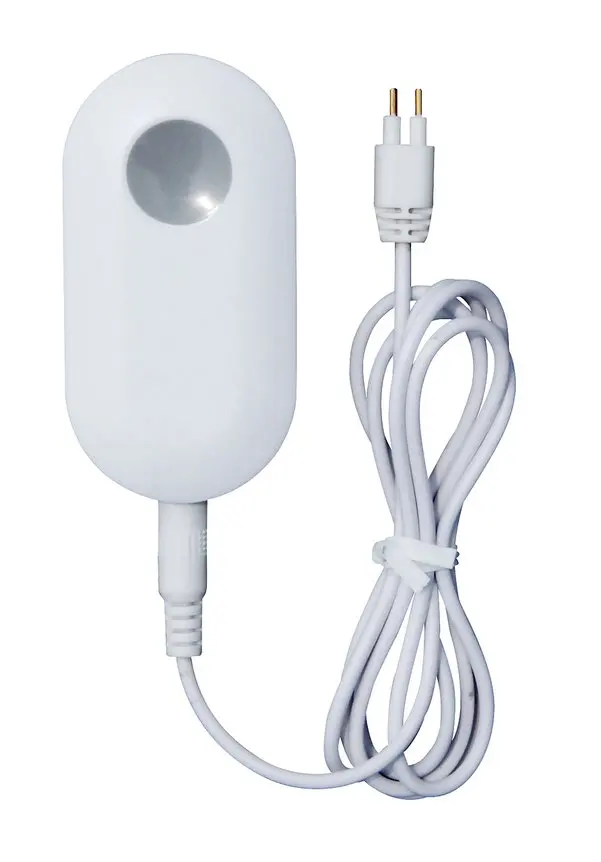

2-5 шт. / Лот 433 МГц датчик утечки воды

Датчик утечки воды используется для обнаружения воды и отправки сигнала хосту сигнализации, затем хост тревоги подает сигнал тревоги и звонит на телефон мастеру мобильного телефона (если хост вставляет SIM-карту). Его можно установить на стене кухни, ванной комнаты, бассейна, склада и любых объектов, через которые может течь вода.После того, как датчик обнаружит воду, он отправит сигнал на хост тревоги. Затем хозяин будильника издаст звуковой сигнал и автоматически позвонит на мобильный телефон мастеру, если он вставит SIM-карту.

433 МГц оконный магнитный датчик может использоваться для всех узлов сигнализации с кодом 433 МГц 1527, таких как наш магазин сигнализации узла PS85 / PSCD88 / PS100, другие модели G18 / G19 / W18 / W2, G90 Plus и т. Д. (Если не уверены, что ваша сигнализация хост, если может работать с нашим датчиком, оставьте сообщение, сообщите нам ссылку или модель вашего хоста сигнализации, мы поможем проверить)

Спецификация

Рабочее напряжение: аккумулятор 12 В 23 А

Расстояние беспроводной передачи: ≥150 м (без блока)

Частота перехода: 433.92 МГц

Протокол передачи: 1527

Ток в режиме ожидания: ≤5 мкА

Рабочий ток: ≤10 мА

Рабочая среда: -10 ℃ -50 ℃ (14 ℉ -122 ℉)

Размер: около 75 * 35 * 18,8 мм

Выставка продуктов

-1

-1

-1

Установка

-1

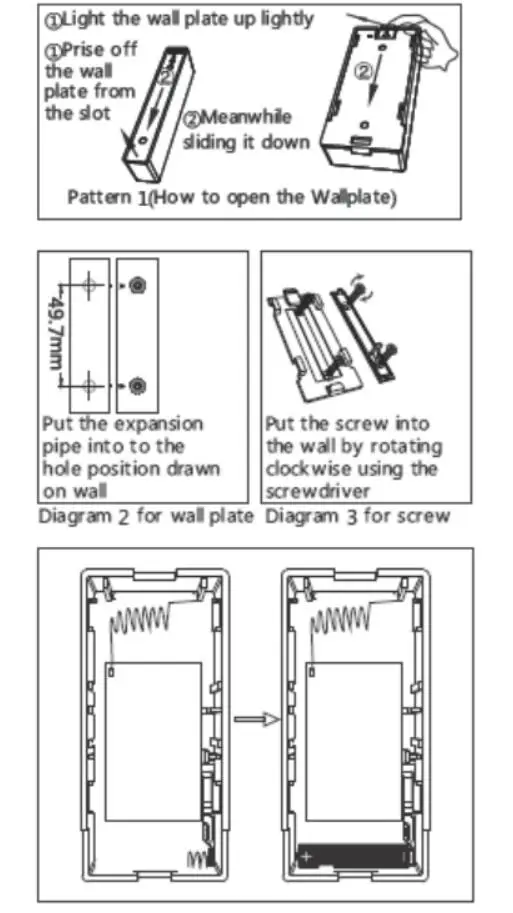

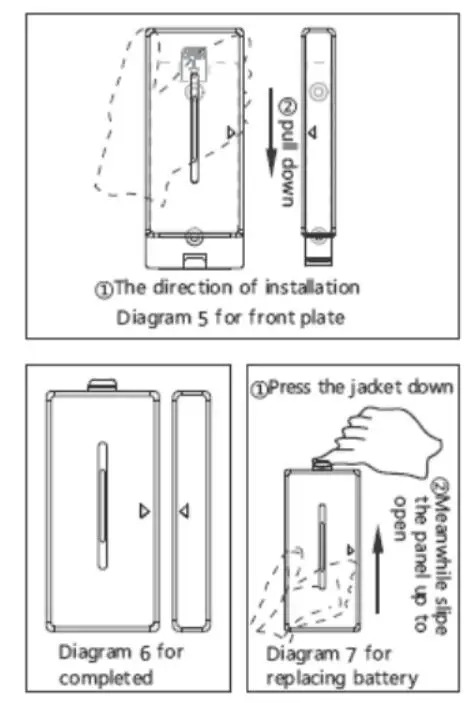

Способы установки разными инструментами

1.Установка винтами

-3 -4

2. Установка поролоном

A: Оторвите поролоновую бумагу и поместите ее в правильное положение передатчика

.

B: Оторвите бумагу передатчика и поместите ее в положение, в котором сможете.

Дверной магнитный извещатель устанавливается на мобильные двери или окна. Сначала очистите соответствующее положение двери.Выньте беспроводной дверной магнитный датчик и приклейте снизу двустороннюю ленту. Обратите внимание на установку детектора дверного шва.

1). После завершения установки световой индикатор мигает в течение 1 секунды в тот момент, когда датчик обнаруживает воду, указывая на то, что установка исправна.

2).Индикатор датчика утечки воды мигает в течение 1 секунды, указывая на тревогу. Поочередное мигание светового индикатора указывает на низкий заряд батареи.

Заявление

После подключения системы охранной сигнализации GSM, когда срабатывает датчик двери окна, он отправляет сигнал на хост GSM, затем хост GSM подает сигнал тревоги и звонит вам (хозяину мобильного телефона). Например, щелкните изображение ниже.

HTB1Uo_AkyMnBKNjSZFoq6zOSFXaU

Примечание: в комплект не входит аккумулятор.

Может быть Комплекты охранной сигнализации DIY (Для получения дополнительной информации нажмите ссылку)

Может работать в паре со всеми хостами охранной сигнализации с частотой 433 МГц, кодом 1527.Доступна система охранной сигнализации DIY.

Добавив пожарный извещатель, детектор дыма, ИК-датчик, датчик дверного окна, датчик утечки воды и т. Д., Вы можете увеличить любой датчик протокола 433 МГц, 1527 по своему усмотрению.

-10

,

Eyk jsk930 Контроллер сигнализации утечки воды, датчик детектора контроля утечки воды кондиционера в машинном отделении | |

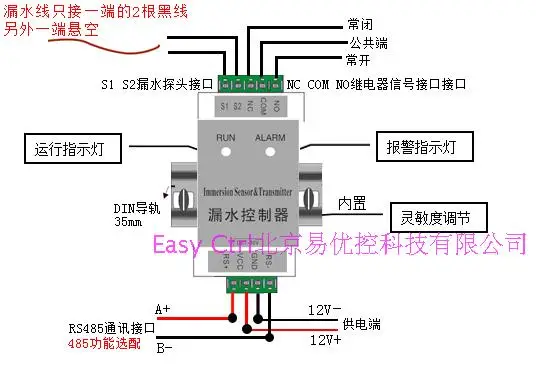

Схема подключения контроллера

Описание релейного выхода :

Комбинация проводов НЕТ — COM Состояние реле : безводный Реле Обрыв Есть вода. Реле замкнутое

Комбинация проводов NC — COM Состояние реле : безводный RelayClose Есть вода. Реле на обрыв

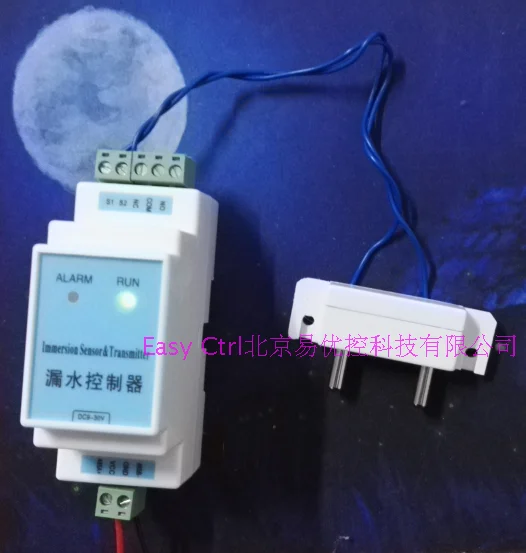

EYK-JSK930 Контроллер сигнализации утечки воды

(датчик погружения в воду с направляющим рельсом) инструкция по эксплуатации

Количество переключателей модель : EYK-JSK930 ;

Количество переключений + 485 Модель : EYK-JSK485

One 、 Описание продукта:

EYK-JSK930 Контроллер утечки воды — это недорогое интеллектуальное оборудование для обнаружения утечки жидкости , Его выходной сигнал включает релейный сигнал и сигнал 485 Его можно легко интегрировать с различными системами мониторинга без дополнительных модулей преобразования , Реализовать удаленную сигнализацию и управление удаленным оборудованием EYK-JSK930Water Контроллер утечки может контролировать до 200 метров двухжильного кабеля датчика утечки。 Его можно установить и использовать с испытательным кабелем , Его также можно использовать с его датчиком обнаружения , После обнаружения жидкости , Реле немедленного запуска контроллера , Выход нормально разомкнутый и нормально замкнутый пассивный сигнал , Его можно объединить в сеть с другими интегрированными узлами сбора данных Продукт использует стандартную шину Modbus-RTUS Сигнальная связь , Простая интеграция с системой мониторинга 。Применяется к базовой станции в комнате обнаружения 、 Склад 、 Библиотека 、 Музеи и промышленные объекты И другие важные места Обнаружение утечек в реальном времени на основе , Более подходящий для приточно-вытяжных установок 、 Холодильная установка 、 Контейнер с жидкостью 、 Контроль утечек оборудование, такое как насосный бак。

Два 、 Технический индекс:

1 、 Напряжение питания : DC9 ~ 30 В

Рабочая среда 2 、 -20 ~ 50 ℃ ; 5 ~ 95 % RH (без конденсации)

3 、 Точность : 100%

4 、 Сопротивление входа сигнала тревоги : ≤200 кОм

5 、 Форма выхода : Реле (Chang Kai 、 Нормально замкнутый) , Настраиваемый выход 485

6 、 Параллельный тип Rong : Его можно установить и использовать с испытательным кабелем , Его также можно использовать с датчиком обнаружения

7 、 Дальность обнаружения : 200рис

8 、 конфигурация сети : RS-485 Двухпроводная сеть

9 、 Протокол связи : MODBUS RTU

10 、 Внешний вид 55 * 115 * 36 мм 35 мм DIN Способ установки направляющей

Три 、 Инструкции по установке и подключению :

EYK-JSK930 Контроллер утечки воды может быть установлен непосредственно на стандартной 35-миллиметровой направляющей рейке , Если есть свободные места на существующей направляющей электрической или приборной коробки , Также может быть установлена ​​Короткая секция также может быть установлена ​​непосредственно в любом месте на стене или поверхность коробки DINGuide , Затем закрепите контроллер , Однако необходимо убедиться, что нет опасности ходьбы и спотыкания , В противном случае это может привести к повреждению контроллера от удара。

,

433/868 Беспроводной датчик утечки воды датчик отчета о самопроверке наводнения датчик высокой чувствительности датчик утечки воды | |


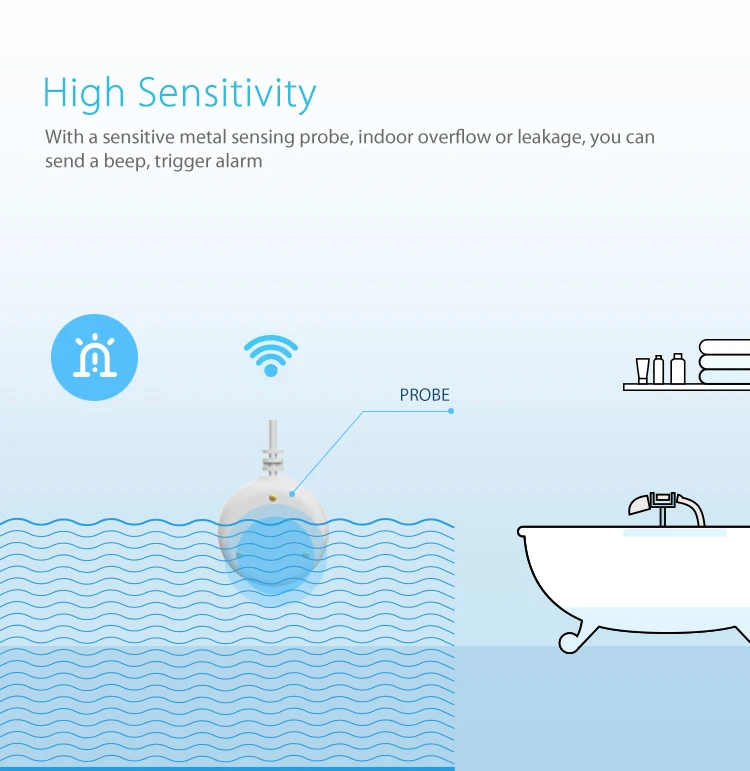

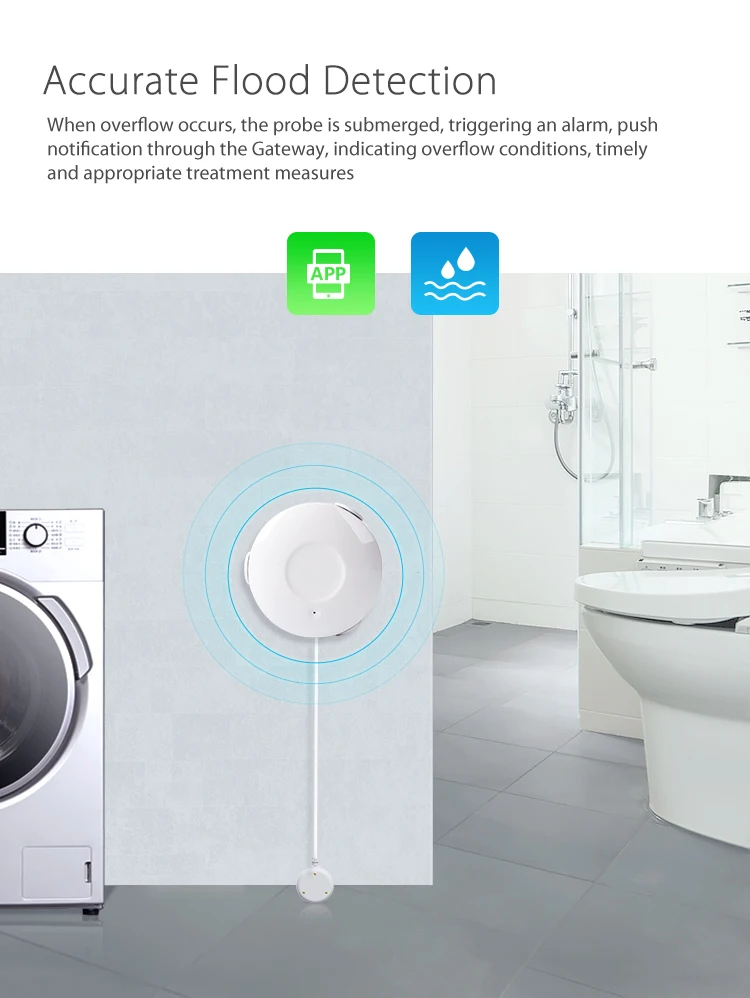

433/868 Частотный беспроводной датчик сигнализации утечки воды

MD-230R NEW

Введение:

Детектор затопления MD-230R в соответствии с обнаружением электрического тока после изменения импеданса погружения через специальный интегрированный чип, который увеличивает входной сигнал затопления, формировать, сравнивать, выводить сухой или высокий и низкий уровень сигнала изменения, но независимо от того, расположен ли передатчик в месте нахождения воды, и через беспроводной транспондер для передачи продуктов.Эти продукты обладают высокой надежностью, защитой от помех, высокой чувствительностью, быстрым временем отклика, простотой установки и т. Д. Подходит для базовой станции связи, точного помещения, библиотеки, склада и других мест, где есть вода, когда возникает необходимость в тревоге.

Спецификация:

Модель: MD-230R

Радиочастотное излучение Расстояние: 120 м (на открытом воздухе)

Частота излучения: 433 МГц / 868 МГц

Рабочее напряжение: 3 В, AAA * 2 шт.

Рабочий ток: <200005

Максимальный потребляемый ток сигнала тревоги: <15 мА

Светодиодный индикатор сигнала тревоги: красный светодиод

Светодиодный индикатор сигнала тревоги мигает каждые 2 секунды в состоянии постоянного сигнала тревоги

Отчет о самопроверке: код состояния сообщения каждые 3 часа

Рабочая температура: от -10 до 50 градусов

Подходящая панель сигнализации: HA-VGW / ST-VGT / HA-IIGW / ST-IIIB / ST-IVB / ST-VB / ST-V / ST-IV / FC-300 / ST-III

It использует ЦП с потреблением микроволн, сообщается об автоматической самопроверке, с запатентованной техникой Мульти-код и сигнализация о потере

Установка:

15R

Примечание: Срок службы батареи только 1 год, если пользователи получают Отчет о низком заряде батареи от передатчика, пожалуйста, своевременно меняйте батарею.После длительного использования извещатель может загрязниться пылью, его можно протереть влажной тканью или губкой.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
