BY42A схема подключения

Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству Как подключить вольтамперметр к зарядному устройству — подборка схем Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах.



К блоку питания Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния.

Естественно появилось желание более интенсивно задействовать его в своих радиолюбительских нуждах. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Предохранитель обязателен.

Описание переделок блока питания и фотографии опубликую позже. Без него прибор просто сгорит. Однако не каждое устройство приносит положительные эмоции от использования. Если прибор рассчитан на 10А, значит и шунт должен быть на 10А.

По поводу шунта. В частности: цифровой ампервольтметр — прибор очень простой, доступный по цене и отображает вполне точные информационные данные. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Как подключить вольтамперметр к зарядному устройству — подборка схем


Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

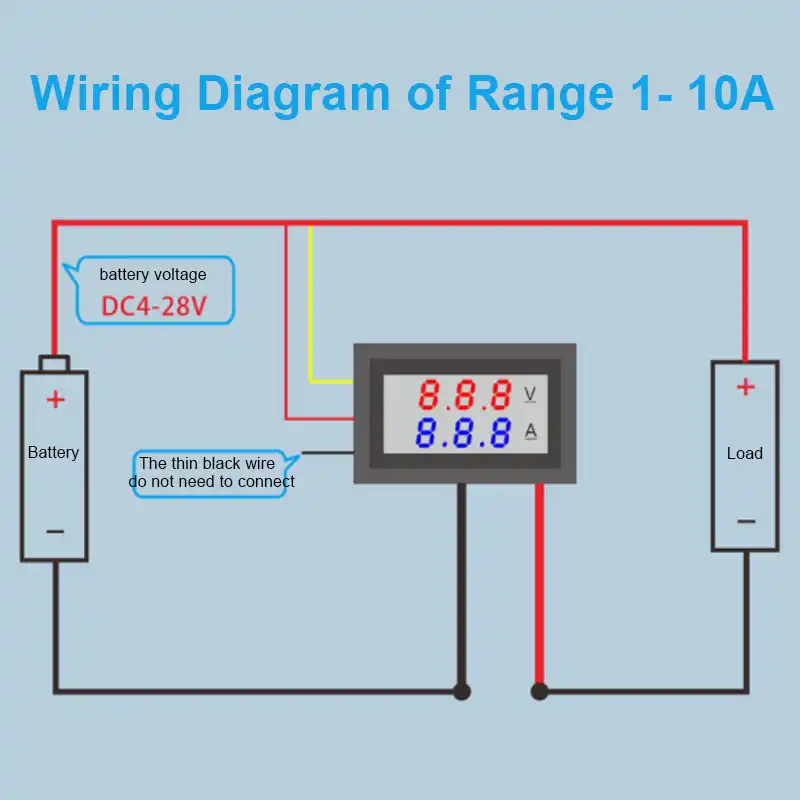

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий.
Мини лабораторный блок питания своими руками

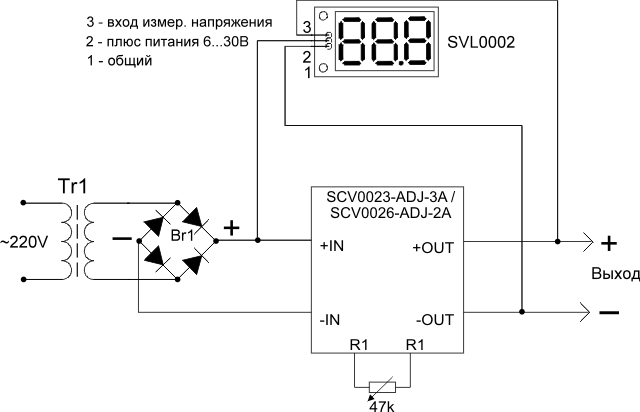

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Как подключить Вольтамперметра DC 100v 10a часть 2

Вольтамперметр 100 Вольт 10 А

Возникла идея обзавестись лабораторным блоком питания. Цены на готовые кусаются, а вот собрать самому вполне по силам. Для визуализации выходных параметров задуманного блока питания был преобретен китайский готовый ампервольтметр постоянного тока.

Основные характеристики устройства как нельзя лучше подходят для отображения выходного напряжения и тока потребления БП, а именно:
— диапазон измерения: 0-100 В 0-10A
— рабочий ток: ≤20mA
— точность измерения: 1%
— дисплей: 0.28 » (Два цвета красный (напряжение) и синий (сила тока)
— минимальный шаг измерения напряжения: 0.1 В
— минимальный шаг измерения силы тока: 0. 01A
— рабочая температура: от-15 до 70 ° c

— размер: 47 × 28 × 16 мм
ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

Приезжает посылка в антистатическом пакет

В комплект входит сам ампервольтметр и два шлейфа


На плате присутствуют легкие следы флюса, токоизмерительный шунт присутствует, хотя на фотографиях на странице продавца его нет.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта


При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

На мой взгляд, корпус устройства немного маловат – светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.




Две светодиодных матрицы по высоте точно совпадают с высотой платы, видимо при установке модуля в лицевую панель фиксаторы придется «слегка обработать напильником»).

Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.

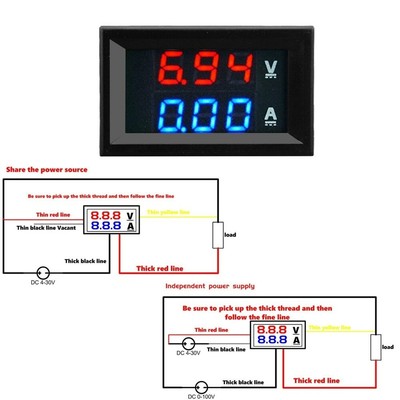

Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:

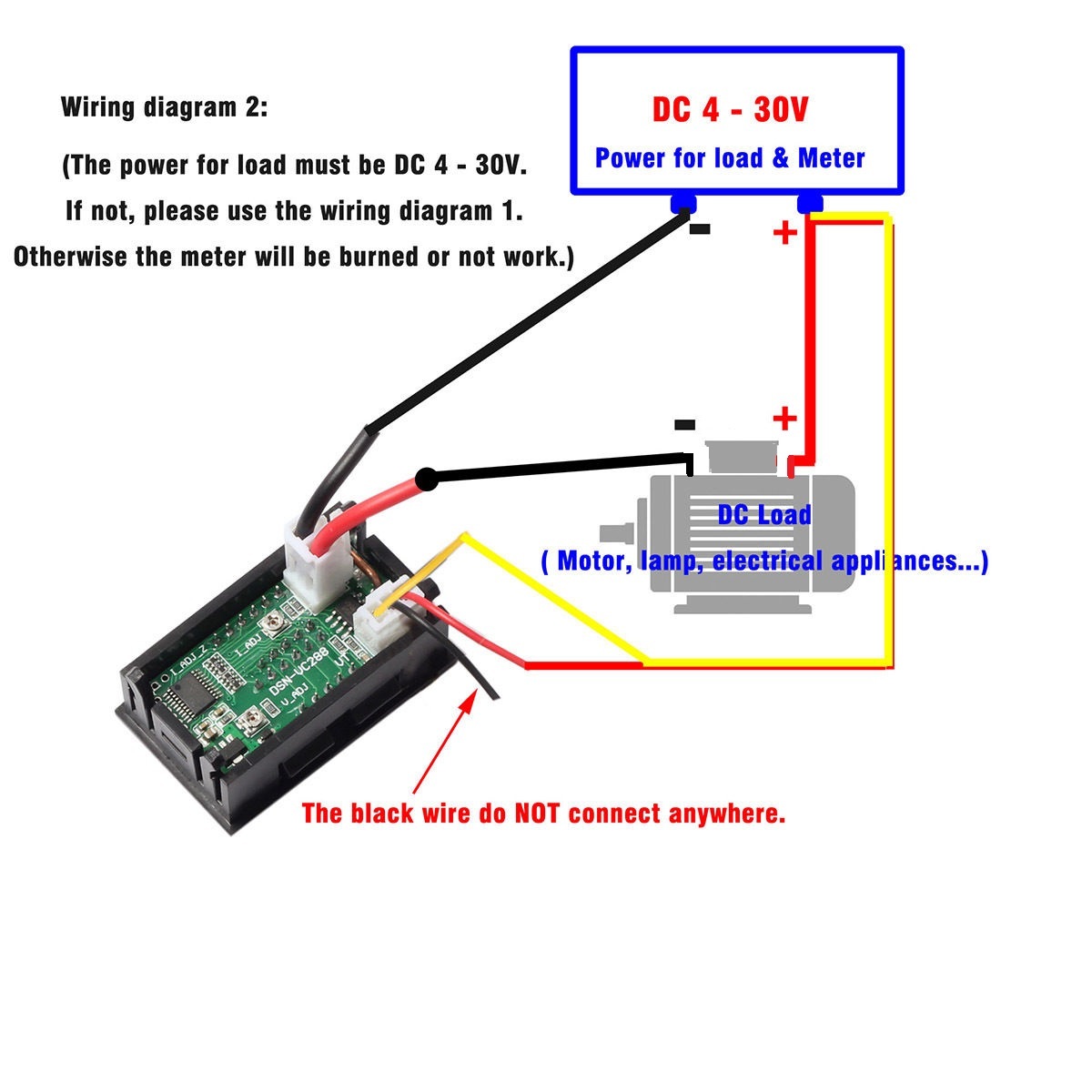

1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:

2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:

О проводах из комплекта:
— провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый — измерительный провод;
— провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.
В целом, при цене в 2,5 $, описанный ампервольтметр, закрыв глаза на остатки флюса и возможные трудности с установкой в толстостенную лицевую панель, считаю весьма удачным приобретением.
Дополнительная информация!
Как стало ясно из комментариев к обзору, в некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки.
Оказалось, что решить проблему можно сбросом показаний амперметра как показано ниже:

Картинку стянул с другого ресурса — прошу сильно не пинать.

Для чего нужен шунт в амперметре, фото и схема подключения своими руками, замеры цифровой техники

Я делал множество обзоров подобного девайса. Были и самоделки. А вот с шунтом обзоров не было. Решил проверить, на сколько хуже измеряет. Совсем небольшой обзор. Я понимаю, что эти измерители уже для многих каменный век. Но ведь есть люди, для кого это актуально. Обзор для них. Если интересно – заходим.
Сразу предупрежу, заказывал не для себя, у меня этого добра больше чем достаточно. Прислали очень быстро, менее 20-ти дней. 7 июля уже получил. Трек полноценный.

Наилучшее применение этому измерительному устройству — автомобильная зарядка (это моё мнение). Может, кто и другое применение найдёт, не столь важно.
Для начала посмотрим, в каком виде оно пришло.

Обычный полиэтиленовый пакет, «пропупыренный» изнутри.
Содержимое было разложено по пакетам с замками.

Измерительный блочок с проводами положили в дополнительный пакет.

Всё в цельности и сохранности, ничего не поломалось.

Размеры просто миниатюрные.
Я не стал рисовать сам, просто взял фото со страницы магазина и добавил один размер, который они забыли указать.

Шунт значительно крупнее.

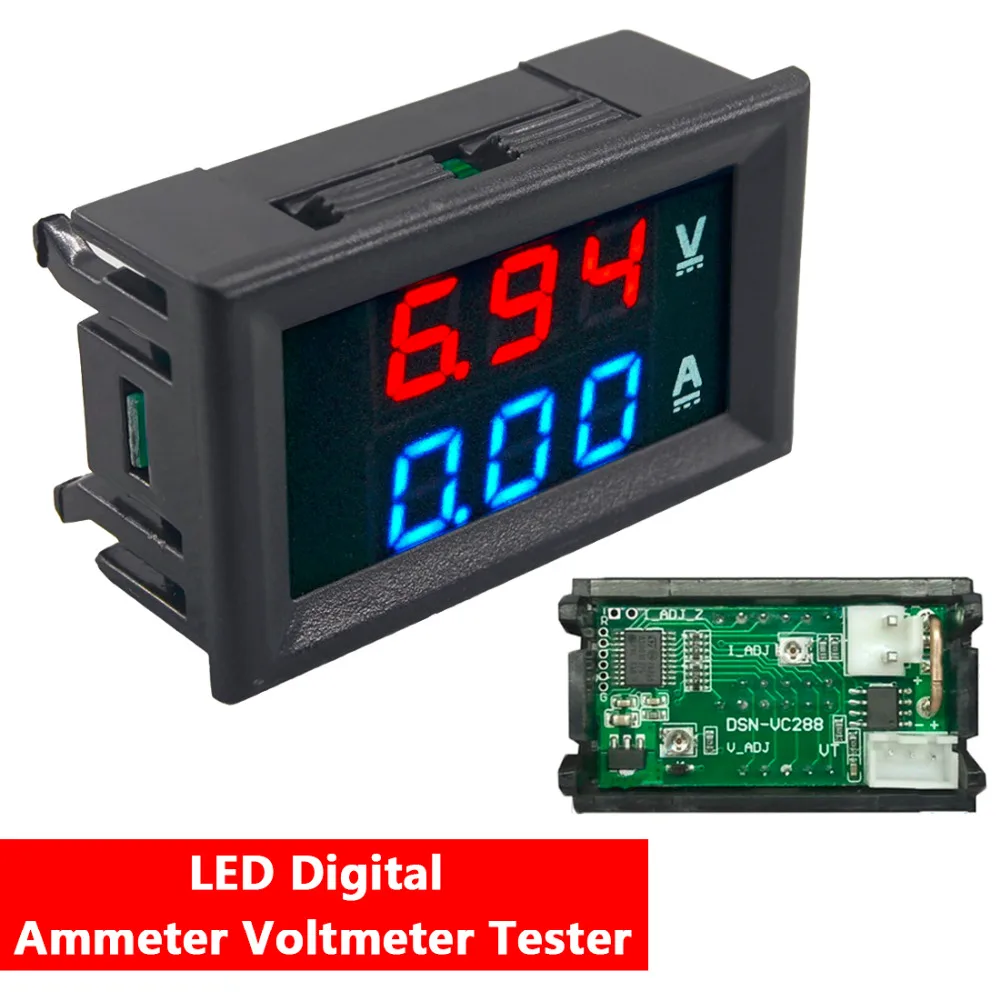

Блок идикатора/измерителя по форме и размерам ничем не отличается от своих собратьев.
Надписи V и A нанесены краской, поэтому в темноте видны не будут.

Единственно отличие – у него нет встроенного шунта. Контроллер, как обычно, без названия.

Попробую разобраться, что и куда подцеплять. Информации на странице продавца мутная. Спрашивать нет смысла, всё равно не поможет, потому что сам ничего не знает. Учтите ещё издержки двойного перевода.
Снова взял самую подходящую картинку со страницы продавца и немного подправил. Для разных самоделок схема подключения может немного отличатся. Этот вариант подходит для заряжающего устройства аккумулятора.

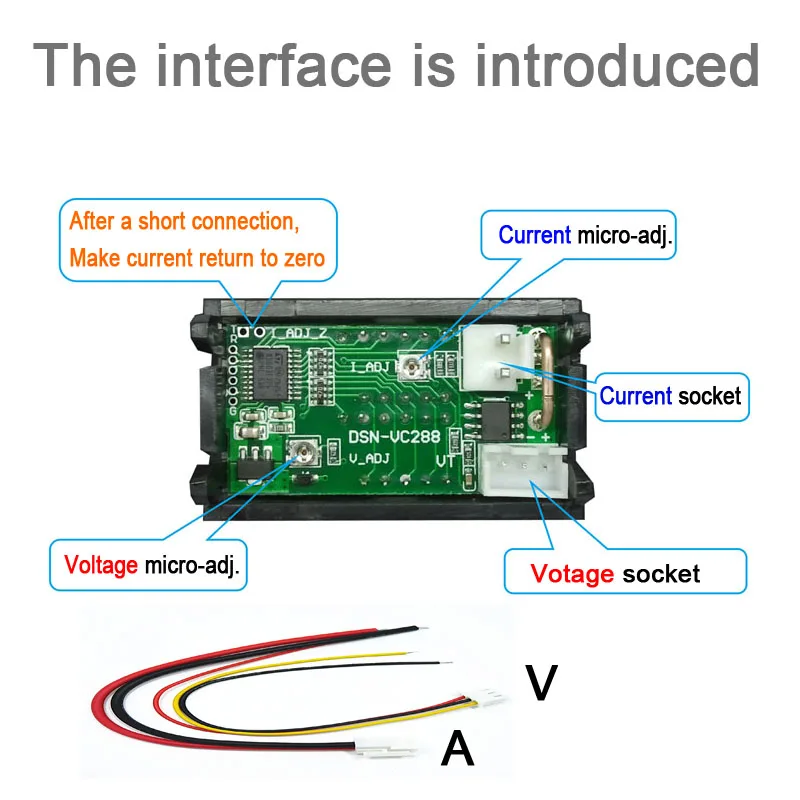

Мелкий разъём предназначен для запитки схемы.
Разъём с тремя проводами – измерительный.

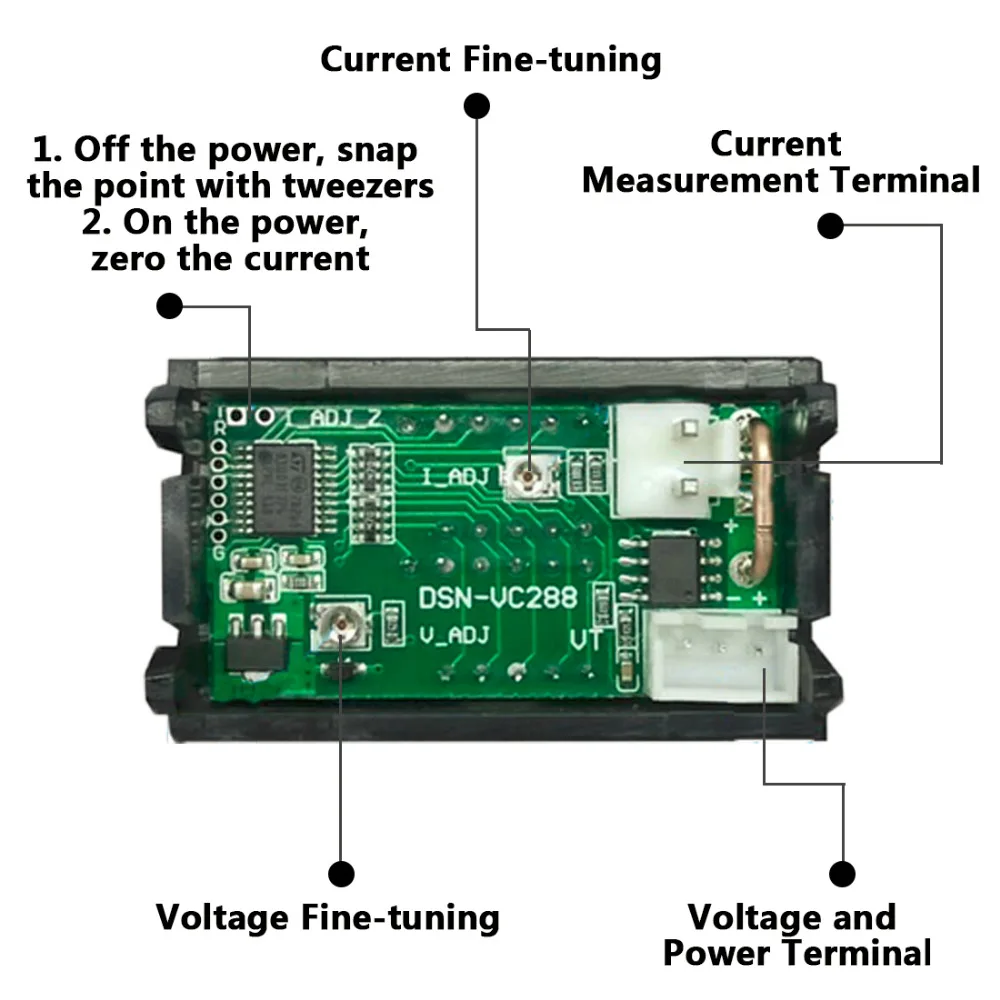

Есть два регулятора точности показаний. На фото всё понятно. Резисторы стрёмные. Поэтому часто крутить не рекомендую (сломаете). А теперь гляну, какую точность обещает продавец.
Погрешность измерений не более 1%. Многовато для цифровой техники. Особо размусоливать не буду, просто приведу сравнительную таблицу измерений полученного прибора с тем, что должно быть. В качестве образцового прибора – установки П320 и П321.
Сначала подал 1 А и 10 В.

Как-то плоховато. Пришлось крутануть оба резистора. Что крутить я показывал. Единственное дополнение: по часовой — прибавляет, против часовой – уменьшает показания.

Небольшое дополнение. При напряжении питания 3В синий индикатор становится невидим.

При напряжении питания ниже 3,7В начинает сильно врать.
Уже при 3,7В показывает адекватно.

Вывод: если хотите с помощью этого девайса измерять напряжения ниже 3,7В, необходимо запитывать схему от отдельного источника через «разъём с тонкими проводами».
А теперь таблица уже после подгонки.

И по току.
0,3 А→0,23 А
0,5 А→0,45 А
0,8 А→0,76 А
1,0 А→1,00 А
3,0 А→3,16 А
9,0 А→9,61 А
10 А→10,7 А
Хотел бы обратить внимание на то, что казалось бы одни и те же приборы, но от разных продавцов, могут в корне отличаться друг от друга. Будьте внимательны.
Вывод: прибор достаточно точно измеряет напряжение. С измерениями тока есть нюансы. Перед использованием обязательно нужно проверить на более точных приборах.
В отличие от прибора с встроенным шунтом показывает намного хуже.
На этом всё. Удачи!

Как добавить амперметр в китайский вольтметр

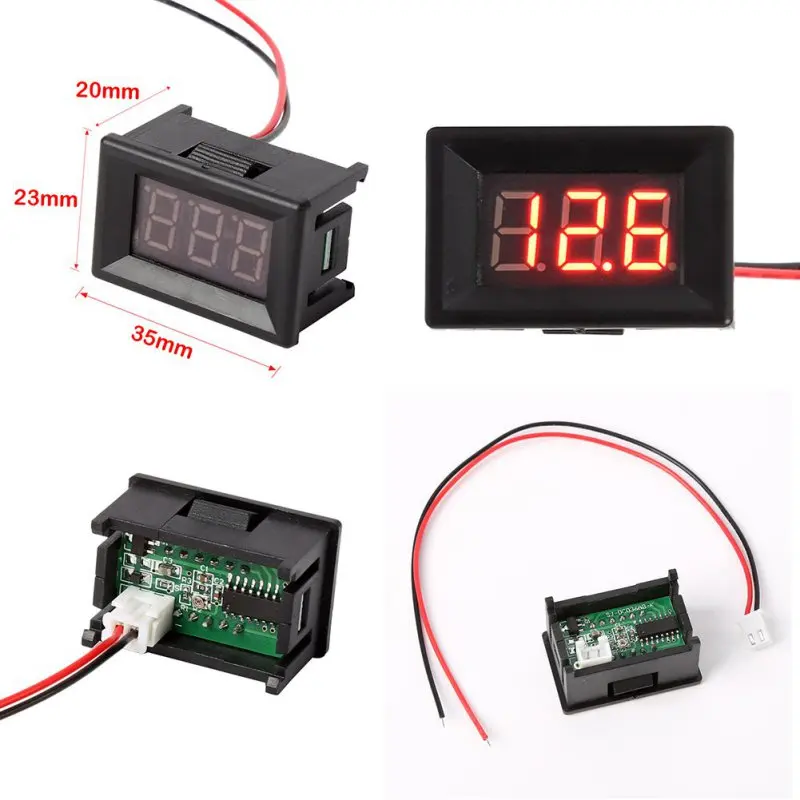

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. В принципе можно сейчас и дешевле найти (если хорошо поискать), но не факт что это не будет в ущерб качеству сборки прибора. Вот его характеристики:

  • рабочий диапазон 2,5 В — 30 В
  • цвет свечения красный
  • габаритный размер 23 * 15 * 10 мм
  • дополнительного питания не требует (двухпроводной вариант)
  • есть возможность подстройки
  • частота обновления: около 500 мс/время
  • обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Схема доработки V-метра

Схема доработки: амперметр в вольтметр

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.

Плата — модуль китайский вольтметр

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Пошаговая инструкция

Итак, действие первое – из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.

Подключаем резистор в вольтметр-амперметр

Второе. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)

Выпаять СМД резистор

Третье. На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

Блок вольтметр переделываем в А-метр

А вот тут проводов побольше, хотя всё и просто:

«полезная нагрузка» — парой соединительных проводов подсоединён э/двигатель
«отдельное питание вольтметра» — аккумулятор с ещё двумя проводами
«выход блока питания» — ещё парочка проводов

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.

Китайский вольтметр — амперметр после переделки

Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.

Видео

Приобретение данных вольтметров считаю удачным, вот только жаль, что их нынешняя цена в том магазине сильно выросла, без малого 3 доллара за штуку. Автор Babay iz Barnaula.

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.







Тема: как поставить измеритель тока и напряжения на источник питания.



Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.



Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.



Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).









Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).





Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.



Видео по этой теме:





P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.



Как подключить амперметр к блоку питания. Схема подключения цифрового вольтамперметра

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. Вот его характеристики:

  • рабочий диапазон 2,5 В — 30 В
  • цвет свечения красный
  • габаритный размер 23 * 15 * 10 мм
  • дополнительного питания не требует (двухпроводной вариант)
  • есть возможность подстройки
  • частота обновления: около 500 мс/время
  • обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.


Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.


Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Схема доработки V-метра


Схема доработки: амперметр в вольтметр

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.


Плата — модуль китайский вольтметр

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Пошаговая инструкция

Итак , действие первое – из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.


Подключаем резистор в вольтметр-амперметр

Второе . На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)


Выпаять СМД резистор

Третье . На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.


Блок вольтметр переделываем в А-метр

А вот тут проводов побольше, хотя всё и

Как подключить цифровой двойной дисплей вольт- и амперметр

Как-то купил популярный «китайский» вольтметр и амперметр на 100В / 10А. К сожалению, я не нашел ни одного хорошего ресурса о том, как его подключить. Вообще-то, это не ракетостроение, но я ждал этого 2-3 недели и не хотел сорвать с первого раза. Все диаграммы были для меня как-то слишком техничными.

Я обновил эту статью в августе 2018 года.

В исходную статью был включен только один вариант этих цифровых вольт- и амперметров. Теперь я включил три наиболее распространенных их варианта. Если вы заказываете цифровой вольтметр и амперметр 100V / 10A из Китая или других стран, это, скорее всего, одно из следующих.

Все они имеют немного разные цвета проводов. Я расскажу о проводке для всех в этом посте.

Вольт- и амперметры постоянного тока 100В / 10А с проводами разного цвета

Эти измерители хороши, когда нужно одновременно измерять ток и напряжение. Функция, которой не хватает обычным мультиметрам.Например, я использовал его для измерения мощности своей солнечной панели DIY . Они недорогие и легко подключаются.

Как работают эти амперметры?

Эти счетчики рассчитывают ток по падению напряжения на шунтирующем резисторе. У них есть встроенных шунтов , которые должны выдерживать измерения до 10 ампер. Вы должны увидеть шунт позади вольт- и амперметра. Этот маленький мостик согнут из толстого провода на печатной плате.

Встроенный шунт на вольт- и амперметр-100V / 10A / DSN-VC288

Важно! Если его нет — это руководство не для вас.Вместо этого вам понадобится электрическая схема с или внешним шунтом . Также при измерении тока более 10А, который может быть обработан внутренним.

Основы подключения

Они в основном одинаковые. Есть разъем с толстыми проводами и разъем с тонкими проводами. Но расцветки проводов различаются. Измерение силы тока осуществляется путем пропускания мощности через толстые провода. Питание на сам счетчик подается по тонким проводам.

Все они могут быть подключены таким образом, что вам не потребуется отдельный источник питания для электронной части.Вы можете использовать тот же источник питания, в котором измеряемая нагрузка получает электричество. Но тогда вы можете использовать максимум 30 В, поскольку это максимальное рабочее напряжение для самого счетчика. Также нельзя измерять напряжение ниже 4,5 В. Если вы используете тот же источник питания, вы даже можете оставить тонкий черный провод неподключенным, так как они имеют общую землю / GND.

Поменять полярность на этих счетчиках?

Вы не можете изменить полярность на этих измерителях при измерении силы тока (возможно, и напряжения).Я пробовал это с первым в списке. Он замкнулся. Вероятно, это из-за общего заземления и при реверсировании вы подаете положительное напряжение на соединение GND. Если у кого-то есть другая информация, дайте мне знать.

Также важно! С помощью этих амперметров нельзя считать ток в обратном направлении.

Электромонтаж dsn-vc288 с толстыми красными и черными проводами + тонкими желтыми, черными и красными

Wiring dsn-vc288 имеет для меня наибольший смысл и также кажется наиболее популярным.Кроме того, на печатной плате четко обозначено название модели, что упрощает идентификацию.

Подключение вольт-амперметра DSN-VC288

Красный, черный и синий толстые провода + тонкий черный и красный

Именно этот был в моей оригинальной статье. Думаю, сейчас они не очень популярны, так как не могу найти много предложений по ним.

Красный, черный и желтый толстые провода + красный и черный тонкие провода

Важно! Сам не тестировал. Если кто-то подтвердит, что это правильно, я был бы очень благодарен.Из информации, которую я нашел от продавцов, и одного видео на YouTube — у этого есть немного сложная окраска. Линия измерения напряжения также представляет собой толстый провод, а не желтый. Это красный вместо !

Кто-нибудь может подтвердить правильность этой схемы?

Проводка вольт-амперметра 10А / 100В с толстыми красными, черными и желтыми проводами и тонкими черными и красными проводами

Вот несколько фото их тестирования

Проводное и тестирование с нагрузкой

Проводное соединение и тестирование с нагрузкой — обзор

Один тест с внешним источником питания

Вольт амперметр с внешним источником питания

Тестирование вольт-амперметром 10A / 100V, DSN-VC288

Отзывы на подключение вольтметра постоянного тока

— интернет-магазины и отзывы на подключение вольтметра постоянного тока на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для подключения вольтметра постоянного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший разъем для вольтметра постоянного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что подключили вольтметр постоянного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в подключении вольтметра постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dc voltmeter connection по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Почему амперметр подключается последовательно, а вольтметр подключается параллельно »Servantboy

Прежде чем я объясню, почему амперметр подключается последовательно, а вольтметр подключается параллельно в цепи, необходимо объяснить функцию двух измерительных приборов. Это поможет вам понять, что я собираюсь объяснить.

Функция амперметра

Он используется для измерения величины протекающего тока в цепи.

Функция вольтметра

Используется для измерения значения разности потенциалов или напряжения на нагрузке (резисторе). Показания вольтметра показывают энергию, передаваемую компоненту каждой единицей заряда.

Теперь вам нужно разобраться в последовательном и параллельном подключении;

Последовательное соединение,

  • Ток одинаково через нагрузки
  • В замкнутой цепи только ОДИН путь для прохождения тока
  • Общая разность потенциалов = сумма индивидуальной разности потенциалов между нагрузками
  • Общее сопротивление = сумма отдельные сопротивления

При параллельном соединении,

  • Разность потенциалов на каждом резисторе
  • Полный ток = сумма отдельных токов
  • Эффективное сопротивление меньше индивидуального сопротивления

Почему амперметр подключается последовательно

Амперметр соединены последовательно с нагрузкой так, чтобы в обоих был одинаковый ток. Это возможно только в том случае, если сопротивление на амперметре очень низкое, чтобы обеспечить правильное измерение тока в цепи.

Для идеального амперметра значение сопротивления должно быть нулевым. Это означает, что все напряжение должно появляться на нагрузке, чтобы можно было точно измерить ток.

From, V = IR

Напряжение прямо пропорционально току. Если на амперметре нет напряжения, ток не будет течь. А это возможно только при нулевом сопротивлении на амперметре.

Почему вольтметр подключается параллельно

Вольтметр имеет высокое сопротивление и должен подключаться параллельно для точного измерения.

Таким образом, через вольтметр не будет протекать ток, т.е. он не нарушит ток, который должен протекать через резистор или нагрузку.

Чтобы ток не проходил через вольтметр, сопротивление идеального вольтметра должно быть бесконечным.

Обратите внимание, что ток в цепи будет протекать по менее резистивному пути. Это также причина того, почему сопротивление вольтметра должно быть высоким, чтобы ток не протекал через него.

Математически,

Если нагрузка равна r, а сопротивление вольтметра бесконечно подключено параллельно друг другу, эффективное сопротивление будет

1 / r + 1 / бесконечность = 1 / R

1 / бесконечность = 0

1 / r + 0 = 1 / R

R = r (т.е. эффективное сопротивление такое же, как сопротивление на нагрузке)

Это ясно показывает, что вольтметр не изменит протекание тока в цепи.

Рекомендуется: Примечание по постоянному току

РИСУНОК 19-1 Чтобы проверить падение напряжения в кабеле аккумулятора, поместите один провод вольтметра на клемму аккумулятора, а другой провод вольтметра.

Презентация на тему: «РИСУНОК 19-1. Чтобы проверить падение напряжения в кабеле аккумулятора, поместите один провод вольтметра на клемму аккумулятора, а другой провод вольтметра». — Стенограмма презентации:

1 РИСУНОК 19-1. Чтобы проверить падение напряжения на кабеле аккумулятора, поместите один провод вольтметра на клемму аккумулятора, а другой провод вольтметра на конец кабеля и проверните двигатель.Вольтметр покажет разницу в напряжении между двумя выводами, которая не должна превышать 0,2 В (200 мВ).

2 РИСУНОК 19-2 Подключение вольтметра для проверки падения напряжения в цепи запуска GM-типа.

3 РИСУНОК 19-3 Подключение вольтметра для проверки падения напряжения в цепи запуска типа Ford.

4 РИСУНОК 19-4. Типичный соленоид Ford слева и типичный соленоид GM справа.

5 РИСУНОК 19-5 Проверка омметра соленоида GM
РИСУНОК 19-5 Проверка омметра соленоида GM. Показание между 1 и 3 (клемма S и земля) должно быть от 0,4 до 0,6 Ом (удерживающая обмотка).Показание между 1 и 2 (клемма S и клемма M) должно быть от 0,2 до 0,4 Ом (втягивающая обмотка).


7 РИСУНОК 19-7. Пусковой ток можно измерить с помощью токовых клещей и цифрового мультиметра или специального тестера запуска и зарядки.

8 РИСУНОК 19-8 Перед разборкой любого стартера отметьте положение сквозных болтов на полевом корпусе.Это упрощает повторную сборку.

9 РИСУНОК 19-9 Снятие соленоида со стартера на стартере типа GM.

10 РИСУНОК 19-10 Поверните соленоид, чтобы снять его с корпуса стартера.
РИСУНОК Поверните соленоид, чтобы извлечь его из корпуса стартера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
