Детекторный приемник как источник энергии схема: Детекторный приемник с усилителем питающимся от энергии волн

Содержание

Детекторный приемник с усилителем питающимся от энергии волн

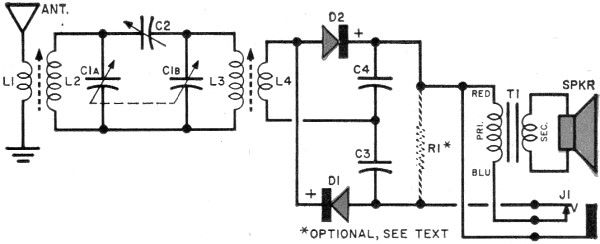

Совершенно ясно, что громкоговорящие детекторные приемники получают энергию для своей работы только из эфира - эта энергия является частью энергии радиопередатчика и переносится в точку

приема радиоволнами. Поскольку, будучи излученной, она уже не зависит от передатчика и существует самостоятельно, ее назвали «свободной энергией». Оптимизировав антенну, изготовив и опробовав один-два вышеописанных приемника, вы вправе задаться вопросом: а все ли мы сделали, чтобы максимально использовать эту энергию?

В этом плане очень интересна развернувшаяся среди радиолюбителей дискуссия о возможности усиления продетектированного ЗЧ сигнала радиостанции при питании усилителя свободной энергией поля той же самой станции. (То, что можно усилить сигнал слабой станции за счет энергии более мощной, сомнений не вызывает.) Дискуссия развернулась после публикации в журнале «Радио» краткого сообщения о детекторном приемнике с усилителем на биполярном транзисторе. Авторы из Radio-Electronics сообщали, что приемник звучит громче обычного детекторного, то же самое утверждал и автор, повторивший приемник и изменивший лишь схему входного контура (к сожалению, не в лучшую сторону). Противники же придерживались убеждения, что такой приемник принципиально не может звучать громче обычного детекторного, поскольку дополнительной энергии для усиления сигнала ЗЧ взять неоткуда.

Для внесения ясности в этот вопрос обратимся к схеме простейшего приемника (рис. 1) и посмотрим, что же получается на его нагрузке. Пусть контур, образованный емкостью антенны WA1 и индуктивностью катушки L1, настроен на частоту AM сигнала (см. осциллограмму слева), детектор на диоде VD1 согласован подбором отвода катушки, блокировочный конденсатор С1 сгладил высокочастотные пульсации, и на нагрузке R1 появилось напряжение U. Через нагрузку потечет постоянный ток I = U / R1 и выделится мощность Рпост = UI. Все это в режиме несущей, без модуляции.

Рис.1. Простейший приемник и осциллограммы сигналов на его входе и выходе

При модуляции с коэффициентом m на нагрузке появится еще и переменное напряжение ЗЧ с амплитудой mU и потечет переменный ток с амплитудой ml.

Мощность переменной составляющей будет Рпер = mUml / 2 = Рпост m2 / 2. Как видим, отношение мощности переменного тока 34 к мощности постоянного в нагрузке окажется m2 / 2. Но создает звук только мощность переменного тока 34, в то время как мощность постоянного пропадает в нагрузке напрасно.

Такая потеря весьма ощутима. 4тобы избежать перемодуляции на пиках сигнала 34, на радиостанциях устанавливают коэффициент модуляции порядка 0,3 (30%), и эта норма вошла даже в ГОСТы За счет продолжительных тихих звуков и пауз средний коэффициент модуляции получается еще меньше. Но даже при m = 0,3 мощность переменной компоненты оказывается равной всего 4,5% от мощности постоянной составляющей. Если мощность постоянного тока использовать для усиления сигнала 34 да еще с хорошим КПД, то теоретически выходную мощность громкоговорящего детекторного приемника можно увеличить в 20 раз. Таким образом, детекторный приемник с усилителем просто обязан дать выигрыш в громкости.

Схема его настолько проста, что воспроизведем ее полностью (рис.

2). Входной контур образован емкостью антенны WA1 и индуктивностью катушки L1. Конденсатор С1 служит для более точной настройки на частоту мощной местной станции. Его емкость, так же как число витков катушки и положение отвода, подбираются до получения максимального продетектированного сигнала на блокировочном конденсаторе С2.

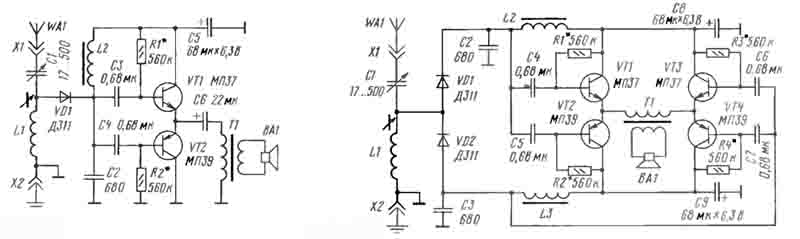

Рис.2. Схема приемника 1966 г с усилителем, питаемым энергией сигнала.

Постоянная составляющая продетектированного сигнала служит напряжением питания, а переменная - через разделительный конденсатор СЗ поступает на базу транзистора VT1 для усиления. Трансформированное сопротивление громкоговорителя в коллекторной цепи должно составлять около 8 кОм. Смещение на базу транзистора не подается, поскольку старинные германиевые транзисторы при малых токах хорошо работают и без смещения, за счет начального тока коллектора Рекомендуемые замены диод - любой германиевый из серий Д2, Д9, Д18, Д20, транзистор - П13 - П16, МП39 - МП42 с любым буквенным индексом.

Как показала экспериментальная проверка, приемник работает неплохо и дает заметное увеличение громкости по сравнению с детекторным. Цепочка смещения R1C4 совершенно не нужна, и эмиттер транзистора просто соединяется с общим проводом. Если начальный ток коллектора недостаточен, разделительный конденсатор СЗ следует зашунтировать резистором с сопротивлением 0,5-2,7 МОм. Трансформатор - любой выходной от лампового радиоприемника или телевизора, или даже от трансляционной радиоточки.

Источник: Поляков В. Т. - Техника радиоприема, простые приемники АМ сигналов.

Детекторный приемник своими руками: схема :: SYL.ru

В статье будет полностью изучен детекторный приемник, его основные компоненты и возможности модернизации этого простейшего устройства. Для нормального функционирования этого приемника требуется тщательный подбор элементов по параметрам. Но он очень требователен к конструкции антенны и заземления, так как у приемника нет источника питания. Работает он исключительно за счет электромагнитного поля, создаваемого радиопередатчиком. Это является как преимуществом, так и недостатком радиоприемника, собранного по такой схеме. Работать он может практически вечно, пока будут вещать радиостанции. Но чувствительность у него крайне низкая, способен принимать только очень мощные сигналы.

Конструкция антенны

Особое требование предъявляется к конструкции антенны. Именно она выполняет в детекторном радиоприемнике функцию источника питания. Отсюда можно сделать и вывод о том, что использовать детекторный приемник как источник питания довольно просто. Но имеется ряд недостатков, от которых не получится избавиться. В частности, напряжение на выходе очень низкое, даже если радиоприемник настроен на частоту передатчика сигнала. Другими словами, не соберешь с антенны большой потенциал. Но она должна обеспечивать стабильную работу устройства. Для этой цели применяется несколько типов антенн, но самым популярным и простым является «длинный луч».

На высоте не меньше трех метров нужно подвесить отрезок провода. Его длина должна быть не менее десяти метров. Причем желательно использовать медный провод в изоляции из лака (примечание: такой точно впоследствии необходимо применить в катушке индуктивности). Толщина проволоки свыше одного миллиметра. Как вы понимаете, подвешиваться она будет в двух местах, причем края обязательно должны быть заизолированы. В противном случае вся энергия будет уходить в землю. Проводить изоляцию лучше всего при помощи керамических элементов. Провод снижения делается от одного из краев антенны, надежно припаивается к полотну на расстоянии 30-50 см от конца.

Заземление для детекторного радиоприемника

В данном разделе тоже можно много говорить, так как если антенна – это «плюсовой» провод питания, то заземление – «минусовой». И без него работать детекторный приемник, своими руками собранный, попросту не будет. Конечно, за неимением качественного заземления, можно использовать водопроводные трубы (если у вас они не пластиковые), отопительные, даже нулевой вывод в розетке. Но с последним будьте аккуратны, лучше семь раз проверьте, где находится фаза, иначе поражения током не избежать. Но позволит способ включения в «ноль» розетки сделать детекторный приемник с высокой чувствительностью и избирательностью, так как качество заземления очень хорошее.

Вполне рабочая конструкция заземления для такого приемника – это отрезок трубы длиной около метра, забитый в землю. С таким же успехом можно использовать арматуру (с ней даже проще будет работать). Неплохие результаты показывает железная плита, закопанная на глубину в пару штыков лопаты. При этом чем больше площадь металлической поверхности плиты, тем лучше. Другими словами, можно использовать любой металлический предмет, который надежно закрепить в земле. Обратите внимание на то, что в жаркую погоду нужно поливать водой место, в котором находится штырь заземления. Это улучшит контакт металла с землей. Напрашивается еще одна конструкция – обсадные металлические трубы в скважинах могут применяться в качестве заземления.

Как сделать колебательный контур

Теперь о том, как детекторный приемник своими руками изготовить за короткое время. Когда у вас есть антенна и заземление, можно начинать изготовление устройства. В первую очередь нужно сделать колебательный контур. Это катушка индуктивности и конденсатор, включенные параллельно. С помощью этих элементов настраивается приемник в резонанс с антенной. Обратите внимание на то, что конденсатор должен быть переменным. Можно использовать как с воздушным диэлектриком, так и с бумажным.

Катушка наматывается тем же проводом, какой использовался в антенне. Нужно сделать не менее ста витков на оправке с диаметром 3-5 см. Чтобы впоследствии был больший диапазон принимаемых частот, от каждого 25-го витка делаете отводы. Простым изменением числа витков вы добиваетесь смещения частоты в нужную сторону. Следует намотку проводить виток к витку, при этом натяжение провода должно быть достаточным, чтобы нормально работал впоследствии детекторный приемник. Катушка должна быть намотана проволокой, которая прочно закрепляется на оправке. Ее концы надежно фиксируются, при необходимости можно покрыть слоем лака или эпоксидной смолой. Вот и все, теперь к изготовлению и модернизации радиоприемника нужно перейти.

Сборка устройства

Вот все элементы, из которых состоит схема детекторного приемника:

  1. Катушка индуктивности.
  2. Переменный конденсатор (емкостью 4-495 пФ).
  3. Постоянный конденсатор (емкость свыше 3000 пФ). Желательно использовать те, которые изготовлены из фольги и бумаги. Керамические работать не будут.
  4. Полупроводниковый диод типа Д9. Конечно, сегодня такой вряд ли получится достать, поэтому можно заменить на любой другой. Главное, чтобы он был высокочастотным и на основе кристалла кремния. Например, КД502 с любым буквенным окончанием.
  5. Для начала высокоомные наушники. Советской промышленностью выпускались ТОН-2, сопротивление обмотки у них 1600 Ом, они идеально подходят для применения в детекторном радиоприемнике. Впоследствии будет изготовлен небольшой усилитель НЧ, поэтому слушать приемник можно через динамик.
  6. И средства коммутации – зажим типа «крокодил», гнезда и штекеры для них.

Пожалуй, на этом сбор всех элементов окончен, поэтому можно смело сделать радиоприемник по схеме. Она проста и может изготавливаться без пайки.

Что делать, если нет нужного диода?

Полупроводниковый диод выполняет функции детектора, поэтому его заменить проблематично. Но есть конструкции, которые способны взять на себя роль детектора. И речь идет не про радиолампы или микросхемы. Сделать можно детекторный приемник из лезвия и карандаша, они ставятся вместо диода. Все остальные элементы остаются на своих местах. Вам еще потребуется булавка, ее нужно вставить в заднюю часть карандаша. При этом два элемента должны быть жестко связаны. Карандаш устанавливается к лезвию под углом в 30-45 градусов.

Недостаток такого «детектора» – нужно часто затачивать конец карандаша. А с тупым он работать не будет. Но эта конструкция лишь для общего развития, да на случай апокалипсиса, намного проще окажется использовать диод. За неимением подходящего с легкостью можно установить транзистор. Использовать в нем нужно лишь один p-n-переход. Если вы читаете эту статью, то, скорее всего, знаете, что существуют транзисторы p-n-p и n-p-n типа. Отсюда и нужно отталкиваться, на базу подаете сигнал с колебательного контура, с коллектора снимаете продетектированный. Замена полупроводникового диода найдена, теперь можно начать усовершенствование конструкции радиоприемника.

Усовершенствованная схема детекторного радиоприемника

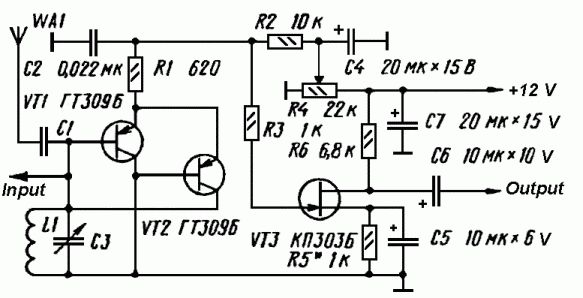

Небольшое усовершенствование – это внедрение в схему простого усилителя низкочастотного сигнала. Для нормального прослушивания радиостанций через головные телефоны энергии, создаваемой антенной, недостаточно, поэтому нужно применить схему простейшего усилительного каскада на одном транзисторе с общим эмиттером. Для ее реализации вам нужно обзавестись транзистором типа КТ315, а также несколькими резисторами и конденсаторами. Конечно, немного усложнится схема детекторного приемника. С помощью какого элемента производится усиление в данном случае? Речь идет о транзисторе, вкратце схема его подключения описана ниже.

На базу необходимо подавать низкочастотный сигнал (с выхода радиоприемника). Между коллектором и плюсовым проводом питания включается резистор. Его сопротивление следует подобрать экспериментально, но отталкиваться стоит от значения около 10 кОм. Но базу транзистора нужно запитать от минуса и плюса. Поэтому от плюса подается питание через резистор около 200 кОм сопротивлением (также подбирается экспериментально). Между базой и эмиттером включается резистор около 5 кОм. Наушники подключаются к минусовому проводу питания и к коллектору транзистора.

Конструкция катушки на ферромагнетике

Вместо громоздкой катушки индуктивности, описанной выше, можно использовать более мелкую. Правда, ее нужно намотать на ферритовом стержне. Найти такой можно в любом старом радиоприемнике, хоть отечественного, хоть импортного производства. По этой причине нужно упомянуть и о том, как сделать детекторный приемник с магнитной антенной (с катушкой на ферритовом стержне). Провод можно использовать намного тоньше, отводы от витков делать не придется, так как изменить индуктивность катушки можно путем перемещения витков на стержне. Диаметр провода 0,1-0,15 мм, количество витков – около ста. Если приемник изготавливается для прослушивания фиксированной частоты, то обмотку можно закрепить на стержне при помощи лака.

Сборка дополнительного усилителя НЧ

Выше была рассмотрена схема простейшего усилителя низкой частоты для радиоприемника, но с ее помощью можно прослушивать станции только на наушники. Но если нужен громкоговорящий детекторный приемник, придется применять современные элементы. Конечно, можно без проблем установить разъем 3,5 мм на выходе радиоприемника, к нему подключать штекер колонок для компьютера. Это, пожалуй, самый хороший выход из ситуации. Но если нет колонок, то проще сделать небольшой усилитель на микросхеме. Усилительные сборки TDA2003, 2005, прекрасно подойдут. Выбирать только стоит из тех, у которых питание однополярное.

Они прекрасно работают с четырех- и восьмиомной нагрузкой, позволяют обеспечить широкий диапазон воспроизводимых частот, а самое главное – достаточная громкость будет у приемника. Конечно, они воспринимают на своем входе даже самые слабые сигналы. Но есть один недостаток – они греются, поэтому нужно использовать дополнительный радиатор для охлаждения. Стоит отметить, что намного легче сделать простейший детекторный приемник с усилителем НЧ на микросхеме, так как такие конструкции намного эффективнее оказываются, нежели УНЧ на лампах или транзисторах. Первые нуждаются в питании анодов (а это минимум 150 Вольт), а вторые просто сложны в изготовлении. И качество не всегда достойное.

Повышение чувствительности приемника

Но вот как улучшить качество самого сигнала, который принимает радиоприемник? А если быть точнее, то как увеличить количество радиостанций, которые вы можете прослушивать? Немного времени и вы сделаете детекторный приемник с высокой чувствительностью и избирательностью. Для этого нужно установить дополнительный усилитель высокой частоты. С его помощью проводится увеличение амплитуды сигнала без потери его формы. Изготовить его можно по аналогии с УНЧ на одном транзисторе. Причем в таких конструкциях эффективнее оказываются полевые транзисторы. В общем, если использовать биполярные, схема очень похожа на усилитель низкой частоты.

Установка блока питания

Когда надоест менять батарейки, вы поймете, что необходим источник питания от сети. Если есть в наличии солнечная батарея, то ее можно использовать для подзарядки аккумуляторов, но если же нет таковой, то придется взять готовый блок питания от какого-нибудь бытового прибора. Питание детекторного приемника можно осуществить, например, взяв блок от антенного усилителя телевизора, от DSL-модема. Только не стоит использовать зарядчики от телефонов, так как они импульсные. Если уж совсем все плохо, то питание 5 Вольт без труда можно взять с USB-разъема ноутбука или компьютера (два крайних вывода в штекере).

Заключение

Прочитав эту статью, вы сможете самостоятельно сделать простейший детекторный радиоприемник. Причем работу по изготовлению можно провести в прямом смысле на коленке. Конструкция не требует дефицитных деталей, а усовершенствование можно проводить с помощью любых компонентов.

Детекторный приемник с усилителем питающимся от энергии волн

Радиоэлектроника, схемы, статьи и программы для радиолюбителей.
  • Схемы
    • Аудио аппаратура
      • Схемы транзисторных УНЧ
      • Схемы интегральных УНЧ
      • Схемы ламповых УНЧ
      • Предусилители
      • Регуляторы тембра и эквалайзеры
      • Коммутация и индикация
      • Эффекты и приставки
      • Акустические системы
    • Спецтехника
      • Радиомикрофоны и жучки
      • Обработка голоса
      • Защита информации
    • Связь и телефония
      • Радиоприёмники
      • Радиопередатчики
      • Радиостанции и трансиверы
      • Аппаратура радиоуправления
      • Антенны
      • Телефония
    • Источники питания
      • Блоки питания и ЗУ
      • Стабилизаторы и преобразователи
      • Защита и бесперебойное питание
    • Автоматика и микроконтроллеры
      • На микроконтроллерах
      • Управление и контроль
      • Схемы роботов
    • Для начинающих
      • Эксперименты
      • Простые схемки
    • Фабричная техника
      • Усилители мощности
      • Предварительные усилители
      • Музыкальные центры
      • Акустические системы
      • Пусковые и зарядные устройства
      • Измерительные приборы
      • Компьютеры и периферия
      • Аппаратура для связи
    • Измерение и индикация
    • Бытовая электроника
    • Автомобилисту
    • Охранные устройства
    • Компьютерная техника
    • Медицинская техника
    • Металлоискатели

Детекторные приемники для УКВ (FM) диапазона

Радиоэлектроника, схемы, статьи и программы для радиолюбителей.
  • Схемы
    • Аудио аппаратура
      • Схемы транзисторных УНЧ
      • Схемы интегральных УНЧ
      • Схемы ламповых УНЧ
      • Предусилители
      • Регуляторы тембра и эквалайзеры
      • Коммутация и индикация
      • Эффекты и приставки
      • Акустические системы
    • Спецтехника
      • Радиомикрофоны и жучки
      • Обработка голоса
      • Защита информации
    • Связь и телефония
      • Радиоприёмники
      • Радиопередатчики
      • Радиостанции и трансиверы
      • Аппаратура радиоуправления
      • Антенны
      • Телефония
    • Источники питания
      • Блоки питания и ЗУ
      • Стабилизаторы и преобразователи
      • Защита и бесперебойное питание
    • Автоматика и микроконтроллеры
      • На микроконтроллерах
      • Управление и контроль
      • Схемы роботов
    • Для начинающих
      • Эксперименты
      • Простые схемки
    • Фабричная техника
      • Усилители мощности
      • Предварительные усилители
      • Музыкальные центры
      • Акустические системы
      • Пусковые и зарядные устройства
      • Измерительные приборы
      • Компьютеры и периферия
      • Аппаратура для связи
    • Измерение и индикация
    • Бытовая электроника
    • Автомобилисту
    • Охранные устройства
    • Компьютерная техника
    • Медицинская техника
    • Металлоискатели
    • Оборудование для сварки
    • Узлы радиаппаратуры
    • Разные схемы
  • Статьи
    • Справочная информация
    • Аудиотехника

Детекторный радиопередатчик - Живой Журнал — ЖЖ

? LiveJournal
  • Main
  • Top
  • Interesting
  • 235 ideas
  • Disable ads
Login
  • Login
  • CREATE BLOG Join
  • English (en)
    • English (en)
    • Русский (ru)
    • Українська (uk)
    • Français (fr)
    • Português (pt)
    • español (es)
    • Deutsch (de)
    • Italiano (it)
    • Беларуская (be)

5. Радиоприемник детекторный. Радиоприемники. Радиоэлектроника, схемы радиолюбителям

Как правило, практическое знакомство начинающего радиолюбителя с удивительным миром электроники начинается именно с детекторного радиоприемника. Это самая простая конструкция, не требующая ни дефицитных деталей, ни источника питания. В то же время в детекторном радиоприемнике есть основные элементы любого современного приемника: колебательный контур, детектор, преобразователь электрических сигналов в звуковые.

Детекторному радиоприемнику не страшны короткие замыкания между деталями или их неправильные подключения, поэтому с ним удобно проводить самые разнообразные эксперименты, позволяющие лучше познать принцип работы радиоприемного устройства и научиться самостоятельно настраивать его на нужные радиостанции.

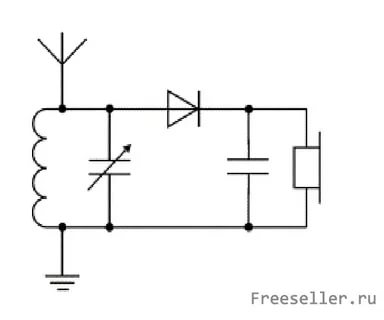

Схема простейшего детекторного радиоприемника приведена на рис. Р-1. Катушка индуктивности L1 — один из главных элементов радиоприемника. Другим таким элементом является подстроечный конденсатор С1. Вместе с катушкой индуктивности он образует так называемый колебательный контур, позволяющий настраивать приемник на выбранную радиостанцию. Подстроечный конденсатор состоит из двух частей: неподвижной, называемой статором, и подвижной — ротора. Поворачивая ротор, изменяют емкость конденсатора и настраивают контур на волну той или иной радиостанции. При этом величина сигнала на контуре, то есть на выводах катушки, возрастает.

Этот сигнал подается далее на устройство, называемое детектором и состоящее из полупроводникового диода VD1, постоянного конденсатора С2 и головных телефонов BF1. Детектор преобразует сигнал радиостанции так, что через головные телефоны начинает протекать переменный ток звуковой частоты. А он в свою очередь преобразуется телефонами в звук. Телефоны и позволяют слышать передачу радиостанции. Чтобы передача была слышна возможно громче, к приемнику нужно подключить хорошую наружную антенну (к гнезду XS1) и заземление (к гнезду XS2).

Для постройки приемника в первую очередь нужно приобрести подстроечный конденсатор С1 типа КПК-3 с выступами-лапками для крепления. В крайнем случае подойдет конденсатор КПК-2 без лапок, тогда его придется прикрепить к плате приемника через центральное отверстие винтом с гайкой. В любом случае при вращении ротора конденсатора его емкость должна изменяться от 25 до 150 пФ. Эти пределы изменения на корпусе конденсатора обозначены так: 25/150. Конденсатор С2 — КСО-2 или другой, емкостью от 2000 до 4700 пФ. Диод можно взять любой из серии Д2 или Д9 (например, Д2А, Д2Б, Д9А, Д9Б, Д9В и т. д.).

Головные телефоны должны быть высокоомные, например ТОН-1, ТОН-2. Если у Вас будут телефоны других типов, измерьте их сопротивление, подключив омметр к штырькам вилки,— оно должно быть не менее 3000 Ом. Иначе не удастся получить достаточной громкости звука. Возможно, капсюли окажутся высокоомными, но соединенными параллельно. Тогда для получения нужных результатов соедините капсюли последовательно.

Гнезда XS1 и XS2 могут быть как готовые (например, клеммы, зажимы), так и самодельные. В последнем случае удобно использовать гнезда обычной сетевой розетки. Для этого розетку разбирают, гнезда отвинчивают, отгибают их хвостовики и прикрепляют гнезда к панели приемника.

Разъем Х1 нетрудно изготовить из жести от консервной банки (рис. Р-2) и толстой фанеры или другого изоляционного материала. Из фанеры выпиливают планку и сверлят в ней два отверстия диаметром 4,5 мм, расстояние между их центрами должно быть 19 мм (под стандартную вилку головных телефонов). Для гнезд вырезают из жести заготовку, делают на ней ножницами надрезы и обжимают заготовку вокруг вилки. Получившийся цилиндр вставляют в отверстие планки, отгибают с помощью кернов (или толстых гвоздей) края цилиндра и расправляют отгибы молотком. Планку с гнездами прикрепляют к монтажной панели приемника винтом М3, но предварительно сверлят в панели напротив гнезд отверстия диаметром 7. ..8 мм и пропускают через них проводники, заранее припаянные к отгибам гнезд.

Катушку индуктивности (рис. Р-3) удобнее всего намотать на картонный каркас с параметрами: наружный диаметр 20 мм, длина 58...60 мм, толщина стенок 1...2 мм. При отсутствии готового каркаса можно склеить его из плотной бумаги. Вверху и внизу каркаса устанавливают контакты под выводы катушки. Для этого в каркасе прокалывают шилом по два отверстия и пропускают через них отрезки луженого медного провода. Кроме того, если каркас самодельный, нужно прикрепить к нему внизу две лапки из жести, которыми каркас будут крепить к панели приемника.

Катушку наматывают медным проводом в эмалевой изоляции (марка провода ПЭ, ПЭЛ и ПЭВ) диаметром 0,15...0,25 мм. Начало провода припаивают к верхнему контакту каркаса. Для этого с конца провода на длине примерно 10...15 мм счищают изоляцию. Сделать это можно с помощью лезвия бритвы или мелкозернистой шлифовальной шкуркой. Затем провод облуживают и только после этого припаивают к контакту. Провода наматывают виток к витку, чтобы получилась сплошная намотка. Всего нужно уложить 135 витков. Конец провода подпаивают к нижнему контакту каркаса.

Итак, все детали подготовлены, можно размещать их на плате приемника (рис. Р-4). Саму плату выпилите из любого изоляционного материала (гетинакс, текстолит, фанера) толщиной не менее 1,5 мм. Размеры платы 70X125 мм. На плате предварительно расставьте катушку, подстроечный конденсатор, гнезда, разъем, пометьте точки их крепления и просверлите отверстия нужного диаметра. По углам платы сделайте отверстия диаметром 3 мм под стойки — пластмассовые колпачки от тюбиков зубной пасты.

В местах, показанных на чертеже точками, установите проволочные стойки-шпильки из луженой медной проволоки толщиной не менее 1 мм. Если среди Ваших запасов такой проволоки нет, возьмите медную проволоку в эмалевой изоляции, удалите изоляцию лезвием бритвы или шлифовальной шкуркой и облудите проволоку мощным паяльником. Из этой проволоки нарежьте шпильки длиной 8...10 мм. Затем высверлите в плате отверстия, диаметром несколько меньшим толщины шпилек, и вставьте в них шпильки так, чтобы снизу и сверху платы они выступали примерно на одинаковую длину. Шпильки, конечно, должны сидеть в плате плотно, не выскакивая. В крайнем случае их можно слегка расплющить с обеих сторон платы плоскогубцами. В дальнейшем этим способом Вы будете изготавливать монтажные платы для всех собираемых конструкций.

Настало время зафиксировать детали на плате и соединить их между собой в соответствии со схемой. Поможет Вам в этом рис. Р-5. На нем изображен чертеж монтажной платы и схема соединений деталей. Они показывают взаимное расположение деталей на плате и соединение их выводов. Выводы диода и постоянного конденсатора предварительно изгибают, концы скручивают в кольцо и припаивают их к шпилькам. Контакты катушки соединяют со шпильками отрезками монтажного провода (можно использовать и одножильный медный провод). Входные гнезда соединяют со шпильками медным проводом. Гнезда разъема Х1 соединяют со шпильками, к которым подпаян конденсатор С2, снизу платы.

Настало время налаживания приемника. Включив в гнездо XS1 антенну, в гнездо XS2 заземление, а в розетку Х1 головные телефоны, медленно вращайте ротор подстроечного конденсатора. Его емкость изменяется от минимальной (25 пФ) до максимальной (150 пФ) при поворачивании ротора на половину оборота, то есть на 180°. Но, к сожалению, на корпусе конденсатора нет отметок начальной и конечной емкостей. Поэтому придется повернуть ротор на полный оборот и попытаться поймать хотя бы одну радиостанцию. Поскольку приемник рассчитан на работу в диапазоне средних волн примерно от 600 до 400 м, наиболее вероятная станция, которую можно услышать на большей территории нашей страны,— «Маяк» (547 м).

Если не удалось поймать ни одной радиостанции, попробуйте изменить диапазон настройки приемника. Наиболее просто это можно сделать с помощью ферритового стержня диаметром 8 мм и длиной не менее 100 мм от магнитной антенны транзисторных радиоприемников. Медленно вводите его внутрь каркаса катушки (рис. Р-6). Приемник будет перестраиваться на более длинные волны, и Вы наверняка услышите работу местной радиостанции. Опустив стержень внутрь каркаса на возможную длину, плавно настраивайте приемник подстроечным конденсатором в новом диапазоне.

Возможно, станция хорошо будет слышна при неполном введении стержня. Тогда сделайте для стержня простейший фиксатор. Вырежьте из толстого картона полоску длиной немногим более диаметра каркаса и прорежьте в центре ее отверстие, в которое стержень должен войти с трением. Наложите полоску на каркас катушки и, придерживая ее рукой, перемещением стержня настройтесь на радиостанцию. Теперь стержень будет удерживаться в нужном положении полоской-фиксатором.

Введение стержня внутрь каркаса свидетельствует о том, что для приема хорошо слышимой в Вашей местности радиостанции катушка индуктивности должна иметь большее число витков. Задача, конечно, простая, и Вы легко справитесь с ней. Отпаяйте нижний вывод катушки от контакта, подсоедините к выводу конец такого же провода и домотайте 165 витков (теперь общее число витков катушки составит 300). Намотку надо производить виток к витку. Когда дойдете до конца каркаса, намотайте провод поверх уже имеющейся обмотки, но в обратном направлении — к верхнему контакту. Конец обмотки подключите к нижнему контакту.

Настройте конденсатором приемник на радиостанцию. Вращая ротор вкруговую, вы заметите, что станция слышна при двух положениях его, поскольку емкость конденсатора будет дважды изменять свое значение от максимального до минимального. Эту особенность конструкции конденсатора можно использовать для оценки правильности подбора числа витков катушки. Если обе настройки находятся на значительном расстоянии друг от друга, все в порядке. Когда Вы заметите, что обе настройки располагаются рядом друг с другом или практически сливаются в одну, значит, число витков катушки подобрано неточно.

Остается определить, в какую сторону изменить число витков катушки. Ответить на этот вопрос поможет ферритовый стержень. Введите его внутрь каркаса катушки настолько, чтобы громкость звука уменьшилась, а затем вращением ротора конденсатора попытайтесь добиться прежней громкости. Если это удалось сделать, значит, нужно увеличить число витков катушки на несколько десятков и вновь проверить настройку на радиостанцию. Если же при вращении ротора громкость еще более падает, придется отмотать несколько десятков витков. Так, отматывая или добавляя витки катушки, можно настроить приемник на любую хорошо слышимую в данной местности радиостанцию диапазона длинных или средних волн.

С собранным детекторным приемником можно проделать интересные эксперименты. Настроившись на радиостанцию, попробуйте включить между антенной и приемником постоянный конденсатор емкостью около 200 пФ (рис. Р-7, а). Вы заметите, что настройка приемника изменилась, и для получения прежней громкости придется повернуть ручку подстроечного конденсатора в сторону увеличения емкости.

А теперь подберите конденсаторы емкостью 150, 100, 51 пФ и подключите их в качестве дополнительного конденсатора. Нетрудно видеть, что в каждом случае приходится еще более увеличивать емкость подстроечного конденсатора. Отсюда можно сделать вывод, что при включении конденсатора между антенной и приемником настройка приемника изменяется в сторону меньших длин волн. Так, если раньше приемник был настроен, скажем, на волну 547 м, то при включении дополнительного конденсатора емкостью 200 пФ он окажется настроенным на волну 500 м, а с конденсатором 150 пФ — на волну 450 м. Этим свойством можно пользоваться для перестройки приемника без изменения числа витков катушки.

А вот для того чтобы приемник перестроить на более длинные волны, нужно параллельно подстроечному конденсатору подключить постоянный (рис. Р-7, б). Чем больше его емкость, тем более длинноволновые радиостанции будет принимать приемник.

Громкость звучания детекторного приемника невелика, и каждому из Вас, конечно, хотелось бы увеличить ее. Один из способов — заменить катушку другой, лучшего качества. Дело в том, что громкость приемника во многом зависит от того, каким проводом намотана катушка. Чем толще провод, тем большую громкость удастся получить. Естественно, изменятся и раз меры катушки — каркас для нее теперь должен быть диаметром 60...80 мм и длиной 120...150 мм (рис. Р-8). На каркас намотайте 150 витков провода марки ПЭЛ или ПЭВ диаметром 0,6...0,7 мм. При намотке делайте отводы от 25, 50, 75-го витков, считая от нижнего по схеме («заземленного») вывода. Отводы выполните в виде петель, которые затем зачистите лезвием бритвы или шлифовальной шкуркой и облудите. К этим отводам подключите во время эксперимента «заземленный» вывод конденсатора С1 (рис. Р-9). Для этого подпаяйте к конденсатору проводник и припаивайте его к тому или иному от-воду. Можно поступить и иначе: подпаять к концу проводника зажим «крокодил» и подключить его к выводам. Чем меньшее число витков окажется включенным между антенной и проводником (или зажимом «крокодил»), тем более короткие волны будет принимать детекторный приемник. Естественно, на время эксперимента старую катушку приемника придется отключить и подключить вместо нее новую. Сама же катушка может находиться на столе рядом с платой приемника. Настройка на радиостанцию в этом случае производится подстроечным конденсатором — сначала при полном включении катушки, а затем после каждого переключения отвода. Не забывайте о ферритовом стержне: введя его внутрь каркаса, можете добиться более плавной настройки на радиостанцию.

Собрав первый детекторный приемник и проведя с ним эксперименты, Вы бегло познакомились с действием ферритового стержня. Изготовлен он из материала с очень высокими магнитными свойствами. Такой стержень можно встретить в любом малогабаритном транзисторном приемнике. Он позволяет значительно сократить размеры катушки индуктивности и в то же время получить катушку более высокого качества по сравнению с обычной (даже намотанной толстым проводом, как это было в последнем эксперименте с детекторным приемником), без стержня. Воспользовавшись ферритовым стержнем, можно построить миниатюрный детекторный приемник, позволяющий принимать несколько вещательных радиостанций (естественно, с хорошей наружной антенной и заземлением).

Схема детекторного приемника-малютки приведена на рис. Р-10. Она похожа на схему предыдущего приемника, за исключением двух деталей: катушки индуктивности и конденсатора С1. Рядом с условным обозначением катушки появилась прямая линия, проведенная вдоль ее витков. Так обозначают ферритовый стержень, на котором намотаны витки катушки. Что же касается конденсатора, то он переменной емкости, хотя можно использовать и подстроечный.

Для постройки этого приемника прежде всего приобретите малогабаритный переменный конденсатор. Это может быть, например, конденсатор КП-180, максимальная емкость которого равна 180 пФ, а минимальная — 5 пФ. Конденсатор С2 возьмите типа ПМ-1, К40П-2, КСО-2 или другой, емкостью от 2000 до 6800 пФ. Диод такой же, как и в предыдущем приемнике.

Катушку индуктивности намотайте на отрезке ферритового стержня длиной около 35 мм. В продаже стержня такой длины нет, поэтому придется взять длинный стержень и отломить от него нужный отрезок. Делают это так. Обертывают стержень материей и зажимают его в тисках так, чтобы поверх выступала часть стержня нужной длины. Достаточно теперь резкого удара молотком по выступающей части, и она отломится. Острые края стержня в месте скола стачивают напильником.

Обмотку (она занимает на стержне около 20 мм) намотайте проводом марки ПЭВ или ПЭЛ диаметром 0,17...0,2 мм. Всего нужно уложить 100 витков. Начало обмотки закрепите на стержне клеем или несколькими витками провода, уложенными поверх первого витка. Сначала наматывайте виток к витку на указанной длине, а затем продолжайте намотку поверх витков первого слоя, но укладывайте витки возможно ровнее и плотнее друг к другу. Конец обмотки можно закрепить также клеем или небольшим кусочком лейкопластыря.

Следующий этап — изготовление платы. Вырежьте ее из гетинакса, текстолита или другого изоляционного материала. Как и в предыдущем приемнике, установите на плате монтажные шпильки — их должно быть четыре. Стержень катушки закрепите на плате между двух скобок, изготовленных из толстой проволоки. Переменный конденсатор прикрепите к плате двумя винтами, пропущенными через отверстия в плате снизу.

Детали припаяйте к шпилькам, как показано на рис. Р-11. Чтобы приемник имел законченный вид, подумайте об изготовлении его корпуса. Это может быть, например, шкатулка размерами 45X60X20 мм, склеенная из тонкого оргстекла или фанеры. Основание шкатулки лучше сделать съемным в виде крышки, тогда легко будет вставить внутрь шкатулки плату и соединить ее с гнездами и разъемом (эти детали установите на боковых стенках шкатулки). Соединительные проводники в этом случае возьмите такой же толщины, что и шпильки, — это избавит от необходимости крепить плату к корпусу.

Установите плату так, чтобы ось переменного конденсатора прошла через отверстие в верхней стенке корпуса. На оси закрепите ручку настройки (она входит в комплект конденсатора КП-180) винтом с потайной головкой.

Приемник налаживания не требует и готов к работе сразу после подключения антенны, заземления и головных телефонов. Хотя с приведенными данными катушки приемник работает в диапазоне средних волн (500...300 м), его нетрудно перестроить на длинноволновый диапазон. Для этого намотайте на стержень феррита (на длине 20 мм) 250...300 витков провода ПЭВ или ПЭЛ диаметром 0,17...0,2 мм.

Принципиальная схема ИК-детектора

(инфракрасного) с использованием таймера 555 IC

Инфракрасные датчики широко распространены в нашей электронной жизни. Они используются во многих приложениях реального времени, например, для открытия и закрытия ворот на станции метро. Даже они используются в нашем мобильном телефоне для отключения подсветки дисплея во время разговора.

ИК-датчик - очень популярный датчик, который часто используется во многих приложениях в электронике, например, в системах дистанционного управления, детекторах движения, счетчиках продуктов, роботах-повторителях линии, сигнализациях и т. Д.Мы уже рассмотрели полную работу ИК-датчика в этой статье : Схема модуля ИК-датчика . ИК-датчик в основном состоит из ИК-светодиода и фотодиода.

В этой схеме мы собираемся продемонстрировать приложение, связанное с ИК-датчиками, а именно ИК-обнаружение с использованием таймера 555 IC . Здесь мы использовали ИК-светодиод или пульт дистанционного управления телевизором / DVD в качестве ИК-передатчика и фотодиод в качестве ИК-приемника для обнаружения ИК-сигнала. Обнаружение ИК-сигнала приведет к срабатыванию таймера 555 и раздастся звуковой сигнал.Почти такая же концепция уже была рассмотрена в нашей предыдущей схеме: ИК-сигнализация безопасности, где мы использовали компаратор напряжения IC LM358 вместо транзистора, чтобы запустить микросхему 555.

Требуемые компоненты:

  • 555 Таймер IC
  • BC547 транзистор
  • BC557 транзистор
  • ИК-светодиод или пульт для ТВ / DVD
  • ИК-приемник или фотодиод
  • 10К резистор
  • 1К резистор
  • Резистор 22К
  • Зуммер
  • светодиод
  • Блок питания 5 Вольт
  • Конденсатор 10 мкФ
  • Резистор 220 Ом
  • Хлебная доска

Схема и объяснение работы:

Прежде чем перейти к объяснению, мы должны отметить, что транзистор Q1 BC547 представляет собой NPN-транзистор , который проводит или включается, когда к его базе прикладывается небольшое положительное напряжение.А транзистор BC557 - это PNP-транзистор , который проводит или включается, когда на его базу подается отрицательное напряжение (или земля). Схема этого ИК-детектора представлена ​​ниже:

Когда цепь ИК-датчика включена, ИК-светодиод начинает излучать инфракрасное излучение, которое падает на фотодиод, и на ФОТО диоде создается разность потенциалов, которая включает транзистор BC547, который дополнительно включает транзистор BC557, потянув вниз его базу. К земле, приземляться.Теперь транзистор BC557 начинает проводить, и питание подается на микросхему таймера 555 (контакт 8), которая включает микросхему 555. Микросхема таймера 555 сконфигурирована в нестабильном режиме, поэтому светодиод и зуммер, подключенные к его выходу (PIN 3), начинают мигать и пищать с определенной частотой. Такую частоту мигания светодиода можно определить по приведенным формулам Astable Multvibrator:

F = 1,44 / (R1 + 2 * R2) * C1

Где R1 представляет собой резистор между контактами 7 и 8, а R2 представляет собой резистор между контактами 6 и 7.C1 - это конденсатор между выводом 6 и землей микросхемы таймера 555. R (сопротивление) выражается в омах, а C (емкость) - в фарадах.

Мы также можем использовать пульт TV / DVD для ИК-излучения (заменяя ИК-светодиод), как вы можете проверить в видео в конце.

555 Таймер IC здесь генерирует некоторую переменную частоту. ИС таймера 555 - это ИС общего назначения, которая может быть настроена в нескольких различных режимах, таких как А-стабильный, Моностабильный, Бистабильный, с разными приложениями для каждого режима. В этом проекте мы сконфигурировали таймер 555 как A-стабильный мультивибратор, в котором обе стадии сигнала нестабильны. Астабильный режим также называют генератором частоты.

Для обнаружения или считывания ИК-излучения мы также можем использовать TSOP1738 в качестве ИК-приемника, его выход активен на низком уровне, означает, что выходной сигнал остается высоким, когда нет ИК-излучения, и становится низким при обнаружении ИК-излучения, вы можете проверить ИК-передатчик и Ресивер с использованием TSOP.

% PDF-1.6 % 4104 0 объект> endobj xref 4104 189 0000000016 00000 н. 0000007896 00000 н. 0000008035 00000 н. 0000008294 00000 н. 0000008339 00000 п. 0000008367 00000 н. 0000008412 00000 н. 0000008472 00000 н. 0000008609 00000 н. 0000008744 00000 н. 0000009341 00000 п. 0000009596 00000 п. 0000009699 00000 н. 0000010294 00000 п. 0000010430 00000 п. 0000010806 00000 п. 0000041069 00000 п. 0000049976 00000 н. 0000050209 00000 п. 0000050491 00000 п. 0000089791 00000 п. 0000089850 00000 п. 0000089966 00000 н. 00000

00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000090525 00000 п. 0000090653 00000 п. 0000090797 00000 п. 0000090968 00000 п. 0000091114 00000 п. 0000091249 00000 п. 0000091418 00000 п. 0000091546 00000 п. 0000091690 00000 н. 0000091843 00000 п. 0000091954 00000 п. 0000092063 00000 п. 0000092215 00000 п. 0000092353 00000 п. 0000092448 00000 п. 0000092601 00000 п. 0000092690 00000 п. 0000092829 00000 п. 0000092994 00000 п. 0000093159 00000 п. 0000093244 00000 п. 0000093352 00000 п. 0000093469 00000 п. 0000093614 00000 п. 0000093716 00000 п. 0000093869 00000 п. 0000093963 00000 п. 0000094053 00000 п. 0000094201 00000 п. 0000094280 00000 п. 0000094386 00000 п. 0000094493 00000 п. 0000094592 00000 п. 0000094692 00000 п. 0000094820 00000 н. 0000094929 00000 п. 0000095077 00000 п. 0000095192 00000 п. 0000095278 00000 п. 0000095394 00000 п. 0000095503 00000 п. 0000095611 00000 п. 0000095712 00000 п. 0000095810 00000 п. 0000095932 00000 п. 0000096036 00000 п. 0000096168 00000 п. 0000096251 00000 п. 0000096351 00000 п. 0000096449 00000 п. 0000096559 00000 п. 0000096661 00000 п. 0000096767 00000 п. 0000096888 00000 п. 0000097054 00000 п. 0000097134 00000 п. 0000097272 00000 н. 0000097425 00000 п. 0000097505 00000 п. 0000097668 00000 п. 0000097808 00000 п. 0000097944 00000 п. 0000098067 00000 п. 0000098194 00000 п. 0000098310 00000 п. 0000098432 00000 п. 0000098598 00000 п. 0000098702 00000 п. 0000098794 00000 п. 0000098908 00000 н. 0000099014 00000 н. 0000099122 00000 п. 0000099232 00000 н. 0000099353 00000 п. 0000099475 00000 п. 0000099591 00000 п. 0000099717 00000 п. 0000099827 00000 н. 0000099986 00000 н. 0000100081 00000 п. 0000100172 00000 н. 0000100323 00000 н. 0000100419 00000 п. 0000100527 00000 н. 0000100679 00000 н. 0000100779 00000 н. 0000100865 00000 н. 0000101009 00000 н. 0000101132 00000 н. 0000101234 00000 п. 0000101386 00000 н. 0000101479 00000 п. 0000101635 00000 н. 0000101737 00000 н. 0000101842 00000 н. 0000101966 00000 н. 0000102081 00000 н. 0000102206 00000 н. 0000102318 00000 п. 0000102447 00000 н. 0000102576 00000 н. 0000102712 00000 н. 0000102834 00000 н. 0000102954 00000 н. 0000103073 00000 п. 0000103195 00000 п. 0000103307 00000 н. 0000103425 00000 п. 0000103532 00000 н. 0000103653 00000 п. 0000103762 00000 н. 0000103870 00000 п. 0000103991 00000 п. 0000104106 00000 п. 0000104207 00000 н. 0000104321 00000 п. 0000104429 00000 н. 0000104533 00000 п. 0000104646 00000 п. 0000104759 00000 н. 0000104885 00000 н. 0000104998 00000 п. 0000105116 00000 п. 0000105269 00000 п. 0000105363 00000 п. 0000105449 00000 н. 0000105541 00000 н. 0000105654 00000 п. 0000105804 00000 п. 0000105892 00000 н. 0000105994 00000 н. 0000106157 00000 н. 0000106240 00000 н. 0000106354 00000 п. 0000106494 00000 н. 0000106632 00000 н. 0000106768 00000 н. 0000106894 00000 н. 0000107024 00000 н. 0000107137 00000 н. 0000107252 00000 н. 0000107381 00000 п. 0000107497 00000 н. 0000107595 00000 п. 0000107697 00000 н. 0000107794 00000 н. 0000107905 00000 н. 0000108049 00000 н. 0000108151 00000 п. 0000108258 00000 н. 0000108367 00000 н. 0000108480 00000 п. 0000108591 00000 н. 0000108693 00000 п. 0000108785 00000 н. 0000108893 00000 н. 0000108987 00000 п. 0000109079 00000 п. 0000109214 00000 п. 0000109317 00000 п. 0000109421 00000 н. 0000004168 00000 п. трейлер ] >> startxref 0 %% EOF 4292 0 obj> поток iwBRiOĶ: vd- > & TEƙ ᦳ1 Rҳ ~ 6aZp8Ob / M;) ci.̻Rz6 @ Kϣ} # [[WӪ

% PDF-1.4 % 4550 0 объект > endobj xref 4550 470 0000000016 00000 н. 0000009756 00000 н. 0000009899 00000 н. 0000022735 00000 п. 0000023096 00000 п. 0000023183 00000 п. 0000023325 00000 п. 0000023440 00000 п. 0000023632 00000 п. 0000023797 00000 п. 0000024005 00000 п. 0000024169 00000 п. 0000024344 00000 п. 0000024535 00000 п. 0000024717 00000 п. 0000024904 00000 п. 0000025098 00000 п. 0000025216 00000 п. 0000025424 00000 п. 0000025618 00000 п. 0000025740 00000 п. 0000025917 00000 п. 0000026107 00000 п. 0000026319 00000 п. 0000026498 00000 п. 0000026683 00000 п. 0000026846 00000 н. 0000027013 00000 п. 0000027197 00000 п. 0000027353 00000 п. 0000027546 00000 п. 0000027740 00000 п. 0000027900 00000 н. 0000028095 00000 п. 0000028281 00000 п. 0000028436 00000 п. 0000028576 00000 п. 0000028726 00000 п. 0000028915 00000 п. 0000029070 00000 н. 0000029225 00000 п. 0000029381 00000 п. 0000029524 00000 п. 0000029681 00000 п. 0000029819 00000 п. 0000029996 00000 н. 0000030129 00000 п. 0000030262 00000 п. 0000030462 00000 п. 0000030598 00000 п. 0000030725 00000 п. 0000030869 00000 п. 0000031017 00000 п. 0000031165 00000 п. 0000031359 00000 п. 0000031489 00000 п. 0000031619 00000 п. 0000031772 00000 п. 0000031921 00000 п. 0000032051 00000 п. 0000032212 00000 п. 0000032327 00000 п. 0000032445 00000 п. 0000032591 00000 п. 0000032723 00000 п. 0000032841 00000 п. 0000032960 00000 п. 0000033078 00000 п. 0000033257 00000 п. 0000033377 00000 п. 0000033540 00000 п. 0000033693 00000 п. 0000033818 00000 п. 0000033935 00000 п. 0000034139 00000 п. 0000034273 00000 п. 0000034423 00000 п. 0000034579 00000 п. 0000034745 00000 п. 0000034936 00000 п. 0000035099 00000 н. 0000035263 00000 п. 0000035405 00000 п. 0000035527 00000 п. 0000035648 00000 п. 0000035830 00000 п. 0000035966 00000 п. 0000036091 00000 п. 0000036250 00000 п. 0000036404 00000 п. 0000036546 00000 п. 0000036679 00000 п. 0000036841 00000 п. 0000036982 00000 п. 0000037122 00000 п. 0000037262 00000 п. 0000037402 00000 п. 0000037543 00000 п. 0000037694 00000 п. 0000037838 00000 п. 0000037981 00000 п. 0000038129 00000 п. 0000038294 00000 п. 0000038415 00000 п. 0000038552 00000 п. 0000038688 00000 п. 0000038809 00000 п. 0000038946 00000 п. 0000039097 00000 н. 0000039280 00000 п. 0000039484 00000 п. 0000039669 00000 п. 0000039857 00000 п. 0000040044 00000 п. 0000040228 00000 п. 0000040415 00000 п. 0000040537 00000 п. 0000040662 00000 п. 0000040881 00000 п. 0000041028 00000 п. 0000041217 00000 п. 0000041433 00000 п. 0000041568 00000 п. 0000041759 00000 п. 0000041940 00000 п. 0000042104 00000 п. 0000042245 00000 п. 0000042415 00000 п. 0000042558 00000 н. 0000042713 00000 п. 0000042864 00000 п. 0000043090 00000 п. 0000043216 00000 п. 0000043359 00000 п. 0000043509 00000 п. 0000043670 00000 п. 0000043822 00000 п. 0000043969 00000 п. 0000044123 00000 п. 0000044253 00000 п. 0000044450 00000 п. 0000044593 00000 п. 0000044740 00000 п. 0000044881 00000 п. 0000045020 00000 н. 0000045174 00000 п. 0000045386 00000 п. 0000045545 00000 п. 0000045682 00000 п. 0000045902 00000 п. 0000046039 00000 п. 0000046173 00000 п. 0000046378 00000 п. 0000046512 00000 п. 0000046674 00000 п. 0000046902 00000 п. 0000047036 00000 п. 0000047180 00000 п. 0000047400 00000 п. 0000047537 00000 п. 0000047675 00000 п. 0000047859 00000 п. 0000048057 00000 п. 0000048195 00000 п. 0000048379 00000 н. 0000048507 00000 п. 0000048631 00000 н. 0000048771 00000 п. 0000048926 00000 н. 0000049077 00000 п. 0000049226 00000 п. 0000049381 00000 п. 0000049532 00000 п. 0000049691 00000 п. 0000049851 00000 п. 0000049990 00000 н. 0000050152 00000 п. 0000050293 00000 п. 0000050447 00000 п. 0000050595 00000 п. 0000050745 00000 п. 0000050883 00000 п. 0000051035 00000 п. 0000051220 00000 п. 0000051397 00000 п. 0000051609 00000 п. 0000051768 00000 п. 0000051911 00000 п. 0000052131 00000 п. 0000052268 00000 п. 0000052446 00000 п. 0000052651 00000 п. 0000052785 00000 п. 0000052947 00000 п. 0000053175 00000 п. 0000053310 00000 п. 0000053454 00000 п. 0000053603 00000 п. 0000053822 00000 п. 0000053961 00000 п. 0000054160 00000 п. 0000054268 00000 п. 0000054463 00000 п. 0000054596 00000 п. 0000054739 00000 п. 0000054869 00000 п. 0000055014 00000 п. 0000055173 00000 п. 0000055319 00000 п. 0000055463 00000 п. 0000055584 00000 п. 0000055720 00000 п. 0000055873 00000 п. 0000056061 00000 п. 0000056191 00000 п. 0000056328 00000 п. 0000056557 00000 п. 0000056708 00000 п. 0000056860 00000 п. 0000057015 00000 п. 0000057166 00000 п. 0000057325 00000 п. 0000057517 00000 п. 0000057664 00000 п. 0000057793 00000 п. 0000057986 00000 п. 0000058139 00000 п. 0000058262 00000 п. 0000058410 00000 п. 0000058618 00000 п. 0000058744 00000 п. 0000058903 00000 п. 0000059111 00000 п. 0000059245 00000 п. 0000059388 00000 п. 0000059592 00000 п. 0000059730 00000 п. 0000059867 00000 п. 0000060019 00000 п. 0000060159 00000 п. 0000060293 00000 п. 0000060452 00000 п. 0000060598 00000 п. 0000060755 00000 п. 0000060963 00000 п. 0000061083 00000 п. 0000061237 00000 п. 0000061449 00000 п. 0000061576 00000 п. 0000061713 00000 п. 0000061890 00000 п. 0000062031 00000 п. 0000062190 00000 п. 0000062388 00000 п. 0000062531 00000 п. 0000062717 00000 п. 0000062861 00000 п. 0000062990 00000 п. 0000063126 00000 п. 0000063330 00000 п. 0000063475 00000 п. 0000063596 00000 п. 0000063791 00000 п. 0000063927 00000 н. 0000064063 00000 п. 0000064215 00000 п. 0000064355 00000 п. 0000064496 00000 п. 0000064645 00000 п. 0000064781 00000 п. 0000064927 00000 н. 0000065080 00000 п. 0000065228 00000 п. 0000065365 00000 п. 0000065514 00000 п. 0000065672 00000 п. 0000065817 00000 п. 0000066029 00000 п. 0000066193 00000 п. 0000066320 00000 п. 0000066525 00000 п. 0000066698 00000 п. 0000066847 00000 п. 0000067005 00000 п. 0000067138 00000 п. 0000067297 00000 п. 0000067457 00000 п. 0000067619 00000 п. 0000067779 00000 п. 0000067942 00000 п. 0000068096 00000 п. 0000068247 00000 п. 0000068443 00000 п. 0000068619 00000 п. 0000068771 00000 п. 0000068910 00000 п. 0000069047 00000 н. 0000069236 00000 п. 0000069429 00000 п. 0000069584 00000 п. 0000069724 00000 п. 0000069867 00000 п. 0000070008 00000 п. 0000070150 00000 п. 0000070292 00000 п. 0000070434 00000 п. 0000070619 00000 п. 0000070751 00000 п. 0000070882 00000 п. 0000071024 00000 п. 0000071167 00000 п. 0000071313 00000 п. 0000071454 00000 п. 0000071598 00000 п. 0000071739 00000 п. 0000071881 00000 п. 0000072024 00000 п. 0000072170 00000 п. 0000072317 00000 п. 0000072505 00000 п. 0000072646 00000 п. 0000072780 00000 п. 0000072921 00000 п. 0000073062 00000 п. 0000073220 00000 п. 0000073370 00000 п. 0000073522 00000 п. 0000073673 00000 п. 0000073825 00000 п. 0000073975 00000 п. 0000074126 00000 п. 0000074274 00000 п. 0000074427 00000 п. 0000074574 00000 п. 0000074724 00000 п. 0000074873 00000 п. 0000075024 00000 п. 0000075172 00000 п. 0000075320 00000 п. 0000075470 00000 п. 0000075617 00000 п. 0000075769 00000 п. 0000075920 00000 п. 0000076069 00000 п. 0000076172 00000 п. 0000076389 00000 п. 0000076506 00000 п. 0000076721 00000 п. 0000076876 00000 п. 0000077026 00000 п. 0000077237 00000 п. 0000077371 00000 п. 0000077489 00000 п. 0000077697 00000 п. 0000077826 00000 п. 0000077951 00000 п. 0000078092 00000 п. 0000078233 00000 п. 0000078375 00000 п. 0000078510 00000 п. 0000078651 00000 п. 0000078793 00000 п. 0000078937 00000 п. 0000079079 00000 п. 0000079228 00000 п. 0000079370 00000 п. 0000079537 00000 п. 0000079678 00000 п. 0000079819 00000 п. 0000079960 00000 н. 0000080102 00000 п. 0000080237 00000 п. 0000080378 00000 п. 0000080523 00000 п. 0000080695 00000 п. 0000080828 00000 п. 0000080953 00000 п. 0000081094 00000 п. 0000081235 00000 п. 0000081377 00000 п. 0000081512 00000 п. 0000081653 00000 п. 0000081798 00000 п. 0000081920 00000 н. 0000082037 00000 п. 0000082214 00000 п. 0000082364 00000 п. 0000082489 00000 п. 0000082638 00000 п. 0000082806 00000 п. 0000082963 00000 п. 0000083117 00000 п. 0000083286 00000 п. 0000083488 00000 п. 0000083617 00000 п. 0000083746 00000 п. 0000083916 00000 п. 0000084055 00000 п. 0000084206 00000 п. 0000084362 00000 п. 0000084525 00000 п. 0000084694 00000 п. 0000084842 00000 н. 0000085009 00000 п. 0000085161 00000 п. 0000085322 00000 п. 0000085485 00000 п. 0000085636 00000 п. 0000085785 00000 п. 0000085968 00000 п. 0000086097 00000 п. 0000086241 00000 п. 0000086428 00000 п. 0000086563 00000 п. 0000086682 00000 п. 0000086831 00000 п. 0000086976 00000 п. 0000087114 00000 п. 0000087267 00000 п. 0000087423 00000 п. 0000087573 00000 п. 0000087715 00000 п. 0000087850 00000 п. 0000087979 00000 п. 0000088123 00000 п. 0000088265 00000 п. 0000088410 00000 п. 0000088545 00000 п. 0000088677 00000 п. 0000088852 00000 п. 0000088998 00000 н. 0000089138 00000 п. 0000089311 00000 п. 0000089488 00000 н. 0000089667 00000 п. 0000089876 00000 п. 0000089934 00000 н. 00000 00000 п. 00000

00000 п. 00000 00000 п. 0000090435 00000 п. 0000090578 00000 п. 0000090703 00000 п. 0000090759 00000 п. 0000090973 00000 п. 0000091102 00000 п. 0000091224 00000 п. 0000091351 00000 п. 0000091407 00000 п. 0000091512 00000 п. 0000091663 00000 п. 0000091822 00000 п. 0000091981 00000 п. 0000092140 00000 п. 0000092302 00000 п. 0000092489 00000 п. 0000092544 00000 п. 0000092676 00000 п. 0000092707 00000 п. 0000092908 00000 п. 0000093540 00000 п. 0000093563 00000 п. 0000093774 00000 п. 0000093911 00000 п. 0000094119 00000 п. 0000094545 00000 п. 0000095229 00000 п. 0000095349 00000 п. 0000010054 00000 п. 0000022710 00000 п. трейлер ] >> startxref 0 %% EOF 4551 0 объект > endobj 4552 0 объект > / Кодировка> >> / DA (/ Helv 0 Tf 0 г) >> endobj 5018 0 объект > поток HV PG6I69 ~.-Fdjh / z΢99u9 zN ~> 7 [

% PDF-1.4 % 288 0 объект > endobj xref 288 70 0000000016 00000 н. 0000001769 00000 н. 0000002139 00000 п. 0000002291 00000 н. 0000004249 00000 н. 0000004642 00000 п. 0000004709 00000 н. 0000004917 00000 н. 0000005106 00000 п. 0000005230 00000 н. 0000005387 00000 п. 0000005534 00000 н. 0000005665 00000 н. 0000005825 00000 н. 0000005983 00000 п. 0000006129 00000 н. 0000006251 00000 н. 0000006408 00000 п. 0000006549 00000 н. 0000006679 00000 н. 0000006830 00000 н. 0000006969 00000 н. 0000007108 00000 н. 0000007241 00000 н. 0000007391 00000 н. 0000007543 00000 н. 0000007685 00000 н. 0000007827 00000 н. 0000007983 00000 п. 0000008126 00000 н. 0000008258 00000 н. 0000008416 00000 н. 0000008563 00000 н. 0000008696 00000 н. 0000008817 00000 н. 0000008952 00000 п. 0000009073 00000 н. 0000009195 00000 н. 0000009333 00000 п. 0000009461 00000 п. 0000009575 00000 н. 0000009709 00000 н. 0000009851 00000 н. 0000009996 00000 н. 0000010139 00000 п. 0000010258 00000 п. 0000010384 00000 п. 0000010516 00000 п. 0000010644 00000 п. 0000010800 00000 п. 0000010850 00000 п. 0000010880 00000 п. 0000010931 00000 п. 0000010972 00000 п. 0000011696 00000 п. 0000011718 00000 п. 0000012257 00000 п. 0000012499 00000 п. 0000012729 00000 п. 0000013345 00000 п. 0000013530 00000 п. 0000013609 00000 п. 0000013712 00000 п. 0000035971 00000 п. 0000059845 00000 п. 0000062524 00000 п. 0000062731 00000 н. 0000062788 00000 п. 0000002714 00000 н. 0000004226 00000 п. трейлер ] >> startxref 0 %% EOF 289 0 объект > >> / LastModified (Pct ~ 5) / MarkInfo> >> endobj 290 0 объект S {`# /

АУДИО-ВИЗУАЛЬНАЯ СИСТЕМА (для типа радиоприемника)

" Bluetooth "не работает (автомобильное устройство не может быть распознано сотовым телефоном). Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Сотовый телефон с функцией Bluetooth не может быть зарегистрирован. Перейти к «Сбой регистрации сотового телефона»

кликните сюда

Не удается подключить сотовый телефон с функцией Bluetooth. Убедитесь, что другой сотовый телефон не подключен в качестве устройства громкой связи
Поднесите сотовый телефон к автомобильному устройству и снова подключите его
Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Сотовый телефон с функцией Bluetooth не может быть подключен автоматически (можно подключить вручную). Убедитесь, что настройка автоматического подключения "Bluetooth" автомобильного устройства находится на
Радиоприемник в сборе

кликните сюда

Соединение с сотовым телефоном, совместимым с Bluetooth, прервано. Поднесите сотовый телефон к автомобильному устройству и проверьте, не подключен ли он заново
Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Отображается сообщение, предлагающее проверить сотовый телефон. Поднесите сотовый телефон к автомобильному устройству и проверьте, не подключен ли он заново
Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Когда ключ зажигания повернут в положение ACC, отображаются инструкции по проверке состояния соединения между автомобильным устройством и сотовым телефоном. Отключить отображение подтверждения подключения сотового телефона на автомобильном устройстве
Голос другого абонента прерывается шумом или качество звука низкое. Проверьте громкость принимаемого голоса (если она слишком высокая, голос может звучать искаженно)
Совершите вызов, отключив сотовый телефон от «Bluetooth», и убедитесь, что голос другого абонента слышен четко
Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Голос другого абонента не слышен. Убедитесь, что громкость принимаемого голоса не установлена ​​на минимум
Совершите вызов, отключив сотовый телефон от «Bluetooth», и убедитесь, что голос другого абонента слышен четко
Перейти к «Осмотр сотового телефона»

кликните сюда

Радиоприемник в сборе

кликните сюда

Голос вызывающего абонента (ваш голос) прерывается шумом или качество звука низкое. Проверьте громкость передаваемого голоса (если она слишком высокая, голос может звучать искаженно)
Убедитесь, что вокруг микрофона ничто не может вызвать шум (выход системы кондиционирования воздуха, обращенный к микрофону, ветер из открытого окна, дополнительные устройства и т. Д. Могут повлиять на возникновение шума)
Перейти к «Осмотр сотового телефона»

кликните сюда

Перейти к «Цепь микрофона между микрофоном и радиоприемником»

кликните сюда

Радиоприемник в сборе

кликните сюда

Другой абонент не слышит ваш голос. При разговоре по сотовому телефону проверьте, не нажата ли кнопка отключения звука
Убедитесь, что вокруг микрофона ничто не может вызвать шум (выход системы кондиционирования воздуха, обращенный к микрофону, ветер из открытого окна, дополнительные устройства и т. Д. Могут повлиять на возникновение шума)
Перейти к разделу «Другой абонент не слышит ваш голос, или ваш голос слишком тихий или искаженный»

кликните сюда

Перейти к «Осмотр сотового телефона»

кликните сюда

Перейти к «Цепь микрофона между микрофоном и радиоприемником»

кликните сюда

Радиоприемник в сборе

кликните сюда

«Bluetooth» можно подключить во время вождения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
