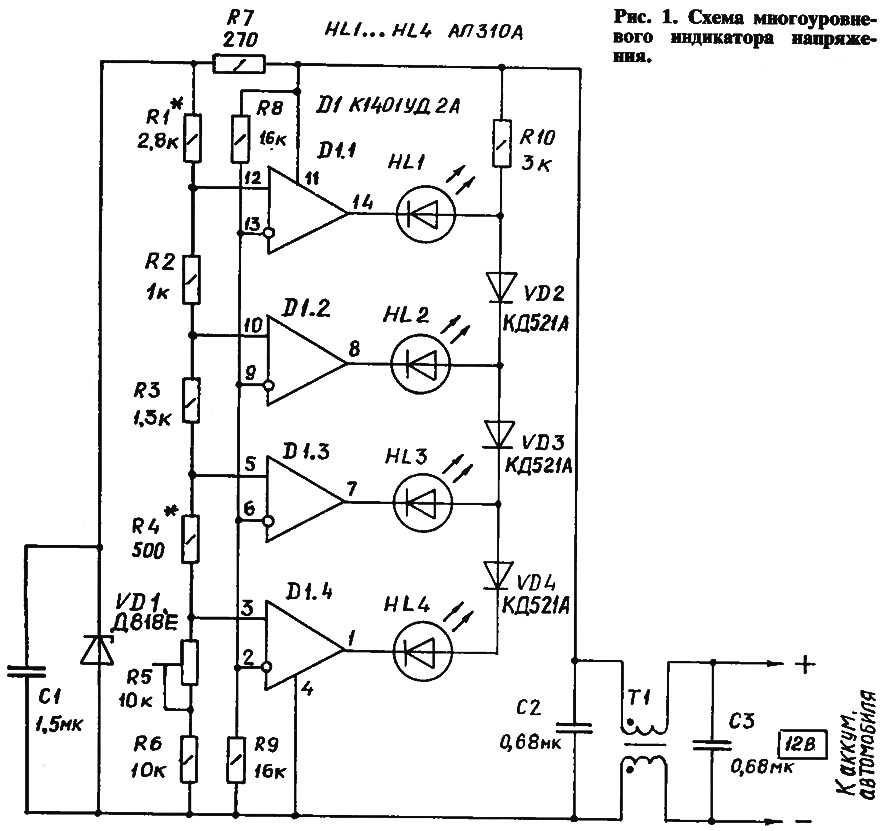

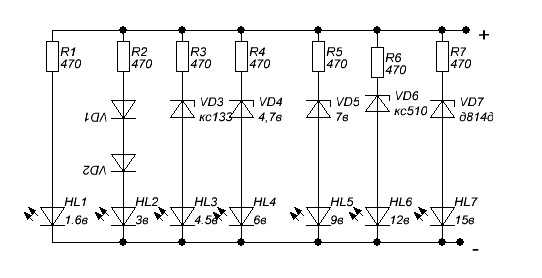

Эл схема указателя напряжения поиск 2. Электрические тестеры: виды, особенности и применение

Какие бывают электрические тестеры. Как выбрать подходящий тестер для своих задач. Какие функции выполняют разные виды тестеров. На что обратить внимание при покупке электрического тестера.

Основные виды электрических тестеров

Электрические тестеры — это важные инструменты для проверки и диагностики электрических цепей и устройств. Существует несколько основных видов тестеров, каждый из которых предназначен для выполнения определенных задач:

• Бесконтактные тестеры напряжения
• Мультиметры
• Тестеры непрерывности цепи
• Тестеры розеток
• Токовые клещи
• Индикаторные отвертки

Рассмотрим подробнее особенности и применение каждого вида тестеров.

Бесконтактные тестеры напряжения

Бесконтактные тестеры напряжения позволяют быстро и безопасно проверить наличие напряжения в проводах, розетках, выключателях и других элементах электропроводки без прямого контакта с токоведущими частями. Как они работают?

• Имеют чувствительный наконечник, реагирующий на электромагнитное поле
• При обнаружении напряжения загорается светодиод и/или подается звуковой сигнал
• Работают в диапазоне от ~50 до 1000 В переменного тока
• Компактные размеры, похожи на авторучку

Бесконтактные тестеры очень удобны для быстрой проверки наличия напряжения перед началом работ. Однако они не показывают точное значение напряжения и не подходят для постоянного тока.

Мультиметры — универсальные измерительные приборы

Мультиметры (тестеры) — это многофункциональные измерительные приборы, позволяющие измерять различные электрические параметры:

• Напряжение постоянного и переменного тока
• Силу тока
• Сопротивление
• Емкость
• Частоту
• Проверка диодов и прозвонка цепей

Современные цифровые мультиметры оснащаются дисплеем, на котором отображаются результаты измерений. Большинство моделей имеют поворотный переключатель для выбора измеряемой величины и диапазона.

Мультиметры бывают автоматические и ручные. Автоматические сами подбирают нужный диапазон измерений. В ручных диапазон нужно выставлять самостоятельно.

Тестеры непрерывности электрической цепи

Тестеры непрерывности (прозвонки) используются для проверки целостности электрических цепей, поиска обрывов и коротких замыканий. Принцип работы:

• Прибор подает небольшое напряжение на щупы
• При замкнутой цепи ток проходит, срабатывает звуковой и/или световой сигнал
• В разомкнутой цепи сигнала нет

Тестеры непрерывности бывают отдельными приборами или встроенными в мультиметры. Они незаменимы при монтаже и ремонте проводки, поиске неисправностей в электрооборудовании.

Тестеры для проверки розеток

Специальные тестеры розеток позволяют быстро проверить правильность подключения и заземления розеток без их разборки. Что они проверяют:

• Наличие напряжения в розетке
• Правильность подключения фазы, нуля и земли
• Обратную полярность
• Отсутствие заземления
• Обрыв нулевого проводника

Тестеры розеток оснащаются световой индикацией, по которой можно определить тип неисправности. Это удобные приборы для проверки электропроводки в квартире или доме.

Токовые клещи для измерения силы тока

Токовые клещи — это специальные измерительные приборы для бесконтактного измерения силы переменного тока в проводниках. Их особенности:

• Раскрывающиеся клещи надеваются на провод без разрыва цепи
• Измеряют ток до нескольких сотен ампер
• Многие модели совмещают функции мультиметра
• Подходят для измерения тока в толстых кабелях и шинах

Токовые клещи удобны при обслуживании электрощитов, диагностике мощных потребителей, поиске перегруженных линий. Они позволяют измерять ток, не разрывая цепь.

Индикаторные отвертки

Индикаторные отвертки (пробники) — это простые приборы для обнаружения фазного провода и наличия напряжения. Как они работают:

• При контакте с фазой загорается неоновая лампочка в ручке
• Ток проходит через тело человека на землю
• Работают только на переменном токе
• Не показывают точное значение напряжения

Индикаторные отвертки компактны и не требуют батареек. Однако они менее безопасны, чем бесконтактные тестеры, так как проходит небольшой ток через тело. Их рекомендуется использовать только опытным электрикам.

Как выбрать электрический тестер

При выборе электрического тестера следует учитывать несколько важных факторов:

1. Задачи, для которых нужен тестер (быстрая проверка или точные измерения)
2. Измеряемые параметры (напряжение, ток, сопротивление и т.д.)
3. Диапазон измерений
4. Точность и разрешение
5. Категория безопасности (CAT II, CAT III, CAT IV)
6. Дополнительные функции (подсветка, фиксация показаний и др.)
7. Питание (от батареек или аккумулятора)
8. Надежность и качество производителя

Для домашнего использования часто достаточно недорогого мультиметра начального уровня. Профессионалам требуются более функциональные и точные приборы.

Меры безопасности при работе с электрическими тестерами

При использовании любых электроизмерительных приборов важно соблюдать правила электробезопасности:

• Перед началом измерений убедитесь, что прибор и провода не повреждены
• Правильно выбирайте диапазон измерений
• Не превышайте максимально допустимое напряжение для прибора
• Держите пальцы за защитными барьерами на щупах
• Отключайте питание перед подключением прибора в силовых цепях
• Не работайте с тестером в условиях повышенной влажности
• Периодически проверяйте калибровку прибора

Помните, что даже качественный тестер не гарантирует полной безопасности. Всегда соблюдайте осторожность при работе с электричеством.

Заключение

Электрические тестеры — незаменимые инструменты для диагностики и обслуживания электрооборудования. Разнообразие видов тестеров позволяет подобрать оптимальный прибор для конкретных задач. При выборе важно учитывать функциональность, точность и безопасность прибора. Правильное использование электрических тестеров поможет эффективно выявлять и устранять неисправности в электрических цепях.

Указатель напряжения Контакт-55ЭМ

Звуковой указатель напряжения Контакт-55ЭМ – это электронное устройство, являющиеся одним из основных средств электрозащиты. Основная функция прибора: создание безопасных условий труда на рабочем месте. При помощи указателя напряжения осуществляется проверка напряжения фазного или наведенного на рабочих токопроводящих частях электроустановок в момент начала ремонтных или наладочных работ. Прибор создает визуальный и звуковой сигнал при любом режиме работы.

Модификации

Контакт 55ЭМ является указателем напряжения до 1000В, которые разделяются на:

• однополюсные;
• двухполюсные.

Однополюсный указатель требует контакта только с одной токопроводящей частью. Заземление происходит сквозь тело человека, который прикасается пальцами руки к указателю. Ток при контакте выше 0.3 мА не поднимается. Изготавливаются в виде авторучки. В корпусе размещается лампочка и резистор. Внизу корпуса находится метал. щуп, вверху — плоский метал.

контакт.

Применяется однополюсный указатель при измерении переменного тока, т.к. индикация напряжения при постоянном токе будет отсутствовать. Используется при проверке фазного провода, коммутации, патронов, предохранителей и т.п. Двухполюсный указатель напряжения работает путем контакта к двум частям электроустановок. При наличии напряжения загорается лампочка (накаливания/неоновая), работающая за счет разности потенциала между частями электроустановок. Малое потребление тока указателем (до нескольких мА) обеспечивает четкий, устойчивый сигнал. В схему указателя последовательно с лампой включен резистор, который ограничивает проходящий ток, что позволяет не перегорать лампе при работе прибора.

Применяется двухполюсный указатель для определения переменного и постоянного тока. При работе от переменного тока металлические части могут создавать емкость относительно других фаз или земли, что приводит к срабатыванию лампы после прикосновения одним щупом. Для избегания данной проблемы в плате задействован шунтирующий резистор равный сопротивлению добавочного резистора.

Основные функции

• Определение электрода (фазного провода) в цепях переменного тока;
• Определение полярности постоянного напряжения;
• Выявление присутствия напряжения переменного или постоянного тока;
• «Прозвонка» электрических цепей, реле, трансформаторов, пускателей, диодов и тиристоров;
• Приближенное вычисление подконтрольного напряжения.

Рис. 1. Внешний вид указателя Контакт 55ЭМ

Технические характеристики

Наименование параметра	Величина
Время зарядки от сети 220В, сек не более	30
Звуковая индикация	присутствует
Визуальная индикация	присутствует
Диапазон напряжений контролируемых, В	24-380
Время работоспособности после полной зарядки, ч не менее	24
Время непрерывной индикации. Режим «прозвонка», мин не менее	5
Максимальное сопротивление внешней цепи, при котором возможна «прозвонка», кОм не менее	500
Электрическая прочность изоляции, В	1000
Испытание напряжения на щупах, одноминутное, В	600
Ток, протекающий через указатель при 380В, мА не более	10
Климатическое исполнение	У2

Рис. 2. Электрическая схема

Комплект поставки

• Указатель напряжения Контакт 55ЭМ – 1шт;
• Упаковка – 1шт;
• Руководство по эксплуатации – 1шт.

Рис. 3. Контакт звуковой 55ЭМ

Указатель напряжения Контакт 55ЭМ доставляются следующими ТК:

• ТК Деловые линии
• ПЭК
• КИТ
• Желдорэкспедиция
• Почта России

Стоимость доставки до терминала ТК — бесплатно

Срок доставки в Москву — от 2 дней

Рассчитать стоимости доставки в другой город можно по ссылке

Указатель напряжения Контакт 55ЭМ

Срок доставки:

5 — 15 дней

Цена:

По запросу

Указатель напряжения Контакт 55ЭМ относится к контрольно-измерительным приборам, которые используются для мониторинга рабочих параметров электроцепей. Указатель широко применяется в энергетической сфере, а также сотрудниками предприятий, которые обслуживают функционирование электросетей.

Функциональные возможности:

1. контроль наличия или отсутствия постоянного/переменного тока;
2. проверка целостности электрической цепи;
3. проверка работоспособности полупроводниковых устройств таких, как диоды, тиристоры и пр.;
4. проверка целостности обмоток электроприводов и катушек релейных механизмов;
5. определение значения напряжения в исследуемой цепи;
6. определение фазного провода (для цепи переменного тока).

При использовании указателя Контакт 55ЭМ в любом из перечисленных режимов может сигнализировать при помощи звукового и светового сигнала.

Конструкционные особенности

Индикатор напряжения Контакт 55ЭМ выполнен в виде компактного корпусного устройства с двумя рабочими щупами, один из который является основным, а второй вспомогательным. Щупы коммутируют между собой проводником, покрытым изоляционным шаром. Для основного щупа есть в наличии 5 светодиодных индикаторов с красным свечением и один электрод штыревого типа “Ph”. 3 светодиодных индикатора используются для визуализации значения вольтажа в цепи – соответственно для 24, 220 и 380 В. Для указания типа тока использован индикатор “–”. Светодиоды с маркировкой “Test\Ph” применяются для индикации такого режима, как «Прозвон» и «Определение фазы».

Технические характеристики

Диапазон значений контролируемых напряжений (переменный и постоянный ток)	24 В — 380 В
Временной интервал зарядки прибора от сети 220 В	30 сек
Продолжительность работоспособности устройства режиме «Определение фазы» после подзарядки	около 30 часов
Максимальное значение электросопротивления в режиме «Прозвон»	24 кОм
Временной интервал индикации при непрерывном использовании в режиме «Прозвон»	5 мин
Показатель электропрочности корпусной изоляции	1000 В
Величина тока, проходящего через электрическую цепь указателя при 380 В	10 мА
Напряжение для работы звуковой сигнализации	24 В

Рис. 1 — электрическая схема указателя Контакт 55

Комплект поставки

Вы можете купить индикатор в следующей заводской комплектации:

1. Указатель напряжения Контакт 55.
2. Технический паспорт.
3. Инструкция по использованию.

8 различных типов электрических тестеров и как их выбрать

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Мадлен Спокойной ночи

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Узнайте больше о 5 типах электрических тестеров

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение. Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

8 лучших диммерных выключателей 2023 года

• 01 08

  Бесконтактный тестер напряжения (тестер индуктивности)

  Ель / Кевин Норрис

  • Подходит для: Обнаружение и измерение напряжения

  Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

  Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели. Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

  Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.


  Совет

  Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

• 02 из 08

  Неоновый тестер напряжения

  Ель / Кевин Норрис

  • Подходит для: Определение напряжения, тестирование розеток с заземлением

  Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи. Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

  Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

  Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и нейтральному проводу на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.


  Наконечник

  Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током. Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

• 03 из 08

  Подключаемый анализатор цепей

  Ель / Марго Кавин

  • Подходит для: Проверка розеток с заземлением

  Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

  Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.

  Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

  Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

• 04 из 08

  Тестер непрерывности

  Амазонка
  • Подходит для: Проверка целостности цепи

  Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

  В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи. Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

  Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.


• 05 из 08

  Мультиметр

  Ель / Кевин Норрис

  • Подходит для: Измерения нескольких электрических величин

  Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты. Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

  Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для установки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

• 06 из 08

  Тестер напряжения соленоида

  Амазонка
  • Подходит для: Измерения нескольких электрических величин

  Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля. Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

  Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

• 07 из 08

  Цифровые клещи

  :ХотенкоВладимир / Getty Images

  • Подходит для: Измерения нескольких электрических величин

  Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра. Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

  Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.


• 08 из 08

  Измеритель напряжения с трубкой

  Ель / Ларри Кэмпбелл

  • Подходит для: Обнаружение и измерение напряжения

  Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками. Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.

6 различных типов электрических проводов и их выбор

Это обратное или индуцированное напряжение?

Вы собираетесь проверить отсутствие напряжения и прошли процесс блокировки/маркировки. Вы носите надлежащие средства индивидуальной защиты. У вас есть нужный тестер напряжения, и вы знаете, как им пользоваться. Когда вы прикасаетесь тестовыми щупами к цепи, вы получаете напряжение там, где его быть не должно! Что происходит?

1. Возможно, вы выбрали не то оборудование. Уж точно не ты! Это достаточно серьезная проблема, поэтому NFPA 70E включил новую статью о ней в издание 2009 года в статье 130.7(E) «Методы оповещения». Он гласит: «(4) Похожее оборудование. Если работа, выполняемая на оборудовании, которое обесточено и помещено в электрически безопасное состояние, существует в рабочей зоне с другим оборудованием под напряжением, аналогичным по размеру, форме и конструкции, один из методов изменения в 130.7 (E) (1), (2) или (3) должны использоваться для предотвращения доступа сотрудника к похожему оборудованию».

2. Действительно выключен? Если прерыватель или предохранитель, питающий нашу цепь, не имеет четкой маркировки, или если сработал автоматический выключатель в литом корпусе, происходят шокирующие вещи! Я не раз был укушен «сработавшим» автоматическим выключателем в литом корпусе только для того, чтобы обнаружить, что контакты не полностью разомкнулись. Они бы не несли ток, но точно несли напряжение! Всегда устанавливайте сработавший выключатель в положение полного ВЫКЛ, прежде чем приступить к работе с ним.

3. Могут присутствовать индуцированные или «фантомные» напряжения. Многие считают, что наведенное напряжение возникает только на открытых высоковольтных подстанциях. Хотя наведенное напряжение представляет наибольшую опасность, низковольтные цепи, проложенные в кабельных лотках, также могут наводить напряжение на обесточенные кабели, находящиеся в том же кабельном лотке (см. рис. 1). Применение статического заземления к этой цепи без проблем рассеет напряжение, поскольку индуцированное напряжение не имеет какой-либо способности к току короткого замыкания.

Рис. 1. Сценарий низкого наведенного напряжения

4. Возможна обратная подача. Виновником могут быть управляющие силовые трансформаторы (КПП), сигнальные лампы и «чужие» цепи (те, что идут с другого щита или участка). Применение статического заземления к цепи с обратным питанием может вызвать искрение, что небезопасно.

Напряжение обратного питания

Часто обратное напряжение и наведенное напряжение могут быть очень похожими. Наведенные напряжения обычно намного ниже номинального напряжения цепи, но обратные токи могут находиться в том же диапазоне напряжений, что и наведенные напряжения. Поскольку заземлять обратное питание небезопасно, что мы можем сделать?

Обратные напряжения — это напряжения, которые часто исходят из другой цепи или части оборудования, но «обратно подаются» через сигнальные лампы, управляющие силовые трансформаторы или даже резисторы в оборудовании. Эти напряжения обычно меньше номинального напряжения цепи и могут быть примерно такими же, как индуцированные напряжения.

Может быть трудно определить разницу между обратным напряжением и индуцированным напряжением. Если наведенное напряжение подключено к земле, источник генерации (тока) отсутствует, и напряжение будет рассеиваться. Обратное напряжение, даже если оно ниже номинального, имеет источник генерации, питающий его, и при подключении к земле возникнет дуга.

Инструменты для испытаний с низким импедансом и с высоким импедансом

Решение состоит в том, чтобы использовать комбинацию тестовых инструментов, чтобы определить, является ли это обратной подачей или индуцированной, а затем проверить первоначальные результаты.

Качественные тестеры напряжения обычно имеют высокое входное сопротивление. Я понял значение этого, когда тестировал 9000-тонный чиллер, у которого возникали периодически возникающие проблемы. Я подключил тестовый щуп к одной стороне катушки, и когда я прикоснулся другим щупом к земле, катушка замкнулась, отключив чиллер от сети. Это не было моментом карьерного роста.

Измеритель, который я использовал, имел входное сопротивление всего в несколько тысяч Ом. Когда я соединил катушку под напряжением с землей, через счетчик протекал ток, достаточный для работы катушки. Счетчик с высоким входным импедансом не пропускает через счетчик ток, достаточный для срабатывания катушки. Я взял домой недорогой мультиметр с низким входным сопротивлением и купил качественный прибор с высоким входным сопротивлением.

Таким образом, после первого измерения напряжения с помощью стандартного вольтметра с высоким входным сопротивлением используйте измеритель с низким сопротивлением, например Fluke 117 или 289.. Эти измерители предлагают функцию как высокого входного, так и низкого входного импеданса. Если напряжение индуцируется, вход с низким импедансом должен рассеивать напряжение, как только он подключен к земле.

Используя низковольтный бесконтактный тестер, измерьте вдоль тестируемой цепи, пока низкоомный тестер напряжения все еще подключен. На рис. 2 показаны конечные показания; нет напряжения, показанного тестером приближения, и никакого напряжения не отображается на тестере низкого входного импеданса.

Рис. 2. Индикация наведенного напряжения

Рис. 3. Индикация обратного напряжения

Если тестер напряжения с низким входным импедансом измеряет напряжение, как на рис. 3, даже если оно может составлять всего несколько вольт, а тестер приближения указывает на наличие напряжения, напряжение в цепи, вероятно, является обратным, и его необходимо найти. прежде чем продолжить. Заземление этой цепи приведет к дуговой сварке!

Измеритель двойного импеданса идеально подходит для этого теста — лучше, чем носить с собой два отдельных измерителя или проводить небезопасные измерения.

Резюме

Если вы найдете схему, которая показывает напряжение, когда его не должно быть, будьте осторожны в своих дальнейших действиях.
